Комплексная добавка для бетонов и строительных растворов

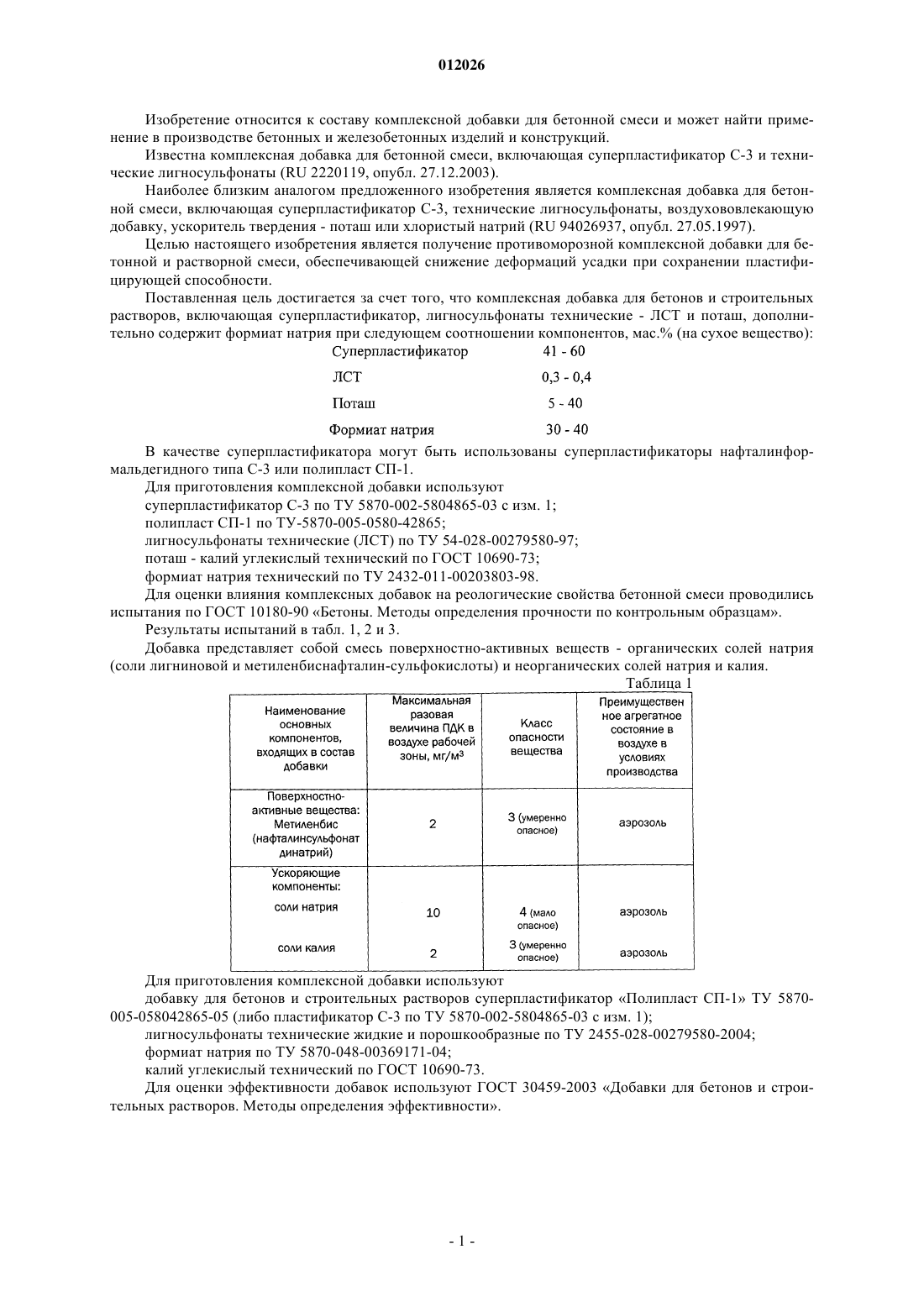

012026 Изобретение относится к составу комплексной добавки для бетонной смеси и может найти применение в производстве бетонных и железобетонных изделий и конструкций. Известна комплексная добавка для бетонной смеси, включающая суперпластификатор С-3 и технические лигносульфонаты (RU 2220119, опубл. 27.12.2003). Наиболее близким аналогом предложенного изобретения является комплексная добавка для бетонной смеси, включающая суперпластификатор С-3, технические лигносульфонаты, воздухововлекающую добавку, ускоритель твердения - поташ или хлористый натрий (RU 94026937, опубл. 27.05.1997). Целью настоящего изобретения является получение противоморозной комплексной добавки для бетонной и растворной смеси, обеспечивающей снижение деформаций усадки при сохранении пластифицирующей способности. Поставленная цель достигается за счет того, что комплексная добавка для бетонов и строительных растворов, включающая суперпластификатор, лигносульфонаты технические - ЛСТ и поташ, дополнительно содержит формиат натрия при следующем соотношении компонентов, мас.% (на сухое вещество): В качестве суперпластификатора могут быть использованы суперпластификаторы нафталинформальдегидного типа С-3 или полипласт СП-1. Для приготовления комплексной добавки используют суперпластификатор С-3 по ТУ 5870-002-5804865-03 с изм. 1; полипласт СП-1 по ТУ-5870-005-0580-42865; лигносульфонаты технические (ЛСТ) по ТУ 54-028-00279580-97; поташ - калий углекислый технический по ГОСТ 10690-73; формиат натрия технический по ТУ 2432-011-00203803-98. Для оценки влияния комплексных добавок на реологические свойства бетонной смеси проводились испытания по ГОСТ 10180-90 Бетоны. Методы определения прочности по контрольным образцам. Результаты испытаний в табл. 1, 2 и 3. Добавка представляет собой смесь поверхностно-активных веществ - органических солей натрия(соли лигниновой и метиленбиснафталин-сульфокислоты) и неорганических солей натрия и калия. Таблица 1 Для приготовления комплексной добавки используют добавку для бетонов и строительных растворов суперпластификатор Полипласт СП-1 ТУ 5870005-058042865-05 (либо пластификатор С-3 по ТУ 5870-002-5804865-03 с изм. 1); лигносульфонаты технические жидкие и порошкообразные по ТУ 2455-028-00279580-2004; формиат натрия по ТУ 5870-048-00369171-04; калий углекислый технический по ГОСТ 10690-73. Для оценки эффективности добавок используют ГОСТ 30459-2003 Добавки для бетонов и строительных растворов. Методы определения эффективности.-1 012026 Таблица 2 Эффективность комплексной добавкой в строительных растворах при температуре -20C Результаты проведенных испытаний показали положительную динамику по набору прочности в условиях твердения бетона при температуре до -25C и раствора при температуре -20C. При этом при испытании образцов бетонной (растворной) смеси для выявления деформации усадки и расширения по ГОСТу 30459-2003 (п.10.6-10.6.3) добавки для бетонов и строительных растворов (Методы определения эффективности) было обнаружено, что при использовании предложенной комплексной добавки получен безусадочный бетон (раствор), так как деформация усадки для всех образцов не превышала 0,2%. В табл. 3 представлено влияние процентного содержания добавки Реламикс-М на удобоукладываемость бетонной смеси и темпы твердения бетона в нормальных условиях, приведенные с расходом цемента 350 кг/м 3. Результаты приведены в табл. 3. Таблица 3 Испытания проведены на следующих материалах: портландцемент ПЦ 500 Д 0, соответствующий ГОСТ 10178-85; песок кварцевый Мкр.=2.2, соответствующий ГОСТ 8736-85; щебень гранитный фракции 5-20 мм, соответствующий ГОСТ 8267-93; вода, соответствующая ГОСТ 23732-79. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплексная добавка для бетонов и строительных растворов, включающая суперпластификатор,лигносульфонаты технические - ЛСТ и поташ, отличающаяся тем, что она дополнительно содержит формиат натрия при следующем соотношении компонентов, мас.% (на сухое вещество): 2. Добавка по п.1, отличающаяся тем, что она содержит суперпластификатор С-3 или полипласт СП-1.
