Устройство обнаружения влажности

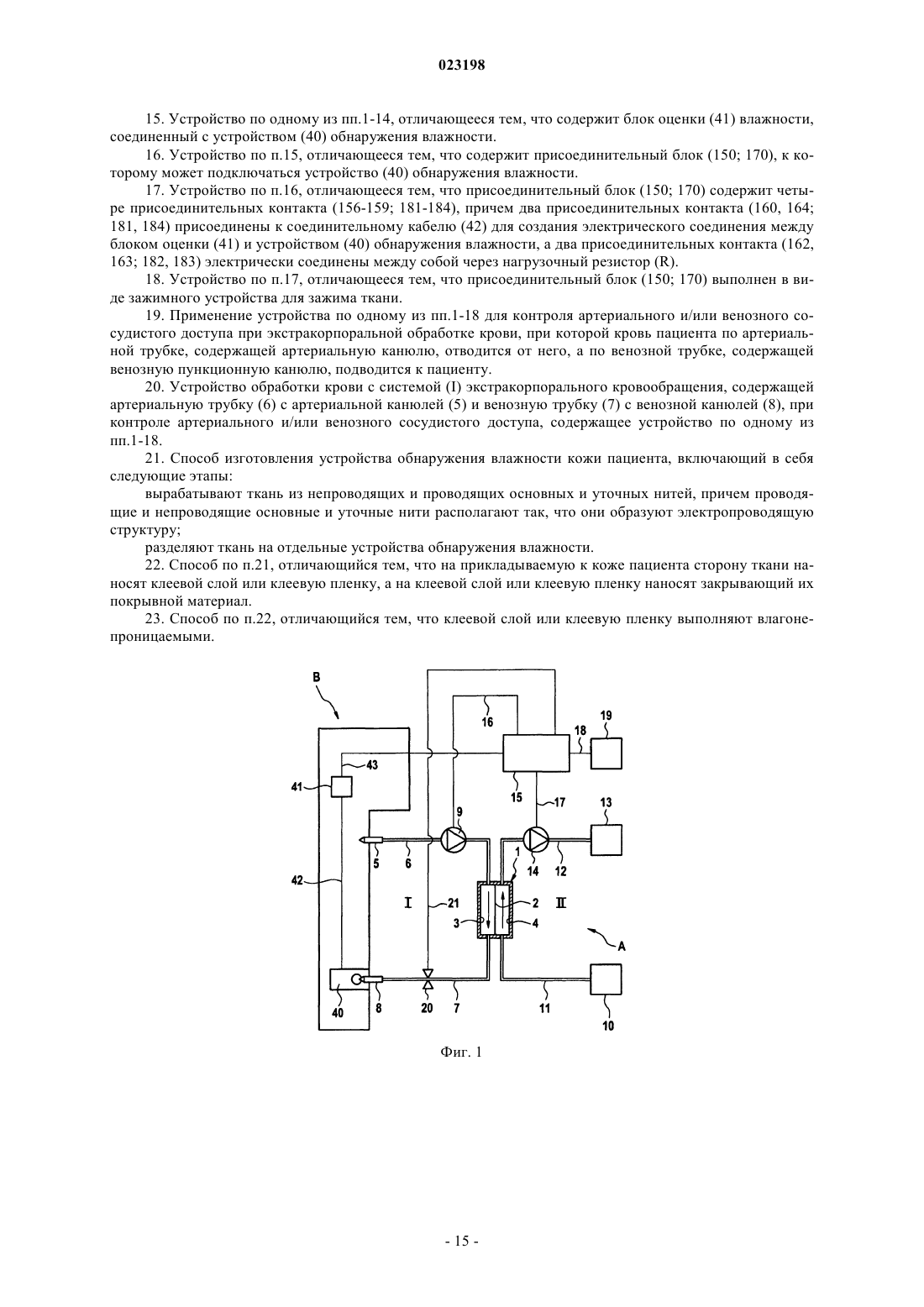

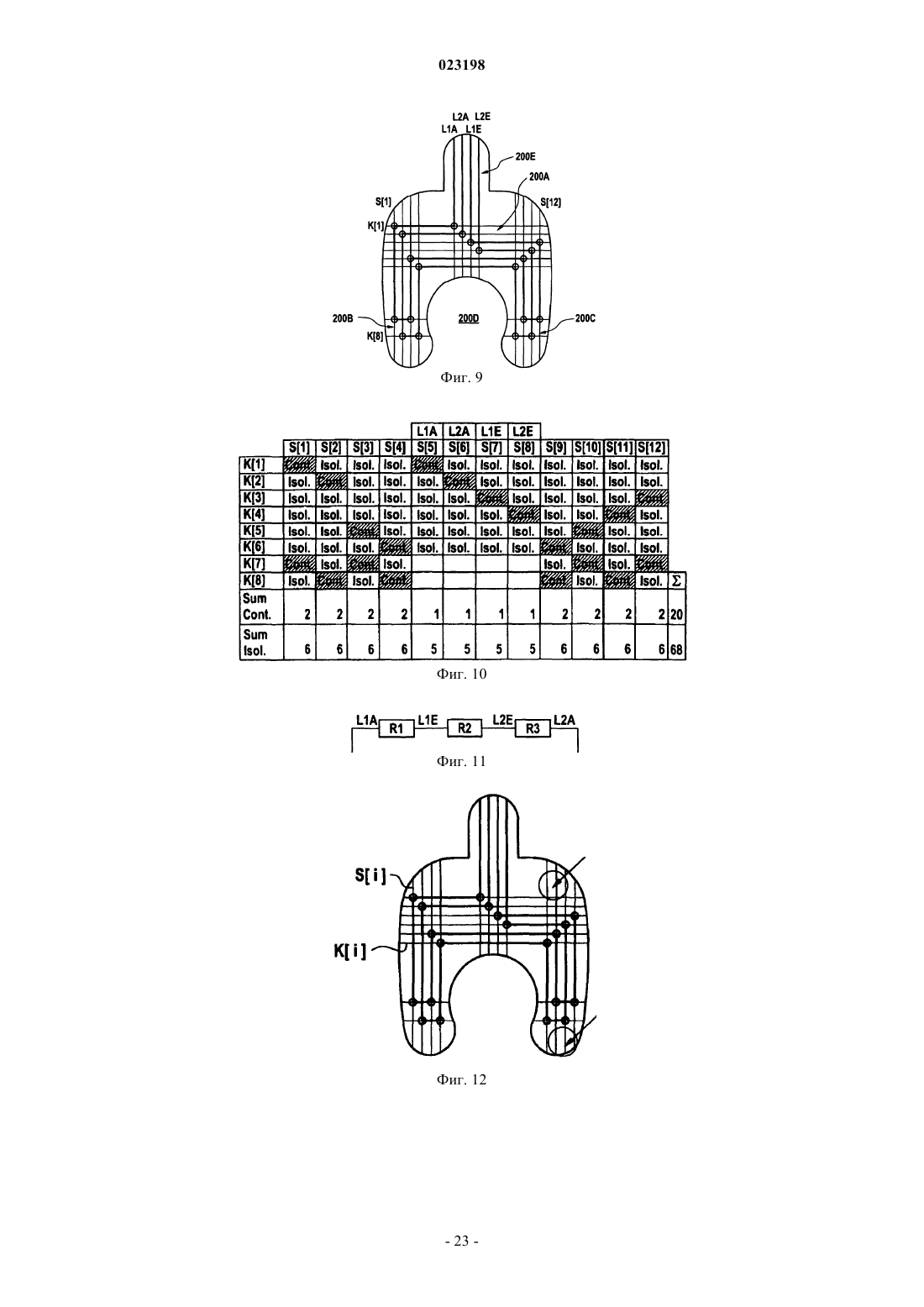

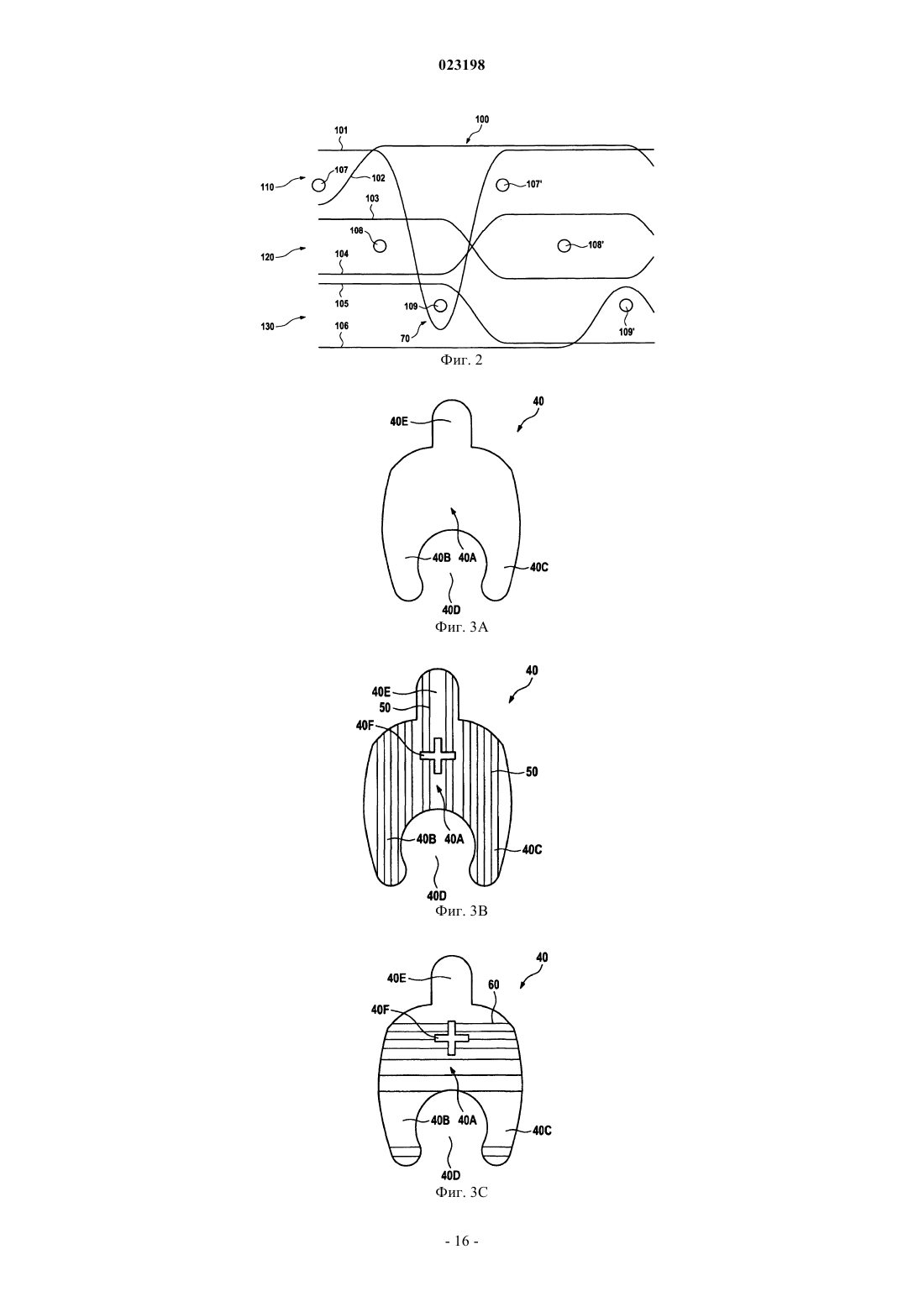

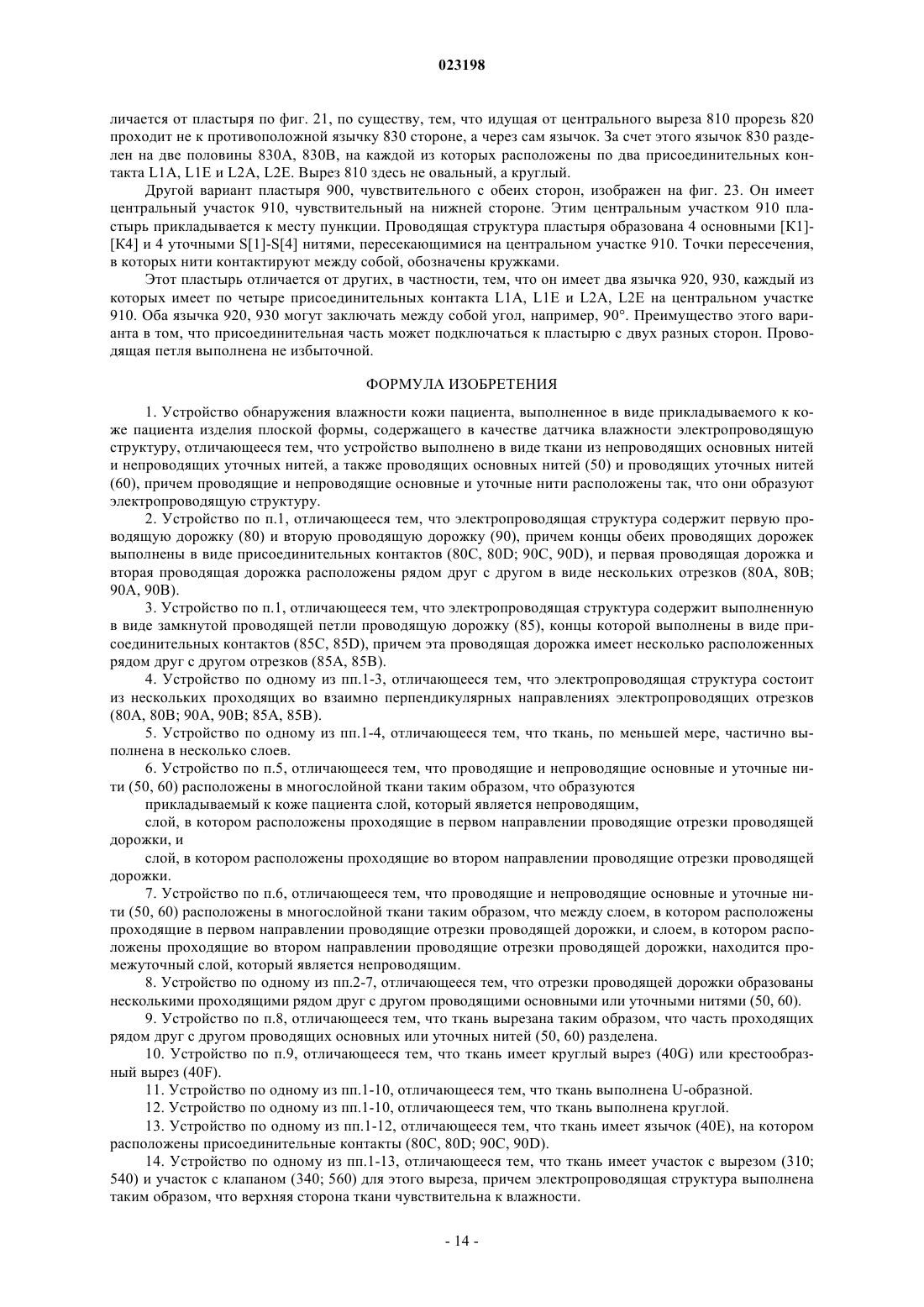

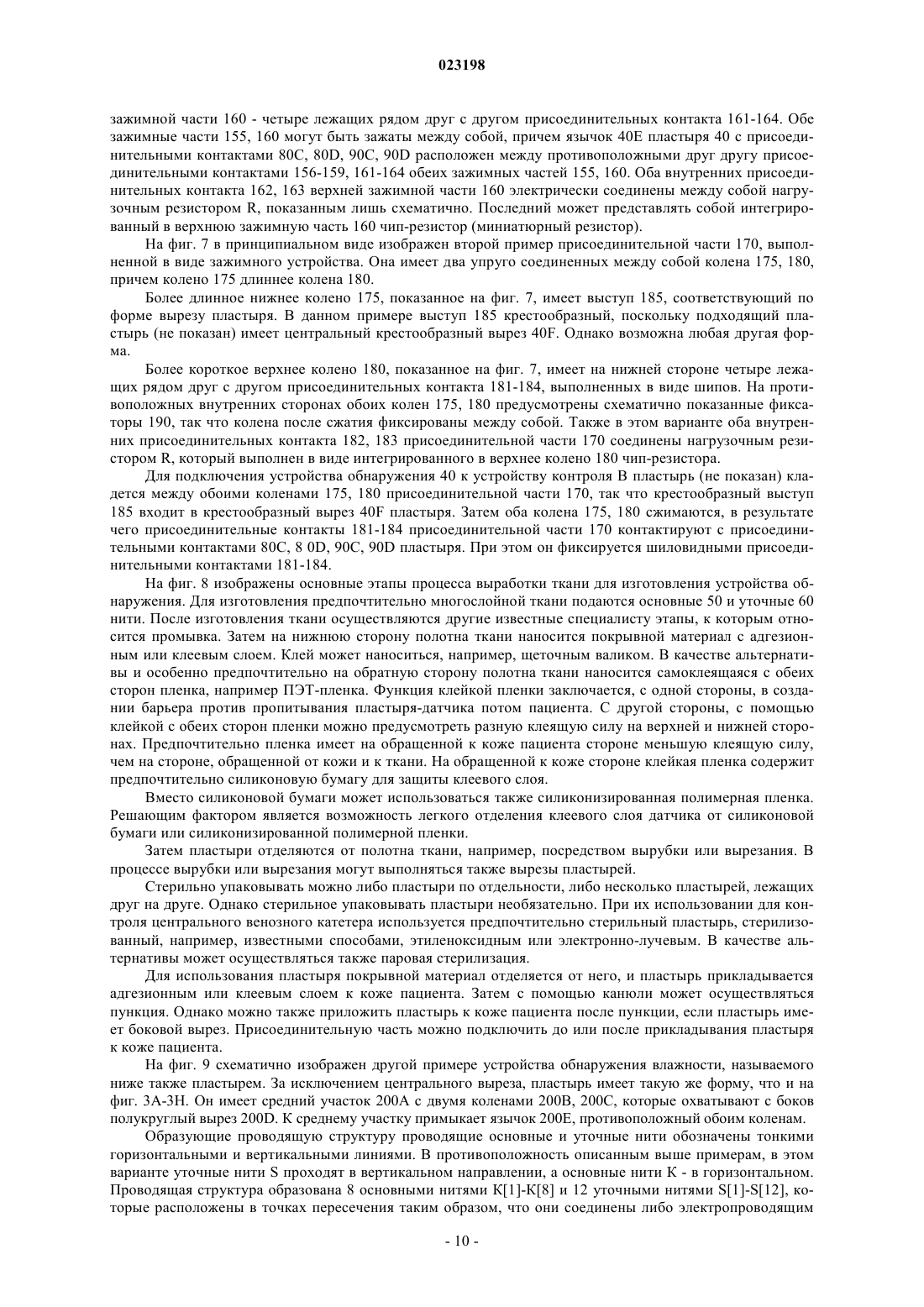

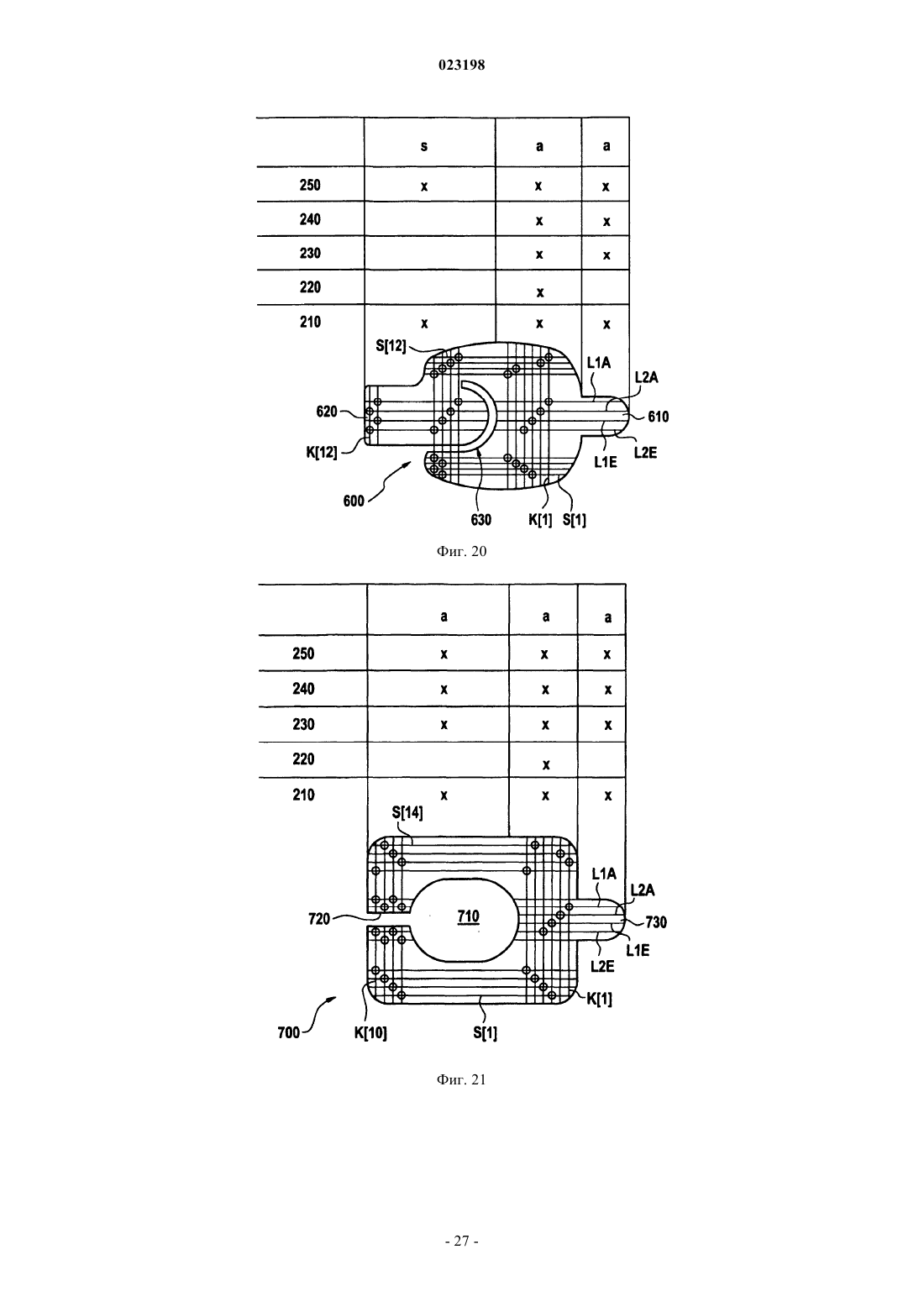

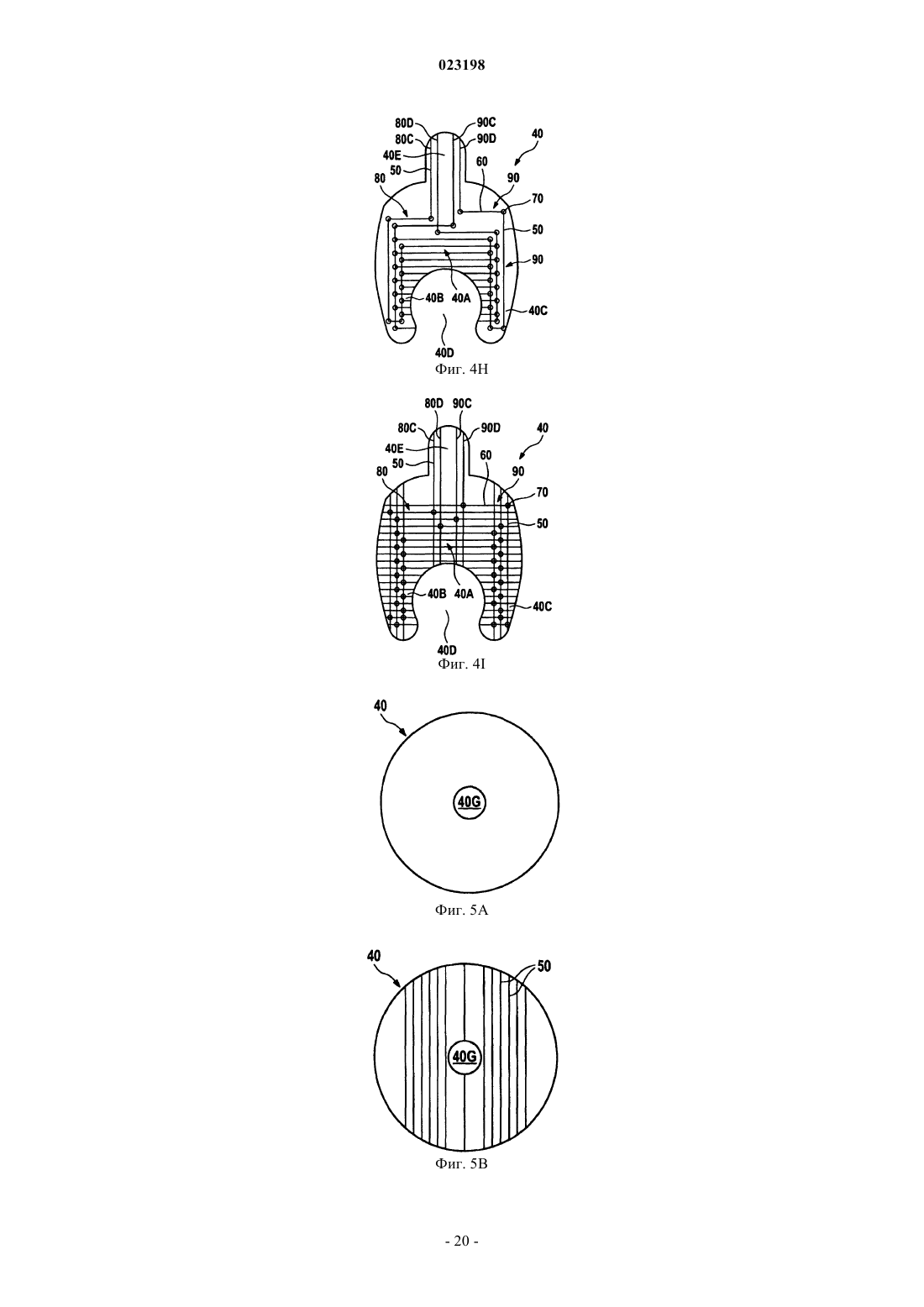

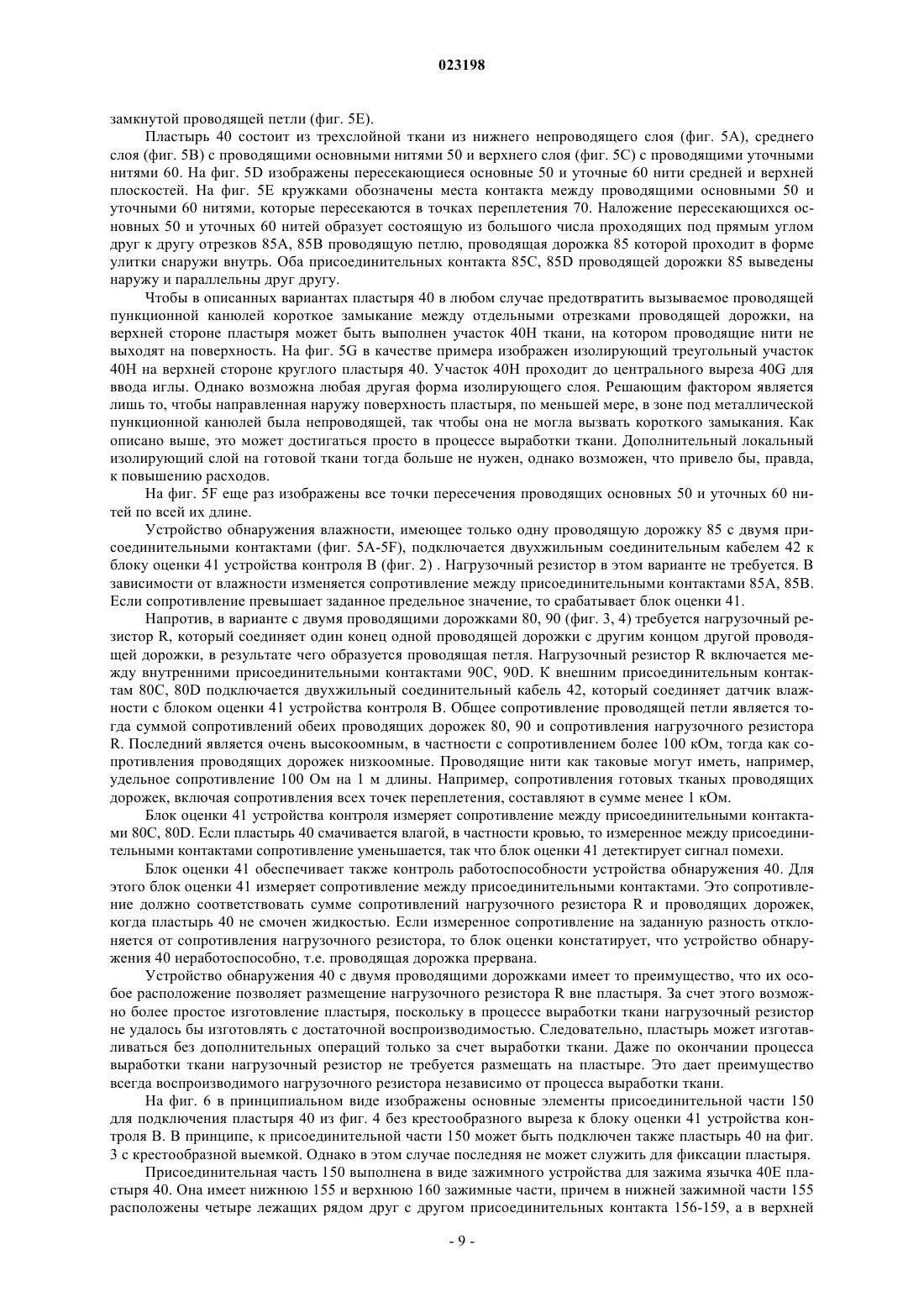

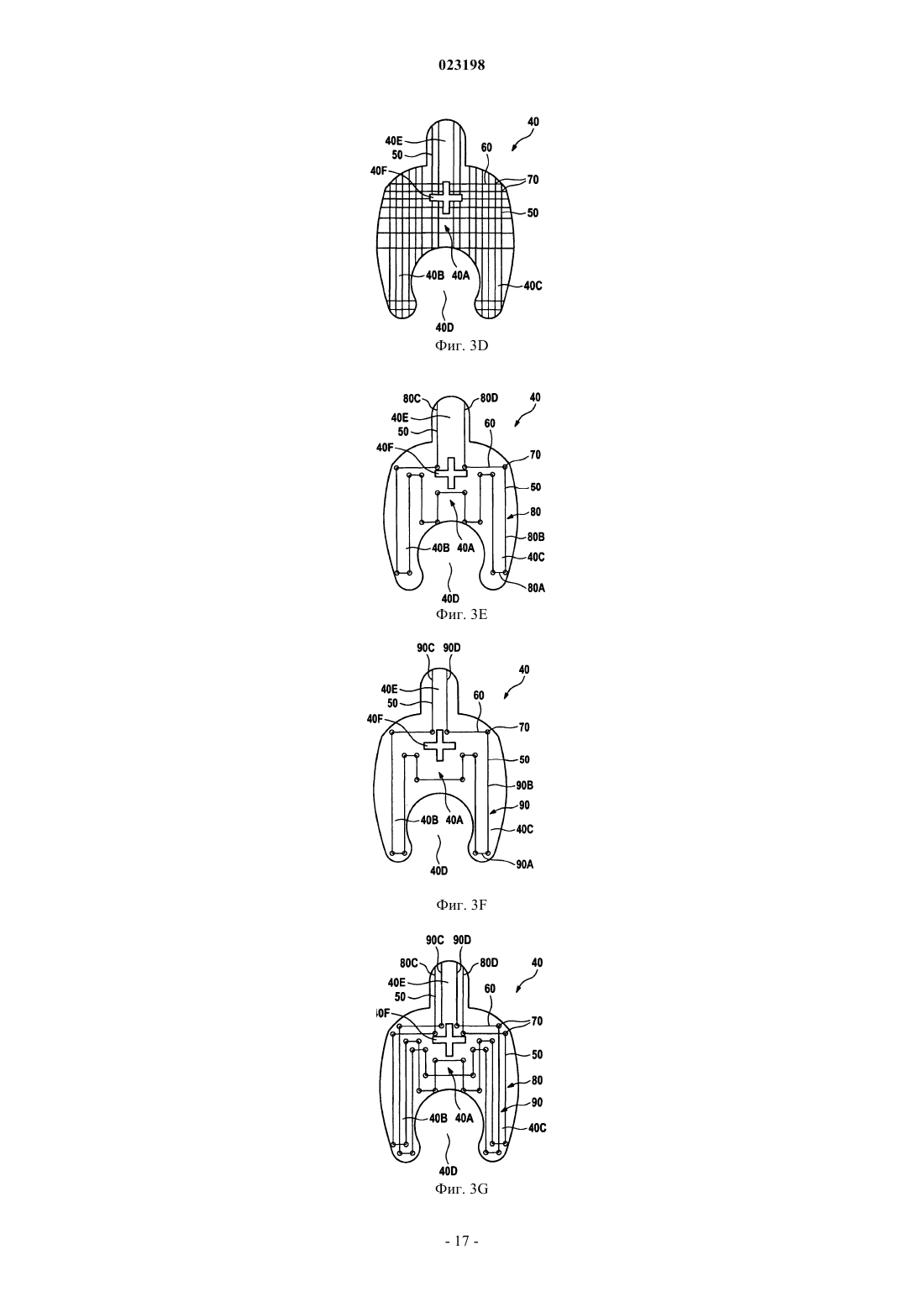

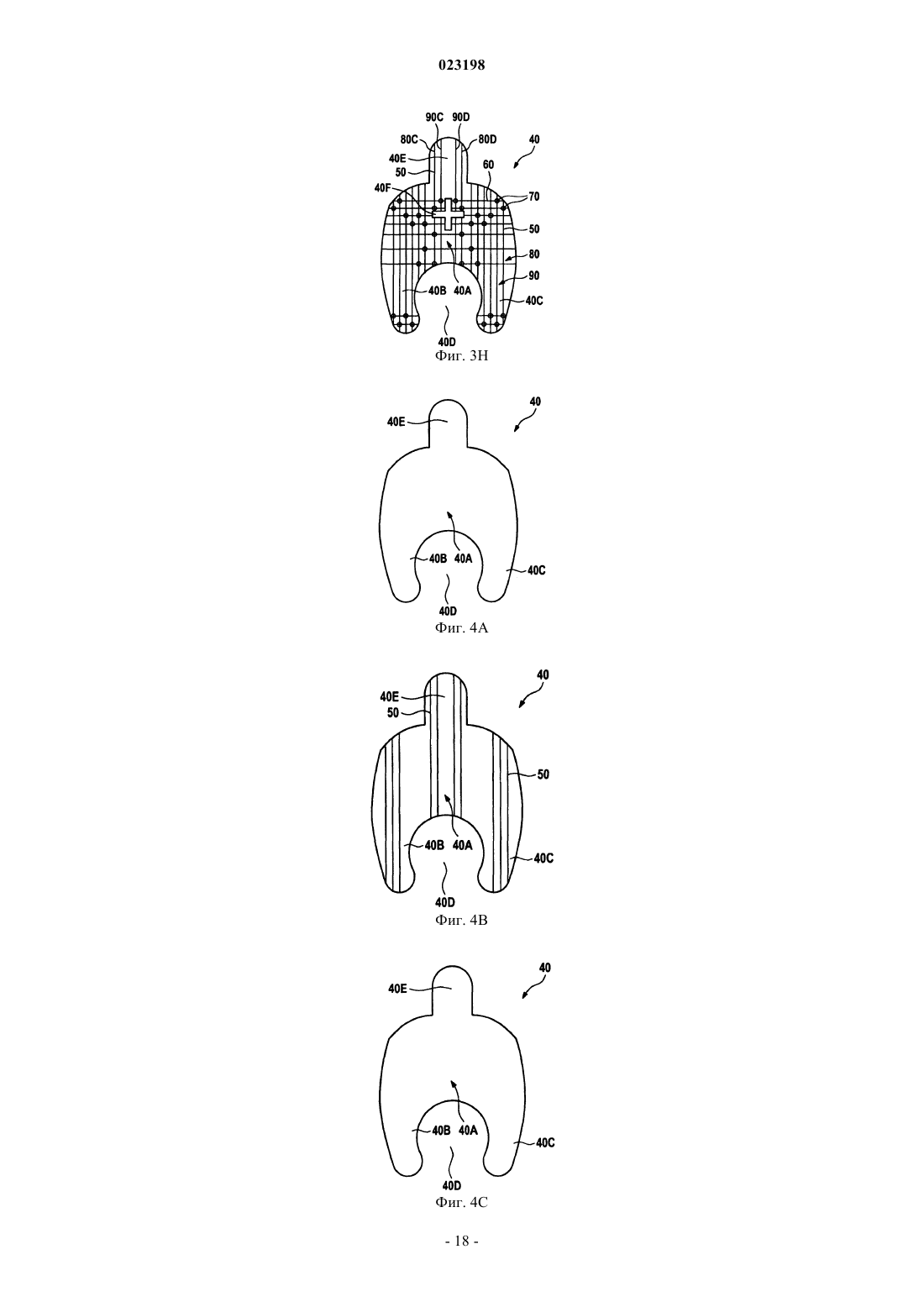

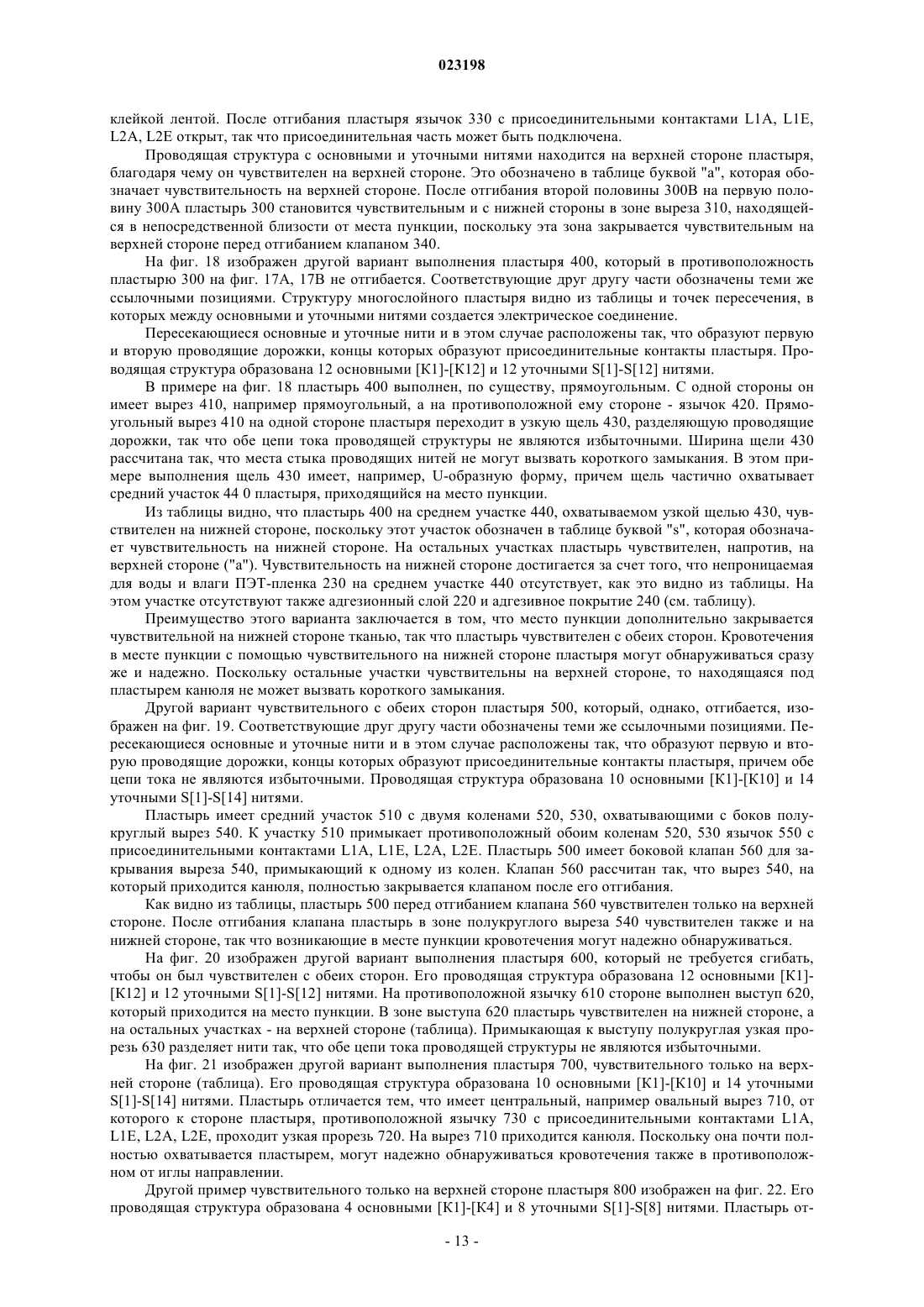

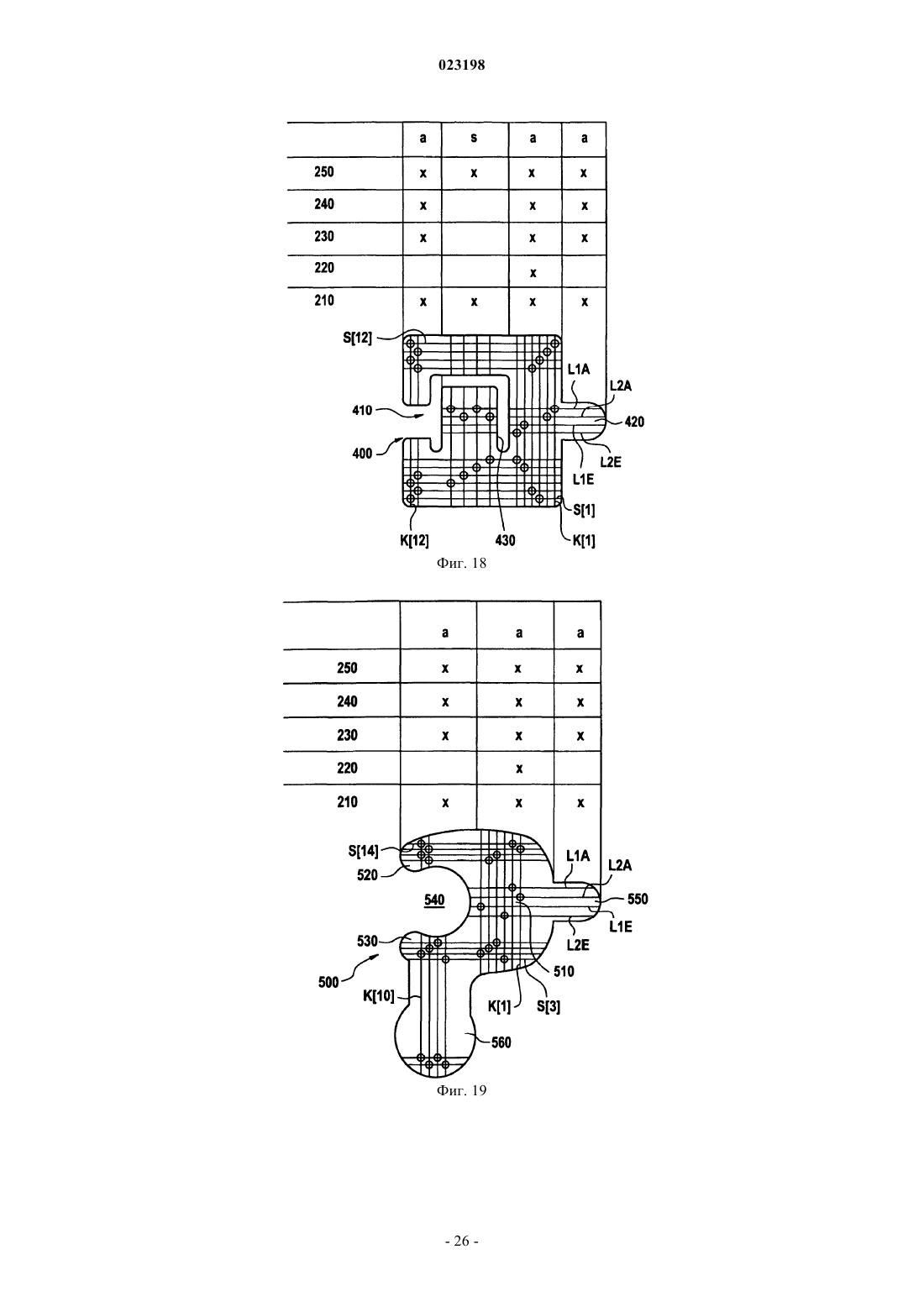

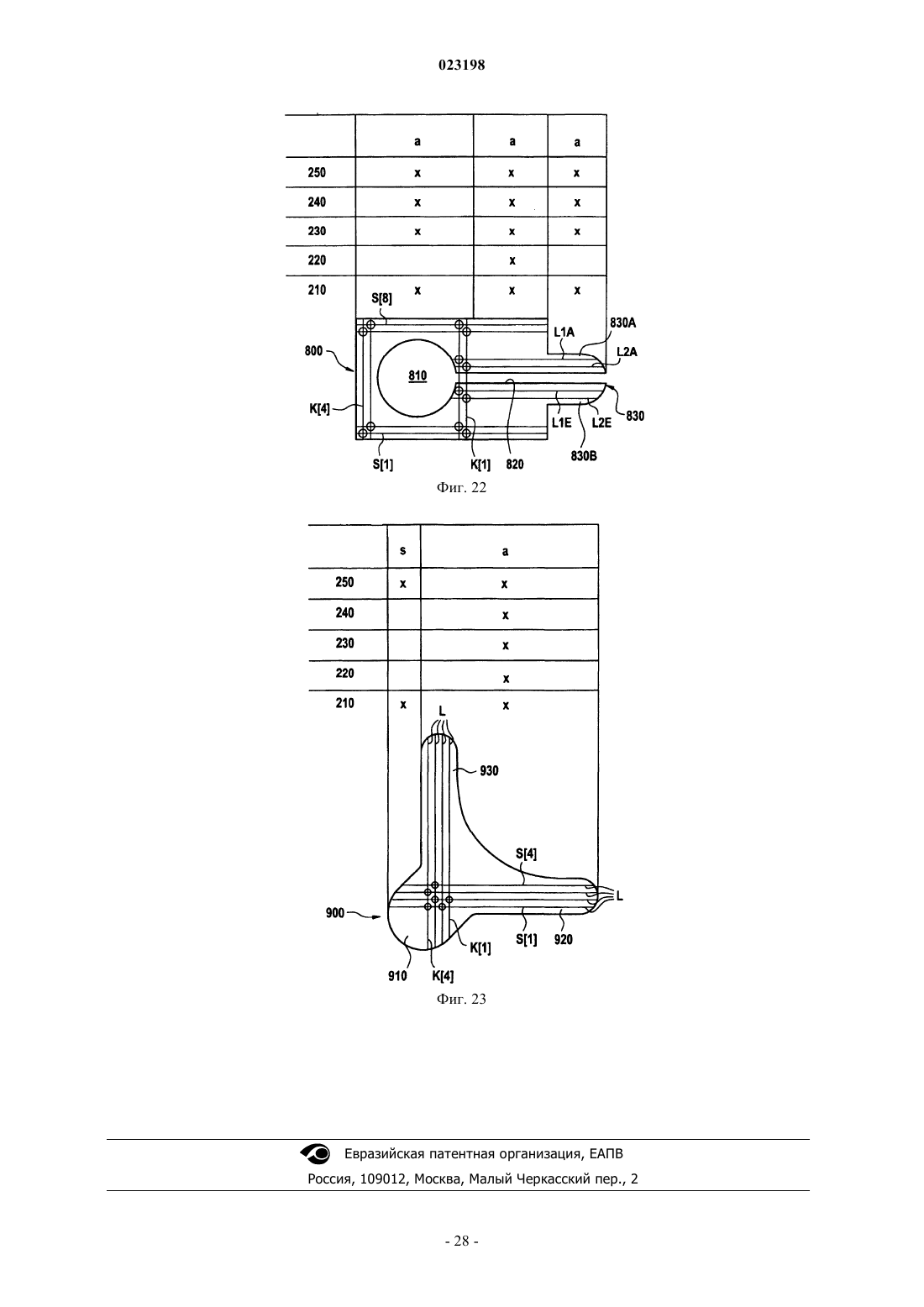

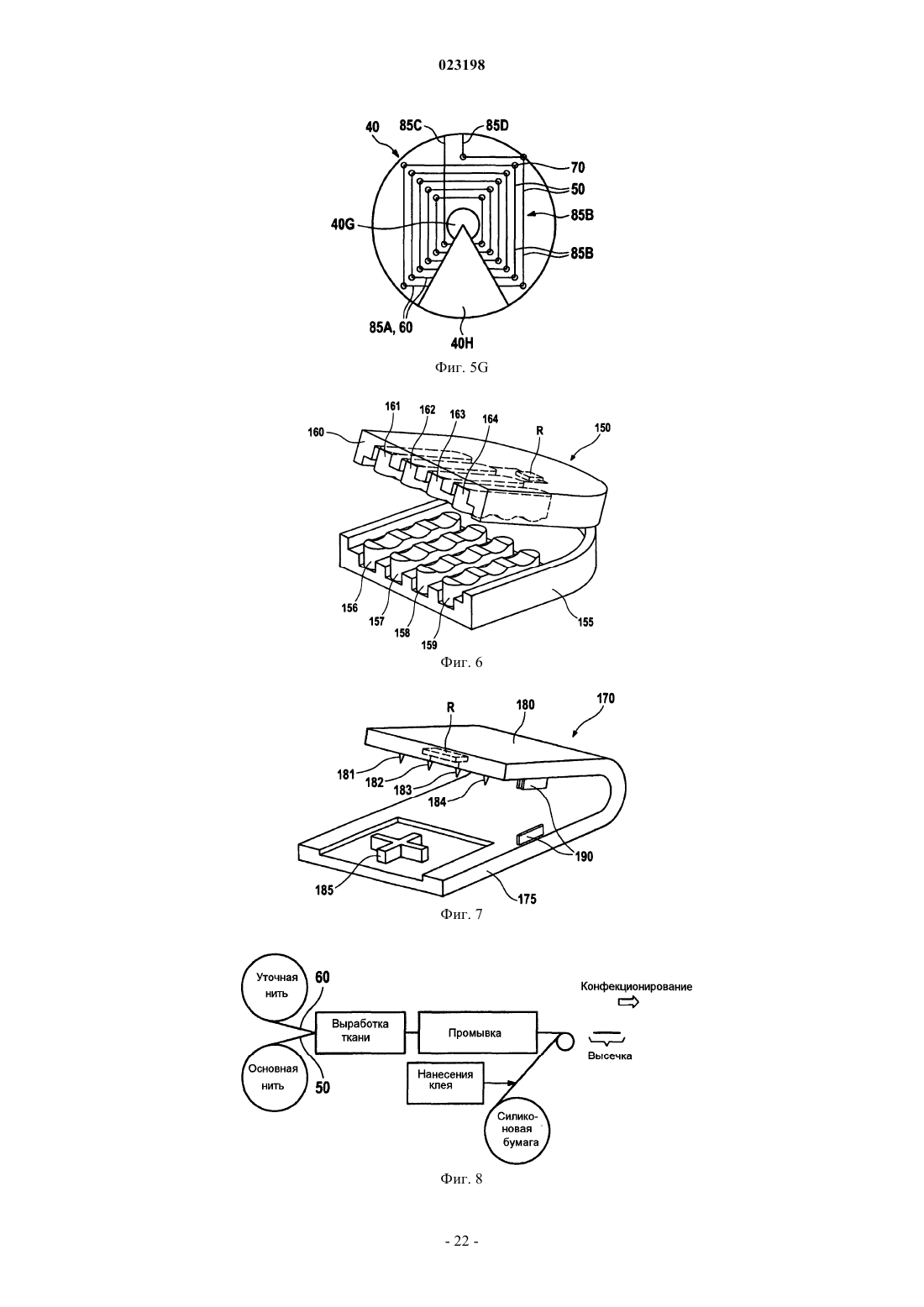

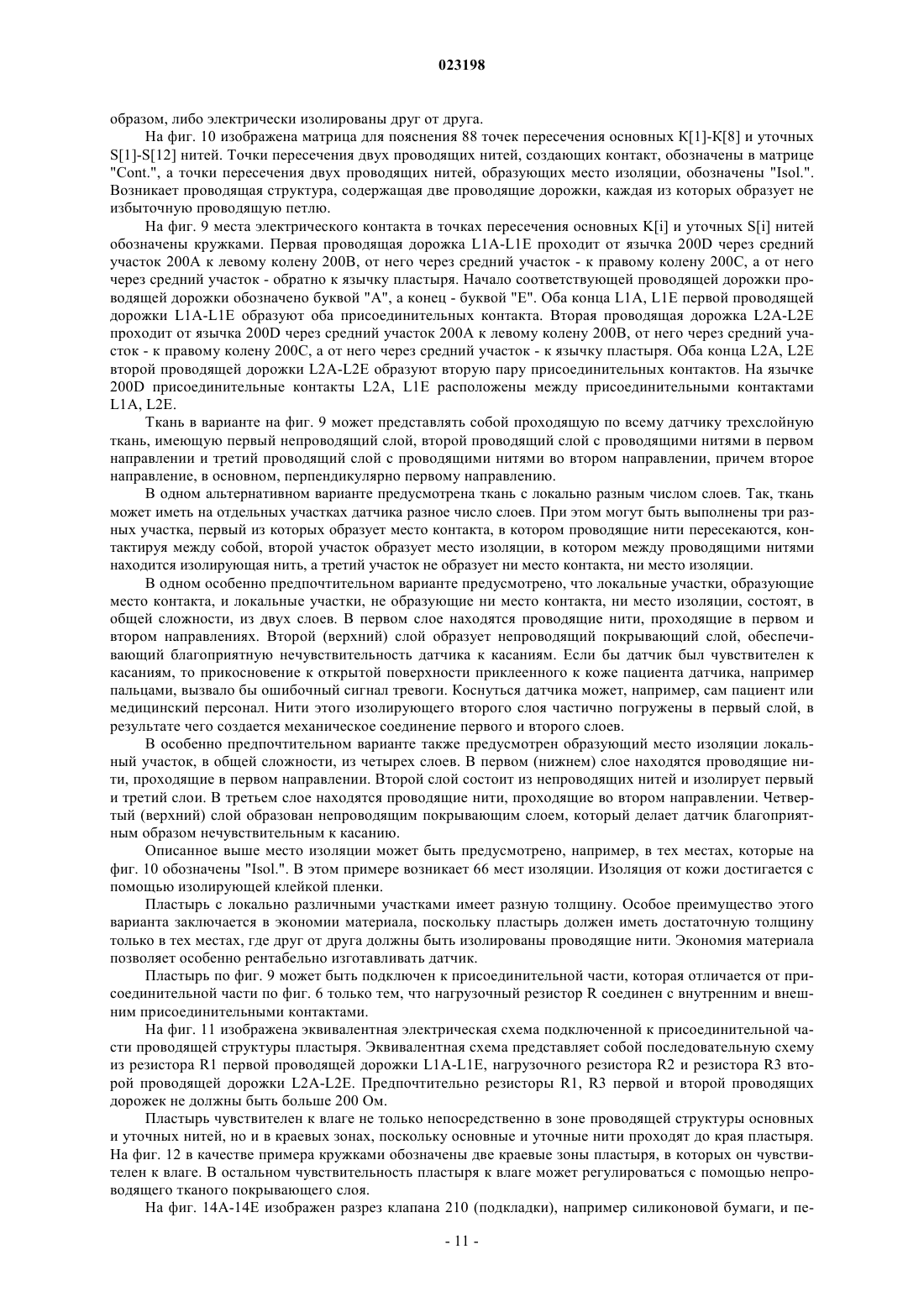

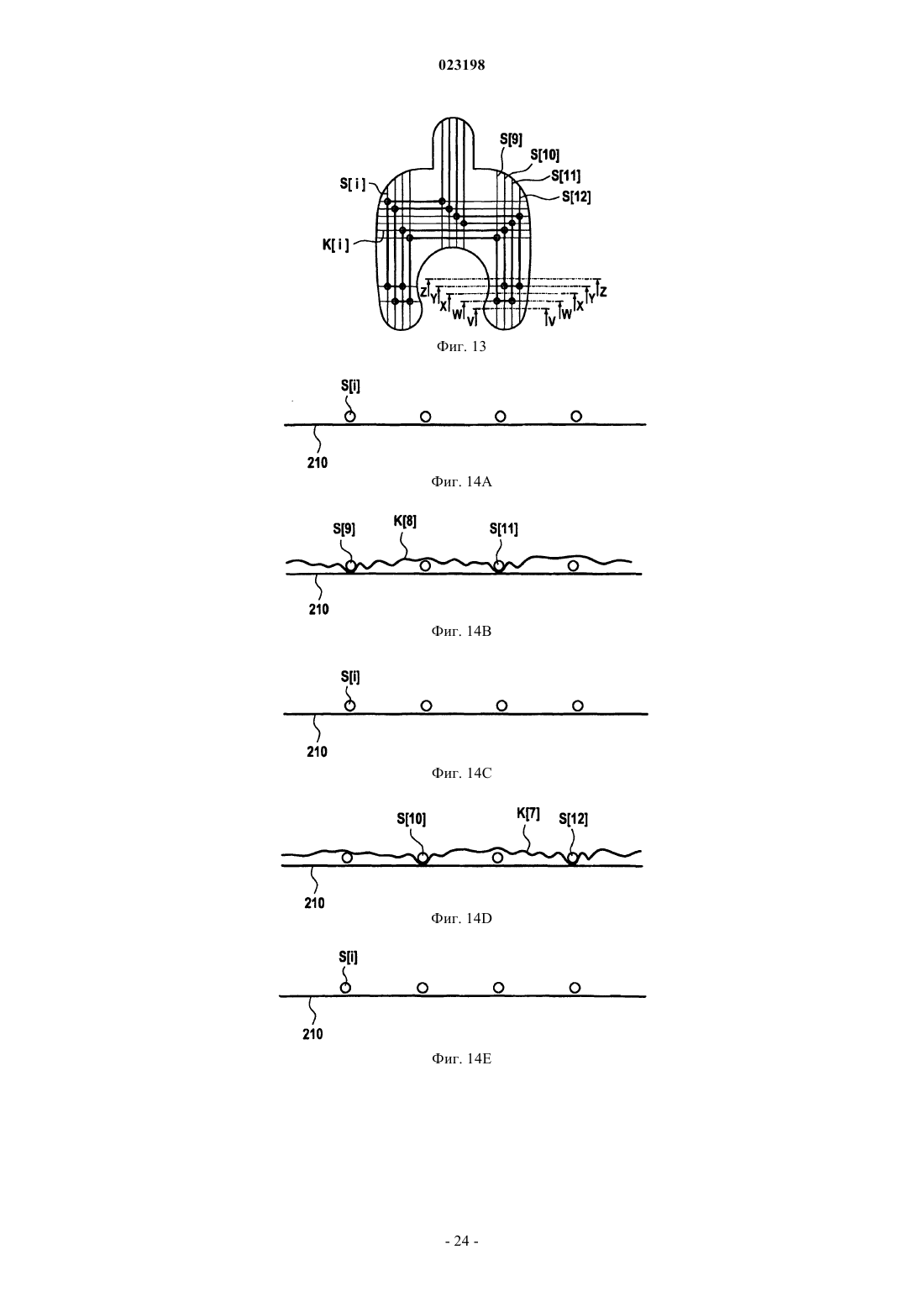

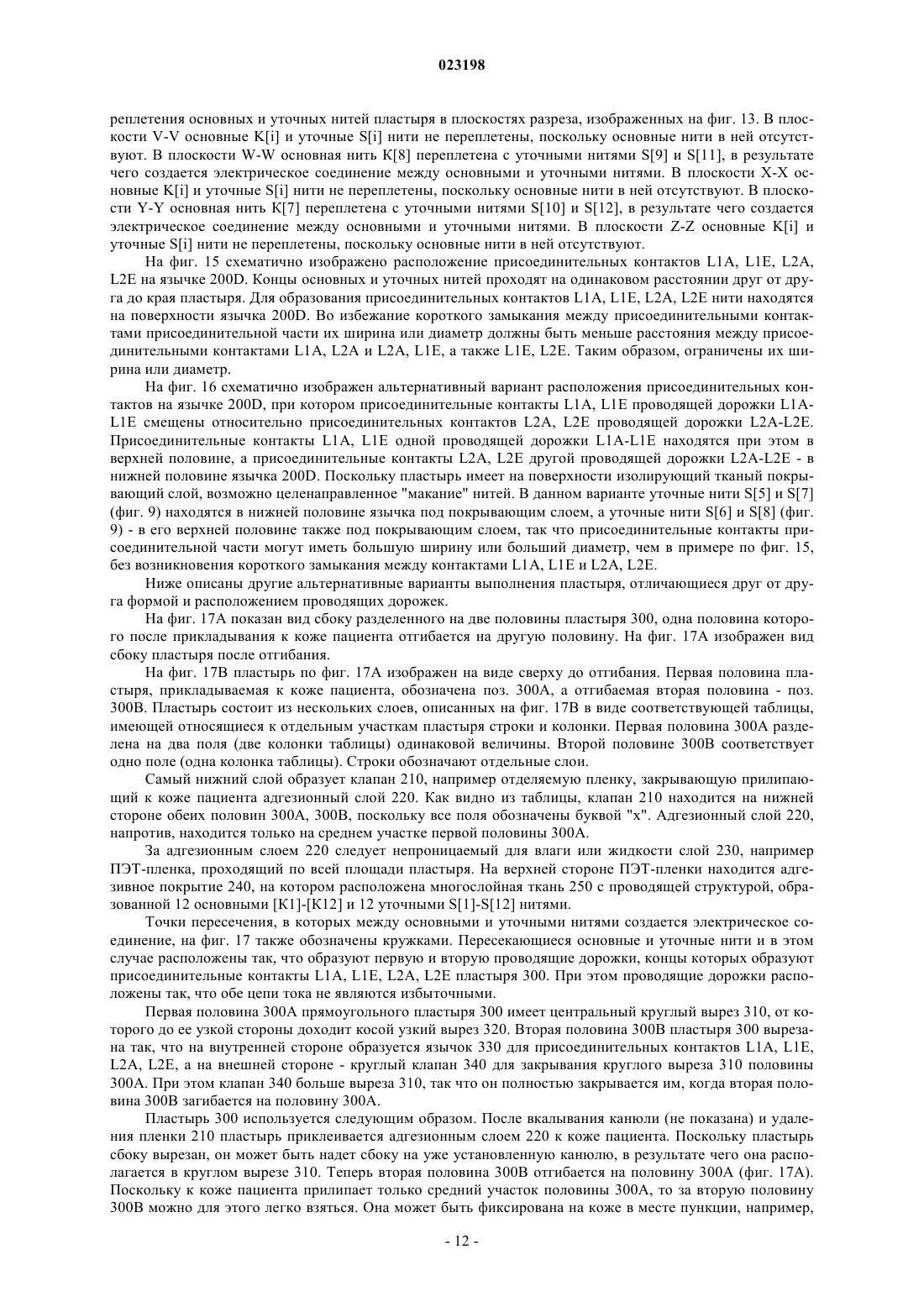

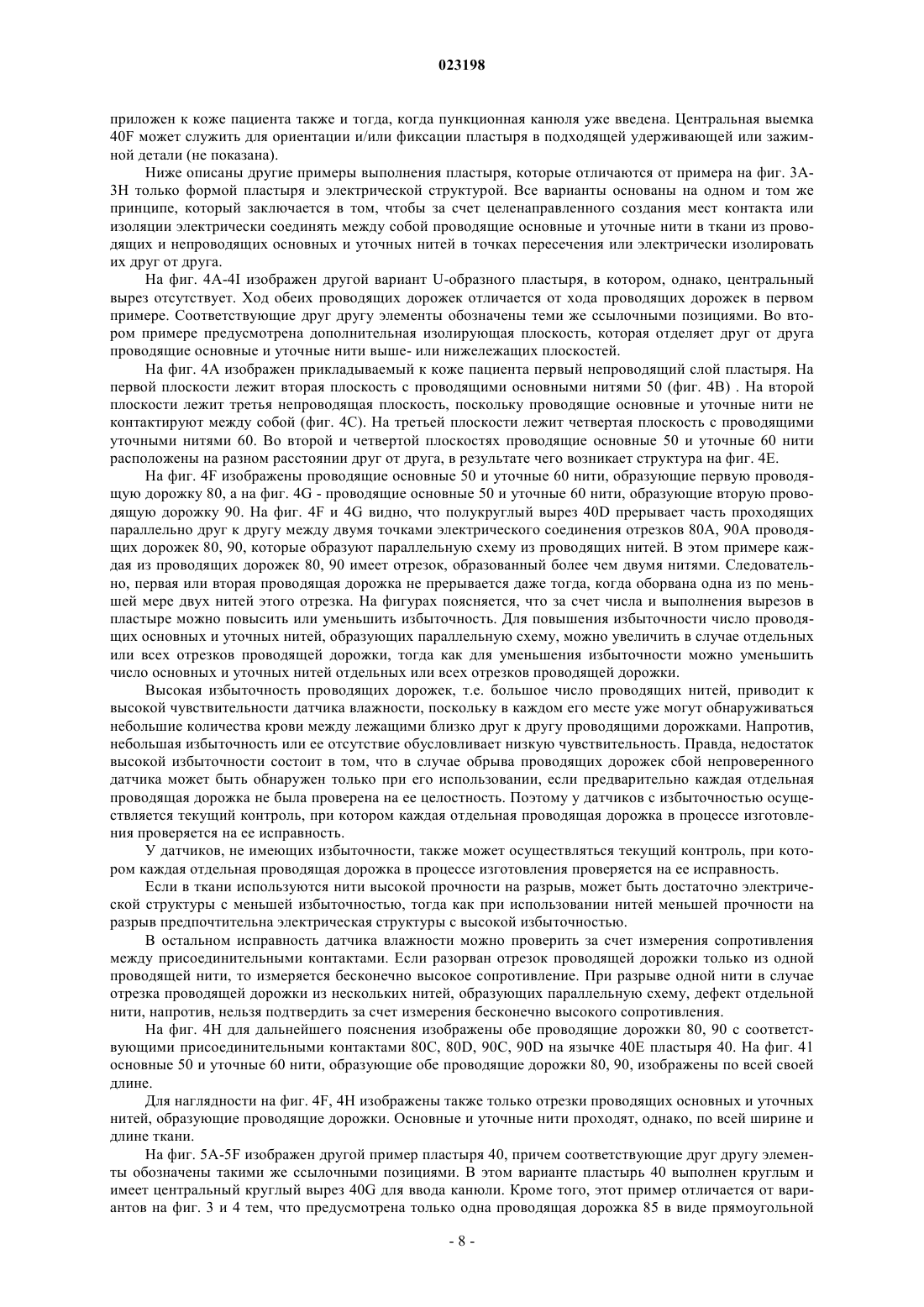

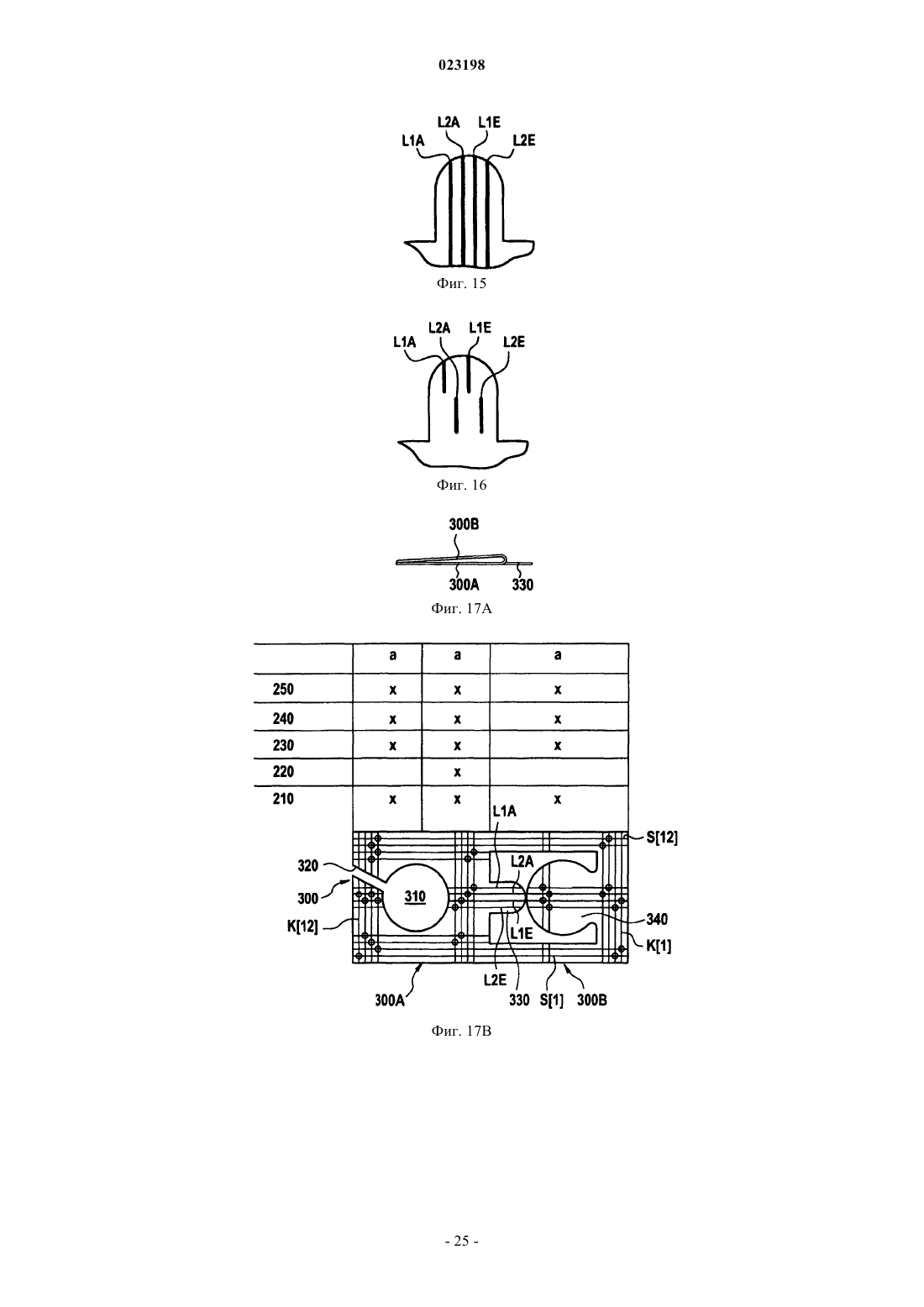

Изобретение относится к устройству (40) обнаружения влажности, используемому с устройством В контроля доступа к пациенту для устройства, с помощью которого по трубке к пациенту подводится жидкость и/или жидкость отводится от пациента, в частности для устройства А экстракорпоральной обработки крови. Устройство (40) выполнено в виде прикладываемого к коже пациента изделия плоской формы, содержащего в качестве датчика влажности электропроводящую структуру. Устройство отличается тем, что изделие плоской формы представляет собой текстильное изделие плоской формы из непроводящих основных и уточных нитей и проводящих основных и уточных нитей (50, 60). Проводящие и непроводящие основные и уточные нити расположены так, что образуют электропроводящую структуру. За счет пространственного разделения основных и уточных нитей в ткани возникает определенная электропроводящая структура. Решающее преимущество использования проводящих основных и уточных нитей заключается в том,что может быть образована электропроводящая структура, имеющая проходящие в разных направлениях участки. С помощью подобной структуры можно создать датчик влажности,обладающий особенно высокой чувствительностью. Электропроводящая структура завершается предпочтительно нагрузочным резистором R, который является предпочтительно компонентом не устройства (40), а присоединительной части для устройства, что упрощает изготовление.(71)(73) Заявитель и патентовладелец: ФРЕЗЕНИУС МЕДИКАЛ КЭР ДОЙЧЛАНД ГМБХ (DE) Изобретение относится к устройству обнаружения влажности, используемому с устройством контроля доступа к пациенту для устройства, с помощью которого по трубке к пациенту подводится жидкость и/или жидкость отводится от пациента, в частности для контроля сосудистого доступа при экстракорпоральной обработке крови, при которой кровь пациента по артериальной трубке, содержащей артериальную канюлю, отводится от него, а по венозной трубке, содержащей венозную пункционную канюлю, подводится к пациенту. Кроме того, изобретение относится к устройству контроля доступа к пациенту, содержащему устройство обнаружения влажности. Также изобретение относится к аппарату обработки крови с системой экстракорпорального кровообращения, содержащему артериальную трубку с артериальной канюлей и венозную трубку с венозной канюлей, причем аппарат экстракорпоральной обработки крови содержит устройство контроля артериального и/или венозного сосудистого доступа. Также изобретение относится к способу изготовления устройств обнаружения влажности, подключаемых к устройству контроля доступа к пациенту. В области медицинской техники известны различные устройства, с помощью которых у пациентов могут отбираться жидкости или жидкости могут подводиться к пациентам. При этом доступ к пациенту осуществляется, как правило, с помощью катетера для ввода в органы тела или канюли для пункции сосудов. Во время обследования или лечения следует обеспечить надлежащий доступ к пациенту. Поэтому требуется контролировать доступ к нему. Надлежащий доступ к пациенту обеспечивают, в частности, также аппараты экстракорпоральной обработки крови, содержащие систему экстракорпорального кровообращения. К известным аппаратам экстракорпоральной обработки крови относятся, например, диализаторы и клеточные сепараторы, которые делают необходимым доступ к сосудистой системе пациента. При экстракорпоральной обработке крови у пациента по артериальной трубке с артериальной пункционной канюлей отбирается кровь, которая снова подводится к пациенту по венозной трубке с венозной пункционной канюлей. Несмотря на регулярный контроль сосудистого доступа персоналом больницы, в принципе, существует опасность того, что пункционная канюля может незаметно выскользнуть из кровеносного сосуда пациента. Опасность незаметного выскальзывания пункционной канюли существует также при диализе на дому. Для контроля сосудистого доступа известны различные устройства разного выполнения. Известные устройства контроля содержат, как правило, имеющиеся в качестве стандарта в аппаратах обработки крови предохранительные устройства, которые при ненадлежащем сосудистом доступе вызывают немедленное прерывание экстракорпорального кровообращения. Известны устройства контроля сосудистого доступа, содержащие устройство обнаружения влажности, чтобы можно было обнаружить вытекание крови в месте пункции. Известные устройства обнаружения влажности, находящие применение в известных устройствах контроля доступа к пациентам, выполнены в виде прикладываемого к месту пункции пластыря. Он состоит из впитывающего материала, в который помещен датчик влажности. В WO 2006/008866 A1, US 2005/0038325 A1 и US 6445304 B1 описаны устройства обнаружения влажности из впитывающего материала, прикладываемого к коже. Известные пластыри характеризуются тем, что датчик влажности заделан во впитывающий материал. Из ЕР 1537264 В 1 известна электропроводящая пряжа и ткань из нее. Эта ткань используется для экранирования электромагнитных полей или для отвода статических зарядов. Такая ткань служит также для передачи данных и электроснабжения. Другой областью применения электропроводящей пряжи является изготовление тензодатчиков и датчиков влажности. В DE 19712043 A1 описан нетканый материал из синтетических волокон для экранирования источников электромагнитных помех. Кроме того, известны многослойные ткани, в которых отдельные точки пересечения основных и уточных нитей образуют места электрических контактов. В WO 2009/075592 А 2 описано устройство обнаружения влажности в виде полоски ткани, на которой или в которой предусмотрены две параллельные проводящие дорожки, между которыми измеряется электрическое сопротивление. Обе проводящие дорожки образованы проводящими нитями, которые проходят только в продольном направлении полоски ткани. Места электрических контактов между перекрещивающимися проводящими дорожками не предусмотрены. Недостаток заключается в том, что из-за формы такой электропроводящей структуры датчик влажности имеет лишь относительно небольшую чувствительность. В основе изобретения лежит задача создания рентабельно изготавливаемого большими партиями устройства обнаружения влажности высокой чувствительности, которое было бы простым в обращении и обеспечивало бы высокий комфорт ношения. Другая задача изобретения заключается в создании устройства контроля доступа к пациенту с таким устройством обнаружения влажности, а также аппарата экстракорпоральной обработки крови с таким устройством контроля доступа к пациенту. Задачей изобретения является также способ рентабельного изготовления большими партиями устройств обнаружения влажности. Эти задачи решаются согласно изобретению посредством признаков независимых пунктов формулы. Предпочтительные варианты осуществления изобретения являются объектом зависимых пунктов формулы. Предложенное устройство обнаружения влажности предназначено для подключения к устройству контроля доступа к пациенту. Предложенное устройство выполнено в виде прикладываемого к коже пациента изделия плоской формы, содержащего в качестве датчика влажности электропроводящую структуру, к которой подключается устройство контроля доступа к пациенту. Предложенное устройство обнаружения влажности характеризуется тем, что прикладываемое к коже пациента изделие плоской формы является текстильным изделием, выполненным из непроводящих и проводящих основных и уточных нитей. Проводящие и непроводящие основные и уточные нити расположены таким образом, что возникает электропроводящая структура. За счет пространственного разделения основных и уточных нитей в ткани возникает определенная электропроводящая структура. Использование ткани для изготовления устройства определения влажности дает на практике значительные преимущества. Одним преимуществом использования проводящих основных и уточных нитей является то, что может быть образована электропроводящая структура, имеющая проходящие в разных направлениях участки. С помощью такой структуры может быть создан датчик влажности, имеющий особенно высокую чувствительность. Ткань обладает всеми свойствами, которыми должно отличаться прикладываемое к пациенту устройство обнаружения влажности. К ним помимо необходимой биосовместимости относятся также высокие воздухопроницаемость и впитывающая способность. Выполненное в виде текстильного изделия плоской формы устройство обнаружения влажности является мягким и гибким, а также приятным на коже. При соответствующем выборе материалов для основных и уточных нитей можно достичь высокой биосовместимости. Поскольку электропроводящая структура является составной частью ткани, то для создания электропроводящей структуры не требуется дополнительных материалов, которые могли бы не обладать необходимой биосовместимостью. Устройство обнаружения влажности может рентабельно изготавливаться большими партиями в обычном процессе выработки ткани. Процесс производства предложенного устройства может осуществляться с высокой степенью автоматизации. Так, большое число высокочувствительных датчиков может рентабельно изготавливаться с помощью единственного ткацкого станка на одном полотне ткани, причем отдельные датчики во время процесса или позднее могут отделяться от полотна ткани. Например, ткацкий станок может изготавливать на полотне ткани шириной до 3000 мм до 2000 датчиков в час. Исследования показали, что изготовленные предложенным способом датчики в значительной степени невосприимчивы к разрывам проводящих дорожек и обладают высокой прочностью на знакопеременный изгиб. Устройство обнаружения влажности может быть выполнено в разных видах. Оно может использоваться не только в аппаратах обработки крови, создающих сосудистый доступ через канюлю или иглу, но и подходит, в принципе, также для использования в катетерах для подвода и отвода жидкостей. В одном предпочтительном варианте выполнения устройства обнаружения влажности электропроводящая структура содержит первую и вторую проводящие дорожки, причем их концы выполнены в виде присоединительных контактов. Когда находящийся между обеими проводящими дорожками участок ткани вступает в контакт с кровью, изменяется сопротивление, измеренное между обоими присоединительными контактами. Если имеется нагрузочное сопротивление, то между присоединительными контактами измеряется электрическое сопротивление, которое соответствует параллельной схеме из нагрузочного сопротивления и электрического сопротивления между проводящими дорожками. При этом следует исходить из того, что кровь перемыкает соседние проводящие дорожки. Для повышения чувствительности датчика влажности обе проводящие дорожки расположены преимущественно большим числом отрезков рядом друг с другом. При этом чувствительность повышается с увеличением числа расположенных рядом друг с другом отрезков. Предпочтительно для датчика влажности должно использоваться все пространство, имеющееся на устройстве обнаружения влажности. В одном альтернативном варианте предусмотрена только одна, выполненная в виде замкнутой проводящей петли проводящая дорожка для электропроводящей структуры, концы которой выполнены в виде присоединительных контактов. Этот вариант предполагает, что проводящая дорожка имеет определенное сопротивление. Чувствительность датчика влажности повышается с увеличением числа расположенных рядом друг с другом отрезков замкнутой проводящей петли. Если точно определенное сопротивление устанавливается не во время производственного процесса, то оно может измеряться также при использовании датчика и использоваться в качестве эталонного значения. Удельное сопротивление проводящей нити может составлять, например, 100 Ом на метр длины с отклонением 10%. Однако возможны и другие значения. Из этого применения ткани для изготовления устройства обнаружения влажности следует, что электропроводящая структура состоит из большого числа проходящих в первом и втором направлениях проводящих отрезков, причем оба направления перпендикулярны друг другу. Следовательно, в ткани можно образовать одну или две меандровые или спиральные проводящие дорожки. В одном особенно предпочтительном варианте предусмотрено, что текстильное изделие плоской формы, по меньшей мере, частично выполнено в виде ткани из нескольких слоев. Многослойная ткань обеспечивает в процессе ее выработки электрическое контактирование или изоляцию пересекающихся в точках переплетения электропроводящих основных и уточных нитей в разных плоскостях. За счет этого можно достичь особенно надежного контактирования или изоляции основных и уточных нитей в точках пересечения. В одном предпочтительном варианте предусмотрена ткань из трех слоев. Три слоя ткани могут находиться во всех или только в отдельных местах датчика. В трехслойной ткани проводящие и непроводящие основные и уточные нити могут располагаться таким образом, что образуются прикладываемый к коже пациента непроводящий слой, слой, в котором находятся проходящие в первом направлении проводящие отрезки проводящей дорожки, и слой, в котором находятся ее проходящие во втором направлении проводящие отрезки. Для образования мест электрического контакта проводящие основные нити изменяют плоскости в зоне точек пересечения проводящих основных и уточных нитей таким образом, что основные и уточные нити контактируют в точках пересечения. Места изоляции образуются за счет того, что пересекающиеся проводящие основные и уточные нити не касаются друг другу вследствие частичного чередования плоскостей. Отдельные отрезки одной проводящей дорожки могут быть образованы, в принципе, только одной проводящей основной или уточной нитью. Однако также несколько проходящих рядом друг с другом проводящих основных или уточных нитей могут образовывать отрезки проводящей дорожки. За счет этого достигается более высокий резерв прочности против обрыва нитей. При изготовлении ткани с электропроводящей структурой участки могут быть структурированы за счет того, что текстильное изделие плоской формы вырезается на определенных участках, в результате чего часть проходящих рядом друг с другом проводящих основных или уточных нитей разделяется. В предпочтительных вариантах осуществления изобретения в текстильном изделии плоской формы предусмотрены, по существу, кольцеобразные или крестообразные вырезы. Однако они могут иметь также любую другую форму. Вырезы могут располагаться внутри или на краю ткани. При этом они могут служить не только для дальнейшего структурирования электропроводящей структуры, но и для ввода канюли или для фиксации устройства обнаружения влажности. В одном альтернативном варианте устройства обнаружения влажности, в котором текстильное изделие плоской формы является многослойной тканью, между слоем, в котором находятся проходящие в первом направлении проводящие отрезки проводящей дорожки, и слоем, в котором находятся ее проходящие во втором направлении проводящие отрезки, предусмотрен дополнительный слой, посредством которого основные и уточные нити в этих обеих плоскостях электрически изолированы друг от друга. Такое текстильное изделие плоской формы может иметь разный размер. С одной стороны, оно должно иметь достаточный размер, чтобы полностью закрывать место пункции, а с другой стороны, не должно быть таким большим, чтобы мешать пункции. В предпочтительных вариантах предусмотрено Uили кругообразное изделие. U-образная ткань позволяет прикладывать устройство обнаружения влажности даже тогда, когда канюля уже введена. Кругообразная ткань имеет преимущественно центральный вырез для ввода канюли. В одном особенно предпочтительном варианте на изделии предусмотрен язычок, на котором расположены присоединительные контакты. В другом особенно предпочтительном варианте предусмотрено, что изделие имеет участок с вырезом и участок с клапаном для закрывания выреза, причем электропроводящая структура выполнена таким образом, что изделие чувствительно к влажности на верхней стороне. Преимущество этого варианта заключается в том, что вырез изделия, на который приходится канюля, может закрываться клапаном. Для этого участок с клапаном просто загибается на участок с вырезом. В этом случае датчик влажности чувствителен на обеих сторонах. Предложенное устройство контроля доступа к пациенту, в частности контроля сосудистого доступа при экстракорпоральной обработке крови, располагает предложенным устройством обнаружения влажности. Устройство контроля содержит подключаемый к устройству обнаружения влажности блок оценки,который при обнаружении влажности вызывает акустический и/или оптический и/или тактильный сигнал тревоги. Также может вырабатываться управляющий сигнал для вмешательства в блок управления устройства, с помощью которого по трубке жидкость подводится к пациенту и/или отводится от него. Устройство контроля предпочтительно имеет присоединительную часть, к которой присоединяется устройство обнаружения влажности для создания электрического соединения между блоком оценки устройства контроля и датчиком влажности устройства обнаружения влажности. Присоединительная часть устройства контроля электрически соединена с блоком оценки предпочтительно посредством соединительного кабеля достаточной длины. Однако в качестве альтернативы может быть создано также беспроводное соединение. В одном варианте устройства обнаружения влажности, содержащего выполненную в виде замкнутой проводящей петли проводящую дорожку с двумя присоединительными контактами, нагрузочный резистор не предусмотрен. В варианте с двумя проводящими дорожками два их конца соединены между собой посредством нагрузочного резистора, а другие концы проводящих дорожек электрически соединены с блоком оценки устройства контроля. В варианте с двумя проводящими дорожками нагрузочный резистор обеспечивает контроль работоспособности устройства обнаружения влажности за счет измерения сопротивления между присоединительными контактами. В случае нормально функционирующего датчика влажности между присоединительными контактами измеряется сопротивление, соответствующее сумме сопротивления нагрузочного резистора и сопротивления между проводящими дорожками. В варианте с двумя соединенными нагрузочным резистором проводящими дорожками особенно предпочтительно, если он является не составной частью устройства обнаружения влажности, а составной частью устройства контроля. Это имеет то преимущество, что на ткани или в ткани не требуется предусматривать нагрузочный резистор. Далее, преимуществом является то, что после замены предназначенного для одноразового использования устройства обнаружения влажности нагрузочный резистор не выбрасывается. Преимущество состоит также в том, что отдельный нагрузочный резистор воспроизводится легче, чем резистор на ткани или в ткани. Печатный нагрузочный резистор имеет, например, гораздо более широкие производственные допуски. Производственный допуск, например, на миниатюрные резисторы (чип-резисторы), напротив, может быть менее 1% от заданного значения сопротивления. Благоприятно также то, что в противоположность печатному резистору значение сопротивления отдельного нагрузочного резистора вследствие знакопеременных изгибающих нагрузок во время диализного очищения крови не может изменяться. Поскольку нагрузочный резистор не является составной частью устройства обнаружения влажности, могут использоваться традиционные резисторы, в частности миниатюрные резисторы (чипрезисторы) , которые дешевы и имеют небольшие допуски. Нагрузочный резистор не может также изменяться, когда устройство обнаружения влажности намокает. Кроме того, при изготовлении устройства обнаружения влажности отпадает дополнительная производственная операция. При изготовлении тканого датчика влажности не требуются также растворители, пасты и т.п., благодаря чему повышается биосовместимость. В одном особенно предпочтительном варианте нагрузочный резистор находится в присоединительной части устройства контроля. Присоединительная часть содержит в одном особенно предпочтительном варианте четыре присоединительных контакта, причем к первому и второму присоединительным контактам присоединен соединительный кабель для создания электрического соединения между блоком оценки устройства контроля и устройством обнаружения влажности, а третий и четвертый присоединительные контакты электрически соединены между собой нагрузочным резистором. При этом порядок расположения присоединительных контактов произвольный. Речь идет лишь о том, чтобы к двум присоединительным контактам можно было присоединить источник тока, а к двум - нагрузочный резистор. Присоединительная часть выполнена предпочтительно в виде зажимного устройства для зажима текстильного изделия плоской формы устройства обнаружения влажности. Зажимное устройство предпочтительно содержит средства, с помощью которых устройство обнаружения влажности ориентируется и/или фиксируется таким образом, что присоединительные контакты устройства обнаружения влажности противоположны соответствующим присоединительным контактам устройства контроля. Эти средства могут быть выполнены в виде выемок, соответствующих форме устройства обнаружения влажности, или в виде выступов, соответствующих форме его вырезов. Фиксация может осуществляться за счет геометрического, силового или фрикционного замыкания. В качестве средств для фиксации могут быть использованы присоединительные контакты присоединительной части самого устройства контроля. Например,присоединительными контактами могут быть проникающие в ткань шипы. Устройство контроля доступа к пациенту может образовывать отдельный блок или может быть составной частью устройства, с помощью которого к пациенту подводится жидкость, и/или она отводится от него, в частности составной частью аппарата экстракорпоральной обработки крови. Если устройство контроля является составной частью аппарата обработки крови, то в устройстве контроля могут использоваться определенные узлы или детали, которые уже имеются в аппарате обработки крови. Сторона устройства обнаружения влажности, прикладываемая к коже пациента, предпочтительно покрыта влагонепроницаемым адгезионным и/или клеевым слоем для фиксации устройства обнаружения влажности на коже. Предпочтительно на адгезионный и/или клеевой слой наносится покрывающий его покрывной материал, который может быть легко отделен от материала основы. При изготовлении устройства обнаружения влажности оказывается благоприятным, что на тканые полотнища адгезионный и/или клеевой слой в процессе выработки ткани может легко наноситься вместе с покрывным материалом непрерывно на текстильное изделие плоской формы. Устройства обнаружения влажности имеют тогда вид рулонного товара и требуют лишь отделения друг от друга. Предпочтительно отдельные устройства обнаружения влажности вырезаются или высекаются в нужной форме непосредственно после нанесения адгезионного и/или клеевого слоя и покрывного материала. Вместо адгезионного и/или клеевого слоя на ткань может наноситься также предпочтительно влагонепроницаемая липкая пленка, например ПЭТ-пленка. Она имеет, с одной стороны, то преимущество,что может быть создан барьер против пропитывания ткани потом пациента, а с другой стороны, на верхней и нижней сторонах может быть предусмотрена разная степень прилипания. Предпочтительно пленка имеет на обращенной к коже пациента стороне меньшую силу прилипания, чем на стороне, обращенной от кожи к ткани. Ниже различные примеры осуществления изобретения более подробно поясняются со ссылкой на чертежи, на которых изображены фиг. 1 - основные компоненты аппарата обработки крови, содержащего устройство контроля артериального и венозного сосудистого доступа; фиг. 2 - разрез ткани; фиг. 3 А - схематично первый слой ткани устройства обнаружения влажности; фиг. 3 В - схематично второй слой ткани устройства обнаружения влажности; фиг. 3 С - схематично третий слой ткани устройства обнаружения влажности; фиг. 3D - схематично второй и третий слои ткани устройства из фиг. 3 В и 3 С; фиг. 3 Е - схематично первая проводящая дорожка; фиг. 3F - схематично вторая проводящая дорожка; фиг. 3G - проводящие дорожки второго и третьего слоев ткани; фиг. 3 Н - электропроводящие основные и уточные нити с проводящими дорожками второго и третьего слоев ткани; фиг. 4 А - первый слой ткани второго варианта устройства обнаружения влажности с дополнительным изолирующим слоем ткани; фиг. 4 В - второй слой ткани устройства обнаружения влажности; фиг. 4 С - изолирующий третий слой ткани; фиг. 4D - четвертый слой ткани; фиг. 4 Е - электропроводящие основные и уточные нити второго и четвертого слоев ткани; фиг. 4F - схематично первая проводящая дорожка; фиг. 4G - схематично вторая проводящая дорожка; фиг. 4 Н - проводящие дорожки второго и четвертого слоев ткани; фиг. 41 - проводящие дорожки второго и четвертого слоев ткани вместе с электропроводящими основными и уточными нитями; фиг. 5 А - первый слой ткани другого примера выполнения устройства обнаружения влажности; фиг. 5 В - второй слой ткани; фиг. 5 С - третий слой ткани; фиг. 5D - электропроводящие основные и уточные нити второго и третьего слоев ткани; фиг. 5 Е - проводящая дорожка устройства обнаружения влажности; фиг. 5F - проводящая дорожка вместе с основными и уточными нитями; фиг. 5G - проводящая дорожка с изолированным на верхней стороне участком ткани; фиг. 6 - первый пример выполнения присоединительной части устройства контроля доступа к пациенту; фиг. 7 - второй пример выполнения присоединительной части устройства контроля; фиг. 8 - этапы способа изготовления устройства обнаружения влажности; фиг. 9 - схематично другой вариант устройства обнаружения влажности; фиг. 10 - матрица для пояснения точек пересечения основных и уточных нитей устройства обнаружения влажности из фиг. 9; фиг. 11 - эквивалентная электрическая схема устройства из фиг. 9; фиг. 12 - чувствительные участки устройства из фиг. 9; фиг. 13 - различные разрезы устройства из фиг. 9; фиг. 14 А-14 Е - переплетения основных и уточных нитей устройства из фиг. 9 в плоскостях разрезов из фиг. 13; фиг. 15 - пример выполнения язычка устройства обнаружения влажности; фиг. 16 - другой пример выполнения язычка устройства обнаружения влажности; фиг. 17 А - другой пример выполнения устройства обнаружения влажности при виде сбоку; фиг. 17 В - устройство обнаружения влажности из фиг. 17 А при виде сверху с изображением отдельных слоев в таблице; фиг. 18 - другой пример выполнения устройства обнаружения влажности с изображением отдельных слоев в таблице; фиг. 19 - другой пример выполнения устройства обнаружения влажности с изображением отдельных слоев в таблице; фиг. 20 - другой пример выполнения устройства обнаружения влажности с изображением отдельных слоев в таблице; фиг. 21 - другой пример выполнения устройства обнаружения влажности с изображением отдельных слоев; фиг. 22 - другой пример выполнения устройства обнаружения влажности с изображением отдельных слоев; фиг. 23 - другой пример выполнения устройства обнаружения влажности с изображением отдельных слоев. На фиг. 1 изображены основные компоненты аппарата обработки крови, в частности аппарата А гемодиализа, содержащего устройство В контроля артериального и венозного сосудистого доступа. В данном примере устройство В контроля является составной частью аппарата А гемодиализа. Сначала диали-5 023198 затор описывается со ссылкой на фиг. 1. Аппарат А гемодиализа содержит диализатор 1, который посредством полупроницаемой мембраны 2 разделен на камеру 3 для крови и камеру 4 для диализной жидкости. К фистуле или шунту пациента посредством артериальной пункционной канюли 5 присоединена артериальная трубка 6, ведущая к входу камеры 3 диализатора 1. От выхода камеры 3 отходит венозная трубка 7, которая посредством венозной пункционной канюли 8 присоединена к фистуле или шунту пациента. В артериальную трубку 6 включен кровяной насос 9, который качает кровь в системе экстракорпорального кровообращения I. Контур циркуляции II диализной жидкости аппарата А включает в себя источник 10 диализной жидкости, к которому присоединена подводящая линия 11 для нее, ведущая ко входу камеры 4. От выхода камеры 4 диализатора 1 отходит отводящая линия 12 для диализной жидкости, ведущая к выходу 13. В отводящую линию 12 включен насос 14 для диализной жидкости. Управление аппаратом А осуществляется посредством центрального блока управления 15, который через управляющие линии 16, 17 управляет насосами 9, 14. Центральный блок управления 15 через линию передачи данных 18 соединен с блоком тревожной сигнализации 19, который в случае неполадки подает оптический и/или акустический, и/или тактильный сигнал. Вниз по потоку крови за камерой 3 диализатора 1 на венозной трубке 7 находится электромагнитный зажим 20, который закрывается через дополнительную управляющую линию 21 от блока управления 15, если венозная пункционная канюля (игла) выскользнет из сосудистого доступа, и датчик влажности смочится кровью. Кроме того, после выскальзывания канюли при увлажнении датчика кровью блок управления 15 останавливает кровяной насос 9. Устройство В служит в данном примере для контроля венозного сосудистого доступа. Устройство В содержит устройство 40 обнаружения жидкости, располагаемое в месте пункции. Устройство 40 изображено на фиг. 1 лишь схематично. Кроме того, устройство В содержит блок оценки 41, который соединительной линией 42 электрически соединен с устройством 40. Блок оценки 41 соединен с центральным блоком управления 15 аппарата А посредством линии передачи данных 43. В случае, если кровь вытекает из венозной канюли и/или места пункции и смачивает датчик влажности, блок оценки 41 устройства контроля В вырабатывает управляющий сигнал, принимаемый по линии передачи данных 43 блоком управления 15, который осуществляет вмешательство в процесс обработки крови. Блок управления 15 останавливает кровяной насос 9 и закрывает зажим 20. Кроме того, блок управления 15 вырабатывает сигнал тревоги, в результате чего блок тревожной сигнализации 19 подает акустический и/или оптический, и/или тактильный сигнал. Данные между устройством контроля В и аппаратом А могут передаваться также беспроводным путем. Ниже описан первый пример прикладываемого к коже пациента в месте пункции устройства 40 обнаружения влажности. Устройство 40 выполнено в виде прикладываемого к коже пациента пластыря из текстильного изделия плоской формы (ткани). В данном примере текстильное изделие плоской формы 100 представляет собой многослойную ткань из трех слоев (плоскостей). На фиг. 2 изображен разрез трехслойной ткани 100. Показаны проходящие слева направо основные нити. Разрез показывает, в общей сложности, шесть основных нитей 101-106. Число слоев ткани определяется числом плоскостей 110, 120, 130, в которых лежат уточные нити 107, 108, 109; 107', 108', 109'. Расположенные в трех плоскостях 110, 120, 130, по существу, перпендикулярно основным нитям уточные нити 107, 108, 109; 107', 108', 109' обозначены кружками. Изготовление трехслойной ткани известно специалисту. При выработке ткани уточные нити 107, 108, 109; 107', 108', 109' лежат в трех плоскостях 110, 120, 130. Основные нити 101-106 подаются также в трех плоскостях. Из трех плоскостей основных нитей каждая отдельная основная нить может приподниматься или опускаться, обеспечивая прокидку уточной нити. В случае трехслойной ткани при ее выработке из первоначально 60 нитей/см подаются 20 нитей в верхней, 20 нитей в средней и 20 нитей в нижней плоскостях. Число 60 нитей/см является обычным примером, однако может быть и отличное от него число нитей на см. В процессе выработки ткани уточные нити 107, 108, 109; 107', 108', 109' не обязательно должны подаваться в лежащих друг над другом плоскостях, а положение уточной нити в одной плоскости может возникать также в процессе выработки ткани за счет "отскока" приподнятых или опущенных основных нитей, которые принудительным образом тянут при этом уточную нить в определенную плоскость. Плоскости всегда следует понимать как "воображаемые" слои, которые не обязательно должны быть"плоскими". В данном примере устройство обнаружения 40, называемое ниже также пластырем, имеет Uобразную форму. U-образный пластырь 40 имеет средний участок 40 А с двумя коленами 40 В, 40 С, которые охватывают с боков полукруглый вырез 40D. К среднему участку 40 А примыкает противоположный обоим коленам 40 В, 40 С язычок 40 Е. Многослойная ткань состоит из проводящих и непроводящих основных и уточных нитей (мононити, карбоновые волокна, посеребренная полиамидная нить). Проводящие и непроводящие основные и уточные нити расположены таким образом, что ткань имеет прикладываемый к коже пациента нижний,средний и обращенный от кожи пациента верхний слои. На фиг. 3 А изображен нижний слой ткани. Он выполнен непроводящим. В этой плоскости отсутст-6 023198 вуют проводящие основные и уточные нити. Однако от нижнего слоя можно также отказаться. Проводящие основные и уточные нити находятся в средней и верхней плоскостях. В этих обеих плоскостях проводящие и непроводящие основные и уточные нити образуют электропроводящую структуру. Она представляет собой две проводящие дорожки, проходящие по всему пластырю. Обе проводящие дорожки состоят из проходящих перпендикулярно друг другу отрезков, как это поясняется ниже. На фиг. 3 В изображен средний слой ткани. Проводящие основные нити 50, лежащие в средней плоскости, обозначены вертикальными линиями. Эти основные нити образуют проходящие в первом направлении отрезки обеих проводящих дорожек, если они за счет образования подходящих мест контакта или изоляции "придаются" одной проводящей дорожке. На фиг. 3 С изображен верхний слой ткани. Проводящие уточные нити 60 обозначены горизонтальными линиями. Эти уточные нити образуют отрезки обеих проводящих дорожек, которые проходят во втором направлении, перпендикулярном первому направлению, если они за счет образования подходящих места контакта или изоляции "придаются" одной проводящей дорожке. На фиг. 3D проводящие основные 50 и уточные 60 нити ткани обозначены вертикальными и горизонтальными линиями. Образуется сетчатая структура из электропроводящих нитей. Обе проводящие дорожки 80, 90 образуются в средней и верхней плоскостях ткани за счет того, что проводящие основные 50 и уточные 60 нити располагаются в точках 70 пересечения таким образом, что они электропроводящим образом соединены между собой или электрически изолированы друг от друга. Место контакта между проводящими основными и уточными нитями достигается посредством частичной смены плоскостей основной нитью в процессе выработки ткани, как это видно на фиг. 2. На фиг. 2 изображены лежащие в трех плоскостях 110, 120, 130 уточные нити 107, 108, 109; 107',108', 109'. За счет частичного перехода проводящей основной нити 102, например из верхней плоскости 110 в нижнюю плоскость 130, создается электрическое соединение между этой основной нитью 102 и проводящей уточной нитью 109 в нижней плоскости, пересекающей основную нить 102. Без частичного изменения плоскостей проводящие основные и уточные нити изолированы друг от друга. Например,проводящая основная нить 102 электрически не соединена с проводящей уточной нитью 109, поскольку основная нить 102 в зоне уточной нити 109 не переходит частично в другую плоскость. На фиг. 3 Е места электрического контакта в точках пересечения 70 между проводящими основными нитями 50 на фиг. 3 В и проводящими уточными нитями 60 на фиг. 3 С обозначены кружками. В качестве проводящей дорожки 80 образуется замкнутая проводящая петля, которая проходит от язычка 40 Е через средний участок 40 А к левому колену 40 В, от него через средний участок 40 А - к правому колену 40 С, а от него через средний участок 40 А обратно к язычку 4 0 Е пластыря 40. Хорошо видны перпендикулярные друг другу отрезки 80 А, 80 В первой проводящей дорожки 80. Оба конца первой проводящей дорожки 80 образуют оба ее присоединительных контакта 80 С, 80D. Они находятся на внешней стороне язычка 40 Е. На фиг. 3F изображена вторая проводящая дорожка 90 с перпендикулярными друг другу отрезками 90 А, 90 В. Она проходит также от язычка 40 Е через средний участок 40 А к левому колену 40 В, от него через средний участок 40 А - к правому колену 40 С, а от него через средний участок 40 А - к язычку 40 Е пластыря 40. Оба конца второй проводящей дорожки 90 образуют вторую пару присоединительных контактов 90 С, 90D, расположенных на язычке 40 Е между присоединительными контактами 80 С, 80D первой проводящей дорожки 80. На фиг. 3G изображены обе проводящие дорожки 80, 90 вместе с местами контакта. Отдельные отрезки 80 А, 80 В, 90 А, 90 В обеих проводящих дорожек 80, 90 проходят, по существу, параллельно друг другу. Для наглядности на фиг. 3E-3G изображены только отрезки проводящих основных и уточных нитей, которые образуют проводящие дорожки. Основные и уточные нити проходят, однако, по всей ширине и длине ткани. На фиг. 3 Н для наглядности изображены проводящие основные и уточные нити 50, 60 обеих проводящих дорожек 80, 90 по всей их длине. Однако пересекающиеся основные и уточные нити контактируют только в обозначенных кружками местах контакта. В данном примере проводящие основные и уточные нити разделены, во-первых, полукруглым вырезом 40D. Во-вторых, проводящие основные и уточные нити отделены друг от друга дополнительным вырезом 40F, выполненным на среднем участке 40 В пластыря 40. В данном примере вырез 40F имеет крестообразную форму. Однако он может иметь также любую другую форму. Решающим фактором является то, что с помощью одного или нескольких вырезов можно целенаправленно создавать электрическую структуру особого выполнения, в которой отдельные проводящие нити отделены друг от друга. В частности, крестообразный вырез 40F служит, во-первых, для целенаправленного последующего и длительного прерывания проводящих нитей в готовой ткани, так что в готовом изделии остается только одна проводящая дорожка. Вырез 40F должен предотвращать появление избыточных проводящих дорожек. Во-вторых, вырез 40F в сочетании с соответственно выполненным выступом может служить для фиксации присоединительных контактов за счет геометрического замыкания. Полукруглый вырез 40D служит для ввода пункционной канюли, причем пластырь 40 может быть приложен к коже пациента также и тогда, когда пункционная канюля уже введена. Центральная выемка 40F может служить для ориентации и/или фиксации пластыря в подходящей удерживающей или зажимной детали (не показана). Ниже описаны другие примеры выполнения пластыря, которые отличаются от примера на фиг. 3 А 3 Н только формой пластыря и электрической структурой. Все варианты основаны на одном и том же принципе, который заключается в том, чтобы за счет целенаправленного создания мест контакта или изоляции электрически соединять между собой проводящие основные и уточные нити в ткани из проводящих и непроводящих основных и уточных нитей в точках пересечения или электрически изолировать их друг от друга. На фиг. 4A-4I изображен другой вариант U-образного пластыря, в котором, однако, центральный вырез отсутствует. Ход обеих проводящих дорожек отличается от хода проводящих дорожек в первом примере. Соответствующие друг другу элементы обозначены теми же ссылочными позициями. Во втором примере предусмотрена дополнительная изолирующая плоскость, которая отделяет друг от друга проводящие основные и уточные нити выше- или нижележащих плоскостей. На фиг. 4 А изображен прикладываемый к коже пациента первый непроводящий слой пластыря. На первой плоскости лежит вторая плоскость с проводящими основными нитями 50 (фиг. 4 В) . На второй плоскости лежит третья непроводящая плоскость, поскольку проводящие основные и уточные нити не контактируют между собой (фиг. 4 С). На третьей плоскости лежит четвертая плоскость с проводящими уточными нитями 60. Во второй и четвертой плоскостях проводящие основные 50 и уточные 60 нити расположены на разном расстоянии друг от друга, в результате чего возникает структура на фиг. 4 Е. На фиг. 4F изображены проводящие основные 50 и уточные 60 нити, образующие первую проводящую дорожку 80, а на фиг. 4G - проводящие основные 50 и уточные 60 нити, образующие вторую проводящую дорожку 90. На фиг. 4F и 4G видно, что полукруглый вырез 40D прерывает часть проходящих параллельно друг к другу между двумя точками электрического соединения отрезков 80 А, 90 А проводящих дорожек 80, 90, которые образуют параллельную схему из проводящих нитей. В этом примере каждая из проводящих дорожек 80, 90 имеет отрезок, образованный более чем двумя нитями. Следовательно, первая или вторая проводящая дорожка не прерывается даже тогда, когда оборвана одна из по меньшей мере двух нитей этого отрезка. На фигурах поясняется, что за счет числа и выполнения вырезов в пластыре можно повысить или уменьшить избыточность. Для повышения избыточности число проводящих основных и уточных нитей, образующих параллельную схему, можно увеличить в случае отдельных или всех отрезков проводящей дорожки, тогда как для уменьшения избыточности можно уменьшить число основных и уточных нитей отдельных или всех отрезков проводящей дорожки. Высокая избыточность проводящих дорожек, т.е. большое число проводящих нитей, приводит к высокой чувствительности датчика влажности, поскольку в каждом его месте уже могут обнаруживаться небольшие количества крови между лежащими близко друг к другу проводящими дорожками. Напротив,небольшая избыточность или ее отсутствие обусловливает низкую чувствительность. Правда, недостаток высокой избыточности состоит в том, что в случае обрыва проводящих дорожек сбой непроверенного датчика может быть обнаружен только при его использовании, если предварительно каждая отдельная проводящая дорожка не была проверена на ее целостность. Поэтому у датчиков с избыточностью осуществляется текущий контроль, при котором каждая отдельная проводящая дорожка в процессе изготовления проверяется на ее исправность. У датчиков, не имеющих избыточности, также может осуществляться текущий контроль, при котором каждая отдельная проводящая дорожка в процессе изготовления проверяется на ее исправность. Если в ткани используются нити высокой прочности на разрыв, может быть достаточно электрической структуры с меньшей избыточностью, тогда как при использовании нитей меньшей прочности на разрыв предпочтительна электрическая структуры с высокой избыточностью. В остальном исправность датчика влажности можно проверить за счет измерения сопротивления между присоединительными контактами. Если разорван отрезок проводящей дорожки только из одной проводящей нити, то измеряется бесконечно высокое сопротивление. При разрыве одной нити в случае отрезка проводящей дорожки из нескольких нитей, образующих параллельную схему, дефект отдельной нити, напротив, нельзя подтвердить за счет измерения бесконечно высокого сопротивления. На фиг. 4 Н для дальнейшего пояснения изображены обе проводящие дорожки 80, 90 с соответствующими присоединительными контактами 80 С, 80D, 90 С, 90D на язычке 40 Е пластыря 40. На фиг. 41 основные 50 и уточные 60 нити, образующие обе проводящие дорожки 80, 90, изображены по всей своей длине. Для наглядности на фиг. 4F, 4 Н изображены также только отрезки проводящих основных и уточных нитей, образующие проводящие дорожки. Основные и уточные нити проходят, однако, по всей ширине и длине ткани. На фиг. 5A-5F изображен другой пример пластыря 40, причем соответствующие друг другу элементы обозначены такими же ссылочными позициями. В этом варианте пластырь 40 выполнен круглым и имеет центральный круглый вырез 40G для ввода канюли. Кроме того, этот пример отличается от вариантов на фиг. 3 и 4 тем, что предусмотрена только одна проводящая дорожка 85 в виде прямоугольной замкнутой проводящей петли (фиг. 5 Е). Пластырь 40 состоит из трехслойной ткани из нижнего непроводящего слоя (фиг. 5 А), среднего слоя (фиг. 5 В) с проводящими основными нитями 50 и верхнего слоя (фиг. 5 С) с проводящими уточными нитями 60. На фиг. 5D изображены пересекающиеся основные 50 и уточные 60 нити средней и верхней плоскостей. На фиг. 5 Е кружками обозначены места контакта между проводящими основными 50 и уточными 60 нитями, которые пересекаются в точках переплетения 70. Наложение пересекающихся основных 50 и уточных 60 нитей образует состоящую из большого числа проходящих под прямым углом друг к другу отрезков 85 А, 85 В проводящую петлю, проводящая дорожка 85 которой проходит в форме улитки снаружи внутрь. Оба присоединительных контакта 85 С, 85D проводящей дорожки 85 выведены наружу и параллельны друг другу. Чтобы в описанных вариантах пластыря 40 в любом случае предотвратить вызываемое проводящей пункционной канюлей короткое замыкание между отдельными отрезками проводящей дорожки, на верхней стороне пластыря может быть выполнен участок 40 Н ткани, на котором проводящие нити не выходят на поверхность. На фиг. 5G в качестве примера изображен изолирующий треугольный участок 40 Н на верхней стороне круглого пластыря 40. Участок 40 Н проходит до центрального выреза 40G для ввода иглы. Однако возможна любая другая форма изолирующего слоя. Решающим фактором является лишь то, чтобы направленная наружу поверхность пластыря, по меньшей мере, в зоне под металлической пункционной канюлей была непроводящей, так чтобы она не могла вызвать короткого замыкания. Как описано выше, это может достигаться просто в процессе выработки ткани. Дополнительный локальный изолирующий слой на готовой ткани тогда больше не нужен, однако возможен, что привело бы, правда,к повышению расходов. На фиг. 5F еще раз изображены все точки пересечения проводящих основных 50 и уточных 60 нитей по всей их длине. Устройство обнаружения влажности, имеющее только одну проводящую дорожку 85 с двумя присоединительными контактами (фиг. 5A-5F), подключается двухжильным соединительным кабелем 42 к блоку оценки 41 устройства контроля В (фиг. 2) . Нагрузочный резистор в этом варианте не требуется. В зависимости от влажности изменяется сопротивление между присоединительными контактами 85 А, 85 В. Если сопротивление превышает заданное предельное значение, то срабатывает блок оценки 41. Напротив, в варианте с двумя проводящими дорожками 80, 90 (фиг. 3, 4) требуется нагрузочный резистор R, который соединяет один конец одной проводящей дорожки с другим концом другой проводящей дорожки, в результате чего образуется проводящая петля. Нагрузочный резистор R включается между внутренними присоединительными контактами 90 С, 90D. К внешним присоединительным контактам 80 С, 80D подключается двухжильный соединительный кабель 42, который соединяет датчик влажности с блоком оценки 41 устройства контроля В. Общее сопротивление проводящей петли является тогда суммой сопротивлений обеих проводящих дорожек 80, 90 и сопротивления нагрузочного резистораR. Последний является очень высокоомным, в частности с сопротивлением более 100 кОм, тогда как сопротивления проводящих дорожек низкоомные. Проводящие нити как таковые могут иметь, например,удельное сопротивление 100 Ом на 1 м длины. Например, сопротивления готовых тканых проводящих дорожек, включая сопротивления всех точек переплетения, составляют в сумме менее 1 кОм. Блок оценки 41 устройства контроля измеряет сопротивление между присоединительными контактами 80 С, 80D. Если пластырь 40 смачивается влагой, в частности кровью, то измеренное между присоединительными контактами сопротивление уменьшается, так что блок оценки 41 детектирует сигнал помехи. Блок оценки 41 обеспечивает также контроль работоспособности устройства обнаружения 40. Для этого блок оценки 41 измеряет сопротивление между присоединительными контактами. Это сопротивление должно соответствовать сумме сопротивлений нагрузочного резистора R и проводящих дорожек,когда пластырь 40 не смочен жидкостью. Если измеренное сопротивление на заданную разность отклоняется от сопротивления нагрузочного резистора, то блок оценки констатирует, что устройство обнаружения 40 неработоспособно, т.е. проводящая дорожка прервана. Устройство обнаружения 40 с двумя проводящими дорожками имеет то преимущество, что их особое расположение позволяет размещение нагрузочного резистора R вне пластыря. За счет этого возможно более простое изготовление пластыря, поскольку в процессе выработки ткани нагрузочный резистор не удалось бы изготовлять с достаточной воспроизводимостью. Следовательно, пластырь может изготавливаться без дополнительных операций только за счет выработки ткани. Даже по окончании процесса выработки ткани нагрузочный резистор не требуется размещать на пластыре. Это дает преимущество всегда воспроизводимого нагрузочного резистора независимо от процесса выработки ткани. На фиг. 6 в принципиальном виде изображены основные элементы присоединительной части 150 для подключения пластыря 40 из фиг. 4 без крестообразного выреза к блоку оценки 41 устройства контроля В. В принципе, к присоединительной части 150 может быть подключен также пластырь 40 на фиг. 3 с крестообразной выемкой. Однако в этом случае последняя не может служить для фиксации пластыря. Присоединительная часть 150 выполнена в виде зажимного устройства для зажима язычка 40 Е пластыря 40. Она имеет нижнюю 155 и верхнюю 160 зажимные части, причем в нижней зажимной части 155 расположены четыре лежащих рядом друг с другом присоединительных контакта 156-159, а в верхней зажимной части 160 - четыре лежащих рядом друг с другом присоединительных контакта 161-164. Обе зажимные части 155, 160 могут быть зажаты между собой, причем язычок 40 Е пластыря 40 с присоединительными контактами 80 С, 80D, 90 С, 90D расположен между противоположными друг другу присоединительными контактами 156-159, 161-164 обеих зажимных частей 155, 160. Оба внутренних присоединительных контакта 162, 163 верхней зажимной части 160 электрически соединены между собой нагрузочным резистором R, показанным лишь схематично. Последний может представлять собой интегрированный в верхнюю зажимную часть 160 чип-резистор (миниатюрный резистор). На фиг. 7 в принципиальном виде изображен второй пример присоединительной части 170, выполненной в виде зажимного устройства. Она имеет два упруго соединенных между собой колена 175, 180,причем колено 175 длиннее колена 180. Более длинное нижнее колено 175, показанное на фиг. 7, имеет выступ 185, соответствующий по форме вырезу пластыря. В данном примере выступ 185 крестообразный, поскольку подходящий пластырь (не показан) имеет центральный крестообразный вырез 40F. Однако возможна любая другая форма. Более короткое верхнее колено 180, показанное на фиг. 7, имеет на нижней стороне четыре лежащих рядом друг с другом присоединительных контакта 181-184, выполненных в виде шипов. На противоположных внутренних сторонах обоих колен 175, 180 предусмотрены схематично показанные фиксаторы 190, так что колена после сжатия фиксированы между собой. Также в этом варианте оба внутренних присоединительных контакта 182, 183 присоединительной части 170 соединены нагрузочным резистором R, который выполнен в виде интегрированного в верхнее колено 180 чип-резистора. Для подключения устройства обнаружения 40 к устройству контроля В пластырь (не показан) кладется между обоими коленами 175, 180 присоединительной части 170, так что крестообразный выступ 185 входит в крестообразный вырез 40F пластыря. Затем оба колена 175, 180 сжимаются, в результате чего присоединительные контакты 181-184 присоединительной части 170 контактируют с присоединительными контактами 80 С, 8 0D, 90 С, 90D пластыря. При этом он фиксируется шиловидными присоединительными контактами 181-184. На фиг. 8 изображены основные этапы процесса выработки ткани для изготовления устройства обнаружения. Для изготовления предпочтительно многослойной ткани подаются основные 50 и уточные 60 нити. После изготовления ткани осуществляются другие известные специалисту этапы, к которым относится промывка. Затем на нижнюю сторону полотна ткани наносится покрывной материал с адгезионным или клеевым слоем. Клей может наноситься, например, щеточным валиком. В качестве альтернативы и особенно предпочтительно на обратную сторону полотна ткани наносится самоклеящаяся с обеих сторон пленка, например ПЭТ-пленка. Функция клейкой пленки заключается, с одной стороны, в создании барьера против пропитывания пластыря-датчика потом пациента. С другой стороны, с помощью клейкой с обеих сторон пленки можно предусмотреть разную клеящую силу на верхней и нижней сторонах. Предпочтительно пленка имеет на обращенной к коже пациента стороне меньшую клеящую силу,чем на стороне, обращенной от кожи и к ткани. На обращенной к коже стороне клейкая пленка содержит предпочтительно силиконовую бумагу для защиты клеевого слоя. Вместо силиконовой бумаги может использоваться также силиконизированная полимерная пленка. Решающим фактором является возможность легкого отделения клеевого слоя датчика от силиконовой бумаги или силиконизированной полимерной пленки. Затем пластыри отделяются от полотна ткани, например, посредством вырубки или вырезания. В процессе вырубки или вырезания могут выполняться также вырезы пластырей. Стерильно упаковывать можно либо пластыри по отдельности, либо несколько пластырей, лежащих друг на друге. Однако стерильное упаковывать пластыри необязательно. При их использовании для контроля центрального венозного катетера используется предпочтительно стерильный пластырь, стерилизованный, например, известными способами, этиленоксидным или электронно-лучевым. В качестве альтернативы может осуществляться также паровая стерилизация. Для использования пластыря покрывной материал отделяется от него, и пластырь прикладывается адгезионным или клеевым слоем к коже пациента. Затем с помощью канюли может осуществляться пункция. Однако можно также приложить пластырь к коже пациента после пункции, если пластырь имеет боковой вырез. Присоединительную часть можно подключить до или после прикладывания пластыря к коже пациента. На фиг. 9 схематично изображен другой примере устройства обнаружения влажности, называемого ниже также пластырем. За исключением центрального выреза, пластырь имеет такую же форму, что и на фиг. 3 А-3 Н. Он имеет средний участок 200 А с двумя коленами 200 В, 200 С, которые охватывают с боков полукруглый вырез 200D. К среднему участку примыкает язычок 200 Е, противоположный обоим коленам. Образующие проводящую структуру проводящие основные и уточные нити обозначены тонкими горизонтальными и вертикальными линиями. В противоположность описанным выше примерам, в этом варианте уточные нити S проходят в вертикальном направлении, а основные нити К - в горизонтальном. Проводящая структура образована 8 основными нитями К[1]-К[8] и 12 уточными нитями S[1]-S[12], которые расположены в точках пересечения таким образом, что они соединены либо электропроводящим образом, либо электрически изолированы друг от друга. На фиг. 10 изображена матрица для пояснения 88 точек пересечения основных К[1]-К[8] и уточныхS[1]-S[12] нитей. Точки пересечения двух проводящих нитей, создающих контакт, обозначены в матрице"Cont.", a точки пересечения двух проводящих нитей, образующих место изоляции, обозначены "Isol.". Возникает проводящая структура, содержащая две проводящие дорожки, каждая из которых образует не избыточную проводящую петлю. На фиг. 9 места электрического контакта в точках пересечения основных K[i] и уточных S[i] нитей обозначены кружками. Первая проводящая дорожка L1A-L1E проходит от язычка 200D через средний участок 200 А к левому колену 200 В, от него через средний участок - к правому колену 200 С, а от него через средний участок - обратно к язычку пластыря. Начало соответствующей проводящей дорожки проводящей дорожки обозначено буквой "А", а конец - буквой "Е". Оба конца L1A, L1E первой проводящей дорожки L1A-L1E образуют оба присоединительных контакта. Вторая проводящая дорожка L2A-L2E проходит от язычка 200D через средний участок 200 А к левому колену 200 В, от него через средний участок - к правому колену 200 С, а от него через средний участок - к язычку пластыря. Оба конца L2A, L2E второй проводящей дорожки L2A-L2E образуют вторую пару присоединительных контактов. На язычке 200D присоединительные контакты L2A, L1E расположены между присоединительными контактамиL1A, L2E. Ткань в варианте на фиг. 9 может представлять собой проходящую по всему датчику трехслойную ткань, имеющую первый непроводящий слой, второй проводящий слой с проводящими нитями в первом направлении и третий проводящий слой с проводящими нитями во втором направлении, причем второе направление, в основном, перпендикулярно первому направлению. В одном альтернативном варианте предусмотрена ткань с локально разным числом слоев. Так, ткань может иметь на отдельных участках датчика разное число слоев. При этом могут быть выполнены три разных участка, первый из которых образует место контакта, в котором проводящие нити пересекаются, контактируя между собой, второй участок образует место изоляции, в котором между проводящими нитями находится изолирующая нить, а третий участок не образует ни место контакта, ни место изоляции. В одном особенно предпочтительном варианте предусмотрено, что локальные участки, образующие место контакта, и локальные участки, не образующие ни место контакта, ни место изоляции, состоят, в общей сложности, из двух слоев. В первом слое находятся проводящие нити, проходящие в первом и втором направлениях. Второй (верхний) слой образует непроводящий покрывающий слой, обеспечивающий благоприятную нечувствительность датчика к касаниям. Если бы датчик был чувствителен к касаниям, то прикосновение к открытой поверхности приклеенного к коже пациента датчика, например пальцами, вызвало бы ошибочный сигнал тревоги. Коснуться датчика может, например, сам пациент или медицинский персонал. Нити этого изолирующего второго слоя частично погружены в первый слой, в результате чего создается механическое соединение первого и второго слоев. В особенно предпочтительном варианте также предусмотрен образующий место изоляции локальный участок, в общей сложности, из четырех слоев. В первом (нижнем) слое находятся проводящие нити, проходящие в первом направлении. Второй слой состоит из непроводящих нитей и изолирует первый и третий слои. В третьем слое находятся проводящие нити, проходящие во втором направлении. Четвертый (верхний) слой образован непроводящим покрывающим слоем, который делает датчик благоприятным образом нечувствительным к касанию. Описанное выше место изоляции может быть предусмотрено, например, в тех местах, которые на фиг. 10 обозначены "Isol.". В этом примере возникает 66 мест изоляции. Изоляция от кожи достигается с помощью изолирующей клейкой пленки. Пластырь с локально различными участками имеет разную толщину. Особое преимущество этого варианта заключается в экономии материала, поскольку пластырь должен иметь достаточную толщину только в тех местах, где друг от друга должны быть изолированы проводящие нити. Экономия материала позволяет особенно рентабельно изготавливать датчик. Пластырь по фиг. 9 может быть подключен к присоединительной части, которая отличается от присоединительной части по фиг. 6 только тем, что нагрузочный резистор R соединен с внутренним и внешним присоединительными контактами. На фиг. 11 изображена эквивалентная электрическая схема подключенной к присоединительной части проводящей структуры пластыря. Эквивалентная схема представляет собой последовательную схему из резистора R1 первой проводящей дорожки L1A-L1E, нагрузочного резистора R2 и резистора R3 второй проводящей дорожки L2A-L2E. Предпочтительно резисторы R1, R3 первой и второй проводящих дорожек не должны быть больше 200 Ом. Пластырь чувствителен к влаге не только непосредственно в зоне проводящей структуры основных и уточных нитей, но и в краевых зонах, поскольку основные и уточные нити проходят до края пластыря. На фиг. 12 в качестве примера кружками обозначены две краевые зоны пластыря, в которых он чувствителен к влаге. В остальном чувствительность пластыря к влаге может регулироваться с помощью непроводящего тканого покрывающего слоя. На фиг. 14 А-14 Е изображен разрез клапана 210 (подкладки), например силиконовой бумаги, и пе- 11023198 реплетения основных и уточных нитей пластыря в плоскостях разреза, изображенных на фиг. 13. В плоскости V-V основные K[i] и уточные S[i] нити не переплетены, поскольку основные нити в ней отсутствуют. В плоскости W-W основная нить К[8] переплетена с уточными нитями S[9] и S[11], в результате чего создается электрическое соединение между основными и уточными нитями. В плоскости Х-Х основные K[i] и уточные S[i] нити не переплетены, поскольку основные нити в ней отсутствуют. В плоскости Y-Y основная нить К[7] переплетена с уточными нитями S[10] и S[12], в результате чего создается электрическое соединение между основными и уточными нитями. В плоскости Z-Z основные K[i] и уточные S[i] нити не переплетены, поскольку основные нити в ней отсутствуют. На фиг. 15 схематично изображено расположение присоединительных контактов L1A, L1E, L2A,L2E на язычке 200D. Концы основных и уточных нитей проходят на одинаковом расстоянии друг от друга до края пластыря. Для образования присоединительных контактов L1A, L1E, L2A, L2E нити находятся на поверхности язычка 200D. Во избежание короткого замыкания между присоединительными контактами присоединительной части их ширина или диаметр должны быть меньше расстояния между присоединительными контактами L1A, L2A и L2A, L1E, a также L1E, L2E. Таким образом, ограничены их ширина или диаметр. На фиг. 16 схематично изображен альтернативный вариант расположения присоединительных контактов на язычке 200D, при котором присоединительные контакты L1A, L1E проводящей дорожки L1AL1E смещены относительно присоединительных контактов L2A, L2E проводящей дорожки L2A-L2E. Присоединительные контакты L1A, L1E одной проводящей дорожки L1A-L1E находятся при этом в верхней половине, а присоединительные контакты L2A, L2E другой проводящей дорожки L2A-L2E - в нижней половине язычка 200D. Поскольку пластырь имеет на поверхности изолирующий тканый покрывающий слой, возможно целенаправленное "макание" нитей. В данном варианте уточные нити S[5] и S[7](фиг. 9) находятся в нижней половине язычка под покрывающим слоем, а уточные нити S[6] и S[8] (фиг. 9) - в его верхней половине также под покрывающим слоем, так что присоединительные контакты присоединительной части могут иметь большую ширину или больший диаметр, чем в примере по фиг. 15,без возникновения короткого замыкания между контактами L1A, L1E и L2A, L2E. Ниже описаны другие альтернативные варианты выполнения пластыря, отличающиеся друг от друга формой и расположением проводящих дорожек. На фиг. 17 А показан вид сбоку разделенного на две половины пластыря 300, одна половина которого после прикладывания к коже пациента отгибается на другую половину. На фиг. 17 А изображен вид сбоку пластыря после отгибания. На фиг. 17 В пластырь по фиг. 17 А изображен на виде сверху до отгибания. Первая половина пластыря, прикладываемая к коже пациента, обозначена поз. 300 А, а отгибаемая вторая половина - поз. 300 В. Пластырь состоит из нескольких слоев, описанных на фиг. 17 В в виде соответствующей таблицы,имеющей относящиеся к отдельным участкам пластыря строки и колонки. Первая половина 300 А разделена на два поля (две колонки таблицы) одинаковой величины. Второй половине 300 В соответствует одно поле (одна колонка таблицы). Строки обозначают отдельные слои. Самый нижний слой образует клапан 210, например отделяемую пленку, закрывающую прилипающий к коже пациента адгезионный слой 220. Как видно из таблицы, клапан 210 находится на нижней стороне обеих половин 300 А, 300 В, поскольку все поля обозначены буквой "х". Адгезионный слой 220,напротив, находится только на среднем участке первой половины 300 А. За адгезионным слоем 220 следует непроницаемый для влаги или жидкости слой 230, например ПЭТ-пленка, проходящий по всей площади пластыря. На верхней стороне ПЭТ-пленки находится адгезивное покрытие 240, на котором расположена многослойная ткань 250 с проводящей структурой, образованной 12 основными [К 1]-[К 12] и 12 уточными S[1]-S[12] нитями. Точки пересечения, в которых между основными и уточными нитями создается электрическое соединение, на фиг. 17 также обозначены кружками. Пересекающиеся основные и уточные нити и в этом случае расположены так, что образуют первую и вторую проводящие дорожки, концы которых образуют присоединительные контакты L1A, L1E, L2A, L2E пластыря 300. При этом проводящие дорожки расположены так, что обе цепи тока не являются избыточными. Первая половина 300 А прямоугольного пластыря 300 имеет центральный круглый вырез 310, от которого до ее узкой стороны доходит косой узкий вырез 320. Вторая половина 300 В пластыря 300 вырезана так, что на внутренней стороне образуется язычок 330 для присоединительных контактов L1A, L1E,L2A, L2E, а на внешней стороне - круглый клапан 340 для закрывания круглого выреза 310 половины 300 А. При этом клапан 340 больше выреза 310, так что он полностью закрывается им, когда вторая половина 300 В загибается на половину 300 А. Пластырь 300 используется следующим образом. После вкалывания канюли (не показана) и удаления пленки 210 пластырь приклеивается адгезионным слоем 220 к коже пациента. Поскольку пластырь сбоку вырезан, он может быть надет сбоку на уже установленную канюлю, в результате чего она располагается в круглом вырезе 310. Теперь вторая половина 300 В отгибается на половину 300 А (фиг. 17 А). Поскольку к коже пациента прилипает только средний участок половины 300 А, то за вторую половину 300 В можно для этого легко взяться. Она может быть фиксирована на коже в месте пункции, например,- 12023198 клейкой лентой. После отгибания пластыря язычок 330 с присоединительными контактами L1A, L1E,L2A, L2E открыт, так что присоединительная часть может быть подключена. Проводящая структура с основными и уточными нитями находится на верхней стороне пластыря,благодаря чему он чувствителен на верхней стороне. Это обозначено в таблице буквой "а", которая обозначает чувствительность на верхней стороне. После отгибания второй половины 300 В на первую половину 300 А пластырь 300 становится чувствительным и с нижней стороны в зоне выреза 310, находящейся в непосредственной близости от места пункции, поскольку эта зона закрывается чувствительным на верхней стороне перед отгибанием клапаном 340. На фиг. 18 изображен другой вариант выполнения пластыря 400, который в противоположность пластырю 300 на фиг. 17 А, 17 В не отгибается. Соответствующие друг другу части обозначены теми же ссылочными позициями. Структуру многослойного пластыря видно из таблицы и точек пересечения, в которых между основными и уточными нитями создается электрическое соединение. Пересекающиеся основные и уточные нити и в этом случае расположены так, что образуют первую и вторую проводящие дорожки, концы которых образуют присоединительные контакты пластыря. Проводящая структура образована 12 основными [К 1]-[К 12] и 12 уточными S[1]-S[12] нитями. В примере на фиг. 18 пластырь 400 выполнен, по существу, прямоугольным. С одной стороны он имеет вырез 410, например прямоугольный, а на противоположной ему стороне - язычок 420. Прямоугольный вырез 410 на одной стороне пластыря переходит в узкую щель 430, разделяющую проводящие дорожки, так что обе цепи тока проводящей структуры не являются избыточными. Ширина щели 430 рассчитана так, что места стыка проводящих нитей не могут вызвать короткого замыкания. В этом примере выполнения щель 430 имеет, например, U-образную форму, причем щель частично охватывает средний участок 44 0 пластыря, приходящийся на место пункции. Из таблицы видно, что пластырь 400 на среднем участке 440, охватываемом узкой щелью 430, чувствителен на нижней стороне, поскольку этот участок обозначен в таблице буквой "s", которая обозначает чувствительность на нижней стороне. На остальных участках пластырь чувствителен, напротив, на верхней стороне ("а"). Чувствительность на нижней стороне достигается за счет того, что непроницаемая для воды и влаги ПЭТ-пленка 230 на среднем участке 440 отсутствует, как это видно из таблицы. На этом участке отсутствуют также адгезионный слой 220 и адгезивное покрытие 240 (см. таблицу). Преимущество этого варианта заключается в том, что место пункции дополнительно закрывается чувствительной на нижней стороне тканью, так что пластырь чувствителен с обеих сторон. Кровотечения в месте пункции с помощью чувствительного на нижней стороне пластыря могут обнаруживаться сразу же и надежно. Поскольку остальные участки чувствительны на верхней стороне, то находящаяся под пластырем канюля не может вызвать короткого замыкания. Другой вариант чувствительного с обеих сторон пластыря 500, который, однако, отгибается, изображен на фиг. 19. Соответствующие друг другу части обозначены теми же ссылочными позициями. Пересекающиеся основные и уточные нити и в этом случае расположены так, что образуют первую и вторую проводящие дорожки, концы которых образуют присоединительные контакты пластыря, причем обе цепи тока не являются избыточными. Проводящая структура образована 10 основными [К 1]-[К 10] и 14 уточными S[1]-S[14] нитями. Пластырь имеет средний участок 510 с двумя коленами 520, 530, охватывающими с боков полукруглый вырез 540. К участку 510 примыкает противоположный обоим коленам 520, 530 язычок 550 с присоединительными контактами L1A, L1E, L2A, L2E. Пластырь 500 имеет боковой клапан 560 для закрывания выреза 540, примыкающий к одному из колен. Клапан 560 рассчитан так, что вырез 540, на который приходится канюля, полностью закрывается клапаном после его отгибания. Как видно из таблицы, пластырь 500 перед отгибанием клапана 560 чувствителен только на верхней стороне. После отгибания клапана пластырь в зоне полукруглого выреза 540 чувствителен также и на нижней стороне, так что возникающие в месте пункции кровотечения могут надежно обнаруживаться. На фиг. 20 изображен другой вариант выполнения пластыря 600, который не требуется сгибать,чтобы он был чувствителен с обеих сторон. Его проводящая структура образована 12 основными [К 1][К 12] и 12 уточными S[1]-S[12] нитями. На противоположной язычку 610 стороне выполнен выступ 620,который приходится на место пункции. В зоне выступа 620 пластырь чувствителен на нижней стороне, а на остальных участках - на верхней стороне (таблица). Примыкающая к выступу полукруглая узкая прорезь 630 разделяет нити так, что обе цепи тока проводящей структуры не являются избыточными. На фиг. 21 изображен другой вариант выполнения пластыря 700, чувствительного только на верхней стороне (таблица). Его проводящая структура образована 10 основными [К 1]-[К 10] и 14 уточнымиS[1]-S[14] нитями. Пластырь отличается тем, что имеет центральный, например овальный вырез 710, от которого к стороне пластыря, противоположной язычку 730 с присоединительными контактами L1A,L1E, L2A, L2E, проходит узкая прорезь 720. На вырез 710 приходится канюля. Поскольку она почти полностью охватывается пластырем, могут надежно обнаруживаться кровотечения также в противоположном от иглы направлении. Другой пример чувствительного только на верхней стороне пластыря 800 изображен на фиг. 22. Его проводящая структура образована 4 основными [К 1]-[К 4] и 8 уточными S[1]-S[8] нитями. Пластырь от- 13023198 личается от пластыря по фиг. 21, по существу, тем, что идущая от центрального выреза 810 прорезь 820 проходит не к противоположной язычку 830 стороне, а через сам язычок. За счет этого язычок 830 разделен на две половины 830 А, 830 В, на каждой из которых расположены по два присоединительных контакта L1A, L1E и L2A, L2E. Вырез 810 здесь не овальный, а круглый. Другой вариант пластыря 900, чувствительного с обеих сторон, изображен на фиг. 23. Он имеет центральный участок 910, чувствительный на нижней стороне. Этим центральным участком 910 пластырь прикладывается к месту пункции. Проводящая структура пластыря образована 4 основными [К 1][К 4] и 4 уточными S[1]-S[4] нитями, пересекающимися на центральном участке 910. Точки пересечения,в которых нити контактируют между собой, обозначены кружками. Этот пластырь отличается от других, в частности, тем, что он имеет два язычка 920, 930, каждый из которых имеет по четыре присоединительных контакта L1A, L1E и L2A, L2E на центральном участке 910. Оба язычка 920, 930 могут заключать между собой угол, например, 90. Преимущество этого варианта в том, что присоединительная часть может подключаться к пластырю с двух разных сторон. Проводящая петля выполнена не избыточной. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство обнаружения влажности кожи пациента, выполненное в виде прикладываемого к коже пациента изделия плоской формы, содержащего в качестве датчика влажности электропроводящую структуру, отличающееся тем, что устройство выполнено в виде ткани из непроводящих основных нитей и непроводящих уточных нитей, а также проводящих основных нитей (50) и проводящих уточных нитей(60), причем проводящие и непроводящие основные и уточные нити расположены так, что они образуют электропроводящую структуру. 2. Устройство по п.1, отличающееся тем, что электропроводящая структура содержит первую проводящую дорожку (80) и вторую проводящую дорожку (90), причем концы обеих проводящих дорожек выполнены в виде присоединительных контактов (80 С, 80D; 90 С, 90D), и первая проводящая дорожка и вторая проводящая дорожка расположены рядом друг с другом в виде нескольких отрезков (80 А, 80 В; 90 А, 90 В). 3. Устройство по п.1, отличающееся тем, что электропроводящая структура содержит выполненную в виде замкнутой проводящей петли проводящую дорожку (85), концы которой выполнены в виде присоединительных контактов (85 С, 85D), причем эта проводящая дорожка имеет несколько расположенных рядом друг с другом отрезков (85 А, 85 В). 4. Устройство по одному из пп.1-3, отличающееся тем, что электропроводящая структура состоит из нескольких проходящих во взаимно перпендикулярных направлениях электропроводящих отрезков(80 А, 80 В; 90 А, 90 В; 85 А, 85 В). 5. Устройство по одному из пп.1-4, отличающееся тем, что ткань, по меньшей мере, частично выполнена в несколько слоев. 6. Устройство по п.5, отличающееся тем, что проводящие и непроводящие основные и уточные нити (50, 60) расположены в многослойной ткани таким образом, что образуются прикладываемый к коже пациента слой, который является непроводящим,слой, в котором расположены проходящие в первом направлении проводящие отрезки проводящей дорожки, и слой, в котором расположены проходящие во втором направлении проводящие отрезки проводящей дорожки. 7. Устройство по п.6, отличающееся тем, что проводящие и непроводящие основные и уточные нити (50, 60) расположены в многослойной ткани таким образом, что между слоем, в котором расположены проходящие в первом направлении проводящие отрезки проводящей дорожки, и слоем, в котором расположены проходящие во втором направлении проводящие отрезки проводящей дорожки, находится промежуточный слой, который является непроводящим. 8. Устройство по одному из пп.2-7, отличающееся тем, что отрезки проводящей дорожки образованы несколькими проходящими рядом друг с другом проводящими основными или уточными нитями (50, 60). 9. Устройство по п.8, отличающееся тем, что ткань вырезана таким образом, что часть проходящих рядом друг с другом проводящих основных или уточных нитей (50, 60) разделена. 10. Устройство по п.9, отличающееся тем, что ткань имеет круглый вырез (40G) или крестообразный вырез (40F). 11. Устройство по одному из пп.1-10, отличающееся тем, что ткань выполнена U-образной. 12. Устройство по одному из пп.1-10, отличающееся тем, что ткань выполнена круглой. 13. Устройство по одному из пп.1-12, отличающееся тем, что ткань имеет язычок (40 Е), на котором расположены присоединительные контакты (80 С, 80D; 90 С, 90D). 14. Устройство по одному из пп.1-13, отличающееся тем, что ткань имеет участок с вырезом (310; 540) и участок с клапаном (340; 560) для этого выреза, причем электропроводящая структура выполнена таким образом, что верхняя сторона ткани чувствительна к влажности. 15. Устройство по одному из пп.1-14, отличающееся тем, что содержит блок оценки (41) влажности,соединенный с устройством (40) обнаружения влажности. 16. Устройство по п.15, отличающееся тем, что содержит присоединительный блок (150; 170), к которому может подключаться устройство (40) обнаружения влажности. 17. Устройство по п.16, отличающееся тем, что присоединительный блок (150; 170) содержит четыре присоединительных контакта (156-159; 181-184), причем два присоединительных контакта (160, 164; 181, 184) присоединены к соединительному кабелю (42) для создания электрического соединения между блоком оценки (41) и устройством (40) обнаружения влажности, а два присоединительных контакта (162,163; 182, 183) электрически соединены между собой через нагрузочный резистор (R). 18. Устройство по п.17, отличающееся тем, что присоединительный блок (150; 170) выполнен в виде зажимного устройства для зажима ткани. 19. Применение устройства по одному из пп.1-18 для контроля артериального и/или венозного сосудистого доступа при экстракорпоральной обработке крови, при которой кровь пациента по артериальной трубке, содержащей артериальную канюлю, отводится от него, а по венозной трубке, содержащей венозную пункционную канюлю, подводится к пациенту. 20. Устройство обработки крови с системой (I) экстракорпорального кровообращения, содержащей артериальную трубку (6) с артериальной канюлей (5) и венозную трубку (7) с венозной канюлей (8), при контроле артериального и/или венозного сосудистого доступа, содержащее устройство по одному из пп.1-18. 21. Способ изготовления устройства обнаружения влажности кожи пациента, включающий в себя следующие этапы: вырабатывают ткань из непроводящих и проводящих основных и уточных нитей, причем проводящие и непроводящие основные и уточные нити располагают так, что они образуют электропроводящую структуру; разделяют ткань на отдельные устройства обнаружения влажности. 22. Способ по п.21, отличающийся тем, что на прикладываемую к коже пациента сторону ткани наносят клеевой слой или клеевую пленку, а на клеевой слой или клеевую пленку наносят закрывающий их покрывной материал. 23. Способ по п.22, отличающийся тем, что клеевой слой или клеевую пленку выполняют влагонепроницаемыми.
