Архитектурная конструкция

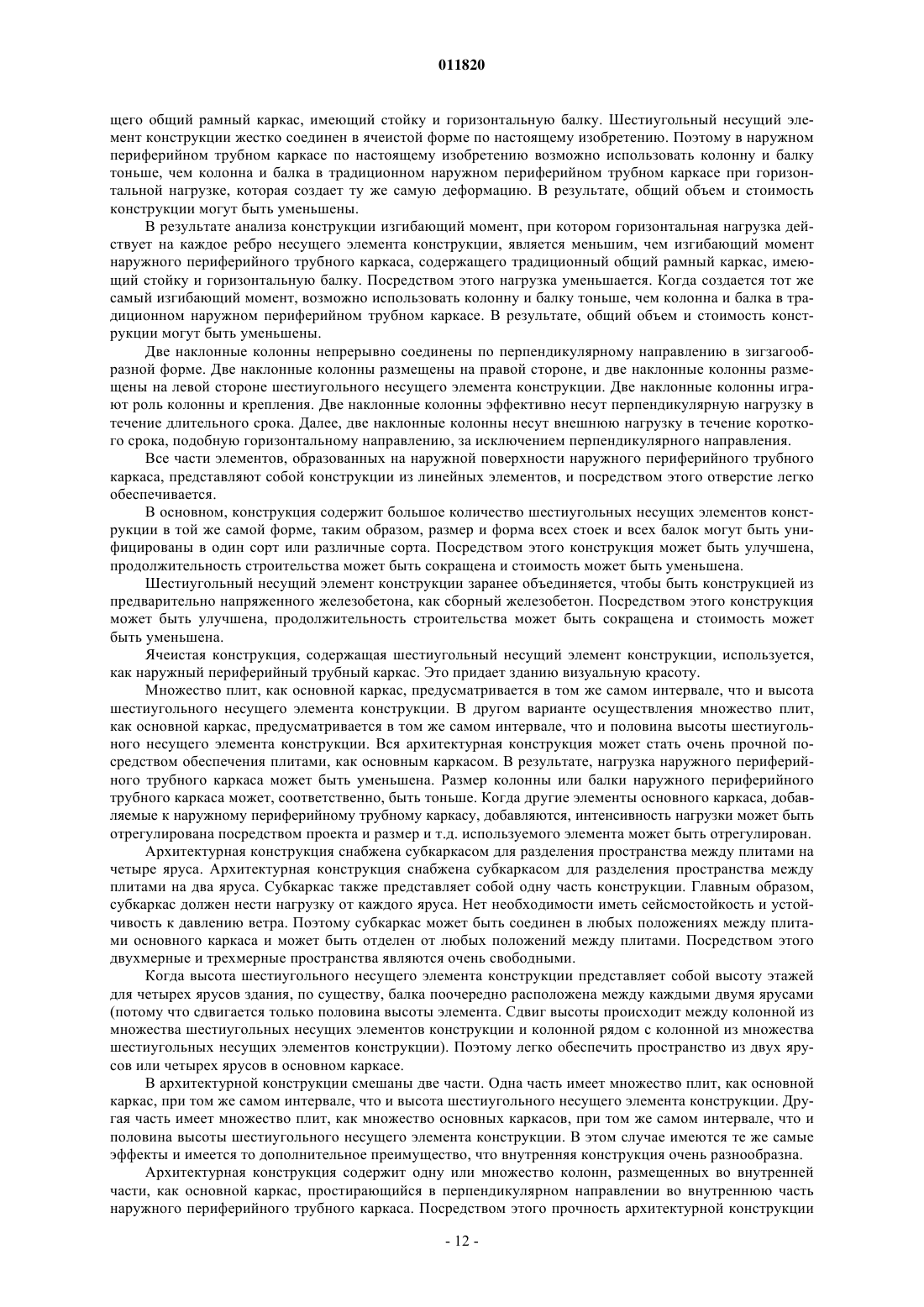

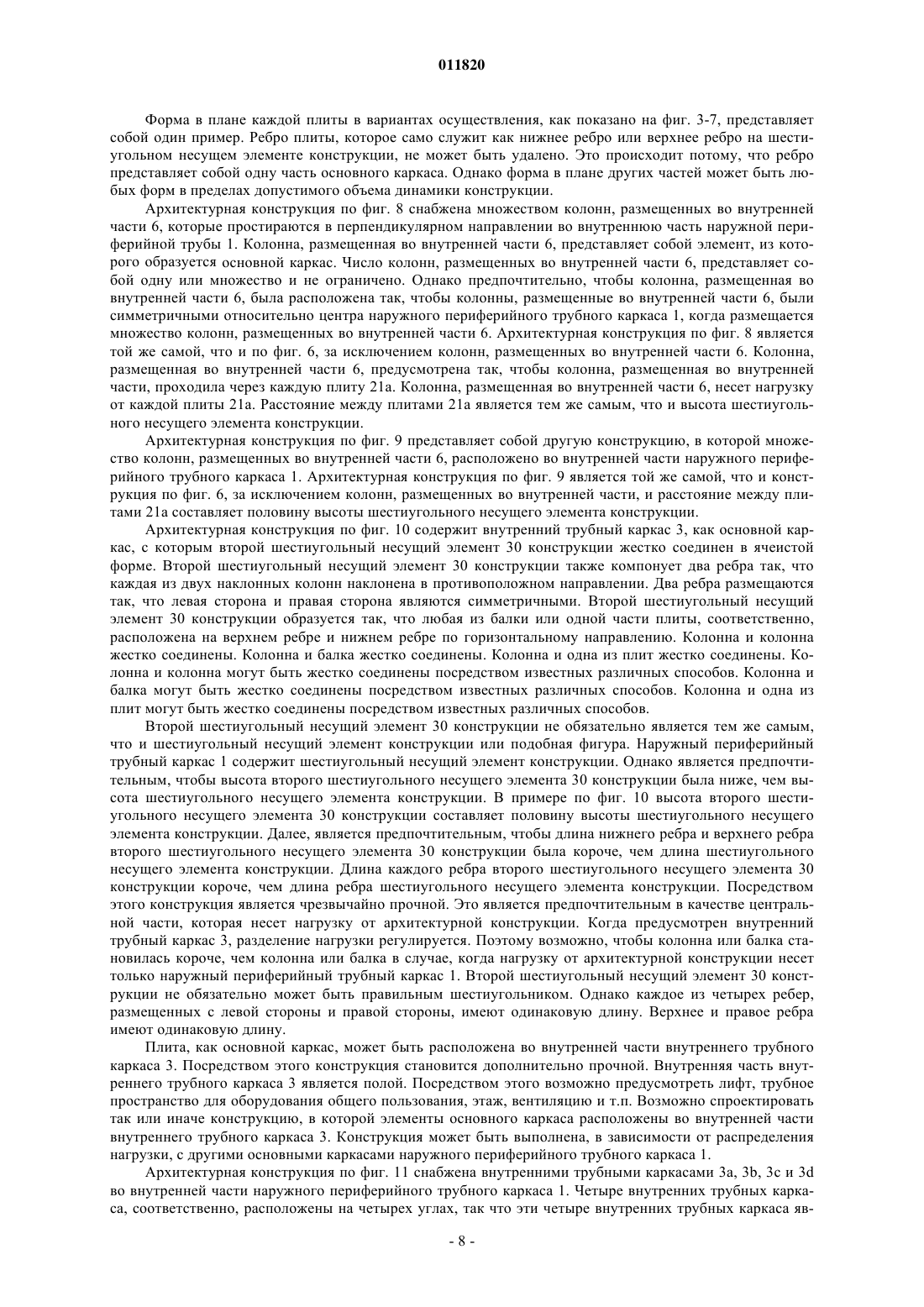

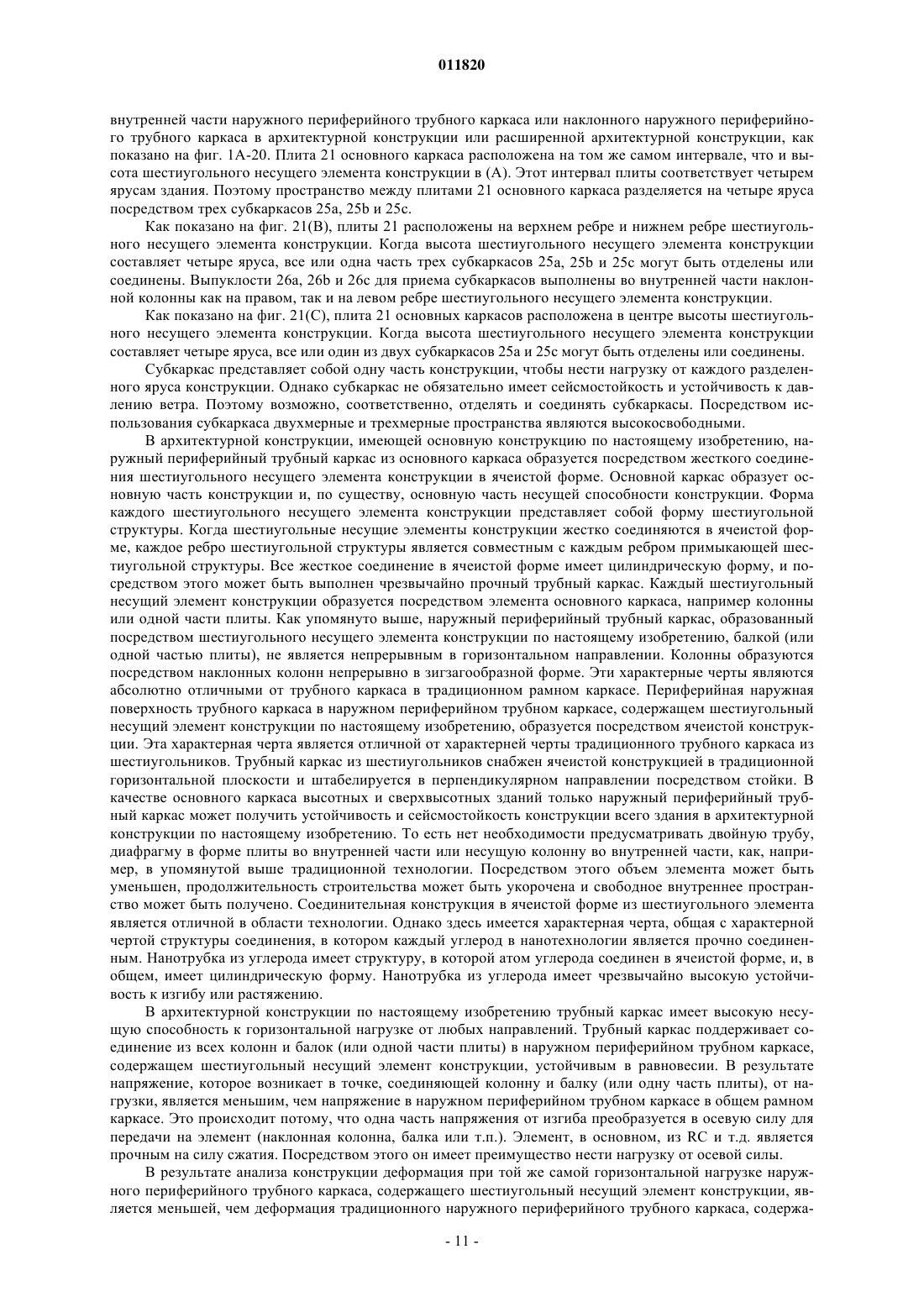

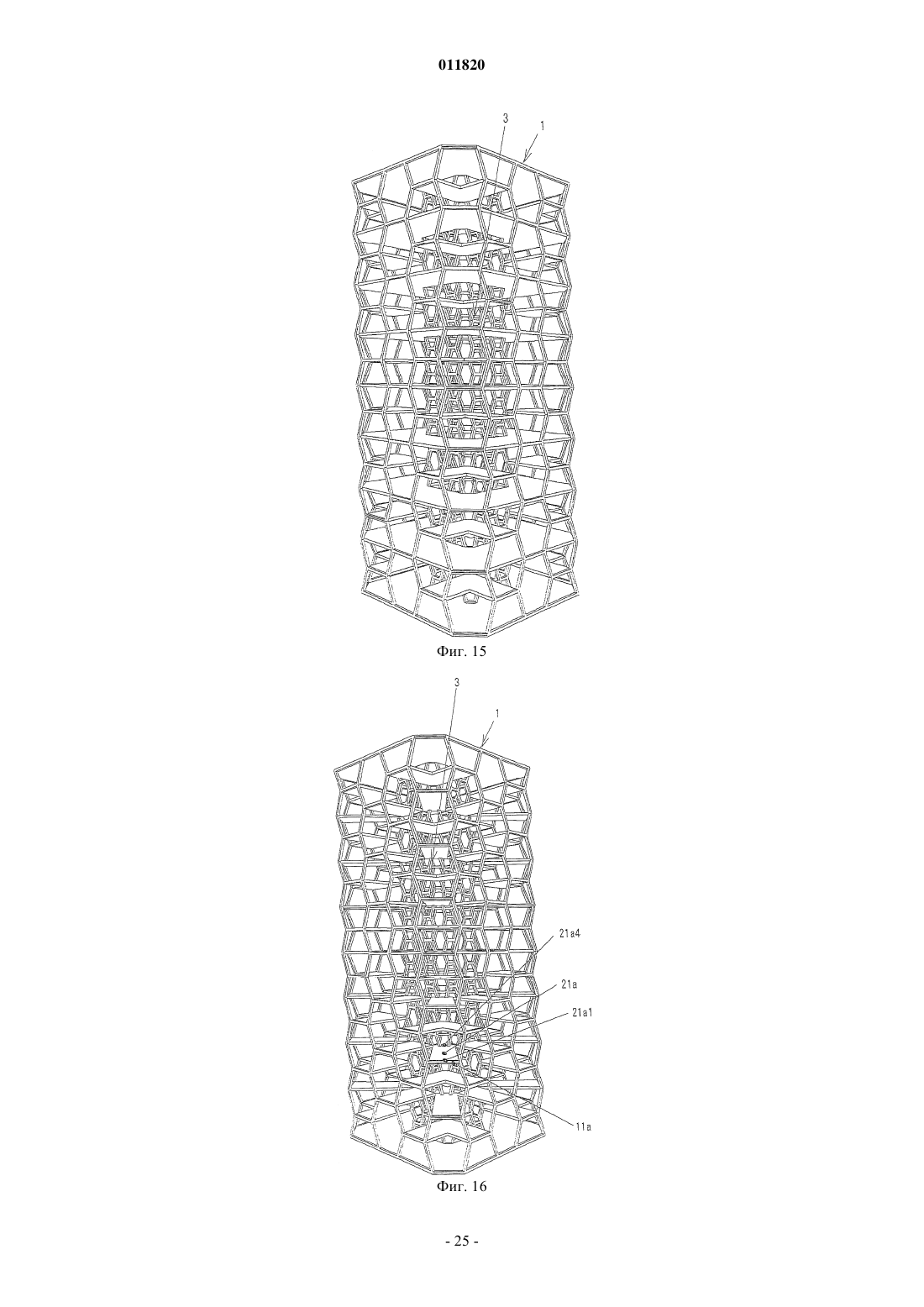

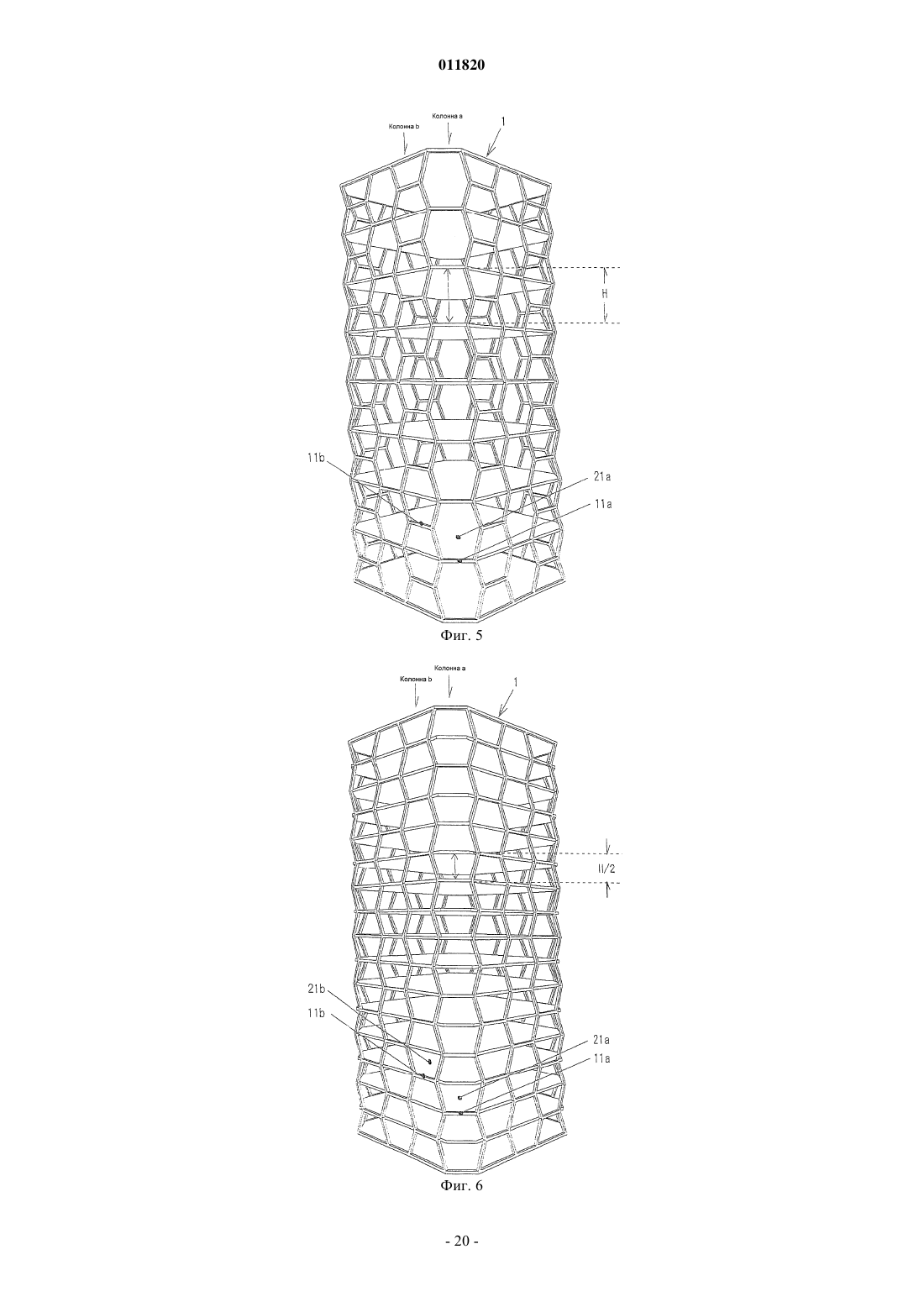

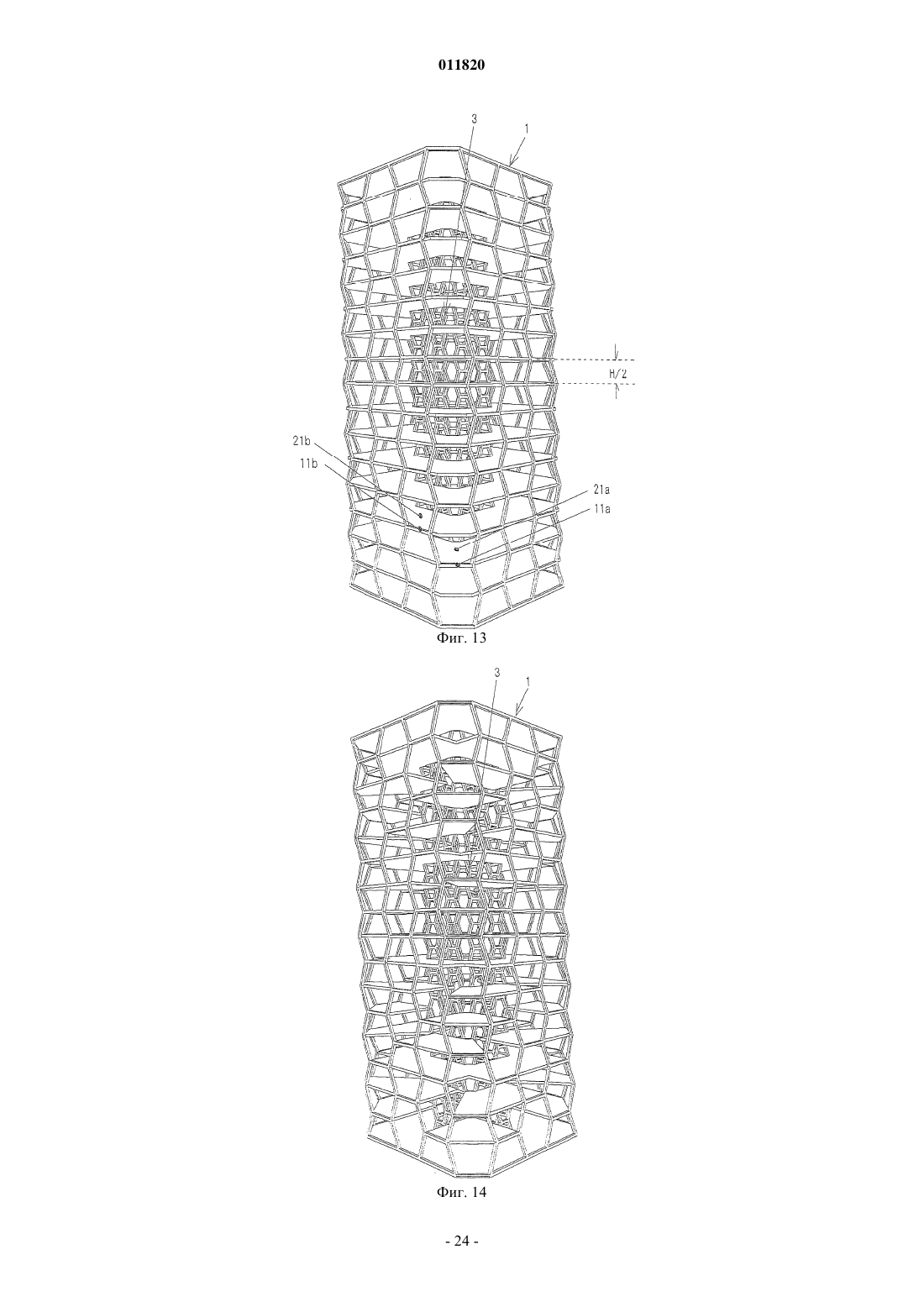

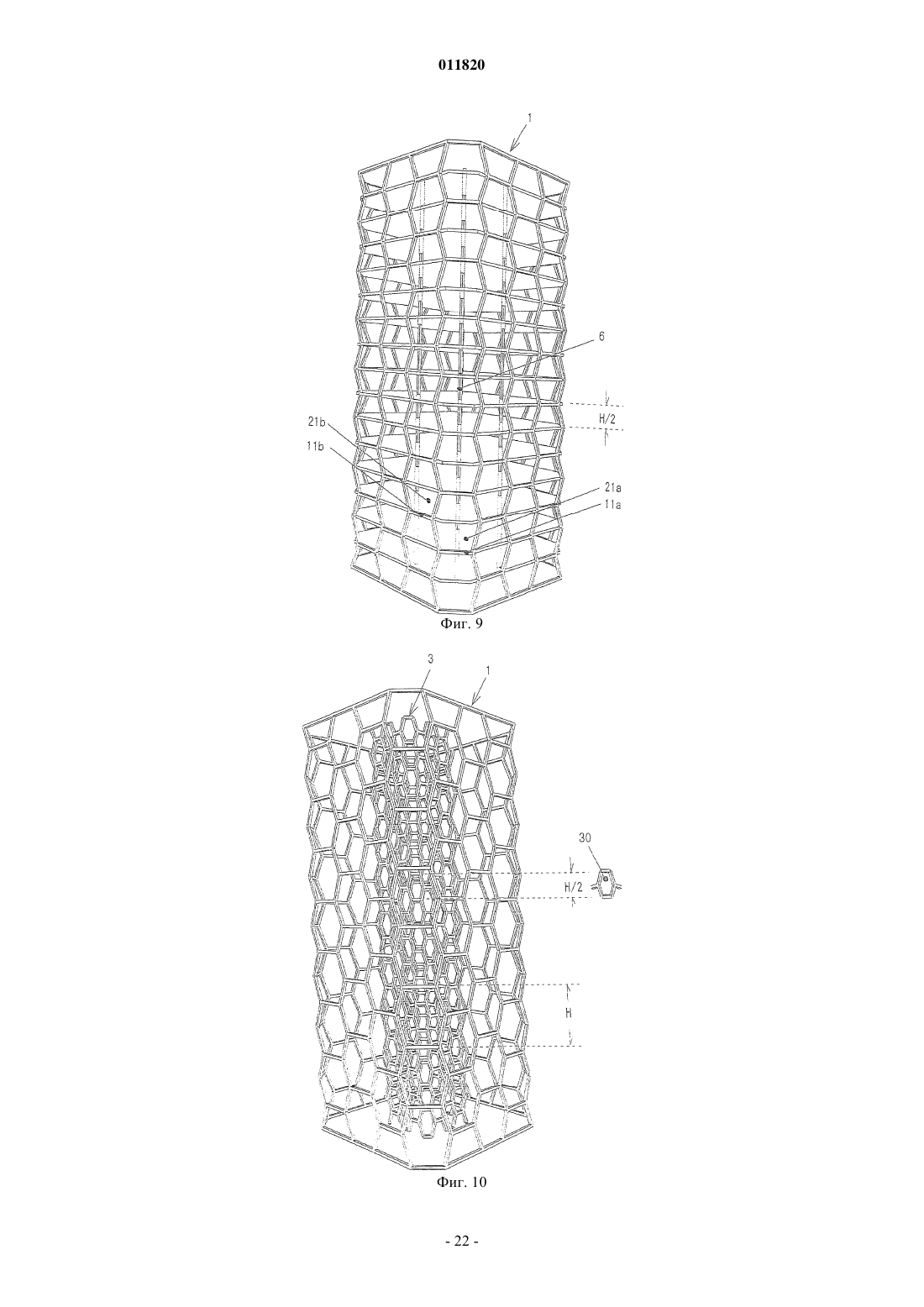

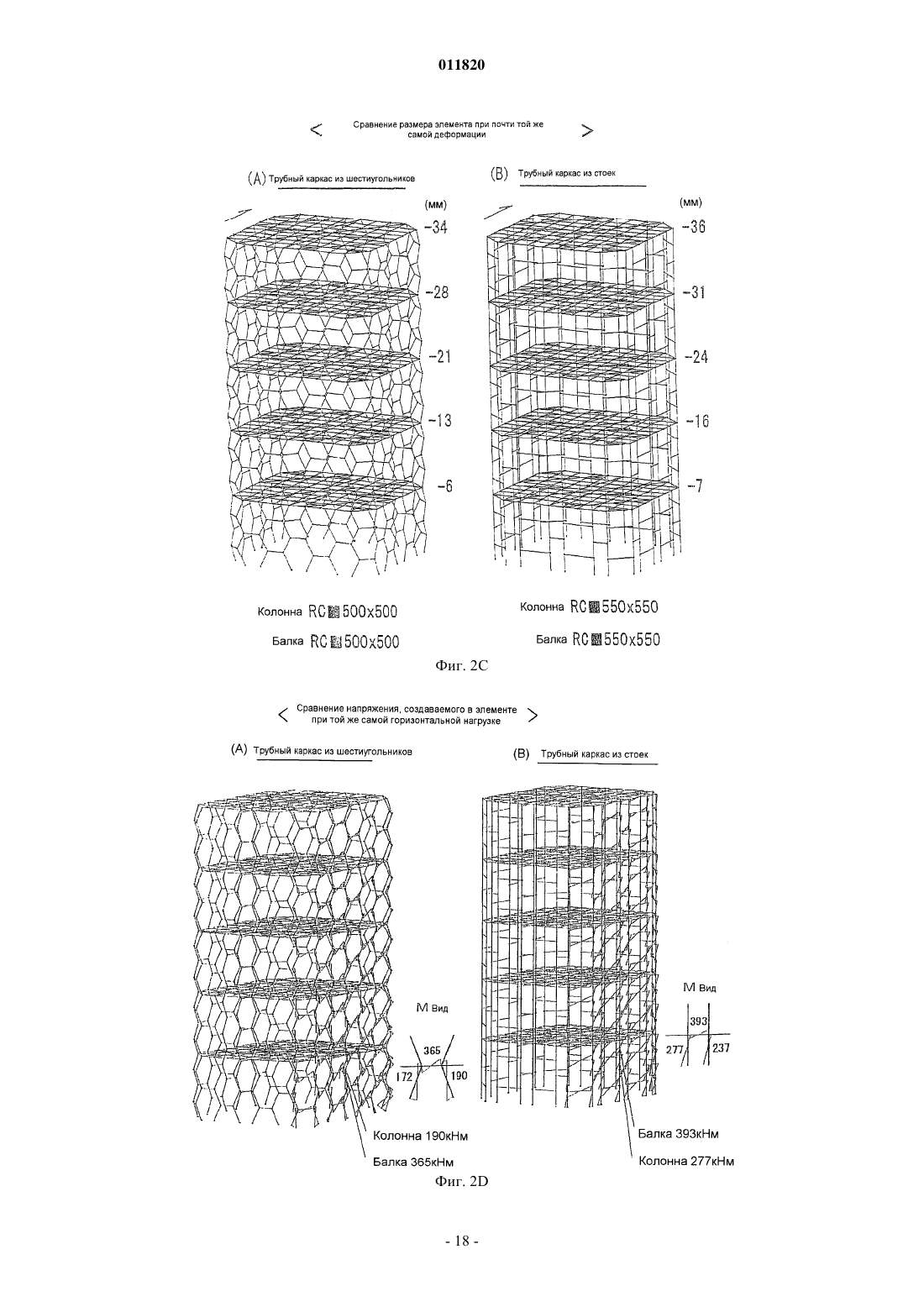

011820 Настоящее изобретение относится к архитектурной конструкции, более конкретно настоящее изобретение относится к конструкции, имеющей трубную конструкцию или конструкцию остова. Традиционно, рамный каркас (жесткий каркас) хорошо известен как архитектурная конструкция высотной или сверхвысотной архитектурной конструкции. Рамный каркас содержит колонну и балку,объединенные в форме трехмерной структуры. Однако она имеет недостаток, заключающийся в том, что внутренняя конструкция очень ограничена, потому что балки расположены между всеми колоннами. В противоположность этому, трубный каркас содержит колонны, которые непрерывно расположены по наружной периферии здания, и балки, соединяющие колонны. Трубный каркас дает возможность получить пространство без колонны или балки во внутренней части. Это дает то преимущество, что конструкция имеет высокую свободу. Кроме того, все здание деформируется в форме трубы, посредством этого сейсмостойкость и устойчивость к давлению ветра являются превосходными. В патентной ссылке 1 зона общего пользования образуется в центре и жилая зона образуется на наружной периферии. Образуется наружный периферийный трубный каркас. Конструкция наружного периферийного трубного каркаса представляет собой общий рамный каркас в форме четырехугольной структуры, имеющий наружную периферийную колонну на наружной периферии жилой зоны и наружную периферийную балку между колоннами. Образуется внутренний периферийный трубный каркас. Конструкция внутреннего периферийного трубного каркаса представляет собой общий рамный каркас,содержащий внутреннюю периферийную колонну и внутреннюю балку между внутренними периферийными колоннами, в зоне общего пользования. В этой публикации раскрыта двойная трубная конструкция, имеющая наружный периферийный трубный каркас и внутренний периферийный трубный каркас. В патентной ссылке 2 также раскрыта двойная трубная конструкция, имеющая наружный периферийный каркас и внутренний периферийный каркас. Наружный периферийный каркас и внутренний периферийный каркас представляют собой общие рамные каркасы. В патентной ссылке 3 раскрыто здание, имеющее наружный периферийный трубный каркас, в котором размещены крепления, пересекающиеся внутри структур общего рамного каркаса, содержащего вертикальную колонну и горизонтальную балку. Во внутренней части этот внешний периферийный трубный каркас имеет диафрагму в форме плиты для получения устойчивости и прочности подобно традиционному рамному каркасу. Традиционно, ячеистая конструкция, в которой шестиугольные структуры непрерывно соединяются, известна как прочная конструкция. Ячеистая конструкция используется в различных точках здания и элементе здания (раскрывается в патентной ссылке 4, патентной ссылке 5 и т.д.). В конструкции, примененной в трубном каркасе, ячеистая конструкция образована посредством непрерывного соединения шестиугольных элементов в горизонтальной плоскости, например, как раскрыто в патентной ссылке 6. Известно, что ячеистая конструкция, как упомянуто выше, штабелирована посредством стойки. Ячеистая конструкция штабелирована в перпендикулярном направлении. В ссылке 1 раскрыто здание, в котором стальной элемент в ячеистой форме расположен по направлению изогнутой поверхности и колонна несет нагрузку от внутренней части здания. В стальном элементе в ячеистой форме по направлению поверхности этого здания шестиугольные структуры, имеющие ту же форму, не одинаково соединяются для равновесия. Каждое ребро структуры не является, в общем,линейной деталью (колонна или балка и т.д.). Ссылка 1 - не прошедшая экспертизу заявка на патент Японии 2002-317565,ссылка 2 - не прошедшая экспертизу заявка на патент Японии 2004-251056,ссылка 3 - не прошедшая экспертизу заявка на патент ЯпонииH07-197535,ссылка 4 - не прошедшая экспертизу заявка на патент ЯпонииН 09-4130,ссылка 5 - не прошедшая экспертизу заявка на патент ЯпонииH 10-18431,ссылка 6 - не прошедшая экспертизу заявка на патент ЯпонииH 09-60301. Ссылка 1: Imagining Ground Zero (P.137), написано Suzanne Stephence, переведено Hiroko Shimoyama,опубликовано 1 декабря 2004 и опубликовано EKnowledge. Основная конструкция традиционного трубного каркаса представляет собой, в общем, рамный каркас, в котором соединены четырехугольные структуры. Четырехугольные структуры содержат вертикальную колонну (стойку) и горизонтальную балку. Для обеспечения некоторой устойчивости конструкции и некоторой сейсмостойкости в высотном здании или сверхвысотном здании только наружного периферийного трубного каркаса недостаточно. Колонны наружного периферийного трубного каркаса и/или внутреннего трубного каркаса расположены более чем в нескольких скоплениях. Обеспечивается внутренний трубный каркас. Наружный периферийный трубный каркас и внутренний трубный каркас соединены посредством плоской плиты или специальной балки. Дополнительно, субкаркас включается в наружный периферийный трубный каркас. Множество наружных периферийных трубных каркасов непрерывно соединены друг с другом. В большинстве случаев вышеупомянутые различные ограничения конструкции являются существенными. Например, существенно, чтобы каркас был, по меньшей мере,двойным трубным каркасом по патентным ссылкам 1 и 2. Существенно, чтобы диафрагма в форме горизонтальной плиты была расположена во внутренней части по патентной ссылке 3. Когда общий рамный каркас, содержащий стойку и горизонтальную балку в качестве основной кон-1 011820 струкции трубного каркаса, применяется как несущий элемент конструкции, различные ограничения необходимы для высотного здания, в особенности для сверхвысотного здания для получения прочности конструкции. В результате свобода конструкции снижается. Свобода является преимуществом трубного каркаса. В ячеистой конструкции, применяемой в трубном каркасе, ячеистая конструкция расположена в горизонтальной плоскости и штабелирована посредством стойки в перпендикулярном направлении, как раскрыто в патентной ссылке 6. Стойка подобно общему рамному каркасу несет перпендикулярную нагрузку. В ссылке 1 стальной элемент в ячеистой форме расположен по направлению поверхности. Однако несущая колонна является необходимой во внутренней части и только по направлению поверхности не переносится вся нагрузка. Поэтому задачей настоящего изобретения является обеспечение архитектурной конструкции, содержащей трубный каркас, имеющий новую основную конструкцию, которая отличается от основной конструкции традиционного трубного каркаса. В настоящем изобретении задачей является получение устойчивости и сейсмостойкости конструкции посредством только наружного периферийного трубного каркаса в архитектурной конструкции, применяемой в высотном и сверхвысотном зданиях. Устойчивость и сейсмостойкость конструкции по настоящему изобретению являются превосходящими традиционные конструкции. Кроме того, задачей является получение свободы конструкции, большей, чем свобода конструкции традиционного трубного рамного каркаса. В соответствии с одним аспектом настоящего изобретения архитектурная конструкция содержит наружный периферийный трубный каркас, как основной каркас, где каждое ребро шестиугольного несущего элемента конструкции, имеющего шесть ребер, является совместным с примыкающим элементом и каждое ребро жестко соединяется с примыкающим элементом в ячеистой форме; в которой шестиугольный несущий элемент конструкции компонует два ребра так, что правое и левое являются симметричными, два ребра, где две наклонные колонны, наклоненные в противоположном направлении, соединены, и любая балка или одна часть плиты, соответственно, расположены на верхней стороне и нижней стороне по горизонтальному направлению. В соответствии с настоящим изобретением архитектурная конструкция может содержать множество плит, как основной каркас, при том же самом интервале, что и высота шестиугольного несущего элемента конструкции. В соответствии с настоящим изобретением архитектурная конструкция может также содержать субкаркас, в котором пространство между плитами разделено на четыре яруса. В соответствии с настоящим изобретением архитектурная конструкция может содержать множество плит, как основной каркас, при том же самом интервале, что и половина высоты шестиугольного несущего элемента конструкции. В соответствии с другим аспектом настоящего изобретения архитектурная конструкция содержит субкаркас, в котором пространство между плитами разделено на два яруса. В соответствии с аспектом настоящего изобретения архитектурная конструкция содержит часть, имеющую множество плит, как основной каркас, при том же интервале, что и высота шестиугольного несущего элемента конструкции, и часть, имеющую множество плит, как множество основных каркасов, при том же интервале, что и половина высоты шестиугольного несущего элемента конструкции. В соответствии с аспектом настоящего изобретения архитектурная конструкция содержит одну или множество колонн, размещенных во внутренней части, как основной каркас, простирающийся в перпендикулярном направлении во внутреннюю часть наружного периферийного трубного каркаса. В соответствии с другим аспектом настоящего изобретения архитектурная конструкция содержит один или множество внутренних трубных каркасов, как основной каркас, где второй шестиугольный несущий элемент конструкции жестко соединяется в ячеистой форме во внутренней части наружного периферийного трубного каркаса. В соответствии с еще одним аспектом настоящего изобретения предусмотрена архитектурная конструкция, в которой высота второго шестиугольного несущего элемента конструкции составляет половину высоты второго шестиугольного несущего элемента конструкции. В соответствии с другим аспектом настоящего изобретения предусмотрена архитектурная конструкция, в которой наружный периферийный трубный каркас и внутренний трубный каркас соединяются посредством плиты или балки, как основной каркас. В соответствии с другим аспектом настоящего изобретения архитектурная конструкция содержит плиту, как основной каркас, во внутренней части внутреннего трубного каркаса. В соответствии с другим аспектом настоящего изобретения предусмотрена архитектурная конструкция, в которой внутренняя часть внутреннего трубного каркаса является полой. В соответствии с еще одним аспектом настоящего изобретения предусмотрена архитектурная конструкция, в которой плита представляет собой плоскую плиту или плиту с балкой, когда плита предусматривается как основной каркас. В соответствии с еще одним аспектом настоящего изобретения архитектурная конструкция содержит часть в форме купола, в которой множество пятиугольных несущих элементов конструкции вставля-2 011820 ется в верхнюю часть наружного периферийного трубного каркаса. В соответствии с другим аспектом настоящего изобретения архитектурная конструкция содержит трубную часть переменной ширины, так что множество пятиугольных несущих элементов конструкции вставляется в одну часть по направлению оси наружного периферийного трубного каркаса; в которой ширина наружного периферийного трубного каркаса в верхней трубной части переменной ширины является более узкой, чем ширина наружного периферийного трубного каркаса в нижней части. В соответствии с еще одним аспектом настоящего изобретения расширенная архитектурная конструкция содержит множество архитектурных конструкций, где две примыкающие архитектурные конструкции являются совместными с шестиугольным несущим элементом конструкции одной части каждого наружного периферийного трубного каркаса и две примыкающие архитектурные конструкции соединяются друг с другом. В соответствии с другим аспектом настоящего изобретения расширенная архитектурная конструкция содержит множество архитектурных конструкций, где каждая из множества архитектурных конструкций отделяется промежутками друг от друга и соединяется посредством балки или плиты, как основной каркас. В соответствии с другим аспектом настоящего изобретения архитектурная конструкция содержит два наклонных наружных периферийных трубных каркаса, соединенных в форме X или в форме ; в которой каждый из двух наклонных наружных периферийных трубных каркасов жестко соединяет шестиугольный несущий элемент конструкции в ячеистой форме, чтобы образовать основной каркас. В соответствии с еще одним аспектом настоящего изобретения архитектурная конструкция содержит наклонный внутренний трубный каркас, как основной каркас, в котором второй шестиугольный несущий элемент конструкции жестко соединяется в ячеистой форме во внутренней части каждого из двух наклонных наружных периферийных трубных каркасов. Сущность настоящего изобретения не обязательно охватывает все необходимые характерные черты, так что изобретение может также быть комбинацией, представляющей собой часть другой, более широкой комбинации этих описанных характерных черт. Сущность изобретения поясняется на чертежах, где фиг. 1A представляет собой внешний перспективный вид одного примера архитектурной конструкции в соответствии с настоящим вариантом осуществления; фиг. 1B представляет собой увеличенный вид части одного примера в соответствии с настоящим вариантом осуществления; фиг. 1 С представляет собой вид в плане одного примера в соответствии с настоящим вариантом осуществления; фиг. 2 А представляет собой объяснительный вид анализа конструкции, чтобы сравнить настоящее изобретение с традиционной технологией; фиг. 2 В представляет собой вид, показывающий результат, чтобы сравнить деформацию между настоящим изобретением и традиционной технологией; фиг. 2 С представляет собой вид, показывающий результат, чтобы сравнить элемент, имеющий отношение к деформации, между настоящим изобретением и традиционной технологией; фиг. 2D представляет собой вид, показывающий результат, чтобы сравнить напряжение от горизонтальной нагрузки между настоящим изобретением и традиционной технологией; фиг. 3 представляет собой вид одного примера архитектурной конструкции в соответствии с настоящим вариантом осуществления; фиг. 4 представляет собой вид одного примера архитектурной конструкции в соответствии с настоящим вариантом осуществления; фиг. 5 представляет собой вид одного примера архитектурной конструкции в соответствии с настоящим вариантом осуществления; фиг. 6 представляет собой вид одного примера архитектурной конструкции в соответствии с настоящим вариантом осуществления; фиг. 7 представляет собой вид одного примера архитектурной конструкции в соответствии с настоящим вариантом осуществления; фиг. 8 представляет собой вид одного примера, имеющего колонны, размещенные во внутренней части архитектурной конструкции в соответствии с настоящим вариантом осуществления; фиг. 9 представляет собой внешний перспективный вид одного примера, имеющего колонны, размещенные во внутренней части; фиг. 10 представляет собой внешний перспективный вид одного примера, имеющего внутренний трубный каркас; фиг. 11 представляет собой внешний перспективный вид одного примера, имеющего внутренний трубный каркас, в архитектурной конструкции в соответствии с настоящим изобретением; фиг. 12 представляет собой внешний перспективный вид одного примера, имеющего внутренний трубный каркас; фиг. 13 представляет собой внешний перспективный вид одного примера, имеющего внутренний трубный каркас;-3 011820 фиг. 14 представляет собой внешний перспективный вид одного примера, имеющего внутренний трубный каркас; фиг. 15 представляет собой внешний перспективный вид одного примера, имеющего внутренний трубный каркас; фиг. 16 представляет собой внешний перспективный вид одного примера, имеющего внутренний трубный каркас; фиг. 17 представляет собой внешний перспективный вид одного примера, имеющего часть в форме купола в верхней части; фиг. 18 представляет собой внешний перспективный вид одного примера, имеющего трубную часть с переменной шириной в одной части наружного периферийного трубного каркаса; фиг. 19 представляет собой внешний перспективный вид, показывающий один пример расширенной архитектурной конструкции, содержащей множество архитектурных конструкций, имеющих наружный периферийный трубный каркас по фиг. от 1A до 18; фиг. 20A представляет собой внешний перспективный вид архитектурной конструкции, имеющей два наклонных наружных периферийных трубных каркаса, соединенных в форме X; фиг. 20 В представляет собой краткий вид в поперечном разрезе по горизонтальному направлению части, чтобы соединять наклонные наружные периферийные трубные каркасы; фиг. 21 представляет собой вид, показывающий субкаркас, предусмотренный в архитектурной конструкции или расширенной архитектурной конструкции, показанной на фиг. от 1A до 20. Изобретение ниже описано на основе предпочтительных вариантов осуществления, которые не предназначены, чтобы ограничивать объем настоящего изобретения, но, скорее, чтобы служить примером изобретения. Все характерные черты и их сочетания, описанные в вариантах осуществления, не обязательно являются существенными для изобретения. На фиг. 1 А-1 С показан один вариант осуществления архитектурной конструкции в соответствии с настоящим изобретением. Фиг. 1A представляет собой внешний перспективный вид. Фиг. 1B представляет собой увеличенный вид части. Фиг. 1 С представляет собой вид в плане. На фиг. 1A изображен наружный периферийный трубный каркас 1, который является основным каркасом архитектурной конструкции. Наружный периферийный трубный каркас 1 имеет цилиндрическую, а именно трубную, форму. Цилиндр в трубной форме образуется посредством жесткого соединения шестиугольного несущего элемента конструкции в ячеистой форме. Шестиугольный несущий элемент конструкции содержит шесть ребер. Ось трубы простирается в перпендикулярном направлении. Основной каркас представляет собой основную часть конструкции и, по существу, основную часть устойчивости конструкции. Каждое ребро шестиугольного несущего элемента конструкции представляет собой несущий элемент конструкции основного каркаса. Элемент представляет собой колонну, балку или частичную часть плиты. В примере, показанном на фигуре, все ребра шестиугольного несущего элемента конструкции содержат колонну и балку. В примере, показанном на фигуре, цилиндр представляет собой многоугольный цилиндр. Однако цилиндр может быть круглым цилиндром. Архитектурная конструкция в соответствии с настоящим изобретением, в основном, образуется посредством шестиугольного несущего элемента конструкции, в которой весь наружный периферийный трубный каркас 1 соединен в ячеистой форме. В объеме настоящего изобретения или в объеме, допустимом динамикой конструкции, однако, объем настоящего изобретения включает конструкции, чтобы объединить конструкции, кроме шестиугольного несущего элемента конструкции, в одну часть наружного периферийного трубного каркаса 1. На фиг. 1B показана увеличенная фигура одной части наружного периферийного трубного каркаса 1 по фиг. 1A. Один шестиугольный несущий элемент 10 конструкции размещает элементы, которые содержит основной каркас, на шести ребрах - нижнем ребре 11, верхнем ребре 12, нижнем левом ребре 13,верхнем левом ребре 14, нижнем правом ребре 15 и верхнем правом ребре 16. Шестиугольная структура образуется посредством соединенных элементов. Далее, периферия одного шестиугольного несущего элемента 10 конструкции окружена шестью шестиугольными несущими элементами конструкции той же самой формы. Каждое ребро является совместным с шестиугольным несущим элементом конструкции,который является примыкающим к каждому ребру. Половина высоты шестиугольного несущего элемента конструкции чередуется между колонной а и колонной b. Колонна а содержит множество шестиугольных несущих элементов конструкции, соединенных по перпендикулярному направлению G. Колонна b рядом с колонной а содержит множество шестиугольных несущих элементов конструкции, соединенных по перпендикулярному направлению G. Колонна а и колонна b поочередно расположены по периферии трубы. Шестиугольный несущий элемент 10 конструкции имеет форму, в которой левая сторона и правая сторона являются симметричными. Две наклонные колонны наклонены в противоположном направлении вдоль перпендикулярного направления G. Правое ребро содержит нижнее правое ребро 15 и верхнее правое ребро 16. Нижнее правое ребро 15 и верхнее правое ребро 16 соединяются и компонуются в шестиугольный несущий элемент 10 конструкции. Нижнее правое ребро 15 и верхнее правое ребро 16 представляют собой две наклонные колонны. Нижнее правое ребро 15 наклонено под углом - относительно-4 011820 перпендикулярного направления G. Верхнее правое ребро 16 наклонено под угломотносительно перпендикулярного направления G. Левое ребро содержит нижнее левое ребро 13 и верхнее левое ребро 14. Нижнее левое ребро 13 и верхнее левое ребро 14 наклоняются подобно нижнему правому ребру 15 и верхнему правому ребру 16. В примере, показанном на фиг. 1 С, форма в плане наружного периферийного трубного каркаса 1 является почти четырехугольной. Наружная поверхность шестиугольного несущего элемента 10 конструкции, размещенного у четырех углов на форме в плане, направлена к вершине четырехугольника. Поэтому четыре угла на форме в плане представляют собой форму с вырезом. Форма в плане наружного периферийного трубного каркаса 1 может быть круглой или любой многоугольной. Также форма в плане может быть формой, которая включает вогнутую часть. В примере шестиугольный несущий элемент 10 конструкции может содержать колонну и балку. Ребра нижнего левого ребра 13, верхнего левого ребра 14, нижнего правого ребра 15 и верхнего правого ребра 16 представляют собой наклонные колонны, как упомянуто выше. Нижнее ребро 11 и верхнее ребро 12 представляют собой балку или одну часть плиты. Каждая из колонн является жестко соединенной. Колонна и балка являются жестко соединенными. Колонна и одна часть плиты являются жестко соединенными. Каждая из колонн может быть соединена посредством известных различных способов. Колонна и балка могут быть соединены посредством известных различных способов. Колонна и одна часть плиты могут быть соединены посредством известных различных способов. Нижнее ребро 11 и верхнее ребро 12 могут быть балкой. Нижнее ребро 11 и верхнее ребро 12 могут быть одной частью плиты. Одно из нижнего ребра и верхнего ребра 12 может быть балкой, и другое может быть одной частью плиты. Одна часть плиты представляет собой, например, торцевую часть плиты(ссылка на фиг. 4, как упомянуто далее). Когда плита выступает из наружного периферийного трубного каркаса 1 как консоль, одна часть плиты представляет собой основание выступающей части. Плита, используемая как основной каркас, может быть либо плоской плитой, либо плитой, имеющей балку. Другие варианты осуществления, как упомянуто далее, являются теми же самыми. Предпочтительно использовать плоскую плиту, не имеющую балки, в свете того, чтобы пространство было свободным без ограничений. Масштаб шестиугольного несущего элемента 10 конструкции может быть задан различно. Например, высота шестиугольного несущего элемента 10 конструкции представляет собой высоту этажа для одного яруса здания. Однако высота шестиугольного несущего элемента 10 конструкции представляет собой высоту этажа для двух ярусов или четырех ярусов здания. Посредством этого предпочтительно,чтобы пространство было очень свободным. Шестиугольный несущий элемент 10 конструкции не обязательно должен быть правильным шестиугольником. Каждое из четырех ребер, размещенных слева и справа, имеет ту же самую длину. Верхнее ребро также имеет ту же самую длину, что и нижнее ребро. На фиг. 2 А-2D представлен результат сравнения двух моделей конструкции, соответствующих настоящему изобретению и традиционной технологии. Сошлемся на фиг. 2 А-2 В, на которых характерная черта конструкции для архитектурной конструкции в соответствии с настоящим изобретением будет описана ниже. Архитектурная конструкция имеет наружный периферийный трубный каркас, показанный на фиг. 1A. Фиг. 2 А представляет собой объяснение условий анализа конструкции, чтобы сравнить настоящее изобретение с традиционной технологией. На фиг. 2 В показан результат сравнения деформирования под действием горизонтальной нагрузки. На фиг. 2 С показан результат сравнения элементов, которые имеют отношение к деформациям. На фиг. 2D показан результат сравнения напряжения при горизонтальной нагрузке. В основном, конструкция трубного каркаса является высокоустойчивой. Трубный каркас представляет собой каркас, в котором большое число колонн (балка или одна часть плиты является наклонной) расположено на наружной периферийной части в равновесии. Сейсмостойкость и устойчивость к давлению ветра трубного каркаса являются превосходными. Архитектурная конструкция в соответствии с настоящим изобретением имеет не только характеристику традиционного трубного каркаса, но также следующий эффект. То есть все колонны представляют собой наклонные колонны и наклонные колонны непрерывно соединены по направлению вверх и вниз. Посредством этого возможно нести перпендикулярную нагрузку в течение длительного срока. Кроме того, возможно эффективно нести внешнюю горизонтальную нагрузку в течение короткого срока. То есть наклонные колонны служат как колоннами, так и креплениями одновременно. В наружном периферийном трубном каркасе, содержащем шестиугольный несущий элемент конструкции, напряжение от изгибающего момента, который возникает на колонне и балке (или одной части плиты) в связи с нагрузкой, является меньшим, чем напряжение в трубном каркасе. Трубный каркас представляет собой, в общем, рамный каркас, содержащий вертикальную колонну и горизонтальную балку. На фиг. 2 А (А) представлена модель конструкции трубного каркаса из шестиугольников из наружного периферийного трубного каркаса, в котором шестиугольный несущий элемент конструкции по настоящему изобретению жестко соединен в ячеистой форме. (В) представляет собой общую модель рамного каркаса, а именно трубного каркаса из стоек. В общем, рамный каркас содержит вертикальную колонну и горизонтальную балку. Условия для трубного каркаса из шестиугольников и трубного каркаса-5 011820 из стоек являются теми же самыми. Условия представляют собой форму в плане (наружная периферийная часть составляет 52,3 м), размер в плане (площадь 193,1 м) и размер по высоте (6 м 5 ярусов=30) всей модели конструкции. Число точек пересечения колонны и балки является тем же самым для каждой из моделей. Трубный каркас из шестиугольников представляет собой каркас, в котором каждая колонна трубного каркаса из стоек наклонена, как показано на фиг. 2 А. В первом анализе конструкции деформация сравнивается в случае, где колонна и балка являются элементами того же самого размера RC - 500 мм 500 мм, как показано на фиг. 2 В. Более подробно, применяется горизонтальная сила, которая является необходимой для конструкции по первому проекту, и производится анализ деформации. Числа по результату анализа показаны на фиг. 2 В. Деформация трубного каркаса (В) из стоек составляет максимально 50 мм. Деформация трубного каркаса (А) из шестиугольников составляет максимально 34 мм. Поэтому объем деформации трубного каркаса из шестиугольников меньше и конструкция трубного каркаса из шестиугольников более прочная, чем конструкция трубного каркаса из стоек. Во втором анализе конструкции размеры сечения элементов колонны и балки сравниваются в случае, где угол деформации обоих каркасов составляет 1/250, как показано на фиг. 2 С. В результате, размеры как колонны, так и балки трубного каркаса (В) из стоек составляют RC - 550 мм 550 мм, как показано внизу на фиг. 2 С. В противоположность этому, размеры как колонны, так и балки трубного каркаса (А) из шестиугольников составляют RC - 500 мм 500 мм. Поэтому в случае, где конструкция имеет почти ту же прочность, размеры в сечении как колонны, так и балки трубного каркаса из шестиугольников меньше, чем размеры трубного каркаса из стоек, и общий объем конструкции трубного каркаса из шестиугольников может быть уменьшен. В третьем анализе конструкции сравниваются напряжения между трубным каркасом из стоек и трубным каркасом из шестиугольников в тех же условиях, как показано на фиг. 2D. На фиг. 2D показан изгибающий момент для каждой колонны и каждой балки с правой стороны каждого трубного каркаса. Типичное число показано на диаграмме моментов, показанной справа снизу каждой фигуры. В результате анализа, для колонны трубного каркаса (В) из стоек он составляет 277 кНм и для балки он составляет 393 кНм. В противоположность, для колонны трубного каркаса (А) из шестиугольников он составляет 190 кНм и для балки составляет 365 кНм. Поэтому напряжение от изгибающего момента как для колонны, так и для балки трубного каркаса из шестиугольников меньше. Трубный каркас из шестиугольников может содержать меньшие элементы, и общий объем конструкции может быть уменьшен. В связи с вышеупомянутым результатом, конструкция наружного периферийного трубного каркаса,образованного посредством жесткого соединения шестиугольного несущего элемента конструкции в ячеистой форме, является более прочной, чем конструкция трубного каркаса из общего рамного каркаса,содержащего вертикальную колонну и горизонтальную балку. Сейсмостойкость и устойчивость к давлению ветра наружного периферийного трубного каркаса являются превосходными. В тех же условиях прочности общий объем конструкции наружного периферийного трубного каркаса, образованного посредством жесткого соединения шестиугольного несущего элемента конструкции в ячеистой форме, может дополнительно быть меньше, чем объем конструкции трубного каркаса общей рамной конструкции. Посредством этого количество материалов и минералов может быть уменьшено. Дополнительно стоимость конструкции может быть уменьшена. Архитектурная конструкция по настоящему изобретения может быть сооружена посредством различных конструкционных материалов. Различные конструкционные материалы представляют собой деревянную конструкцию, армированную конструкцию, RC конструкцию, SRC конструкцию, CFT конструкцию и конструкцию из предварительно напряженного бетона. Со ссылкой на фиг. 3-21, различные варианты осуществления архитектурной конструкции по настоящему изобретению будут описаны ниже. Подобно фиг. 1A, архитектурная конструкция по фиг. 3 снабжена наружным периферийным трубным каркасом 1, содержащим колонну и балку. Множество плит 21 а и 21b расположены во внутренней части наружного периферийного трубного каркаса 1. В шестиугольном несущем элементе конструкции из колонны, соединенной в перпендикулярном направлении, плиты 21 а, соответственно, соединены с балками 11 а верхнего ребра и нижнего ребра. С другой стороны, в шестиугольном несущем элементе конструкции в колонне b рядом с колонной а плиты 21b, соответственно, соединены с балками 11b верхнего ребра и нижнего ребра. Поэтому плита 21 а в колонне а и плита 21b в колонне b размещены так, что только расстояние в половину высоты шестиугольного несущего элемента конструкции разделяет их промежутком по направлению высоты. На фиг. 3 форма в плане плиты 21 а, соединенной с балкой 11 а шестиугольного несущего элемента конструкции колонны а, имеет вырез, так что торцевая часть 21 а 2 плиты 21 а направлена назад от наружной поверхности шестиугольного несущего элемента конструкции в колонне b. Форма в плане плиты 21b, соединенной с балкой 11b шестиугольного несущего элемента конструкции колонны b, имеет вырез,так что торцевая часть 21b2 плиты 21b направлена назад от наружной поверхности шестиугольного несущего элемента конструкции колонны а.-6 011820 Архитектурная конструкция по фиг. 4 снабжена наружным периферийным трубным каркасом 2, содержащим колонну и одну из плит. В этом варианте осуществления нет балки на нижнем ребре и верхнем ребре шестиугольного несущего элемента конструкции колонны, соединенной в перпендикулярном направлении. Торцевая часть 21a1 плиты 21 а, расположенная во внутренней части, соединена с торцевой частью наклонной колонны как на левой, так и на правой сторонах. Посредством этого содержатся нижнее ребро и верхнее ребро шестиугольного несущего элемента конструкции. С другой стороны, нет балки на нижнем ребре и верхнем ребре шестиугольного несущего элемента конструкции в примыкающей колонне b. Торцевая часть 21b1 плиты 21b, предусмотренной во внутренней части, соединяется с торцевой частью наклонной колонны как на левой, так и на правой сторонах. Посредством этого содержатся нижнее ребро и верхнее ребро шестиугольного несущего элемента конструкции. Плита 21 а колонны а и плита 21b колонны b поочередно размещаются так, что только расстояние в половину высоты шестиугольного несущего элемента конструкции разделяет их промежутком по направлению высоты. На фиг. 4 форма в плане плиты 21 а, соединенной с шестиугольным несущим элементом конструкции в колонне а, имеет вырез, так что торцевая часть 21 а 2 направлена назад от наружной поверхности шестиугольного несущего элемента конструкции в колонне b. Форма в плане плиты 21b, соединенной с шестиугольным несущим элементом конструкции в колонне b, имеет вырез, так что торцевая часть 21b2 плиты 21b направлена назад от наружной поверхности шестиугольного несущего элемента конструкции колонны а. Архитектурная конструкция по фиг. 5 имеет наружный периферийный трубный каркас 1. Множество плит 21 а расположены во внутренней части наружного периферийного трубного каркаса 1. В шестиугольном несущем элементе конструкции в колонне а, соединенном в перпендикулярном направлении,плиты 21 а соединены с плитами 11 а на нижнем ребре и верхнем ребре. С другой стороны, в шестиугольном несущем элементе конструкции колонны b рядом с колонной а плиты не соединены с плитами 11b нижнего ребра и верхнего ребра. Поэтому высота H шестиугольного несущего элемента конструкции представляет собой расстояние между плитами 21 а. Например, если расстояние между плитами 21 а предназначено для четырех ярусов здания, пространство между плитами 21 а может быть разделено на четыре яруса посредством субкаркаса, как упомянуто ниже. Предусмотрены плиты 21 а по фиг. 5. Каждая плита 21 а по фиг. 5 расположена по всему поперечному сечению наружного периферийного трубного каркаса. Подобно фиг. 1A, архитектурная конструкция по фиг. 6 снабжена наружным периферийным трубным каркасом 1, содержащим колонну и балку. Множество плит 21 а и 21b расположено во внутренней части наружного периферийного трубного каркаса 1. В шестиугольном несущем элементе конструкции в колонне а, соединенном в перпендикулярном направлении, плиты 21 а соединяются с балками 11 а верхнего ребра и нижнего ребра. С другой стороны, в шестиугольном несущем элементе конструкции колонны b рядом с колонной а плиты 21b соединены с плитами 11b нижнего ребра и верхнего ребра. Поэтому половина высоты H шестиугольного несущего элемента конструкции представляет собой расстояние между плитой 21 а и плитой 21b. Расстояние между плитой 21 а и плитой 21b предназначено для двух ярусов здания. Пространство между плитой 21 а и плитой 21b может быть разделено на два яруса посредством использования субкаркаса, как будет упомянуто в дальнейшем. Плита 21 а и плита 21b по фиг. 6 расположены по всему сечению наружного периферийного трубного каркаса. Подобно фиг. 1A, архитектурная конструкция по фиг. 7 снабжена наружным периферийным трубным каркасом 1, содержащим колонну и балку. Множество плит 21 а и 21b предусмотрено во внутренней части наружного периферийного трубного каркаса 1. В шестиугольном несущем элементе конструкции в колонне a1, соединенном в перпендикулярном направлении, плиты 21 а соединены с балками 11 а верхнего ребра и нижнего ребра. С другой стороны, в шестиугольном несущем элементе конструкции в примыкающей колонне b1 плиты 21b соединены с балками 11 а верхнего ребра и нижнего ребра. Поэтому половина высоты H шестиугольного несущего элемента конструкции представляет собой расстояние между плитой 21 а и плитой 21b. На фиг. 7 форма в плане плиты 21 а, соединенной с балкой 11 а шестиугольного несущего элемента конструкции в колонне a1, соответственно, имеет вырез, так что торцевая часть 21 а 2 направлена назад от наружной поверхности шестиугольного несущего элемента конструкции в колонне b1 с левой стороны. С другой стороны, торцевая часть 21 а 3 плиты 21 а размещена на наружной поверхности шестиугольного несущего элемента конструкции в колонне b2 с правой стороны. Форма в плане плиты 21b, соединенной с балкой 11b шестиугольного несущего элемента конструкции в колонне b1, соответственно, имеет вырез, так что торцевая часть 21b2 направлена назад от наружной поверхности шестиугольного несущего элемента конструкции в колонне a1 с правой стороны. С другой стороны, торцевая часть 21b3 плиты 21b размещается на наружной поверхности шестиугольного несущего элемента конструкции в колонне а 2 с левой стороны. Когда форма в плане плит 21 а и 21b образуется, как упомянуто выше, часть с высотой H шестиугольного несущего элемента конструкции и часть с половиной высоты H поочередно расположены на наружной поверхности шестиугольного несущего элемента конструкции в колонне a1 на расстоянии между плитами.-7 011820 Форма в плане каждой плиты в вариантах осуществления, как показано на фиг. 3-7, представляет собой один пример. Ребро плиты, которое само служит как нижнее ребро или верхнее ребро на шестиугольном несущем элементе конструкции, не может быть удалено. Это происходит потому, что ребро представляет собой одну часть основного каркаса. Однако форма в плане других частей может быть любых форм в пределах допустимого объема динамики конструкции. Архитектурная конструкция по фиг. 8 снабжена множеством колонн, размещенных во внутренней части 6, которые простираются в перпендикулярном направлении во внутреннюю часть наружной периферийной трубы 1. Колонна, размещенная во внутренней части 6, представляет собой элемент, из которого образуется основной каркас. Число колонн, размещенных во внутренней части 6, представляет собой одну или множество и не ограничено. Однако предпочтительно, чтобы колонна, размещенная во внутренней части 6, была расположена так, чтобы колонны, размещенные во внутренней части 6, были симметричными относительно центра наружного периферийного трубного каркаса 1, когда размещается множество колонн, размещенных во внутренней части 6. Архитектурная конструкция по фиг. 8 является той же самой, что и по фиг. 6, за исключением колонн, размещенных во внутренней части 6. Колонна,размещенная во внутренней части 6, предусмотрена так, чтобы колонна, размещенная во внутренней части, проходила через каждую плиту 21 а. Колонна, размещенная во внутренней части 6, несет нагрузку от каждой плиты 21 а. Расстояние между плитами 21 а является тем же самым, что и высота шестиугольного несущего элемента конструкции. Архитектурная конструкция по фиг. 9 представляет собой другую конструкцию, в которой множество колонн, размещенных во внутренней части 6, расположено во внутренней части наружного периферийного трубного каркаса 1. Архитектурная конструкция по фиг. 9 является той же самой, что и конструкция по фиг. 6, за исключением колонн, размещенных во внутренней части, и расстояние между плитами 21 а составляет половину высоты шестиугольного несущего элемента конструкции. Архитектурная конструкция по фиг. 10 содержит внутренний трубный каркас 3, как основной каркас, с которым второй шестиугольный несущий элемент 30 конструкции жестко соединен в ячеистой форме. Второй шестиугольный несущий элемент 30 конструкции также компонует два ребра так, что каждая из двух наклонных колонн наклонена в противоположном направлении. Два ребра размещаются так, что левая сторона и правая сторона являются симметричными. Второй шестиугольный несущий элемент 30 конструкции образуется так, что любая из балки или одной части плиты, соответственно,расположена на верхнем ребре и нижнем ребре по горизонтальному направлению. Колонна и колонна жестко соединены. Колонна и балка жестко соединены. Колонна и одна из плит жестко соединены. Колонна и колонна могут быть жестко соединены посредством известных различных способов. Колонна и балка могут быть жестко соединены посредством известных различных способов. Колонна и одна из плит могут быть жестко соединены посредством известных различных способов. Второй шестиугольный несущий элемент 30 конструкции не обязательно является тем же самым,что и шестиугольный несущий элемент конструкции или подобная фигура. Наружный периферийный трубный каркас 1 содержит шестиугольный несущий элемент конструкции. Однако является предпочтительным, чтобы высота второго шестиугольного несущего элемента 30 конструкции была ниже, чем высота шестиугольного несущего элемента конструкции. В примере по фиг. 10 высота второго шестиугольного несущего элемента 30 конструкции составляет половину высоты шестиугольного несущего элемента конструкции. Далее, является предпочтительным, чтобы длина нижнего ребра и верхнего ребра второго шестиугольного несущего элемента 30 конструкции была короче, чем длина шестиугольного несущего элемента конструкции. Длина каждого ребра второго шестиугольного несущего элемента 30 конструкции короче, чем длина ребра шестиугольного несущего элемента конструкции. Посредством этого конструкция является чрезвычайно прочной. Это является предпочтительным в качестве центральной части, которая несет нагрузку от архитектурной конструкции. Когда предусмотрен внутренний трубный каркас 3, разделение нагрузки регулируется. Поэтому возможно, чтобы колонна или балка становилась короче, чем колонна или балка в случае, когда нагрузку от архитектурной конструкции несет только наружный периферийный трубный каркас 1. Второй шестиугольный несущий элемент 30 конструкции не обязательно может быть правильным шестиугольником. Однако каждое из четырех ребер,размещенных с левой стороны и правой стороны, имеют одинаковую длину. Верхнее и правое ребра имеют одинаковую длину. Плита, как основной каркас, может быть расположена во внутренней части внутреннего трубного каркаса 3. Посредством этого конструкция становится дополнительно прочной. Внутренняя часть внутреннего трубного каркаса 3 является полой. Посредством этого возможно предусмотреть лифт, трубное пространство для оборудования общего пользования, этаж, вентиляцию и т.п. Возможно спроектировать так или иначе конструкцию, в которой элементы основного каркаса расположены во внутренней части внутреннего трубного каркаса 3. Конструкция может быть выполнена, в зависимости от распределения нагрузки, с другими основными каркасами наружного периферийного трубного каркаса 1. Архитектурная конструкция по фиг. 11 снабжена внутренними трубными каркасами 3 а, 3b, 3 с и 3d во внутренней части наружного периферийного трубного каркаса 1. Четыре внутренних трубных каркаса, соответственно, расположены на четырех углах, так что эти четыре внутренних трубных каркаса яв-8 011820 ляются симметричными относительно центра наружного периферийного трубного каркаса 1. Каждый из внутренних трубных каркасов выполнен так, чтобы каждый проходил через множество плит 21 во внутренней части наружного периферийного трубного каркаса 1. Расстояние между множеством плит 21 является тем же самым, что и высота H шестиугольного несущего элемента конструкции наружного периферийного трубного каркаса. Архитектурная конструкция по фиг. 12 снабжена внутренним трубным каркасом 3 в центре наружного периферийного трубного каркаса 1. Архитектурная конструкция по фиг. 12 снабжена множеством плит 21, расположенных в конструкции по фиг. 10. Внутренний трубный каркас 3 проходит через множество плит 21. Расстояние между множеством плит 21 является тем же самым, что и высота H шестиугольного несущего элемента конструкции наружного периферийного трубного каркаса. Архитектурная конструкция по фиг. 13 снабжена внутренним трубным каркасом 3 в центре наружного периферийного трубного каркаса 1. Архитектурная конструкция по фиг. 13 снабжена множеством плит 21, предусмотренных в конструкции по фиг. 10. Внутренний трубный каркас 3 проходит через множество плит 21. Расстояние между множеством плит 21 составляет половину высоты H шестиугольного несущего элемента конструкции наружного периферийного трубного каркаса. Архитектурные конструкции по фиг. 14 и 15 снабжены внутренним трубным каркасом 3 в центре наружного периферийного трубного каркаса 1. Форма плит модифицирована. Плиты расположены во внутренней части наружного периферийного трубного каркаса 1. Архитектурная конструкция по фиг. 16 снабжена внутренним трубным каркасом 3 в центре наружного периферийного трубного каркаса 1. На фиг. 16 торцевая часть 21a1 наружной части плиты 21 а соединена с балкой 11 а наружного периферийного трубного каркаса 1. С другой стороны, торцевая часть 21 а 4 внутренней части плиты 21 а соединена с колонной второго шестиугольного несущего элемента конструкции во внутреннем трубном каркасе 3. Посредством этого образуется нижнее ребро второго шестиугольного несущего элемента конструкции. На фиг. 16 наружный периферийный трубный каркас 1 соединен с внутренним трубным каркасом 3 посредством плиты 21 а и объединяется в одно целое. В одном варианте осуществления из других вариантов осуществления наружный периферийный трубный каркас может быть соединен с внутренним трубным каркасом посредством балки, как основной каркас (не показано на фигуре). В одном варианте осуществления из других вариантов осуществления плита, соединенная с наружным периферийным трубным каркасом, может пересекаться с внутренним трубным каркасом (не показано на фигуре). В архитектурной конструкции по фиг. 17 множество пятиугольных несущих элементов 40 конструкции вставляется в верхнюю часть наружного периферийного трубного каркаса 1. Посредством этого образуется закругленная часть 4 в форме купола. Часть 4 в форме купола закрывает верхнюю часть трубы. На фиг. 17 пятиугольный несущий элемент 40 конструкции вставляется в каждую колонну по периферии трубы. Как показано на фиг. 17, верхняя часть трубы может быть закрыта посредством вставки пятиугольного несущего элемента конструкции, соответственно. Верхняя часть трубы может быть закрыта не только в случае, где форма в плане наружного периферийного трубного каркаса 1 является круглой, но также в случае, где форма в плане наружного периферийного трубного каркаса 1 имеет любую форму (многоугольника и т.д.), кроме круглой. В архитектурной конструкции по фиг. 18 множество пятиугольных несущих элементов 50 конструкции вставляется в одну часть в центральном направлении наружного периферийного трубного каркаса 1. Посредством этого архитектурная конструкция имеет трубную часть 5 с изменяемой шириной для уменьшения ширины трубы. На фиг. 18 вершина каждого из двух пятиугольных несущих элементов 50 конструкции соединена по верхнему и нижнему направлениям. Соединенная часть вставляется в каждую колонну по направлению окружности трубы. Ширина трубы представляет собой диаметр в случае, когда форма в плане является кругом. Ширина трубы представляет собой средний диаметр или расширенную ширину и т.д. в случае, где форма в плане представляет собой любую форму (многоугольник и т.д.), кроме круга. Ширина трубы в верхней трубной части 5 с изменяемой шириной является более узкой, чем ширина в нижней части. Эта конструкция является предпочтительной для уменьшения нагрузки от верхнего яруса высотного или сверхвысотного здания. Трубная часть 5 с изменяемой шириной может быть предусмотрена во множестве точек вдоль центра одного наружного периферийного трубного каркаса. Фиг. 19 представляет собой внешний перспективный вид, показывающий один вариант осуществления расширенной архитектурной конструкции, содержащей множество архитектурных конструкций,из любых архитектурных конструкций, имеющих наружный периферийный трубный каркас, как описано на фиг. 1 А-18. На фиг. 19 четыре архитектурные конструкции 1a, 1b, 1c и 1d размещаются на четырех углах, так что каждая из четырех конструкций отделена промежутком друг от друга. Четыре архитектурные конструкции 1a, 1b, 1c и 1d соединены посредством множества плит 24, как основной каркас. В этом варианте осуществления одна архитектурная конструкция играет роль одной колонны в расширенной архитектурной конструкции. Каждая из архитектурных конструкций может быть соединена посредством балки.-9 011820 По другому варианту осуществления расширенной архитектурной конструкции, имеющей множество архитектурных конструкций по фиг. 1 А-18, архитектурные конструкции размещены так, что каждая архитектурная конструкция является примыкающей. Архитектурные конструкции соединяются так, что одна часть, шестиугольный несущий элемент конструкции наружного периферийного трубного каркаса,в каждой из двух примыкающих архитектурных конструкций является совместной (не показано на фигуре). Расширенная архитектурная конструкция образуется посредством соединения множества архитектурных конструкций в форме цепи. Архитектурная конструкция по фиг. 20A снабжена двумя наклонными наружными периферийными трубными каркасами 7 а и 7b, соединенными в форме X. Основной каркас образуется посредством соединения шестиугольного несущего элемента 70 конструкции из каждых двух наклонных наружных периферийных трубных каркасов 7 а и 7b в ячеистой форме. Фиг. 20 В представляет собой краткий вид в поперечном разрезе по горизонтальному направлению части, чтобы соединить два наклонных наружных периферийных трубных каркаса 7 а и 7b. Ось каждого из трубных каркасов 7 а и 7b наклоняется и продлевается в перпендикулярном направлении. Направление шестиугольного несущего элемента 70 конструкции является тем же самым направлением, что и шестиугольного несущего элемента конструкции в наружном периферийном трубном каркасе, показанном на фиг. 1 А-18. Шестиугольный несущий элемент 70 конструкции компонует два ребра двух наклонных колонн, наклоненных в противоположном направлении, которые соединяются. Две наклонные колонны наклоняются в противоположном направлении по перпендикулярному направлению. Два ребра размещаются так, что левая сторона и правая сторона являются симметричными. Шестиугольный несущий элемент 70 конструкции образуется так, что любая балка или одна часть плиты, соответственно, расположены на верхнем ребре и нижнем ребре по горизонтальному направлению. Колонна и колонна жестко соединены. Колонна и балка жестко соединены. Колонна и одна из плит жестко соединены. Колонна и колонна могут быть жестко соединены посредством известных различных способов. Колонна и балка могут быть жестко соединены посредством известных различных способов. Колонна и одна из плит могут быть жестко соединены посредством известных различных способов. Каждая из верхних частей двух наклонных наружных периферийных трубных каркасов может быть соединена в форме(не показано на фигуре), вместо соединения двух наклонных наружных периферийных трубных каркасов в форме X. Конструкция, в которой два наклонных наружных периферийных трубных каркаса соединены в форме X или в форме , является прочной конструкцией, имеющей превосходную сейсмостойкость и сопротивление давлению ветра. Архитектурная конструкция по фиг. 20A дополнительно содержит наклонные внутренние трубные каркасы 8 а и 8b, образующие основной каркас посредством жесткого соединения второго шестиугольного несущего элемента 80 конструкции в ячеистой форме во внутренней части каждого из двух наклонных наружных периферийных трубных каркасов 7 а и 7b, соответственно. Направление второго шестиугольного несущего элемента 80 конструкции каждого из них представляет собой то же самое направление,что и второго шестиугольного несущего элемента конструкции во внутреннем трубном каркасе, как показано на фиг. 11-16. То есть второй шестиугольный несущий элемент 80 конструкции снабжен двумя ребрами, в которых соединены наклонные колонны. Два ребра размещены так, что левая сторона и правая сторона являются симметричными. Два наклонных ребра наклонены так, что каждое из ребер наклоняется в противоположном направлении по перпендикулярному направлению. Второй шестиугольный несущий элемент 80 конструкции образуется так, что любая из балок или одна часть плиты, соответственно, расположена на верхнем ребре и нижнем ребре. Колонна и колонна, колонна и балка, колонна и одна из плит жестко соединены. Колонна и колонна, колонна и балка, колонна и одна из плит могут быть жестко соединены посредством известных различных способов. В предпочтительном варианте осуществления наклонный внутренний трубный каркас 8 а не перекрывается наклонным внутренним трубным каркасом 8b в точке, где наклонный наружный периферийный трубный каркас 7 а соединен с наклонным наружным периферийным трубным каркасом 7b. Наклонный внутренний трубный каркас 8 а является примыкающим к наклонному внутреннему трубному каркасу 8b, либо наклонный внутренний каркас 8 а и наклонный внутренний трубный каркас 8b разделяются промежутком. Когда наклонный внутренний трубный каркас 8 а является примыкающим к наклонному внутреннему трубному каркасу 8b, наклонный внутренний трубный каркас 8 а непосредственно соединен с наклонным внутренним трубным каркасом 8b. Когда наклонный внутренний трубный каркас 8 а и наклонный внутренний трубный каркас 8b разделяются промежутком, наклонный внутренний трубный каркас 8 а соединяется с наклонным внутренним трубным каркасом 8b посредством плиты или балки, как основной каркас. Плита или балка, как основной каркас, могут быть расположены во внутренней части наклонных внутренних трубных каркасов 8 а и 8b. Внутренняя часть наклонных внутренних трубных каркасов 8 а и 8b является полой. Посредством этого лифт или трубное пространство для оборудования общего пользования могут быть расположены во внутренней части наклонных внутренних трубных каркасов 8 а и 8b. На фиг. 21 схематично показана конструкция, в которой субкаркасы 25 а, 25b и 25 с расположены во- 10011820 внутренней части наружного периферийного трубного каркаса или наклонного наружного периферийного трубного каркаса в архитектурной конструкции или расширенной архитектурной конструкции, как показано на фиг. 1 А-20. Плита 21 основного каркаса расположена на том же самом интервале, что и высота шестиугольного несущего элемента конструкции в (А). Этот интервал плиты соответствует четырем ярусам здания. Поэтому пространство между плитами 21 основного каркаса разделяется на четыре яруса посредством трех субкаркасов 25 а, 25b и 25 с. Как показано на фиг. 21(В), плиты 21 расположены на верхнем ребре и нижнем ребре шестиугольного несущего элемента конструкции. Когда высота шестиугольного несущего элемента конструкции составляет четыре яруса, все или одна часть трех субкаркасов 25 а, 25b и 25 с могут быть отделены или соединены. Выпуклости 26 а, 26b и 26 с для приема субкаркасов выполнены во внутренней части наклонной колонны как на правом, так и на левом ребре шестиугольного несущего элемента конструкции. Как показано на фиг. 21(С), плита 21 основных каркасов расположена в центре высоты шестиугольного несущего элемента конструкции. Когда высота шестиугольного несущего элемента конструкции составляет четыре яруса, все или один из двух субкаркасов 25 а и 25 с могут быть отделены или соединены. Субкаркас представляет собой одну часть конструкции, чтобы нести нагрузку от каждого разделенного яруса конструкции. Однако субкаркас не обязательно имеет сейсмостойкость и устойчивость к давлению ветра. Поэтому возможно, соответственно, отделять и соединять субкаркасы. Посредством использования субкаркаса двухмерные и трехмерные пространства являются высокосвободными. В архитектурной конструкции, имеющей основную конструкцию по настоящему изобретению, наружный периферийный трубный каркас из основного каркаса образуется посредством жесткого соединения шестиугольного несущего элемента конструкции в ячеистой форме. Основной каркас образует основную часть конструкции и, по существу, основную часть несущей способности конструкции. Форма каждого шестиугольного несущего элемента конструкции представляет собой форму шестиугольной структуры. Когда шестиугольные несущие элементы конструкции жестко соединяются в ячеистой форме, каждое ребро шестиугольной структуры является совместным с каждым ребром примыкающей шестиугольной структуры. Все жесткое соединение в ячеистой форме имеет цилиндрическую форму, и посредством этого может быть выполнен чрезвычайно прочный трубный каркас. Каждый шестиугольный несущий элемент конструкции образуется посредством элемента основного каркаса, например колонны или одной части плиты. Как упомянуто выше, наружный периферийный трубный каркас, образованный посредством шестиугольного несущего элемента конструкции по настоящему изобретению, балкой (или одной частью плиты), не является непрерывным в горизонтальном направлении. Колонны образуются посредством наклонных колонн непрерывно в зигзагообразной форме. Эти характерные черты являются абсолютно отличными от трубного каркаса в традиционном рамном каркасе. Периферийная наружная поверхность трубного каркаса в наружном периферийном трубном каркасе, содержащем шестиугольный несущий элемент конструкции по настоящему изобретению, образуется посредством ячеистой конструкции. Эта характерная черта является отличной от характерней черты традиционного трубного каркаса из шестиугольников. Трубный каркас из шестиугольников снабжен ячеистой конструкцией в традиционной горизонтальной плоскости и штабелируется в перпендикулярном направлении посредством стойки. В качестве основного каркаса высотных и сверхвысотных зданий только наружный периферийный трубный каркас может получить устойчивость и сейсмостойкость конструкции всего здания в архитектурной конструкции по настоящему изобретению. То есть нет необходимости предусматривать двойную трубу,диафрагму в форме плиты во внутренней части или несущую колонну во внутренней части, как, например, в упомянутой выше традиционной технологии. Посредством этого объем элемента может быть уменьшен, продолжительность строительства может быть укорочена и свободное внутреннее пространство может быть получено. Соединительная конструкция в ячеистой форме из шестиугольного элемента является отличной в области технологии. Однако здесь имеется характерная черта, общая с характерной чертой структуры соединения, в котором каждый углерод в нанотехнологии является прочно соединенным. Нанотрубка из углерода имеет структуру, в которой атом углерода соединен в ячеистой форме, и, в общем, имеет цилиндрическую форму. Нанотрубка из углерода имеет чрезвычайно высокую устойчивость к изгибу или растяжению. В архитектурной конструкции по настоящему изобретению трубный каркас имеет высокую несущую способность к горизонтальной нагрузке от любых направлений. Трубный каркас поддерживает соединение из всех колонн и балок (или одной части плиты) в наружном периферийном трубном каркасе,содержащем шестиугольный несущий элемент конструкции, устойчивым в равновесии. В результате напряжение, которое возникает в точке, соединяющей колонну и балку (или одну часть плиты), от нагрузки, является меньшим, чем напряжение в наружном периферийном трубном каркасе в общем рамном каркасе. Это происходит потому, что одна часть напряжения от изгиба преобразуется в осевую силу для передачи на элемент (наклонная колонна, балка или т.п.). Элемент, в основном, из RC и т.д. является прочным на силу сжатия. Посредством этого он имеет преимущество нести нагрузку от осевой силы. В результате анализа конструкции деформация при той же самой горизонтальной нагрузке наружного периферийного трубного каркаса, содержащего шестиугольный несущий элемент конструкции, является меньшей, чем деформация традиционного наружного периферийного трубного каркаса, содержа- 11011820 щего общий рамный каркас, имеющий стойку и горизонтальную балку. Шестиугольный несущий элемент конструкции жестко соединен в ячеистой форме по настоящему изобретению. Поэтому в наружном периферийном трубном каркасе по настоящему изобретению возможно использовать колонну и балку тоньше, чем колонна и балка в традиционном наружном периферийном трубном каркасе при горизонтальной нагрузке, которая создает ту же самую деформацию. В результате, общий объем и стоимость конструкции могут быть уменьшены. В результате анализа конструкции изгибающий момент, при котором горизонтальная нагрузка действует на каждое ребро несущего элемента конструкции, является меньшим, чем изгибающий момент наружного периферийного трубного каркаса, содержащего традиционный общий рамный каркас, имеющий стойку и горизонтальную балку. Посредством этого нагрузка уменьшается. Когда создается тот же самый изгибающий момент, возможно использовать колонну и балку тоньше, чем колонна и балка в традиционном наружном периферийном трубном каркасе. В результате, общий объем и стоимость конструкции могут быть уменьшены. Две наклонные колонны непрерывно соединены по перпендикулярному направлению в зигзагообразной форме. Две наклонные колонны размещены на правой стороне, и две наклонные колонны размещены на левой стороне шестиугольного несущего элемента конструкции. Две наклонные колонны играют роль колонны и крепления. Две наклонные колонны эффективно несут перпендикулярную нагрузку в течение длительного срока. Далее, две наклонные колонны несут внешнюю нагрузку в течение короткого срока, подобную горизонтальному направлению, за исключением перпендикулярного направления. Все части элементов, образованных на наружной поверхности наружного периферийного трубного каркаса, представляют собой конструкции из линейных элементов, и посредством этого отверстие легко обеспечивается. В основном, конструкция содержит большое количество шестиугольных несущих элементов конструкции в той же самой форме, таким образом, размер и форма всех стоек и всех балок могут быть унифицированы в один сорт или различные сорта. Посредством этого конструкция может быть улучшена,продолжительность строительства может быть сокращена и стоимость может быть уменьшена. Шестиугольный несущий элемент конструкции заранее объединяется, чтобы быть конструкцией из предварительно напряженного железобетона, как сборный железобетон. Посредством этого конструкция может быть улучшена, продолжительность строительства может быть сокращена и стоимость может быть уменьшена. Ячеистая конструкция, содержащая шестиугольный несущий элемент конструкции, используется,как наружный периферийный трубный каркас. Это придает зданию визуальную красоту. Множество плит, как основной каркас, предусматривается в том же самом интервале, что и высота шестиугольного несущего элемента конструкции. В другом варианте осуществления множество плит,как основной каркас, предусматривается в том же самом интервале, что и половина высоты шестиугольного несущего элемента конструкции. Вся архитектурная конструкция может статьочень прочной посредством обеспечения плитами, как основным каркасом. В результате, нагрузка наружного периферийного трубного каркаса может быть уменьшена. Размер колонны или балки наружного периферийного трубного каркаса может, соответственно, быть тоньше. Когда другие элементы основного каркаса, добавляемые к наружному периферийному трубному каркасу, добавляются, интенсивность нагрузки может быть отрегулирована посредством проекта и размер и т.д. используемого элемента может быть отрегулирован. Архитектурная конструкция снабжена субкаркасом для разделения пространства между плитами на четыре яруса. Архитектурная конструкция снабжена субкаркасом для разделения пространства между плитами на два яруса. Субкаркас также представляет собой одну часть конструкции. Главным образом,субкаркас должен нести нагрузку от каждого яруса. Нет необходимости иметь сейсмостойкость и устойчивость к давлению ветра. Поэтому субкаркас может быть соединен в любых положениях между плитами основного каркаса и может быть отделен от любых положений между плитами. Посредством этого двухмерные и трехмерные пространства являются очень свободными. Когда высота шестиугольного несущего элемента конструкции представляет собой высоту этажей для четырех ярусов здания, по существу, балка поочередно расположена между каждыми двумя ярусами(потому что сдвигается только половина высоты элемента. Сдвиг высоты происходит между колонной из множества шестиугольных несущих элементов конструкции и колонной рядом с колонной из множества шестиугольных несущих элементов конструкции). Поэтому легко обеспечить пространство из двух ярусов или четырех ярусов в основном каркасе. В архитектурной конструкции смешаны две части. Одна часть имеет множество плит, как основной каркас, при том же самом интервале, что и высота шестиугольного несущего элемента конструкции. Другая часть имеет множество плит, как множество основных каркасов, при том же самом интервале, что и половина высоты шестиугольного несущего элемента конструкции. В этом случае имеются те же самые эффекты и имеется то дополнительное преимущество, что внутренняя конструкция очень разнообразна. Архитектурная конструкция содержит одну или множество колонн, размещенных во внутренней части, как основной каркас, простирающийся в перпендикулярном направлении во внутреннюю часть наружного периферийного трубного каркаса. Посредством этого прочность архитектурной конструкции- 12011820 может быть очень улучшена. В особенности, прочность на перпендикулярную нагрузку в течение длительного срока может быть улучшена. В результате, нагрузка наружного периферийного трубного каркаса может быть уменьшена и размер колонны или балки наружного периферийного каркаса может, соответственно, быть тоньше. Архитектурная конструкция содержит один или множество внутренних трубных каркасов, содержащих второй шестиугольный несущий элемент конструкции во внутренней части наружного периферийного трубного каркаса. Посредством этого архитектурная конструкция представляет собой двойной трубный каркас. Внутренний трубный каркас образован посредством жесткого соединения второго шестиугольного несущего элемента конструкции в ячеистой форме, подобно наружному периферийному трубному каркасу. Посредством этого внутренняя труба является очень прочной. Шестиугольный несущий элемент конструкции и второй шестиугольный несущий элемент конструкции не всегда имеют ту же самую форму. Посредством обеспечения внутренним трубным каркасом архитектурная конструкция является очень прочной. В результате, нагрузка наружного периферийного трубного каркаса может быть уменьшена и размер колонны или балки наружного периферийного трубного каркаса может, соответственно, быть тоньше. Высота второго шестиугольного несущего элемента конструкции внутреннего трубного каркаса составляет половину высоты шестиугольного несущего элемента конструкции наружного периферийного трубного каркаса. Высота второго шестиугольного несущего элемента конструкции укорачивается, и таким образом наклонная колонна соответствующего каждого ребра также укорачивается. Таким образом, конструкция становится дополнительно прочной на изгиб или на растяжение. Кроме того, плита или балка легко обеспечиваются в положении (нижнее ребро или верхнее ребро размещаются в одном и том же горизонтальном положении), в котором шестиугольный несущий элемент конструкции пригоняется ко второму шестиугольному несущему элементу конструкции в перпендикулярном направлении. Наружный периферийный трубный каркас и внутренний трубный каркас соединены посредством плиты или балки, как основной каркас. Посредством этого вся архитектурная конструкция может быть очень прочной. Архитектурная конструкция содержит плиту, как основной каркас, во внутренней части внутреннего трубного каркаса. Посредством этого внутренний трубный каркас может быть очень прочным. Внутренняя часть внутреннего трубного каркаса является полой. Посредством этого здесь могут быть размещены различные элементы конструкции. Например, лифт, трубное пространство для оборудования общего пользования, этаж или вентиляция свободно обеспечиваются. В архитектурной конструкции по настоящему изобретению только наружный периферийный трубный каркас может нести всю нагрузку. Поэтому свободное пространство во внутренней части центральной части хорошо обеспечивается. Плита, как основной каркас, может быть либо плоской плитой, либо плитой, имеющей балку. Преимущество плоской плиты состоит в том, что жилое помещение не имеет балки. Также преимущество плиты, имеющей балку, состоит в том, что плита может быть тоньше. Архитектурная конструкция содержит часть в форме купола, в которой множество пятиугольных несущих элементов конструкции вставляется в верхнюю часть наружного периферийного трубного каркаса. Посредством этого верхняя часть здания можно быть закрыта посредством формы круглого купола. Конструкция может быть разнообразной. Вставляемая часть пятиугольного несущего элемента конструкции соединена с шестиугольным несущим элементом конструкции в положении, где не возникают смещение или напряжение, оказывающие вредное воздействие. Поэтому не имеется никакой проблемы с прочностью конструкции. Архитектурная конструкция снабжена трубной частью с переменной шириной, в которой множество пятиугольных несущих элементов конструкции размещается в одной части по центральному направлению наружного периферийного трубного каркаса. Посредством этого ширина наружного периферийного трубного каркаса может быть уменьшена от нижней части к верхней части. Например, чтобы уменьшить нагрузку от части верхнего яруса в высотном или сверхвысотном здании, целесообразно, чтобы была выполнена трубная часть с переменной шириной, и часть верхнего яруса уменьшается. Конструкция может быть разнообразной. Когда форма в плане представляет собой круглую трубу, ширина наружного периферийного трубного каркаса соответствует диаметру. Когда форма в плане представляет собой трубу из многоугольника, ширина наружного периферийного трубного каркаса соответствует среднему диаметру или увеличенной длине. Вставляемая часть пятиугольного несущего элемента конструкции соединена с шестиугольным несущим элементом конструкции в положении, где не возникают смещение или напряжение, оказывающие вредное воздействие. Поэтому не имеется никакой проблемы с прочностью конструкции. Расширенная архитектурная конструкция содержит множество архитектурных конструкций. Каждая из архитектурных конструкций имеет прочность конструкции, как упомянуто выше. Кроме того, одна часть каждого наружного периферийного трубного каркаса является совместной с другой и соединяется. Посредством этого вся расширенная архитектурная конструкция представляет собой конструкцию,имеющую большую сейсмостойкость и устойчивость к давлению ветра от деформаций изгиба или кручения в связи с горизонтальной нагрузкой.- 13011820 Расширенная архитектурная конструкция содержит множество архитектурных конструкций. Каждая из архитектурных конструкций имеет прочность конструкции, как упомянуто выше. Кроме того, каждая из архитектурных конструкций соединена посредством балки или плиты, как основной каркас. Посредством этого вся расширенная архитектурная конструкция представляет собой конструкцию, имеющую большую сейсмостойкость и устойчивость к давлению ветра от деформаций изгиба или кручения в связи с горизонтальной нагрузкой. Два наклонных наружных периферийных трубных каркаса, в которых шестиугольный несущий элемент конструкции жестко соединен в ячеистой форме, соответственно, соединяются в форме X или форме . Посредством этого конструкция имеет большую сейсмостойкость и устойчивость к давлению ветра от деформаций изгиба или кручения в связи с горизонтальной нагрузкой. Наклонные внутренние трубные каркасы, как основной каркас, соответственно, расположены во внутренней части каждого из двух наклонных наружных периферийных трубных каркасов, соединенных в форме X или в форме . Основной каркас представляет собой каркас, в котором второй шестиугольный несущий элемент конструкции жестко соединен в ячеистой форме. Посредством этого конструкция может быть очень прочной. Кроме того, каждый из наклонных внутренних трубных каркасов, как основной каркас, является примыкающим. Каждый из наклонных внутренних трубных каркасов может быть соединен непосредственно. Каждый из наклонных внутренних трубных каркасов может быть соединен посредством плиты или балки. Далее, различные элементы конструкции, как, например, лифт или труба для оборудования общего пользования и т.д., могут быть размещены во внутренней части внутреннего трубного каркаса. Хотя настоящее изобретение было описано посредством примерных вариантов осуществления, необходимо понять, что многие изменения и замены могут быть выполнены специалистами в этой области техники без отклонения от сущности и объема настоящего изобретения, которые определяются только посредством прилагаемых пунктов формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Архитектурная конструкция, содержащая наружный периферийный трубный каркас, как основной каркас, в котором каждое ребро шестиугольного несущего элемента конструкции, имеющего шесть ребер, является совместным с примыкающим элементом, при этом каждое ребро жестко соединено с примыкающим элементом в ячеистой форме; в которой шестиугольный несущий элемент конструкции компонует два ребра так, что правое и левое являются симметричными, два ребра, причем две наклонные колонны, наклоненные в противоположном направлении, соединены, и любая балка или одна часть плиты, соответственно, расположена на верхней стороне и нижней стороне по горизонтальному направлению. 2. Архитектурная конструкция по п.1, содержащая множество плит, как основной каркас, на том же интервале, что и высота шестиугольного несущего элемента конструкции. 3. Архитектурная конструкция по п.2, содержащая субкаркас, при этом пространство между плитами разделено на четыре яруса. 4. Архитектурная конструкция по п.1, содержащая множество плит, как основной каркас, на том же интервале, что и половина высоты шестиугольного несущего элемента конструкции. 5. Архитектурная конструкция по п.4, содержащая субкаркас, при этом пространство между плитами разделено на два яруса. 6. Архитектурная конструкция по п.1, содержащая часть, имеющую множество плит, как основной каркас, на том же интервале, что и высота шестиугольного несущего элемента конструкции, и часть, имеющую множество плит, как множество основных каркасов, на том же самом интервале,что и половина высоты шестиугольного несущего элемента конструкции. 7. Архитектурная конструкция по любому из пп.1-6, содержащая одну или множество колонн, размещенных во внутренней части, как основной каркас, простирающийся в перпендикулярном направлении во внутреннюю часть наружного периферийного трубного каркаса. 8. Архитектурная конструкция по любому из пп.1-7, содержащая один или множество внутренних трубных каркасов, как основной каркас, причем второй шестиугольный несущий элемент конструкции жестко соединен в ячеистой форме во внутренней части наружного периферийного трубного каркаса. 9. Архитектурная конструкция по п.8, в которой высота второго шестиугольного несущего элемента конструкции составляет половину высоты второго шестиугольного несущего элемента конструкции. 10. Архитектурная конструкция по п.8 или 9, в которой наружный периферийный трубный каркас и внутренний трубный каркас соединены посредством плиты или балки, как основной каркас. 11. Архитектурная конструкция по любому из пп.8-10, содержащая плиту, как основной каркас, во внутренней части внутреннего трубного каркаса. 12. Архитектурная конструкция по любому из пп.8-10, в которой внутренняя часть внутреннего трубного каркаса выполнена полой.- 14011820 13. Архитектурная конструкция по любому из пп.1-12, в которой плита выполнена в виде плоской плиты или плиты, имеющей балку, когда плита предусматривается как основной каркас. 14. Архитектурная конструкция, содержащая часть в форме купола по любому из пп.1-13, в которой множество пятиугольных несущих элементов конструкции вставлено в верхнюю часть наружного периферийного трубного каркаса. 15. Архитектурная конструкция по любому из пп.1-14, содержащая трубную часть переменной ширины, так что множество пятиугольных несущих элементов конструкции вставлено в одну часть по направлению оси наружного периферийного трубного каркаса; в которой ширина наружного периферийного трубного каркаса в верхней части трубной части переменной ширины является более узкой, чем ширина наружного периферийного трубного каркаса в нижней части. 16. Расширенная архитектурная конструкция, содержащая множество архитектурных конструкций по любому из пп.1-15, в которой две примыкающие архитектурные конструкции являются совместными с шестиугольным несущим элементом конструкции одной части каждого наружного периферийного трубного каркаса и две примыкающие архитектурные конструкции соединены друг с другом. 17. Расширенная архитектурная конструкция, содержащая множество архитектурных конструкций по любому из пп.1-15, в которой каждая из множества архитектурных конструкций отделена промежутками друг от друга и соединена посредством балки или плиты, как основной каркас. 18. Архитектурная конструкция, содержащая два наклонных наружных периферийных трубных каркаса, как основной каркас, соединенных в форме X или в форме ; в которой каждый из двух наклонных наружных периферийных трубных каркасов жестко соединяет шестиугольный несущий элемент конструкции в ячеистой форме. 19. Архитектурная конструкция по п.18, содержащая наклонный внутренний трубный каркас, как основной каркас, в которой второй шестиугольный несущий элемент конструкции жестко соединен в ячеистой форме во внутренней части каждого из двух наклонных наружных периферийных трубных каркасов.
