Система сигнализации о входящих вызовах

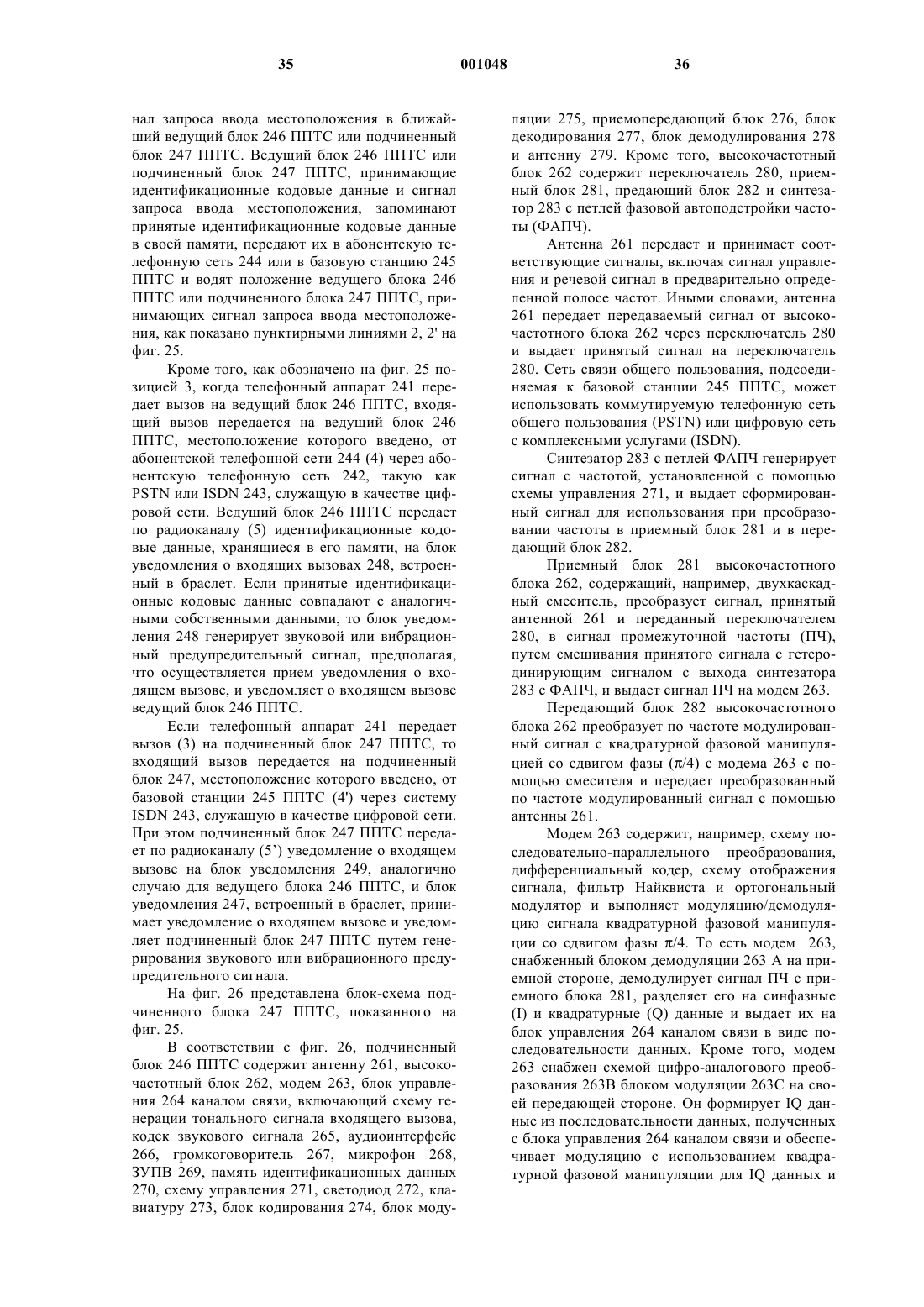

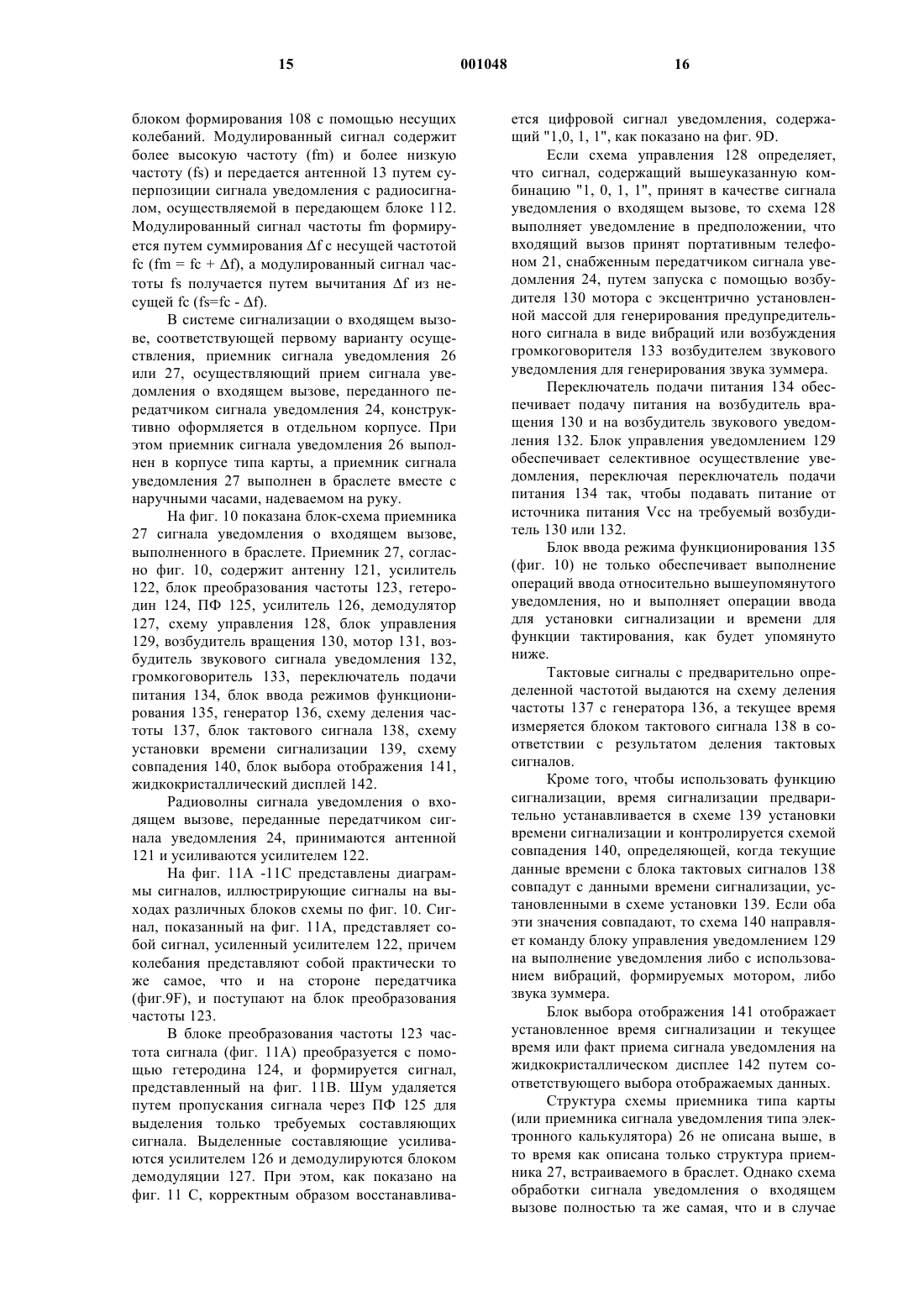

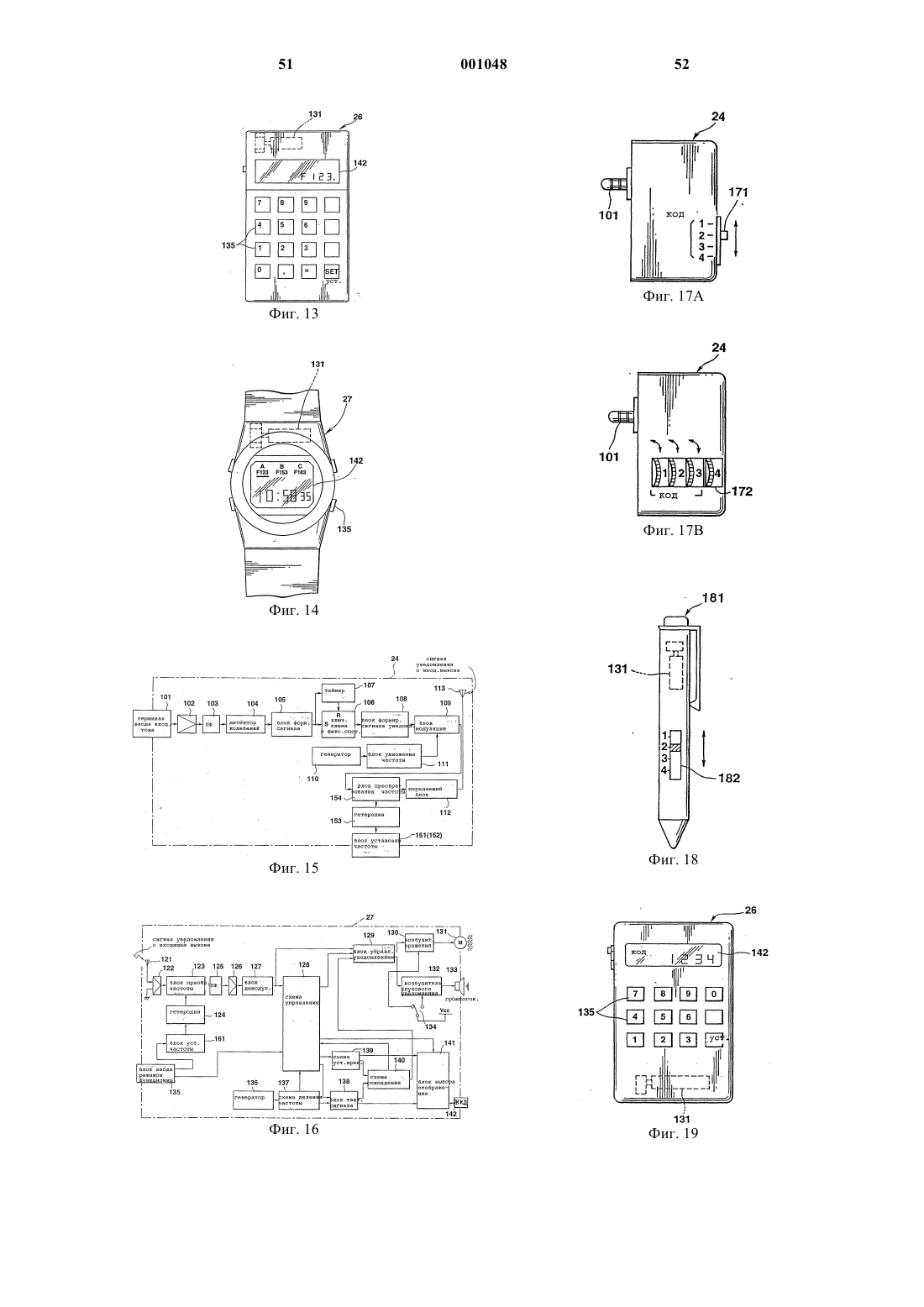

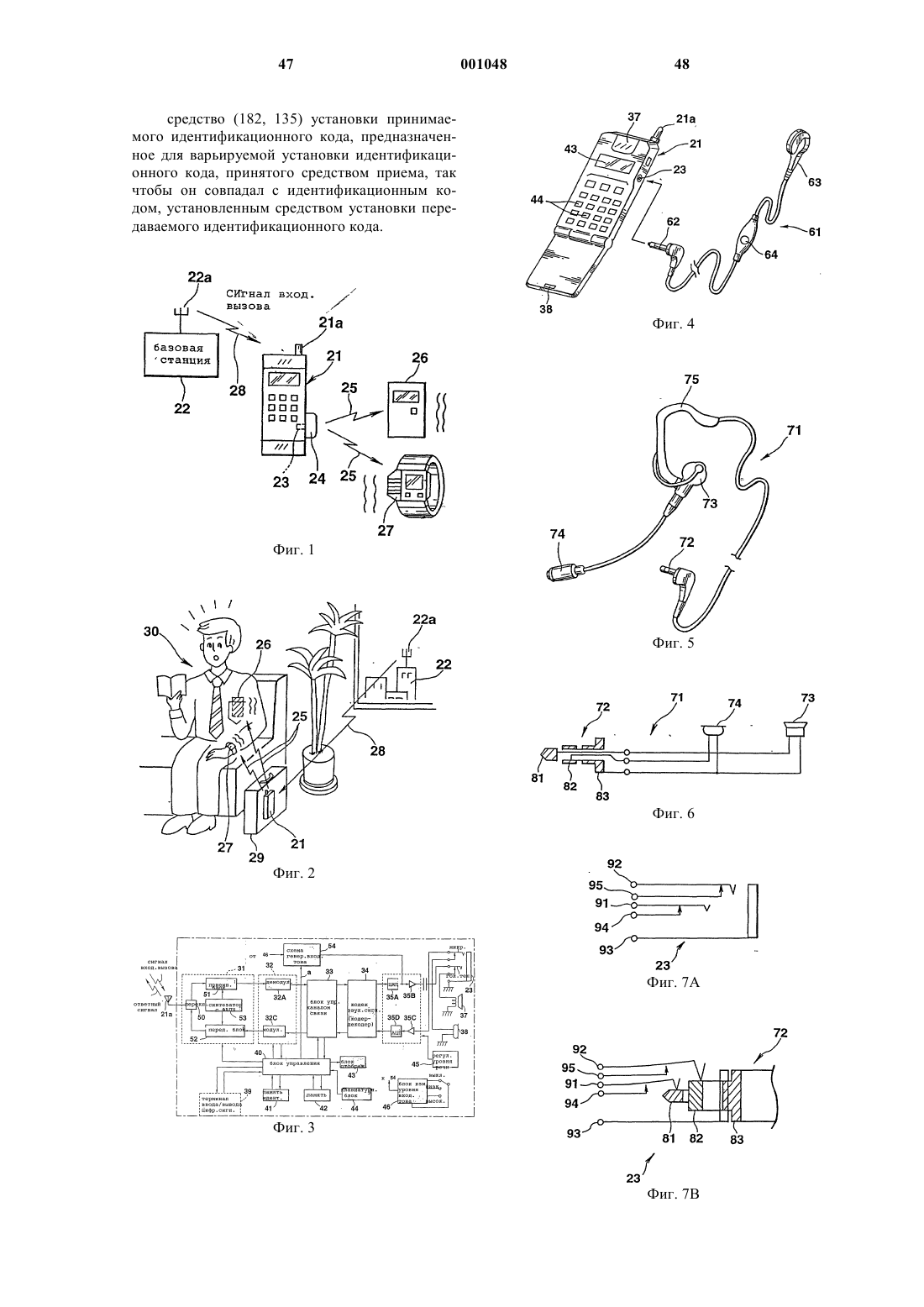

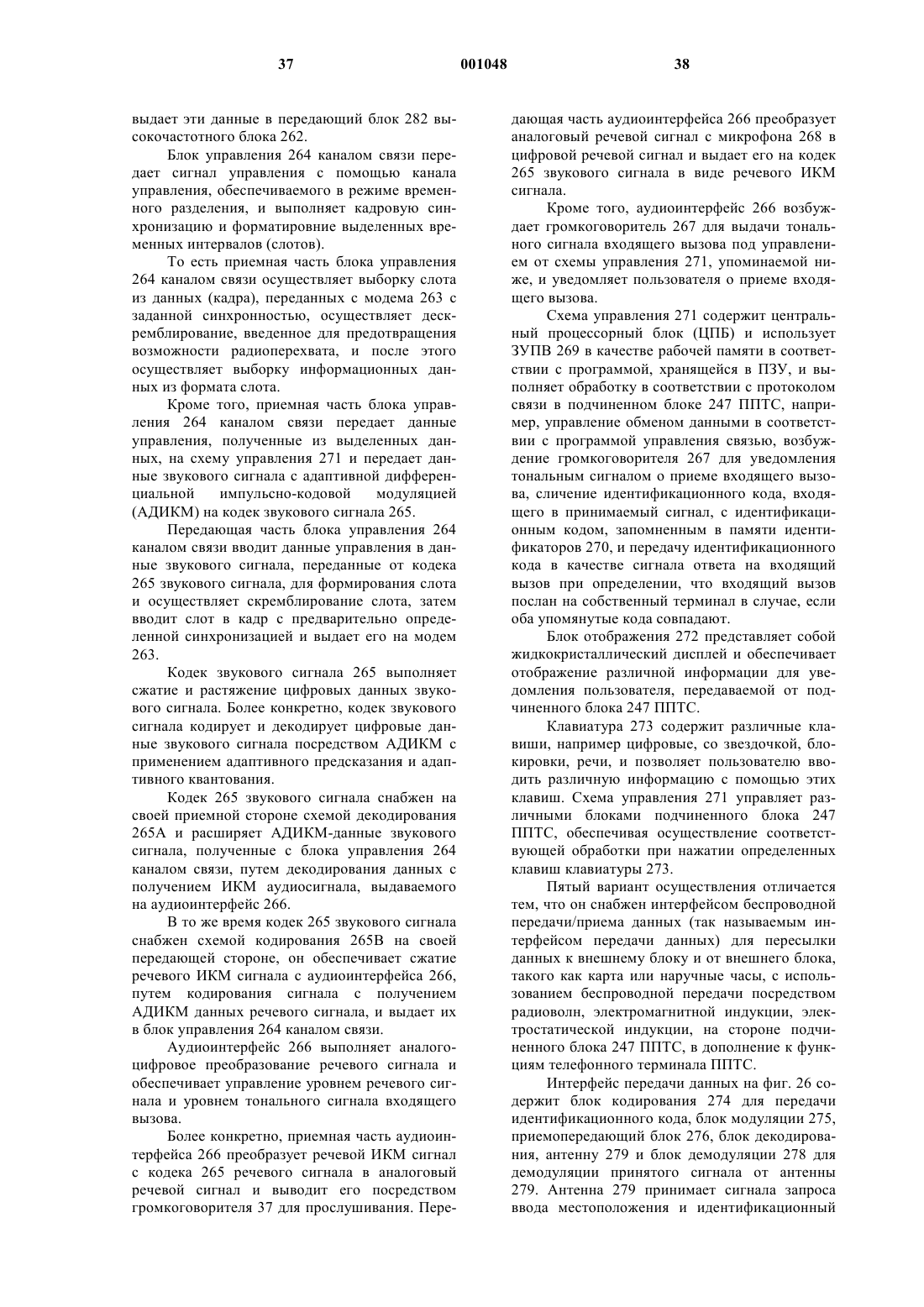

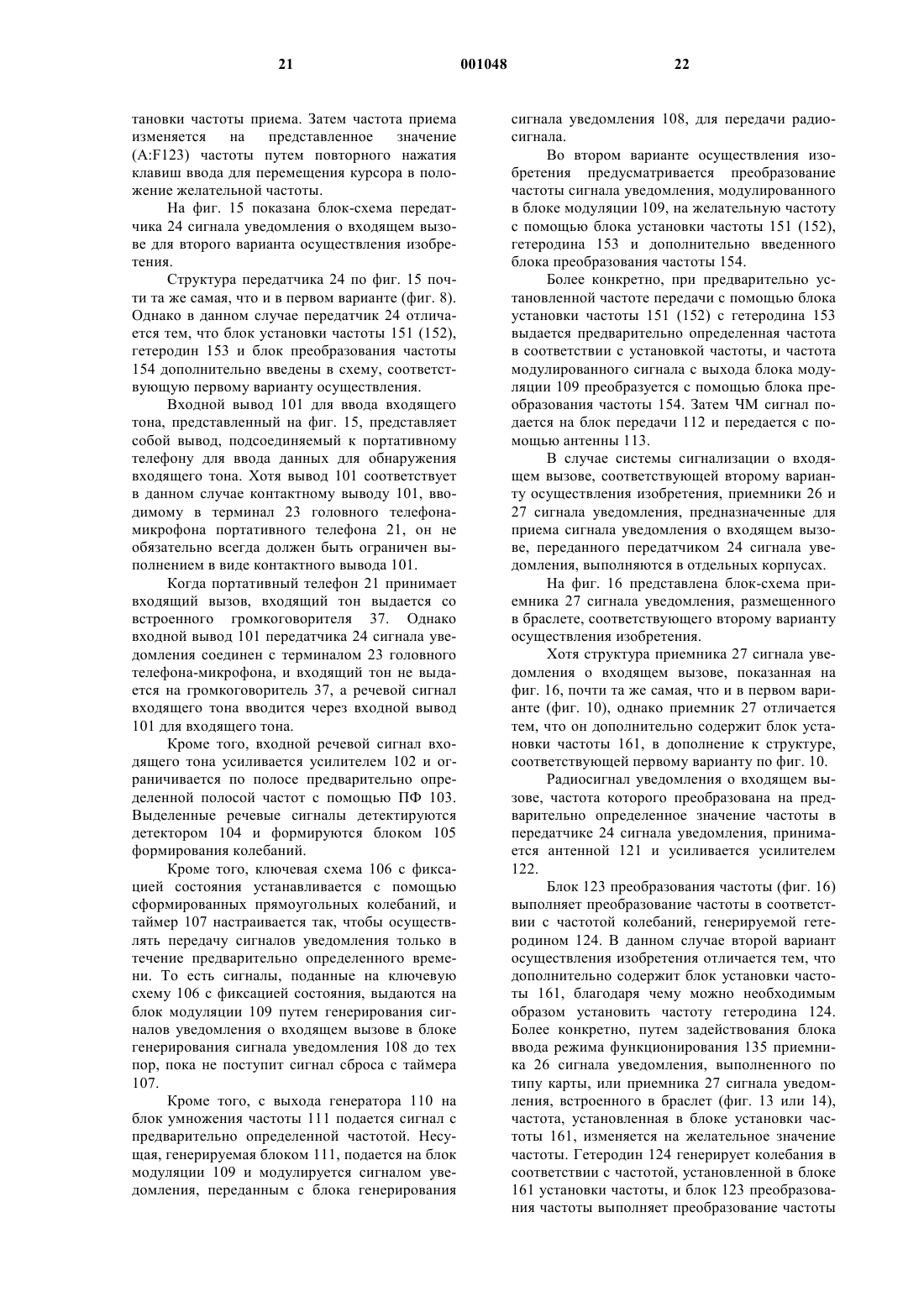

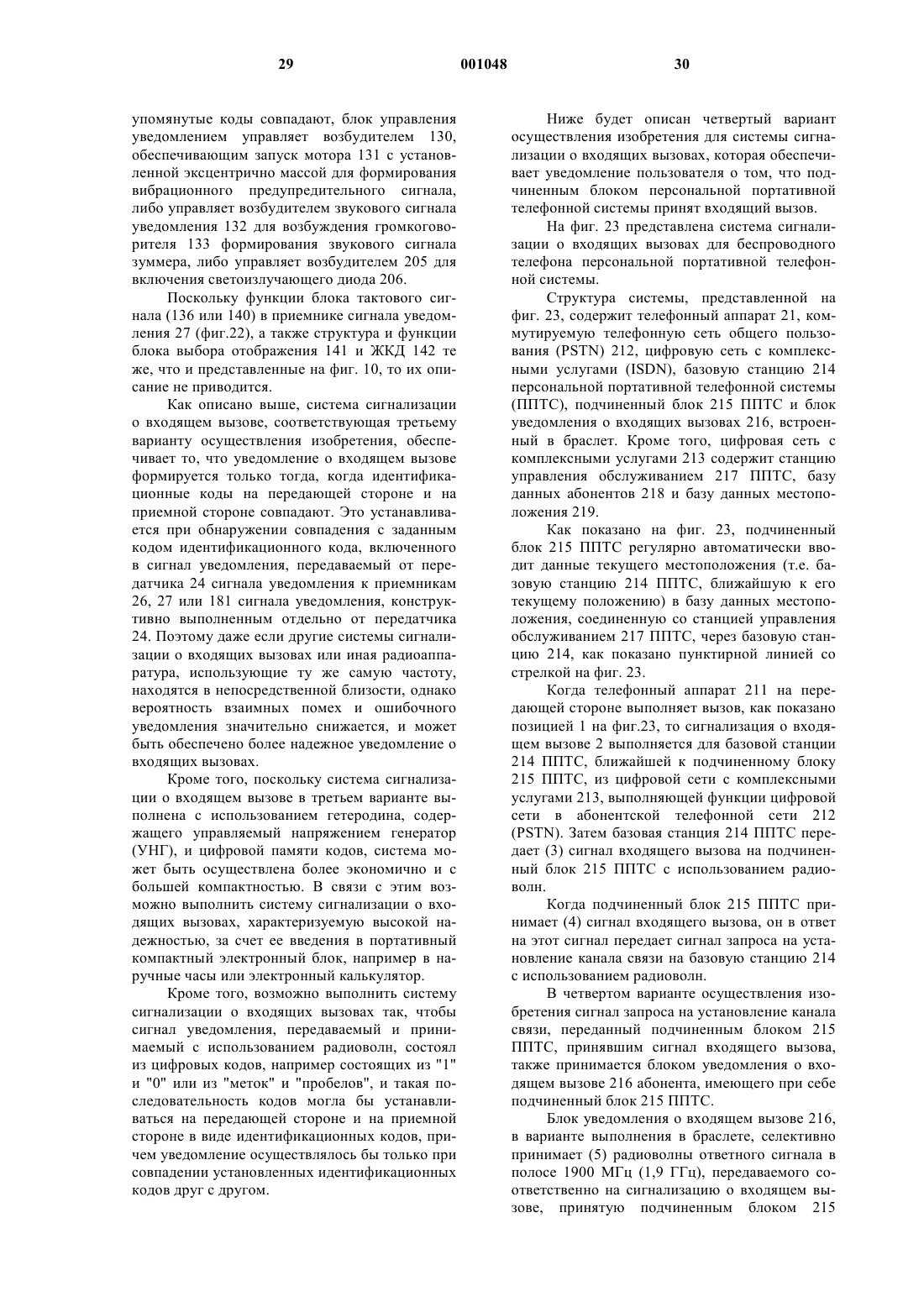

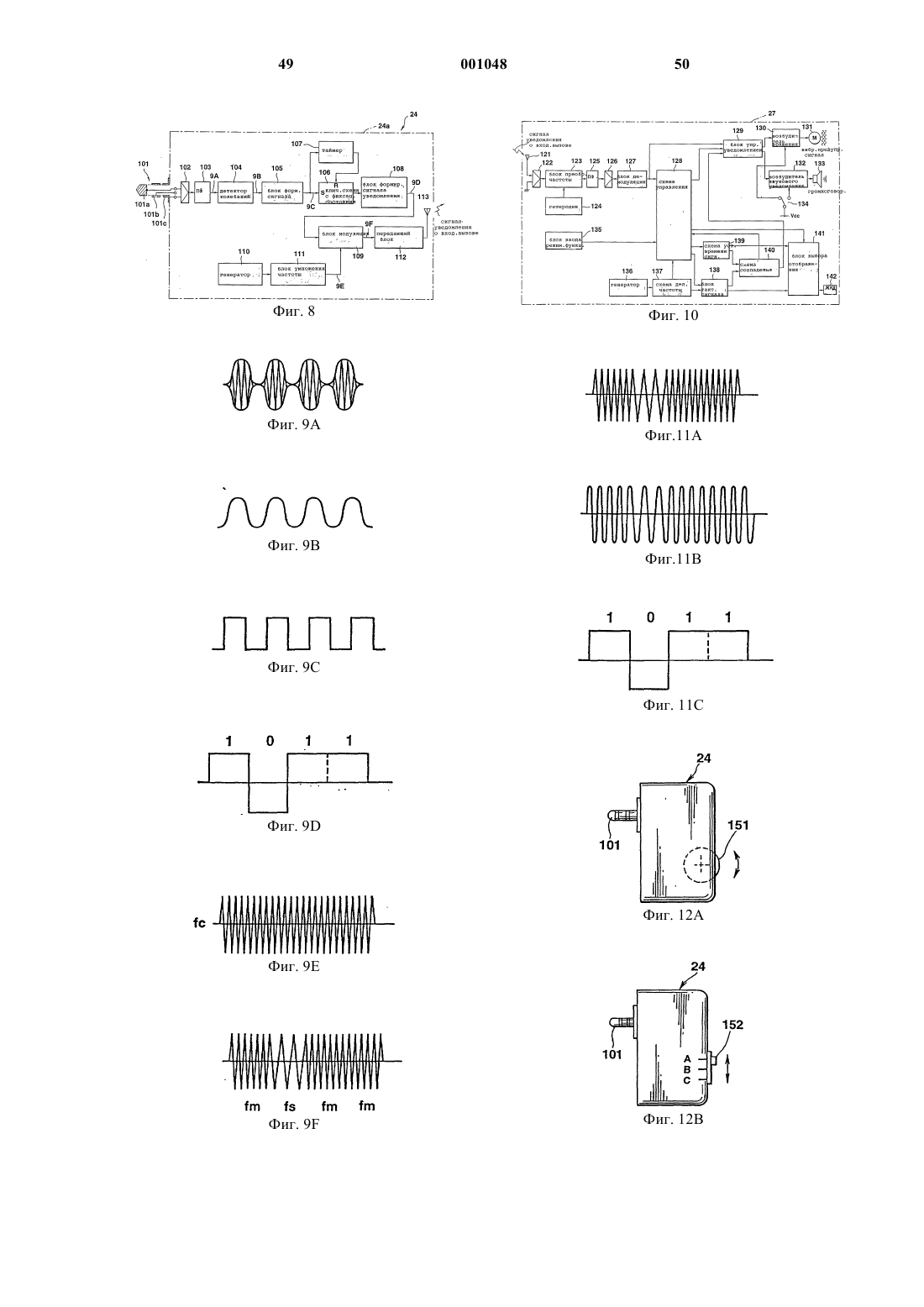

1 Область техники Настоящее изобретение относится к системе сигнализации о входящих вызовах, более конкретно, к системе сигнализации о входящих вызовах для уведомления пользователя терминала о входящем вызове, поступившем на телефонный терминал или на портативный радиотерминал, с помощью компактного блока сигнализации о входящем вызове. Предшествующий уровень техники Телефон, устанавливаемый в автомобиле,портативный телефон и даже цифровой беспроводный телефон (персональная портативная телефонная система), обеспечивающий возможность использования подчиненного терминала домашнего беспроводного телефона также в качестве портативного телефонного терминала,эксплуатируемого вне помещения, широко применяются в последние годы, причем уменьшение габаритов или персонализация радиотелефонов быстро прогрессирует. Имеет место также уменьшение габаритов пейджера (системы персонального избирательного вызова), причем рассматривается возможность введения функций телефона и пейджера в систему "электронного помощника" или в портативный информационный терминал. Однако, хотя все эти разнообразные изделия электронной аппаратуры уменьшаются по своим габаритам, они все еще остаются относительно громоздкими и поэтому часто размещаются в портфеле или чемодане при их переноске. По этой причине труднее становится услышать тональный сигнал входящего вызова портативного телефона или пейджера. В особенности, связь по вызову зачастую не может быть установлена, так как пользователь не прореагировал на входящий вызов, не услышав его из-за шума. Кроме того, как описано выше, портативный телефон при уведомлении пользователя о входящем вызове с помощью тонального сигнала вызова не соответствует такому требованию,как возможность использования портативного телефона в любых условиях, так как тональный сигнал входящего вызова создает помехи другим лицам при использовании его на улице, в самолете, в публичной обстановке, например в зале заседаний. Уже выпускаются изделия, которые обеспечивают возможность пользователю направлять подтверждение адресата передаваемой информации или сообщения по существу вопроса,даже если он не смог услышать тональный сигнал входящего вызова, путем дополнительного использования автоответчика и средств регистрации вызовов в портативном телефоне, либо позволяют уведомлять пользователя портативного телефона о входящем вызове за счет использования вибратора, не создавая помех другим лицам, при размещении телефона в кармане, либо уведомляют пользователя о входящем 2 вызове, не создавая помех другим, даже если его основной портативный телефон находится в чемодане или портфеле, за счет использования компактного портативного блока оповещения о входящем вызове для обнаружения сигнала с выхода подчиненного портативного телефона с использованием радиосвязи и уведомления пользователя с помощью вибрационного предупредительного сигнала и т.п. Однако обычному портативному телефонному терминалу свойственны проблемы, заключающиеся в увеличении стоимости при добавлении функций автоответчика и регистрации, и при этом невозможно предотвратить пропуск пользователем приема тонального сигнала вызова, даже если он может подтвердить получение сообщения адресатом или связаться для решения какого-либо вопроса позже. Кроме того, для пользователя всегда необходимо иметь при себе аппаратуру, портативный телефонный терминал которой выполняет функцию уведомления о входящих вызовах посредством генерирования вибрационного сигнала и размещается, например, в грудном кармане и т.п., чтобы иметь возможность уведомления пользователя посредством упомянутого вибрационного воздействия, но при этом не создавать помех другим лицам. Однако даже при быстром снижении габаритов портативных телефонов это создает проблему, состоящую в том, что для пользователя весьма неудобно и дискомфортно постоянно иметь при себе в своем грудном кармане портативный телефон и т.п., вследствие необходимости ожидания приема. Кроме того, когда сигнал входящего вызова передается с базовой станции посредством радиоволн, блок оповещения о входящих вызовах для портативного телефона, образованный отдельным модулем, принимает радиоволны сигнала запроса установления канала связи, т.е. импульсный сигнал, или сигнал ответа на входящий вызов, переданный от портативного телефонного терминала, расположенного рядом с ним, в ответ на сигнал входящего вызова, и уведомляет пользователя о входящем вызове посредством сигнализации вибрацией, сформированной массой, эксцентрично установленной на валу вращения двигателя. Однако так как вышеуказанное решение позволяет продетектировать радиоволны с выхода портативного радиотелефона и формировать отклик на радиоволны с выхода портативного телефонного терминала в случае не только входящего вызова, но также и при передаче речи, вызова или сообщения о местоположении,когда терминал перемещается, выходя из зоны обслуживания или ячейки базовой станции, возникает проблема высокой вероятности ошибочного уведомления. Кроме того, когда находящийся рядом портативный телефонный терминал принимает входящий вызов или речевой сигнал, возникает 3 проблема, состоящая в том, что блок сигнализации о входящем вызове принимает радиоволны и выдает ошибочное уведомление аналогично вышеуказанному. Сущность изобретения Настоящее изобретение направлено на решение вышеуказанных проблем, и его задачей является создание системы сигнализации о входящих вызовах, обеспечивающей надежное уведомление пользователя о входящих вызовах,поступающих на портативный терминал радиосвязи мобильной аппаратуры связи, не создавая помех другим и снижая вероятность формирования ложных уведомлений. Для достижения указанного результата система сигнализации о входящих вызовах, соответствующая изобретению, содержит передатчик сигнала уведомления о входящем вызове, имеющий блок обнаружения входящего вызова, сединенный с телефонным терминалом для обнаружения входящего вызова, поступающего на телефонный терминал, и блок беспроводной передачи для беспроводной передачи сигнала уведомления о входящем вызове при обнаружении блоком обнаружения входящего вызова, а также приемник сигнала уведомления о входящем вызове, имеющий блок беспроводного приема для приема сигнала уведомления о входящем вызове, переданного передатчиком сигнала уведомления о входящем вызове, и блок уведомления для уведомления о том, что сигнал принят блоком беспроводного приема, причем передатчик сигнала уведомления о входящем вызове и приемник сигнала уведомления о входящем вызове выполнены каждый в отдельном корпусе соответственно. Поэтому, вследствие того что передатчик сигнала уведомления о входящем вызове и приемник сигнала уведомления о входящем вызове оба выполнены в отдельных корпусах, становится возможным распознавать входящие вызовы, имея при себе только компактный приемник сигнала уведомления о входящих вызовах, причем нет необходимости постоянно носить с собой портативный терминал радиосвязи. Более того, поскольку передатчик сигнала уведомления о входящих вызовах непосредственно соединен с портативным терминалом радиосвязи,можно надежно регистрировать входящие вызовы, поступающие на портативный терминал радиосвязи и передавать сигнал уведомления о входящем вызове к приемнику сигнала уведомления о входящем вызове при обнаружении входящего вызова. Поэтому может быть реализовано надежное уведомление о входящих вызовах и исключено ошибочное уведомление. Краткое описание чертежей Фиг. 1 - блок-схема системы сигнализации о входящих вызовах, соответствующая первому варианту осуществления изобретения; 4 фиг. 2 - иллюстрация ситуации, в которой пользователь применяет систему сигнализации о входящих вызовах по фиг. 1; фиг. 3 - блок-схема портативного телефона, используемого в системе по фиг. 1; фиг. 4 - иллюстрация использования терминала, включающего в себя головной телефон и микрофон, для портативного телефона по фиг. 3; фиг. 5 - пространственное представление микрофона с головным телефоном с головной стяжкой,фиг. 6 - схематичное представление структуры головного телефона-микрофона по фиг. 5; фиг. 7 А и 7 В - иллюстрации, соответствующие состояниям до и после ввода контактного вывода для подключения в терминал головного телефона-микрофона; фиг. 8 - блок-схема передатчика сигнала уведомления о входящем вызове согласно первому варианту осуществления; фиг. 9 А - 9F - диаграммы сигналов в различных точках схемы по фиг. 8; фиг. 10 - блок-схема приемника сигнала уведомления о входящем вызове, встроенного в браслет; фиг. 11 А - 11 С - диаграммы сигналов в различных точках схемы по фиг. 10; фиг. 12 А и 12 В - общий вид передатчика сигнала уведомления о входящем вызове, соответствующего второму варианту осуществления изобретения; фиг. 13 - общий вид приемника сигнала уведомления о входящем вызове типа карты во втором варианте осуществления; фиг. 14 - общий вид приемника сигнала уведомления о входящем вызове, встроенного в браслет, согласно второму варианту осуществления; фиг. 15 - блок-схема передатчика сигнала уведомления о входящем вызове, согласно второму варианту осуществления; фиг. 16 - блок-схема приемника сигнала уведомления о входящем вызове, согласно второму варианту осуществления; фиг.17 А и 17 В - внешний вид приемника сигнала уведомления о входящем вызове в корпусе типа карты, согласно третьему варианту осуществления; фиг. 18 - внешний вид приемника сигнала уведомления о входящем вызове в корпусе типа ручки, согласно третьему варианту осуществления; фиг. 19 - внешний вид приемника сигнала уведомления о входящем вызове в корпусе типа карты, согласно третьему варианту осуществления; фиг. 20 - внешний вид приемника сигнала уведомления о входящем вызове в корпусе типа браслета, согласно третьему варианту осуществления; 5 фиг.21 - блок-схема передатчика сигнала уведомления о входящем вызове, согласно третьему варианту; фиг.22 - блок-схема приемника сигнала уведомления о входящем вызове, согласно третьему варианту; фиг. 23 - диаграмма системы, поясняющая последовательность обработки в момент сигнализации о входящем вызове беспроводного телефона персональной портативной телефонной системы; фиг.24 - блок-схема системы сигнализации о входящих вызовах, выполненной по типу браслета, согласно четвертому варианту осуществления изобретения; фиг.25 - блок-схема последовательности операций в системе сигнализации о входящих вызовах, выполненной по типу браслета, согласно пятому варианту осуществления изобретения; фиг. 26 - блок-схема ведомого блока персональной портативной телефонной системы,показанного на фиг.25; фиг. 27 - блок-схема, иллюстрирующая структуру блока уведомления о входящих вызовах в корпусе типа браслета, снабженного интерфейсом передачи данных таким же, как в ведомом блоке персональной портативной телефонной системы. Предпочтительные варианты осуществления изобретения Предпочтительные варианты осуществления изобретения описываются ниже со ссылками на иллюстрирующие чертежи. На фиг. 1-27 приведены иллюстрации, поясняющие систему сигнализации о входящих вызовах, выполненную согласно настоящему изобретению. Различные предполагаемые средства для осуществления связи включают телефонный аппарат со схемами кабельного телефона, портативный телефон, использующий радиосвязь, телефон, устанавливаемый в автомобиле, ведомый блок беспроводного телефона. В случае описываемых ниже вариантов осуществления, системы сигнализации о входящих вызовах конструктивно выполнены в корпусе, отдельном от портативного телефона, для обеспечения уведомления пользователя о входящем вызове, поступившем на портативный телефон,используемый в персональной портативной телефонной системе. На фиг. 1 представлена блок-схема системы сигнализации о входящих вызовах, выполненная согласно первому варианту осуществления изобретения. Как показано на фиг. 1, к портативному телефону 21 от базовой станции 22,имеющей антенну 22 а, и от портативного телефона 21 к базовой станции 22 передаются радиосигналы согласно протоколу связи и устанавливается речевая связь с обычным телефоном или портативным телефоном другой стороны, подключенным к коммутируемой телефон 001048 6 ной сети общего пользования (не показана) через базовую станцию 22. Передатчик 24 сигнала уведомления о входящем вызове, предназначенный для уведомления пользователя о вызове от базовой станции 22, разъемным образом установлен на портативном телефоне 21. Электрическое соединение осуществлено путем ввода контактного вывода передатчика 24 сигнала входящего вызова, упомянутого ниже, в терминал головного телефонамикрофона 23, предусмотренного на стороне портативного телефона 21, вследствие чего тональный сигнал входящего вызова может быть продетектирован, причем передатчик 24 сигнала уведомления о входящем вызове механически удерживается на портативном телефоне 21. Когда входящий вызов для портативного телефона 21 принимается портативным телефоном 21, передатчик 24 сигнала уведомления о входящем вызове, закрепленный на портативном телефоне 21 посредством контактного вывода, формирует на своем выходе сигнал 25 уведомления о входящем вызове, принимаемый приемником сигнала уведомления о входящем вызове пользовательского портативного телефона 21, конструктивно выполненным в виде карточки 26 или в виде браслета 27, при этом звуковой сигнал или вибрационный сигнал формируются соответственно зуммером или мотором с вращающейся массой, входящими в состав приемника 26 или 27, благодаря чему осуществляется уведомление пользователя о том, что в портативный телефон 21 поступил вызов. Фиг. 2 иллюстрирует ситуацию, когда пользователь использует систему сигнализации о входящих вызовах по фиг. 1. Как показано на фиг. 2, поскольку портативный телефон слишком велик для того, чтобы постоянно носить его в кармане, обычно его носят в портфеле 29. В этом случае, как показано на фиг.1, контактный вывод для передатчка 24 сигнала уведомления о входящем вызове введен в терминал 23 головного телефона-микрофона портативного телефона 21. При этом тональный сигнал входящего вызова портативного телефона заглушен, чтобы исключить возможные помехи посторонним лицам, но обеспечивается надежное уведомление пользователя 30. То есть когда пользователь вызывается другим абонентом, сигнал 28 входящего вызова передается на портативный телефон 21 от антенны 22 а базовой станции 22. Когда портативный телефон 21 принимает сигнал 28 входящего вызова, тональный сигнал (звонок) входящего вызова выводится на передатчик 24 сигнала уведомления о входящем вызове с терминала 23 головного телефона-микрофона. При обнаружении этого тонального сигнала входящего вызова передатчик 24 сигнала уведомления о входящем вызове передает сигнал 25 уведомления о входящем вызове по радиоканалу. 7 Пользователь 30 портативного телефона 21 имеет приемник 26 сигнала уведомления о входящем вызове, выполненный по типу карты, или приемник 27 сигнала уведомления о входящем вызове, конструктивно оформленный в виде браслета. Когда сигнал 25 с выхода приемника 24 уведомления о входящем вызове принимается приемником 26 или 27, то формируются вибрации с помощью встроенного в каждый такой приемник мотора с вращающейся массой, что обеспечивает уведомление владельца портативного телефона 21. Поэтому можно обеспечить исключение возможности пропуска пользователем входящих вызовов. Структура каждой части системы по фиг. 1 и 2 описана ниже со ссылками на фиг. 3-11. На фиг. 3 показана блок-схема портативного телефона 21, показанного на фиг. 1, представляющего собой портативную телефонную систему, используемую для беспроводной телефонной системы, т.е. портативную телефонную систему для выполнения множественных соединений каналов с использованием цифрового модулированного сигнала в соответствии с методом множественного доступа с временным разделением каналов (МДВР) в дуплексной системе с разделением во времени. Поскольку портативный телефон 21 снабжен терминалом 23 головного телефона-микрофона, то можно установить узел головного телефона-микрофона для прослушивания тонального сигнала вызова и речи от вызывающего абонента или направить ему свое речевое сообщение. Как показано на фиг. 3, портативный телефон 21 содержит антенну 21 а, высокочастотный блок 31, модем 32, блок управления 33 каналом связи, кодек звукового сигнала 34, аудиоинтерфейс 35, терминал 23 головного телефонамикрофона, громкоговоритель 37, микрофон 38,терминал ввода/вывода 39 цифрового сигнала,схему управления 40, память идентификационных данных 41, память данных 42, блок отображения 43, блок клавиатуры 44, блок выбора уровня речевого сигнала 45, блок изменения уровня тонального сигнала 46 входящего вызова. Высокочастотный блок 31 содержит переключатель приема-передачи 50, приемный блок 51, предающий блок 52 и синтезатор 53 с петлей фазовой автоподстройки частоты (ФАПЧ). Антенна 21 а передает к базовой станции 22 (фиг. 1) и принимает от нее сигнал управления на предварительно определенной частоте. Сеть связи общего пользования, подсоединяемая к базовой станции 22, может использовать коммутируемую телефонную сеть общего пользования (PSTN) или цифровую сеть с комплексными услугами (ISDN). Переключатель 50 высокочастотного блока 31 выполняет переключение посредством разделения во времени, обеспечивая попеременное соединение антенны 21 а с приемным блоком 51 и передающим блоком 52 и выдавая при этом 8 принимаемый антенной 21 а сигнал в приемный блок 51 и передаваемый сигнал с передающего блока 52 в антенну 21 а. Синтезатор 53 с петлей ФАПЧ генерирует сигнал с частотой, установленной с помощью схемы управления 40, и выдает сформированный сигнал для использования при преобразовании частоты в приемный блок 51 и в передающий блок 52. Приемный блок 51 высокочастотного блока 31, содержащий, например, двухкаскадный смеситель, преобразует сигнал, принятый антенной 21 а и переданный переключателем 50, в сигнал промежуточной частоты (ПЧ), путем смешивания принятого сигнала с гетеродинирующим сигналом с выхода синтезатора 53 с ФАПЧ, и выдает сигнал ПЧ на модем 32. Передающий блок 52 высокочастотного блока 31 преобразует по частоте модулированный сигнал с квадратурной фазовой манипуляцией с модема 32 с помощью смесителя и передает частотно-модулированный сигнал, прошедший через переключатель 50, с помощью антенны 21 а. Модем 32 содержит, например, блок демодуляции 32 А и блок модуляции 32 В. Блок демодуляции 32 А и блок модуляции 32 В соответственно содержат схему последовательно-параллельного преобразования, схему параллельнопоследовательного преобразования, дифференциальный кодер, схему отображения сигнала,фильтр Найквиста и ортогональный модулятор(не показаны) и выполняет модуляцию, демодуляцию сигнала квадратурной фазовой манипуляции. То есть модем 32 демодулирует сигнал ПЧ с приемного блока 51 посредством своего блока демодуляции 32 А, разделяет его на синфазные (I) и квадратурные (Q) данные и выдает их на блок управления 33 каналом связи в виде последовательности данных. Кроме того, модем 32 формирует IQ данные из последовательности данных, полученных с блока управления 33 каналом связи, с помощью своего блока модуляции 32 А, обеспечивает модуляцию с использованием квадратурной фазовой манипуляции дляIQ данных и выдает эти данные в передающий блок 52 высокочастотного блока 31. Блок управления 33 каналом связи передает сигнал управления с помощью канала управления, обеспечиваемого в режиме временного разделения, и выполняет кадровую синхронизацию и форматировние выделенных временных интервалов (слотов). То есть приемная часть блока управления 33 каналом связи осуществляет выборку слота из данных (кадра), переданных с модема 32, с заданной синхронностью, оуществляет дескремблирование, введенное для предотвращения возможности радиоперехвата, и после этого осуществляет выборку информационных данных из формата слота. 9 Кроме того, приемная часть блока управления 33 каналом связи передает данные управления, полученные из выделенных данных, на схему управления 40 и передает данные звукового сигнала с адаптивной дифференциальной импульсно-кодовой модуляцией (АДИКМ) на кодек звукового сигнала 34. Передающая часть блока управления 33 каналом управления вводит данные управления в данные звукового сигнала, переданные от кодека 34 звукового сигнала, для формирования слота и осуществляет скремблирование слота,затем вводит слот в кадр и выдает его на модем 32. Кодек звукового сигнала 34 выполняет сжатие и растяжение цифровых данных звукового сигнала. Более конкретно, кодек 34 звукового сигнала кодирует и декодирует цифровые данные звукового сигнала посредством АДИКМ с применением адаптивного предсказания и адаптивного квантования. То есть приемная сторона кодека 34 звукового сигнала расширяет АДИКМ-данные звукового сигнала, полученные с блока управления 33 каналом связи, путем декодирования данных с получением ИКМ аудиосигнала и выдает его на аудиоинтерфейс 35. В то же время передающая часть кодека 34 звукового сигнала сжимает речевой ИКМ сигнал, полученный с аудиоинтерфейса 35, путем кодирования сигнала с получением АДИКМ данных речевого сигнала, и выдает их в блок управления 33 каналом связи. Аудиоинтерфейс 35 выполняет аналогоцифровое преобразование речевого сигнала и обеспечивает управление уровнем речевого сигнала и уровнем тонального сигнала входящего вызова. Более конкретно, приемная часть аудиоинтерфейса 35 преобразует речевой ИКМ сигнал с кодека 34 речевого сигнала в аналоговый речевой сигнал посредством схемы 35 А цифроаналогового преобразования (ЦАП), усиливает сигнал с помощью усилителя 35 В и выводит его посредством громкоговорителя 37 для прослушивания. Передающая часть аудиоинтерфейса 35 усиливает аналоговый аудиосигнал с микрофона 38 с помощью усилителя 35 С и затем преобразует сигнал в цифровой речевой сигнал с помощью схемы 35D аналого-цифрового преобразования (АЦП) и выдает его на кодек 34 звукового сигнала в виде речевого ИКМ сигнала. Кроме того, аудиоинтерфейс 35 усиливает тональный сигнал входящего вызова, переданный со схемы формирования тонального сигнала 54 входящего вызова и сформированный при управлении от схемы управления 40, рассмотренной ниже, выдает тональный сигнал входящего вызова путем возбуждения громкоговорителя 37 и уведомляет пользователя о приеме входящего вызова. В случае терминала 23 головного телефона-микрофона контакт для под 001048 10 ключения аудиоинтерфейса 35, громкоговорителя 37 и микрофона 38 размещен в терминале. Когда контактный вывод внешнего блока, который будет рассмотрен ниже, вводится с внешней стороны, то контакт для подключения аудиоинтерфейса 35, громкоговорителя 37 и микрофона 38 размыкается, аудиоинтерфейс 35 электрически соединяется с внешним блоком и,например, речевой сигнал выводится на внешний блок. Терминал ввода/вывода 39 цифрового сигнала представляет собой соединительный терминал, используемый для переноса цифровых данных, таких как символы, посредством портативного телефона. Поэтому при подсоединении кабеля персонального компьютера или иного блока с функцией переноса данных к терминалу ввода/вывода 39 цифровых данных и выполняя перенос с указанием места назначения, можно легко обеспечить передачу данных. Схема управления 40 содержит центральный процессорный блок (ЦПБ) и ПЗУ (не показаны), которые обеспечивают обработку в соответствии с последовательностью протоколов связи, например, запоминание вышеуказанных цифровых данных в ЗУПВ, представляющем собой память данных, выполнение обмена данными в портативном телефоне 21 или управление обменом данными в соответствии с программой управления, отображение номера телефона, введенного с помощью клавиатурного блока 44, на дисплее 43, ввод повторно набираемого номера в ЗУПВ, выполнение повторного вызова в соответствии с номером повторного вызова, сличение идентификационного кода,входящего в принимаемый сигнал, с идентификационным кодом, запомненным в памяти идентификаторов 41, и принятие решения, что входящий вызов, поступивший на терминал, является своим собственным, когда эти идентификационные коды совпадают, выдачу сигнала команды "а" схеме формирования тонального сигнала входящего вызова 54 для выдачи тонального сигнала входящего вызова, и передачу ответного сигнала на входящий вызов для установления канала связи с помощью блока управления каналом связи 33. Блок отображения 43 содержит, например,жидкокристаллический дисплей и обеспечивает отображение различной информации для уведомления пользователя портативного телефона 21, передаваемой от портативного телефона 21,например номера телефона адресата речевого сообщения, введенного с клавиатурного блока 44 и времени разговора. Клавиатурный блок 44 содержит различные клавиши, например цифровые, со звездочкой, блокировки, речи, и позволяет пользователю вводить различную информацию с помощью этих клавиш. Схема управления 40 управляет различными блоками портативного телефона 21,обеспечивая осуществление соответствующей 11 обработки при нажатии определенных клавиш клавиатурного блока. Блок выбора уровня речевого сигнала 45 представляет собой переключатель громкости для регулировки уровня речевого сигнала, когда аудиоинтерфейс 35 выполняет аналого-цифровое преобразование речевого сигнала. Блок выбора уровня тонального сигнала 46 входящего вызова представляет собой переключатель для регулировки громкости тонального сигнала (звонка), причем выходной сигнал тонального сигнала входящего вызова может быть отрегулирован в соответствии с тремя уровнями: "выключено", "низкий" и "высокий". Его выходной сигнал подается на схему формирования тонального сигнала 54 входящего вызова. Когда сигнал входящего вызова передается от вызывающего абонента через базовую станцию 22 посредством радиволн, портативный телефон 21 передает сигнал входящего вызова на блок управления 33 каналом связи через антенну 21 а, переключатель приема-передачи 50,приемный блок 51 и модем 32. Блок управления 33 каналом связи принимает выборку сигнала управления и передает его на схему управления 40. Схема управления 40 сопоставляет идентификационный код, входящий в состав сигнала, с кодом в памяти 41 идентификаторов. Если сигнал представляет собой входящий вызов для данного терминала, то схема 40 посылает сигнал ответа на сигнал входящего вызова на модем 32 и передающий блок 52 вместе с сигналом управления, формируемым блоком управления 33 каналом связи, для того, чтобы отвечать на входящий вызов, и передает его через переключатель 50 и антенну 21 а. Кроме того, в то же самое время схема управления 40 выдает тональный сигнал входящего вызова на аудиоинтерфейс 35 со схемы формирования тонального сигнала 54 входящего вызова для того, чтобы обеспечить звучание тонального сигнала входящего вызова, и уведомляет пользователя о приеме входящего вызова. Когда ответный сигнал на входящий вызов передается на телефонный терминал вызывающего абонента и схема управления телефонного терминала вызывающего абонента подтверждает, что соединение установлено, так как передан ответ от портативного телефона 21, начинается обработка речевого сигнала. Однако когда на клавиатурном блоке 44 портативного телефона 21 нажимают кнопку речи и вводят номер телефона адресата речевого сигнала, то введенный номер телефона передается на модем 32 и передающий блок 52 вместе с сигналом управления, формируемым блоком управления 33 каналом связи и передается через переключатель приема-передачи 50 и антенну 21 а Когда вызывающий абонент реагирует и ответный сигнал передается от вызывающего 12 абонента, то этот ответный сигнал пересылается на блок управления 33 каналом связи через антенну 21 а, переключатель приема-передачи 50,приемный блок 51 и модем 32. Блок управления 33 берет выборку сигнала управления и передает ее на схему управления 40. Когда схема управления 40 подтверждает посредством сигнала управления, что вызывающий абонент ответил и соединение установлено, она начинает обработку речевого сигнала. При осуществлении указанной обработки речевого сигнала переключатель приемапередачи 50 высокочастотного блока 31 переключает приемный блок 51 и передающий блок 52 в соответствии с режимом временного уплотнения и передает принимаемый сигнал на модем 32 и блок управления 33 каналом связи. Блок управления 33 каналом связи отдельно выводит речевые данные на кодек 34 звукового сигнала и сигнал управления на схему управления 40. Выходной сигнал речевых данных, поступивший на кодек 34 звукового сигнала, декодируется в соответствии с режимом АДИКМ, и полученный сигнал подается на аудиоинтерфейс 35, преобразуется в речевой сигнал аудиоинтерфейсом 35 и выдается с выхода громкоговорителя 37. Речевой сигнал, введенный с микрофона 38, преобразуется в цифровой речевой сигнал с помощью аудиоинтерфейса 35, кодируется с получением АДИКМ речевого сигнала и сжимается в кодеке 34 звукового сигнала, а затем выдается на блок управления 33 каналом связи. Речевой сигнал, переданный на блок управления 33 каналом связи под действием сигнала управления со схемы управления 40,передается через модем 32, передающий блок 52, переключатель приема-передачи 50 и антенну 21 а. На фиг. 4 иллюстрируется использование терминала 23 головного телефона-микрофона,предусмотренного для портативного телефона 21 по фиг. 3. На фиг. 5 представлен пространственный вид головного телефона-микрофона 71,снабженного головной стяжкой. Согласно фиг.4, если контактный вывод 62 узла 61 головного телефона-микрофона соединен с терминалом 23 головного телефонамикрофона, то портативная микротелефонная трубка (громкоговоритель 37 и микрофон 38) портативного телефона 21 выключается, а речевой сигнал выводится на головной телефон 63, а также возможно вводить речевой сигнал с внешнего микрофона 64. Поэтому можно осуществлять обмен речевыми сигналами без портативного телефона 21 (в режиме "со свободными руками"), при этом воспринимая четкий речевой сигнал даже при высоком уровне шума. Кроме того, головной телефон-микрофон 71, показанный на фиг. 5, может использоваться, как описано выше, путем подсоединения его 13 к терминалу 23 головного телефона-микрофона портативного телефона 21. Так как головной телефон 73 и микрофон 74 прикреплены к головной стяжке 75, так что головной телефон 73 расположен в непосредственной близости от уха пользователя, а микрофон 74 - около его губ, то можно естественным образом вести речевой обмен. На фиг. 6 иллюстрируется структура головного телефона-микрофона 71 по фиг. 5, в которой контактный вывод 72 разделен на вывод 81 головного телефона, вывод 82 микрофона и вывод 83 заземления. На фиг. 7 А иллюстрируется состояние перед тем и после того, как контактный вывод 72 введен в терминал 23 головного телефонамикрофона 23. Терминал 23 головного телефона-микрофона содержит контакт 91 головного телефона, проходящий от аудиоинтерфейса 35,контакт 92 микрофона, контакт 93 заземления,контакт 94 встроенного громкоговорителя и контакт 95 встроенного микрофона. На фиг. 7 В показано состояние, когда контактный вывод 72 введен в терминал 23 головного микрофона-телефона. Как показано на фиг. 7 В, когда контактный вывод 72 вводится в терминал 23 головного телефона-микрофона, вывод 81 головного телефона поднимает контакт 91 головного телефона,вывод 82 микрофона поднимает контакт 92 микрофона, и вывод 83 заземления контактирует с контактом 93 заземления. При этом контакт 94 встроенного громкоговорителя и контакт 95 встроенного микрофона отсоединяются и переключаются на внешний головной телефонмикрофон 71. Уровень речевого сигнала, уровень тонального сигнала входящего вызова и включение/выключение тонального сигнала входящего вызова устанавливаются с помощью блока выбора громкости речи 45 и блока изменения громкости тонального сигнала вызова 46, показанными на фиг. 3. Система сигнализации о входящем вызове,соответствующая первому варианту осуществления, снабжена передатчиком 24 сигнала уведомления о входящем вызове для подсоединения контактного вывода к терминалу головного телефона-микрофона вышеописанного портативного телефона 21. Передатчик 24 сигнала уведомления о входящем вызове выполнен с габаритами, например, от 3 до 5 см по длине, от 2 до 3 см по ширине и толщиной примерно 1 см. На фиг. 8 представлена блок-схема передатчика 24 сигнала уведомления о входящем вызове, показанная в блоке 24 а. Передатчик 24 сигнала уведомления о входящем вызове содержит контактный вывод 101,усилитель 102, полосовой фильтр (ПФ) 103, детектор колебаний 104, блок формирования сигнала 105, ключевую схему с фиксацией состояния 106, таймер 107, блок формирования сигна 001048 14 ла уведомления 108, блок модуляции 109, генератор 110, блок умножения частоты 111, передающий блок 112 и антенну 113. Контактный вывод 101 соответствует контактному выводу 72 на фиг. 7 В, предназначен для введения в терминал 23 головного телефона-микрофона и обеспечивает получение речевого сигнала входящего тона от портативного телефона 21. Поэтому вывод 101 а головного телефона и вывод заземления 101 с соединены с внутренней схемой, а вывод 101b микрофона не подсоединен. Когда сигнализация о входящем вызове принимается портативным телефоном 21, входящий тон обычным образом выводится с встроенного громкоговорителя 37. Однако, когда контактный вывод 101 передатчика 24 сигнала уведомления о входящем вызове соединен с терминалом 23 головного телефона-микрофона, то входящий тон не выдается с выхода громкоговорителя 37, а речевой сигнал входящего тона вводится в передатчик 24 сигнала уведомления о входящем вызове посредством контактного вывода 101. Как показано на фиг. 8, речевой сигнал введенного тона усиливается усилителем 102, и только речевой сигнал в полосе частот, свойственной входящему тону, селективно пропускается с помощью ПФ 103. На фиг.9 А - 9F показаны диаграммы сигналов, соответствующих различным точкам схемы по фиг. 8, при этом, как показано на фиг. 9 А, звуковой сигнал входящего тона "ру, ру,ру " (фонетический) селективно пропускается посредством ПФ 103. Затем сигнальные колебания детектируются детектором колебаний 104 для получения сигнала, показанного на фиг. 9 В, формируются в блоке формирования 105, и берется выборка сформированных прямоугольных колебаний(фиг. 9 С). Ключевая схема с фиксацией 106 устанавливается с помощью прямоугольных колебаний, и таймер 107 обеспечивает передачу сигналов уведомления о входящем вызове по радиоканалу только в течение предварительно определенного времени. Таким образом, сигналы, посылаемые на ключевую схему с фиксацией 106, используются для формирования сигнала уведомления о входящем вызове в виде предварительно определенной комбинации, например "1, 0, 1, 1", как показано на фиг.9D, с помощью блока формирования сигнала уведомления 108, пока с выхода таймера 107 не будет введен сигнал сброса. Кроме того, колебания с предварительно определенной частотой вводятся с генератора 110 в блок умножения частоты 111 для формирования несущих колебаний (fc), как показано на фиг.9 Е. Блок модуляции 109 осуществляет модуляцию для беспроводной передачи сигнала уведомления о входящем вызове, передаваемого 15 блоком формирования 108 с помощью несущих колебаний. Модулированный сигнал содержит более высокую частоту (fm) и более низкую частоту (fs) и передается антенной 13 путем суперпозиции сигнала уведомления с радиосигналом, осуществляемой в передающем блоке 112. Модулированный сигнал частоты fm формируется путем суммирования f с несущей частотойfc (fm = fc + f), а модулированный сигнал частоты fs получается путем вычитания f из несущей fc (fs=fc - f). В системе сигнализации о входящем вызове, соответствующей первому варианту осуществления, приемник сигнала уведомления 26 или 27, осуществляющий прием сигнала уведомления о входящем вызове, переданного передатчиком сигнала уведомления 24, конструктивно оформляется в отдельном корпусе. При этом приемник сигнала уведомления 26 выполнен в корпусе типа карты, а приемник сигнала уведомления 27 выполнен в браслете вместе с наручными часами, надеваемом на руку. На фиг. 10 показана блок-схема приемника 27 сигнала уведомления о входящем вызове,выполненного в браслете. Приемник 27, согласно фиг. 10, содержит антенну 121, усилитель 122, блок преобразования частоты 123, гетеродин 124, ПФ 125, усилитель 126, демодулятор 127, схему управления 128, блок управления 129, возбудитель вращения 130, мотор 131, возбудитель звукового сигнала уведомления 132,громкоговоритель 133, переключатель подачи питания 134, блок ввода режимов функционирования 135, генератор 136, схему деления частоты 137, блок тактового сигнала 138, схему установки времени сигнализации 139, схему совпадения 140, блок выбора отображения 141,жидкокристаллический дисплей 142. Радиоволны сигнала уведомления о входящем вызове, переданные передатчиком сигнала уведомления 24, принимаются антенной 121 и усиливаются усилителем 122. На фиг. 11 А -11 С представлены диаграммы сигналов, иллюстрирующие сигналы на выходах различных блоков схемы по фиг. 10. Сигнал, показанный на фиг. 11 А, представляет собой сигнал, усиленный усилителем 122, причем колебания представляют собой практически то же самое, что и на стороне передатчика(фиг.9F), и поступают на блок преобразования частоты 123. В блоке преобразования частоты 123 частота сигнала (фиг. 11 А) преобразуется с помощью гетеродина 124, и формируется сигнал,представленный на фиг. 11 В. Шум удаляется путем пропускания сигнала через ПФ 125 для выделения только требуемых составляющих сигнала. Выделенные составляющие усиливаются усилителем 126 и демодулируются блоком демодуляции 127. При этом, как показано на фиг. 11 С, корректным образом восстанавлива 001048 16 ется цифровой сигнал уведомления, содержащий "1,0, 1, 1", как показано на фиг. 9D. Если схема управления 128 определяет,что сигнал, содержащий вышеуказанную комбинацию "1, 0, 1, 1", принят в качестве сигнала уведомления о входящем вызове, то схема 128 выполняет уведомление в предположении, что входящий вызов принят портативным телефоном 21, снабженным передатчиком сигнала уведомления 24, путем запуска с помощью возбудителя 130 мотора с эксцентрично установленной массой для генерирования предупредительного сигнала в виде вибраций или возбуждения громкоговорителя 133 возбудителем звукового уведомления для генерирования звука зуммера. Переключатель подачи питания 134 обеспечивает подачу питания на возбудитель вращения 130 и на возбудитель звукового уведомления 132. Блок управления уведомлением 129 обеспечивает селективное осуществление уведомления, переключая переключатель подачи питания 134 так, чтобы подавать питание от источника питания Vcc на требуемый возбудитель 130 или 132. Блок ввода режима функционирования 135(фиг. 10) не только обеспечивает выполнение операций ввода относительно вышеупомянутого уведомления, но и выполняет операции ввода для установки сигнализации и времени для функции тактирования, как будет упомянуто ниже. Тактовые сигналы с предварительно определенной частотой выдаются на схему деления частоты 137 с генератора 136, а текущее время измеряется блоком тактового сигнала 138 в соответствии с результатом деления тактовых сигналов. Кроме того, чтобы использовать функцию сигнализации, время сигнализации предварительно устанавливается в схеме 139 установки времени сигнализации и контролируется схемой совпадения 140, определяющей, когда текущие данные времени с блока тактовых сигналов 138 совпадут с данными времени сигнализации, установленными в схеме установки 139. Если оба эти значения совпадают, то схема 140 направляет команду блоку управления уведомлением 129 на выполнение уведомления либо с использованием вибраций, формируемых мотором, либо звука зуммера. Блок выбора отображения 141 отображает установленное время сигнализации и текущее время или факт приема сигнала уведомления на жидкокристаллическом дисплее 142 путем соответствующего выбора отображаемых данных. Структура схемы приемника типа карты(или приемника сигнала уведомления типа электронного калькулятора) 26 не описана выше, в то время как описана только структура приемника 27, встраиваемого в браслет. Однако схема обработки сигнала уведомления о входящем вызове полностью та же самая, что и в случае 17 приемника 27. Однако структура приемника 26 отличается от структуры приемника 27 тем, что в приемнике типа карты кроме того предусматривается наличие схемы для обработки функций электронного калькулятора, например четырех арифметических действий, вместо схемы для обработки функции времени, как в вышеописанном приемнике, встраиваемом в браслет наручных часов. Как описано выше, система сигнализации о входящем вызове в первом варианте осуществления выполнена так, что контактный вывод передатчика сигнала уведомления 24 для радиопередачи сигнала уведомления вводится в выходной терминал речевого сигнала, например терминал 23 головного телефона-микрофона,предусмотренного в портативном телефоне 21, а портативные приемники сигнала уведомления 26, 27, выполненные в отдельных от передатчика 24 корпусах, устанавливаются на части тела пользователя портативного телефона 21. Когда портативный телефон 21 принимает сигнал входящего вызова и формирует тональный сигнал входящего вызова, передатчик сигнала уведомления 24 детектирует речевой сигнал входящего тона, передаваемого через контактный вывод от терминала 23 головного телефона-микрофона и обнаруживает, что сформирован входящий тон, и затем генерирует сигнал уведомления о входящем вызове для обеспечения радиопередачи этого сигнала на приемники 26 и 27 сигнала уведомления. Когда приемники 26, 27 сигнала уведомления соответственно принимают сигнал уведомления, они уведомляют пользователя с помощью звука зуммера или вибраций, формируемых мотором. Поэтому пользователь может надежно распознать входящий вызов даже в условиях высокого шумового фона, или если он не слышит тональный сигнал входящего вызова,поскольку его портативный телефон 21 находится в портфеле или чемодане. Затем, когда пользователь распознает входящий вызов с помощью указанного уведомления, он удаляет контактный вывод передатчика 24 сигнала уведомления из терминала 23 головного телефона-микрофона портативного телефона 21 и осуществляет связь с вызывающим абонентом с использованием громкоговорителя 37 и микрофона 38. Поскольку в первом варианте осуществления используется схема детектирования входящего тона портативного радиотелефона для формирования уведомления, то обеспечивается надежное уведомление пользователя только при возникновении входящего вызова и исключается реагирование на иные излучаемые радиосигналы, такие как радиосигналы исходящих вызовов, речевые сигналы или ввод данных местоположения, когда пользователь перемещается, достигая зоны приема радиосигналов входящих вызовов. 18 Кроме того, передатчик и приемник сигналов уведомления о входящих вызовах соответственно используют уникальный приемопередатчик, а передаваемый код определяется предварительно (например, как указано выше,"1011"), благодаря чему в приемнике обеспечивается определение, что принят входящий вызов, только в случае приема указанного кода. Использование кода, различного для каждого приемопередатчика, обеспечивает надежное распознавание только входящих вызовов своего собственного портативного телефона и отсутствие реагирования на вызовы других портативных телефонов, находящихся в непосредственной близости, благодаря различным используемым кодам. Кроме того, так как звуковой сигнал зуммера или сигнализация с помощью вибраций могут быть выбраны пользователем для применения в качестве средства уведомления в соответствии с конкретным характером окружающей обстановки, то можно надлежащим образом выбрать то или другое средство для обеспечения надежного распознавания входящих вызовов и в то же время исключить помехи окружающим. В первом варианте осуществления обеспечивается ввод речевого сигнала входящего тона путем подсоединения гнезда к терминалу головного телефона-микрофона, предусмотренного для портативного телефона. Однако также возможно использовать в первом варианте осуществления терминал вывода звукового сигнала или терминал вывода входящего тона иной, чем описано выше в качестве выходного терминала головного телефона, или терминал вывода входящего вызова иной, чем терминал речевого сигнала. В частности, в случае портативного телефона, снабженного зуммером для генерирования входящего тона и громкоговорителем для речевого сигнала, можно исключить генерирование входящего тона зуммером или громкоговорителем путем использования терминала головного телефона, установки передатчика 24 сигнала уведомления о входящем вызове в терминал головного телефона и передачи сигнала уведомления о входящем вызове от передатчика 24 в приемник 26 или 27 для обеспечения уведомления пользователя о входящем вызове. Кроме того, первый вариант можно осуществить таким образом, чтобы вводить речевой сигнал входящего тона за счет соединения контактного вывода с громкоговорителем блока микротелефонной трубки портативного телефона с использованием звукоснимателя для ввода звука от зуммера генерирования тонального сигнала или линии выходного звукового сигнала, вместо соединения с терминалом головного телефона-микрофона. Кроме того, хотя первый вариант осуществления показан на фиг. 8 как предусматриваю 19 щий передачу сигнала уведомления с использованием радиоволн с частотной модуляцией(ЧМ) или частотной манипуляцией (ЧМн), однако также можно использовать в первом варианте другие методы модуляции, например амплитудную модуляцию (AM), в том числе амплитудную манипуляцию (АМн), или фазовую модуляцию (ФМ), в том числе фазовую манипуляцию (ФМн). Кроме того, хотя в первом варианте для передачи сигнала уведомления использовались радиоволны, однако также возможно использование других методов беспроводной передачи,например с использованием ультразвуковых(УЗ) колебаний, электромагнитной индукции или инфракрасного (ИК) излучения. Второй вариант осуществления иллюстрируется фиг.12 А-16. Ниже будет детально рассмотрен второй вариант осуществления со ссылками на чертежи. На фиг.12 А -16 те же элементы, что и на чертежах, иллюстрирующих первый вариант, обозначены одинаковыми позициями и их описание опущено. В то время как в первом варианте осуществляется передача сигнала уведомления от передатчика 24 сигнала уведомления о входящем вызове на приемник 26 в виде карты или на приемник 27, встроенный в браслет, второй вариант осуществления изобретения выполнен с возможностью изменения частот радиоволн,передаваемых или принимаемых, с помощью системы изменения частот несущих волн с переносом их на различные уровни без изменения типа радиоволн. Поэтому даже если какая-либо система сигнализации о входящих вызовах того же типа или иной блок, имеющий другое назначение, но использующий радиоволны той же частоты,находятся в непосредственной близости, однако взаимные помехи между ними можно предотвратить за счет изменения частот и обеспечить точное и надежное уведомление о входящих вызовах. На фиг.12 А и 12 В представлен внешний вид передатчика 24 сигнала уведомления о входящем вызове, выполненного согласно второму варианту осуществления изобретения. В передатчике 24, так же, как и в первом варианте,предусмотрен контактный вывод 101, вводимый в терминал 23 головного телефона-микрофона портативного телефона 21 по фиг. 1. Передатчик 24 сигнала уведомления, показанный на фиг.12 А, отличается тем, что он снабжен блоком установки частоты 151 типа круговой шкалы. Поворотом диска в любом направлении по стрелкам можно осуществлять передачу сигнала уведомления на желаемой частоте. Кроме того, передатчик 24 по фиг. 12 В отличается тем, что он снабжен блоком установки частоты 152 типа переключателя. Путем перемещения положения переключателя в любом 20 направлении по стрелкам можно выбрать одну из трех частот уровней А, В, С и осуществлять радиопередачу сигнала уведомления о входящем вызове на выбранной частоте. На фиг. 13 представлен общий вид приемника 26 сигнала уведомления, конструктивно оформленного в корпусе типа карты, для второго варианта осуществления изобретения. Когда приемник 26 по фиг. 13 принимает сигнал уведомления о входящем вызове, переданный передатчиком 24 (фиг.12 А или 12 В), то он осуществляет уведомление пользователя с помощью сигнала вибраций или звука зуммера. Приемник 26 имеет встроенный мотор 131 с массой, эксцентрично установленной относительно вала вращения. Когда приемник 26 принимает сигнал уведомления, он запускает мотор 131, который формирует упомянутые вибрации,благодаря чему осуществляется уведомление пользователя, имеющего при себе приемник 26. Приемник 26 по фиг. 13 отличается тем,что что преобразованная (обнаруженная) частота сигнала уведомления может быть изменена в приемнике до частоты той же, что и установленная в передатчике, с использованием цифровых клавиш блока ввода режима функционирования 135. Как показано на фиг 13, в случае приемника 26 сигнала уведомления в корпусе типа карты, частота, которая должна быть установлена (например F123), визуализируется на жидкокристаллическом дисплее (ЖКД) 142 путем установки режима установки частоты приема и ввода желаемой частоты с помощью цифровых клавиш, и частота приема изменяется на представленное значение частоты путем нажатия клавиши установки. На фиг. 14 представлен общий вид приемника 27 сигнала уведомления о входящем вызове, установленного в браслете для часов, выполненного согласно второму варианту осуществления изобретения. Когда приемник 27 по фиг. 14 принимает сигнал уведомления о входящем вызове, переданный от передатчика 24 сигнала уведомления,он выполняет уведомление пользователя с помощью вибраций или звука зуммера. Приемник 27 по фиг. 14 имеет встроенный мотор 131 с массой, эксцентрично установленной относительно вала вращения. Когда приемник 27 принимает сигнал уведомления, он запускает мотор 131, который формирует упомянутые вибрации,благодаря чему осуществляется уведомление пользователя, имеющего при себе приемник 27. Приемник 27 по фиг. 14 отличается тем,что преобразованная частота сигнала уведомления может быть изменена в приемнике до частоты той же, что и установленная в передатчике,с использованием цифровых клавиш блока ввода режима фукционирования 135. Как показано на фиг 14, приемник 27 сигнала уведомления отображает частоты, которые могут быть установлены на ЖКД 142, путем ввода режима ус 21 тановки частоты приема. Затем частота приема изменяется на представленное значение(A:F123) частоты путем повторного нажатия клавиш ввода для перемещения курсора в положение желательной частоты. На фиг. 15 показана блок-схема передатчика 24 сигнала уведомления о входящем вызове для второго варианта осуществления изобретения. Структура передатчика 24 по фиг. 15 почти та же самая, что и в первом варианте (фиг. 8). Однако в данном случае передатчик 24 отличается тем, что блок установки частоты 151 (152),гетеродин 153 и блок преобразования частоты 154 дополнительно введены в схему, соответствующую первому варианту осуществления. Входной вывод 101 для ввода входящего тона, представленный на фиг. 15, представляет собой вывод, подсоединяемый к портативному телефону для ввода данных для обнаружения входящего тона. Хотя вывод 101 соответствует в данном случае контактному выводу 101, вводимому в терминал 23 головного телефонамикрофона портативного телефона 21, он не обязательно всегда должен быть ограничен выполнением в виде контактного вывода 101. Когда портативный телефон 21 принимает входящий вызов, входящий тон выдается со встроенного громкоговорителя 37. Однако входной вывод 101 передатчика 24 сигнала уведомления соединен с терминалом 23 головного телефона-микрофона, и входящий тон не выдается на громкоговоритель 37, а речевой сигнал входящего тона вводится через входной вывод 101 для входящего тона. Кроме того, входной речевой сигнал входящего тона усиливается усилителем 102 и ограничивается по полосе предварительно определенной полосой частот с помощью ПФ 103. Выделенные речевые сигналы детектируются детектором 104 и формируются блоком 105 формирования колебаний. Кроме того, ключевая схема 106 с фиксацией состояния устанавливается с помощью сформированных прямоугольных колебаний, и таймер 107 настраивается так, чтобы осуществлять передачу сигналов уведомления только в течение предварительно определенного времени. То есть сигналы, поданные на ключевую схему 106 с фиксацией состояния, выдаются на блок модуляции 109 путем генерирования сигналов уведомления о входящем вызове в блоке генерирования сигнала уведомления 108 до тех пор, пока не поступит сигнал сброса с таймера 107. Кроме того, с выхода генератора 110 на блок умножения частоты 111 подается сигнал с предварительно определенной частотой. Несущая, генерируемая блоком 111, подается на блок модуляции 109 и модулируется сигналом уведомления, переданным с блока генерирования 22 сигнала уведомления 108, для передачи радиосигнала. Во втором варианте осуществления изобретения предусматривается преобразование частоты сигнала уведомления, модулированного в блоке модуляции 109, на желательную частоту с помощью блока установки частоты 151 (152),гетеродина 153 и дополнительно введенного блока преобразования частоты 154. Более конкретно, при предварительно установленной частоте передачи с помощью блока установки частоты 151 (152) с гетеродина 153 выдается предварительно определенная частота в соответствии с установкой частоты, и частота модулированного сигнала с выхода блока модуляции 109 преобразуется с помощью блока преобразования частоты 154. Затем ЧМ сигнал подается на блок передачи 112 и передается с помощью антенны 113. В случае системы сигнализации о входящем вызове, соответствующей второму варианту осуществления изобретения, приемники 26 и 27 сигнала уведомления, предназначенные для приема сигнала уведомления о входящем вызове, переданного передатчиком 24 сигнала уведомления, выполняются в отдельных корпусах. На фиг. 16 представлена блок-схема приемника 27 сигнала уведомления, размещенного в браслете, соответствующего второму варианту осуществления изобретения. Хотя структура приемника 27 сигнала уведомления о входящем вызове, показанная на фиг. 16, почти та же самая, что и в первом варианте (фиг. 10), однако приемник 27 отличается тем, что он дополнительно содержит блок установки частоты 161, в дополнение к структуре,соответствующей первому варианту по фиг. 10. Радиосигнал уведомления о входящем вызове, частота которого преобразована на предварительно определенное значение частоты в передатчике 24 сигнала уведомления, принимается антенной 121 и усиливается усилителем 122. Блок 123 преобразования частоты (фиг. 16) выполняет преобразование частоты в соответствии с частотой колебаний, генерируемой гетеродином 124. В данном случае второй вариант осуществления изобретения отличается тем, что дополнительно содержит блок установки частоты 161, благодаря чему можно необходимым образом установить частоту гетеродина 124. Более конкретно, путем задействования блока ввода режима функционирования 135 приемника 26 сигнала уведомления, выполненного по типу карты, или приемника 27 сигнала уведомления, встроенного в браслет (фиг. 13 или 14),частота, установленная в блоке установки частоты 161, изменяется на желательное значение частоты. Гетеродин 124 генерирует колебания в соответствии с частотой, установленной в блоке 161 установки частоты, и блок 123 преобразования частоты выполняет преобразование частоты 23 в соответствии с частотой колебаний гетеродина 124. Частота, устанавливаемая в блоке установки частоты 161, устанавливается так, чтобы быть равной частоте, установленной в блоке установки частоты 151 (152) передатчика 24 сигнала уведомления. Поэтому сигнал уведомления о входящем вызове надежно передается и принимается. Более того, если радиоволны близких частот используются в непосредственной близости, то можно простым путем исключить возможность взаимных помех, изменяя установленные значения частот на передающей стороне и на приемной стороне, для перехода одновременно в другие полосы частот. Принятый сигнал преобразуется по частоте в блоке преобразования частоты 123 и усиливается усилителем 126 после прохождения через ПФ 125 и затем демодулируется блоком демодуляции 127. Когда демодулированный сигнал уведомления о входящем вызове вводится в схему управления 128, уведомление подается на блок управления уведомлением 129 в случае, если схема управления 128 определила, что входящий вызов принят портативным телефоном 21,снабженным передатчиком 24 сигнала уведомления о входящем вызове, и генерирует предупредительный сигнал вибраций с помощью мотора 131 с эксцентрично установленной массой,возбуждаемого возбудителем 130, или генерирует звуковой сигнал зуммера путем возбуждения громкоговорителя 133 возбудителем 132 сигнала звукового уведомления. Переключатель подачи питания 14 подает возбуждающую мощность питания на возбудитель 130 вращения мотора и на возбудитель 132 звукового уведомления. Когда в блоке управления уведомлением 129 осуществлен выбор используемого вида сигнала уведомления, то переключатель 134 обеспечивает подачу питания на возбудитель 130 или 132 соответственно от источника питания Vcc. Блок ввода режима функционирования 135(фиг. 16) выполняет не только операции ввода режима для вышеупомянутого формирования сигнала уведомления, но и используется для установки сигнализации и времени для функционирования блока тактового сигнала. Функции блока тактового сигнала (136 или 140) в приемнике сигнала уведомления 27 (фиг. 16), а также структура и функции блока выбора отображения 141 и ЖКД 142 те же, что и представленные на фиг. 10. Поэтому их описание не приводится. Как описано выше, система сигнализации о входящем вызове, соответствующая второму варианту осуществления изобретения, обеспечивает то, что частоты передачи сигнала уведомления о входящем вызове от передатчика 24 сигнала уведомления к приемникам 26 или 27 сигнала уведомления, каждый из которых вы 001048 24 полнен отдельно от передатчика 24, могут соответствующим образом изменяться, в соответствии с конкретной ситуацией. Поэтому если даже системы сигнализации о входящих вызовах аналогичного типа или радиоаппаратура иного назначения, использующие те же частоты, располагаются в непосредственной близости, однако вероятность взаимных помех или ошибочного уведомления может быть значительно снижена только за счет изменения частот передачи и приема радиосигналов, в результате чего может быть обеспечено более точное уведомление о входящем вызове. Кроме того, система сигнализации о входящем вызове во втором варианте выполнена с использованием гетеродина,содержащего управляемый напряжением генератор (УНГ). Поэтому система может быть осуществлена более экономично и с большей компактностью. В связи с этим возможно выполнить систему сигнализации о входящих вызовах, характеризуемую высокой надежностью, за счет ее введения в портативный компактный электронный блок,например в наручные часы или электронный калькулятор. Третий вариант осуществления изобретения иллюстрируется фиг. 17-22 и описывается ниже детально со ссылками на иллюстрирующие его чертежи. На фиг. 17-22, относящихся к третьему варианту осуществления, элементы,аналогичные или эквивалентные показанным для первого и второго вариантов, обозначены теми же позициями и их описание опущено. В первом варианте взаимные помехи предотвращались за счет преобразования сигнала уведомления о входящем вызове, передаваемого от передатчика 24 сигнала уведомления к приемникам 26 или 27 сигнала уведомления, в цифровой код, содержащий конкретную комбинацию, например "1011", и выбора различных кодов для других приемопередатчиков. Однако в третьем варианте осуществления пользователь может установить идентификационный код,содержащий цифровые символы, например "1","0", "метка", "пробел", либо указанный идентификационный код может быть включен в часть сигнала уведомления о входящем вызове. Поэтому даже если системы сигнализации о входящем вызове того же типа или иное устройство, использующие радиоволны на той же частоте, находятся в непосредственной близости, однако взаимные помехи между ними предотвращаются, вероятность ложных уведомлений снижается и может быть осуществлено точное и надежное уведомление путем обнаружения совпадения принятого кода с заранее установленным идентификационным кодом, поскольку идентификационный код, содержащий произвольно установленный цифровой код,включен, по меньшей мере, в часть сигнала уведомления о входящем вызове, подлежащего передаче или приему. 25 На фиг.17 А и 17 В представлен внешний вид передатчика 24 сигнала уведомления, соответствующего третьему варианту осуществления изобретения. В этом передатчике 24, как и в первом варианте, предусмотрен контактный вывод 101 для ввода в терминал 23 головного телефона-микрофона портативного телефона 21,показанного на фиг. 1. Передатчик 24 сигнала уведомления, показанный на фиг. 17 А, отличается тем, что он снабжен ползунковым переключателем 171 для установки кода. Путем изменения установки переключателя в любом направлении по стрелкам и произвольного выбора любого из четырех типов идентификационных кодов от 1 до 4 обеспечивается генерирование сигнала уведомления, включающего выбранный идентификационный код по меньшей мере в части сигнала,и затем этот сигнал излучается с помощью радиоволн. Например, код 1 представляет собой цифровую комбинацию данных "0, 0, 0, 0", код 2 представляет собой комбинацию "0, 0, 1, 1", код 3 - комбинацию "1, 0, 0, 0" и код 4 - комбинацию "1, 1, 1, 1". На фиг. 17 А показан случай выбора кода 2. Передатчик 24 сигнала уведомления по фиг. 17 В отличается тем, что он снабжен дисковыми переключателями 172 установки кода. Путем поворота каждого диска в указанном направлении можно произвольно установить четыре идентификационных кода, таких как коды 1, 2, 3, 4. Затем генерируется сигнал уведомления о входящем вызове, включающий установленный идентификационный код, по меньшей мере, в части сигнала. Полученный сигнал передается с помощью радиоволн. Для вышеуказанного случая на выходе формируются 16 битовые цифровые данные "0, 0, 0, 0, 0, 0, 1, 1,1, 0, 0, 0, 1, 1, 1, 1". На фиг. 18 представлен внешний вид приемника 181 сигнала уведомления о входящем вызове, выполненного в виде ручки. Когда показанный на фиг. 18 приемник 181 сигнала уведомления принимает сигнал уведомления, переданный с помощью радиоволн, от передатчика 24 сигнала уведомления по фиг. 17 А или 17 В, он осуществляет уведомление пользователя путем формирования вибрации. Приемник 181 имеет встроенный мотор 131 с массой, эксцентрично установленной относительно вала вращения. При приеме сигнала уведомления мотор 131 возбуждается и весь приемник, находящийся в грудном кармане пользователя, вибрирует, уведомляя тем самым пользователя. Приемник 181, показанный на фиг. 18, отличается тем, что он имеет переключатель установки кода 182, расположенный на его цилиндрической части. Имеется возможность установки четырех типов идентификационных кодов от 1 до 4 путем перемещения ползунка переключателя по стрелке. Когда приемник принимает 26 приходящий сигнал уведомления, включающий в себя выбранный идентификационный код по меньшей мере в части сигнала уведомления, он определяет совпадение идентификационного кода с заданным. Если идентификационный код совпадает, то приемник возбуждает мотор 131 и уведомляет пользователя о входящем вызове посредством вибрации. Когда показанный на фиг. 19 приемник 26 сигнала уведомления типа карты принимает сигнал уведомления, переданный с помощью радиоволн, от передатчика 24 сигнала уведомления по фиг. 17 А или 17 В, он осуществляет уведомление пользователя путем формирования вибрации. Приемник 26 имеет встроенный мотор 131 с массой, эксцентрично установленной относительно вала вращения. При приеме сигнала уведомления мотор 131 возбуждается, и весь приемник вибрирует, уведомляя тем самым пользователя, в кармане которого он находится. Приемник 26 типа карты, показанный на фиг. 19, отличается тем, что идентификационный код может быть произвольно выбран посредством цифровых клавиш блока ввода режима функционирования 135. Как показано на фиг. 19, приемник 26 сигнала уведомления обеспечивает отображение вводимого идентификационного кода (например, 1234) на ЖКД 142 путем выбора режима установки идентификационного кода и ввода желательного идентификационного кода с помощью цифровых клавиш и затем установки отображаемого идентификационного кода путем нажатия клавиши установки. Когда приемник 26 по фиг. 19 принимает приходящий сигнал уведомления, включающий в себя выбранный идентификационный код, по меньшей мере, в части сигнала уведомления, он определяет совпадение идентификационного кода с заданным. Если идентификационный код совпадает, то приемник возбуждает мотор 131 и уведомляет пользователя о входящем вызове посредством вибрации. На фиг.20 представлен общий вид приемника 27 сигнала уведомления о входящем вызове, встроенного в браслет часов, соответствующего третьему варианту осуществления изобретения. Когда показанный на фиг. 20 приемник 27 сигнала уведомления принимает сигнал уведомления, переданный с помощью радиоволн от передатчика 24 сигнала уведомления, он осуществляет уведомление пользователя путем вибрации или звукового сигнала зуммера. Приемник 27, установленный в браслете, имеет встроенный мотор 131 с массой, эксцентрично установленной относительно вала вращения. При приеме сигнала уведомления на мотор 131 подается возбуждение, и весь приемник, находящийся в браслете на руке пользователя, вибрирует, уведомляя тем самым пользователя. Приемник 27, установленный в браслете,показанный на фиг. 20, отличается тем, что 27 идентификационный код может быть произвольно выбран посредством цифровых клавиш блока ввода режима функционирования 135. Как показано на фиг. 20, приемник 27 сигнала уведомления обеспечивает отображение вводимого идентификационного кода (например,1234) на ЖКД 142 путем выбора режима установки идентификационного кода и ввода желательного идентификационного кода с помощью цифровых клавиш и затем установки отображаемого идентификационного кода. На фиг. 21 представлена блок-схема передатчика 24 сигнала уведомления о входящем вызове, соответствующего третьему варианту осуществления. Хотя передатчик 24 сигнала уведомления по фиг. 21 имеетструктуру, практически совпадающую с первым вариантом осуществления(фиг. 8), однако он отличается тем, что дополнительно содержит блок установки кода 191,память кода 192 и блок последовательнопараллельного преобразования 193. Когда портативный телефон 21 принимает входящий вызов, входящий тон обычно выдается со встроенного громкоговорителя 37. Однако так как входной вывод 101 передатчика 24 сигнала уведомления соединен с терминалом 23 головного телефона-микрофона, входящий тон не выдается на громкоговоритель 37, а речевой сигнал входящего тона вводится через входной вывод 101. Входной речевой сигнал входящего тона усиливается усилителем 102 и ограничивается по полосе предварительной определенной полосой частот с помощью ПФ 103. Выделенные речевые сигналы детектируются детектором 104 и формируются блоком 105 формирования колебаний. Затем ключевая схема 106 с фиксацией состояния устанавливается с помощью сформированных прямоугольных колебаний, и таймер 107 настраивается так, чтобы осуществлять передачу сигналов уведомления только в течение предварительно определенного времени. То есть сигналы, поданные на ключевую схему 106 с фиксацией состояния, выдаются в блок генерирования сигнала уведомления 108 до тех пор,пока не поступит сигнал сброса с таймера 107. В третьем варианте осуществления изобретения желательный идентификационный код формируется с помощью вновь введенного блока установки кода 191, памяти кода 192 и блока последовательно-параллельного преобразования 193; и в блоке формирования сигнала уведомления 108 формируется сигнал уведомления,включающий в себя идентификационный код,подаваемый на последующий блок модуляции. Кроме того, с выхода генератора 110 на блок умножения частоты 111 подается сигнал с предварительно определенной частотой. Несущая, генерируемая блоком 111, подается на блок модуляции 109 и модулируется сигналом уве 001048 28 домления, включающим в себя идентификационный код, переданным с блока генерирования сигнала уведомления 108. Модулированный сигнал передается на передающий блок 112 для передачи радиосигнала антенной 113. В случае системы сигнализации о входящем вызове, соответствующей третьему варианту осуществления изобретения, приемники 26,27 или 181 сигнала уведомления, предназначенные для приема сигнала уведомления о входящем вызове, переданного передатчиком 24 сигнала уведомления, выполняются в отдельных корпусах. На фиг. 22 представлена блок-схема приемника 27 сигнала уведомления, размещенного в браслете, соответствующего третьему варианту осуществления изобретения. Хотя структура приемника 27 сигнала уведомления о входящем вызове, показанная на фиг. 22, почти та же самая, что и в первом варианте (фиг. 10), однако приемник 27 отличается тем, что он дополнительно содержит блок демодуляции 201, приемный регистр кода 202, схему сравнения идентификационных кодов 203 и память кода 204, введенные между блоком демодуляции 127, схемой управления 128 и блоком управления уведомлением 129, показанными на фиг. 10. Радиоволны сигнала уведомления о входящем вызове, включающего в себя идентификационный код, передаются передатчиком 24 сигнала уведомления, принимаются антенной 121, и принятый сигнал усиливается усилителем 122. Блок преобразования частоты 123 (фиг. 22) выполняет преобразование частоты в соответствии с частотой гетеродина 124. Преобразованный по частоте в блоке преобразования 123 сигнал уведомления усиливается усилителем 126, проходит через ПФ 125 и демодулируется блоком демодуляции 127. Третий вариант осуществления изобретения отличается тем, что принятый сигнал уведомления,включающий в себя идентификационный код,демодулированный блоком демодуляции 127,декодируется с получением цифровой кодовой последовательности "1" и "0" с помощью блока декодирования 201. Полученный код передается на схему сравнения идентификационных кодов 203 через приемный регистр кода 202. Кроме того, в приемнике 27 сигнала уведомления с помощью блока ввода режима функционирования 135 устанавливается тот же самый код, что и установленный в передатчике 24 сигнала уведомления, причем схема управления обеспечивает запоминание идентификационного кода в памяти кодов 204. Затем схема сравнения идентификационных кодов 203 сравнивает идентификационный код, содержащийся в принятом сигнале уведомления, с идентификационным кодом, хранящимся в памяти 204,для обнаружения их совпадения. Только если 29 упомянутые коды совпадают, блок управления уведомлением управляет возбудителем 130,обеспечивающим запуск мотора 131 с установленной эксцентрично массой для формирования вибрационного предупредительного сигнала,либо управляет возбудителем звукового сигнала уведомления 132 для возбуждения громкоговорителя 133 формирования звукового сигнала зуммера, либо управляет возбудителем 205 для включения светоизлучающего диода 206. Поскольку функции блока тактового сигнала (136 или 140) в приемнике сигнала уведомления 27 (фиг.22), а также структура и функции блока выбора отображения 141 и ЖКД 142 те же, что и представленные на фиг. 10, то их описание не приводится. Как описано выше, система сигнализации о входящем вызове, соответствующая третьему варианту осуществления изобретения, обеспечивает то, что уведомление о входящем вызове формируется только тогда, когда идентификационные коды на передающей стороне и на приемной стороне совпадают. Это устанавливается при обнаружении совпадения с заданным кодом идентификационного кода, включенного в сигнал уведомления, передаваемый от передатчика 24 сигнала уведомления к приемникам 26, 27 или 181 сигнала уведомления, конструктивно выполненным отдельно от передатчика 24. Поэтому даже если другие системы сигнализации о входящих вызовах или иная радиоаппаратура, использующие ту же самую частоту,находятся в непосредственной близости, однако вероятность взаимных помех и ошибочного уведомления значительно снижается, и может быть обеспечено более надежное уведомление о входящих вызовах. Кроме того, поскольку система сигнализации о входящем вызове в третьем варианте выполнена с использованием гетеродина, содержащего управляемый напряжением генератор(УНГ), и цифровой памяти кодов, система может быть осуществлена более экономично и с большей компактностью. В связи с этим возможно выполнить систему сигнализации о входящих вызовах, характеризуемую высокой надежностью, за счет ее введения в портативный компактный электронный блок, например в наручные часы или электронный калькулятор. Кроме того, возможно выполнить систему сигнализации о входящих вызовах так, чтобы сигнал уведомления, передаваемый и принимаемый с использованием радиоволн, состоял из цифровых кодов, например состоящих из "1" и "0" или из "меток" и "пробелов", и такая последовательность кодов могла бы устанавливаться на передающей стороне и на приемной стороне в виде идентификационных кодов, причем уведомление осуществлялось бы только при совпадении установленных идентификационных кодов друг с другом. 30 Ниже будет описан четвертый вариант осуществления изобретения для системы сигнализации о входящих вызовах, которая обеспечивает уведомление пользователя о том, что подчиненным блоком персональной портативной телефонной системы принят входящий вызов. На фиг. 23 представлена система сигнализации о входящих вызовах для беспроводного телефона персональной портативной телефонной системы. Структура системы, представленной на фиг. 23, содержит телефонный аппарат 21, коммутируемую телефонную сеть общего пользования (PSTN) 212, цифровую сеть с комплексными услугами (ISDN), базовую станцию 214 персональной портативной телефонной системы(ППТС), подчиненный блок 215 ППТС и блок уведомления о входящих вызовах 216, встроенный в браслет. Кроме того, цифровая сеть с комплексными услугами 213 содержит станцию управления обслуживанием 217 ППТС, базу данных абонентов 218 и базу данных местоположения 219. Как показано на фиг. 23, подчиненный блок 215 ППТС регулярно автоматически вводит данные текущего местоположения (т.е. базовую станцию 214 ППТС, ближайшую к его текущему положению) в базу данных местоположения, соединенную со станцией управления обслуживанием 217 ППТС, через базовую станцию 214, как показано пунктирной линией со стрелкой на фиг. 23. Когда телефонный аппарат 211 на передающей стороне выполняет вызов, как показано позицией 1 на фиг.23, то сигнализация о входящем вызове 2 выполняется для базовой станции 214 ППТС, ближайшей к подчиненному блоку 215 ППТС, из цифровой сети с комплексными услугами 213, выполняющей функции цифровой сети в абонентской телефонной сети 212(PSTN). Затем базовая станция 214 ППТС передает (3) сигнал входящего вызова на подчиненный блок 215 ППТС с использованием радиоволн. Когда подчиненный блок 215 ППТС принимает (4) сигнал входящего вызова, он в ответ на этот сигнал передает сигнал запроса на установление канала связи на базовую станцию 214 с использованием радиоволн. В четвертом варианте осуществления изобретения сигнал запроса на установление канала связи, переданный подчиненным блоком 215 ППТС, принявшим сигнал входящего вызова,также принимается блоком уведомления о входящем вызове 216 абонента, имеющего при себе подчиненный блок 215 ППТС. Блок уведомления о входящем вызове 216,в варианте выполнения в браслете, селективно принимает (5) радиоволны ответного сигнала в полосе 1900 МГц (1,9 ГГц), передаваемого соответственно на сигнализацию о входящем вызове, принятую подчиненным блоком 215 31 ППТС, и определяет, соответствует ли принятый сигнал предварительно определенному формату сигнала. В случае соответствия блок 216 генерирует вибрационный сигнал предупреждения или звуковую сигнализацию для уведомления пользователя, что подчиненный блок 215 ППТС принял входящий вызов. Вышеуказанный ответный сигнал не ограничен сигналом запроса на установление канала связи. Также возможно использовать сигнал для обнаружения синхронного пакетного сигнала или ответного сигнала входящего вызова. Блок уведомления о входящем вызове 214,выполненный в браслете, выполнен так, как представлено на фиг. 24, где показана блоксхема блока уведомления о входящих вызовах 216, встроенного в браслет, согласно четвертому варианту осуществления изобретения. Данный блок уведомления о входящих вызовах 216 отличается тем, что обычные наручные часы снабжены антенной 221, приемной схемой 222 и блоком обнаружения сигнала 223. Когда ответный сигнал, переданный подчиненным блоком 216 ППТС обнаруживается блоком обнаружения сигнала 223, блок 216 посылает сигнал на блок управления уведомлением 224 для включения светоизлучающего элемента,например светодиода или электролюминесцентного элемента, либо для формирования звукового предупредительного сигнала, либо для уведомления подчиненного блока 216 путем сигнализации вибрационным сигналом с помощью соответствующего вибратора. ППТС передает или принимает данные путем выполнения многоуровневой фазоимпульсной модуляции радиоволн с использованием квадратурной ФМн в ультравысокочастотном диапазоне с интервалом 300 кГц в полосах от 1895,150 МГц до 1917,050 МГц с использованием цифровых сигналов, передаваемых между базовой станцией и ведущим блоком ППТС,между базовой станцией и подчиненным блоком ППТС, между ведущим блоком ППТС и подчиненным блоком ППТС или между подчиненными блоками ППТС. Кроме того, канал управляющих сигналов или коммуникационный канал для выполнения вышеописанного обмена данными использует в качестве передающей системы мультиплексированный канал передачи в соответствии с режимом множественного доступа с временным разделением каналов (МДВР) с использованием множества несущих с разделением во времени, а также дуплексной системы с разделением во времени. Любой из четырех выделенных временных интервалов (слотов) длительностью примерно 625 мкс соответствующим образом назначается,и в каждом временном интервале передается или принимается управляющий сигнал или реализуется коммуникационный канал. 32 Например, в случае входящей последовательности управляющий сигнал для сигнала входящего вызова передается от базовой станции, и затем сторона нагрузки для входящего вызова (например подчиненный блок ППТС) передает управляющий сигнал для сигнала запроса на установление канала связи для ответа на первый управляющий сигнал. В случае сигнала входящего вызова после преамбулы передаются идентификация канала,идентификационный код источника сигнала,последовательность данных сигнала входящего вызова и код обнаружения ошибок. Кроме того, в случае сигнала запроса на установление канала связи после преамбулы и идентификации канала передаются идентификационный код вызывающей стороны, идентификационный код вызываемой стороны, последовательность данных сигнала запроса на установление канала связи и код обнаружения ошибок. В четвертом варианте осуществления изобретения, как показано на фиг. 4, приемная схема 222 принимает и демодулирует радиосигнал в полосе на частоте 1900 МГц (1,9 ГГц) для вышеуказанного подчиненного блока ППТС для приема водящего вызова и передает ответный сигнал. Затем блок детектирования 223 определяет, соответствует ли принятый сигнал, демодулированный приемной схемой 222, формату сигнала предварительно установленной схемы модуляции (например, квадратурной ФМн со сдвигом /4). Если принятый сигнал соответствует формату сигнала предварительно установленной схемы модуляции, то блок детектирования 223 в наручных часах посылает сигнал на схему управления уведомлением 224 для уведомления посредством звукового предупредительного сигнала или иного аналогичного сигнала, обеспечивая возбуждение элемента генерации звукового сигнала 226 для звукового уведомления, элемента фотоэмиссии 225 для уведомления посредством светового сигнала или вибрационного элемента 227 для уведомления посредством вибрации. Блок 229 ввода режимов функционирования, показанный на фиг. 24, обеспечивает ввод режимов для осуществления установки сигнализации или установки времени в соответствии с функциями генерации тактового сигнала в наручных часах. Тактовые сигналы с предварительно определенной частотой выдаются генератором 229 на схему деления частоты 230, и блок измерения времени 231 измеряет текущее время в соответствии с тактовыми сигналами разделенной частоты. Кроме того, для использования функций сигнализации предварительно устанавливается время сигнализации в схеме установки времени сигнализации 232, и осуществляется контроль 33 совпадения данных текущего времени, переданных с блока измерения времени 231, с данными времени сигнализации, установленными в схеме установки времени сигнализации 232, с помощью схемы контроля совпадения 233. Когда те и другие данные совпадут, схема контроля совпадения 233 подает команду на блок управления уведомлением 224 на выполнение уведомления посредством вибрации, звукового предупредительного сигнала или светового предупредительного сигнала. Кроме того, блок управления отображением 234 надлежащим образом выбирает данные для отображения, например установленное время сигнализации, текущее время, информацию о том, выполняется ли упомянутое уведомление,и отображает эти данные в блоке отображения 235. Как описано выше, в случае системы сигнализации о входящих вызовах, выполненной в соответствии с четвертым вариантом осуществления, при использовании наручных часов, всегда находящихся на руке пользователя, когда входящий вызов передается на портативный телефонный терминал, например подчиненный блок ППТС, от базовой станции, то наручные часы принимают радиоволны сигнала запроса на установление канала связи, передаваемого от подчиненного блока ППТС в ответ на входящий вызов от базовой станции (приемная схема). В этом случае в наручных часах осуществляется идентификация, является ли принятый сигнал сигналом, переданным от подчиненного блока ППТС в ответ на входящий вызов (блок детектирования сигнала). Если в наручных часах идентифицирован входящий вызов, то уведомление об этом входящем вызове предоставляется пользователю посредством светового, звукового или вибрационного сигнала (блок уведомления). Поэтому, когда входящий вызов попадает в портативный телефонный терминал, например подчиненный блок ППТС, находящийся, например, в портфеле, то возможно немедленное и надежное распознавание входящего вызова с использованием наручных часов, служащих в качестве системы сигнализации о входящих вызовах. Если тональный сигнал входящего вызова на стороне портативного телефонного терминала выключен или установлен режим вибрационного уведомления, то пользователь может не воспринять входящий вызов, если только он не имеет непосредственно при себе портативный телефонный терминал. Однако в случае данного варианта осуществления изобретения можно надежно распознать входящий вызов по вибрационному предупредительному сигналу или звуковому сигналу наручных часов. В частности, путем установки наручных часов в режим вибрационного предупредительного сигнала пользователь может надежно распознавать вхо 001048 34 дящий вызов и отвечать по телефону, не создавая помех для окружающих. Поэтому для него нет необходимости носить портативный телефон или создавать неудобства для окружающих,и при этом он может свободно обращаться с портативным телефоном. В четвертом варианте осуществления используется система уведомления пользователя о входящих вызовах с использованием цифрового беспроводного телефона в виде подчиненного блока персональной портативной телефонной системы и с приемом сигнала запроса на установление канала связи, переданного в ответ на входящий вызов. Однако также возможно использовать другую систему связи или обнаруживать другой ответный сигнал. Кроме того,можно в системе приема радиоволн портативного телефона использовать другую полосу частот. Например, аналоговый портативный телефон с полосой на частоте 800 МГц или цифровой портативный телефон с полосой 1,5 ГГц являются примерами портативных телефонов,использующих другие полосы частот. Кроме того, в рассмотренных вариантах осуществления уведомление осуществляется путем селективного возбуждения фотоэмиссионного элемента, звукового элемента или вибрационного элемента на альтернативной основе. Однако также возможно выполнять уведомление путем произвольного комбинирования и одновременного возбуждения указанных элементов. Кроме того, можно использовать светодиод или электролюминесцентный элемент в качестве фотоэмиссионного элемента или произвольным образом выбирать способ включения или мерцающей индикации элемента, формирующего предупредительный сигнал уведомления. Кроме того, также возможно использовать различные типы звуковых элементов или вибрационных элементов. На фиг. 25 представлена блок-схема системы, использующей систему сигнализации о входящих вызовах, выполненную согласно пятому варианту осуществления изобретения. Система, показанная на фиг. 25, содержит телефонный аппарат 241, абонентскую телефонную сеть 242, цифровую сеть с комплексными услугами (ISDN) 243, абонентскую телефонную сеть 244, базовую станцию 245 персональной портативной телефонной системы(ППТС), ведущий блок 246 ППТС, подчиненный блок 247 ППТС и блоки уведомления о входящих вызовах 248 и 249, встроенные в браслет. Кроме того, цифровая сеть с комплексными услугами 243 содержит станцию управления обслуживанием 250 ППТС, базу данных абонентов 251 и базу данных местоположения 252. Как показано на фиг. 25, блоки уведомления о входящих вызовах 248 и 249 запоминают(1, 1) уникальные идентификационные кодовые данные и передают эти кодовые данные и сиг 35 нал запроса ввода местоположения в ближайший ведущий блок 246 ППТС или подчиненный блок 247 ППТС. Ведущий блок 246 ППТС или подчиненный блок 247 ППТС, принимающие идентификационные кодовые данные и сигнал запроса ввода местоположения, запоминают принятые идентификационные кодовые данные в своей памяти, передают их в абонентскую телефонную сеть 244 или в базовую станцию 245 ППТС и водят положение ведущего блока 246 ППТС или подчиненного блока 247 ППТС, принимающих сигнал запроса ввода местоположения, как показано пунктирными линиями 2, 2' на фиг. 25. Кроме того, как обозначено на фиг. 25 позицией 3, когда телефонный аппарат 241 передает вызов на ведущий блок 246 ППТС, входящий вызов передается на ведущий блок 246 ППТС, местоположение которого введено, от абонентской телефонной сети 244 (4) через абонентскую телефонную сеть 242, такую какPSTN или ISDN 243, служащую в качестве цифровой сети. Ведущий блок 246 ППТС передает по радиоканалу (5) идентификационные кодовые данные, хранящиеся в его памяти, на блок уведомления о входящих вызовах 248, встроенный в браслет. Если принятые идентификационные кодовые данные совпадают с аналогичными собственными данными, то блок уведомления 248 генерирует звуковой или вибрационный предупредительный сигнал, предполагая,что осуществляется прием уведомления о входящем вызове, и уведомляет о входящем вызове ведущий блок 246 ППТС. Если телефонный аппарат 241 передает вызов (3) на подчиненный блок 247 ППТС, то входящий вызов передается на подчиненный блок 247, местоположение которого введено, от базовой станции 245 ППТС (4') через системуISDN 243, служащую в качестве цифровой сети. При этом подчиненный блок 247 ППТС передает по радиоканалу (5) уведомление о входящем вызове на блок уведомления 249, аналогично случаю для ведущего блока 246 ППТС, и блок уведомления 247, встроенный в браслет, принимает уведомление о входящем вызове и уведомляет подчиненный блок 247 ППТС путем генерирования звукового или вибрационного предупредительного сигнала. На фиг. 26 представлена блок-схема подчиненного блока 247 ППТС, показанного на фиг. 25. В соответствии с фиг. 26, подчиненный блок 246 ППТС содержит антенну 261, высокочастотный блок 262, модем 263, блок управления 264 каналом связи, включающий схему генерации тонального сигнала входящего вызова,кодек звукового сигнала 265, аудиоинтерфейс 266, громкоговоритель 267, микрофон 268,ЗУПВ 269, память идентификационных данных 270, схему управления 271, светодиод 272, клавиатуру 273, блок кодирования 274, блок моду 001048 36 ляции 275, приемопередающий блок 276, блок декодирования 277, блок демодулирования 278 и антенну 279. Кроме того, высокочастотный блок 262 содержит переключатель 280, приемный блок 281, предающий блок 282 и синтезатор 283 с петлей фазовой автоподстройки частоты (ФАПЧ). Антенна 261 передает и принимает соответствующие сигналы, включая сигнал управления и речевой сигнал в предварительно определенной полосе частот. Иными словами, антенна 261 передает передаваемый сигнал от высокочастотного блока 262 через переключатель 280 и выдает принятый сигнал на переключатель 280. Сеть связи общего пользования, подсоединяемая к базовой станции 245 ППТС, может использовать коммутируемую телефонную сеть общего пользования (PSTN) или цифровую сеть с комплексными услугами (ISDN). Синтезатор 283 с петлей ФАПЧ генерирует сигнал с частотой, установленной с помощью схемы управления 271, и выдает сформированный сигнал для использования при преобразовании частоты в приемный блок 281 и в передающий блок 282. Приемный блок 281 высокочастотного блока 262, содержащий, например, двухкаскадный смеситель, преобразует сигнал, принятый антенной 261 и переданный переключателем 280, в сигнал промежуточной частоты (ПЧ),путем смешивания принятого сигнала с гетеродинирующим сигналом с выхода синтезатора 283 с ФАПЧ, и выдает сигнал ПЧ на модем 263. Передающий блок 282 высокочастотного блока 262 преобразует по частоте модулированный сигнал с квадратурной фазовой манипуляцией со сдвигом фазы (/4) с модема 263 с помощью смесителя и передает преобразованный по частоте модулированный сигнал с помощью антенны 261. Модем 263 содержит, например, схему последовательно-параллельного преобразования,дифференциальный кодер, схему отображения сигнала, фильтр Найквиста и ортогональный модулятор и выполняет модуляцию/демодуляцию сигнала квадратурной фазовой манипуляции со сдвигом фазы /4. То есть модем 263,снабженный блоком демодуляции 263 А на приемной стороне, демодулирует сигнал ПЧ с приемного блока 281, разделяет его на синфазные(I) и квадратурные (Q) данные и выдает их на блок управления 264 каналом связи в виде последовательности данных. Кроме того, модем 263 снабжен схемой цифро-аналогового преобразования 263 В блоком модуляции 263 С на своей передающей стороне. Он формирует IQ данные из последовательности данных, полученных с блока управления 264 каналом связи и обеспечивает модуляцию с использованием квадратурной фазовой манипуляции для IQ данных и 37 выдает эти данные в передающий блок 282 высокочастотного блока 262. Блок управления 264 каналом связи передает сигнал управления с помощью канала управления, обеспечиваемого в режиме временного разделения, и выполняет кадровую синхронизацию и форматировние выделенных временных интервалов (слотов). То есть приемная часть блока управления 264 каналом связи осуществляет выборку слота из данных (кадра), переданных с модема 263 с заданной синхронностью, осуществляет дескремблирование, введенное для предотвращения возможности радиоперехвата, и после этого осуществляет выборку информационных данных из формата слота. Кроме того, приемная часть блока управления 264 каналом связи передает данные управления, полученные из выделенных данных, на схему управления 271 и передает данные звукового сигнала с адаптивной дифференциальной импульсно-кодовой модуляцией(АДИКМ) на кодек звукового сигнала 265. Передающая часть блока управления 264 каналом связи вводит данные управления в данные звукового сигнала, переданные от кодека 265 звукового сигнала, для формирования слота и осуществляет скремблирование слота, затем вводит слот в кадр с предварительно определенной синхронизацией и выдает его на модем 263. Кодек звукового сигнала 265 выполняет сжатие и растяжение цифровых данных звукового сигнала. Более конкретно, кодек звукового сигнала кодирует и декодирует цифровые данные звукового сигнала посредством АДИКМ с применением адаптивного предсказания и адаптивного квантования. Кодек 265 звукового сигнала снабжен на своей приемной стороне схемой декодирования 265 А и расширяет АДИКМ-данные звукового сигнала, полученные с блока управления 264 каналом связи, путем декодирования данных с получением ИКМ аудиосигнала, выдаваемого на аудиоинтерфейс 266. В то же время кодек 265 звукового сигнала снабжен схемой кодирования 265 В на своей передающей стороне, он обеспечивает сжатие речевого ИКМ сигнала с аудиоинтерфейса 266,путем кодирования сигнала с получением АДИКМ данных речевого сигнала, и выдает их в блок управления 264 каналом связи. Аудиоинтерфейс 266 выполняет аналогоцифровое преобразование речевого сигнала и обеспечивает управление уровнем речевого сигнала и уровнем тонального сигнала входящего вызова. Более конкретно, приемная часть аудиоинтерфейса 266 преобразует речевой ИКМ сигнал с кодека 265 речевого сигнала в аналоговый речевой сигнал и выводит его посредством громкоговорителя 37 для прослушивания. Пере 001048 38 дающая часть аудиоинтерфейса 266 преобразует аналоговый речевой сигнал с микрофона 268 в цифровой речевой сигнал и выдает его на кодек 265 звукового сигнала в виде речевого ИКМ сигнала. Кроме того, аудиоинтерфейс 266 возбуждает громкоговоритель 267 для выдачи тонального сигнала входящего вызова под управлением от схемы управления 271, упоминаемой ниже, и уведомляет пользователя о приеме входящего вызова. Схема управления 271 содержит центральный процессорный блок (ЦПБ) и использует ЗУПВ 269 в качестве рабочей памяти в соответствии с программой, хранящейся в ПЗУ, и выполняет обработку в соответствии с протоколом связи в подчиненном блоке 247 ППТС, например, управление обменом данными в соответствии с программой управления связью, возбуждение громкоговорителя 267 для уведомления тональным сигналом о приеме входящего вызова, сличение идентификационного кода, входящего в принимаемый сигнал, с идентификационным кодом, запомненным в памяти идентификаторов 270, и передачу идентификационного кода в качестве сигнала ответа на входящий вызов при определении, что входящий вызов послан на собственный терминал в случае, если оба упомянутые кода совпадают. Блок отображения 272 представляет собой жидкокристаллический дисплей и обеспечивает отображение различной информации для уведомления пользователя, передаваемой от подчиненного блока 247 ППТС. Клавиатура 273 содержит различные клавиши, например цифровые, со звездочкой, блокировки, речи, и позволяет пользователю вводить различную информацию с помощью этих клавиш. Схема управления 271 управляет различными блоками подчиненного блока 247 ППТС, обеспечивая осуществление соответствующей обработки при нажатии определенных клавиш клавиатуры 273. Пятый вариант осуществления отличается тем, что он снабжен интерфейсом беспроводной передачи/приема данных (так называемым интерфейсом передачи данных) для пересылки данных к внешнему блоку и от внешнего блока,такого как карта или наручные часы, с использованием беспроводной передачи посредством радиоволн, электромагнитной индукции, электростатической индукции, на стороне подчиненного блока 247 ППТС, в дополнение к функциям телефонного терминала ППТС. Интерфейс передачи данных на фиг. 26 содержит блок кодирования 274 для передачи идентификационного кода, блок модуляции 275,приемопередающий блок 276, блок декодирования, антенну 279 и блок демодуляции 278 для демодуляции принятого сигнала от антенны 279. Антенна 279 принимает сигнала запроса ввода местоположения и идентификационный 39 код от блока уведомления о входящем вызове 249 (фиг. 25). При приеме сигнала и идентификационного кода схема управления 271 запоминает принятый идентификационный код в памяти 270 идентификационных кодов и обеспечивает выдачу сигнала запроса ввода местоположения с антенны 261. Кроме того, антенна 279 передает сигнал уведомления о входящем вызове на блок уведомления о входящем вызове 249,встроенном в браслет. На фиг. 27 представлена блок-схема, показывающая структуру блока уведомления о входящих вызовах 249, снабженного интерфейсом передачи данных, таким же, как в подчиненном блоке 247 ППТС. Интерфейс передачи данных блока уведомления о входящих вызовах 249, в соответствии с фиг. 27, содержит антенну 281, приемопередающий блок 282, блок демодуляции 283,блок декодировния 284, блок модуляции 285 и блок кодирования 286. Он принимает идентификационый код от подчиненного блока 247 ППТС, показанного на фиг. 26, в виде сигнала уведомления о входящем вызове и передает сигнал запроса ввода местоположения и идентификационный код, хранящийся в памяти идентификационных данных 287, как будет упомянуто ниже, на подчиненный блок 247 ППТС. Блок уведомления о входящих вызовах 249 снабжен памятью идентификационных данных 287 для хранения идентификационного кода,специфического для блока уведомления 249, и обеспечивает уведомление о входящем вызове,поступившем от блока обнаружения 300, на блок управления уведомлением 288, когда идентификационный блок, принятый схемой управления 299, совпадает с идентификационным кодом, хранящимся в памяти идентификационного кода 287. Блок управления уведомлением 288 возбуждает элемент генерирования звукового предупредительного сигнала 289 или элемент генерирования вибрационного предупредительного сигнала 290 для генерирования соответственно звукового или вибрационного предупредительного сигнала в целях уведомления. Уведомление о входящем вызове с помощью блока уведомления 249 выполняется только в том случае, если входящий вызов поступил в подчиненный блок 247 ППТС, запрашивавший ввод местоположения. Поскольку позициями 291 - 298 на фиг. 27 обозначены те же самые элементы, что и на фиг. 24 для блока уведомления 216, их описание опускается. Работа системы в вышеописанном варианте осуществляется следующим образом. Сначала, как показано на фиг. 25 позицией 1', блок уведомления о входящих вызовах 249,встроенный в браслет, передает свой идентификационный код и сигнал запрос ввода местоположения на подчиненный блок 247 ППТС, кото 001048 40 рый представляет собой ближайший телефонный терминал, посредством интерфейса передачи данных. Когда подчиненный блок 247 ППТС принимает идентификационный код и сигнал запроса ввода местоположения от блока уведомления о входящих вызовах 249, переданный посредством интерфейса передачи данных, он запоминает идентификационный код в памяти идентификационных кодов 270 и автоматически вводит (2') местоположение в базу данных местоположения, связанную со станцией управления обслуживанием системы ISDN 243 через базовую станцию 245 ППТС. В данном случае, когда выполняется вызов(3) пользователя, имеющего при себе блок уведомления о входящих вызовах 249, с телефонного аппарата 241, то обращение к идентификационным кодам в базе данных местоположений 252 системы ISDN 243 осуществляется через абонентскую телефонную сеть 242. Станция управления радиотелефонным обслуживанием 250 автоматически выдает сигнал входящего вызова для вызывающего телефона на идентификационный код через базовую станцию 245 ППТС. Когда входящий вызов поступает (4') на подчиненный блок 247 ППТС от базовой станции 245 ППТС, подчиненный блок 247 ППТС передает (5) идентификационный код, хранящийся в памяти идентификационных кодов 270,на блок уведомления о входящих вызовах 249 в качестве сигнала уведомления о входящем вызове посредством интерфейса передачи данных. Когда блок уведомления о входящих вызовах 249 принимает сигнал уведомления о входящем вызове, он сравнивает идентификационный код принятого сигнала с идентификационным кодом, хранящимся в его памяти идентификационных кодов 287. Если оба идентификационных кода совпадают, то блок 249 может уведомить пользователя блока уведомления 249, что телефонный вызов, адресованный блоку 249, достиг подчиненного блока 247 ППТС, путем управления блоком управления уведомлением посредством блока обнаружения входящего вызова 300 и возбуждения элемента генерирования 289 звукового предупредительного сигнала или элемента генерирования 290 вибрационного предупредительного сигнала. Как описано выше, в случае пятого варианта осуществления изобретения память идентификационных кодов для хранения персональных идентификационных кодов и интерфейс для беспроводной передачи и приема данных для передачи данных к ближайшему телефонному терминалу и от него предусмотрены для блока уведомления о входящих вызовах как на передающей, так и приемной его сторонах. Поэтому путем передачи персонального идентификационного кода на ближайший телефонный терминал, можно простым способом ввести местопо 41 ложение в базу данных местоположения станции управления радиотелефонным обслуживанием и обеспечить распознавание входящего вызова. Поэтому телефонный вызов, адресованный данному абоненту, может быть принят с использованием ближайшего телефонного терминала,при этом не требуется всегда иметь при себе радиотелефонный терминал, причем пользователь может распознать, адресован ли входящий вызов ему, с помощью функции уведомления о входящих вызовах, реализованной в блоке уведомления о входящих вызовах, встроенном в браслет наручных часов. Даже если идентификационный код телефонного терминала не соответствует персональному идентификационному коду, можно надежно обнаружить и уведомить только о входящем вызове, адресованном конкретному идентификатору, запросившему ввод местоположения. Кроме того, вызывающий абонент может вызвать конкретного другого абонента, аналогично тому, как это делается при передаче персонального вызова в пейджинговой системе,только выполняя общую передачу по телефону,вместо вызова желательного абонента другой стороны, причем в этом случае обеспечивается преимущество, состоящее в том, что договор о пейджинговом обслуживании и плата за такое обслуживание не требуются. В пятом варианте осуществления изобретения идентификационный код передается от блока уведомления о входящих вызовах, встроенного в браслет, посредством цифрового беспроводного телефона ППТС и беспроводного интерфейса передачи/приема с использованием радиоволн (интерфейса передачи данных), на расстояния, относительно близкие к цифровому беспроводному телефону ППТС, для выполнения ввода местоположения и терминала. Однако также можно выполнять ввод местоположения только на стороне радиотелефонного терминала только путем передачи персонального идентификационного кода и приема сигнала уведомления о входящем вызове на стороне блока уведомления о входящем вызове, встроенного в браслет наручных часов. Кроме того, можно передавать сигнал уведомления о входящем вызове, передаваемый со стороны радиотелефонного терминала к стороне блока уведомления о входящем вызове, встроенного в браслет, вместе с идентификационным кодом вызывающего абонента, и принимать и осуществлять уведомление сигналом уведомления на стороне блока уведомления о входящем вызове, а также отображать имя вызывающего абонента, ранее занесенного в память, в блоке отображения 298, в соответствии с идентификационным кодом вызывающего абонента, при приеме телефонного вызова от конкретного лица. 42 Хотя во всех вышеописанных вариантах осуществления используется блок беспроводной передачи и приема, использующий радиоволны,в качестве приемопередающего блока для передачи и приема сигналов между радиотелефонным терминалом и блоком уведомления о входящих вызовах, встроенном в браслет наручных часов, однако также возможно использование и других средств беспроводной передачи и приема с использованием другой среды передачи,например электромагнитной индукции, электростатической индукции или инфракрасных лучей. Кроме того, возможно использование радиотелефона перспективной мобильной радиотелефонной системы общего пользования, такой как другие радиотелефонные или портативные телефонные системы, или системы FPLMTS(Перспективной наземной мобильной телекоммуникационной системы общего пользования) вместо беспроводного телефона ППТС. Кроме того, хотя блок уведомления о входящих вызовах описан как встроенный в браслет наручных часов, однако также возможно использовать блок уведомления о входящих вызовах, выполненный в виде карты или ручки. Как описано выше, любой из вариантов осуществления настоящего изобретения обеспечивает возможность надежного распознавания входящих вызовов, даже если терминал расположен на удалении, и, более того, обеспечивает преимущество, состоящее в том, что входящий вызов, в соответствии с любым из вариантов, не будет спутан с аналогичным вызовом другого терминала. Таим образом, благодаря тому, что передатчик сигнала уведомления о входящем вызове и приемник сигнала уведомления о входящем вызове выполнены в раздельных корпусах,пользователь может распознавать входящий вызов, имея при себе только компактный приемник сигнала уведомления о входящем вызове,даже если он не всегда носит с собой телефонный терминал; при этом обеспечивается надежное обнаружение входящего вызова для терминала, так как передатчик сигнала уведомления о входящем вызове непосредственно соединен с терминалом, и выполнить надежное уведомление о входящем вызове, исключающее ложные уведомления, так как сигнал уведомления о входящем вызове передается к приемнику сигнала уведомления и уведомление реализуется в соответствии с обнаружением входящего вызова. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система сигнализации о входящих вызовах, содержащая передатчик (24) сигнала уведомления о входящем вызове, соединенный с телефонным терминалом (21), и приемник (26, 27) сигнала 43 уведомления о входящем вызове, выполненный независимо от передатчика сигнала уведомления о входящем вызове, передатчик сигнала уведомления о входящем вызове содержит средство (101-104) обнаружения входящего вызова, предназначенное для обнаружения приема внешнего сигнала, переданного к телефонному терминалу от внешнего устройства,средство (105-113) передачи, предназначенное для создания и передачи путем беспроводной передачи сигнала уведомления о входящем вызове, в ответ на обнаружение входящего вызова средством обнаружения входящего вызова, и средство (151) настройки частоты передачи, предназначенное для произвольной и варьируемой настройки частоты передачи сигнала уведомления о входящем вызове, переданного средством передачи путем беспроводной передачи,приемник сигнала уведомления о входящем вызове содержит средство (121-127) приема, предназначенное для приема сигнала уведомления о входящем вызове, переданного внешним образом средством передачи, и средство (129-133) уведомления, предназначенное для уведомления пользователя о приеме средством приема сигнала уведомления о входящем вызове,средство (135, 161) настройки частоты приема, предназначенное для варьируемой настройки частоты приема сигнала уведомления о входящем вызове, принятого средством приема,так чтобы она совпадала с частотой, установленной средством настройки частоты передачи. 2. Система сигнализации о входящих вызовах по п.1, отличающаяся тем, что передатчик сигнала уведомления о входящем вызове содержит контактный вывод (101), соединенный с терминалом (23) головного телефона телефонного терминала, а средство обнаружения входящего вызова содержит средство обнаружения(103-105) речевого сигнала, предназначенное для обнаружения речевого сигнала, переданного с телефонного терминала, в сигнале, переданном от телефонного терминала к передатчику сигнала уведомления о входящем вызове через головной телефон и контактный вывод. 3. Система сигнализации о входящих вызовах по п.1, отличающаяся тем, что передатчик сигнала уведомления о входящем вызове выполнен в корпусе, контактный вывод выступает вовне из передатчика сигнала уведомления о входящем вызове, причем при соединении контактного вывода с терминалом головного телефона передатчик сигнала уведомления о входящем вызове разъемным образом устанавливается на телефонном терминале посредством терминала головного телефона и контактного вывода. 44 4. Система сигнализации о входящих вызовах по п.1, отличающаяся тем, что приемник(27) сигнала уведомления о входящем вызове выполнен в браслете, надеваемом на руку пользователя. 5. Система сигнализации о входящих вызовах по п.1, отличающаяся тем, что приемник(26) сигнала уведомления о входящем вызове выполнен в виде портативного приемника типа карты или портативного приемника типа ручки. 6. Система сигнализации о входящих вызовах, содержащая передатчик (24), на который передается сигнал приема от портативного терминала (21) радиосвязи, и приемник (26, 27), выполненный независимо от передатчика, при этом передатчик содержит контактный вывод (101), соединенный с терминалом (23) головного телефона для входного тонального сигнала, который предусмотрен для портативного терминала радиосвязи для передачи сигнала приема,средство ввода (102-104) входного тонального сигнала, предназначенное для приема входного тонального сигнала от портативного терминала радиосвязи через контактный вывод и терминал головного радиотелефона, и средство передачи (105-113), предназначенное для обнаружения входного тонального сигнала, принятого средством ввода входного тонального сигнала, и передачи внешним образом радиоволны, соответствующей входному тональному сигналу, и первое средство (171, 172, 191) переключения, предназначенное для приведения сигнала уведомления о входящем вызове, переданного внешним образом средством передачи, в определенный формат, а приемник содержит средство (121) приема для приема радиоволны, переданной средством передачи,средство (129-138) уведомления, предназначенное для обнаружения совпадает или нет радиоволна, принятая средством приема с радиоволной, переданной передатчиком, и для уведомления пользователя, что принятая радиоволна совпадает с радиоволной, переданной передатчиком при обнаружении совпадения, и второе средство (182, 20, 22, 135) переключения, предназначенное для приведения сигнала уведомления о входящем вызове, принятого средством приема, в формат, соответствующий формату сигнала, установленному первым средством переключения. 7. Система сигнализации о входящих вызовах по п.6, отличающаяся тем, что передатчик закреплен разъемным образом на портативном терминале радиосвязи при соединении контактного вывода с терминалом головного телефона. 8. Система сигнализации о входящих вызовах по п.6, отличающаяся тем, что приемник 45 выполнен в браслете, надеваемом на руку пользователя. 9. Система сигнализации о входящих вызовах, содержащая портативный телефонный терминал (247),включающий в себя средство обработки регистрации местоположения (261, 263, 264, 270, 271) для регистрации местоположения автономного блока путем предварительной передачи беспроводным способом идентификационного кода для идентификации автономного блока к базе данных регистрации местоположения телефонной системы и средство (261, 263, 264, 270, 271, 280, 281) обнаружения вызовов для обнаружения вызова автономного блока путем приема сигнала входящего вызова, переданного от базовой станции, расположенной рядом с автономным блоком, на основе идентификационного кода,блок уведомления о входящем вызове, выполненный независимо от портативного телефонного терминала и имеющий средство уведомления (281-284, 299, 300, 288-290), которое уведомляет о вызове на портативный телефонный терминал путем приема сигнала входящего вызова, при этом блок уведомления о входящем вызове содержит средство передачи (281, 282,285, 286, 287, 299) для передачи идентификационного кода, установленного для блока уведомления о входящем вызове, к портативному телефонному терминалу путем беспроводной передачи, а портативный телефонный терминал содержит средство приема (271, 276-279) для беспроводного приема идентификационного кода,передаваемого от блока уведомления о входящем вызове,средство хранения идентификационных кодов, предназначенное для хранения идентификационного кода, принятого средством приема, в качестве идентификационного кода автономного блока, а средство обработки регистрации местоположения обеспечивает обработку регистрации местоположения с использованием идентификационного кода, хранящегося в средстве хранения. 10. Система сигнализации о входящих вызовах по п.9, отличающееся тем, что блок уведомления о входящем вызове выполнен в виде приемника в виде браслета, надеваемого на руку пользователя. 11. Система сигнализации о входящих вызовах, содержащая подчиненный блок, предназначенный для регистрации идентификационного кода, ведущий блок (246), предназначенный для сохранения идентификационного кода и передачи входящего сигнала на подчиненный блок, и блок (248) сигнализации, выполненный отдельно от подчиненного блока и 46 ведущего блока, приводящийся в действие при получении входящего сигнала, причем блок сигнализации содержит средство (287) хранения идентификационного кода,средство (281, 282, 285, 286, 287, 299) передачи, предназначенное для передачи путем беспроводной передачи идентификационного кода, сохраненного в средстве хранения, на подчиненный блок для регистрации идентификационного кода подчиненным блоком, и подчиненный блок содержит средство (276-279) приема, предназначенное для приема идентификационного кода, переданного средством передачи, и средство (270, 271) установки, предназначенное для установки идентификационного кода в качестве собственного идентификационного кода. 12. Система сигнализации о входящих вызовах по п.11, отличающаяся тем, что блок уведомления о входящем вызове подчиненного блока выполняет функцию сигнализации о входящем вызове и выполнен в виде браслета, надеваемого на руку пользователя. 13. Система сигнализации о входящих вызовах, содержащая передатчик (24) сигнала уведомления о входящем вызове, соединенный с телефонным терминалом, и приемник (26, 27) сигнала уведомления о входящем вызове, выполненный независимо от передатчика (24) сигнала уведомления о входящем вызове, в которой передатчик (24) сигнала уведомления о входящем вызове включает в себя средство (101-104) обнаружения входящего вызова, предназначенное для обнаружения приема внешнего сигнала, переданного к телефонному терминалу от внешнего устройства,средство (105-113) передачи, предназначенное для передачи путем беспроводной передачи идентификационного кода, на основе выходного сигнала телефонного терминала, в ответ на обнаружение приема внешнего сигнала средством обнаружения приема входящего вызова,средство (171, 172) установки передаваемого идентификационного кода, предназначенное для произвольной и варьируемой установки идентификационного кода, переданного путем беспроводной передачи средством передачи,при этом приемник сигнала уведомления о входящем вызове содержит средство (121-127) приема, предназначенное для приема идентификационного кода, переданного внешним образом средством передачи,средство (129-133) уведомления, предназначенное для уведомления о приеме идентификационного кода средством приема, 47 средство (182, 135) установки принимаемого идентификационного кода, предназначенное для варьируемой установки идентификационного кода, принятого средством приема, так чтобы он совпадал с идентификационным кодом, установленным средством установки передаваемого идентификационного кода.
