Система мобильной связи, устройство базовой станции, устройство мобильной станции и способ мобильной связи

Номер патента: 22231

Опубликовано: 30.11.2015

Авторы: Цубои Хидеказу, Уемура Кацунари

Скачать PDF файл.

Формула / Реферат

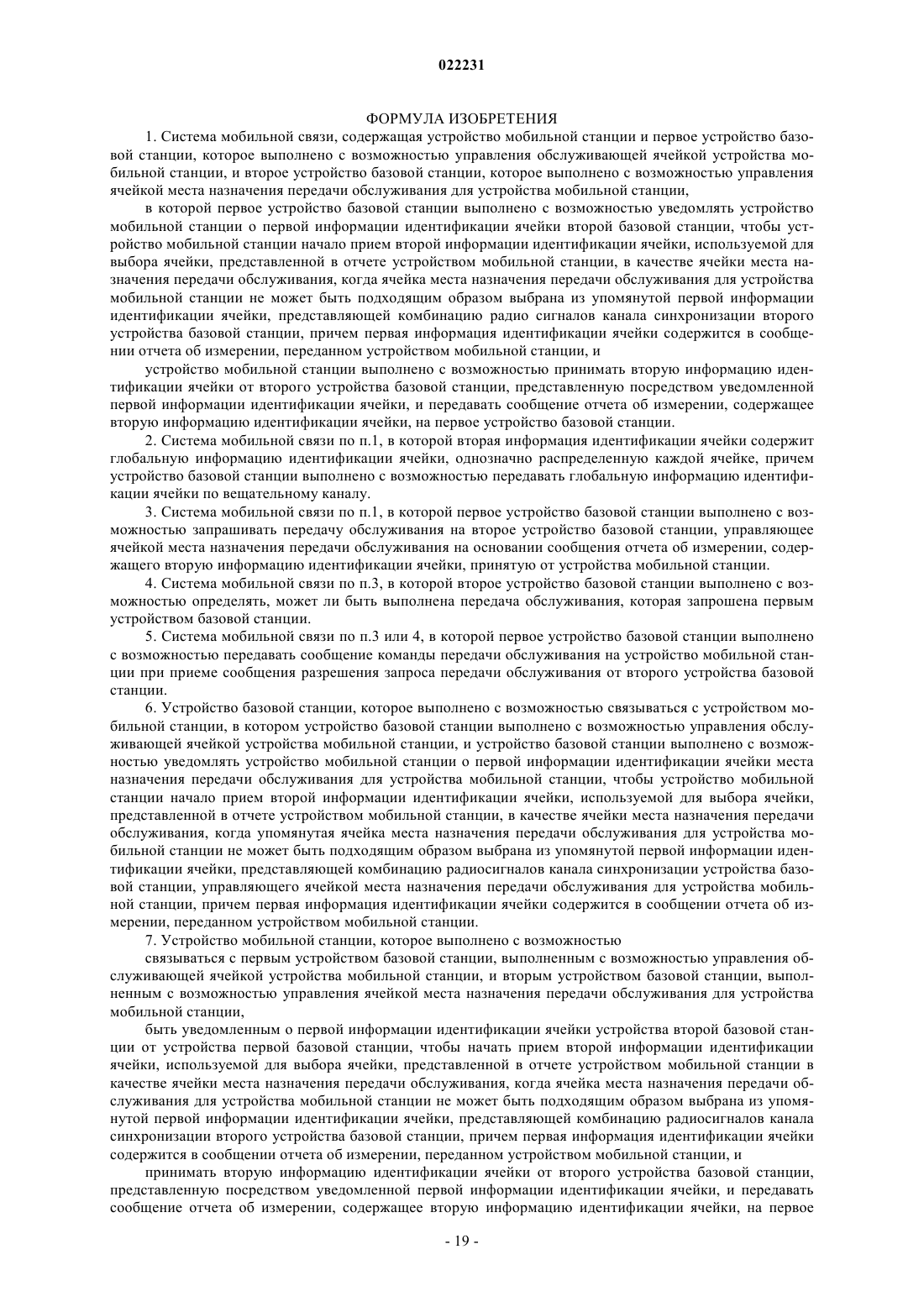

1. Система мобильной связи, содержащая устройство мобильной станции и первое устройство базовой станции, которое выполнено с возможностью управления обслуживающей ячейкой устройства мобильной станции, и второе устройство базовой станции, которое выполнено с возможностью управления ячейкой места назначения передачи обслуживания для устройства мобильной станции,

в которой первое устройство базовой станции выполнено с возможностью уведомлять устройство мобильной станции о первой информации идентификации ячейки второй базовой станции, чтобы устройство мобильной станции начало прием второй информации идентификации ячейки, используемой для выбора ячейки, представленной в отчете устройством мобильной станции, в качестве ячейки места назначения передачи обслуживания, когда ячейка места назначения передачи обслуживания для устройства мобильной станции не может быть подходящим образом выбрана из упомянутой первой информации идентификации ячейки, представляющей комбинацию радио сигналов канала синхронизации второго устройства базовой станции, причем первая информация идентификации ячейки содержится в сообщении отчета об измерении, переданном устройством мобильной станции, и

устройство мобильной станции выполнено с возможностью принимать вторую информацию идентификации ячейки от второго устройства базовой станции, представленную посредством уведомленной первой информации идентификации ячейки, и передавать сообщение отчета об измерении, содержащее вторую информацию идентификации ячейки, на первое устройство базовой станции.

2. Система мобильной связи по п.1, в которой вторая информация идентификации ячейки содержит глобальную информацию идентификации ячейки, однозначно распределенную каждой ячейке, причем устройство базовой станции выполнено с возможностью передавать глобальную информацию идентификации ячейки по вещательному каналу.

3. Система мобильной связи по п.1, в которой первое устройство базовой станции выполнено с возможностью запрашивать передачу обслуживания на второе устройство базовой станции, управляющее ячейкой места назначения передачи обслуживания на основании сообщения отчета об измерении, содержащего вторую информацию идентификации ячейки, принятую от устройства мобильной станции.

4. Система мобильной связи по п.3, в которой второе устройство базовой станции выполнено с возможностью определять, может ли быть выполнена передача обслуживания, которая запрошена первым устройством базовой станции.

5. Система мобильной связи по п.3 или 4, в которой первое устройство базовой станции выполнено с возможностью передавать сообщение команды передачи обслуживания на устройство мобильной станции при приеме сообщения разрешения запроса передачи обслуживания от второго устройства базовой станции.

6. Устройство базовой станции, которое выполнено с возможностью связываться с устройством мобильной станции, в котором устройство базовой станции выполнено с возможностью управления обслуживающей ячейкой устройства мобильной станции, и устройство базовой станции выполнено с возможностью уведомлять устройство мобильной станции о первой информации идентификации ячейки места назначения передачи обслуживания для устройства мобильной станции, чтобы устройство мобильной станции начало прием второй информации идентификации ячейки, используемой для выбора ячейки, представленной в отчете устройством мобильной станции, в качестве ячейки места назначения передачи обслуживания, когда упомянутая ячейка места назначения передачи обслуживания для устройства мобильной станции не может быть подходящим образом выбрана из упомянутой первой информации идентификации ячейки, представляющей комбинацию радиосигналов канала синхронизации устройства базовой станции, управляющего ячейкой места назначения передачи обслуживания для устройства мобильной станции, причем первая информация идентификации ячейки содержится в сообщении отчета об измерении, переданном устройством мобильной станции.

7. Устройство мобильной станции, которое выполнено с возможностью

связываться с первым устройством базовой станции, выполненным с возможностью управления обслуживающей ячейкой устройства мобильной станции, и вторым устройством базовой станции, выполненным с возможностью управления ячейкой места назначения передачи обслуживания для устройства мобильной станции,

быть уведомленным о первой информации идентификации ячейки устройства второй базовой станции от устройства первой базовой станции, чтобы начать прием второй информации идентификации ячейки, используемой для выбора ячейки, представленной в отчете устройством мобильной станции в качестве ячейки места назначения передачи обслуживания, когда ячейка места назначения передачи обслуживания для устройства мобильной станции не может быть подходящим образом выбрана из упомянутой первой информации идентификации ячейки, представляющей комбинацию радиосигналов канала синхронизации второго устройства базовой станции, причем первая информация идентификации ячейки содержится в сообщении отчета об измерении, переданном устройством мобильной станции, и

принимать вторую информацию идентификации ячейки от второго устройства базовой станции, представленную посредством уведомленной первой информации идентификации ячейки, и передавать сообщение отчета об измерении, содержащее вторую информацию идентификации ячейки, на первое устройство базовой станции.

8. Способ мобильной связи, использующий устройство мобильной станции, первое устройство базовой станции, которое выполнено с возможностью управления обслуживающей ячейкой устройства мобильной станции, и второе устройство базовой станции, которое выполнено с возможностью управления ячейкой места назначения передачи обслуживания для устройства мобильной станции, причем способ содержит этапы:

уведомляют посредством устройства первой базовой станции устройство мобильной станции о первой информации идентификации ячейки второй базовой станции, чтобы устройство мобильной станции начало прием второй информации идентификации ячейки, используемой для выбора ячейки, представленной в отчете устройством мобильной станции, в качестве ячейки места назначения передачи обслуживания, когда ячейка места назначения передачи обслуживания для устройства мобильной станции не может быть подходящим образом выбрана из упомянутой первой информации идентификации ячейки, представляющей комбинацию радиосигналов канала синхронизации второго устройства базовой станции, причем первая информация идентификации ячейки содержится в сообщении отчета об измерении, переданном устройством мобильной станции; и

принимают вторую информацию идентификации ячейки от второго устройства базовой станции, представленную посредством уведомленной первой информации идентификации ячейки, и передают посредством устройства мобильной станции сообщение отчета об измерении, содержащее вторую информацию идентификации ячейки на первое устройство базовой станции.

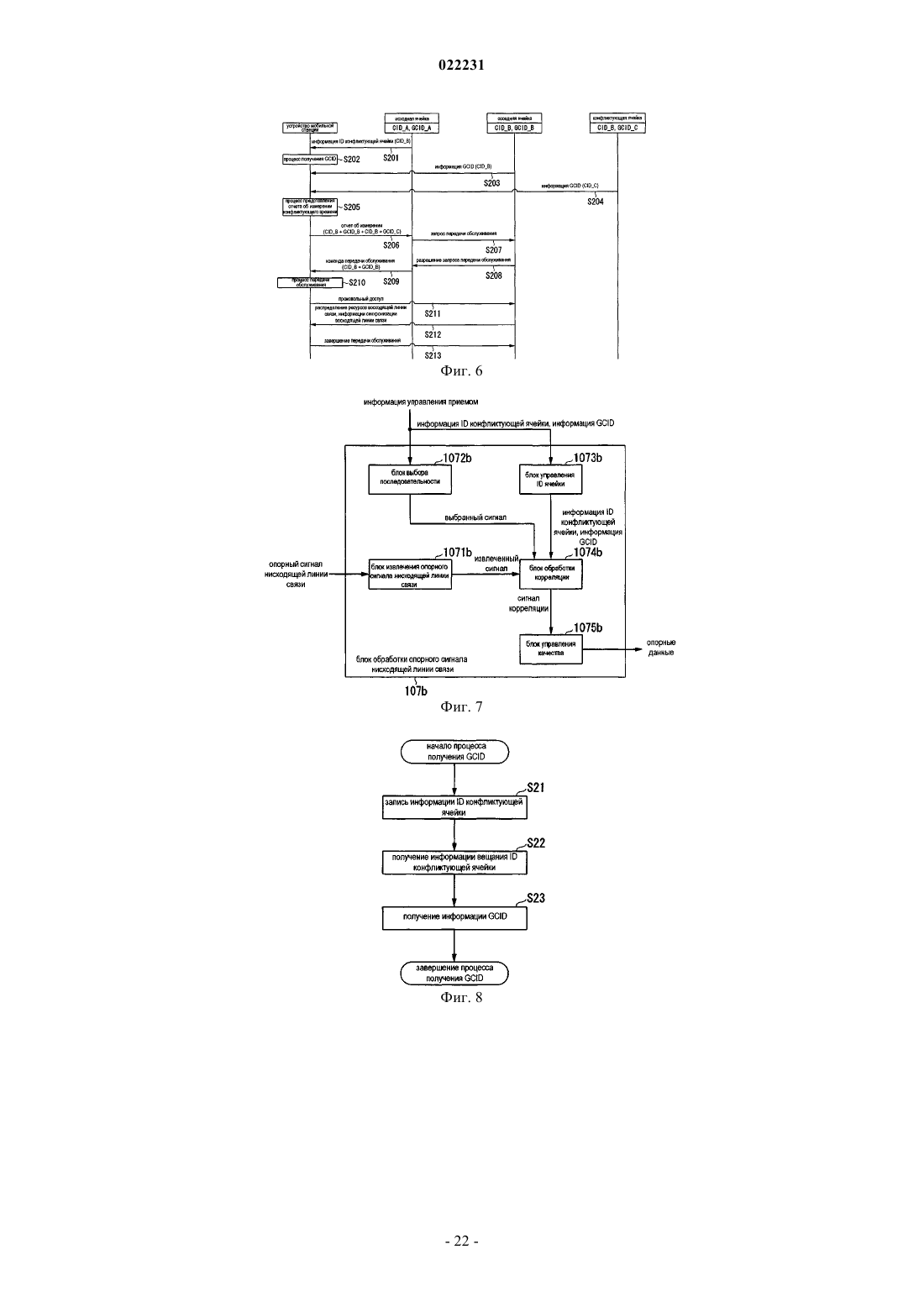

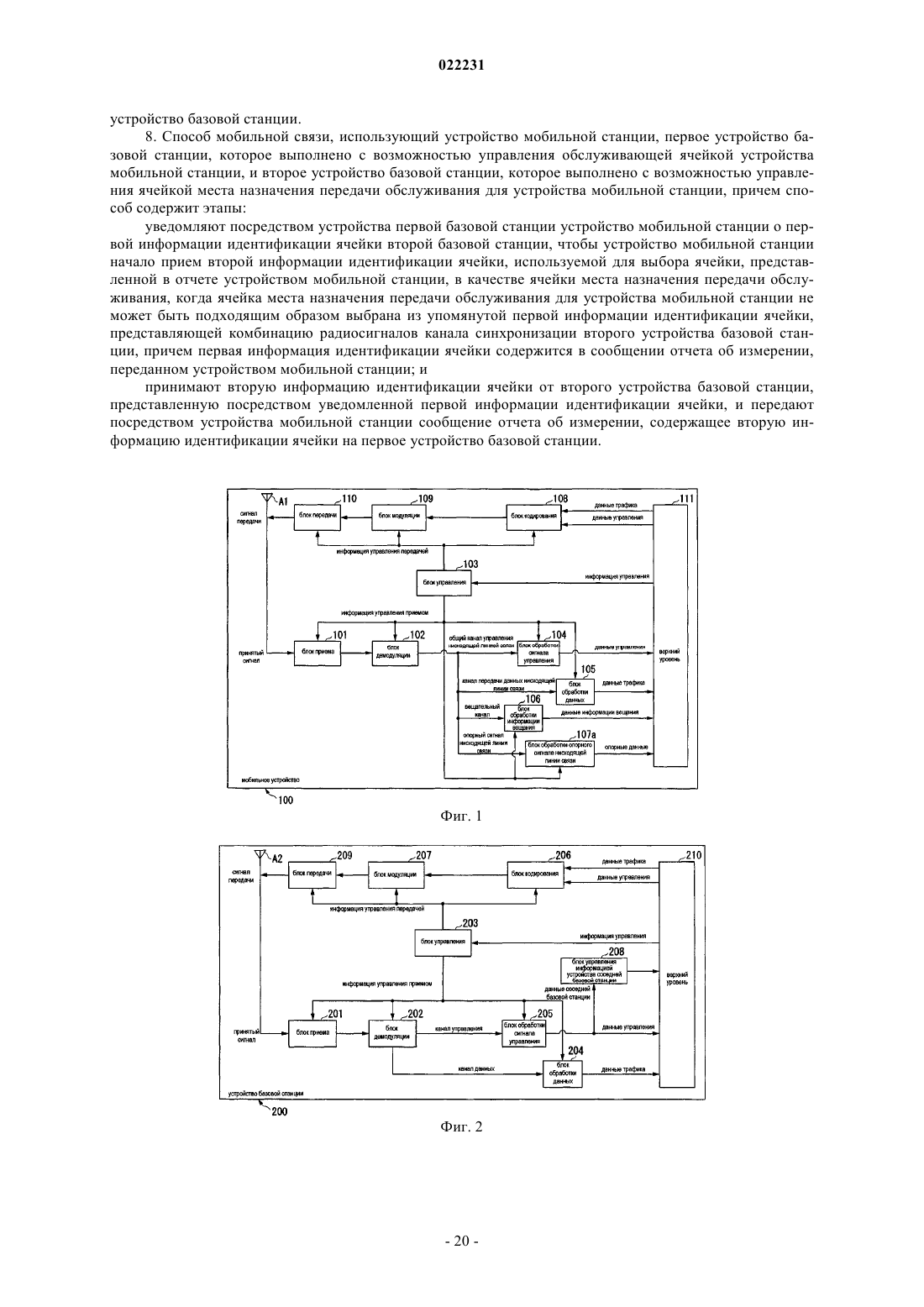

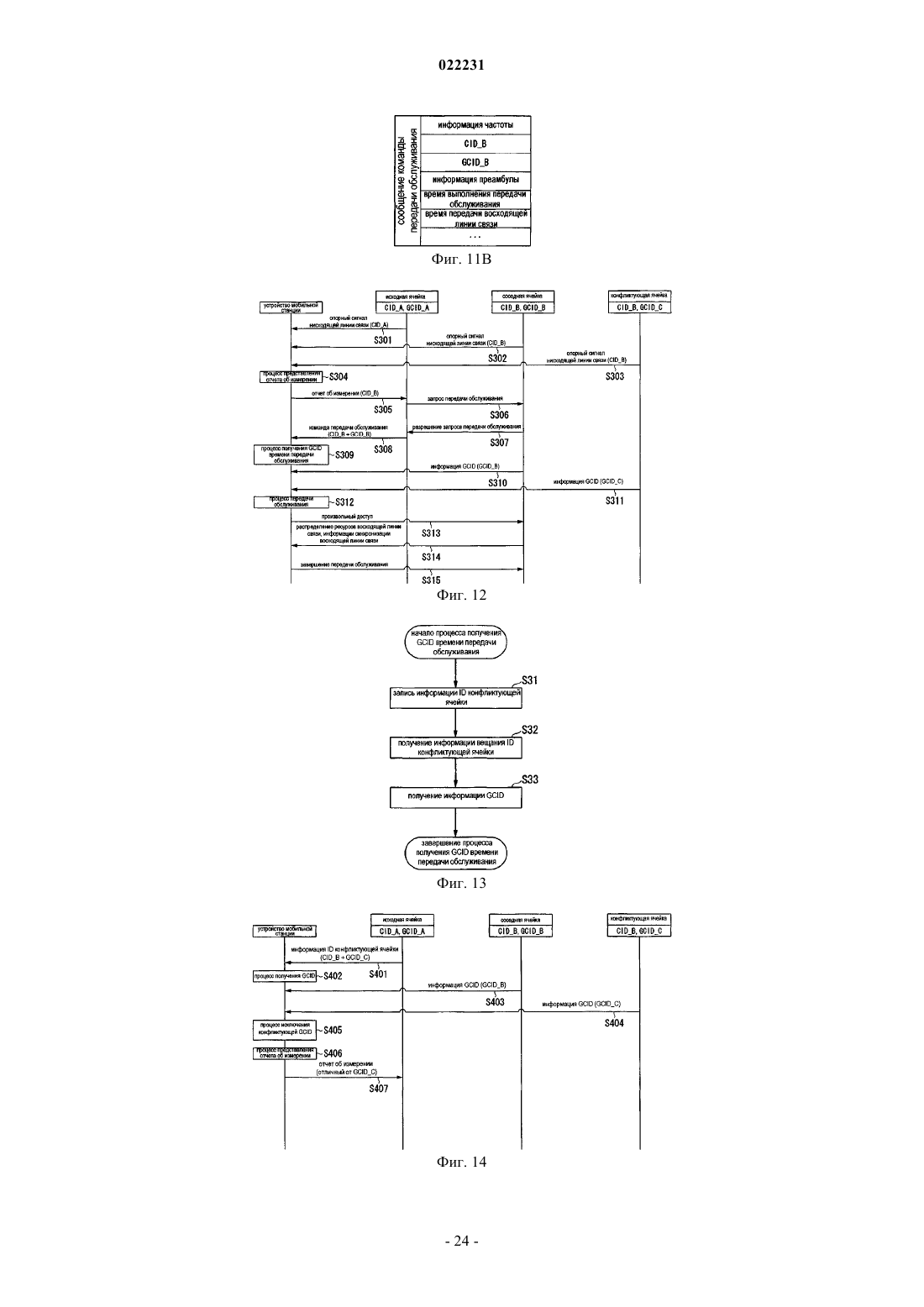

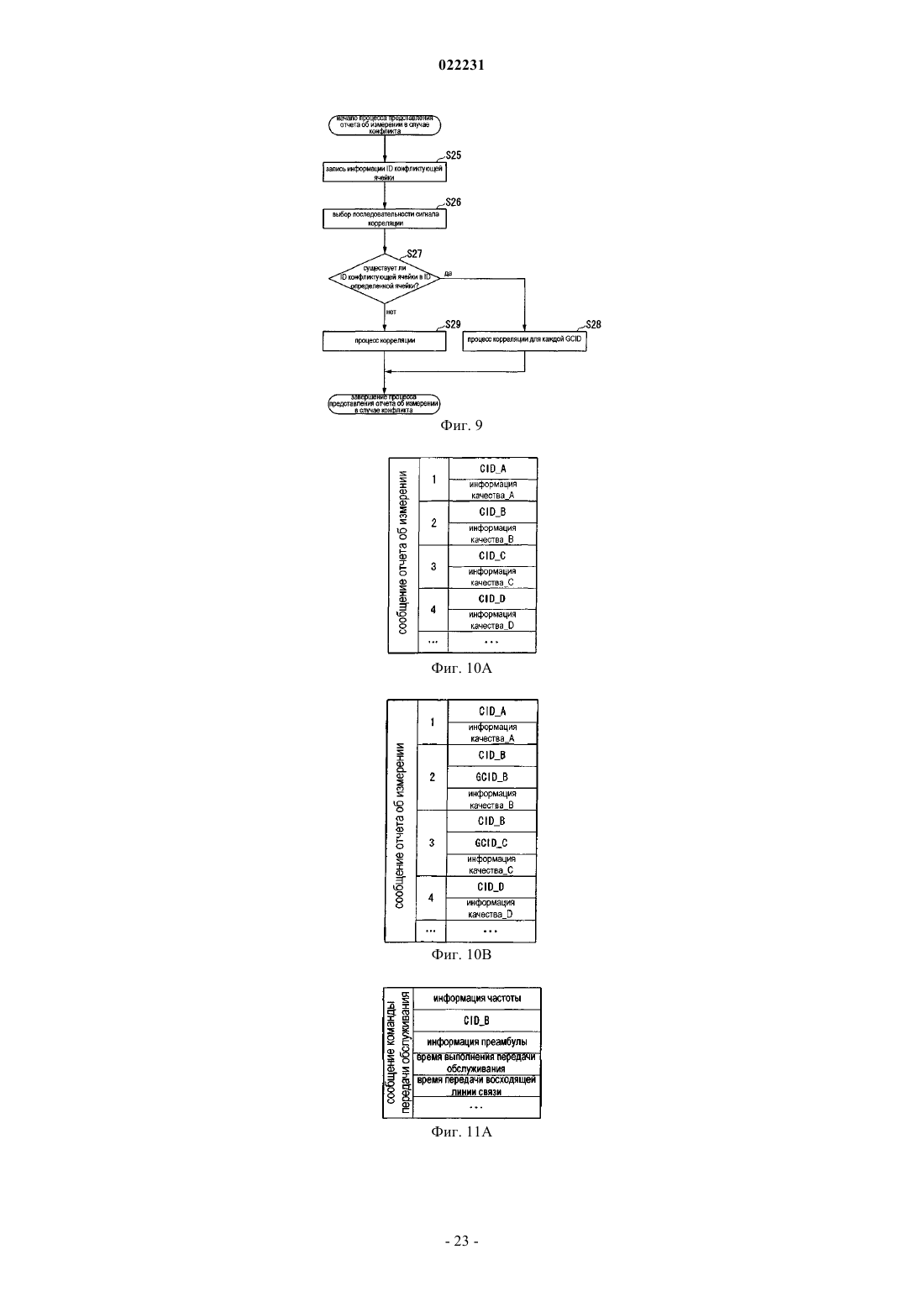

Рисунок 1

Текст

Смотреть все

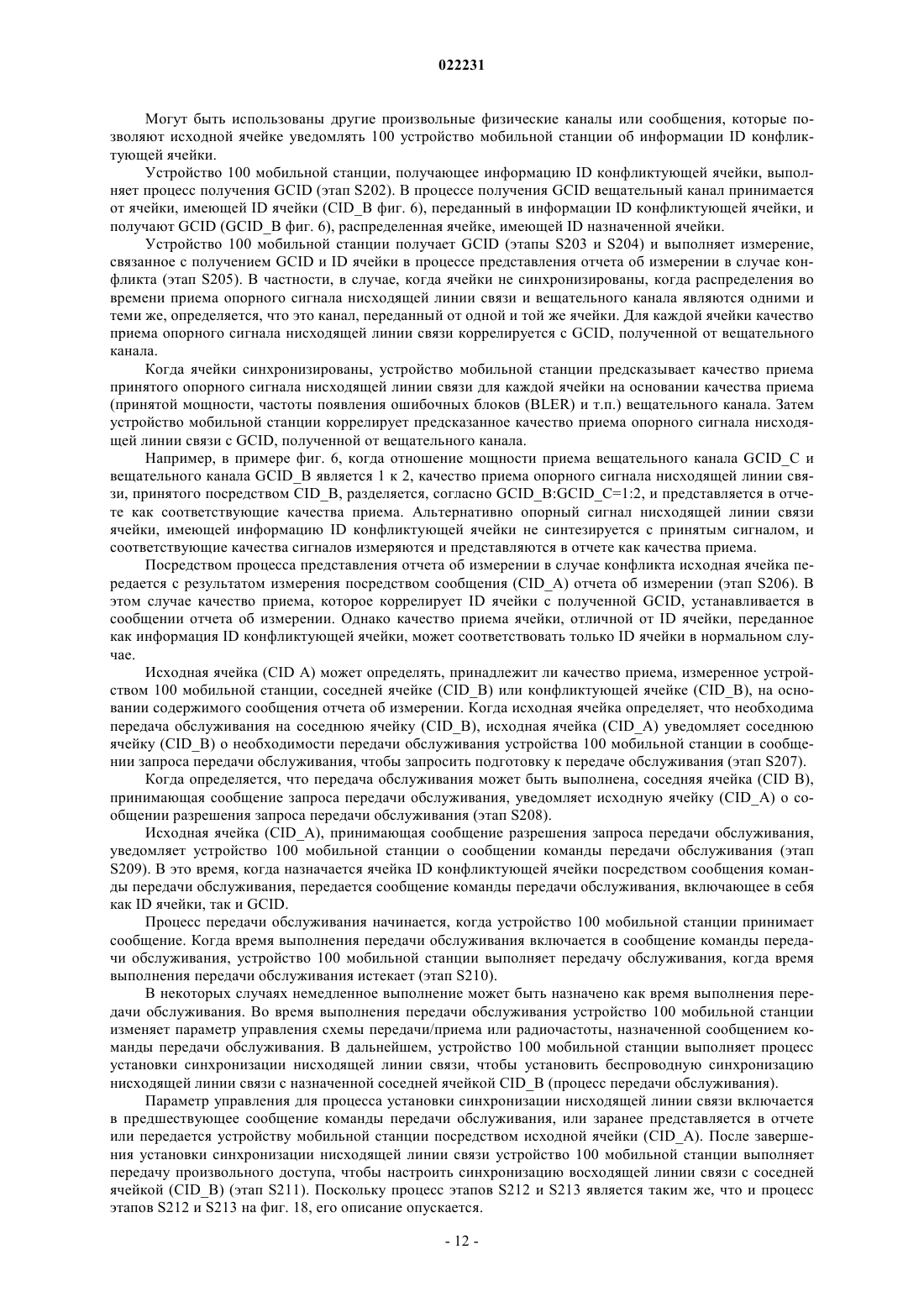

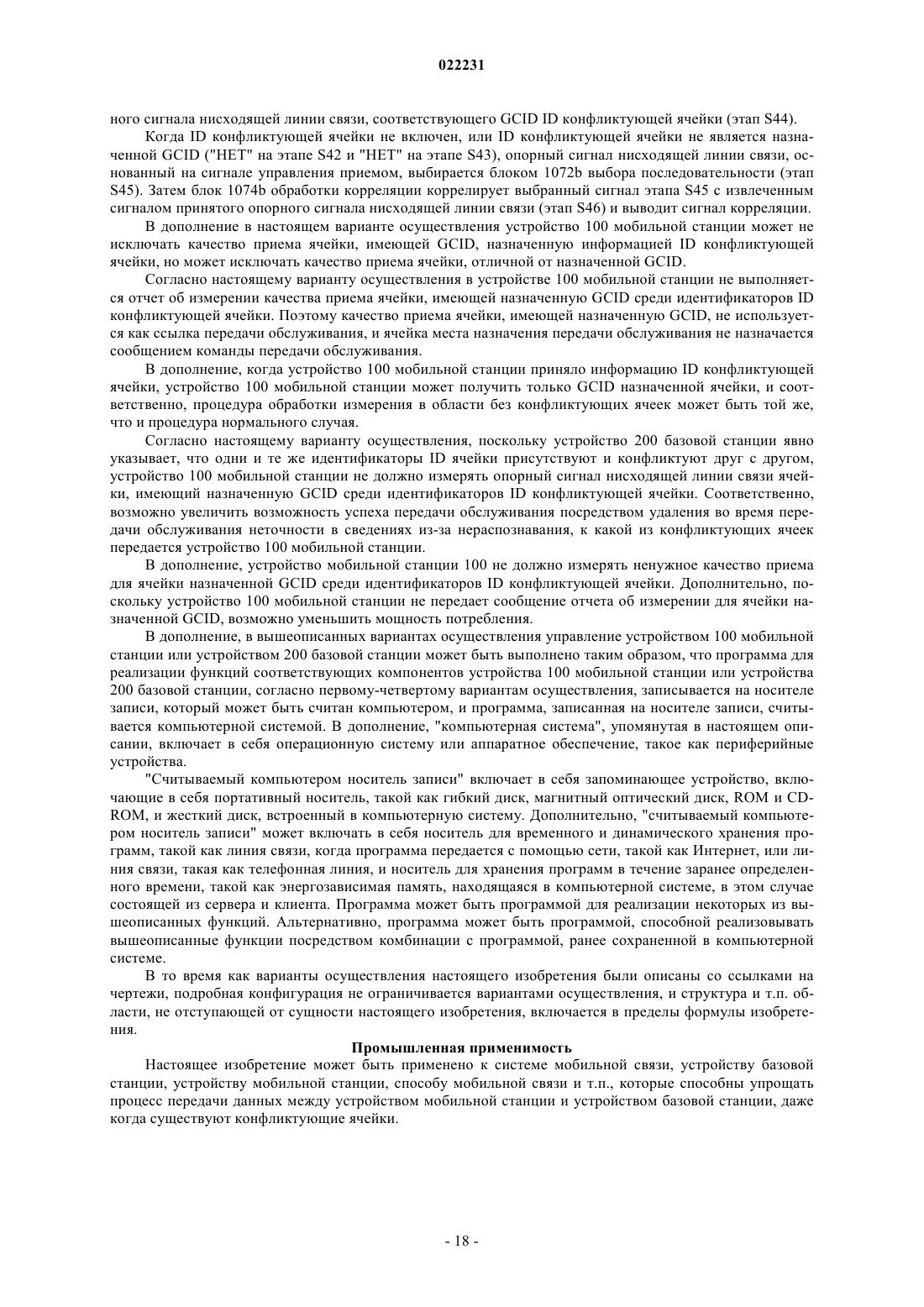

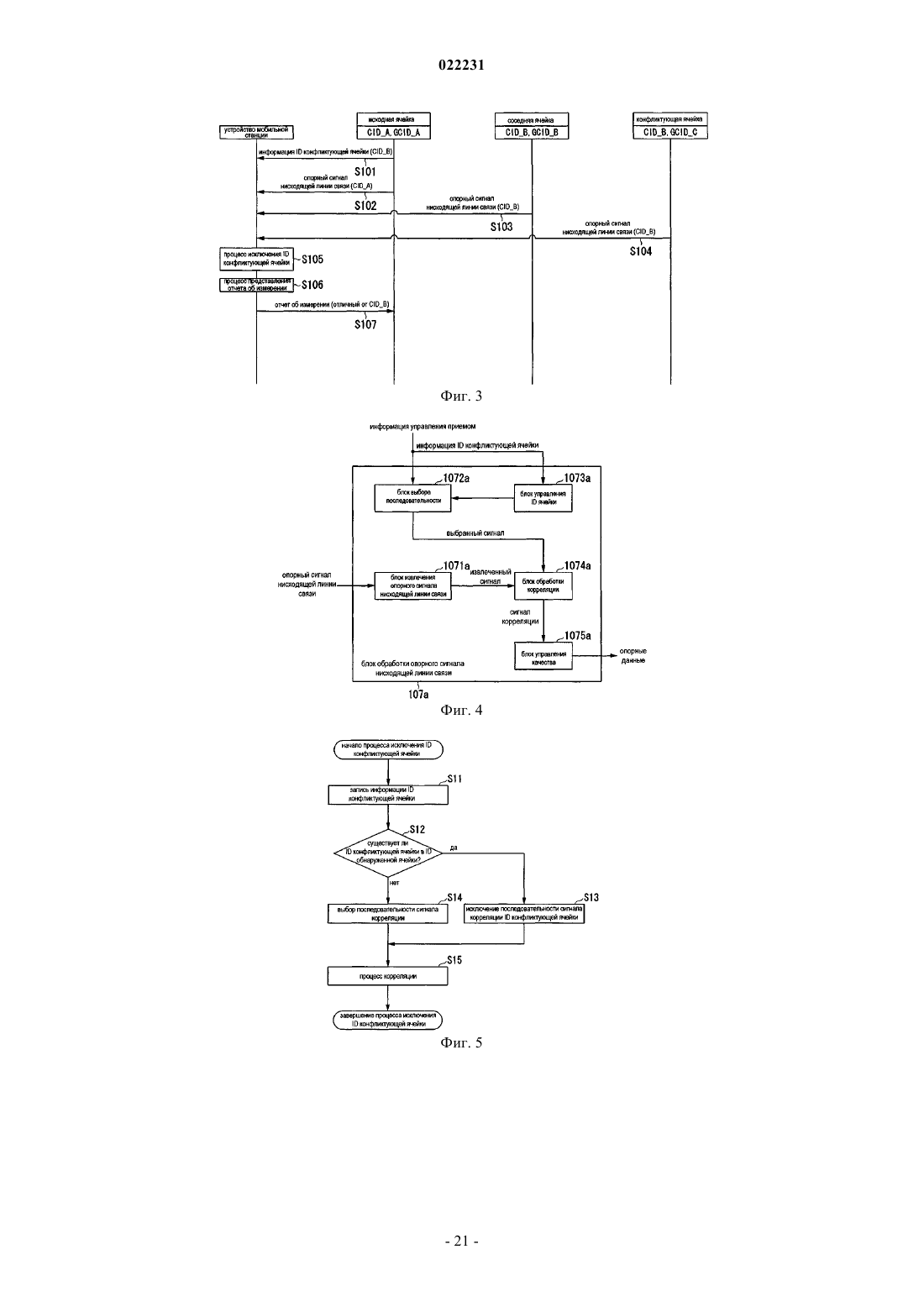

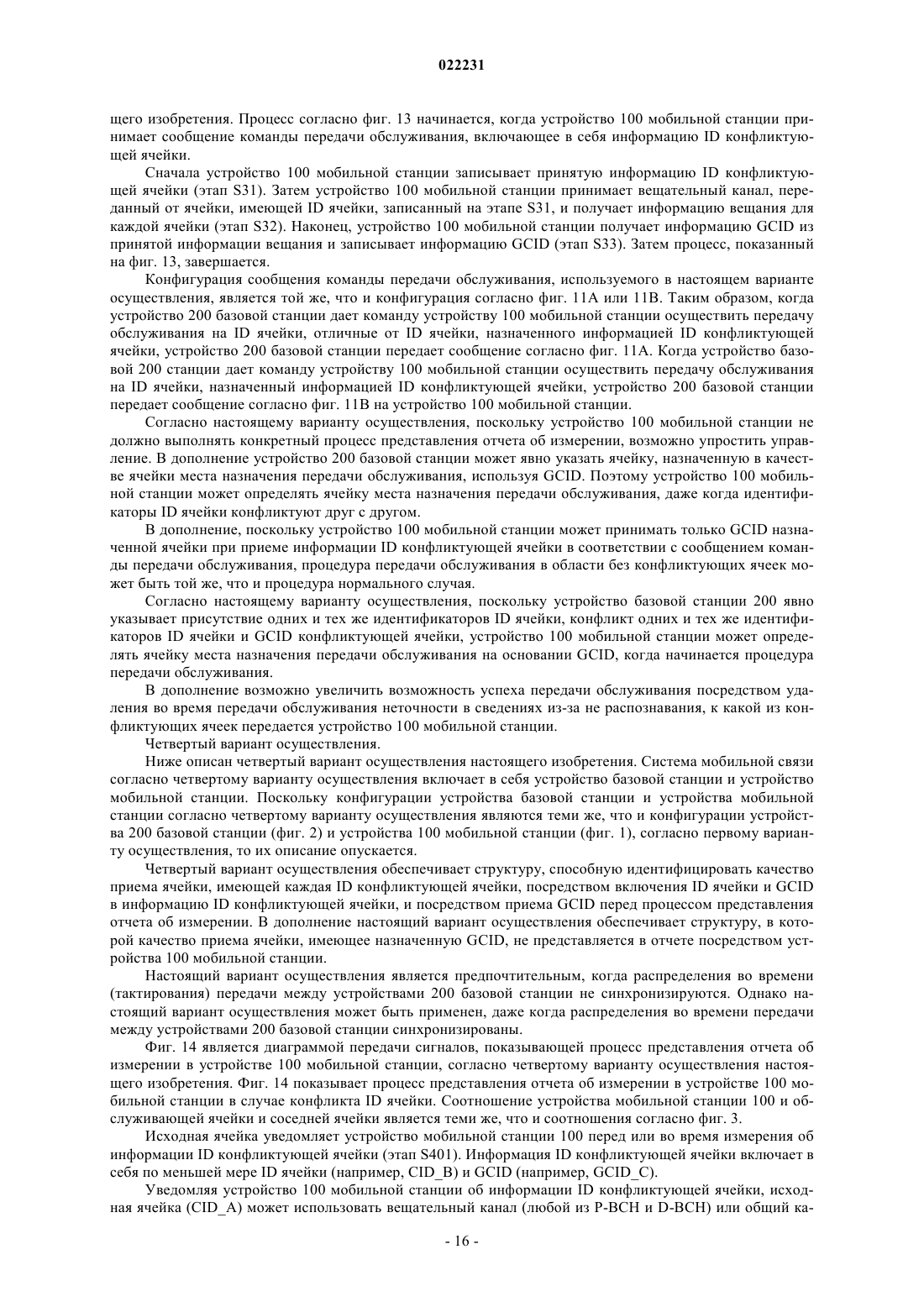

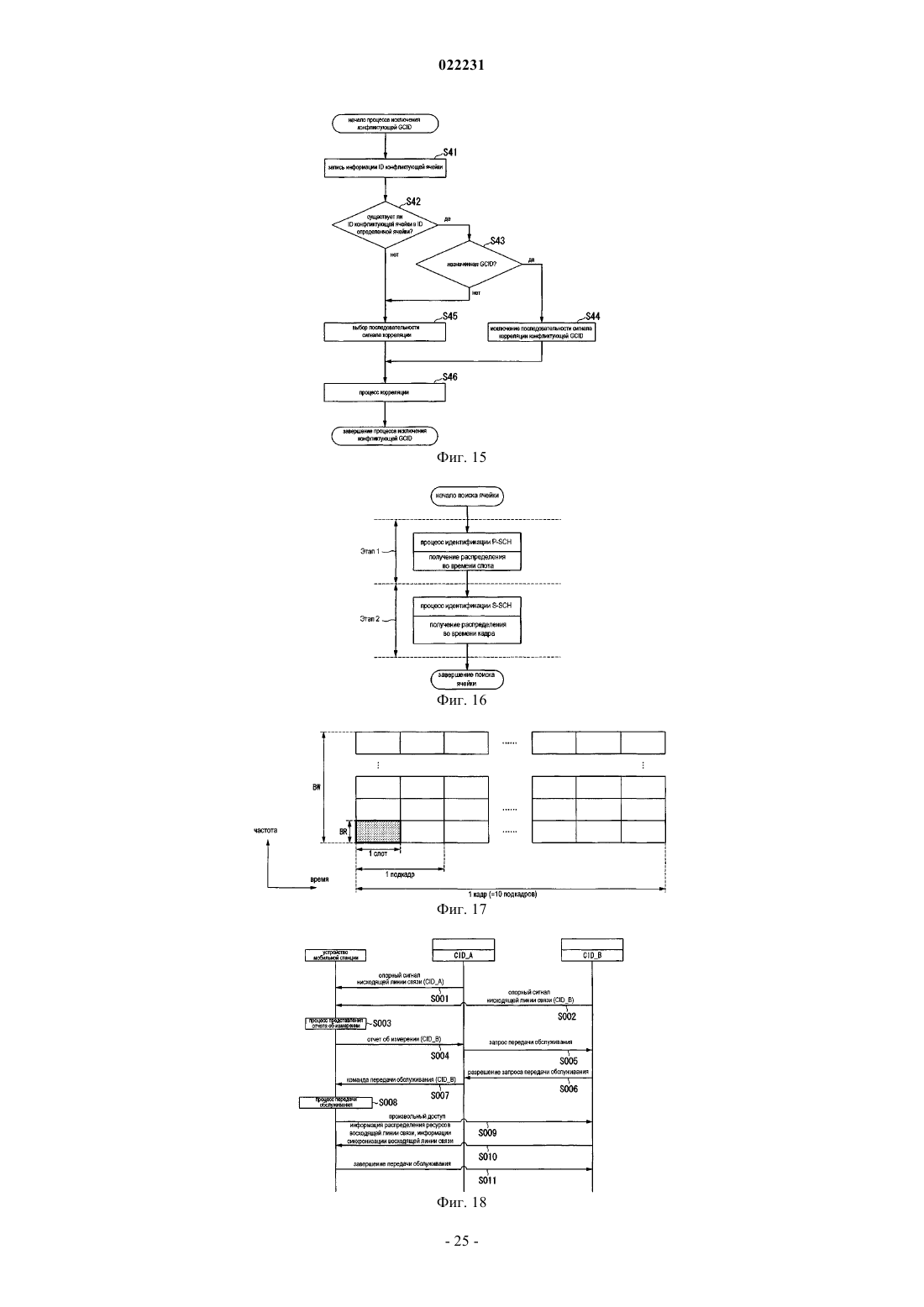

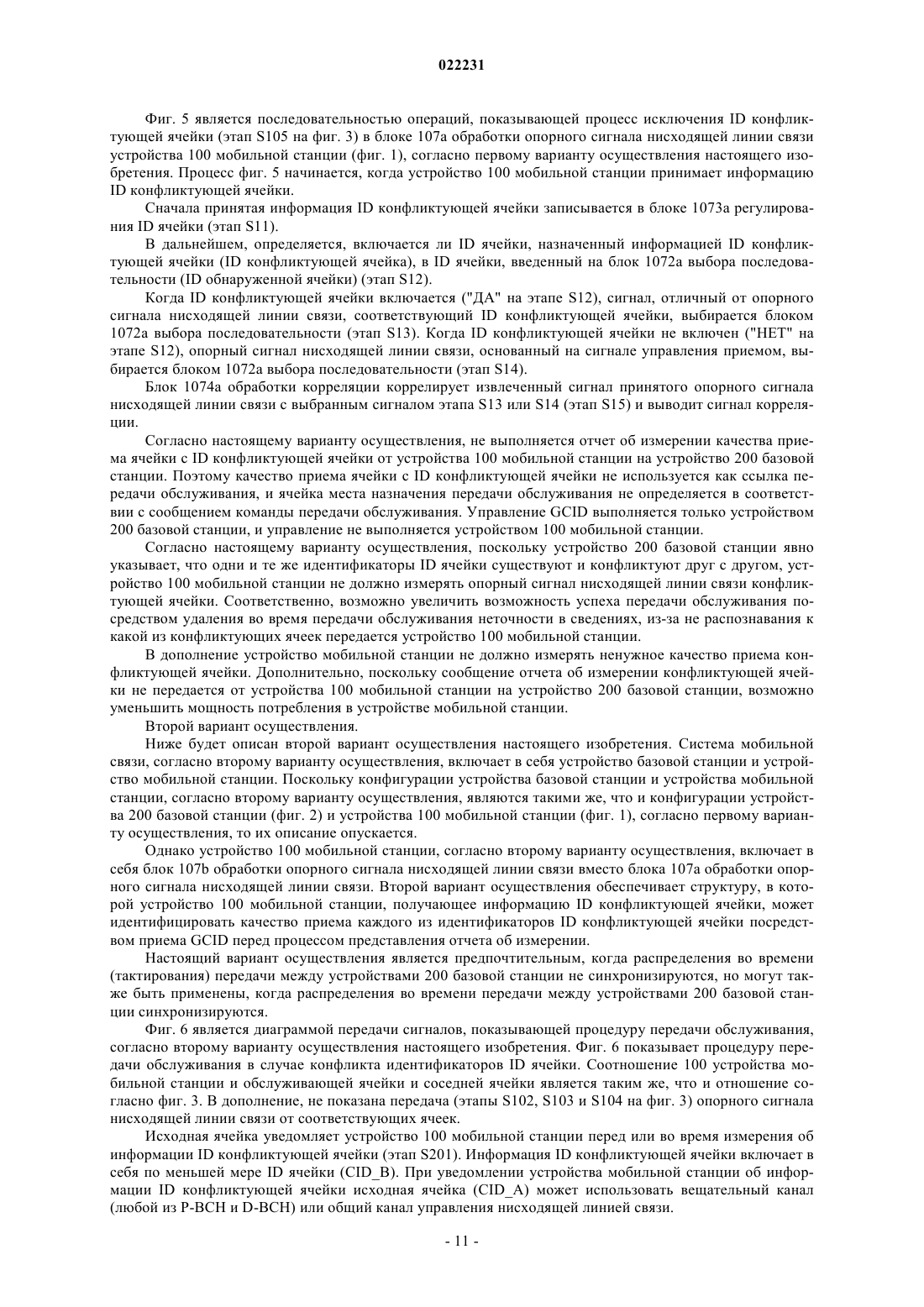

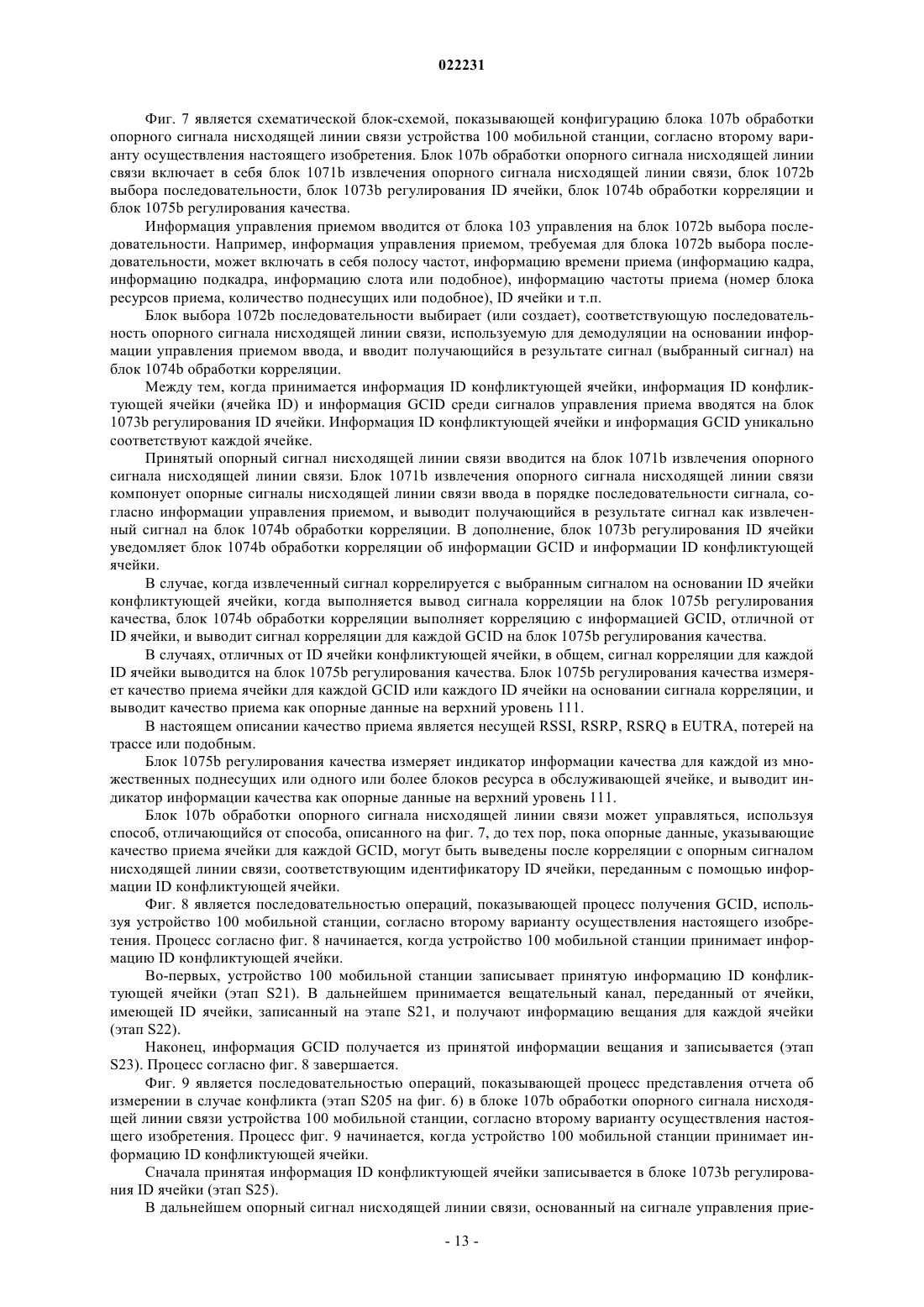

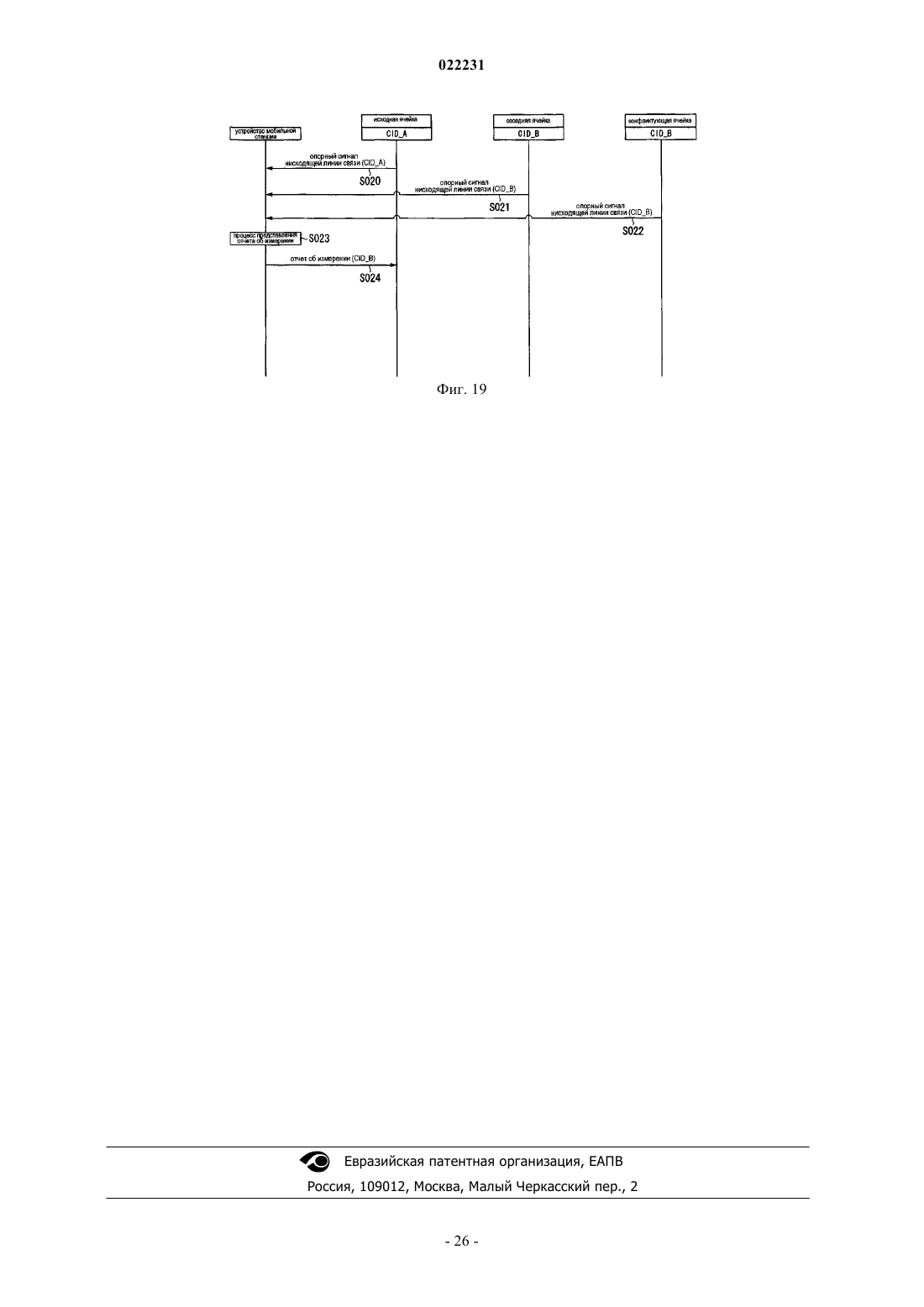

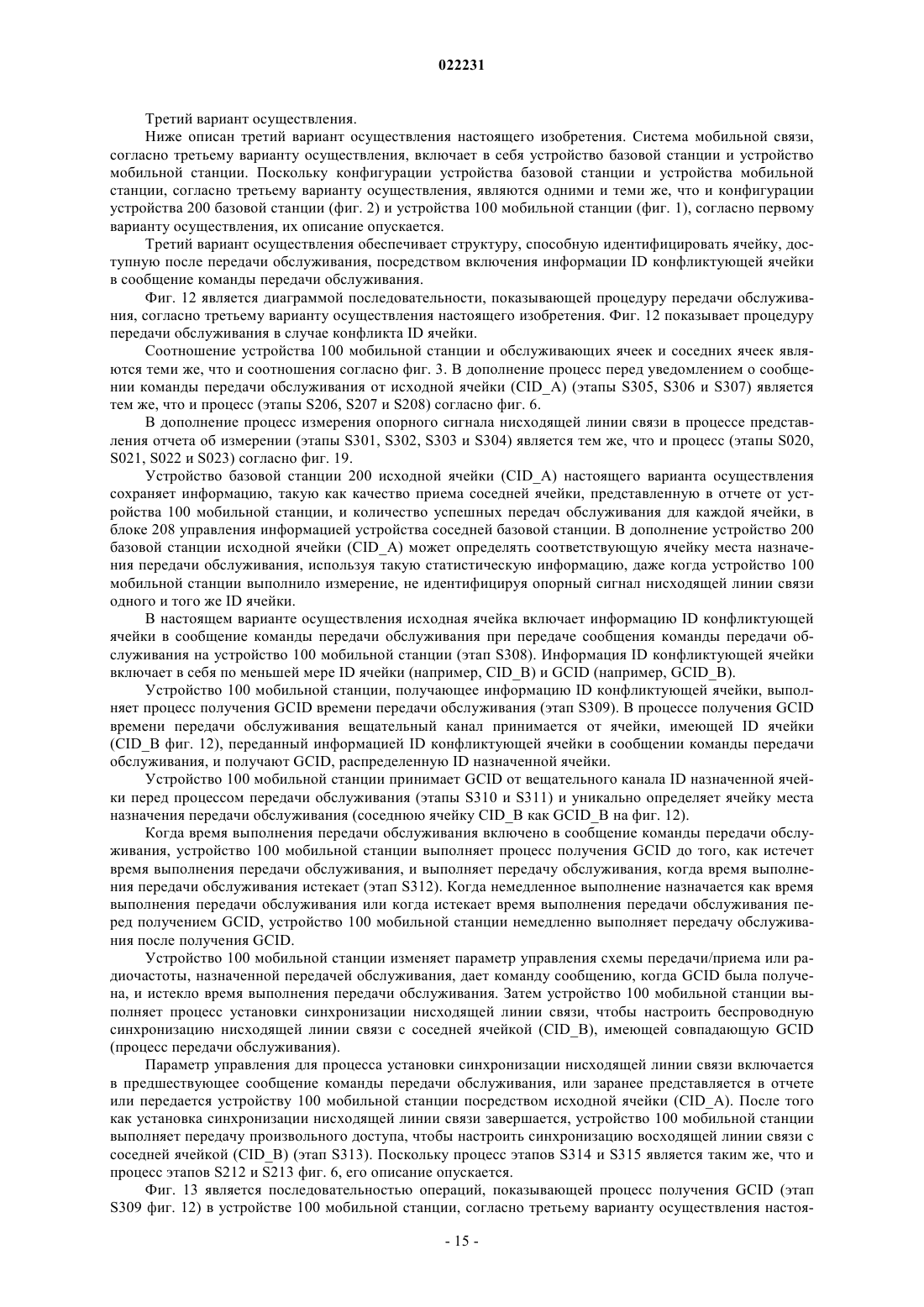

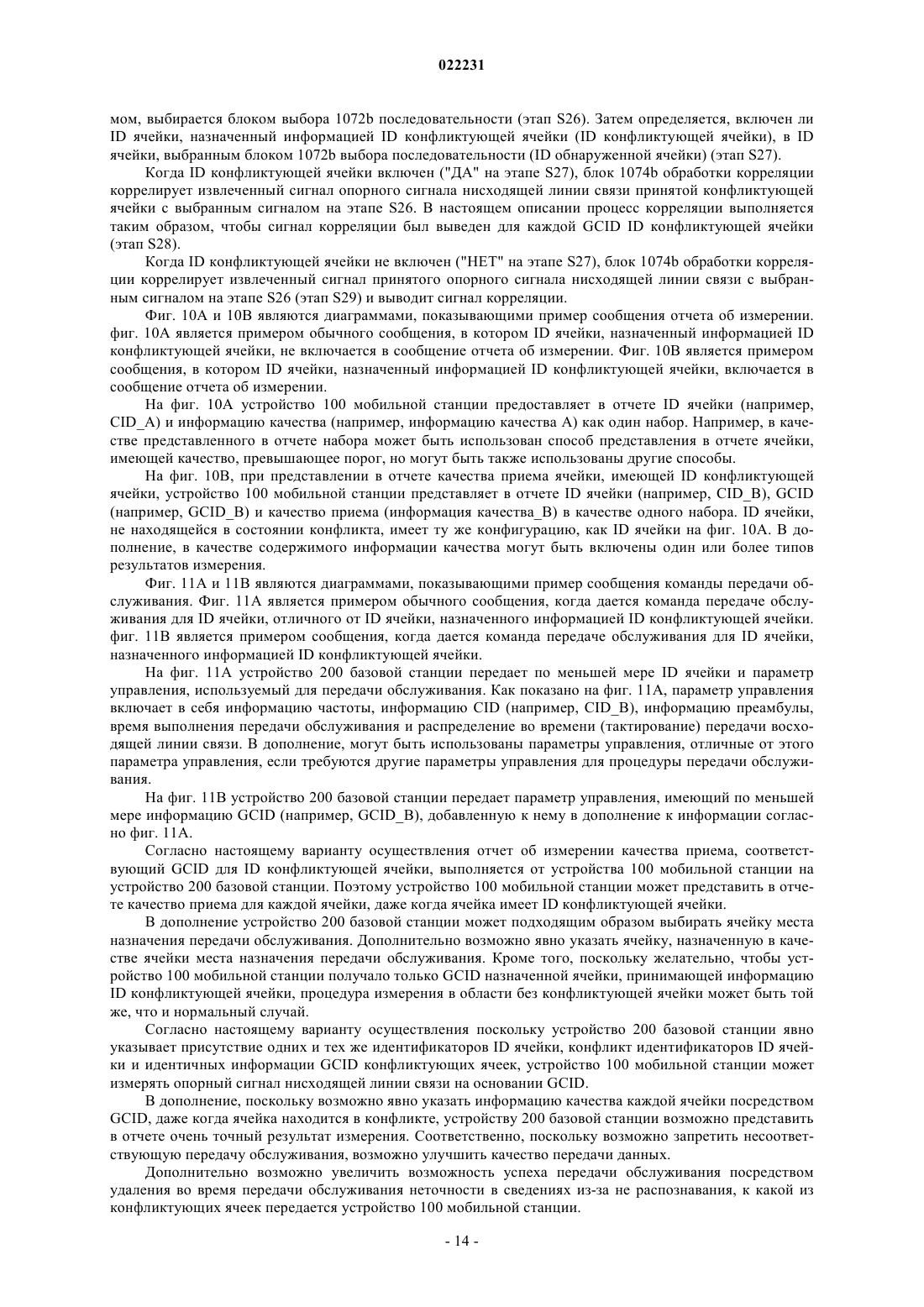

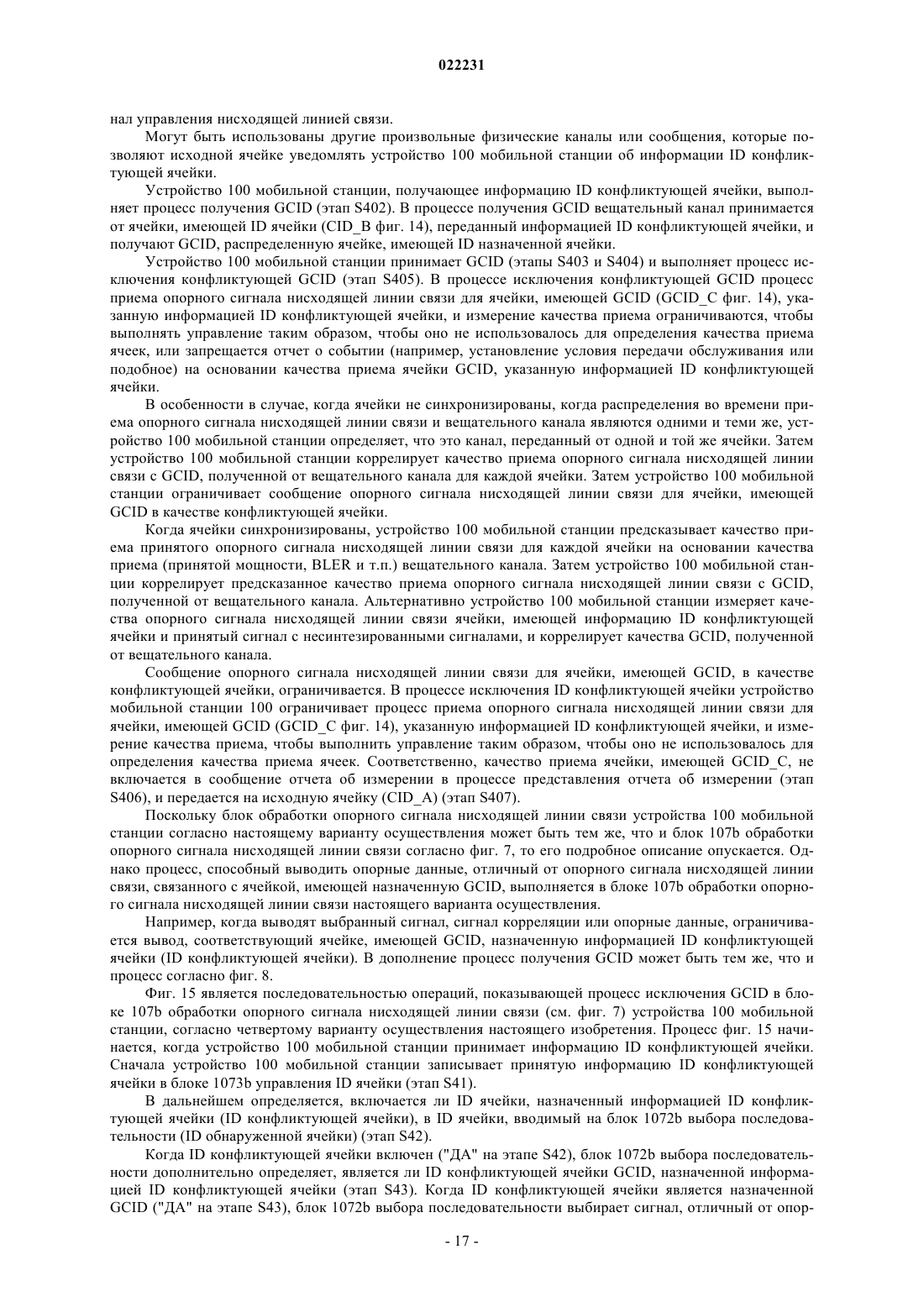

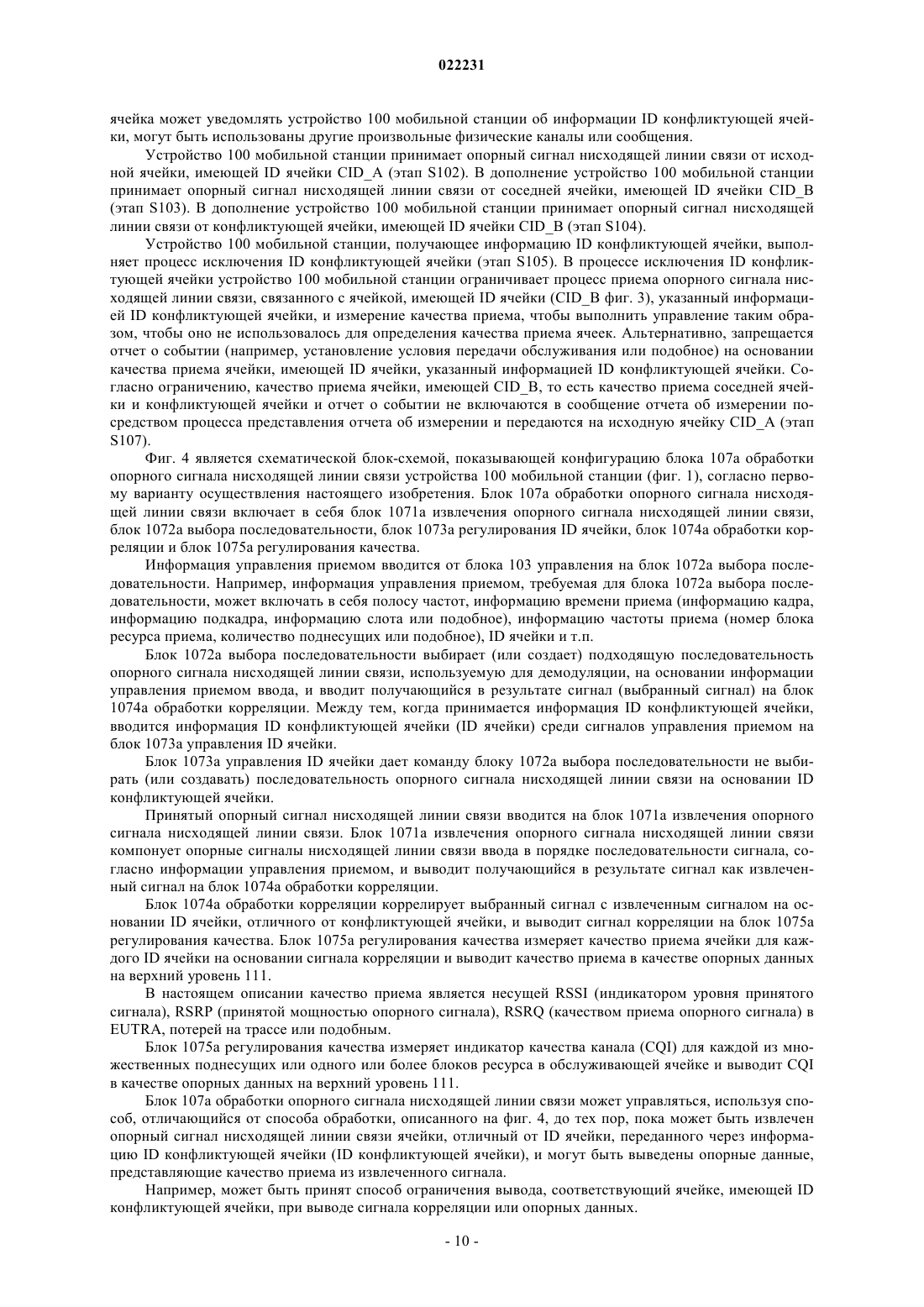

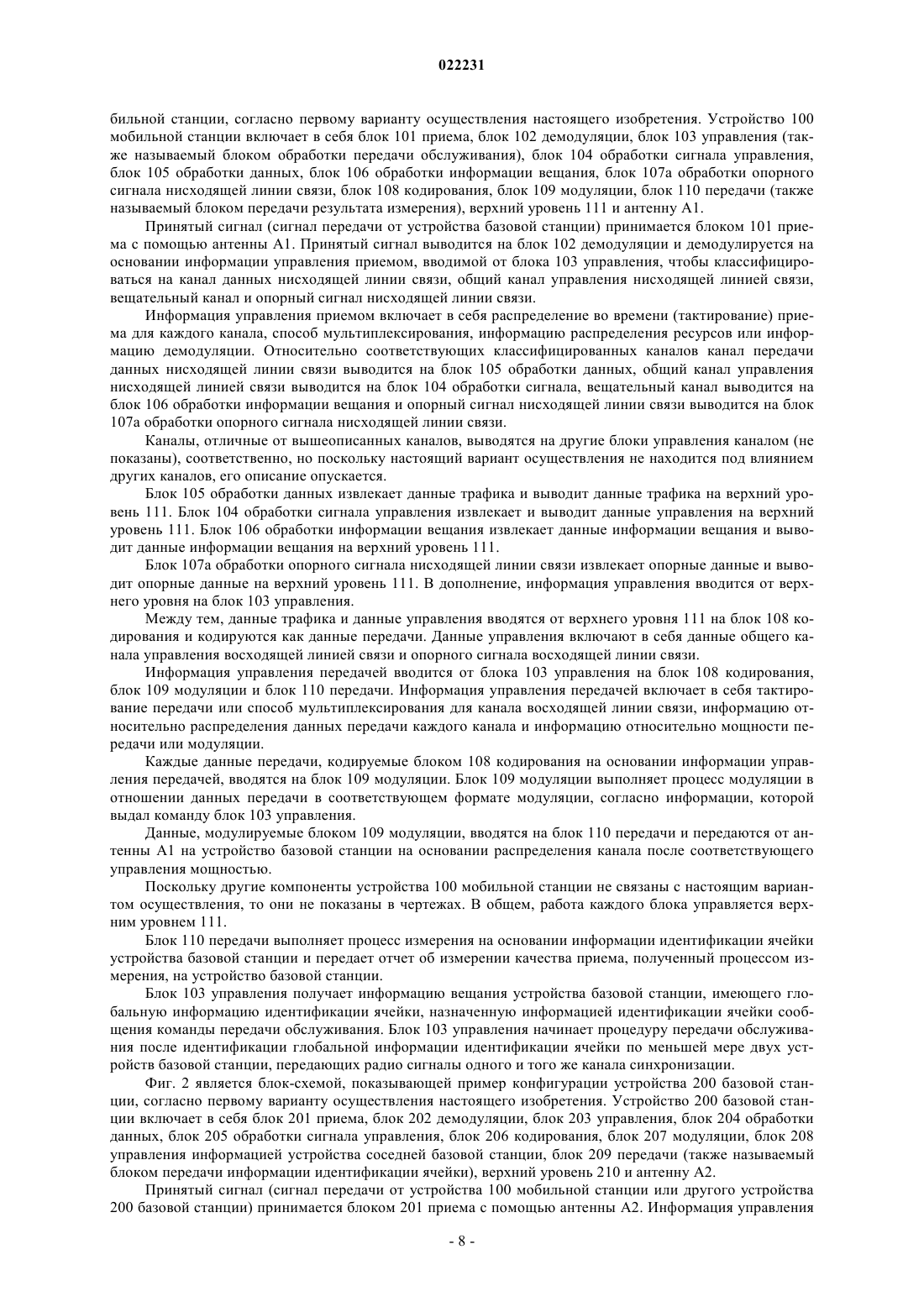

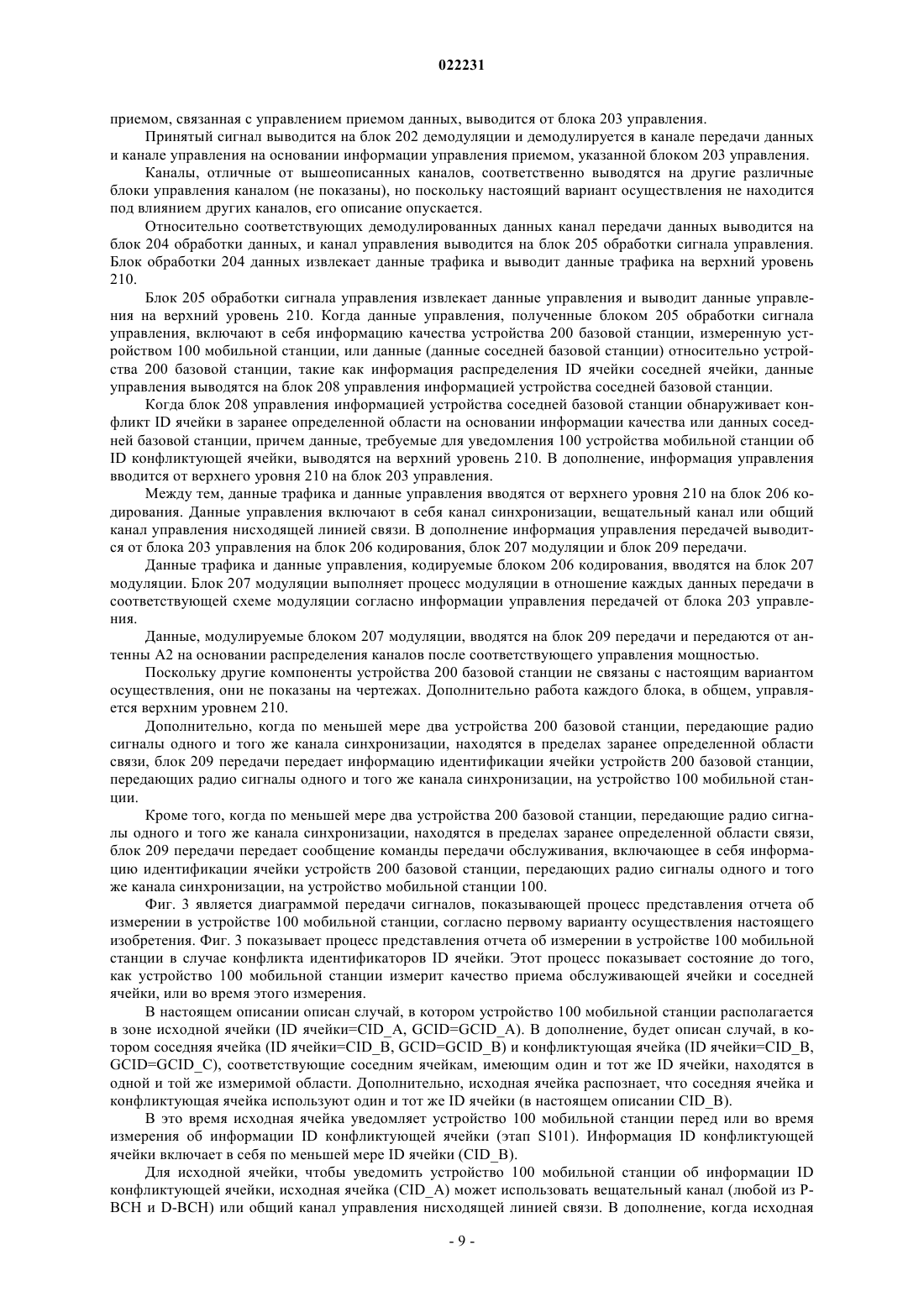

Система мобильной связи включает в себя устройство мобильной станции и устройство базовой станции. Устройство базовой станции включает в себя блок передачи информации идентификации ячейки, который передает информацию идентификации ячейки устройств базовой станции,передающих радио сигналы одного и того же канала синхронизации, на устройство мобильной станции, когда существуют по меньшей мере два устройства базовой станции, передающие радио сигналы одного и того же канала синхронизации, в пределах заранее определенной области связи. Устройство мобильной станции включает в себя блок передачи результата измерения, который выполняет процесс измерения на основании информации идентификации ячейки устройств базовой станции и передает результат измерения, полученный процессом измерения, на устройство базовой станции. Область техники Изобретение относится к системе мобильной связи, устройству базовой станции, устройству мобильной станции и способу мобильной связи. Эта заявка испрашивает приоритет японской заявки на патент 2008-024400, поданной 4 февраля 2008 г., раскрытие которой включено здесь по ссылке. Предшествующий уровень техники Недавно усовершенствованная универсальная система наземного радио доступа (в дальнейшем, называемая "EUTRA"), направленная на высокоскоростную передачу данных, была исследована стандартизированной группой, Проектом Партнерства Третьего Поколения (3GPP) посредством введения технологии, исследованной для полосы частот 4-го поколения, в полосу частот 3-го поколения (непатентный документ 1). В EUTRA, как способе связи, используется множественный доступ с ортогональным частотным разделением каналов (OFDMA). OFDMA является способом связи, который противостоит многолучевым помехам и является подходящим для высокоскоростной передачи. В дополнение спецификация для работы верхнего уровня в EUTRA включает в себя малое время ожидания и низкие служебные расходы и используется упрощенная технология. Работа верхнего уровня включает в себя управление передачей данных, управление использованием ресурсов и т.д. В способе сотовой мобильной связи устройство мобильной станции должно быть заранее синхронизировано беспроводным способом с устройством базовой станции в ячейке или секторе. Поэтому устройство базовой станции передает канал синхронизации (SCH), имеющий определенную структуру, на устройство мобильной станции. Затем устройство мобильной станции синхронизируется с устройством базовой станции посредством обнаружения канала синхронизации (SCH). Ячейка или сектор являются областью связи устройства базовой станции. В EUTRA в качестве канала синхронизации (SCH) подготавливаются P-SCH (первичный SCH, первичный канал синхронизации) и S-SCH (вторичный SCH, вторичный канал синхронизации). Каждая ячейка (или сектор) идентифицируются устройством мобильной станции посредством использования ID ячейки, определенного сигналами первичного канала синхронизации (P-SCH) и вторичного канала синхронизации (S-SCH).ID ячейки определяется комбинацией из 3 типов первичных каналов синхронизации (P-SCHs) и 168 типов вторичных каналов синхронизации (S-SCHs), в общей сложности 504 (3168=504). Фиг. 16 является последовательностью операций, показывающей процесс в обычном способе поиска ячейки. Устройство мобильной станции выполняет процесс идентификации P-SCH посредством коррелирования сигнала точной копии (реплики) первичного канала синхронизации (P-SCH) с принятым сигналом. Соответственно, устройство мобильной станции получает распределение во времени слотов (этап S1). Затем устройство мобильной станции выполняет процесс идентификации S-SCH посредством коррелирования сигнала точной копии вторичного канала синхронизации (S-SCH) с принятым сигналом. Соответственно, устройство мобильной станции получает распределение во времени кадров посредством захваченного шаблона передачи вторичного канала синхронизации (S-SCH). В дополнение устройство мобильной станции получает идентификацию (ID) ячейки для идентификации устройства базовой станции (этап S2). Такая последовательность управления, то есть управления этапом вплоть до устройства мобильной станции, выполняющего беспроводную синхронизацию с устройством базовой станции и определяющего ID ячейки устройства базовой станции, называется процедурой поиска ячейки. В способе сотовой мобильной связи, включающем в себя EUTRA, устройство мобильной станции связывается с устройством базовой станции в пределах ячейки (или сектора), которая является областью связи устройства базовой станции. Когда устройство мобильной станции подсоединяется беспроводным способом к некоторым устройствам базовой станции, ячейка, в которой располагается устройство мобильной станции, называется обслуживающей ячейкой. Между тем ячейка, расположенная вокруг ячейки в зоне, называется соседней (соседствующей) ячейкой. Устройство мобильной станции может определять ячейку, имеющую удовлетворительное качество,посредством измерения и сравнения качества приема обслуживающей ячейки и соседней ячейки. Процесс, в котором устройство мобильной станции перемещается от обслуживающей ячейки к соседней ячейке, чтобы изменить ячейку, к которой устройство мобильной станции подсоединяется беспроводным способом, называется передачей обслуживания. В этом случае сигнал, используемый для устройства мобильной станции для определения уровней качества приема ячеек, называется опорным сигналом нисходящей линии связи. Опорный сигнал нисходящей линии связи является заранее определенной последовательностью сигнала, соответствующей идентификатору ID ячейки. Таким образом, возможно уникально определить опорный сигнал нисходящей линии связи, одновременно переданный от ячейки, посредством идентификации ID ячейки этой ячейки (непатентный документ 1). Фиг. 17 является диаграммой, показывающей пример конфигурации радио кадра в EUTRA. На фиг. 17 горизонтальная ось указывает время и вертикальная ось указывает частоту. Радио кадр состоит из области (заштрихованной области на фиг. 17), включающей в себя заранее определенную частотную область (BR) и заранее определенный временной интервал передачи (слот), как один блок (непатентный документ 1). Частотная область (BR) является набором множества поднесущих, скомпонованных на оси частоты. Временной интервал передачи, состоящий из целого времени одного слота, называется подкадром. Комбинация множества подкадров называется кадром. На фиг. 17 один подкадр состоит из двух слотов. Область (заштрихованная область на фиг. 17), которая разделяется на заранее определенную частотную область (BR) и длину одного слота, называется блоком ресурса. В дополнение один кадр состоит из 10 подкадров. BW на фиг. 17 указывает полосу частот системы и BR указывает полосу частот блока ресурса. Фиг. 18 является последовательностью операций, показывающей процедуру передачи обслуживания, используемую в EUTRA. Фиг. 18 показывает операцию управления, в которой устройство мобильной станции связывается с ячейкой источника передачи обслуживания (в дальнейшем называемой исходной ячейкой) и выполняется передача обслуживания на ячейку места назначения передачи обслуживания (в дальнейшем, называемой соседней ячейкой). Следующая процедура будет описана при условии, что ID ячейки исходной ячейки является CIDA,и ID ячейки соседней ячейки является CIDB. В настоящем описании устройство мобильной станции принимает каждый из опорных сигналов нисходящей линии связи CIDA и CIDB от каждого устройства базовой станции, имеющего ID ячейки CIDA, и устройства базовой станции, имеющего ID ячейкиCIDB (этапы S001 и S002). Затем устройство мобильной станции измеряет качество приема, полученное от каждого из опорных сигналов нисходящей линии связи. Затем устройство мобильной станции выполняет процесс представления отчета об измерении (этапS003). Таким образом, устройство базовой станции, имеющее ID ячейки CIDA, уведомляют о результате измерения устройства мобильной станции в качестве сообщения отчета об измерении (этап S004). Устройство базовой станции, имеющее ID ячейки CIDА, определяет, является ли необходимой передача обслуживания на устройство базовой станции, имеющее ID ячейки CIDB, на основании содержания сообщения отчета об измерении. Когда определяется, что передача обслуживания является необходимой,устройство базовой станции, имеющее ID ячейки CIDA, уведомляет устройство мобильной станции о необходимости передачи обслуживания на устройство базовой станции, имеющее ID ячейки CIDB, используя сообщение запроса передачи обслуживания (этап S005), и запрашивает подготовку к передаче обслуживания. Когда определяется, что передача обслуживания может быть выполнена, устройство базовой станции, имеющее ID ячейки CIDB, которое приняло сообщение запроса передачи обслуживания, уведомляет устройство базовой станции, имеющее ID ячейки CIDA, о сообщении разрешения запроса передачи обслуживания (этап S006). Устройство базовой станции, имеющее ID ячейки CIDA, которое приняло сообщение разрешения запроса передачи обслуживания, уведомляет устройство мобильной станции о сообщении команды передачи обслуживания (называемой командой передачи обслуживания) (этап S007). Когда устройство мобильной станции принимает сообщение, начинается процесс передачи обслуживания (этап S008). Когда время выполнения передачи обслуживания включается в сообщение команды передачи обслуживания, устройство мобильной станции выполняет передачу обслуживания, когда истекает время выполнения передачи обслуживания. В некоторых случаях непосредственное выполнение может быть назначено как время выполнения передачи обслуживания. Устройство мобильной станции изменяет параметр управления схемой передачи/приема или радиочастоту, назначенную в соответствии с сообщением команды передачи обслуживания во время выполнения передачи обслуживания. В дальнейшем устройство мобильной станции выполняет процесс установки синхронизации нисходящей линии связи, чтобы настроить беспроводную синхронизацию нисходящей линии связи с устройством базовой станции, имеющим ID ячейки CIDB (процесс передачи обслуживания). Параметр управления для процесса установки синхронизации нисходящей линии связи включается в предшествующее сообщение команды передачи обслуживания, или устройство мобильной станции заранее информируют или уведомляют об этом посредством ячейки, имеющей ID ячейки CIDA. После того как установка синхронизации нисходящей линии связи завершается, устройство мобильной станции выполняет передачу произвольного доступа, чтобы настроить синхронизацию восходящей линии связи с ячейкой, имеющей ID ячейки CIDB (этап S009). Этот процесс может быть назван доступом к передаче обслуживания. Фактически произвольный доступ выполняется посредством использования (основанного на одновременном использовании) канала, который может вызывать конфликт. Однако предлагается способ,который заранее распределяет последовательность преамбулы (выделенной преамбулы) в сообщении команды передачи обслуживания каждому устройству мобильной станции, чтобы передача произвольного доступа (без одновременного использования) не вызывала конфликт (непатентный документ 2). Устройство мобильной станции выполняет передачу произвольного доступа, используя последовательность преамбулы, назначенную в сообщении команды передачи обслуживания. Устройство базовой станции, имеющее ID ячейки CIDB, которое приняло последовательность преамбулы, определяет, что завершается передача обслуживания соответствующего устройства мобильной станции. Затем устройство базовой станции, имеющее ID ячейки CIDB, уведомляет устройство мобильной станции об информации распределения ресурсов восходящей линии связи для передачи сообщения завершения передачи обслуживания (которое может называться подтверждением передачи обслуживания), и информации синхронизации восходящей линии связи для регулирования распределения во времени передачи восходящей линии связи (этап S010). Устройство мобильной станции регулирует (настраивает) распределение во времени передачи восходящей линии связи на основании вышеописанной информации, передает сообщение завершения передачи обслуживания на устройство базовой станции, имеющее ID ячейки CIDB, используя назначенный ресурс восходящей линии связи, и затем завершает передачу обслуживания (этап S011). В дополнение описывается или опорный сигнал нисходящей линии связи как опорный сигнал нисходящей линии связи (Опорный Сигнал) или DL-RS (Опорный Сигнал Нисходящей линии связи) в непатентном документе 1, значение является одним и тем же. Однако в процедуре поиска ячейки и процедуре передачи обслуживания, обычных в области техники, когда один и тот же ID ячейки распределяется устройству базовой станции, то есть, множеству устройств базовой станции, имеющих один и тот же первичный канал синхронизации (P-SCH) и вторичный канал синхронизации (S-SCH), которые находятся в области, невозможно гарантировать работу устройства мобильной станции в этой области. Это будет описано с ссылками на фиг. 19. Фиг. 19 является последовательностью операций, показывающей процедуру передачи обслуживания, когда один и тот же ID ячейки измеряется устройством мобильной станции. Фиг. 19 показывает случай, когда конфликтующая ячейка, имеющая один и тот же ID ячейки (CIDB), как соседняя ячейка на фиг. 18 находится в одной и той же области. В настоящем описании устройство мобильной станции принимает опорный сигнал нисходящей линии связи от каждой исходной ячейки (CIDA), соседней ячейки (CIDB) и конфликтующей ячейки(CIDB) (этапы S020, S021 и S022). Затем устройство мобильной станции измеряет качество приема, полученное от каждого из опорных сигналов нисходящей линии связи. Однако в процедуре поиска ячейки, обычной для области техники, поскольку устройство мобильной станции может обнаружить только 2 типа идентификаторов ID ячейки CIDA и CIDB, устройство мобильной станции не может распознать, существуют ли две ячейки, имеющие один и тот же ID ячейки(CIDB). Поэтому без различия измеряются опорные сигналы нисходящей линии связи соседней ячейки(CIDB) и конфликтующей ячейки (CIDB), и CID А уведомляется сообщением отчета об измерении(этап S024), согласно процессу представления отчета об измерении (этап S023). Таким образом, когда соседняя ячейка (CIDB) и конфликтующая ячейка (CIDB) синхронизируются, в устройстве мобильной станции измеряется синтезируемый опорный сигнал нисходящей линии связи. В дополнение, когда соседняя ячейка (CIDB) и конфликтующая ячейка (CIDB) не синхронизируются, один из опорных сигналов нисходящей линии связи определяется как волна задержки в устройстве мобильной станции. В состоянии конфликта идентификаторов ID ячейки друг с другом, как показано на фиг. 19, возникает множество проблем. Например, исходная ячейка (CIDA) не может распознать, принадлежит ли качество приема ячейки CIDB, включенной в сообщение отчета об измерении от мобильной станции,соседней ячейке (CIDB) или конфликтующей ячейке (CID В). В дополнение, когда представляется отчет, что качество приема ячейки CIDB получается посредством синтезирования качества приема соседней ячейки (CIDB) и конфликтующей ячейки (CIDB),качество приема не может быть подходящим образом использовано для эталонной передачи обслуживания. Дополнительно, даже когда исходная ячейка (CIDA) передает сообщение команды передачи обслуживания к соседней ячейке (CIDB) на устройство мобильной станции, невозможно точно определить соседнюю ячейку (CIDB) как ячейку места назначения передачи обслуживания. Соответственно, существует возможность, что устройство мобильной станции будет выполнять передачу обслуживания на конфликтующую ячейку (CIDB). В непатентном документе 3, чтобы решить проблему, вызванную в соответствии с одними и теми же идентификаторами ID ячейки, раскрывается способ, в котором уникальные идентификаторы ID (Глобальная Идентификационная информация Ячейки, в дальнейшем называемая "GCID"), подготовленные значительно больше, чем по меньшей мере 504 типов идентификаторов ID ячейки, распределяются всем ячейкам вместе с идентификаторами ID ячейки. Благодаря использованию GCID возможно идентифицировать конфликтующие ячейки, которые не могут быть идентифицированы только посредством ID ячейки, используя GCID. В дополнение, посредством назначения ячейки места назначения передачи обслуживания, используя GCID в сообщении ко-3 022231 манды передачи обслуживания, возможно точно определить ячейку места назначения передачи обслуживания устройства мобильной станции. В способе использующем GCID, показанном в непатентном документе 3, даже когда один и тот жеID ячейки распределяется по меньшей мере двум ячейкам (конфликтующим ячейкам) в области измерения, устройство мобильной станции должно автономно идентифицировать конфликтующую ячейку на основании канала синхронизации (SCH) и опорного сигнала нисходящей линии связи. Однако для устройства мобильной станции трудно автономно обнаружить распределение одного и того же ID ячейки и разделить и принять каждый из радио сигналов. Поэтому, когда существует конфликтующая ячейка, возникает проблема в том, что процесс передачи данных между устройством мобильной станции и устройством базовой станции становится сложным. Непатентный документ 1: 3GPP TS (Техническая Спецификация) 36.211, Physical Channels and(http://www.3gpp.org/ftp/Specs/html-info/36300.htm). Непатентный документ 3: Huawei, "Detection of conflicting Cell Identities ", R3-071947, 3GPP TSGRAN WG3, Meeting 57 bis, Sophia Antipolis, France, 8-11 октября 2007. Раскрытие изобретения Проблема, которая должна быть решена посредством изобретения. Цель настоящего изобретения - обеспечить систему мобильной связи, устройство базовой станции,устройство мобильной станции и способ мобильной связи, которые будут способны упростить процесс передачи данных между устройством мобильной станции и устройством базовой станции, даже когда существуют конфликтующие ячейки. Средства для решения проблемы(1) Настоящее изобретение было сделано, чтобы решить вышеописанные проблемы. Согласно аспекту настоящего изобретения обеспечивается система мобильной связи, включающая в себя устройство мобильной станции и устройство базовой станции, в которой устройство базовой станции включает в себя блок передачи информации идентификации ячейки, который передает информацию идентификации ячейки устройств базовой станции, передающих радио сигналы одного и того же канала синхронизации,на устройство мобильной станции, когда существуют по меньшей мере два устройства базовой станции,передающих радио сигналы одного и того же канала синхронизации, в пределах заранее определенной области связи, и устройство мобильной станции включает в себя блок передачи результата измерения,который выполняет процесс измерения на основании информации идентификации ячейки устройств базовой станции и передает результат измерения, полученный процессом измерения, на устройство базовой станции.(2) В дополнение в системе мобильной связи согласно аспекту настоящего изобретения информация идентификации ячейки устройства базовой станции является информацией идентификации ячейки,заданной комбинацией первичного канала синхронизации и вторичного канала синхронизации.(3) В дополнение в системе мобильной связи согласно аспекту настоящего изобретения информация идентификации ячейки устройства базовой станции включает в себя информацию идентификации ячейки, заданную комбинацией первичного канала синхронизации и вторичного канала синхронизации,и глобальную информацию идентификации ячейки, уникально распределенную каждой ячейке.(4) В дополнение в системе мобильной связи согласно аспекту настоящего изобретения информация идентификации ячейки устройства базовой станции передается на устройство мобильной станции,используя сообщение команды передачи обслуживания.(5) В дополнение в системе мобильной связи согласно аспекту настоящего изобретения процесс измерения в устройстве мобильной станции включает в себя результат измерения для ячеек, отличных от ячеек, назначенных информацией идентификации ячейки устройства базовой станции.(6) В дополнение в системе мобильной связи согласно аспекту настоящего изобретения процесс измерения в устройстве мобильной станции включает в себя получение информации вещания устройства базовой станции, имеющего глобальную информацию идентификации ячейки, назначенной информацией идентификации ячейки устройства базовой станции, и идентификацию каждого по меньшей мере двух из устройств базовой станции, передающих радио сигналы одного и того же канала синхронизации.(7) В дополнение согласно другому аспекту настоящего изобретения обеспечивается система мобильной связи, включающая в себя устройство мобильной станции и устройство базовой станции, в которой устройство базовой станции включает в себя блок передачи информации идентификации ячейки,который передает сообщение команды передачи обслуживания, включающее в себя информацию идентификации ячейки устройств базовой станции, передающих радио сигналы одного и того же канала синхронизации, на устройство мобильной станции, когда существуют по меньшей мере два устройства базовой станции, передающие радио сигналы одного и того же канала синхронизации в пределах заранее определенной области связи, и устройство мобильной станции включает в себя блок обработки передачи обслуживания, который получает информацию вещания устройства базовой станции, имеющего глобальную информацию идентификации ячейки, назначенную информацией идентификации ячейки сооб-4 022231 щения команды передачи обслуживания, идентифицирует глобальную информацию идентификации ячейки по меньшей мере двух устройств базовой станции, передающих радио сигналы одного и того же канала синхронизации, и затем начинает процедуру передачи обслуживания.(8) В дополнение согласно другому аспекту настоящего изобретения обеспечивается устройство базовой станции, которое связывается с устройством мобильной станции, причем устройство базовой станции включает в себя блок передачи информации идентификации ячейки, который передает информацию идентификации ячейки устройств базовой станции, передающих радио сигналы одного и того же канала синхронизации, на устройство мобильной станции, когда существуют по меньшей мере два устройства базовой станции, передающие радио сигналы одного и того же канала синхронизации в пределах заранее определенной области связи.(9) В дополнение согласно аспекту настоящего изобретения обеспечивается устройство мобильной станции, которое связывается с устройством базовой станции, причем устройство мобильной станции включает в себя блок передачи результата измерения, который выполняет процесс измерения на основании информации идентификации ячейки устройства базовой станции и передает результат измерения,полученный процессом измерения, на устройство базовой станции.(10) В дополнение согласно другому аспекту настоящего изобретения обеспечивается устройство базовой станции, которое связывается с устройством мобильной станции, при этом устройство базовой станции включает в себя блок передачи информации идентификации ячейки, который передает сообщение команды передачи обслуживания, включающее в себя информацию идентификации ячейки устройств базовой станции, передающих радио сигналы одного и того же канала синхронизации, на устройство мобильной станции, когда существуют по меньшей мере два устройства базовой станции, передающие радио сигналы одного и того же канала синхронизации в пределах заранее определенной области связи.(11) В дополнение согласно другому аспекту настоящего изобретения обеспечивается устройство мобильной станции, которое связывается с устройством базовой станции, причем устройство мобильной станции включает в себя блок обработки передачи обслуживания, который получает информацию вещания устройства базовой станции, имеющего глобальную информацию идентификации ячейки, назначенную информацией идентификации ячейки в сообщении команды передачи обслуживания, идентифицирует глобальную информацию идентификации ячейки по меньшей мере двух устройств базовой станции,передающих радио сигналы одного и того же канала синхронизации, и затем начинает процедуру передачи обслуживания.(12) В дополнение согласно аспекту настоящего изобретения обеспечивается способ мобильной связи, использующий устройство мобильной станции и устройство базовой станции, причем способ включает в себя передачу посредством устройства базовой станции информации идентификации ячейки устройств базовой станции, передающих радио сигналы одного и того же канала синхронизации, на устройство мобильной станции, когда существуют по меньшей мере два устройства базовой станции, передающие радио сигналы одного и того же канала синхронизации в пределах заранее определенной области связи, и выполнение посредством устройства мобильной станции, измерения на основании информации идентификации ячейки устройств базовой станции и передачу результата измерения, полученного измерением, на устройства базовой станции.(13) В дополнение согласно другому аспекту настоящего изобретения обеспечивается способ мобильной связи, использующий устройство мобильной станции и устройство базовой станции, при этом способ включает в себя передачу посредством устройства базовой станции, сообщения команды передачи обслуживания, включающего в себя информацию идентификации ячейки устройств базовой станции,передающих радио сигналы одного и того же канала синхронизации, на устройство мобильной станции,когда существуют по меньшей мере два устройства базовой станции, передающие радио сигналы одного и того же канала синхронизации в пределах заранее определенной области связи, и получение посредством устройства мобильной станции информации вещания устройства базовой станции, имеющего глобальную информацию идентификации ячейки, назначенной информацией идентификации ячейки сообщения команды передачи обслуживания, идентификацию глобальной информации идентификации ячейки по меньшей мере двух устройств базовой станции, передающих радио сигналы одного и того же канала синхронизации, и затем начало процедуры передачи обслуживания. Результат изобретения Согласно настоящему изобретению устройство базовой станции уведомляет устройство мобильной станции о присутствии конфликтующей ячейки так, что устройство мобильной станции может связываться с устройством базовой станции на основании присутствия конфликтующей ячейки. Соответственно, поскольку не имеет место обмен ненужными радио сигналами с устройством базовой станции конфликтующей ячейки, возможно упростить процесс передачи данных между устройством мобильной станции и устройством базовой станции. Краткое описание чертежей Фиг. 1 является схематической блок-схемой, показывающей пример конфигурации устройства 100 мобильной станции, согласно первому варианту осуществления настоящего изобретения. Фиг. 2 является схематической блок-схемой, показывающей пример конфигурации устройства 200 базовой станции, согласно первому варианту осуществления настоящего изобретения. Фиг. 3 является последовательностью операций, показывающей процесс представления отчета об измерении в устройстве 100 мобильной станции, согласно первому варианту осуществления настоящего изобретения. Фиг. 4 является схематической блок-схемой, показывающей конфигурацию блока 107 а обработки опорного сигнала нисходящей линии связи устройства 100 мобильной станции (фиг. 1), согласно первому варианту осуществления настоящего изобретения. Фиг. 5 является последовательностью операций, показывающей процесс исключения ID конфликтующей ячейки (этап S105 на фиг. 3), используя блок 107 а обработки опорного сигнала нисходящей линии связи устройства 100 мобильной станции (фиг. 1), согласно первому варианту осуществления настоящего изобретения. Фиг. 6 является диаграммой передачи сигналов, показывающей процедуру передачи обслуживания,согласно второму варианту осуществления настоящего изобретения. Фиг. 7 является схематической блок-схемой, показывающей конфигурацию блока 107b обработки опорного сигнала нисходящей линии связи устройства 100 мобильной станции, согласно второму варианту осуществления настоящего изобретения. Фиг. 8 является последовательностью операций, показывающей процесс получения GCID, используя устройство 100 мобильной станции, согласно второму варианту осуществления настоящего изобретения. Фиг. 9 является последовательностью операций, показывающей процесс представления отчета об измерении в случае конфликта (этап S205 на фиг. 6) в блоке 107b обработки опорного сигнала нисходящей линии связи устройства 100 мобильной станции, согласно второму варианту осуществления настоящего изобретения. Фиг. 10 А является диаграммой, показывающей пример сообщения отчета об измерении. Фиг. 10 В является диаграммой, показывающей другой пример сообщения отчета об измерении. Фиг. 11 А является диаграммой, показывающей пример сообщения команды передачи обслуживания. Фиг. 11 В является диаграммой, показывающей другой пример сообщения команды передачи обслуживания. Фиг. 12 является диаграммой последовательности, показывающей процедуру передачи обслуживания, согласно третьему варианту осуществления настоящего изобретения. Фиг. 13 является последовательностью операций, показывающей процесс получения GCID (этапS309 фиг. 12) устройства 100 мобильной станции, согласно третьему варианту осуществления настоящего изобретения. Фиг. 14 является диаграммой передачи сигналов, показывающей процедуру передачи обслуживания, согласно четвертому варианту осуществления настоящего изобретения. Фиг. 15 является последовательностью операций, показывающей процесс исключения GCID в блоке обработки опорного сигнала нисходящей линии связи устройства мобильной станции, согласно четвертому варианту осуществления настоящего изобретения. Фиг. 16 является последовательностью операций, показывающей обычный способ поиска ячейки. Фиг. 17 является диаграммой, показывающей пример конфигурации радио кадра в EUTRA. Фиг. 18 является диаграммой передачи сигналов, показывающей процедуру передачи обслуживания, используемую в EUTRA. Фиг. 19 является диаграммой последовательности, показывающей процедуру передачи обслуживания, когда один и тот же ID ячейки измеряется устройством мобильной станции. Ссылочные позиции 100 - устройство мобильной станции; 101 - блок приема; 102 - блок демодуляции; 103 - блок управления; 104 - блок обработки сигнала управления; 105 - блок обработки данных; 106 - блок обработки информации вещания; 107 а, 107b - блок обработки опорного сигнала нисходящей линии связи; 108 - блок кодирования; 109 - блок модуляции; 110 - блок передачи; 111 - верхний уровень; 200 - устройство базовой станции; 201 - блок приема; 202 - блок демодуляции; 203 - блок управления; 204 - блок обработки данных; 205 - блок обработки сигнала управления; 206 - блок кодирования; 207 - блок модуляции; 208 - блок регулирования информации устройства соседней базовой станции; 209 - блок передачи; 210 - верхний уровень; 1071 а, 1071b - блок извлечения опорного сигнала нисходящей линии связи; 1072 а, 1072b - блок выбора последовательности; 1073 а, 1073b - блок управления ID ячейки; 1074 а, 1074b - блок обработки корреляции; 1075 а, 1075b - блок управления качества;A1, A2 - антенна. Лучший режим для осуществления изобретения В дальнейшем соответствующие варианты осуществления настоящего изобретения описаны со ссылками на чертежи. Физические каналы согласно соответствующим вариантам осуществления настоящего изобретения включают в себя вещательный канал, канал передачи данных по восходящей линии связи, канал передачи данных по нисходящей линии связи, общий канал управления нисходящей линией связи, общий канал управления восходящей линией связи, канал произвольного доступа, канал синхронизации (SCH) и опорный сигнал. В соответствующих вариантах осуществления настоящего изобретения канал передачи данных по восходящей линии связи и канал передачи данных по нисходящей линии связи классифицируются как каналы передачи данных. В дополнение вещательный канал, общий канал управления нисходящей линией связи, общий канал управления восходящей линией связи и канал произвольного доступа классифицируются как каналы управления. Дополнительно канал синхронизации (SCH) и опорный сигнал классифицируются как радио сигналы. Существует возможность для физического канала, который должен быть дополнительно добавлен в будущем, но описание вариантов осуществления настоящего изобретения не влияет добавленный физический канал. В дополнение примеры опорного сигнала включают в себя опорный сигнал нисходящей линии связи и опорный сигнал восходящей линии связи. Поскольку физические каналы согласно соответствующим вариантам осуществления настоящего изобретения являются вещательным каналом и опорным сигналом нисходящей линии связи, подробное описание других физических каналов опускается. Вещательный канал (ВСН) передается от устройства базовой станции на устройство мобильной станции с целью уведомления параметра управления, обычно используемого в устройствах мобильной станции в ячейке. Вещательный канал (ВСН) классифицируется на Р-ВСН (первичный ВСН, первичный вещательный канал) и D-BCH (динамический ВСН, динамический вещательный канал). Первичный вещательный канал (Р-ВСН) определяется заранее, чтобы быть переданным в заранее определенный период относительно времени и частоты, и устройство мобильной станции может принимать Р-ВСН для ячейки, имеющей идентифицированный ID ячейки. Первичный вещательный канал (РВСН) передается от устройства базовой станции на устройство мобильной станции, используя центральную поднесущую подкадра 0. Между тем, динамический вещательный канал (D-BCH) передается от устройства базовой станции на устройство мобильной станции, используя общий канал управления нисходящей линией связи, и может быть изменено местоположение передачи для каждой ячейки. Опорный сигнал нисходящей линии связи является пилот-сигналом, который передается от устройства базовой станции на устройство мобильной станции посредством квазистатической мощности для каждой ячейки. В дополнение опорный сигнал нисходящей линии связи периодически повторяется в заранее определенном временном интервале (например, один кадр). Устройство мобильной станции принимает опорный сигнал нисходящей линии связи в заранее определенном временном интервале и использует опорный сигнал нисходящей линии связи для определения качества приема для каждой ячейки. Опорный сигнал нисходящей линии связи также используется как опорный сигнал, чтобы демодулировать данные нисходящей линии связи, переданные вместе с опорным сигналом нисходящей линии связи. Любая произвольная последовательность, которая может быть уникально идентифицирована для каждой ячейки, может быть использована как последовательность, используемая в опорном сигнале нисходящей линии связи. Первый вариант осуществления. Сначала описан первый вариант осуществления настоящего изобретения. Фиг. 1 является схематической блок-схемой, показывающей конфигурацию устройства 100 мо-7 022231 бильной станции, согласно первому варианту осуществления настоящего изобретения. Устройство 100 мобильной станции включает в себя блок 101 приема, блок 102 демодуляции, блок 103 управления (также называемый блоком обработки передачи обслуживания), блок 104 обработки сигнала управления,блок 105 обработки данных, блок 106 обработки информации вещания, блок 107 а обработки опорного сигнала нисходящей линии связи, блок 108 кодирования, блок 109 модуляции, блок 110 передачи (также называемый блоком передачи результата измерения), верхний уровень 111 и антенну А 1. Принятый сигнал (сигнал передачи от устройства базовой станции) принимается блоком 101 приема с помощью антенны А 1. Принятый сигнал выводится на блок 102 демодуляции и демодулируется на основании информации управления приемом, вводимой от блока 103 управления, чтобы классифицироваться на канал данных нисходящей линии связи, общий канал управления нисходящей линией связи,вещательный канал и опорный сигнал нисходящей линии связи. Информация управления приемом включает в себя распределение во времени (тактирование) приема для каждого канала, способ мультиплексирования, информацию распределения ресурсов или информацию демодуляции. Относительно соответствующих классифицированных каналов канал передачи данных нисходящей линии связи выводится на блок 105 обработки данных, общий канал управления нисходящей линией связи выводится на блок 104 обработки сигнала, вещательный канал выводится на блок 106 обработки информации вещания и опорный сигнал нисходящей линии связи выводится на блок 107 а обработки опорного сигнала нисходящей линии связи. Каналы, отличные от вышеописанных каналов, выводятся на другие блоки управления каналом (не показаны), соответственно, но поскольку настоящий вариант осуществления не находится под влиянием других каналов, его описание опускается. Блок 105 обработки данных извлекает данные трафика и выводит данные трафика на верхний уровень 111. Блок 104 обработки сигнала управления извлекает и выводит данные управления на верхний уровень 111. Блок 106 обработки информации вещания извлекает данные информации вещания и выводит данные информации вещания на верхний уровень 111. Блок 107 а обработки опорного сигнала нисходящей линии связи извлекает опорные данные и выводит опорные данные на верхний уровень 111. В дополнение, информация управления вводится от верхнего уровня на блок 103 управления. Между тем, данные трафика и данные управления вводятся от верхнего уровня 111 на блок 108 кодирования и кодируются как данные передачи. Данные управления включают в себя данные общего канала управления восходящей линией связи и опорного сигнала восходящей линии связи. Информация управления передачей вводится от блока 103 управления на блок 108 кодирования,блок 109 модуляции и блок 110 передачи. Информация управления передачей включает в себя тактирование передачи или способ мультиплексирования для канала восходящей линии связи, информацию относительно распределения данных передачи каждого канала и информацию относительно мощности передачи или модуляции. Каждые данные передачи, кодируемые блоком 108 кодирования на основании информации управления передачей, вводятся на блок 109 модуляции. Блок 109 модуляции выполняет процесс модуляции в отношении данных передачи в соответствующем формате модуляции, согласно информации, которой выдал команду блок 103 управления. Данные, модулируемые блоком 109 модуляции, вводятся на блок 110 передачи и передаются от антенны А 1 на устройство базовой станции на основании распределения канала после соответствующего управления мощностью. Поскольку другие компоненты устройства 100 мобильной станции не связаны с настоящим вариантом осуществления, то они не показаны в чертежах. В общем, работа каждого блока управляется верхним уровнем 111. Блок 110 передачи выполняет процесс измерения на основании информации идентификации ячейки устройства базовой станции и передает отчет об измерении качества приема, полученный процессом измерения, на устройство базовой станции. Блок 103 управления получает информацию вещания устройства базовой станции, имеющего глобальную информацию идентификации ячейки, назначенную информацией идентификации ячейки сообщения команды передачи обслуживания. Блок 103 управления начинает процедуру передачи обслуживания после идентификации глобальной информации идентификации ячейки по меньшей мере двух устройств базовой станции, передающих радио сигналы одного и того же канала синхронизации. Фиг. 2 является блок-схемой, показывающей пример конфигурации устройства 200 базовой станции, согласно первому варианту осуществления настоящего изобретения. Устройство 200 базовой станции включает в себя блок 201 приема, блок 202 демодуляции, блок 203 управления, блок 204 обработки данных, блок 205 обработки сигнала управления, блок 206 кодирования, блок 207 модуляции, блок 208 управления информацией устройства соседней базовой станции, блок 209 передачи (также называемый блоком передачи информации идентификации ячейки), верхний уровень 210 и антенну А 2. Принятый сигнал (сигнал передачи от устройства 100 мобильной станции или другого устройства 200 базовой станции) принимается блоком 201приема с помощью антенны А 2. Информация управления приемом, связанная с управлением приемом данных, выводится от блока 203 управления. Принятый сигнал выводится на блок 202 демодуляции и демодулируется в канале передачи данных и канале управления на основании информации управления приемом, указанной блоком 203 управления. Каналы, отличные от вышеописанных каналов, соответственно выводятся на другие различные блоки управления каналом (не показаны), но поскольку настоящий вариант осуществления не находится под влиянием других каналов, его описание опускается. Относительно соответствующих демодулированных данных канал передачи данных выводится на блок 204 обработки данных, и канал управления выводится на блок 205 обработки сигнала управления. Блок обработки 204 данных извлекает данные трафика и выводит данные трафика на верхний уровень 210. Блок 205 обработки сигнала управления извлекает данные управления и выводит данные управления на верхний уровень 210. Когда данные управления, полученные блоком 205 обработки сигнала управления, включают в себя информацию качества устройства 200 базовой станции, измеренную устройством 100 мобильной станции, или данные (данные соседней базовой станции) относительно устройства 200 базовой станции, такие как информация распределения ID ячейки соседней ячейки, данные управления выводятся на блок 208 управления информацией устройства соседней базовой станции. Когда блок 208 управления информацией устройства соседней базовой станции обнаруживает конфликт ID ячейки в заранее определенной области на основании информации качества или данных соседней базовой станции, причем данные, требуемые для уведомления 100 устройства мобильной станции обID конфликтующей ячейки, выводятся на верхний уровень 210. В дополнение, информация управления вводится от верхнего уровня 210 на блок 203 управления. Между тем, данные трафика и данные управления вводятся от верхнего уровня 210 на блок 206 кодирования. Данные управления включают в себя канал синхронизации, вещательный канал или общий канал управления нисходящей линией связи. В дополнение информация управления передачей выводится от блока 203 управления на блок 206 кодирования, блок 207 модуляции и блок 209 передачи. Данные трафика и данные управления, кодируемые блоком 206 кодирования, вводятся на блок 207 модуляции. Блок 207 модуляции выполняет процесс модуляции в отношение каждых данных передачи в соответствующей схеме модуляции согласно информации управления передачей от блока 203 управления. Данные, модулируемые блоком 207 модуляции, вводятся на блок 209 передачи и передаются от антенны А 2 на основании распределения каналов после соответствующего управления мощностью. Поскольку другие компоненты устройства 200 базовой станции не связаны с настоящим вариантом осуществления, они не показаны на чертежах. Дополнительно работа каждого блока, в общем, управляется верхним уровнем 210. Дополнительно, когда по меньшей мере два устройства 200 базовой станции, передающие радио сигналы одного и того же канала синхронизации, находятся в пределах заранее определенной области связи, блок 209 передачи передает информацию идентификации ячейки устройств 200 базовой станции,передающих радио сигналы одного и того же канала синхронизации, на устройство 100 мобильной станции. Кроме того, когда по меньшей мере два устройства 200 базовой станции, передающие радио сигналы одного и того же канала синхронизации, находятся в пределах заранее определенной области связи,блок 209 передачи передает сообщение команды передачи обслуживания, включающее в себя информацию идентификации ячейки устройств 200 базовой станции, передающих радио сигналы одного и того же канала синхронизации, на устройство мобильной станции 100. Фиг. 3 является диаграммой передачи сигналов, показывающей процесс представления отчета об измерении в устройстве 100 мобильной станции, согласно первому варианту осуществления настоящего изобретения. Фиг. 3 показывает процесс представления отчета об измерении в устройстве 100 мобильной станции в случае конфликта идентификаторов ID ячейки. Этот процесс показывает состояние до того,как устройство 100 мобильной станции измерит качество приема обслуживающей ячейки и соседней ячейки, или во время этого измерения. В настоящем описании описан случай, в котором устройство 100 мобильной станции располагается в зоне исходной ячейки (ID ячейки=CIDА, GCID=GCIDA). В дополнение, будет описан случай, в котором соседняя ячейка (ID ячейки=CIDВ, GCID=GCIDB) и конфликтующая ячейка (ID ячейки=CIDВ,GCID=GCIDC), соответствующие соседним ячейкам, имеющим один и тот же ID ячейки, находятся в одной и той же измеримой области. Дополнительно, исходная ячейка распознает, что соседняя ячейка и конфликтующая ячейка используют один и тот же ID ячейки (в настоящем описании CIDB). В это время исходная ячейка уведомляет устройство 100 мобильной станции перед или во время измерения об информации ID конфликтующей ячейки (этап S101). Информация ID конфликтующей ячейки включает в себя по меньшей мере ID ячейки (CIDB). Для исходной ячейки, чтобы уведомить устройство 100 мобильной станции об информации ID конфликтующей ячейки, исходная ячейка (CIDA) может использовать вещательный канал (любой из РВСН и D-BCH) или общий канал управления нисходящей линией связи. В дополнение, когда исходная ячейка может уведомлять устройство 100 мобильной станции об информации ID конфликтующей ячейки, могут быть использованы другие произвольные физические каналы или сообщения. Устройство 100 мобильной станции принимает опорный сигнал нисходящей линии связи от исходной ячейки, имеющей ID ячейки CIDA (этап S102). В дополнение устройство 100 мобильной станции принимает опорный сигнал нисходящей линии связи от соседней ячейки, имеющей ID ячейки CIDB(этап S103). В дополнение устройство 100 мобильной станции принимает опорный сигнал нисходящей линии связи от конфликтующей ячейки, имеющей ID ячейки CIDB (этап S104). Устройство 100 мобильной станции, получающее информацию ID конфликтующей ячейки, выполняет процесс исключения ID конфликтующей ячейки (этап S105). В процессе исключения ID конфликтующей ячейки устройство 100 мобильной станции ограничивает процесс приема опорного сигнала нисходящей линии связи, связанного с ячейкой, имеющей ID ячейки (CIDB фиг. 3), указанный информацией ID конфликтующей ячейки, и измерение качества приема, чтобы выполнить управление таким образом, чтобы оно не использовалось для определения качества приема ячеек. Альтернативно, запрещается отчет о событии (например, установление условия передачи обслуживания или подобное) на основании качества приема ячейки, имеющей ID ячейки, указанный информацией ID конфликтующей ячейки. Согласно ограничению, качество приема ячейки, имеющей CIDB, то есть качество приема соседней ячейки и конфликтующей ячейки и отчет о событии не включаются в сообщение отчета об измерении посредством процесса представления отчета об измерении и передаются на исходную ячейку CIDA (этапS107). Фиг. 4 является схематической блок-схемой, показывающей конфигурацию блока 107 а обработки опорного сигнала нисходящей линии связи устройства 100 мобильной станции (фиг. 1), согласно первому варианту осуществления настоящего изобретения. Блок 107 а обработки опорного сигнала нисходящей линии связи включает в себя блок 1071 а извлечения опорного сигнала нисходящей линии связи,блок 1072 а выбора последовательности, блок 1073 а регулирования ID ячейки, блок 1074 а обработки корреляции и блок 1075 а регулирования качества. Информация управления приемом вводится от блока 103 управления на блок 1072 а выбора последовательности. Например, информация управления приемом, требуемая для блока 1072 а выбора последовательности, может включать в себя полосу частот, информацию времени приема (информацию кадра,информацию подкадра, информацию слота или подобное), информацию частоты приема (номер блока ресурса приема, количество поднесущих или подобное), ID ячейки и т.п. Блок 1072 а выбора последовательности выбирает (или создает) подходящую последовательность опорного сигнала нисходящей линии связи, используемую для демодуляции, на основании информации управления приемом ввода, и вводит получающийся в результате сигнал (выбранный сигнал) на блок 1074 а обработки корреляции. Между тем, когда принимается информация ID конфликтующей ячейки,вводится информация ID конфликтующей ячейки (ID ячейки) среди сигналов управления приемом на блок 1073 а управления ID ячейки. Блок 1073 а управления ID ячейки дает команду блоку 1072 а выбора последовательности не выбирать (или создавать) последовательность опорного сигнала нисходящей линии связи на основании ID конфликтующей ячейки. Принятый опорный сигнал нисходящей линии связи вводится на блок 1071 а извлечения опорного сигнала нисходящей линии связи. Блок 1071 а извлечения опорного сигнала нисходящей линии связи компонует опорные сигналы нисходящей линии связи ввода в порядке последовательности сигнала, согласно информации управления приемом, и выводит получающийся в результате сигнал как извлеченный сигнал на блок 1074 а обработки корреляции. Блок 1074 а обработки корреляции коррелирует выбранный сигнал с извлеченным сигналом на основании ID ячейки, отличного от конфликтующей ячейки, и выводит сигнал корреляции на блок 1075 а регулирования качества. Блок 1075 а регулирования качества измеряет качество приема ячейки для каждого ID ячейки на основании сигнала корреляции и выводит качество приема в качестве опорных данных на верхний уровень 111. В настоящем описании качество приема является несущей RSSI (индикатором уровня принятого сигнала), RSRP (принятой мощностью опорного сигнала), RSRQ (качеством приема опорного сигнала) вEUTRA, потерей на трассе или подобным. Блок 1075 а регулирования качества измеряет индикатор качества канала (CQI) для каждой из множественных поднесущих или одного или более блоков ресурса в обслуживающей ячейке и выводит CQI в качестве опорных данных на верхний уровень 111. Блок 107 а обработки опорного сигнала нисходящей линии связи может управляться, используя способ, отличающийся от способа обработки, описанного на фиг. 4, до тех пор, пока может быть извлечен опорный сигнал нисходящей линии связи ячейки, отличный от ID ячейки, переданного через информацию ID конфликтующей ячейки (ID конфликтующей ячейки), и могут быть выведены опорные данные,представляющие качество приема из извлеченного сигнала. Например, может быть принят способ ограничения вывода, соответствующий ячейке, имеющей ID конфликтующей ячейки, при выводе сигнала корреляции или опорных данных. Фиг. 5 является последовательностью операций, показывающей процесс исключения ID конфликтующей ячейки (этап S105 на фиг. 3) в блоке 107 а обработки опорного сигнала нисходящей линии связи устройства 100 мобильной станции (фиг. 1), согласно первому варианту осуществления настоящего изобретения. Процесс фиг. 5 начинается, когда устройство 100 мобильной станции принимает информациюID конфликтующей ячейки. Сначала принятая информация ID конфликтующей ячейки записывается в блоке 1073 а регулирования ID ячейки (этап S11). В дальнейшем, определяется, включается ли ID ячейки, назначенный информацией ID конфликтующей ячейки (ID конфликтующей ячейка), в ID ячейки, введенный на блок 1072 а выбора последовательности (ID обнаруженной ячейки) (этап S12). Когда ID конфликтующей ячейки включается ("ДА" на этапе S12), сигнал, отличный от опорного сигнала нисходящей линии связи, соответствующий ID конфликтующей ячейки, выбирается блоком 1072 а выбора последовательности (этап S13). Когда ID конфликтующей ячейки не включен ("НЕТ" на этапе S12), опорный сигнал нисходящей линии связи, основанный на сигнале управления приемом, выбирается блоком 1072 а выбора последовательности (этап S14). Блок 1074 а обработки корреляции коррелирует извлеченный сигнал принятого опорного сигнала нисходящей линии связи с выбранным сигналом этапа S13 или S14 (этап S15) и выводит сигнал корреляции. Согласно настоящему варианту осуществления, не выполняется отчет об измерении качества приема ячейки с ID конфликтующей ячейки от устройства 100 мобильной станции на устройство 200 базовой станции. Поэтому качество приема ячейки с ID конфликтующей ячейки не используется как ссылка передачи обслуживания, и ячейка места назначения передачи обслуживания не определяется в соответствии с сообщением команды передачи обслуживания. Управление GCID выполняется только устройством 200 базовой станции, и управление не выполняется устройством 100 мобильной станции. Согласно настоящему варианту осуществления, поскольку устройство 200 базовой станции явно указывает, что одни и те же идентификаторы ID ячейки существуют и конфликтуют друг с другом, устройство 100 мобильной станции не должно измерять опорный сигнал нисходящей линии связи конфликтующей ячейки. Соответственно, возможно увеличить возможность успеха передачи обслуживания посредством удаления во время передачи обслуживания неточности в сведениях, из-за не распознавания к какой из конфликтующих ячеек передается устройство 100 мобильной станции. В дополнение устройство мобильной станции не должно измерять ненужное качество приема конфликтующей ячейки. Дополнительно, поскольку сообщение отчета об измерении конфликтующей ячейки не передается от устройства 100 мобильной станции на устройство 200 базовой станции, возможно уменьшить мощность потребления в устройстве мобильной станции. Второй вариант осуществления. Ниже будет описан второй вариант осуществления настоящего изобретения. Система мобильной связи, согласно второму варианту осуществления, включает в себя устройство базовой станции и устройство мобильной станции. Поскольку конфигурации устройства базовой станции и устройства мобильной станции, согласно второму варианту осуществления, являются такими же, что и конфигурации устройства 200 базовой станции (фиг. 2) и устройства 100 мобильной станции (фиг. 1), согласно первому варианту осуществления, то их описание опускается. Однако устройство 100 мобильной станции, согласно второму варианту осуществления, включает в себя блок 107b обработки опорного сигнала нисходящей линии связи вместо блока 107 а обработки опорного сигнала нисходящей линии связи. Второй вариант осуществления обеспечивает структуру, в которой устройство 100 мобильной станции, получающее информацию ID конфликтующей ячейки, может идентифицировать качество приема каждого из идентификаторов ID конфликтующей ячейки посредством приема GCID перед процессом представления отчета об измерении. Настоящий вариант осуществления является предпочтительным, когда распределения во времени(тактирования) передачи между устройствами 200 базовой станции не синхронизируются, но могут также быть применены, когда распределения во времени передачи между устройствами 200 базовой станции синхронизируются. Фиг. 6 является диаграммой передачи сигналов, показывающей процедуру передачи обслуживания,согласно второму варианту осуществления настоящего изобретения. Фиг. 6 показывает процедуру передачи обслуживания в случае конфликта идентификаторов ID ячейки. Соотношение 100 устройства мобильной станции и обслуживающей ячейки и соседней ячейки является таким же, что и отношение согласно фиг. 3. В дополнение, не показана передача (этапы S102, S103 и S104 на фиг. 3) опорного сигнала нисходящей линии связи от соответствующих ячеек. Исходная ячейка уведомляет устройство 100 мобильной станции перед или во время измерения об информации ID конфликтующей ячейки (этап S201). Информация ID конфликтующей ячейки включает в себя по меньшей мере ID ячейки (CIDB). При уведомлении устройства мобильной станции об информации ID конфликтующей ячейки исходная ячейка (CIDA) может использовать вещательный канал(любой из Р-ВСН и D-BCH) или общий канал управления нисходящей линией связи. Могут быть использованы другие произвольные физические каналы или сообщения, которые позволяют исходной ячейке уведомлять 100 устройство мобильной станции об информации ID конфликтующей ячейки. Устройство 100 мобильной станции, получающее информацию ID конфликтующей ячейки, выполняет процесс получения GCID (этап S202). В процессе получения GCID вещательный канал принимается от ячейки, имеющей ID ячейки (CIDB фиг. 6), переданный в информации ID конфликтующей ячейки, и получают GCID (GCIDB фиг. 6), распределенная ячейке, имеющей ID назначенной ячейки. Устройство 100 мобильной станции получает GCID (этапы S203 и S204) и выполняет измерение,связанное с получением GCID и ID ячейки в процессе представления отчета об измерении в случае конфликта (этап S205). В частности, в случае, когда ячейки не синхронизированы, когда распределения во времени приема опорного сигнала нисходящей линии связи и вещательного канала являются одними и теми же, определяется, что это канал, переданный от одной и той же ячейки. Для каждой ячейки качество приема опорного сигнала нисходящей линии связи коррелируется с GCID, полученной от вещательного канала. Когда ячейки синхронизированы, устройство мобильной станции предсказывает качество приема принятого опорного сигнала нисходящей линии связи для каждой ячейки на основании качества приема(принятой мощности, частоты появления ошибочных блоков (BLER) и т.п.) вещательного канала. Затем устройство мобильной станции коррелирует предсказанное качество приема опорного сигнала нисходящей линии связи с GCID, полученной от вещательного канала. Например, в примере фиг. 6, когда отношение мощности приема вещательного канала GCIDC и вещательного канала GCIDB является 1 к 2, качество приема опорного сигнала нисходящей линии связи, принятого посредством CIDB, разделяется, согласно GCIDB:GCIDC=1:2, и представляется в отчете как соответствующие качества приема. Альтернативно опорный сигнал нисходящей линии связи ячейки, имеющей информацию ID конфликтующей ячейки не синтезируется с принятым сигналом, и соответствующие качества сигналов измеряются и представляются в отчете как качества приема. Посредством процесса представления отчета об измерении в случае конфликта исходная ячейка передается с результатом измерения посредством сообщения (CIDA) отчета об измерении (этап S206). В этом случае качество приема, которое коррелирует ID ячейки с полученной GCID, устанавливается в сообщении отчета об измерении. Однако качество приема ячейки, отличной от ID ячейки, переданное как информация ID конфликтующей ячейки, может соответствовать только ID ячейки в нормальном случае. Исходная ячейка (CID А) может определять, принадлежит ли качество приема, измеренное устройством 100 мобильной станции, соседней ячейке (CIDB) или конфликтующей ячейке (CIDB), на основании содержимого сообщения отчета об измерении. Когда исходная ячейка определяет, что необходима передача обслуживания на соседнюю ячейку (CIDB), исходная ячейка (CIDA) уведомляет соседнюю ячейку (CIDB) о необходимости передачи обслуживания устройства 100 мобильной станции в сообщении запроса передачи обслуживания, чтобы запросить подготовку к передаче обслуживания (этап S207). Когда определяется, что передача обслуживания может быть выполнена, соседняя ячейка (CID В),принимающая сообщение запроса передачи обслуживания, уведомляет исходную ячейку (CIDA) о сообщении разрешения запроса передачи обслуживания (этап S208). Исходная ячейка (CIDA), принимающая сообщение разрешения запроса передачи обслуживания,уведомляет устройство 100 мобильной станции о сообщении команды передачи обслуживания (этапS209). В это время, когда назначается ячейка ID конфликтующей ячейки посредством сообщения команды передачи обслуживания, передается сообщение команды передачи обслуживания, включающее в себя как ID ячейки, так и GCID. Процесс передачи обслуживания начинается, когда устройство 100 мобильной станции принимает сообщение. Когда время выполнения передачи обслуживания включается в сообщение команды передачи обслуживания, устройство 100 мобильной станции выполняет передачу обслуживания, когда время выполнения передачи обслуживания истекает (этап S210). В некоторых случаях немедленное выполнение может быть назначено как время выполнения передачи обслуживания. Во время выполнения передачи обслуживания устройство 100 мобильной станции изменяет параметр управления схемы передачи/приема или радиочастоты, назначенной сообщением команды передачи обслуживания. В дальнейшем, устройство 100 мобильной станции выполняет процесс установки синхронизации нисходящей линии связи, чтобы установить беспроводную синхронизацию нисходящей линии связи с назначенной соседней ячейкой CIDB (процесс передачи обслуживания). Параметр управления для процесса установки синхронизации нисходящей линии связи включается в предшествующее сообщение команды передачи обслуживания, или заранее представляется в отчете или передается устройству мобильной станции посредством исходной ячейки (CIDA). После завершения установки синхронизации нисходящей линии связи устройство 100 мобильной станции выполняет передачу произвольного доступа, чтобы настроить синхронизацию восходящей линии связи с соседней ячейкой (CIDB) (этап S211). Поскольку процесс этапов S212 и S213 является таким же, что и процесс этапов S212 и S213 на фиг. 18, его описание опускается. Фиг. 7 является схематической блок-схемой, показывающей конфигурацию блока 107b обработки опорного сигнала нисходящей линии связи устройства 100 мобильной станции, согласно второму варианту осуществления настоящего изобретения. Блок 107b обработки опорного сигнала нисходящей линии связи включает в себя блок 1071b извлечения опорного сигнала нисходящей линии связи, блок 1072b выбора последовательности, блок 1073b регулирования ID ячейки, блок 1074b обработки корреляции и блок 1075b регулирования качества. Информация управления приемом вводится от блока 103 управления на блок 1072b выбора последовательности. Например, информация управления приемом, требуемая для блока 1072b выбора последовательности, может включать в себя полосу частот, информацию времени приема (информацию кадра,информацию подкадра, информацию слота или подобное), информацию частоты приема (номер блока ресурсов приема, количество поднесущих или подобное), ID ячейки и т.п. Блок выбора 1072b последовательности выбирает (или создает), соответствующую последовательность опорного сигнала нисходящей линии связи, используемую для демодуляции на основании информации управления приемом ввода, и вводит получающийся в результате сигнал (выбранный сигнал) на блок 1074b обработки корреляции. Между тем, когда принимается информация ID конфликтующей ячейки, информация ID конфликтующей ячейки (ячейка ID) и информация GCID среди сигналов управления приема вводятся на блок 1073b регулирования ID ячейки. Информация ID конфликтующей ячейки и информация GCID уникально соответствуют каждой ячейке. Принятый опорный сигнал нисходящей линии связи вводится на блок 1071b извлечения опорного сигнала нисходящей линии связи. Блок 1071b извлечения опорного сигнала нисходящей линии связи компонует опорные сигналы нисходящей линии связи ввода в порядке последовательности сигнала, согласно информации управления приемом, и выводит получающийся в результате сигнал как извлеченный сигнал на блок 1074b обработки корреляции. В дополнение, блок 1073b регулирования ID ячейки уведомляет блок 1074b обработки корреляции об информации GCID и информации ID конфликтующей ячейки. В случае, когда извлеченный сигнал коррелируется с выбранным сигналом на основании ID ячейки конфликтующей ячейки, когда выполняется вывод сигнала корреляции на блок 1075b регулирования качества, блок 1074b обработки корреляции выполняет корреляцию с информацией GCID, отличной отID ячейки, и выводит сигнал корреляции для каждой GCID на блок 1075b регулирования качества. В случаях, отличных от ID ячейки конфликтующей ячейки, в общем, сигнал корреляции для каждойID ячейки выводится на блок 1075b регулирования качества. Блок 1075b регулирования качества измеряет качество приема ячейки для каждой GCID или каждого ID ячейки на основании сигнала корреляции, и выводит качество приема как опорные данные на верхний уровень 111. В настоящем описании качество приема является несущей RSSI, RSRP, RSRQ в EUTRA, потерей на трассе или подобным. Блок 1075b регулирования качества измеряет индикатор информации качества для каждой из множественных поднесущих или одного или более блоков ресурса в обслуживающей ячейке, и выводит индикатор информации качества как опорные данные на верхний уровень 111. Блок 107b обработки опорного сигнала нисходящей линии связи может управляться, используя способ, отличающийся от способа, описанного на фиг. 7, до тех пор, пока опорные данные, указывающие качество приема ячейки для каждой GCID, могут быть выведены после корреляции с опорным сигналом нисходящей линии связи, соответствующим идентификатору ID ячейки, переданным с помощью информации ID конфликтующей ячейки. Фиг. 8 является последовательностью операций, показывающей процесс получения GCID, используя устройство 100 мобильной станции, согласно второму варианту осуществления настоящего изобретения. Процесс согласно фиг. 8 начинается, когда устройство 100 мобильной станции принимает информацию ID конфликтующей ячейки. Во-первых, устройство 100 мобильной станции записывает принятую информацию ID конфликтующей ячейки (этап S21). В дальнейшем принимается вещательный канал, переданный от ячейки,имеющей ID ячейки, записанный на этапе S21, и получают информацию вещания для каждой ячейки(этап S22). Наконец, информация GCID получается из принятой информации вещания и записывается (этапS23). Процесс согласно фиг. 8 завершается. Фиг. 9 является последовательностью операций, показывающей процесс представления отчета об измерении в случае конфликта (этап S205 на фиг. 6) в блоке 107b обработки опорного сигнала нисходящей линии связи устройства 100 мобильной станции, согласно второму варианту осуществления настоящего изобретения. Процесс фиг. 9 начинается, когда устройство 100 мобильной станции принимает информацию ID конфликтующей ячейки. Сначала принятая информация ID конфликтующей ячейки записывается в блоке 1073b регулирования ID ячейки (этап S25). В дальнейшем опорный сигнал нисходящей линии связи, основанный на сигнале управления прие- 13022231 мом, выбирается блоком выбора 1072b последовательности (этап S26). Затем определяется, включен лиID ячейки, назначенный информацией ID конфликтующей ячейки (ID конфликтующей ячейки), в ID ячейки, выбранным блоком 1072b выбора последовательности (ID обнаруженной ячейки) (этап S27). Когда ID конфликтующей ячейки включен ("ДА" на этапе S27), блок 1074b обработки корреляции коррелирует извлеченный сигнал опорного сигнала нисходящей линии связи принятой конфликтующей ячейки с выбранным сигналом на этапе S26. В настоящем описании процесс корреляции выполняется таким образом, чтобы сигнал корреляции был выведен для каждой GCID ID конфликтующей ячейки(этап S28). Когда ID конфликтующей ячейки не включен ("НЕТ" на этапе S27), блок 1074b обработки корреляции коррелирует извлеченный сигнал принятого опорного сигнала нисходящей линии связи с выбранным сигналом на этапе S26 (этап S29) и выводит сигнал корреляции. Фиг. 10 А и 10 В являются диаграммами, показывающими пример сообщения отчета об измерении. фиг. 10 А является примером обычного сообщения, в котором ID ячейки, назначенный информацией ID конфликтующей ячейки, не включается в сообщение отчета об измерении. Фиг. 10 В является примером сообщения, в котором ID ячейки, назначенный информацией ID конфликтующей ячейки, включается в сообщение отчета об измерении. На фиг. 10 А устройство 100 мобильной станции предоставляет в отчете ID ячейки (например,CIDA) и информацию качества (например, информацию качества А) как один набор. Например, в качестве представленного в отчете набора может быть использован способ представления в отчете ячейки,имеющей качество, превышающее порог, но могут быть также использованы другие способы. На фиг. 10 В, при представлении в отчете качества приема ячейки, имеющей ID конфликтующей ячейки, устройство 100 мобильной станции представляет в отчете ID ячейки (например, CIDB), GCID(например, GCIDB) и качество приема (информация качестваВ) в качестве одного набора. ID ячейки,не находящейся в состоянии конфликта, имеет ту же конфигурацию, как ID ячейки на фиг. 10 А. В дополнение, в качестве содержимого информации качества могут быть включены один или более типов результатов измерения. Фиг. 11 А и 11 В являются диаграммами, показывающими пример сообщения команды передачи обслуживания. Фиг. 11 А является примером обычного сообщения, когда дается команда передаче обслуживания для ID ячейки, отличного от ID ячейки, назначенного информацией ID конфликтующей ячейки. фиг. 11 В является примером сообщения, когда дается команда передаче обслуживания для ID ячейки,назначенного информацией ID конфликтующей ячейки. На фиг. 11 А устройство 200 базовой станции передает по меньшей мере ID ячейки и параметр управления, используемый для передачи обслуживания. Как показано на фиг. 11 А, параметр управления включает в себя информацию частоты, информацию CID (например, CIDB), информацию преамбулы,время выполнения передачи обслуживания и распределение во времени (тактирование) передачи восходящей линии связи. В дополнение, могут быть использованы параметры управления, отличные от этого параметра управления, если требуются другие параметры управления для процедуры передачи обслуживания. На фиг. 11 В устройство 200 базовой станции передает параметр управления, имеющий по меньшей мере информацию GCID (например, GCIDB), добавленную к нему в дополнение к информации согласно фиг. 11 А. Согласно настоящему варианту осуществления отчет об измерении качества приема, соответствующий GCID для ID конфликтующей ячейки, выполняется от устройства 100 мобильной станции на устройство 200 базовой станции. Поэтому устройство 100 мобильной станции может представить в отчете качество приема для каждой ячейки, даже когда ячейка имеет ID конфликтующей ячейки. В дополнение устройство 200 базовой станции может подходящим образом выбирать ячейку места назначения передачи обслуживания. Дополнительно возможно явно указать ячейку, назначенную в качестве ячейки места назначения передачи обслуживания. Кроме того, поскольку желательно, чтобы устройство 100 мобильной станции получало только GCID назначенной ячейки, принимающей информациюID конфликтующей ячейки, процедура измерения в области без конфликтующей ячейки может быть той же, что и нормальный случай. Согласно настоящему варианту осуществления поскольку устройство 200 базовой станции явно указывает присутствие одних и тех же идентификаторов ID ячейки, конфликт идентификаторов ID ячейки и идентичных информации GCID конфликтующих ячеек, устройство 100 мобильной станции может измерять опорный сигнал нисходящей линии связи на основании GCID. В дополнение, поскольку возможно явно указать информацию качества каждой ячейки посредствомGCID, даже когда ячейка находится в конфликте, устройству 200 базовой станции возможно представить в отчете очень точный результат измерения. Соответственно, поскольку возможно запретить несоответствующую передачу обслуживания, возможно улучшить качество передачи данных. Дополнительно возможно увеличить возможность успеха передачи обслуживания посредством удаления во время передачи обслуживания неточности в сведениях из-за не распознавания, к какой из конфликтующих ячеек передается устройство 100 мобильной станции. Третий вариант осуществления. Ниже описан третий вариант осуществления настоящего изобретения. Система мобильной связи,согласно третьему варианту осуществления, включает в себя устройство базовой станции и устройство мобильной станции. Поскольку конфигурации устройства базовой станции и устройства мобильной станции, согласно третьему варианту осуществления, являются одними и теми же, что и конфигурации устройства 200 базовой станции (фиг. 2) и устройства 100 мобильной станции (фиг. 1), согласно первому варианту осуществления, их описание опускается. Третий вариант осуществления обеспечивает структуру, способную идентифицировать ячейку, доступную после передачи обслуживания, посредством включения информации ID конфликтующей ячейки в сообщение команды передачи обслуживания. Фиг. 12 является диаграммой последовательности, показывающей процедуру передачи обслуживания, согласно третьему варианту осуществления настоящего изобретения. Фиг. 12 показывает процедуру передачи обслуживания в случае конфликта ID ячейки. Соотношение устройства 100 мобильной станции и обслуживающих ячеек и соседних ячеек являются теми же, что и соотношения согласно фиг. 3. В дополнение процесс перед уведомлением о сообщении команды передачи обслуживания от исходной ячейки (CIDA) (этапы S305, S306 и S307) является тем же, что и процесс (этапы S206, S207 и S208) согласно фиг. 6. В дополнение процесс измерения опорного сигнала нисходящей линии связи в процессе представления отчета об измерении (этапы S301, S302, S303 и S304) является тем же, что и процесс (этапы S020,S021, S022 и S023) согласно фиг. 19. Устройство базовой станции 200 исходной ячейки (CIDА) настоящего варианта осуществления сохраняет информацию, такую как качество приема соседней ячейки, представленную в отчете от устройства 100 мобильной станции, и количество успешных передач обслуживания для каждой ячейки, в блоке 208 управления информацией устройства соседней базовой станции. В дополнение устройство 200 базовой станции исходной ячейки (CIDA) может определять соответствующую ячейку места назначения передачи обслуживания, используя такую статистическую информацию, даже когда устройство 100 мобильной станции выполнило измерение, не идентифицируя опорный сигнал нисходящей линии связи одного и того же ID ячейки. В настоящем варианте осуществления исходная ячейка включает информацию ID конфликтующей ячейки в сообщение команды передачи обслуживания при передаче сообщения команды передачи обслуживания на устройство 100 мобильной станции (этап S308). Информация ID конфликтующей ячейки включает в себя по меньшей мере ID ячейки (например, CIDB) и GCID (например, GCIDB). Устройство 100 мобильной станции, получающее информацию ID конфликтующей ячейки, выполняет процесс получения GCID времени передачи обслуживания (этап S309). В процессе получения GCID времени передачи обслуживания вещательный канал принимается от ячейки, имеющей ID ячейки(CIDB фиг. 12), переданный информацией ID конфликтующей ячейки в сообщении команды передачи обслуживания, и получают GCID, распределенную ID назначенной ячейки. Устройство 100 мобильной станции принимает GCID от вещательного канала ID назначенной ячейки перед процессом передачи обслуживания (этапы S310 и S311) и уникально определяет ячейку места назначения передачи обслуживания (соседнюю ячейку CIDB как GCIDB на фиг. 12). Когда время выполнения передачи обслуживания включено в сообщение команды передачи обслуживания, устройство 100 мобильной станции выполняет процесс получения GCID до того, как истечет время выполнения передачи обслуживания, и выполняет передачу обслуживания, когда время выполнения передачи обслуживания истекает (этап S312). Когда немедленное выполнение назначается как время выполнения передачи обслуживания или когда истекает время выполнения передачи обслуживания перед получением GCID, устройство 100 мобильной станции немедленно выполняет передачу обслуживания после получения GCID. Устройство 100 мобильной станции изменяет параметр управления схемы передачи/приема или радиочастоты, назначенной передачей обслуживания, дает команду сообщению, когда GCID была получена, и истекло время выполнения передачи обслуживания. Затем устройство 100 мобильной станции выполняет процесс установки синхронизации нисходящей линии связи, чтобы настроить беспроводную синхронизацию нисходящей линии связи с соседней ячейкой (CIDB), имеющей совпадающую GCID(процесс передачи обслуживания). Параметр управления для процесса установки синхронизации нисходящей линии связи включается в предшествующее сообщение команды передачи обслуживания, или заранее представляется в отчете или передается устройству 100 мобильной станции посредством исходной ячейки (CIDA). После того как установка синхронизации нисходящей линии связи завершается, устройство 100 мобильной станции выполняет передачу произвольного доступа, чтобы настроить синхронизацию восходящей линии связи с соседней ячейкой (CIDB) (этап S313). Поскольку процесс этапов S314 и S315 является таким же, что и процесс этапов S212 и S213 фиг. 6, его описание опускается. Фиг. 13 является последовательностью операций, показывающей процесс получения GCID (этапS309 фиг. 12) в устройстве 100 мобильной станции, согласно третьему варианту осуществления настоя- 15022231 щего изобретения. Процесс согласно фиг. 13 начинается, когда устройство 100 мобильной станции принимает сообщение команды передачи обслуживания, включающее в себя информацию ID конфликтующей ячейки. Сначала устройство 100 мобильной станции записывает принятую информацию ID конфликтующей ячейки (этап S31). Затем устройство 100 мобильной станции принимает вещательный канал, переданный от ячейки, имеющей ID ячейки, записанный на этапе S31, и получает информацию вещания для каждой ячейки (этап S32). Наконец, устройство 100 мобильной станции получает информацию GCID из принятой информации вещания и записывает информацию GCID (этап S33). Затем процесс, показанный на фиг. 13, завершается. Конфигурация сообщения команды передачи обслуживания, используемого в настоящем варианте осуществления, является той же, что и конфигурация согласно фиг. 11 А или 11 В. Таким образом, когда устройство 200 базовой станции дает команду устройству 100 мобильной станции осуществить передачу обслуживания на ID ячейки, отличные от ID ячейки, назначенного информацией ID конфликтующей ячейки, устройство 200 базовой станции передает сообщение согласно фиг. 11 А. Когда устройство базовой 200 станции дает команду устройству 100 мобильной станции осуществить передачу обслуживания на ID ячейки, назначенный информацией ID конфликтующей ячейки, устройство 200 базовой станции передает сообщение согласно фиг. 11 В на устройство 100 мобильной станции. Согласно настоящему варианту осуществления, поскольку устройство 100 мобильной станции не должно выполнять конкретный процесс представления отчета об измерении, возможно упростить управление. В дополнение устройство 200 базовой станции может явно указать ячейку, назначенную в качестве ячейки места назначения передачи обслуживания, используя GCID. Поэтому устройство 100 мобильной станции может определять ячейку места назначения передачи обслуживания, даже когда идентификаторы ID ячейки конфликтуют друг с другом. В дополнение, поскольку устройство 100 мобильной станции может принимать только GCID назначенной ячейки при приеме информации ID конфликтующей ячейки в соответствии с сообщением команды передачи обслуживания, процедура передачи обслуживания в области без конфликтующих ячеек может быть той же, что и процедура нормального случая. Согласно настоящему варианту осуществления, поскольку устройство базовой станции 200 явно указывает присутствие одних и тех же идентификаторов ID ячейки, конфликт одних и тех же идентификаторов ID ячейки и GCID конфликтующей ячейки, устройство 100 мобильной станции может определять ячейку места назначения передачи обслуживания на основании GCID, когда начинается процедура передачи обслуживания. В дополнение возможно увеличить возможность успеха передачи обслуживания посредством удаления во время передачи обслуживания неточности в сведениях из-за не распознавания, к какой из конфликтующих ячеек передается устройство 100 мобильной станции. Четвертый вариант осуществления. Ниже описан четвертый вариант осуществления настоящего изобретения. Система мобильной связи согласно четвертому варианту осуществления включает в себя устройство базовой станции и устройство мобильной станции. Поскольку конфигурации устройства базовой станции и устройства мобильной станции согласно четвертому варианту осуществления являются теми же, что и конфигурации устройства 200 базовой станции (фиг. 2) и устройства 100 мобильной станции (фиг. 1), согласно первому варианту осуществления, то их описание опускается. Четвертый вариант осуществления обеспечивает структуру, способную идентифицировать качество приема ячейки, имеющей каждая ID конфликтующей ячейки, посредством включения ID ячейки и GCID в информацию ID конфликтующей ячейки, и посредством приема GCID перед процессом представления отчета об измерении. В дополнение настоящий вариант осуществления обеспечивает структуру, в которой качество приема ячейки, имеющее назначенную GCID, не представляется в отчете посредством устройства 100 мобильной станции. Настоящий вариант осуществления является предпочтительным, когда распределения во времени(тактирования) передачи между устройствами 200 базовой станции не синхронизируются. Однако настоящий вариант осуществления может быть применен, даже когда распределения во времени передачи между устройствами 200 базовой станции синхронизированы. Фиг. 14 является диаграммой передачи сигналов, показывающей процесс представления отчета об измерении в устройстве 100 мобильной станции, согласно четвертому варианту осуществления настоящего изобретения. Фиг. 14 показывает процесс представления отчета об измерении в устройстве 100 мобильной станции в случае конфликта ID ячейки. Соотношение устройства мобильной станции 100 и обслуживающей ячейки и соседней ячейки является теми же, что и соотношения согласно фиг. 3. Исходная ячейка уведомляет устройство мобильной станции 100 перед или во время измерения об информации ID конфликтующей ячейки (этап S401). Информация ID конфликтующей ячейки включает в себя по меньшей мере ID ячейки (например, CIDB) и GCID (например, GCIDC). Уведомляя устройство 100 мобильной станции об информации ID конфликтующей ячейки, исходная ячейка (CIDA) может использовать вещательный канал (любой из Р-ВСН и D-BCH) или общий ка- 16022231 нал управления нисходящей линией связи. Могут быть использованы другие произвольные физические каналы или сообщения, которые позволяют исходной ячейке уведомлять устройство 100 мобильной станции об информации ID конфликтующей ячейки. Устройство 100 мобильной станции, получающее информацию ID конфликтующей ячейки, выполняет процесс получения GCID (этап S402). В процессе получения GCID вещательный канал принимается от ячейки, имеющей ID ячейки (CIDB фиг. 14), переданный информацией ID конфликтующей ячейки, и получают GCID, распределенную ячейке, имеющей ID назначенной ячейки. Устройство 100 мобильной станции принимает GCID (этапы S403 и S404) и выполняет процесс исключения конфликтующей GCID (этап S405). В процессе исключения конфликтующей GCID процесс приема опорного сигнала нисходящей линии связи для ячейки, имеющей GCID (GCIDC фиг. 14), указанную информацией ID конфликтующей ячейки, и измерение качества приема ограничиваются, чтобы выполнять управление таким образом, чтобы оно не использовалось для определения качества приема ячеек, или запрещается отчет о событии (например, установление условия передачи обслуживания или подобное) на основании качества приема ячейки GCID, указанную информацией ID конфликтующей ячейки. В особенности в случае, когда ячейки не синхронизированы, когда распределения во времени приема опорного сигнала нисходящей линии связи и вещательного канала являются одними и теми же, устройство 100 мобильной станции определяет, что это канал, переданный от одной и той же ячейки. Затем устройство 100 мобильной станции коррелирует качество приема опорного сигнала нисходящей линии связи с GCID, полученной от вещательного канала для каждой ячейки. Затем устройство 100 мобильной станции ограничивает сообщение опорного сигнала нисходящей линии связи для ячейки, имеющейGCID в качестве конфликтующей ячейки. Когда ячейки синхронизированы, устройство 100 мобильной станции предсказывает качество приема принятого опорного сигнала нисходящей линии связи для каждой ячейки на основании качества приема (принятой мощности, BLER и т.п.) вещательного канала. Затем устройство 100 мобильной станции коррелирует предсказанное качество приема опорного сигнала нисходящей линии связи с GCID,полученной от вещательного канала. Альтернативно устройство 100 мобильной станции измеряет качества опорного сигнала нисходящей линии связи ячейки, имеющей информацию ID конфликтующей ячейки и принятый сигнал с несинтезированными сигналами, и коррелирует качества GCID, полученной от вещательного канала. Сообщение опорного сигнала нисходящей линии связи для ячейки, имеющей GCID, в качестве конфликтующей ячейки, ограничивается. В процессе исключения ID конфликтующей ячейки устройство мобильной станции 100 ограничивает процесс приема опорного сигнала нисходящей линии связи для ячейки, имеющей GCID (GCIDC фиг. 14), указанную информацией ID конфликтующей ячейки, и измерение качества приема, чтобы выполнить управление таким образом, чтобы оно не использовалось для определения качества приема ячеек. Соответственно, качество приема ячейки, имеющей GCIDC, не включается в сообщение отчета об измерении в процессе представления отчета об измерении (этапS406), и передается на исходную ячейку (CIDA) (этап S407). Поскольку блок обработки опорного сигнала нисходящей линии связи устройства 100 мобильной станции согласно настоящему варианту осуществления может быть тем же, что и блок 107b обработки опорного сигнала нисходящей линии связи согласно фиг. 7, то его подробное описание опускается. Однако процесс, способный выводить опорные данные, отличный от опорного сигнала нисходящей линии связи, связанного с ячейкой, имеющей назначенную GCID, выполняется в блоке 107b обработки опорного сигнала нисходящей линии связи настоящего варианта осуществления. Например, когда выводят выбранный сигнал, сигнал корреляции или опорные данные, ограничивается вывод, соответствующий ячейке, имеющей GCID, назначенную информацией ID конфликтующей ячейки (ID конфликтующей ячейки). В дополнение процесс получения GCID может быть тем же, что и процесс согласно фиг. 8. Фиг. 15 является последовательностью операций, показывающей процесс исключения GCID в блоке 107b обработки опорного сигнала нисходящей линии связи (см. фиг. 7) устройства 100 мобильной станции, согласно четвертому варианту осуществления настоящего изобретения. Процесс фиг. 15 начинается, когда устройство 100 мобильной станции принимает информацию ID конфликтующей ячейки. Сначала устройство 100 мобильной станции записывает принятую информацию ID конфликтующей ячейки в блоке 1073b управления ID ячейки (этап S41). В дальнейшем определяется, включается ли ID ячейки, назначенный информацией ID конфликтующей ячейки (ID конфликтующей ячейки), в ID ячейки, вводимый на блок 1072b выбора последовательности (ID обнаруженной ячейки) (этап S42). Когда ID конфликтующей ячейки включен ("ДА" на этапе S42), блок 1072b выбора последовательности дополнительно определяет, является ли ID конфликтующей ячейки GCID, назначенной информацией ID конфликтующей ячейки (этап S43). Когда ID конфликтующей ячейки является назначеннойGCID ("ДА" на этапе S43), блок 1072b выбора последовательности выбирает сигнал, отличный от опор- 17022231 ного сигнала нисходящей линии связи, соответствующего GCID ID конфликтующей ячейки (этап S44). Когда ID конфликтующей ячейки не включен, или ID конфликтующей ячейки не является назначенной GCID ("НЕТ" на этапе S42 и "НЕТ" на этапе S43), опорный сигнал нисходящей линии связи, основанный на сигнале управления приемом, выбирается блоком 1072b выбора последовательности (этапS45). Затем блок 1074b обработки корреляции коррелирует выбранный сигнал этапа S45 с извлеченным сигналом принятого опорного сигнала нисходящей линии связи (этап S46) и выводит сигнал корреляции. В дополнение в настоящем варианте осуществления устройство 100 мобильной станции может не исключать качество приема ячейки, имеющей GCID, назначенную информацией ID конфликтующей ячейки, но может исключать качество приема ячейки, отличной от назначенной GCID. Согласно настоящему варианту осуществления в устройстве 100 мобильной станции не выполняется отчет об измерении качества приема ячейки, имеющей назначенную GCID среди идентификаторов ID конфликтующей ячейки. Поэтому качество приема ячейки, имеющей назначенную GCID, не используется как ссылка передачи обслуживания, и ячейка места назначения передачи обслуживания не назначается сообщением команды передачи обслуживания. В дополнение, когда устройство 100 мобильной станции приняло информацию ID конфликтующей ячейки, устройство 100 мобильной станции может получить только GCID назначенной ячейки, и соответственно, процедура обработки измерения в области без конфликтующих ячеек может быть той же,что и процедура нормального случая. Согласно настоящему варианту осуществления, поскольку устройство 200 базовой станции явно указывает, что одни и те же идентификаторы ID ячейки присутствуют и конфликтуют друг с другом,устройство 100 мобильной станции не должно измерять опорный сигнал нисходящей линии связи ячейки, имеющий назначенную GCID среди идентификаторов ID конфликтующей ячейки. Соответственно,возможно увеличить возможность успеха передачи обслуживания посредством удаления во время передачи обслуживания неточности в сведениях из-за нераспознавания, к какой из конфликтующих ячеек передается устройство 100 мобильной станции. В дополнение, устройство мобильной станции 100 не должно измерять ненужное качество приема для ячейки назначенной GCID среди идентификаторов ID конфликтующей ячейки. Дополнительно, поскольку устройство 100 мобильной станции не передает сообщение отчета об измерении для ячейки назначенной GCID, возможно уменьшить мощность потребления. В дополнение, в вышеописанных вариантах осуществления управление устройством 100 мобильной станции или устройством 200 базовой станции может быть выполнено таким образом, что программа для реализации функций соответствующих компонентов устройства 100 мобильной станции или устройства 200 базовой станции, согласно первому-четвертому вариантам осуществления, записывается на носителе записи, который может быть считан компьютером, и программа, записанная на носителе записи, считывается компьютерной системой. В дополнение, "компьютерная система", упомянутая в настоящем описании, включает в себя операционную систему или аппаратное обеспечение, такое как периферийные устройства."Считываемый компьютером носитель записи" включает в себя запоминающее устройство, включающие в себя портативный носитель, такой как гибкий диск, магнитный оптический диск, ROM и CDROM, и жесткий диск, встроенный в компьютерную систему. Дополнительно, "считываемый компьютером носитель записи" может включать в себя носитель для временного и динамического хранения программ, такой как линия связи, когда программа передается с помощью сети, такой как Интернет, или линия связи, такая как телефонная линия, и носитель для хранения программ в течение заранее определенного времени, такой как энергозависимая память, находящаяся в компьютерной системе, в этом случае состоящей из сервера и клиента. Программа может быть программой для реализации некоторых из вышеописанных функций. Альтернативно, программа может быть программой, способной реализовывать вышеописанные функции посредством комбинации с программой, ранее сохраненной в компьютерной системе. В то время как варианты осуществления настоящего изобретения были описаны со ссылками на чертежи, подробная конфигурация не ограничивается вариантами осуществления, и структура и т.п. области, не отступающей от сущности настоящего изобретения, включается в пределы формулы изобретения. Промышленная применимость Настоящее изобретение может быть применено к системе мобильной связи, устройству базовой станции, устройству мобильной станции, способу мобильной связи и т.п., которые способны упрощать процесс передачи данных между устройством мобильной станции и устройством базовой станции, даже когда существуют конфликтующие ячейки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система мобильной связи, содержащая устройство мобильной станции и первое устройство базовой станции, которое выполнено с возможностью управления обслуживающей ячейкой устройства мобильной станции, и второе устройство базовой станции, которое выполнено с возможностью управления ячейкой места назначения передачи обслуживания для устройства мобильной станции,в которой первое устройство базовой станции выполнено с возможностью уведомлять устройство мобильной станции о первой информации идентификации ячейки второй базовой станции, чтобы устройство мобильной станции начало прием второй информации идентификации ячейки, используемой для выбора ячейки, представленной в отчете устройством мобильной станции, в качестве ячейки места назначения передачи обслуживания, когда ячейка места назначения передачи обслуживания для устройства мобильной станции не может быть подходящим образом выбрана из упомянутой первой информации идентификации ячейки, представляющей комбинацию радио сигналов канала синхронизации второго устройства базовой станции, причем первая информация идентификации ячейки содержится в сообщении отчета об измерении, переданном устройством мобильной станции, и устройство мобильной станции выполнено с возможностью принимать вторую информацию идентификации ячейки от второго устройства базовой станции, представленную посредством уведомленной первой информации идентификации ячейки, и передавать сообщение отчета об измерении, содержащее вторую информацию идентификации ячейки, на первое устройство базовой станции. 2. Система мобильной связи по п.1, в которой вторая информация идентификации ячейки содержит глобальную информацию идентификации ячейки, однозначно распределенную каждой ячейке, причем устройство базовой станции выполнено с возможностью передавать глобальную информацию идентификации ячейки по вещательному каналу. 3. Система мобильной связи по п.1, в которой первое устройство базовой станции выполнено с возможностью запрашивать передачу обслуживания на второе устройство базовой станции, управляющее ячейкой места назначения передачи обслуживания на основании сообщения отчета об измерении, содержащего вторую информацию идентификации ячейки, принятую от устройства мобильной станции. 4. Система мобильной связи по п.3, в которой второе устройство базовой станции выполнено с возможностью определять, может ли быть выполнена передача обслуживания, которая запрошена первым устройством базовой станции. 5. Система мобильной связи по п.3 или 4, в которой первое устройство базовой станции выполнено с возможностью передавать сообщение команды передачи обслуживания на устройство мобильной станции при приеме сообщения разрешения запроса передачи обслуживания от второго устройства базовой станции. 6. Устройство базовой станции, которое выполнено с возможностью связываться с устройством мобильной станции, в котором устройство базовой станции выполнено с возможностью управления обслуживающей ячейкой устройства мобильной станции, и устройство базовой станции выполнено с возможностью уведомлять устройство мобильной станции о первой информации идентификации ячейки места назначения передачи обслуживания для устройства мобильной станции, чтобы устройство мобильной станции начало прием второй информации идентификации ячейки, используемой для выбора ячейки,представленной в отчете устройством мобильной станции, в качестве ячейки места назначения передачи обслуживания, когда упомянутая ячейка места назначения передачи обслуживания для устройства мобильной станции не может быть подходящим образом выбрана из упомянутой первой информации идентификации ячейки, представляющей комбинацию радиосигналов канала синхронизации устройства базовой станции, управляющего ячейкой места назначения передачи обслуживания для устройства мобильной станции, причем первая информация идентификации ячейки содержится в сообщении отчета об измерении, переданном устройством мобильной станции. 7. Устройство мобильной станции, которое выполнено с возможностью связываться с первым устройством базовой станции, выполненным с возможностью управления обслуживающей ячейкой устройства мобильной станции, и вторым устройством базовой станции, выполненным с возможностью управления ячейкой места назначения передачи обслуживания для устройства мобильной станции,быть уведомленным о первой информации идентификации ячейки устройства второй базовой станции от устройства первой базовой станции, чтобы начать прием второй информации идентификации ячейки, используемой для выбора ячейки, представленной в отчете устройством мобильной станции в качестве ячейки места назначения передачи обслуживания, когда ячейка места назначения передачи обслуживания для устройства мобильной станции не может быть подходящим образом выбрана из упомянутой первой информации идентификации ячейки, представляющей комбинацию радиосигналов канала синхронизации второго устройства базовой станции, причем первая информация идентификации ячейки содержится в сообщении отчета об измерении, переданном устройством мобильной станции, и принимать вторую информацию идентификации ячейки от второго устройства базовой станции,представленную посредством уведомленной первой информации идентификации ячейки, и передавать сообщение отчета об измерении, содержащее вторую информацию идентификации ячейки, на первое устройство базовой станции. 8. Способ мобильной связи, использующий устройство мобильной станции, первое устройство базовой станции, которое выполнено с возможностью управления обслуживающей ячейкой устройства мобильной станции, и второе устройство базовой станции, которое выполнено с возможностью управления ячейкой места назначения передачи обслуживания для устройства мобильной станции, причем способ содержит этапы: уведомляют посредством устройства первой базовой станции устройство мобильной станции о первой информации идентификации ячейки второй базовой станции, чтобы устройство мобильной станции начало прием второй информации идентификации ячейки, используемой для выбора ячейки, представленной в отчете устройством мобильной станции, в качестве ячейки места назначения передачи обслуживания, когда ячейка места назначения передачи обслуживания для устройства мобильной станции не может быть подходящим образом выбрана из упомянутой первой информации идентификации ячейки,представляющей комбинацию радиосигналов канала синхронизации второго устройства базовой станции, причем первая информация идентификации ячейки содержится в сообщении отчета об измерении,переданном устройством мобильной станции; и принимают вторую информацию идентификации ячейки от второго устройства базовой станции,представленную посредством уведомленной первой информации идентификации ячейки, и передают посредством устройства мобильной станции сообщение отчета об измерении, содержащее вторую информацию идентификации ячейки на первое устройство базовой станции.

МПК / Метки

МПК: H04J 11/00, H04J 1/00, H04W 36/32, H04W 36/08, H04W 24/10

Метки: базовой, система, мобильной, способ, устройство, станции, связи
