Способ и устройство для взятия биологических проб

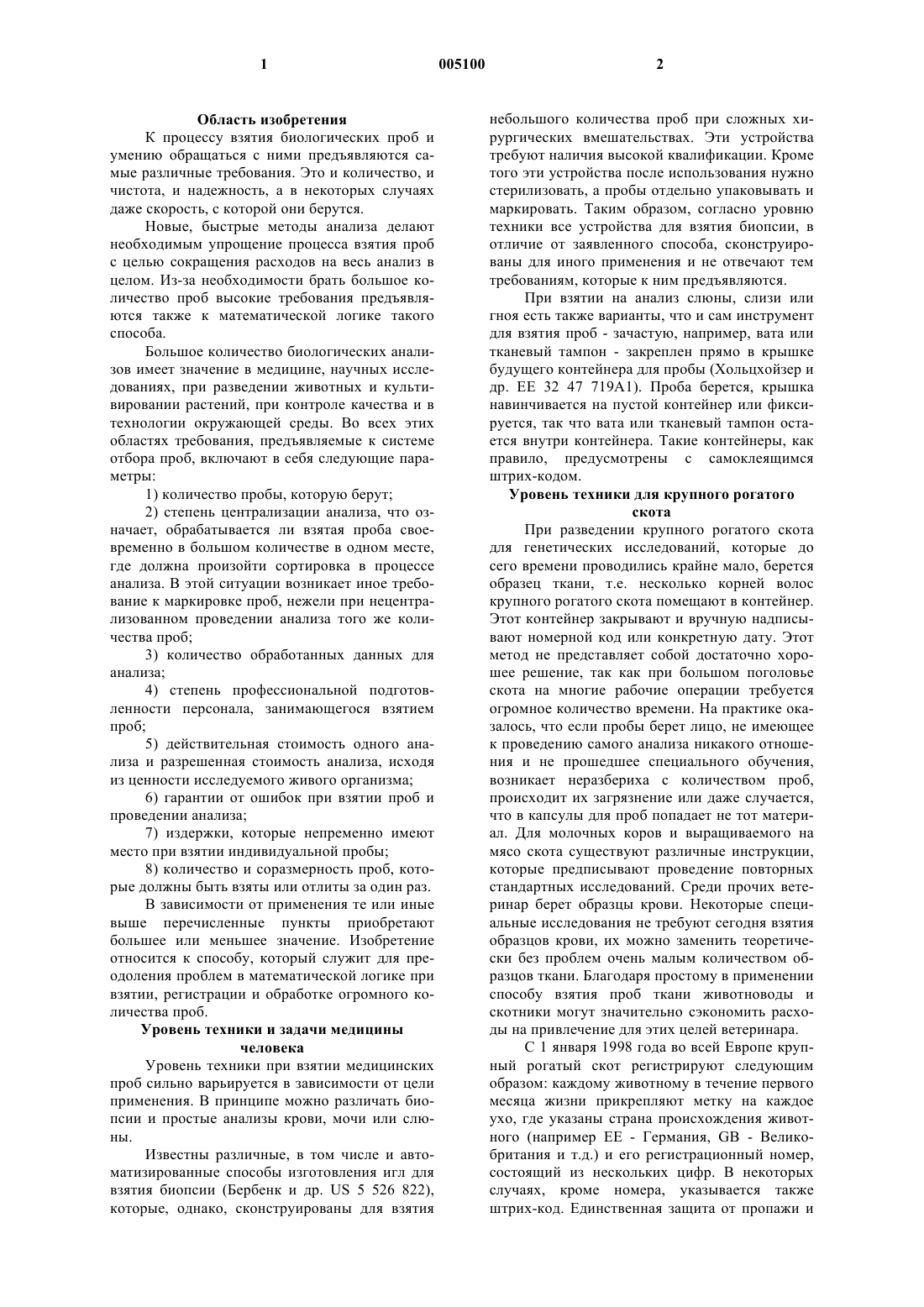

1 Область изобретения К процессу взятия биологических проб и умению обращаться с ними предъявляются самые различные требования. Это и количество, и чистота, и надежность, а в некоторых случаях даже скорость, с которой они берутся. Новые, быстрые методы анализа делают необходимым упрощение процесса взятия проб с целью сокращения расходов на весь анализ в целом. Из-за необходимости брать большое количество проб высокие требования предъявляются также к математической логике такого способа. Большое количество биологических анализов имеет значение в медицине, научных исследованиях, при разведении животных и культивировании растений, при контроле качества и в технологии окружающей среды. Во всех этих областях требования, предъявляемые к системе отбора проб, включают в себя следующие параметры: 1) количество пробы, которую берут; 2) степень централизации анализа, что означает, обрабатывается ли взятая проба своевременно в большом количестве в одном месте,где должна произойти сортировка в процессе анализа. В этой ситуации возникает иное требование к маркировке проб, нежели при нецентрализованном проведении анализа того же количества проб; 3) количество обработанных данных для анализа; 4) степень профессиональной подготовленности персонала, занимающегося взятием проб; 5) действительная стоимость одного анализа и разрешенная стоимость анализа, исходя из ценности исследуемого живого организма; 6) гарантии от ошибок при взятии проб и проведении анализа; 7) издержки, которые непременно имеют место при взятии индивидуальной пробы; 8) количество и соразмерность проб, которые должны быть взяты или отлиты за один раз. В зависимости от применения те или иные выше перечисленные пункты приобретают большее или меньшее значение. Изобретение относится к способу, который служит для преодоления проблем в математической логике при взятии, регистрации и обработке огромного количества проб. Уровень техники и задачи медицины человека Уровень техники при взятии медицинских проб сильно варьируется в зависимости от цели применения. В принципе можно различать биопсии и простые анализы крови, мочи или слюны. Известны различные, в том числе и автоматизированные способы изготовления игл для взятия биопсии (Бербенк и др. US 5 526 822),которые, однако, сконструированы для взятия 2 небольшого количества проб при сложных хирургических вмешательствах. Эти устройства требуют наличия высокой квалификации. Кроме того эти устройства после использования нужно стерилизовать, а пробы отдельно упаковывать и маркировать. Таким образом, согласно уровню техники все устройства для взятия биопсии, в отличие от заявленного способа, сконструированы для иного применения и не отвечают тем требованиям, которые к ним предъявляются. При взятии на анализ слюны, слизи или гноя есть также варианты, что и сам инструмент для взятия проб - зачастую, например, вата или тканевый тампон - закреплен прямо в крышке будущего контейнера для пробы (Хольцхойзер и др. ЕЕ 32 47 719 А 1). Проба берется, крышка навинчивается на пустой контейнер или фиксируется, так что вата или тканевый тампон остается внутри контейнера. Такие контейнеры, как правило, предусмотрены с самоклеящимся штрих-кодом. Уровень техники для крупного рогатого скота При разведении крупного рогатого скота для генетических исследований, которые до сего времени проводились крайне мало, берется образец ткани, т.е. несколько корней волос крупного рогатого скота помещают в контейнер. Этот контейнер закрывают и вручную надписывают номерной код или конкретную дату. Этот метод не представляет собой достаточно хорошее решение, так как при большом поголовье скота на многие рабочие операции требуется огромное количество времени. На практике оказалось, что если пробы берет лицо, не имеющее к проведению самого анализа никакого отношения и не прошедшее специального обучения,возникает неразбериха с количеством проб,происходит их загрязнение или даже случается,что в капсулы для проб попадает не тот материал. Для молочных коров и выращиваемого на мясо скота существуют различные инструкции,которые предписывают проведение повторных стандартных исследований. Среди прочих ветеринар берет образцы крови. Некоторые специальные исследования не требуют сегодня взятия образцов крови, их можно заменить теоретически без проблем очень малым количеством образцов ткани. Благодаря простому в применении способу взятия проб ткани животноводы и скотники могут значительно сэкономить расходы на привлечение для этих целей ветеринара. С 1 января 1998 года во всей Европе крупный рогатый скот регистрируют следующим образом: каждому животному в течение первого месяца жизни прикрепляют метку на каждое ухо, где указаны страна происхождения животного (например ЕЕ - Германия, GB - Великобритания и т.д.) и его регистрационный номер,состоящий из нескольких цифр. В некоторых случаях, кроме номера, указывается также штрих-код. Единственная защита от пропажи и 3 всякого рода злоупотреблений заключается в том, что животное имеет на ушах две метки с одинаковыми сведениями. Из-за своих больших размеров метки довольно часто отрываются, так что только одна остается на животном. Новую метку с соответствующим кодом нужно заказывать в Обществе животноводов. Для пятнистого скота выполняют рисунок с маркировкой пятен каждого животного. Этот рисунок заменяется позднее фотографией животного. Но так как на мясо выращивают главным образом скот бурой масти, такой дополнительный контроль в большинстве случаях отпадает. Номера ушных меток и маркировки фиксируются в племенной книге соответствующего земельного общества. Были попытки ввести подкожно приемоответчики (транспондеры). Однако они имеют способность перемещаться в теле животного в течение всей его жизни, так что при забое скота их можно и не найти, и в результате они могут оказаться в колбасе. Уровень техники для растениеводства В качестве первого применения следовало бы оценить здесь диагностику инфекционных заболеваний растений, играющих важную роль для сельского хозяйства. В настоящее время нет системы, которая позволяла бы эффективно осуществлять отбор и однозначную маркировку миллионов образцов и их централизованную обработку. На сегодняшний день все образцы берут вручную, в лучшем случае с применением щипцов, а затем с помощью пинцета или просто вручную помещают в маркированный контейнер. Количество взятых образцов ткани не постоянно, так что каждая операция при дальнейшей обработке требует ручного вмешательства, что может привести к ошибкам. Так как процедура часто затягивается,есть опасность, что берутся и заведомо ошибочные образцы, если результат не дает прямой пользы. Фермер может опасаться в таких случах потери даже всего урожая. Таким образом имеются предпосылки для заведомой фальсификации. Если ввести, тем не менее, предсимптоматическую систему, понадобится определенный контроль. Чем дешевле должен быть такой способ, тем больше автоматизации требуется для такого контроля. Для развития животноводства и растениеводства требуется большое количество проб. При выращивании растения должны быть помечены, и образец можно точно идентифицировать. Эти способы требуют колоссальных организационных затрат. Так, сегодня эти способы осуществляются в большинстве еще вручную,культивирование требует и большого штата работников. Это основная статья расходов при выращивании новых сортов. Развитие растений в результате манипуляции с их генами представляет собой для садовода огромные инвестиции. Разумеется, каждый садовод хочет защитить результаты своих тру 005100 4 дов законным образом от недозволенного копирования. В теории для этого уже есть правовые основы. Несмотря на это надежная зашита опирается на контроль. Торговля посевным материалом приобрела глобальные размеры. Можно себе представить, что огромное количество выборочных образцов нужно отправить морем по всему миру, чтобы осуществить такой контроль. Каждый образец в такой системе должен, тем не менее, подчиняться однозначно своей соответствующей системе. Другая проблема, которая возникла только благодаря современной биотехнологии, - это проверка посевного материала и сельскохозяйственных продуктов на генетические манипуляции. Потребители во многих случаях хотят такого контроля, и в настоящее время создаются его регулирующие механизмы. С технической стороны такой контроль крайне нуждается,кроме очень быстрого и дешевого анализа, также в математической логике при взятии проб и регистрации. Вместе с развитием в области самого анализа на ДНК применение этих многообещающих технологий нуждается в улучшенных способах действия, математической логике, устройствах и крайне остро - в повышенной степени автоматизации. Заявленный способ включает в себя устройства и подробный план для логистики и передачи данных и использования их, которые могут решить эту проблему. Таким образом будет возможно с пользой применять стремительное развитие в аналитике биологических проб благодаря необходимой поддержке математической логики. Существует небольшое количество способов и устройств в области этого изобретения. И хотя, например, крупный рогатый скот регистрируют, однако, одновременно не берут пробы ткани для составления генетического отпечатка пальца, благодаря чему можно было бы явно повысить защиту от фальсификации. Было описано устройство, с помощью которого можно брать биопсии целыми сериями. Что в описанном здесь изобретении рационально, так это более новые разработки в анализе биологических проб. С помощью масс-спектрометрии можно проводить отдельный анализ на ДНК с большой точностью до секунды. Благодаря этому ставятся небывалые до сих пор требования к эффективности взятия проб и к правильному их использованию. Способ и устройства для взятия биологических проб ткани можно применять с небольшими изменениями для взятия образцов ткани у людей или растений. Предложенный способ включает в себя устройства, которые сегодня могут решать эти проблемы. Сегодняшний уровень техники анализа биологических проб позволяет все более эффективно обрабатывать их большое количество. Для современной медицинской диагностики,судебной медицины, культивирования растений 5 с привлечением генетики, проверки качества биологического материала и составления генеалогии людей и животных требуется большое количество проб. Таким образом, к процессу взятия проб и обращению с ними предъявляются высокие требования. Особенно развитие в области генетического анализа, который становится все более дорогим, открывает возможности применения, которые до сего времени из-за своей стоимости не представляли интереса. Таким образом технология ДНК затрагивает даже применение в сельском хозяйстве. Здесь речь идет о взятии и обработке миллионов биологических проб. Во избежание ошибок и злоупотреблений должны быть новые нормы. Современные технологии в области анализа на ДНК настолько чувствительны, что должны быть исключены какие-либо примеси. Болезни, которые могут поразить человека через пищу, выдвигают новые требования в области взятия проб для проверки причин их возникновения. Сегодня таких проверок часто избегают по экономическим соображениям. Не существует способа или устройства, которые были бы в состоянии выполнить требования, предъявляемые этими новыми видами применения анализа биологических проб. Согласно уровню техники взятие миллионов биологических проб не экономично. С помощью сегодняшних устройств еще меньше можно взять проб, не загрязненных радиоактивными веществами. Отбор большого количества материала сегодня не может исключать путаницы проб из-за ошибок, допускаемых человеком. Кроме того,уровень техники делает возможным регистрацию и обработку всех данных, существенных для огромного количества проб и их анализа,при наличии большого штата работников. Кроме того, все существующие системы взятия проб основываются лишь на желании персонала выполнить эту работу точно и дать правильную информацию по каждой из проб. Как описано в уровне техники, с 1 января 1998 г. крупный рогатый скот регистрируют в Европе с помощью двух меток, которые прикрепляют к ушам. Эти метки можно подделать, и по ним нельзя будет установить, является ли купленный в последствии продукт мясом именно того животного, которое указано в сопроводительном документе. Как раз при вспышки энцефалопатии у крупного рогатого скота требуется непрерывный контроль за происхождением мяса. К сожалению,ситуация такова, что почти каждое звено в мясной цепочке (от отдельного продавца до потребителя) заинтересовано при известных условиях в том, чтобы обойти существующие механизма контроля. Постановка задачи Задачей изобретения является устранение недостатков, четко выявленных в уровне техники. Должны быть созданы такое устройство и такой способ, которые позволили бы брать био 005100 6 логические пробы в большом количестве и в то же время исключили в значительной степени возможность фальсификации в случае злоупотреблений или путаницы проб по халатности благодаря широкой автоматизации самого процесса взятия проб, а также двойную регистрацию данных о взятых пробах. Задачей изобретения является создание впервые способа и устройств, которые дают возможность развития математической логики в области обработки огромного количества проб. Решение поставленной задачи Заявленный способ решает поставленную задачу следующим образом:- устройство для взятия пробы заряжено капсулой для пробы;- заряженная часть капсулы для пробы берет образец пробы;- часть капсулы, которая берет образец,одновременно или в процессе взятия пробы или после самого взятия пробы соединяется по меньшей мере с другой частью капсулы в один плотно закрытый элемент, саму капсулу;- в капсуле можно выполнять последующие процессы обработки;- устройство, используемое для взятия пробы, способно либо самостоятельно читать маркировку с капсул для проб, либо воспринимать информацию от пользователя и обрабатывать ее;- данные об идентичности отбираемых проб записываются автоматически или вручную;- данные устройства для взятия проб о серийных номерах капсул автоматически сопоставляются с данными о самой пробе;- сохраненные данные передаются в аналитическое устройство с помощью непосредственной передачи данных из устройства для взятия пробы или дополнительного устройства или путем доставки отделяемого носителя информации. Способ предусматривает взятие проб ткани путем пробивки, выстреливания, соскоба,щипка, удара или выдергивания волос элементом или элементами капсулы для пробы. В одном из вариантов выполнения перед взятием каждой пробы или целого ряда проб пользователь должен ввести в исполнительное устройство данные или подтвердить их для того, чтобы деблокировать устройство. Вместе с другими операциями способа это ведет к тому, что все рабочие операции, необходимые для взятия проб и маркировки, связаны между собой так,что ни одну операцию нельзя выполнить отдельно от других. При этом некоторые компоненты способа обеспечивают высокую степень защиты от ошибок или намеренно неправильного выполнения способа. Так во время взятия пробы или вместе с взятием пробы можно вы 7 полнить маркировку живого организма, у которого берут образец. Кроме того, после нанесения маркировки на живой организм ее нельзя удалить или можно удалить только в том случае, если испортить ее или повредить или нанести увечье самому живому организму. Маркировка может служить носителем либо- сравниваемой системы кодирования или информации или простой цветной метки, обстоятельство, которое восстанавливает очень трудно разделимые, логические или постоянно записываемые сопоставления между взятыми пробами и живым организмом, у которого была взята проба. При этом маркировку нельзя удалить, не повредив ее или живой организм, и выполнять с пробой какие-либо манипуляции, не повредив капсулу. Таким образом удовлетворяются высокие требования, предъявляемые к проблемам взятия пробы, регистрации и защиты ее от фальсификации, чего нельзя добиться с помощью сегодняшнего уровня техники. Для выполнения способа изготавливается устройство, которое имеет приемное отделение для приема одной или нескольких крышек контейнеров для проб, а также приемное отделение,которое может принимать один или несколько контейнеров для проб, и механизм, который в одной рабочей операции вместе с взятием биологической пробы либо посредством крышки от капсулы, либо контейнера для пробы собирает из крышки от капсулы и контейнера с пробой одну капсулу с пробой. Наибольшая эффективность взятия пробы с помощью устройства достигается благодаря применению автоматического и полуавтоматического процессов, которые существенным образом отличаются тем, что имеется такой механизм, с помощью которого при приставлении устройства к ткани и после срабатывания спускового механизма один элемент капсулы для пробы с помощью своего рода бойка пробивает или простреливает ткань, причем таким образом, что во время прохождения через ткань берется ее проба, а пробоотборник в тот же самый момент соединяется с другим элементом капсулы, т.е. получается одна закрытая капсула. Благодаря этому отпадает необходимость закрывать капсулу вручную, т.е. рабочий процесс упрощается. Кроме того, затраты на загрузку устройства сводятся к минимуму благодаря тому, что оно имеет один или более магазинов, в которые можно зарядить соответственно отдельные крышки для капсул, контейнеры для проб и элементы маркировки или целую обойму таких 8 крышек, контейнеров и элементов маркировки,а также имеет механизм, который при срабатывании спускового механизма поворачивает эти компоненты капсул вместе внутри магазина вокруг оси в направлении механизма для взятия пробы этого устройства. Кроме того, крышки от капсул для пробы перекладываются автоматически с помощью механизма из магазина на ось бойка, а контейнеры для проб - из магазина на прицельную сторону устройства. Множество вариантов устройства для различных применений получается благодаря тому, что имеется механизм, который сначала при приставлении устройства к ткани и после срабатывания спускового механизма сжимает элемент капсулы для взятия пробы, причем так, что в результате движения, похожего на щипок, берется проба,или сначала при приставлении устройства к ткани и после срабатывания спускового механизма проводит элементом капсулы для взятия пробы по ткани так, что при скребущем движении берется проба, или сначала при приставлении устройства к ткани и после срабатывания спускового механизма при сжатии пробоотборника так проводит по ткани, что выдергиваются волосы, и в то же самое время или при повторном срабатывании спускового механизма пробоотборник соединяется с другой частью капсулы, в результате чего получается уже готовая капсула с пробой. Так как приходится брать пробы различного типа, т.е. с различной прочностью и жесткостью ткани, то элемент устройства, направляющий контейнер для пробы, и элемент устройства, направляющий крышку капсулы, могут быть прижаты с двух сторон к ткани так сильно, что механизм, находящийся с одной стороны, может использовать одну часть капсулы для взятия пробы, а оказанное таким образом давление и промежуток между элементом устройства, направляющим контейнер для пробы, и элементом устройства, направляющим крышку капсулы, можно регулировать при помощи ходового винта или другого подобного устройства. Серьезные проблемы, связанные с логистикой и возникающие при взятии проб, регистрации, маркировке, пересылке и обработке колоссального количества проб, решаются с помощью целого ряда новшеств, представленных в изобретении. Во-первых, значительно упрощается регистрация, причем устройство само может вводить и/или выводить данные, или такой прибор к нему подсоединяется. Это может быть цифровая или цифро-буквенная клавиатура и/или прибор для приема или чтения данных. Поэтому устройство отличается тем, что имеет механику или электронику, с помощью которой можно автоматически вводить такие данные,как серийный номер контейнера для пробы или нескольких собранных в обойму контейнеров,и/или информацию о живом организме, у которого берется проба, и другую информацию, ка 9 сающуюся взятия пробы. На дисплее можно показать записанные и подготовленные устройством данные. Все введенные данные о капсуле с пробой и живом организме и все другие данные, существенные для взятия пробы или ее обработки, можно потом сопоставить, причем устройство обладает возможностью сопоставлять введенные и автоматически записанные серийные номера капсул и введенную и автоматически записанную информацию о живом организме, у которого была взята проба, и другую информацию, относящуюся к соответствующему взятию пробы, и эти данные вместе с информацией после сопоставления вводить в запоминающее устройство. Обращение со взятыми пробами существенно упрощается, причем запоминающая среда либо инсталлирована в устройство, либо имеется отдельно от него. Поэтому передача данных происходит настолько гибко, что все требования в отношении гибкости и эффективности впервые удовлетворены. По существу это достигается тем, что устройство снабжено электроникой,с помощью которой все записанные в память данные и информация о сопоставлении этих данных передаются по беспроволочной связи и при необходимости этим же способом можно принять эти данные. Кроме того вариант устройства имеет устройство сопряжения для кабельного соединения с целью передачи данных из устройства или в устройство. Заявленный способ впервые определяет технические решения для выполнения запросов в области регистрации живых организмов и защиты ее от фальсификации. Устройство способно удовлетворить эти запросы. Этим объясняется существенная новизна устройства и способа, а также капсул для проб, используемых в этом способе и устройстве. Например, в способе предусмотрено, что спусковой механизм устройства блокируется другим механизмом, который опять деблокирует его только благодаря предварительному вводу или подтверждению данных. Таким образом, с помощью теста на непротиворечивость, проводимого устройством с данными, неизбежно вводятся точные данные. Одновременно с взятием пробы можно, кроме того, нанести маркировку на живой организм,которая представляет собой либо простую цветную метку, либо самоклеящуюся пленку, либо прилипающий значок, либо самоприлипающее или прочно закрепляемое на ткани устройство,которое служит носителем либо- сравниваемой системы кодирования или информации- или простой цветной маркировки. Во избежание введения неточных данных и взятия после этого ошибочно пробы у другого живого организма, в варианте выполнения изобретения предусмотрен механизм, который деблокирует устройство только при одновременном приеме сигнала приемоответчика (транспондера). Особые свойства способа заключаются также в крайне существенном для него применении специальных капсул для проб. Они отличаются тем, что одна из частей капсулы используется в качестве пробоотборника для взятия биологической пробы ткани путем пробивки,выстреливания, соскоба, выщипывания, выдергивания волос или выполнения движения иглы для биопсии. Загрузка устройства составными элементами капсулы для пробы упрощается тем,что несколько одинаковых элементов таких капсул объединены и образуют ленту или обойму с такими элементами капсул, которую можно зарядить в магазин или любую другую аналогичную часть устройства; направление, в котором эта лента или обойма из нескольких таких единиц заряжается в устройство, определяется по маркировке, имеющейся только в одном месте такой ленты или обоймы, так что серийный номер всех таким образом объединенных капсул для проб однозначно определяется только по этому одному серийному номеру. Это, разумеется, выгодно, а потому к сущности способа относится такое отличие капсул, что серийный номер, имеющийся на этих лентах или обоймах,автоматически может читаться соответствующим устройством или самим пользователем,который может вводить их вручную в предназначенное для этих целей устройство. Иногда при взятии пробы необходимо прикрепить метку на живой организм. Такая метка должна способствовать защите от фальсификации способа. Капсула для пробы имеет одну или несколько частей, которые могут разъединяться и оставаться в виде метки в ткани живого организма, у которого берется проба. Эти составные элементы капсулы могут представлять собой после сборки капсулы метку для уха, которую можно удалить лишь после явных повреждений либо самой метки, либо самого животного. Кроме того, элемент капсулы для пробы, оставшийся в ткани живого организма,может иметь- сравниваемую систему кодирования или информации- или простую цветную метку. Защита способа от фальсификации достигается тем, что отдельные или собранные вместе в ряд контейнеры для проб имеют серийный номер, который присваивается уже при изготовлении или позже. Таким образом, в любое время можно проверить, пропущен ли в системе какой-нибудь серийный номер или, наоборот,присутствует даже неоднократно. Кроме того,закрытую крышкой капсулу с пробой раньше можно было снова открыть и даже достать содержимое. Благодаря способу всякая фальсификация или подмена пробы после ввода точных данных и взятия пробы исключается. К дальнейшей обработке пробы относится и процесс по возможности бесшовного соединения частей капсулы в одну капсулу с пробой с целью наибольшей эффективности: капсула может иметь место, которое можно проколоть иглой, штырьком, канюлей или т.п., например через перегородку. Это делает ненужным ее открывание. Варианты капсул для проб могут отличаться тем, что их части содержат необходимые для обработки пробы реактивы. Если в процессе обработки взятой пробы все же необходимо открыть капсулу, то крышка капсулы может иметь на внешней стороне выступ и ее можно легко удалить из контейнера, оставив,разумеется, следы на капсуле. В общем капсула для пробы должна иметь некоторые свойства, заданные заявленным устройством. Например элемент капсулы, предназначенный для взятие пробы, должен иметь на стороне, обращенной к пробе, один или несколько пазов, отверстий или углублений для приема ткани. Нижеследующие свойства описывают, однако, некоторые возможные варианты выполнения. Область охраны должна охватывать более общие и существенные свойства и тем самым не ограничиваться нижеследующими свойствами капсул для проб. Например крышка капсулы для пробы,действующая в качестве пробоотборника, может иметь на своей стороне, отвращенной от самой пробы, отверстие, паз или нечто подобное для фиксирования направления. Вариант выполнения способа с помощью устройства включает в себя также капсулы для проб, отличающиеся тем, что элемент капсулы, с помощью которого берется проба, имеет на своей стороне, отвращенной от пробы, углубления, которые служат для того, чтобы а) прижиматься к ткани таким образом, чтобы отщипнуть ее кусочек, или б) с таким давлением проводить по ткани, чтобы,скребя по ней, взять пробу. Крышка контейнера для пробы тоже может иметь паз и частично коническую форму, чтобы два острия или более двух острых концов при соприкосновении с живым организмом могли легко в него войти, а затем, благодаря конической форме, сдавливаться так, чтобы отсечь небольшое количество пробы и не захватить лишнего материала. 12 Примеры устройства Изобретение относится к способу и устройству, с помощью которых берутся биологические пробы. Одновременно с взятием пробы возможен прием данных через электронный блок памяти. Возможные варианты выполнения устройства для взятия проб описаны на фиг. 1 и фиг. 2. Устройства служат для соединения двух составных элементов капсулы для пробы(крышки капсулы и контейнера для пробы). Составные элементы капсул выполнены так, что при запирании капсул проба ткани помещается внутрь капсулы. Каждую пробу регистрируют путем ввода данных о пробе. Для выполнения составных элементов капсулы для пробы предлагается несколько вариантов. Эти варианты позволяют, например, брать биологическую пробу путем пробивки ткани, когда один элемент капсулы проходит через организм (фиг. 35). Кроме того, составной элемент капсулы для пробы может простреливать организм (фиг. 1720). При другом варианте составной элемент пробной капсулы соскребает часть ткани с поверхности, а затем она помещается в капсулу(фиг. 10 + 11). Часть ткани можно также отщипнуть (фиг. 7 + 8). Также возможны варианты,схожие с действием иглы для взятия биопсии(фиг. 6 + 9). Предпочтительный вариант способа относится к регистрации крупного рогатого скота, когда одновременно с взятием биологической пробы выполняется прикрепление к уху метки для составления генетического отпечатка пальцев (фиг. 14-16, 25-26). На фиг. 24 показано, как можно осуществить контроль пробы мяса, сравнив результаты генетического отпечатка пальца пробы мяса с генетическим отпечатком пальца животного. Способ и устройства позволяют брать пробы очень быстро. Так как составные элементы капсулы для пробы используются только один раз, то не возникает проблем, связанных с загрязнением пробы, и отпадает необходимость в ее стерилизации. К тому же система надежно защищает от фальсификации путем привязки самого взятия пробы к непосредственному вводу данных по соответствующему живому организму. Благодаря автоматическому взятию биологических проб и одновременной регистрации достигается несравнимо быстрое взятие проб. Это открывает возможности сочетания с методами очень быстрого проведения анализов. Думается, что вариант устройства, представленный на фиг. 1, может использоваться службами скорой и неотложной помощи, а также в операционных блоках для быстрой доставки пробы ткани в лабораторию для анализа. Другие варианты применения, требующие простого и, следовательно, недорогого взятия пробы, мы находим в области выращивания растений и контроля качества. Вариант выполнения устройства, представленный на фиг. 1, применяется для способа 13 взятия биологических проб листьев и для их регистрации. Фиг. 1. Пример полностью автоматизированного устройства для взятия большого количества проб. Устройство состоит, в основном, из механической и электронной частей. Механизм устройства базируется на принципе выстреливания или прокалывания или пробивания, причем само преимущество характеризуется тем, что проба берется крышкой и в это же время соединяется с контейнером для пробы, образуя одну плотно закрытую капсулу с пробой. Такой способ позволяет получить пробу без каких-либо примесей, а у живых организмов даже стерильную. Представленное здесь в качестве примера устройство должно применяться для взятия проб у животных. Берется проба ткани при прокалывании края уха. Устройство имеет ударник 7, который свою ударную силу получает от ударной пружины, находящейся в устройстве. Ударная сила пружины регулируется с помощью гайки с накаткой 6. Регулировка пружины позволяет, таким образом, учитывать сопротивление, оказываемое биологическим материалом пробы при прокалывании. В результате срабатывания спускового механизма 12 спускается ударная пружина, находящаяся до этого в натянутом состоянии благодаря оттягиванию ударника 7. Ударник бьет с соответственно настроенной силой по ударной шпильке, которая находится в устройстве и перед которой благодаря затяжке ударника из магазина 10, находящегося в ручке 11, была заряжена крышка для пробы. Благодаря кинетической энергии ударника ударная шпилька с находящейся перед ней крышкой для пробы проходит через материал пробы, и крышка с пробой входит в контейнер для пробы, находящийся в магазине 3, и образует, таким образом, плотно закрытую капсулу с пробой в магазине 3 на стороне поддержки 9. Возвратная пружина на ударной шпильке обеспечивает последующее моментальное извлечение последней из животного, чтобы избежать его ранения при его резком движении. Магазин с контейнерами 3 при каждом новом натяжении ударной пружины благодаря механизму автоматически поворачивается вокруг оси контейнера. Шарнир 13, находящийся между самим устройством и поддержкой 9, может поворачиваться вниз на 90 о и обеспечивать при необходимости лучший доступ к устройству для загрузки ткани,образец которой предполагается взять. Другой важный аспект устройства - встроенная электроника, которая состоит здесь, например, из дисплея 1 (например жидкокристаллическая матричная индикация), цифровой или цифробуквенной клавиатуры 2 для ввода данных и подтверждения их, запоминающей среды для хранения данных 5, например карточки со встроенной микросхемой с дополнительной магнитной лентой, и устройством для считыва 005100 14 ния штрих-кода 4. Особенность устройства представляет при этом целесообразное сочетание электроники с механикой в виде надежного блокирующего механизма с целью предотвращения путаницы проб. Вставляемая в магазин 3 обойма с контейнерами (фиг. 12) имеет с одной стороны флажок с текущей нумерацией, выполненной с помощью штрих-кода, который считывается перед зарядкой считывающим устройством 4. Электроника устройства инициализирует карточку со встроенной микросхемой 5, вставленную предварительно в диск для карты, и запоминает считанный номер штрих-кода. Обойму с контейнерами для проб (фиг. 12) можно вставить в магазин 3 только в одном направлении и таким образом зарядить устройство. Это обеспечивает строго определенный порядок взятия проб. После того, как обойма заряжена в устройство, электроника блокирует спусковой механизм 12 и запрашивает через дисплей однозначно идентифицированный номер для ввода. Этот номер может быть, например, регистрационным номером животного. Вводится этот номер с клавиатуры. Дополнительно он появляется на экране. После подтверждения с клавиатуры он поступает в запоминающую карту 5 для первой пробы, а электроника спускает с предохранителя спусковой механизм 12. Дисплей 1 запрашивает команду для взятия пробы. После того, как проба взята оператором, электроника блокирует спусковой механизм 12 и запрашивает подтверждение успешного взятия пробы через дисплей. Подтверждение поступает с клавиатуры путем нажатия определенной кнопки; нажатием другой кнопки дается отбой. Электроника устройства также хранит эту информацию на запоминающей карте. После нового оттягивания ударника 7 из магазина с крышками 10 автоматически заряжается новая крышка для пробы, и магазин 3 снова поворачивается вокруг оси контейнера для пробы, т.е. описанный выше процесс электронного ввода данных, или деблокировки устройства начинается сначала. Весь этот процесс повторяется до тех пор, пока не заполнятся все контейнеры, имеющиеся в обойме магазина - а здесь их 16 штук (фиг. 12), и устройство не будет заряжено новыми крышками для проб, новой обоймой с контейнерами для проб, а также новой карточкой со встроенной микросхемой 5. Благодаря однозначной связи данных на запоминающей карточке с сохраненным в памяти штрих-кодом и штрих-кодом на обойме с контейнерами для проб эти обоймы с контейнерами, а также карточку со встроенной микросхемой - вместе или в отдельности - можно переслать в лабораторию для дальнейшей оценки и анализа, например по почте. На фиг. 2 изображено простое устройство в виде щипцов, которое может подойти, например, для взятия небольшого числа проб и не требует возможности прямого введения данных. Возможное применение - взятие биологических 15 проб у растений. Щипцы состоят, в основном,из четырех основных частей. Особенность их заключается в специальной форме правого и левого зажима 16 и 14. Правый зажим щипцов имеет специальную оправку для насаживания крышки капсулы. Левый зажим 16 имеет сверленое отверстие, предназначенное для приема контейнера для пробы 17. Обе половины щипцов 21 и 22 образуют одновременно рукоятки щипцов и связаны между собой общим центром вращения 18. Пружина 19 вокруг центра вращения 18 служит для разжимания щипцов. Особая форма выполнения обеих половин щипцов, а также их соединение с зажимами 16 и 14 дает возможность параллельного закрывания и открывания зажимов щипцов. Для взятия пробы щипцы оснащаются крышкой капсулы 15 и контейнером для пробы 17. Когда биологический материал пробы 67 находится между обоими зажимами, эти зажимы закрываются параллельно благодаря сжатию обеих половин щипцов. С помощью крышки капсулы 15 и контейнера для пробы 27, служащего матрицей, проба выбивается из материала. Благодаря полному зажиманию щипцов крышка для взятия пробы и контейнер для пробы собираются в плотно закрытую капсулу с пробой. Когда щипцы разжимаются, оправка зажимов щипцов 14 выходит из крышки для пробы. После полного разжимания щипцов собранную в одно целое капсулу с пробой можно легко вынуть из зажима 16 для последующего исследования. На фиг. 3 изображена капсула для пробы, с помощью которой можно взять пробу путем пробивки ткани, причем контейнер для пробы служит матрицей 22, а капсюльный запор 23 служит штампом. Контейнер для пробы имеет в донышке маленький паз 24, который служит возможным входом для канюли, чтобы таким образом, например, вводить или брать жидкости. Запор капсулы имеет на нижней стороне острую наружную кромку 25, которая должна облегчить взрезание ткани и благодаря углублению 26 обеспечивает взятие минимального количества образца. Благодаря круглой выемке 27 в контейнере капсулы и соответствующему ей сопряженному элементу в запоре капсулы предотвращается нежелательное вскрытие закрытой капсулы с пробой. На фиг. 4 изображена капсула для пробы, с помощью которой можно брать пробу методом выстреливания, причем крышка капсулы для пробы 28 с помощью соответствующего устройства простреливает материал для пробы и входит в контейнер для пробы 29. Крышка капсулы 28 имеет сужающийся конический конец, который при проходе через материал снижает сопротивление и облегчает вхождение в контейнер для пробы, а также цилиндрическое углубление 30, где размещается проба ткани. Благодаря острому краю выемки 31 в контейнере для пробы и в крышке капсулы 16 получается эффект защелки для предотвращения тайного, незаконного вскрытия закрытой капсулы с пробой. На фиг. 5 изображена капсула для пробы,причем пробу можно взять при ударе (выстреливая), когда крышка капсулы 32 с помощью устройства и посредством направляющей, связанной через буртик 33 и углубление 34 в заднем конце капсулы для пробы с направляющей,проталкивается через материал пробы. Углубление 34 может служить также входом для канюли, а буртик 33 для автоматического удаления крышки капсулы для пробы. Контейнер для пробы 35 имеет перегородку 36, которая представляет собой, например, вставленный в него кусок резины. На фиг. 6 изображена капсула для пробы,причем пробу ткани можно взять, применяя соответствующее устройство, резко и быстро,прокалывая острым концом 38 крышки капсулы для пробы 37 живой организм и сразу вынув его. При этом небольшое количество исследуемой ткани остается на крючке 39, а крышка капсулы вместе с пробой ткани может вводиться в контейнер 40 и запираться. На фиг. 7 показана капсула для пробы,причем пробу можно брать методом отщипывания. Это происходит таким образом: крышка капсулы для пробы 41 с помощью соответствующего устройства, которое фиксирует ее на буртике 42, выполняет радиальное движение между открытым и закрытым положением. В тот момент, когда острый конец шипа 43 минует край отверстия контейнера для пробы 44, кусочек ткани обрезается. На фиг. 8 изображена капсула для пробы,причем как и в предыдущем случае (фиг. 7),пробу можно брать путем отщипывания. При этом, однако, можно отказаться при необходимости от дополнительного устройства. Контейнер для пробы 45 и соответствующая крышка 46 представляют собой одну деталь и соединены между собой шарниром 47. Движение в радиальном направлении происходит вокруг шарнира и может выполняться вручную. На фиг. 9 изображена капсула, похожая на иглу для взятия биопсии. Элемент для взятия пробы 48, закрытый с одной стороны, а с другой имеющий режущий скошенный край 49, может проходить при использовании соответствующего устройства сквозь исследуемый материал или прокалывать живой организм и снова выниматься. После взятия пробы элемент для взятия пробы 48 вводится в контейнер 50 или закрывается крышкой 51. На фиг. 10 показана капсула для пробы,причем пробу можно брать, делая соскоб, а крышкой капсулы для пробы 52 с помощью соответствующего устройства или вручную тереть по подходящей поверхности живого организма при определенном давлении. Части тканей берут при этом пластинками или зубчиками 54 и 17 накапливают. Крышка капсулы 52, начиненная материалом пробы, может затем вводиться до ограничителя 55 и таким образом закрываться. На фиг. 11 показана капсула для пробы,причем пробу берут при соскобе, аналогичным образом, как показано на фиг. 10. Отличие лишь в том, что крышкой 56, представляющей собой элемент для взятия пробы со скребками 58, водят по ткани в радиальном направлении и заталкивают ее в контейнер для образца 57. На фиг. 12 показана обойма с контейнерами с флажком и штрих-кодом. На фиг. 13 дан следующий возможный вариант выполнения крышки для пробы осесимметричной формы, на случай, если используется не прямоугольный магазин в рукоятке, а барабанный. Фиг. 14 дает следующий вариант выполнения контейнера и крышки для пробы в сочетании с отличительной меткой, наносимой автоматически при взятии пробы, например с встроенным в метку кодированным приемоответчиком. Показан контейнер для пробы 60, изготовленный методом литья под давлением, который укреплен с помощью маленьких перемычек 61 на пластине 59, похожей на зубчатое колесо с внутренним зубчатым венцом 62, которая выполняет роль замыкающей головки. На фиг. 15 изображен элемент, соответствующий фиг. 14, с приемоответчиком 66 и надставкой, имеющей форму пустотелой заклепки. Цилиндрическая часть надставки имеет выточку в виде осесимметричной канавки 65, в которую введены внутренние зубья 62 замыкающей головки, так что получается сцепление. Крышка капсулы 64 изготовляется отдельно, а затем плотно вставляется в полый элемент на стороне пластины, так что оба элемента образуют одно целое. Свое целесообразное применение такая комбинация элементов капсулы для пробы и для маркировки подходящих частей может найти,например, при массовом взятии проб для типизации крупного рогатого скота методом генетического отпечатка пальца. Метка с идентификационным номером, автоматически прикрепляемая при взятии пробы (фиг. 14, фиг. 15), благодаря приемоответчику 66 дает возможность однозначной связи между животным и пробой. Кроме того, такая метка могла бы заменить традиционные метки на ушах крупного рогатого скота, к тому же идентификационный номер приемоответчика можно считывать без малейшего прикосновения. На фиг. 16 показан принцип действия, т.е. применение с помощью автоматического устройства (фиг. 1) или простого механического устройства (фиг. 2). На фиг. 16 а показаны элементы устройства с расположенной между ними тканью, служащей в качестве пробного образца. На фиг. 16b показано, как изображенный на фиг. 15 штамп прокалывает ткань и в поддержке входит в эле 005100 18 мент фиг. 14, выполненный в виде головки заклепки, и в то же время отделяет сам контейнер 60 от пластины 59 и фиксирует его в поддержке. В результате прокалывания ткань находится в полой части фиг. 15. На фиг. 16 с ткань в полой части выводится из устройства дальше с помощью маленькой оправки, проходящей через штамп, и толкает крышку 64 (фиг. 15) через полую часть метки и перемещает, таким образом,часть ткани в контейнер для пробы 60, одновременно закрывая его крышкой 64; в результате получается одна конструктивная единица. На фиг. 16d изображены штамп и оправка, уже отведенные от устройства, а также прикрепленная метка с возможным кодированием 66 и закрытая капсула с пробой ткани для исследования. Фиг. 17 показывает крышку капсулы, подходящую для взятия пробы для исследования,особенность которой заключается в наличии глубокого паза 68, благодаря которому передняя часть пробоотборника состоит из двух сужающихся в виде конуса полукруглых профилей 69. Нижний конец паза выполнен в виде сверленого отверстия 70. Для надежной фиксации в контейнере крышка для пробы имеет выемку 71,выполненную в виде углубления с целью предотвращения повреждения без надобности исследуемой ткани. На фиг. 18 показана крыпка капсулы для пробы, которая функционально соответствует той, что изображена на фиг. 17, с той лишь разницей, что в этом варианте выполнения имеется два паза, выполненных крест-накрест, так что получаются четыре четверти, имеющие на конце коническое сужение. Фиг. 19 демонстрирует следующий вариант выполнения фиг. 17. Здесь три паза 73 образуют соответственно в конечной области форму трапеции 74, так что получаются шесть элементов, имеющих на концах коническое сужение. Фиг. 20 демонстрирует элемент фиг. 17 после взятия пробы для исследования. Взята ткань 77, и пробоотборник - крышка капсулы 75- введен в контейнер для пробы 67. На фиг. 21 показаны этапы a)-f) взятия пробы для исследования согласно фиг. 17-19: а) пробоотборник незадолго до соприкосновения с материалом пробы. Можно представить, что движение пробоотборника было ускорено каким-либо образом и обладает кинетической энергией, или, например, его равномерно толкает сзади направляющая колонка штампа;b) концы пробоотборника прокалывают материал, и определенное количество материала попадает между ними; с) сам процесс взятия пробы. Обе скошенные половинки пробоотборника сдавливаются под действием материала для взятия пробы и раздавливают находящийся между ними материал;d) сомкнутые концы пробоотборника проходят сквозь ткань, не захватывая лишний материал; е) и f) пробоотборник снова разжат при отсутствии давления спереди, и взятая для исследования проба высвобождается. Преимущества данного метода взятия пробы в том, что место взятия пробы точно определено также при прохождении через всю ткань и что взятое количество пробы всегда можно поддерживать постоянным. На фиг. 22 показан портативный прибор для ввода данных. Этот прибор можно использовать, например, как дополнительный модуль к щипцам для взятия пробы, изображенным на фиг. 2. Он представляет собой элемент, совместимый с элементами для взятия пробы, как это представлено на фиг. 1. Цифровая и цифробуквенная клавиатура 79 позволяет пользователю вводить данные, например регистрационный номер животного или другие данные, относящиеся собственно к пробе. Жидкокристаллический дисплей 78 позволяет пользователю осуществлять контроль за вводом данных, а также подтверждать их с клавиатуры 79. Кроме того,жидкокристаллический дисплей с помощью процесса, запрограммированного в устройства для ввода данных, дает возможность пользователю делать запросы и вводить данные. Блок питания 81 отвечает за снабжение прибора электроэнергией для ввода данных и может оснащаться по выбору батарейками или аккумуляторами. Выход накопленных данных происходит через устройство сопряжения 80 благодаря соединению с базовой станцией. Кроме того можно присоединить электронный адаптер, который позволит подключить прибор для ввода данных к радиотелефону для вывода данных. На фиг. 23 показана базовая станция, которая работает от тока в сети, поступающего по кабелю 83. Встроенный в базовую станцию модем связан через телефонный кабель 84 с телефонной штепсельной розеткой и позволяет передавать данные в другой информационный банк. При использовании аккумуляторов в устройстве для ввода данных встроенное зарядное устройство дает возможность их зарядки. Модем базовой станции дает возможность, кроме того, записывать новые процедуры ввода данных для специальных применений в память устройства для ввода данных, а также проверять устройство. На фиг. 24 дан график в качестве пояснения доказательства идентичности пробы, взятой, например, у животного (крупного рогатого скота), и пробы мяса (например, со скотобойни или торговой точки). Проба, взятая у животного,которая находилась в контейнере для пробы,бралась с помощью устройства. При помощи устройства животное получает метку с кодированием. Специфические данные животного, а также данные о кодировке метки и месте кон 005100 20 тейнера в обойме хранятся в запоминающей среде и передаются в информационный банк по почте или прямо через модем по телефону или радиотелефону. Обойму с пробами посыпают по почте для проведения анализа, а полученные в результате анализа данные передаются в информационный банк. Взятая проба мяса проходит ту же процедуру. Информационный банк проводит проверку на идентичность и дает однозначный ответ на вопрос, действительно ли мясной продукт, заявленный в декларации, принадлежит данному животному. На фиг. 25 дан следующий пример выполнения контейнера и крышки для пробы в сочетании с отличительной меткой со встроенным в нее кодированным приемоответчиком, которая прикрепляется автоматически в процессе взятия пробы и применяется в настоящее время для маркировки крупного рогатого скота. Контейнер для пробы 86, изготовленный, например,методом литья под давлением, укреплен с помощью маленьких перемычек 87 на пластине 85. Эта пластина 85 имеет внутренний зубчатый венец 88, похожий на зубчатое колесо с торцовымя зубьями, который играет роль замыкающей головки. На фиг. 26 показан соответствующий фиг. 25 элемент с приемоответчиком 92 и надставкой, имеющей форму пустотелой заклепки. Цилиндрическая часть надставки имеет выточку в виде осесимметричной канавки, в которую введены внутренние зубья 88 замыкающей головки,так что получается сцепление. Крышка капсулы 90 изготовляется отдельно, а затем плотно вставляется в полый элемент на стороне пластины, так что оба элемента образуют одно целое. Свое целесообразное применение такая комбинация элементов капсулы для пробы и для маркировки подходящих частей может найти,например, при массовом взятии проб для типизации крупного рогатого скота путем генетического отпечатка пальца с одновременным прикреплением метки на уши и соответствующей регистрацией в племенной книге. Метка с идентификационным номером, автоматически прикрепляемая при взятии пробы (фиг. 25, фиг. 26),благодаря приемоответчику 92 дает возможность однозначной связи между животным и взятой пробой. Кроме того, такая метка могла бы заменить традиционные метки на ушах крупного рогатого скота, к тому же идентификационный номер можно считывать без малейшего прикосновения. Возможный принцип действия, показанный на фиг. 25 и 26, идентичен тому, что изображен на фиг. 16 и описан, например для полностью автоматического устройства (фиг. 1) или простого механического устройства (фиг. 2). Примеры способа Одно из актуальнейших применений заявленный способ находит на первой стадии метода, разрабатываемого фирмой Genom AnalytikGmbH (GAG) в Бремене для регистрации всех сельскохозяйственных животных и контроля за ними. Патентуемое устройство является важным компонентом способа. Схема способа представлена на фиг. 24. Роль заявленного устройства вытекает из этого способа. Общество животноводов или другие организации, ответственные за контроль за происхождением, заказывают у изготовителя заявленных контейнеров для проб их определенное количество, причем эти контейнеры поставляются уже маркированными и имеют серийные номера. Изготовитель контейнеров для проб хранит в запоминающем устройстве серийные номера, а также количество поставленных контейнеров. Серийный номер может быть, например, десятизначным, что позволяет изготавливать до 80 миллиардов контейнеров для проб, не повторяя дважды ни одного номера (каждый серийный номер ставится на обойме по меньшей мере с восемью контейнерами) . Контролирующая организация заказывает для себя или отдельных фермеров или контролеров качества молока (это относится к Германии, в других странах контроль осуществляют другие организации) некоторое количество устройств для взятия проб. Имея такие устройства, контролер посещает фермеров какого-нибудь региона, которые по закону обязаны сообщать о всех отелах крупного рогатого скота. Общество животноводов сообщает каждому фермеру, заявившему о приплоде, номера из племенной книги, которые сообщаются также лицу, ответственному за взятие проб. Такой контролер, имеющий при себе контейнеры, устройство и номера из племенной книги, проводит в каждом хозяйстве следующую процедуру. Устройство заряжается контейнерами для проб и крышками от капсул. При этом каждый контейнер для пробы может состоять из двух частей: собственно контейнера и одной части метки для уха. В этом случае крышка капсулы для пробы также состоит из двух частей: самой крышки, которой берут пробу, и другой части метки для уха. Предпочтительный вариант выполнения способа предусматривает поставку контейнеров для проб в виде ленты или обоймы, в которой находятся несколько таких контейнеров. Эти контейнеры объединены в обойму так, что без явного повреждения самой обоймы их нельзя разъединить. Крышки могут поставляться как отдельно,так и в обойме или на ленте. Так как при взятии пробы они извлекаются из обоймы, то нет необходимости поставлять их прочно связанными между собой. Если крышки поставляются в виде полосы или обоймы, то это происходит, главным образом, в целях более простого обращения с устройством при его зарядке. Одна из двух частей ушной метки может иметь либо серийный номер (например, сразу номер из племенной книги), либо иметь такой номер в виде передатчика или ответчика. Если заявленное уст 005100 22 ройство заряжают заявленными контейнерами для проб и крышками от капсул для проб с метками для ушей, происходит следующее: устройство автоматически считывает серийный номер. Фиг. 12 демонстрирует возможный вариант обоймы с контейнерами, при котором штрихкод в виде флажка прикрепляется к обойме таким образом, что задается направление зарядки. Все другие контейнеры в обойме также имеют номер. После этого устройство требует ввести точное обозначение животного. При этом устройство может быть так запрограммировано,что в случае неверного по форме ввода данных следует сообщение об ошибке. В этом случае взятие пробы не состоится, устройство не даст разрешения. С помощью других программ устройство может предпринять, кроме того, тест на непротиворечивость. Например определенные экземпляры устройства, которые могут использоваться только местно в определенных регионах, могли бы воспринимать только определенные и только в этих регионах используемые коды. Например можно запрограммировать, чтобы устройство, поставляемое в Германии, воспринимало для разрешения взять пробу только номера из племенной книги с пометкой DE. Когда контейнеры для проб и крышки поставляются вместе с частями меток для ушей,устройство должно присвоить каждой метке однозначный кодовый сигнал опознавания. Предпочтительный вариант заключается в том,что часть метки для уха снабжена приемоответчиком. Он несет информацию о точном номере,который сопоставляется с номером контейнера. Устройство может читать эту информацию и автоматически сопоставлять номер ушной метки с серийным номером и местом контейнера для пробы, который в данный момент заряжен. Такое сопоставление может служит автоматическим разрешением устройства на взятие пробы. Таким образом взятие пробы без одновременного прикрепления ушной метки исключается. Описанные этапы способа сводятся к следующему. В устройстве собирается информация о точной маркировке контейнера для пробы, о номере, остающемся на животном, и о номере из племенной книги, присвоенном, например,обществом животноводов. Эта информация хранится в электронной памяти неотделимо от устройства. Только когда все эти операции выполнены, устройство дает сигнал о том, что можно приступать к взятию пробы. Этот сигнал может быть световым, акустическим или т.п. Сам процесс взятия пробы выполняется механически с помощью предпочтительного варианта устройства (фиг. 1). В разных вариантах устройство перед взятием пробы можно зарядить, а затем разрядить с помощью спускового механизма, или оно может срабатывать как пулемет, или брать пробу, используя двигатель. В одном варианте способа обойма вводится в устройство до определенной точки, а затем по 23 сле каждого взятия пробы автоматически заряжается новая крышка (с меткой), и обойма с контейнерами поворачивается вокруг оси контейнера, так что крышка находится на одной линии с ударником. В результате механического срабатывания ударник вводится в углубление крышки, которая, захватив пробу ткани, проходит через ткань в контейнер, а затем после возвращения ударника на место снова происходит зарядка двумя частями капсулы для пробы. Перед следующим взятием пробы устройство остается заблокированным до тех пор, пока не будет введен набор новой информации. Вбивание крышки в контейнер для пробы приводит к тому, что последний закупоривается так, что его нельзя больше открыть, сильно не повредив. Таким образом гарантируется, что находящаяся в контейнере проба ткани соответствует номеру из племенной книги и номеру ушной метки. Таким образом, возможность всякого рода злоупотреблений существенно ограничивается. Элементом следующего способа является исследование обоймы с капсулами для проб (уже с тканью) на предмет ее повреждения. Изготовителю (а также сотрудникам аналитической лаборатории) известно, какими партиями поставляются контейнеры. Изъятие отдельных контейнеров из обоймы сразу видно. После комплектования обоймы контейнерами она изымается из устройства и может быть отослана. Обоймы чрезвычайно прочны, но гибки. Капсулы герметично закрыты, так что даже, например, случайное попадание в воду никак не отражается на пробах. Контролер молока (в Германии) заполняет таким образом за определенное время пробами несколько обойм с капсулами. Через равные промежутки времени собранные пробы упаковывают и отсылают. Дальнейшая передача данных, накопленных в устройстве, происходит различным образом, в зависимости от организационной структуры региона, земли или объединения. Предпочтительный пример - хранение данных на карточке со встроенной микросхемой. На такой карточке находится считывающий и записывающий чип, который может принимать всю информацию об определенном количестве проб. Если мощность чипа исчерпана, то устройство блокирует любое следующее взятие пробы. После того, как на чипе были произведены записи или было отмечено минимальное количество взятых проб, карточку со встроенной микросхемой можно вынуть из устройства и отослать отдельно или вместе с обоймой, заполненной капсулами с пробами. Кроме того, на карточке можно хранить серийный номер устройства,информацию об операторе, бравшем пробы,дату взятия проб. Чип может иметь пароль, так что на нем можно производить записи только с помощью зарегистрированного устройства при использовании зарегистрированных номеров 24 контейнеров. Кроме того, после каждого изъятия карты из устройства любая следующая запись блокируется, пока не поступит разрешение от центральной аналитической лаборатории. Таким образом имеет место еще один механизм контроля. Вместо карточки со встроенной микросхемой, которую можно отсылать, можно использовать следующий вариант. Само устройство может иметь устройство сопряжения для подключения к компьютеру, через которое передаются данные о взятии проб. Устройство может иметь кодирующий алгоритм, который хранит данные таким образом, что их можно расшифровать только с помощью соответствующего кода, который известен только центральной аналитической лаборатории. Таким образом,недозволенное использование информации невозможно, так как ее содержание нельзя расшифровать. Вместе с информацией о пробах,метках, номерах из племенных книг и животных можно хранить информацию о дате, операторе,бравшем пробы, и другие коды защиты. Такое устройство препятствует неправомочному доступу к введенным и накопленным в устройстве данным. С компьютера все данные могут посылаться через модем на приемную станцию. Устройство можно также подключить к телефонной сети - напрямую или через соответствующий кабель. Затем с помощью цифровых функций ввода устройства можно выбрать любую приемную станцию. Это можно сделать также, подключив устройство к мобильной телефонной сети. Таким образом, все данные можно посылать напрямую и в любое время. Передача данных через Интернет позволяет передавать все данные или только данные об использованных серийных номерах контейнеров для проб из многих мест по всему миру в один центральный орган, который может проводить для всей системы тест на непротиворечивость,неся при этом небольшие расходы. Тест на непротиворечивость означает, таким образом, что каждое устройство регулярно сообщает серийные номера использованных контейнеров для проб. Кроме того, можно проверить, встречается ли серийный номер дважды или использовался ли он в местах, где это не предусмотрено. Так как только один центральный орган (например изготовитель) имеет информацию, какие серийные номера были выпущены и в каком порядке они будут в дальнейшем выпускаться (для этого существует специальная тайная система), возникает широкая защита способа от разного рода манипуляций или подделки контейнеров, т.е. ограничивается возможность прорвать надежную защиту системы от фальсификации. Пример способа для регистрации крупного рогатого скота 25 Проводится подготовка описанного устройства для взятия биологических проб для исследования, при этом в устройство с клавиатуры вводятся данные о животном, у которого должна быть взята проба. Устройство срабатывает, и из уха коровы берется проба ткани и одновременно оставляется метка. На метке находится запоминающее устройство (цифровые и буквенные коды, штрих-код, приемоответчик или карточка со встроенной микросхемой). Эти данные вводятся наряду с уже введенными данными. После взятия пробы у нескольких разных животных ленту с капсулами вынимают из устройства и отсылают в лабораторию для анализа. Там проводится генотипизация по анализу на ДНК. Это можно сделать методом массспектрометрии или обычными методами. Генетический отпечаток пальца заносится в племенную книгу. Пример способа для регистрации лошадей Подготавливается описанное устройство для взятия биологических проб для исследования, при этом в устройство с клавиатуры вводятся данные о лошади, у которой должна быть взята проба. С помощью устройства извлекают несколько волос (при помощи мягкой щетки для лошадей). Устройство переносит корни волос в капсулу для пробы. После взятия пробы у нескольких разных лошадей обойма с капсулами вынимается из устройства и доставляется к месту проведения анализа. Там проводится генотипизация по анализу на ДНК. Пример способа для регистрации свиней Подготавливается описанное устройство для взятия биологических проб, при этом данные о свинье, у которой должна быть взята проба, записываются на официальном бланке со штрих-кодом и на обойме с капсулами для пробы. Итак, устройство готово для взятия пробы. Устройство пробивает ткань и забирает пробу,оставляя при этом метку. На метке находится запоминающее устройство (цифровой и буквенный код, штрих-код, приемоответчик или карточка со встроенной микросхемой) . После взятия пробы у нескольких свиней обойму с наполненными капсулами извлекают из устройства и доставляют к месту проведения анализа. Там проводится генотипизация по анализу на ДНК. Пример взятия пробы ткани у человека Перед иссечением злокачественных разрастаний хирург при помощи описанного устройства берет пробы ткани опухоли, а также соседних с ней тканей. В этом случае устройство сконструировано таким образом, что ткани захватываются инструментом в виде кусачек,который их откусывает. Этот инструмент закрывают в капсуле для пробы. В одной части капсулы для пробы можно целесообразно поместить реактивы для дальнейшей обработки(например протеиназу K для разрушения неповрежденных клеток и переваривания белка). 26 Одновременно с взятием пробы ткани устройство орошает некоторые места взятия проб чернильной струйкой или оставляет какую-нибудь другую метку на месте взятия пробы. Пробы,находящиеся в капсулах, подвергаются экспресс-анализу, например генотипизации с помощью PCR в микросистеме, с помощью массспектрометра. За 15 мин хирург получает результаты анализа и может решить, какое количество ткани вокруг опухоли поражено раковые клеткам. Таким образом, впервые появилась возможность оставить после иссечения как можно меньший по размеру шов. Пример выполнения в области выращивания растений с помощью генетических маркеров Скрещивание диких сортов с полезными растениями имеет своей целью перенести на полезные растения гены дикорастущих растений, которые, например, обладают завидной устойчивостью к повреждениям. Известно, что устойчивость переносится благодаря некоторым различным генам диких сортов. В большинстве случаев известны только генетические маркеры,которые расположены на хромосомах в непосредственной близости от соответствующих генов, но не сами гены или их точное место в геноме растения. Эти генетические маркеры имеются в различных аллелях (различные по молекулярному строению варианты одних и тех же маркеров в разных индивидумах). Известно,какие варианты маркеров, привязанных к генам, имеются в дикорастущем и полезном растении. Известны несколько сотен различных маркеров дикорастущего или полезного растения, которые можно использовать для культивирования. Скрещивание дикорастущего растения с полезным дает популяцию тысяч растений, из которых лишь некоторые получают желаемое сочетание маркеров и тем самым генов. Кроме того, эти растения имеют индивидуально различный процент генов дикорастущего растения. Дикорастущее растение имеет часто целый ряд мешающих свойств, например плохую выносливость или устойчивость к засухе. Таким образом, нужно идентифицировать только те растения, которые наряду с генами устойчивости в геноме сохраняют очень незначительный процент генома дикорастущего растения. Только такие растения используются затем в последующей генерации. Заявленный способ решает эту проблему следующим образом. Устройство настроено таким образом, что при каждом взятии пробы на лист, из которого ее берут, прикрепляется маленькая (в диаметре меньше 1 см) гибкая пластиковая метка с порядковым номером. Эту пластиковую метку в процессе взятия пробы можно также наклеить вручную (это зависит от количества пробы). При каждом взятии пробы устройство ведет 27 счет, т.е. всегда знает порядковый номер и может показать его на дисплее. При ручном закреплении метки оператор может в любое время проверить, совпадает ли прикрепляемый (или уже прикрепленный) номер с тем, который присвоен устройством для взятия пробы соответствующему контейнеру для пробы. Так как пробоотборник является частью капсулы для пробы, то каждый забор пробы проводится так, что при этом с других растений материал не захватывается и тем самым не заносится никаких примесей, мешающих проведению высокочувствительных анализов. Контейнеры для проб и пробоотборники при таком варианте поставляют в виде, например, длинного ряда отдельных элементов или магазинов с обоймами и заряжают в устройство перед началом работ. Таким образом можно взять подряд большое количество проб без новой зарядки устройства. Сами пробы берут следующим образом: оператор рукой вставляет лист в предусмотренный для этого промежуток в устройстве и, нажав спусковой механизм устройства, вбивает через лист крышку с образцом в контейнер для образца, т.е. крышка захватывает определенное количество ткани листа и сразу укладывает в контейнер для пробы, который закрывается в процессе взятия пробы. Наполненные пробой капсулы можно,например, сразу вынуть целым блоком из устройства. Возможно также хранить их прямо в магазине (который может быть барабанным магазином). В одном каком-нибудь месте этого блока контейнеров для проб выполнена кодировка. Это значит, что если, к примеру, поставляется 24-местная обойма (лента, содержащая 24 контейнера, плотно соединенные друг с другом), то серийные номера, по которым определяется и направление, в котором контейнеры должны вставляться в обойму, присваиваются по порядку всем 24-м контейнерам, причем исключается возможность дважды указать один и тот же серийный номер. В этом варианте получается, что при быстром взятии и маркировке проб централизовано собирают огромное количество контейнеров для проб. Они помещены в 8-ми, 16-ти, 24-хместные обоймы, которые по серийным номерам распределяются на 96-ти или 384-хлуночном формате микротитровальных планшетов. Этот формат стандартизирован в молекулярной биологии. Серийные номера обойм могут читаться автоматически. Таким образом,аналитическое устройство знает точно, где находится та или иная проба на микротитровальном планшете. Данные о растении (в этом простом случае номер, который присвоен растению, а также любая другая информация, например местонахождение растения) находятся сначала в устройстве. Один из вариантов - устройство подключается через кабель к компьютеру, который управляет аналитическим устройством или оце 005100 28 нивает данные после анализа. Данные перезаписываются в компьютер через интерфейс, имеющийся в устройстве. Он может точно сопоставить каждую пробу, хранящуюся в 96-ти или 384-х-луночном формате с соответствующей ей информацией. После анализа, который проводится в центральной лаборатории, целью является точное определение номера (и, следовательно, местонахождения) растения, которое больше всего соответствует желаемому генотипу. В случае,если номер прикреплен с помощью устройства,то во время всего процесса нет никакого ручного вмешательства в передачу данных. Возможность ошибок и трудозатраты при таком способе становятся минимальными. Описанное решение с помощью предложенного способа с использованием соответствуюцего устройства означает, таким образом, снижение и материальных расходов. Пример противоэпидемического контроля в отношении сельскохозяйственных животных Исходят из того, что и в будущем, несмотря на всевозможный контроль, инфекционные заболевания в поголовье сельскохозяйственных животных будут распространяться. Именно в случае заболевания, например энцефалопатии,при котором запрещено есть зараженное мясо животных, необходимо быстрое взятие проб в большом количестве у отдельных животных. Кроме того, во время эпидемии нужно строго контролировать ввоз и вывоз сельскохозяйственных животных. Это значит, что таможня и пограничная охрана должна уметь брать пробы у большого числа животных, без особых сложностей осуществлять их регистрацию и отсылать для анализа. Четкий контроль, однако, не должен означать проволочку, так как при порче продуктов животноводы несут большие экономические потери. Ситуация, когда можно было бы применить заявленный способ, например, сложилась в конце 80-х годов в Великобритании и представляла собой реальную угрозу. Все поголовье крупного рогатого скота огромной страны (а оно превышало по количеству поголовье скота европейского и американского континентов) должно было пройти за короткое время проверку на заболевание. Каждое больное животное могло стать причиной смерти многих людей, с другой стороны, нельзя было остановить ни использование сельскохозяйственных животных,ни забить их всех. Случись это в ФРГ, это означало бы взятие проб у большой части поголовья,насчитывающего 16 миллионов голов крупного рогатого скота. Для свиней или птицы это число было бы гораздо большим. В настоящее время разрабатываются многообещающие быстрые тесты на энцефалопатию, для других опасных заболеваний уже имеются такие доказательства. В приведенном случае работа по взятию огромного числа проб у скота на большой территории 29 потерпела бы неудачу, связанную с логистикой и ее управлением. Тесты полезны, если они точно выявляют конкретное инфицированное животное. Представленный способ может решить эту проблему. Если обеспечить, например, в таком случае каждого ветеринара таким устройством и контейнерами для проб, то можно реализовать такой комплексный сценарий практически без дополнительных работ в области логистики или ее управления. Нужно лишь удостовериться, что каждый ветеринар отвечает за определенный участок и что каждое фермерское хозяйство, имеющее поголовье скота, находится под наблюдением такого ветеринара. Такая компетенция уже давно урегулирована соответствующими постановлениями. В случае эпидемии ветеринары обязаны в кратчайшие сроки во всех подчиненных им хозяйствах взять пробы у животных. При этом вариант устройства примерно соответствует тому, что изображен на фиг. 1. Ткань, взятая в качестве пробы, содержит достаточно крови для того, чтобы практически ни в каких случаях не брать отдельно кровь на анализ. Перед взятием пробы ветеринар должен ввести код соответст-вующего животного. В прогрессивном, предпочтительном варианте выполнения способа этот код считывается автоматически даже по ушной метке, оставленной при более раннем взятии пробы для составления генетического отпечатка пальца и содержащей приемоответчик. Особое преимущество этого варианта заключается в том, что пробу можно взять только тогда, когда одновременно с ее взятием принимается сигнал приемоответчика. Этот сигнал однозначно идентифицирует животное, и устройство определяет связь между животным и содержимым данной капсулы вместе с другими существенными данными, при этом пользователь никак не может повлиять на это или избежать этого. Таким образом можно исключить такую ситуацию, при которой вводится номер больного животного из племенной книги, а затем берется проба у другого, в данном случае здорового животного. Существенное преимущество устройства заключается в сочетании его с заявленными капсулами для проб. Благодаря применению указанных пробоотборников риск переноса болезней сводится к минимуму. Стерилизация устройства требует значительных затрат и должна выполняться крайне ответственно. Заявленное же устройство решает эту проблему простым способом. В критических ситуациях каждый ветеринар может ежедневно брать сотни проб, не описывая и не сортируя их. В конце дня пробы можно отсылать в центральную лабораторию. Данные о пробах можно послать либо на отдельной от устройства запоминающей среде вместе с капсулами для проб, либо сообщить по телефону или через Интернет. В любом случае пробы можно включить сразу и абсолютно ав 005100 30 томатически в аналитический процесс в центральной лаборатории. Сопоставление результатов с пробами и, следовательно, с инфицированными животными также может происходит абсолютно автоматически. Кроме надежного взятия проб и анализа заявленный способ предлагает также и эффективный инструмент для противоэпидемического контроля. Благодаря чрезвычайно быстрому потоку данных в электронной форме зараженный скот и пути распространения заболевания можно идентифицировать и создать предпосылки для борьбы с эпидемией и сокращения до минимума ущерба. Краткое описание чертежей Фиг. 1 изображено полностью автоматизированное устройство для взятия биологических проб. После ввода данных устройство соединяет две части капсулы в процессе взятия пробы ткани. Капсулы для проб объединены в одну обойму. Каждая обойма имеет флажок с одноразовым кодом. Этот код считывается устройством для регистрации и поступает в данные. Фиг. 2 - вариант простого механического устройства для взятия биологических проб. Фиг. 3 - капсулы для проб, взятых путем пробивки ткани. Фиг. 4 - капсулы для проб, взятых путем простреливания ткани. Фиг. 5 - капсулы для проб, взятых путем удара по ткани. Фиг. 6 - капсулы для проб, взятых путем прокалывания ткани. Фиг. 7 - капсулы для проб, взятых путем отщипывания ткани. Фиг. 8 - капсулы для проб, взятых путем отщипывания ткани. Фиг. 9 - капсулы для проб, взятых путем биопсии ткани. Фиг. 10 -капсулы для проб, взятых путем соскоба ткани. Фиг. 11 - капсулы для проб, взятых путем соскоба. Фиг. 12 - обойма с контейнерами для проб. Фиг. 13 - крышки для взятия проб, имеющие осесимметричную форму. Фиг. 14 - конструкция контейнеров и крышек для проб, с помощью которых вместе с взятием пробы прикрепляется ушная метка. Фиг. 15 - вариант фиг. 14. Фиг. 16 - принцип взятия пробы ткани из уха коровы и одновременным прикреплением ушной метки. Фиг. 17 - крышка капсулы для пробы, которая, проходя сквозь ткань, захватывает сначала ткань, затем образует острый конец и сильно не повреждает продвинутую дальше ткань. Фиг. 18 - вариант фиг. 17. Фиг. 19 - вариант фиг. 17. Фиг. 20 - крышка капсулы для пробы фиг. 17 после взятия пробы ткани, находящаяся уже в своей капсуле. 31 Фиг. 21 - принцип действия крышки капсулы для пробы фиг. 17. Фиг. 22 - портативный прибор для ввода данных в виде дополнительного модуля к устройству для взятия проб фиг. 2. Фиг. 23 - базовая станция для прибора для ввода данных фиг. 22, с помощью которого возможна передача данных. Фиг. 24 - схема способа для доказательства идентичности пробы мяса. Фиг. 25 - контейнер и крышка для пробы в сочетании с отличительной меткой, автоматически прикрепляемой в процессе взятия пробы,которые используются в настоящее время для крупного рогатого скота. В метку встроен кодированный приемоответчик. Фиг. 26 - вариант фиг. 25 с приемоответчиком. Список обозначений 1 - жидкокристаллический дисплей; 2 - цифровая или цифро-буквенная клавиатура; 3 - магазин с контейнерами для проб; 4 - устройство для считывания штрихкода; 5 - карточка со встроенной микросхемой; 6 - гайка с накаткой; 7 - ударник; 8 - промежуток; 9 - поддержка; 10 - магазин с крышками; 11 - рукоятка; 12 - спусковой механизм; 13 - шарнир; 14 - зажим шипцов с оправкой; 15 - крышка для пробы; 16 - зажим щипцов с отверстием; 17 - контейнер для пробы; 18 - центр вращения; 19 - пружина; 20 - левая ручка щипцов; 21 - правая ручка щипцов; 22 - контейнер для пробы; 23 - запор капсулы для пробы; 24 - паз; 25 - острый наружный край; 26 - углубление; 27 - выемка; 28 - крышка капсулы для пробы; 29 - контейнер для пробы; 30 - углубление; 31 - выемка с острым краем; 32 - крышка пробной капсулы; 33 - буртик; 34 - углубление; 35 - контейнер для пробы; 36 - перегородка; 37 - крышка капсулы для пробы; 38 - острый конец; 39 - крючок; 40 - контейнер для пробы; 41 - крышка капсулы для пробы; 32 42 - буртик; 43 - острый конец шипа; 44 - контейнер для пробы; 45 - контейнер для пробы; 46 - крышка; 47 - шарнир; 48 - элемент, берущий пробу; 49 - режущий край; 50 - контейнер для пробы; 51 - крышка; 52 - крышка капсулы для пробы; 53 - контейнер для пробы; 54 - пластинки или зубчики; 55 - ограничитель; 56 - крышка капсулы для пробы; 57 - контейнер для пробы; 58 - скребки; 59 - пластина с внутренним зубчатым венцом; 60 - контейнер для пробы; 61 - перемычка; 62 - зубчатый венец; 63 - пластина с цилиндрической надставкой; 64 - крышка для пробы; 65 - канавка; 66 - приемоответчик; 67 - ткань для пробы (ухо); 68 - паз; 69 - полукруглый профиль; 70 - сверленое отверстие; 71 - выемка; 72 - два паза; 73 - три паза; 74 - форма трапеции; 75 - пробоотборник; 76 - контейнер для пробы; 77 - взятая в качестве пробы ткань; 78 - жидкокристаллический дисплей; 79 - клавиатура; 80 - устройство сопряжения; 81 - блок питания; 82 - базовая станция; 83 - сетевой кабель; 84 - телефонный кабель; 85 - пластина или метка с внутренним зубчатым венцом; 86 - контейнер для пробы; 87 - перемычка; 88 - зубчатый венец; 89 - пластина или метка с цилиндрической надставкой; 90 - крышка для пробы; 91 - канавка; 92 - приемоответчик. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ взятия и регистрации биологических проб, согласно которому предварительно маркируют каждую капсулу для взятия проб и осуществляют их сквозную нумерацию, затем в 33 устройстве для взятия биологических проб размещают составные элементы по меньшей мере одной капсулы, взятие биологической пробы осуществляют с помощью одного из составных элементов капсулы одновременно с взятием пробы, во время взятия пробы или после взятия пробы составные элементы капсулы соединяют между собой и плотно закрывают для проведения последующих операций по обработке взятой биологической пробы, с помощью устройства для взятия биологических проб считывают маркировку капсулы или наносят на капсулу информацию от пользователя и осуществляют обработку данных, полученные в результате обработки информации данные записывают автоматически или вручную, данные о сквозной нумерации капсул с помощью устройства для взятия биологических проб сопоставляют с данными, полученными при обработке соответствующей биологической пробы, и хранят в запоминающем устройстве, записанные в память данные передают в аналитическое устройство посредством прямой передачи данных из устройства для взятия биологических проб или с помощью дополнительного прибора или путем доставки отделяемого носителя информации. 2. Способ по п.1, отличающийся тем, что взятие биологической пробы осуществляют пробивкой ткани, или выстреливанием, или соскребом, или щипанием, или ударом, или выдергиванием волос. 3. Способ по п.1, отличающийся тем, что перед взятием биологической пробы или перед взятием ряда биологических проб осуществляют ввод или подтверждение данных для деблокировки устройства для взятия биологических проб. 4. Способ по п.1, отличающийся тем, что во время взятия биологической пробы или одновременно с самим взятием биологической пробы осуществляют маркировку живого организма, у которого берут биологическую пробу. 5. Способ по п.1, отличающийся тем, что маркировку живого организма осуществляют с возможностью ее удаления лишь в случае ее повреждения или нанесения вреда живому организму. 6. Способ по п.1, отличающийся тем, что маркировку наносят в виде либо штрих-кода,либо записывающего и/или считывающего чипа,либо магнитной ленты, либо приемоответчика,либо передатчика, либо номерного кода, либо буквенного кода, либо системы сравнения кодировки или информации, либо в виде простой цветной маркировки. 7. Способ по п.1, отличающийся тем, что составные элементы капсулы закрывают с обеспечением невозможности ее последующего открытия без явных повреждений и/или изменений формы. 8. Система для взятия и регистрации биологических проб, содержащая устройство для 34 взятия пробы, в котором имеются средства для размещения крышки капсулы для проб, средства для размещения по меньшей мере одного контейнера камеры для проб, средства для соединения крышки и контейнера в камере для проб,средства для регистрации проб. 9. Система для взятия и регистрации биологических проб, содержащая устройство для взятия пробы, в котором имеются средства для размещения крышки капсулы для проб, средства для размещения по меньшей мере одного контейнера камеры для проб, средства для соединения крышки и контейнера в камере для проб,средства для регистрации проб, средство для считывания штрих-кода. 10. Устройство для взятия биологических проб, включающее узел для размещения по меньшей мере одной крышки капсулы для проб,узел для размещения по меньшей мере одного контейнера капсулы для проб и приспособление для соединения крышки (15) и контейнера (17) в капсулу для проб. 11. Устройство по п.10, отличающееся тем,что оно выполнено с ударным механизмом для пробивки или прострела ткани живого организма перемещением через ткань крышки или контейнера капсулы и со спусковым механизмом для приведения в действие ударного механизма. 12. Устройство по п.10, отличающееся тем,что узел для размещения крышки капсулы выполнен в виде по меньшей мере одного магазина для установки соответственно отдельных или объединенных в обойму крышек, а узел для размещения контейнера капсулы выполнен в виде по меньшей мере одного магазина для установки соответственно отдельных или объединенных в обойму контейнеров, при этом устройство выполнено с механизмом для совместного поворота крышек и контейнеров внутри соответствующего магазина вокруг оси, причем механизм для совместного поворота крышек и контейнеров кинематически связан со спусковым механизмом. 13. Устройство по п.10, отличающееся тем,что оно выполнено со щипковым механизмом для обеспечения сжатия осуществляющего отбор пробы элемента капсулы и последующего соединения элементов капсулы, при этом щипковый механизм кинематически связан со спусковым механизмом. 14. Устройство по п.10, отличающееся тем,что оно выполнено со скребущим механизмом для обеспечения поступательного перемещения осуществляющего отбор пробы элемента капсулы и последующего соединения элементов капсулы, при этом скребущий механизм кинематически связан со спусковым механизмом. 15. Устройство по п.10, отличающееся тем,что оно выполнено с выщипывающим волосы механизмом для обеспечения одновременного сжатия и поступательного перемещения осуществляющего отбор пробы элемента капсулы и 35 последующего соединения элементов капсулы,при этом выщипывающий волосы механизм кинематически связан со спусковым механизмом. 16. Устройство по п.10, отличающееся тем,что оно имеет приспособление для регулирования расстояния между узлом для размещения крышки капсулы и узлом для размещения контейнера капсулы и регулирования давления на указанные узлы. 17. Устройство по п.16, отличающееся тем,что приспособление для регулирования расстояния между узлом для размещения крышки капсулы и узлом для размещения контейнера капсулы и давления на указанные узлы выполнено в виде ходового винта. 18. Устройство по п.10, отличающееся тем,что оно выполнено с механизмом для извлечения крышки капсулы из соответствующего магазина с последующей подачей ее на ось ударного механизма и извлечения контейнера капсулы из соответствующего магазина с последующей подачей его на прицельную сторону устройства. 19. Устройство по п.10, отличающееся тем,что оно имеет приспособление для ввода и/или вывода данных или выполнено с узлом для присоединения приспособления для ввода и/или вывода данных. 20. Устройство по п.10, отличающееся тем,что оно выполнено с механическим и/или электронным приспособлением для ввода данных о серийном номере контейнера или нескольких объединенных в обойму контейнеров и/или другой информации, относящейся к взятию пробы. 21. Устройство по п.10, отличающееся тем,что выполнено с цифровой или цифробуквенной клавиатурой для ввода данных и/или с приспособлением для приема или считывания данных. 22. Устройство по п.10, отличающееся тем,что выполнено с дисплеем для отображения введенных и подготовленных данных. 23. Устройство по п.10, отличающееся тем,что спусковой механизм выполнен с блокирующим приспособлением для обеспечения возможности деблокирования после предварительного ввода или подтверждения данных. 24. Устройство по п.10, отличающееся тем,что оно выполнено с приспособлением для сопоставления введенных и автоматически записанных данных о серийных номерах капсул с введенной и автоматически записанной информацией о живом организме, у которого была взята проба, и другой информацией, относящейся к взятию пробы, и с запоминающим приспособлением для хранения указанных данных вместе с информацией о сопоставлении этих данных. 25. Устройство по п.24, отличающееся тем,что запоминающее приспособление установлено 36 в корпусе устройства или выполнено в виде отдельного блока. 26. Устройство по п.24, отличающееся тем,что имеет электронное приспособление для передачи и приема данных и информации о сопоставлении этих данных посредством беспроволочной связи. 27. Устройство по п.24, отличающееся тем,что оно выполнено с приспособлением для кабельного соединения для передачи данных из устройства или в устройство. 28. Устройство по п.10, отличающееся тем,что оно выполнено с приспособлением для прикрепления к живому организму метки в виде либо простой цветной метки, либо в виде самоклеющейся пленки, либо в виде прилипающего значка, либо в виде самоприлипающего или жестко закрепляемого в ткани элемента, являющегося носителем либо штрих-кода, либо записывающего и/или считывающего чипа, либо магнитной ленты, либо приемоответчика, либо передатчика, либо номерного кода, либо буквенного кода или сиcтемы сравнения кодировки или информации, либо служащего для простой цветной маркировки. 29. Капсула устройства для взятия биологических проб, отличающаяся тем, что она выполнена в виде по меньшей мере двух составных элементов, при этом один из составных элементов выполнен с приспособлением для взятия им биологической пробы. 30. Капсула по п.29, отличающаяся тем,что каждый составной элемент капсулы выполнен с узлом для его соединения по меньшей мере с одним аналогичным элементом другой капсулы с образованием ленты или обоймы из однотипных составных элементов, при этом образованная из составных элементов капсул лента или обойма выполнена с меткой для определения направления, в котором эти ленты или обоймы заряжают в устройство для взятия биологических проб. 31. Капсула по п.29, отличающаяся тем,что один из участков стенки капсулы выполнен с утончением для обеспечения возможности протыкания ее иглой, штырьком, канюлей или другим аналогичным инструментом. 32. Капсула по п.29, отличающаяся тем,что она выполнена по меньшей мере с одним отделяемым элементом для оставления его в ткани живого организма, у которого бралась проба, в качестве метки. 33. Капсула по п.32, отличающаяся тем,что один из отделяемых элементов капсулы выполнен либо с штрих-кодом, либо с записывающим и/или считывающим чипом, либо с магнитной лентой, либо с приемоответчиком,либо с передатчиком, либо с номерным кодом,либо с буквенным кодом, либо с системой сравнения кодировки и информации, либо с простой цветной маркировкой. 37 34. Капсула по п.29, отличающаяся тем,что один из составных элементов капсулы выполнен с расположенным на стороне, отвращенной от пробы, отверстием или пазом для фиксирования направления. 35. Капсула по п.29, отличающаяся тем,что приспособление для взятия биологической пробы одним из составных элементов капсулы выполнено в виде расположенного на стороне,отвращенной от пробы, одного из составных элементов капсулы углубления для обеспечения возможности взятия пробы ткани прижиманием пробоотборника к ткани или давлением на ткань. 36. Капсула по п.29, отличающаяся тем,что крышка капсулы выполнена с расположенным на стороне, отвращенной от пробы, выступом для ее извлечения из контейнера. 37. Капсула по п.29, отличающаяся тем,что приспособление для взятия биологической пробы одним из составных элементов капсулы выполнено в виде расположенного на стороне 38 крышки капсулы, обращенной к пробе, по меньшей мере одного паза, или отверстия, или углубления для приема ткани. 38. Капсула по п.29, отличающаяся тем,что приспособление для взятия биологической пробы одним из составных элементов капсулы выполнено в виде расположенного на крышке капсулы участка конической формы и расположенной на коническом участке по меньшей мере одной прорези для прокола ткани и отбора дозированного количества ткани для пробы. 39. Капсула по п.29, отличающаяся тем,что ее составные элементы выполнены с возможностью открывания капсулы после отбора биологической пробы при условии оставления следов в виде заметных повреждений на одном из составных элементов капсулы. 40. Капсула по п.29, отличающаяся тем,что составные элементы капсулы выполнены с возможностью размещения в них необходимых реактивов для дальнейшей обработки биологической пробы.
