Натягиваемое абсорбирующее изделие

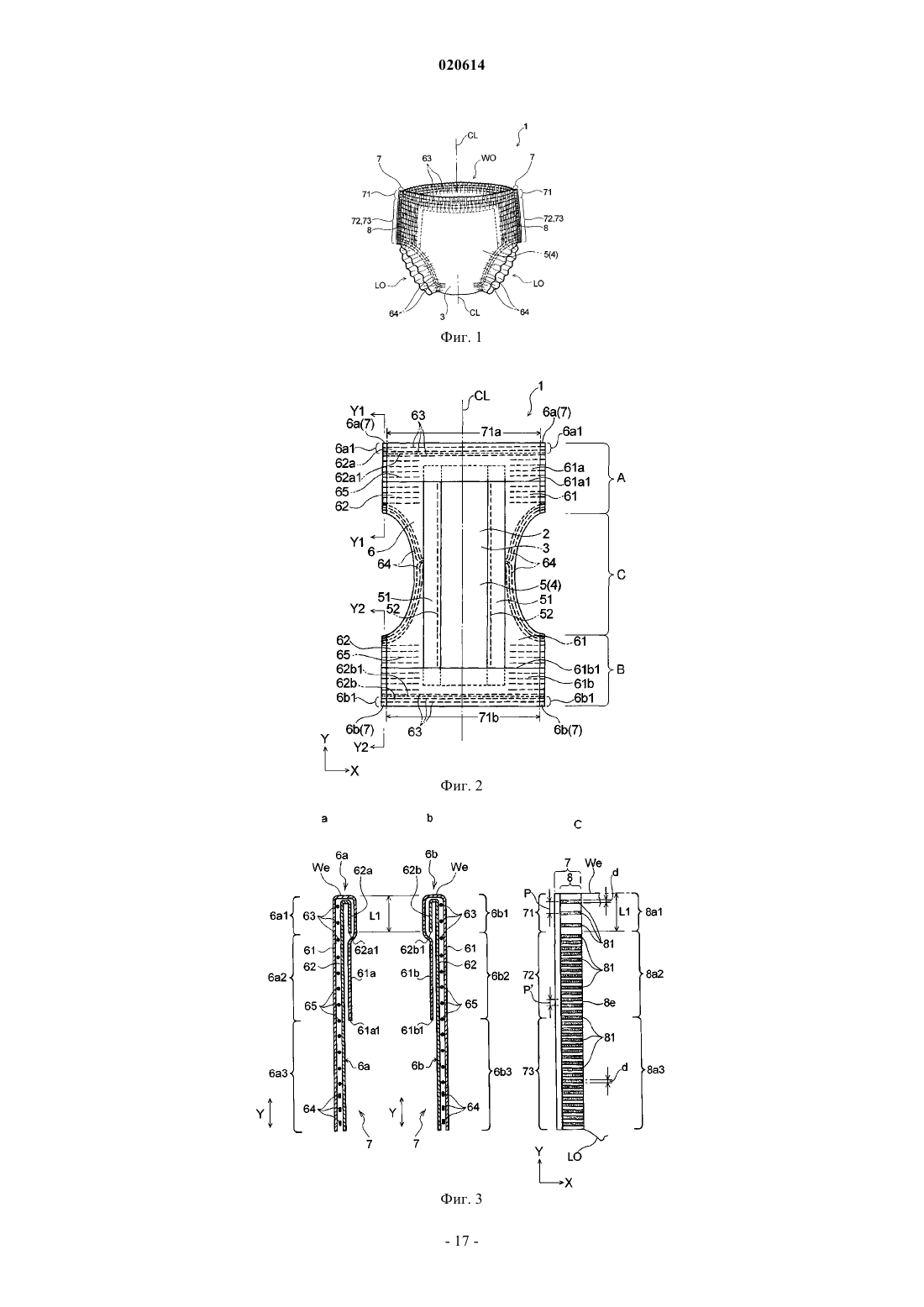

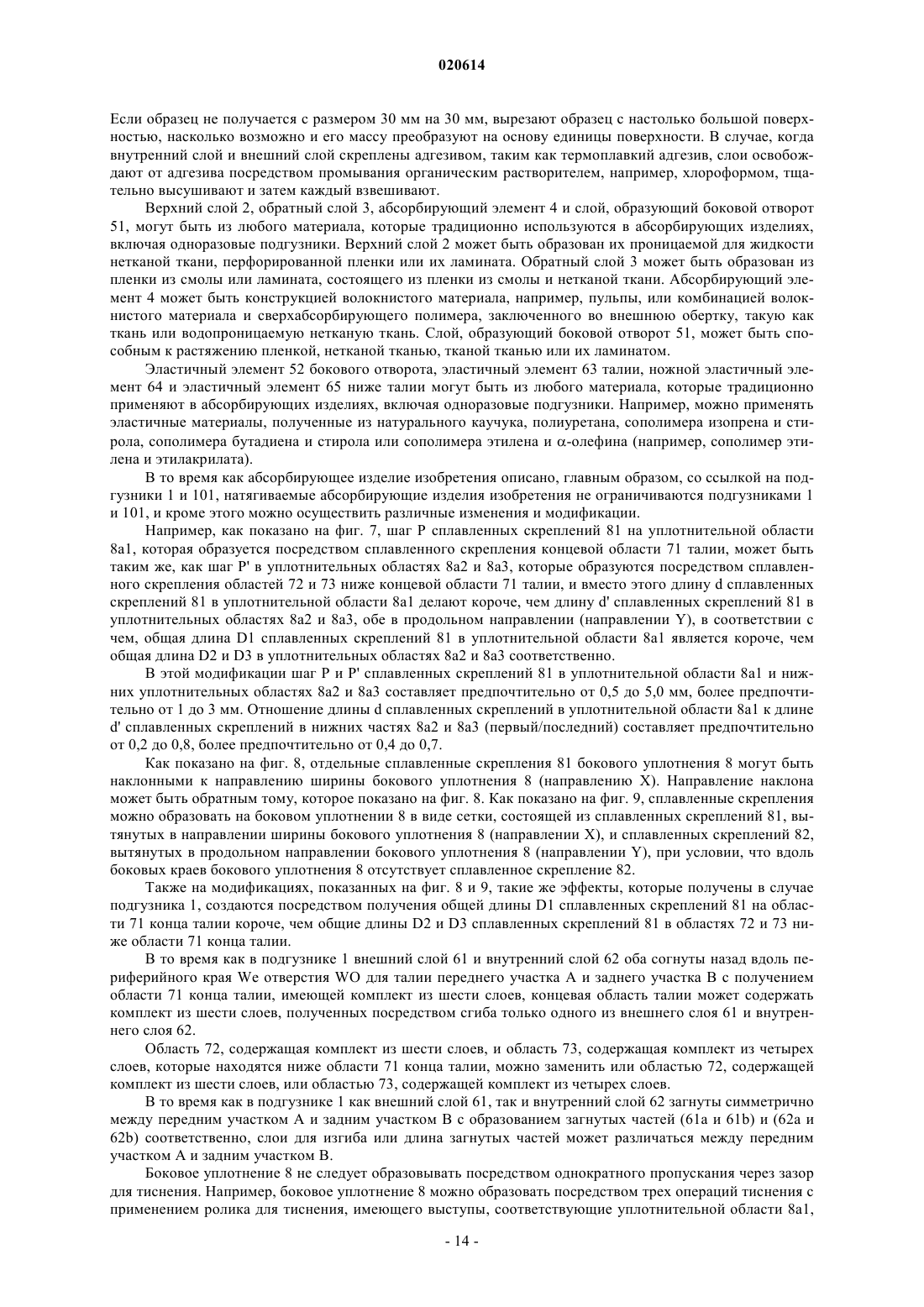

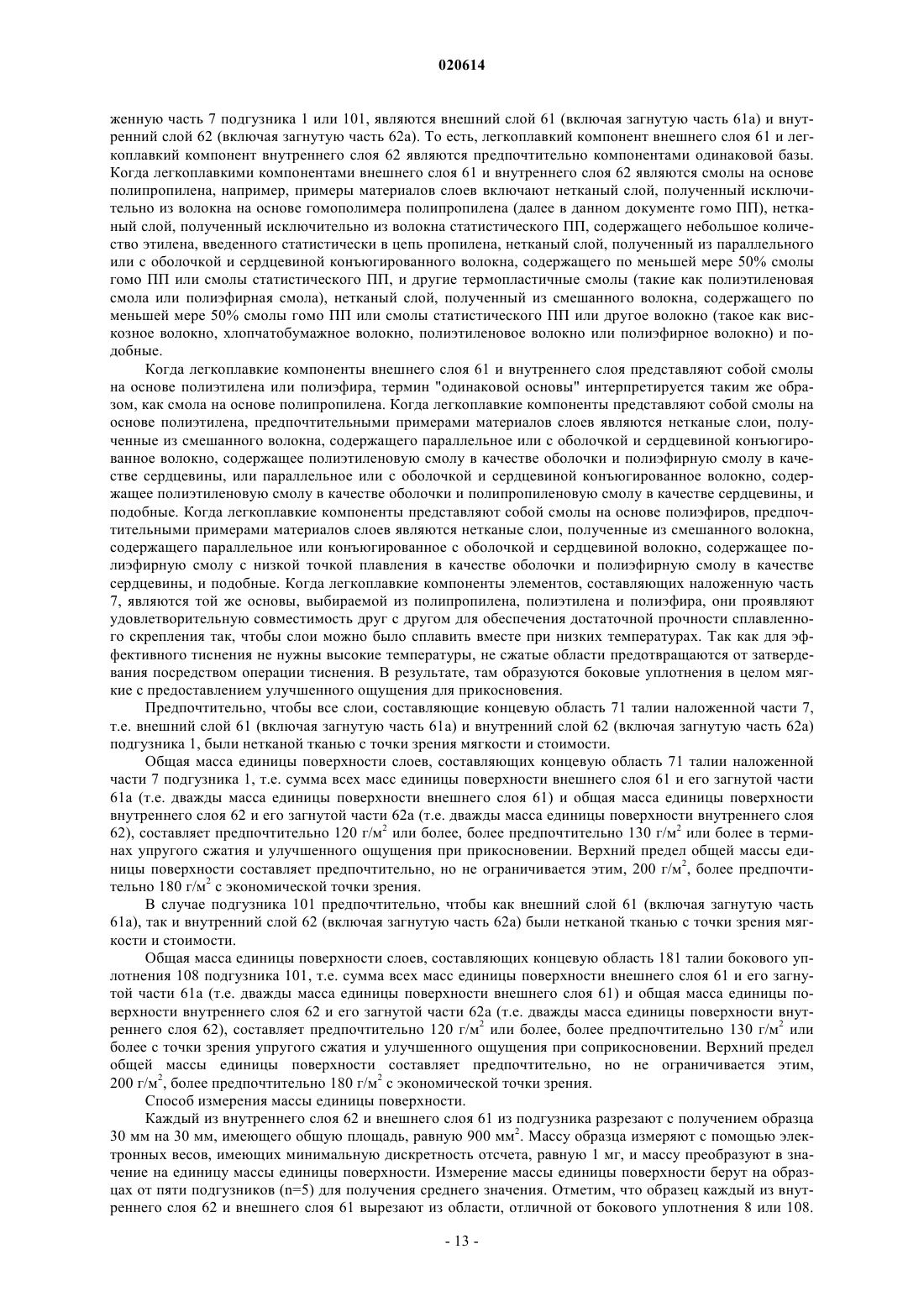

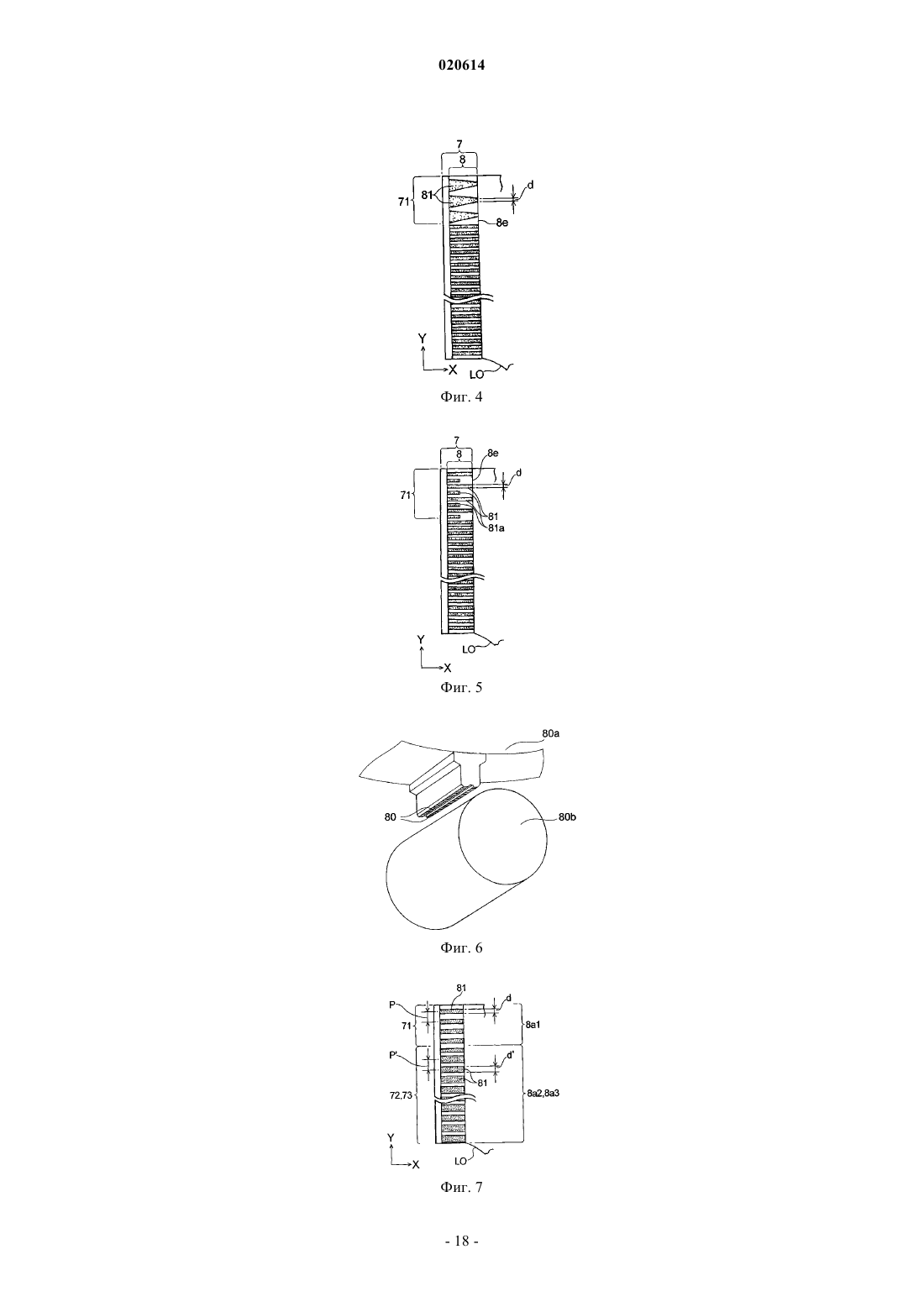

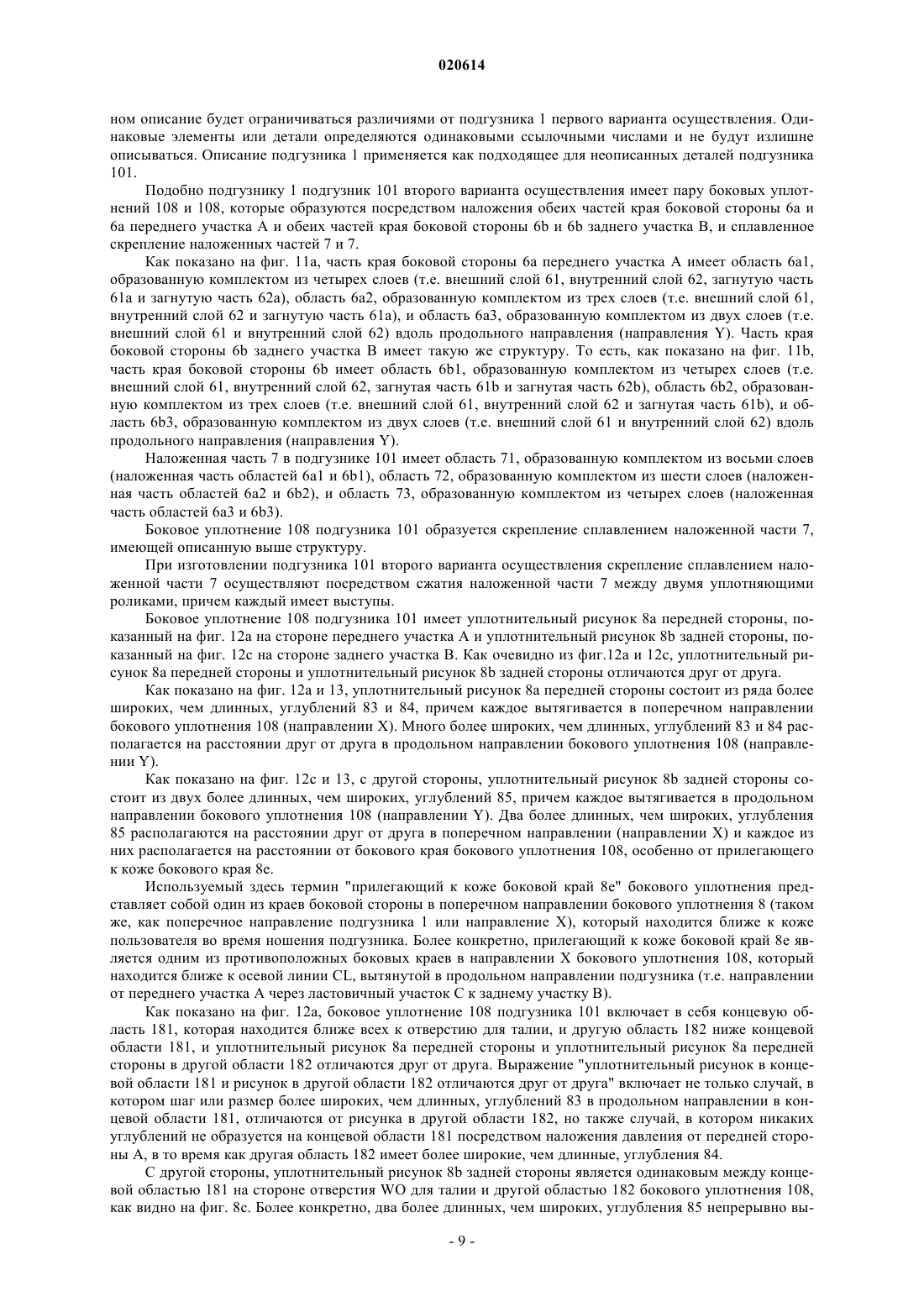

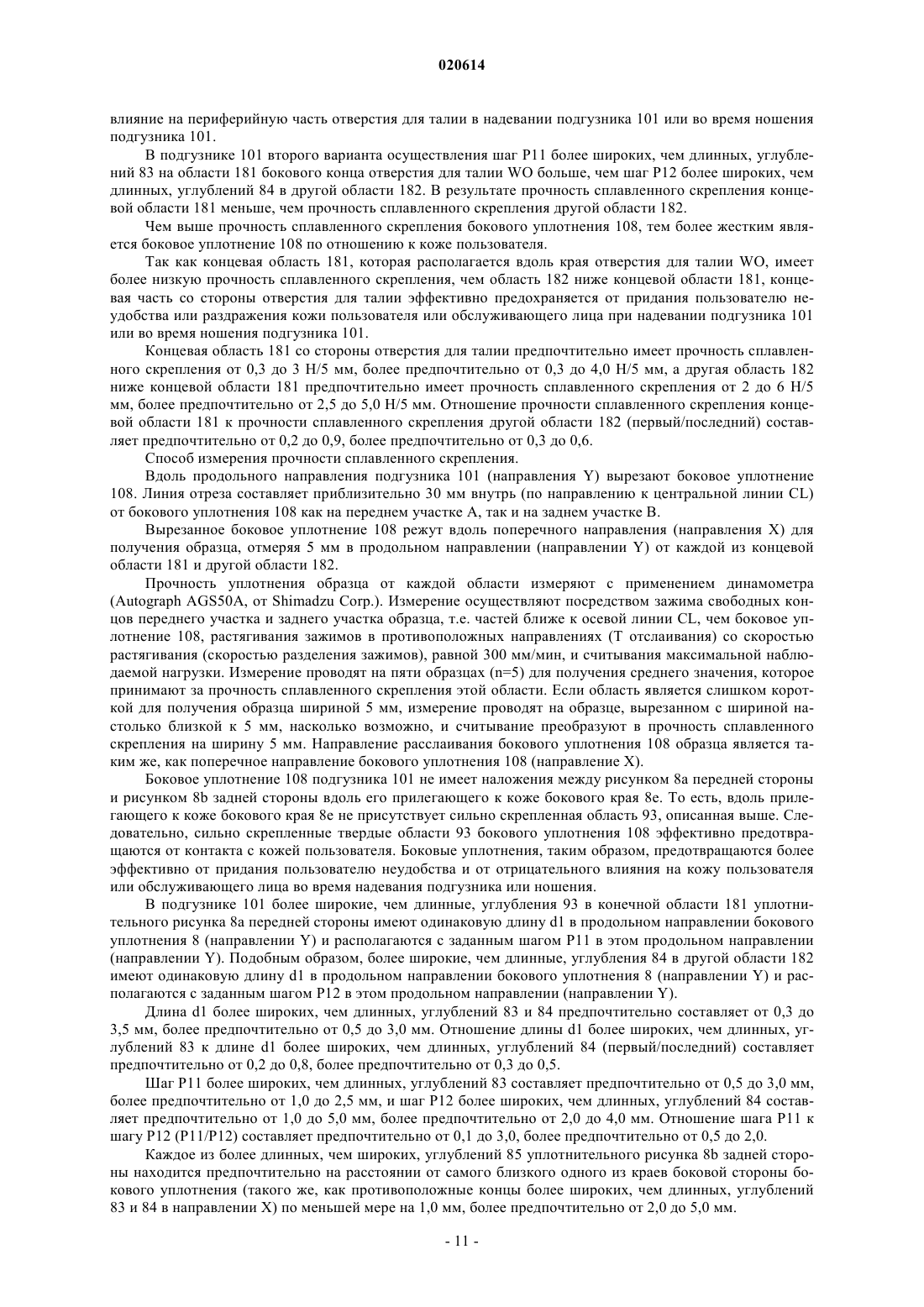

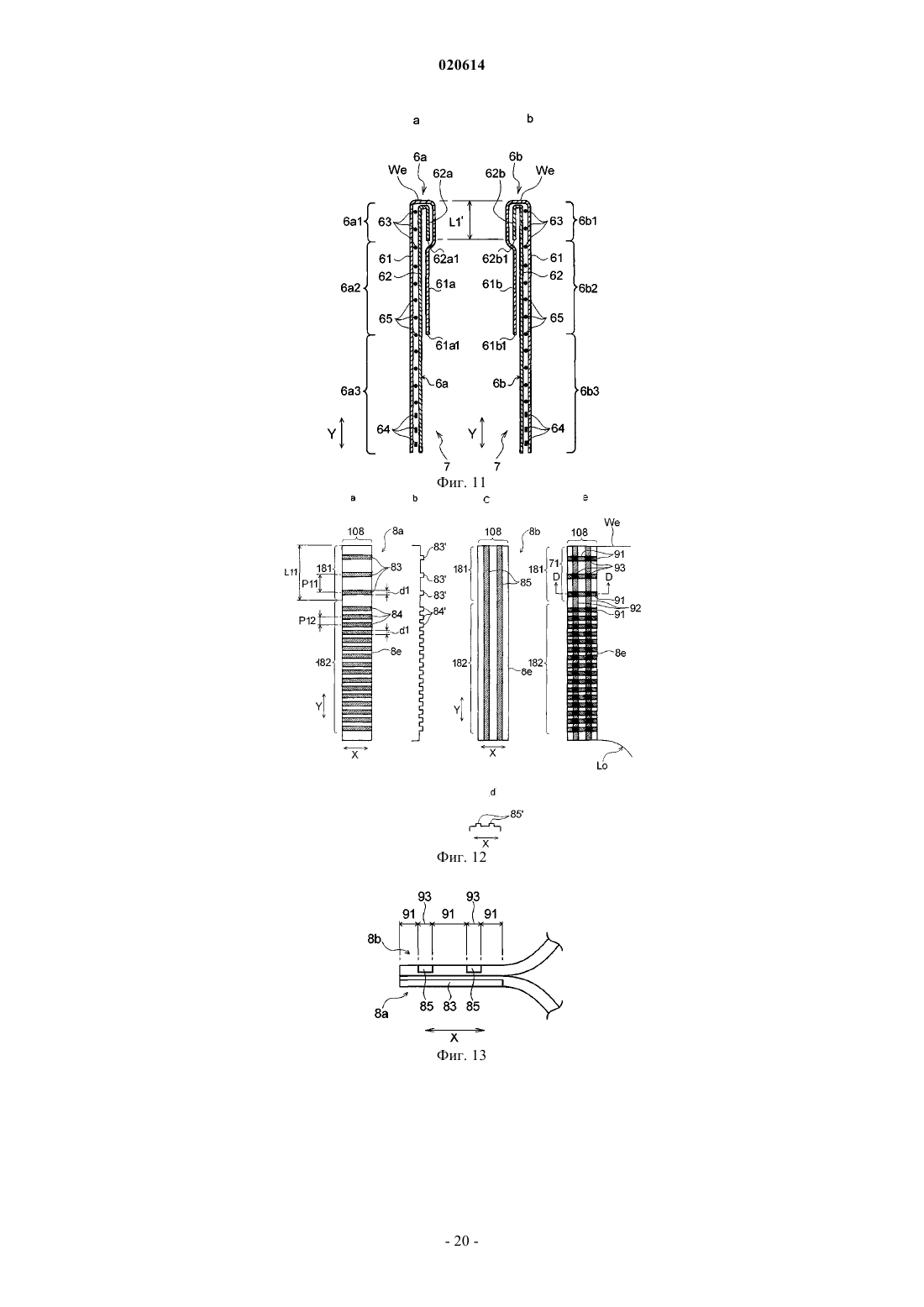

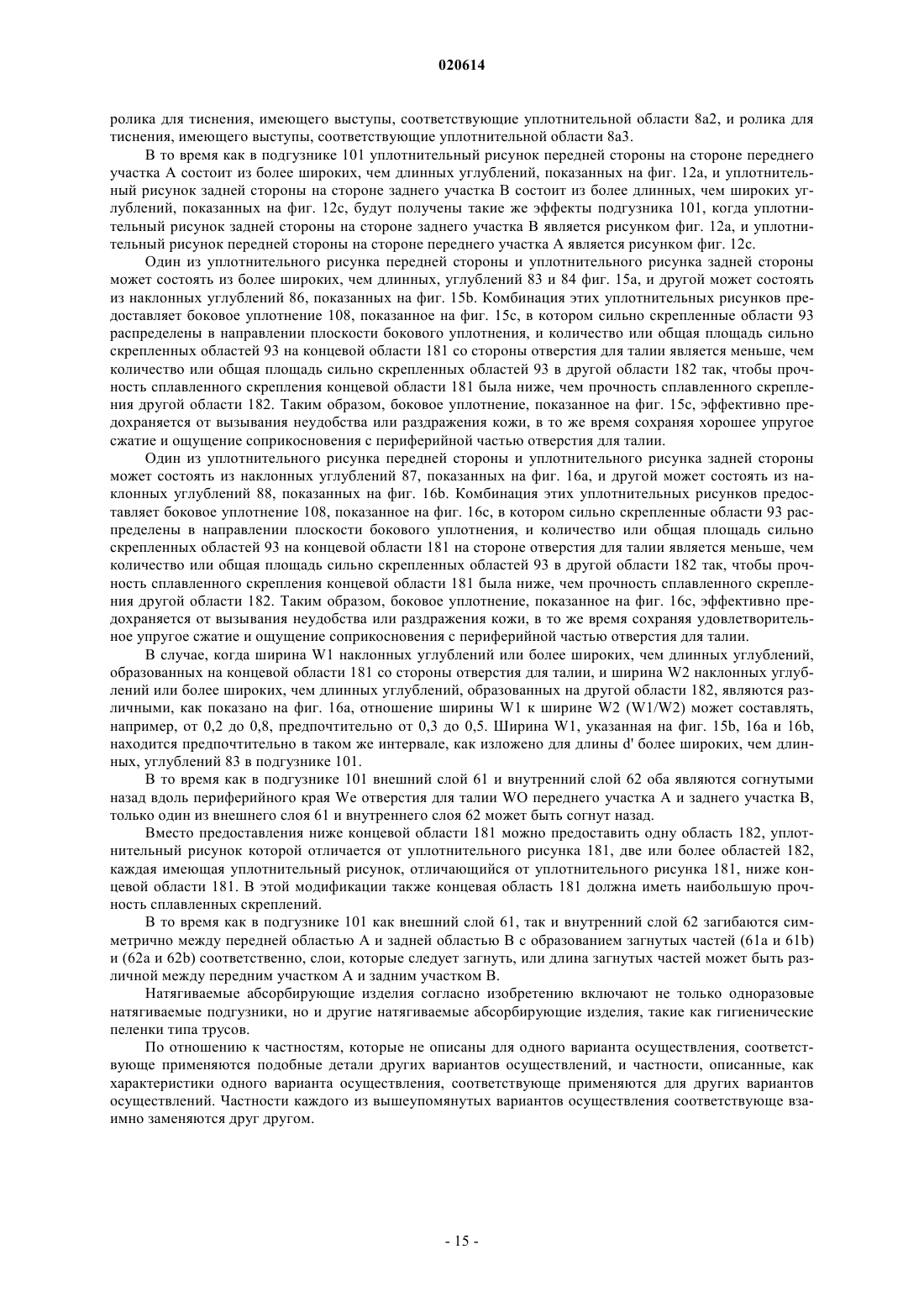

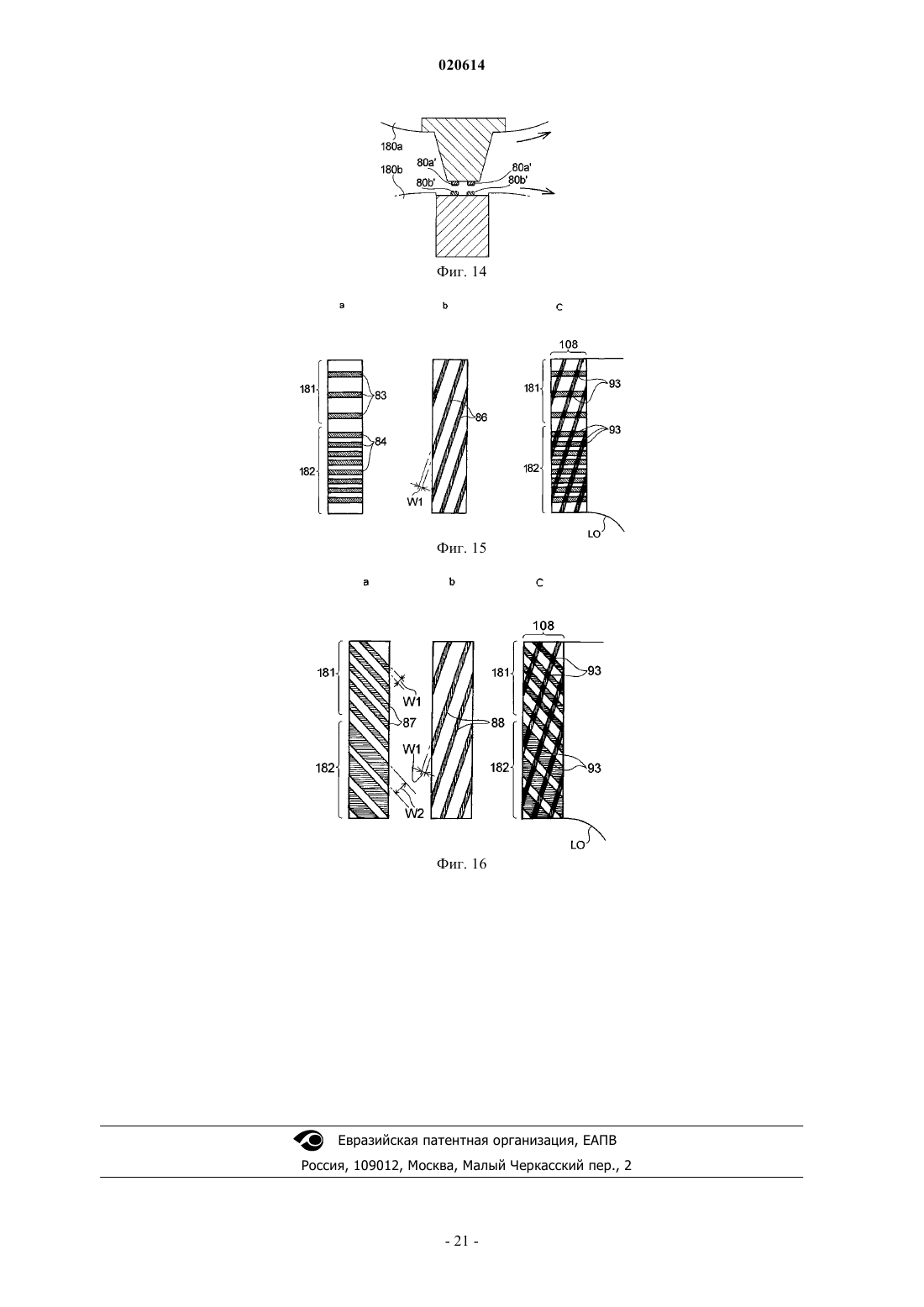

Изобретение относится к одноразовому натягиваемому подгузнику (1), имеющему наложенными вместе обе части (6 а) бокового края переднего участка и обе части (6b) бокового края заднего участка и наложенную часть (7), скрепленную сплавлением с образованием пары боковых уплотнений (8). Наложенная часть (7) включат в себя концевую область талии (71) на стороне отверстия для талии, где комплектуется большее количество слоев, чем в других областях (72 и 73). Структура комплекта слоев концевой области талии (71) в каждом из переднего и заднего участков вытягивается между наложенными частями в каждом из переднего и заднего участков. Боковое уплотнение (8) имеет меньшую общую длину сплавленных скреплений (81) на единицу длины в своем продольном направлении, измеренном вдоль его прилегающего к коже бокового края(8 е) в уплотнительной области (8 а 1), образованной посредством скрепления сплавлением концевой области талии (71), чем в других уплотнительных областях (8 а 2 и 8 а 3), образованных посредством скрепления сплавлением других областей (72 и 73) ниже области (71). Область техники Настоящее изобретение относится к натягиваемому абсорбирующему изделию, такому как одноразовый подгузник. Уровень техники Известно натягиваемое (или типа трусов) абсорбирующее изделие, которое включает в себя верхний слой, обратный слой и удерживающий жидкость абсорбирующий элемент и имеет передний участок и задний участок, причем оба боковых края переднего и оба боковых края заднего участков накладываются лицом к лицу и скрепляются с помощью сплавления с образованием пары боковых уплотнений. Были сделаны различные предложения рисунка сплавленных скреплений, которые следует образовать для различных целей на боковых уплотнениях. Например, заявитель настоящего изобретения ранее предложил одноразовый натягиваемый подгузник, обеспечивающий хорошее прилегание, в то же время сохраняющий удобство и хорошую текстуру для пользователя (см. ниже патентную литературу 1), в котором части бокового уплотнения, располагающиеся на периферийной части отверстия для талии и периферийной части отверстия для ног, имеют прерывистые сплавленные крепления, причем каждая часть имеет не сплавленную область в своей середине в направлении ширины бокового уплотнения. Патентная литература 2 (см. ниже) раскрывает предмет одежды, такой как подгузник, образованный наложенными деталями передней области шва и деталями задней области шва с образованием отверстия для талии и двух отверстий для ног, в котором детали шва накладываются посредством образования ряда креплений, сгруппированных во множество групп. Заявитель настоящего изобретения также предлагал натягиваемое абсорбирующее изделие, боковые уплотнения которого имеют достаточную прочность крепления, хорошую текстуру и легкость разрыва(см. ниже патентную литературу 3). Боковое уплотнение получено прочно скрепленными областями,образованными нажимом как от стороны переднего участка, так и от стороны заднего участка, слабо скрепленными областями, образованными нажимом, или от стороны переднего участка, или от стороны заднего участка, и не скрепленными областями, не получившими никакого сжимающего усилия ни с какой стороны. Список литературы Патентный документ 1: JP 10-137287A. Патентный документ 2: JP 2002-369842A. Патентный документ 3: JP 2001-120595A. Сущность изобретения Однако одноразовый подгузник патентной литературы 1 может иметь сплавленные скрепления вдоль прилегающего к коже бокового края бокового уплотнения, дающие неудобство талии пользователя или раздражающие кожу, например, на талии, руках или ногах при натягивании пользователем или обслуживающим лицом. Во время ношения подгузника пользователем окружность талии пользователя является относительно большой и изменяется с изменением положения пользователя или вследствие его дыхания. Следовательно, упругое сжатие и мягкость этой части подгузника, которая находится в контакте с талией, очень сильно влияют на удобство пользователя. В этом отношении у предмета одежды патентной литературы 2 отсутствует анализ мягкости и ощущения части талии. Кроме того, детали шва передней области и детали шва задней области накладываются с внешней (или внутренней) стороны первой и внешней (или внутренней) стороны последней, обращенных друг к другу. Этот образ наложения требует усложненного производственного оборудования. В случае одноразового подгузника патентной литературы 3 сильно скрепленные области могут дать пользователю неудобство или раздражать кожу пользователя или обслуживающего лица, когда направленное вниз или вбок (в направлении, вертикальном к коже пользователя) сжимающее усилие оказывает влияние на периферийную часть отверстия для талии при надевании подгузника или в ходе ношения. Изобретение предоставляет натягиваемое абсорбирующее изделие, включающее передний участок,имеющий части краев боковой стороны, и задний участок, имеющий части края боковой стороны, причем части края боковой стороны переднего участка и части края боковой стороны заднего участка накладываются с образованием наложенных частей и наложенные части скрепляются плавлением с образованием пары боковых уплотнений. Наложенные части, каждая, имеют концевую область талии на стороне отверстия для талии. Концевая область талии включает в себя комплект большего количества слоев, чем любая другая область наложенной части. Укомплектованная слоями структура, образующая концевую область талии как на переднем участке, так и на заднем участке, вытягивается над всем расстоянием между противоположными наложенными частями переднего участка и между противоположными наложенными частями заднего участка соответственно. Боковое уплотнение имеет меньшую общую длину сплавленных креплений на единицу длины в своем продольном направлении, измеренном вдоль его бокового к коже краю в уплотнительной области, образованной сплавленным скреплением области конца талии, чем в других уплотнительных областях, образованных сплавленным скреплением других областей ниже области конца та-1 020614 лии. Также изобретение предоставляет натягиваемое абсорбирующее изделие, включающее передний участок, имеющий части края боковой стороны, и задний участок, имеющий части края боковой стороны, причем части края боковой стороны переднего участка и части края боковой стороны заднего участка накладываются с образованием наложенных областей и наложенные части скрепляются сплавлением с образованием пары боковых уплотнений. Боковые уплотнения, каждое, имеют уплотнительный рисунок передней стороны, образованный посредством сжатия стороны переднего участка, и уплотнительный рисунок задней стороны, образованный посредством сжатия стороны заднего участка, и включают в себя концевую область на стороне отверстия для талии и другую область. Уплотнительный рисунок передней стороны и уплотнительный рисунок задней стороны отличаются друг от друга. Уплотнительный рисунок передней стороны или уплотнительный рисунок задней стороны являются различными между концевой областью и другой областью. Боковое уплотнение имеет более низкую прочность сплавленного скрепления в концевой области, чем в другой области. Краткое описание чертежей Фиг. 1 представляет собой перспективу одноразового натягиваемого подгузника согласно первому варианту осуществления изобретения. Фиг. 2 является чертежом одноразового натягиваемого подгузника фиг. 1 в его развернутом не стянутом состоянии. Как применяется в данном документе, термин "развернутое не стянутое состояние" означает состояние, в котором натягиваемое абсорбирующее изделие является раскрытым посредством разрыва боковых уплотнений и каждый эластичный элемент выпрямлен до своего проектного размера(размера изделия в развернутой конфигурации с удалением любых воздействий эластичных элементов). Фиг. 3 а является увеличенным поперечным сечением по линии Y1-Y1 на фиг. 2, фиг. 3b является увеличенным поперечным сечением по линии Y2-Y2 на фиг. 2, фиг. 3 с является увеличенным чертежом бокового уплотнения. Фиг. 4 является увеличенным чертежом бокового уплотнения, включающим модифицированный вариант осуществления изобретения (эквивалентный фиг. 3 с). Фиг. 5 является увеличенным чертежом бокового уплотнения, включающим другой модифицированный вариант осуществления изобретения (эквивалентный фиг. 3 с). Фиг. 6 представляет собой схематичный вид ролика для тиснения, применяемого для образования боковых уплотнений одноразового натягиваемого подгузника, показанного на фиг. 1. Фиг. 7 является увеличенным чертежом бокового уплотнения, включающим еще один модифицированный вариант осуществления изобретения. Фиг. 8 является увеличенным чертежом бокового уплотнения, включающим еще один модифицированный вариант осуществления изобретения. Фиг. 9 является увеличенным чертежом бокового уплотнения, включающим еще один модифицированный вариант осуществления изобретения. Фиг. 10 представляет собой перспективу одноразового натягиваемого подгузника согласно второму варианту осуществления изобретения. Фиг. 11 а является поперечным сечением, эквивалентным фиг. 3 а, одноразового натягиваемого подгузника, показанного на фиг. 10, и фиг. 11b является поперечным сечением, эквивалентным фиг. 3b, одноразового натягиваемого подгузника, показанного на фиг. 10. Фиг. 12 а показывает уплотнительный рисунок передней стороны бокового уплотнения одноразового натягиваемого подгузника, показанного на фиг. 10; фиг. 12b схематично иллюстрирует выступы на уплотняющем ролике, применяемом для образования уплотнительного рисунка передней стороны фиг. 12 а; фиг. 12 с показывает уплотнительный рисунок задней стороны одноразового натягиваемого подгузника, показанного на фиг. 10; фиг. 12d схематично иллюстрирует выступы на уплотняющем ролике,применяемом для образования уплотнительного рисунка передней стороны фиг. 12 с; фиг. 12e иллюстрирует распределение сильно скрепленных областей и слабо скрепленных областей на боковом уплотнении одноразового натягиваемого подгузника, показанного на фиг. 10. Фиг. 13 является поперечным сечением по линии D-D на фиг. 12e. Фиг. 14 представляет собой увеличенное поперечное сечение части с приложенным давлением уплотняющих роликов, применяемых для образования боковых уплотнений. Фиг. 15 а показывает уплотнительный рисунок передней стороны или уплотнительный рисунок задней стороны одноразового натягиваемого подгузника согласно модифицированному варианту осуществления изобретения; фиг. 15b показывает уплотнительный рисунок задней стороны или уплотнительный рисунок передней стороны одноразового натягиваемого подгузника; фиг. 15 с иллюстрирует распределение сильно скрепленных областей на боковом уплотнении одноразового натягиваемого подгузника. Фиг. 16 а показывает уплотнительный рисунок передней стороны или уплотнительный рисунок задней стороны одноразового натягиваемого подгузника согласно модифицированному варианту осуществления изобретения; фиг. 16b показывает уплотнительный рисунок задней стороны или уплотнительный рисунок передней стороны одноразового натягиваемого подгузника; и фиг. 16 с иллюстрирует распреде-2 020614 ление сильно скрепленных областей на боковом уплотнении одноразового натягиваемого подгузника. Описание вариантов осуществления Натягиваемое абсорбирующее изделие изобретения будет описано на основе его предпочтительных вариантов осуществления. Натягиваемый подгузник согласно первому варианту осуществления изобретения (далее в данном документе также упоминаемый как подгузник 1) имеет пару боковых уплотнений 8 и 8. Боковые уплотнения образуются посредством наложения обеих частей края боковой стороны 6 а и 6 а переднего участка А и обеих частей края боковой стороны 6b и 6b и заднего участка В с получением пары наложенных частей 7 и 7 и скрепления сплавлением наложенных частей 7 и 7. Каждая наложенная часть 7 образуется посредством помещения переднего участка А и заднего участка В вместе, причем их стороны, обращенные к коже, находятся внутри, и является продолговатой в том же направлении, что и продольное направление (вертикальное направление) подгузника 1 во время ношения. Передний участок А, задний участок В и ластовичный участок С являются частью, обращенной к передней стороне пользователя, к задней стороне пользователя и к ластовице пользователя соответственно во время ношения подгузника 1. Как показано на фиг. 1 и 2, одноразовый подгузник 1 является симметричным относительно осевой линии CL, вытянутым в своем продольном направлении (направлении от переднего участка А через ластовичный участок С к заднему участку В). Следовательно, в то время как подгузник 1 будет описан в основном со ссылкой на первую часть конструкции фиг. 1 и 2, описание относительно левой части применимо к правой части, причем они имеют двусторонне симметричную конфигурацию. Продольное направление подгузника 1 (направление, параллельное осевой линии CL подгузника 1 в его развернутом не стянутом состоянии) далее в данном документе будет упоминаться как направление Y. Наложенная часть 7 включает в себя концевую область талии 71 на стороне отверстия WO для талии и другие области 72 и 73. Концевая область талии 71 содержит большее количество слоев, чем другие области 72 и 73. Множество слоев, образующих концевую область талии 71, как на переднем участке А, так и на заднем участке В вытягивается на все расстояние между противоположными наложенными частями 71 а переднего участка А и между противоположными наложенными частями 71b заднего участка В. Боковое уплотнение 8 включает в себя уплотнительную область 8 а 1, образованную посредством скрепления сплавлением концевой области талии 71, и уплотнительные области 8 а 2 и 8 а 3, которые образованы посредством скрепления сплавлением других областей 72 и 73 ниже концевой области талии 71. Боковое уплотнение (8) имеет меньшую общую длину сплавленных скреплений (81) на единицу длины в его продольном направлении, измеренном вдоль его прилегающего к коже бокового края (8 е) в уплотнительной области (8 а 1), чем в уплотнительных областях (8 а 2) и (8 а 3), образованных посредством скрепления плавлением других областей (72 и 73) ниже области (71) (см. фиг. 3 с). Подгузник 1 настоящего варианта осуществления будет описан более подробно. Как показано на фиг. 2, подгузник 1 настоящего варианта осуществления включает, по существу,продольно удлиненный абсорбирующий комплект 5 и внешнее покрытие 6. Абсорбирующий комплект 5 имеет проницаемый для жидкости верхний слой 2, непроницаемый для жидкости или отталкивающий воду обратный слой 3 и удерживающий жидкость абсорбирующий элемент 4, помещенный между верхним слоем 2 и обратным слоем 3. Внешнее покрытие 6 расположено на стороне обратного слоя (лицевая сторона одежды) абсорбирующего комплекта 5 для фиксации абсорбирующего комплекта 5. Подгузник 1 имеет также части края боковой стороны 6a и 6 а своего переднего участка А и также части края боковой стороны 6b и 6b своего заднего участка В, наложенные друг на друга с получением наложенных частей 7 и 7, и имеет наложенные части, соединенные сплавлением с образованием пары боковых уплотнений 8 и 8, в соответствии с чем приобретает форму трусов, имеющих отверстие WO для талии и пару отверстий LO и LO для ног. Внешнее покрытие 6 распространяется в направлении по всему периметру абсорбирующего комплекта 5 и имеет внешний слой 61, который определяет внешнюю поверхность подгузника, и внутренний слой 62, наложенный на внутреннюю сторону внешнего слоя 61. Внешний слой 61 и внутренний слой 62 загнуты вдоль линии, расположенной снаружи продольных (в направлении Y) концов абсорбирующего комплекта 5, на внутренний слой 62 с образованием загнутых частей 61 а, 61b, 62 а и 62b. Как показано на фиг. 2, внешнее покрытие 6 имеет также свои края боковой стороны, вогнуто загнутые в своей продольной (в направлении Y) средней части. То есть, внешнее покрытие 6 имеет свою продольную суженную среднюю часть. Как показано на фиг. 1-3, внешнее покрытие 6 состоит из внешнего слоя 61, определяющего наружную поверхность подгузника, внутреннего слоя 62, наложенного на внутреннюю сторону внешнего слоя 61, и эластичных элементов, фиксировано расположенных между двумя слоями 61 и 62. Эластичные элементы включают множество эластичных элементов 63 на талии,множество эластичных ножных элементов 64 и множество эластичных элементов 65 ниже талии. Эластичные элементы 63 талии располагаются в периферийной части переднего участка А и заднего участка В вдоль отверстия WO для талии. Каждый эластичный элемент 63 талии фиксируется в своем растянутом состоянии в поперечном направлении подгузника 1. Поперечное направление подгузника 1 в ходе ношения является таким же, как направление вдоль окружности талии или части ниже талии пользователя. Поперечное направление подгузника 1 (направление, перпендикулярное осевой линии CL под-3 020614 гузника 1 в его развернутом не стянутом состоянии) будет далее в данном документе упоминаться как направление X. Ножные эластичные элементы 64 располагаются в периферийной части каждого ножного отверстияLO, как показано на фиг. 2. Каждый ножной эластичный элемент 64 фиксируется в своем растянутом состоянии вдоль направления окружности ножного отверстия LO. Эластичные элементы 65 ниже талии располагаются между эластичными элементами 63 талии и концом ластовичного участка С в каждом из переднего участка А и заднего участка В, как показано на фиг. 2. Эластичные элементы 65 ниже талии порознь предусматриваются на обеих сторонах осевой линии CL, причем каждый фиксируется вдоль поперечного направления подгузника 1. Как показано на фиг. 2, 3 а и 3b, листовой материал, образующий внешний слой 61 подгузника 1,имеет длину, вытянутую в продольном направлении (направлении Y) наружу от области, где эластичные элементы 63 талии удерживаются между внешним слоем 61 и внутренним слоем 62 внутри каждого из переднего участка А и заднего участка В. Вытянутая часть внешнего слоя 61 загибается назад над периферийным краем We отверстия WO для талии на внутренний слой 62 с образованием загнутых частей 61 а и 61b. Как показано на фиг. 2 и 3 а, загнутая часть 61 а вытягивается так, чтобы ее продольный (в направлении Y) конец 61 а 1 вышел за пределы продольного (в направлении Y) конца абсорбирующего комплекта 5 на переднем участке А по направлению к ластовичному участку С. Подобным образом, загнутая часть 61b вытягивается так, чтобы ее продольный (в направлении Y) конец 61b1 вышел за пределы продольного (в направлении Y) конца абсорбирующего комплекта 5 на заднем участке В по направлению к ластовичному участку С, как показано на фиг. 2 и 3b. Как показано на фиг. 2, 3 а и 3b, листовой материал, образующий внутренний слой 62 подгузника 1,имеет длину, вытянутую в продольном направлении (направлении Y) наружу от области, где эластичные элементы 63 талии удерживаются между внешним слоем 61 и внутренним слоем 62 внутри каждого из переднего участка А и заднего участка В. Вытянутая часть внутреннего слоя 62 загибается назад на себя над периферийным краем We отверстия WO для талии как элемент с внешним слоем 61 с образованием загнутых частей 62 а и 62b. Как показано на фиг. 2 и 3 а, загнутая часть 62 а вытягивается так, чтобы ее продольный (в направлении Y) конец 62 а 1 достиг точки рядом со средней точкой между периферийным краем We отверстияWO для талии и концом абсорбирующего комплекта 5 на переднем участке А. Подобным образом, загнутая часть 62b вытягивается так, чтобы ее продольный (в направлении Y) конец 62b1 достиг точки рядом со средней точкой между периферийным краем We отверстия WO для талии и концом абсорбирующего комплекта 5 на заднем участке В, как показано на фиг. 2 и 3b. То есть, длина в продольном направлении (направлении Y) загнутых частей 62 а и 62b является короче, чем длина загнутых частей 61 а и 61b. Как показано на фиг. 2, один продольный (в направлении Y) конец абсорбирующего сборочного элемента 5 фиксируют между внутренним слоем 62 и загнутой частью 61 а или 61b внешнего слоя 61 в поперечной средней части каждого из переднего участка А и заднего участка В. Длина в продольном направлении (направлении Y) загнутых частей 62 а и 62b на переднем участке А и заднем участке В соответственно является одинаковой (по существу, одинаковой) на всей ширине (в поперечном направлении) переднего участка А и заднего участка В соответственно. Как показано на фиг. 3 а, часть края боковой стороны 6 а переднего участка А имеет область 6 а 1, образованную комплектом из четырех слоев (т.е. внешний слой 61, внутренний слой 62, загнутая часть 61 а и загнутая часть 62 а), область 6 а 2, образованную комплектом из трех слоев (т.е. внешний слой 61, внутренний слой 62 и загнутая часть 61 а), и область 6 а 3, образованную комплектом из двух слоев (т.е. внешний слой 61 и внутренний слой 62) вдоль продольного направления (направления Y). Часть края боковой стороны 6b заднего участка В имеет такую же структуру. То есть, как показано на фиг. 3b, часть края боковой стороны 6b имеет область 6b1, образованную комплектом из четырех слоев (т.е. внешний слой 61, внутренний слой 62, загнутая часть 61b и загнутая часть 62b), область 6b2, образованную комплектом из трех слоев (т.е. внешний слой 61, внутренний слой 62 и загнутая часть 61b), и область 6b3, образованную комплектом из двух слоев (т.е. внешний слой 61 и внутренний слой 62), вдоль продольного направления (направления Y). При наложении части 6a бокового края и части 6b бокового края полученная наложенная часть 7 включает в себя область 71, образованную наложением областей 6 а 1 и 6b1 и содержащую комплект из восьми слоев, область 72, образованную наложением областей 6 а 2 и 6b2 и содержащую комплект из шести слоев, и область 73, образованную наложением областей 6a3 и 6b3 и содержащую комплект из четырех слоев. В подгузнике 1 область 71 предусматривается вдоль периферии отверстия WO для талии в качестве концевой области талии 71, в которой комплектуется большее количество слоев, чем в других областях 72 и 73 наложенной области 7. В подгузнике 1 структура комплекта слоя концевой области талии 71 наложенной части 7 на переднем участке А и на заднем участке В вытягивается на расстояние 71 а между двумя противоположными наложенными частями 7 переднего участка А и на расстояние 71b между двумя противоположными на-4 020614 ложенными частями 7 заднего участка В, как показано на фиг. 2. Более конкретно, часть края боковой стороны 6a переднего участка А, которая образует концевую область талии 71 наложенной части 7, имеет четырехслойную структуру, состоящую из внешнего слоя 61, внутреннего слоя 62, загнутой части 61 а и загнутой части 62 а (область 6 а 1, фиг. 3 а), как утверждалось выше. Описанная четырехслойная структура является общей для частей края боковой стороны 6a и 6a на любой стороне осевой линии CL. Кроме того такая же структура комплекта слоя, как в случае частей края боковой стороны 6 а и 6a, непрерывно присутствует между частями края боковой стороны 6a и 6a переднего участка А, где не образуется ни одной наложенной части 7. Задний участок В, образующий концевую область талии 71 наложенной части 7, имеет такую же структуру комплекта слоя, как обсуждено выше. Как описано, часть края боковой стороны 6b заднего участка В имеет четырехслойную структуру, состоящую из внешнего слоя 61, внутреннего слоя 62, загнутой части 61b и загнутой части 62b (область 6b1, фиг. 3b). Это является общим для частей края боковой стороны 6b и 6b на любой стороне осевой линии CL. Кроме того такая же структура комплекта слоя,как в случае частей бокового края 6b и 6b, непрерывно присутствует между частями бокового края 6b и 6b заднего участка В, где не образуется ни одной наложенной части 7. Выражение "такая же структура комплекта слоя" не принимает во внимание наложенное состояние слоев. Оно является достаточным, чтобы слои, составляющие передний участок А в наложенных частях,или слои, составляющие задний участок в наложенных частях, простирались сбоку внутрь в переднем участке А или заднем участке В и чтобы количество слоев в комплекте в этой вытянутой области в переднем участке А или заднем участке В являлось таким же, как количество слоев, составляющих наложенные части. Часть переднего участка А или заднего участка В в поперечном направлении (направлении X) может иметь структуру комплекта слоя, отличающуюся от остальной части, но предпочтительно, чтобы по меньшей мере 50%, более предпочтительно 70% или более поперечного расстояния между противоположными наложенными частями 7 переднего участка А и заднего участка В (взятое за 100%) имели такую же структуру комплекта слоя, как наложенные части 7. Предпочтительно, чтобы по меньшей мере часть между наложенной частью 7 и прилегающим краем боковой стороны (включая протяженность от края боковой стороны) абсорбирующего комплекта в поперечном направлении (направлении X) в каждом из переднего участка А и заднего участка В имели одинаковую структуру комплекта слоя, как соответствующая часть края боковой стороны. Возвращаясь к подгузнику 1 настоящего варианта осуществления, одинаковые структуры комплекта слоя, как каждая область 71, 72 и 73 в продольном направлении (направлении Y) наложенной части 7,продолжаются по всей ширине переднего участка А и заднего участка В. Концевая область талии 71, имеющая больше слоев, чем другие области 72 и 73, предпочтительно имеет длину L1, равную от 3 до 30 мм, более предпочтительно от 5 до 25 мм, даже более предпочтительно от 10 до 20 мм в продольном направлении бокового уплотнения 8 (направлении Y) так, чтобы обеспечить периферийную часть отверстия WO для талии с хорошим упругим сжатием или ощущением соприкосновения. Предпочтительно, чтобы материал слоя, образующий внешний слой 61, и материал слоя, образующий внутренний слой 62, были загнуты, как установленные друг над другом вдоль периферийного краяWe отверстия для талии, как в случае подгузника 1 настоящего варианта осуществления. Это является предпочтительным для обеспечения периферийной части отверстия WO для талии с хорошим упругим сжатием или ощущением соприкосновения. Описанный способ загиба также предлагает преимущество,что при необходимости эластичный элемент 63 на талии можно будет легко расположить почти в таком же местоположении на периферийном крае We отверстия WO для талии. Для обеспечения хорошей надежности текстуры и упругого сжатия концевой области талии желательно свести к минимуму применение в этой области адгезива. Количество адгезива, применяемого в этой области, находится предпочтительно в интервале от 0 до 10 г/м 2. Способы, как избежать применения адгезива, включают скрепление сплавлением внешнего слоя и внутреннего слоя, например, термосвариванием или сваркой ультразвуком в частях, где отсутствуют эластичные элементы. Боковые уплотнения 8 подгузника 1 образуются посредством скрепления сплавлением наложенных частей 7. Как показано на фиг. 3 с, боковое уплотнение 8 имеет уплотнительную область 8 а 1, образованную посредством скрепления сплавлением концевой области талии 71, содержащей 8-слойный комплект, уплотнительную область 8 а 2, образованную посредством скрепления сплавлением области 72 с 6-слойным комплектом, и уплотнительную область 8 а 3, образованную посредством скрепления сплавлением области 73 с 4-слойным комплектом. На каждой из уплотнительных областей 8a1, 8a2 и 8 а 3 образуется множество сплавленных скреплений 81, причем каждое простирается в поперечном направлении (направлении X). Как показано на фиг. 3 с, сплавленные скрепления 81 на уплотнительной области 8 а 1 каждое имеет такую же ширину (d), как сплавленные скрепления 81 на уплотнительных областях 8 а 2 и 8 а 3. Однако шаг Р сплавленных скреплений 81 в уплотнительной области 8 а 1 больше, чем шаг Р' сплавленных скреп-5 020614 лений 81 в уплотнительных областях 8 а 2 и 8 а 3. Так как подгузник 1 настоящего варианта осуществления имеет сплавленные скрепления 81 на описанной выше фигуре, уплотнительная область 8 а 1 имеет меньшую общую длину D1 сплавленных скреплений 81 на единицу длины в продольном направлении, измеренном вдоль прилегающего к коже бокового края 8 е бокового уплотнения 8, чем эквивалентные общие длины D2 и D3 других уплотнительных областей 8 а 2 и 8 а 3, соответственно. То есть, D1D2 и D1D3. Используемый здесь термин "прилегающий к коже боковой край 8 е" бокового уплотнения представляет собой один из боковых краев в поперечном направлении бокового уплотнения 8 (таком же, как поперечное направление подгузника 1 или направление X), который находится ближе к коже пользователя во время ношения подгузника. Более конкретно, прилегающий к коже боковой край 8 е является одним из двух боковых краев в направлении X бокового уплотнения 8, который находится ближе к осевой линии CL. Когда длина сплавленного скрепления 81 в продольном направлении (направлении Y) бокового уплотнения 8 является различной между противоположными боковыми краями в поперечном направлении(направлении X) бокового уплотнения 8, как в случае, показанном на фиг. 4, для вычисления общих длин от D1 до D3 применяют длину d в продольном направлении (направлении Y) вдоль края ближе к коже пользователя (правая сторона на фиг. 4). Когда боковое уплотнение 8 имеет сплавленные скрепления 81, достигающие прилегающего к коже бокового края 8 е бокового уплотнения 8, и сплавленные скрепления 81 а, не достигающие прилегающего к коже бокового края 8 е бокового уплотнения 8, как в случае, показанном на фиг. 5, сплавленные скрепления 81 а рассматривают как не имеющие длины вдоль прилегающего к коже бокового края 8 е бокового уплотнения 8, и общие длины от D1 до D3 вычисляют только исходя из длины d сплавленных скреплений 81, достигающих бокового к коже края 8 е. Определенную выше общую длину D1 (т.е. общую длину на единицу длины в продольном направлении бокового уплотнения (направлении Y) сплавленных скреплений 81 в уплотнительной области 8 а 1(уплотнительной области, образованной скреплением сплавлением концевой области талии 71) вдоль прилегающего к коже бокового края 8 е бокового уплотнения получают следующим образом. Вдоль продольного направления (направления Y) измеряют длину d отдельных сплавленных скреплений 81, образованных в области от периферийного края We отверстия WO для талии до местоположения на 10 мм ниже периферийного края We. Для получения D1 сумму длин d этих сплавленных скреплений 81 делят на 10 мм. Когда расстояние L1 от периферийного края We отверстия WO для талии до нижнего конца концевой области талии 71 короче чем 10 мм, общую длину D1 получают суммированием длин d сплавленных скреплений 81, присутствующих на расстоянии L1 от периферийного края We отверстия WO для талии, измеренного вдоль продольного направления (направления Y), и делением суммы на расстояниеL1 с получением D1. Общие длины D2 и D3 (т.е. общая длина на единицу длины в продольном направлении бокового уплотнения (направлении Y сплавленных скреплений 81 в уплотнительных областях 8 а 2 и 8 а 3 (уплотнительных областях, образованных скреплением сплавлением областей 72 и 73 ниже концевой области талии 71) соответственно вдоль прилегающего к коже бокового края 8 е бокового уплотнения получают посредством измерения длины d отдельных сплавленных скреплений 81, присутствующих в областях длиной 10 мм ниже концевой области талии 71 и деления суммы длин d в каждой области на 10 мм. Длина в 10 мм области длиной 10 мм находится предпочтительно от средней точки между двумя сплавленными скреплениями 81, находящимися рядом, в продольном направлении (направлении Y) в каждой из уплотнительных областей 8 а 2 и 8 а 3 на 10 мм вниз (по направлению к ножному отверстию). В то время как в подгузнике 1 уплотнительные области 8 а 2 и 8 а 3 имеют одинаковое расположение сплавленных скреплений 81 так, чтобы общая длина D2 в уплотнительной области 8 а 2 и общая длина D3 в уплотнительной области 8 а 3 были равными, общая длина D2 в уплотнительной области 8 а 2 может быть больше, чем общая длина D3 уплотнительной области 8 а 3, и наоборот. Тем не менее, предпочтительно, чтобы общая длина D1 в уплотнительной области 8 а 1 была меньше, чем, по меньшей мере, общая длина D2 в уплотнительной области 8 а 2, которая находится рядом ниже уплотнительной области 8 а 1, и более предпочтительно, чтобы общая длина D1 была меньше, чем любая из общих длин D2 и D3. В настоящем варианте осуществления длина d отдельных сплавленных скреплений 81 в уплотнительной области 8 а 1 и в уплотнительных областях ниже уплотнительной области 8 а 1 (т.е. уплотнительных областях 8 а 2 и 8 а 3) составляет предпочтительно от 0,2 до 3 мм, более предпочтительно от 0,5 до 2,5 мм. Отношение длины d сплавленных скреплений в уплотнительной области 8 а 1 к длине d сплавленных скреплений в уплотнительных областях 8 а 2 и 8 а 3 ниже уплотнительной области 8 а 1 (перваяd/последняя d) составляет предпочтительно от 0,5 до 1,5, более предпочтительно от 0,7 до 1,2. Сплавленные скрепления 81 в уплотнительной области 8 а 1 предпочтительно имеют шаг Р (расстояние между центром сплавленного скрепления и центром прилегающего сплавленного скрепления в продольном направлении) от 0,5 до 4,0 мм, более предпочтительно от 0,7 до 3,0 мм. Сплавленные скрепления 81 в уплотнительных областях 8 а 2 и 8 а 3 предпочтительно имеют шаг Р' от 1 до 5 мм, более предпочтительно от 1,5 до 4 мм. Отношение шага Р в уплотнительной области 8 а 1 к шагу Р' в уплотнительных областях 8 а 2 и 8 а 3 ниже уплотнительной области 8a1 (P/P') составляет предпочтительно от 1 до 4, более предпочтительно от 2,0 до 3,5. Способы скрепления сплавлением с образованием бокового уплотнения 8 включают горячее тиснение, ультразвуковое тиснение и высокочастотное тиснение. В получении подгузника 1 боковое уплотнение 8 образуется посредством применения пары: ролика ультразвукового тиснения 80 а и ролика листового проката 80b, показанных на фиг. 6. Конкретно, непрерывную форму подгузника 1 пропускают через зазор между роликом 80 а для тиснения, имеющим выступы 80, сформированные для рисунка бокового уплотнения 8, показанного на фиг. 3 с, и роликом листового проката 80b, имеющим плоскую поверхность, в соответствии с чем наложенные части 7, образованные посредством наложения части края боковой стороны 6a и части края боковой стороны 6b, штампуются между выступами 80 и роликом листового проката 80b с образованием боковых уплотнений 8. Каждый выступ 80 имеет небольшие выступы, соответствующие сплавленным скреплениям 81 уплотнительных областей 8 а 1, 8 а 2 и 8 а 3 вдоль направления, перпендикулярного направлению движения непрерывной формы подгузника 1, причем направление, перпендикулярное направлению движения, совпадает с продольным направлением бокового уплотнения 8 (направлением Y), показанным на фиг. 3 с. Таким образом, одно боковое уплотнение 8 образуется посредством однократного прохождения через зазор для тиснения. Сплавленные скрепления 81 на боковом уплотнении 8 являются впадинами, образованными небольшими выступами на выступе 80, где обращенные стороны части края боковой стороны переднего участка А и части края боковой стороны заднего участка В сплавляются вместе. Сплавленные скрепления 81 обычно представляют собой связанные типа пленки части, получаемые вследствие тиснения, и являются самыми глубокими частями от поверхности переднего участка А или заднего участка В. "Ширина" бокового уплотнения 8 представляет собой наибольший из размеров сплавленных скреплений в направлении X. Когда боковое уплотнение 8 стягивается в поперечном направлении (направлении X) посредством эластичного элемента 63 ниже талии и подобного, длину d сплавленного скрепления 8 в продольном направлении измеряют с вытянутым до плоского состояния боковым уплотнением 8. Предпочтительно, чтобы прочность сплавленного скрепления бокового уплотнения 8 на концевой области талии 71 была ниже, чем прочность в областях 72 и 73 ниже концевой области талии 71. Прочность сплавленного скрепления бокового уплотнения 8 на концевой области талии 71 представляет собой прочность сплавленного скрепления уплотнительной области 8 а 1. Предпочтительно, чтобы уплотнительная область 8 а 1 имела более низкую прочность сплавленного скрепления, чем любая из уплотнительной области 8 а 2 и уплотнительной области 8 а 3. Чем выше прочность сплавленного скрепления бокового уплотнения 8, тем более жестким для кожи пользователя будет ощущаться боковое уплотнение. Во время ношения подгузника, так как окружность талии пользователя в большой степени изменяется во время ношения, концевая область талии подгузника является более ответственной, чем другие области, для придания пользователю ощущения неудобства. Когда прочность сплавленного скрепления на концевой области талии 71 ниже, чем прочность в областях 72 и/или 73 ниже области талии, устраняется неудобство, вызванное концевой областью талии. С этой точки зрения прочность сплавленного скрепления в концевой области талии 71 предпочтительно составляет от 0,3 до 3 Н/5 мм, наиболее предпочтительно от 0,3 до 4,0 Н/5 мм и прочность сплавленного скрепления области 72 или 73 ниже концевой области талии 71 составляет предпочтительно от 2 до 6 Н/5 мм, более предпочтительно от 2,5 до 5,0 Н/5 мм. Отношение первого к последнему (первый/последний) составляет предпочтительно от 0,2 до 0,9, более предпочтительно от 0,3 до 0,6. Способ измерения прочности сплавленного скрепления. Вдоль продольного направления подгузника 1 (направления Y) вырезают из подгузника 1 боковое уплотнение 8. Линия отреза составляет приблизительно 30 мм внутрь (по направлению к осевой линииCL) от бокового уплотнения 8 как на переднем участке А, так и на заднем участке В. Вырезанное боковое уплотнение 8 режут вдоль поперечного направления (направления X) для получения образца, отмеряя 5 мм в продольном направлении (направлении Y) от каждой из уплотнительных областей 8 а 1, 8 а 2 и 8 а 3. Прочность уплотнения образца от каждой уплотнительной области измеряют с применением малины для испытания на растяжение (Autograph AGS50A, от Shimadzu Corp.). Измерение осуществляют посредством зажима свободных концов переднего участка и заднего участка образца, т.е. частей ближе к осевой линии CL, чем боковое уплотнение 8, растягивании зажимов в противоположных направлениях(Т отслаивания) со скоростью растягивания (скоростью разделения зажимов), равной 300 мм/мин, и считывании максимальной наблюдаемой нагрузки. Измерение проводят на пяти образцах (n=5) для получения среднего значения, которое принимают за прочность сплавленного скрепления этой области. Если область является слишком короткой для получения образца шириной 5 мм, измерение проводят на образце, вырезанном с шириной настолько близкой к 5 мм, насколько возможно, и показание преобразуют в прочность сплавленного скрепления этой области на ширину 5 мм. Направление расслаивания бокового уплотнения 8 образца является таким же, как поперечное направление бокового уплотнения 8 (направление X). Когда прочность расслаивания варьируется в направлении расслаивания, как в случаях, показанных на фиг. 4 и 5, измерение начинают во время, когда прочность расслаивания достигает 0,1 Н, и заканчивают, когда зажимы отделяются друг от друга расстоянием в 5 мм от начальной точки, и максимальную нагрузку, наблюдаемую в ходе измерения, принимают за прочность сплавленного скрепления образца. Как показано на фиг. 2, абсорбирующий комплект 5 является, по существу, продолговатым и включает в себя проницаемый для жидкости верхний слой 2, непроницаемый для жидкости или отталкивающий воду обратный слой 3 и удерживающий жидкость абсорбирующий элемент 4, помещенный между верхним слоем 2 и обратным слоем 3. Как показано на фиг. 2, абсорбирующий комплект 5 располагают для охвата с двух сторон заднего участка В и переднего участка А внешнего покрытия 6. Оба продольных (в направлении Y) конца абсорбирующего комплекта 5 располагаются продольно (в направлении Y) внутри от соответствующих продольных (в направлении Y) концов внешнего покрытия 6. На абсорбирующий комплект 5 накладывают адгезив, он термосваривается, сваривается ультразвуком или присоединяется иным образом к внутреннему слою 62 внешнего покрытия 6. Как показано на фиг. 2, абсорбирующий комплект 5 предусмотрен с парой боковых отворотов 51 и 51, каждый, образованный из устойчивого для жидкости или отталкивающего воду и воздухопроницаемого материала, вдоль своих обеих продольно (в направлении Y) вытянутых сторон. Каждый боковой отворот 51 имеет рядом со своим свободным концом эластичный элемент 52, образующий боковой отворот, зафиксированный в своем растянутом состоянии так, чтобы во время ношения подгузника боковые отвороты 51 были стоячими со своим свободным концом вверх для предотвращения вытекания экскрементов в поперечном направлении (направлении X) абсорбирующего комплекта 5. Листовой материал,образующий боковой отворот 51, имеет боковое удлинение предписанной ширины (в направлении X) от абсорбирующего комплекта 5, обернутого вокруг обращенной к предмету одежды стороны абсорбирующего комплекта 5 и закрепленного там. Описанный выше подгузник 1 можно носить таким же образом, как в случае традиционных одноразовых натягиваемых подгузников. Как ранее утверждалось, подгузник 1 имеет на боковом конце отверстия WO для талии концевую область талии 71, имеющую большее количество слоев, чем другие области 72 и 73, и многослойная структура концевой области талии 71 в каждом из переднего участка А и заднего участка В вытягивается на расстояние 71 а между противоположными наложенными частями переднего участка А и на расстояние 71b между противоположными наложенными частями заднего участка В. В результате часть подгузника 1, которая контактирует со всей окружностью талии пользователя, даст пользователю хорошее упругое сжатие или ощущение соприкосновения. Во время ношения подгузника пользователем, особенно младенцем или ребенком, часть тела пользователя, которой касается концевая область талии подгузника, имеет большую длину окружности, чем другие части тела, которых касается подгузник. Кроме того, эта часть тела значительно изменяется в окружности с движениями, связанными с положениями стоя или сидя, и до и после принятия пищи. Следовательно, эта часть тела наиболее подвержена влиянию мягкости подгузника как такового, и очень важно для соответствующей концевой области талии подгузника быть мягкой. Кроме того, концевая область талии подгузника является частью, куда обслуживающее лицо, например, мать ребенка, кладет руки,чтобы расширить отверстие для талии для размещения подгузника на пользователе. Следовательно, является преимущественным, чтобы концевая область талии была мягкой с точки зрения не только удобства для пользователя, но также улучшенного прикосновения к коже обслуживающего лица. С другой стороны, так как количество элементов, образующих наложенную часть 7, увеличивается,как правило, из этого следует, что увеличивается количество смолы для сплавления. На твердом сплавленном скреплении, таком как наложенная часть 7, увеличенное количество смолы для термического сплавления делает эту часть более твердой и затвердевшая часть может входить в контакт с талией, рукой, ногой и другими частями тела, вызывая раздражение, когда обслуживающее лицо расширяет отверстие для талии при надевании подгузника на пользователя или во время ношения подгузника. В подгузнике 1 общая длина D1 сплавленных скреплений 81 на единицу длины в продольном направлении в уплотнительной области 8 а 1, образованной сплавленным скреплением концевой области талии, как измерено вдоль прилегающего к коже бокового края 8 е бокового уплотнения, является меньше, чем любая из эквивалентных длин D2 и D3 в уплотнительных областях, образованных сплавленным скреплением областей 72 и 73 ниже концевой области талии 71. В результате, предотвращается контакт затвердевших областей бокового уплотнения 8 с кожей пользователя и, кроме того, обеспечивается определенная прочность сплавленного скрепления на концевой области талии 71. Таким образом, предотвращается неудобство или неблагоприятное воздействие на ощущения для кожи пользователя и/или обслуживающего лица для пользователя со стороны бокового уплотнения во время надевания подгузника или ношения. Далее будет описан одноразовый надеваемый подгузник 101, содержащий в себе второй вариант осуществления изобретения (далее в данном документе также упомянутый как подгузник 101). В основ-8 020614 ном описание будет ограничиваться различиями от подгузника 1 первого варианта осуществления. Одинаковые элементы или детали определяются одинаковыми ссылочными числами и не будут излишне описываться. Описание подгузника 1 применяется как подходящее для неописанных деталей подгузника 101. Подобно подгузнику 1 подгузник 101 второго варианта осуществления имеет пару боковых уплотнений 108 и 108, которые образуются посредством наложения обеих частей края боковой стороны 6a и 6a переднего участка А и обеих частей края боковой стороны 6b и 6b заднего участка В, и сплавленное скрепление наложенных частей 7 и 7. Как показано на фиг. 11 а, часть края боковой стороны 6a переднего участка А имеет область 6 а 1,образованную комплектом из четырех слоев (т.е. внешний слой 61, внутренний слой 62, загнутую часть 61 а и загнутую часть 62 а), область 6 а 2, образованную комплектом из трех слоев (т.е. внешний слой 61,внутренний слой 62 и загнутую часть 61 а), и область 6 а 3, образованную комплектом из двух слоев (т.е. внешний слой 61 и внутренний слой 62) вдоль продольного направления (направления Y). Часть края боковой стороны 6b заднего участка В имеет такую же структуру. То есть, как показано на фиг. 11b,часть края боковой стороны 6b имеет область 6b1, образованную комплектом из четырех слоев (т.е. внешний слой 61, внутренний слой 62, загнутая часть 61b и загнутая часть 62b), область 6b2, образованную комплектом из трех слоев (т.е. внешний слой 61, внутренний слой 62 и загнутая часть 61b), и область 6b3, образованную комплектом из двух слоев (т.е. внешний слой 61 и внутренний слой 62) вдоль продольного направления (направления Y). Наложенная часть 7 в подгузнике 101 имеет область 71, образованную комплектом из восьми слоев(наложенная часть областей 6 а 1 и 6b1), область 72, образованную комплектом из шести слоев (наложенная часть областей 6 а 2 и 6b2), и область 73, образованную комплектом из четырех слоев (наложенная часть областей 6a3 и 6b3). Боковое уплотнение 108 подгузника 101 образуется скрепление сплавлением наложенной части 7,имеющей описанную выше структуру. При изготовлении подгузника 101 второго варианта осуществления скрепление сплавлением наложенной части 7 осуществляют посредством сжатия наложенной части 7 между двумя уплотняющими роликами, причем каждый имеет выступы. Боковое уплотнение 108 подгузника 101 имеет уплотнительный рисунок 8 а передней стороны, показанный на фиг. 12 а на стороне переднего участка А и уплотнительный рисунок 8b задней стороны, показанный на фиг. 12 с на стороне заднего участка В. Как очевидно из фиг.12 а и 12 с, уплотнительный рисунок 8 а передней стороны и уплотнительный рисунок 8b задней стороны отличаются друг от друга. Как показано на фиг. 12 а и 13, уплотнительный рисунок 8 а передней стороны состоит из ряда более широких, чем длинных, углублений 83 и 84, причем каждое вытягивается в поперечном направлении бокового уплотнения 108 (направлении X). Много более широких, чем длинных, углублений 83 и 84 располагается на расстоянии друг от друга в продольном направлении бокового уплотнения 108 (направлении Y). Как показано на фиг. 12 с и 13, с другой стороны, уплотнительный рисунок 8b задней стороны состоит из двух более длинных, чем широких, углублений 85, причем каждое вытягивается в продольном направлении бокового уплотнения 108 (направлении Y). Два более длинных, чем широких, углубления 85 располагаются на расстоянии друг от друга в поперечном направлении (направлении X) и каждое из них располагается на расстоянии от бокового края бокового уплотнения 108, особенно от прилегающего к коже бокового края 8 е. Используемый здесь термин "прилегающий к коже боковой край 8 е" бокового уплотнения представляет собой один из краев боковой стороны в поперечном направлении бокового уплотнения 8 (таком же, как поперечное направление подгузника 1 или направление X), который находится ближе к коже пользователя во время ношения подгузника. Более конкретно, прилегающий к коже боковой край 8 е является одним из противоположных боковых краев в направлении X бокового уплотнения 108, который находится ближе к осевой линии CL, вытянутой в продольном направлении подгузника (т.е. направлении от переднего участка А через ластовичный участок С к заднему участку В). Как показано на фиг. 12 а, боковое уплотнение 108 подгузника 101 включает в себя концевую область 181, которая находится ближе всех к отверстию для талии, и другую область 182 ниже концевой области 181, и уплотнительный рисунок 8 а передней стороны и уплотнительный рисунок 8 а передней стороны в другой области 182 отличаются друг от друга. Выражение "уплотнительный рисунок в концевой области 181 и рисунок в другой области 182 отличаются друг от друга" включает не только случай, в котором шаг или размер более широких, чем длинных, углублений 83 в продольном направлении в концевой области 181, отличаются от рисунка в другой области 182, но также случай, в котором никаких углублений не образуется на концевой области 181 посредством наложения давления от передней стороны А, в то время как другая область 182 имеет более широкие, чем длинные, углубления 84. С другой стороны, уплотнительный рисунок 8b задней стороны является одинаковым между концевой областью 181 на стороне отверстия WO для талии и другой областью 182 бокового уплотнения 108,как видно на фиг. 8 с. Более конкретно, два более длинных, чем широких, углубления 85 непрерывно вы-9 020614 тягиваются, охватывая концевую область 181 и другую область 182. Способы скрепления сплавлением с образованием бокового уплотнения 108 включают горячее тиснение, ультразвуковое тиснение и высокочастотное тиснение. При изготовлении подгузника 101 боковое уплотнение 108 образуется посредством применения пары ультразвуковых роликов для тиснения (уплотнительных роликов) 180 а и 180b, показанных на фиг. 14. Как показано на фиг. 14, ролик 108 а для тиснения имеет на своей периферийной поверхности блок,и этот блок на своей верхней поверхности имеет два выступа 80 а', причем каждый вытягивается в аксиальном направлении ролика. Каждый выступ 80 а' на своей верхней поверхности имеет ряд выстроенных в линию небольших выступов 83' и 84', соответствующих более широким, чем длинным, углублениям 83 и 84, описанным выше (см. фиг. 12b), на рисунке, соответствующем уплотнительному рисунку 8 а передней стороны, показанному на фиг. 12 а. Отдельные небольшие выступы 83' и 84' вытягиваются в периферийном направлении ролика. Аксиальное направление ролика 180 а для тиснения и ролика 180b для тиснения совпадают с продольным направлением бокового уплотнения 108 (вертикальным направлением на фиг. 12 а, 12 с и 12e). Ролик 180b для тиснения имеет на своей периферийной поверхности блок, и этот блок на своей верхней поверхности имеет два выступа 80b', причем каждый вытягивается в аксиальном направлении ролика. Каждый выступ 80b' на своей верхней поверхности имеет два небольших в форме гребня выступа 85', соответствующих более длинным, чем широким, углублениям 85, описанным выше (см. фиг. 12d),на рисунке, соответствующем уплотнительному рисунку 8b задней стороны, показанному на фиг. 12 с. Небольшие выступы 85' располагаются на расстоянии друг от друга в периферийном направлении ролика. Два выступа 80 а' ролика 180 а для тиснения и два выступа 80b' ролика 180b для тиснения разработаны для одновременного тиснения соседних частей края боковой стороны двух соседних подгузников в непрерывной форме подгузника 101. После того, как соседние части края боковой стороны становятся тиснеными с образованием боковых уплотнений, непрерывную форму комплекта подгузников режут между двумя частями бокового края с предоставлением отдельных подгузников. При сжатии наложенной части 7 передней части бокового края 6a и задней части бокового края 6b между роликами 180 а и 180b для тиснения области, сжатые небольшими выступами 83' и 84' ролика 180 а для тиснения, становятся более широкими, чем длинными, углублениями 83 и 84 соответственно и в то же время обеспечивают слабо скрепленные области 91, где части 6a и 6b бокового края слабо скрепляются посредством приложения давления, по существу, только со стороны переднего участка А (см. фиг. 12e и 13). Подобным образом, области, сжатые небольшими выступами 85' ролика 180b для тиснения, становятся более длинными, чем широкими, углублениями 85 и в то же время обеспечивают слабо скрепленные области 92, где части 6a и 6b бокового края слабо скрепляются посредством приложения давления,по существу, только со стороны заднего участка В (см. фиг. 12e и 13). С другой стороны, области, сжатые как от стороны переднего участка А, так и от стороны заднего участка В небольшими выступами 83' или 84' ролика 180 а для тиснения и небольшими выступами 85' ролика 180b для тиснения, становятся сильно скрепленными областями 93, где части 6a и 6b бокового края прочно скреплены. В сильно скрепленных областях 93 компонент смолы составляющих слоев обычно расплавлен и при застывании становится способным к склеиванию и похожим на пленку в результате тиснения. Предпочтительно, чтобы в слабо скрепленных областях 91 и 92 составляющие волокна были слабо скреплены сплавлением вместе, сплетены одно с другим или иным образом слабо наложены. Области, сжатые как со стороны переднего участка А, так и со стороны заднего участка В (т.е. сильно скрепленные области 93), интерпретируют как составляющую часть уплотнительного рисунка передней стороны и часть уплотнительного рисунка задней стороны. Слои в других областях наложенной части 7, не сжимаемой ни одним из небольших выступов 83 до 85, по существу, не являются наложенными или являются слабо наложенными посредством присутствия слабо скрепленных областей. Так как боковое уплотнение 108 подгузника 101 второго варианта осуществления имеет различающиеся уплотнительные рисунки между рисунком 8 а передней стороны и рисунком 8b задней стороны,сильно скрепленные области 93 образуются на наложениях двух рисунков и, следовательно, распределяются в направлении плоскости бокового уплотнения 108. Подобное расположение сильно скрепленных областей 93 предотвращает от затвердения боковое уплотнение 108 как целое, в то же время обеспечивая прочность скрепления посредством сильно скрепленных областей 93 так, чтобы боковое уплотнение 108 нельзя было непреднамеренно разорвать. Кроме того, так как боковое уплотнение 108 подгузника 101 второго варианта осуществления имеет различные рисунки уплотнений внутри уплотнительного рисунка 8 а передней стороны между областью 181 конца стороны отверстия для талии и другой областью 182, сплавленные скрепления, в особенности сильно скрепленные области 93 боковых уплотнений, эффективно предохраняются от придания неудобства пользователю или раздражения кожи пользователя или обслуживающего лица, даже когда направленная вниз или вбок (в направлении, вертикальном к коже пользователя) сжимающая сила оказывает влияние на периферийную часть отверстия для талии в надевании подгузника 101 или во время ношения подгузника 101. В подгузнике 101 второго варианта осуществления шаг Р 11 более широких, чем длинных, углублений 83 на области 181 бокового конца отверстия для талии WO больше, чем шаг Р 12 более широких, чем длинных, углублений 84 в другой области 182. В результате прочность сплавленного скрепления концевой области 181 меньше, чем прочность сплавленного скрепления другой области 182. Чем выше прочность сплавленного скрепления бокового уплотнения 108, тем более жестким является боковое уплотнение 108 по отношению к коже пользователя. Так как концевая область 181, которая располагается вдоль края отверстия для талии WO, имеет более низкую прочность сплавленного скрепления, чем область 182 ниже концевой области 181, концевая часть со стороны отверстия для талии эффективно предохраняется от придания пользователю неудобства или раздражения кожи пользователя или обслуживающего лица при надевании подгузника 101 или во время ношения подгузника 101. Концевая область 181 со стороны отверстия для талии предпочтительно имеет прочность сплавленного скрепления от 0,3 до 3 Н/5 мм, более предпочтительно от 0,3 до 4,0 Н/5 мм, а другая область 182 ниже концевой области 181 предпочтительно имеет прочность сплавленного скрепления от 2 до 6 Н/5 мм, более предпочтительно от 2,5 до 5,0 Н/5 мм. Отношение прочности сплавленного скрепления концевой области 181 к прочности сплавленного скрепления другой области 182 (первый/последний) составляет предпочтительно от 0,2 до 0,9, более предпочтительно от 0,3 до 0,6. Способ измерения прочности сплавленного скрепления. Вдоль продольного направления подгузника 101 (направления Y) вырезают боковое уплотнение 108. Линия отреза составляет приблизительно 30 мм внутрь (по направлению к центральной линии CL) от бокового уплотнения 108 как на переднем участке А, так и на заднем участке В. Вырезанное боковое уплотнение 108 режут вдоль поперечного направления (направления X) для получения образца, отмеряя 5 мм в продольном направлении (направлении Y) от каждой из концевой области 181 и другой области 182. Прочность уплотнения образца от каждой области измеряют с применением динамометра(Autograph AGS50A, от Shimadzu Corp.). Измерение осуществляют посредством зажима свободных концов переднего участка и заднего участка образца, т.е. частей ближе к осевой линии CL, чем боковое уплотнение 108, растягивания зажимов в противоположных направлениях (Т отслаивания) со скоростью растягивания (скоростью разделения зажимов), равной 300 мм/мин, и считывания максимальной наблюдаемой нагрузки. Измерение проводят на пяти образцах (n=5) для получения среднего значения, которое принимают за прочность сплавленного скрепления этой области. Если область является слишком короткой для получения образца шириной 5 мм, измерение проводят на образце, вырезанном с шириной настолько близкой к 5 мм, насколько возможно, и считывание преобразуют в прочность сплавленного скрепления на ширину 5 мм. Направление расслаивания бокового уплотнения 108 образца является таким же, как поперечное направление бокового уплотнения 108 (направление X). Боковое уплотнение 108 подгузника 101 не имеет наложения между рисунком 8 а передней стороны и рисунком 8b задней стороны вдоль его прилегающего к коже бокового края 8 е. То есть, вдоль прилегающего к коже бокового края 8 е не присутствует сильно скрепленная область 93, описанная выше. Следовательно, сильно скрепленные твердые области 93 бокового уплотнения 108 эффективно предотвращаются от контакта с кожей пользователя. Боковые уплотнения, таким образом, предотвращаются более эффективно от придания пользователю неудобства и от отрицательного влияния на кожу пользователя или обслуживающего лица во время надевания подгузника или ношения. В подгузнике 101 более широкие, чем длинные, углубления 93 в конечной области 181 уплотнительного рисунка 8 а передней стороны имеют одинаковую длину d1 в продольном направлении бокового уплотнения 8 (направлении Y) и располагаются с заданным шагом Р 11 в этом продольном направлении(направлении Y). Подобным образом, более широкие, чем длинные, углубления 84 в другой области 182 имеют одинаковую длину d1 в продольном направлении бокового уплотнения 8 (направлении Y) и располагаются с заданным шагом Р 12 в этом продольном направлении (направлении Y). Длина d1 более широких, чем длинных, углублений 83 и 84 предпочтительно составляет от 0,3 до 3,5 мм, более предпочтительно от 0,5 до 3,0 мм. Отношение длины d1 более широких, чем длинных, углублений 83 к длине d1 более широких, чем длинных, углублений 84 (первый/последний) составляет предпочтительно от 0,2 до 0,8, более предпочтительно от 0,3 до 0,5. Шаг Р 11 более широких, чем длинных, углублений 83 составляет предпочтительно от 0,5 до 3,0 мм,более предпочтительно от 1,0 до 2,5 мм, и шаг Р 12 более широких, чем длинных, углублений 84 составляет предпочтительно от 1,0 до 5,0 мм, более предпочтительно от 2,0 до 4,0 мм. Отношение шага Р 11 к шагу Р 12 (Р 11/Р 12) составляет предпочтительно от 0,1 до 3,0, более предпочтительно от 0,5 до 2,0. Каждое из более длинных, чем широких, углублений 85 уплотнительного рисунка 8b задней стороны находится предпочтительно на расстоянии от самого близкого одного из краев боковой стороны бокового уплотнения (такого же, как противоположные концы более широких, чем длинных, углублений 83 и 84 в направлении X) по меньшей мере на 1,0 мм, более предпочтительно от 2,0 до 5,0 мм. Для образования мягкой области концевой части со стороны отверстия WO для талии бокового уплотнения 108 и, таким образом, для предотвращения неудобства для пользователя или раздражения кожи пользователя или обслуживающего лица со стороны сильно скрепленных областей, даже когда направленная вниз или вбок (в направлении, вертикальном к коже пользователя) сжимающая сила оказывает влияние на периферийную часть отверстия для талии, предпочтительно, чтобы область уплотнительного рисунка 8 а передней стороны, отличающаяся в уплотнительном рисунке от остальной области 182 (т.е. области, расположенной в концевой области 181), имела длину L11 от 3 до 30 мм, более предпочтительно от 5 до 25 мм, даже более предпочтительно от 10 до 20 мм в продольном направлении бокового уплотнения 108 (направлении Y). Область уплотнительного рисунка 8 а передней стороны, отличающаяся в уплотнительном рисунке от остальной области 182 (т.е. области, расположенной в концевой области 181), образуется в области 71,где область 6 а 1 и область 6b1 налагаются друг на друга с получением комплекта самого большого количества слоев. Как правило, так как количество элементов, образующих наложенную часть 7, увеличивается, растет количество смолы для сплавления. На твердо сплавленном скреплении подобной наложенной части 7 увеличенное количество термически плавкой смолы приводит к тому, что эта часть становится тверже. В подгузнике 101 настоящего варианта осуществления, так как часть уплотнительного рисунка 8 а передней стороны бокового уплотнения 8, образованного в области, имеющей самое большое количество слоев, отличается от рисунка более низкой области, периферийная часть отверстия для талии, имеющая увеличенное количество слоев, эффективно предохраняется от вызывания неудобства или раздражения кожи, в то же время, сохраняя хорошее упругое сжатие и ощущение соприкосновения. Область 71 с наибольшим количеством слоев имеет длину L1', распространяющуюся от периферийного края We отверстия для талии WO до его нижнего края (местоположения концов 62 а 1 и 62b1) от 3 до 30 мм, более предпочтительно от 5 до 25 мм, даже более предпочтительно от 10 до 20 мм. Во время ношения подгузника пользователем, особенно младенцем или ребенком, часть тела пользователя, которой касается концевая область талии подгузника, имеет большую длину окружности, чем другие части тела, которых касается подгузник. Кроме того, эта часть тела значительно изменяется в окружности с движениями, связанными с положениями стоя или сидя, и до и после принятия пищи. Следовательно, эта часть тела наиболее подвержена влиянию мягкости подгузника как такового, и очень важно для соответствующей концевой области талии подгузника быть мягкой. Кроме того, концевая область талии подгузника является частью, внутрь которой обслуживающее лицо, например, мать ребенка, кладет руки, чтобы расширить отверстие для талии для размещения подгузника на пользователе. Следовательно, является преимущественным, чтобы концевая область талии была мягкой с точки зрения не только удобства для пользователя, но также улучшенного прикосновения к коже обслуживающего лица. Для обеспечения хорошей текстуры и упругого сжатия концевой области желательно минимизировать применение адгезива в этой области. Количество адгезива, применяемого в этой области, находится предпочтительно в интервале от 0 до 10 г/м 2. Способы, как избежать применения адгезива, включают скрепление сплавлением внешнего слоя и внутреннего слоя частями, например, термическим уплотнением или ультразвуковым уплотнением в частях, где отсутствуют эластичные элементы. Концевая область 181 со стороны отверстия для талии бокового уплотнения 108 в подгузнике 101 второго варианта осуществления соответствует уплотнительной области 8 а 1 подгузника 1 первого варианта осуществления, которая образуется посредством скрепления сплавлением концевой области 71 талии. Другая область 182 ниже концевой области 181 бокового уплотнения 108 во втором варианте осуществления соответствует уплотнительным областям 8 а 2 и 8 а 3 бокового уплотнения 8 в первом варианте осуществления. Боковое уплотнение 8 подгузника 1, согласно первому варианту осуществления, можно сконструировать подобно боковому уплотнению 108 подгузника 101, согласно второму варианту осуществления, или боковому уплотнению 108, показанному на фиг. 15 с и 16 с, описанных далее в данном документе. То есть, боковое уплотнение 8 может иметь различные рисунки между уплотнительным рисунком передней стороны и уплотнительным рисунком задней стороны, и уплотнительный рисунок передней стороны и/или уплотнительный рисунок задней стороны могут иметь различные уплотнительные рисунки между уплотнительной областью 8 а 1 (соответствующей концевой области 181) и другими уплотнительными областями 8 а 2 и 8 а 3 (соответствующим области 182). Боковое уплотнение 8 подгузника 1 первого варианта осуществления можно также разработать, чтобы оно имело низкую прочность сплавленного скрепления в уплотнительной области 8 а 1, чем другие части 8 а 2 и 8 а 3, подобно боковому уплотнению 108 подгузника 101 второго варианта осуществления. К наложенной части 7 и боковому уплотнению 8 подгузника 1 первого варианта осуществления можно добавить другие конструкции наложенной части 7 и бокового уплотнения 108 подгузника 101 первого варианта осуществления. Будут описаны материалы, составляющие подгузники 1 и 101. Материалы слоев, составляющих наложенную часть 7, экономически предпочтительно содержат широко применяемую смолу, такую как полипропилен, полиэтилен или полиэфир в качестве легкоплавкого компонента. Легкоплавкие компоненты слоев, составляющих наложенную часть 7, представляют собой предпочтительно материалы одинакового типа или основы. Элементами, составляющими нало- 12020614 женную часть 7 подгузника 1 или 101, являются внешний слой 61 (включая загнутую часть 61 а) и внутренний слой 62 (включая загнутую часть 62 а). То есть, легкоплавкий компонент внешнего слоя 61 и легкоплавкий компонент внутреннего слоя 62 являются предпочтительно компонентами одинаковой базы. Когда легкоплавкими компонентами внешнего слоя 61 и внутреннего слоя 62 являются смолы на основе полипропилена, например, примеры материалов слоев включают нетканый слой, полученный исключительно из волокна на основе гомополимера полипропилена (далее в данном документе гомо ПП), нетканый слой, полученный исключительно из волокна статистического ПП, содержащего небольшое количество этилена, введенного статистически в цепь пропилена, нетканый слой, полученный из параллельного или с оболочкой и сердцевиной конъюгированного волокна, содержащего по меньшей мере 50% смолы гомо ПП или смолы статистического ПП, и другие термопластичные смолы (такие как полиэтиленовая смола или полиэфирная смола), нетканый слой, полученный из смешанного волокна, содержащего по меньшей мере 50% смолы гомо ПП или смолы статистического ПП или другое волокно (такое как вискозное волокно, хлопчатобумажное волокно, полиэтиленовое волокно или полиэфирное волокно) и подобные. Когда легкоплавкие компоненты внешнего слоя 61 и внутреннего слоя представляют собой смолы на основе полиэтилена или полиэфира, термин "одинаковой основы" интерпретируется таким же образом, как смола на основе полипропилена. Когда легкоплавкие компоненты представляют собой смолы на основе полиэтилена, предпочтительными примерами материалов слоев являются нетканые слои, полученные из смешанного волокна, содержащего параллельное или с оболочкой и сердцевиной конъюгированное волокно, содержащее полиэтиленовую смолу в качестве оболочки и полиэфирную смолу в качестве сердцевины, или параллельное или с оболочкой и сердцевиной конъюгированное волокно, содержащее полиэтиленовую смолу в качестве оболочки и полипропиленовую смолу в качестве сердцевины, и подобные. Когда легкоплавкие компоненты представляют собой смолы на основе полиэфиров, предпочтительными примерами материалов слоев являются нетканые слои, полученные из смешанного волокна,содержащего параллельное или конъюгированное с оболочкой и сердцевиной волокно, содержащее полиэфирную смолу с низкой точкой плавления в качестве оболочки и полиэфирную смолу в качестве сердцевины, и подобные. Когда легкоплавкие компоненты элементов, составляющих наложенную часть 7, являются той же основы, выбираемой из полипропилена, полиэтилена и полиэфира, они проявляют удовлетворительную совместимость друг с другом для обеспечения достаточной прочности сплавленного скрепления так, чтобы слои можно было сплавить вместе при низких температурах. Так как для эффективного тиснения не нужны высокие температуры, не сжатые области предотвращаются от затвердевания посредством операции тиснения. В результате, там образуются боковые уплотнения в целом мягкие с предоставлением улучшенного ощущения для прикосновения. Предпочтительно, чтобы все слои, составляющие концевую область 71 талии наложенной части 7,т.е. внешний слой 61 (включая загнутую часть 61 а) и внутренний слой 62 (включая загнутую часть 62 а) подгузника 1, были нетканой тканью с точки зрения мягкости и стоимости. Общая масса единицы поверхности слоев, составляющих концевую область 71 талии наложенной части 7 подгузника 1, т.е. сумма всех масс единицы поверхности внешнего слоя 61 и его загнутой части 61 а (т.е. дважды масса единицы поверхности внешнего слоя 61) и общая масса единицы поверхности внутреннего слоя 62 и его загнутой части 62 а (т.е. дважды масса единицы поверхности внутреннего слоя 62), составляет предпочтительно 120 г/м 2 или более, более предпочтительно 130 г/м 2 или более в терминах упругого сжатия и улучшенного ощущения при прикосновении. Верхний предел общей массы единицы поверхности составляет предпочтительно, но не ограничивается этим, 200 г/м 2, более предпочтительно 180 г/м 2 с экономической точки зрения. В случае подгузника 101 предпочтительно, чтобы как внешний слой 61 (включая загнутую часть 61 а), так и внутренний слой 62 (включая загнутую часть 62 а) были нетканой тканью с точки зрения мягкости и стоимости. Общая масса единицы поверхности слоев, составляющих концевую область 181 талии бокового уплотнения 108 подгузника 101, т.е. сумма всех масс единицы поверхности внешнего слоя 61 и его загнутой части 61 а (т.е. дважды масса единицы поверхности внешнего слоя 61) и общая масса единицы поверхности внутреннего слоя 62 и его загнутой части 62 а (т.е. дважды масса единицы поверхности внутреннего слоя 62), составляет предпочтительно 120 г/м 2 или более, более предпочтительно 130 г/м 2 или более с точки зрения упругого сжатия и улучшенного ощущения при соприкосновении. Верхний предел общей массы единицы поверхности составляет предпочтительно, но не ограничивается этим,200 г/м 2, более предпочтительно 180 г/м 2 с экономической точки зрения. Способ измерения массы единицы поверхности. Каждый из внутреннего слоя 62 и внешнего слоя 61 из подгузника разрезают с получением образца 30 мм на 30 мм, имеющего общую площадь, равную 900 мм 2. Массу образца измеряют с помощью электронных весов, имеющих минимальную дискретность отсчета, равную 1 мг, и массу преобразуют в значение на единицу массы единицы поверхности. Измерение массы единицы поверхности берут на образцах от пяти подгузников (n=5) для получения среднего значения. Отметим, что образец каждый из внутреннего слоя 62 и внешнего слоя 61 вырезают из области, отличной от бокового уплотнения 8 или 108. Если образец не получается с размером 30 мм на 30 мм, вырезают образец с настолько большой поверхностью, насколько возможно и его массу преобразуют на основу единицы поверхности. В случае, когда внутренний слой и внешний слой скреплены адгезивом, таким как термоплавкий адгезив, слои освобождают от адгезива посредством промывания органическим растворителем, например, хлороформом, тщательно высушивают и затем каждый взвешивают. Верхний слой 2, обратный слой 3, абсорбирующий элемент 4 и слой, образующий боковой отворот 51, могут быть из любого материала, которые традиционно используются в абсорбирующих изделиях,включая одноразовые подгузники. Верхний слой 2 может быть образован их проницаемой для жидкости нетканой ткани, перфорированной пленки или их ламината. Обратный слой 3 может быть образован из пленки из смолы или ламината, состоящего из пленки из смолы и нетканой ткани. Абсорбирующий элемент 4 может быть конструкцией волокнистого материала, например, пульпы, или комбинацией волокнистого материала и сверхабсорбирующего полимера, заключенного во внешнюю обертку, такую как ткань или водопроницаемую нетканую ткань. Слой, образующий боковой отворот 51, может быть способным к растяжению пленкой, нетканой тканью, тканой тканью или их ламинатом. Эластичный элемент 52 бокового отворота, эластичный элемент 63 талии, ножной эластичный элемент 64 и эластичный элемент 65 ниже талии могут быть из любого материала, которые традиционно применяют в абсорбирующих изделиях, включая одноразовые подгузники. Например, можно применять эластичные материалы, полученные из натурального каучука, полиуретана, сополимера изопрена и стирола, сополимера бутадиена и стирола или сополимера этилена и -олефина (например, сополимер этилена и этилакрилата). В то время как абсорбирующее изделие изобретения описано, главным образом, со ссылкой на подгузники 1 и 101, натягиваемые абсорбирующие изделия изобретения не ограничиваются подгузниками 1 и 101, и кроме этого можно осуществить различные изменения и модификации. Например, как показано на фиг. 7, шаг Р сплавленных скреплений 81 на уплотнительной области 8 а 1, которая образуется посредством сплавленного скрепления концевой области 71 талии, может быть таким же, как шаг Р' в уплотнительных областях 8 а 2 и 8 а 3, которые образуются посредством сплавленного скрепления областей 72 и 73 ниже концевой области 71 талии, и вместо этого длину d сплавленных скреплений 81 в уплотнительной области 8 а 1 делают короче, чем длину d' сплавленных скреплений 81 в уплотнительных областях 8 а 2 и 8 а 3, обе в продольном направлении (направлении Y), в соответствии с чем, общая длина D1 сплавленных скреплений 81 в уплотнительной области 8 а 1 является короче, чем общая длина D2 и D3 в уплотнительных областях 8 а 2 и 8 а 3 соответственно. В этой модификации шаг Р и Р' сплавленных скреплений 81 в уплотнительной области 8 а 1 и нижних уплотнительных областях 8 а 2 и 8 а 3 составляет предпочтительно от 0,5 до 5,0 мм, более предпочтительно от 1 до 3 мм. Отношение длины d сплавленных скреплений в уплотнительной области 8 а 1 к длинеd' сплавленных скреплений в нижних частях 8 а 2 и 8 а 3 (первый/последний) составляет предпочтительно от 0,2 до 0,8, более предпочтительно от 0,4 до 0,7. Как показано на фиг. 8, отдельные сплавленные скрепления 81 бокового уплотнения 8 могут быть наклонными к направлению ширины бокового уплотнения 8 (направлению X). Направление наклона может быть обратным тому, которое показано на фиг. 8. Как показано на фиг. 9, сплавленные скрепления можно образовать на боковом уплотнении 8 в виде сетки, состоящей из сплавленных скреплений 81, вытянутых в направлении ширины бокового уплотнения 8 (направлении X), и сплавленных скреплений 82,вытянутых в продольном направлении бокового уплотнения 8 (направлении Y), при условии, что вдоль боковых краев бокового уплотнения 8 отсутствует сплавленное скрепление 82. Также на модификациях, показанных на фиг. 8 и 9, такие же эффекты, которые получены в случае подгузника 1, создаются посредством получения общей длины D1 сплавленных скреплений 81 на области 71 конца талии короче, чем общие длины D2 и D3 сплавленных скреплений 81 в областях 72 и 73 ниже области 71 конца талии. В то время как в подгузнике 1 внешний слой 61 и внутренний слой 62 оба согнуты назад вдоль периферийного края We отверстия WO для талии переднего участка А и заднего участка В с получением области 71 конца талии, имеющей комплект из шести слоев, концевая область талии может содержать комплект из шести слоев, полученных посредством сгиба только одного из внешнего слоя 61 и внутреннего слоя 62. Область 72, содержащая комплект из шести слоев, и область 73, содержащая комплект из четырех слоев, которые находятся ниже области 71 конца талии, можно заменить или областью 72, содержащей комплект из шести слоев, или областью 73, содержащей комплект из четырех слоев. В то время как в подгузнике 1 как внешний слой 61, так и внутренний слой 62 загнуты симметрично между передним участком А и задним участком В с образованием загнутых частей (61 а и 61b) и (62 а и 62b) соответственно, слои для изгиба или длина загнутых частей может различаться между передним участком А и задним участком В. Боковое уплотнение 8 не следует образовывать посредством однократного пропускания через зазор для тиснения. Например, боковое уплотнение 8 можно образовать посредством трех операций тиснения с применением ролика для тиснения, имеющего выступы, соответствующие уплотнительной области 8 а 1,- 14020614 ролика для тиснения, имеющего выступы, соответствующие уплотнительной области 8 а 2, и ролика для тиснения, имеющего выступы, соответствующие уплотнительной области 8 а 3. В то время как в подгузнике 101 уплотнительный рисунок передней стороны на стороне переднего участка А состоит из более широких, чем длинных углублений, показанных на фиг. 12 а, и уплотнительный рисунок задней стороны на стороне заднего участка В состоит из более длинных, чем широких углублений, показанных на фиг. 12 с, будут получены такие же эффекты подгузника 101, когда уплотнительный рисунок задней стороны на стороне заднего участка В является рисунком фиг. 12 а, и уплотнительный рисунок передней стороны на стороне переднего участка А является рисунком фиг. 12 с. Один из уплотнительного рисунка передней стороны и уплотнительного рисунка задней стороны может состоять из более широких, чем длинных, углублений 83 и 84 фиг. 15 а, и другой может состоять из наклонных углублений 86, показанных на фиг. 15b. Комбинация этих уплотнительных рисунков предоставляет боковое уплотнение 108, показанное на фиг. 15 с, в котором сильно скрепленные области 93 распределены в направлении плоскости бокового уплотнения, и количество или общая площадь сильно скрепленных областей 93 на концевой области 181 со стороны отверстия для талии является меньше, чем количество или общая площадь сильно скрепленных областей 93 в другой области 182 так, чтобы прочность сплавленного скрепления концевой области 181 была ниже, чем прочность сплавленного скрепления другой области 182. Таким образом, боковое уплотнение, показанное на фиг. 15 с, эффективно предохраняется от вызывания неудобства или раздражения кожи, в то же время сохраняя хорошее упругое сжатие и ощущение соприкосновения с периферийной частью отверстия для талии. Один из уплотнительного рисунка передней стороны и уплотнительного рисунка задней стороны может состоять из наклонных углублений 87, показанных на фиг. 16 а, и другой может состоять из наклонных углублений 88, показанных на фиг. 16b. Комбинация этих уплотнительных рисунков предоставляет боковое уплотнение 108, показанное на фиг. 16 с, в котором сильно скрепленные области 93 распределены в направлении плоскости бокового уплотнения, и количество или общая площадь сильно скрепленных областей 93 на концевой области 181 на стороне отверстия для талии является меньше, чем количество или общая площадь сильно скрепленных областей 93 в другой области 182 так, чтобы прочность сплавленного скрепления концевой области 181 была ниже, чем прочность сплавленного скрепления другой области 182. Таким образом, боковое уплотнение, показанное на фиг. 16 с, эффективно предохраняется от вызывания неудобства или раздражения кожи, в то же время сохраняя удовлетворительное упругое сжатие и ощущение соприкосновения с периферийной частью отверстия для талии. В случае, когда ширина W1 наклонных углублений или более широких, чем длинных углублений,образованных на концевой области 181 со стороны отверстия для талии, и ширина W2 наклонных углублений или более широких, чем длинных углублений, образованных на другой области 182, являются различными, как показано на фиг. 16 а, отношение ширины W1 к ширине W2 (W1/W2) может составлять,например, от 0,2 до 0,8, предпочтительно от 0,3 до 0,5. Ширина W1, указанная на фиг. 15b, 16 а и 16b,находится предпочтительно в таком же интервале, как изложено для длины d' более широких, чем длинных, углублений 83 в подгузнике 101. В то время как в подгузнике 101 внешний слой 61 и внутренний слой 62 оба являются согнутыми назад вдоль периферийного края We отверстия для талии WO переднего участка А и заднего участка В,только один из внешнего слоя 61 и внутреннего слоя 62 может быть согнут назад. Вместо предоставления ниже концевой области 181 можно предоставить одну область 182, уплотнительный рисунок которой отличается от уплотнительного рисунка 181, две или более областей 182,каждая имеющая уплотнительный рисунок, отличающийся от уплотнительного рисунка 181, ниже концевой области 181. В этой модификации также концевая область 181 должна иметь наибольшую прочность сплавленных скреплений. В то время как в подгузнике 101 как внешний слой 61, так и внутренний слой 62 загибаются симметрично между передней областью А и задней областью В с образованием загнутых частей (61 а и 61b) и (62 а и 62b) соответственно, слои, которые следует загнуть, или длина загнутых частей может быть различной между передним участком А и задним участком В. Натягиваемые абсорбирующие изделия согласно изобретению включают не только одноразовые натягиваемые подгузники, но и другие натягиваемые абсорбирующие изделия, такие как гигиенические пеленки типа трусов. По отношению к частностям, которые не описаны для одного варианта осуществления, соответствующе применяются подобные детали других вариантов осуществлений, и частности, описанные, как характеристики одного варианта осуществления, соответствующе применяются для других вариантов осуществлений. Частности каждого из вышеупомянутых вариантов осуществления соответствующе взаимно заменяются друг другом. Промышленная применимость Натягиваемое абсорбирующее изделие изобретения почти не вызывает неудобство или раздражение кожи на своих боковых уплотнениях, проявляет удовлетворительное упругое сжатие и ощущение при прикосновении к своей части талии и обеспечивает превосходное удобство для пользователя. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Абсорбирующее изделие типа трусов, содержащее переднюю поясную область, имеющую части края боковой стороны, и заднюю поясную область, имеющую части края боковой стороны, причем части края боковой стороны передней поясной области и части края боковой стороны задней поясной области образуют наложенные части, которые скреплены сплавлением с образованием пары боковых уплотнений, причем наложенные части, каждая, имеют концевую поясную область на стороне поясного отверстия, причем концевая поясная область содержит комплект большего количества слоев, чем любая другая область наложенной части, причем комплект слоев как на передней поясной области, так и на задней поясной области выполнен с возможностью растяжения между наложенными частями в передней и задней поясных областях соответственно, причем боковое уплотнение имеет множество сплавленных креплений, каждое из которых простирается в поперечном направлении, образованном в каждой из первой уплотнительной области, образованной посредством скрепления сплавлением концевой поясной области, и из другой уплотнительной области, образованной посредством скрепления сплавлением другой области ниже концевой поясной области, причем боковое уплотнение имеет меньшую общую длину сплавленных скреплений на единицу длины в своем продольном направлении, измеренном вдоль прилегающего к коже бокового края в первой уплотнительной области, чем в любой другой уплотнительной области, причем сплавленные крепления в первой уплотнительной области, каждое, имеют такую же ширину (d), как сплавленные крепления в других уплотнительных областях, причем шаг (Р) сплавленных креплений в первой уплотнительной области больше, чем шаг (Р') сплавленных креплений в других уплотнительных областях. 2. Изделие по п.1, содержащее удлиненный абсорбирующий комплект, имеющий верхний слой и абсорбирующий элемент, и внешнее покрытие, расположенное на обращенной к предмету одежды стороне абсорбирующего комплекта для фиксации абсорбирующего комплекта, причем внешнее покрытие содержит внешний слой, определяющий наружную поверхность абсорбирующего изделия, и внутренний слой, наложенный на внутреннюю сторону внешнего слоя, причем внешнее покрытие образует наложенные части. 3. Изделие по п.2, в котором внешний и/или внутренний слои загнуты вдоль линии, расположенной снаружи продольных концов абсорбирующего комплекта во внутренний слой с образованием загнутой части, и концевая поясная область представляет собой область наложенной части, которая содержит загнутую часть внешнего и/или внутреннего слоев. 4. Изделие по любому одному из пп.1-3, в котором боковое уплотнение имеет более низкую прочность сплавленного скрепления в концевой поясной области, чем в другой области ниже концевой поясной области. 5. Изделие по любому одному из пп.1-4, в котором боковое уплотнение имеет уплотнительный рисунок передней стороны, образованный посредством сжатия стороны передней поясной области, и уплотнительный рисунок задней стороны, образованный посредством сжатия стороны задней поясной области, и содержит концевую область на стороне поясного отверстия и другую область, причем уплотнительный рисунок передней стороны и уплотнительный рисунок задней стороны отличаются друг от друга, причем уплотнительный рисунок передней стороны или уплотнительный рисунок задней стороны различаются между концевой поясной областью и другой областью. 6. Изделие по п.5, в котором вдоль прилегающего к коже бокового края бокового уплотнения отсутствует наложение между уплотнительным рисунком передней стороны и уплотнительным рисунком задней стороны. 7. Изделие по п.5 или 6, в котором концевая поясная область, имеющая уплотнительный рисунок,отличающийся от рисунка в другой области, находится в области наложенной части, которая содержит наибольшее количество укомплектованных слоев.
