Наполнительный клапан смывного бачка и способ его действия

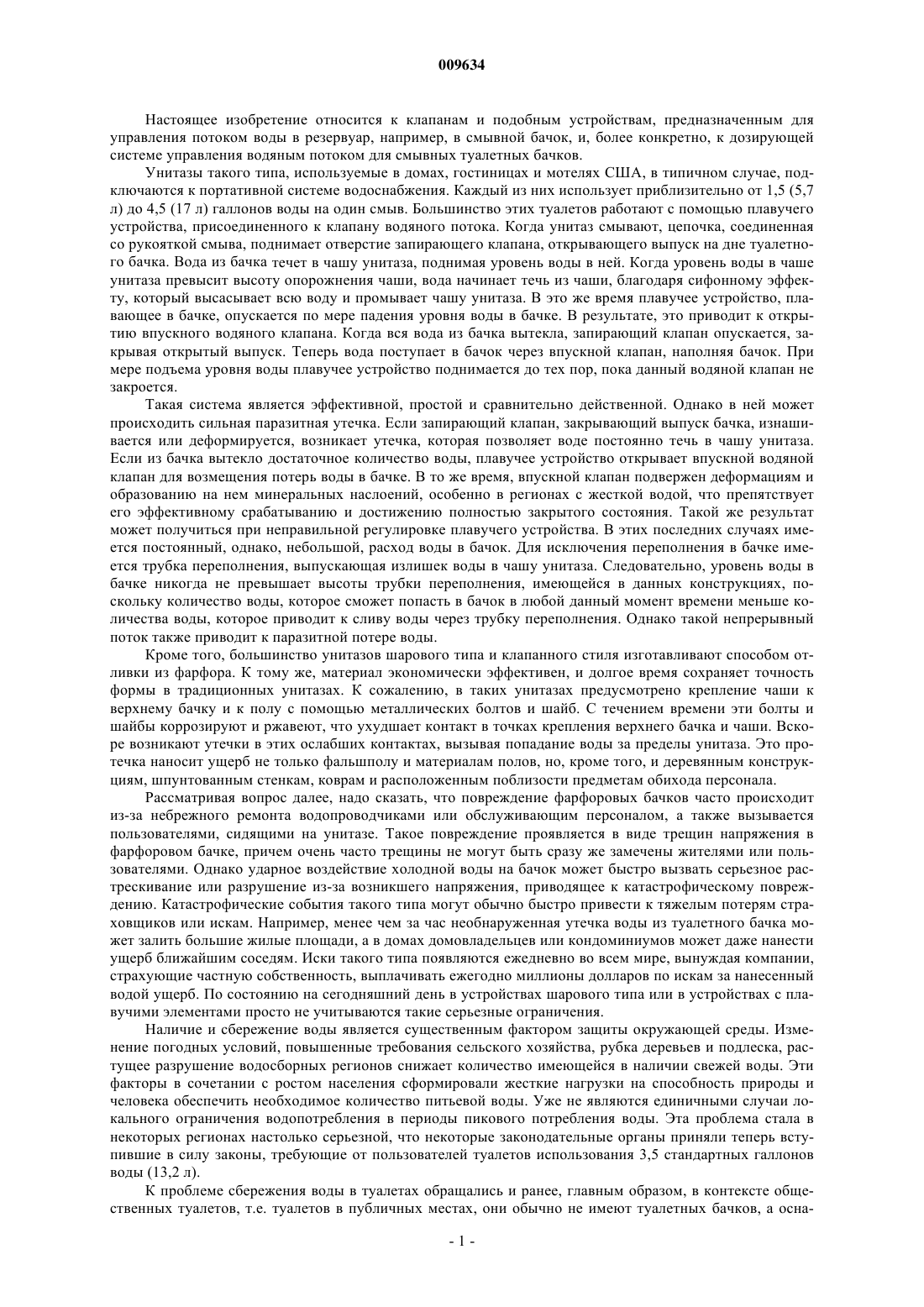

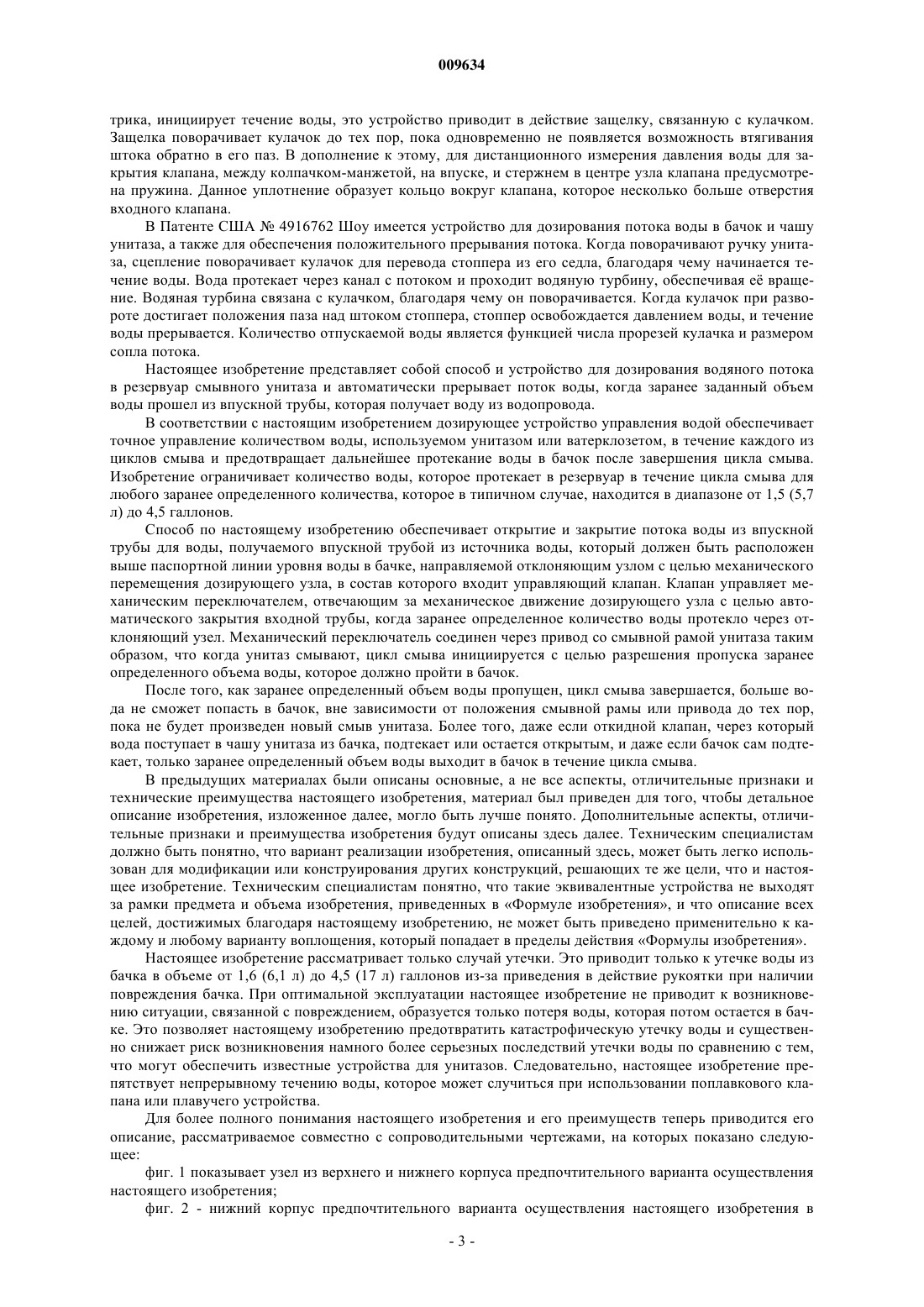

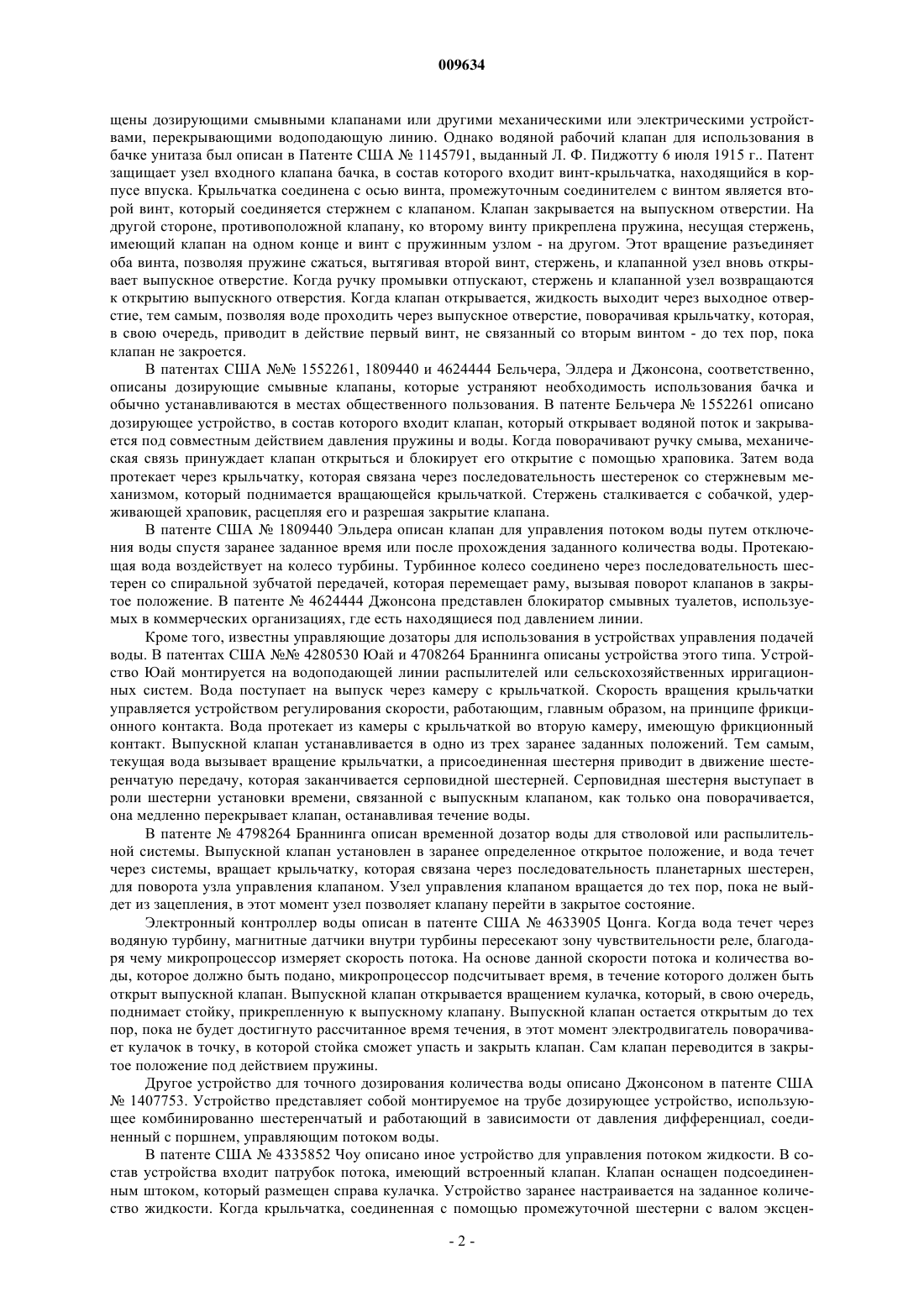

009634 Настоящее изобретение относится к клапанам и подобным устройствам, предназначенным для управления потоком воды в резервуар, например, в смывной бачок, и, более конкретно, к дозирующей системе управления водяным потоком для смывных туалетных бачков. Унитазы такого типа, используемые в домах, гостиницах и мотелях США, в типичном случае, подключаются к портативной системе водоснабжения. Каждый из них использует приблизительно от 1,5 (5,7 л) до 4,5 (17 л) галлонов воды на один смыв. Большинство этих туалетов работают с помощью плавучего устройства, присоединенного к клапану водяного потока. Когда унитаз смывают, цепочка, соединенная со рукояткой смыва, поднимает отверстие запирающего клапана, открывающего выпуск на дне туалетного бачка. Вода из бачка течет в чашу унитаза, поднимая уровень воды в ней. Когда уровень воды в чаше унитаза превысит высоту опорожнения чаши, вода начинает течь из чаши, благодаря сифонному эффекту, который высасывает всю воду и промывает чашу унитаза. В это же время плавучее устройство, плавающее в бачке, опускается по мере падения уровня воды в бачке. В результате, это приводит к открытию впускного водяного клапана. Когда вся вода из бачка вытекла, запирающий клапан опускается, закрывая открытый выпуск. Теперь вода поступает в бачок через впускной клапан, наполняя бачок. При мере подъема уровня воды плавучее устройство поднимается до тех пор, пока данный водяной клапан не закроется. Такая система является эффективной, простой и сравнительно действенной. Однако в ней может происходить сильная паразитная утечка. Если запирающий клапан, закрывающий выпуск бачка, изнашивается или деформируется, возникает утечка, которая позволяет воде постоянно течь в чашу унитаза. Если из бачка вытекло достаточное количество воды, плавучее устройство открывает впускной водяной клапан для возмещения потерь воды в бачке. В то же время, впускной клапан подвержен деформациям и образованию на нем минеральных наслоений, особенно в регионах с жесткой водой, что препятствует его эффективному срабатыванию и достижению полностью закрытого состояния. Такой же результат может получиться при неправильной регулировке плавучего устройства. В этих последних случаях имеется постоянный, однако, небольшой, расход воды в бачок. Для исключения переполнения в бачке имеется трубка переполнения, выпускающая излишек воды в чашу унитаза. Следовательно, уровень воды в бачке никогда не превышает высоты трубки переполнения, имеющейся в данных конструкциях, поскольку количество воды, которое сможет попасть в бачок в любой данный момент времени меньше количества воды, которое приводит к сливу воды через трубку переполнения. Однако такой непрерывный поток также приводит к паразитной потере воды. Кроме того, большинство унитазов шарового типа и клапанного стиля изготавливают способом отливки из фарфора. К тому же, материал экономически эффективен, и долгое время сохраняет точность формы в традиционных унитазах. К сожалению, в таких унитазах предусмотрено крепление чаши к верхнему бачку и к полу с помощью металлических болтов и шайб. С течением времени эти болты и шайбы коррозируют и ржавеют, что ухудшает контакт в точках крепления верхнего бачка и чаши. Вскоре возникают утечки в этих ослабших контактах, вызывая попадание воды за пределы унитаза. Это протечка наносит ущерб не только фальшполу и материалам полов, но, кроме того, и деревянным конструкциям, шпунтованным стенкам, коврам и расположенным поблизости предметам обихода персонала. Рассматривая вопрос далее, надо сказать, что повреждение фарфоровых бачков часто происходит из-за небрежного ремонта водопроводчиками или обслуживающим персоналом, а также вызывается пользователями, сидящими на унитазе. Такое повреждение проявляется в виде трещин напряжения в фарфоровом бачке, причем очень часто трещины не могут быть сразу же замечены жителями или пользователями. Однако ударное воздействие холодной воды на бачок может быстро вызвать серьезное растрескивание или разрушение из-за возникшего напряжения, приводящее к катастрофическому повреждению. Катастрофические события такого типа могут обычно быстро привести к тяжелым потерям страховщиков или искам. Например, менее чем за час необнаруженная утечка воды из туалетного бачка может залить большие жилые площади, а в домах домовладельцев или кондоминиумов может даже нанести ущерб ближайшим соседям. Иски такого типа появляются ежедневно во всем мире, вынуждая компании,страхующие частную собственность, выплачивать ежегодно миллионы долларов по искам за нанесенный водой ущерб. По состоянию на сегодняшний день в устройствах шарового типа или в устройствах с плавучими элементами просто не учитываются такие серьезные ограничения. Наличие и сбережение воды является существенным фактором защиты окружающей среды. Изменение погодных условий, повышенные требования сельского хозяйства, рубка деревьев и подлеска, растущее разрушение водосборных регионов снижает количество имеющейся в наличии свежей воды. Эти факторы в сочетании с ростом населения сформировали жесткие нагрузки на способность природы и человека обеспечить необходимое количество питьевой воды. Уже не являются единичными случаи локального ограничения водопотребления в периоды пикового потребления воды. Эта проблема стала в некоторых регионах настолько серьезной, что некоторые законодательные органы приняли теперь вступившие в силу законы, требующие от пользователей туалетов использования 3,5 стандартных галлонов воды (13,2 л). К проблеме сбережения воды в туалетах обращались и ранее, главным образом, в контексте общественных туалетов, т.е. туалетов в публичных местах, они обычно не имеют туалетных бачков, а осна-1 009634 щены дозирующими смывными клапанами или другими механическими или электрическими устройствами, перекрывающими водоподающую линию. Однако водяной рабочий клапан для использования в бачке унитаза был описан в Патенте США 1145791, выданный Л. Ф. Пиджотту 6 июля 1915 г Патент защищает узел входного клапана бачка, в состав которого входит винт-крыльчатка, находящийся в корпусе впуска. Крыльчатка соединена с осью винта, промежуточным соединителем с винтом является второй винт, который соединяется стержнем с клапаном. Клапан закрывается на выпускном отверстии. На другой стороне, противоположной клапану, ко второму винту прикреплена пружина, несущая стержень,имеющий клапан на одном конце и винт с пружинным узлом - на другом. Этот вращение разъединяет оба винта, позволяя пружине сжаться, вытягивая второй винт, стержень, и клапанной узел вновь открывает выпускное отверстие. Когда ручку промывки отпускают, стержень и клапанной узел возвращаются к открытию выпускного отверстия. Когда клапан открывается, жидкость выходит через выходное отверстие, тем самым, позволяя воде проходить через выпускное отверстие, поворачивая крыльчатку, которая,в свою очередь, приводит в действие первый винт, не связанный со вторым винтом - до тех пор, пока клапан не закроется. В патентах США 1552261, 1809440 и 4624444 Бельчера, Элдера и Джонсона, соответственно,описаны дозирующие смывные клапаны, которые устраняют необходимость использования бачка и обычно устанавливаются в местах общественного пользования. В патенте Бельчера 1552261 описано дозирующее устройство, в состав которого входит клапан, который открывает водяной поток и закрывается под совместным действием давления пружины и воды. Когда поворачивают ручку смыва, механическая связь принуждает клапан открыться и блокирует его открытие с помощью храповика. Затем вода протекает через крыльчатку, которая связана через последовательность шестеренок со стержневым механизмом, который поднимается вращающейся крыльчаткой. Стержень сталкивается с собачкой, удерживающей храповик, расцепляя его и разрешая закрытие клапана. В патенте США 1809440 Эльдера описан клапан для управления потоком воды путем отключения воды спустя заранее заданное время или после прохождения заданного количества воды. Протекающая вода воздействует на колесо турбины. Турбинное колесо соединено через последовательность шестерен со спиральной зубчатой передачей, которая перемещает раму, вызывая поворот клапанов в закрытое положение. В патенте 4624444 Джонсона представлен блокиратор смывных туалетов, используемых в коммерческих организациях, где есть находящиеся под давлением линии. Кроме того, известны управляющие дозаторы для использования в устройствах управления подачей воды. В патентах США 4280530 Юай и 4708264 Браннинга описаны устройства этого типа. Устройство Юай монтируется на водоподающей линии распылителей или сельскохозяйственных ирригационных систем. Вода поступает на выпуск через камеру с крыльчаткой. Скорость вращения крыльчатки управляется устройством регулирования скорости, работающим, главным образом, на принципе фрикционного контакта. Вода протекает из камеры с крыльчаткой во вторую камеру, имеющую фрикционный контакт. Выпускной клапан устанавливается в одно из трех заранее заданных положений. Тем самым,текущая вода вызывает вращение крыльчатки, а присоединенная шестерня приводит в движение шестеренчатую передачу, которая заканчивается серповидной шестерней. Серповидная шестерня выступает в роли шестерни установки времени, связанной с выпускным клапаном, как только она поворачивается,она медленно перекрывает клапан, останавливая течение воды. В патенте 4798264 Браннинга описан временной дозатор воды для стволовой или распылительной системы. Выпускной клапан установлен в заранее определенное открытое положение, и вода течет через системы, вращает крыльчатку, которая связана через последовательность планетарных шестерен,для поворота узла управления клапаном. Узел управления клапаном вращается до тех пор, пока не выйдет из зацепления, в этот момент узел позволяет клапану перейти в закрытое состояние. Электронный контроллер воды описан в патенте США 4633905 Цонга. Когда вода течет через водяную турбину, магнитные датчики внутри турбины пересекают зону чувствительности реле, благодаря чему микропроцессор измеряет скорость потока. На основе данной скорости потока и количества воды, которое должно быть подано, микропроцессор подсчитывает время, в течение которого должен быть открыт выпускной клапан. Выпускной клапан открывается вращением кулачка, который, в свою очередь,поднимает стойку, прикрепленную к выпускному клапану. Выпускной клапан остается открытым до тех пор, пока не будет достигнуто рассчитанное время течения, в этот момент электродвигатель поворачивает кулачок в точку, в которой стойка сможет упасть и закрыть клапан. Сам клапан переводится в закрытое положение под действием пружины. Другое устройство для точного дозирования количества воды описано Джонсоном в патенте США 1407753. Устройство представляет собой монтируемое на трубе дозирующее устройство, использующее комбинированно шестеренчатый и работающий в зависимости от давления дифференциал, соединенный с поршнем, управляющим потоком воды. В патенте США 4335852 Чоу описано иное устройство для управления потоком жидкости. В состав устройства входит патрубок потока, имеющий встроенный клапан. Клапан оснащен подсоединенным штоком, который размещен справа кулачка. Устройство заранее настраивается на заданное количество жидкости. Когда крыльчатка, соединенная с помощью промежуточной шестерни с валом эксцен-2 009634 трика, инициирует течение воды, это устройство приводит в действие защелку, связанную с кулачком. Защелка поворачивает кулачок до тех пор, пока одновременно не появляется возможность втягивания штока обратно в его паз. В дополнение к этому, для дистанционного измерения давления воды для закрытия клапана, между колпачком-манжетой, на впуске, и стержнем в центре узла клапана предусмотрена пружина. Данное уплотнение образует кольцо вокруг клапана, которое несколько больше отверстия входного клапана. В Патенте США 4916762 Шоу имеется устройство для дозирования потока воды в бачок и чашу унитаза, а также для обеспечения положительного прерывания потока. Когда поворачивают ручку унитаза, сцепление поворачивает кулачок для перевода стоппера из его седла, благодаря чему начинается течение воды. Вода протекает через канал с потоком и проходит водяную турбину, обеспечивая е вращение. Водяная турбина связана с кулачком, благодаря чему он поворачивается. Когда кулачок при развороте достигает положения паза над штоком стоппера, стоппер освобождается давлением воды, и течение воды прерывается. Количество отпускаемой воды является функцией числа прорезей кулачка и размером сопла потока. Настоящее изобретение представляет собой способ и устройство для дозирования водяного потока в резервуар смывного унитаза и автоматически прерывает поток воды, когда заранее заданный объем воды прошел из впускной трубы, которая получает воду из водопровода. В соответствии с настоящим изобретением дозирующее устройство управления водой обеспечивает точное управление количеством воды, используемом унитазом или ватерклозетом, в течение каждого из циклов смыва и предотвращает дальнейшее протекание воды в бачок после завершения цикла смыва. Изобретение ограничивает количество воды, которое протекает в резервуар в течение цикла смыва для любого заранее определенного количества, которое в типичном случае, находится в диапазоне от 1,5 (5,7 л) до 4,5 галлонов. Способ по настоящему изобретению обеспечивает открытие и закрытие потока воды из впускной трубы для воды, получаемого впускной трубой из источника воды, который должен быть расположен выше паспортной линии уровня воды в бачке, направляемой отклоняющим узлом с целью механического перемещения дозирующего узла, в состав которого входит управляющий клапан. Клапан управляет механическим переключателем, отвечающим за механическое движение дозирующего узла с целью автоматического закрытия входной трубы, когда заранее определенное количество воды протекло через отклоняющий узел. Механический переключатель соединен через привод со смывной рамой унитаза таким образом, что когда унитаз смывают, цикл смыва инициируется с целью разрешения пропуска заранее определенного объема воды, которое должно пройти в бачок. После того, как заранее определенный объем воды пропущен, цикл смыва завершается, больше вода не сможет попасть в бачок, вне зависимости от положения смывной рамы или привода до тех пор,пока не будет произведен новый смыв унитаза. Более того, даже если откидной клапан, через который вода поступает в чашу унитаза из бачка, подтекает или остается открытым, и даже если бачок сам подтекает, только заранее определенный объем воды выходит в бачок в течение цикла смыва. В предыдущих материалах были описаны основные, а не все аспекты, отличительные признаки и технические преимущества настоящего изобретения, материал был приведен для того, чтобы детальное описание изобретения, изложенное далее, могло быть лучше понято. Дополнительные аспекты, отличительные признаки и преимущества изобретения будут описаны здесь далее. Техническим специалистам должно быть понятно, что вариант реализации изобретения, описанный здесь, может быть легко использован для модификации или конструирования других конструкций, решающих те же цели, что и настоящее изобретение. Техническим специалистам понятно, что такие эквивалентные устройства не выходят за рамки предмета и объема изобретения, приведенных в Формуле изобретения, и что описание всех целей, достижимых благодаря настоящему изобретению, не может быть приведено применительно к каждому и любому варианту воплощения, который попадает в пределы действия Формулы изобретения. Настоящее изобретение рассматривает только случай утечки. Это приводит только к утечке воды из бачка в объеме от 1,6 (6,1 л) до 4,5 (17 л) галлонов из-за приведения в действие рукоятки при наличии повреждения бачка. При оптимальной эксплуатации настоящее изобретение не приводит к возникновению ситуации, связанной с повреждением, образуется только потеря воды, которая потом остается в бачке. Это позволяет настоящему изобретению предотвратить катастрофическую утечку воды и существенно снижает риск возникновения намного более серьезных последствий утечки воды по сравнению с тем,что могут обеспечить известные устройства для унитазов. Следовательно, настоящее изобретение препятствует непрерывному течению воды, которое может случиться при использовании поплавкового клапана или плавучего устройства. Для более полного понимания настоящего изобретения и его преимуществ теперь приводится его описание, рассматриваемое совместно с сопроводительными чертежами, на которых показано следующее: фиг. 1 показывает узел из верхнего и нижнего корпуса предпочтительного варианта осуществления настоящего изобретения; фиг. 2 - нижний корпус предпочтительного варианта осуществления настоящего изобретения в-3 009634 изометрической проекции; фиг. 3 показывает верхний корпус предпочтительного варианта осуществления настоящего изобретения в изометрической проекции; на фиг. 4 в изометрической проекции показан вид сверху на верхний корпус по фиг. 3, показывающий внутреннюю часть корпуса узла для предпочтительного варианта осуществления; на фиг. 5 в изометрической проекции вид сверху на дивертор. на фиг. 6 в изометрической проекции вид снизу на дивертор по фиг. 5; на фиг. 7 - мембрана в изометрической проекции; на фиг. 8 - вид снизу на конус в изометрической проекции; на фиг. 9 в изометрической проекции показан вид сверху на конус по фиг. 8; на фиг. 10 в изометрической проекции вид сверху на водяную турбину; на фиг. 11 в изометрической проекции вид сверху на водяную турбину по фиг. 10; на фиг. 12 в изометрической проекции вид сверху на шестерню в узле шестерен для предпочтительного варианта осуществления изобретения; на фиг. 13 - узел шестерен для предпочтительного варианта осуществления изобретения. на фиг. 14 - верхняя шестерня, используемая в узле шестерен, показанном на фиг. 13. на фиг. 15 - узел клапана при закрытом состоянии клапана; на фиг. 16 - узел клапана при открытом состоянии клапана; на фиг. 17 в изометрической проекции показан вид сверху на герметизирующую раму; на фиг. 18 в изометрической проекции вид снизу на герметизирующую раму, показанную на фиг. 17; на фиг. 19 - кулачок в изометрической проекции; на фиг. 20 в изометрической проекции вид сверху на корпус управления; на фиг. 21 в изометрической проекции вид снизу на корпус управления, показанный на фиг. 20; на фиг. 22 показан верхний привод в изометрической проекции; на фиг. 23, 24 и 25 показана работа узла привода и на фиг. 22 - нижний привод в изометрической проекции. Узел предпочтительного варианта осуществления настоящего изобретения частично показан на фиг. 1, содержащий нижний корпус 10 и верхний корпус 12. Самая верхняя часть верхнего корпуса 12 представляет собой корпус 14 дозирующего узла. Изометрические проекции нижнего корпуса 10 и верхнего корпуса 12 показаны, соответственно, на фиг. 2 и 3, где сходные части имеют сходную нумерацию. Как можно видеть, нижний корпус 10 имеет выступы 16, которые входят в щель выступающей полости 18 корпуса 12. Когда нижний корпус 10 вставляется в верхний корпус 12, внешняя оболочка 20 нижнего корпуса 10 плотно входит внутрь наружной оболочки 22 верхнего корпуса 12. Далее, впускная труба 24 верхнего корпуса 12 плотно входит во впускную трубу 24 верхнего корпуса 12 для предотвращения утечки воды между нижней областью впускной трубы 24 и внутренним объемом впускной трубы 26. Нижний корпус 10 проходит в верхний корпус 12 и фиксируется неподвижно вставкой штифта в отверстие 20 через полость выступов 18 через зазор между выступами 16. Это позволяет разместить узел дозатора внутри корпуса узла 14 выше водяной линии, при которой бачок наполняется, поскольку иногда этого требуют санитарно-технические правила. Нижний корпус 10 содержит резьбовой торец 32, который соединяется с впускным фитингом на дне бачка унитаза известным способом. Впускной фитинг принимает воду из водопроводной линии, подающейся с помощью водопровода холодного водоснабжения обычной внутренней водопроводной системы. Манжета 34 предусмотрена для предотвращения утечки для поддержания узла на фиг. 1 в строго вертикальном положении. Вода протекает в трубу 26 из водопроводной линии через резьбовой торец 32 и проходит под давлением через впускную трубу 26 и впускную трубу 24 верхнего торца 36 трубы 24. Тем самым, подача воды осуществляется в корпус узла 14, который размещается таким образом, чтобы впускная труба 26 и впускная труба 24 образовали впускную трубу, которая пропускает воду, поступающую из водопроводной линии до уровня выше водяной линии бачка. Кроме того, на фиг. 3 показан выпуск переполнения 38, прорезь поддержания корпуса переполнения 40 и корпус привода 42. Выпуск переполнения 38 просто позволяет излишней воде переливаться в трубу переполнения в случае переполнения, как это требуется санитарно-техническими нормами. Прорезь поддержания корпуса управления 40 и корпус привода 42 будут обсуждены ниже совместно с узлом и работой предпочтительного варианта осуществления изобретения. На фиг. 4 в изометрической проекции показан верхний корпус 12, видна внутренняя часть корпуса узла 14. Фиксатор отклонения воды (дивертор) 44 можно видеть на верхнем торце 36 впускной трубы 24,который, предпочтительно, отформован заодно вместе с фиксатором отклонения 44. Фиксатор отклонения воды 44 прикрепляется и монтируется на внутренней стенке наружной оболочки 22 с помощью крепежа 44, который равномерно размещен вокруг образующей внутренней стенки наружной оболочки 22. Наружный диаметр фиксатора отклонения 44 достаточно мал, чтобы внутренний диаметр наружной оболочки 22 разрешал воде, которая проходит вверх и из верхнего торца 36 впускной трубы 24 для сво-4 009634 бодного протекания между ними вниз, и выходить из нижнего торца нижнего корпуса 12 через выпускные отверстия 47, распределенные около периферии наружной оболочки 20. Тем самым, наружные оболочки 20 и 22 образуют выпускную трубу, которая выпускает воду, получаемую от дивертора, в бачок. В фиксатор отклонения 44 съемно вставляется дивертор 48, как показано в изометрической проекции вида сверху на фиг. 5. Рбра 50 дивертора 48 плотно вставлены в прорези 52 между прорезями выступов 54 фиксатора отклонения 44. Вид снизу в изометрической проекции на дивертор 48 показан на фиг. 6. При открытом состоянии клапана, как это будет описано подробно далее, каналы 56 будут направлять воду, поднимая вверх из впускной трубы 24, так что вода течет вдоль вертикальных стенок 58 каждого из ребер 50. Выше дивертора 48 съемным образом может быть вставлена тонкая диафрагма, которая имеет небольшое отверстие 62 в своем центре, как показано на фиг. 7. Диафрагма будет, при закрытом состоянии клапана, герметизировать торец 36 трубы 24 и предотвращать течение воды из каналов 56. Выше диафрагмы съемным образом может быть вставлен конус 66, показанный на фиг. 8, с ребрами 68, которые все вместе согласуются с прорезными ребрами 54 дивертора 48. В центре вогнутой нижней поверхности конуса 66 находится небольшое отверстие 72, которое пропускает воду вверх через направленную вверх трубу 74 конуса 66, когда клапан находится в открытом состоянии. Вид сверху в изометрической проекции на конус 66 показан на фиг. 9. Как можно видеть, отверстие 76 вверху трубы 74 позволяет воде протекать из трубы 74, когда клапан находится в открытом состоянии. На фиг. 10 показан вид сверху в изометрической проекции на водяную турбину 78. Турбина 78 может быть съемным образом вставлена через конус 66 так, чтобы обращенная вверх часть трубы 74 конуса 66 проходила через центральное отверстие 80 турбины 78. Фиг. 11 показывает вид снизу в изометрической проекции на водяную турбину 78. Как можно видеть, турбина содержит внутренние лопатки 87. При открытом состоянии клапана, вода, протекающая через каналы 56, поскольку она канализируется вертикальными стенками 58 ребер 50, будет ударять по лопаткам 87 турбины 78 под углом примерно 30 угловых градусов. Это приводит к вращению водяной турбины 78 вокруг оси, проходящей через аксиальный центр трубы 74 конуса 66. В свою очередь, это вызывает концентричное вращение малой шестерни интегрально отформованной на верхней поверхности турбины 78. Тем самым, дивертор 48 канализирует поток воды, принимаемой из впускной трубы, образованной трубами 24 и 26, вызывая механическое перемещение, чувствительное к канализированному потоку. Верхняя поверхность 84 турбины 78 приблизительно промывается вместе с горизонтальной поверхностью корпуса узла 14, показанного на фиг. 4. Шестерня 89 может быть съемным образом поставлена на стойку шестерни 88, как показано в изометрической проекции на фиг. 12 так, что опора шестерни 88 проходит через центральное отверстие 90 шестерни 89, а также так, чтобы зубья 92 шестерни 89 сцепились с зубьями малой шестерни 82 на верхней поверхности турбины 78. Тем самым, когда вода вызывает вращение малой шестерни 82 турбины 78, будет происходить вращение малой шестерни 82 турбины 89 вокруг вертикальной оси, проходящей через аксиальный центр опоры шестерни 88. На фиг. 13 показана упрощенная иллюстрация узла шестерен по настоящему изобретению для дозирования потока воды в унитаз. Как описано выше, водяная турбина 78 вставляется на трубу 74 конуса 66 (не показано на фиг. 13), а шестерня 89 вставляется на стойку шестерни 88 так, чтобы ее зубья сцепились с малой шестерней 82 турбины 78. На шестерне 89 интегрально отформована малая шестерня 92,которая вращается концентрично с шестерней 89. Другая шестерня, почти идентичная по размерам и форме шестерне 89, вставляется на обращенную вверх часть трубы 74 конуса 66 так, что труба 74 проходит через центральное отверстие в шестерне 94 и так, что наружный зубец шестерни совмещается с малой внутренней шестерней 92 шестерни 89. Тем самым, когда вода приводит к вращению шестерни 89, будет происходить вращение шестерни вокруг вертикальной оси, проходящей через аксиальный центр трубы 74. Малая внутренняя шестерня 96, интегрально отформованная на шестерне, вращается концентрично с шестерней. Другая шестерня 98, в значительной степени идентичная по размеру и форме шестерням 89, вставляется на опору шестерни 88 таким образом, что ее наружный зубец совмещается с внутренней шестерней 96 шестерни. Тем самым, шестерня 98 вращается из-за вращения шестерни 96, которая вращается вокруг вертикальной оси, проходящей через аксиальный центр опоры шестерни 88. Малая внутренняя шестерня 100, отформованная интегрально на шестерне 98, вращается концентрично с шестерней 98. Наконец, верхняя шестерня 102, показанная отдельно на фиг. 14, вставляется в трубу 74 таким образом, что е наружный зубец 106 зацепляется с зубцом малой внутренней шестерни 100. Тем самым,верхняя шестерня 102 вращается шестерней 100 для поворота вокруг вертикальной оси, проходящей через аксиальный центр трубы 74. Отметим, что верхняя шестерня 102 содержит, кроме того, концентричный выступ 110. Когда узел шестерен по настоящему изобретению собирается, труба 74 конуса 66 проходит несколько выше выступа 100 так, что герметизирующая рама, описанная ниже, может герметизировать и предотвращать течение воды из верхнего торца 74 конуса 66 при закрытом состоянии клапана. Кроме того, отметим, что верхняя шестерня 102 содержит в своем составе ряд полукруглых вертикальных ребер 112, интегрально отформованных на верхней шестерне 102 и разделенных зазорами 114. Как будет объяснено далее более подробно, полукруглые ребра 112 образуют часть механизма управления-5 009634 для герметизации и разгерметизации трубы 74. При закрытом положении клапана отсутствует течение воды из верхнего торца 36 внутренней трубы 24 и, следовательно, турбина 78 не вызывает вращения. При открытом состоянии клапана вода течет из верхнего торца 36 внутренней трубы 24 и канализируется дивертором 48 в ряд равноразнесенных потоков вокруг периферии дивертора 48, тем самым ударяя по ребрам 87 водяной турбины 78, и вызывает вращение турбины 78. Вращение турбины 78 приводит к вращению верхней шестерни 102 через промежуточные шестерни, находящиеся между ними. Фиг. 15 и 16 функционально иллюстрируют работу узла клапана по настоящему изобретению. При закрытом положении, показанном на фиг. 15, герметизирующая рама, под которой находится эластомер 118, принудительно переводится вниз пружиной (не показана), заставляя эластомер 118 герметизировать отверстие 76 на верхнем торце трубы 74, которая проходит через отверстие 105 несколько выше части с цилиндрическим выступом 220 верхней шестерни 102. Вид сверху и вид снизу в изометрической проекции на герметизирующую раму 116 показан на фиг. 17 и 18, соответственно. Прямоугольный выступ 122, идущий вниз от герметизирующей рамы 116 образует механизм, в который вставляется плоский гибкий прямоугольный эластомер 118 (на фиг. 17 и 18 не показан). Толщина эластомера 118 такова, что он может быть сжат и съемным образом вставлен поперечно в прорезь 120, образованную прямоугольным выступом 122. Если возвратиться к фиг. 15, при закрытом положении клапана, когда герметизирующая рама 116 герметизирует торец трубы 74, направленному вверх давлению воды Р 1 противодействует направленное вниз давление Р 2, так что разность выше Р 1, тем самым, диафрагма удерживается у верхнего торца 36 трубы 24. При закрытом состоянии клапана отсутствует поток воды из трубы 24, а турбина 78 не вращается. На фиг. 16 показан клапан в открытом состоянии. Герметизирующая рама поднимается, позволяя воде протекать из отверстия 76 трубы 74 конуса 66. Это дает возможность диафрагме давить вверх на вогнутую нижнюю поверхность 70 конуса 66 и, кроме того, позволяет воде протекать вверх через отверстие 62 диафрагмы. Когда диафрагма принудительно поднимается под действием давления воды в трубе 24, вода может вытекать из торца 36 трубы 24 против диафрагмы, которая направляет воду вниз через дивертор 48 (на фиг. 15 и 16 не показано), в общем случае, в направлении стрелки, показанной на фиг. 16. Более конкретно, при открытом состоянии клапана вода течет поперечно через каналы 56 дивертора 48 и ударяет по ребрам 87 водяной турбины 78, благодаря чему турбина 78 вращается. Вода, вышедшая из трубы 24, затем течет вниз и попадает в бачок через отверстия 47, равноразнесенные вокруг образующей нижнего корпуса 10. Это позволяет воде течь в бачок при открытом положении клапана. Тем самым,конус 66 и диафрагма действуют в качестве клапана управления, который позволяет воде течь из впускной трубы в дивертор, когда клапан открывается, и которая запрещает течение воды из впускной трубы,когда клапан закрывается. Подъемом и опусканием герметизирующей рамы 116 и, следовательно, установлением открытого или закрытого положения клапана, управляет положение защелки 124. Защелка 124 показана отдельно на фиг. 19. При нахождении внутри корпуса управления, обсуждаемого далее, защелка 124 поворачивается вокруг точки 126 так, что торец 128 защелки 124 может быть помещен в положение вниз или вверх. Когда торец 128 защелки 124 находится в положении вниз", как показано на фиг. 15, герметизирующая рама 116 принудительно опускается пружиной (не показана), чтобы герметизировать отверстие 76 трубы 74 конуса 66. Когда торец 128 защелки 124 находится в положении вверх, как показано на фиг. 16, герметизирующая рама 116 поднимается вверх краем 130 защелки 124, которая действует вверх против края 123 герметизирующей рамы 115, чтобы разгерметизировать отверстие 76 трубы 74 конуса 66. На фиг. 20 и 21 показан вид сверху и снизу в изометрической проекции на, соответственно, корпус управления 132 для рамы герметизации корпуса 116 и защелки 124. На одном торце корпуса управления 132 сформирована ребристая структура 132, которая, в целом, соответствует щелевой структуре 40 (показана на фиг. 3 и 4), образованной на верхнем узле корпуса 14. Торец 128 защелки 124 съемным образом вставляется между ребрами 136 и 138 таким образом, что когда он помещается в положении на крае 130 защелки 124 обращенной вверх, а прорезь 126 защелки 124 остается на краю 140 корпуса управления 132. При таком размещении, защелка 124 может поворачиваться вокруг паза 126, позволяя торцу 128 перемещаться вверх и вниз, поднимая и опуская герметизирующую раму 115. Отметим, что защелка 124 выходит за верхний выступ 133, так что когда защелка 124 надлежащим образом размещена внутри корпуса управления 132, противодействие между верхней прорезью 133 и верхней внутренней поверхностью корпуса управления 132 мешает защелке 124 самопроизвольно переместиться в поперечном направлении из корпуса 132, когда корпус 132 размещен в щели 40. Торец защелки 124, противоположный торцу 128, выходит наружу из корпуса узла 14 таким образом, что прорезь 144 и защелка 124 открываются и позволяют прикрепление к ней цепочки. Когда цепь тянут вниз, тем самым, вытягивая вниз торец 142 защелки 124, защелка 124 поворачивается вокруг точки прорези 126, благодаря чему поднимается торец 128 защелки 124. Герметизирующая рама 116 и эластомер 118, также прикрепленные к ней, вставляются в корпус-6 009634 управления 132 и размещаются так, чтобы край 146 герметизирующей рамы 116 находился на крае 148 корпуса управления 132 и так, чтобы пружина (не показана) съемным образом прикреплялась к одному торцу концентричного выступа 150, выходящего вверх из герметизирующей рамы 116 и съемным образом прикрепленного к противоположному торцу, к цилиндрическому выступу 152 на верхней внутренней поверхности корпуса управления 132. Тем самым, герметизирующая рама 116 размещается внутри выше корпуса управления и выше защелки 124, так что пружина прилагает натяжное усилие вниз к герметизирующей раме 116. Узел пружины, рамы защелки, герметизирующей рамы и корпуса управления размещаются вместе с ребристой структурой 154, вставленной в щель 40 таким образом, что пара искривленных полукруглых ребер корпуса управления 132 вставляется внутри в полукруглые ребра 112 верхней шестерни 102. Когда собранный корпус управления размещен таким образом, рама герметизации 116 и эластомер 118 размещаются выше трубы 74 конуса 66 и таким образом, что торец 128 защелки 124 находится в зазоре 114 между полукруглыми ребрами 112. Если только не потянуть вниз торец защелки 132, вызывая нажим вниз на торец 128 защелки 124, торец 128 будет удерживать зазор 114 с помощью герметизирующей рамы 116. Это соответствует закрытому состоянию клапана, при котором водяная турбина 78 не может вращаться, а вода не может вытекать из трубы 24. Однако, когда есть нажим вниз на торец защелки 124, торец 128 защелки 124 поднимается вверх,преодолевая действие пружины, чтобы поднять герметизирующую раму 116, переводя устройство в состояние с открытым клапаном, тем самым начинается цикл смыва. Нижняя поверхность 131 защелки 124 поднимается выше верхней поверхности 115 полукруглых ребер 112 верхней шестерни 102. Это позволяет верхней шестерне 102 повернуться, механическим образом реагируя на вращение турбины 78, вызванное потоком воды через дивертор 48. Поскольку верхняя шестерня 102 вращается, поверхностные ребра 131 останавливают верхнюю поверхность 115 ребра 112 до тех пор, пока не будет достигнут следующий зазор 114, при этом торец 128 защелки 124 опускается в зазор. Когда защелка 124 опускается в зазор, приводится в действие верхняя шестерня 102 для останова, и, одновременно, герметизирующая рама 116 принудительно, под действием пружины, смещается вниз, герметизируя трубу 74. В свою очередь, это вызывает принудительное перемещение диафрагмы 60 вниз, герметизируя трубу 24. Когда труба 24 вновь герметизирована, отсутствует течение воды в бачок, и цикл смыва завершается. Тем самым, полукруглые ребра 112 вместе с зазорами 114 образуют кулачок, который перемещается, реагируя на механическое движение турбины и узла шестерен, вызванное течением воды из дивертора. Защелка выступает в роли устройства зацепления кулачка, что приводит к тому, что управляющий клапан, образованный диафрагмой и конусом, закрывается в ответ на заранее заданную степень перемещения кулачка. Действуя совместно, кулачок и защелка образуют механический переключатель, чувствительный к движению, вызванному течением воды из дивертора, что закрывает управляющий клапан,когда заранее определенный объем воды вытек из впускной трубы. Верхний корпус узла 14 может быть закрыт крышкой, которая съемным образом защелкивается на месте для защиты дозирующего узла, описанного выше, от каких-либо загрязнений. Если необходимо выполнить техническое обслуживание или проверку дозирующего узла, крышка может быть снята, и некоторые или все детали, вставленные внутрь корпуса узла 14, могут быть легко и быстро заменены и вновь собраны или возвращены на место. Как указано выше, торец защелки 124 проходит наружу из корпуса узла, так что паз 144 открыт и позволяет прикрепить к нему цепочку. Эта цепочка проходит вниз, и противоположный конец цепочки прикрепляется к приводному механизму, который будет теперь описан. На фиг. 22 в изометрической проекции показан верхний привод 158. Цепочка, прикрепленная на одном конце к пазу 144 защелки 124,прикрепляется на противоположном конце к пазу 160 верхнего привода 158. При такой схеме соединения, перемещение вниз паза 160 будет тянуть цепь вниз, благодаря чему будет тянуться вниз торец защелки 124, что, в свою очередь, поднимает торец 128 защелки 124 из зазора 114, чтобы начать мерный цикл смыва. Иллюстрация работы приводного механизма по настоящему изобретению показана на фиг. 23, 24 и 25. На фиг. 23 показан верхний привод 158 в состоянии покоя внутри корпуса привода 42. Прикрепленный к верхнему приводу 158 нижний привод 162 показан в изометрической проекции на фиг. 26. Верхний и нижний приводы 158 и 162 соединяются друг с другом штифтом (не показан), вставленным через отверстия 163 нижнего привода 162 и отверстие 159 в верхнем приводе 158. Нижний привод 162 имеет расширяющиеся лопасти, которые препятствуют его вытягиванию и извлечению из корпуса привода 42. На фиг. 23 показана цепочка в провисшем состоянии, когда один конец соединен с пазом 166 на верхнем приводе 158. Цепочка поднимается вверх и соединяется на другом конце с общеизвестной смывной рамой (не показана) унитаза. Вторая цепочка соединяется с пазом 160, при этом вторая цепочки соединяется на другом конце с пазом 144 на защелке 124, она выходит из корпуса узла 14 несколько выше и непосредственно над пазом 160. Обратимся к фиг. 24. На нем показано, что когда происходит смыв унитаза, смывная рама поднимается на дальнем конце, к которому прикреплена цепочка. Это поднимает откидной клапан, который соединяется со смывной рамой, в типичном случае, с помощью цепочки, благодаря чему разрешается про-7 009634 текание воды из бачка в чашу унитаза. Подъем смывной рамы, кроме того, одновременно устраняет провис цепочки, на которую действует направленная вверх сила верхнего привода 158 в пазе 166. В ответ на это, верхний привод 158 поворачивается вокруг прорези 170, так что прорезь принудительно опускается. Это приводит к тому, что к цепочке прикладывается направленная вниз сила на торце защелки 124. При этом начинается мерный цикл смыва, описанный выше. Когда смывная рама освобождается и возвращается в свое состояние покоя, цепочка становится провисшей, а верхний привод 158 возвращается в свое состояние покоя, как показано на фиг. 23. Если смывную раму вытянут слишком далеко, верхний привод может вытянуть корпус привода 42,как показано на фиг. 25. При этом создают помеху лопасти 164 нижнего привода 162 с верхними краями корпуса привода 42, что предотвращает извлечение механизма привода из корпуса привода 42. Следовательно, подвижность привода ограничивается корпусом привода, удерживающего его. Кроме того, действие привода гарантирует, что цепочка ослабнет, чтобы позволить концам детали 124 возвратиться обратно вверх. Когда отпускают смывную раму, механизм привода, тем самым, возвращается в свое состояние покоя, как показано на фиг. 23. Тем самым, привод соединяется со смывной рамой с механическим переключателем, образованным защелкой и кулачком для открытия управляющего клапана, образованного конусом и диафрагмой в ответ на перемещение смывной рамы с тем, чтобы разрешить пропуск заранее определенного объема воды в бачок. Отметим, что после смыва унитаза, узел привода подвергается направленному вниз усилию на торце защелки 124, узел цикла мерного смыва в корпусе узла 14 работает вне зависимости от положения привода и смывной рамы и вне зависимости от положения откидного клапана. Тем самым, например, если есть утечка в откидном клапане или он не закрывается, бачок не будет наполняться, однако вода, тем не менее, будет прекращать протекание в бачок, после того, когда узел смывного цикла завершил свою работу. Это означает, что после этого торец 128 защелки 124 попадает в зазор 114 между полукруглыми ребрами 112, и смывной цикл заканчивается, и больше нет протекания воды из трубы 24 в бачок (или в трубу переполнения), вне зависимости от положения откидного клапана,привода или смывной рамы. Кроме того, отметим, что заранее определенный объем воды, который вытекает из отверстий 47 в бачок в течение мерного цикла смыва по настоящему изобретению, не зависит от давления воды, получаемой из водопроводной линии. Повышенное давление просто приведет к более быстрому завершению цикла смыва, поскольку повышенное давление приведет к повышенной угловой скорости вращения водяной турбины 78, благодаря чему верхняя шестерня завертится быстрее. Тем не менее, смывной цикл прекращается, когда торец защелки попадает в зазор, как описано выше. Продолжительность смывного цикла желательно ограничить на уровне примерно минуты или менее. Этим можно управлять путем выбора передаточного числа узла шестерен, что должно быть понятно техническим специалистам. Кроме того, заранее определенный объем воды, который протекает в бачок во время цикла смыва, также может быть изменен путем регулировки положения и количество зазоров 114 и полукруглых ребер 112 в верхней шестерне 102. Это позволяет устройству по настоящему изобретению легко адаптироваться для работы с бачками с разными объемными характеристиками. Кроме того,как отмечалось выше, могут быть использованы бачки разной высоты - путем регулировки высоты узла,как это описано при рассмотрении фиг. 1. Настоящее изобретение может быть осуществлено путем использования недорогих легких элементов, изготовленных из ПВХ или других материалов, известных техническим специалистам или находящимся на стадии разработки или перспективным. Поскольку изобретение автоматически отключает течение дополнительной воды из водопровода после протекания заранее определенного объема воды, вода не будет продолжать течь, и не случится утечка или протечка, например, в случае утечки откидного клапана, трещины в унитазе или наличия других дефектов. Кроме того, предпочтительный вариант осуществления изобретения обеспечивает намного менее шумную работу при смыве, поскольку дозирующий узел и впускная труба находятся внутри и окружены оболочкой верхнего корпуса. Далее, поскольку высота впускной трубы и дозирующего узла может быть отрегулирована для обеспечения протекания воды из впускной трубы до уровня выше паспортной водяной линии (уровню воды) бачка, настоящее изобретение соответствует Универсальным санитарно-техническим нормам и другим стандартам для предотвращения сифонного эффекта. Тем самым, хотя ранее были подробно описаны настоящее изобретение и его преимущества, должно быть понятно, что различные изменения, подстановки или модификации могут быть в нем произведены без выхода за рамки объема и предмета изобретения, определенных в приводимой Формуле изобретения. Данное изобретение позволяет достичь многих целей и поскольку изобретение может быть использовано в различных прикладных ситуациях для отличающихся целей, не любая из реализаций в пределах прилагаемой Формулы изобретения будет достигать каждой из целей. Более того, объем и предмет устройства и способа по настоящему изобретению не ограничивается конкретными вариантами реализации процесса, способом, устройствами, изготовлением, составом материалов, средствами, методами и этапами, описанными в технических условиях. Как обычно и понимают технические специалисты, готовые использовать сведения из приводимой Формулы изобретения, про-8 009634 цесс, механизмы, изготовление, составы материалов, средства, методы, или этапы, существующие в настоящее время или разработанные позже, которые выполняют в значительной мере те же функции или достигают в значительной мере тот же результат, что и соответствующие варианты реализации, описанные здесь, могут быть использованы в соответствии с настоящим изобретением. Соответственно, прилагаемые пункты предназначены для включения в рамки Формулы изобретения таких процессов, машин,изготовления, состава материалов, средств, методов или этапов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дозирующее водяное управляющее устройство для смывных туалетных бачков, которое включает впускную трубу, получающую воду из водопроводной линии и подающую воду внутрь бачка на дивертор; дивертор, канализирующий поток воды, полученный из впускной трубы, которая движется из центра по каналам на радиально расположенные лопатки турбины, формируя механическое движение, чувствительное к канализирующему потоку; управляющий клапан, чувствительный к работе механического переключателя, который открывает и закрывает доступ воды из впускной трубы на дивертор; механический переключатель, чувствительный к механическому движению, вызванному течением воды из дивертора и закрывающий управляющий клапан автоматически, когда через дивертор протек заранее определенный объем водяного потока; выпускную трубу, которая получает воду от дивертора для выпуска воды в бачок; и привод, соединенный со смывной рамой туалета и соединенный с механическим переключателем для переключения управляющего клапана в открытое состояние в ответ на перемещение смывной рамы,чтобы позволить пропуск заранее определенного объема воды через дивертор в выпускную трубу. 2. Устройство по п.1, отличающееся тем, что впускная труба проходит через внутреннюю часть выпускной трубы. 3. Устройство по п.1, отличающееся тем, что в состав механического переключателя, кроме того,входят кулачок, который перемещается в ответ на механическое движение, вызванное течением воды из дивертора, и зацепляющее устройство кулачка, соединенное с приводом, который вызывает открытие управляющего клапана в ответ на перемещение привода и который вызывает закрытие управляющего клапана в ответ на заранее определенную степень перемещения кулачка. 4. Устройство по п.3, отличающееся тем, что зацепляющее устройство кулачка вызывает открытие управляющего клапана путем разгерметизации управляющего клапана для формирования водяного давления и ее протекание из впускной трубы через дивертор; и вызывает закрытие управляющего клапана путем герметизации выпуска для создания давления,предотвращающего течение воды из впускной трубы через дивертор. 5. Устройство по п.4, отличающееся тем, что зацепляющее устройство кулачка, кроме того, соединяется с герметизирующей рамой для герметизации и разгерметизации выпуска. 6. Устройство по п.1, отличающееся тем, что привод размещается частично внутри корпуса привода, чтобы ограничить степень свободы привода, частично удерживаемого им там. 7. Устройство по п.1, отличающееся тем, что механический переключатель закрывает управляющий клапан вне зависимости от привода. 8. Система по п.1, отличающееся тем, что впускная труба пропускает воду из водопроводной линии до уровня выше паспортного уровня воды бачка. 9. Способ дозирования воды и управления ею для смывных туалетных бачков, состоящий из следующих этапов: прием воды из водопроводной линии во впускную трубу, которая пропускает воду внутрь бачка; отклонение полученной из впускной трубы воды, которая движется из центра по каналам на радиально расположенные лопатки турбины, формируя механическое движение посредством турбины в ответ на канализированное течение; управление потоком поды из впускной трубы в ответ на состояние механического переключателя; формирование механического переключателя, чувствительного к механическому движению, вызванному отклонением потока воды из впускной трубы, который автоматически предотвращает течение воды из впускной трубы, когда через него пропущен заранее определенный объем воды; выпускание в бачок воды, отклоненной из впускной трубы; и формирование привода, соединенного со смывной рамой туалета и соединенного с механическим переключателем для перевода переключателя в состояние, позволяющее протекание заранее определенного объема воды из впускной трубы и ее выпуск в бачок в ответ на перемещение смывной рамы. 10. Способ по п.9, отличающийся тем, что впускная труба проходит через внутреннюю часть трубы,которая выпускает воду из впускной трубы в бачок.-9 009634 11. Способ по п.9, отличающийся тем, что в состав механического переключателя, кроме того, входят кулачок, перемещающий в ответ на механическое движение, вызванное течением воды из дивертора; и зацепляющее устройство кулачка, соединенное с приводом, который приводит к протеканию воды из впускной трубы, подлежащей разделению по каналам, в ответ на перемещение привода, что предотвращает протекание воды из впускной трубы в ответ на заранее определенную степень перемещения кулачка. 12. Способ по п.11, отличающийся тем, что зацепляющее устройство кулачка приводит к разгерметизации управляющего клапана на выпуске, чтобы сформировать давление воды для е протекания из впускной трубы через дивертор; и вызывает герметизацию выпускного клапана на выпуске для создания давления, препятствующего течению воды из впускной трубы через дивертор. 13. Способ по п.11, отличающийся тем, что зацепляющее устройство кулачка, кроме того, сцепляется с рамой герметизации для герметизации и разгерметизации выпуска управляющего клапана для отмены или разрешения протекания водяного потока из впускной трубы. 14. Способ по п.9, отличающийся тем, что привод частично расположен внутри корпуса привода,что ограничивает свободу перемещения привода, частично находящегося в нем там. 15. Способ по п.9, отличающийся тем, что механический переключатель работает для запрещения протекания вводы из впускной трубы вне зависимости от работы привода. 16. Способ по п.9, отличающийся тем, что впускная труба пропускает воду из водопроводной линии до уровня выше паспортного уровня воды в бачке. 17. Дозирующее водяное управляющее устройство для смывных туалетных бачков, отличающееся тем, оно включает впускную трубу, которая получает воду из водопроводной линии и пропускает воду внутрь бачка на дивертор; дивертор, который разделяет по каналам поток воды, полученный из впускной трубы для формирования механического движения турбины, соединенной через шестеренки с кулачком, в ответ на канализированное течение; управляющий клапан, чувствительный к состоянию механического переключателя, который разрешает или запрещает течение воды из впускной трубы на дивертор; и механический переключатель, чувствительный к механическому перемещению, вызванному течением воды из дивертора, который автоматически закрывает управляющий клапан, когда заранее определенный объем воды протек через дивертор. 18. Устройство по п.17, отличающееся тем, что в состав указанного механического переключателя,кроме того, входят кулачок, который двигается в ответ на механическое перемещение, вызванное течением воды из дивертора; зацепляющее устройство кулачка, соединенное с приводом, который вызывает открытие управляющего клапана в ответ на перемещение привода, и который вызывает закрытие управляющего клапана в ответ на заранее определенную степень перемещения кулачка; выпускная труба, которая получает воду от дивертора, чтобы выпустить эту воду в бачок; и привод, соединенный со смывной рамой туалета и соединенный с механическим переключателем,чтобы разрешить пропуск заранее определенного объема воды через дивертор в выпускную трубу. 19. Устройство по п.17, отличающееся тем, что зацепляющее устройство кулачка вызывает открытие управляющего клапана путем разгерметизации выпуска управляющего клапана для формирования давления воды с целью ее протекания из впускной трубы через дивертор; и вызывает закрытие управляющего клапана путем герметизации выпуска для формирования давления, препятствующего течению воды из впускной трубы через дивертор. 20. Устройство по п.17, отличающееся тем, что впускная труба проходит через внутреннюю часть выпускной трубы с целью пропуска воды, полученной из водопроводной линии, до уровня выше паспортного уровня воды в бачке. 21. Устройство по п.17, отличающееся тем, что механический переключатель закрывает управляющий клапан вне зависимости от привода.
