Устройство для демонстрации носителей информации, в частности для рекламных целей (варианты)

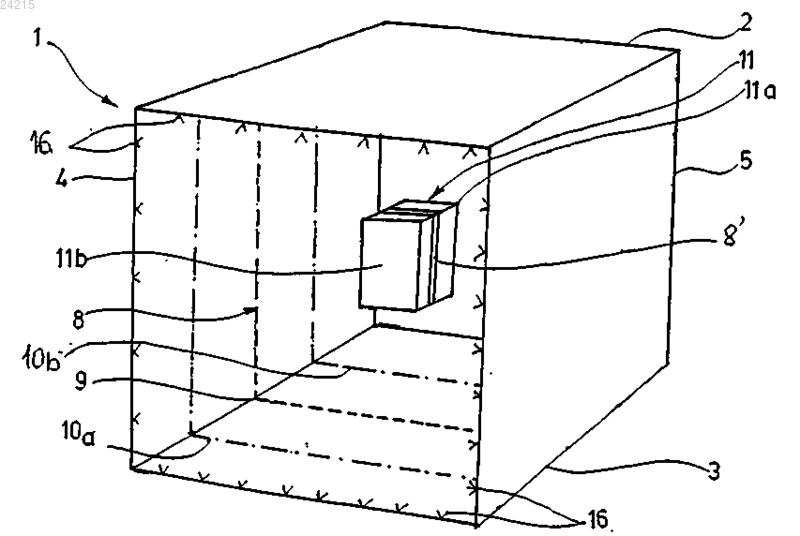

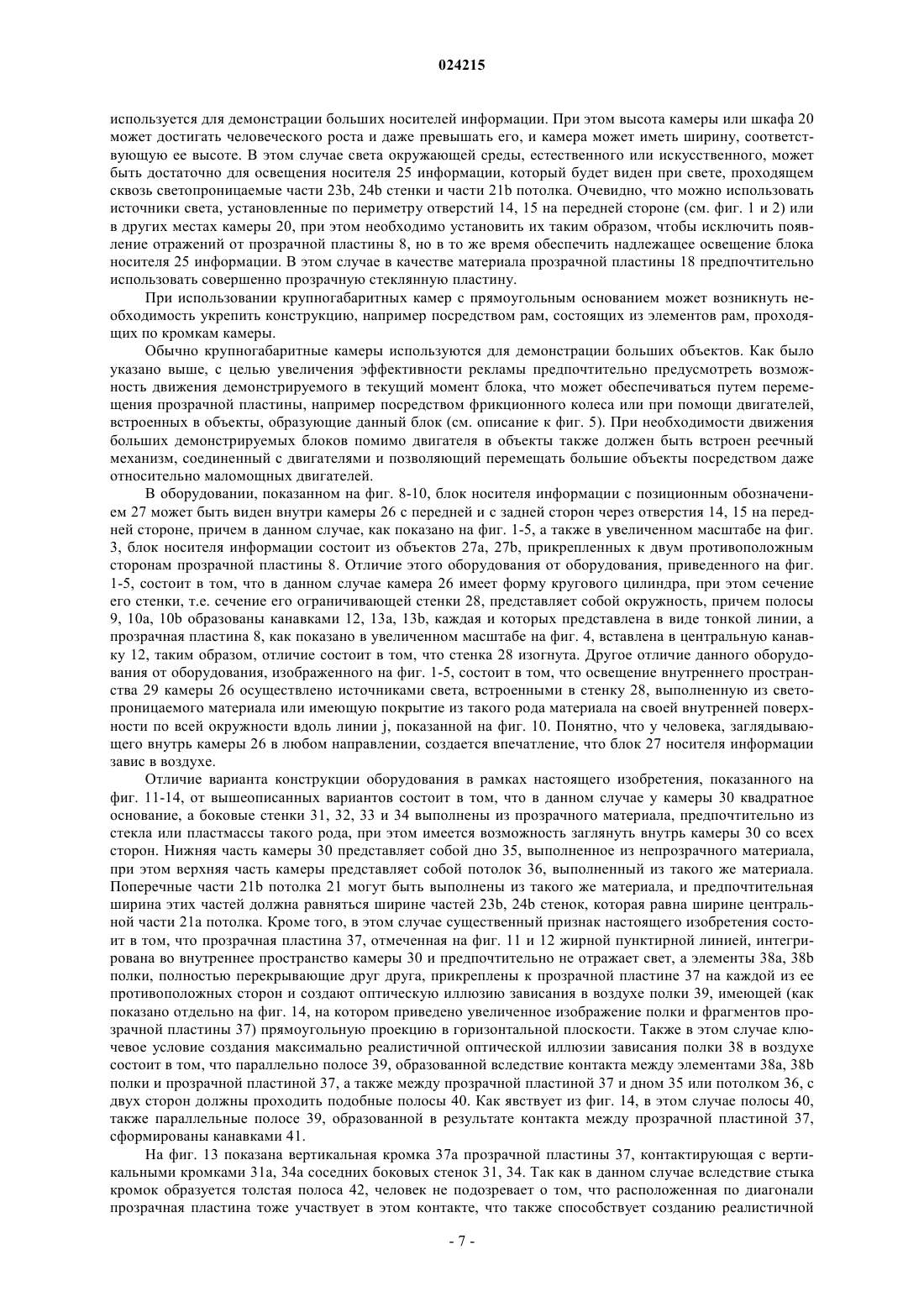

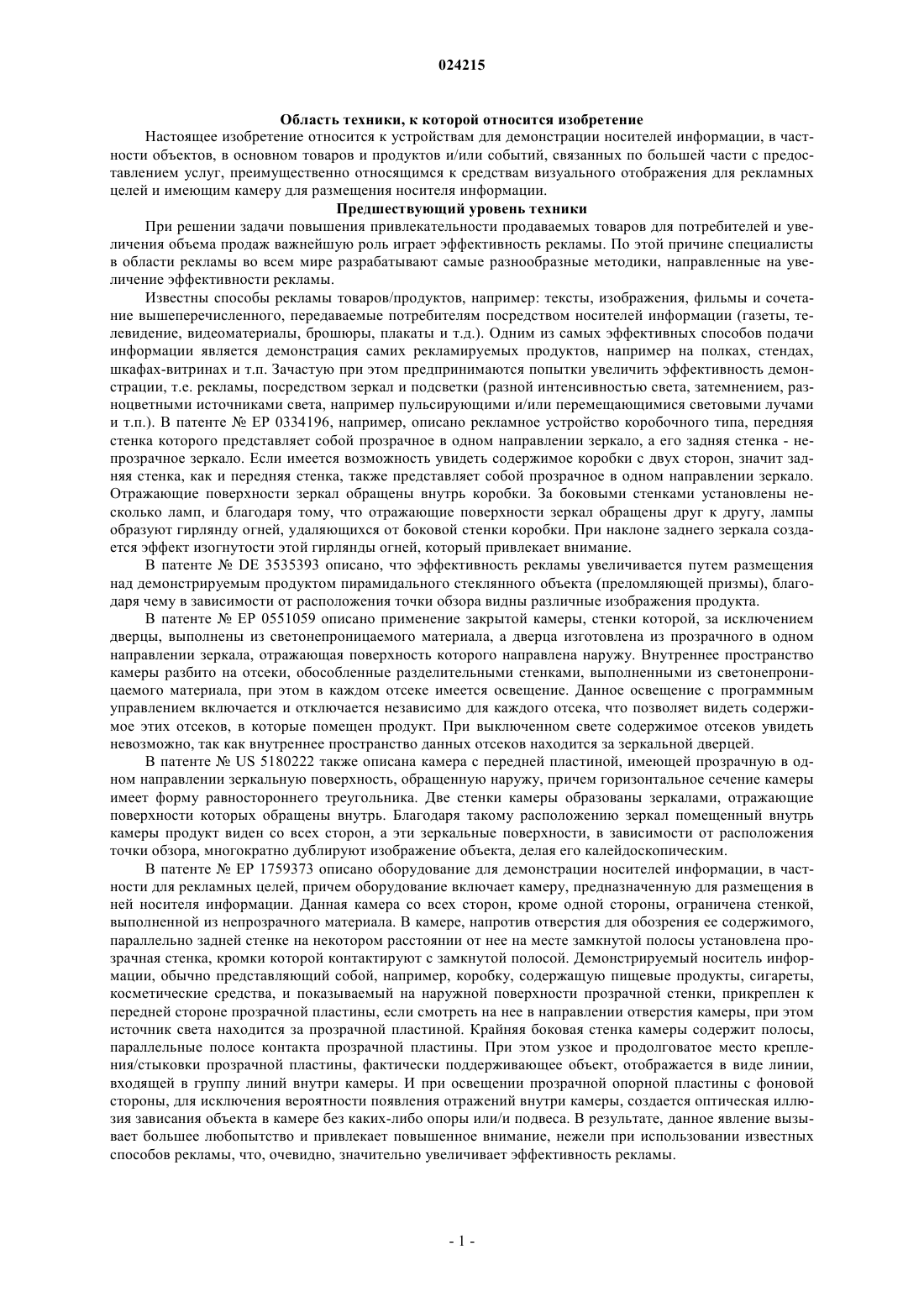

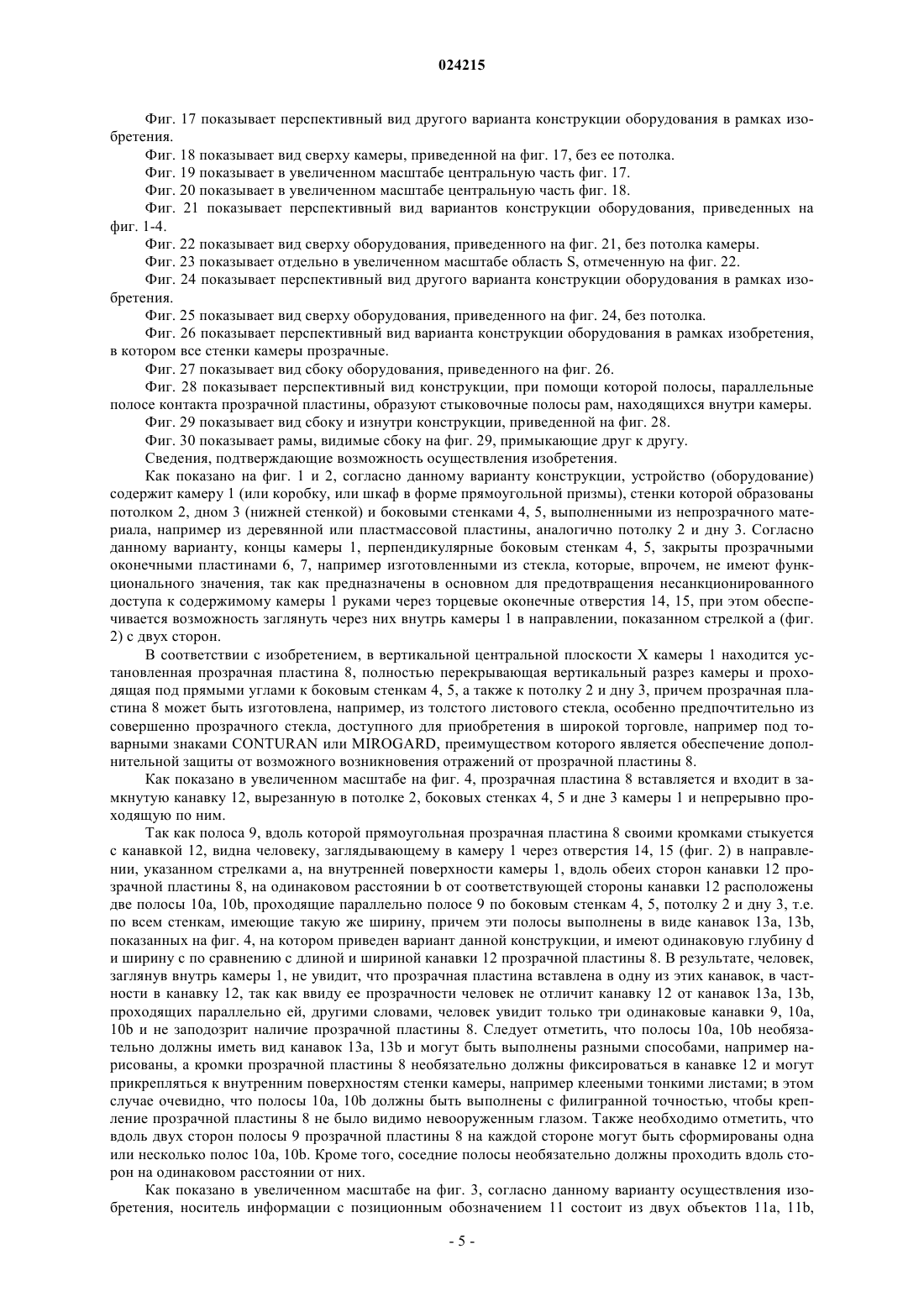

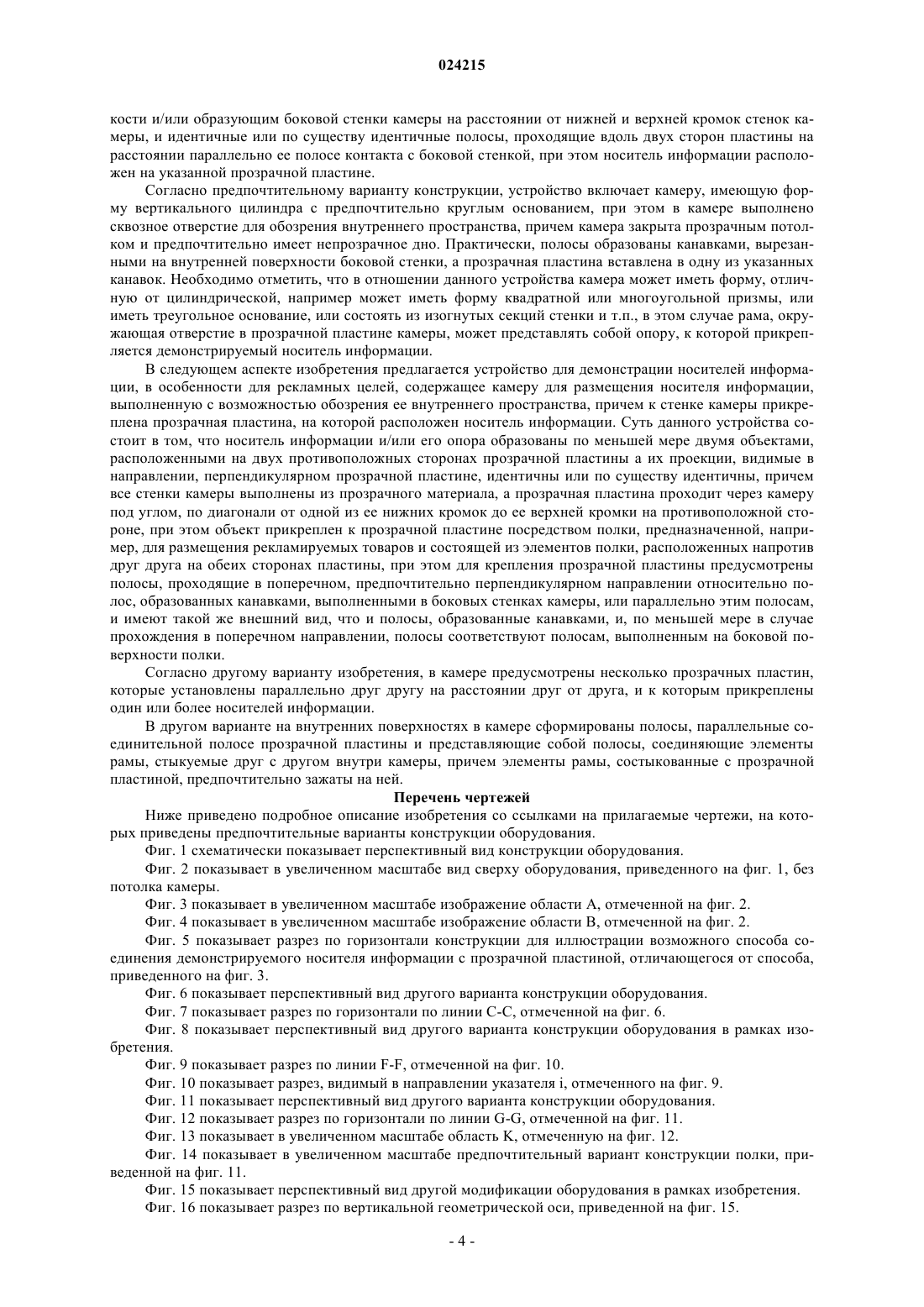

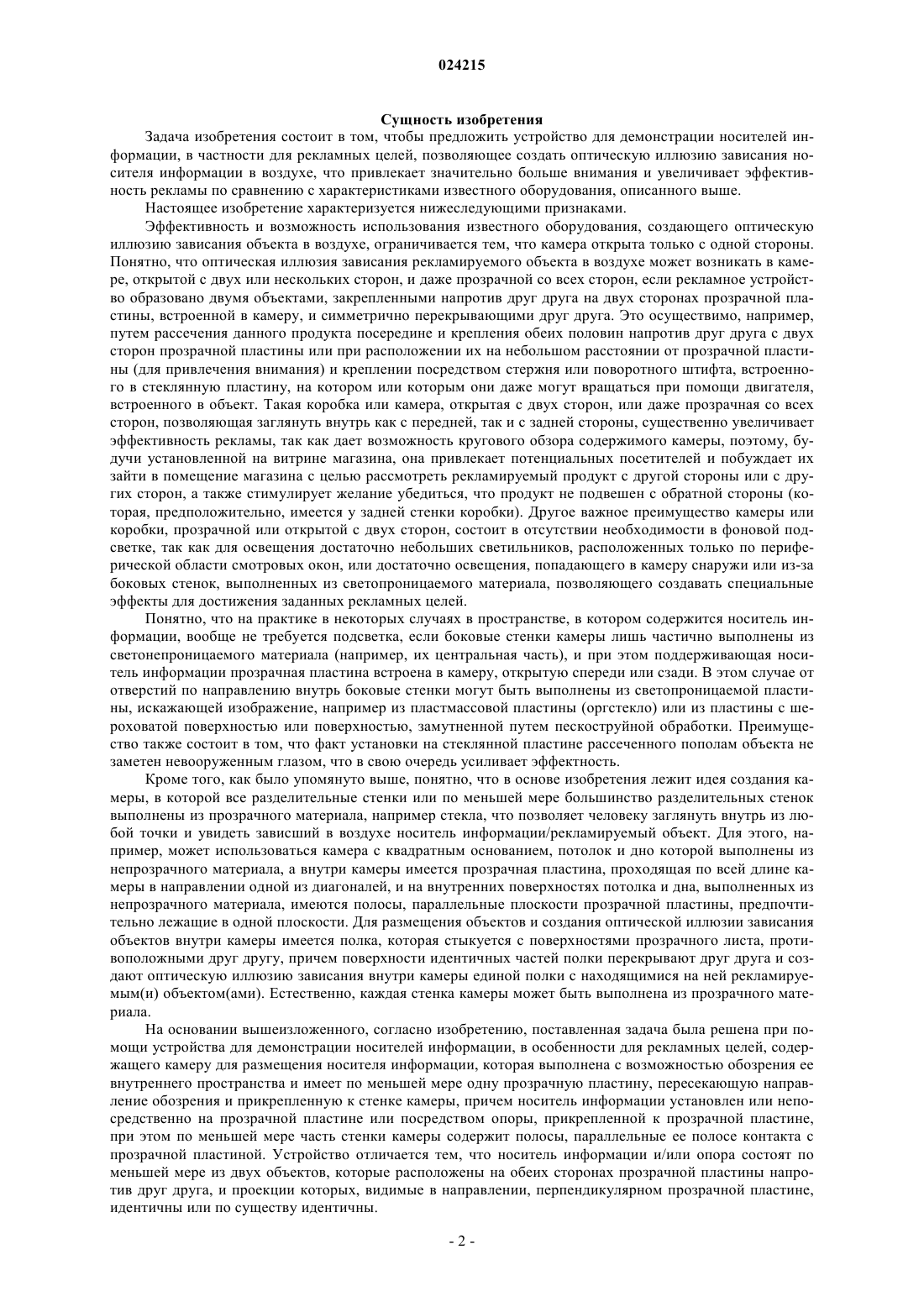

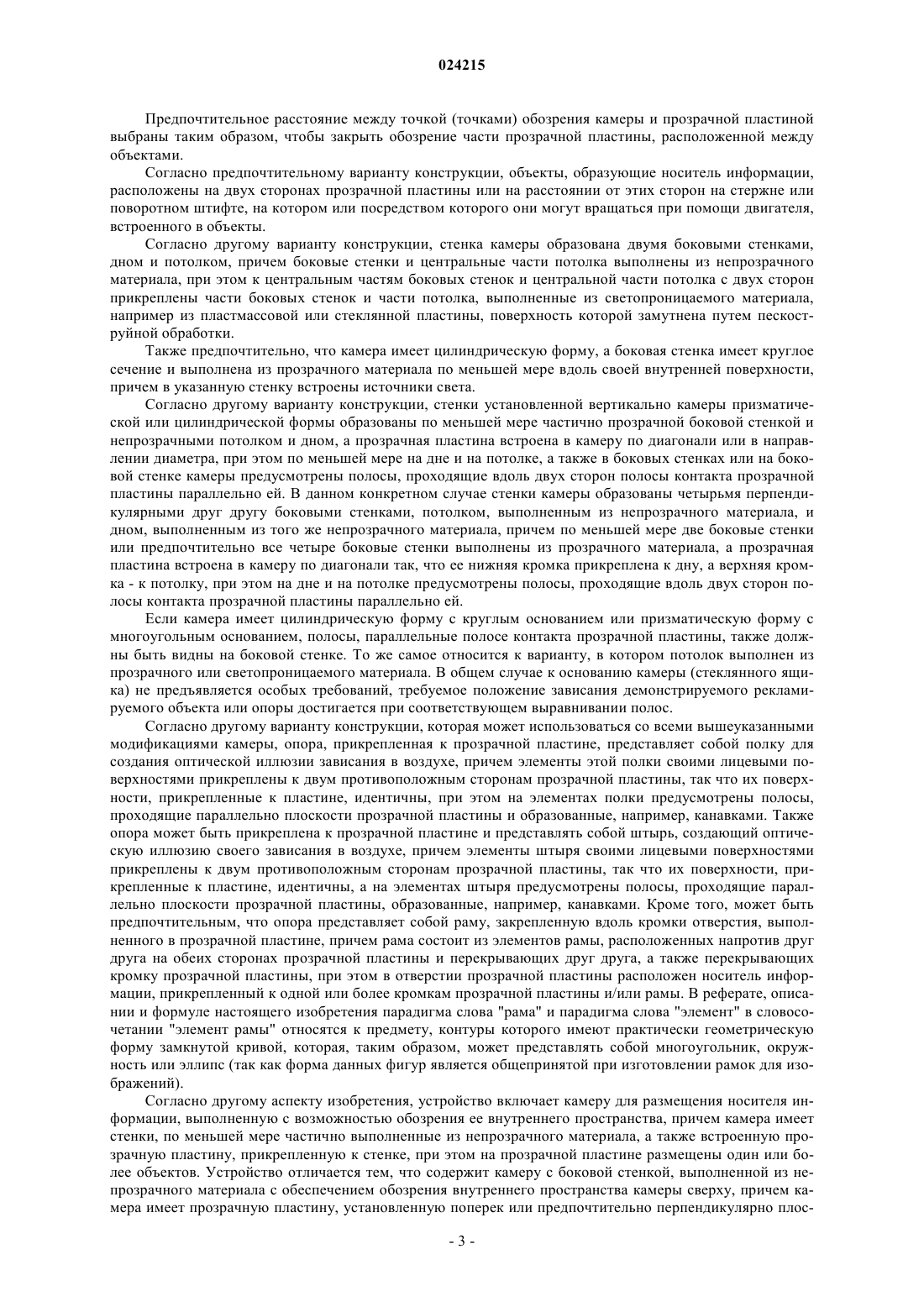

УСТРОЙСТВО ДЛЯ ДЕМОНСТРАЦИИ НОСИТЕЛЕЙ ИНФОРМАЦИИ, В ЧАСТНОСТИ ДЛЯ РЕКЛАМНЫХ ЦЕЛЕЙ (ВАРИАНТЫ) Изобретение относится к устройству для демонстрации носителей информации, в особенности для рекламных целей, содержащему камеру (1, 20, 26, 30) для размещения носителя (11, 25,27, 43, 56) информации, выполненную с возможностью обозрения ее внутреннего пространства,причем камера содержит по меньшей мере одну прозрачную пластину (8, 18, 37), пересекающую направление обозрения и прикрепленную к стенке камеры, причем носитель информации установлен или непосредственно на прозрачную пластину, или посредством опоры, прикрепленной к прозрачной пластине, при этом по меньшей мере часть стенки камеры содержит полосы (10 а,10b, 40), параллельные ее полосе (9, 39) контакта с прозрачной пластиной. Устройство отличается тем, что носитель (11, 25, 27, 43, 56) информации и/или опора (38, 55) состоят по меньшей мере из двух объектов (11 а, 11b, 25a, 25b, 27a, 27b), которые расположены на обеих сторонах прозрачной пластины (8, 18, 37, 50) напротив друг друга и проекции которых, видимые в направлении,перпендикулярном прозрачной пластине, идентичны или по существу идентичны. Область техники, к которой относится изобретение Настоящее изобретение относится к устройствам для демонстрации носителей информации, в частности объектов, в основном товаров и продуктов и/или событий, связанных по большей части с предоставлением услуг, преимущественно относящимся к средствам визуального отображения для рекламных целей и имеющим камеру для размещения носителя информации. Предшествующий уровень техники При решении задачи повышения привлекательности продаваемых товаров для потребителей и увеличения объема продаж важнейшую роль играет эффективность рекламы. По этой причине специалисты в области рекламы во всем мире разрабатывают самые разнообразные методики, направленные на увеличение эффективности рекламы. Известны способы рекламы товаров/продуктов, например: тексты, изображения, фильмы и сочетание вышеперечисленного, передаваемые потребителям посредством носителей информации (газеты, телевидение, видеоматериалы, брошюры, плакаты и т.д.). Одним из самых эффективных способов подачи информации является демонстрация самих рекламируемых продуктов, например на полках, стендах,шкафах-витринах и т.п. Зачастую при этом предпринимаются попытки увеличить эффективность демонстрации, т.е. рекламы, посредством зеркал и подсветки (разной интенсивностью света, затемнением, разноцветными источниками света, например пульсирующими и/или перемещающимися световыми лучами и т.п.). В патентеЕР 0334196, например, описано рекламное устройство коробочного типа, передняя стенка которого представляет собой прозрачное в одном направлении зеркало, а его задняя стенка - непрозрачное зеркало. Если имеется возможность увидеть содержимое коробки с двух сторон, значит задняя стенка, как и передняя стенка, также представляет собой прозрачное в одном направлении зеркало. Отражающие поверхности зеркал обращены внутрь коробки. За боковыми стенками установлены несколько ламп, и благодаря тому, что отражающие поверхности зеркал обращены друг к другу, лампы образуют гирлянду огней, удаляющихся от боковой стенки коробки. При наклоне заднего зеркала создается эффект изогнутости этой гирлянды огней, который привлекает внимание. В патентеDE 3535393 описано, что эффективность рекламы увеличивается путем размещения над демонстрируемым продуктом пирамидального стеклянного объекта (преломляющей призмы), благодаря чему в зависимости от расположения точки обзора видны различные изображения продукта. В патентеЕР 0551059 описано применение закрытой камеры, стенки которой, за исключением дверцы, выполнены из светонепроницаемого материала, а дверца изготовлена из прозрачного в одном направлении зеркала, отражающая поверхность которого направлена наружу. Внутреннее пространство камеры разбито на отсеки, обособленные разделительными стенками, выполненными из светонепроницаемого материала, при этом в каждом отсеке имеется освещение. Данное освещение с программным управлением включается и отключается независимо для каждого отсека, что позволяет видеть содержимое этих отсеков, в которые помещен продукт. При выключенном свете содержимое отсеков увидеть невозможно, так как внутреннее пространство данных отсеков находится за зеркальной дверцей. В патентеUS 5180222 также описана камера с передней пластиной, имеющей прозрачную в одном направлении зеркальную поверхность, обращенную наружу, причем горизонтальное сечение камеры имеет форму равностороннего треугольника. Две стенки камеры образованы зеркалами, отражающие поверхности которых обращены внутрь. Благодаря такому расположению зеркал помещенный внутрь камеры продукт виден со всех сторон, а эти зеркальные поверхности, в зависимости от расположения точки обзора, многократно дублируют изображение объекта, делая его калейдоскопическим. В патентеЕР 1759373 описано оборудование для демонстрации носителей информации, в частности для рекламных целей, причем оборудование включает камеру, предназначенную для размещения в ней носителя информации. Данная камера со всех сторон, кроме одной стороны, ограничена стенкой,выполненной из непрозрачного материала. В камере, напротив отверстия для обозрения ее содержимого,параллельно задней стенке на некотором расстоянии от нее на месте замкнутой полосы установлена прозрачная стенка, кромки которой контактируют с замкнутой полосой. Демонстрируемый носитель информации, обычно представляющий собой, например, коробку, содержащую пищевые продукты, сигареты,косметические средства, и показываемый на наружной поверхности прозрачной стенки, прикреплен к передней стороне прозрачной пластины, если смотреть на нее в направлении отверстия камеры, при этом источник света находится за прозрачной пластиной. Крайняя боковая стенка камеры содержит полосы,параллельные полосе контакта прозрачной пластины. При этом узкое и продолговатое место крепления/стыковки прозрачной пластины, фактически поддерживающее объект, отображается в виде линии,входящей в группу линий внутри камеры. И при освещении прозрачной опорной пластины с фоновой стороны, для исключения вероятности появления отражений внутри камеры, создается оптическая иллюзия зависания объекта в камере без каких-либо опоры или/и подвеса. В результате, данное явление вызывает большее любопытство и привлекает повышенное внимание, нежели при использовании известных способов рекламы, что, очевидно, значительно увеличивает эффективность рекламы. Сущность изобретения Задача изобретения состоит в том, чтобы предложить устройство для демонстрации носителей информации, в частности для рекламных целей, позволяющее создать оптическую иллюзию зависания носителя информации в воздухе, что привлекает значительно больше внимания и увеличивает эффективность рекламы по сравнению с характеристиками известного оборудования, описанного выше. Настоящее изобретение характеризуется нижеследующими признаками. Эффективность и возможность использования известного оборудования, создающего оптическую иллюзию зависания объекта в воздухе, ограничивается тем, что камера открыта только с одной стороны. Понятно, что оптическая иллюзия зависания рекламируемого объекта в воздухе может возникать в камере, открытой с двух или нескольких сторон, и даже прозрачной со всех сторон, если рекламное устройство образовано двумя объектами, закрепленными напротив друг друга на двух сторонах прозрачной пластины, встроенной в камеру, и симметрично перекрывающими друг друга. Это осуществимо, например,путем рассечения данного продукта посередине и крепления обеих половин напротив друг друга с двух сторон прозрачной пластины или при расположении их на небольшом расстоянии от прозрачной пластины (для привлечения внимания) и креплении посредством стержня или поворотного штифта, встроенного в стеклянную пластину, на котором или которым они даже могут вращаться при помощи двигателя,встроенного в объект. Такая коробка или камера, открытая с двух сторон, или даже прозрачная со всех сторон, позволяющая заглянуть внутрь как с передней, так и с задней стороны, существенно увеличивает эффективность рекламы, так как дает возможность кругового обзора содержимого камеры, поэтому, будучи установленной на витрине магазина, она привлекает потенциальных посетителей и побуждает их зайти в помещение магазина с целью рассмотреть рекламируемый продукт с другой стороны или с других сторон, а также стимулирует желание убедиться, что продукт не подвешен с обратной стороны (которая, предположительно, имеется у задней стенки коробки). Другое важное преимущество камеры или коробки, прозрачной или открытой с двух сторон, состоит в отсутствии необходимости в фоновой подсветке, так как для освещения достаточно небольших светильников, расположенных только по периферической области смотровых окон, или достаточно освещения, попадающего в камеру снаружи или из-за боковых стенок, выполненных из светопроницаемого материала, позволяющего создавать специальные эффекты для достижения заданных рекламных целей. Понятно, что на практике в некоторых случаях в пространстве, в котором содержится носитель информации, вообще не требуется подсветка, если боковые стенки камеры лишь частично выполнены из светонепроницаемого материала (например, их центральная часть), и при этом поддерживающая носитель информации прозрачная пластина встроена в камеру, открытую спереди или сзади. В этом случае от отверстий по направлению внутрь боковые стенки могут быть выполнены из светопроницаемой пластины, искажающей изображение, например из пластмассовой пластины (оргстекло) или из пластины с шероховатой поверхностью или поверхностью, замутненной путем пескоструйной обработки. Преимущество также состоит в том, что факт установки на стеклянной пластине рассеченного пополам объекта не заметен невооруженным глазом, что в свою очередь усиливает эффектность. Кроме того, как было упомянуто выше, понятно, что в основе изобретения лежит идея создания камеры, в которой все разделительные стенки или по меньшей мере большинство разделительных стенок выполнены из прозрачного материала, например стекла, что позволяет человеку заглянуть внутрь из любой точки и увидеть зависший в воздухе носитель информации/рекламируемый объект. Для этого, например, может использоваться камера с квадратным основанием, потолок и дно которой выполнены из непрозрачного материала, а внутри камеры имеется прозрачная пластина, проходящая по всей длине камеры в направлении одной из диагоналей, и на внутренних поверхностях потолка и дна, выполненных из непрозрачного материала, имеются полосы, параллельные плоскости прозрачной пластины, предпочтительно лежащие в одной плоскости. Для размещения объектов и создания оптической иллюзии зависания объектов внутри камеры имеется полка, которая стыкуется с поверхностями прозрачного листа, противоположными друг другу, причем поверхности идентичных частей полки перекрывают друг друга и создают оптическую иллюзию зависания внутри камеры единой полки с находящимися на ней рекламируемым(и) объектом(ами). Естественно, каждая стенка камеры может быть выполнена из прозрачного материала. На основании вышеизложенного, согласно изобретению, поставленная задача была решена при помощи устройства для демонстрации носителей информации, в особенности для рекламных целей, содержащего камеру для размещения носителя информации, которая выполнена с возможностью обозрения ее внутреннего пространства и имеет по меньшей мере одну прозрачную пластину, пересекающую направление обозрения и прикрепленную к стенке камеры, причем носитель информации установлен или непосредственно на прозрачной пластине или посредством опоры, прикрепленной к прозрачной пластине,при этом по меньшей мере часть стенки камеры содержит полосы, параллельные ее полосе контакта с прозрачной пластиной. Устройство отличается тем, что носитель информации и/или опора состоят по меньшей мере из двух объектов, которые расположены на обеих сторонах прозрачной пластины напротив друг друга, и проекции которых, видимые в направлении, перпендикулярном прозрачной пластине,идентичны или по существу идентичны. Предпочтительное расстояние между точкой (точками) обозрения камеры и прозрачной пластиной выбраны таким образом, чтобы закрыть обозрение части прозрачной пластины, расположенной между объектами. Согласно предпочтительному варианту конструкции, объекты, образующие носитель информации,расположены на двух сторонах прозрачной пластины или на расстоянии от этих сторон на стержне или поворотном штифте, на котором или посредством которого они могут вращаться при помощи двигателя,встроенного в объекты. Согласно другому варианту конструкции, стенка камеры образована двумя боковыми стенками,дном и потолком, причем боковые стенки и центральные части потолка выполнены из непрозрачного материала, при этом к центральным частям боковых стенок и центральной части потолка с двух сторон прикреплены части боковых стенок и части потолка, выполненные из светопроницаемого материала,например из пластмассовой или стеклянной пластины, поверхность которой замутнена путем пескоструйной обработки. Также предпочтительно, что камера имеет цилиндрическую форму, а боковая стенка имеет круглое сечение и выполнена из прозрачного материала по меньшей мере вдоль своей внутренней поверхности,причем в указанную стенку встроены источники света. Согласно другому варианту конструкции, стенки установленной вертикально камеры призматической или цилиндрической формы образованы по меньшей мере частично прозрачной боковой стенкой и непрозрачными потолком и дном, а прозрачная пластина встроена в камеру по диагонали или в направлении диаметра, при этом по меньшей мере на дне и на потолке, а также в боковых стенках или на боковой стенке камеры предусмотрены полосы, проходящие вдоль двух сторон полосы контакта прозрачной пластины параллельно ей. В данном конкретном случае стенки камеры образованы четырьмя перпендикулярными друг другу боковыми стенками, потолком, выполненным из непрозрачного материала, и дном, выполненным из того же непрозрачного материала, причем по меньшей мере две боковые стенки или предпочтительно все четыре боковые стенки выполнены из прозрачного материала, а прозрачная пластина встроена в камеру по диагонали так, что ее нижняя кромка прикреплена к дну, а верхняя кромка - к потолку, при этом на дне и на потолке предусмотрены полосы, проходящие вдоль двух сторон полосы контакта прозрачной пластины параллельно ей. Если камера имеет цилиндрическую форму с круглым основанием или призматическую форму с многоугольным основанием, полосы, параллельные полосе контакта прозрачной пластины, также должны быть видны на боковой стенке. То же самое относится к варианту, в котором потолок выполнен из прозрачного или светопроницаемого материала. В общем случае к основанию камеры (стеклянного ящика) не предъявляется особых требований, требуемое положение зависания демонстрируемого рекламируемого объекта или опоры достигается при соответствующем выравнивании полос. Согласно другому варианту конструкции, которая может использоваться со всеми вышеуказанными модификациями камеры, опора, прикрепленная к прозрачной пластине, представляет собой полку для создания оптической иллюзии зависания в воздухе, причем элементы этой полки своими лицевыми поверхностями прикреплены к двум противоположным сторонам прозрачной пластины, так что их поверхности, прикрепленные к пластине, идентичны, при этом на элементах полки предусмотрены полосы,проходящие параллельно плоскости прозрачной пластины и образованные, например, канавками. Также опора может быть прикреплена к прозрачной пластине и представлять собой штырь, создающий оптическую иллюзию своего зависания в воздухе, причем элементы штыря своими лицевыми поверхностями прикреплены к двум противоположным сторонам прозрачной пластины, так что их поверхности, прикрепленные к пластине, идентичны, а на элементах штыря предусмотрены полосы, проходящие параллельно плоскости прозрачной пластины, образованные, например, канавками. Кроме того, может быть предпочтительным, что опора представляет собой раму, закрепленную вдоль кромки отверстия, выполненного в прозрачной пластине, причем рама состоит из элементов рамы, расположенных напротив друг друга на обеих сторонах прозрачной пластины и перекрывающих друг друга, а также перекрывающих кромку прозрачной пластины, при этом в отверстии прозрачной пластины расположен носитель информации, прикрепленный к одной или более кромкам прозрачной пластины и/или рамы. В реферате, описании и формуле настоящего изобретения парадигма слова "рама" и парадигма слова "элемент" в словосочетании "элемент рамы" относятся к предмету, контуры которого имеют практически геометрическую форму замкнутой кривой, которая, таким образом, может представлять собой многоугольник, окружность или эллипс (так как форма данных фигур является общепринятой при изготовлении рамок для изображений). Согласно другому аспекту изобретения, устройство включает камеру для размещения носителя информации, выполненную с возможностью обозрения ее внутреннего пространства, причем камера имеет стенки, по меньшей мере частично выполненные из непрозрачного материала, а также встроенную прозрачную пластину, прикрепленную к стенке, при этом на прозрачной пластине размещены один или более объектов. Устройство отличается тем, что содержит камеру с боковой стенкой, выполненной из непрозрачного материала с обеспечением обозрения внутреннего пространства камеры сверху, причем камера имеет прозрачную пластину, установленную поперек или предпочтительно перпендикулярно плос-3 024215 кости и/или образующим боковой стенки камеры на расстоянии от нижней и верхней кромок стенок камеры, и идентичные или по существу идентичные полосы, проходящие вдоль двух сторон пластины на расстоянии параллельно ее полосе контакта с боковой стенкой, при этом носитель информации расположен на указанной прозрачной пластине. Согласно предпочтительному варианту конструкции, устройство включает камеру, имеющую форму вертикального цилиндра с предпочтительно круглым основанием, при этом в камере выполнено сквозное отверстие для обозрения внутреннего пространства, причем камера закрыта прозрачным потолком и предпочтительно имеет непрозрачное дно. Практически, полосы образованы канавками, вырезанными на внутренней поверхности боковой стенки, а прозрачная пластина вставлена в одну из указанных канавок. Необходимо отметить, что в отношении данного устройства камера может иметь форму, отличную от цилиндрической, например может иметь форму квадратной или многоугольной призмы, или иметь треугольное основание, или состоять из изогнутых секций стенки и т.п., в этом случае рама, окружающая отверстие в прозрачной пластине камеры, может представлять собой опору, к которой прикрепляется демонстрируемый носитель информации. В следующем аспекте изобретения предлагается устройство для демонстрации носителей информации, в особенности для рекламных целей, содержащее камеру для размещения носителя информации,выполненную с возможностью обозрения ее внутреннего пространства, причем к стенке камеры прикреплена прозрачная пластина, на которой расположен носитель информации. Суть данного устройства состоит в том, что носитель информации и/или его опора образованы по меньшей мере двумя объектами,расположенными на двух противоположных сторонах прозрачной пластины а их проекции, видимые в направлении, перпендикулярном прозрачной пластине, идентичны или по существу идентичны, причем все стенки камеры выполнены из прозрачного материала, а прозрачная пластина проходит через камеру под углом, по диагонали от одной из ее нижних кромок до ее верхней кромки на противоположной стороне, при этом объект прикреплен к прозрачной пластине посредством полки, предназначенной, например, для размещения рекламируемых товаров и состоящей из элементов полки, расположенных напротив друг друга на обеих сторонах пластины, при этом для крепления прозрачной пластины предусмотрены полосы, проходящие в поперечном, предпочтительно перпендикулярном направлении относительно полос, образованных канавками, выполненными в боковых стенках камеры, или параллельно этим полосам,и имеют такой же внешний вид, что и полосы, образованные канавками, и, по меньшей мере в случае прохождения в поперечном направлении, полосы соответствуют полосам, выполненным на боковой поверхности полки. Согласно другому варианту изобретения, в камере предусмотрены несколько прозрачных пластин,которые установлены параллельно друг другу на расстоянии друг от друга, и к которым прикреплены один или более носителей информации. В другом варианте на внутренних поверхностях в камере сформированы полосы, параллельные соединительной полосе прозрачной пластины и представляющие собой полосы, соединяющие элементы рамы, стыкуемые друг с другом внутри камеры, причем элементы рамы, состыкованные с прозрачной пластиной, предпочтительно зажаты на ней. Перечень чертежей Ниже приведено подробное описание изобретения со ссылками на прилагаемые чертежи, на которых приведены предпочтительные варианты конструкции оборудования. Фиг. 1 схематически показывает перспективный вид конструкции оборудования. Фиг. 2 показывает в увеличенном масштабе вид сверху оборудования, приведенного на фиг. 1, без потолка камеры. Фиг. 3 показывает в увеличенном масштабе изображение области А, отмеченной на фиг. 2. Фиг. 4 показывает в увеличенном масштабе изображение области В, отмеченной на фиг. 2. Фиг. 5 показывает разрез по горизонтали конструкции для иллюстрации возможного способа соединения демонстрируемого носителя информации с прозрачной пластиной, отличающегося от способа,приведенного на фиг. 3. Фиг. 6 показывает перспективный вид другого варианта конструкции оборудования. Фиг. 7 показывает разрез по горизонтали по линии С-С, отмеченной на фиг. 6. Фиг. 8 показывает перспективный вид другого варианта конструкции оборудования в рамках изобретения. Фиг. 9 показывает разрез по линии F-F, отмеченной на фиг. 10. Фиг. 10 показывает разрез, видимый в направлении указателя i, отмеченного на фиг. 9. Фиг. 11 показывает перспективный вид другого варианта конструкции оборудования. Фиг. 12 показывает разрез по горизонтали по линии G-G, отмеченной на фиг. 11. Фиг. 13 показывает в увеличенном масштабе область K, отмеченную на фиг. 12. Фиг. 14 показывает в увеличенном масштабе предпочтительный вариант конструкции полки, приведенной на фиг. 11. Фиг. 15 показывает перспективный вид другой модификации оборудования в рамках изобретения. Фиг. 16 показывает разрез по вертикальной геометрической оси, приведенной на фиг. 15. Фиг. 17 показывает перспективный вид другого варианта конструкции оборудования в рамках изобретения. Фиг. 18 показывает вид сверху камеры, приведенной на фиг. 17, без ее потолка. Фиг. 19 показывает в увеличенном масштабе центральную часть фиг. 17. Фиг. 20 показывает в увеличенном масштабе центральную часть фиг. 18. Фиг. 21 показывает перспективный вид вариантов конструкции оборудования, приведенных на фиг. 1-4. Фиг. 22 показывает вид сверху оборудования, приведенного на фиг. 21, без потолка камеры. Фиг. 23 показывает отдельно в увеличенном масштабе область S, отмеченную на фиг. 22. Фиг. 24 показывает перспективный вид другого варианта конструкции оборудования в рамках изобретения. Фиг. 25 показывает вид сверху оборудования, приведенного на фиг. 24, без потолка. Фиг. 26 показывает перспективный вид варианта конструкции оборудования в рамках изобретения,в котором все стенки камеры прозрачные. Фиг. 27 показывает вид сбоку оборудования, приведенного на фиг. 26. Фиг. 28 показывает перспективный вид конструкции, при помощи которой полосы, параллельные полосе контакта прозрачной пластины, образуют стыковочные полосы рам, находящихся внутри камеры. Фиг. 29 показывает вид сбоку и изнутри конструкции, приведенной на фиг. 28. Фиг. 30 показывает рамы, видимые сбоку на фиг. 29, примыкающие друг к другу. Сведения, подтверждающие возможность осуществления изобретения. Как показано на фиг. 1 и 2, согласно данному варианту конструкции, устройство (оборудование) содержит камеру 1 (или коробку, или шкаф в форме прямоугольной призмы), стенки которой образованы потолком 2, дном 3 (нижней стенкой) и боковыми стенками 4, 5, выполненными из непрозрачного материала, например из деревянной или пластмассовой пластины, аналогично потолку 2 и дну 3. Согласно данному варианту, концы камеры 1, перпендикулярные боковым стенкам 4, 5, закрыты прозрачными оконечными пластинами 6, 7, например изготовленными из стекла, которые, впрочем, не имеют функционального значения, так как предназначены в основном для предотвращения несанкционированного доступа к содержимому камеры 1 руками через торцевые оконечные отверстия 14, 15, при этом обеспечивается возможность заглянуть через них внутрь камеры 1 в направлении, показанном стрелкой а (фиг. 2) с двух сторон. В соответствии с изобретением, в вертикальной центральной плоскости X камеры 1 находится установленная прозрачная пластина 8, полностью перекрывающая вертикальный разрез камеры и проходящая под прямыми углами к боковым стенкам 4, 5, а также к потолку 2 и дну 3, причем прозрачная пластина 8 может быть изготовлена, например, из толстого листового стекла, особенно предпочтительно из совершенно прозрачного стекла, доступного для приобретения в широкой торговле, например под товарными знаками CONTURAN или MIROGARD, преимуществом которого является обеспечение дополнительной защиты от возможного возникновения отражений от прозрачной пластины 8. Как показано в увеличенном масштабе на фиг. 4, прозрачная пластина 8 вставляется и входит в замкнутую канавку 12, вырезанную в потолке 2, боковых стенках 4, 5 и дне 3 камеры 1 и непрерывно проходящую по ним. Так как полоса 9, вдоль которой прямоугольная прозрачная пластина 8 своими кромками стыкуется с канавкой 12, видна человеку, заглядывающему в камеру 1 через отверстия 14, 15 (фиг. 2) в направлении, указанном стрелками а, на внутренней поверхности камеры 1, вдоль обеих сторон канавки 12 прозрачной пластины 8, на одинаковом расстоянии b от соответствующей стороны канавки 12 расположены две полосы 10 а, 10b, проходящие параллельно полосе 9 по боковым стенкам 4, 5, потолку 2 и дну 3, т.е. по всем стенкам, имеющие такую же ширину, причем эти полосы выполнены в виде канавок 13 а, 13b,показанных на фиг. 4, на котором приведен вариант данной конструкции, и имеют одинаковую глубину d и ширину с по сравнению с длиной и шириной канавки 12 прозрачной пластины 8. В результате, человек,заглянув внутрь камеры 1, не увидит, что прозрачная пластина вставлена в одну из этих канавок, в частности в канавку 12, так как ввиду ее прозрачности человек не отличит канавку 12 от канавок 13 а, 13b,проходящих параллельно ей, другими словами, человек увидит только три одинаковые канавки 9, 10 а,10b и не заподозрит наличие прозрачной пластины 8. Следует отметить, что полосы 10 а, 10b необязательно должны иметь вид канавок 13 а, 13b и могут быть выполнены разными способами, например нарисованы, а кромки прозрачной пластины 8 необязательно должны фиксироваться в канавке 12 и могут прикрепляться к внутренним поверхностям стенки камеры, например клееными тонкими листами; в этом случае очевидно, что полосы 10 а, 10b должны быть выполнены с филигранной точностью, чтобы крепление прозрачной пластины 8 не было видимо невооруженным глазом. Также необходимо отметить, что вдоль двух сторон полосы 9 прозрачной пластины 8 на каждой стороне могут быть сформированы одна или несколько полос 10 а, 10b. Кроме того, соседние полосы необязательно должны проходить вдоль сторон на одинаковом расстоянии от них. Как показано в увеличенном масштабе на фиг. 3, согласно данному варианту осуществления изобретения, носитель информации с позиционным обозначением 11 состоит из двух объектов 11 а, 11b,-5 024215 прикрепленных к двум противоположным сторонам прозрачной пластины 8 в ее центральной части. Следовательно, твердые сплошные объекты 11 а, 11b прямоугольной формы имеют совершенно одинаковые размеры, т.е. имеют одинаковые высоту m (фиг. 2), ширину е и длину f на одной стороне и на другой стороне прозрачной пластины 8, к которой они прикреплены, например, клеем, причем, как показано на фиг. 1-3, данные объекты точно перекрывают друг друга в положении 18 прозрачной пластины. Если расстояние М между стенкой камеры 1 и серединой прозрачной пластины, представляющее собой середину камеры по глубине, выбрано таким образом, что часть 8' тонкой прозрачной пластины 8 между объектами 11 а, 11b (приведенное на фиг. 1 только для пояснения) не видно человеку, заглядывающему внутрь камеры через отверстие 14 или 15, даже если он смотрит на носитель информации 11 под углом,объект кажется единым компонентом, несмотря на то, что состоит из двух половин рассеченного целого,при этом у человека, заглядывающего в камеру в одном из двух направлений, создается впечатление, что объект завис в воздухе. Как показано на фиг. 5, данная оптическая иллюзия зависания в воздухе носителя 11 информации может создаваться, если объекты 11 а, 11b не прикреплены к прозрачной пластине 18, а находятся на малых расстояниях h от ее поверхностей и прикреплены к стержню 17, зафиксированному в прозрачной пластине 18 и выступающему из нее с двух сторон. При выборе расстояний h, ширины щелей, необходимо учитывать ширину М вышеупомянутого шкафа 1, чтобы человеку не было видно щель, которая должна перекрываться объектами 11 а, 11b, даже если человек заглядывает под углом через отверстия 14,15 с передней стороны, т.е. точка обзора немного смещена в поперечном направлении. Ширина М и расстояния f, способствующие созданию оптической иллюзии зависания объекта в воздухе, могут определяться эмпирически или путем моделирования. Необходимо отметить, что в этом случае объекты 11 а,11b, находящиеся на обеих сторонах прозрачной пластины 18, также должны полностью перекрывать друг друга при рассмотрении их в направлении, перпендикулярном прозрачной пластине 18, т.е. проекции данных объектов на обе стороны пластины, видимые в направлении, перпендикулярном прозрачной пластине, идентичны. Согласно фиг. 5, предлагаемое решение особенно предпочтительно в аспекте того, что объекты 11 а,11b соединены со стержнем 17, например посредством подшипника, и могут на нем приводиться во вращение двигателями, встроенными в объекты, что может существенно увеличить эффективность рекламы. Стеклянная пластина также может вращаться и произвольно перемещаться в вертикальном и поперечном направлениях. Так как камера 1 оборудования, изображенного на фиг. 1-5, ограничена с четырех сторон непрозрачными стенками, ее внутреннее пространство с носителем 11 информации должно быть освещено, что в случае данного варианта конструкции осуществляется посредством источников 16 света, например световой аппаратуры на базе светодиодов, прикрепленных к боковым стенкам 4, 5, дну 3 и потолку 2 по периметру отверстий 14, 15. Основное отличие конструкции оборудования, приведенного на фиг. 6 и 7, от оборудования, показанного на фиг. 1-5, состоит в том, что его боковые стенки, его потолок и его дно лишь частично выполнены из непрозрачного материала, который, в данном случае, может избавить от необходимости искусственного освещения внутреннего пространства. По этой причине на фиг. 6 и 7 вышеописанные элементы, такие как полосы 9, 10 а, 10b, прозрачная пластина 8 и канавки 12, 13 а, 13b, отмечены такими же номерами позиций, что и на фиг. 1-5, а камера или шкаф, в целом, имеет позиционное обозначение 20. Боковые стенки 23, 24 камеры 20 состоят из трех частей: центральные части 23 а и 24 а стенки, сделанные из непрозрачного материала, как и все дно 22 (другими словами плита основания), и центральная часть 21 а потолка 21, расположенная горизонтально и являющаяся продолжением вертикальных частей 23 а и 24 а стенок. Крайние части 23b и 24b стенок с двух сторон соединены с частями 23 а, 24 а боковых стенок, причем крайние части стенок и части 23 а, 24 а стенок имеют практически одинаковую толщину v и выполнены не из полностью прозрачного или кристально чистого материала, а из светопроницаемого, например из соответствующего пластика или матового стекла, замутненного путем пескоструйной обработки. Предпочтительно, чтобы части 23b, 24b стенок имели одинаковую длину, которая может совпадать с длиной частей 23 а, 24 а стенок. Понятно, что стенки 23, 24 имеют одинаковую общую постоянную длину. Как показано на фиг. 7, в данном случае полосы 9, 10 а, 10b создающие оптическую иллюзию зависания объекта в воздухе, выполнены в виде канавок 12, 13 а, 13b, непрерывно проходящих по внутренней поверхности частей 23 а, 24 а стенки, потолку 21 и дну 22. При этом прозрачная пластина 8 также вставляется центральную канавку 12, что следует из описания со ссылками на фиг. 1-5, для чего также используются три канавки, и, согласно данному варианту конструкции, носитель информации или блок, обозначенный номером 25, состоящий из двух одинаковых половин (объекты 25 а, 25b), демонстрируется в камере 20, причем объекты 25 а, 25b прикреплены, например приклеены, к двум противоположным сторонам прозрачной пластины и полностью перекрывают друг друга. Понятно, что объекты 25 а, 25b также могут прикрепляться к прозрачной пластине 8, как показано на фиг. 5, например посредством стержня или поворотного штифта. Необходимо отметить, что модификация оборудования, показанная на фиг. 6 и 7, предпочтительно используется для демонстрации больших носителей информации. При этом высота камеры или шкафа 20 может достигать человеческого роста и даже превышать его, и камера может иметь ширину, соответствующую ее высоте. В этом случае света окружающей среды, естественного или искусственного, может быть достаточно для освещения носителя 25 информации, который будет виден при свете, проходящем сквозь светопроницаемые части 23b, 24b стенки и части 21b потолка. Очевидно, что можно использовать источники света, установленные по периметру отверстий 14, 15 на передней стороне (см. фиг. 1 и 2) или в других местах камеры 20, при этом необходимо установить их таким образом, чтобы исключить появление отражений от прозрачной пластины 8, но в то же время обеспечить надлежащее освещение блока носителя 25 информации. В этом случае в качестве материала прозрачной пластины 18 предпочтительно использовать совершенно прозрачную стеклянную пластину. При использовании крупногабаритных камер с прямоугольным основанием может возникнуть необходимость укрепить конструкцию, например посредством рам, состоящих из элементов рам, проходящих по кромкам камеры. Обычно крупногабаритные камеры используются для демонстрации больших объектов. Как было указано выше, с целью увеличения эффективности рекламы предпочтительно предусмотреть возможность движения демонстрируемого в текущий момент блока, что может обеспечиваться путем перемещения прозрачной пластины, например посредством фрикционного колеса или при помощи двигателей,встроенных в объекты, образующие данный блок (см. описание к фиг. 5). При необходимости движения больших демонстрируемых блоков помимо двигателя в объекты также должен быть встроен реечный механизм, соединенный с двигателями и позволяющий перемещать большие объекты посредством даже относительно маломощных двигателей. В оборудовании, показанном на фиг. 8-10, блок носителя информации с позиционным обозначением 27 может быть виден внутри камеры 26 с передней и с задней сторон через отверстия 14, 15 на передней стороне, причем в данном случае, как показано на фиг. 1-5, а также в увеличенном масштабе на фиг. 3, блок носителя информации состоит из объектов 27 а, 27b, прикрепленных к двум противоположным сторонам прозрачной пластины 8. Отличие этого оборудования от оборудования, приведенного на фиг. 1-5, состоит в том, что в данном случае камера 26 имеет форму кругового цилиндра, при этом сечение его стенки, т.е. сечение его ограничивающей стенки 28, представляет собой окружность, причем полосы 9, 10 а, 10b образованы канавками 12, 13 а, 13b, каждая и которых представлена в виде тонкой линии, а прозрачная пластина 8, как показано в увеличенном масштабе на фиг. 4, вставлена в центральную канавку 12, таким образом, отличие состоит в том, что стенка 28 изогнута. Другое отличие данного оборудования от оборудования, изображенного на фиг. 1-5, состоит в том, что освещение внутреннего пространства 29 камеры 26 осуществлено источниками света, встроенными в стенку 28, выполненную из светопроницаемого материала или имеющую покрытие из такого рода материала на своей внутренней поверхности по всей окружности вдоль линии j, показанной на фиг. 10. Понятно, что у человека, заглядывающего внутрь камеры 26 в любом направлении, создается впечатление, что блок 27 носителя информации завис в воздухе. Отличие варианта конструкции оборудования в рамках настоящего изобретения, показанного на фиг. 11-14, от вышеописанных вариантов состоит в том, что в данном случае у камеры 30 квадратное основание, а боковые стенки 31, 32, 33 и 34 выполнены из прозрачного материала, предпочтительно из стекла или пластмассы такого рода, при этом имеется возможность заглянуть внутрь камеры 30 со всех сторон. Нижняя часть камеры 30 представляет собой дно 35, выполненное из непрозрачного материала,при этом верхняя часть камеры представляет собой потолок 36, выполненный из такого же материала. Поперечные части 21b потолка 21 могут быть выполнены из такого же материала, и предпочтительная ширина этих частей должна равняться ширине частей 23b, 24b стенок, которая равна ширине центральной части 21 а потолка. Кроме того, в этом случае существенный признак настоящего изобретения состоит в том, что прозрачная пластина 37, отмеченная на фиг. 11 и 12 жирной пунктирной линией, интегрирована во внутреннее пространство камеры 30 и предпочтительно не отражает свет, а элементы 38 а, 38b полки, полностью перекрывающие друг друга, прикреплены к прозрачной пластине 37 на каждой из ее противоположных сторон и создают оптическую иллюзию зависания в воздухе полки 39, имеющей (как показано отдельно на фиг. 14, на котором приведено увеличенное изображение полки и фрагментов прозрачной пластины 37) прямоугольную проекцию в горизонтальной плоскости. Также в этом случае ключевое условие создания максимально реалистичной оптической иллюзии зависания полки 38 в воздухе состоит в том, что параллельно полосе 39, образованной вследствие контакта между элементами 38 а, 38b полки и прозрачной пластиной 37, а также между прозрачной пластиной 37 и дном 35 или потолком 36, с двух сторон должны проходить подобные полосы 40. Как явствует из фиг. 14, в этом случае полосы 40,также параллельные полосе 39, образованной в результате контакта между прозрачной пластиной 37,сформированы канавками 41. На фиг. 13 показана вертикальная кромка 37 а прозрачной пластины 37, контактирующая с вертикальными кромками 31 а, 34 а соседних боковых стенок 31, 34. Так как в данном случае вследствие стыка кромок образуется толстая полоса 42, человек не подозревает о том, что расположенная по диагонали прозрачная пластина тоже участвует в этом контакте, что также способствует созданию реалистичной оптической иллюзии. Демонстрируемые продукты, размещаемые на полке 38, имеют позиционное обозначение 43. Они располагаются с двух сторон прозрачной пластины, но у людей возникает впечатление,что они видят два продукта 43, например вазы, украшения и т.п., находящиеся рядом друг с другом на одной полке. Также необходимо отметить, что в камере (стеклянном шкафу) могут располагаться несколько одинаковых "зависших" друг над другом полок. На фиг. 15 и 16 показана модификация оборудования, в котором камера в форме вертикального цилиндра, имеющая позиционное обозначение 44 и открытая сверху или, в данном случае, закрытая сверху потолком 46 из прозрачного материала, а в нижней части цилиндра непрозрачная боковая стенка 45 закрыта дном 47, также выполненным из непрозрачного материала. Камера 44, стоящая на ножках 48,предназначена для демонстрации носителей 49 информации, в частности для рекламы объектов, рассчитанных на осмотр сверху, причем верхняя кромка камеры 44 находится на высоте, соответствующей положению между уровнем колен и уровнем талии взрослого человека. В данном случае человеку также должно казаться, что носитель 49 информации завис в воздухе, что достигается аналогично тому, как описано в вышеуказанных вариантах, т.е. прозрачная пластина 50, имеющая форму круглого диска, занимает горизонтальное положение и встроена в боковую стенку 45 камеры 44 под надлежащими углами к образующим. Прозрачная пластина 50, выполненная предпочтительно из совершенно прозрачного стекла, вставлена в замкнутую канавку 51, проходящую по всей окружности, при этом человеку, заглядывающему внутрь камеры 44, видно полосу 51 а, по которой контактируют боковая стенка 45 и канавка,и не заметно самой прозрачной пластины 50. Для создания у человека оптической иллюзии зависания в воздухе носителя 49 информации, находящегося на прозрачной пластине 50, необходимо наличие дополнительных канавок 52, 53 над и под канавкой 51, по меньшей мере по одной на каждой стороне, проходящих на расстоянии I от канавки 51, причем канавки 52, 53 воспринимаются человеком как полосы 52 а,53 а, идентичные полосе 51 а, обозначенной на фиг. 15 пунктирной линией, что создает оптическую иллюзию "невидимости" прозрачной пластины 50 и зависания рекламируемого носителя 49 информации. Необходимо отметить, что камера 45 может также иметь форму, например эллиптического цилиндра, может не иметь дна и может быть установлена на существующем основании или основании, изготовленном для этой цели, причем основание должно быть соответствующего качества исполнения, а для предотвращения несанкционированного доступа к внутреннему пространству камеры 44 потолок 46 должен быть в основном прозрачным. Можно также использовать камеру с основанием другой формы,например четырехугольной или многоугольной. Другая предпочтительная модификация оборудования, согласно изобретению, подробно описана со ссылками на фиг. 17-20. Как показано на фиг. 11-14, имеется камера 30, в которую можно заглянуть с любой стороны или по меньшей мере с двух сторон, при этом вышеописанные элементы имеют такие же позиционные обозначения, что и на фиг. 17-20. Основное отличие от оборудования, показанного на фиг. 11-14 состоит в том, что в данном случае в прозрачной пластине 37 имеется отверстие 54, обрамленное рамой 55. Данная рама 55 состоит из двух элементов 55 а, 55b рамы, расположенных на обеих сторонах прозрачной пластины 37, точно перекрывающих друг друга. Как показано в увеличенном масштабе на фиг. 20, рама 55 толщиной к перерывает кромки прозрачной пластины 37 на расстояние k', таким образом, если смотреть со стороны отверстия 54, кромки прозрачной пластины 37 закрыты. Производимый при этом эффект, подробно описанный выше, также присутствует и в данном случае, т.е. у человека возникает впечатление, что рама 55, являющаяся опорой для демонстрируемого носителя 56 информации,например рекламируемого объекта, зависла в воздухе. В данном случае объект 56, представляющий собой носитель информации, закреплен стержнем 57, зафиксированным в прозрачной пластине 37 (например, вклеенным в просверленное отверстие) между нижними сторонами элементов рамы 55 а, 55b, однако объект может просто покоиться на нижней части рамы 55, или может быть подвешен, например на нитке,цепочке и т.п., прикрепленной к верхней части рамы 55, или может быть зафиксирован при помощи стержней, выступающих с разных сторон, или может быть закреплен одним стержнем, например кронштейном. Благодаря оптической иллюзии зависания в воздухе рамы 55, в которой могут разнообразными способами размещаться различные объекты, существенно увеличивается эффективность рекламы. Согласно вышеприведенному подробному описанию, для создания оптической иллюзии зависания рамы в воздухе потолок и дно камеры 30 должны содержать диагональные полосы, предпочтительно канавки, параллельные плоскости прозрачной пластины 37, как показано на фиг. 11-14. Из информации, приведенной на фиг. 17-20, и соответствующего описания следует, что согласно фиг. 1-10 и фиг. 15, 16, в вариантах конструкции или в модификациях оборудования, как показано на фиг. 17-20, отверстие 54 с рамой могут быть выполнены просто, и данный носитель информации может прикрепляться к этой раме как к опоре. Специалистам понятно, что в любом оборудовании, которое просматривается с двух сторон или сверху, как описано в вышеприведенных вариантах, помимо носителя информации, расположенного в такого рода обрамленном отверстии, также в произвольных конфигурациях могут размещаться и другие носители информации, состоящие из частей, прикрепленных к противоположным сторонам прозрачной пластины и перекрывающих друг друга, как указано выше. Конструкция оборудования, приведенная на фиг. 21-23 имеет единственное отличие от конструкции, показанной на фиг. 1-4, состоящее в том, что в данном случае носитель информации 11 состоит не из объектов 11 а, 11b, прикрепленных к прозрачной пластине 8, а цилиндрические опорные элементы 60 а,60b опоры 60, которые (в отличие от элементов полки 38 а, 38b, создающих оптическую иллюзию зависания в воздухе полки 38, как показано на фиг. 11-14) совместно создают у человека, заглядывающего внутрь камеры 1 с любой стороны, впечатление, что цилиндрический опорный штырь, на котором подвешены демонстрируемые носители информации, например ожерелье и т.п., завис в воздухе. Для создания оптической иллюзии зависания в воздухе опорные элементы 60 а, 60b, устанавливаемые с обеих сторон прозрачной пластины, должны точно перекрывать друг друга, как показано на чертеже в увеличенном масштабе, где очевидно одинаковые диаметры опорных элементов 60 а, 60b, имеющих форму кругового цилиндра, обозначены буквой d, а контактные поверхности - позиционным номером 8". Для создания оптической иллюзии зависания в воздухе опоры 60 опорные элементы 60 а, 60b, расположенные на обеих сторонах прозрачной пластины 8, также должны содержать полосы, проходящие параллельно контактным поверхностям 8", т.е. плоскостям прозрачной пластины, причем данные полосы на фиг. 21-23 обозначены позиционными номерами 62 а, 62b, при этом, как показано в увеличенном масштабе на фиг. 21, они предпочтительно образованы канавками 63 а, 63b аналогично ранее описанным вариантам конструкции. Необходимо отметить, что несмотря на замену носителя 11 информации, изображенного на фиг. 1-4, опорой 60, оборудование, приведенное на фиг. 21-23, аналогично оборудованию, изображенному на фиг. 1-4, в отношении конструкции и освещения камеры 1 (источники света 16 а), а также ее применения,поэтому на фиг. 21-23 для обозначения одинаковых элементов использованы те же самые позиционные номера. На фиг. 24 и 25 показан вариант осуществления изобретения, аналогичный приведенному на фиг. 1-5, поэтому для обозначения одних и тех же структурных элементов в данном случае использованы такие же позиционные обозначения. Отличие заключается только в том, что в оборудовании, описанном со ссылками на фиг. 24 и 25, имеются две прозрачные пластины 8, встроенные в камеру 1, расположенные на расстоянии t друг от друга и проходящие параллельно центральной вертикальной плоскости X на расстоянии t/2 от нее. При этом кроме полос 10 а, 10b, проходящих на расстоянии b от разделителей, также имеется центральная полоса 10 с, лежащая в центральной вертикальной плоскости X, таким образом, соединительные полосы 9 прозрачных пластин 8 в местах их стыка со стенками 2-5 остаются совершенно не различимыми для человека. Следует отметить, что прочие аспекты, например формирование канавок,стыковка и размещение элементов по линейным осям и осям вращения, выбор материала и т.п., имеющие отношение к фиг. 1-5, в равной степени действительны в отношении вариантов осуществления изобретения со ссылками на фиг. 24 и 25. Оборудование, приведенное на фиг. 24 и 25, является предпочтительным вариантом осуществления изобретения, так как несколько прозрачных пластин 8 дают возможность рекламировать одновременно несколько видов продуктов, располагаемых внутри одной камеры 1 на разной глубине. Кроме того, эффективность рекламы можно увеличить путем независимого перемещения, например вращения, различных объектов 11, при этом один продукт может покоиться, а другой вращаться, или продукт может двигаться в каком-либо направлении путем перемещения прозрачной пластины 8, например ее смещения. На фиг. 26 и 27 показан вариант осуществления изобретения, аналогичный варианту, приведенному на фиг. 11-14, в камере 70 которого демонстрируется рекламируемый продукт 69, имеющий звездообразную форму и находящийся на "зависшей в воздухе" полке 78. Отличие данного варианта, главным образом, состоит в том, что, согласно приведенному на фиг. 27 и 28 оборудованию, из прозрачного материала выполнены не только боковые стенки 71-74 камеры 70, но и дно 75 с потолком 76, кроме того, в данном случае прозрачная пластина 77 проходит в камере 70 наклонно между углами или кромками 78, 79, противостоящими друг другу на дне и на потолке, при этом на двух сторонах прозрачная пластина 77 стыкуется с канавками, выполненными в боковых стенках 71, 73, причем на линиях стыка образуются полосы 77'. Угловые соединения могут быть выполнены согласно фиг. 13, следовательно, они не будут видны человеку. В данном случае продукт 69 поддерживается предметом, выполняющим функции полки 78 и образованным из двух одинаковых элементов 78 а, 78b, имеющих форму призмы с треугольным основанием и расположенных напротив друг друга на обеих сторонах прозрачной пластины 77, при этом продукт 69 покоится на элементе 78b полки. Таким образом, в данном случае полосы 80, имеющие вид канавок, выполненных, например в боковых стенках 71, 73 или на боковых стенках, предназначены для того,чтобы сделать "невидимой" полосу 77', которая тоже проходит через полку 78, причем параллельно полосе 80 на боковой поверхности элементов 78 а, 78b полки также проходят полосы 80'. Полосы 80, 80' перпендикулярны полосам 77', в результате чего последние визуально не воспринимаются человеком,который, в лучшем случае, расценит данные полосы 77', 80 как декоративные элементы. Эффективность рекламы определенных товаров или продуктов можно увеличить посредством оборудования в рамках настоящего изобретения, а также при помощи осветительной техники и световых эффектов. Однако, если стенки камеры не будут прозрачными, как до настоящего момента описывалось в вышеприведенных вариантах осуществления изобретения, а будут выполнены из светопроницаемого материала, например оникса, матового стекла, светопроницаемой пластмассы и т.п., то источники света можно расположить на наружной поверхности стенок камеры, другими словами, если смотреть изнутри за пределы стенок камеры (боковых стенок или даже потолка и/или дна), причем данные источники света могут представ-9 024215 лять собой, например, светодиоды, обладающие определенными преимуществами (имеют малые габариты, не нагреваются), таким образом, внутреннее пространство камеры может освещаться "словно из ниоткуда", что делает необязательным наличие отдельного источника освещения для рекламируемого продукта, так как он получает однородный свет со всех сторон. Кроме того, такой подход к освещению позволяет свести к минимуму вероятность возникновения отражений на прозрачной пластине, поддерживающей продукт, так как свет предотвращает их появление. С применением такого рода освещения технология рекламы, согласно фиг. 17-49, при которой на вырезанной обрамленной части прозрачной пластины расположен объект, особенно эффективна, так как при этом не возникают отражения. На фиг. 28-30 показана конструкция, при помощи которой в камере оборудования не видны полосы,параллельные крепежным полосам прозрачной пластины 8, служащей в данном случае опорой для звездообразного продукта 69, в отличие от варианта с наличием канавок, изображенных, например, на фиг. 4. Вместо таких канавок используются стыковочные канавки, имеющие позиционные обозначения 91, как показано на фиг. 30, расположенные между тонкостенными элементами 90 рамы, скрепляемыми между собой и вводимыми или вставляемыми в камеру (отдельно не показано). На фиг. 29 проиллюстрирован процесс формирования полос, в соответствии с которым элементы 90 рамы вставляются друг за другом в камеру данного оборудования, стенки которой выполнены, например, из светонепроницаемого материала, с двух сторон по направлению, обозначенному стрелкой и, к прозрачной стенке 8, расположенной посередине, таким образом, что два внутренних элемента 90 рамы своими внутренними кромками полностью стыкуются с прозрачной пластиной 8 по всему периметру, после чего внутренние кромки двух внешних элементов 90 рамы стыкуются с внешними кромками внутренних элементов 90 рамы, образующими зазор. Таким образом формируется поверхность стенки, изображенная на фиг. 30, напротив которой "завис" продукт 69. В данном случае, в отличие от варианта осуществления изобретения, описанного со ссылками на фиг. 1-5, полосы 91 сформированы не в виде канавок, например вырезанных в деревянной стенке камеры, а посредством зазоров, образованных при стыковке элементов 90 рамы с прозрачной пластиной 8 и друг с другом. В результате, ширина канавки 92, образованной на месте стыковки прозрачной пластины 8, в частности стеклянной пластины, с ее краями, визуально сводится к минимуму,при этом канавка как бы "сужается". Например, при ширине стеклянной пластины всего 3 мм будет видна только сверхтонкая полоса 93, что приводит к требуемому "обману зрения", вследствие чего полосы вдоль стеклянной пластины кажутся настолько тонкими, что никто не заподозрит наличие стеклянной пластины, расположенной рядом с полосой 93, в месте которой прозрачная пластина вставлена в канавку. Данная ширина остальных полос 91 (ширина стыковочных канавок между рамами 90) может регулироваться по ширине полосы 93 таким образом, чтобы полосы 91 на внутренних поверхностях камеры представляли собой сверхтонкие линии. Следовательно, при помощи конструкции, показанной на фиг. 28-30, имеется возможность практически полностью скрыть стыковочные зазоры из видимости невооруженным глазом. Поперечное сечение элементов 90 рамы может представлять собой квадрат, прямоугольник, многоугольник, криволинейную фигуру или даже фигуру неопределенной формы. Следует отметить, что материал рам может в принципе выбираться согласно требованиям конкретной цели применения, а толщина рам может выбираться с учетом практических аспектов. Понятно, что способ формирования полос, описанный со ссылками на фиг. 28-30, также может применяться для всех вариантов осуществления изобретения, описанных со ссылками на фиг. 1-30, а также в прочих вариантах осуществления изобретения. По сравнению с известным рекламным оборудованием, в основе которого лежит создание оптической иллюзии зависания в воздухе демонстрируемого объекта, преимущество настоящего изобретения состоит в том, что внутрь камеры можно заглянуть с двух или даже с четырех сторон, а также имеется возможность обойти камеру, в результате чего эффективность рекламы существенно увеличивается. Эффективность рекламы также может быть увеличена путем перемещения носителя информации/опоры прямым или косвенным способом посредством электродвигателя, встроенного в объекты или путем вращения и/или смещения всей прозрачной пластины в вертикальном или поперечном направлении при помощи фрикционного колеса, реечного или другого механизма. Кроме того, эффективность рекламы может быть увеличена путем размещения на одной прозрачной пластине нескольких носителей информации и/или опор. Очевидно, что настоящее изобретение не ограничивается конструкциями, подробно описанными выше, и может быть осуществлено несколькими различными способами, защищенными в рамках формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для демонстрации носителей информации, в особенности для рекламных целей, содержащее камеру (1, 20, 26, 30) для размещения носителя (11, 25, 27, 43, 56) информации, которая выполнена с возможностью обозрения ее внутреннего пространства и имеет по меньшей мере одну прозрачную пластину (8, 18, 37), пересекающую направление обозрения и прикрепленную к стенке камеры,причем носитель информации установлен или непосредственно на прозрачной пластине, или посредст- 10024215 вом опоры, прикрепленной к прозрачной пластине, при этом по меньшей мере часть стенки камеры содержит полосы (10 а, 10b, 40), параллельные ее полосе (9, 39) контакта с прозрачной пластиной, причем носитель (11, 25, 27, 43, 56) информации состоит по меньшей мере из двух объектов (11 а, 11b, 25a, 25b,27a, 27b), которые расположены на обеих сторонах прозрачной пластины (8, 18, 37, 50) напротив друг друга, и проекции которых, видимые в направлении, перпендикулярном прозрачной пластине, идентичны или, по существу, идентичны, при этом расстояние (М) между точкой или точками (14, 15) обозрения камеры и прозрачной пластиной (8) выбраны таким образом, чтобы закрыть обозрение части прозрачной пластины (8, 18), расположенной между объектами (11 а, 11b, 25a, 25b, 27a, 27b), отличающееся тем, что объекты (11 а, 11b, 25a, 25b, 27 а, 27b, 38a, 38b, 55a, 55b), образующие носитель (11, 25, 27, 43, 46) информации, расположены на двух сторонах прозрачной пластины (8, 18, 37, 50) или на расстоянии (h) от этих сторон на опоре, на которой или посредством которой они могут вращаться при помощи двигателя,встроенного в объекты (11 а, 11b, 25a, 25b, 27 а, 27b). 2. Устройство по п.1, отличающееся тем, что камера (20) образована двумя боковыми стенками (23,24), дном (22) и потолком (21), причем боковые стенки (23, 24) и центральные части (21 а) потолка (21) выполнены из непрозрачного материала, при этом к центральным частям (23 а, 24 а) боковых стенок и центральной части (21 а) потолка с двух сторон прикреплены части боковых стенок (23b, 24b) и части(21b) потолка, выполненные из светопроницаемого материала, например из пластмассовой или стеклянной пластины, поверхность которой замутнена путем пескоструйной обработки. 3. Устройство по п.1 или 2, отличающееся тем, что в камере (1) предусмотрены несколько прозрачных пластин (8), которые установлены параллельно друг другу на расстоянии (t) друг от друга, и к которым прикреплены один или более носителей (11) информации. 4. Устройство по п.1, отличающееся тем, что камера (26) имеет цилиндрическую форму, а боковая стенка (28) имеет форму кольца и выполнена из прозрачного материала, по меньшей мере, вдоль своей внутренней поверхности, причем в указанную стенку (28) встроены источники света (28 а). 5. Устройство по п.1, отличающееся тем, что установленная вертикально камера (30) призматической или цилиндрической формы образована, по меньшей мере частично, прозрачной боковой стенкой и непрозрачными потолком (36) и дном (35), а прозрачная пластина (37) встроена в камеру по диагонали или в направлении диаметра, при этом, по меньшей мере, на дне (35) и на потолке (36), а также в боковых стенках или на боковой стенке камеры (30) предусмотрены полосы (40), проходящие вдоль двух сторон полосы (39) контакта прозрачной пластины параллельно ей. 6. Устройство по п.5, отличающееся тем, что камера (30) образована четырьмя перпендикулярными друг другу боковыми стенками (31, 32, 33, 34), потолком (36), выполненным из непрозрачного материала, и дном (35), выполненным из того же непрозрачного материала, причем по меньшей мере две боковые стенки или предпочтительно все четыре боковые стенки (31, 32, 33, 34) выполнены из прозрачного материала, а прозрачная пластина (37) встроена в камеру (30) по диагонали так, что ее нижняя кромка прикреплена к дну (35), а верхняя кромка - к потолку (36), при этом на дне (35) и на потолке (36) предусмотрены полосы (40), проходящие вдоль двух сторон полосы (39) контакта прозрачной пластины (37) параллельно ей. 7. Устройство по одному из пп.1-6, отличающееся тем, что опора, прикрепленная к прозрачной пластине (37), представляет собой полку (38) для создания оптической иллюзии зависания в воздухе, причем элементы (38 а, 38b) этой полки своими лицевыми поверхностями прикреплены к двум противоположным сторонам прозрачной пластины (37), так что их поверхности, прикрепленные к пластине, идентичны, при этом на элементах (38 а, 38b) полки предусмотрены полосы (40), проходящие параллельно плоскости прозрачной пластины (37) и образованные, например, канавками (41). 8. Устройство по одному из пп.1-6, отличающееся тем, что опора прикреплена к прозрачной пластине и представляет собой штырь (60), создающий оптическую иллюзию своего зависания в воздухе,причем элементы (60 а, 60b) штыря своими лицевыми поверхностями прикреплены к двум противоположным сторонам прозрачной пластины, так что их поверхности, прикрепленные к пластине, идентичны,а на элементах (60 а, 60b) штыря предусмотрены полосы (62 а, 62b), проходящие параллельно плоскости прозрачной пластины, образованные, например, канавками (63 а, 63b). 9. Устройство по одному из пп.1-6, отличающееся тем, что опора представляет собой раму (55), закрепленную вдоль кромки отверстия (54), выполненного в прозрачной пластине (8, 18, 37), причем рама(55) состоит из элементов (55 а, 55b) рамы, расположенных напротив друг друга на обеих сторонах прозрачной пластины (8, 18, 37) и перекрывающих друг друга, а также перекрывающих кромку прозрачной пластины (8, 18, 37), при этом в отверстии (54) прозрачной пластины (8, 18, 37) расположен носитель (11,25, 27, 43, 56) информации, прикрепленный к одной или более кромкам прозрачной пластины (8, 18, 37) и/или рамы (55). 10. Устройство по п.9, отличающееся тем, что на внутренних поверхностях в камере сформированы полосы (91), параллельные соединительной полосе прозрачной пластины (8) и представляющие собой полосы, соединяющие элементы (90) рамы, стыкуемые друг с другом внутри камеры, причем элементы(90) рамы, состыкованные с прозрачной пластиной (8), предпочтительно зажаты на ней. 11. Устройство для демонстрации носителей информации, в особенности для рекламных целей, со- 11024215 держащее камеру для размещения носителя информации, выполненную с возможностью обозрения ее внутреннего пространства, причем к стенке камеры прикреплена прозрачная пластина, на которой расположен носитель информации, при этом носитель (11, 25, 27, 43, 56) информации и/или его опора (38,55) образованы по меньшей мере двумя объектами (11 а, 11b, 25a, 25b, 27a, 27b), расположенными на двух противоположных сторонах прозрачной пластины (8, 18, 37, 50), а их проекции, видимые в направлении, перпендикулярном прозрачной пластине, идентичны или, по существу, идентичны, отличающееся тем, что все стенки (71-75) камеры (70) выполнены из прозрачного материала, а прозрачная пластина (77) проходит через камеру (70) под углом, по диагонали от одной из ее нижних кромок до ее верхней кромки на противоположной стороне, при этом объект прикреплен к прозрачной пластине (77) посредством полки (78), предназначенной, например, для размещения рекламируемых товаров (69) и состоящей из элементов (78 а, 78b) полки, расположенных напротив друг друга на обеих сторонах пластины, при этом на этих полках (78 а, 78b) предусмотрены полосы (80), проходящие в поперечном, предпочтительно перпендикулярном направлении относительно полос (77'), образованных канавками, выполненными в боковых стенках (71, 73) камеры, или параллельно полосам (77'), причем полосы (80) имеют такой же внешний вид, что и полосы (77'), и по меньшей мере в случае прохождения в поперечном направлении полосы (80) соответствуют полосам, выполненным на боковой поверхности полки (78).
