Способ, устройство и система аутентификации личности владельца смарт-карты или паспорта, смарт-карта и электронный паспорт

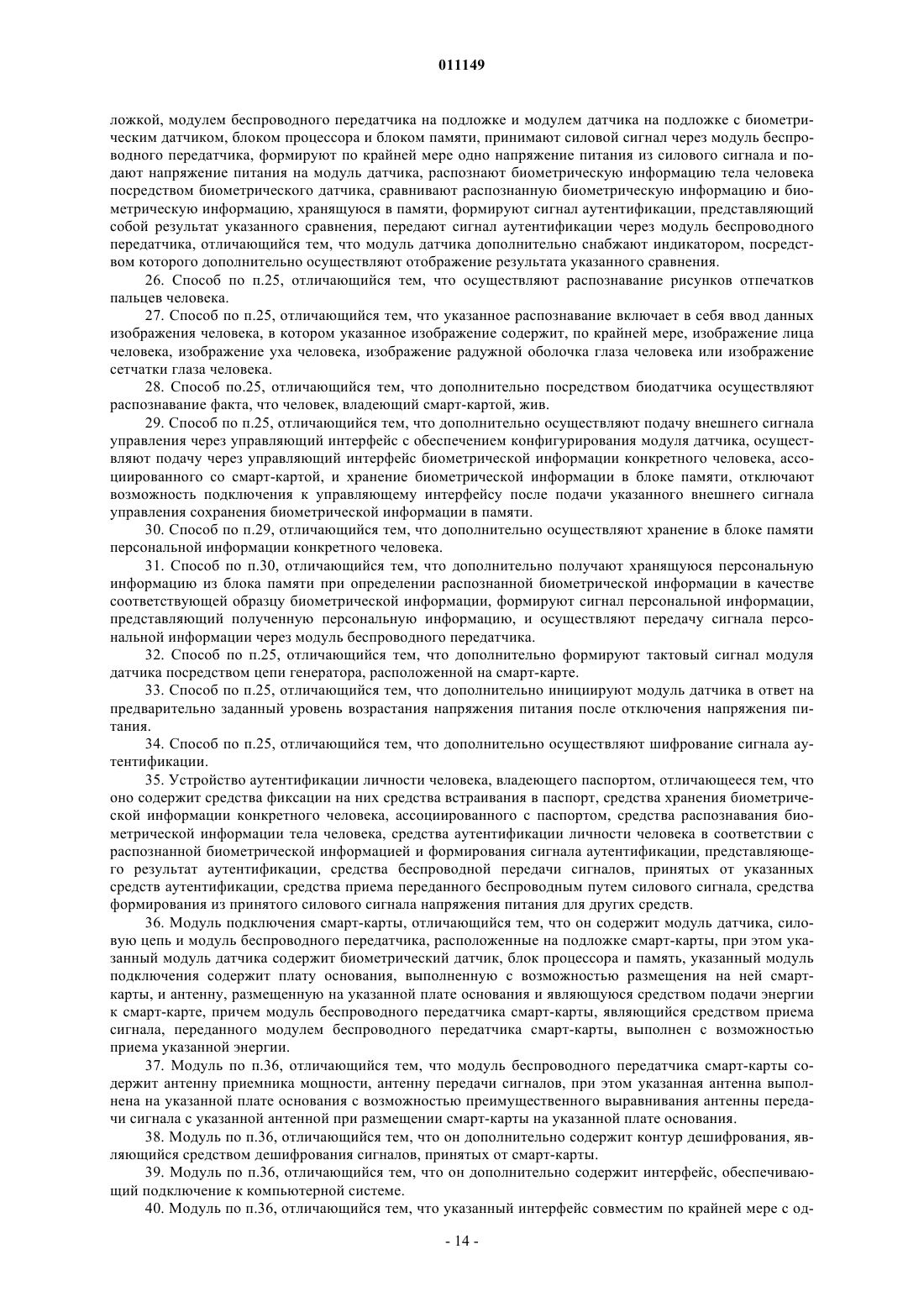

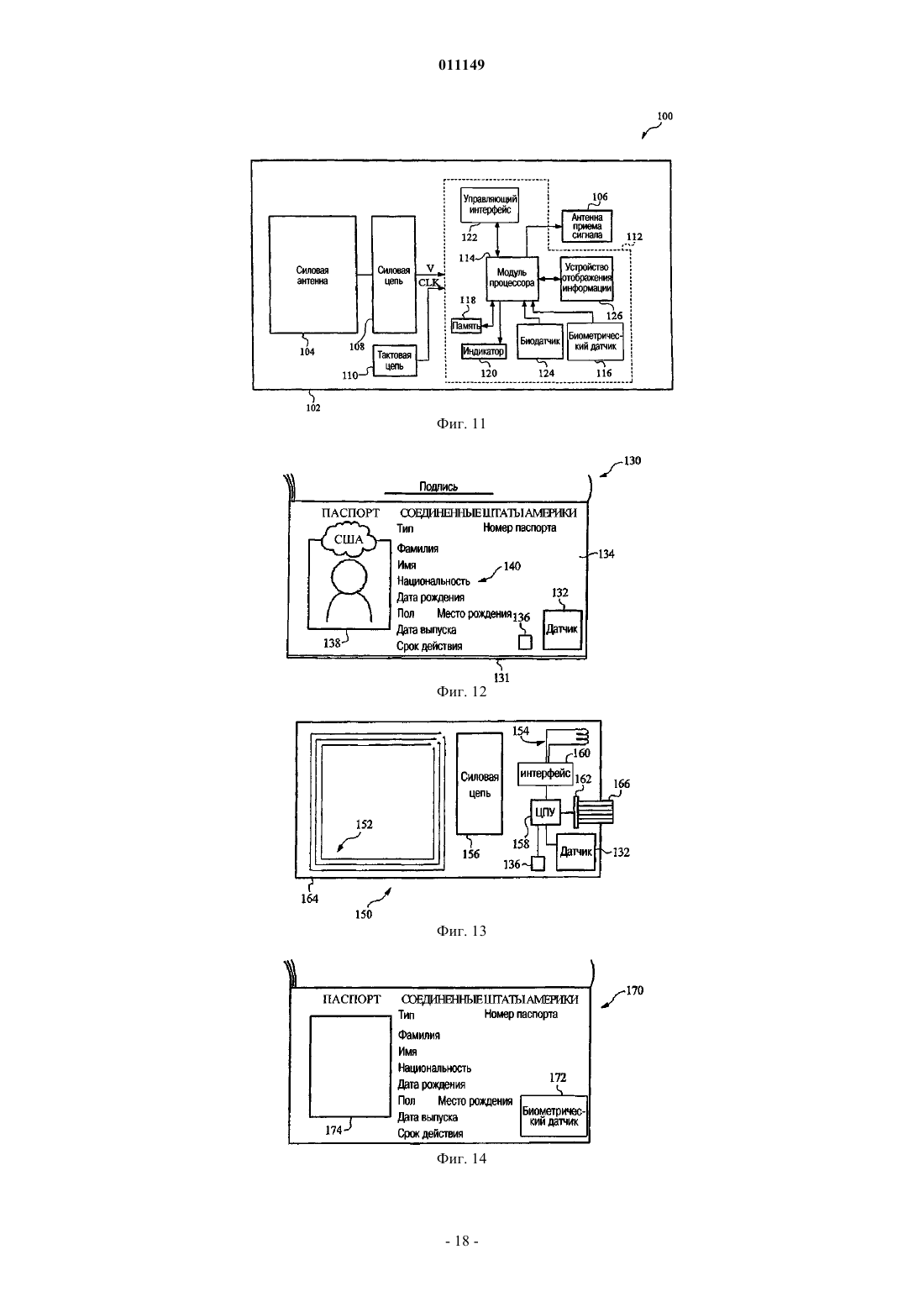

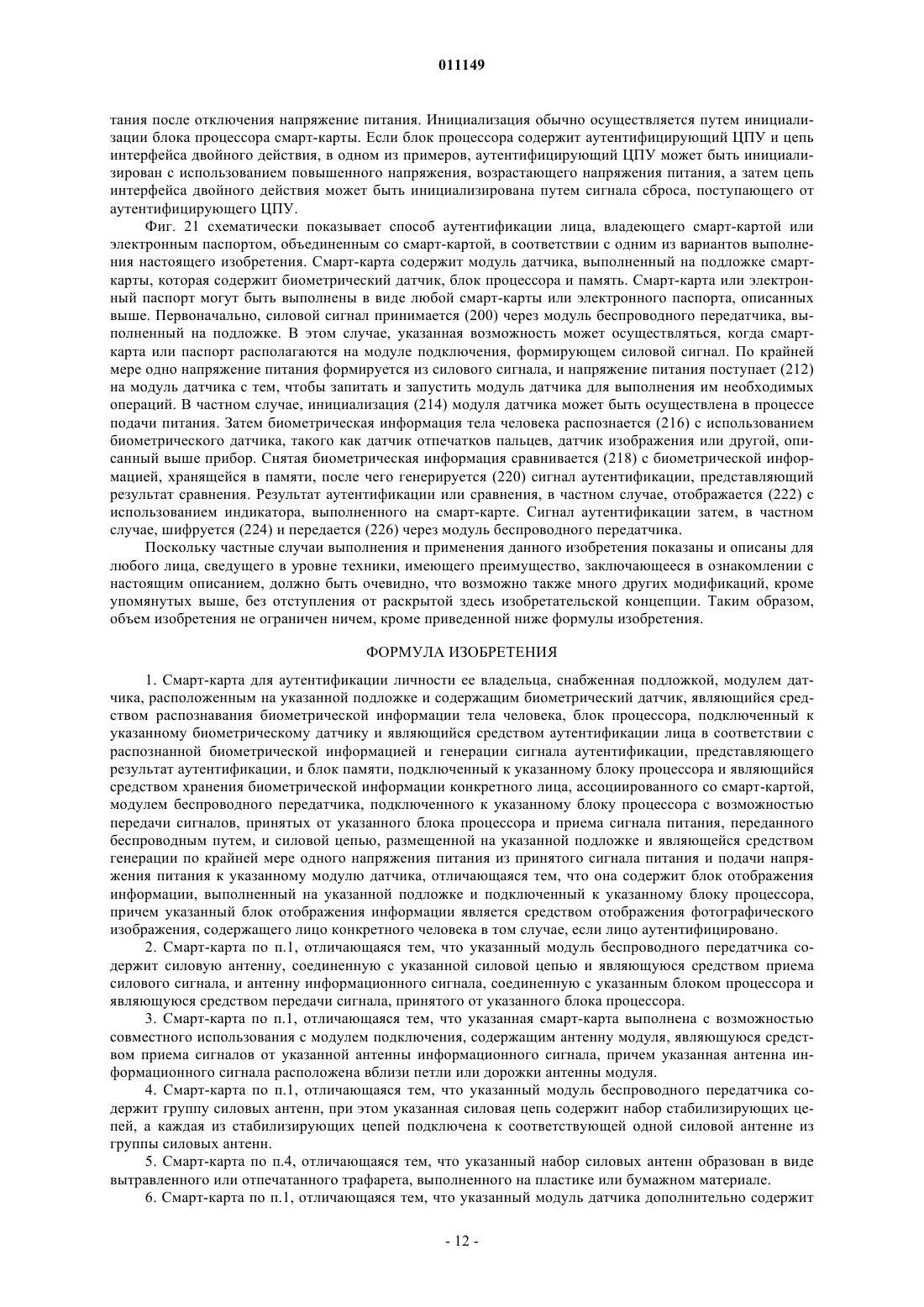

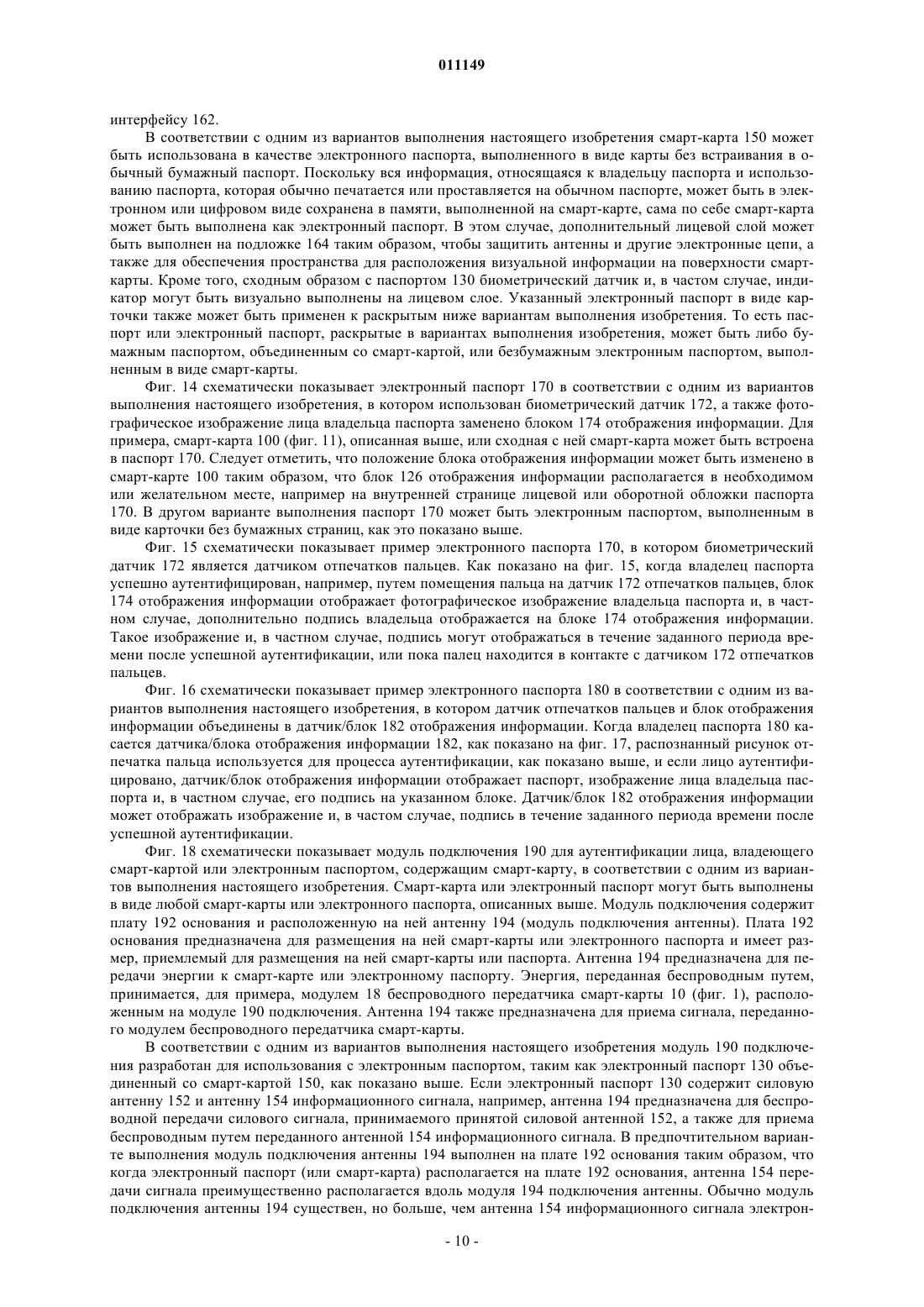

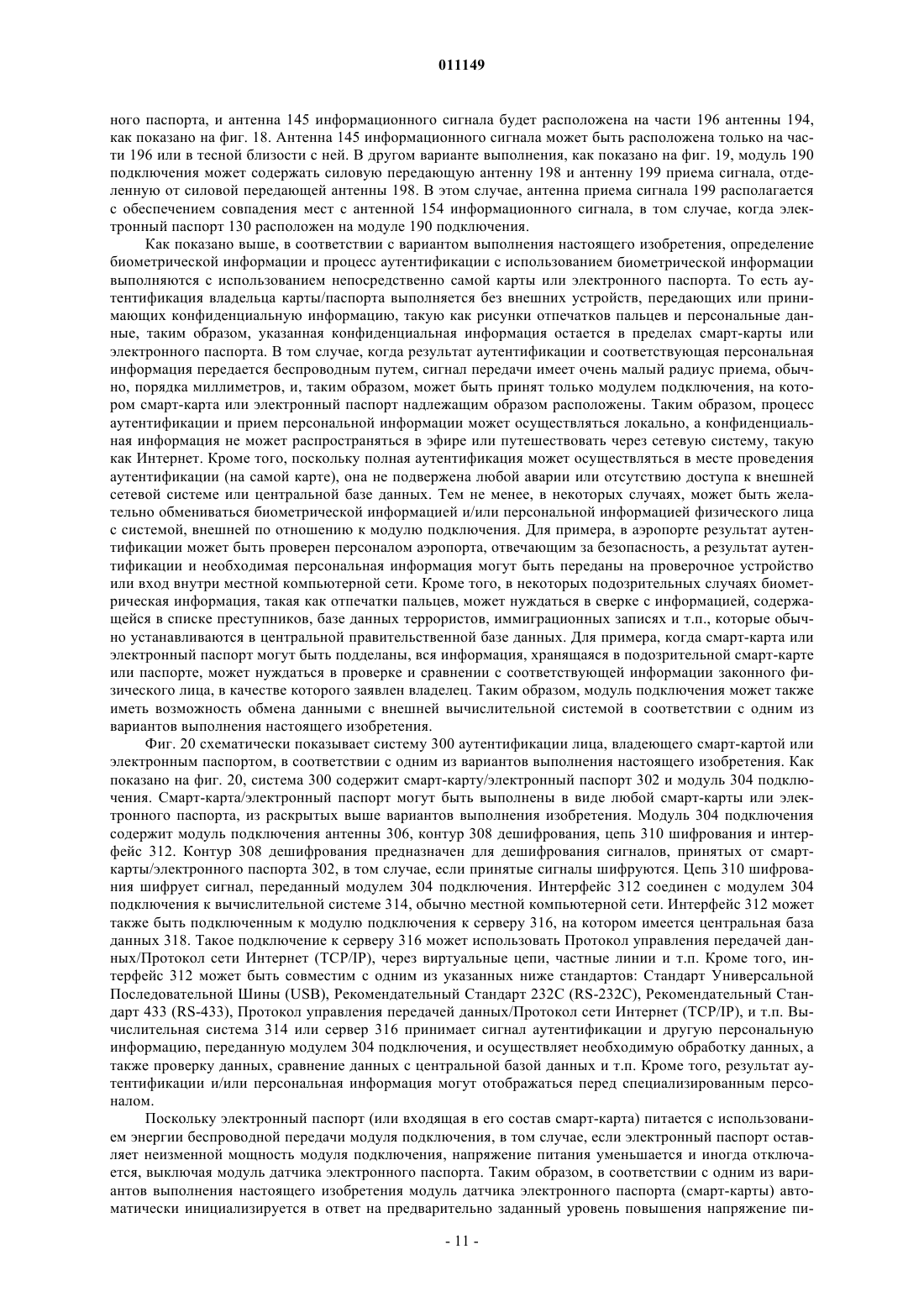

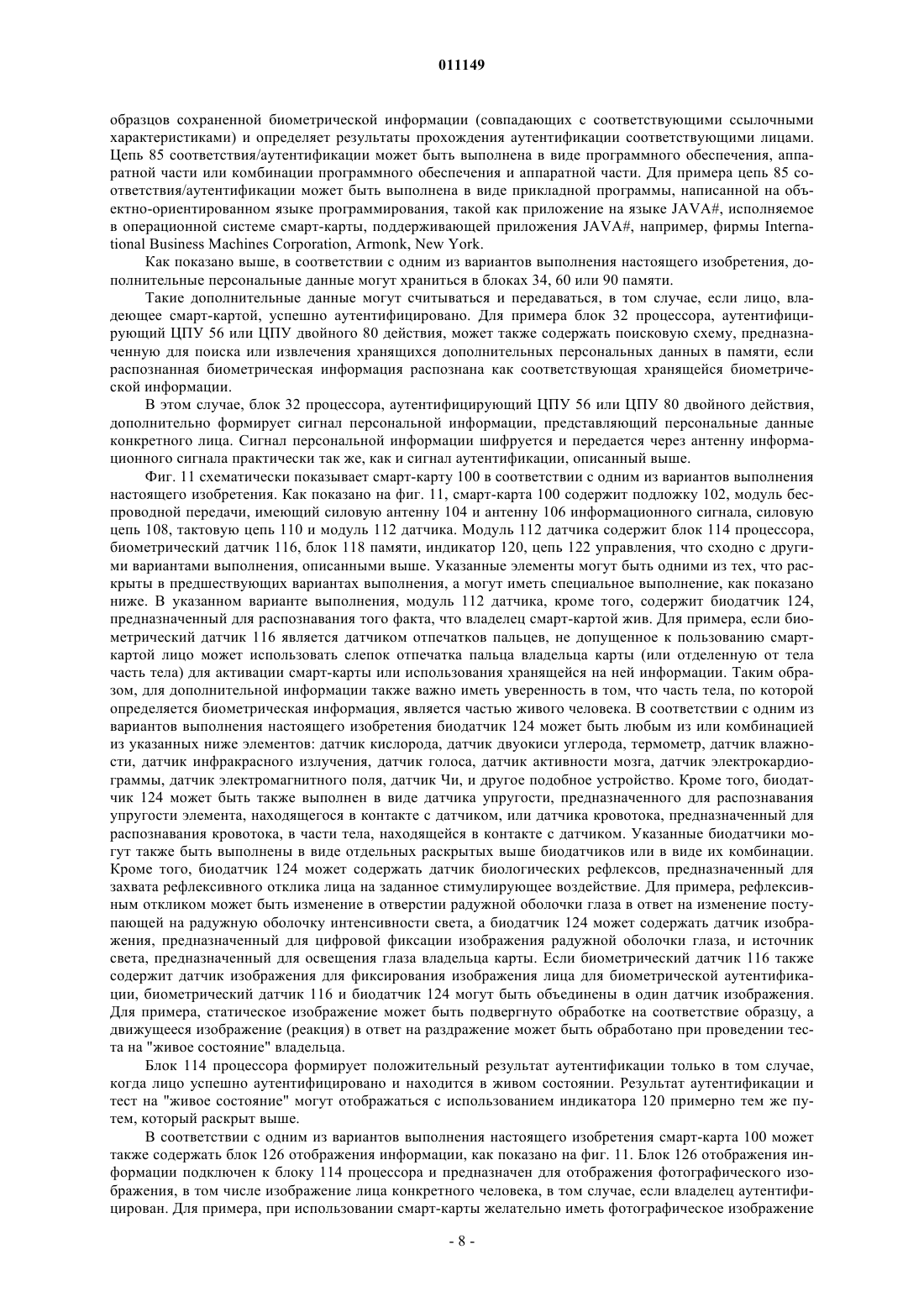

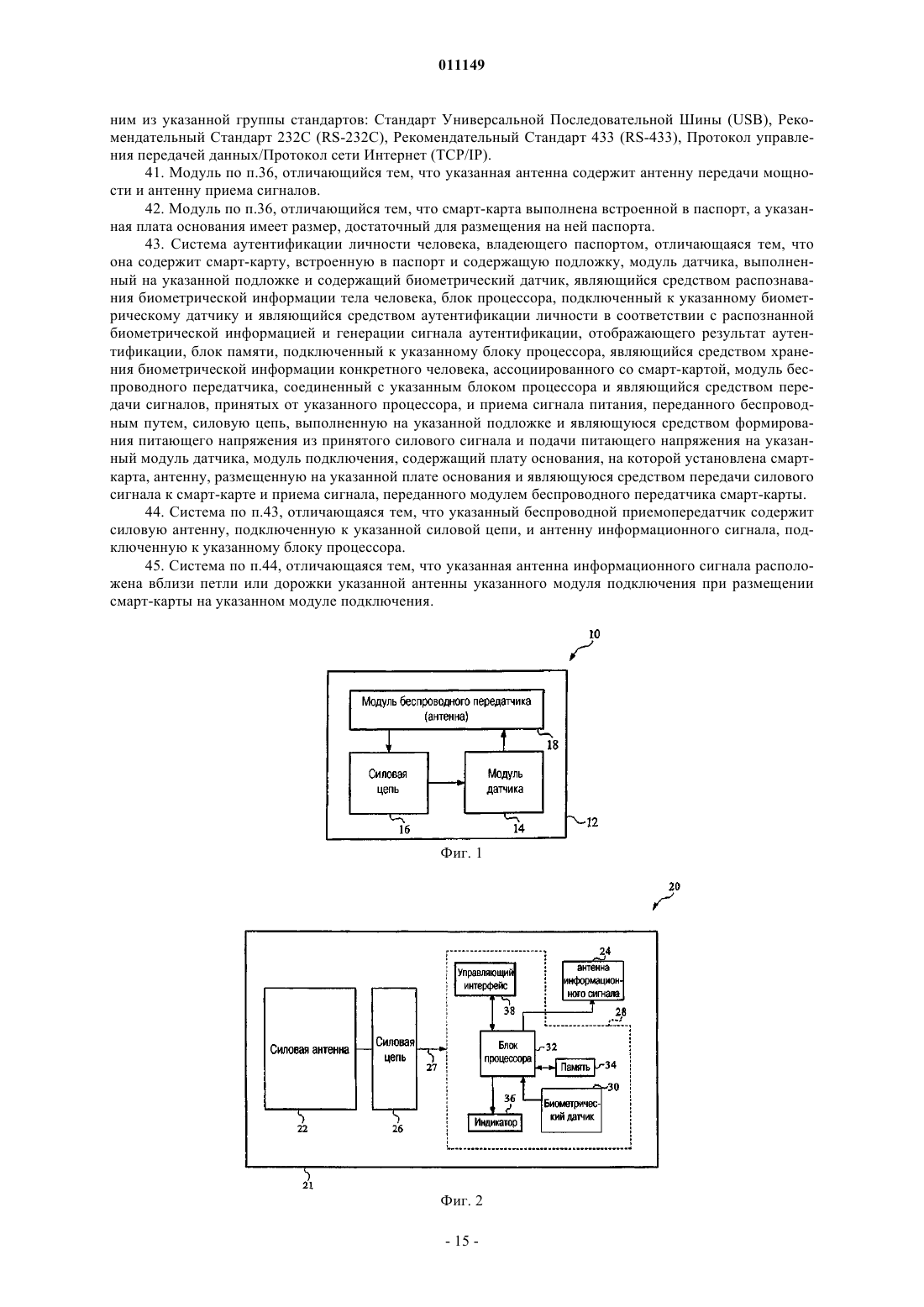

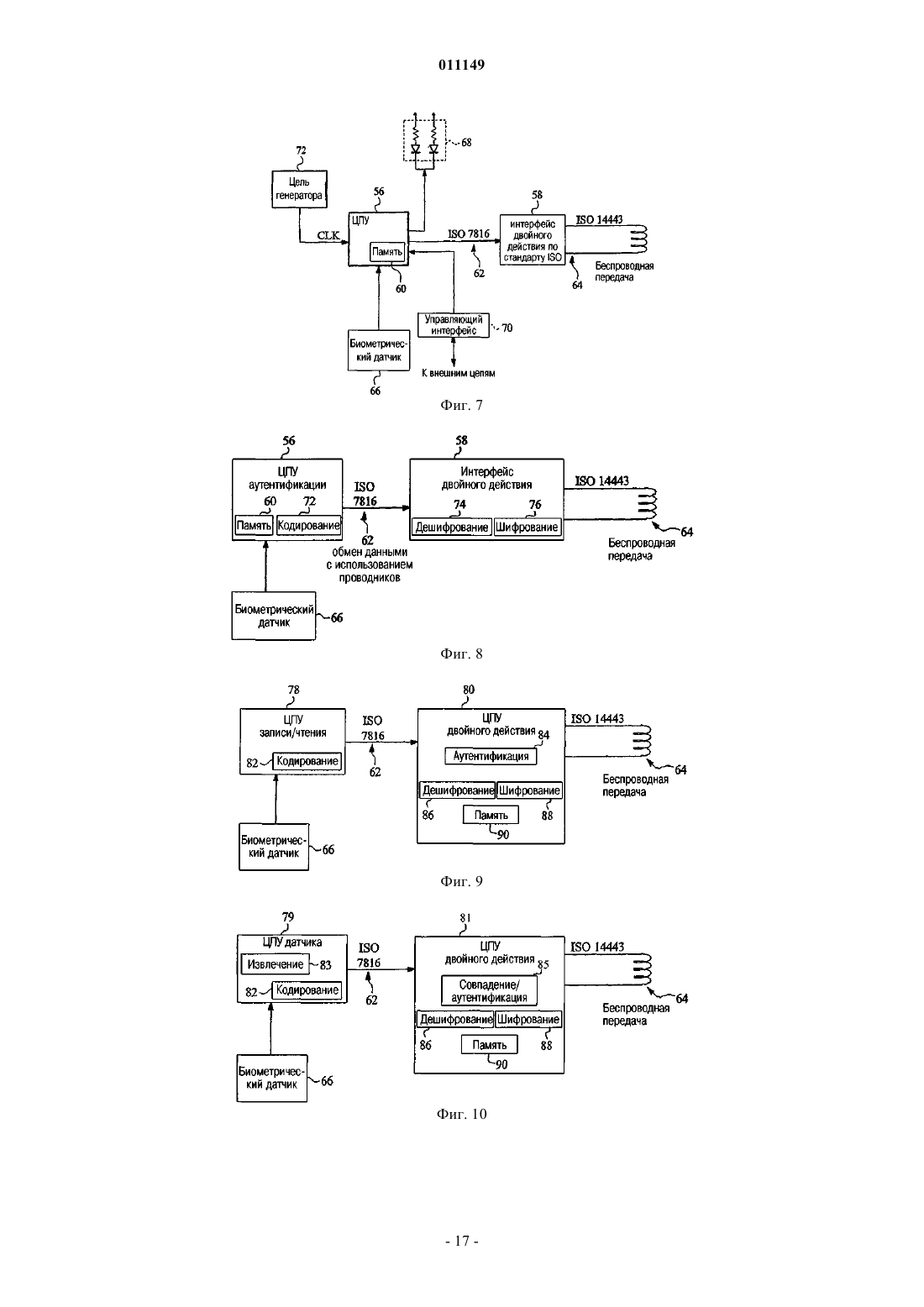

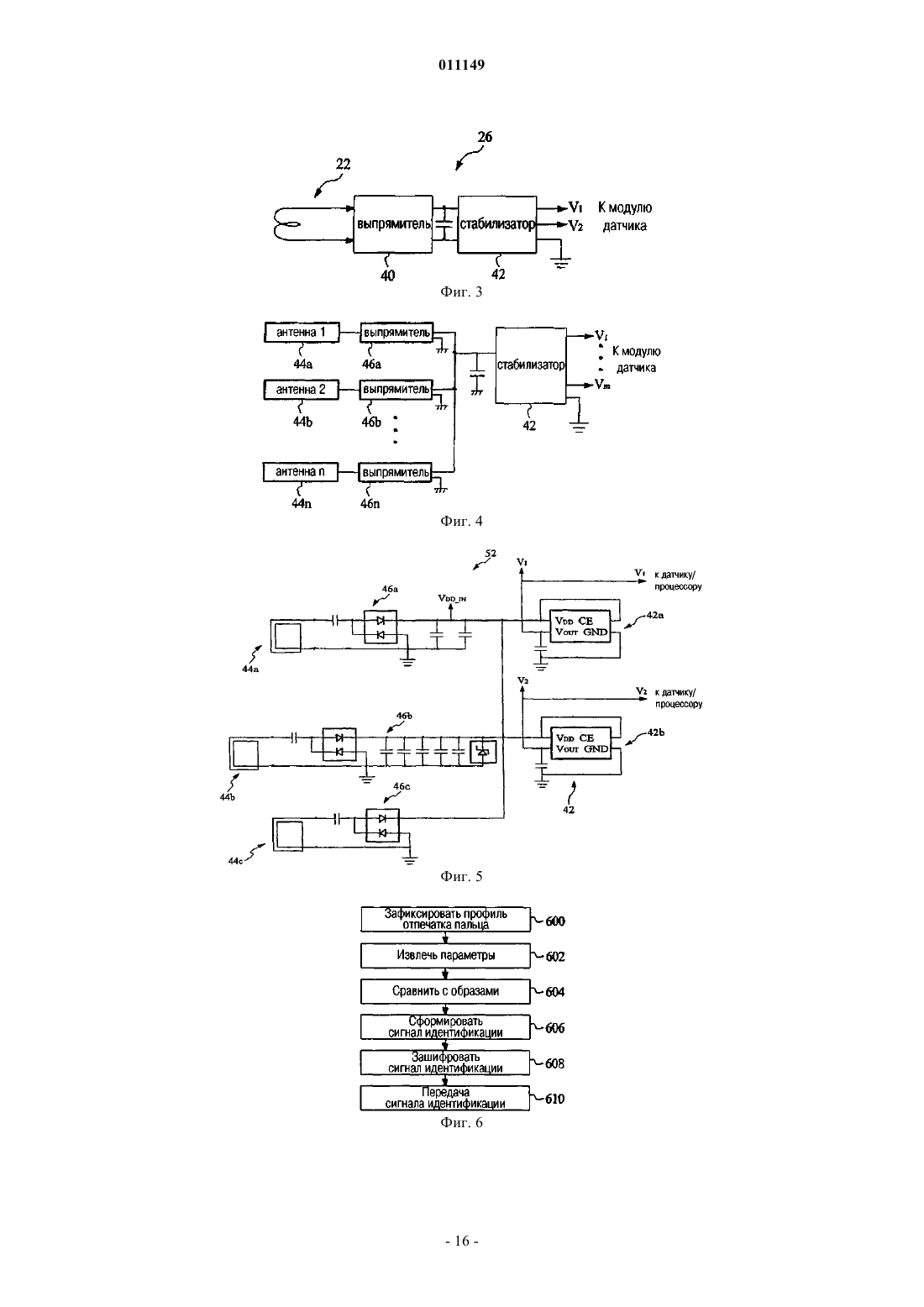

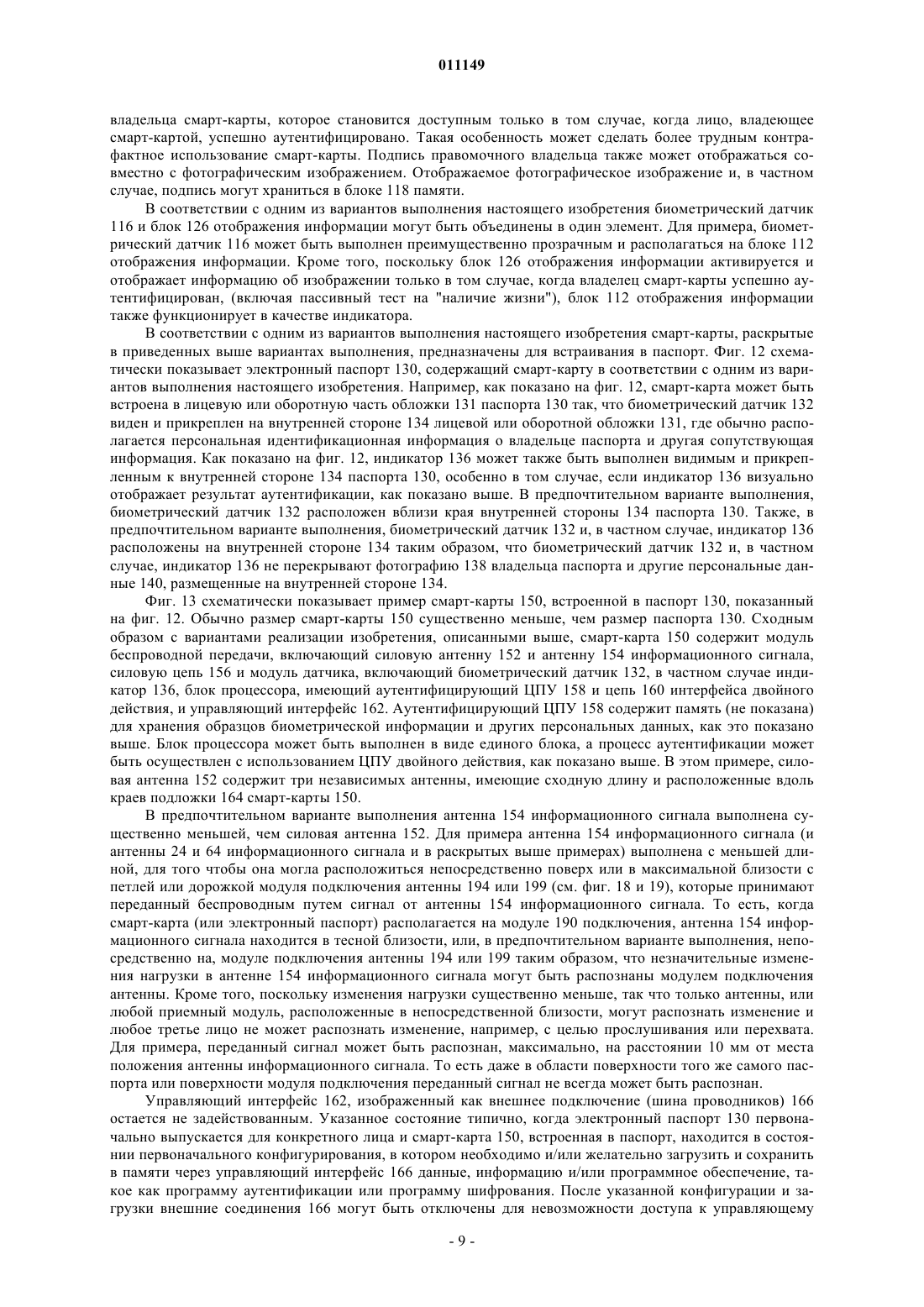

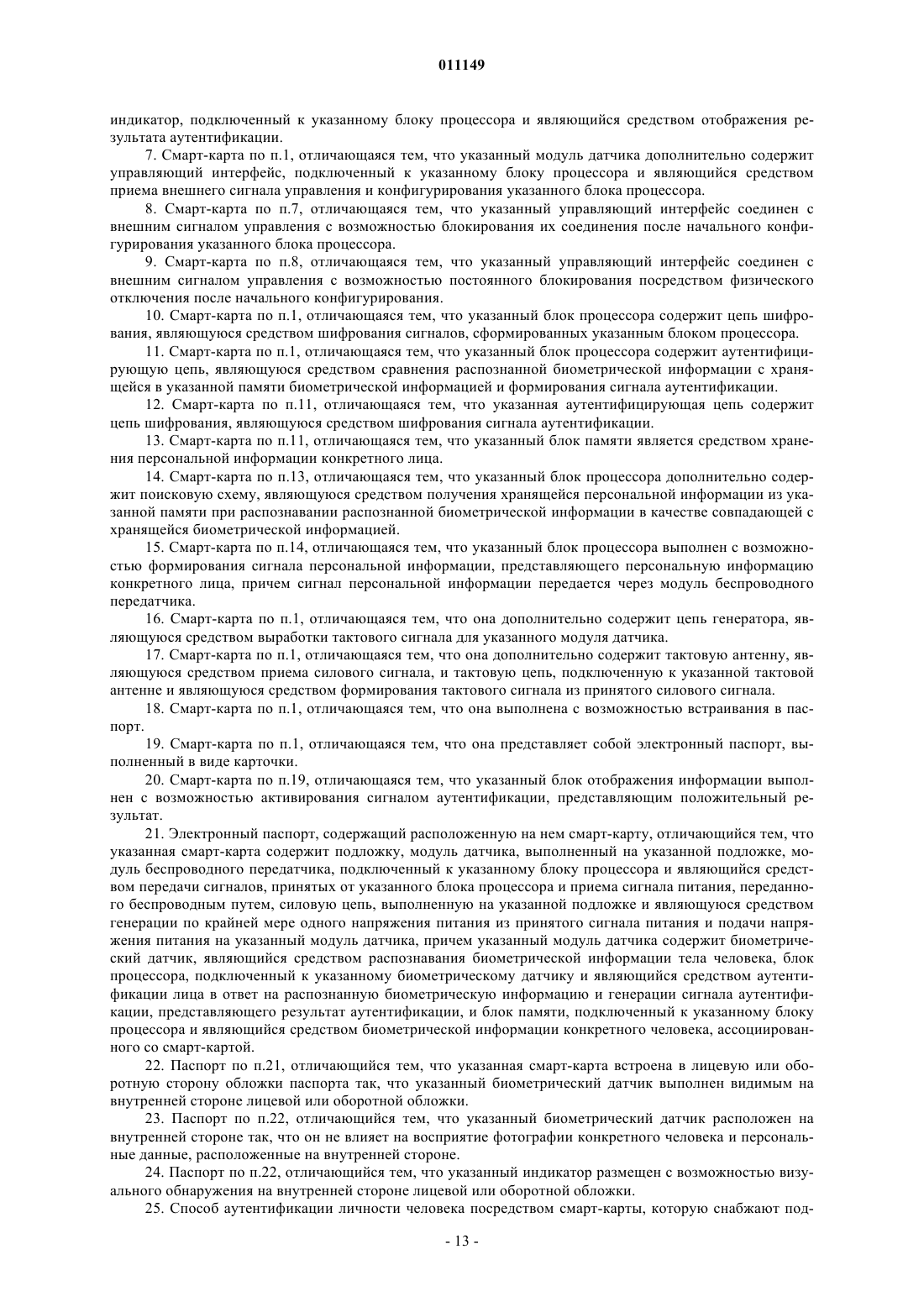

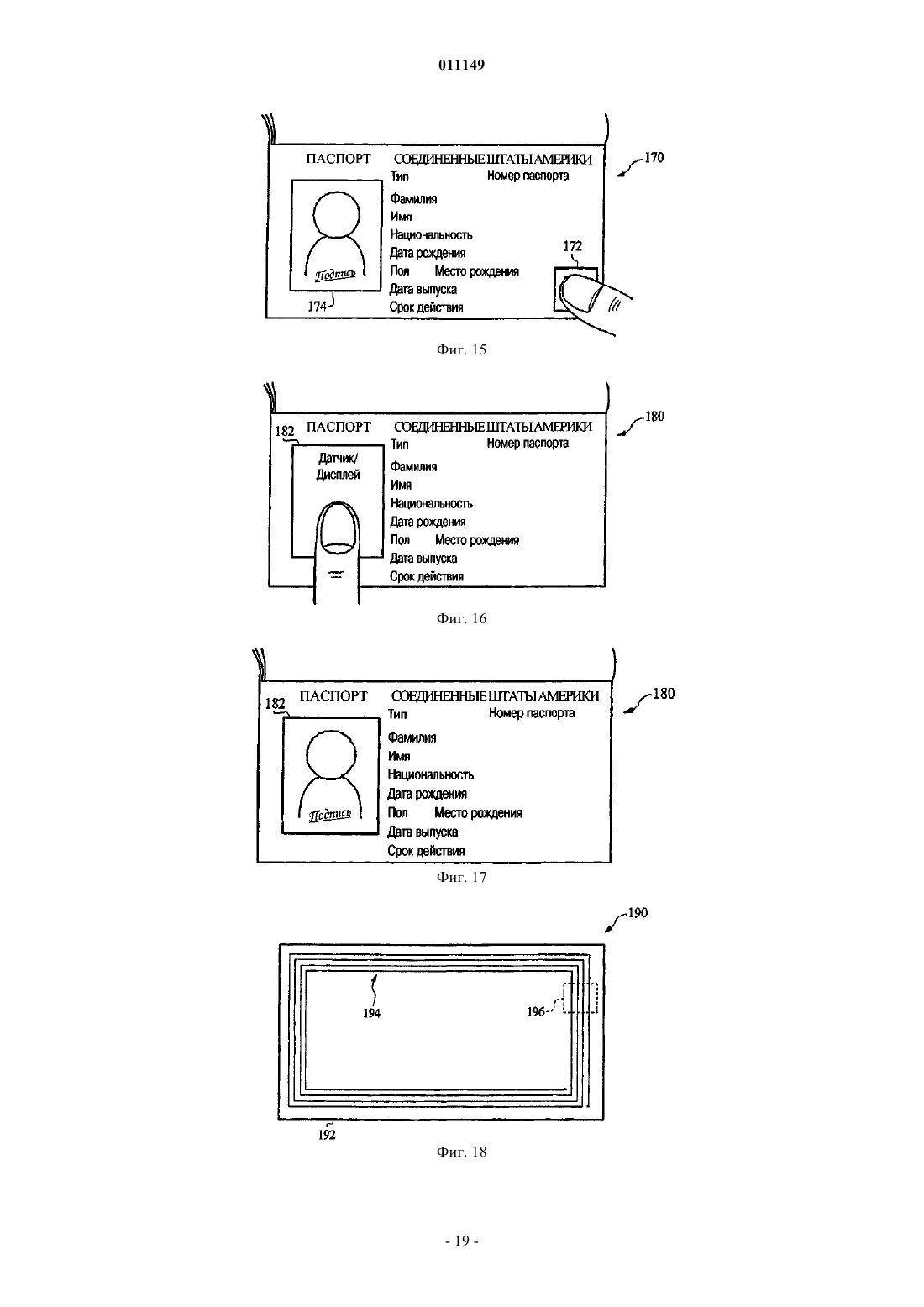

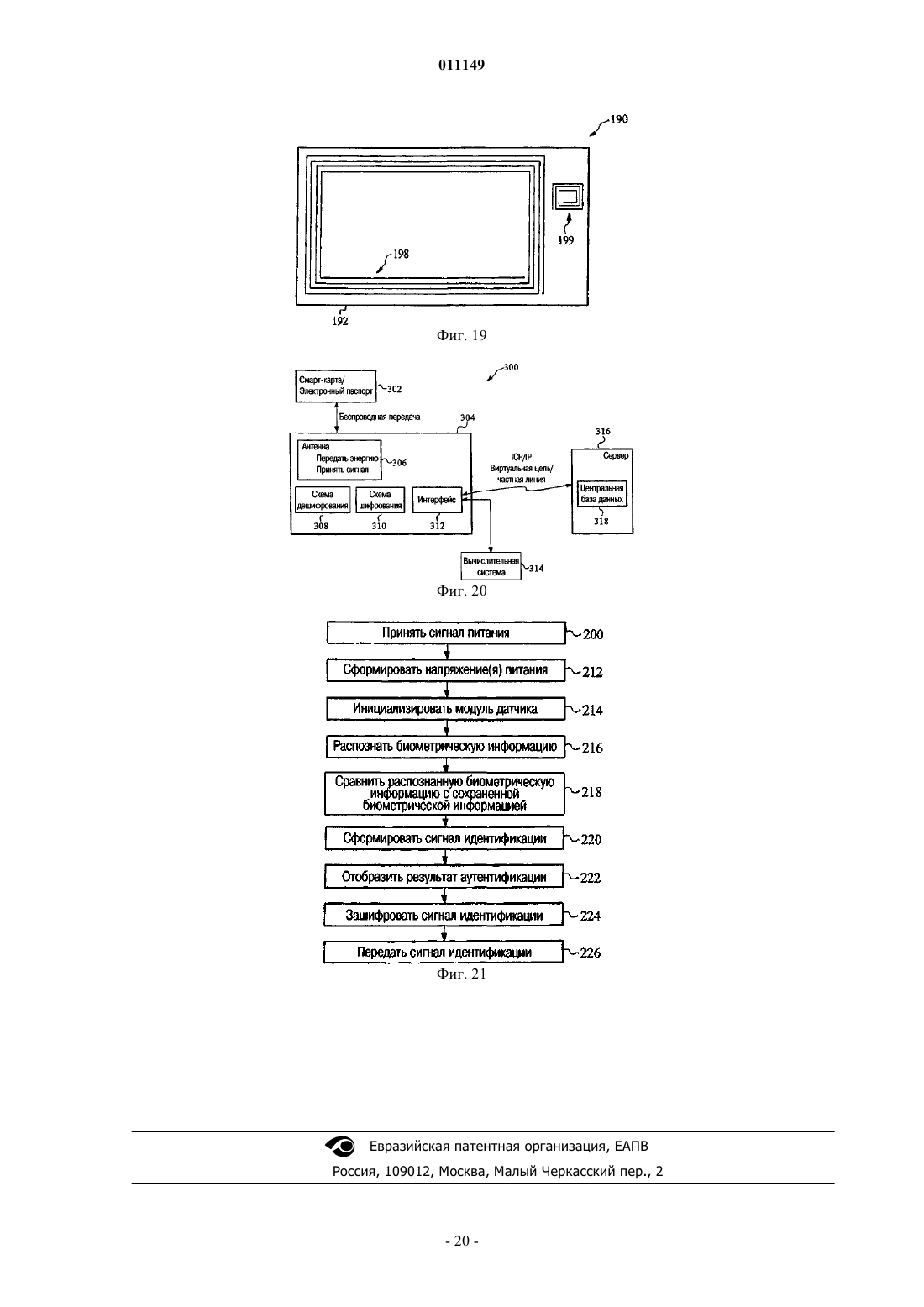

011149 Область, к которой относится изобретение Настоящее изобретение относится к смарт-картам и электронным паспортам. В частности, настоящее изобретение относится к смарт-картам и электронным паспортам, содержащим биометрический датчик, а также к способам, системам и устройствам аутентификации лица, владеющего смарт-картой или электронным паспортом. Уровень техники Смарт-карты, которые также называются картами с интегральной схемой (ИС), обычно содержат микропроцессор и блок памяти, размещенные в пластиковом корпусе. Указанные карты позволяют осуществлять обработку данных, соответствующих задачам, специфическим для различных карт. Обычно смарт-карты выполняются в размере "кредитной карты" и имеют различное выполнение от простых смарт-карт памяти, сохраняющих идентификационную информацию пользователя, до смарт-карт высокого уровня, обеспечивающих проведение сложных вычислений. Обычно совместно со смарт-картами используется устройство считывания информации с карты, которое осуществляет чтение сохраняемой информации, относящейся к владельцу карты, такой как имя владельца, номер его счета, личный код(PIN), пароль и другая подобная информация. Устройство считывания информации с карты может быть контактного или бесконтактного типа. Процесс аутентификации обычно осуществляется после того, как необходимая информация считается со смарт-карты в устройство считывания информации с карты. При этом процесс аутентификации осуществляется с использованием устройства считывания информации с карты или другого устройства проверки подлинности, обменивающегося информацией с устройством считывания информации с карты, такого, как локальный или удаленный сервер аутентификации. Тем не менее, смарт-карты подобных типов могут быть украдены или подделаны, а система аутентификации или проверки подлинности, в которой используются смарт-карты, может быть взломана, таким образом, обычная система, использующая смарт-карты, остается неустойчивой к краже идентификационных данных и жульничеству. Постоянно возрастающая угроза терроризма, так же как и взрывной рост преступлений в сфере краж идентификационных данных, требует более надежных и защищенных систем безопасности для аутентификации и удостоверения личности лица, владеющего смарт-картами. Кроме того, желательно защитить частные данные, связанные со смарт-картой при выполнении такой системы безопасности, устойчивой к внешним факторам. Раскрытие изобретения Смарт-карта аутентифицирует владельца карты. Смарт-карта содержит подложку, модуль датчика,модуль беспроводного передатчика и силовую цепь. Модуль датчика содержит биометрический датчик,предназначенный для распознавания биометрической информации тела лица (владельца), блок процессора, предназначенный для идентификации лица в соответствии с распознанной биометрической информацией и генерации сигнала идентификации, представляющего результат идентификации, и блок памяти,предназначенный для хранения биометрической информации конкретного лица, ассоциированного со смарт-картой. Модуль беспроводного передатчика передает сигналы, принятые от блока процессора и принимает силовые сигналы, передаваемые беспроводным путем. Силовая цепь формирует по крайней мере одно питающее напряжение из принятого силового сигнала, а также обеспечивает подачу питающего напряжения к модулю датчика. Электронный паспорт конструктивно объединен со смарт-картой, а модуль подключения используется для беспроводной передачи мощности на электронный паспорт или смарт-карту и приема сигналов от электронного паспорта или смарт-карты. Краткое описание чертежей Сопроводительные чертежи, которые включены в описание и являются частью описания, иллюстрируют один и более вариантов выполнения настоящего изобретения и, совместно с подробным описанием, служат для разъяснения принципов и возможностей реализации изобретения. Фиг. 1 является функциональной блочной диаграммой, схематически показывающей смарт-карту для аутентификации лица, владеющего смарт-картой, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 2 является блок-схемой, схематически показывающей пример смарт-карты, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 3 является электрической блок-схемой, схематически показывающей силовую цепь в смарткарте, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 4 является электрической блок-схемой, схематически показывающей пример выполнения силовой цепи смарт-карты, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 5 является электрической схемой, схематически показывающей пример выполнения силовой части смарт-карты, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 6 является диаграммой последовательности выполнения операций, схематически показывающей пример процесса аутентификации, выполняемого в блоке процессора, при использовании датчика отпечатков пальцев. Фиг. 7 является электрической блок-схемой, схематически показывающей пример узла датчика/процессора смарт-карты в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 8 является блок-схемой, схематически показывающей другой пример выполнения блока про-1 011149 цессора смарт-карты, имеющей схему шифрования/дешифрования. Фиг. 9 является блочной схемой, схематически показывающей другой пример выполнения блока процессора смарт-карты, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 10 является блочной схемой, схематически показывающей еще один пример выполнения блока процессора смарт-карты, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 11 является блок-схемой, схематически показывающей смарт-карту, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 12 является чертежом, схематически показывающим электронный паспорт, содержащий смарт-карту в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 13 является блок-схемой, схематически показывающей пример смарт-карты, встроенной в паспорт, показанный на фиг. 12. Фиг. 14 является чертежом, схематически показывающим электронный паспорт, в соответствии с одним из вариантов выполнения настоящего изобретения, который содержит биометрический датчик,блок отображения информации. Фиг. 15 является чертежом, схематически показывающим пример электронного паспорта, содержащего датчик отпечатков пальцев, блок отображения информации и обеспечивающего аутентификацию личности (владельца). Фиг. 16 и 17 являются чертежами, схематически показывающими пример электронного паспорта в соответствии с одним из вариантов выполнения настоящего изобретения, который содержит датчик, объединенный с блоком отображения информации. Фиг. 18 является чертежом, схематически показывающим модуль подключения для идентификации лица, владеющего смарт-картой или электронным паспортом, содержащим смарт-карту, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 19 является чертежом, схематически показывающим пример модуля подключения в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 20 является функциональной блочной диаграммой, схематически показывающей систему для аутентификации лица, владеющего смарт-картой или электронным паспортом, в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 21 является диаграммой последовательности выполнения операций, схематически показывающей способ аутентификации лица, владеющего смарт-картой или электронным паспортом, в который встроена смарт-карта, в соответствии с одним из вариантов выполнения настоящего изобретения. Осуществление изобретения Варианты выполнения настоящего изобретения рассмотрены в описании в контексте смарт-карты для паспорта, электронного паспорта и способа, системы и устройства аутентификации личности человека, владеющего смарт-картой или электронным паспортом. Лицо, имеющее познания в уровне техники,может понять, что следующее ниже детальное описание настоящего изобретения является лишь иллюстративным и ни в коем случае не ограничивает объем изобретения. Другие различные варианты выполнения настоящего изобретения могут быть предложены любым лицом, имеющим представление об уровне техники, имеющим преимущество, заключающее в ознакомлении с настоящим описанием. Ниже будут даны ссылки на позиции элементов настоящего изобретения, соответствующие приложенным иллюстративным черртежам. Одинаковые позиции будут использованы на чертежах и в детальном описании для обозначения одинаковых или сходных элементов. В интересах ясности описания будут показаны и описаны не все обыденные признаки раскрытых в настоящем описании вариантов выполнения изобретения. Следует также оценить тот факт, что при разработке любого из таких реальный конструкций необходимо осуществить несколько решений, зависящих от варианта реализации, для того, чтобы достичь специфические цели разработчика, такие как совместимость с требованиями приложений и бизнеса, также следует учесть, что указанные специфические задачи могут отличаться в зависимости от варианта выполнения, а также то, что пути решения задач могут также зависеть от разработчика. Также следует учесть, что сама разработка должна быть комплексной и требует временных затрат, но тем не менее, будет являться обычной инженерной разработкой, для лица сведущего в области техники, обладающего преимуществом, заключающимся в данном описании изобретения. В соответствии с одним из вариантов выполнения настоящего изобретения компоненты, шаги процесса и/или структуры данных могут быть выполнены с использованием различных типов операционных систем (ОС), вычислительных платформ, встроенных в оборудование управляющих кодов, компьютерных программ, вычислительных языков программирования и/или машин общего назначения. Способ может быть реализован как программный процесс, исполняемый в схеме исполнения процессов. Схема исполнения процесса может иметь различные комбинации процессоров и операционных систем, а также может быть выполнена в виде одиночного устройства. Процесс может быть реализован в виде инструкций, выполняемых указанным аппаратным комплексом, отдельным аппаратом или любой их комбинацией. Программное обеспечение может храниться на устройстве хранения программ, содержимое которого может быть считано машиной.-2 011149 Кроме того, лицо, имеющее познания в уровне техники, может выявить, что без отклонения от сущности и изобретательской концепции настоящего изобретения в нем также могут быть использованы устройства, имеющие меньшую универсальность, такие как аппаратные устройства, полевые индивидуально программируемые устройства (FPLD), в том числе программируемые вентильные матрицы (FPGA) и сложные устройства с программируемой логикой (CPLD), прикладные интегральные схемы (ASIC) и тому подобные устройства. Фиг. 1 схематически показывает смарт-карту 10 для аутентификации личности владельца смарткарты в соответствии с одним из вариантов выполнения настоящего изобретения. Как показано на фиг. 1,смарт-карта 20 содержит подложку 12, модуль 14 датчика, силовую цепь 16 и модуль 18 беспроводного передатчика. Модуль 14 датчика, силовая цепь 16 и модуль 18 беспроводного передатчика выполнены на подложке 12. Модуль 14 датчика распознает биометрическую информацию тела человека, осуществляет аутентификацию личности в соответствии с распознанной биометрической информацией и формирует сигнал идентификации, отображающий результат аутентификации, например, положительный (успешная аутентификация) или отрицательный (аутентификация не осуществлена). Силовая цепь 16 подключена к модулю 18 беспроводного передатчика и предназначена для генерации по крайней мене одного напряжения питания из силового сигнала, принятого модулем 18 беспроводного передатчика. При этом питающее напряжение подается на модуль 14 датчика. Модуль 18 беспроводного передатчика подключен к модулю 14 датчика и силовому модулю 16. Модуль 18 беспроводного передатчика предназначен для передачи сигнала, принятого от модуля 14 датчика, в том числе сигнала аутентификации, а также предназначен для приема сигнала питания, переданного беспроводным путем. Модуль 18 беспроводного передатчика выполнен с возможностью передачи и приема электромагнитных волн. Кроме того, модуль 18 беспроводного передатчика может также быть выполнен с возможностью передачи и приема ультразвуковых волн, оптических волн, инфракрасных волн и т.п. Фиг. 2 схематически показывает смарт-карту 20 в соответствии с одним из вариантов выполнения настоящего изобретения. Как показано на фиг. 2, силовая антенна 22, антенна 24 информационного сигнала, силовая цепь 26 и модуль 28 датчика выполнены на подложке 21. Силовая антенна 22 подключена к силовой цепи 26, а антенна 24 информационного сигнала подключена к модулю 28 датчика. В этом примере, модуль беспроводного передатчика (показанный на фиг. 1) образован силовой антенной 22 и антенной 24 информационного сигнала. Силовая антенна 22 и антенна 24 информационного сигнала могут быть выполнены в виде одной антенны, но в этом примере антенна 24 информационного сигнала выполнена как отдельная и независимая антенна. Силовая антенна 22 принимает силовой сигнал, переданный беспроводным путем, а силовая цепь 26 формирует по крайней мере одно питающее напряжение 27 из принятого сигнала питания, которое подается на модуль 28 датчика. Антенна 24 информационного сигнала передает сигнал, принятый от модуля 28 датчика. В соответствии с одним из вариантов выполнения настоящего изобретения антенна 24 информационного сигнала существенно меньше силовой антенны 22. Таким образом, сигналы, передаваемые с антенны 24 информационного сигнала, имеют существенно меньшее расстояние распространения, такое, что указанные сигналы могут быть приняты только в непосредственной близости от смарт-карты, что предотвращает несанкционированный прием или перехватывание сигналов. Как показано на фиг. 2, модуль 28 датчика содержит биометрический датчик 30, блок 32 процессора и блок 34 памяти. Кроме того, модуль 28 датчика может также содержать индикатор 36, отображающий результат идентификации, и управляющий интерфейс 38, который обеспечивает внешний доступ к блоку 32 процессора. Как показано на фиг. 2, блок 32 процессора подключен к биометрическому датчику 34 и блоку 34 памяти, и, в частном случае, к индикатору 36 и управляющему интерфейсу 38. Блок 32 процессора предназначен для аутентификации лица, владеющего смарт-картой в соответствии с биометрической информацией, распознанной биометрическим датчиком 30, и генерации сигнала идентификации,представляющего результат аутентификации. Блок 34 памяти обычно выполняется в виде энергонезависимой памяти и предназначен для хранения биометрической информации конкретного лица, ассоциированного со смарт-картой. Следует отметить, что блок 34 памяти изображен на чертеже в виде внешнего элемента, по отношению к блоку 32 процессора, тем не менее, она также может быть интегрирована в блок 32 процессора. Блок 32 процессора также содержит энергозависимую память такую как оперативное запоминающее устройство (ОЗУ) для осуществления аутентификации, выполнения инструкций и/или обработки данных. Кроме того, блок 32 процессора может шифровать сигналы перед их беспроводной передачей. Фиг. 3 и 4 схематически показывают силовую антенну 22 и силовую цепь 26, а также часть смарткарты в соответствии с одним из вариантов выполнения настоящего изобретения. Как показано на фиг. 3,силовая цепь 26 содержит выпрямитель 40, подключенный к силовой антенне 22, и стабилизатор 42,подключенный к выпрямителю 40. В этом примере стабилизатор 42 формирует два питающих напряжения V1 и V2, например 3,3 В и 1,8 В. В соответствии с одним из вариантов выполнения настоящего изобретения, как показано на фиг. 4, модуль беспроводного передатчика может содержать набор силовых антенн 44 (44 а, 44b, 44n), а силовая цепь содержит соответствующих набор стабилизирующих цепей 46(46 а, 46b, , 46n) и стабилизатор 42. Поскольку каждая совокупность силовой антенны 44 и выпрямителя 46 работает как источник тока, указанные наборы могут быть соединены параллельно для формирования большего значения тока, который регулируется стабилизатором 42. Фиг. 5 схематически показывает пример выполнения силовой части 52, содержащей три силовых антенны 44 (44 а, 44b, 44 с), соответствующие выпрямители 46 (46 а, 46b, 46 с) и стабилизатор 42, в соответствии с одним из вариантов выполнения настоящего изобретения. Как показано на фиг. 5, каждый из выпрямителей 46 может иметь отличную от других выпрямителей структуру. Например, выпрямитель 46 может быть выпрямителем с удвоением напряжения, или может содержать диод Шотки. Сходным образом, стабилизатор 42 может быть выполнен в виде параметрического стабилизатора, ключевого стабилизатора или стабилизатора с обратной связью. Стабилизатор 42 может иметь составные части 42 а и 42b,каждая из которых соответствует разным напряжениям питания. Например, первая часть 42 а обеспечивает питающее напряжение значением 3,3 В, а вторая часть 42b обеспечивает питающее напряжение значением 1,8 В. Количество и уровни питающих напряжений не ограничиваются двумя значениями, так как требуемое количество и уровни питающих напряжений могут выполняться в зависимости от специфики применения. Кроме того, в соответствии с одним из вариантов выполнения настоящего изобретения каждый из наборов силовых антенн 44 может иметь число витков меньше пяти. Преимущественно каждая из силовых антенн 44 имеет два или менее витков. Антенны с малым числом витков имеют малую самоиндукцию и позволяют подавать большее значение тока на нагрузку, а также обеспечивают более быстрое нарастание тока (то есть более высокочастотный отклик). Каждый набор силовых антенн 44 может также иметь одинаковую длину. Кроме того,силовые антенны могут быть выполнены с максимальными областями внутри обмотки или петли антенной (то есть с максимальным поперечным сечением магнитного поля, генерируемого силовыми антеннами 44). Для примера, силовые антенны расположены вдоль краев смарт-карты. Точки соединения силовых антенн могут быть расположены близко друг к другу. Каждая из силовых антенн 44 может быть выполнена в виде вытравленного или отпечатанного шаблона на пластике или бумажном материале. Каждая из силовых антенн 44 может иметь ширину, большую или равную 2 мм. На фиг. 2, в соответствии с одним из вариантов выполнения настоящего изобретения, биометрический датчик 30 может быть выполнен в виде датчика отпечатков пальцев, предназначенного для распознавания рисунков отпечатков пальцев. Датчик отпечатков пальцев может быть выполнен в виде датчика любого типа, однако, желательно использовать сенсоры, которые надежно распознают рисунки отпечатков пальцев даже, если соприкосновение осуществляется влажным или грязным пальцем. Кроме того,желательно использовать датчик отпечатка пальца, который может считывать профиль поверхности пальца, то есть поперечное сечение, а также распределение канавок и выпуклостей рисунков отпечатков пальцев. Например, такой датчик отпечатков пальцев может содержать матрицу датчиков давления или многоточечный измерительный прибор с указанными элементами, микроэлектромеханическую (MEM) матрицу или многоточечный измерительный прибор с указанными элементами, матрицу механических ударов или многоточечный измерительный прибор с указанными элементами, матрицу измерителей расстояния или многоточечный измерительный прибор с указанными элементами, матрицу микропереключателей или многоточечный измерительный прибор с указанными элементами, матрицу измерителей эластичности или многоточечный измерительный прибор с указанными элементами, и т.п., который механически распознает профиль кожи. При этом нежелательно использовать датчик отпечатков пальцев,применяющий измерение матрицы емкостей, поскольку емкость между пальцем и матрицей элементов может сильно изменяться в зависимости от состояния пальца, например от влажности. Кроме того, датчик отпечатков пальцев может также измерять температурный профиль кожи пальца, например, с использованием матрицы детекторов инфракрасного излучения или многоточечного измерительного прибора с указанными элементами. Кроме того, поскольку смарт-карта и/или паспорт должны быть гибкими в отдельных случаях применения, установленный на них датчик отпечатков пальцев также предпочтительно выполнять гибким. В данной заявке датчик отпечатков пальцев может быть выполнен с использованием полимерного материала в качестве изолятора или подложки, или сразу в двух качествах, таким полимерным материалом могут быть, например, полиимид, полиэтилентерефталат (PET), полипропилен (РРТ), поликарбонат, бутадиен, эпоксидная смола, нейлон, тефлон (полимеры тетрафторэтилена (PTFE) или полимеры фторированного этилен-пропилена (FEP, а также другие сходные материалы. Тем не менее, указанный материал не ограничивается полимерным материалом, так как может быть также использована тонкая силиконовая пластина или подложка, где пластина может быть выполнена из кристалла, поликристаллического материала или аморфного кремния. Для примера, толщина тонкой силиконовой пластины или подложки в предпочтительном варианте менее 200 мкм и наиболее предпочтительно менее чем 100 мкм. Тонкая кремниевая подложка предназначена для распознавания и оцифровки рисунков отпечатков пальцев путем измерения емкости, электрического сопротивления и других сходных параметров. Процесс уменьшения толщины подложки может содержать химическое травление или газоплазменное травление. Кроме того, тонкая кремниевая пластина может быть с тыльной стороны снабже-4 011149 на элементом усиления механической жесткости, таким как твердый полимер, стекловидной эпоксидной смолой, армированной медью стекловидной эпоксидной смолой, смолой ВТ, армированной медью смолой ВТ, арматурой или листом из нержавеющей стали, алюминиевой арматурой или арматурой или листом из анодированного алюминия и другими подобными материалами. Следует отметить, что не всегда возможно одновременно обеспечить выполнение требуемого профиля поверхности и гибкости датчика. Вернемся к фиг. 2, на которой изображены образцы отпечатков пальцев конкретного лица, ассоциированного с смарт-картой, хранящиеся в памяти 34. Кроме того, биометрический датчик 30 может быть выполнен в виде датчика изображения, такого как прибор с зарядовой связью (CCD) или полупроводник типа "металл-окисел" (MOS), предназначенного для цифровой фиксации изображения лица. Для примера таким изображением, требующим фиксации, может быть лицо, ухо, радужная оболочка глаза,и/или сетчатка лица, ассоциированного со смарт-картой. Тем не менее, изображение не ограничивается указанными примерами, но может быть использовано только то изображение, которое может быть зафиксировано как особенный образец, уникальным образом характеризующий лицо, ассоциированное со смарт-картой. Кроме того, биометрический датчик 30 может быть выполнен в виде детектора генетической информации, предназначенного для распознавания генетической информации или характеристик указанного лица, в том числе информации, относящейся к ДНК, РНК, белкам, ферментам, клеткам крови и т.п. В любом случае соответствующие образцы биометрической информации (заранее заданные биометрические образцы, специфицирующие или идентифицирующие личность) хранятся в памяти 34. В соответствии с одним из вариантов выполнения настоящего изобретения биометрический датчик 30 расположен вблизи края смарт-карты. Указанное расположение делает возможным размещение других желательных или необходимых элементов на лицевой поверхности смарт-карты. Как показано выше, блок 32 процессора осуществляет аутентификацию личности путем сравнения распознанной биометрической информации с хранящейся в памяти биометрической информацией и определения, является ли лицо, владеющее смарт-картой, тем же, что и конкретное лицо, ассоциированное со смарт-картой. Блок 32 процессора может также содержать цепь шифрования (не показана на фиг. 2),предназначенную для шифрования сигналов, сформированных блоком 32 процессора перед их передачей. Фиг. 6 схематически показывает пример процесс аутентификации, осуществляемой блоком 32 процессора, в котором отпечатки пальцев используются в качестве биометрической информации. Первоначально, рисунки отпечатков пальцев лица, подлежащего дальнейшей аутентификации (владеющего в текущий момент смарт-картой), фиксируются датчиком отпечатков пальцев (600). Затем из зафиксированного образца отпечатков пальцев (602) извлекаются специфические характеристики, используемые в дальнейшем, для сравнения. Для примера, извлекаются мелкие подробности, поверхностная частота(плотность), и/или векторы рисунков отпечатков пальцев. Указанные характеристики могут быть использованы в отдельности или в комбинации друг с другом. Извлеченные параметры сравниваются с соответствующими образцами, хранящимися в памяти (604). Если выявлено, что извлеченные параметры совпадают с образцами или соответствуют образцам, результат аутентификации является положительным, то есть лицо успешно аутентифицировано. Если выявлено, что извлеченные параметры не совпадают с образцами, результат аутентификации является отрицательным, то есть лицо не прошло аутентификацию. Сигнал аутентификации, отображающий результат первоначально формируется (606), шифруется (608),и, затем передается (610) через антенну информационного сигнала. Как показано на фиг. 2, модуль 28 датчика может также содержать индикатор 36, подключенный к блоку 32 процессора. Сигнал аутентификации может также подаваться на индикатор 36, который отображает результат аутентификации. В соответствии с одним из вариантов выполнения настоящего изобретения индикатор 36 может содержать по крайней мере один светоизлучающий диод (СИД). Для примера, индикатор 36 имеет два СИДа различных цветов, таких как красный и зеленый, и, если лицо успешно аутентифицировано, может загораться зеленый СИД, а если лицо не прошло аутентификацию,может загораться красный СИД. Кроме того, возможно отображение большего количества информации,чем простое отображение результатов аутентификации, в том случае, если совместно с СИДами или отдельно от них применяется управление режимом свечения, такое как регулирование интервалов мерцания. Поскольку датчик отпечатков пальцев фиксирует двухмерный профиль трехмерной поверхности или пальца, распознанный профиль может быть деформирован, в результате чего может быть получен отрицательный результат, хотя лицо при этом является законным владельцем смарт-карты. Таким образом, при визуальном отображении текущего состояния результатов аутентификации законный владелец может регулировать расположение пальца на сенсоре и/или силу прижатия таким образом, чтобы обеспечилось правильное распознавание рисунка отпечатков пальца. С другой стороны, отображение результата неудачной аутентификации предотвратит дальнейшие попытки использования карты ее незаконным владельцем. Выполнение индикатора 36 не ограничивается использованием СИДов. В соответствии с одним из вариантов выполнения настоящего изобретения индикатор 36 может быть выполнен в виде жидкокристаллического блока отображения информации (LCD), предназначенного для использования в качестве-5 011149 блока отображения информации результата аутентификации, такого как "успешно", "аутентифицирован","ошибка", "свяжитесь со службой поддержки", и других соответствующих случаю сообщений. LCD может быть также выполнен в виде блока отображения информации, представленной в виде рисунков или символов. Индикатор также может быть выполнен в виде звукового проигрывателя, предназначенного для воспроизведения звуковых сигналов, соответствующих результату аутентификации. Для примера,звуковые сигналы могут иметь различную частоту, представлять различные звуковые сообщения, или могут являться различными мелодиями, зависящими от результата аутентификации. Как показано на фиг. 2, модуль датчика 28 может также содержать управляющий интерфейс 38,подключенный к блоку 32 процессора, в соответствии с одним из вариантов выполнения настоящего изобретения. Управляющий интерфейс 38 предназначен для приема внешнего управляющего сигнала, с обеспечением конфигурирования блока 32 процессора. Обычно управляющий интерфейс 38 используется при начальном конфигурировании смарт-карты, в то время, когда она выпускается или изготавливается для конкретного лица. Для примера, внешний сигнал управления может использоваться для конфигурирования аппаратной части и/или программного обеспечения блока процессора 32, загрузки программ в блок 32 процессора и/или блок 34 памяти, загрузки и хранения образцов биометрической информации конкретного лица в блок 34 памяти, и тому подобных операций. Ключ шифрования и другие данные для системы шифрования в блоке 32 процессора также могут быть выбраны и/или сконфигурированы при использовании вешнего сигнала управления в процессе начального конфигурирования. Кроме того, дополнительная персональная информация конкретного лица, такая как персональная идентификационная информация, и другая персональная информация, относящаяся к пользователю и/или целям использования смарт-карты, может храниться в блоке 34 памяти. Для примера, такой персональной идентификационной информацией может быть имя, имя пользователя, пароль, личный код(PIN), дата рождения, место рождения, номер водительского удостоверения, и тому подобная информация. Кроме того, в памяти может храниться фотографическое изображение лица владельца карты. Кроме того, может также храниться другая соответствующая информация, такая как дата выпуска смарт-карты,срок действия смарт-карты, контактная информация конкретного лица, и другая сходная информация,например, если смарт-карта используется для паспорта, история поездок или пункты назначения, статус визы, и т.п. Внешние подключения к управляющему интерфейсу 38 могут быть отключены после конфигурирования блока 32 процессора и сохранения требуемой информации в памяти 34. Для примера, внешний доступ к управляющему интерфейсу 38 может быть физически отключен. Такое физическое отключение может быть постоянным. Такое отключение, используется, преимущественно для предотвращения незаконного доступа, а также изменения конфигурации и сохраненных данных. Тем не менее, если желательной является возможность обновления хранящейся информации, внешнее подключение к управляющему интерфейсу 38 возможно только в том случае, если лицо соответствующим образом аутентифицировано. Фиг. 7 схематически показывает пример узла датчика/процессора в соответствии с одним из вариантов выполнения настоящего изобретения. В этом примере, блок процессора содержит аутентифицирующую цепь 56 и цепь 58 интерфейса двойного действия. Аутентифицирующая цепь 56 может быть выполнена в блоке центрального процессора (ЦПУ) с использованием аппаратной части, или программного обеспечения или любой комбинации аппаратной части и программного обеспечения. Таким образом, аутентифицирующая цепь может быть реализована с использованием ЦПУ общего назначение со специальным программным обеспечением, устройства ASIC, сложного устройства с программируемой логикой (FPLD), или подобных схем. Аутентифицирующий ЦПУ 56 может содержать в своем составе блок 60 памяти и осуществлять указанный выше процесс аутентификации с обеспечением формирования сигнала аутентификации. Биометрическая информация конкретного лица, ассоциированного с смарткартой, и, при необходимости в частном случае, персональные данные конкретного лица хранятся в блоке 60 памяти. Блок 60 памяти может быть выполнен в виде внешнего блока, по отношению к аутентифицирующему ЦПУ 56. Блок 60 памяти выполнен в виде комбинации оперативного запоминающего устройства (ОЗУ), такого как статическое ОЗУ (СОЗУ) или динамическое ОЗУ (ДОЗУ), и программируемого постоянного запоминающего устройства (ПЗУ), такого как стираемое программируемое постоянное запоминающее устройство (СППЗУ), электрически стираемое программируемое постоянное запоминающее устройство (ЭСППЗУ), флэш-память (или энергонезависимое программируемое постоянное запоминающее устройство) и т.п. ОЗУ используется для кэширования данных, необходимых для программного обеспечения, программного исполняемого кода, программный инструкций и т.п. ПЗУ используется для хранения программ аутентификации и других прикладных программ, приложений шифрования, и относящихся к ним данных и файлов, таким как ключ шифрования, а также упомянутой выше биометрической информации и персональных данных конкретного лица. Поскольку программное обеспечение и информация, хранящаяся в ПЗУ, не должна изменяться или подделываться, ПЗУ должно иметь возможность только однократного программирования или записи. В случае ЭСППЗУ или флэш-памяти функция перезаписи должна быть отключена, для примера, путем пережигаемых проводников или пережигаемых цепей управления. Вернемся к фиг. 7, сигнал авторизации передается к цепи 58 интерфейса двойного действия через-6 011149 коммуникационную шину (проводник) 62. Цепь 58 интерфейса двойного действия преобразует сигнал аутентификации, принятый от аутентифицирующего ЦПУ 56, в сигнал передачи, пригодный для беспроводной передачи через антенну 64 информационного сигнала. То есть цепь интерфейса 58 двойного действия пригодна как для проводной, так и для беспроводной передачи данных. Тем не менее, обычно, когда с одной стороны обеспечивается проводная передача данных, функция беспроводной передачи данных с другой стороны отключается, и наоборот. Антенна 64 информационного сигнала в предпочтительном варианте выполнения выполняется существенно меньшего размера, чем силовая антенна. В соответствии с одним из вариантов выполнения настоящего изобретения система может быть совместима со стандартами Международной организации по стандартизации (ISO). Для примера, шина 62 передачи данных может быть совместима со стандартом ISO 7816, а цепь 58 интерфейса двойного действия может быть микросхемой интерфейса ISO двойного действия, совместимой со стандартом ISO 7816(для проводных цепей передачи данных) и ISO 14443 (для беспроводных цепей передачи данных). Тем не менее, в зависимости от прикладного применения могут быть использованы другие стандарты ISO. Фиг. 7 также схематически показывает биометрический датчик 66, управляющий интерфейс 70 и индикатор (в данном примере, СИДы) 68. Управляющий интерфейс 70 может быть выполнен с использованием совместимости со стандартом Объединенной рабочей группы по методам и средствам автоматизации тестирования (JTAG), которая также обычно осуществляет тестирование архитектуры портов доступа. Как показано на фиг. 7, смарткарта может также содержать цепь 72 генератора, предназначенную для формирования тактового сигнала для расположенной на подложке системы. Тактовый сигнал (CLK) подается непосредственно или опосредованно ко всем элементам, которые функционируют в соответствии с тактовым сигналом, хотя входы для указанного тактового сигнала не изображены на фиг. 7 для упрощения данного чертежа. В другом варианте выполнения, тактовый сигнал может быть сформирован из силового сигнала в соответствии с одним из вариантов выполнения настоящего изобретения. В этом случае, смарт-карта содержит тактовую антенну, предназначенную для приема силового сигнала, и тактовую цепь, подключенную к тактовой антенне, причем указанная тактовая цепь формирует тактовый сигнал из принятого сигнала питания. Для примера, если беспроводная подача питания соответствует стандарту ISO 14443, она должна осуществляться на частоте 13,56 МГц, при этом указанная частота может быть использована для формирования тактового сигнала. Фиг. 8 схематически показывает другой пример выполнения блока процессора, в котором используется схема шифрования/дешифрования. Аутентифицирующий ЦПУ 56 содержит цепь 72 шифрования,которая шифрует сигнал аутентификации перед отправкой его на цепь 58 интерфейса двойного действия. Сходным образом, цепь 58 интерфейса двойного действия содержит контур 74 дешифования для дешифрования зашифрованного сигнала, принятого от аутентифицирующего ЦПУ 56. Цепь 58 интерфейса двойного действия также содержит цепь 76 шифрования, предназначенную для шифрования сигнала передачи перед его беспроводной передачей через антенну 64 информационного сигнала. Фиг. 9 схематически показывает другой пример выполнения блока процессора в соответствии с одним из вариантов выполнения настоящего изобретения. В этом примере, блок процессора содержит простой ЦПУ 78 записи/чтения и ЦПУ 80 двойного действия, который обеспечивает возможность выполнения всего процесса аутентификации, а также беспроводную передачу данных и шифрование. Как показано на фиг. 9, ЦПУ 78 записи/чтения может содержать цепь 82 шифрования. ЦПУ 78 записи/чтения шифрует и отсылает биометрическую информацию, распознанную биометрическим датчиком 66, на ЦПУ 80 двойного действия. ЦПУ 80 двойного действия содержит аутентифицирующую цепь 84 и блок 90 памяти. Аутентифицирующая цепь 84 может быть выполнена в виде программного обеспечения, аппаратной части или комбинации программного обеспечения и аппаратной части. Блок 90 памяти предназначен для хранения образцов биометрической информации конкретного лица. ЦПУ 80 двойного действия также содержит контур 86 дешифрования для дешифрования зашифрованного сигнала (распознанной биометрической информации), принятого от ЦПУ 78 записи/чтения. ЦПУ 80 двойного действия сравнивает распознанную биометрическую информацию с образцами, хранящимися в блоке 90 памяти, и формирует сигнал аутентификации, представляющий результат аутентификации. ЦПУ 80 двойного действия шифрует сигнал аутентификации, используя цепь 88 шифрования перед беспроводной передачей сигнала через антенну 64 информационного сигнала. Фиг. 10 схематически показывает другой пример выполнения блока процессора в соответствии с одним из вариантов выполнения настоящего изобретения. В этом примере, блок процессора содержит ЦПУ 79 датчика и ЦПУ 81 двойного действия. В этом примере, ЦПУ 79 датчика содержит декодирующую цепь 83, которая может быть выполнена в виде программного обеспечения, аппаратной части или их комбинации и обеспечивает извлечение характерной информации из биометрической информации,распознанной биометрическим датчиком 66. Извлеченные характеристики, такие как детальные подробности, поверхностная частота (плотность) и/или вектора рисунков отпечатков пальцев, в предпочтительном варианте выполнения шифруются и отправляются на ЦПУ 81 двойного действия. ЦПУ 80 двойного действия содержит цепь 85 соответствия/аутентификации, цепь 86 шифрования, контур 88 дешифрования и блок 90 памяти. ЦПУ 81 двойного действия выполняет сравнение извлеченных характеристик и-7 011149 образцов сохраненной биометрической информации (совпадающих с соответствующими ссылочными характеристиками) и определяет результаты прохождения аутентификации соответствующими лицами. Цепь 85 соответствия/аутентификации может быть выполнена в виде программного обеспечения, аппаратной части или комбинации программного обеспечения и аппаратной части. Для примера цепь 85 соответствия/аутентификации может быть выполнена в виде прикладной программы, написанной на объектно-ориентированном языке программирования, такой как приложение на языке JAVA, исполняемое в операционной системе смарт-карты, поддерживающей приложения JAVA, например, фирмы International Business Machines Corporation, Armonk, New York. Как показано выше, в соответствии с одним из вариантов выполнения настоящего изобретения, дополнительные персональные данные могут храниться в блоках 34, 60 или 90 памяти. Такие дополнительные данные могут считываться и передаваться, в том случае, если лицо, владеющее смарт-картой, успешно аутентифицировано. Для примера блок 32 процессора, аутентифицирующий ЦПУ 56 или ЦПУ двойного 80 действия, может также содержать поисковую схему, предназначенную для поиска или извлечения хранящихся дополнительных персональных данных в памяти, если распознанная биометрическая информация распознана как соответствующая хранящейся биометрической информации. В этом случае, блок 32 процессора, аутентифицирующий ЦПУ 56 или ЦПУ 80 двойного действия,дополнительно формирует сигнал персональной информации, представляющий персональные данные конкретного лица. Сигнал персональной информации шифруется и передается через антенну информационного сигнала практически так же, как и сигнал аутентификации, описанный выше. Фиг. 11 схематически показывает смарт-карту 100 в соответствии с одним из вариантов выполнения настоящего изобретения. Как показано на фиг. 11, смарт-карта 100 содержит подложку 102, модуль беспроводной передачи, имеющий силовую антенну 104 и антенну 106 информационного сигнала, силовую цепь 108, тактовую цепь 110 и модуль 112 датчика. Модуль 112 датчика содержит блок 114 процессора,биометрический датчик 116, блок 118 памяти, индикатор 120, цепь 122 управления, что сходно с другими вариантами выполнения, описанными выше. Указанные элементы могут быть одними из тех, что раскрыты в предшествующих вариантах выполнения, а могут иметь специальное выполнение, как показано ниже. В указанном варианте выполнения, модуль 112 датчика, кроме того, содержит биодатчик 124,предназначенный для распознавания того факта, что владелец смарт-картой жив. Для примера, если биометрический датчик 116 является датчиком отпечатков пальцев, не допущенное к пользованию смарткартой лицо может использовать слепок отпечатка пальца владельца карты (или отделенную от тела часть тела) для активации смарт-карты или использования хранящейся на ней информации. Таким образом, для дополнительной информации также важно иметь уверенность в том, что часть тела, по которой определяется биометрическая информация, является частью живого человека. В соответствии с одним из вариантов выполнения настоящего изобретения биодатчик 124 может быть любым из или комбинацией из указанных ниже элементов: датчик кислорода, датчик двуокиси углерода, термометр, датчик влажности, датчик инфракрасного излучения, датчик голоса, датчик активности мозга, датчик электрокардиограммы, датчик электромагнитного поля, датчик Чи, и другое подобное устройство. Кроме того, биодатчик 124 может быть также выполнен в виде датчика упругости, предназначенного для распознавания упругости элемента, находящегося в контакте с датчиком, или датчика кровотока, предназначенный для распознавания кровотока, в части тела, находящейся в контакте с датчиком. Указанные биодатчики могут также быть выполнены в виде отдельных раскрытых выше биодатчиков или в виде их комбинации. Кроме того, биодатчик 124 может содержать датчик биологических рефлексов, предназначенный для захвата рефлексивного отклика лица на заданное стимулирующее воздействие. Для примера, рефлексивным откликом может быть изменение в отверстии радужной оболочки глаза в ответ на изменение поступающей на радужную оболочку интенсивности света, а биодатчик 124 может содержать датчик изображения, предназначенный для цифровой фиксации изображения радужной оболочки глаза, и источник света, предназначенный для освещения глаза владельца карты. Если биометрический датчик 116 также содержит датчик изображения для фиксирования изображения лица для биометрической аутентификации, биометрический датчик 116 и биодатчик 124 могут быть объединены в один датчик изображения. Для примера, статическое изображение может быть подвергнуто обработке на соответствие образцу, а движущееся изображение (реакция) в ответ на раздражение может быть обработано при проведении теста на "живое состояние" владельца. Блок 114 процессора формирует положительный результат аутентификации только в том случае,когда лицо успешно аутентифицировано и находится в живом состоянии. Результат аутентификации и тест на "живое состояние" могут отображаться с использованием индикатора 120 примерно тем же путем, который раскрыт выше. В соответствии с одним из вариантов выполнения настоящего изобретения смарт-карта 100 может также содержать блок 126 отображения информации, как показано на фиг. 11. Блок 126 отображения информации подключен к блоку 114 процессора и предназначен для отображения фотографического изображения, в том числе изображение лица конкретного человека, в том случае, если владелец аутентифицирован. Для примера, при использовании смарт-карты желательно иметь фотографическое изображение-8 011149 владельца смарт-карты, которое становится доступным только в том случае, когда лицо, владеющее смарт-картой, успешно аутентифицировано. Такая особенность может сделать более трудным контрафактное использование смарт-карты. Подпись правомочного владельца также может отображаться совместно с фотографическим изображением. Отображаемое фотографическое изображение и, в частном случае, подпись могут храниться в блоке 118 памяти. В соответствии с одним из вариантов выполнения настоящего изобретения биометрический датчик 116 и блок 126 отображения информации могут быть объединены в один элемент. Для примера, биометрический датчик 116 может быть выполнен преимущественно прозрачным и располагаться на блоке 112 отображения информации. Кроме того, поскольку блок 126 отображения информации активируется и отображает информацию об изображении только в том случае, когда владелец смарт-карты успешно аутентифицирован, (включая пассивный тест на "наличие жизни"), блок 112 отображения информации также функционирует в качестве индикатора. В соответствии с одним из вариантов выполнения настоящего изобретения смарт-карты, раскрытые в приведенных выше вариантах выполнения, предназначены для встраивания в паспорт. Фиг. 12 схематически показывает электронный паспорт 130, содержащий смарт-карту в соответствии с одним из вариантов выполнения настоящего изобретения. Например, как показано на фиг. 12, смарт-карта может быть встроена в лицевую или оборотную часть обложки 131 паспорта 130 так, что биометрический датчик 132 виден и прикреплен на внутренней стороне 134 лицевой или оборотной обложки 131, где обычно располагается персональная идентификационная информация о владельце паспорта и другая сопутствующая информация. Как показано на фиг. 12, индикатор 136 может также быть выполнен видимым и прикрепленным к внутренней стороне 134 паспорта 130, особенно в том случае, если индикатор 136 визуально отображает результат аутентификации, как показано выше. В предпочтительном варианте выполнения,биометрический датчик 132 расположен вблизи края внутренней стороны 134 паспорта 130. Также, в предпочтительном варианте выполнения, биометрический датчик 132 и, в частном случае, индикатор 136 расположены на внутренней стороне 134 таким образом, что биометрический датчик 132 и, в частном случае, индикатор 136 не перекрывают фотографию 138 владельца паспорта и другие персональные данные 140, размещенные на внутренней стороне 134. Фиг. 13 схематически показывает пример смарт-карты 150, встроенной в паспорт 130, показанный на фиг. 12. Обычно размер смарт-карты 150 существенно меньше, чем размер паспорта 130. Сходным образом с вариантами реализации изобретения, описанными выше, смарт-карта 150 содержит модуль беспроводной передачи, включающий силовую антенну 152 и антенну 154 информационного сигнала,силовую цепь 156 и модуль датчика, включающий биометрический датчик 132, в частном случае индикатор 136, блок процессора, имеющий аутентифицирующий ЦПУ 158 и цепь 160 интерфейса двойного действия, и управляющий интерфейс 162. Аутентифицирующий ЦПУ 158 содержит память (не показана) для хранения образцов биометрической информации и других персональных данных, как это показано выше. Блок процессора может быть выполнен в виде единого блока, а процесс аутентификации может быть осуществлен с использованием ЦПУ двойного действия, как показано выше. В этом примере, силовая антенна 152 содержит три независимых антенны, имеющие сходную длину и расположенные вдоль краев подложки 164 смарт-карты 150. В предпочтительном варианте выполнения антенна 154 информационного сигнала выполнена существенно меньшей, чем силовая антенна 152. Для примера антенна 154 информационного сигнала (и антенны 24 и 64 информационного сигнала и в раскрытых выше примерах) выполнена с меньшей длиной, для того чтобы она могла расположиться непосредственно поверх или в максимальной близости с петлей или дорожкой модуля подключения антенны 194 или 199 (см. фиг. 18 и 19), которые принимают переданный беспроводным путем сигнал от антенны 154 информационного сигнала. То есть, когда смарт-карта (или электронный паспорт) располагается на модуле 190 подключения, антенна 154 информационного сигнала находится в тесной близости, или, в предпочтительном варианте выполнения, непосредственно на, модуле подключения антенны 194 или 199 таким образом, что незначительные изменения нагрузки в антенне 154 информационного сигнала могут быть распознаны модулем подключения антенны. Кроме того, поскольку изменения нагрузки существенно меньше, так что только антенны, или любой приемный модуль, расположенные в непосредственной близости, могут распознать изменение и любое третье лицо не может распознать изменение, например, с целью прослушивания или перехвата. Для примера, переданный сигнал может быть распознан, максимально, на расстоянии 10 мм от места положения антенны информационного сигнала. То есть даже в области поверхности того же самого паспорта или поверхности модуля подключения переданный сигнал не всегда может быть распознан. Управляющий интерфейс 162, изображенный как внешнее подключение (шина проводников) 166 остается не задействованным. Указанное состояние типично, когда электронный паспорт 130 первоначально выпускается для конкретного лица и смарт-карта 150, встроенная в паспорт, находится в состоянии первоначального конфигурирования, в котором необходимо и/или желательно загрузить и сохранить в памяти через управляющий интерфейс 166 данные, информацию и/или программное обеспечение, такое как программу аутентификации или программу шифрования. После указанной конфигурации и загрузки внешние соединения 166 могут быть отключены для невозможности доступа к управляющему-9 011149 интерфейсу 162. В соответствии с одним из вариантов выполнения настоящего изобретения смарт-карта 150 может быть использована в качестве электронного паспорта, выполненного в виде карты без встраивания в обычный бумажный паспорт. Поскольку вся информация, относящаяся к владельцу паспорта и использованию паспорта, которая обычно печатается или проставляется на обычном паспорте, может быть в электронном или цифровом виде сохранена в памяти, выполненной на смарт-карте, сама по себе смарт-карта может быть выполнена как электронный паспорт. В этом случае, дополнительный лицевой слой может быть выполнен на подложке 164 таким образом, чтобы защитить антенны и другие электронные цепи, а также для обеспечения пространства для расположения визуальной информации на поверхности смарткарты. Кроме того, сходным образом с паспортом 130 биометрический датчик и, в частом случае, индикатор могут быть визуально выполнены на лицевом слое. Указанный электронный паспорт в виде карточки также может быть применен к раскрытым ниже вариантам выполнения изобретения. То есть паспорт или электронный паспорт, раскрытые в вариантах выполнения изобретения, может быть либо бумажным паспортом, объединенным со смарт-картой, или безбумажным электронным паспортом, выполненным в виде смарт-карты. Фиг. 14 схематически показывает электронный паспорт 170 в соответствии с одним из вариантов выполнения настоящего изобретения, в котором использован биометрический датчик 172, а также фотографическое изображение лица владельца паспорта заменено блоком 174 отображения информации. Для примера, смарт-карта 100 (фиг. 11), описанная выше, или сходная с ней смарт-карта может быть встроена в паспорт 170. Следует отметить, что положение блока отображения информации может быть изменено в смарт-карте 100 таким образом, что блок 126 отображения информации располагается в необходимом или желательном месте, например на внутренней странице лицевой или оборотной обложки паспорта 170. В другом варианте выполнения паспорт 170 может быть электронным паспортом, выполненным в виде карточки без бумажных страниц, как это показано выше. Фиг. 15 схематически показывает пример электронного паспорта 170, в котором биометрический датчик 172 является датчиком отпечатков пальцев. Как показано на фиг. 15, когда владелец паспорта успешно аутентифицирован, например, путем помещения пальца на датчик 172 отпечатков пальцев, блок 174 отображения информации отображает фотографическое изображение владельца паспорта и, в частном случае, дополнительно подпись владельца отображается на блоке 174 отображения информации. Такое изображение и, в частном случае, подпись могут отображаться в течение заданного периода времени после успешной аутентификации, или пока палец находится в контакте с датчиком 172 отпечатков пальцев. Фиг. 16 схематически показывает пример электронного паспорта 180 в соответствии с одним из вариантов выполнения настоящего изобретения, в котором датчик отпечатков пальцев и блок отображения информации объединены в датчик/блок 182 отображения информации. Когда владелец паспорта 180 касается датчика/блока отображения информации 182, как показано на фиг. 17, распознанный рисунок отпечатка пальца используется для процесса аутентификации, как показано выше, и если лицо аутентифицировано, датчик/блок отображения информации отображает паспорт, изображение лица владельца паспорта и, в частном случае, его подпись на указанном блоке. Датчик/блок 182 отображения информации может отображать изображение и, в частом случае, подпись в течение заданного периода времени после успешной аутентификации. Фиг. 18 схематически показывает модуль подключения 190 для аутентификации лица, владеющего смарт-картой или электронным паспортом, содержащим смарт-карту, в соответствии с одним из вариантов выполнения настоящего изобретения. Смарт-карта или электронный паспорт могут быть выполнены в виде любой смарт-карты или электронного паспорта, описанных выше. Модуль подключения содержит плату 192 основания и расположенную на ней антенну 194 (модуль подключения антенны). Плата 192 основания предназначена для размещения на ней смарт-карты или электронного паспорта и имеет размер, приемлемый для размещения на ней смарт-карты или паспорта. Антенна 194 предназначена для передачи энергии к смарт-карте или электронному паспорту. Энергия, переданная беспроводным путем,принимается, для примера, модулем 18 беспроводного передатчика смарт-карты 10 (фиг. 1), расположенным на модуле 190 подключения. Антенна 194 также предназначена для приема сигнала, переданного модулем беспроводного передатчика смарт-карты. В соответствии с одним из вариантов выполнения настоящего изобретения модуль 190 подключения разработан для использования с электронным паспортом, таким как электронный паспорт 130 объединенный со смарт-картой 150, как показано выше. Если электронный паспорт 130 содержит силовую антенну 152 и антенну 154 информационного сигнала, например, антенна 194 предназначена для беспроводной передачи силового сигнала, принимаемого принятой силовой антенной 152, а также для приема беспроводным путем переданного антенной 154 информационного сигнала. В предпочтительном варианте выполнения модуль подключения антенны 194 выполнен на плате 192 основания таким образом, что когда электронный паспорт (или смарт-карта) располагается на плате 192 основания, антенна 154 передачи сигнала преимущественно располагается вдоль модуля 194 подключения антенны. Обычно модуль подключения антенны 194 существен, но больше, чем антенна 154 информационного сигнала электрон- 10011149 ного паспорта, и антенна 145 информационного сигнала будет расположена на части 196 антенны 194,как показано на фиг. 18. Антенна 145 информационного сигнала может быть расположена только на части 196 или в тесной близости с ней. В другом варианте выполнения, как показано на фиг. 19, модуль 190 подключения может содержать силовую передающую антенну 198 и антенну 199 приема сигнала, отделенную от силовой передающей антенны 198. В этом случае, антенна приема сигнала 199 располагается с обеспечением совпадения мест с антенной 154 информационного сигнала, в том случае, когда электронный паспорт 130 расположен на модуле 190 подключения. Как показано выше, в соответствии с вариантом выполнения настоящего изобретения, определение биометрической информации и процесс аутентификации с использованием биометрической информации выполняются с использованием непосредственно самой карты или электронного паспорта. То есть аутентификация владельца карты/паспорта выполняется без внешних устройств, передающих или принимающих конфиденциальную информацию, такую как рисунки отпечатков пальцев и персональные данные, таким образом, указанная конфиденциальная информация остается в пределах смарт-карты или электронного паспорта. В том случае, когда результат аутентификации и соответствующая персональная информация передается беспроводным путем, сигнал передачи имеет очень малый радиус приема, обычно, порядка миллиметров, и, таким образом, может быть принят только модулем подключения, на котором смарт-карта или электронный паспорт надлежащим образом расположены. Таким образом, процесс аутентификации и прием персональной информации может осуществляться локально, а конфиденциальная информация не может распространяться в эфире или путешествовать через сетевую систему, такую как Интернет. Кроме того, поскольку полная аутентификация может осуществляться в месте проведения аутентификации (на самой карте), она не подвержена любой аварии или отсутствию доступа к внешней сетевой системе или центральной базе данных. Тем не менее, в некоторых случаях, может быть желательно обмениваться биометрической информацией и/или персональной информацией физического лица с системой, внешней по отношению к модулю подключения. Для примера, в аэропорте результат аутентификации может быть проверен персоналом аэропорта, отвечающим за безопасность, а результат аутентификации и необходимая персональная информация могут быть переданы на проверочное устройство или вход внутри местной компьютерной сети. Кроме того, в некоторых подозрительных случаях биометрическая информация, такая как отпечатки пальцев, может нуждаться в сверке с информацией, содержащейся в списке преступников, базе данных террористов, иммиграционных записях и т.п., которые обычно устанавливаются в центральной правительственной базе данных. Для примера, когда смарт-карта или электронный паспорт могут быть подделаны, вся информация, хранящаяся в подозрительной смарт-карте или паспорте, может нуждаться в проверке и сравнении с соответствующей информации законного физического лица, в качестве которого заявлен владелец. Таким образом, модуль подключения может также иметь возможность обмена данными с внешней вычислительной системой в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 20 схематически показывает систему 300 аутентификации лица, владеющего смарт-картой или электронным паспортом, в соответствии с одним из вариантов выполнения настоящего изобретения. Как показано на фиг. 20, система 300 содержит смарт-карту/электронный паспорт 302 и модуль 304 подключения. Смарт-карта/электронный паспорт могут быть выполнены в виде любой смарт-карты или электронного паспорта, из раскрытых выше вариантов выполнения изобретения. Модуль 304 подключения содержит модуль подключения антенны 306, контур 308 дешифрования, цепь 310 шифрования и интерфейс 312. Контур 308 дешифрования предназначен для дешифрования сигналов, принятых от смарткарты/электронного паспорта 302, в том случае, если принятые сигналы шифруются. Цепь 310 шифрования шифрует сигнал, переданный модулем 304 подключения. Интерфейс 312 соединен с модулем 304 подключения к вычислительной системе 314, обычно местной компьютерной сети. Интерфейс 312 может также быть подключенным к модулю подключения к серверу 316, на котором имеется центральная база данных 318. Такое подключение к серверу 316 может использовать Протокол управления передачей данных/Протокол сети Интернет (TCP/IP), через виртуальные цепи, частные линии и т.п. Кроме того, интерфейс 312 может быть совместим с одним из указанных ниже стандартов: Стандарт Универсальной Последовательной Шины (USB), Рекомендательный Стандарт 232 С (RS-232C), Рекомендательный Стандарт 433 (RS-433), Протокол управления передачей данных/Протокол сети Интернет (TCP/IP), и т.п. Вычислительная система 314 или сервер 316 принимает сигнал аутентификации и другую персональную информацию, переданную модулем 304 подключения, и осуществляет необходимую обработку данных, а также проверку данных, сравнение данных с центральной базой данных и т.п. Кроме того, результат аутентификации и/или персональная информация могут отображаться перед специализированным персоналом. Поскольку электронный паспорт (или входящая в его состав смарт-карта) питается с использованием энергии беспроводной передачи модуля подключения, в том случае, если электронный паспорт оставляет неизменной мощность модуля подключения, напряжение питания уменьшается и иногда отключается, выключая модуль датчика электронного паспорта. Таким образом, в соответствии с одним из вариантов выполнения настоящего изобретения модуль датчика электронного паспорта (смарт-карты) автоматически инициализируется в ответ на предварительно заданный уровень повышения напряжение пи- 11011149 тания после отключения напряжение питания. Инициализация обычно осуществляется путем инициализации блока процессора смарт-карты. Если блок процессора содержит аутентифицирующий ЦПУ и цепь интерфейса двойного действия, в одном из примеров, аутентифицирующий ЦПУ может быть инициализирован с использованием повышенного напряжения, возрастающего напряжения питания, а затем цепь интерфейса двойного действия может быть инициализирована путем сигнала сброса, поступающего от аутентифицирующего ЦПУ. Фиг. 21 схематически показывает способ аутентификации лица, владеющего смарт-картой или электронным паспортом, объединенным со смарт-картой, в соответствии с одним из вариантов выполнения настоящего изобретения. Смарт-карта содержит модуль датчика, выполненный на подложке смарткарты, которая содержит биометрический датчик, блок процессора и память. Смарт-карта или электронный паспорт могут быть выполнены в виде любой смарт-карты или электронного паспорта, описанных выше. Первоначально, силовой сигнал принимается (200) через модуль беспроводного передатчика, выполненный на подложке. В этом случае, указанная возможность может осуществляться, когда смарткарта или паспорт располагаются на модуле подключения, формирующем силовой сигнал. По крайней мере одно напряжение питания формируется из силового сигнала, и напряжение питания поступает (212) на модуль датчика с тем, чтобы запитать и запустить модуль датчика для выполнения им необходимых операций. В частном случае, инициализация (214) модуля датчика может быть осуществлена в процессе подачи питания. Затем биометрическая информация тела человека распознается (216) с использованием биометрического датчика, такого как датчик отпечатков пальцев, датчик изображения или другой, описанный выше прибор. Снятая биометрическая информация сравнивается (218) с биометрической информацией, хранящейся в памяти, после чего генерируется (220) сигнал аутентификации, представляющий результат сравнения. Результат аутентификации или сравнения, в частном случае, отображается (222) с использованием индикатора, выполненного на смарт-карте. Сигнал аутентификации затем, в частном случае, шифруется (224) и передается (226) через модуль беспроводного передатчика. Поскольку частные случаи выполнения и применения данного изобретения показаны и описаны для любого лица, сведущего в уровне техники, имеющего преимущество, заключающееся в ознакомлении с настоящим описанием, должно быть очевидно, что возможно также много других модификаций, кроме упомянутых выше, без отступления от раскрытой здесь изобретательской концепции. Таким образом,объем изобретения не ограничен ничем, кроме приведенной ниже формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Смарт-карта для аутентификации личности ее владельца, снабженная подложкой, модулем датчика, расположенным на указанной подложке и содержащим биометрический датчик, являющийся средством распознавания биометрической информации тела человека, блок процессора, подключенный к указанному биометрическому датчику и являющийся средством аутентификации лица в соответствии с распознанной биометрической информацией и генерации сигнала аутентификации, представляющего результат аутентификации, и блок памяти, подключенный к указанному блоку процессора и являющийся средством хранения биометрической информации конкретного лица, ассоциированного со смарт-картой,модулем беспроводного передатчика, подключенного к указанному блоку процессора с возможностью передачи сигналов, принятых от указанного блока процессора и приема сигнала питания, переданного беспроводным путем, и силовой цепью, размещенной на указанной подложке и являющейся средством генерации по крайней мере одного напряжения питания из принятого сигнала питания и подачи напряжения питания к указанному модулю датчика, отличающаяся тем, что она содержит блок отображения информации, выполненный на указанной подложке и подключенный к указанному блоку процессора,причем указанный блок отображения информации является средством отображения фотографического изображения, содержащего лицо конкретного человека в том случае, если лицо аутентифицировано. 2. Смарт-карта по п.1, отличающаяся тем, что указанный модуль беспроводного передатчика содержит силовую антенну, соединенную с указанной силовой цепью и являющуюся средством приема силового сигнала, и антенну информационного сигнала, соединенную с указанным блоком процессора и являющуюся средством передачи сигнала, принятого от указанного блока процессора. 3. Смарт-карта по п.1, отличающаяся тем, что указанная смарт-карта выполнена с возможностью совместного использования с модулем подключения, содержащим антенну модуля, являющуюся средством приема сигналов от указанной антенны информационного сигнала, причем указанная антенна информационного сигнала расположена вблизи петли или дорожки антенны модуля. 4. Смарт-карта по п.1, отличающаяся тем, что указанный модуль беспроводного передатчика содержит группу силовых антенн, при этом указанная силовая цепь содержит набор стабилизирующих цепей, а каждая из стабилизирующих цепей подключена к соответствующей одной силовой антенне из группы силовых антенн. 5. Смарт-карта по п.4, отличающаяся тем, что указанный набор силовых антенн образован в виде вытравленного или отпечатанного трафарета, выполненного на пластике или бумажном материале. 6. Смарт-карта по п.1, отличающаяся тем, что указанный модуль датчика дополнительно содержит- 12011149 индикатор, подключенный к указанному блоку процессора и являющийся средством отображения результата аутентификации. 7. Смарт-карта по п.1, отличающаяся тем, что указанный модуль датчика дополнительно содержит управляющий интерфейс, подключенный к указанному блоку процессора и являющийся средством приема внешнего сигнала управления и конфигурирования указанного блока процессора. 8. Смарт-карта по п.7, отличающаяся тем, что указанный управляющий интерфейс соединен с внешним сигналом управления с возможностью блокирования их соединения после начального конфигурирования указанного блока процессора. 9. Смарт-карта по п.8, отличающаяся тем, что указанный управляющий интерфейс соединен с внешним сигналом управления с возможностью постоянного блокирования посредством физического отключения после начального конфигурирования. 10. Смарт-карта по п.1, отличающаяся тем, что указанный блок процессора содержит цепь шифрования, являющуюся средством шифрования сигналов, сформированных указанным блоком процессора. 11. Смарт-карта по п.1, отличающаяся тем, что указанный блок процессора содержит аутентифицирующую цепь, являющуюся средством сравнения распознанной биометрической информации с хранящейся в указанной памяти биометрической информацией и формирования сигнала аутентификации. 12. Смарт-карта по п.11, отличающаяся тем, что указанная аутентифицирующая цепь содержит цепь шифрования, являющуюся средством шифрования сигнала аутентификации. 13. Смарт-карта по п.11, отличающаяся тем, что указанный блок памяти является средством хранения персональной информации конкретного лица. 14. Смарт-карта по п.13, отличающаяся тем, что указанный блок процессора дополнительно содержит поисковую схему, являющуюся средством получения хранящейся персональной информации из указанной памяти при распознавании распознанной биометрической информации в качестве совпадающей с хранящейся биометрической информацией. 15. Смарт-карта по п.14, отличающаяся тем, что указанный блок процессора выполнен с возможностью формирования сигнала персональной информации, представляющего персональную информацию конкретного лица, причем сигнал персональной информации передается через модуль беспроводного передатчика. 16. Смарт-карта по п.1, отличающаяся тем, что она дополнительно содержит цепь генератора, являющуюся средством выработки тактового сигнала для указанного модуля датчика. 17. Смарт-карта по п.1, отличающаяся тем, что она дополнительно содержит тактовую антенну, являющуюся средством приема силового сигнала, и тактовую цепь, подключенную к указанной тактовой антенне и являющуюся средством формирования тактового сигнала из принятого силового сигнала. 18. Смарт-карта по п.1, отличающаяся тем, что она выполнена с возможностью встраивания в паспорт. 19. Смарт-карта по п.1, отличающаяся тем, что она представляет собой электронный паспорт, выполненный в виде карточки. 20. Смарт-карта по п.19, отличающаяся тем, что указанный блок отображения информации выполнен с возможностью активирования сигналом аутентификации, представляющим положительный результат. 21. Электронный паспорт, содержащий расположенную на нем смарт-карту, отличающийся тем, что указанная смарт-карта содержит подложку, модуль датчика, выполненный на указанной подложке, модуль беспроводного передатчика, подключенный к указанному блоку процессора и являющийся средством передачи сигналов, принятых от указанного блока процессора и приема сигнала питания, переданного беспроводным путем, силовую цепь, выполненную на указанной подложке и являющуюся средством генерации по крайней мере одного напряжения питания из принятого сигнала питания и подачи напряжения питания на указанный модуль датчика, причем указанный модуль датчика содержит биометрический датчик, являющийся средством распознавания биометрической информации тела человека, блок процессора, подключенный к указанному биометрическому датчику и являющийся средством аутентификации лица в ответ на распознанную биометрическую информацию и генерации сигнала аутентификации, представляющего результат аутентификации, и блок памяти, подключенный к указанному блоку процессора и являющийся средством биометрической информации конкретного человека, ассоциированного со смарт-картой. 22. Паспорт по п.21, отличающийся тем, что указанная смарт-карта встроена в лицевую или оборотную сторону обложки паспорта так, что указанный биометрический датчик выполнен видимым на внутренней стороне лицевой или оборотной обложки. 23. Паспорт по п.22, отличающийся тем, что указанный биометрический датчик расположен на внутренней стороне так, что он не влияет на восприятие фотографии конкретного человека и персональные данные, расположенные на внутренней стороне. 24. Паспорт по п.22, отличающийся тем, что указанный индикатор размещен с возможностью визуального обнаружения на внутренней стороне лицевой или оборотной обложки. 25. Способ аутентификации личности человека посредством смарт-карты, которую снабжают под- 13011149 ложкой, модулем беспроводного передатчика на подложке и модулем датчика на подложке с биометрическим датчиком, блоком процессора и блоком памяти, принимают силовой сигнал через модуль беспроводного передатчика, формируют по крайней мере одно напряжение питания из силового сигнала и подают напряжение питания на модуль датчика, распознают биометрическую информацию тела человека посредством биометрического датчика, сравнивают распознанную биометрическую информацию и биометрическую информацию, хранящуюся в памяти, формируют сигнал аутентификации, представляющий собой результат указанного сравнения, передают сигнал аутентификации через модуль беспроводного передатчика, отличающийся тем, что модуль датчика дополнительно снабжают индикатором, посредством которого дополнительно осуществляют отображение результата указанного сравнения. 26. Способ по п.25, отличающийся тем, что осуществляют распознавание рисунков отпечатков пальцев человека. 27. Способ по п.25, отличающийся тем, что указанное распознавание включает в себя ввод данных изображения человека, в котором указанное изображение содержит, по крайней мере, изображение лица человека, изображение уха человека, изображение радужной оболочка глаза человека или изображение сетчатки глаза человека. 28. Способ по.25, отличающийся тем, что дополнительно посредством биодатчика осуществляют распознавание факта, что человек, владеющий смарт-картой, жив. 29. Способ по п.25, отличающийся тем, что дополнительно осуществляют подачу внешнего сигнала управления через управляющий интерфейс с обеспечением конфигурирования модуля датчика, осуществляют подачу через управляющий интерфейс биометрической информации конкретного человека, ассоциированного со смарт-картой, и хранение биометрической информации в блоке памяти, отключают возможность подключения к управляющему интерфейсу после подачи указанного внешнего сигнала управления сохранения биометрической информации в памяти. 30. Способ по п.29, отличающийся тем, что дополнительно осуществляют хранение в блоке памяти персональной информации конкретного человека. 31. Способ по п.30, отличающийся тем, что дополнительно получают хранящуюся персональную информацию из блока памяти при определении распознанной биометрической информации в качестве соответствующей образцу биометрической информации, формируют сигнал персональной информации,представляющий полученную персональную информацию, и осуществляют передачу сигнала персональной информации через модуль беспроводного передатчика. 32. Способ по п.25, отличающийся тем, что дополнительно формируют тактовый сигнал модуля датчика посредством цепи генератора, расположенной на смарт-карте. 33. Способ по п.25, отличающийся тем, что дополнительно инициируют модуль датчика в ответ на предварительно заданный уровень возрастания напряжения питания после отключения напряжения питания. 34. Способ по п.25, отличающийся тем, что дополнительно осуществляют шифрование сигнала аутентификации. 35. Устройство аутентификации личности человека, владеющего паспортом, отличающееся тем, что оно содержит средства фиксации на них средства встраивания в паспорт, средства хранения биометрической информации конкретного человека, ассоциированного с паспортом, средства распознавания биометрической информации тела человека, средства аутентификации личности человека в соответствии с распознанной биометрической информацией и формирования сигнала аутентификации, представляющего результат аутентификации, средства беспроводной передачи сигналов, принятых от указанных средств аутентификации, средства приема переданного беспроводным путем силового сигнала, средства формирования из принятого силового сигнала напряжения питания для других средств. 36. Модуль подключения смарт-карты, отличающийся тем, что он содержит модуль датчика, силовую цепь и модуль беспроводного передатчика, расположенные на подложке смарт-карты, при этом указанный модуль датчика содержит биометрический датчик, блок процессора и память, указанный модуль подключения содержит плату основания, выполненную с возможностью размещения на ней смарткарты, и антенну, размещенную на указанной плате основания и являющуюся средством подачи энергии к смарт-карте, причем модуль беспроводного передатчика смарт-карты, являющийся средством приема сигнала, переданного модулем беспроводного передатчика смарт-карты, выполнен с возможностью приема указанной энергии. 37. Модуль по п.36, отличающийся тем, что модуль беспроводного передатчика смарт-карты содержит антенну приемника мощности, антенну передачи сигналов, при этом указанная антенна выполнена на указанной плате основания с возможностью преимущественного выравнивания антенны передачи сигнала с указанной антенной при размещении смарт-карты на указанной плате основания. 38. Модуль по п.36, отличающийся тем, что он дополнительно содержит контур дешифрования, являющийся средством дешифрования сигналов, принятых от смарт-карты. 39. Модуль по п.36, отличающийся тем, что он дополнительно содержит интерфейс, обеспечивающий подключение к компьютерной системе. 40. Модуль по п.36, отличающийся тем, что указанный интерфейс совместим по крайней мере с од- 14011149 ним из указанной группы стандартов: Стандарт Универсальной Последовательной Шины (USB), Рекомендательный Стандарт 232 С (RS-232C), Рекомендательный Стандарт 433 (RS-433), Протокол управления передачей данных/Протокол сети Интернет (TCP/IP). 41. Модуль по п.36, отличающийся тем, что указанная антенна содержит антенну передачи мощности и антенну приема сигналов. 42. Модуль по п.36, отличающийся тем, что смарт-карта выполнена встроенной в паспорт, а указанная плата основания имеет размер, достаточный для размещения на ней паспорта. 43. Система аутентификации личности человека, владеющего паспортом, отличающаяся тем, что она содержит смарт-карту, встроенную в паспорт и содержащую подложку, модуль датчика, выполненный на указанной подложке и содержащий биометрический датчик, являющийся средством распознавания биометрической информации тела человека, блок процессора, подключенный к указанному биометрическому датчику и являющийся средством аутентификации личности в соответствии с распознанной биометрической информацией и генерации сигнала аутентификации, отображающего результат аутентификации, блок памяти, подключенный к указанному блоку процессора, являющийся средством хранения биометрической информации конкретного человека, ассоциированного со смарт-картой, модуль беспроводного передатчика, соединенный с указанным блоком процессора и являющийся средством передачи сигналов, принятых от указанного процессора, и приема сигнала питания, переданного беспроводным путем, силовую цепь, выполненную на указанной подложке и являющуюся средством формирования питающего напряжения из принятого силового сигнала и подачи питающего напряжения на указанный модуль датчика, модуль подключения, содержащий плату основания, на которой установлена смарткарта, антенну, размещенную на указанной плате основания и являющуюся средством передачи силового сигнала к смарт-карте и приема сигнала, переданного модулем беспроводного передатчика смарт-карты. 44. Система по п.43, отличающаяся тем, что указанный беспроводной приемопередатчик содержит силовую антенну, подключенную к указанной силовой цепи, и антенну информационного сигнала, подключенную к указанному блоку процессора. 45. Система по п.44, отличающаяся тем, что указанная антенна информационного сигнала расположена вблизи петли или дорожки указанной антенны указанного модуля подключения при размещении смарт-карты на указанном модуле подключения.
