Устройство для размещения образца керна при проведении позитронно-эмиссионной томографии, а также система и способ для проведения позитронно-эмиссионной томографии образца керна

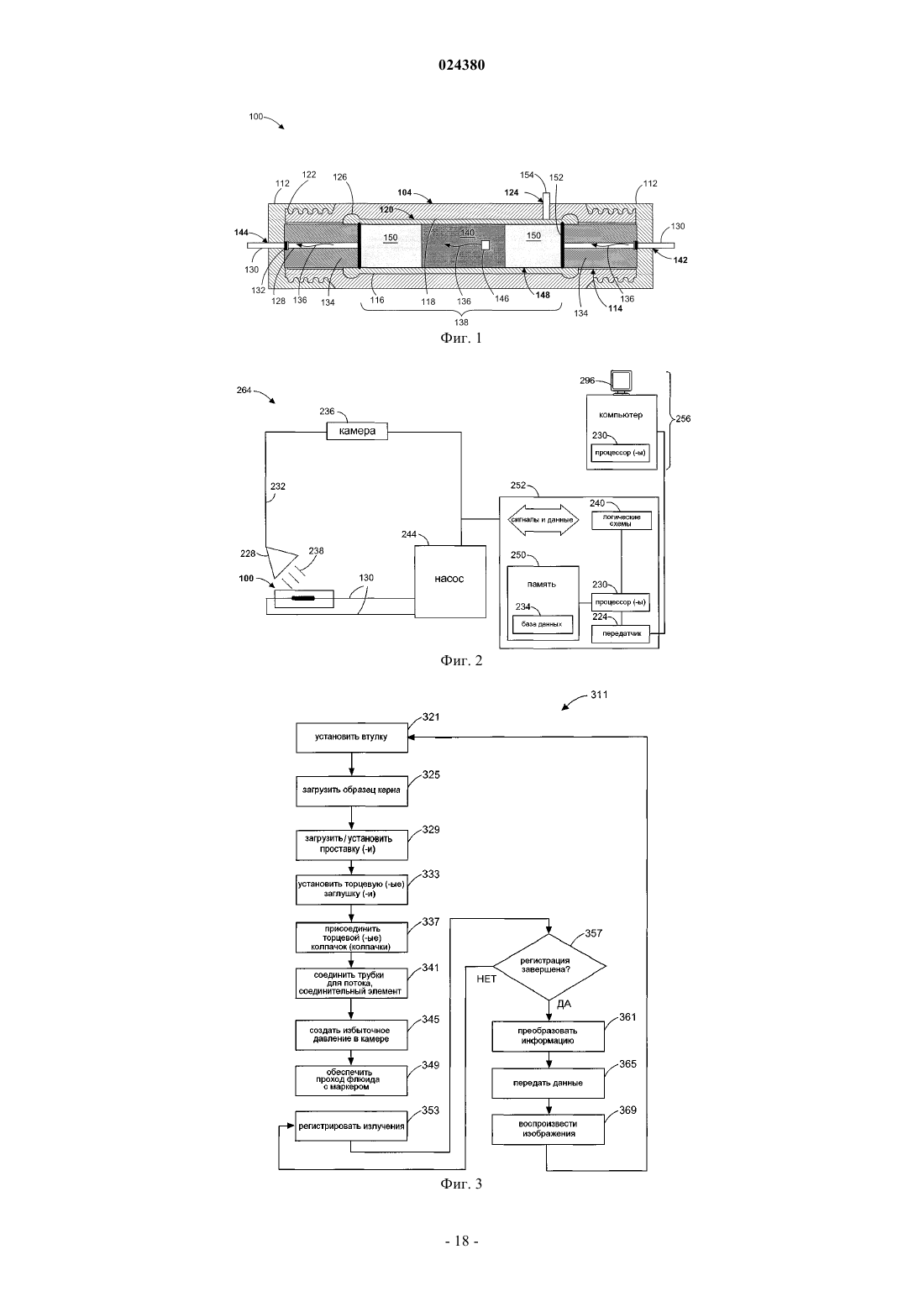

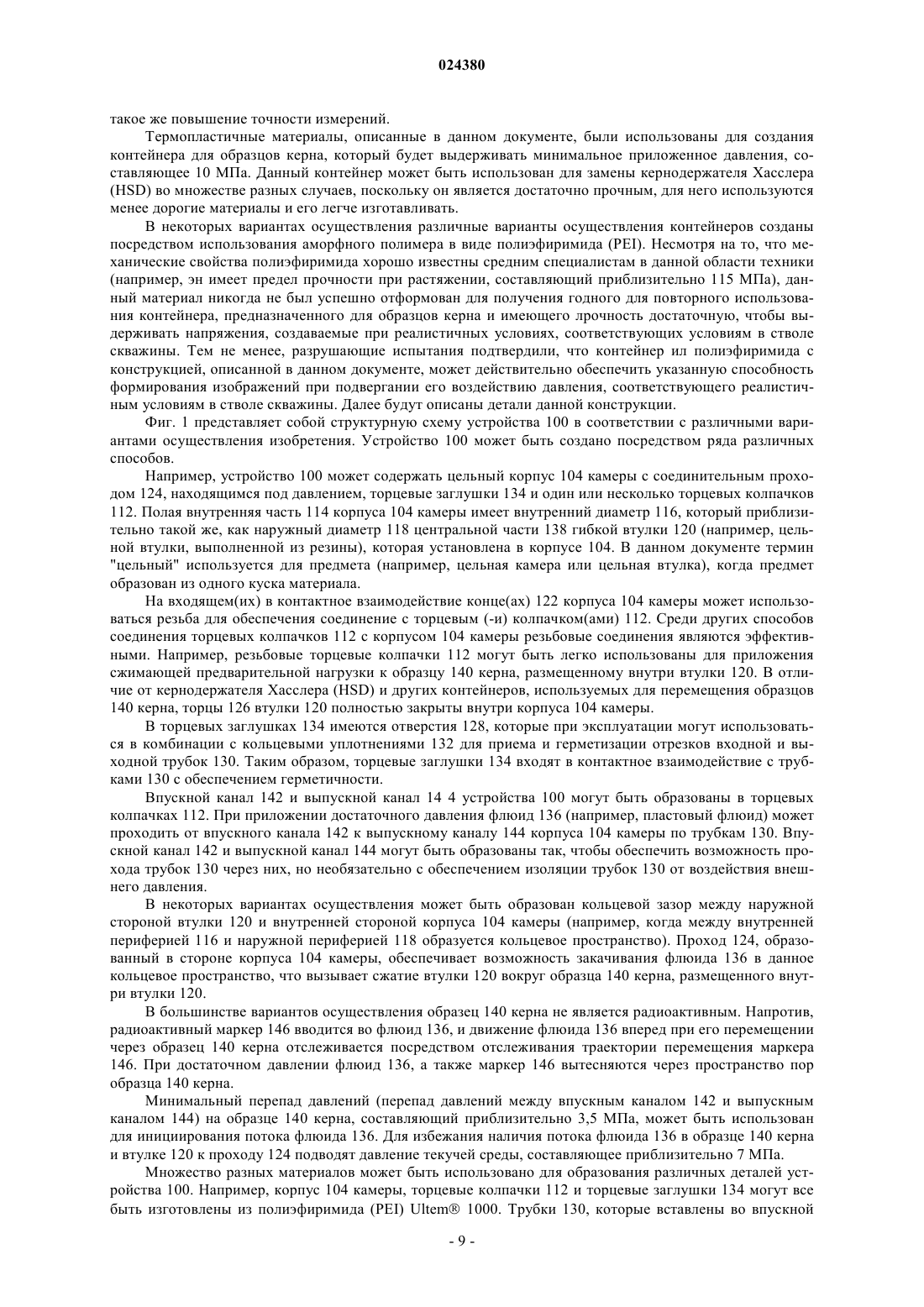

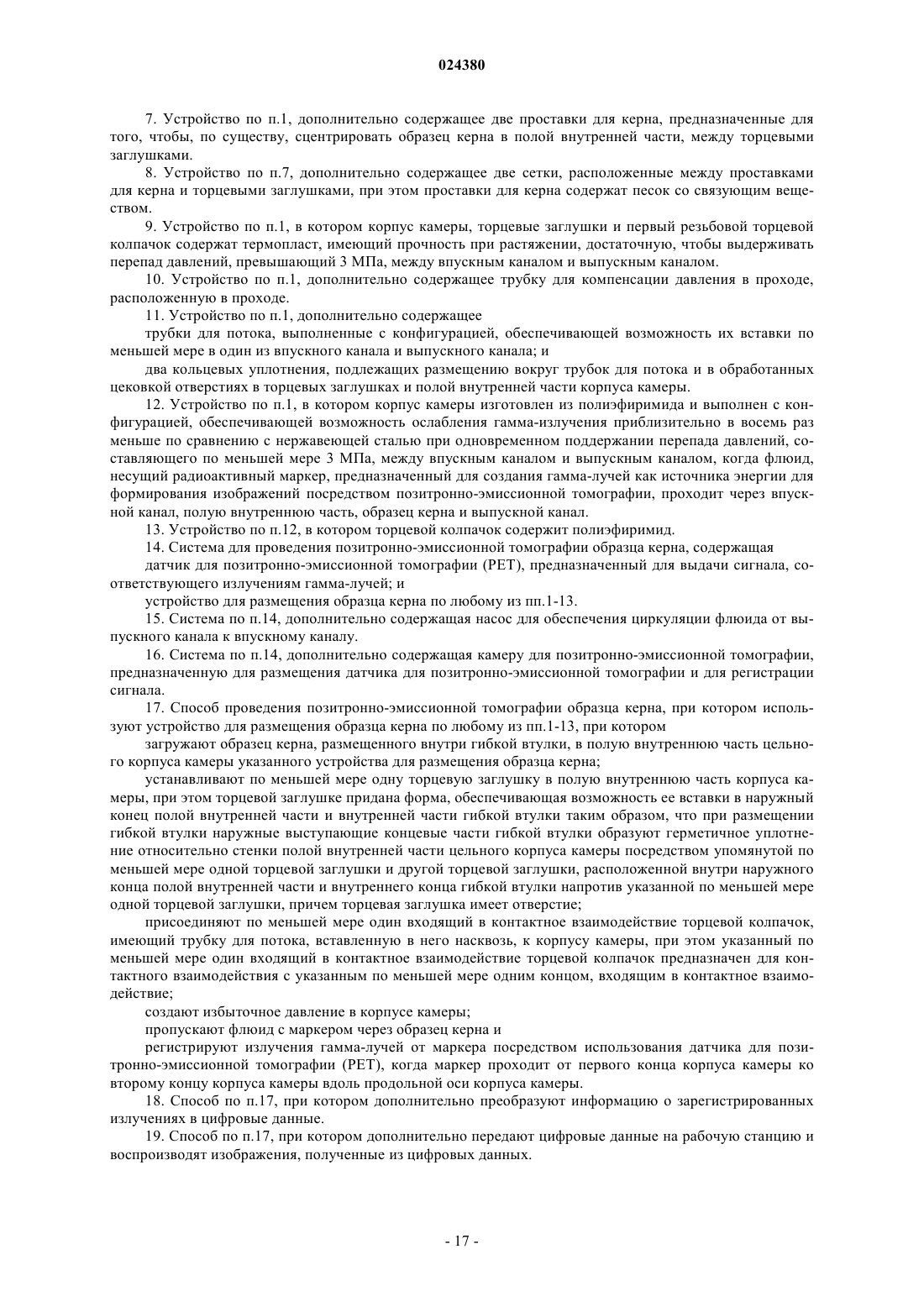

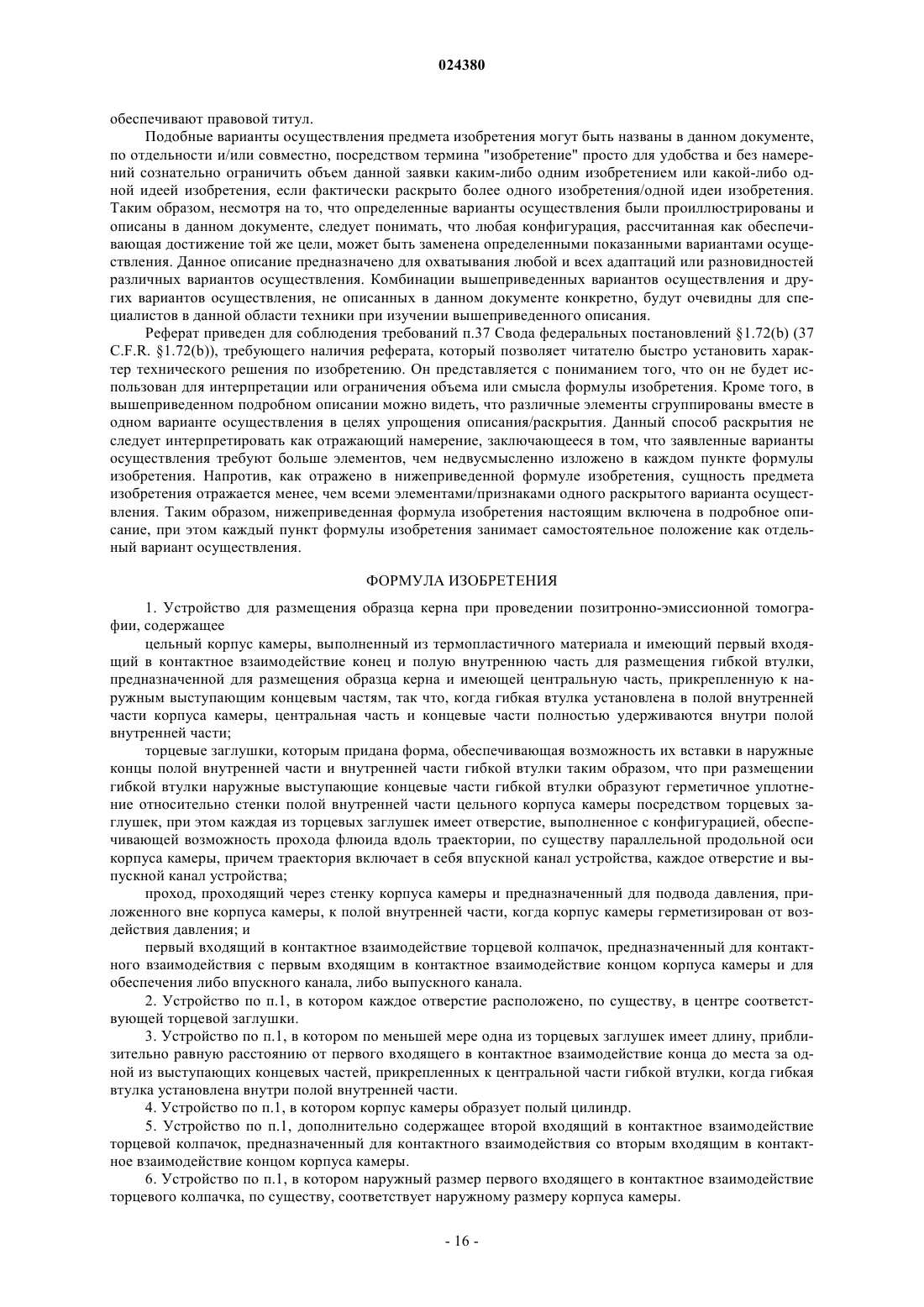

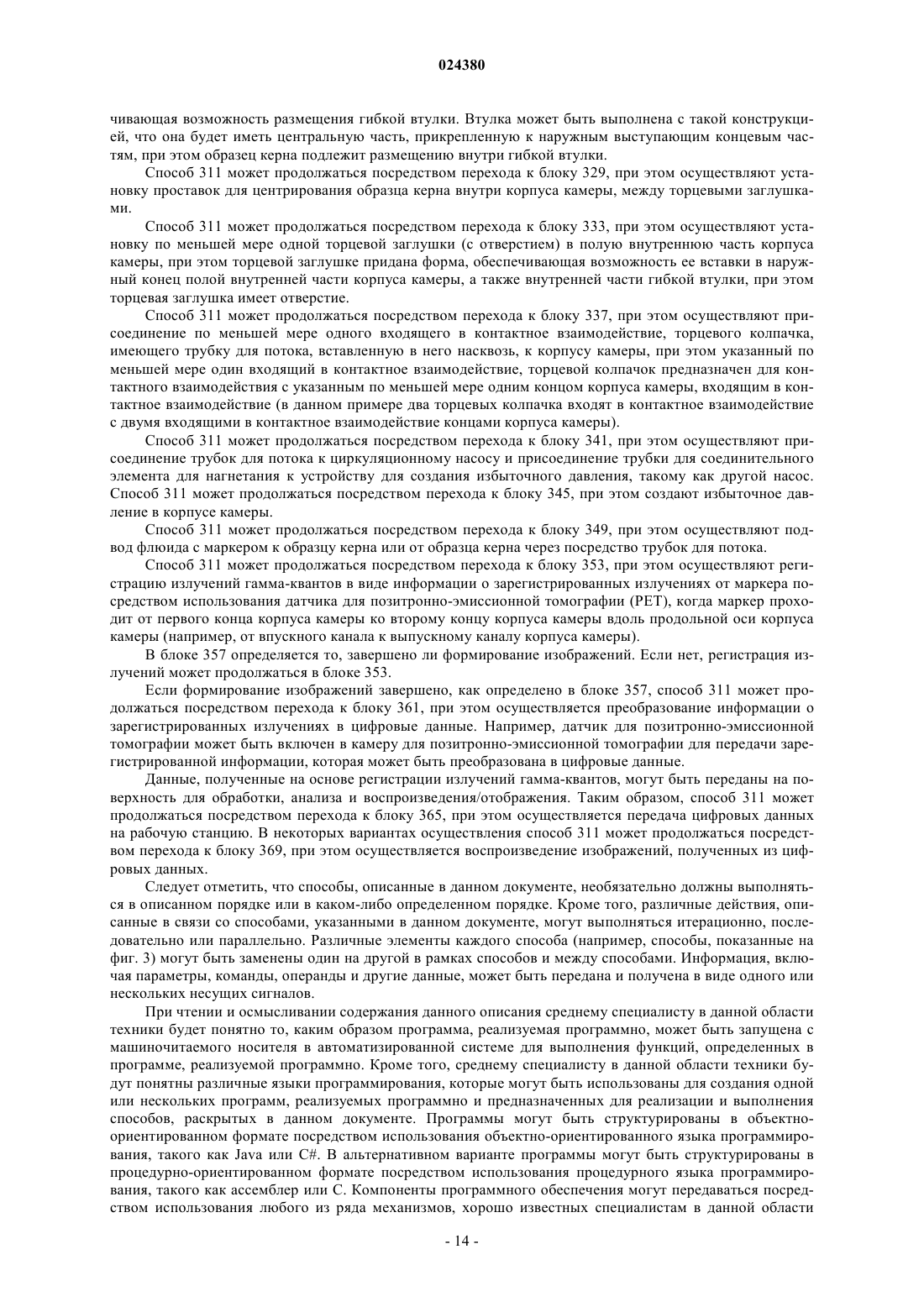

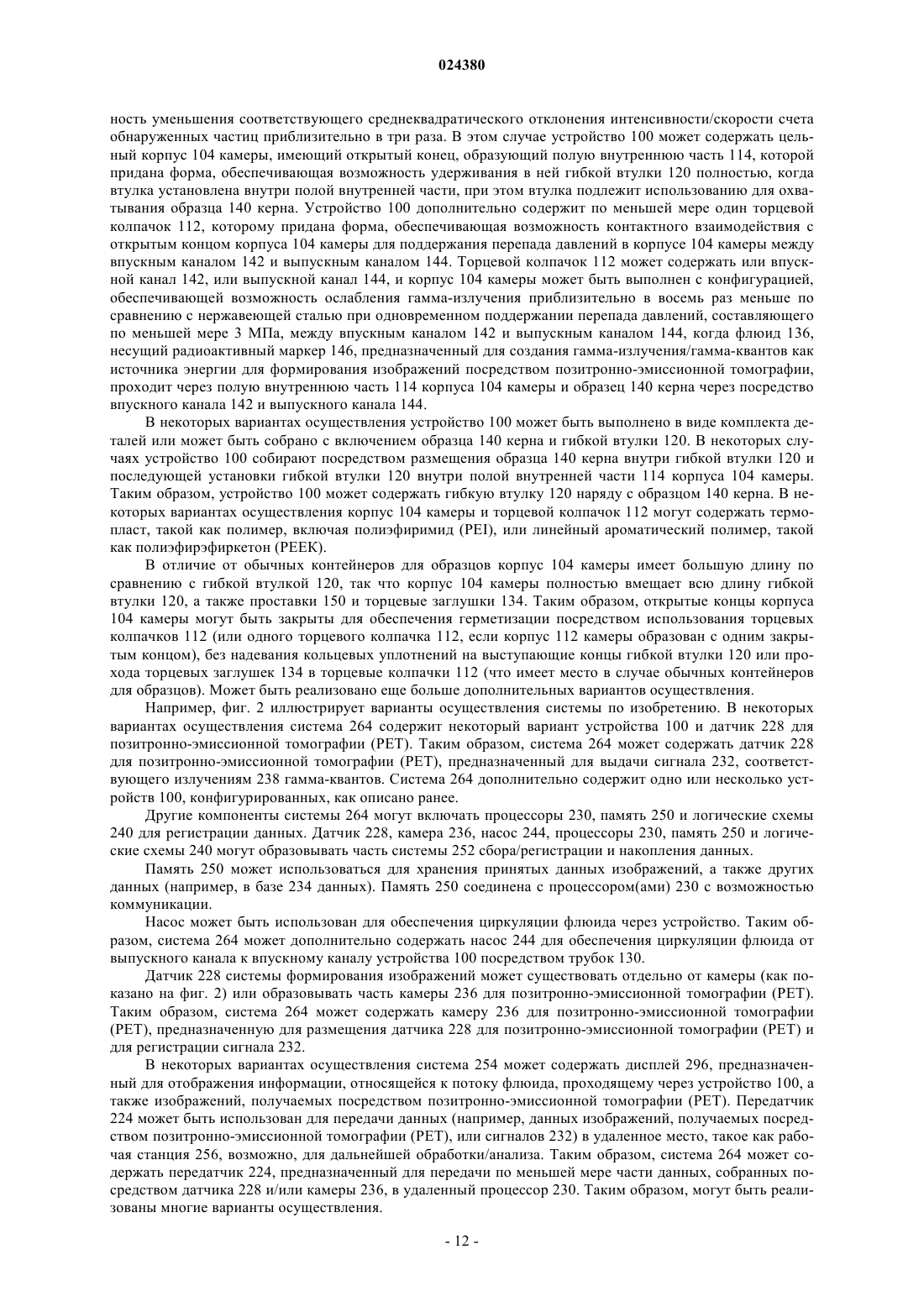

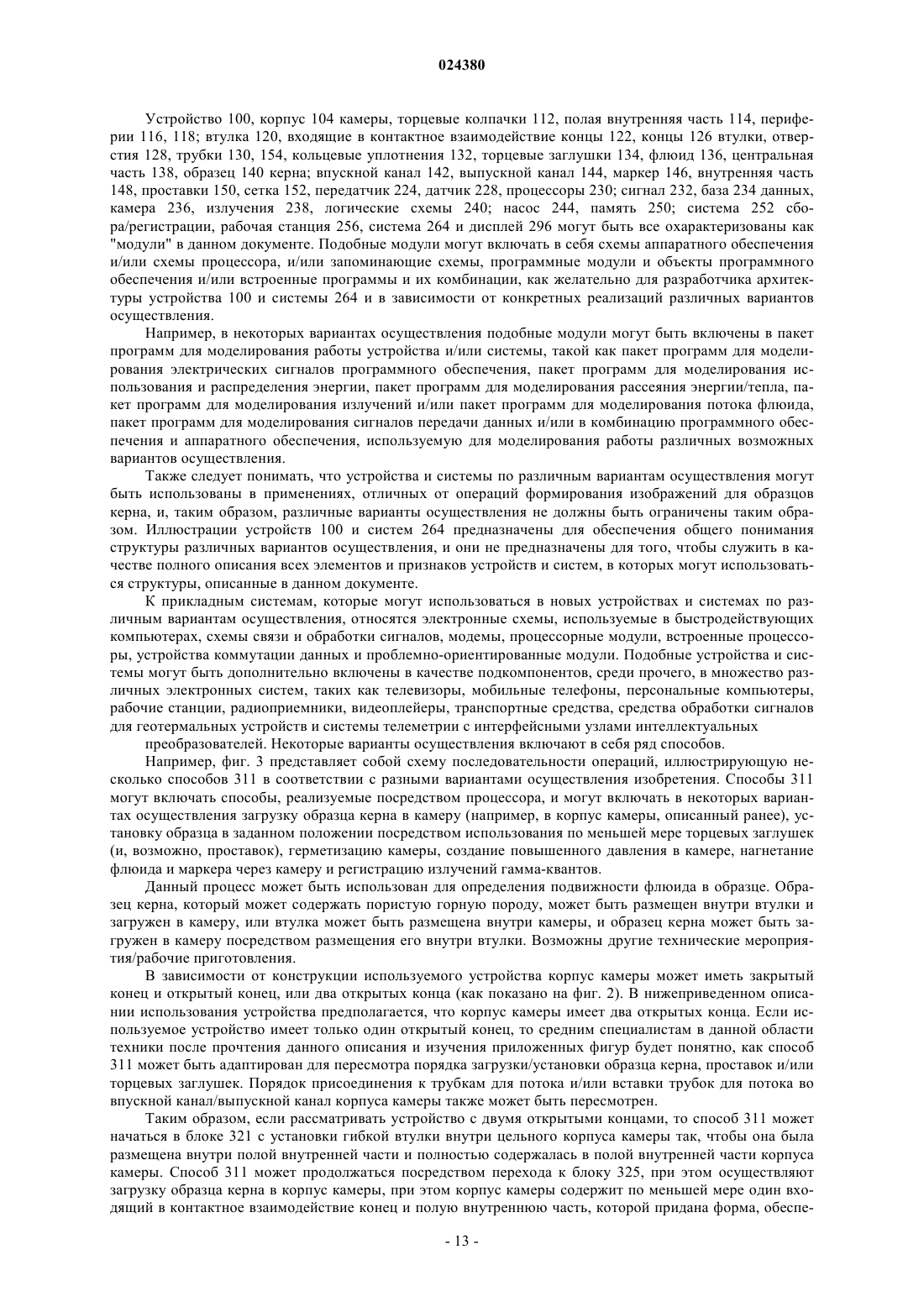

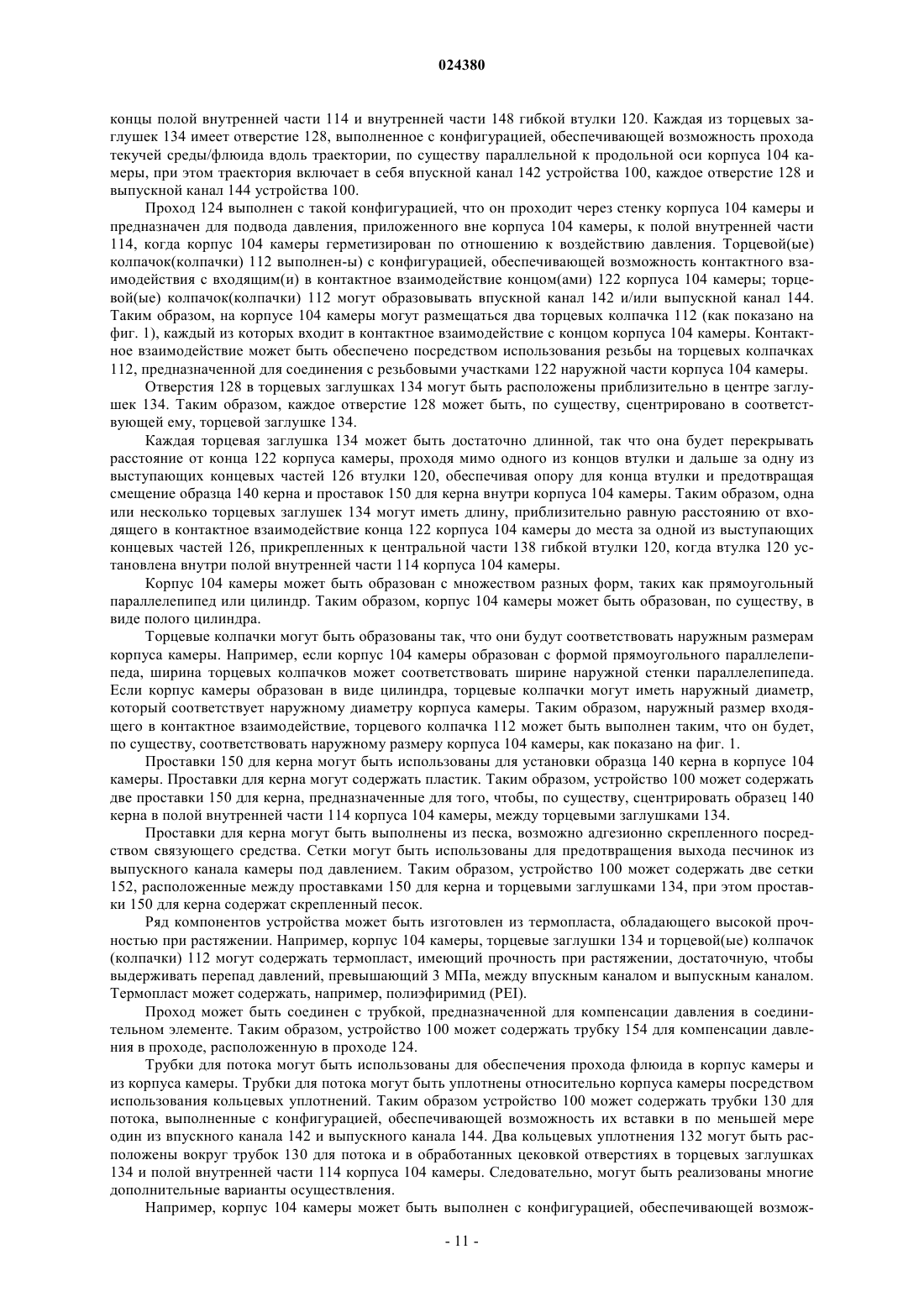

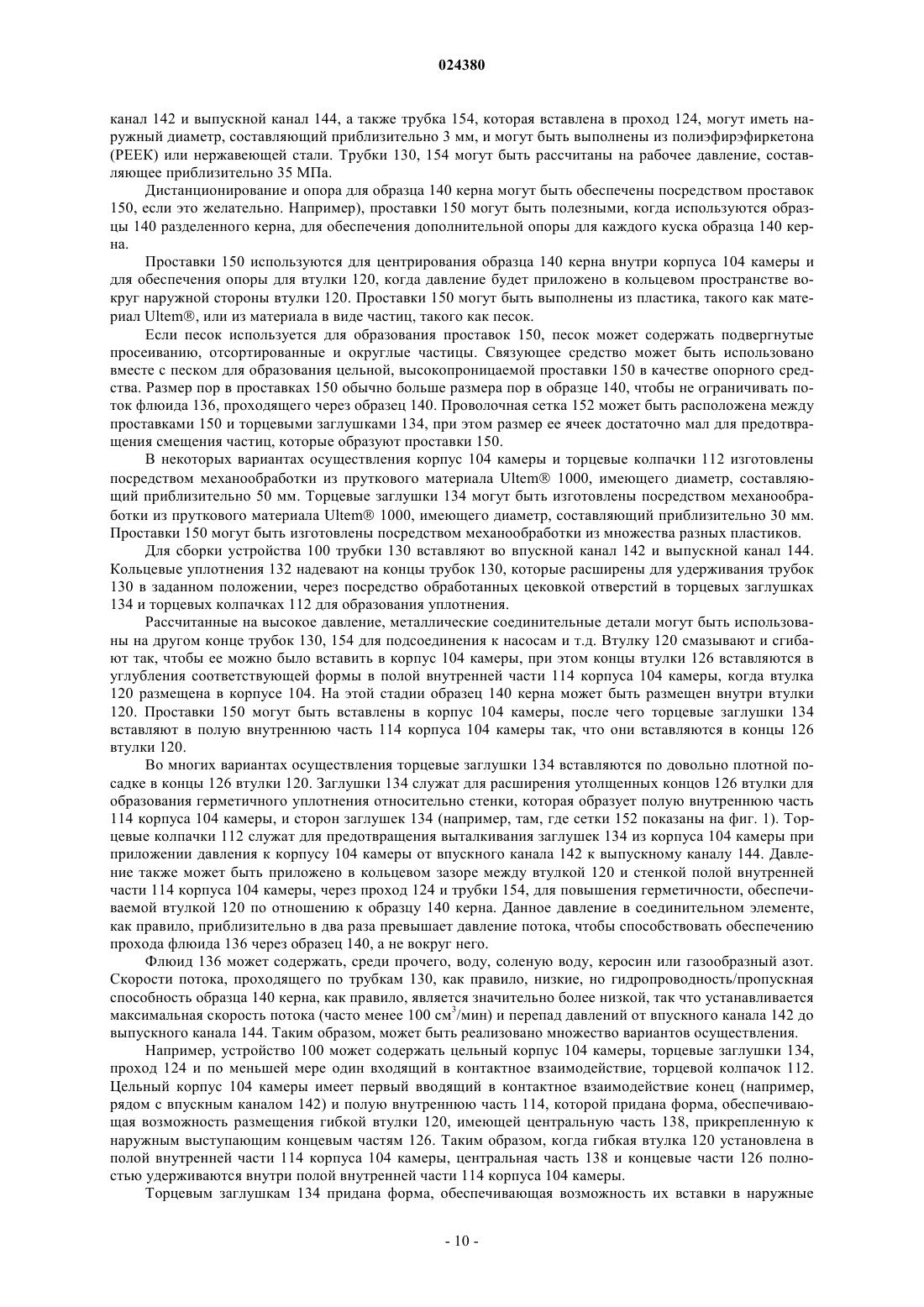

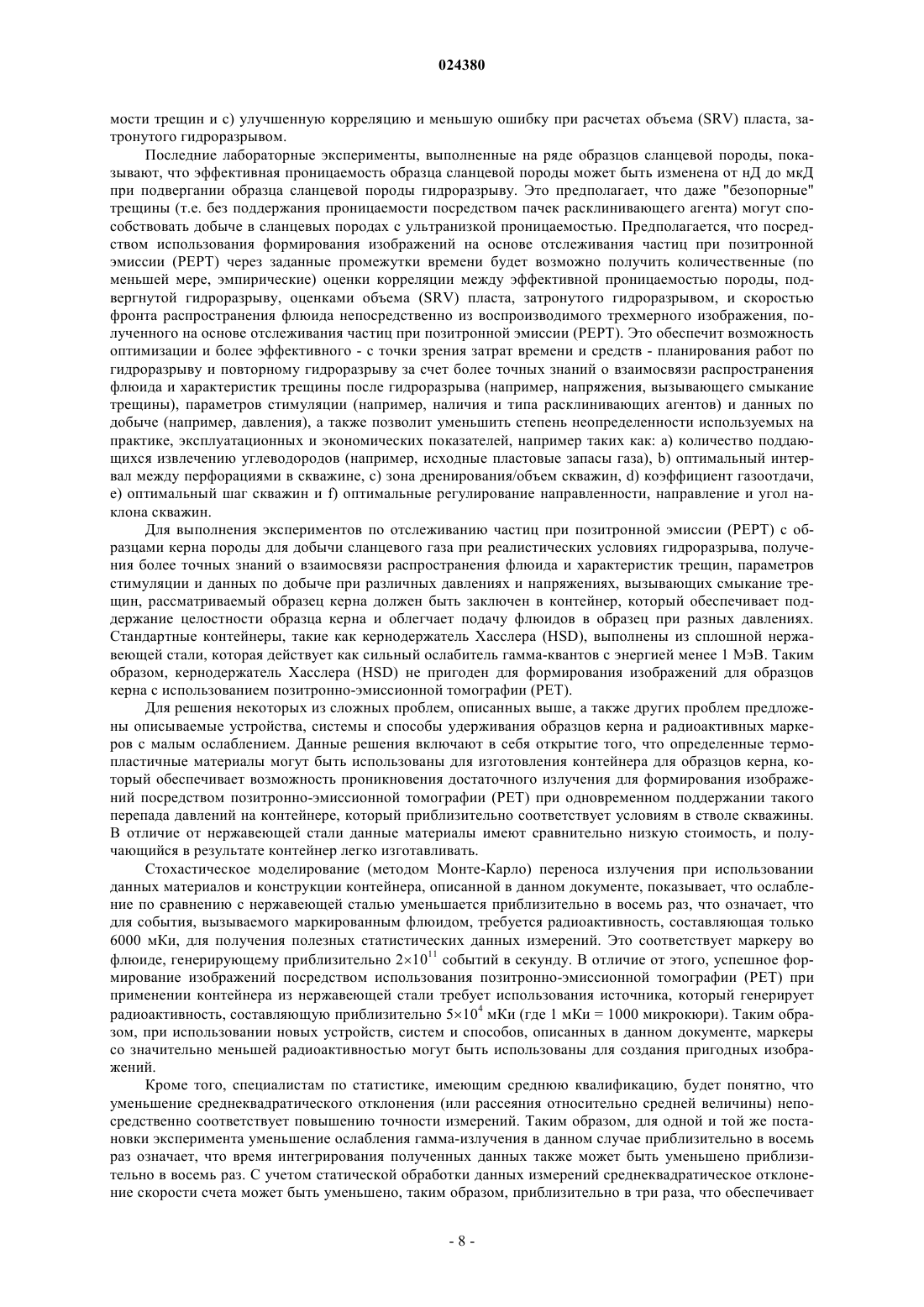

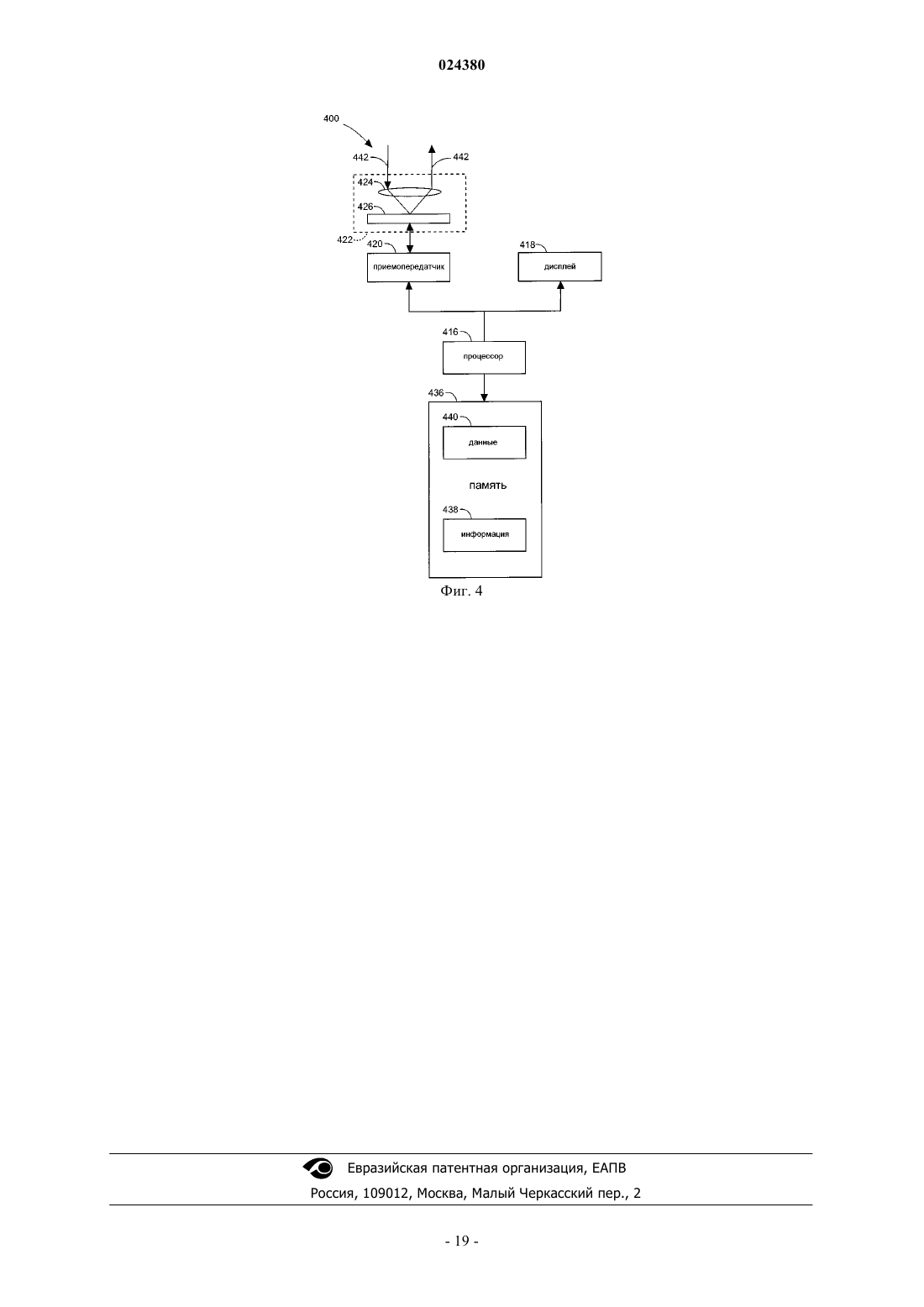

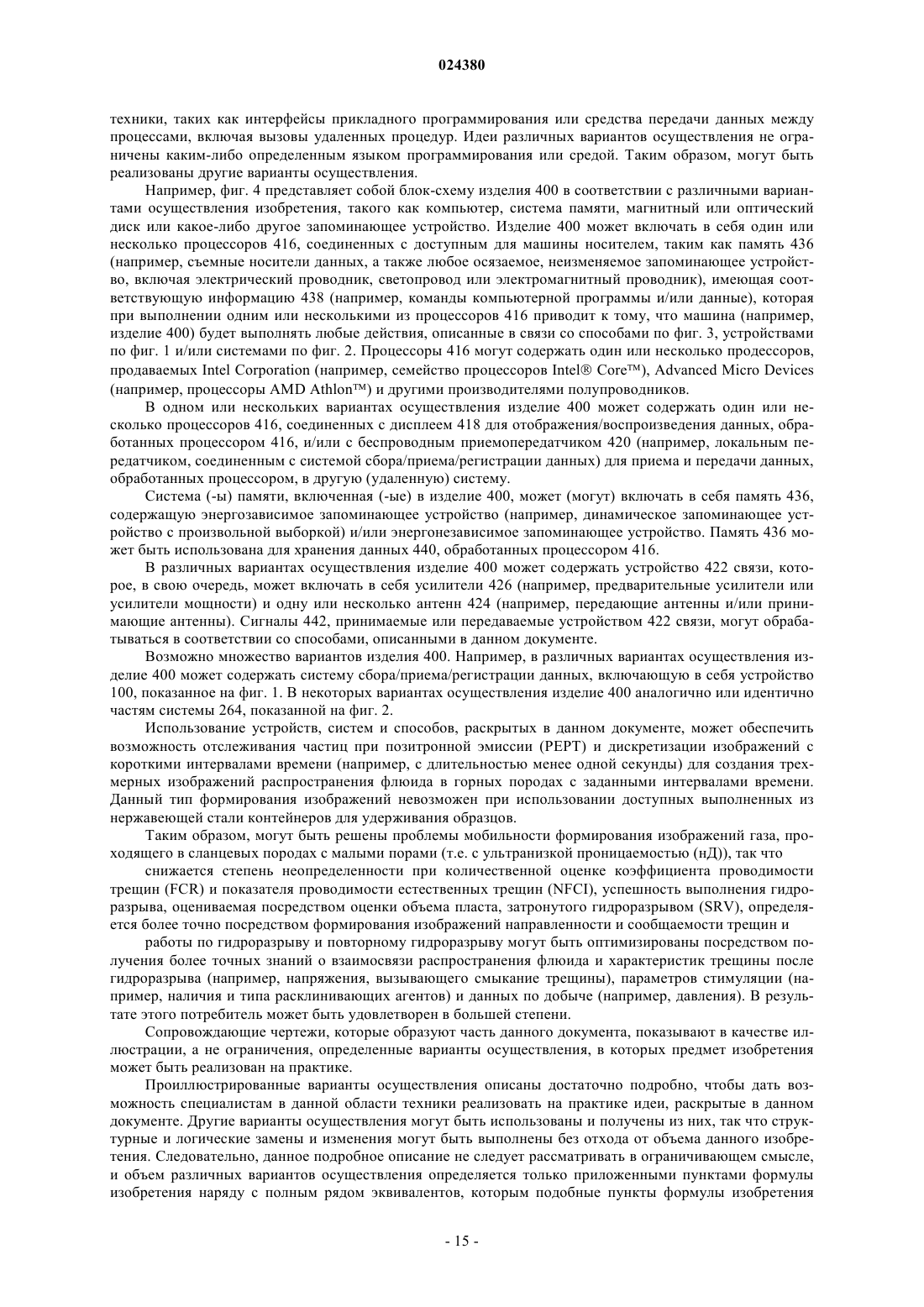

УСТРОЙСТВО ДЛЯ РАЗМЕЩЕНИЯ ОБРАЗЦА КЕРНА ПРИ ПРОВЕДЕНИИ ПОЗИТРОННО-ЭМИССИОННОЙ ТОМОГРАФИИ, А ТАКЖЕ СИСТЕМА И СПОСОБ ДЛЯ ПРОВЕДЕНИЯ ПОЗИТРОННО-ЭМИССИОННОЙ ТОМОГРАФИИ ОБРАЗЦА КЕРНА Согласно изобретению создано устройство для размещения образца керна при проведении позитронно-эмиссионной томографии, устройство содержит: корпус камеры из термопластичного материала с полой внутренней частью для размещения гибкой втулки для размещения образца керна, причем когда гибкая втулка установлена в полой внутренней части корпуса камеры,центральная часть и концевые части втулки полностью удерживаются внутри полой внутренней части; торцевые заглушки, вставляемые в наружные концы полой внутренней части и внутренней части гибкой втулки и обеспечивающие герметичное уплотнение относительно стенки полой внутренней части цельного корпуса камеры посредством торцевых заглушек, при этом каждая из торцевых заглушек имеет отверстие для прохода флюида вдоль траектории, по существу параллельной продольной оси корпуса камеры, причем траектория включает в себя впускной канал устройства, каждое отверстие и выпускной канал устройства; проход для подвода давления,приложенного вне корпуса камеры, к полой внутренней части, когда корпус камеры герметизирован от воздействия давления; и первый входящий в контактное взаимодействие торцевой колпачок для контактного взаимодействия с первым входящим в контактное взаимодействие концом корпуса камеры и для обеспечения либо впускного канала, либо выпускного канала. Также созданы система и способ для проведения позитронно-эмиссионной томографии образца керна с применением указанного устройства.(71)(73) Заявитель и патентовладелец: ЛЭНДМАРК ГРАФИКС КОРПОРЕЙШН (US) Область техники Настоящее изобретение относится к области проведения исследований образца керна посредством позитронно-эмиссионной томографии. В частности, настоящее изобретение относится к устройству для размещения образца керна при проведении позитронно-эмиссионной томографии, системе для проведения позитронно-эмиссионной томографии образца керна и способу проведения позитронно-эмиссионной томографии образца керна. Уровень техники Отслеживание частиц при позитронной эмиссии (PEFT) может быть использовано для создания изображений миграции флюида через образцы керна геологической формации посредством отслеживания местоположения радиоактивного маркера, который перемещается через образец вместе с флюидом. Было экспериментально определено, что для отслеживания и отображения миграции динамического фронта флюида использование радиоактивного маркера и доза облучения, составляющая приблизительно 50 микрокюри (мкКи), достаточны для получения полезного соотношения "сигнал-шум" при использовании камеры для позитронно-эмиссионной томографии (PET). Данная доза облучения, которую можно рассматривать как нижний предел обнаружения, соответствует приблизительно 2106 обнаруженных событий в секунду, и при этом предполагается, что отсутствует ослабление излучения, создаваемого маркером. В практически осуществимых системах формирования изображений ослабление гамма-излучения между источником и детектором, само собой разумеется,является ненулевым. Действительно, ослабление в системе может составлять до нескольких порядков величины, поскольку гамма-лучи взаимодействуют с наблюдаемым образцом керна, окружающими контрольно-измерительными приборами и самим детектором. На практике это указывает на то, что достаточный уровень активности радиоактивной отслеживаемой метки в образце керна должен составлять порядка милликюри (мКи). К сожалению, когда контейнеры из нержавеющей стали, которые, как правило, используются для транспортировки образцов керна, также используются для анализа изображений, число событий уменьшается даже в большей степени, что приводит к уменьшению числа обнаруженных событий, генерируемых маркером, до величины, составляющей менее 2105 в секунду. Данная величина ослабления, которая составляет приблизительно десять раз, что имеет место в неослабляющей среде, препятствует успешному формированию изображений или отслеживанию меченого флюида. Краткое описание изобретения Согласно первому объекту настоящего изобретения создано устройство для размещения образца керна при проведении позитронно-эмиссионной томографии, содержащее: цельный корпус камеры, выполненный из термопластичного материала и имеющий первый входящий в контактное взаимодействие конец и полую внутреннюю часть для размещения гибкой втулки, предназначенной для размещения образца керна и имеющей центральную часть, прикрепленную к наружным выступающим концевым частям, так что когда гибкая втулка установлена в полой внутренней части корпуса камеры, центральная часть и концевые части полностью удерживаются внутри полой внутренней части; торцевые заглушки,которым придана форма, обеспечивающая возможность их вставки в наружные концы полой внутренней части и внутренней части гибкой втулки таким образом, что при размещении гибкой втулки наружные выступающие концевые части гибкой втулки образуют герметичное уплотнение относительно стенки полой внутренней части цельного корпуса камеры посредством торцевых заглушек, при этом каждая из торцевых заглушек имеет отверстие, выполненное с конфигурацией, обеспечивающей возможность прохода флюида вдоль траектории, по существу параллельной продольной оси корпуса камеры, причем траектория включает в себя впускной канал устройства, каждое отверстие и выпускной канал устройства; проход, проходящий через стенку корпуса камеры и предназначенный для подвода давления, приложенного вне корпуса камеры, к полой внутренней части, когда корпус камеры герметизирован от воздействия давления; и первый входящий в контактное взаимодействие торцевой колпачок, предназначенный для контактного взаимодействия с первым входящим в контактное взаимодействие концом корпуса камеры и для обеспечения либо впускного канала, либо выпускного канала. Предпочтительно каждое отверстие расположено, по существу, в центре соответствующей торцевой заглушки. Предпочтительно по меньшей мере одна из торцевых заглушек имеет длину, приблизительно равную расстоянию от первого входящего в контактное взаимодействие конца до места за одной из выступающих концевых частей, прикрепленных к центральной части гибкой втулки, когда гибкая втулка установлена внутри полой внутренней части. Предпочтительно корпус камеры образует полый цилиндр. Предпочтительно устройство дополнительно содержит второй входящий в контактное взаимодействие торцевой колпачок, предназначенный для контактного взаимодействия со вторым входящим в контактное взаимодействие концом корпуса камеры. Предпочтительно наружный размер первого входящего в контактное взаимодействие торцевого колпачка, по существу, соответствует наружному размеру корпуса камеры. Предпочтительно устройство дополнительно содержит две проставки для керна, предназначенные для того, чтобы по существу сцентрировать образец керна в полой внутренней части, между торцевыми заглушками. Предпочтительно устройство дополнительно содержит две сетки, расположенные между проставками для керна и торцевыми заглушками, при этом проставки для керна содержат песок со связующим веществом. Предпочтительно корпус камеры, торцевые заглушки и первый резьбовой торцевой колпачок содержат термопласт, имеющий прочность при растяжении, достаточную, чтобы выдерживать перепад давлений, превышающий 3 МПа, между впускным каналом и выпускным каналом. Предпочтительно устройство дополнительно содержит трубку для компенсации давления в проходе, расположенную в проходе. Предпочтительно устройство дополнительно содержит: трубки для потока, выполненные с конфигурацией, обеспечивающей возможность их вставки в по меньшей мере один из впускного канала и выпускного канала; и два кольцевых уплотнения, подлежащих размещению вокруг трубок для потока и в обработанных цековкой отверстиях в торцевых заглушках и полой внутренней части корпуса камеры. Предпочтительно корпус камеры изготовлен из полиэфиримида и выполнен с конфигурацией,обеспечивающей возможность ослабления гамма-излучения приблизительно в восемь раз меньше по сравнению с нержавеющей сталью при одновременном поддержании перепада давлений, составляющего по меньшей мере 3 МПа, между впускным каналом и выпускным каналом, когда флюид, несущий радиоактивный маркер, предназначенный для создания гамма-лучей как источника энергии для формирования изображений посредством позитронно-эмиссионной томографии, проходит через впускной канал, полую внутреннюю часть и образец керна и выпускной канал. Предпочтительно торцевой колпачок содержит полиэфиримид. Согласно второму объекту изобретения создана система для проведения позитронно-эмиссионной томографии образца керна, содержащая: датчик для позитронно-эмиссионной томографии (PET), предназначенный для выдачи сигнала, соответствующего излучениям гамма-лучей; и вышеописанное устройство для размещения образца керна. Предпочтительно система дополнительно содержит насос для обеспечения циркуляции флюида от выпускного канала к впускному каналу. Предпочтительно система дополнительно содержит камеру для позитронно-эмиссионной томографии, предназначенную для размещения датчика для позитронно-эмиссионной томографии и для регистрации сигнала. Согласно третьему объекту изобретения создан способ проведения позитронно-эмиссионной томографии образца керна, при котором используют вышеописанное устройство для размещения образца керна, при котором: загружают образец керна, размещенного внутри гибкой втулки, в полую внутреннюю часть цельного корпуса камеры указанного устройства для размещения образца керна; устанавливают по меньшей мере одну торцевую заглушку в полую внутреннюю часть корпуса камеры, при этом торцевой заглушке придана форма, обеспечивающая возможность ее вставки в наружный конец полой внутренней части и внутренней части гибкой втулки таким образом, что при размещении гибкой втулки наружные выступающие концевые части гибкой втулки образуют герметичное уплотнение относительно стенки полой внутренней части цельного корпуса камеры посредством упомянутой по меньшей мере одной торцевой заглушки и другой торцевой заглушки, расположенной внутри наружного конца полой внутренней части и внутреннего конца гибкой втулки напротив указанной по меньшей мере одной торцевой заглушки, причем торцевая заглушка имеет отверстие; присоединяют по меньшей мере один входящий в контактное взаимодействие торцевой колпачок, имеющий трубку для потока, вставленную в него насквозь, к корпусу камеры, при этом указанный по меньшей мере один входящий в контактное взаимодействие торцевой колпачок предназначен для контактного взаимодействия с указанным по меньшей мере одним концом, входящим в контактное взаимодействие; создают избыточное давление в корпусе камеры; пропускают флюид с маркером через образец керна; и регистрируют излучения гаммалучей от маркера посредством использования датчика для позитронно-эмиссионной томографии (PET),когда маркер проходит от первого конца корпуса камеры кс второму концу корпуса камеры вдоль продольной оси корпуса камеры. Предпочтительно дополнительно преобразуют информацию о зарегистрированных излучениях в цифровые данные. Предпочтительно дополнительно передают цифровые цанные на рабочую станцию и воспроизводят изображения, полученные из цифровых данных. Краткое описание чертежей Фиг. 1 представляет собой структурную схему устройства в соответствии с различными вариантами осуществления изобретения. Фиг. 2 иллюстрирует варианты осуществления системы по изобретению. Фиг. 3 представляет собой схему последовательности операций, иллюстрирующую несколько способов в соответствии с различными вариантами осуществления изобретения. Фиг. 4 представляет собой блок-схему изделия в соответствии с различными вариантами осуществления изобретения. Подробное описание изобретения Отслеживание частиц при позитронной эмиссии (РЕРТ) представляет собой, по существу, способ измерения траектории одного или нескольких радиоактивных маркеров, которые могут быть использованы для маркирования частицы монолитной горной породы или флюида. Маркер может представлять собой любой радиоактивный нуклид (радионуклид), способный к позитронной эмиссии. Например, на фиг. 1 проиллюстрирована траектория одной частицы горной породы, маркированной радионуклидным маркером, при использовании отслеживания частиц при позитронной эмиссии и камеры для позитронноэмиссионной томографии. Радионуклидный маркер распадается за счет эмиссии позитрона, который представляет собой античастицу электрона. Позитрон, образующийся при радиоактивном распаде, будет быстро аннигилироваться с электроном, в результате чего образуется пара гамма-квантов с энергией 511 кэВ, которые излучаются почти в противоположных направлениях. Если оба данных гамма-кванта будут обнаружены в двух разных точках, в результате чего определяется линия ответа ("LOR") то это означает, что начало излучения гамма-квантов должно было иметь место где-то вдоль линии ответа. Другими словами, линия ответа, по существу, соответствует линии, соединяющей два противоположных детектора. Положение радионуклидного маркера может быть определено в пределах поля зрения камеры для позитронно-эмиссионной томографии посредством использования только малого числа линий ответа. Тем не менее, активность маркера должна быть достаточной для формирования достаточного числа линий ответа, подлежащих измерению для точного отражения траектории движущегося маркера. В частности, маркеры значительно меньших размеров должны быть использованы для того, чтобы отслеживание частиц при позитронной эмиссии было достаточно точным для определения подвижности флюида в малых порах в сланцевой породе. В принципе необходимы только два детектора, однако дополнительные детекторы могут быть использованы при условии, что они спарены, что означает размещение их напротив друг друга вдоль линии, проходящей через центр камеры для позитронно-эмиссионной томографии. Поскольку многие тысячи излучений гамма-лучей могут быть обнаружены камерой для позитронноэмиссионной томографии и обработаны каждую секунду, может быть реализована возможность определения положения одного или нескольких быстро перемещающихся радионуклидных маркеров. Следовательно, отслеживание частиц при позитронной эмиссии может быть использовано для определения подвижности флюида в образцах горной породы посредством маркирования флюида одним или несколькими радионуклидными маркерами. Многие варианты осуществления могут быть реализованы посредством выполняемой компьютером программы команд, такой как программные модули, как правило, называемые программными приложениями или прикладными программами, выполняемыми компьютером. Программное обеспечение может включать в себя, например, стандартные программы, программы, объекты, компоненты и структуры данных, которые выполняют определенные задачи или поддерживают определенные абстрактные типы данных. Программное обеспечениеобразует интерфейс для обеспечения возможности реагирования компьютера в соответствии с источником входных данных. Программное обеспечение также может взаимодействовать с другими кодовыми сегментами для инициации множества разных задач в ответ на данные, полученные во взаимодействии с источником получаемых данных. Программное обеспечение может храниться и/или содержаться в множестве разных запоминающих сред, таких как CD-ROM (компакт-диск), магнитный диск, память на цилиндрических магнитных доменах (ЦМД) и полупроводниковая память (например, различные типы оперативной памяти (RAM) или постоянной памяти (ROM. Кроме того, программное обеспечение и результаты его работы могут передаваться по множеству разных каналов передачи данных, таких как оптическое волокно, металлический провод, и/или посредством любой из множества разных сетей, таких как Интернет. Кроме того, средним специалистам в данной области техники будет понятно, что варианты осуществления изобретения могут быть реализованы на практике посредством множества разных конфигураций компьютерных систем, включая карманные устройства, мультипроцессорные системы, электронные устройства на основе микропроцессоров или программируемая бытовая электронная аппаратура, миникомпьютеры, универсальные вычислительные машины и т.п. Любое число компьютерных систем и сетей компьютеров приемлемо для использования вместе с настоящим изобретением. Изобретение может быть реализовано на практике в средах распределенных вычислений, в которых задачи выполняются устройствами дистанционной обработки, которые связаны посредством коммуникационной сети. В среде распределенных вычислений программные модули могут находиться как на локальных, так и на удаленных носителях данных, включая запоминающие устройства. Следовательно, варианты осуществления изобретения могут быть реализованы при использовании различного аппаратного обеспечения, программного обеспечения и их комбинаций в компьютерной системе или другой системе обработки данных. Некоторые варианты осуществления реализуются посредством использования системы для реализации изобретения на компьютере. Система включает в себя вычислительный блок, иногда называемый вычислительной системой, который содержит память, прикладные программы, клиентский интерфейс,-3 024380 видеоинтерфейс, блок обработки данных и камеру для позитронно-эмиссионной томографии. Вычислительный блок представляет собой только один пример подходящего вычислительного средства, и не предусмотрено, что это предполагает какое-либо ограничение в отношении объема применения или функциональности изобретения. Камера для позитронно-эмиссионной томографии может включать в себя любую обычную камеру для позитронно-эмиссионной томографии, например такую как камера для позитронно-эмиссионной томографии ЕСАТ 'EXACT' 3D модели 966, изготавливаемая компанией Siemens. Камера имеет 48 стандартных детекторных элементов на основе германата висмута, сгруппированных в блоки 88, образующие кольцо детекторов с диаметром 82 см и аксиальным полем зрения с размером 23,4 см. Камера является пригодной благодаря ее размеру. Камера способна поддерживать установившуюся скорость регистрации данных, составляющую приблизительно 4 миллиона совпадающих событий в секунду. Камера также имеет пригодную геометрию для исследования цилиндрических систем в трех измерениях и обеспечивает возможность работы с большими образцами горной породы, что представляет собой огромное улучшение по сравнению со стандартными петрофизическими измерениями образцов керна в лабораториях физики горных пород. Образец сланцевой породы с высотой, составляющей приблизительно 50 см, и толщиной, составляющей приблизительно 20 см, может быть размещен в контейнере под давлением. В контейнере создается давление для имитации давлений и/или температур, действующих на образец горной породы на месте. Детекторы обнаруживают излучения, создаваемые парами регистрируемых падающих гамма-лучей,которые комбинируются в схемах совпадений в течение короткого временного промежутка. Таким образом, данные о положении получают из обнаруженного излучения без необходимости в физическом коллиматоре (т.е. осуществляется электронная коллимация). Для простоты камера для позитронноэмиссионной томографии описана в связи с парой детекторов. На практике все детекторы в кольце детекторов непосредственно соединены проводами с модулем сбора/регистрации данных. В альтернативном варианте все детекторы в кольцедетекторов могут иметь беспроводное соединение с модулем сбора/регистрации данных. В альтернативном варианте камера для позитронно-эмиссионной томографии может быть изготовлена со значительно меньшими размерами и установлена на бурильной колонне для размещения в забое в стволе скважины. Существующие технические средства, такие как инструменты для отбора керновRSCT (вращающийся/сверлящий боковой керноотборник) и HRSCT (вращающийся боковой керноотборник для сложных скважинных условий) компании Halliburton, могут быть модернизированы для размещения имеющей меньший размер камеры для позитронно-эмиссионной томографии. Например, инструмент RSCT бурит перпендикулярно стволу скважины для извлечения образцов горной породы с наружным диаметром 15/16 дюйма (23,8125 мм) и длиной 1-3/4 дюйма (25,4-19,05 мм). Каждый образец горной породы может быть извлечен и помещен в контейнер в инструменте, в котором может быть создано давление для подачи флюида, помеченного радионуклидным маркером. В зависимости от условий окружающей среды в скважине камера для позитронно-эмиссионной томографии и вычислительный блок (за исключением клиентского интерфейса/видеоинтерфейса) могут перемещаться на бурильной колонне вместе с инструментом RSCT. В альтернативном варианте бурильная колонна с инструментомRSCT может нести только камеру для позитронно-эмиссионной томографии, если условия окружающей среды не являются подходящими для размещения вычислительного блока на бурильной колонне. Данные о подвижности флюида могут передаваться клиентскому интерфейсу/видеоинтерфейсу на поверхности для анализа, например по оптической линии быстрой передачи данных. После определения подвижности флюида для образца горной породы он может быть перемещен в трубку для хранения. В памяти хранятся главным образом прикладные программы, которые также могут быть описаны как программные модули, содержащие выполняемые компьютером команды, выполняемые вычислительным блоком для реализации различных вариантов осуществления. Память может включать в себя модуль сбора/регистрации данных и модуль анализа и интерпретации данных через заданные промежутки времени для обеспечения возможности реализации некоторых из проиллюстрированных и описанных способов. Модуль сбора/регистрации данных регистрирует исходные данные (излучения гамма-квантов) в файле в виде списка. Излучения гамма-квантов регистрируются в виде детектированных сигналов, которые регистрируются в хронологическом порядке, так что каждый сигнал имеет временную отметку и координаты для каждого детектора. Когда сигналы в значительной степени согласуются или перекрываются для пары противоположных детекторов, определяется совпадающее событие. Данный режим записи исходных данных предназначен для регистрации совпадающих событий и используется в обычном порядке при использовании камеры для позитронно-эмиссионной томографии. Каналы 1 и 2, например, иллюстрируют два независимых сигнала, отображающие пару излучений противоположных гамма-квантов, обнаруженных двумя противоположными детекторами камеры для позитронно-эмиссионной томографии в разные моменты времени. Суммирующий канал отделяет совпадающие события от других событий (сигналов) посредством суммирования для определения совпадающего события в течение заданного короткого интервала времени. Следовательно, модуль сбора/регистрации данных может быть откалиброван так, чтобы обеспечить усиление сигнала только для тех интервалов времени, в которые амплитуды сигналов для каналов 1 и 2 перекрываются в значительной степени в течение определенного заданного короткого интервала времени. Следовательно, совпадающее событие для амплитуды усиленного сигнала может соответствовать паре противоположных гамма-квантов, обнаруженных как совпадающие в течение заданного интервала времени. Каждое совпадающее событие регистрируется в хронологическом порядке, так что каждое совпадающее событие имеет временную отметку и координаты для каждого из двух противоположных детекторов. Линия ответа может быть легко определена исходя из координат для каждого из двух противоположных детекторов. Модуль сбора/регистрации данных может обеспечить регистрацию тысяч совпадающих событий в секунду. Следовательно, файл в виде списка хранит наибольшее количество доступной информации для исходных данных. Несмотря на зависимость от обстоятельств, размер файла в виде списка значительно больше размера синограммы и может превышать сотни мегабайт или даже гигабайт данных. После записи данные в файле в виде списка должны быть преобразованы для формирования изображений, которые затем могут быть использованы для определения подвижности флюида. Модуль анализа и интерпретации данных через заданные промежутки времени преобразует данные в файле, имеющем вид списка, в изображения, которые могут быть использованы для определения подвижности флюида. Преобразование может выполняться посредством использования обычных методов,например таких как простая обратная проекция, фильтрованная обратная проекция или итеративные методы. Однако модуль анализа и интерпретации данных через заданные промежутки времени использует другой метод для преобразования файла в виде списка в изображения. Каждый файл в виде списка разделяется на временные интервалы (как правило, порядка миллисекунды). Данные, квантованные по времени, подвергаются триангуляции для получения координат х, у, z, t для каждого маркера, что позволяет одновременно отслеживать многочисленные маркеры в поле зрения камеры для позитронноэмиссионной томографии. Таким образом, отслеживание многочисленных маркеров может быть доведено до изображений и оптимизировано для размера матриц данных, соотносящегося с числом объемных элементов изображений. Любое, хорошо известное и широко доступное средство обработки изображений может быть применено для оптимизации качества изображения. Если требуется, коррекция затухания может быть применена для повышения разрешающей способности обработанного изображения объемных элементов посредством коррекции так называемого совпадения от рассеянных фотонов и случайного совпадения, которое способствует неопределенности интерпретации. Кроме того, неопределенность связана со скоростью движущегося маркера. Представляется, что для медленно движущихся или стационарных маркеров неопределенность составляет приблизительно половину размера детектора (т.е. приблизительно 2 мм). По мере увеличения скорости маркера данная неопределенность увеличивается пропорционально и может потребовать дополнительных исследований. Тем не менее, оперирование "не непрерывными" данными (т.е. распространением флюида/газа, дискретизированным на (ультра)короткие временные интервалы) может уменьшить данную неопределенность. Несмотря на то, что вычислительный блок показан как имеющий универсальную память, вычислительный блок, как правило, включает в себя множество разных машиночитаемых носителей. В качестве примера, а не ограничения, машиночитаемые носители могут содержать носители в виде компьютерных запоминающих устройств. Память вычислительной системы может включать в себя компьютерные запоминающие устройства в виде энергозависимой и/или энергонезависимой памяти, такие как постоянное запоминающее устройство (ROM-ПЗУ) и оперативное запоминающее устройство (RAM-ОЗУ). Базовая система ввода вывода (BIOS-БСВВ), содержащая базовые программы, которые способствуют передаче информации между элементами в вычислительном блоке, например во время запуска, как правило, хранится в постоянном запоминающем устройстве. Оперативное запоминающее устройство,как правило, содержит данные и/или программные модули, к которым имеется немедленный доступ и/или которые в данный момент времени обрабатываются блоком обработки данных. В качестве примера, а не ограничения, вычислительный блок включает в себя операционную систему, прикладные программы, другие программные модули и данные программ. Компоненты, показанные в памяти, также могут быть включены в другие съемные/несъемные,энергозависимые/энергонезависимые запоминающие устройства, или они могут быть реализованы в вычислительном блоке посредством интерфейса для прикладных программ ("API"), который может находиться на отдельном вычислительном блоке, соединенном посредством компьютерной системы или сети. Только в качестве примера накопитель на жестком диске может обеспечить считывание с несъемных,энергонезависимых магнитных носителей или запись на несъемные, энергонезависимые магнитные носители, накопитель на магнитных дисках может обеспечить считывание со съемного энергонезависимого магнитного диска или запись на съемный энергонезависимый магнитный диск, и накопитель на оптических дисках может обеспечить считывание со съемного энергонезависимого оптического диска или запись на съемный энергонезависимый оптический диск, такой как CD ROM или другие оптические носители. Другие съемные/несъемные, энергозависимые/энергонезависимые компьютерные запоминающие устройства, которые могут быть использованы в приведенной в качестве примера, рабочей среде, могут включать кассеты с магнитной лентой, карты флэш-памяти, универсальные цифровые диски (DVD),-5 024380 цифровые видеоленты, твердотельное оперативное запоминающее устройство, твердотельное постоянное запоминающее устройство и т.п, но возможные устройства не ограничены вышеперечисленными. Накопители и соответствующие им компьютерные запоминающие устройства/носители, рассмотренные выше, обеспечивают хранение машиночитаемых команд, структур данных, программных модулей и других данных для вычислительного блока. Клиент может ввести команды и информацию в вычислительный блок через клиентский интерфейс,который может представлять собой устройства ввода, такие как клавиатура и указательное устройство,обычно называемое мышью, шаровое устройство ввода графической информации или сенсорная панель. Устройства ввода могут включать микрофон, джойстик, спутниковую тарелку, сканер или тому подобное. Эти и другие устройства ввода часто соединены с устройством обработки данных посредством системной шины, но могут быть соединены другими интерфейсами или шинными структурами, такими как параллельный порт или универсальная последовательная шина (USB). Монитор или устройство отображения другого типа может быть присоединен/присоединено к системной шине посредством интерфейса, такого как видеоинтерфейс. Графический интерфейс пользователя ("GUI") также может быть использован вместе с видеоинтерфейсом для приема команд от клиентского интерфейса и передачи команд в устройство обработки данных. Помимо монитора, компьютеры также могут включать в себя другие периферийные устройства вывода, такие как динамики и принтер, которые могут быть присоединены посредством интерфейса периферийного устройства вывода. Несмотря на то, что многие другие внутренние компоненты вычислительного блока не показаны,средним специалистам в данной области техники будет понятно, что подобные компоненты и соединение их друг с другом хорошо известны. Далее будет описан вариант осуществления способа. Сначала отбирают образец пористой горной породы. Образец горной породы может быть выбран исходя из ряда критериев, включая характеристики пористости и проницаемость, но критерии не ограничены вышеуказанными. Например, в качестве образца пористой горной породы может быть выбран сланец с проницаемостью, составляющей менее одного микродарси. После этого выбирают флюид для образца горной породы. Флюид может быть выбран, например, в зависимости от различных критериев, включая то, что флюид является присущим горной породе, но критерии не ограничены вышеуказанным. Таким образом, флюид может представлять собой газ или жидкость. Если выбран образец сланцевой породы, то флюид для образца породы, представляющий собой присущий данной породе флюид, может представлять собой газообразный метан (СН 4), поскольку метан представляет собой основную химическую составляющую сланцевого газа. Затем выбирают маркер для флюида. Радионуклидный маркер должен быть похожим на флюид, для маркирования которого он используется, для получения достоверных результатов при определении подвижности флюида. Например, для маркирования жидкости должен использоваться жидкий радионуклидный маркер, и для маркирования газа должен использоваться газообразный радионуклидный маркер. Для получения еще более хороших результатов радионуклидный маркер должен иметь химический состав, как можно более близкий к химическому составу флюида. Таким образом, мобильность текучего маркера с радионуклидным маркером/меткой будет ближе к истинной мобильности флюида в образце горной породы без радионуклидного маркера. В свою очередь, активность радионуклидного маркера зависит как от его размера, так и от его состава. Таким образом, если для сланца в качестве флюида будет выбран газообразный метан (СН 4), то целесообразным радионуклидным маркером для газа будет С 11. Затем образец горной породы помещают в контейнер под давлением. Контейнер под давлением может быть похожим, например, на контейнер под давлением, описанный ранее. Затем флюид и маркер вводят в поры в образце горной породы. Флюид и маркер могут быть введены в поры в образце горной породы посредством нагнетания флюида и маркера в контейнер под давлением на одном конце при постоянном давлении и постоянной температуре. В альтернативном варианте флюид и маркер могут быть введены в поры в образце горной породы посредством нагнетания флюида и маркера непосредственно в поры в образце горной породы до размещения образца горной породы в контейнере под давлением и приложения постоянного давления к образцу горной породы и обеспечения постоянства температуры образца горной породы после размещения его в контейнере под давлением с флюидом и маркером. Флюид маркируют маркером при его вводе вместе с маркером в поры в образце горной породы. На этой стадии маркер присоединяется к флюиду, когда он проходит вместе с флюидом через поры в образце горной породы, и/или маркер перемещается вместе с флюидом, когда он проходит вместе с флюидом через поры в образце горной породы. Кроме того, многочисленные маркеры могут быть введены вместе с флюидом в поры в образце горной породы. Флюид и маркер вводят в поры в образце горной породы с постоянной скоростью потока, постоянным давлением и постоянной температурой. Скорость потока, постоянное давление, постоянная температура, флюид и маркер могут быть выбраны в зависимости от скорости потока, давления и температуры флюида, который присущ данному образцу горной породы и который представляет заданный флюид. После этого излучения гамма-квантов от маркера регистрируют, когда маркер проходит вместе с флюидом через поры в образце горной породы. Излучения гамма-квантов могут быть зарегистрированы в файле в виде списка. Излучения гамма-квантов могут быть зарегистрированы посредством использова-6 024380 ния камеры для позитронно-эмиссионной томографии и модуля сбора/регистрации данных, которые описаны выше. После этого излучения гамма-квантов, зарегистрированные ранее, преобразуют в изображения. Излучения гамма-квантов могут быть преобразованы в изображения со скоростью более одного изображения каждую секунду посредством модуля анализа и интерполяции данных через заданные промежутки времени и интерполяции, описанного ранее. Далее изображенля воспроизводятся. Изображения могут воспроизводиться рядом друг с другом или последовательно посредством использования клиентского интерфейса/видеоинтерфейса, описанных ранее. Следовательно, подвижность флюида может быть определена посредством рассматривания воспроизведенных изображений или использования воспроизведенных изображений для определения проницаемости образца горной породы. Следовательно, предложенный метод отслеживания частиц при позитронной эмиссии (РЕРТ) через заданные промежутки времени значительно превосходит методы формирования изображений по предшествующему уровню техники, поскольку он позволяет фактически получить изображения флюида, распространяющегося через образец горной породы при разных эффективных давлениях. Метод отслеживания частиц при позитронной эмиссии (РЕРТ) через заданные промежутки времени позволяет получить еще лучшие результаты посредством выполнения безупречного построения высокоразрешающего изображения подвижности флюида и интерактивного сканирования образцов горной породы с порами малых размеров, не имеющего прецедента в области петрофизики. Горизонтальное бурение и гидравлический разрыв (гидроразрыв) сделали возможным извлечение огромных количеств природного газа, защемленного в пластах глинистых сланцев. Задача технологий гидроразрыва заключается в открытии для воздействия максимально возможной площади поверхности пласта горной породы и образования приемлемой траектории для прохода флюида в ствол скважины. Следовательно, технологии гидроразрыва предназначены для получения длинных эффективных разрывов/трещин половинной длины и повышения проводимости трещин в горных породах с проницаемостью горных пород от миллидарси (мД) до микродарси (мкД). Тем не менее, технологии гидроразрыва также должны быть направлены на сланцевые породы с проницаемостью пород порядка нанодарси (нД), которые геологи привыкли считать покрышками. Проницаемость образца горной породы определяется как способность образца горной породы пропускать флюиды/текучие среды через пространства пор, которая влияет на скорость потока флюида, движение флюида и отбор флюида. Экспериментальное определение проницаемости образцов сланцевой породы посредством стандартных измерений в петрофизической лаборатории является чрезвычайно сложным и трудоемким. Следовательно, вместо определения "объемной" проницаемости образца сланцевой породы обычной практикой является определение коэффициента (Cr) проводимости трещин с помощью следующего уравнения: где kfracture - проницаемость трещины (в мД), Wfracture представляет собой ширину трещины (в футах),kreservoir представляет собой проницаемость пласта/коллектора (в мД) и lfracture представляет собой половину длины трещины (в футах). Произведение kfracture и Wfracture часто называют проводимостью трещин (в мДфут). Количественные данные о подвижности флюида, полученные посредством формирования изображений на основе отслеживания частиц при позитронной эмиссии (РЕРТ) через заданные промежутки времени, позволят непосредственно увеличить объем знаний о таких параметрах, как kreservoir, Wfracture иlfracture. По существу, формирование изображений на основе отслеживания частиц при позитронной эмиссии (РЕРТ) через заданные промежутку времени дает уникальную количественную оценку того, как подвижность флюида изменяется в результате гидроразрыва, в особенности при высоких скоростях нагнетания флюида, где обычное формирование изображений путем использования камеры для позитронноэмиссионной томографии не дает нужных результатов. Кроме того, формирование изображений на основе отслеживания частиц при позитронной эмиссии (РЕРТ) через заданные промежутки времени позволяет уменьшить степень неопределенности при количественной оценке коэффициента (Cr) проводимости трещин и, кроме того, показателя проводимости естественных трещин (NFCI) посредством прямого сравнения при взаимно однозначном соответствии подвижности флюида в образце горной породы до гидроразрыва и подвижности флюида в образце горной породы после гидроразрыва. Это позволит более точно определить успешность выполнения гидроразрыва за счет оценки объема пласта, затронутого гидроразрывом (SRV), определяемого как произведение площади, затронутой гидроразрывом, и эффективной толщины пласта. Стандартная промышленная практика расчета объема (SRV) пласта, затронутого гидроразрывом, обычно привносит высокую степень неопределенности и систематическую ошибку в оценки объема, главным образом вследствие неточных и неопределенных оценок сообщаемости трещин. Построение трехмерных изображений распространения флюида посредством отслеживания частиц при позитронной эмиссии (РЕРТ) обеспечит а) более точные оценки направленности трещин, получаемые из зависимости распределения флюида от времени, b) более количественно обоснованные оценки сообщае-7 024380 мости трещин и с) улучшенную корреляцию и меньшую ошибку при расчетах объема (SRV) пласта, затронутого гидроразрывом. Последние лабораторные эксперименты, выполненные на ряде образцов сланцевой породы, показывают, что эффективная проницаемость образца сланцевой породы может быть изменена от нД до мкД при подвергании образца сланцевой породы гидроразрыву. Это предполагает, что даже "безопорные" трещины (т.е. без поддержания проницаемости посредством пачек расклинивающего агента) могут способствовать добыче в сланцевых породах с ультранизкой проницаемостью. Предполагается, что посредством использования формирования изображений на основе отслеживания частиц при позитронной эмиссии (РЕРТ) через заданные промежутки времени будет возможно получить количественные (по меньшей мере, эмпирические) оценки корреляции между эффективной проницаемостью породы, подвергнутой гидроразрыву, оценками объема (SRV) пласта, затронутого гидроразрывом, и скоростью фронта распространения флюида непосредственно из воспроизводимого трехмерного изображения, полученного на основе отслеживания частиц при позитронной эмиссии (РЕРТ). Это обеспечит возможность оптимизации и более эффективного - с точки зрения затрат времени и средств - планирования работ по гидроразрыву и повторному гидроразрыву за счет более точных знаний о взаимосвязи распространения флюида и характеристик трещины после гидроразрыва (например, напряжения, вызывающего смыкание трещины), параметров стимуляции (например, наличия и типа расклинивающих агентов) и данных по добыче (например, давления), а также позволит уменьшить степень неопределенности используемых на практике, эксплуатационных и экономических показателей, например таких как: а) количество поддающихся извлечению углеводородов (например, исходные пластовые запасы газа), b) оптимальный интервал между перфорациями в скважине, с) зона дренирования/объем скважин, d) коэффициент газоотдачи,е) оптимальный шаг скважин и f) оптимальные регулирование направленности, направление и угол наклона скважин. Для выполнения экспериментов по отслеживанию частиц при позитронной эмиссии (РЕРТ) с образцами керна породы для добычи сланцевого газа при реалистических условиях гидроразрыва, получения более точных знаний о взаимосвязи распространения флюида и характеристик трещин, параметров стимуляции и данных по добыче при различных давлениях и напряжениях, вызывающих смыкание трещин, рассматриваемый образец керна должен быть заключен в контейнер, который обеспечивает поддержание целостности образца керна и облегчает подачу флюидов в образец при разных давлениях. Стандартные контейнеры, такие как кернодержатель Хасслера (HSD), выполнены из сплошной нержавеющей стали, которая действует как сильный ослабитель гамма-квантов с энергией менее 1 МэВ. Таким образом, кернодержатель Хасслера (HSD) не пригоден для формирования изображений для образцов керна с использованием позитронно-эмиссионной томографии (PET). Для решения некоторых из сложных проблем, описанных выше, а также других проблем предложены описываемые устройства, системы и способы удерживания образцов керна и радиоактивных маркеров с малым ослаблением. Данные решения включают в себя открытие того, что определенные термопластичные материалы могут быть использованы для изготовления контейнера для образцов керна, который обеспечивает возможность проникновения достаточного излучения для формирования изображений посредством позитронно-эмиссионной томографии (PET) при одновременном поддержании такого перепада давлений на контейнере, который приблизительно соответствует условиям в стволе скважины. В отличие от нержавеющей стали данные материалы имеют сравнительно низкую стоимость, и получающийся в результате контейнер легко изготавливать. Стохастическое моделирование (методом Монте-Карло) переноса излучения при использовании данных материалов и конструкции контейнера, описанной в данном документе, показывает, что ослабление по сравнению с нержавеющей сталью уменьшается приблизительно в восемь раз, что означает, что для события, вызываемого маркированным флюидом, требуется радиоактивность, составляющая только 6000 мКи, для получения полезных статистических данных измерений. Это соответствует маркеру во флюиде, генерирующему приблизительно 21011 событий в секунду. В отличие от этого, успешное формирование изображений посредством использования позитронно-эмиссионной томографии (PET) при применении контейнера из нержавеющей стали требует использования источника, который генерирует радиоактивность, составляющую приблизительно 5104 мКи (где 1 мКи = 1000 микрокюри). Таким образом, при использовании новых устройств, систем и способов, описанных в данном документе, маркеры со значительно меньшей радиоактивностью могут быть использованы для создания пригодных изображений. Кроме того, специалистам по статистике, имеющим среднюю квалификацию, будет понятно, что уменьшение среднеквадратического отклонения (или рассеяния относительно средней величины) непосредственно соответствует повышению точности измерений. Таким образом, для одной и той же постановки эксперимента уменьшение ослабления гамма-излучения в данном случае приблизительно в восемь раз означает, что время интегрирования полученных данных также может быть уменьшено приблизительно в восемь раз. С учетом статической обработки данных измерений среднеквадратическое отклонение скорости счета может быть уменьшено, таким образом, приблизительно в три раза, что обеспечивает такое же повышение точности измерений. Термопластичные материалы, описанные в данном документе, были использованы для создания контейнера для образцов керна, который будет выдерживать минимальное приложенное давления, составляющее 10 МПа. Данный контейнер может быть использован для замены кернодержателя Хасслера(HSD) во множестве разных случаев, поскольку он является достаточно прочным, для него используются менее дорогие материалы и его легче изготавливать. В некоторых вариантах осуществления различные варианты осуществления контейнеров созданы посредством использования аморфного полимера в виде полиэфиримида (PEI). Несмотря на то, что механические свойства полиэфиримида хорошо известны средним специалистам в данной области техники(например, эн имеет предел прочности при растяжении, составляющий приблизительно 115 МПа), данный материал никогда не был успешно отформован для получения годного для повторного использования контейнера, предназначенного для образцов керна и имеющего лрочность достаточную, чтобы выдерживать напряжения, создаваемые при реалистичных условиях, соответствующих условиям в стволе скважины. Тем не менее, разрушающие испытания подтвердили, что контейнер ил полиэфиримида с конструкцией, описанной в данном документе, может действительно обеспечить указанную способность формирования изображений при подвергании его воздействию давления, соответствующего реалистичным условиям в стволе скважины. Далее будут описаны детали данной конструкции. Фиг. 1 представляет собой структурную схему устройства 100 в соответствии с различными вариантами осуществления изобретения. Устройство 100 может быть создано посредством ряда различных способов. Например, устройство 100 может содержать цельный корпус 104 камеры с соединительным проходом 124, находящимся под давлением, торцевые заглушки 134 и один или несколько торцевых колпачков 112. Полая внутренняя часть 114 корпуса 104 камеры имеет внутренний диаметр 116, который приблизительно такой же, как наружный диаметр 118 центральной части 138 гибкой втулки 120 (например, цельной втулки, выполненной из резины), которая установлена в корпусе 104. В данном документе термин"цельный" используется для предмета (например, цельная камера или цельная втулка), когда предмет образован из одного куска материала. На входящем(их) в контактное взаимодействие конце(ах) 122 корпуса 104 камеры может использоваться резьба для обеспечения соединение с торцевым (-и) колпачком(ами) 112. Среди других способов соединения торцевых колпачков 112 с корпусом 104 камеры резьбовые соединения являются эффективными. Например, резьбовые торцевые колпачки 112 могут быть легко использованы для приложения сжимающей предварительной нагрузки к образцу 140 керна, размещенному внутри втулки 120. В отличие от кернодержателя Хасслера (HSD) и других контейнеров, используемых для перемещения образцов 140 керна, торцы 126 втулки 120 полностью закрыты внутри корпуса 104 камеры. В торцевых заглушках 134 имеются отверстия 128, которые при эксплуатации могут использоваться в комбинации с кольцевыми уплотнениями 132 для приема и герметизации отрезков входной и выходной трубок 130. Таким образом, торцевые заглушки 134 входят в контактное взаимодействие с трубками 130 с обеспечением герметичности. Впускной канал 142 и выпускной канал 14 4 устройства 100 могут быть образованы в торцевых колпачках 112. При приложении достаточного давления флюид 136 (например, пластовый флюид) может проходить от впускного канала 142 к выпускному каналу 144 корпуса 104 камеры по трубкам 130. Впускной канал 142 и выпускной канал 144 могут быть образованы так, чтобы обеспечить возможность прохода трубок 130 через них, но необязательно с обеспечением изоляции трубок 130 от воздействия внешнего давления. В некоторых вариантах осуществления может быть образован кольцевой зазор между наружной стороной втулки 120 и внутренней стороной корпуса 104 камеры (например, когда между внутренней периферией 116 и наружной периферией 118 образуется кольцевое пространство). Проход 124, образованный в стороне корпуса 104 камеры, обеспечивает возможность закачивания флюида 136 в данное кольцевое пространство, что вызывает сжатие втулки 120 вокруг образца 140 керна, размещенного внутри втулки 120. В большинстве вариантов осуществления образец 140 керна не является радиоактивным. Напротив,радиоактивный маркер 146 вводится во флюид 136, и движение флюида 136 вперед при его перемещении через образец 140 керна отслеживается посредством отслеживания траектории перемещения маркера 146. При достаточном давлении флюид 136, а также маркер 146 вытесняются через пространство пор образца 140 керна. Минимальный перепад давлений (перепад давлений между впускным каналом 142 и выпускным каналом 144) на образце 140 керна, составляющий приблизительно 3,5 МПа, может быть использован для инициирования потока флюида 136. Для избежания наличия потока флюида 136 в образце 140 керна и втулке 120 к проходу 124 подводят давление текучей среды, составляющее приблизительно 7 МПа. Множество разных материалов может быть использовано для образования различных деталей устройства 100. Например, корпус 104 камеры, торцевые колпачки 112 и торцевые заглушки 134 могут все быть изготовлены из полиэфиримида (PEI) Ultem 1000. Трубки 130, которые вставлены во впускной канал 142 и выпускной канал 144, а также трубка 154, которая вставлена в проход 124, могут иметь наружный диаметр, составляющий приблизительно 3 мм, и могут быть выполнены из полиэфирэфиркетона(РЕЕК) или нержавеющей стали. Трубки 130, 154 могут быть рассчитаны на рабочее давление, составляющее приблизительно 35 МПа. Дистанционирование и опора для образца 140 керна могут быть обеспечены посредством проставок 150, если это желательно. Например), проставки 150 могут быть полезными, когда используются образцы 140 разделенного керна, для обеспечения дополнительной опоры для каждого куска образца 140 керна. Проставки 150 используются для центрирования образца 140 керна внутри корпуса 104 камеры и для обеспечения опоры для втулки 120, когда давление будет приложено в кольцевом пространстве вокруг наружной стороны втулки 120. Проставки 150 могут быть выполнены из пластика, такого как материал Ultem, или из материала в виде частиц, такого как песок. Если песок используется для образования проставок 150, песок может содержать подвергнутые просеиванию, отсортированные и округлые частицы. Связующее средство может быть использовано вместе с песком для образования цельной, высокопроницаемой проставки 150 в качестве опорного средства. Размер пор в проставках 150 обычно больше размера пор в образце 140, чтобы не ограничивать поток флюида 136, проходящего через образец 140. Проволочная сетка 152 может быть расположена между проставками 150 и торцевыми заглушками 134, при этом размер ее ячеек достаточно мал для предотвращения смещения частиц, которые образуют проставки 150. В некоторых вариантах осуществления корпус 104 камеры и торцевые колпачки 112 изготовлены посредством механообработки из пруткового материала Ultem 1000, имеющего диаметр, составляющий приблизительно 50 мм. Торцевые заглушки 134 могут быть изготовлены посредством механообработки из пруткового материала Ultem 1000, имеющего диаметр, составляющий приблизительно 30 мм. Проставки 150 могут быть изготовлены посредством механообработки из множества разных пластиков. Для сборки устройства 100 трубки 130 вставляют во впускной канал 142 и выпускной канал 144. Кольцевые уплотнения 132 надевают на концы трубок 130, которые расширены для удерживания трубок 130 в заданном положении, через посредство обработанных цековкой отверстий в торцевых заглушках 134 и торцевых колпачках 112 для образования уплотнения. Рассчитанные на высокое давление, металлические соединительные детали могут быть использованы на другом конце трубок 130, 154 для подсоединения к насосам и т.д. Втулку 120 смазывают и сгибают так, чтобы ее можно было вставить в корпус 104 камеры, при этом концы втулки 126 вставляются в углубления соответствующей формы в полой внутренней части 114 корпуса 104 камеры, когда втулка 120 размещена в корпусе 104. На этой стадии образец 140 керна может быть размещен внутри втулки 120. Проставки 150 могут быть вставлены в корпус 104 камеры, после чего торцевые заглушки 134 вставляют в полую внутреннюю часть 114 корпуса 104 камеры так, что они вставляются в концы 126 втулки 120. Во многих вариантах осуществления торцевые заглушки 134 вставляются по довольно плотной посадке в концы 126 втулки 120. Заглушки 134 служат для расширения утолщенных концов 126 втулки для образования герметичного уплотнения относительно стенки, которая образует полую внутреннюю часть 114 корпуса 104 камеры, и сторон заглушек 134 (например, там, где сетки 152 показаны на фиг. 1). Торцевые колпачки 112 служат для предотвращения выталкивания заглушек 134 из корпуса 104 камеры при приложении давления к корпусу 104 камеры от впускного канала 142 к выпускному каналу 144. Давление также может быть приложено в кольцевом зазоре между втулкой 120 и стенкой полой внутренней части 114 корпуса 104 камеры, через проход 124 и трубки 154, для повышения герметичности, обеспечиваемой втулкой 120 по отношению к образцу 140 керна. Данное давление в соединительном элементе,как правило, приблизительно в два раза превышает давление потока, чтобы способствовать обеспечению прохода флюида 136 через образец 140, а не вокруг него. Флюид 136 может содержать, среди прочего, воду, соленую воду, керосин или газообразный азот. Скорости потока, проходящего по трубкам 130, как правило, низкие, но гидропроводность/пропускная способность образца 140 керна, как правило, является значительно более низкой, так что устанавливается максимальная скорость потока (часто менее 100 см 3/мин) и перепад давлений от впускного канала 142 до выпускного канала 144. Таким образом, может быть реализовано множество вариантов осуществления. Например, устройство 100 может содержать цельный корпус 104 камеры, торцевые заглушки 134,проход 124 и по меньшей мере один входящий в контактное взаимодействие, торцевой колпачок 112. Цельный корпус 104 камеры имеет первый вводящий в контактное взаимодействие конец (например,рядом с впускным каналом 142) и полую внутреннюю часть 114, которой придана форма, обеспечивающая возможность размещения гибкой втулки 120, имеющей центральную часть 138, прикрепленную к наружным выступающим концевым частям 126. Таким образом, когда гибкая втулка 120 установлена в полой внутренней части 114 корпуса 104 камеры, центральная часть 138 и концевые части 126 полностью удерживаются внутри полой внутренней части 114 корпуса 104 камеры. Торцевым заглушкам 134 придана форма, обеспечивающая возможность их вставки в наружные концы полой внутренней части 114 и внутренней части 148 гибкой втулки 120. Каждая из торцевых заглушек 134 имеет отверстие 128, выполненное с конфигурацией, обеспечивающей возможность прохода текучей среды/флюида вдоль траектории, по существу параллельной к продольной оси корпуса 104 камеры, при этом траектория включает в себя впускной канал 142 устройства 100, каждое отверстие 128 и выпускной канал 144 устройства 100. Проход 124 выполнен с такой конфигурацией, что он проходит через стенку корпуса 104 камеры и предназначен для подвода давления, приложенного вне корпуса 104 камеры, к полой внутренней части 114, когда корпус 104 камеры герметизирован по отношению к воздействию давления. Торцевой(ые) колпачок(колпачки) 112 выполнен-ы) с конфигурацией, обеспечивающей возможность контактного взаимодействия с входящим(и) в контактное взаимодействие концом(ами) 122 корпуса 104 камеры; торцевой(ые) колпачок(колпачки) 112 могут образовывать впускной канал 142 и/или выпускной канал 144. Таким образом, на корпусе 104 камеры могут размещаться два торцевых колпачка 112 (как показано на фиг. 1), каждый из которых входит в контактное взаимодействие с концом корпуса 104 камеры. Контактное взаимодействие может быть обеспечено посредством использования резьбы на торцевых колпачках 112, предназначенной для соединения с резьбовыми участками 122 наружной части корпуса 104 камеры. Отверстия 128 в торцевых заглушках 134 могут быть расположены приблизительно в центре заглушек 134. Таким образом, каждое отверстие 128 может быть, по существу, сцентрировано в соответствующей ему, торцевой заглушке 134. Каждая торцевая заглушка 134 может быть достаточно длинной, так что она будет перекрывать расстояние от конца 122 корпуса камеры, проходя мимо одного из концов втулки и дальше за одну из выступающих концевых частей 126 втулки 120, обеспечивая опору для конца втулки и предотвращая смещение образца 140 керна и проставок 150 для керна внутри корпуса 104 камеры. Таким образом, одна или несколько торцевых заглушек 134 могут иметь длину, приблизительно равную расстоянию от входящего в контактное взаимодействие конца 122 корпуса 104 камеры до места за одной из выступающих концевых частей 126, прикрепленных к центральной части 138 гибкой втулки 120, когда втулка 120 установлена внутри полой внутренней части 114 корпуса 104 камеры. Корпус 104 камеры может быть образован с множеством разных форм, таких как прямоугольный параллелепипед или цилиндр. Таким образом, корпус 104 камеры может быть образован, по существу, в виде полого цилиндра. Торцевые колпачки могут быть образованы так, что они будут соответствовать наружным размерам корпуса камеры. Например, если корпус 104 камеры образован с формой прямоугольного параллелепипеда, ширина торцевых колпачков может соответствовать ширине наружной стенки параллелепипеда. Если корпус камеры образован в виде цилиндра, торцевые колпачки могут иметь наружный диаметр,который соответствует наружному диаметру корпуса камеры. Таким образом, наружный размер входящего в контактное взаимодействие, торцевого колпачка 112 может быть выполнен таким, что он будет,по существу, соответствовать наружному размеру корпуса 104 камеры, как показано на фиг. 1. Проставки 150 для керна могут быть использованы для установки образца 140 керна в корпусе 104 камеры. Проставки для керна могут содержать пластик. Таким образом, устройство 100 может содержать две проставки 150 для керна, предназначенные для того, чтобы, по существу, сцентрировать образец 140 керна в полой внутренней части 114 корпуса 104 камеры, между торцевыми заглушками 134. Проставки для керна могут быть выполнены из песка, возможно адгезионно скрепленного посредством связующего средства. Сетки могут быть использованы для предотвращения выхода песчинок из выпускного канала камеры под давлением. Таким образом, устройство 100 может содержать две сетки 152, расположенные между проставками 150 для керна и торцевыми заглушками 134, при этом проставки 150 для керна содержат скрепленныйпесок. Ряд компонентов устройства может быть изготовлен из термопласта, обладающего высокой прочностью при растяжении. Например, корпус 104 камеры, торцевые заглушки 134 и торцевой(ые) колпачок(колпачки) 112 могут содержать термопласт, имеющий прочность при растяжении, достаточную, чтобы выдерживать перепад давлений, превышающий 3 МПа, между впускным каналом и выпускным каналом. Термопласт может содержать, например, полиэфиримид (PEI). Проход может быть соединен с трубкой, предназначенной для компенсации давления в соединительном элементе. Таким образом, устройство 100 может содержать трубку 154 для компенсации давления в проходе, расположенную в проходе 124. Трубки для потока могут быть использованы для обеспечения прохода флюида в корпус камеры и из корпуса камеры. Трубки для потока могут быть уплотнены относительно корпуса камеры посредством использования кольцевых уплотнений. Таким образом устройство 100 может содержать трубки 130 для потока, выполненные с конфигурацией, обеспечивающей возможность их вставки в по меньшей мере один из впускного канала 142 и выпускного канала 144. Два кольцевых уплотнения 132 могут быть расположены вокруг трубок 130 для потока и в обработанных цековкой отверстиях в торцевых заглушках 134 и полой внутренней части 114 корпуса 104 камеры. Следовательно, могут быть реализованы многие дополнительные варианты осуществления. Например, корпус 104 камеры может быть выполнен с конфигурацией, обеспечивающей возмож- 11024380 ность уменьшения соответствующего среднеквадратического отклонения интенсивности/скорости счета обнаруженных частиц приблизительно в три раза. В этом случае устройство 100 может содержать цельный корпус 104 камеры, имеющий открытый конец, образующий полую внутреннюю часть 114, которой придана форма, обеспечивающая возможность удерживания в ней гибкой втулки 120 полностью, когда втулка установлена внутри полой внутренней части, при этом втулка подлежит использованию для охватывания образца 140 керна. Устройство 100 дополнительно содержит по меньшей мере один торцевой колпачок 112, которому придана форма, обеспечивающая возможность контактного взаимодействия с открытым концом корпуса 104 камеры для поддержания перепада давлений в корпусе 104 камеры между впускным каналом 142 и выпускным каналом 144. Торцевой колпачок 112 может содержать или впускной канал 142, или выпускной канал 144, и корпус 104 камеры может быть выполнен с конфигурацией,обеспечивающей возможность ослабления гамма-излучения приблизительно в восемь раз меньше по сравнению с нержавеющей сталью при одновременном поддержании перепада давлений, составляющего по меньшей мере 3 МПа, между впускным каналом 142 и выпускным каналом 144, когда флюид 136,несущий радиоактивный маркер 146, предназначенный для создания гамма-излучения/гамма-квантов как источника энергии для формирования изображений посредством позитронно-эмиссионной томографии,проходит через полую внутреннюю часть 114 корпуса 104 камеры и образец 140 керна через посредство впускного канала 142 и выпускного канала 144. В некоторых вариантах осуществления устройство 100 может быть выполнено в виде комплекта деталей или может быть собрано с включением образца 140 керна и гибкой втулки 120. В некоторых случаях устройство 100 собирают посредством размещения образца 140 керна внутри гибкой втулки 120 и последующей установки гибкой втулки 120 внутри полой внутренней части 114 корпуса 104 камеры. Таким образом, устройство 100 может содержать гибкую втулку 120 наряду с образцом 140 керна. В некоторых вариантах осуществления корпус 104 камеры и торцевой колпачок 112 могут содержать термопласт, такой как полимер, включая полиэфиримид (PEI), или линейный ароматический полимер, такой как полиэфирэфиркетон (РЕЕК). В отличие от обычных контейнеров для образцов корпус 104 камеры имеет большую длину по сравнению с гибкой втулкой 120, так что корпус 104 камеры полностью вмещает всю длину гибкой втулки 120, а также проставки 150 и торцевые заглушки 134. Таким образом, открытые концы корпуса 104 камеры могут быть закрыты для обеспечения герметизации посредством использования торцевых колпачков 112 (или одного торцевого колпачка 112, если корпус 112 камеры образован с одним закрытым концом), без надевания кольцевых уплотнений на выступающие концы гибкой втулки 120 или прохода торцевых заглушек 134 в торцевые колпачки 112 (что имеет место в случае обычных контейнеров для образцов). Может быть реализовано еще больше дополнительных вариантов осуществления. Например, фиг. 2 иллюстрирует варианты осуществления системы по изобретению. В некоторых вариантах осуществления система 264 содержит некоторый вариант устройства 100 и датчик 228 для позитронно-эмиссионной томографии (PET). Таким образом, система 264 может содержать датчик 228 для позитронно-эмиссионной томографии (PET), предназначенный для выдачи сигнала 232, соответствующего излучениям 238 гамма-квантов. Система 264 дополнительно содержит одно или несколько устройств 100, конфигурированных, как описано ранее. Другие компоненты системы 264 могут включать процессоры 230, память 250 и логические схемы 240 для регистрации данных. Датчик 228, камера 236, насос 244, процессоры 230, память 250 и логические схемы 240 могут образовывать часть системы 252 сбора/регистрации и накопления данных. Память 250 может использоваться для хранения принятых данных изображений, а также других данных (например, в базе 234 данных). Память 250 соединена с процессором(ами) 230 с возможностью коммуникации. Насос может быть использован для обеспечения циркуляции флюида через устройство. Таким образом, система 264 может дополнительно содержать насос 244 для обеспечения циркуляции флюида от выпускного канала к впускному каналу устройства 100 посредством трубок 130. Датчик 228 системы формирования изображений может существовать отдельно от камеры (как показано на фиг. 2) или образовывать часть камеры 236 для позитронно-эмиссионной томографии (PET). Таким образом, система 264 может содержать камеру 236 для позитронно-эмиссионной томографии(PET), предназначенную для размещения датчика 228 для позитронно-эмиссионной томографии (PET) и для регистрации сигнала 232. В некоторых вариантах осуществления система 254 может содержать дисплей 296, предназначенный для отображения информации, относящейся к потоку флюида, проходящему через устройство 100, а также изображений, получаемых посредством позитронно-эмиссионной томографии (PET). Передатчик 224 может быть использован для передачи данных (например, данных изображений, получаемых посредством позитронно-эмиссионной томографии (PET), или сигналов 232) в удаленное место, такое как рабочая станция 256, возможно, для дальнейшей обработки/анализа. Таким образом, система 264 может содержать передатчик 224, предназначенный для передачи по меньшей мере части данных, собранных посредством датчика 228 и/или камеры 236, в удаленный процессор 230. Таким образом, могут быть реализованы многие варианты осуществления. Устройство 100, корпус 104 камеры, торцевые колпачки 112, полая внутренняя часть 114, периферии 116, 118; втулка 120, входящие в контактное взаимодействие концы 122, концы 126 втулки, отверстия 128, трубки 130, 154, кольцевые уплотнения 132, торцевые заглушки 134, флюид 136, центральная часть 138, образец 140 керна; впускной канал 142, выпускной канал 144, маркер 146, внутренняя часть 148, проставки 150, сетка 152, передатчик 224, датчик 228, процессоры 230; сигнал 232, база 234 данных,камера 236, излучения 238, логические схемы 240; насос 244, память 250; система 252 сбора/регистрации, рабочая станция 256, система 264 и дисплей 296 могут быть все охарактеризованы как"модули" в данном документе. Подобные модули могут включать в себя схемы аппаратного обеспечения и/или схемы процессора, и/или запоминающие схемы, программные модули и объекты программного обеспечения и/или встроенные программы и их комбинации, как желательно для разработчика архитектуры устройства 100 и системы 264 и в зависимости от конкретных реализаций различных вариантов осуществления. Например, в некоторых вариантах осуществления подобные модули могут быть включены в пакет программ для моделирования работы устройства и/или системы, такой как пакет программ для моделирования электрических сигналов программного обеспечения, пакет программ для моделирования использования и распределения энергии, пакет программ для моделирования рассеяния энергии/тепла, пакет программ для моделирования излучений и/или пакет программ для моделирования потока флюида,пакет программ для моделирования сигналов передачи данных и/или в комбинацию программного обеспечения и аппаратного обеспечения, используемую для моделирования работы различных возможных вариантов осуществления. Также следует понимать, что устройства и системы по различным вариантам осуществления могут быть использованы в применениях, отличных от операций формирования изображений для образцов керна, и, таким образом, различные варианты осуществления не должны быть ограничены таким образом. Иллюстрации устройств 100 и систем 264 предназначены для обеспечения общего понимания структуры различных вариантов осуществления, и они не предназначены для того, чтобы служить в качестве полного описания всех элементов и признаков устройств и систем, в которых могут использоваться структуры, описанные в данном документе. К прикладным системам, которые могут использоваться в новых устройствах и системах по различным вариантам осуществления, относятся электронные схемы, используемые в быстродействующих компьютерах, схемы связи и обработки сигналов, модемы, процессорные модули, встроенные процессоры, устройства коммутации данных и проблемно-ориентированные модули. Подобные устройства и системы могут быть дополнительно включены в качестве подкомпонентов, среди прочего, в множество различных электронных систем, таких как телевизоры, мобильные телефоны, персональные компьютеры,рабочие станции, радиоприемники, видеоплейеры, транспортные средства, средства обработки сигналов для геотермальных устройств и системы телеметрии с интерфейсными узлами интеллектуальных преобразователей. Некоторые варианты осуществления включают в себя ряд способов. Например, фиг. 3 представляет собой схему последовательности операций, иллюстрирующую несколько способов 311 в соответствии с разными вариантами осуществления изобретения. Способы 311 могут включать способы, реализуемые посредством процессора, и могут включать в некоторых вариантах осуществления загрузку образца керна в камеру (например, в корпус камеры, описанный ранее), установку образца в заданном положении посредством использования по меньшей мере торцевых заглушек(и, возможно, проставок), герметизацию камеры, создание повышенного давления в камере, нагнетание флюида и маркера через камеру и регистрацию излучений гамма-квантов. Данный процесс может быть использован для определения подвижности флюида в образце. Образец керна, который может содержать пористую горную породу, может быть размещен внутри втулки и загружен в камеру, или втулка может быть размещена внутри камеры, и образец керна может быть загружен в камеру посредством размещения его внутри втулки. Возможны другие технические мероприятия/рабочие приготовления. В зависимости от конструкции используемого устройства корпус камеры может иметь закрытый конец и открытый конец, или два открытых конца (как показано на фиг. 2). В нижеприведенном описании использования устройства предполагается, что корпус камеры имеет два открытых конца. Если используемое устройство имеет только один открытый конец, то средним специалистам в данной области техники после прочтения данного описания и изучения приложенных фигур будет понятно, как способ 311 может быть адаптирован для пересмотра порядка загрузки/установки образца керна, проставок и/или торцевых заглушек. Порядок присоединения к трубкам для потока и/или вставки трубок для потока во впускной канал/выпускной канал корпуса камеры также может быть пересмотрен. Таким образом, если рассматривать устройство с двумя открытыми концами, то способ 311 может начаться в блоке 321 с установки гибкой втулки внутри цельного корпуса камеры так, чтобы она была размещена внутри полой внутренней части и полностью содержалась в полой внутренней части корпуса камеры. Способ 311 может продолжаться посредством перехода к блоку 325, при этом осуществляют загрузку образца керна в корпус камеры, при этом корпус камеры содержит по меньшей мере один входящий в контактное взаимодействие конец и полую внутреннюю часть, которой придана форма, обеспе- 13024380 чивающая возможность размещения гибкой втулки. Втулка может быть выполнена с такой конструкцией, что она будет иметь центральную часть, прикрепленную к наружным выступающим концевым частям, при этом образец керна подлежит размещению внутри гибкой втулки. Способ 311 может продолжаться посредством перехода к блоку 329, при этом осуществляют установку проставок для центрирования образца керна внутри корпуса камеры, между торцевыми заглушками. Способ 311 может продолжаться посредством перехода к блоку 333, при этом осуществляют установку по меньшей мере одной торцевой заглушки (с отверстием) в полую внутреннюю часть корпуса камеры, при этом торцевой заглушке придана форма, обеспечивающая возможность ее вставки в наружный конец полой внутренней части корпуса камеры, а также внутренней части гибкой втулки, при этом торцевая заглушка имеет отверстие. Способ 311 может продолжаться посредством перехода к блоку 337, при этом осуществляют присоединение по меньшей мере одного входящего в контактное взаимодействие, торцевого колпачка,имеющего трубку для потока, вставленную в него насквозь, к корпусу камеры, при этом указанный по меньшей мере один входящий в контактное взаимодействие, торцевой колпачок предназначен для контактного взаимодействия с указанным по меньшей мере одним концом корпуса камеры, входящим в контактное взаимодействие (в данном примере два торцевых колпачка входят в контактное взаимодействие с двумя входящими в контактное взаимодействие концами корпуса камеры). Способ 311 может продолжаться посредством перехода к блоку 341, при этом осуществляют присоединение трубок для потока к циркуляционному насосу и присоединение трубки для соединительного элемента для нагнетания к устройству для создания избыточного давления, такому как другой насос. Способ 311 может продолжаться посредством перехода к блоку 345, при этом создают избыточное давление в корпусе камеры. Способ 311 может продолжаться посредством перехода к блоку 349, при этом осуществляют подвод флюида с маркером к образцу керна или от образца керна через посредство трубок для потока. Способ 311 может продолжаться посредством перехода к блоку 353, при этом осуществляют регистрацию излучений гамма-квантов в виде информации о зарегистрированных излучениях от маркера посредством использования датчика для позитронно-эмиссионной томографии (PET), когда маркер проходит от первого конца корпуса камеры ко второму концу корпуса камеры вдоль продольной оси корпуса камеры (например, от впускного канала к выпускному каналу корпуса камеры). В блоке 357 определяется то, завершено ли формирование изображений. Если нет, регистрация излучений может продолжаться в блоке 353. Если формирование изображений завершено, как определено в блоке 357, способ 311 может продолжаться посредством перехода к блоку 361, при этом осуществляется преобразование информации о зарегистрированных излучениях в цифровые данные. Например, датчик для позитронно-эмиссионной томографии может быть включен в камеру для позитронно-эмиссионной томографии для передачи зарегистрированной информации, которая может быть преобразована в цифровые данные. Данные, полученные на основе регистрации излучений гамма-квантов, могут быть переданы на поверхность для обработки, анализа и воспроизведения/отображения. Таким образом, способ 311 может продолжаться посредством перехода к блоку 365, при этом осуществляется передача цифровых данных на рабочую станцию. В некоторых вариантах осуществления способ 311 может продолжаться посредством перехода к блоку 369, при этом осуществляется воспроизведение изображений, полученных из цифровых данных. Следует отметить, что способы, описанные в данном документе, необязательно должны выполняться в описанном порядке или в каком-либо определенном порядке. Кроме того, различные действия, описанные в связи со способами, указанными в данном документе, могут выполняться итерационно, последовательно или параллельно. Различные элементы каждого способа (например, способы, показанные на фиг. 3) могут быть заменены один на другой в рамках способов и между способами. Информация, включая параметры, команды, операнды и другие данные, может быть передана и получена в виде одного или нескольких несущих сигналов. При чтении и осмысливании содержания данного описания среднему специалисту в данной области техники будет понятно то, каким образом программа, реализуемая программно, может быть запущена с машиночитаемого носителя в автоматизированной системе для выполнения функций, определенных в программе, реализуемой программно. Кроме того, среднему специалисту в данной области техники будут понятны различные языки программирования, которые могут быть использованы для создания одной или нескольких программ, реализуемых программно и предназначенных для реализации и выполнения способов, раскрытых в данном документе. Программы могут быть структурированы в объектноориентированном формате посредством использования объектно-ориентированного языка программирования, такого как Java или С. В альтернативном варианте программы могут быть структурированы в процедурно-ориентированном формате посредством использования процедурного языка программирования, такого как ассемблер или С. Компоненты программного обеспечения могут передаваться посредством использования любого из ряда механизмов, хорошо известных специалистам в данной области техники, таких как интерфейсы прикладного программирования или средства передачи данных между процессами, включая вызовы удаленных процедур. Идеи различных вариантов осуществления не ограничены каким-либо определенным языком программирования или средой. Таким образом, могут быть реализованы другие варианты осуществления. Например, фиг. 4 представляет собой блок-схему изделия 400 в соответствии с различными вариантами осуществления изобретения, такого как компьютер, система памяти, магнитный или оптический диск или какое-либо другое запоминающее устройство. Изделие 400 может включать в себя один или несколько процессоров 416, соединенных с доступным для машины носителем, таким как память 436(например, съемные носители данных, а также любое осязаемое, неизменяемое запоминающее устройство, включая электрический проводник, светопровод или электромагнитный проводник), имеющая соответствующую информацию 438 (например, команды компьютерной программы и/или данные), которая при выполнении одним или несколькими из процессоров 416 приводит к тому, что машина (например,изделие 400) будет выполнять любые действия, описанные в связи со способами по фиг. 3, устройствами по фиг. 1 и/или системами по фиг. 2. Процессоры 416 могут содержать один или несколько продессоров,продаваемых Intel Corporation (например, семейство процессоров Intel Core), Advanced Micro Devices(например, процессоры AMD Athlon) и другими производителями полупроводников. В одном или нескольких вариантах осуществления изделие 400 может содержать один или несколько процессоров 416, соединенных с дисплеем 418 для отображения/воспроизведения данных, обработанных процессором 416, и/или с беспроводным приемопередатчиком 420 (например, локальным передатчиком, соединенным с системой сбора/приема/регистрации данных) для приема и передачи данных,обработанных процессором, в другую (удаленную) систему. Система (-ы) памяти, включенная (-ые) в изделие 400, может (могут) включать в себя память 436,содержащую энергозависимое запоминающее устройство (например, динамическое запоминающее устройство с произвольной выборкой) и/или энергонезависимое запоминающее устройство. Память 436 может быть использована для хранения данных 440, обработанных процессором 416. В различных вариантах осуществления изделие 400 может содержать устройство 422 связи, которое, в свою очередь, может включать в себя усилители 426 (например, предварительные усилители или усилители мощности) и одну или несколько антенн 424 (например, передающие антенны и/или принимающие антенны). Сигналы 442, принимаемые или передаваемые устройством 422 связи, могут обрабатываться в соответствии со способами, описанными в данном документе. Возможно множество вариантов изделия 400. Например, в различных вариантах осуществления изделие 400 может содержать систему сбора/приема/регистрации данных, включающую в себя устройство 100, показанное на фиг. 1. В некоторых вариантах осуществления изделие 400 аналогично или идентично частям системы 264, показанной на фиг. 2. Использование устройств, систем и способов, раскрытых в данном документе, может обеспечить возможность отслеживания частиц при позитронной эмиссии (РЕРТ) и дискретизации изображений с короткими интервалами времени (например, с длительностью менее одной секунды) для создания трехмерных изображений распространения флюида в горных породах с заданными интервалами времени. Данный тип формирования изображений невозможен при использовании доступных выполненных из нержавеющей стали контейнеров для удерживания образцов. Таким образом, могут быть решены проблемы мобильности формирования изображений газа, проходящего в сланцевых породах с малыми порами (т.е. с ультранизкой проницаемостью (нД, так что снижается степень неопределенности при количественной оценке коэффициента проводимости трещин (FCR) и показателя проводимости естественных трещин (NFCI), успешность выполнения гидроразрыва, оцениваемая посредством оценки объема пласта, затронутого гидроразрывом (SRV), определяется более точно посредством формирования изображений направленности и сообщаемости трещин и работы по гидроразрыву и повторному гидроразрыву могут быть оптимизированы посредством получения более точных знаний о взаимосвязи распространения флюида и характеристик трещины после гидроразрыва (например, напряжения, вызывающего смыкание трещины), параметров стимуляции (например, наличия и типа расклинивающих агентов) и данных по добыче (например, давления). В результате этого потребитель может быть удовлетворен в большей степени. Сопровождающие чертежи, которые образуют часть данного документа, показывают в качестве иллюстрации, а не ограничения, определенные варианты осуществления, в которых предмет изобретения может быть реализован на практике. Проиллюстрированные варианты осуществления описаны достаточно подробно, чтобы дать возможность специалистам в данной области техники реализовать на практике идеи, раскрытые в данном документе. Другие варианты осуществления могут быть использованы и получены из них, так что структурные и логические замены и изменения могут быть выполнены без отхода от объема данного изобретения. Следовательно, данное подробное описание не следует рассматривать в ограничивающем смысле,и объем различных вариантов осуществления определяется только приложенными пунктами формулы изобретения наряду с полным рядом эквивалентов, которым подобные пункты формулы изобретения обеспечивают правовой титул. Подобные варианты осуществления предмета изобретения могут быть названы в данном документе,по отдельности и/или совместно, посредством термина "изобретение" просто для удобства и без намерений сознательно ограничить объем данной заявки каким-либо одним изобретением или какой-либо одной идеей изобретения, если фактически раскрыто более одного изобретения/одной идеи изобретения. Таким образом, несмотря на то, что определенные варианты осуществления были проиллюстрированы и описаны в данном документе, следует понимать, что любая конфигурация, рассчитанная как обеспечивающая достижение той же цели, может быть заменена определенными показанными вариантами осуществления. Данное описание предназначено для охватывания любой и всех адаптаций или разновидностей различных вариантов осуществления. Комбинации вышеприведенных вариантов осуществления и других вариантов осуществления, не описанных в данном документе конкретно, будут очевидны для специалистов в данной области техники при изучении вышеприведенного описания. Реферат приведен для соблюдения требований п.37 Свода федеральных постановлений 1.72(b) (37C.F.R. 1.72(b, требующего наличия реферата, который позволяет читателю быстро установить характер технического решения по изобретению. Он представляется с пониманием того, что он не будет использован для интерпретации или ограничения объема или смысла формулы изобретения. Кроме того, в вышеприведенном подробном описании можно видеть, что различные элементы сгруппированы вместе в одном варианте осуществления в целях упрощения описания/раскрытия. Данный способ раскрытия не следует интерпретировать как отражающий намерение, заключающееся в том, что заявленные варианты осуществления требуют больше элементов, чем недвусмысленно изложено в каждом пункте формулы изобретения. Напротив, как отражено в нижеприведенной формуле изобретения, сущность предмета изобретения отражается менее, чем всеми элементами/признаками одного раскрытого варианта осуществления. Таким образом, нижеприведенная формула изобретения настоящим включена в подробное описание, при этом каждый пункт формулы изобретения занимает самостоятельное положение как отдельный вариант осуществления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для размещения образца керна при проведении позитронно-эмиссионной томографии, содержащее цельный корпус камеры, выполненный из термопластичного материала и имеющий первый входящий в контактное взаимодействие конец и полую внутреннюю часть для размещения гибкой втулки,предназначенной для размещения образца керна и имеющей центральную часть, прикрепленную к наружным выступающим концевым частям, так что, когда гибкая втулка установлена в полой внутренней части корпуса камеры, центральная часть и концевые части полностью удерживаются внутри полой внутренней части; торцевые заглушки, которым придана форма, обеспечивающая возможность их вставки в наружные концы полой внутренней части и внутренней части гибкой втулки таким образом, что при размещении гибкой втулки наружные выступающие концевые части гибкой втулки образуют герметичное уплотнение относительно стенки полой внутренней части цельного корпуса камеры посредством торцевых заглушек, при этом каждая из торцевых заглушек имеет отверстие, выполненное с конфигурацией, обеспечивающей возможность прохода флюида вдоль траектории, по существу параллельной продольной оси корпуса камеры, причем траектория включает в себя впускной канал устройства, каждое отверстие и выпускной канал устройства; проход, проходящий через стенку корпуса камеры и предназначенный для подвода давления, приложенного вне корпуса камеры, к полой внутренней части, когда корпус камеры герметизирован от воздействия давления; и первый входящий в контактное взаимодействие торцевой колпачок, предназначенный для контактного взаимодействия с первым входящим в контактное взаимодействие концом корпуса камеры и для обеспечения либо впускного канала, либо выпускного канала. 2. Устройство по п.1, в котором каждое отверстие расположено, по существу, в центре соответствующей торцевой заглушки. 3. Устройство по п.1, в котором по меньшей мере одна из торцевых заглушек имеет длину, приблизительно равную расстоянию от первого входящего в контактное взаимодействие конца до места за одной из выступающих концевых частей, прикрепленных к центральной части гибкой втулки, когда гибкая втулка установлена внутри полой внутренней части. 4. Устройство по п.1, в котором корпус камеры образует полый цилиндр. 5. Устройство по п.1, дополнительно содержащее второй входящий в контактное взаимодействие торцевой колпачок, предназначенный для контактного взаимодействия со вторым входящим в контактное взаимодействие концом корпуса камеры. 6. Устройство по п.1, в котором наружный размер первого входящего в контактное взаимодействие торцевого колпачка, по существу, соответствует наружному размеру корпуса камеры. 7. Устройство по п.1, дополнительно содержащее две проставки для керна, предназначенные для того, чтобы, по существу, сцентрировать образец керна в полой внутренней части, между торцевыми заглушками. 8. Устройство по п.7, дополнительно содержащее две сетки, расположенные между проставками для керна и торцевыми заглушками, при этом проставки для керна содержат песок со связующим веществом. 9. Устройство по п.1, в котором корпус камеры, торцевые заглушки и первый резьбовой торцевой колпачок содержат термопласт, имеющий прочность при растяжении, достаточную, чтобы выдерживать перепад давлений, превышающий 3 МПа, между впускным каналом и выпускным каналом. 10. Устройство по п.1, дополнительно содержащее трубку для компенсации давления в проходе,расположенную в проходе. 11. Устройство по п.1, дополнительно содержащее трубки для потока, выполненные с конфигурацией, обеспечивающей возможность их вставки по меньшей мере в один из впускного канала и выпускного канала; и два кольцевых уплотнения, подлежащих размещению вокруг трубок для потока и в обработанных цековкой отверстиях в торцевых заглушках и полой внутренней части корпуса камеры. 12. Устройство по п.1, в котором корпус камеры изготовлен из полиэфиримида и выполнен с конфигурацией, обеспечивающей возможность ослабления гамма-излучения приблизительно в восемь раз меньше по сравнению с нержавеющей сталью при одновременном поддержании перепада давлений, составляющего по меньшей мере 3 МПа, между впускным каналом и выпускным каналом, когда флюид,несущий радиоактивный маркер, предназначенный для создания гамма-лучей как источника энергии для формирования изображений посредством позитронно-эмиссионной томографии, проходит через впускной канал, полую внутреннюю часть, образец керна и выпускной канал. 13. Устройство по п.12, в котором торцевой колпачок содержит полиэфиримид. 14. Система для проведения позитронно-эмиссионной томографии образца керна, содержащая датчик для позитронно-эмиссионной томографии (PET), предназначенный для выдачи сигнала, соответствующего излучениям гамма-лучей; и устройство для размещения образца керна по любому из пп.1-13. 15. Система по п.14, дополнительно содержащая насос для обеспечения циркуляции флюида от выпускного канала к впускному каналу. 16. Система по п.14, дополнительно содержащая камеру для позитронно-эмиссионной томографии,предназначенную для размещения датчика для позитронно-эмиссионной томографии и для регистрации сигнала. 17. Способ проведения позитронно-эмиссионной томографии образца керна, при котором используют устройство для размещения образца керна по любому из пп.1-13, при котором загружают образец керна, размещенного внутри гибкой втулки, в полую внутреннюю часть цельного корпуса камеры указанного устройства для размещения образца керна; устанавливают по меньшей мере одну торцевую заглушку в полую внутреннюю часть корпуса камеры, при этом торцевой заглушке придана форма, обеспечивающая возможность ее вставки в наружный конец полой внутренней части и внутренней части гибкой втулки таким образом, что при размещении гибкой втулки наружные выступающие концевые части гибкой втулки образуют герметичное уплотнение относительно стенки полой внутренней части цельного корпуса камеры посредством упомянутой по меньшей мере одной торцевой заглушки и другой торцевой заглушки, расположенной внутри наружного конца полой внутренней части и внутреннего конца гибкой втулки напротив указанной по меньшей мере одной торцевой заглушки, причем торцевая заглушка имеет отверстие; присоединяют по меньшей мере один входящий в контактное взаимодействие торцевой колпачок,имеющий трубку для потока, вставленную в него насквозь, к корпусу камеры, при этом указанный по меньшей мере один входящий в контактное взаимодействие торцевой колпачок предназначен для контактного взаимодействия с указанным по меньшей мере одним концом, входящим в контактное взаимодействие; создают избыточное давление в корпусе камеры; пропускают флюид с маркером через образец керна и регистрируют излучения гамма-лучей от маркера посредством использования датчика для позитронно-эмиссионной томографии (PET), когда маркер проходит от первого конца корпуса камеры ко второму концу корпуса камеры вдоль продольной оси корпуса камеры. 18. Способ по п.17, при котором дополнительно преобразуют информацию о зарегистрированных излучениях в цифровые данные. 19. Способ по п.17, при котором дополнительно передают цифровые данные на рабочую станцию и воспроизводят изображения, полученные из цифровых данных.
