Бак для нагрева и хранения жидкости и отопительная система с жидким теплоносителем, где применяется данное оборудование

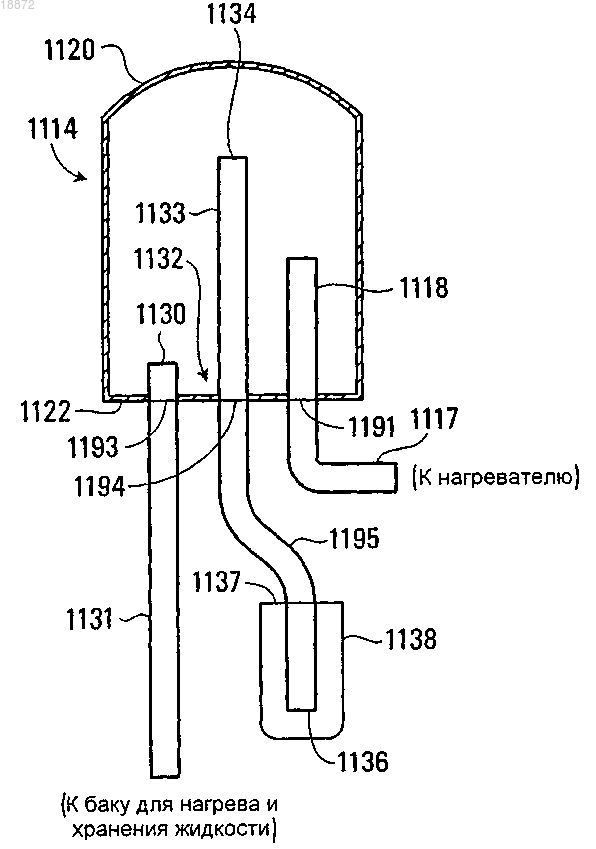

БАК ДЛЯ НАГРЕВА И ХРАНЕНИЯ ЖИДКОСТИ И ОТОПИТЕЛЬНАЯ СИСТЕМА С ЖИДКИМ ТЕПЛОНОСИТЕЛЕМ, ГДЕ ПРИМЕНЯЕТСЯ ДАННОЕ ОБОРУДОВАНИЕ Одним объектом изобретения является насос с автономным питанием для нагретой жидкости. Насос включает в себя герметичный контейнер для накапливания нагретой жидкости. Впускная труба для нагретой жидкости идет вверх в контейнер таким образом, что ее конец находится внутри контейнера. Выпускное отверстие для нагретой жидкости находится ниже, чем конец впускной трубы. Дыхательная труба идет вверх в контейнер таким образом, что ее конец находится внутри контейнера и расположен выше, чем выпускное отверстие и конец впускной трубы, но ниже, чем внутренняя сторона верхней части контейнера. Противоположный конец дыхательной трубы располагается снаружи контейнера ниже основания контейнера и опускается в открытый контейнер таким образом, что противоположный конец может быть погружен в нагретую жидкость,накопленную в открытом контейнере в процессе работы насоса. Отопительная система с жидким наполнителем, в состав которой входит насос с автономным питанием, может функционировать без использования внешнего источника питания для насоса. Другим объектом изобретения является бак для нагрева и хранения жидкости. Данный бак включает в себя бак для хранения первичной жидкости, оборудованный впускным отверстием для первичной жидкости и выпускным отверстием для вторичной жидкости, а также устройством для прохождения вторичной жидкости через бак для хранения изолированно от первичной жидкости. Устройство включает в себя первую и вторую трубы и теплообменник. Первая труба идет через бак для хранения и прикреплена своими концами к первому и второму фитингам, расположенным на стенке бака для хранения. Вторая труба также идет через бак для хранения и прикреплена своими концами к третьему и четвертому фитингам, расположенным на стенке бака для хранения. Теплообменник располагается внутри бака для хранения и соединен с первой и второй трубой для обеспечения циркуляции жидкости. Бак может быть установлен более чем в одной ориентации. Отопительная система с жидким теплоносителем, включающая в себя бак для нагрева и хранения жидкости и нагреватель, может использовать или может не использовать, в зависимости от варианта осуществления изобретения,насос для обеспечения циркуляции вторичной жидкости через нагреватель, который может быть солнечным нагревателем. Область техники, к которой относится изобретение Настоящее изобретение относится к насосам с автономным питанием для нагретых жидкостей. Настоящее изобретение также относится к бакам для хранения жидкости с теплообменниками, которые могут использоваться для нагрева жидкостей, хранящихся в баках. В особенности, настоящее изобретение относится к отопительным системам с жидким теплоносителем, где применяются один из двух или оба компонента. Уровень техники Солнечная водонагревательная система представляет собой тип отопительной системы с жидким теплоносителем, состоящей из двух основных компонентов. Первым компонентом является панель солнечных элементов, чаще всего состоящая из множества вакуумированных трубок и резервуара с теплоизоляцией для временного хранения нагретой жидкости, подлежащей передаче, для нагрева воды с помощью солнечной энергии. Вторым компонентом является бак для хранения нагретой воды. Обычно принято располагать бак для хранения над панелью солнечных элементов для того, чтобы нагретая жидкость, имеющая тенденцию к подъему, накапливалась в баке для хранения естественным образом, без использования насоса. Однако данная конструкция может быть неудобна по различным причинам. Вопервых, бак для хранения может быть очень тяжелым, поэтому размещение бака над панелью солнечных элементов может привести к утяжелению верхней части конструкции и соответственно к ее неустойчивости, например при сильном ветре. Во-вторых, бак может иметь неприглядный внешний вид. С учетом данных недостатков были разработаны такие солнечные водонагревательные системы, в которых бак для хранения жидкости располагается ниже панели солнечных элементов. Как правило, подача воды осуществляется за счет использования электрического насоса, который заставляет воду циркулировать по шлангам или трубкам, расположенным между панелью и баком для хранения. Подобные системы являются неудобными, если для используемого в них насоса требуется внешний источник энергии (т.е. электричество) и система управления, что может привести к увеличению стоимости оборудования, установки и к возрастанию эксплуатационных расходов. В некоторых солнечных водонагревательных системах используется два вида жидкости, первичная жидкость и вторичная жидкость, которые изолированы друг от друга. Первичная жидкость представляет собой воду, нагреваемую внутри системы, например для личного потребления. Вторичная жидкость другая жидкость, которая нагревается внутри панели солнечных элементов и чье тепло передается первичной жидкости с помощью теплообменника. Обычно вторичная жидкость имеет точку замерзания ниже, чем у воды. Данное свойство используется специально для снижения риска повреждения панели при замерзании в условиях холодного климата. В качестве вторичной жидкости может использоваться, например, этиленгликоль или раствор этилового спирта, который обычно применяется в автомобилях в качестве жидкости для омывания ветрового стекла. Теплообменник используется для передачи тепла от вторичной жидкости к первичной, при этом жидкости не перемешиваются. Теплообменник находится внутри бака для хранения первичной жидкости. В подобных баках любая вибрация теплообменника в процессе его эксплуатации может нарушить целостность конструкции бака, увеличивая риск протечки. Более того, существующие баки подобного типа для хранения жидкости, как правило, предназначены для установки в определенной ориентации, что не всегда удобно в конкретных условиях использования. Поэтому возникла необходимость в использовании насоса для нагретой жидкости, который может работать без потребления энергии от внешнего источника. Кроме того, было бы желательно получить бак для нагрева и хранения жидкости, который способен выдерживать вибрацию и который можно устанавливаться в различных положениях. В итоге, требуется создание отопительной системы с жидким теплоносителем, в которой используются один или оба вышеуказанных компонента. Краткое описание сущности изобретения Одним из объектов настоящего изобретения является насос с автономным питанием для нагретой жидкости, в состав которого входят герметичный контейнер для хранения нагретой жидкости, указанный контейнер имеет основание и верхнюю часть; впускная труба для нагретой жидкости, идущая вверх в указанный герметичный контейнер таким образом, что конец указанной впускной трубы находится внутри герметичного контейнера; выпускное отверстие для выхода нагретой жидкости из указанного герметичного контейнера, которое расположено ниже, чем указанный конец указанной впускной трубы; дыхательная труба, идущая вверх в указанный герметичный контейнер таким образом, что конец указанной дыхательной трубы находится внутри герметичного контейнера и расположен выше указанного выпускного отверстия и указанной впускной трубы, но ниже внутренней стороны указанной верхней части указанного герметичного контейнера, противоположный конец указанной дыхательной трубы находится снаружи указанного герметичного контейнера и ниже указанного основания; и открытый контейнер, в который входит указанный противоположный конец указанной дыхательной трубы таким образом, что указанный противоположный конец может быть погружен в нагретую жидкость, собранную в указанном открытом контейнере в процессе работы насоса. Другим объектом настоящего изобретения является отопительная система с жидким теплоносителем, в состав которой входят бак для нагрева и хранения жидкости, в состав которого входят бак для хранения первичной жидкости, указанный бак оборудован впускным отверстием для первичной жидко-1 018872 сти, выпускным отверстием для первичной жидкости, впускным отверстием для вторичной жидкости и выпускным отверстием для вторичной жидкости; и устройство, расположенное внутри указанного бака,для прохождения вторичной жидкости через указанный бак изолированно от указанной первичной жидкости, указанное устройство соединяет указанное впускное отверстие для вторичной жидкости с указанным выпускным отверстием для вторичной жидкости и включает в себя теплообменник; нагреватель для вторичной жидкости, указанный нагреватель имеет впускное и выпускное отверстия для вторичной жидкости, указанное выпускное отверстие располагается выше указанного бака для нагрева и хранения жидкости; обратный патрубок для перемещения вторичной жидкости от указанного отверстия для вторичной жидкости, сделанного в указанном баке для нагрева и хранения жидкости, во впускное отверстие указанного нагревателя; насос с автономным питанием для вторичной жидкости, находящейся в жидком состоянии, указанный насос располагается выше уровня выпускного отверстия указанного нагревателя, в состав указанного насоса входят герметичный контейнер для накапливания вторичной жидкости, указанный герметичный контейнер имеет основание и верхнюю часть; впускная труба для вторичной жидкости, идущая вверх в указанный герметичный контейнер таким образом, что конец указанной впускной трубы находится внутри указанного герметичного контейнера; выпускное отверстие для выхода вторичной жидкости из указанного герметичного контейнера, которое расположено ниже, чем указанный конец указанной впускной трубы; дыхательная труба, идущая вверх в указанный герметичный контейнер таким образом, что конец указанной дыхательной трубы находится внутри герметичного контейнера и расположен выше указанного выпускного отверстия указанного насоса с автономным питанием и указанной впускной трубы, но ниже указанной верхней части указанного герметичного контейнера, противоположный конец указанной дыхательной трубы находится снаружи указанного герметичного контейнера и ниже указанного основания; и открытый контейнер, в который входит указанный противоположный конец указанной дыхательной трубы таким образом, что указанный противоположный конец может быть погружен в нагретую вторичную жидкость, накопленную в указанном открытом контейнере в процессе работы насоса; патрубок, по которому вторичная жидкость идет вверх из указанного выпускного отверстия нагревателя в указанную впускную трубу для вторичной жидкости указанного насоса с автономным питанием; патрубок, по которому вторичная жидкость поступает из выпускного отверстия указанного насоса с автономным питанием в указанное впускное отверстие для вторичной жидкости указанного бака для нагрева и хранения жидкости. Еще одним объектом настоящего изобретения является отопительная система с жидким теплоносителем, в состав которой входят нагреватель для нагрева указанной жидкости, указанный нагреватель оборудован впускным отверстием для жидкости и выпускным отверстием для жидкости; и насос с автономным питанием для подачи нагретой жидкости, указанный насос установлен выше уровня указанного выпускного отверстия нагревателя, в состав указанного насоса входят герметичный контейнер для накапливания нагретой жидкости, указанный герметичный контейнер имеет основание и верхнюю часть; впускная труба для нагретой жидкости, идущая вверх в указанный герметичный контейнер таким образом, что конец указанной впускной трубы находится внутри герметичного контейнера; выпускное отверстие для выхода нагретой жидкости из указанного герметичного контейнера, которое расположено ниже,чем указанный конец указанной впускной трубы; дыхательная труба, идущая вверх в указанный герметичный контейнер таким образом, что конец указанной дыхательной трубы находится внутри герметичного контейнера и расположен выше указанного выпускного отверстия насоса с автономным питанием и указанного конца указанной впускной трубы, но ниже указанной верхней части указанного герметичного контейнера, противоположный конец указанной дыхательной трубы находится снаружи указанного герметичного контейнера и ниже указанного основания; и открытый контейнер, в который входит указанный противоположный конец указанной дыхательной трубы таким образом, что указанный противоположный конец может быть погружен в нагретую жидкость, накопленную в указанном открытом контейнере в процессе работы насоса; и патрубок, по которому нагретая жидкость идет вверх из указанного выпускного отверстия нагревателя в указанную впускную трубу для нагретой жидкости указанного насоса с автономным питанием. Еще одним объектом настоящего изобретения является бак для нагрева и хранения жидкости, в состав которого входят бак для хранения первичной жидкости, бак для хранения имеет впускное отверстие для первичной жидкости и выпускное отверстие для первичной жидкости; и устройство для прохождения вторичной жидкости через бак для хранения изолированно от первичной жидкости, в состав устройства входят первая труба, проходящая через бак для хранения и прикрепленная одним концом к первому фитингу, расположенному на стенке бака для хранения, а вторым концом - ко второму фитингу, расположенному на стенке бака для хранения; вторая труба, проходящая через бак для хранения и прикрепленная одним концом к третьему фитингу, расположенному на стенке бака для хранения, а другим концом - к четвертому фитингу, расположенному на стенке бака для хранения; и теплообменник, расположенный внутри бака для хранения и соединенный с первой и второй трубой для обеспечения циркуляции жидкости. Еще одним объектом настоящего изобретения является отопительная система с жидким теплоносителем, в состав которой входят бак для нагрева и хранения жидкости, в состав которого входят бак для хранения первичной жидкости, бак для хранения оборудован впускным отверстием для первичной жидкости и выпускным отверстием для первичной жидкости; и устройство для прохождения вторичной жидкости, находящейся в жидком состоянии, через бак для хранения изолированно от указанной первичной жидкости, в состав устройства входят первая труба, проходящая через бак для хранения и прикрепленная одним концом к первому фитингу, расположенному на стенке бака для хранения, а вторым концом - ко второму фитингу, расположенному на стенке бака для хранения; вторая труба, проходящая через бак для хранения и прикрепленная одним концом к третьему фитингу, расположенному на стенке бака для хранения, а другим концом - к четвертому фитингу, расположенному на стенке бака для хранения; и теплообменник, расположенный внутри бака для хранения и соединенный с первой и второй трубой для обеспечения циркуляции жидкости, где как минимум один из двух фитингов (первый или второй) служит в качестве впускного отверстия для вторичной жидкости, и как минимум один из двух фитингов (третий или четвертый) служит в качестве выпускного отверстия для вторичной жидкости; нагреватель для вторичной жидкости, нагреватель имеет впускное отверстие для вторичной жидкости и выпускное отверстие для вторичной жидкости; и насос для обеспечения подачи вторичной жидкости от выпускного отверстия нагревателя к впускному отверстию вторичной жидкости бака для нагрева и хранения жидкости и от выпускного отверстия для вторичной жидкости бака для нагрева и хранения жидкости во впускное отверстие нагревателя. Еще одним объектом настоящего изобретения является отопительная система с жидким теплоносителем, в состав которой входят бак для нагрева и хранения жидкости, в состав которого входят бак для хранения первичной жидкости, бак для хранения оборудован впускным отверстием для первичной жидкости и выпускным отверстием для первичной жидкости; и устройство для прохождения вторичной жидкости, находящейся в жидком состоянии, через бак для хранения изолированно от первичной жидкости, в состав устройства входят первая труба, проходящая через бак для хранения и прикрепленная одним концом к первому фитингу, расположенному на стенке бака для хранения, а вторым концом - ко второму фитингу, расположенному на стенке бака для хранения; вторая труба, проходящая через бак для хранения и прикрепленная одним концом к третьему фитингу, расположенному на стенке бака для хранения, а другим концом - к четвертому фитингу, расположенному на стенке бака для хранения; и теплообменник, расположенный внутри бака для хранения и соединенный с первой и второй трубой для обеспечения циркуляции жидкости, где как минимум один из двух фитингов (первый или второй) служит в качестве впускного отверстия для вторичной жидкости, и как минимум один из двух фитингов (третий или четвертый) служит в качестве выпускного отверстия для вторичной жидкости; нагреватель для вторичной жидкости, нагреватель оборудован впускным и выпускным отверстиями, выпускное отверстие располагается выше бака для нагрева и хранения жидкости; обратный патрубок для перемещения вторичной жидкости от отверстия для вторичной жидкости, сделанного в баке для нагрева и хранения жидкости, к впускному отверстию нагревателя; насос с автономным питанием для вторичной жидкости, насос располагается выше уровня выпускного отверстия нагревателя, в состав насоса входят герметичный контейнер для накапливания вторичной жидкости, герметичный контейнер имеет основание и верхнюю часть; впускная труба для вторичной жидкости, идущая вверх в герметичный контейнер таким образом,что конец впускной трубы находится внутри герметичного контейнера; выпускное отверстие для выхода вторичной жидкости из герметичного контейнера, которое расположено ниже, чем конец впускной трубы; дыхательная труба, идущая вверх в герметичный контейнер таким образом, что конец дыхательной трубы находится внутри герметичного контейнера и расположен выше выпускного отверстия насоса с автономным питанием и конца впускной трубы, но ниже внутренней стороны верхней части герметичного контейнера, противоположный конец дыхательной трубы находится снаружи герметичного контейнера и располагается ниже основания; и открытый контейнер, в который входит противоположный конец указанной дыхательной трубы таким образом, что противоположный конец может быть погружен в нагретую вторичную жидкость, накопленную в открытом контейнере в процессе работы насоса; патрубок,по которому вторичная жидкость идет вверх из выпускного отверстия нагревателя в трубу для вторичной жидкости насоса с автономным питанием; и патрубок, по которому вторичная жидкость течет из выпускного отверстия насоса с автономным питанием во впускное отверстие для вторичной жидкости указанного бака для нагрева и хранения жидкости. Еще одним объектом настоящего изобретения является отопительная система с жидким теплоносителем, в состав которой входят бак для хранения первичной жидкости, бак для хранения оборудован впускным отверстием для первичной жидкости и выпускным отверстием для первичной жидкости; и устройство для прохождения вторичной жидкости через бак для хранения изолированно от первичной жидкости, в состав устройства входят первая труба, проходящая через бак для хранения и прикрепленная одним концом к первому фитингу, расположенному на стенке бака для хранения, а вторым концом - ко второму фитингу, расположенному на стенке бака для хранения; вторая труба, проходящая через бак для хранения и прикрепленная одним концом к третьему фитингу, расположенному на стенке бака для хранения, а другим концом - к четвертому фитингу, расположенному на стенке бака для хранения; и теплообменник, расположенный внутри бака для хранения и соединенный с первой и второй трубой для обеспечения циркуляции жидкости, где как минимум один из двух фитингов (первый или второй) служит в качестве впускного отверстия для вторичной жидкости, и как минимум один из двух фитингов (третий или четвертый) служит в качестве выпускного отверстия для вторичной жидкости; нагреватель для вторичной жидкости, нагреватель оборудован впускным и выпускным отверстиями для вторичной жидкости, впускное отверстие для вторичной жидкости располагается ниже выпускного отверстия для вторичной жидкости бака для нагрева и хранения жидкости, выпускное отверстие для вторичной жидкости нагревателя располагается ниже впускного отверстия для вторичной жидкости бака для нагрева и хранения жидкости; патрубок, по которому вторичная жидкость течет из выпускного отверстия для вторичной жидкости нагревателя во впускное отверстие для вторичной жидкости бака для нагрева и хранения жидкости; и патрубок, по которому вторичная жидкость течет из выпускного отверстия для вторичной жидкости бака для нагрева и хранения жидкости во впускное отверстие для вторичной жидкости нагревателя. Другие объекты и особенности настоящего изобретения станут очевидны для специалистов в данной области после изучения следующего описания конкретных вариантов осуществления настоящего изобретения в совокупности с соответствующими фигурами. Краткое описание чертежей На фигурах представлены примеры осуществления данного изобретения: фиг. 1 - схема: пример отопительной системы с жидким теплоносителем, где насос с автономным питанием используется для подачи нагретой жидкости и бак для нагрева и хранения жидкости, вид сбоку; фиг. 2 - схема, на которой показан насос с фиг. 1 при расширении нагретой жидкости; фиг. 3 - схема, на которой показано насосное устройство с фиг. 1 при сжатии нагретой жидкости; фиг. 4 - поперечное сечение бака для нагрева и хранения жидкости, используемого в отопительной системе с жидким теплоносителем, альтернативной для представленной на фиг. 1; фиг. 5 - аксонометрическое изображение бака для хранения с фиг. 4; фиг. 6 - поперечное сечение бака для нагрева и хранения жидкости, используемого в отопительной системе с жидким теплоносителем, альтернативной для представленной на фиг. 1; фиг. 7 - аксонометрическое изображение бака для хранения с фиг. 6; фиг. 8 - поперечное сечение отопительной системы с жидким теплоносителем, альтернативный вариант осуществления; фиг. 9 - схема еще одного варианта исполнения отопительной системы с жидким теплоносителем, в которой используется бак для нагрева и хранения жидкости с фиг. 1 и не требуется насос, вид сбоку; фиг. 10 - показан бак для нагрева и хранения жидкости, внутреннее устройство которого отличается от бака на фиг. 1; фиг. 11 - схема, на которой показан насос, альтернативный насосу на фиг. 1. Подробное описание изобретения На фиг. 1 схематически показан вид сбоку варианта отопительной системы с жидким теплоносителем 10, подходящей для нагревания первичной жидкости (например, воды для личного потребления), в процессе работы. Система 10 включает в себя нагреватель 12 для нагрева вторичной жидкости, насос с автономным питанием 14 для подачи нагретой вторичной жидкости (далее для удобства используется термин "насос 14"), и бак для нагрева и хранения жидкости 16, в котором содержится теплообменник 46(далее используется термин "бак для нагрева/хранения 16"). Нагреватель 12, насос 14 и теплообменник 46, расположенный внутри бака для нагрева/хранения 16, соединены таким образом, что образуют петлю внутри системы 10, т.е. замкнутый контур, по которой может циркулировать вторичная жидкость. Относительные размеры нагревателя 12, насоса 14 и бака для нагрева/хранения 16 на фиг. 1 представлены не в масштабе. Например, насос 14 может быть много меньше нагревателя 12 и бака для нагрева/хранения 16. В качестве нагревателя 12 может использоваться устройство, подходящее для нагрева жидкости,например панель солнечных элементов или газовый нагреватель. В его состав входит резервуар (намеренно не показан), в котором содержится вторичная жидкость для нагревания. В качестве вторичной жидкости может использоваться жидкость, точка замерзания которой ниже, чем у воды, например этиленгликоль или раствор этилового спирта. Данные жидкости могут применяться в случае, если в качестве нагревателя 12 используется панель солнечных элементов, таким образом снижается вероятность повреждения панели (которая может состоять из множества вакуумированных стеклянных трубок) при замерзании в условиях холодного климата. Вторичная жидкость, нагретая нагревателем 12, имеет тенденцию к подъему и поэтому движется вверх в насос 14 через патрубок 17 и впускную трубу 18. Насос 14 представляет собой устройство, используемое для подачи нагретой вторичной жидкости в теплообменник 46, расположенный внутри бака для нагрева/хранения жидкости 16, который располагается ниже выпускного отверстия нагревателя 12. Насос 14 является насосом с автономным питанием, т.е. ему для подачи нагретой жидкости не требуется внешний источник энергии. Насос 14 состоит из герметичного контейнера 20, выполненного из жесткого материала, подходящего для накапливания нагретой вторичной жидкости, например из стекла или стали. Герметичный контейнер может иметь теплоизоляцию (например, вакуумную теплоизоляцию). Контейнер имеет основание 22, которое в проиллюстрированном варианте осуществления изобретения является практически плоским (в других вариантах осуще-4 018872 ствления изобретения оно не обязательно может быть плоским), и верхнюю часть 23. Впускная труба 18 направлена вверх и через основание 22 входит внутрь герметичного контейнера 20, таким образом конец впускной трубы 24 находится внутри контейнера 20. Выпускное отверстие 28 для выхода нагретой жидкости из контейнера 20 (причем в проиллюстрированном варианте осуществления изобретения форма выпускного отверстия совпадает с формой выпускной трубы 30) располагается ниже конца 24 впускной трубы 18. Патрубок 31 соединяет другой конец выпускной трубы 30 с впускным отверстием бака для нагрева/хранения жидкости 16. Дыхательная труба 32 направлена вверх и через основание 22 входит внутрь контейнера 20 таким образом, что конец дыхательной трубы 34 находится внутри контейнера и располагается выше, чем выпускная труба 28 и конец 24 впускной трубы 18. Конец 34 также находится на расстоянии от внутренней стороны верхней части 23 контейнера 20 таким образом, чтобы сохранить объем газа 60 (например, воздух и вторичная жидкость в газообразном состоянии или в виде пара) выше уровня жидкости внутри контейнера 20 в процессе работы насоса 14. Противоположный конец 36 дыхательной трубы 32 находится снаружи контейнера 20, ниже основания 22. Конец 36 погружен в открытый (т.е. открытый в атмосферу) контейнер 38, в котором накапливается вторичная жидкость, причем ее уровень может изменяться в процессе работы. Конец 36 располагается ниже края 37 контейнера 38, таким образом, конец 36 может быть погружен в жидкость в процессе работы насоса 14. Это свойство способствует ограничению испарения нагретой вторичной жидкости из системы 10. Система 10 может, тем не менее, работать в течение некоторого времени (например, во время запуска), даже если конец 36 не погружен в жидкость. Контейнер 38 может иметь изоляцию. Основание 22 герметичного контейнера 20 может быть круглым. В этом случае точки, в которых впускная труба 18, выпускная труба 30 и дыхательная труба 32 проходят сквозь основание 22, могут быть расположены в вершинах условного равностороннего треугольника, наложенного на основание 22. Бак для нагрева/хранения жидкости 16 используется для хранения первичной жидкости (в данном случае воды), которая будет нагреваться вторичной жидкостью посредством теплообменника. Бак для нагрева/хранения жидкости 16 включает в себя бак 39 для первичной жидкости. Бак 39 имеет впускное отверстие 40 для поступления первичной жидкости, которая будет нагреваться, и выпускное отверстие 42 для выхода нагретой первичной жидкости. Бак для хранения 39 также включает в себя устройство, по которому вторичная жидкость протекает через бак. Устройство включает в себя первую трубу 48 и вторую трубу 50, идущую через бак для хранения 39. Один конец первой трубы 48 прикреплен к первому фитингу 52, распложенному на стенке бака 39, другой конец первой трубы 48 прикреплен ко второму фитингу 54, расположенному на стенке бака 39. Аналогично, один конец второй трубы 50 прикреплен к третьему фитингу 58, расположенному на стенке бака 39, другой конец второй трубы 50 прикреплен к четвертому фитингу 60, расположенному на стенке. Трубы 48 и 50 в настоящем варианте осуществления изобретения расположены параллельно, хотя данное условие не является обязательным. В проиллюстрированном варианте осуществления изобретения первый и третий фитинги 52 и 58 расположены на одной стенке бака 39, в то время как второй и четвертый фитинги 54 и 60 расположены на противоположной стенке. Данное условие не является обязательным для всех вариантов осуществления изобретения. Теплообменник 46 расположен внутри бака 39 и соединяет трубы 48 и 50, обеспечивая тем самым циркуляцию жидкости. Теплообменник 46 служит для передачи тепла от вторичной жидкости, проходящей сквозь него, к первичной жидкости, содержащейся в баке 39. Теплообменник 46, проиллюстрированный на фиг. 1, имеет множество ребер радиатора, но в альтернативных вариантах осуществления изобретения может иметь другие формы (например, форму спирали). В варианте осуществления изобретения, представленном на фиг. 1, конструкция, состоящая из труб 48 и 50 и теплообменника 46, имеет Н-образную форму (или N-образную форму, как будет представлено ниже). Выполнение данного условия не обязательно для других вариантов осуществления изобретения. Например, если трубы 48, 50 не являются, по существу, параллельными или если теплообменник 46 не является, по существу, прямым, форма данной конструкции может отличаться от Н-образной или Nобразной формы. Части трубы 48, которые находятся выше и ниже теплообменника 46, показанные на фиг. 1, упоминаются соответственно как ответвление 64 и ответвление 68 трубы 48. Части трубы 50, которые находятся выше и ниже теплообменника 46, показанные на фиг. 1, упоминаются соответственно как ответвление 70 и ответвление 72 трубы 50. Длина ответвлений 64 и 68 не должна быть одинаковой,соответственно длина ответвлений 70 и 72 также не должна быть одинаковой. Т.е. не требуется располагать теплообменник 46 по центру внутри бака 39. Например, теплообменник 46 может быть расположен ближе ко дну бака 39, чем к его верхней части (по направлением установки бака 39). Трубы 48 и 50 придают устойчивость конструкции теплообменника 46 благодаря тому, что они установлены перпендикулярно относительно вытянутого бака для нагрева/хранения жидкости 16, показанного на фиг. 1, и закреплены в стенках бака 39. Данная конструкция ограничивает любые вибрации теплообменника 46, которые могут возникнуть во время его использования, и таким образом, уменьшается риск повреждения конструкции (например, протечка из-за трещин) бака для нагрева/хранения жидкости 16. Трубы 48, 50 и теплообменник 46 используются для вторичной жидкости, которая должна проте-5 018872 кать через бак для хранения 39 изолированно от первичной жидкости, находящейся в этом баке. Изоляция помогает избежать попадания вторичной жидкости в первичную (и наоборот). Также данная конструкция позволяет, при необходимости, подавать в бак 39 давление от сети коммунального водоснабжения без риска повреждения нагревателя 12 или насоса 14. Все фитинги 52, 54, 58 и 60 могут быть изготовлены, например, из меди или нержавеющей стали. В настоящем варианте осуществления изобретения все фитинги имеют резьбу для обеспечения водонепроницаемого соединения с резьбовым концом патрубка (например, соединение патрубка 31 с фитингом 52) или водонепроницаемого закрывания фитинга с помощью резьбовой крышки (например, закручивание крышки 56 в фитинг 54) с внешней стороны бака 39. Решение о том, какие фитинги бака 39 должны быть закрыты крышками, а какие фитинги будут соединены с патрубками для поступления вторичной жидкости, может приниматься потребителем на основании, например, выбора направления установки бака для нагрева/хранения жидкости 16 в жилом помещении потребителя. Обычно крышкой закрывается первый или второй фитинг - 52 или 54, и третий или четвертый фитинг - 58 или 60. Незакрытый крышкой фитинг 52 или 54 затем соединяется с патрубком 31, идущим от насоса 14, а не закрытый крышкой фитинг 58 или 60 соединяется с обратным патрубком 80. Данная схема обеспечивает движение вторичной жидкости через теплообменник 46. Например, на фиг. 1, фитинги 54 и 60 закрыты крышками 56 и 62 соответственно. Маловероятно, хотя возможно, что оба фитинга 52 и 54 не будут закрыты крышками и будут соединены таким образом, что вторичная жидкость будет поступать из патрубка 31 через оба фитинга (например, через Т-образный или Y-образный соединитель) и/или оба фитинга 58 и 60 не будут закрыты крышками и будут соединены с обратным патрубком 80 (например, через Т-образный или Y-образный соединитель). В некоторых вариантах осуществления изобретения фитинги для уменьшения вероятности протечки могут быть закрыты постоянно (например, заварены на заводе) в отличие от фитингов со съемными крышками. В проиллюстрированном варианте осуществления изобретения ответвление 70, по которому вторичная жидкость покидает бак 39, окружает изоляция 74. Данная изоляция 74 предохраняет вытекающую вторичную жидкость, температура которой ниже по сравнению с температурой, которая была у нее при протекании через фитинг 52, от потери тепла в окружающей первичной жидкости, находящейся внутри бака 16, при вытекании из бака. Ответвление 72 аналогично окружено изоляцией 76. Причина в том, что в некоторых вариантах установки бака для нагрева/хранения жидкости 16 вторичная жидкость может вытекать из Н-образной конструкции через фитинг 62 вместо фитинга 58. Бак 39 может быть полностью заполнен первичной жидкостью в процессе использования (например, если бак подвержен воздействию давления коммунальной сети водоснабжения) или только частично заполнен первичной жидкостью (если бак 39 открыт в атмосферу и, соответственно, не подвергается воздействию давления коммунальной сети водоснабжения). Через обратный патрубок 80 вторичная жидкость вытекает из бака для нагрева/хранения жидкости 16 и, возвращаясь в нагреватель 12, проходит через фитинг 58, завершая, таким образом, замкнутый цикл. Все патрубки/трубы 17, 31, 32 и 80 имеют изоляцию, которая предотвращает потерю тепла в окружающую среду. Насос 14 и бак для нагрева/хранения 16 также имеют изоляцию, хотя она не показана на фиг. 1. Во время работы вторичная жидкость нагревается нагревателем 12. Нагретая вторичная жидкость расширяется и поднимается через изолированный патрубок 17 во впускную трубу 18, расположенную внутри контейнера 20. В процессе работы уровень вторичной жидкости 26 внутри контейнера 20 может быть выше или ниже конца 24 впускной трубы 18. Высота уровня жидкости 26 может изменяться в зависимости от множества факторов, включая имеющуюся температуру вторичной жидкости внутри системы 10, которая со временем может меняться. Это может быть связано с тем, что нагреватель 12 может менять со временем температуру нагрева. Например, если в качестве нагревателя 12 используется панель солнечных элементов, то степень нагрева может быть выше в солнечную погоду и ниже в облачную. На фиг. 2 показан уровень вторичной жидкости 26 внутри контейнера 20, когда вторичная жидкость внутри системы 10 нагрелась до очень высокой температуры. Уровень вторичной жидкости 26 повысился по сравнению с уровнем, показанным на фиг. 1, в результате расширения вторичной жидкости внутри системы 10. При возрастании уровня вторичной жидкости 26 в результате ее расширения объем газа 60 над нагретой вторичной жидкостью внутри бака 20 (в качестве газа может использоваться атмосферный воздух или другой газ, смешанный с газообразной вторичной жидкостью) уменьшается. В результате увеличивается давление газа, поскольку контейнер 20 герметичен. Под воздействием данного повышенного давления некоторое количество газа направляется вниз через дыхательную трубу 32. Если давление газа достаточно, направленный вниз газ может достичь нижнего конца 36 трубы 32 и выйти из него, и затем подняться в виде пузырей через вторичную жидкость, находящуюся внутри открытого контейнера 38. Хотя уровень вторичной жидкости 26 внутри контейнера 20, в некоторых случаях, может быть выше конца 34 дыхательной трубы 32, это явление будет временным, поскольку вторичная жидкость будет стекать вниз по трубе 32 в открытый контейнер 38 до тех пор, пока уровень жидкости 26 в контейнере 20 не упадет до уровня высоты конца 34. На фиг. 3 показан уровень вторичной жидкости 26 внутри контейнера 20, когда вторичная жидкость внутри системы 10 остыла. Уровень 26 понизился вследствие сжатия вторичной жидкости внутри системы 10. В результате падения уровня вторичной жидкости 26 увеличивается объем газа 60 внутри бака 20,находящегося над вторичной жидкостью. В результате давление газа внутри контейнера 20 уменьшается. Это приводит к всасыванию газа из дыхательной трубы 32 назад в контейнер 20. Это также может привести к втягиванию вторичной жидкости из открытого контейнера 38 в нижний конец 36 дыхательной трубы 32 (как показано на фиг. 3). Маловероятно и нежелательно, чтобы вторичная жидкость полностью втягивалась из открытого контейнера 38 назад через трубу 32 в контейнер 20, поскольку это может вызвать нежелательное охлаждение вторичной жидкости, находящейся в контейнере 20. Другим фактором,способствующим втягиванию газа и/или вторичной жидкости через дыхательную трубу 32, может являться затекание некоторого количества охлаждающей вторичной жидкости во впускную трубу 18. В ходе работы факторы могут меняться в зависимости от изменения относительной температуры вторичной жидкости в различных точках внутри системы 10. Периодические выпуск и втягивание газа и жидкости через трубу 32 в процессе нагревания и охлаждения жидкости в системе 10 является причиной, по которой труба 32 называется "дыхательной трубой". После выхода из насоса 14, нагретая вторичная жидкость течет вниз через изолированный патрубок 31 и через фитинг 52 (который в данном случае служит в качестве впускного отверстия для вторичной жидкости). В данном случае вторичная жидкость будет протекать через Н-образную конструкцию, образованную трубами 48, 50 и теплообменником 46, следующим образом нагретая вторичная жидкость поступает в ответвление 64 через фитинг 52, протекает через теплообменник 46 в ответвление 70, и покидает ответвление 70 (и Н-образную конструкцию в целом) через фитинг 58. Следует иметь в виду, что поток вторичной жидкости в ответвлениях 68 и 72 может быть ограничен или совсем отсутствовать в соответствии с особенностями данной компоновки. Нагретая вторичная жидкость, находящаяся в ответвлении 64 и в теплообменнике 46, отдает свое тепло первичной жидкости, которая находится в баке 39. Охлажденная вторичная жидкость возвращается в нагреватель 12 через изолированный обратный патрубок 80. В нагревателе 12 вторичная жидкость снова нагревается, и цикл начинается снова. Преимущественно, насос 14 обеспечивает циркуляцию нагретой вторичной жидкости по замкнутому контуру внутри системы 10 без использования внешнего источника энергии, хотя бак для нагрева/хранения жидкости 16 расположен ниже выпускного отверстия нагревателя 12. В случае, когда в качестве нагревателя 12 используется панель солнечных элементов, можно монтировать панель с внешней стороны здания (например, на крыше), при этом бак для нагрева/хранения жидкости 16 располагается ниже панели внутри здания (например, на чердаке). При этом неприглядные, неустойчивые баки для хранения воды могут быть скрыты от посторонних глаз, а также отсутствует необходимость потребления электроэнергии. Кроме того, поскольку бак располагается внутри здания, уменьшаются потери тепла вследствие воздействия условий окружающей среды (например, при низкой температуре воздуха на улице). А также размещение оборудования данным способом может решить проблему повреждений в результате замерзания панели солнечных элементов, которое может произойти в условиях холодного климата. Дело в том, что температура первичной жидкости, находящейся в баке для хранения, будет, как минимум, равна температуре внутри здания, в котором установлен бак. Теплая первичная жидкость, находящаяся в баке, будет, в свою очередь, греть вторичную жидкость, находящуюся внутри теплообменника 46, заставляя ее двигаться вверх в нагреватель (панель солнечных элементов) 12 и заменять холодную вторичную жидкость, остывшую под воздействием наружной температуры воздуха. Эта циркуляция жидкости предохраняет вторичную жидкость, находящуюся внутри панели солнечных элементов, от замерзания, и соответственно предотвращает дорогостоящие повреждения в результате замерзания. Тоже самое справедливо для насоса 14, в который также может подняться теплая вторичная жидкость и предотвратить повреждения насоса от замерзания. Насос 14 может быть установлен в помещении или снаружи при условии, что его высота в совокупности с другими компонентами системы соответствует указанному выше. Следует иметь в виду, что хотя система 10 описывается выше как система для нагревания первичной жидкости (например, воды) с помощью вторичной жидкости (например, этиленгликоля), она также может использоваться для нагревания газа с помощью вторичной жидкости. Соответственно, система 10 может быть также описана как "нагревательная система с жидким теплоносителем". Кроме того, бак для нагрева и хранения жидкой субстанции 16 может использоваться для нагревания первичной жидкой субстанции с помощью вторичной жидкой субстанции, которая является газом, а не жидкостью. Специалистам в данной области следует иметь в виду, что можно выполнять изменения вышеописанного варианта осуществления изобретения, не отклоняясь от сущности данного изобретения. Например, можно оборудовать открытый контейнер 38 вторичным теплообменником, объединенным с баком для хранения/нагрева жидкости 16, в связи с этим отпадает необходимость в использовании отдельного контейнера 38. Вторичный теплообменник предназначен для приема слитой вторичной жидкости внутри бака 39 изолированно от первичной жидкости. Данная конструкция проиллюстрирована на фиг. 4 и 5. На фиг. 4 и 5 показано соответственно поперечное сечение и аксонометрическое изображение альтернативного бака для нагрева/хранения жидкости 116. Н-образная конструкция, образованная трубами 48, 50 и теплообменником 46 и представленная на фиг. 1, опущена на данных фигурах для обеспечения ясности. Представленный на фиг. 4 и 5 вторичный теплообменник 200 используется аналогично открытому контейнеру 38 с фиг. 1, однако при этом отпадает необходимость использования отдельного контейнера. Теплообменник 200 также используется для передачи тепла от любой слитой вторичной жидкости 206 и газа, вышедшего из насоса 14 через дыхательную трубу 32 во время работы, первичной жидкости, находящейся в баке 116. Вторичный теплообменник 200, таким образом, играет роль теплообменника 46, который может быть назван "первичным" теплообменником при нагревании первичной жидкости. Теплообменник 200 имеет открытый верхний конец 201 (см. фиг. 4) и нижний конец 208 (см. фиг. 4 и 5). Открытый верхний конец 201 может быть выполнен заподлицо с верхней частью бака 116. Нижний конец 208 располагается на дне или рядом с дном бака 116. Вариант теплообменника 200 оборудован набором радиальных ребер в форме колец для облегчения теплообмена с первичной жидкостью. Патрубок для вторичной жидкости (в данном случае это дыхательная труба 32) входит во вторичный теплообменник 200 ниже его открытого верхнего конца 201. В проиллюстрированном варианте осуществления изобретения нижний конец 36 дыхательной трубы 32 располагается немного выше нижнего конца 208 теплообменника 200. Конец 36 может быть погружен в жидкость во время работы системы, как показано на схеме. Следует обратить внимание, что на фиг. 4 и 5 позиции патрубка 31 и дыхательной трубы 32 поменяны местами относительно друг друга; это сделано для того, чтобы теплообменник 200 и Н-образная(или N-образная) конструкция первичного теплообменника не мешали друг другу. В данном случае необходимо соответственно изменить положение выпускной трубы 30 и дыхательной трубы 32 относительно друг друга в насосе 14, как, например, показано на фиг. 8. Для ограничения нежелательного охлаждения вторичной жидкости внутри теплообменника 200,которая может, в свою очередь, охладить первичную жидкость, находящуюся внутри бака 116, крышка 202, окружающая дыхательную трубу 32, закрывает открытый верхний конец 201 теплообменника 200. Крышка 202 не является герметичной крышкой. Отверстия 204 (фиг. 5), выполненные по периметру круглой крышки, обеспечивают прохождение газа. Это предотвращает полную герметизацию теплообменника 200 от поступления атмосферного воздуха. Крышка может быть выполнена из изолирующего материала, например из пенополистирола Styrofoam. В другом варианте, когда бак для нагрева/хранения жидкости открыт в атмосферу, а первичная и вторичная жидкая субстанция являются одной и той же жидкостью, то можно не использовать отдельный открытый контейнер 38, поскольку сам бак выполняет функции открытого контейнера 38 в дополнение к своим основным функциям в качестве бака (т.е. одна конструкция выполняет обе функции). Это проиллюстрировано на фиг. 6 и 7. На фиг. 6 и 7 показаны соответственно поперечное сечение и аксонометрическое изображение альтернативного варианта бака для нагрева/хранения жидкости 216. Для внесения ясности Н-образная (илиN-образная) конструкция, включающая теплообменник 46, снова не показана на данной схеме. Как и на фиг. 4 и 5, позиции патрубка 31 и дыхательной трубы 32 поменяны местами относительно друг друга, это сделано для того, чтобы дыхательная труба 32 и Н-образная (или N-образная) конструкция не мешали друг другу. Необходимо соответственно изменить положение выпускной трубы 30 и дыхательной трубы 32 относительно друг друга в насосе 14 (например, как на фиг. 8). Первичная жидкость для нагревания поступает в бак для хранения 216, показанный на фиг. 6 и 7, через первую трубу 40, нагретая первичная жидкость покидает бак 216 через вторую трубу 42. Бак 216 открыт в атмосферу, что обеспечивается отверстием 299. В результате, не требуется всегда полностью заполнять бак 216 первичной жидкостью. Труба для слива вторичной жидкости, которой в проиллюстрированном варианте осуществления изобретения является нижняя часть дыхательной трубы 32, вставлена внутрь бака для хранения 39. Открытый конец 36 трубы 32 располагается выше дна указанного бака для хранения, например, на незначительном расстоянии от дна, и контактирует с жидкостью, находящейся в баке для хранения 39. В процессе работы этот конец 36 должен оставаться ниже уровня первичной жидкости, находящейся в баке 216, для ограничения выпаривания жидкости из замкнутого жидкого контура, при этом насос 14 может продолжать работать даже, если уровень первичной жидкости на некоторое время станет ниже уровня конца 36. Следует заметить, поскольку дыхательная трубка 32 непосредственно контактирует с жидкостью, находящейся внутри бака 216, вторичная жидкость, циркулирующая по замкнутому контуру, образованному нагревателем 12, насосом 14 и теплообменником 46 должна быть такой же, что и первичная жидкость, находящаяся внутри бака 216, поскольку может произойти смешивание двух жидкостей. В некоторых случаях в помещениях потребителя может быть недостаточно места для размещения бака для нагрева/хранения жидкости 16 в горизонтальном положении, как показано на фиг. 1. В этих случаях для потребителя может быть удобнее размещать бак для нагрева/хранения жидкости 16 в вертикальном положении. Подобная компоновка показана на фиг. 8. На фиг. 8 показана отопительная система с жидким теплоносителем 100. Система 100 аналогична системе 10, представленной на фиг. 1, с двумя исключениями. Во-первых, изменено положение выпускной трубы 30 и дыхательной трубы 32 относительно друг друга в насосе 14 по сравнению с конструкцией, представленной на фиг. 1. Таким образом, просто показан альтернативный вариант исполнения насо-8 018872 са 14. Во-вторых, бак для нагрева/хранения жидкости 16 установлен в вертикальном положении на торец. Это привело к уменьшению площади, занимаемой баком 16, что может быть полезным для некоторых потребителей. Для упрощения соединения бака 16, расположенного вертикально, с остальной частью системы 100, крышка 56, которая была установлена на фитинге 54 на фиг. 1, на фиг. 8 была перенесена на фитинг 52, а патрубок 31 присоединен к фитингу 54. Другая крышка 62 оставлена на месте на фитинге 60. Если фитинги закрыты подобным образом, то следует иметь в виду, что поток нагретой вторичной жидкости будет двигаться через Н-образную конструкцию иначе, чем показано на фиг. 1, т.е. следующим образом: нагретая вторичная жидкость поступает в ответвление 68 через фитинг 54 (а не в ответвление 64 через фитинг 52), через теплообменник 46 протекает в ответвление 70 и покидает ответвление 70 через фитинг 58. Следует иметь в виду, что в данном варианте конструкции поток вторичной жидкости через ответвления 64 и 72 ограничен или совсем отсутствует. Таким образом, система 100,представленная на фиг. 8, показывает, что потребитель может легко изменять конфигурацию бака для нагрева/хранения жидкости 16 и использовать по своему усмотрению один из фитингов 52 или 54 в качестве впускного отверстия для вторичной жидкости и один из фитингов 56 или 58 в качестве выпускного отверстия для вторичной жидкости в зависимости от удобства или необходимости, связанной с ограничением пространства для установки. Может потребоваться закрыть фитинги, расположенные на противоположных сторонах бака 16, с помощью крышек (т.е. фитинг 54 и фитинг 58, или фитинг 52 и фитинг 60) для ограничения длины патрубка, необходимого для соединения бака 116 с остальными компонентами системы (т.е. с нагревателем 12 и насосом 14), и для ограничения количества отводов или колен у патрубков. На фиг. 8 показан бак для нагрева/хранения жидкости 16, который стоит на стенке бака 39,смежной с основанием, на котором был установлен бак, показанный на фиг. 1. Смежная стенка занимает меньшую площадь, чем основание. Нет необходимости в том, чтобы все варианты исполнения бака для нагрева/хранения жидкости 16 могли быть установлены в различных направлениях. Существует возможность использования бака для нагрева и хранения жидкости 16, показанного на фиг. 1, в отопительных системах с жидким теплоносителем, не имеющих насоса с автономным питанием,подобного насосу 14. Такой альтернативный вариант использования бака 16 показан на фиг. 9. На фиг. 9 схематически показан вид сбоку альтернативной отопительной системы с жидким теплоносителем 900 в процессе работы. Система 900 предназначена для нагревания первичной жидкости, такой как вода для личного потребления. Система 900 включает в себя солнечный нагреватель 902 для нагревания вторичной жидкости и бак для нагрева и хранения жидкости 16, расположенный над нагревателем 902. Бак 16 в значительной степени соответствует ранее описанному, за несколькими исключениями. Во-первых, крышка 56 используется для закрывания фитинга 52 (а не фитинга 54). Во-вторых, снята крышка 62, а для закрывания фитинга 58 используется другая крышка 962 (фитинг 60 остается открытым). В крышке 962 имеется маленькое отверстие 964, которое можно назвать " дыхательное отверстие",поскольку оно обеспечивает поступление газа из атмосферы/выхода газа в атмосферу, поскольку вторичная жидкость, содержащаяся внутри теплообменника 46, расширяется и сжимается. Солнечный нагреватель 902 и теплообменник 46, расположенные внутри бака 16, соединены таким образом, что образуется замкнутый контур, по которому может циркулировать вторичная жидкость. Одна или обе крышки 56 и 962 могут быть съемными (например, резьбовыми), для того чтобы упростить процесс добавления вторичной жидкости в замкнутый контур, например при первоначальном наполнении или при испарении жидкости. Солнечный нагреватель 902 представляет собой обычный солнечный нагреватель, который можно купить. Нагреватель 902 включает в себя резервуар 912 для вторичной жидкости. В резервуаре имеется впускное отверстие для вторичной жидкости 910 и выпускное отверстие для вторичной жидкости 908. Впускное отверстие 910 соединено с патрубком 906, другой конец которого соединен с фитингом 60,обеспечивая, тем самым, циркуляцию жидкости. Выпускное отверстие 908 соединено с патрубком 904,другой конец которого соединен с фитингом 54, обеспечивая тем самым, циркуляцию жидкости. Нагреватель 902 также включает в себя панель солнечных элементов 914, которая собирает энергию солнца для нагревания вторичной жидкости. Панель солнечных элементов 914 может быть плоской и иметь,например, ряд вертикально направленных ячеек или вертикально направленных вакуумированных стеклянных трубок. Во время работы солнечная энергия нагревает вторичную жидкость, находящуюся внутри панели 914. Нагретая жидкость расширяется и поднимается естественным путем в резервуар 912. Нагретая вторичная жидкость затем покидает резервуар через выпускное отверстие 908, идет вверх через патрубок 904 и через фитинг 54 поступает в бак 16. В проиллюстрированном варианте осуществления изобретения фитинг 54 служит в качестве впускного отверстия для вторичной жидкости бака 16. Затем вторичная жидкость протекает через ответвление 68 трубы 48 и попадает в теплообменник 46. Теплообменник 46 передает тепло от вторичной жидкости к первичной жидкости, находящейся внутри бака 16. Затем вторичная жидкость вытекает из теплообменника 46 в ответвление 72 трубы 50 и покидает бак 16 через фитинг 60. В проиллюстрированном варианте осуществления изобретения фитинг 60 служит в качестве выпускного отверстия для вторичной жидкости бака 16. Из него остывшая вторичная жидкость течет вниз через патрубок 906 и впускное отверстие 910 обратно в резервуар 912, затем вниз в вакуумирован-9 018872 ные трубки 914, и цикл начинается заново. Как указано выше, устройство теплообменника в некоторых вариантах исполнения бака для нагрева и хранения жидкости 16 может иметь N-образную форму. Такой вариант исполнения проиллюстрирован на фиг. 10. По данной фигуре бак для нагрева/хранения жидкости 316 включает в себя бак для хранения первичной жидкости 339, оборудованный впускным отверстием 340 для первичной жидкости, которая будет нагреваться, и выпускным отверстием 342 для нагретой первичной жидкости. Устройство для прохождения вторичной жидкости через бак включает в себя первую и вторую трубы 348 и 350, идущие через бак для хранения 339 и прикрепленные к фитингам 352, 354 и 358, 360 (соответственно), по аналогии с трубами 48 и 50, показанными на фиг. 1. В проиллюстрированном варианте осуществления изобретения фитинги 354 и 360 закрыты крышками 356 и 362 соответственно. Теплообменник 346 располагается внутри бака 339 и соединен с трубами 348 и 350 для обеспечения циркуляции жидкости. Соединение теплообменника 46 с трубой 348 располагается ближе к фитингу 352, чем к фитингу 354, в то время как его соединение с трубой 350 располагается ближе к фитингу 360, чем к фитингу 358. В результате ответвление 364 трубы 348 короче ответвления 368, а ответвление 370 трубы 350 (с изоляцией 375) длиннее ответвления 372. Таким образом, образуется N-образная форма конструкции теплообменного устройства. Касательно насоса 14, для всех вариантов осуществления изобретения не является обязательным,чтобы каждая из труб - впускная труба 18, выпускная труба 30 и дыхательная труба 32 - проходили через основание 22 герметичного контейнера 20. В некоторых вариантах осуществления изобретения одна или несколько труб могут проходить через стенку герметичного контейнера 20. В этом случае труба может быть расположена под углом к вертикали, по крайней мере, в точке, в которой она проходит через стенку контейнера 20. В некоторых вариантах осуществления изобретения выпускное отверстие 28 насоса 14 может быть заподлицо с основанием 22 герметичного контейнера 20 и не продлеваться внутрь контейнера 20. Возможно также, что различные трубы и патрубки, направленные вниз от основания 22 насоса 14, могут быть отсоединяемыми от основания 22 (например, резьбовыми) для обеспечения удобства сборки/разборки и хранения. Это показано далее на фиг. 11. На фиг. 11 представлен альтернативный вариант исполнения насоса 1114. Как показано на схеме, и впускная труба 1118 и выпускная труба 1130 выдвинуты ниже основания 1122 герметичного контейнера 1120 на очень маленькое расстояние (или не выдвинуты совсем). Нижний конец 1191 впускной трубы 1118 соединен разъемным соединением с патрубком 1117 (ведущим к нагревателю), а нижний конец 1193 выпускной трубы 1130 соединен разъемным соединением с патрубком 1131 (ведущим к баку для нагрева и хранения жидкости). Данные соединения обеспечивают циркуляцию жидкости и могут быть,например, резьбовыми. У дыхательной трубы 1132 есть верхняя часть 1133 и нижняя часть 1195. Верхняя часть 1133 жесткая и направлена вверх через основание 1122 контейнера 1120 таким образом, что ее верхний конец 1134 находится внутри контейнера 1120 ниже внутренней стороны его верхней части. Верхняя часть 1133 опускается ниже основания 1122 на очень маленькое расстояние (или совсем не опускается), (например, ее нижний конец 1194 располагается чуть ниже основания 1122 или заподлицо с ним). Нижняя часть 1195 дыхательной трубы 1132 соединена разъемным соединением, обеспечивающим циркуляцию жидкости, с концом 1194 верхней части 1133, как показано на фиг. 11. Противоположный конец 1136 дыхательной трубы 1132 (назван так, поскольку находится напротив конца 1134) опущен внутрь открытого контейнера 1138, ниже его края 1137 таким образом, что он может быть погружен в жидкость в процессе работы насоса. Следует иметь в виду, что нижняя часть 1195 дыхательной трубы 1132, также как и дыхательной трубы 32 (фиг. 1), в общем смысле могут упоминаться как патрубки для вторичной жидкости (для слива вторичной жидкости). Также следует иметь в виду, что размер и форма части бака 39 бака для нагрева/хранения жидкости 16 в различных вариантах осуществления изобретения может быть разной. В тех случаях, когда бак для хранения 39 удлиненной формы (например, цилиндрической, как показано на схеме), трубы 48 и 50 могут быть установлены внутри бака 39 перпендикулярно (как представлено на схеме), а не продольно для обеспечения устойчивости. Однако это не обязательно. Вариант системы 10, показанный на фиг. 1, описан как система для нагревания первичной жидкости, в качестве которой используется вода. Конечно, следует иметь в виду, что тот же метод может использоваться для нагревания других видов жидкости или газа, используемых либо для личного потребления, либо каким-либо другим образом, в других системах с жидкими средами. Следует иметь в виду, что патрубки, описанные выше, могут быть гибкими или жесткими. Также следует иметь в виду, что, хотя это явно не указано и не представлено на схемах, баки для нагрева и хранения жидкости, не открытые в атмосферу (например, баки 16, 116 и 316, представленные на фиг. 1, 4 и 10), могут быть оборудованы клапаном сброса давления, расположенным на стенке или днище бака. Он может использоваться для сброса давления из бака в том случае, когда давление внутри бака станет очень большим, например, для того, чтобы избежать повреждения бака. Он также может служить для сброса воздуха из бака в процессе первоначального наполнения бака первичной жидкостью. Также следует иметь в виду, что насос с автономным питанием, описанный выше, может использо- 10018872 ваться с любым баком для нагрева и хранения жидкости, в состав которого входит бак для хранения первичной жидкости, где бак для хранения оборудован впускным отверстием для первичной жидкости, выпускным отверстием для первичной жидкости, впускным отверстием для вторичной жидкости и выпускным отверстием для вторичной жидкости, и устройством, расположенным внутри бака для хранения для прохождения вторичной жидкой субстанции, которая является жидкостью, через бак для хранения изолированно от первичной жидкости, устройство соединяет впускное отверстие для вторичной жидкости с выпускным отверстием для вторичной жидкости для обеспечения циркуляции жидкости и включает в себя теплообменник. Для обеспечения работоспособности устройства ему не нужно быть устойчивым к вибрации. Кроме того, следует иметь в виду, что баки для нагрева и хранения жидкости могут использоваться в системах для нагрева жидкости, в которых используется насос, который не является насосом с автономным питанием. Например, насос с электрическим приводом может заменить насос с автономным питанием. В этом случае относительная высота нагревателя, насоса и бака может не соответствовать размерам, показанным на фиг. 1. Также данный насос может располагаться в месте, отличном от места расположения насоса с автономным питанием в замкнутом контуре системы, показанном на фиг. 1, поскольку он обеспечивает циркуляцию вторичной жидкости из выпускного отверстия нагревателя во впускное отверстие для вторичной жидкости бака для нагрева и хранения жидкости, и из выпускного отверстия для вторичной жидкости бака для нагрева и хранения жидкости во впускное отверстие нагревателя. Прочие модификации очевидны для специалистов в данной области, поэтому изобретение определено в пунктах формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для нагрева и хранения жидкости, состоящее из бака для хранения первичной жидкости, указанный бак для хранения оборудован впускным отверстием для первичной жидкости и выпускным отверстием для первичной жидкости; и устройства для прохождения вторичной жидкости через указанный бак для хранения, изолированного от первичной жидкости, указанное устройство состоит из первой трубы, проходящей через указанный бак для хранения и прикрепленной одним концом к первому фитингу, расположенному на стенке указанного бака для хранения, а вторым концом - ко второму фитингу, расположенному на стенке указанного бака для хранения; второй трубы, проходящей через указанный бак для хранения и прикрепленной одним концом к третьему фитингу, расположенному на стенке указанного бака для хранения, а другим концом - к четвертому фитингу, расположенному на стенке указанного бака для хранения; и теплообменника, расположенного внутри указанного бака для хранения и соединенного с указанной первой трубой и указанной второй трубой для обеспечения циркуляции жидкости. 2. Устройство по п.1, отличающееся тем, что дополнительно оборудовано крышкой для закрывания одного из указанных фитингов (первого или второго) и еще одной крышкой для закрывания одного из указанных фитингов (третьего или четвертого). 3. Устройство по п.2, отличающееся тем, что один из указанных фитингов (первый или второй) и один из указанных фитингов (третий или четвертый) являются резьбовыми, и тем, что указанные крышки имеют соответствующую резьбу. 4. Устройство по п.1, отличающееся тем, что указанная первая труба и указанная вторая труба являются главным образом параллельными, и тем, что первая труба, вторая труба и теплообменник образуют Н-образную или N-образную конструкция внутри указанного бака для хранения. 5. Устройство по п.1, отличающееся тем, что одна из указанных труб (первая или вторая) имеет теплоизоляцию. 6. Устройство по п.1, отличающееся тем, что указанный бак для хранения открыт в атмосферу. 7. Устройство по п.6, отличающееся тем, что дополнительно оборудовано патрубком для вторичной жидкости, идущим вниз в указанный бак для хранения, указанный патрубок имеет открытый конец, расположенный над дном указанного бака для хранения, указанный открытый конец контактирует с жидкостью, находящейся в указанном баке для хранения, и может быть погружен в первичную или вторичную жидкость, накопленную внутри указанного бака для хранения в процессе использования указанного бака для нагрева и хранения жидкости в случае, если указанная первичная жидкость является такой же, что и указанная вторичная жидкость. 8. Устройство по п.7, отличающееся тем, что указанный патрубок для вторичной жидкости включает в себя дыхательную трубу насоса с автономным питанием. 9. Устройство по п.1, отличающееся тем, что указанный бак для хранения способен выдерживать высокое давление. 10. Устройство по п.9, отличающееся тем, что указанный теплообменник является первичным теплообменником, дополнительно оборудованным вторичным теплообменником для хранения слитой вторичной жидкости внутри указанного бака для хранения изолированно от указанной первичной жидкости,- 11018872 указанный вторичный теплообменник имеет открытый верхний конец, в который опускается конец патрубка для вторичной жидкости, и нижний конец, расположенный на дне или рядом с дном указанного бака для хранения, отличающееся тем, что указанный конец указанного патрубка для вторичной жидкости может быть погружен во вторичную жидкость, накопленную внутри указанного теплообменника в процессе работы указанного бака для нагрева и хранения жидкости. 11. Устройство по п.10, отличающееся тем, что указанный патрубок для вторичной жидкости включает в себя дыхательную трубу насоса с автономным питанием. 12. Устройство по п.10, отличающееся тем, что дополнительно оборудовано крышкой для закрывания указанного открытого конца указанного вторичного теплообменника без перекрытия доступа атмосферного воздуха в указанный теплообменник. 13. Устройство по п.1, отличающееся тем, что указанный бак для хранения дополнительно включает в себя основание и стенку, смежную с указанным основанием, и отличающееся тем, что указанный бак для нагрева и хранения жидкости может быть установлен либо на указанном основании, либо на указанной смежной стенке. 14. Устройство по п.13, отличающееся тем, что указанное основание указанного бака для хранения занимает первую площадь, и отличающееся тем, что указанная смежная стенка указанного бака для хранения занимает вторую площадь, которая меньше указанной первой площади. 15. Отопительная система с жидким теплоносителем, состоящая из бака для нагрева и хранения жидкости, состоящего из бака для хранения первичной жидкости, указанный бак для хранения оборудован впускным отверстием для первичной жидкости и выпускным отверстием для первичной жидкости; и устройства для прохождения вторичной жидкости через указанный бак для хранения изолированно от указанной первичной жидкости, указанное устройство состоит из первой трубы, проходящей через указанный бак для хранения и прикрепленной одним концом к первому фитингу, расположенному на стенке указанного бака для хранения, а вторым концом - ко второму фитингу, расположенному на стенке указанного бака для хранения; второй трубы, проходящей через указанный бак для хранения и прикрепленной одним концом к третьему фитингу, расположенному на стенке указанного бака для хранения, а другим концом - к четвертому фитингу, расположенному на стенке указанного бака для хранения; и теплообменника, расположенного внутри указанного бака для хранения и соединенного с указанной первой трубой и указанной второй трубой для обеспечения циркуляции жидкости; по крайней мере один из двух указанных фитингов (первый или второй) служит в качестве впускного отверстия для вторичной жидкости, и по крайней мере один из двух указанных фитингов (третий или четвертый) служит в качестве выпускного отверстия для вторичной жидкости; нагревателя для вторичной жидкости, указанный нагреватель оборудован впускным отверстием для вторичной жидкости и выпускным отверстием для вторичной жидкости; и насоса для обеспечения циркуляции вторичной жидкости из указанного выпускного отверстия нагревателя в указанное впускное отверстие для вторичной жидкости указанного бака для нагрева и хранения жидкости и из указанного выпускного отверстия для вторичной жидкости указанного бака для нагрева и хранения жидкости в указанное впускное отверстие нагревателя. 16. Отопительная система с жидким теплоносителем, состоящая из бака для нагрева и хранения жидкости, состоящего из бака для хранения первичной жидкости, указанный бак для хранения оборудован впускным отверстием для первичной жидкости и выпускным отверстием для первичной жидкости; и устройства для прохождения вторичной жидкости через указанный бак для хранения изолированно от указанной первичной жидкости, указанное устройство состоит из первой трубы, проходящей через указанный бак для хранения и прикрепленной одним концом к первому фитингу, расположенному на стенке указанного бака для хранения, а вторым концом - ко второму фитингу, расположенному на стенке указанного бака для хранения; второй трубы, проходящей через указанный бак для хранения и прикрепленной одним концом к третьему фитингу, расположенному на стенке указанного бака для хранения, а другим концом - к четвертому фитингу, расположенному на стенке указанного бака для хранения; и теплообменника, расположенного внутри указанного бака для хранения и соединенного с указанной первой трубой и указанной второй трубой для обеспечения циркуляции жидкости; по крайней мере один из двух указанных фитингов (первый или второй) служит в качестве впускного отверстия для вторичной жидкости, и по крайней мере один из двух указанных фитингов (третий или четвертый) служит в качестве выпускного отверстия для вторичной жидкости; нагревателя для вторичной жидкости, указанный нагреватель оборудован впускным отверстием для вторичной жидкости и выпускным отверстием для вторичной жидкости, указанное впускное отверстие для вторичной жидкости указанного нагревателя располагается ниже указанного выпускного отверстия для вторичной жидкости указанного бака для нагрева и хранения жидкости, указанное выпускное отверстие для вторичной жидкости указанного нагревателя располагается ниже указанного впускного отвер- 12018872 стия для вторичной жидкости указанного бака для нагрева и хранения жидкости; патрубка для прохождения вторичной жидкости из указанного выпускного отверстия для вторичной жидкости указанного нагревателя в указанную впускную трубу для вторичной жидкости указанного бака для нагрева и хранения жидкости; патрубка для прохождения вторичной жидкости из указанного выпускного отверстия для вторичной жидкости указанного бака для нагрева и хранения жидкости в указанное впускное отверстие указанного нагревателя. 17. Система по п.16, отличающаяся тем, что указанный нагреватель является солнечным нагревателем. 18. Система по п.16, отличающаяся тем, что дополнительно оборудована крышкой для закрывания одного из указанных фитингов (первого, второго, третьего или четвертого), не используемого в качестве впускного отверстия для вторичной жидкости или выпускного отверстия для вторичной жидкости, указанная крышка включает в себя дыхательное отверстие для поддержания атмосферного давления для вторичной жидкости. 19. Система по п.16, отличающаяся тем, что дополнительно оборудована крышкой для закрывания одного из указанных фитингов (первого, второго, третьего или четвертого), не используемого в качестве впускного отверстия для вторичной жидкости или выпускного отверстия для вторичной жидкости, указанная крышка является съемной для обеспечения возможности долива вторичной жидкости.
