Световозвращающее покрытие из стеклянных микросфер, в котором предусмотрено изображение, имеющее визуальную направленность

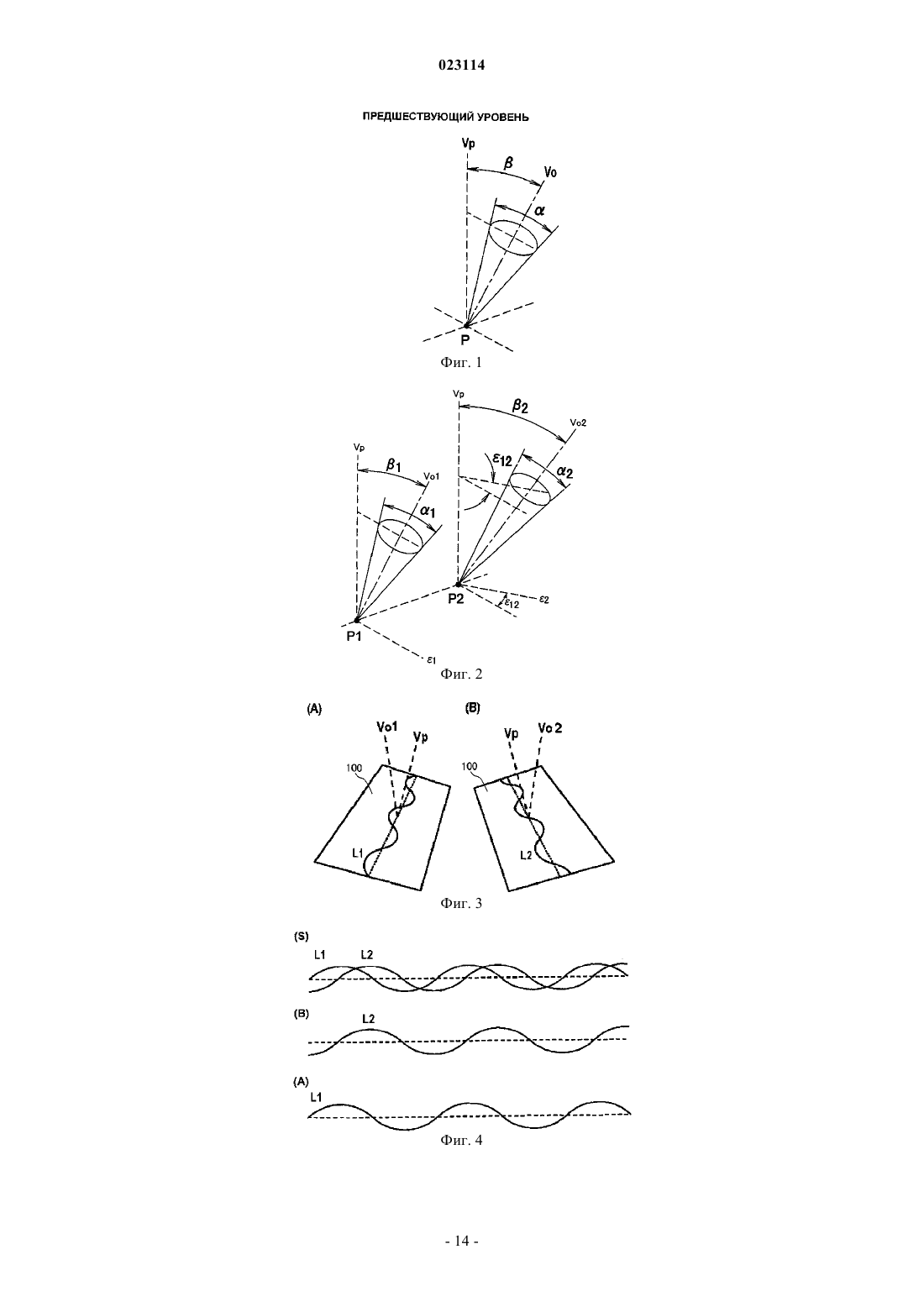

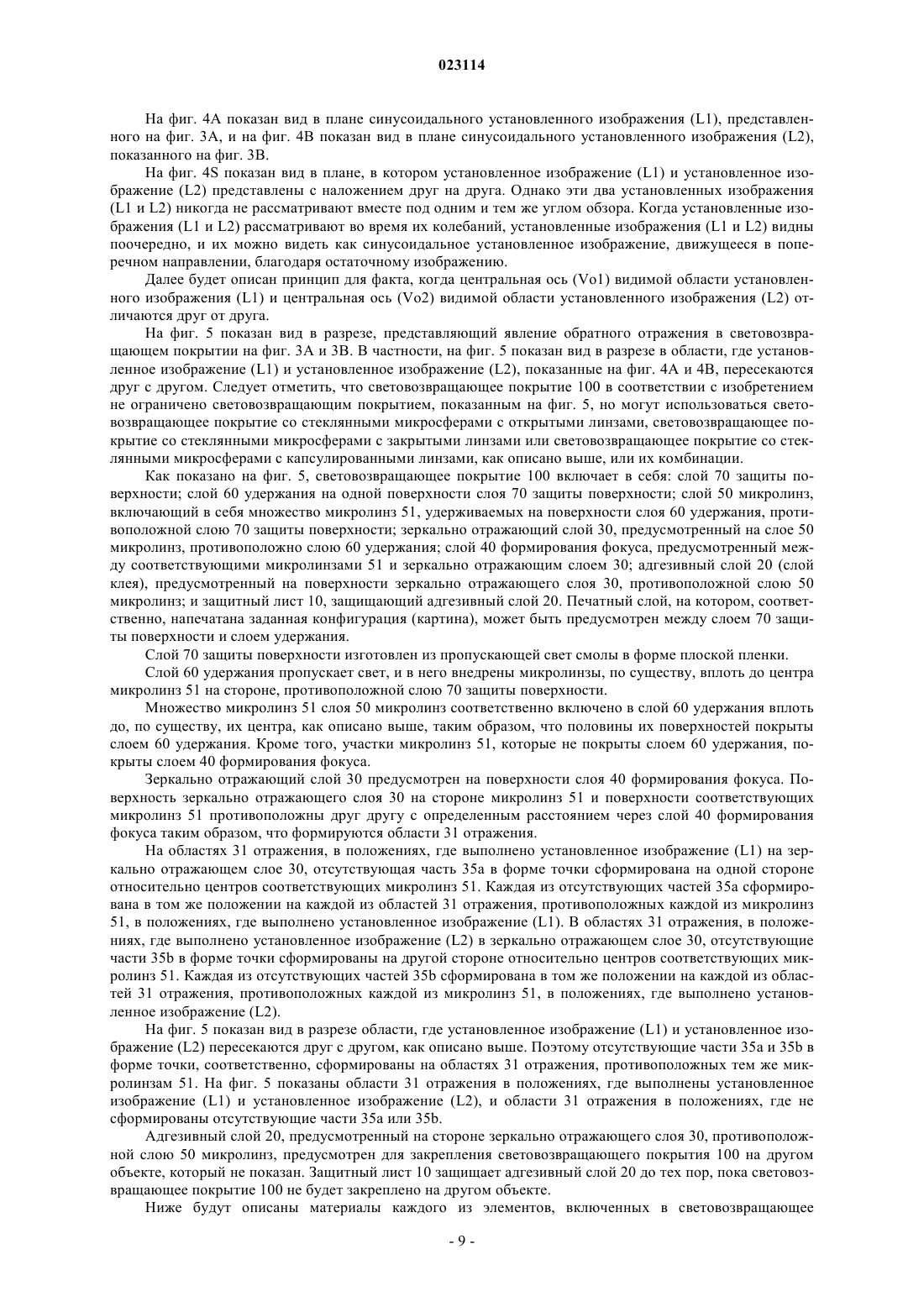

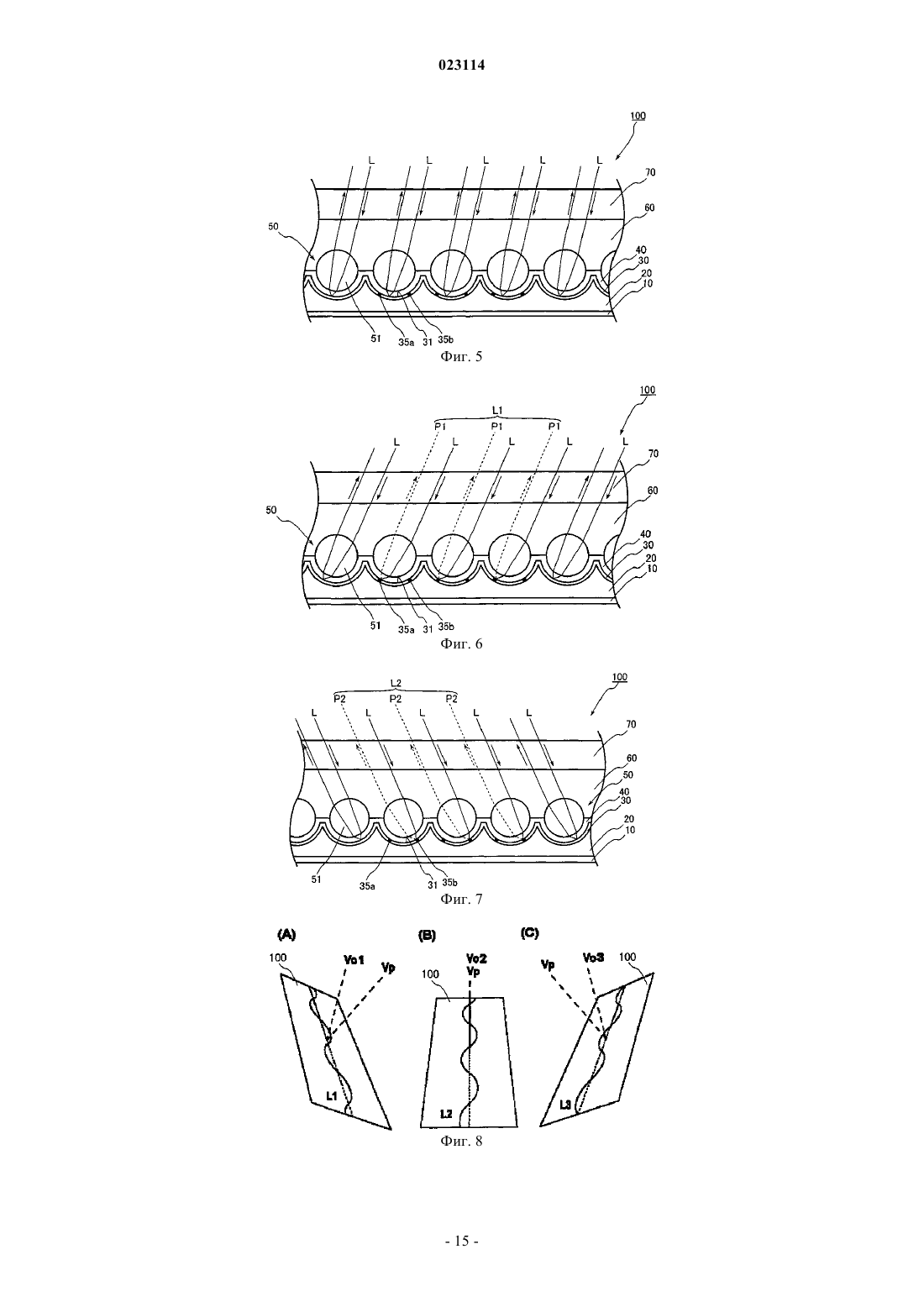

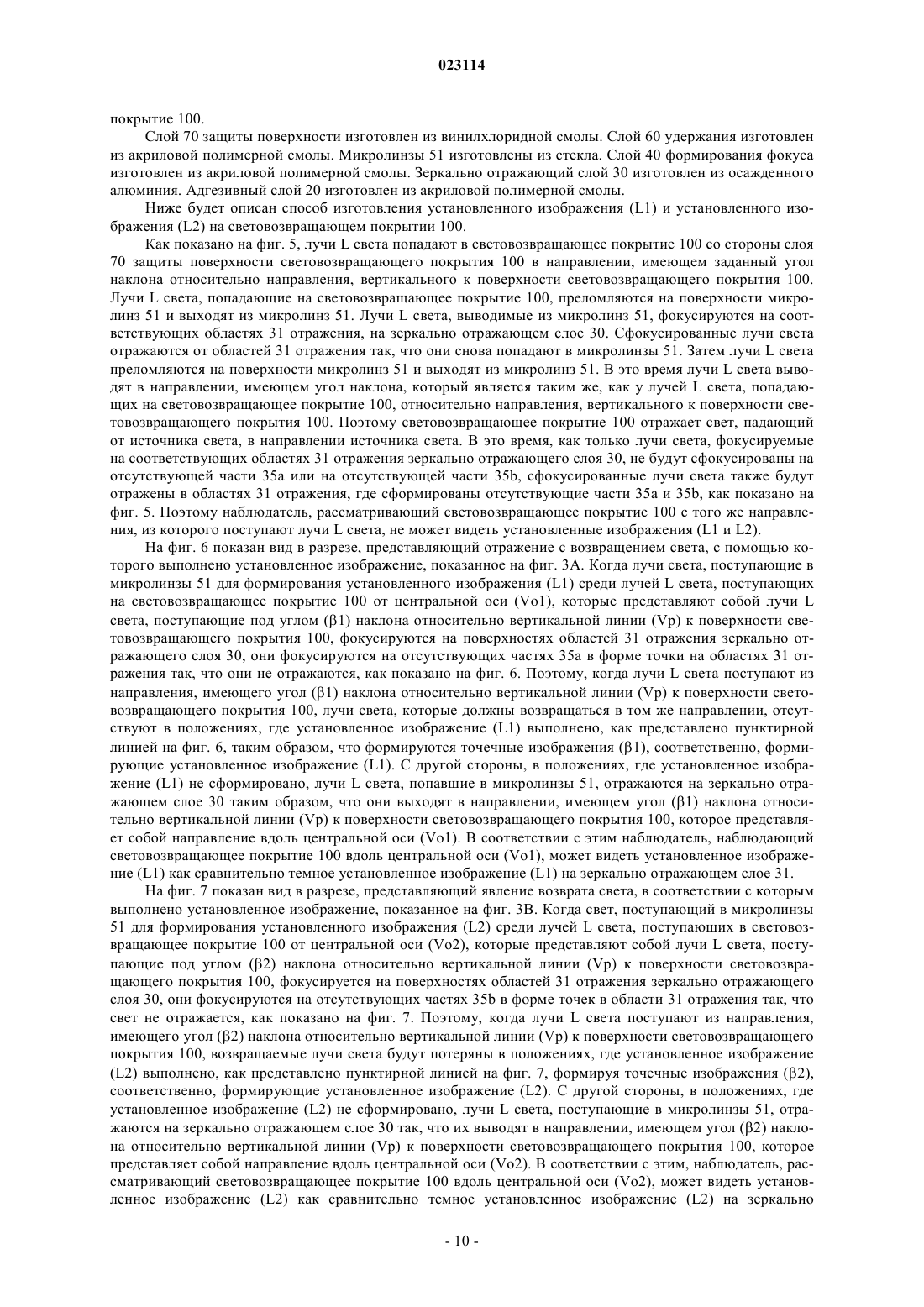

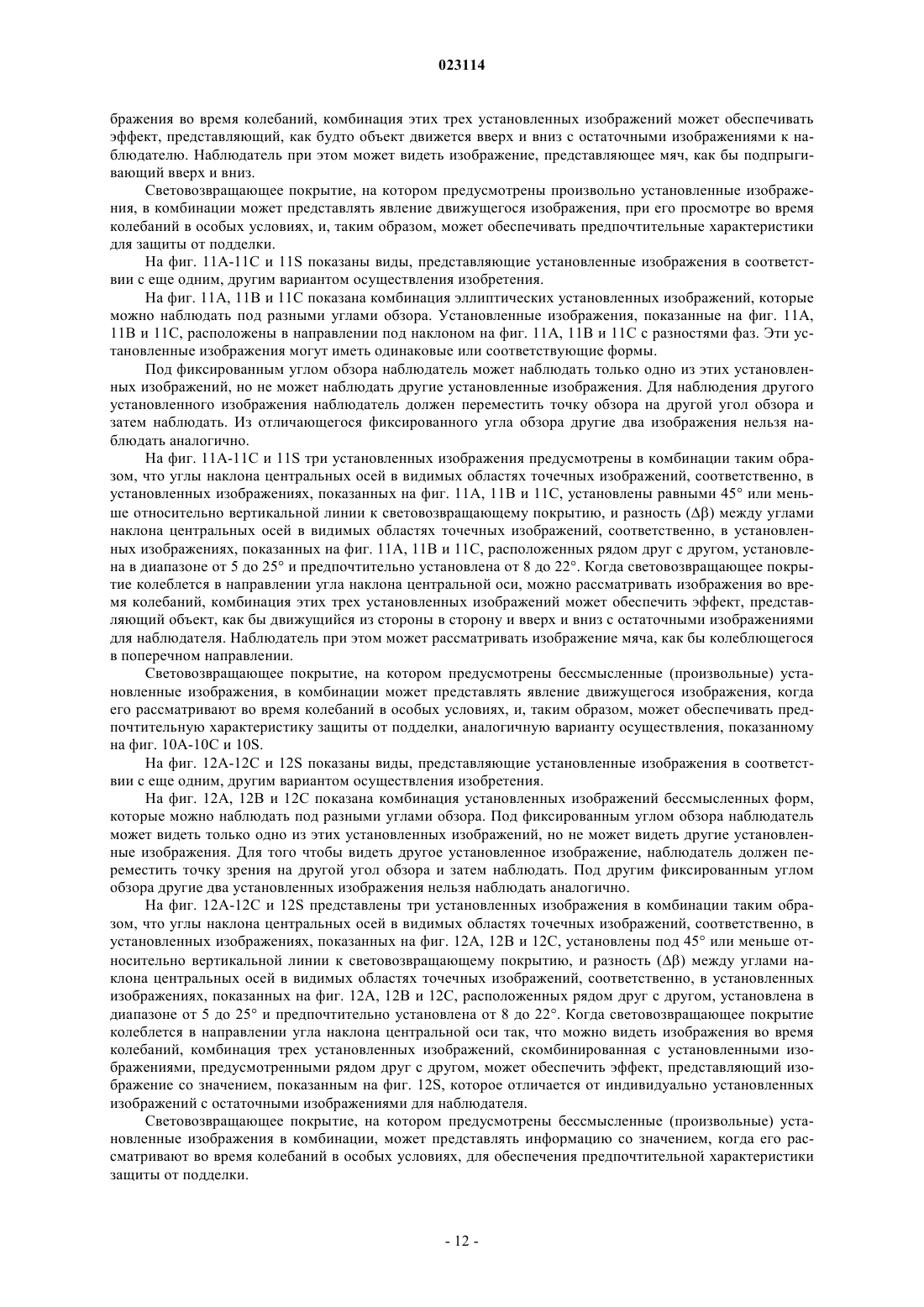

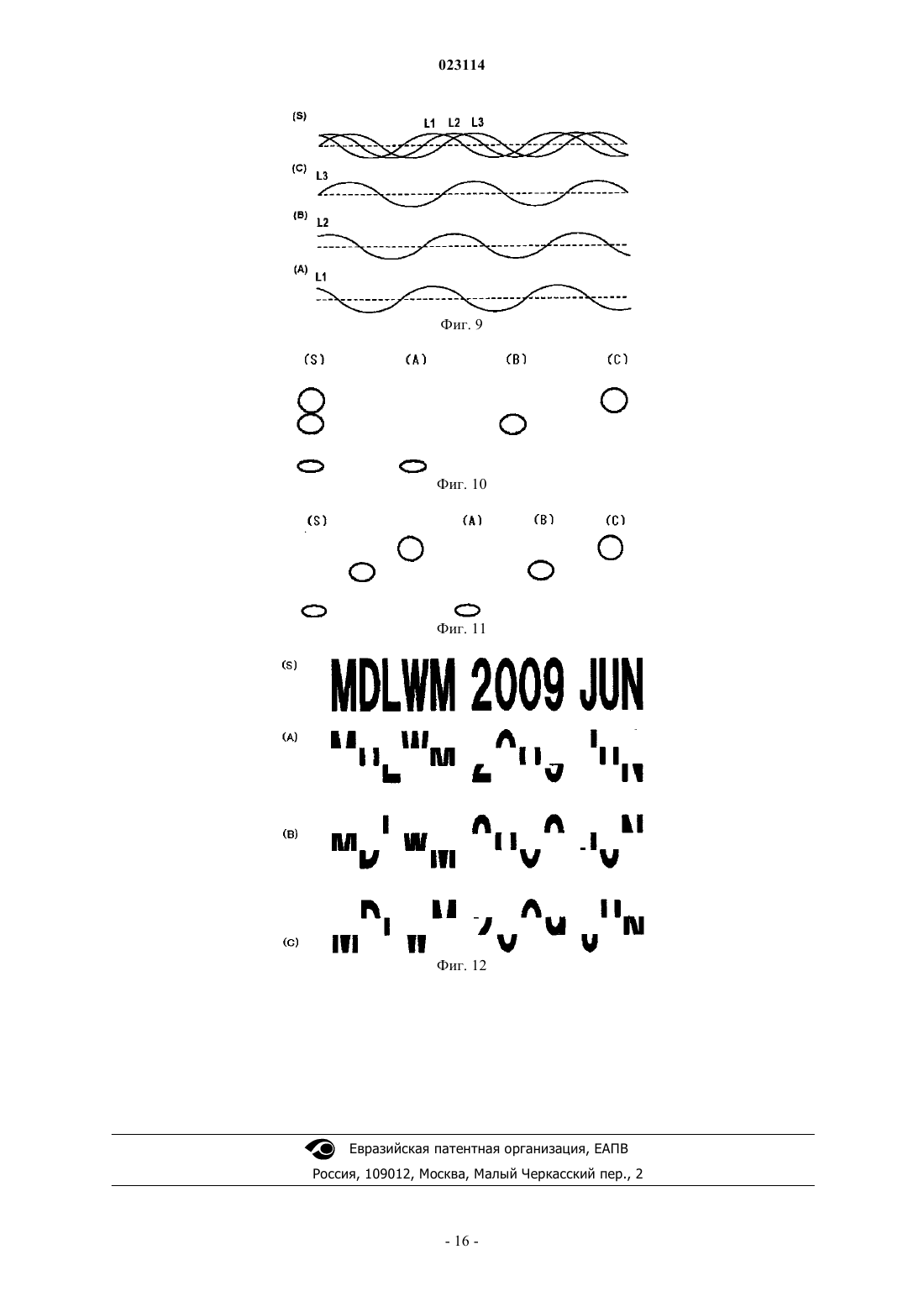

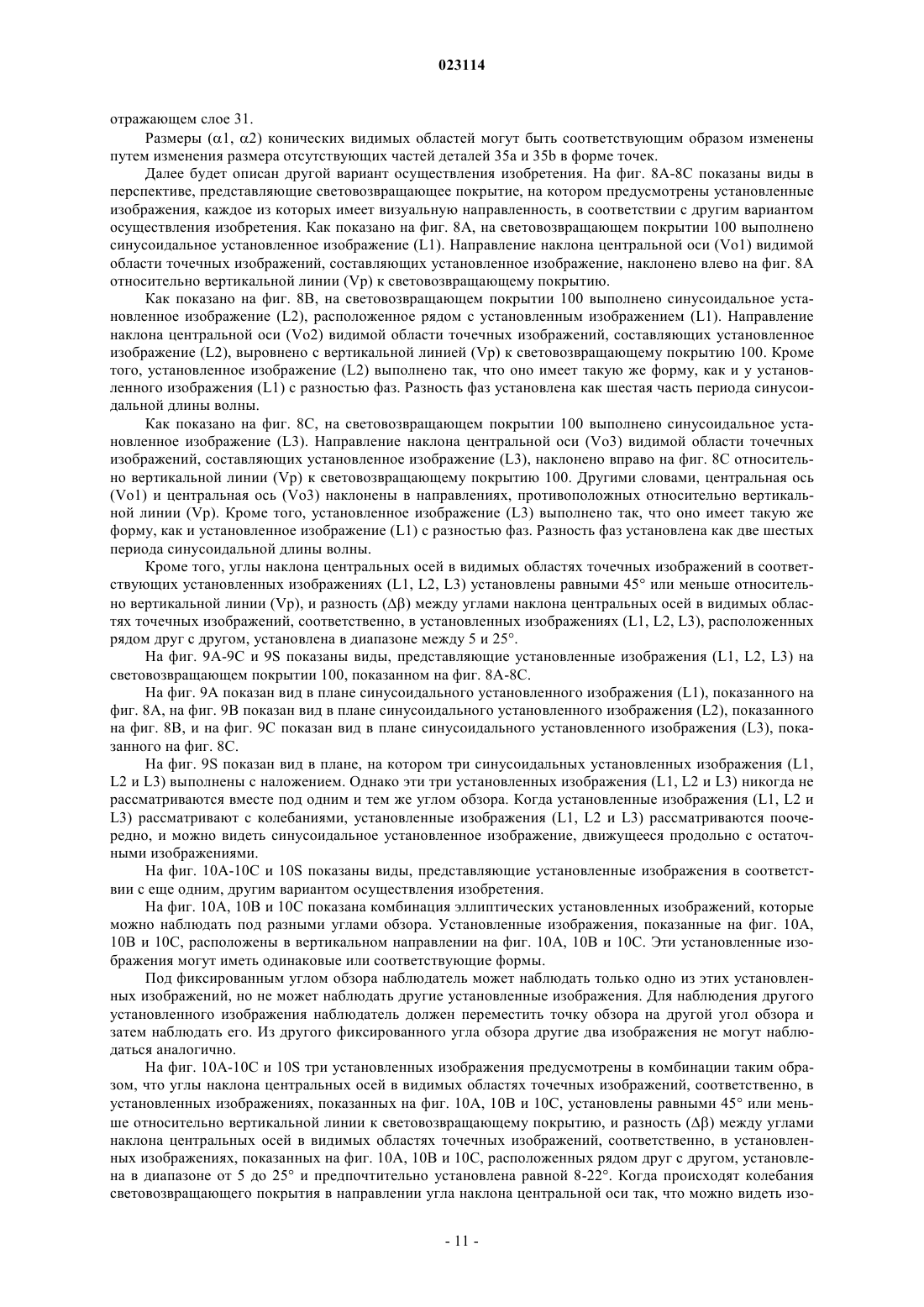

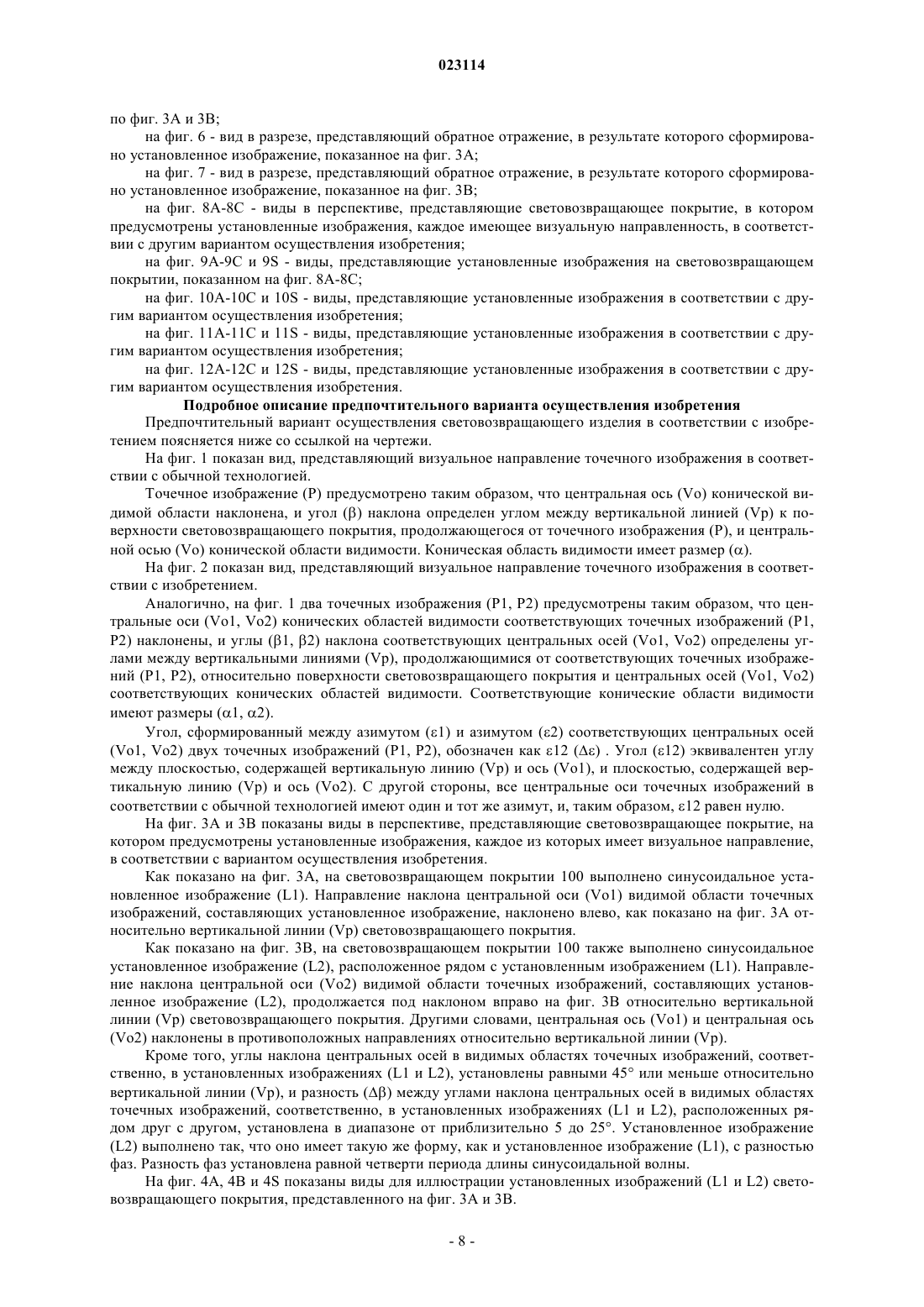

СВЕТОВОЗВРАЩАЮЩЕЕ ПОКРЫТИЕ ИЗ СТЕКЛЯННЫХ МИКРОСФЕР, В КОТОРОМ ПРЕДУСМОТРЕНО ИЗОБРАЖЕНИЕ, ИМЕЮЩЕЕ ВИЗУАЛЬНУЮ НАПРАВЛЕННОСТЬ Предусмотрено световозвращающее покрытие со стеклянными микросферами, содержащее слой удержания, удерживающий множество микролинз, введенных в него частью своей поверхности,зеркально отражающий слой напротив упомянутого слоя удержания и слой, формирующий фокус,расположенный между зеркально отражающим слоем и слоем удержания, по меньшей мере два смежных друг с другом изображения, первое и второе, каждое из которых сформировано в зеркально отражающем слое набором точек, в которых отсутствует зеркально отражающее покрытие, при этом зона наблюдения каждой указанной точки в зеркально отражающем слое ограничена цилиндрической поверхностью, диаметр которой задается основанием конуса на поверхности микросферы, вершина которого совпадает с указанной точкой, а высота проходит через центр микросферы и является осью указанной цилиндрической поверхности, при этом угол растворакаждого указанного конуса равен 5-20 и уголнаклона указанной оси к перпендикуляру к поверхности световозвращающего покрытия равен 0-30, а зоны наблюдения соответствующих отдельных указанных точек указанных первого и второго смежных изображений частично перекрываются, при этом разностьмежду углами наклона осей зон наблюдения соответствующих точек, формирующих первое и второе изображения, составляет от 5 до 25.(71)(73) Заявитель и патентовладелец: НИППОН КАРБАЙД ИНДАСТРИЗ КО., ИНК. (JP) Область техники, к которой относится изобретение Изобретение относится к световозвращающему покрытию со стеклянными микросферами и, в частности, относится к световозвращающему покрытию со стеклянными микросферами, в котором предусмотрено изображение, имеющее визуальную направленность, которая обладает отличными характеристиками для борьбы с подделками. Уровень техники Световозвращающее покрытие обладает отличной видимостью в ночное время и, таким образом,предпочтительно используется для дорожных знаков, регистрационных знаков транспортных средств,меток аутентификации или световозвращающих наклеек RFID (РЧИД, радиочастотная идентификационная метка). В качестве такого световозвращающего покрытия известно световозвращающее покрытие, в котором предусмотрена метка аутентификации для аутентификации отличных характеристик светоотражения на поверхности покрытия, для обеспечения безопасности водителя или пешехода. При этом требуется, чтобы подделка такой метки аутентификации была трудновыполнимой. Некоторые предложения были представлены в предшествующем уровне техники в отношении метки аутентификации, в которой поле обзора метки, предусмотренной на таком световозвращающем покрытии, имеет направленность, поэтому оно является предпочтительным для предотвращения подделки регистрационного номера транспортного средства и преступлений, связанных с автомобилями, используя элемент защиты от подделки. В патенте США 4082426 (патентный документ 1) раскрыто отражающее покрытие, включающее в себя монослой из микросфер-линз 12, выполненных с возможностью принимать лучи света, падающие на переднюю поверхность покрытия, и формировать фокус падающих лучей света; промежуточный слой 14 из полимерного материала, покрывающий задние поверхности микросфер-линз и имеющий такой контур, что он, в общем, следует этим задним поверхностям микросфер; зеркально отражающий слой 16,нанесенный поверх промежуточного слоя 14; и слой 15 изображения, расположенный в F-структуре,формирующей изображение между промежуточным слоем 14 и зеркально отражающим слоем 16, в котором слой 15 изображения выполнен прозрачным, толщина слоя 15 изображения больше во впадинах 20 промежуточного слоя 14 между микросферами-линзами 12, чем на изогнутых пиках 19, непосредственно позади микросфер-линз 12, в результате чего световозвращение под углом 45 от областей изображения покрытия на 30% ниже, чем световозвращение от областей, не содержащих изображения. В патенте США 4634220 (патентный документ 2) раскрыто покрытие, на котором сформировано изображение, включающее в себя монослой из прозрачных микролинз; непрерывный слой из прозрачного материала, покрывающего, по меньшей мере, задние поверхности микролинз; и метки на задних поверхностях слоя из прозрачного материала, которые различимы на расстоянии, в котором по меньшей мере одна метка ассоциирована с каждой микролинзой в области, в которой должно быть сформировано изображение, при этом центральная точка каждой такой отдельной метки расположена на оси, которая продолжается через центральную точку ее ассоциированных микролинз, и оси расположены, по существу, параллельно друг другу относительно указанного изображения, в результате чего метки можно рассматривать как изображение, когда покрытие рассматривают из определенного направления. В патентном документе 2 также раскрыто, что разные изображения можно, соответственно, рассматривать из двух направлений. В патенте США 4645301 (патентный документ 3) раскрыто улучшенное, по существу, прозрачное покрытие, содержащее изображение аутентификации, выполненное с возможностью его закрепления с помощью клея на областях информации документа без ощутимого влияния на четкость информации и содержащее монослой из прозрачных микролинз и прозрачного промежуточного слоя, покрывающего,по меньшей мере, задние поверхности микролинз, в котором набор осевых зеркально отражающих меток на задней поверхности прозрачного слоя видим как изображение аутентификации спереди от покрытия только в пределах конического поля обзора, имеющего центральную ось, расположенную под определенным углом относительно покрытия, и изображение аутентификации является световозвращающим. В патенте США 4650283 (патентный документ 4) раскрыто световозвращающее покрытие, включающее в себя слой, включающий световозвращающий слой, включающий в себя монослой из прозрачных микросфер, частично внедренных в слой связующего; и зеркально отражающий слой, покрывающий задние поверхности микросфер, в котором слой связующего проявляет цвет под воздействием света, некоторые из микросфер имеют малые полости, причем каждая полость открывается через заднюю поверхность микросферы, по меньшей мере часть отверстий меньше, чем глубина полости, и полости видимы спереди покрытия только в пределах конического поля обзора. В патенте США 4688894 (патентный документ 5) и в патенте США 4691993 (патентный документ 6) раскрыто, по существу, прозрачное покрытие, включающее в себя монослой микролинз; и частично пропускающее свет зеркало, расположенное позади задних поверхностей, по меньшей мере, некоторых из микролинз, в котором в условиях просмотра при обратном отражении света покрытие ярко отражает свет в областях, занятых зеркалом, и при этом имеются осевые метки на заднем участке или на задних поверхностях, по меньшей мере, некоторых из микролинз, метки вместе являются видимыми как изображение в пределах заданного конического поля обзора в обычных условиях рассеянного света. В патенте США 4708920 (патентный документ 7) раскрыто покрытие, содержащее интегрированное направленное изображение, покрытие, включающее в себя: (а) монослой из плотно расположенных рядом друг с другом прозрачных микролинз; (b) средство для удержания микролинз в монослое; и(с) набор осевых меток, по существу, равного размера, причем каждая из меток расположена на задней поверхности микролинз в таком положении, что набор осевых меток является видимым через выбранное коническое поле зрения как интегрированно-направленное изображение, полутоновое изображение,имеющие градации светлых и темных областей, и каждая точка в полутоновом изображении, имеющем градации, по меньшей мере, имеет такие же размеры, как и диаметр микролинз. В патенте США 4714656 (патентный документ 8) раскрыто зависимое от контура покрытие с направленным изображением, включающее в себя: а. монослой плотно расположенных друг с другом прозрачных микролинз; b. средство для закрепления микролинз на покрытии в виде монослойной компоновки; и с. набор осевых меток, причем каждая осевая метка расположена позади микролинз таким образом,что набор осевых меток является видимым спереди покрытия как цельное изображение, только когда покрытие имеет, по существу, заданный неплоский контур и его рассматривают в пределах заданного конического поля обзора. В патенте США 5169707 (патентный документ 9) раскрыты, по существу, прозрачные многослойные материалы, включающие в себя: а) лист основания, включающий в себя микросферы, расположенные, по существу, в виде монослоя с частично пропускающими свет отражателями, расположенными позади его задней поверхности (микросферы, по меньшей мере, частично внедрены в прозрачный связующий слой); b) лист покрытия, соединенный с передней стороной листа основания; и с) конфигурацию материала, формирующего изображение, расположенную на стороне листа покрытия из микросфер, в котором конфигурация является видимой как первичная надпись в обычных условиях просмотра в рассеянном свете, а также в условиях просмотра с отражением света, эта надпись, по существу является направленно изменяющимся изображением в обычных условиях просмотра в рассеянном свете. В патенте США 6288842 (патентный документ 10) раскрыто покрытие, включающее в себя: а. по меньшей мере один слой из микролинз, имеющий первую и вторую стороны; b. слой из материала, расположенный рядом с первой стороной слоя из микролинз; с. по меньшей мере, частично законченное изображение, сформированное в материале, ассоциированном с каждой из множества микролинз, в котором изображения контрастируют с материалом; и d. составное изображение, предусмотренное из отдельных изображений, которое выглядит для невооруженного глаза как плавающее над или ниже покрытия,или как выше, так и ниже покрытия. В выложенной заявке 2003-211572 на японский патент (патентный документ 11) раскрыто световозвращающее изделие, на котором сформировано изображение, с использованием световозвращающего изделия, включающего в себя первый слой, содержащий, по существу, прозрачный слой, имеющий первую плоскую поверхность; второй слой, содержащий слой световозвращающего элемента, имеющий вторую поверхность, на которой открыт для воздействия зеркально отражающий слой, и посредством таких этапов, как: А. предоставляют фотореактивную полимерную смолу на зеркально отражающем слое второй поверхности; В. выполняют частичную реакцию слоя фотореактивной смолы путем избирательного облучения светом; С. частично удаляют выбранную область фотореактивной смолы; и D. формируют изображение путем частичного удаления зеркально отражающего слоя. В выложенной заявке 2003-233336 на японский патент (патентный документ 12) раскрыто световозвращающее изделие, на котором сформировано изображение, используя световозвращающее изделие,включающее в себя: первый слой, содержащий, по существу, прозрачный слой, имеющий плоскую первую поверхность; второй слой, содержащий слой световозвращающего элемента, имеющий вторую поверхность, на которой открыт для воздействия зеркально отражающий слой, и посредством таких этапов как: А. предоставляют слой фотореактивной смолы на зеркально отражающем слое второй поверхности; В. выполняют частичную реакцию слоя фотореактивной смолы путем избирательного облучения светом; С. частично удаляют выбранную область фотореактивной смолы; и D. формируют изображение, делая открытую для воздействия часть зеркально отражающего слоя не зеркальной поверхностью в точке.WO 2008/023834 (патентный документ 13) раскрывает регистрационный номерной знак автомобиля, имеющий световозвращающую поверхность, на которой предусмотрена метка аутентификации, которая может быть распознана в предварительно заданном направлении, в котором метка аутентификации может быть распознана за пределами зоны движения транспортного средства. В выложенном патенте США 2008/130126 (патентный документ 14) раскрыт интерфейс пользователя, включающий в себя покрытие, включающее в себя: по меньшей мере один слой из микролинз,причем этот слой имеет первую и вторую стороны; слой из материала, расположенный рядом с первой стороной слоя микролинз; и, по меньшей мере, частично законченное изображение, сформированное в материале, ассоциированном с каждой из множества микролинз, в котором изображение является контрастным с материалом; первое составное изображение, предусмотренное из отдельных изображений,которое выглядит для невооруженного глаза как плавающее на первом расстоянии над покрытием; второе составное изображение, составленное из отдельных изображений, которое выглядит для невооруженного глаза как плавающее на втором расстоянии над покрытием, в котором первое и второе расстоя-2 023114 ния приблизительно представляют собой одинаковое расстояние, в котором первое и второе составные изображения относятся к одной и той же задаче. В соответствии со способом использования чернил, раскрытым в патентном документе 1, изображение является невидимым, когда покрытие просматривают под углом 0 (т.е. перпендикулярно покрытию), но когда покрытие рассматривают под углом 45 падения света, изображение является видимым в пределах диапазона угла наблюдения 360. Разность между углами наклона не описана. Благодаря осевым меткам, описанным в патентных документах 2 и 3, изображение является видимым, когда покрытие рассматривают под углом от 8 до 12 относительно его вертикальной линии, и, таким образом, поле зрения имеет круглую форму с диапазоном угла наблюдения приблизительно 360. В осевых метках, описанных в патентных документах 2, углы наклона, составляющие приблизительно 64 градуса и 60, представлены как примеры в отношении разности между углами наклона. С осевыми метками, описанными в патентном документе 3, угол наклона, равный 120, представлен как пример в отношении разности между углами наклона. Направленное изображение, формируемое полостями, описанными в патентном документе 4, является видимым как изображение только в пределах конуса, составляющего приблизительно 15 от передней поверхности. Разность между углами наклона не описана. Осевые метки, описанные в патентных документах 5 и 6, являются видимыми как темное изображение в коническом поле обзора при рассеянном свете или условиях возврата света, в то время как они видимы как светлое изображение, когда возвращаемый свет рассматривают под расположенным рядом углом, который расположен немного за пределами конического поля обзора. Кроме того, описано, что когда лазерный луч применяют под первым выбранным углом падения на покрытие при формировании изображения и затем лазерный луч применяют под другим выбранным углом падения на покрытие при формировании изображения для формирования двух пар меток, может быть сформировано покрытие,имеющее два направленных изображения, и каждое из направленных изображений является видимым в коническом поле зрения, центр которого расположен под углом падения облучающего света лазера. Что касается разности между углами наклона, представлено описание "другого угла", но конкретный пример не предусмотрен. Осевые метки, описанные в патентном документе 7, являются видимыми как интегрированные направленные фотографические изображения в пределах конического поля обзора с центром под углом падения облучения лазером. При использовании осевых меток, описанных в патентном документе 7,угол наклона в 30 представлен как пример в отношении разности между углами наклона. Осевые метки, описанные в патентном документе 8, являются видимыми спереди покрытия как цельное изображение, только когда зависимое от контура покрытие с направленным изображением имеет, по существу, заданный неплоский контур, и его рассматривают в пределах предварительно заданного конического поля обзора. Световозвращающие защитные многослойные материалы, предусматривающие два уровня верификации, описанные в патентном документе 9, включают в себя первичную надпись, предусмотренную на верхнем слое микросфер; и лак, расположенный позади задней поверхности некоторых из микросфер,аналогично микросферам в соответствии с патентным документом 1, и который является видимым как прозрачный в условиях обычного рассеянного света и как световозвращающая надпись в условиях просмотра со возвратом света. Разность между углами наклона не описана. Плавающее составное изображение, описанное в патентном документе 10, является видимым в пределах конуса приблизительно от 80 до 90 полного угла. Разность между углами наклона не описана. С изображением, описанным в патентном документе 11, присутствие изображения четко проверяют под углом наблюдения 45. Разность между углами наклона не описана. С изображением, описанным в патентном документе 12, присутствие изображения четко проверяют под углом наблюдения 45. Разность между углами наклона не описана. Метка аутентификации, описанная в патентном документе 13, выполнена так, что она имеет большой угол наклона, так что ее можно распознавать снаружи зоны перемещения транспортного средства. Угол наклона, составляющий приблизительно 86, представлен в качестве примера отношения разности между углами наклона. Плавающее составное изображение, описанное в патентном документе 14, является видимым в пределах конуса приблизительно 40 или больше. Разность между углами наклона не описана. Список литературы Патентные документы. Патентный документ 1 - патент США 4082426; патентный документ 2 - патент США 4634220; патентный документ 3 - патент США 4645301; патентный документ 4 - патент США 4650283; патентный документ 5 - патент США 4688894; патентный документ 6 - патент США 4691993; патентный документ 7 - патент США 4708920; патентный документ 8 - патент США 4714656; патентный документ 9 - патент США 5169707; патентный документ 10 - патент США 6288842; патентный документ 11 - выложенная заявка 2003-211572 на японский патент; патентный документ 12 - выложенная заявка 2003-233336 на японский патент; патентный документ 13 - WO 2008/023834; патентный документ 14 - выложенный патент США 2008/130126 А 1. Сущность изобретения Цели, достигаемые изобретением. Световозвращающее покрытие обладает отличной видимостью в ночное время, и, таким образом,его предпочтительно используют для дорожных знаков или регистрационных знаков транспортного средства. На поверхности такого световозвращающего покрытия предусмотрена метка аутентификации для аутентификации отличных светоотражающих характеристик, для обеспечения безопасности водителя или пешехода. Для такой метки аутентификации важно, чтобы ее подделка была трудновыполнимой для обеспечения безопасности и видимости. Цель изобретения состоит в том, чтобы улучшить характеристики, направленные против подделки изображения, которое может предпочтительно использоваться как метка аутентификации или информация, обозначающая изображение на световозвращающем покрытии. Другая цель изобретения состоит в том, чтобы обеспечить для наблюдателя информацию, которая является гораздо лучшей, чем статическое изображение, такое как псевдодвижущееся изображение. Также другая цель изобретения состоит в том, чтобы обеспечить световозвращающее покрытие, на котором предусмотрено изображение, обладающее отличными характеристиками для защиты от подделки, и также предусмотрено изображение, которое может обеспечить для наблюдателя информацию в виде отличного изображения. Конкретное использование световозвращающего покрытия в соответствии с изобретением может представлять собой дорожный знак, регистрационный номер транспортного средства, метку аутентификации или световозвращающую этикетку RFID, и на световозвращающем покрытии может быть предусмотрена метка аутентификации, метка, направленная для защиты от подделки, и изображение, обозначающее информацию в соответствии с изобретением. Средство для достижения целей. Для достижения целей световозвращающее покрытие в соответствии с изобретением представляет собой световозвращающее покрытие со стеклянными микросферами, содержащее слой удержания,удерживающий множество микролинз, введенных в него частью своей поверхности, зеркально отражающий слой напротив упомянутого слоя удержания и слой формирующий фокус, расположенный между зеркально отражающим слоем и слоем удержания, по меньшей мере два смежных друг с другом изображения, первое и второе, каждое из которых сформировано в зеркально отражающем слое, набором точек, в которых отсутствует зеркально отражающее покрытие, при этом зона наблюдения каждой указанной точки в зеркально отражающем слое ограничена цилиндрической поверхностью, диаметр которой задается основанием конуса на поверхности микросферы, вершина которого совпадает с указанной точкой, а высота проходит через центр микросферы и является осью указанной цилиндрической поверхности, в котором угол растворакаждого указанного конуса равен 5-20 и уголнаклона указанной оси к перпендикуляру к поверхности световозвращающего покрытия равен 0-30, а зоны наблюдения соответствующих отдельных указанных точек указанных первого и второго смежных изображений частично перекрываются, при этом разностьмежду углами наклона осей зон наблюдения соответствующих точек, формирующих первое и второе изображения, составляет от 5 до 25. При этом в световозвращающем покрытии со стеклянными микросферами разностьсоставляет от 8 до 22, разностьмежду азимутом зоны наблюдения каждой точки из набора, формирующего первое изображение и азимутом зоны наблюдения каждой точки из набора, формирующего второе изображение, составляет от 0 до 10, или разностьсоставляет от 0 до 7. Таким образом, изображение, предусмотренное на световозвращающем покрытии из стеклянных микросфер, которое можно использовать для изобретения, выполнено в виде установленных изображений, каждое из которых сформировано из набора большого количества точечных изображений, каждое имеющее визуальную направленность, так что оно видимо из предварительно заданного направления. Размер каждого из точечных изображений, используемых для изобретения, не ограничен чем-либо конкретным, если только он позволяет наблюдателю распознавать набор точечных изображений как установленное изображение, но сами точечные изображения не должны быть распознаваемыми. Размер каждого из точечных изображений предпочтительно составляет 10-1000 мкм. Каждое из точечных изображений предпочтительно сформировано так, что оно имеет цветовые различия, что является эффективным для обеспечения возможности детектирования точечных изображений из световозвращающего покрытия, на котором предусмотрены точечные изображения, и предпочтительно имеет разность цветов(E) 0,6 или больше, более предпочтительно 1,5 или больше, при этом разность цветов установлена в системе цветового пространства Lab, определенном в однородном цветовом пространстве, разработанном Commission International de l'Eclairage (CIE, Международная комиссия по освещению, МКО) в 1976 г. Форма каждого из точечных изображений не ограничена чем-либо конкретным, если только она позволяет наблюдателю распознавать набор точечных изображений как установленное изображение и может представлять собой, например, круг, эллипс, квадрат, прямоугольник, параллелограмм, треугольник и т.п. Кроме того, точечные изображения могут иметь эти формы в комбинации. Граница между областями изображения и областями, в которых отсутствуют изображения, не обязательно должна быть четкой и может иметь цветовой тон или форму, которая постепенно меняется. Предусмотренные точечные изображения могут непосредственно достигать глаз наблюдателя, но предпочтительно достигают глаз наблюдателя после соответствующего увеличения или уменьшения масштаба с помощью оптических элементов, таких как стеклянные микросферы. На любом слое, формирующем световозвращающее покрытие, могут быть предусмотрены слой преобразования длины волны, в который добавлен флуоресцентный краситель и т.п., слой рассеяния света, в котором распределен неорганический наполнитель, слой преломления, сформированный из микропризм, и т.п. Кроме того, в отличие от печатного изображения, сформированного с помощью типичной технологии печати, которая может распознаваться во всех направлениях, группы точечных изображений, формирующих установленное изображение, в соответствии с изобретением имеют видимую область, позволяющую сделать видимым установленное изображение только в определенном направлении. В частности, видимая область каждого из точечных изображений, формирующих установленное изображение, в соответствии с изобретением имеет конический размер, имеющий вершину в точечном изображении. Каждое из таких точечных изображений, имеющих видимую область, имеющую конические размеры,может быть предусмотрено на световозвращающем покрытии со стеклянными микросферами с помощью обычно известной технологии лазерного травления или технологии фотолитографии. Здесь, азимутугла наклона может быть соответствующим образом определен относительно направления для установки пластины номерного знака, на котором закреплено световозвращающее покрытие в соответствии с изобретением. Уголнаклона и азимут , по существу, определяют по направлению лазерного вытравливания или направлению излучения света при литографии. Энергия света, используемая при литографии, может быть соответствующим образом выбрана из видимого света, ультрафиолетового света, электронных лучей и т.п. Азимутздесь обозначает направление центральной оси области видимости, когда световозвращающее покрытие рассматривают из направления, вертикального к световозвращающему покрытию. В частности, азимут обозначает направление прямой линии, которая представляет собой центральную ось области видимости, спроецированной на световозвращающее покрытие. Комбинацию установленных изображений, предусмотренных так, чтобы они имели разностьмежду углами наклона осей зон наблюдения, установленную между 5-25, наблюдатель может рассматривать как комбинацию соседних установленных изображений, движущихся в направлении установленных изображений, предусмотренных так, чтобы они находились рядом с остаточными изображениями,когда световозвращающее покрытие колеблется в направлении наклона оси зоны наблюдения (ниже может называться "обзор во время колебаний"). Изобретатели данной технологии подтвердили путем измерения поведения наблюдателя, что период колебаний световозвращающего покрытия для наблюдателя обычно составляет от 0,5 до 2 с, и диапазон угла колебаний составляет самое большее 40 или меньше. В таких условиях наблюдения с регулярными колебаниями группа установленных изображений в комбинации в соответствии с изобретением может обеспечивать эффект движущегося изображения для наблюдателя с остаточными изображениями. Поэтому эффект движущегося изображения из-за наблюдения с колебаниями в соответствии с изобретением обеспечивает превосходный эффект предоставления информации наблюдателю в отличие от типичного статического изображения. Кроме того, эффект движущегося изображения обеспечивает превосходные характеристики защиты от подделки для световозвращающего покрытия, в котором предусмотрено изображение. Кроме того,поскольку разностьмежду углами наклона осей зон наблюдения в областях видимости точечных изображений, соответственно, в установленных изображениях, расположенных рядом друг с другом, установлена в диапазоне от 5 до 25, эффект движущегося изображения может быть достаточно заметным. Когда разностьмежду углами наклона осей зон наблюдения установлена большей чем 25, период времени наблюдения колебания составляет время сохранения эффекта остаточного изображения или дольше, и, таким образом, расположенные рядом друг с другом установленные изображения будут рассматриваться как отделенные изображения, что существенно снижает эффект движущегося изображения. С другой стороны, когда разность будет установлена меньшей чем 5,расположенные рядом друг с другом установленные изображения будут трудноразличимы, что, к сожалению, легко умаляет эффект движущегося изображения. В обычной известной технологии известны установленные изображения в комбинации, имеющие разностьмежду углами наклона осей зон наблюдения, но установленные изображения в комбинации, имеющие разностьмежду углами наклона осей зон наблюдения, установленную в диапазоне от 5 до 25, не известны, и, таким образом, обычные установленные изображения в комбинации не обеспечивали предпочтительные характеристики защиты от подделок или эффект движущегося изображения. Уголнаклона оси зоны наблюдения каждого из точечных изображений, формирующих установленные изображения, в соответствии с изобретением установлен от 0 до 45, как описано выше, и предпочтительно установлено от 0 до 30. Кроме того, углы наклона осей зон наблюдения точечных изображений, соответственно, в установленных изображениях, расположенных рядом друг с другом, установлены так, чтобы они имели разностьот 5 до 25. Разностьмежду углами наклона осей зон наблюдения точечных изображений, соответственно, в установленных изображениях, расположенных рядом друг с другом, установлена в диапазоне между 5 и 25. Угол наклона указанной осиобозначает угол, сформированный вертикальной линией, которая продолжается от точечного изображения вертикально к световозвращающему покрытию, и центральной осью и может представлять собой угол, полученный в результате наклона центральной оси в одну сторону от вертикальной линии световозвращающего покрытия, или может представлять собой угол, полученный в результате наклона центральной оси в другую сторону, когда световозвращающее покрытие рассматривают вдоль направления, параллельного ему (когда рассматривают с поверхности участка). Азимутугла наклона может быть соответствующим образом изменен в любом направлении относительно покрытия от 0 до 360. В частности, когда угол (1) наклона от центральной оси области видимости каждого из точечных изображений в одном установленном изображении равен, например, 10, и когда разностьмежду углом (1) наклона и углом (2) наклона от центральной оси области видимости каждого из точечных изображений в установленном изображении, расположенном рядом с одним установленным изображением, установлена как 5, и разностьмежду азимутом каждого из точечных изображений в одном установленном изображении и азимутом каждого из точечных изображений в установленном изображении, расположенном рядом с одним установленным изображением, установлена как 0, угол (2) наклона от центральной оси области видимости каждого из точечных изображений в установленном изображении, расположенном рядом с одним установленным изображением, составляет 5 или 15. В качестве альтернативы, когда разностьмежду углами наклона центральных осей в областях видимости точечных изображений, соответственно, в установленных изображениях, расположенных рядом друг с другом,установлена равной 25, угол (2) наклона центральной оси области видимости точечных изображений,соответственно, в установленных изображениях, расположенных рядом друг с другом, составляет -15 или 35. Здесь -15 обозначают, что центральная ось наклонена на 15 в направлении, противоположном направлению 1 относительно вертикальной линии, продолжающейся от точечного изображения. Когда уголнаклона центральной оси конической области видимости в соответствии с изобретением установлен как значение, большее чем в 45, наблюдатель должен рассматривать покрытие при значительном наклоне покрытия относительно линии взгляда, когда наблюдатель наблюдает это покрытие, и, таким образом, к сожалению, видимость ухудшается. В изобретении разностьмежду азимутом каждого из точечных изображений по меньшей мере в одном из установленных изображений и азимутом каждого из точечных изображений в другом одном из установленных изображений, расположенных рядом с по меньшей мере одним из установленных изображений, предпочтительно установлена от 0 до 10. Разностьмежду азимутами более предпочтительно составляет от 0 до 7. Разностьмежду азимутами предпочтительно составляет 10 или меньше, поскольку соседние установленные изображения будут при этом легко различимы. Установленные изображения в комбинации, имеющие такую разностьмежду азимутами, обычно не были известны. Кроме того, область видимости каждого из точечных изображений, формирующих установленное изображение, в соответствии с изобретением предпочтительно имеет коническую размерность, имеющую вершину в точечном изображении, и размерконической области видимости предпочтительно составляет от 5 до 20. Размерконической области видимости предпочтительно составляет 5 или больше, поскольку установленное изображение, сформированное набором точечных изображений, при этом обладает превосходной видимостью. Размерконической области видимости предпочтительно составляет 20 или меньше, поскольку при этом соседние установленные изображения могут быть легко различимы. Такой размеробласти видимости формируют по той причине, что точечные изображения, предусмотренные на зеркальном отражающем слое, формирующем отражающие элементы для стеклянных микросфер, рассеиваются из-за сферической аберрации линз, состоящих из стеклянных микросфер и т.п. В качестве световозвращающего покрытия, предпочтительного для предоставления группы точечных изображений в соответствии с изобретением, может использоваться световозвращающее покрытие из стеклянных микросфер, представляющих собой открытые линзы, световозвращающее покрытие, со-6 023114 стоящее из стеклянных микросфер, составляющих закрытые линзы, или световозвращающее покрытие со стеклянными микросферами в виде капсулированных линз или их комбинация. В любом типе световозвращающего покрытия предпочтительно обеспечить зеркально отражающий слой из отражающих элементов в виде стеклянных микросфер. В качестве зеркально отражающего слоя обычно можно соответствующим образом использовать алюминий, серебро, никель, молибден, медь и т.п., по отдельности или в комбинации или в виде множества слоев. Кроме того, точечные изображения в соответствии с изобретением предпочтительно предусмотрены на зеркально отражающем слое из отражающих элементов в виде стеклянных микросфер. Точечные изображения, предусмотренные на зеркально отражающем слое отражающих элементов из стеклянных микросфер, предпочтительно предусматривают путем удаления зеркально отражающего слоя, используя облучение лазерным светом. Удаление зеркально отражающего слоя с помощью облучения лазерным светом может быть выполнено, например, путем облучения лазерным лучом со стороны передней поверхности покрытия под углом наклона или путем облучения лазерным лучом непосредственно металлических компонентов, содержащихся в зеркально отражающем слое, с его задней поверхности, для удаления металлических компонентов. В изобретении установленные изображения, предусмотренные рядом друг с другом, предпочтительно имеют одинаковую или соответствующие формы. Такая комбинация установленных изображений, имеющих одинаковые или соответствующие формы, является предпочтительной, поскольку эффект движущегося изображения, которое представляет собой одну из целей изобретения, ярко выражается при наблюдении, по мере изменения угла обзора. Угол обзора здесь обозначает угол, сформированный наблюдателем, наблюдающим изображение, предусмотренное на покрытии относительно вертикальной линии, продолжающейся от изображения, предусмотренного на покрытии, когда наблюдатель рассматривает покрытие. Все установленные изображения не обязательно должны иметь одинаковую или соответствующие формы, но могут обеспечивать эффект движущегося изображения, когда части установленных изображений имеют одинаковую или соответствующие формы. В изобретении установленные изображения в комбинации, предусмотренные рядом друг с другом,имеющие одинаковые или соответствующие формы, являются предпочтительными, чтобы получить повторяющиеся структуры из одинаковых или соответствующих форм с различиями по фазе. В качестве примера предпочтительных форм можно представить комбинацию конфигураций синусоидальных кривых, каждая из которых имеет форму дуги в виде горы, расположенную с повторением. Комбинация установленных изображений, которые представляют такие синусоидальные кривые, имеющие повторяющиеся конфигурации с одинаковыми или соответствующими формами с разностью фаз,обеспечивают эффект движущегося изображения, представляющего поперечное движение синусоидальной кривой. В изобретении более предпочтительно, чтобы установленные изображения в комбинации, предусмотренные рядом друг с другом, имеющие одинаковые или соответствующие формы, имели повторяющиеся конфигурации одинаковых или соответствующих форм с разностью фаз, и, кроме того, разность фаз составляла 1/n (n равно 2-5) периода повторения для обеспечения выраженного эффекта движущегося изображения. Эффект изобретения Изобретение относится к световозвращающему покрытию, на котором предусмотрены изображения, имеющие визуальные направления, изображения представляют собой установленные изображения,расположенные рядом друг с другом, имеющие повторяющиеся конфигурации одинаковых или соответствующих форм с фазовыми различиями, и в которых предусмотрено изображение, имеющее улучшенную характеристику для защиты от подделки, в качестве метки аутентификации или метки, обозначающей информацию. Два или больше изображений, имеющих разные визуальные направления, как описано выше, предусмотренные рядом друг с другом, могут обеспечивать эффект движения изображения для представления псевдодвижущегося изображения с остаточными изображениями, когда наблюдатель несколько изменяет линию своего взгляда, и могут обеспечить превосходную характеристику для защиты от подделки. Краткое описание чертежей На фиг. 1 показан вид, представляющий визуальную направленность точечного изображения в соответствии с обычной технологией; на фиг. 2 - вид, представляющий визуальную направленность точечного изображения в соответствии с изобретением; на фиг. 3 А и 3 В - виды в перспективе, представляющие световозвращающее покрытие, в котором предусмотрены установленные изображения, каждое имеющее визуальную направленность, в соответствии с вариантом осуществления изобретения; на фиг. 4 А, 4 В и 4S - виды, иллюстрирующие установленные изображения на световозвращающем покрытии, показанном в фиг. 3 А и 3 В; на фиг. 5 - вид в разрезе, представляющий обратное отражение на световозвращающем покрытии по фиг. 3 А и 3 В; на фиг. 6 - вид в разрезе, представляющий обратное отражение, в результате которого сформировано установленное изображение, показанное на фиг. 3 А; на фиг. 7 - вид в разрезе, представляющий обратное отражение, в результате которого сформировано установленное изображение, показанное на фиг. 3 В; на фиг. 8 А-8 С - виды в перспективе, представляющие световозвращающее покрытие, в котором предусмотрены установленные изображения, каждое имеющее визуальную направленность, в соответствии с другим вариантом осуществления изобретения; на фиг. 9 А-9 С и 9S - виды, представляющие установленные изображения на световозвращающем покрытии, показанном на фиг. 8 А-8 С; на фиг. 10 А-10 С и 10S - виды, представляющие установленные изображения в соответствии с другим вариантом осуществления изобретения; на фиг. 11 А-11 С и 11S - виды, представляющие установленные изображения в соответствии с другим вариантом осуществления изобретения; на фиг. 12 А-12 С и 12S - виды, представляющие установленные изображения в соответствии с другим вариантом осуществления изобретения. Подробное описание предпочтительного варианта осуществления изобретения Предпочтительный вариант осуществления световозвращающего изделия в соответствии с изобретением поясняется ниже со ссылкой на чертежи. На фиг. 1 показан вид, представляющий визуальное направление точечного изображения в соответствии с обычной технологией. Точечное изображение (P) предусмотрено таким образом, что центральная ось (Vo) конической видимой области наклонена, и уголнаклона определен углом между вертикальной линией (Vp) к поверхности световозвращающего покрытия, продолжающегося от точечного изображения (P), и центральной осью (Vo) конической области видимости. Коническая область видимости имеет размер . На фиг. 2 показан вид, представляющий визуальное направление точечного изображения в соответствии с изобретением. Аналогично, на фиг. 1 два точечных изображения (P1, P2) предусмотрены таким образом, что центральные оси (Vo1, Vo2) конических областей видимости соответствующих точечных изображений (P1,P2) наклонены, и углы (1, 2) наклона соответствующих центральных осей (Vo1, Vo2) определены углами между вертикальными линиями (Vp), продолжающимися от соответствующих точечных изображений (P1, P2), относительно поверхности световозвращающего покрытия и центральных осей (Vo1, Vo2) соответствующих конических областей видимости. Соответствующие конические области видимости имеют размеры (1, 2). Угол, сформированный между азимутом (1) и азимутом (2) соответствующих центральных осей(Vo1, Vo2) двух точечных изображений (P1, P2), обозначен как 12. Угол (12) эквивалентен углу между плоскостью, содержащей вертикальную линию (Vp) и ось (Vo1), и плоскостью, содержащей вертикальную линию (Vp) и ось (Vo2). С другой стороны, все центральные оси точечных изображений в соответствии с обычной технологией имеют один и тот же азимут, и, таким образом, 12 равен нулю. На фиг. 3 А и 3 В показаны виды в перспективе, представляющие световозвращающее покрытие, на котором предусмотрены установленные изображения, каждое из которых имеет визуальное направление,в соответствии с вариантом осуществления изобретения. Как показано на фиг. 3 А, на световозвращающем покрытии 100 выполнено синусоидальное установленное изображение (L1). Направление наклона центральной оси (Vo1) видимой области точечных изображений, составляющих установленное изображение, наклонено влево, как показано на фиг. 3 А относительно вертикальной линии (Vp) световозвращающего покрытия. Как показано на фиг. 3 В, на световозвращающем покрытии 100 также выполнено синусоидальное установленное изображение (L2), расположенное рядом с установленным изображением (L1). Направление наклона центральной оси (Vo2) видимой области точечных изображений, составляющих установленное изображение (L2), продолжается под наклоном вправо на фиг. 3 В относительно вертикальной линии (Vp) световозвращающего покрытия. Другими словами, центральная ось (Vo1) и центральная ось(Vo2) наклонены в противоположных направлениях относительно вертикальной линии (Vp). Кроме того, углы наклона центральных осей в видимых областях точечных изображений, соответственно, в установленных изображениях (L1 и L2), установлены равными 45 или меньше относительно вертикальной линии (Vp), и разностьмежду углами наклона центральных осей в видимых областях точечных изображений, соответственно, в установленных изображениях (L1 и L2), расположенных рядом друг с другом, установлена в диапазоне от приблизительно 5 до 25. Установленное изображение(L2) выполнено так, что оно имеет такую же форму, как и установленное изображение (L1), с разностью фаз. Разность фаз установлена равной четверти периода длины синусоидальной волны. На фиг. 4 А, 4 В и 4S показаны виды для иллюстрации установленных изображений (L1 и L2) световозвращающего покрытия, представленного на фиг. 3 А и 3 В. На фиг. 4 А показан вид в плане синусоидального установленного изображения (L1), представленного на фиг. 3 А, и на фиг. 4 В показан вид в плане синусоидального установленного изображения (L2),показанного на фиг. 3 В. На фиг. 4S показан вид в плане, в котором установленное изображение (L1) и установленное изображение (L2) представлены с наложением друг на друга. Однако эти два установленных изображения(L1 и L2) никогда не рассматривают вместе под одним и тем же углом обзора. Когда установленные изображения (L1 и L2) рассматривают во время их колебаний, установленные изображения (L1 и L2) видны поочередно, и их можно видеть как синусоидальное установленное изображение, движущееся в поперечном направлении, благодаря остаточному изображению. Далее будет описан принцип для факта, когда центральная ось (Vo1) видимой области установленного изображения (L1) и центральная ось (Vo2) видимой области установленного изображения (L2) отличаются друг от друга. На фиг. 5 показан вид в разрезе, представляющий явление обратного отражения в световозвращающем покрытии на фиг. 3 А и 3 В. В частности, на фиг. 5 показан вид в разрезе в области, где установленное изображение (L1) и установленное изображение (L2), показанные на фиг. 4 А и 4 В, пересекаются друг с другом. Следует отметить, что световозвращающее покрытие 100 в соответствии с изобретением не ограничено световозвращающим покрытием, показанным на фиг. 5, но могут использоваться световозвращающее покрытие со стеклянными микросферами с открытыми линзами, световозвращающее покрытие со стеклянными микросферами с закрытыми линзами или световозвращающее покрытие со стеклянными микросферами с капсулированными линзами, как описано выше, или их комбинации. Как показано на фиг. 5, световозвращающее покрытие 100 включает в себя: слой 70 защиты поверхности; слой 60 удержания на одной поверхности слоя 70 защиты поверхности; слой 50 микролинз,включающий в себя множество микролинз 51, удерживаемых на поверхности слоя 60 удержания, противоположной слою 70 защиты поверхности; зеркально отражающий слой 30, предусмотренный на слое 50 микролинз, противоположно слою 60 удержания; слой 40 формирования фокуса, предусмотренный между соответствующими микролинзами 51 и зеркально отражающим слоем 30; адгезивный слой 20 (слой клея), предусмотренный на поверхности зеркально отражающего слоя 30, противоположной слою 50 микролинз; и защитный лист 10, защищающий адгезивный слой 20. Печатный слой, на котором, соответственно, напечатана заданная конфигурация (картина), может быть предусмотрен между слоем 70 защиты поверхности и слоем удержания. Слой 70 защиты поверхности изготовлен из пропускающей свет смолы в форме плоской пленки. Слой 60 удержания пропускает свет, и в него внедрены микролинзы, по существу, вплоть до центра микролинз 51 на стороне, противоположной слою 70 защиты поверхности. Множество микролинз 51 слоя 50 микролинз соответственно включено в слой 60 удержания вплоть до, по существу, их центра, как описано выше, таким образом, что половины их поверхностей покрыты слоем 60 удержания. Кроме того, участки микролинз 51, которые не покрыты слоем 60 удержания, покрыты слоем 40 формирования фокуса. Зеркально отражающий слой 30 предусмотрен на поверхности слоя 40 формирования фокуса. Поверхность зеркально отражающего слоя 30 на стороне микролинз 51 и поверхности соответствующих микролинз 51 противоположны друг другу с определенным расстоянием через слой 40 формирования фокуса таким образом, что формируются области 31 отражения. На областях 31 отражения, в положениях, где выполнено установленное изображение (L1) на зеркально отражающем слое 30, отсутствующая часть 35 а в форме точки сформирована на одной стороне относительно центров соответствующих микролинз 51. Каждая из отсутствующих частей 35 а сформирована в том же положении на каждой из областей 31 отражения, противоположных каждой из микролинз 51, в положениях, где выполнено установленное изображение (L1). В областях 31 отражения, в положениях, где выполнено установленное изображение (L2) в зеркально отражающем слое 30, отсутствующие части 35b в форме точки сформированы на другой стороне относительно центров соответствующих микролинз 51. Каждая из отсутствующих частей 35b сформирована в том же положении на каждой из областей 31 отражения, противоположных каждой из микролинз 51, в положениях, где выполнено установленное изображение (L2). На фиг. 5 показан вид в разрезе области, где установленное изображение (L1) и установленное изображение (L2) пересекаются друг с другом, как описано выше. Поэтому отсутствующие части 35 а и 35b в форме точки, соответственно, сформированы на областях 31 отражения, противоположных тем же микролинзам 51. На фиг. 5 показаны области 31 отражения в положениях, где выполнены установленное изображение (L1) и установленное изображение (L2), и области 31 отражения в положениях, где не сформированы отсутствующие части 35 а или 35b. Адгезивный слой 20, предусмотренный на стороне зеркально отражающего слоя 30, противоположной слою 50 микролинз, предусмотрен для закрепления световозвращающего покрытия 100 на другом объекте, который не показан. Защитный лист 10 защищает адгезивный слой 20 до тех пор, пока световозвращающее покрытие 100 не будет закреплено на другом объекте. Ниже будут описаны материалы каждого из элементов, включенных в световозвращающее покрытие 100. Слой 70 защиты поверхности изготовлен из винилхлоридной смолы. Слой 60 удержания изготовлен из акриловой полимерной смолы. Микролинзы 51 изготовлены из стекла. Слой 40 формирования фокуса изготовлен из акриловой полимерной смолы. Зеркально отражающий слой 30 изготовлен из осажденного алюминия. Адгезивный слой 20 изготовлен из акриловой полимерной смолы. Ниже будет описан способ изготовления установленного изображения (L1) и установленного изображения (L2) на световозвращающем покрытии 100. Как показано на фиг. 5, лучи L света попадают в световозвращающее покрытие 100 со стороны слоя 70 защиты поверхности световозвращающего покрытия 100 в направлении, имеющем заданный угол наклона относительно направления, вертикального к поверхности световозвращающего покрытия 100. Лучи L света, попадающие на световозвращающее покрытие 100, преломляются на поверхности микролинз 51 и выходят из микролинз 51. Лучи L света, выводимые из микролинз 51, фокусируются на соответствующих областях 31 отражения, на зеркально отражающем слое 30. Сфокусированные лучи света отражаются от областей 31 отражения так, что они снова попадают в микролинзы 51. Затем лучи L света преломляются на поверхности микролинз 51 и выходят из микролинз 51. В это время лучи L света выводят в направлении, имеющем угол наклона, который является таким же, как у лучей L света, попадающих на световозвращающее покрытие 100, относительно направления, вертикального к поверхности световозвращающего покрытия 100. Поэтому световозвращающее покрытие 100 отражает свет, падающий от источника света, в направлении источника света. В это время, как только лучи света, фокусируемые на соответствующих областях 31 отражения зеркально отражающего слоя 30, не будут сфокусированы на отсутствующей части 35 а или на отсутствующей части 35b, сфокусированные лучи света также будут отражены в областях 31 отражения, где сформированы отсутствующие части 35 а и 35b, как показано на фиг. 5. Поэтому наблюдатель, рассматривающий световозвращающее покрытие 100 с того же направления, из которого поступают лучи L света, не может видеть установленные изображения (L1 и L2). На фиг. 6 показан вид в разрезе, представляющий отражение с возвращением света, с помощью которого выполнено установленное изображение, показанное на фиг. 3 А. Когда лучи света, поступающие в микролинзы 51 для формирования установленного изображения (L1) среди лучей L света, поступающих на световозвращающее покрытие 100 от центральной оси (Vo1), которые представляют собой лучи L света, поступающие под углом (1) наклона относительно вертикальной линии (Vp) к поверхности световозвращающего покрытия 100, фокусируются на поверхностях областей 31 отражения зеркально отражающего слоя 30, они фокусируются на отсутствующих частях 35 а в форме точки на областях 31 отражения так, что они не отражаются, как показано на фиг. 6. Поэтому, когда лучи L света поступают из направления, имеющего угол (1) наклона относительно вертикальной линии (Vp) к поверхности световозвращающего покрытия 100, лучи света, которые должны возвращаться в том же направлении, отсутствуют в положениях, где установленное изображение (L1) выполнено, как представлено пунктирной линией на фиг. 6, таким образом, что формируются точечные изображения (1), соответственно, формирующие установленное изображение (L1). С другой стороны, в положениях, где установленное изображение (L1) не сформировано, лучи L света, попавшие в микролинзы 51, отражаются на зеркально отражающем слое 30 таким образом, что они выходят в направлении, имеющем угол (1) наклона относительно вертикальной линии (Vp) к поверхности световозвращающего покрытия 100, которое представляет собой направление вдоль центральной оси (Vo1). В соответствии с этим наблюдатель, наблюдающий световозвращающее покрытие 100 вдоль центральной оси (Vo1), может видеть установленное изображение (L1) как сравнительно темное установленное изображение (L1) на зеркально отражающем слое 31. На фиг. 7 показан вид в разрезе, представляющий явление возврата света, в соответствии с которым выполнено установленное изображение, показанное на фиг. 3 В. Когда свет, поступающий в микролинзы 51 для формирования установленного изображения (L2) среди лучей L света, поступающих в световозвращающее покрытие 100 от центральной оси (Vo2), которые представляют собой лучи L света, поступающие под углом (2) наклона относительно вертикальной линии (Vp) к поверхности световозвращающего покрытия 100, фокусируется на поверхностях областей 31 отражения зеркально отражающего слоя 30, они фокусируются на отсутствующих частях 35b в форме точек в области 31 отражения так, что свет не отражается, как показано на фиг. 7. Поэтому, когда лучи L света поступают из направления,имеющего угол (2) наклона относительно вертикальной линии (Vp) к поверхности световозвращающего покрытия 100, возвращаемые лучи света будут потеряны в положениях, где установленное изображение(L2) выполнено, как представлено пунктирной линией на фиг. 7, формируя точечные изображения (2),соответственно, формирующие установленное изображение (L2). С другой стороны, в положениях, где установленное изображение (L2) не сформировано, лучи L света, поступающие в микролинзы 51, отражаются на зеркально отражающем слое 30 так, что их выводят в направлении, имеющем угол (2) наклона относительно вертикальной линии (Vp) к поверхности световозвращающего покрытия 100, которое представляет собой направление вдоль центральной оси (Vo2). В соответствии с этим, наблюдатель, рассматривающий световозвращающее покрытие 100 вдоль центральной оси (Vo2), может видеть установленное изображение (L2) как сравнительно темное установленное изображение (L2) на зеркально отражающем слое 31. Размеры (1, 2) конических видимых областей могут быть соответствующим образом изменены путем изменения размера отсутствующих частей деталей 35 а и 35b в форме точек. Далее будет описан другой вариант осуществления изобретения. На фиг. 8 А-8 С показаны виды в перспективе, представляющие световозвращающее покрытие, на котором предусмотрены установленные изображения, каждое из которых имеет визуальную направленность, в соответствии с другим вариантом осуществления изобретения. Как показано на фиг. 8 А, на световозвращающем покрытии 100 выполнено синусоидальное установленное изображение (L1). Направление наклона центральной оси (Vo1) видимой области точечных изображений, составляющих установленное изображение, наклонено влево на фиг. 8 А относительно вертикальной линии (Vp) к световозвращающему покрытию. Как показано на фиг. 8 В, на световозвращающем покрытии 100 выполнено синусоидальное установленное изображение (L2), расположенное рядом с установленным изображением (L1). Направление наклона центральной оси (Vo2) видимой области точечных изображений, составляющих установленное изображение (L2), выровнено с вертикальной линией (Vp) к световозвращающему покрытию 100. Кроме того, установленное изображение (L2) выполнено так, что оно имеет такую же форму, как и у установленного изображения (L1) с разностью фаз. Разность фаз установлена как шестая часть периода синусоидальной длины волны. Как показано на фиг. 8 С, на световозвращающем покрытии 100 выполнено синусоидальное установленное изображение (L3). Направление наклона центральной оси (Vo3) видимой области точечных изображений, составляющих установленное изображение (L3), наклонено вправо на фиг. 8 С относительно вертикальной линии (Vp) к световозвращающему покрытию 100. Другими словами, центральная ось(Vo1) и центральная ось (Vo3) наклонены в направлениях, противоположных относительно вертикальной линии (Vp). Кроме того, установленное изображение (L3) выполнено так, что оно имеет такую же форму, как и установленное изображение (L1) с разностью фаз. Разность фаз установлена как две шестых периода синусоидальной длины волны. Кроме того, углы наклона центральных осей в видимых областях точечных изображений в соответствующих установленных изображениях (L1, L2, L3) установлены равными 45 или меньше относительно вертикальной линии (Vp), и разностьмежду углами наклона центральных осей в видимых областях точечных изображений, соответственно, в установленных изображениях (L1, L2, L3), расположенных рядом друг с другом, установлена в диапазоне между 5 и 25. На фиг. 9 А-9 С и 9S показаны виды, представляющие установленные изображения (L1, L2, L3) на световозвращающем покрытии 100, показанном на фиг. 8 А-8 С. На фиг. 9 А показан вид в плане синусоидального установленного изображения (L1), показанного на фиг. 8 А, на фиг. 9 В показан вид в плане синусоидального установленного изображения (L2), показанного на фиг. 8 В, и на фиг. 9 С показан вид в плане синусоидального установленного изображения (L3), показанного на фиг. 8 С. На фиг. 9S показан вид в плане, на котором три синусоидальных установленных изображения (L1,L2 и L3) выполнены с наложением. Однако эти три установленных изображения (L1, L2 и L3) никогда не рассматриваются вместе под одним и тем же углом обзора. Когда установленные изображения (L1, L2 иL3) рассматривают с колебаниями, установленные изображения (L1, L2 и L3) рассматриваются поочередно, и можно видеть синусоидальное установленное изображение, движущееся продольно с остаточными изображениями. На фиг. 10 А-10 С и 10S показаны виды, представляющие установленные изображения в соответствии с еще одним, другим вариантом осуществления изобретения. На фиг. 10 А, 10 В и 10 С показана комбинация эллиптических установленных изображений, которые можно наблюдать под разными углами обзора. Установленные изображения, показанные на фиг. 10 А,10 В и 10 С, расположены в вертикальном направлении на фиг. 10 А, 10 В и 10 С. Эти установленные изображения могут иметь одинаковые или соответствующие формы. Под фиксированным углом обзора наблюдатель может наблюдать только одно из этих установленных изображений, но не может наблюдать другие установленные изображения. Для наблюдения другого установленного изображения наблюдатель должен переместить точку обзора на другой угол обзора и затем наблюдать его. Из другого фиксированного угла обзора другие два изображения не могут наблюдаться аналогично. На фиг. 10 А-10 С и 10S три установленных изображения предусмотрены в комбинации таким образом, что углы наклона центральных осей в видимых областях точечных изображений, соответственно, в установленных изображениях, показанных на фиг. 10 А, 10 В и 10 С, установлены равными 45 или меньше относительно вертикальной линии к световозвращающему покрытию, и разностьмежду углами наклона центральных осей в видимых областях точечных изображений, соответственно, в установленных изображениях, показанных на фиг. 10 А, 10 В и 10 С, расположенных рядом друг с другом, установлена в диапазоне от 5 до 25 и предпочтительно установлена равной 8-22. Когда происходят колебания световозвращающего покрытия в направлении угла наклона центральной оси так, что можно видеть изо- 11023114 бражения во время колебаний, комбинация этих трех установленных изображений может обеспечивать эффект, представляющий, как будто объект движется вверх и вниз с остаточными изображениями к наблюдателю. Наблюдатель при этом может видеть изображение, представляющее мяч, как бы подпрыгивающий вверх и вниз. Световозвращающее покрытие, на котором предусмотрены произвольно установленные изображения, в комбинации может представлять явление движущегося изображения, при его просмотре во время колебаний в особых условиях, и, таким образом, может обеспечивать предпочтительные характеристики для защиты от подделки. На фиг. 11 А-11 С и 11S показаны виды, представляющие установленные изображения в соответствии с еще одним, другим вариантом осуществления изобретения. На фиг. 11 А, 11 В и 11 С показана комбинация эллиптических установленных изображений, которые можно наблюдать под разными углами обзора. Установленные изображения, показанные на фиг. 11 А,11 В и 11 С, расположены в направлении под наклоном на фиг. 11 А, 11 В и 11 С с разностями фаз. Эти установленные изображения могут иметь одинаковые или соответствующие формы. Под фиксированным углом обзора наблюдатель может наблюдать только одно из этих установленных изображений, но не может наблюдать другие установленные изображения. Для наблюдения другого установленного изображения наблюдатель должен переместить точку обзора на другой угол обзора и затем наблюдать. Из отличающегося фиксированного угла обзора другие два изображения нельзя наблюдать аналогично. На фиг. 11 А-11 С и 11S три установленных изображения предусмотрены в комбинации таким образом, что углы наклона центральных осей в видимых областях точечных изображений, соответственно, в установленных изображениях, показанных на фиг. 11 А, 11 В и 11 С, установлены равными 45 или меньше относительно вертикальной линии к световозвращающему покрытию, и разностьмежду углами наклона центральных осей в видимых областях точечных изображений, соответственно, в установленных изображениях, показанных на фиг. 11 А, 11 В и 11 С, расположенных рядом друг с другом, установлена в диапазоне от 5 до 25 и предпочтительно установлена от 8 до 22. Когда световозвращающее покрытие колеблется в направлении угла наклона центральной оси, можно рассматривать изображения во время колебаний, комбинация этих трех установленных изображений может обеспечить эффект, представляющий объект, как бы движущийся из стороны в сторону и вверх и вниз с остаточными изображениями для наблюдателя. Наблюдатель при этом может рассматривать изображение мяча, как бы колеблющегося в поперечном направлении. Световозвращающее покрытие, на котором предусмотрены бессмысленные (произвольные) установленные изображения, в комбинации может представлять явление движущегося изображения, когда его рассматривают во время колебаний в особых условиях, и, таким образом, может обеспечивать предпочтительную характеристику защиты от подделки, аналогичную варианту осуществления, показанному на фиг. 10 А-10 С и 10S. На фиг. 12 А-12 С и 12S показаны виды, представляющие установленные изображения в соответствии с еще одним, другим вариантом осуществления изобретения. На фиг. 12 А, 12 В и 12 С показана комбинация установленных изображений бессмысленных форм,которые можно наблюдать под разными углами обзора. Под фиксированным углом обзора наблюдатель может видеть только одно из этих установленных изображений, но не может видеть другие установленные изображения. Для того чтобы видеть другое установленное изображение, наблюдатель должен переместить точку зрения на другой угол обзора и затем наблюдать. Под другим фиксированным углом обзора другие два установленных изображения нельзя наблюдать аналогично. На фиг. 12 А-12 С и 12S представлены три установленных изображения в комбинации таким образом, что углы наклона центральных осей в видимых областях точечных изображений, соответственно, в установленных изображениях, показанных на фиг. 12 А, 12 В и 12 С, установлены под 45 или меньше относительно вертикальной линии к световозвращающему покрытию, и разностьмежду углами наклона центральных осей в видимых областях точечных изображений, соответственно, в установленных изображениях, показанных на фиг. 12 А, 12 В и 12 С, расположенных рядом друг с другом, установлена в диапазоне от 5 до 25 и предпочтительно установлена от 8 до 22. Когда световозвращающее покрытие колеблется в направлении угла наклона центральной оси так, что можно видеть изображения во время колебаний, комбинация трех установленных изображений, скомбинированная с установленными изображениями, предусмотренными рядом друг с другом, может обеспечить эффект, представляющий изображение со значением, показанным на фиг. 12S, которое отличается от индивидуально установленных изображений с остаточными изображениями для наблюдателя. Световозвращающее покрытие, на котором предусмотрены бессмысленные (произвольные) установленные изображения в комбинации, может представлять информацию со значением, когда его рассматривают во время колебаний в особых условиях, для обеспечения предпочтительной характеристики защиты от подделки. Промышленная применимость В качестве конкретного использования световозвращающего покрытия в соответствии с изобретением световозвращающее покрытие можно использовать как световозвращающее покрытие, которое можно применять для дорожных знаков, знаков, используемых на строительстве, коммерческих знаков,регистрационных номеров транспортных средств, световозвращающих этикеток, световозвращающих меток RFID и т.п., и оно может иметь отличную характеристику защиты от подделки и характеристику,представляющую информацию. Изделие в соответствии с изобретением представляет собой световозвращающее покрытие, на котором предусмотрено изображение, имеющее визуальную направленность, и которое имеет отличную характеристику защиты от подделки так, что световозвращающее покрытие можно использовать для знака, этикетки и т.п., на которой закреплено световозвращающее покрытие, на котором предусмотрено изображение, обладающее характеристикой защиты от подделки. Кроме того, знак, этикетка и т.п. может представлять собой метку аутентификации, которую трудно подделать, полученную в результате наклейки световозвращающего покрытия в соответствии с изобретением. Описание номеров ссылочных позиций 10 - защитный лист; 20 - адгезивный слой; 30 - зеркально отражающий слой; 31 - отражающая область; 35 а, 35b - отсутствующая часть; 40 - слой формирования фокуса; 50 - слой микролинз; 51 - микролинзы; 60 - слой удержания; 70 - слой защиты поверхности; 100 - световозвращающее покрытие; Р, P1, P2 - точечное изображение;L1, L2, и L3 - установленное изображение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Световозвращающее покрытие со стеклянными микросферами, содержащее слой удержания,удерживающий множество микролинз, введенных в него частью своей поверхности, зеркально отражающий слой напротив упомянутого слоя удержания и слой, формирующий фокус, расположенный между зеркально отражающим слоем и слоем удержания, по меньшей мере два смежных друг с другом изображения, первое и второе, каждое из которых сформировано в зеркально отражающем слое, набором точек, в которых отсутствует зеркально отражающее покрытие, при этом зона наблюдения каждой указанной точки в зеркально отражающем слое ограничена цилиндрической поверхностью, диаметр которой задается основанием конуса на поверхности микросферы, вершина которого совпадает с указанной точкой, а высота проходит через центр микросферы и является осью указанной цилиндрической поверхности, отличающееся тем, что угол растворакаждого указанного конуса равен 5-20 и уголнаклона указанной оси к перпендикуляру к поверхности световозвращающего покрытия равен 0-30, а зоны наблюдения соответствующих отдельных указанных точек указанных первого и второго смежных изображений частично перекрываются, при этом разностьмежду углами наклона осей зон наблюдения соответствующих точек, формирующих первое и второе изображения, составляет от 5 до 25. 2. Световозвращающее покрытие со стеклянными микросферами по п.1, отличающееся тем, что разностьсоставляет от 8 до 22. 3. Световозвращающее покрытие со стеклянными микросферами по любому из пп.1, 2, отличающееся тем, что разностьмежду азимутом зоны наблюдения каждой точки из набора, формирующего первое изображение, и азимутом зоны наблюдения каждой точки из набора, формирующего второе изображение, составляет от 0 до 10. 4. Световозвращающее покрытие со стеклянными микросферами по п.3, отличающееся тем, что разностьсоставляет от 0 до 7.
