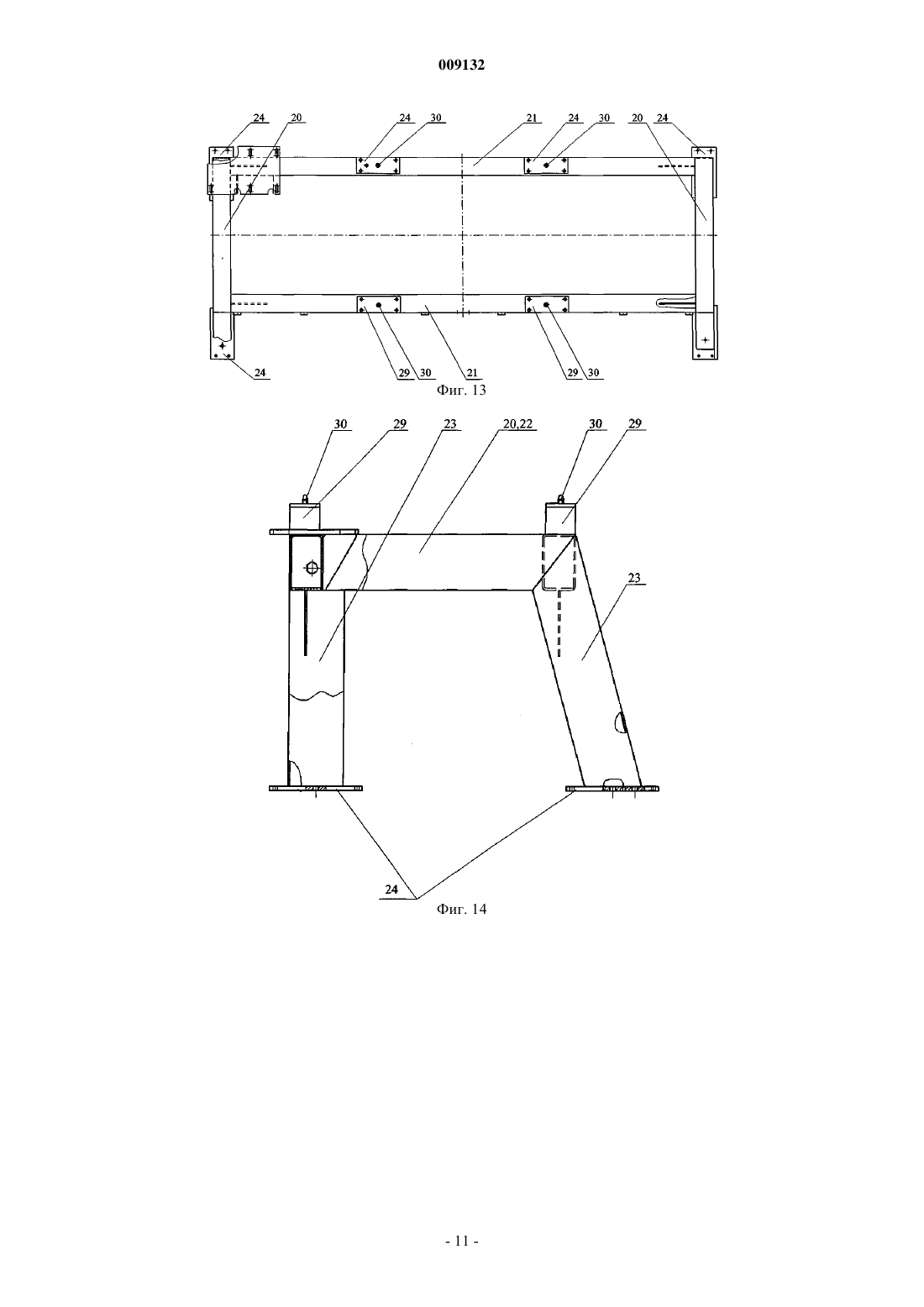

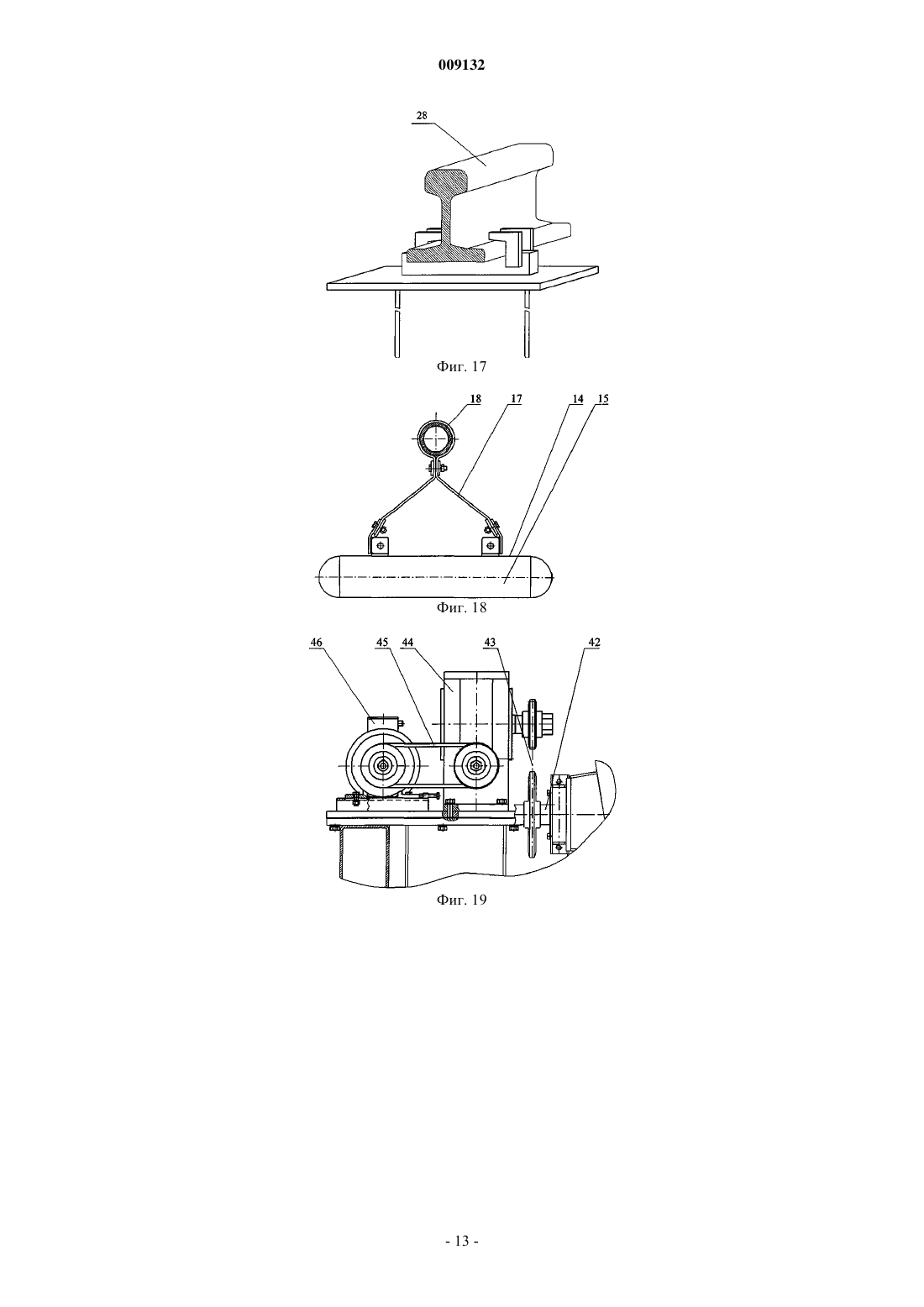

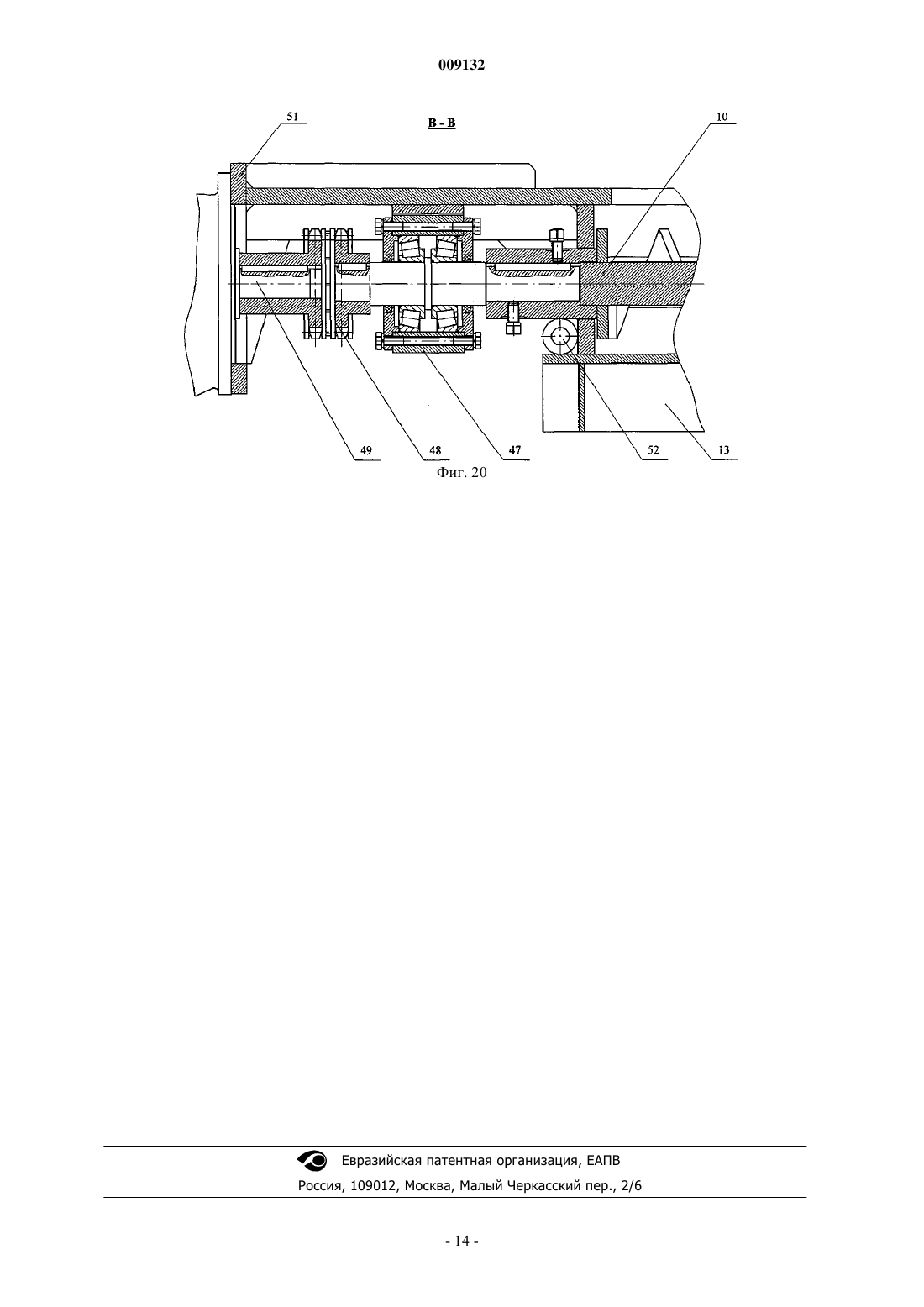

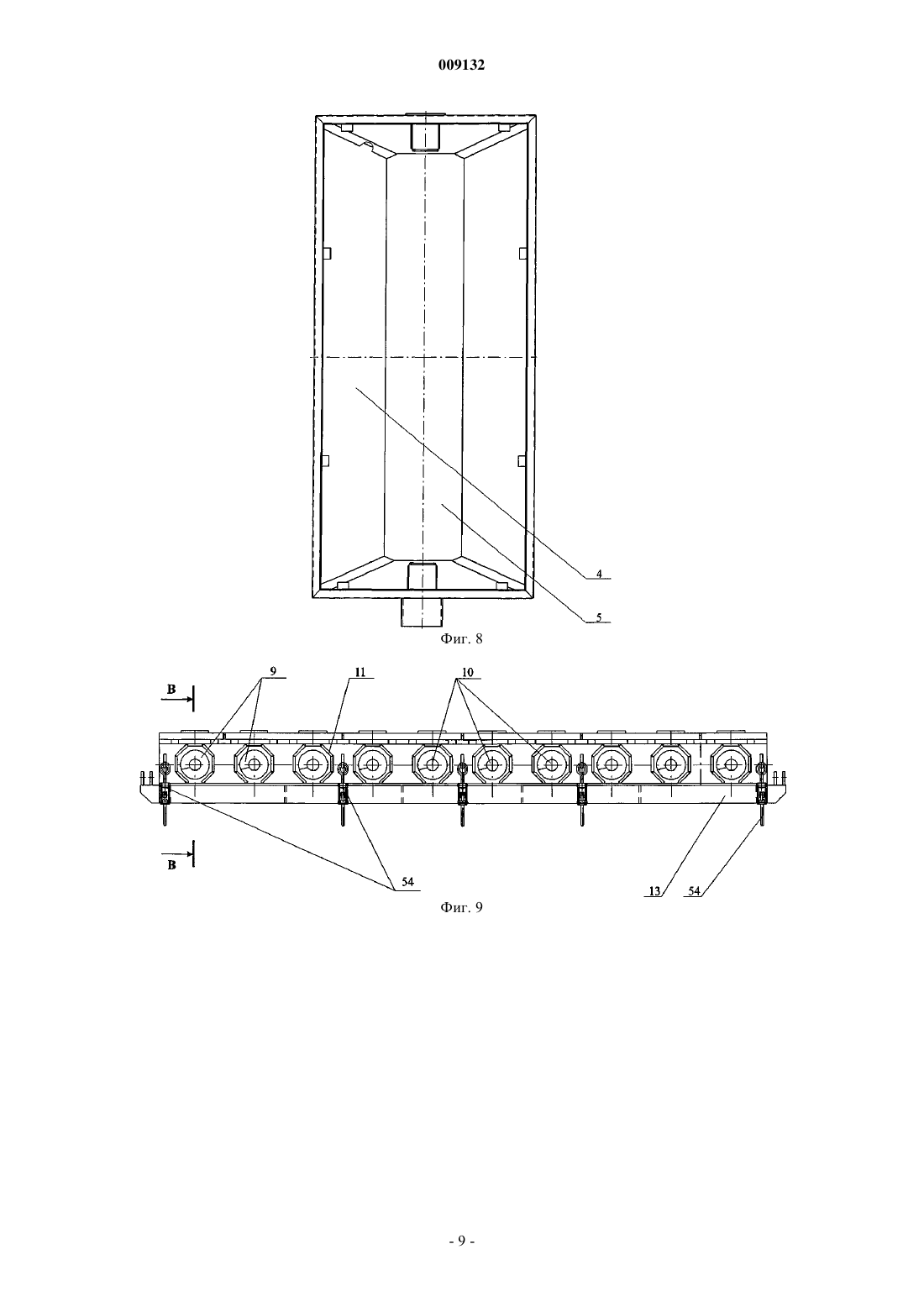

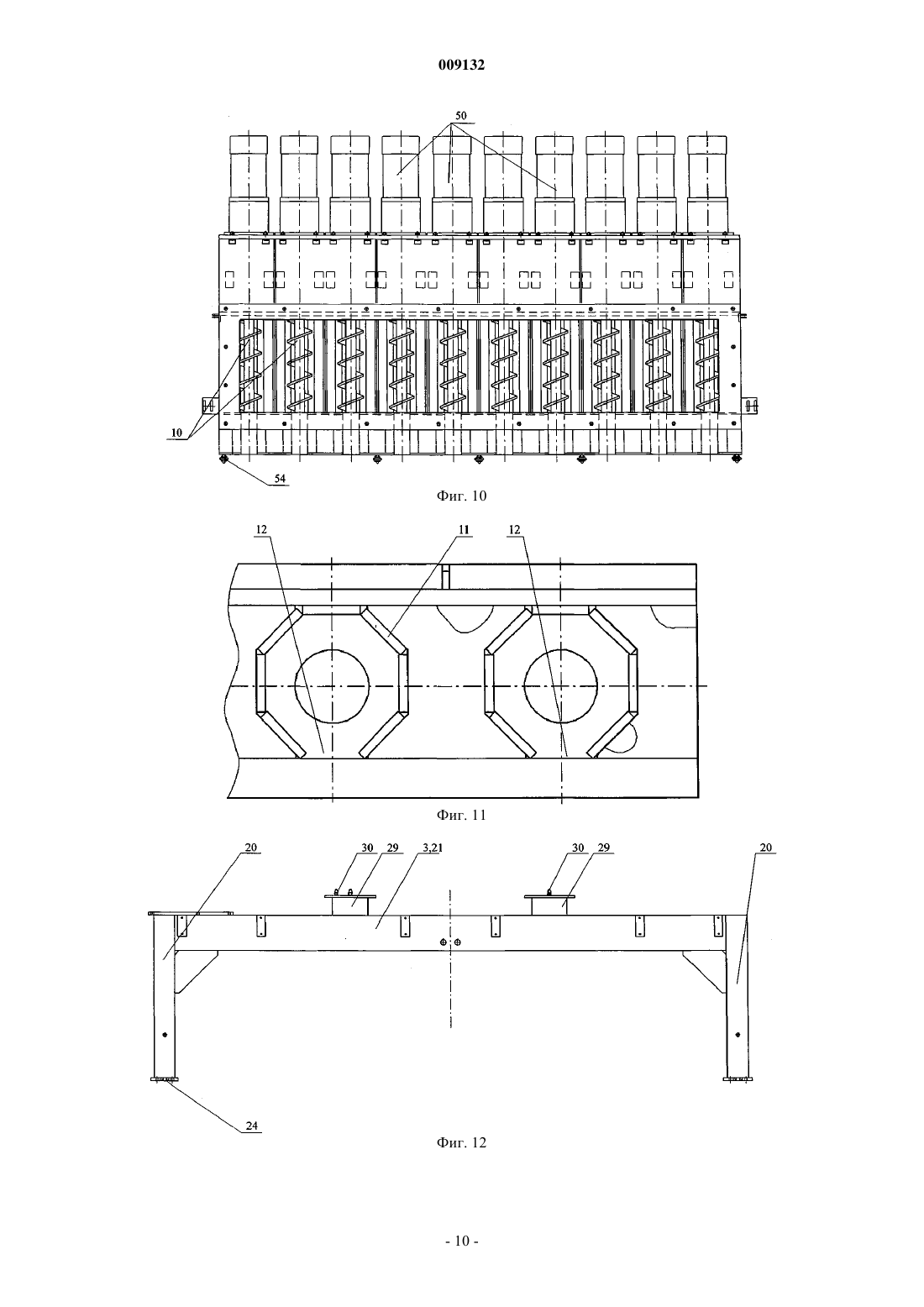

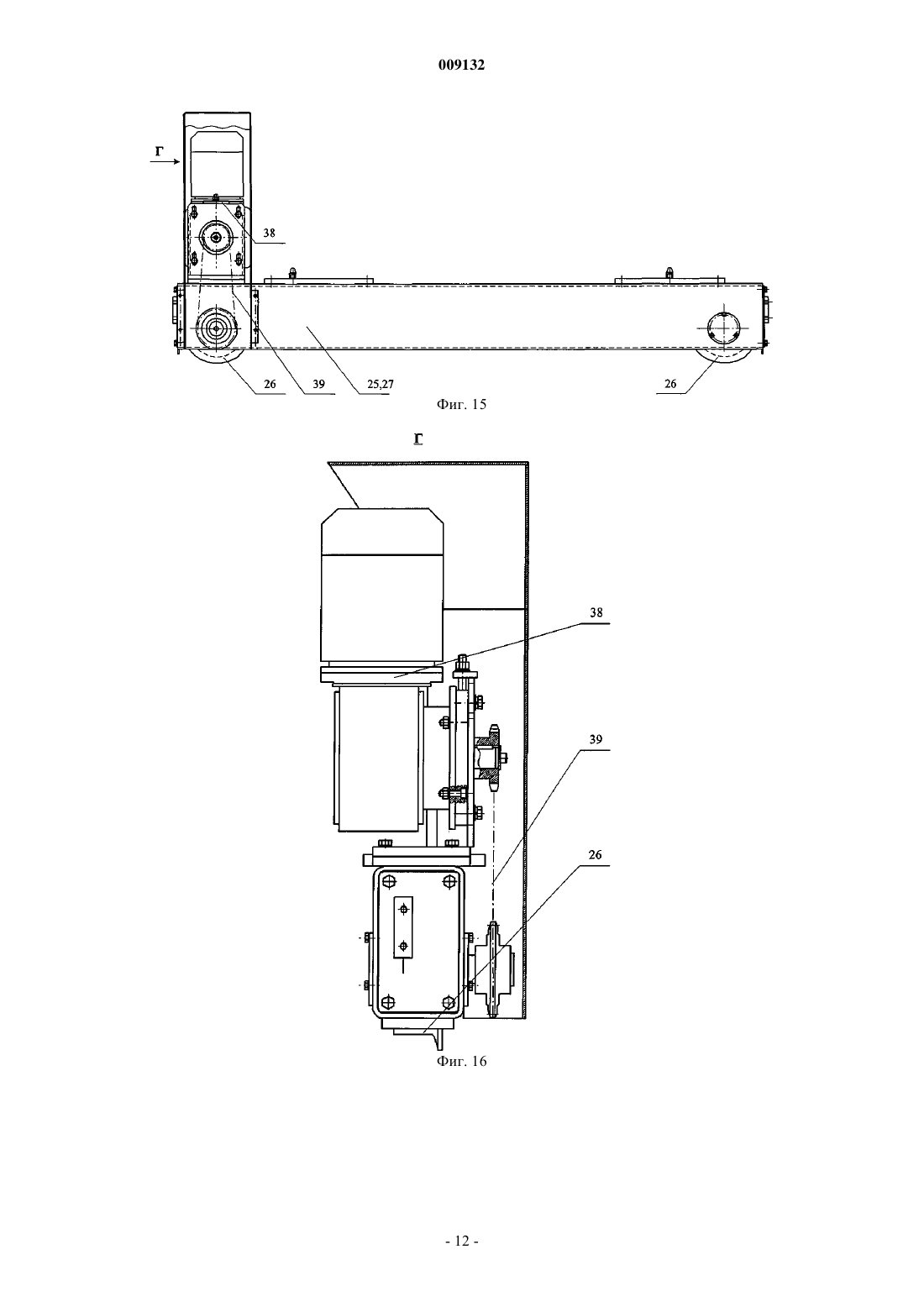

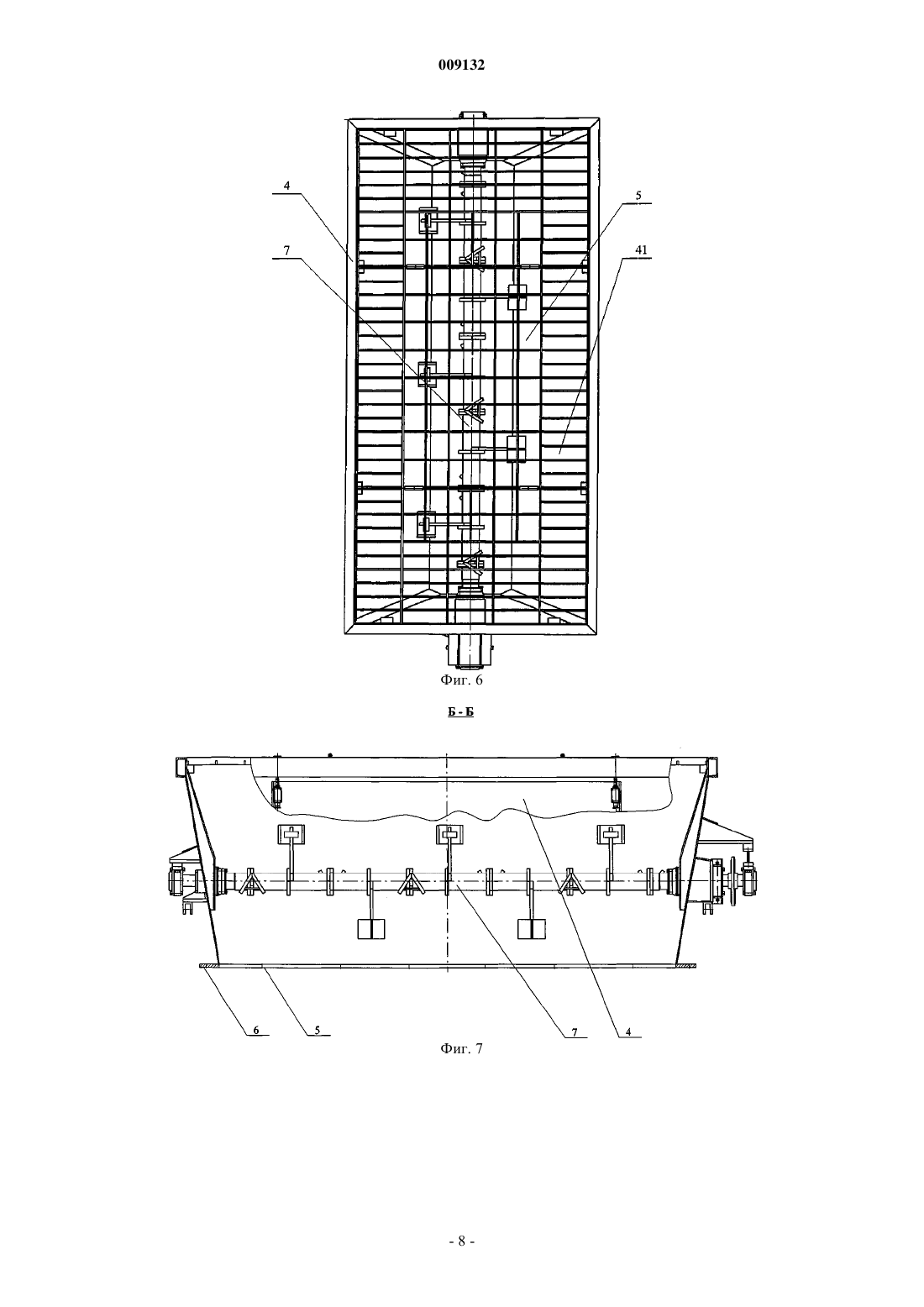

Вибробетоноукладчик

009132 Изобретение относится к области строительной техники и в частности к оборудованию для производства железобетонных изделий и конструкциям бетоноукладчиков с вибраторами - вибробетоноукладчиков. Известны различные конструкции вибробетоноукладчиков (например, SU 1384392, 30.03.1988,В 28 В 13/02), в том числе известен вибробетоноукладчик содержащий сварную раму, приемный бункер с выходным проемом в днище и вибраторы, снабженный механизмом передвижения (SU 1011383 А,15.04.1983, В 28 В 13/02). Задачей настоящего изобретения является повышение качества изготавливаемых строительных конструкций за счет повышения равномерности укладки бетонной смеси и исключения е расслаивания при одновременном сокращении энергоемкости, повышении надежности работы и срока службы оборудования, вибробетоноукладчика, а также снижении аварийности при эксплуатации за счет исключения возможности заклинивания шнеков вибробетоноукладчика самопроизвольного открывания поддона его питателя и обеспечения плавного контролируемого движения вибробетоноукладчика и бетонной смеси в шнеках. Поставленная задача решается за счет того, что вибробетоноукладчик, согласно изобретению, содержит систему электроснабжения и/или гидросистему, смонтированный на установленной с возможностью перемещения пространственной раме приемный бункер по крайнем мере с одним выходным проемом в днище и лопастным рабочим органом, пульт управления, по крайней мере один расположенный ниже соответствующего выходного проема питатель, который выполнен с рабочим органом в виде шнека, который установлен в охватывающем его корпусе, выполненном в нижней части с промом в виде продольной щели, перекрытой снизу в рабочем положении предпочтительно откидным приводным поддоном, и комплект вибраторов с автономными приводами, при этом вибраторы выполнены плавающими с протяженными корпусами, соединенными кабелем с источником электропитания или с приводами посредством гибких валов и подвешены на гибких связях на поперечной относительно направления укладки бетонной смеси штанге, установленной ниже питателя со смещением относительно него в направлении, противоположном направлению укладки бетонной смеси с возможностью перемещения вибраторов в подлежащей виброуплотнению бетонной смеси, причем продольные оси корпусов каждого из вибраторов ориентированы преимущественно в направлении рабочего перемещения бетоноукладчика и подвешены на штанге с шагом В, определяемым зависимостью В=(1,9-21,3)d, где d - наибольший размер поперечного сечения корпуса вибратора. Пространственная рама может быть выполнена в виде пары продольных относительно направления укладки бетонной смеси плоских рам, объединенных поверху парой поперечных балок, причем каждая плоская рама может иметь объединенные ригелем две стойки с опорными плитами на нижних концах,при этом нижние концы пар стоек каждой плоской рамы могут быть оперты на соответствующую нижнюю продольную балку, которая может быть установлена на не менее, чем две катковые опоры с образованием соответствующей тележки для перемещения по рельсовым направляющим в направлении укладки бетонной смеси. Каждая катковая опора каждой тележки может быть установлена с возможностью поворота относительно вертикальной оси и фиксации в требуемом положении для перевода на другие направления перемещения. На верхней поверхности каждого ригеля могут быть установлены проставки с закрепленными на них штырями для фиксации бункера. Пространственная рама может быть выполнена предпочтительно сварной, причем ригели, стойки и балки пространственной рамы могут быть выполнены преимущественно коробчатого сечения, предпочтительно из прокатных элементов или листовых элементов. Вибробетоноукладчик может быть снабжен расположенной в уровне нижних продольных балок площадкой оператора с рабочим креслом, площадкой обслуживания с перильным ограждением, закрепленной в верхней части пространственной рамы, а пульт управления может быть закреплен на поперечной балке и может быть связан с ножной педалью управления, расположенной на площадке оператора,кроме того, вибробетоноукладчик снабжен дросселем регулирования скорости перемещения, установленным на раме у площадки оператора. Тележки могут быть снабжены четырьмя буферами безопасности с концевыми выключателями и механизмом перемещения, при этом буферы безопасности могут быть закреплены один на свободном торце площадки оператора, а три остальных по торцам нижних продольных балок в уровне тележек, могут быть выполнены качающимися вокруг вертикальной оси и закреплены на двух подпружиненных горизонтальных верхнем и нижнем элементах с возможностью освобождения концевого выключателя для блокирования перемещения вибробетоноукладчика при соприкосновении с посторонним предметом и возврата посредством пружины в исходное положение при освобождении буфера от соприкосновения с посторонним предметом. Механизм перемещения вибробетоноукладчика может быть выполнен в виде расположенного на каждой тележке управляемого с пульта управления мотор-редуктора с цепной передачей на одну из катковых опор каждой тележки, которая может быть выполнена ведущей, и на ножную педаль управления.-1 009132 Бункер может быть установлен на пространственной раме на четырех опорах и может быть снабжен двумя концевыми выключателями, расположенными в верхней части бункера со стороны площадки обслуживания, и перекрывающей бункер сверху защитной решеткой с размером ячеек, исключающим случайное попадание в бункер вместе с бетонной смесью посторонних включений, установленной с возможностью открывания и закрывания и возможностью отключения лопастного рабочего органа и шнека питателя при открытом положении защитной решетки. Лопастной рабочий орган может быть установлен на валу, взаимодействующем через цепную передачу, червячный редуктор и зубчатую ременную передачу с электродвигателем привода лопастного рабочего органа, который установлен на кронштейне, закрепленном на бункере, причем цепная передача снабжена натяжным приспособлением для регулирования е натяжения. Корпус каждого питателя может быть выполнен из высокопрочного металла с внутренней многогранной, предпочтительно восьмигранной, поверхностью, причем продольная щель в корпусе может быть выполнена с концевыми участками в виде полусфер и сопрягающим их средним цилиндрическим участком, а шнек может быть закреплен в корпусе на подшипниковой опоре консольно и может быть соединен посредством цепной муфты с валом мотор-редуктора, причем мотор-редуктор и подшипниковая опора могут быть закреплены на кронштейне корпуса питателя. Поддон питателя может быть закреплен к его корпусу на шарнирах с возможностью открывания и закрывания посредством двух приводов или гидроцилиндров, закрепленных к боковым поверхностям бункера и поддону, причем поддон может быть снабжен дополнительными замками для предотвращения случайного открывания. Вибраторы могут быть подвешены на штанге с возможностью подъема и опускания с помощью двух приводов или гидроцилиндров, присоединенных к штанге. Вибробетоноукладчик может быть снабжен устройствами с программным управлением для автоматизации работы по крайней мере части его узлов. Система электроснабжения может содержать установленный на одной из стоек одной из плоских рам барабан, на котором намотан с возможностью разматывания питающий кабель для подачи электроэнергии через щит управления и пульт управления, к мотор-редуктору привода шнека, электродвигателю привода лопастного рабочего органа, а также к мотор-редуктору механизма перемещения через концевые выключатели буферов безопасности. Гидросистема может включать установленный на тележке вибробетоноукладчика бак с насосным агрегатом с обратным и предохранительным клапанами и контрольно-регулирующей гидроаппаратурой,блок, состоящий из трех распределителей и двух редукционных клапанов и установленный на раме вибробетоноукладчика, два врезанных в трубопроводы дросселя, один из которых может быть установлен на площадке оператора, а другой - за блоком распределителей. Технический результат, обеспечиваемый изобретением, состоит в повышении качества изготавливаемых строительных конструкций за счет повышения равномерности укладки бетонной смеси и исключения е расслаивания при одновременном сокращении энергоемкости, повышении надежности работы и срока службы оборудования, вибробетоноукладчика, а также снижении аварийности при эксплуатации за счет исключения возможности заклинивания шнеков вибробетоноукладчика самопроизвольного открывания поддона его питателя и обеспечения плавного контролируемого движения вибробетоноукладчика и бетонной смеси в шнеках. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен вибробетоноукладчик, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, вид со стороны питателя; на фиг. 4 - вид по А-А на фиг. 3; на фиг. 5 - бункер, вид сбоку; на фиг. 6 - то же, вид сверху; на фиг. 7 - то же, вид по Б-Б; на фиг. 8 - то же, вид сверху (решетка, питатель и лопастной рабочий орган сняты); на фиг. 9 - питатели, вид спереди; на фиг. 10 - то же, в плане; на фиг. 11 - корпус питателя, вид спереди; на фиг. 12 - пространственная рама, вид спереди; на фиг. 13 - то же, вид сверху; на фиг. 14 - то же, вид сбоку; на фиг. 15 -тележка с приводом хода, вид сбоку; на фиг. 16 - вид по стрелке Г на фиг. 15; на фиг. 17 - рельсовая направляющая, в аксонометрии; на фиг. 18 - вибратор, вид сбоку; на фиг. 19 - привод лопастного рабочего органа, вид спереди; на фиг. 20 - вид по В-В на фиг. 9.-2 009132 Согласно изобретению вибробетоноукладчик 1 содержит систему электроснабжения 2 а и гидросистему 2 б, смонтированный на установленной с возможностью перемещения пространственной раме 3 приемный бункер 4 по крайнем мере с одним выходным проемом 5 в днище 6 и лопастным рабочим органом 7, пульт управления 8, по крайней мере один расположенный ниже соответствующего выходного проема 5 питатель 9. Питатель 9 выполнен с рабочим органом в виде шнека 10, который установлен в охватывающем его корпусе 11, выполненном в нижней части с промом в виде продольной щели 12, перекрытой снизу в рабочем положении предпочтительно откидным приводным поддоном 13, и комплект вибраторов 14 с автономными приводами. Вибраторы 14 выполнены плавающими с протяженными корпусами 15, соединенными кабелем 16 с источником электропитания (не показано) или с приводами (не показано) посредством гибких валов (не показано) и подвешены на гибких связях 17 на поперечной относительно направления укладки бетонной смеси штанге 18, установленной ниже питателя 9 со смещением относительно него в направлении, противоположном направлению укладки бетонной смеси с возможностью перемещения вибраторов 14 в подлежащей виброуплотнению бетонной смеси. Продольные оси 19 корпусов 15 каждого из вибраторов 14 ориентированы преимущественно в направлении рабочего перемещения бетоноукладчика 1 и подвешены на штанге 18 с шагом В, определяемым зависимостью В=(1,9-21,3)d, где d - наибольший размер поперечного сечения корпуса 15 вибратора 14. Пространственная рама 3 выполнена в виде пары продольных относительно направления укладки бетонной смеси плоских рам 20, объединенных поверху парой поперечных балок 21. Каждая плоская рама 20 имеет объединенные ригелем 22 две стойки 23 с опорными плитами 24 на нижних концах. Нижние концы пар стоек 23 каждой плоской рамы 20 оперты на соответствующую нижнюю продольную балку 25, которая установлена на не менее, чем две катковые опоры 26 с образованием соответствующей тележки 27 для перемещения по рельсовым направляющим 28 в направлении укладки бетонной смеси. Каждая катковая опора 26 каждой тележки 27 установлена с возможностью поворота относительно вертикальной оси и фиксации в требуемом положении для перевода на другие направления перемещения. На верхней поверхности каждого ригеля 22 установлены проставки 29 с закрепленными на них штырями 30 для фиксации бункера 4. Пространственная рама 3 выполнена предпочтительно сварной, причем ригели 22, стойки 23 и балки 21, 25 пространственной рамы 3 выполнены преимущественно коробчатого сечения, предпочтительно из прокатных элементов или листовых элементов. Вибробетоноукладчик 1 снабжен расположенной в уровне нижних продольных балок 25 площадкой оператора 31 с рабочим креслом 32, площадкой обслуживания 33 с перильным ограждением 34, закрепленной в верхней части пространственной рамы 3. Пульт управления 8 закреплен на поперечной балке 21 и связан с ножной педалью управления 35, расположенной на площадке оператора 31. Вибробетоноукладчик 1 снабжен дросселем регулирования скорости перемещения (не показано), установленным на раме у площадки оператора 31. Тележки 27 снабжены четырьмя буферами 36 безопасности с концевыми выключателями (не показано) и механизмом перемещения 37. Буферы 36 безопасности закреплены один на свободном торце площадки оператора 31, а три остальных по торцам нижних продольных балок 25 в уровне тележек 27,выполнены качающимися вокруг вертикальной оси и закреплены на двух подпружиненных горизонтальных верхнем и нижнем элементах с возможностью освобождения концевого выключателя (не показано) для блокирования перемещения вибробетоноукладчика 1 при соприкосновении с посторонним предметом и возврата посредством пружины в исходное положение при освобождении буфера 36 от соприкосновения с посторонним предметом. Механизм перемещения 37 вибробетоноукладчика 1 выполнен в виде расположенного на каждой тележке 27 управляемого с пульта управления 8 мотор-редуктора 38 с цепной передачей 39 на одну из катковых опор 26 каждой тележки 27, которая выполнена ведущей, и на ножную педаль 35 управления. Бункер 4 установлен на пространственной раме 3 на четырех опорах 40 и снабжен двумя концевыми выключателями (не показано), расположенными в верхней части бункера 4 со стороны площадки обслуживания 33, и перекрывающей бункер 4 сверху защитной решеткой 41 с размером ячеек, исключающим случайное попадание в бункер 4 вместе с бетонной смесью посторонних включений, установленной с возможностью открывания и закрывания и возможностью отключения лопастного рабочего органа 7 и шнека 10 питателя 9 при открытом положении защитной решетки 41. Лопастной рабочий орган 7 установлен на валу 42, взаимодействующем через цепную передачу 43,червячный редуктор 44 и зубчатую ременную передачу 45 с электродвигателем 46 привода лопастного рабочего органа 7. Лопастной рабочий орган 7 установлен на кронштейне (не показано), закрепленном на бункере 4. Цепная передача 43 снабжена натяжным приспособлением (не показано) для регулирования е натяжения. Корпус 11 шнека 10 каждого питателя 9 выполнен из высокопрочного металла с внутренней многогранной, предпочтительно восьмигранной, поверхностью. Продольная щель 12 в корпусе 11 выполнена с концевыми участками в виде полусфер и сопрягающим их средним цилиндрическим участком. Шнек 10 закреплен в корпусе 11 на подшипниковой опоре 47 консольно и соединен посредством цепной муфты-3 009132 48 с валом 49 мотор-редуктора 50. Мотор-редуктор 50 и подшипниковая опора 47 закреплены на кронштейне 51 корпуса 11 питателя 9. Поддон 13 питателя 9 закреплен к его корпусу 11 на шарнирах 52 с возможностью открывания и закрывания посредством двух приводов (на чертежах не показано) или гидроцилиндров 53, закрепленных к боковым поверхностям бункера 4 и поддону 13. Поддон 13 снабжен дополнительными замками 54 для предотвращения случайного открывания. Вибраторы 14 подвешены на штанге 18 с возможностью подъема и опускания с помощью двух приводов (на чертежах не показано) или гидроцилиндров 55, присоединенных к штанге 18. Система электроснабжения 2 а содержит установленный на одной из стоек одной из плоских рам 3 барабан (не показано), на котором намотан с возможностью разматывания питающий кабель (не показано) для подачи электроэнергии через щит управления (не показано) и пульт управления 8 к моторредуктору 50 привода шнека 10, электродвигателю 46 привода лопастного рабочего органа 7, а также к мотор-редуктору 38 механизма перемещения 37 через концевые выключатели буферов безопасности 36. Гидросистема 2 включает установленный на тележке 27 вибробетоноукладчика 1 бак 56 с насосным агрегатом 57 с обратным и предохранительным клапанами (не показано) и контрольнорегулирующей гидроаппаратурой (не показано), блок (не показано), состоящий из трех распределителей и двух редукционных клапанов и установленный на раме 3 вибробетоноукладчика 1, два врезанных в трубопроводы дросселя (не показано), один из которых установлен на площадке оператора 31, а другой за блоком (не показано) распределителей. Бункер 4 выполнен вмещающим 2 - 3 м 3, а бак 56 - объемом 63 л. Вибробетоноукладчик 1 снабжен устройствами с программным управлением (не показано) для автоматизации работы по крайней мере части его узлов. Вибробетоноукладчик работает следующим образом. Бетонная смесь загружается в бункер вибробетоноукладчика из кадки с использованием кранового оборудования. В бункере бетоноукладчика он перемешивается лопастным рабочим органом и поступает через проем в нижней части бункера на вращающиеся шнеки питателя, выполненные, например, в виде однозаходной спирали Архимеда. Шнеки питателя приводятся в действие с помощью десяти моторредукторов, где в качестве мотора используется электродвигатель. Бетонная смесь, дополнительно перемешиваясь, падает на поддон опалубки с одновременным перемещением бетоноукладчика над опалубкой, где уплотняется вибраторами, которые погружены в бетонную смесь. Вибробетоноукладчик передвигается над поддоном опалубки с помощью механизма перемещения. Он выполнен в виде управляемого с пульта управления мотор-редуктора с расположенной на каждой тележке цепной передачей на одну из катковых опор каждой тележки. Таким образом достигается высокое качество формования бетонных и железобетонных изделий,повышение плотности и прочности бетона в изделии. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вибробетоноукладчик, характеризующийся тем, что он содержит систему электроснабжения и/или гидросистему, смонтированный на установленной с возможностью перемещения пространственной раме приемный бункер по крайнем мере с одним выходным проемом в днище и лопастным рабочим органом, пульт управления, по крайней мере один расположенный ниже соответствующего выходного проема питатель, который выполнен с рабочим органом в виде шнека, который установлен в охватывающем его корпусе, выполненном в нижней части с промом в виде продольной щели, перекрытой снизу в рабочем положении предпочтительно откидным приводным поддоном, и комплект вибраторов с автономными приводами, при этом вибраторы выполнены плавающими с протяженными корпусами,соединенными кабелем с источником электропитания или с приводами посредством гибких валов, и подвешены на гибких связях на поперечной относительно направления укладки бетонной смеси штанге,установленной ниже питателя со смещением относительно него в направлении, противоположном направлению укладки бетонной смеси с возможностью перемещения вибраторов в подлежащей виброуплотнению бетонной смеси, причем продольные оси корпусов каждого из вибраторов ориентированы преимущественно в направлении рабочего перемещения бетоноукладчика и подвешены на штанге с шагом В, определяемым зависимостью В=(1,9-21,3)d, где d - наибольший размер поперечного сечения корпуса вибратора. 2. Вибробетоноукладчик по п.1, отличающийся тем, что пространственная рама выполнена в виде пары продольных относительно направления укладки бетонной смеси плоских рам, объединенных поверху парой поперечных балок, причем каждая плоская рама имеет объединенные ригелем две стойки с опорными плитами на нижних концах, при этом нижние концы пар стоек каждой плоской рамы оперты на соответствующую нижнюю продольную балку, которая установлена на не менее чем две катковые опоры с образованием соответствующей тележки для перемещения по рельсовым направляющим в направлении укладки бетонной смеси, причем каждая катковая опора каждой тележки установлена с возможностью поворота относительно вертикальной оси и фиксации в требуемом положении для перевода-4 009132 на другие направления перемещения, при этом тележки снабжены четырьмя буферами безопасности с концевыми выключателями и механизмом перемещения, при этом буферы безопасности закреплены один на свободном торце площадки оператора, а три остальных по торцам нижних продольных балок в уровне тележек выполнены качающимися вокруг вертикальной оси и закреплены на двух подпружиненных горизонтальных верхнем и нижнем элементах с возможностью освобождения концевого выключателя для блокирования перемещения вибробетоноукладчика при соприкосновении с посторонним предметом и возврата посредством пружины в исходное положение при освобождении буфера от соприкосновения с посторонним предметом, при этом механизм перемещения вибробетоноукладчика выполнен в виде расположенного на каждой тележке управляемого с пульта управления мотор-редуктора с цепной передачей на одну из катковых опор каждой тележки, которая выполнена ведущей, и на ножную педаль управления, при этом пространственная рама выполнена предпочтительно сварной, причем ригели, стойки и балки пространственной рамы выполнены преимущественно коробчатого сечения, предпочтительно из прокатных элементов или листовых элементов, а на верхней поверхности каждого ригеля установлены проставки с закрепленными на них штырями для фиксации бункера, причем бункер установлен на пространственной раме на четырех опорах и снабжен двумя концевыми выключателями, расположенными в верхней части бункера со стороны площадки обслуживания, и перекрывающей бункер сверху защитной решеткой с размером ячеек, исключающим случайное попадание в бункер вместе с бетонной смесью посторонних включений, установленной с возможностью открывания и закрывания и возможностью отключения лопастного рабочего органа и шнека питателя при открытом положении защитной решетки,кроме того, вибробетоноукладчик снабжен расположенной в уровне нижних продольных балок площадкой оператора с рабочим креслом, площадкой обслуживания с перильным ограждением, закрепленной в верхней части пространственной рамы, а пульт управления закреплен на поперечной балке и связан с ножной педалью управления, расположенной на площадке оператора, кроме того, вибробетоноукладчик снабжен дросселем регулирования скорости перемещения, установленным на раме у площадки оператора. 3. Вибробетоноукладчик по п.1, отличающийся тем, что лопастной рабочий орган установлен на валу, взаимодействующем через цепную передачу, червячный редуктор и зубчатую ременную передачу с электродвигателем привода лопастного рабочего органа, который установлен на кронштейне, закрепленном на бункере, причем цепная передача снабжена натяжным приспособлением для регулирования е натяжения, при этом корпус шнека каждого питателя выполнен из высокопрочного металла с внутренней многогранной, предпочтительно восьмигранной, поверхностью, причем продольная щель в корпусе выполнена с концевыми участками в виде полусфер и сопрягающим их средним цилиндрическим участком,а шнек закреплен в корпусе на подшипниковой опоре консольно и соединен посредством цепной муфты с валом мотор-редуктора, причем мотор-редуктор и подшипниковая опора закреплены на кронштейне корпуса питателя, а поддон питателя закреплен к корпусу питателя на шарнирах с возможностью открывания и закрывания посредством двух приводов или гидроцилиндров, закрепленных к боковым поверхностям бункера и поддону, причем поддон снабжен дополнительными замками для предотвращения случайного открывания, при этом вибраторы подвешены на штанге с возможностью подъема и опускания с помощью двух приводов или гидроцилиндров, присоединенных к штанге, кроме того, вибробетоноукладчик снабжен устройствами с программным управлением для автоматизации работы по крайней мере части его узлов. 4. Вибробетоноукладчик по п.1, отличающийся тем, что система электроснабжения содержит установленный на одной из стоек одной из плоских рам барабан, на котором намотан с возможностью разматывания питающий кабель для подачи электроэнергии через щит управления и пульт управления к мотор-редуктору привода шнека, электродвигателю привода лопастного рабочего органа, а также к моторредуктору механизма перемещения через концевые выключатели буферов безопасности. 5. Вибробетоноукладчик по п.1, отличающийся тем, что гидросистема включает установленный на тележке вибробетоноукладчика бак с насосным агрегатом с обратным и предохранительным клапанами и контрольно-регулирующей гидроаппаратурой, блок, состоящий из трех распределителей и двух редукционных клапанов и установленный на раме вибробетоноукладчика, два врезанных в трубопроводы дросселя, один из которых установлен на площадке оператора, а другой - за блоком распределителей.
