Установка для извлечения флюидов из водного пространства и способ ее разъединения

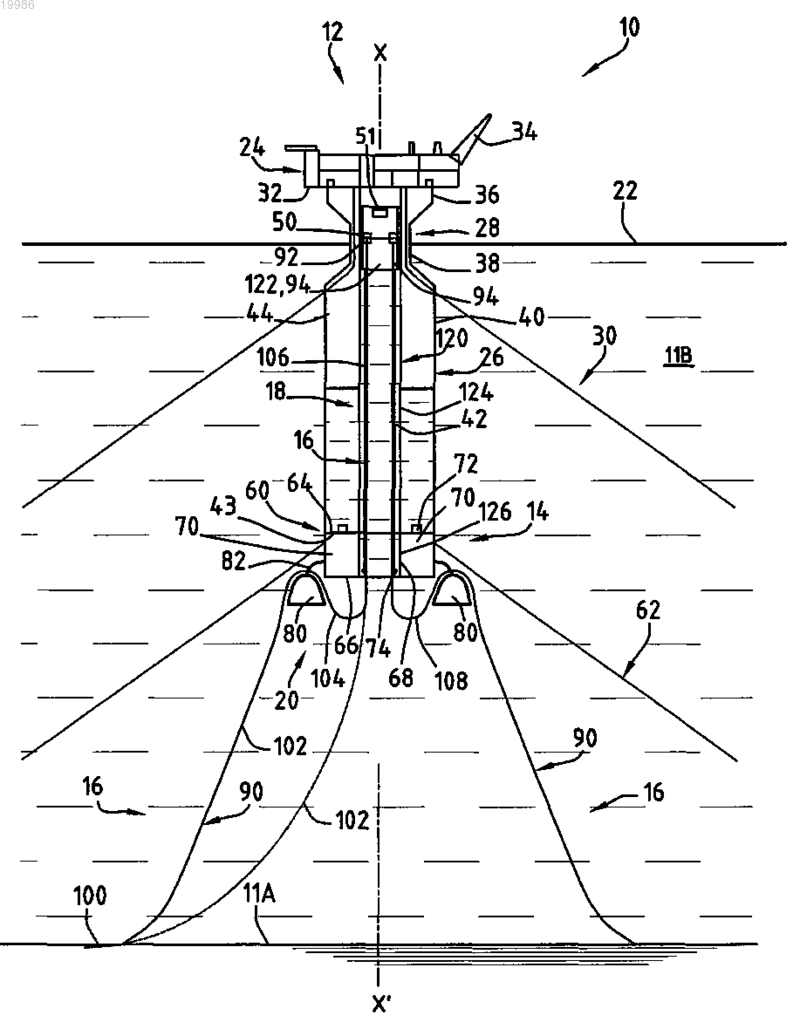

УСТАНОВКА ДЛЯ ИЗВЛЕЧЕНИЯ ФЛЮИДОВ ИЗ ВОДНОГО ПРОСТРАНСТВА И СПОСОБ ЕЕ РАЗЪЕДИНЕНИЯ Установка для извлечения флюидов содержит верхнюю конструкцию (12) и гибкий трубопровод(16), имеющий возможность перемещения в водном пространстве (11 В) между верхним положением соединения и нижним положением разъединения. Установка содержит нижнюю конструкцию (14), имеющую опору (60), расположенную на расстоянии от дна (11 А) водного пространства (11 В). Верхняя конструкция (12) при перемещении между положением извлечения флюидов и положением эвакуации имеет возможность перемещения относительно нижней конструкции (14). Опора (60) имеет проход (68) для перемещения гибкого трубопровода (16) при его перемещении между верхним положением соединения и нижним положением разъединения,а также содержит стопор (74) для удержания соединительной головки (92) трубопровода (16). При этом стопор расположен в проходе (68) для перемещения трубопровода так, чтобы в нижнем положении разъединения поддерживать соединительную головку (92) на расстоянии от дна (11 А) водного пространства (11 В). Изобретение относится к установке для извлечения флюидов из водного пространства, содержащей верхнюю конструкцию, по меньшей мере, частично расположенную над поверхностью водного пространства, и по меньшей мере один гибкий трубопровод, проходящий через водное пространство и содержащий головку для соединения с коллектором, расположенным в верхней конструкции, причем гибкий трубопровод имеет возможность перемещения в водном пространстве между верхним положением соединения с коллектором и нижним положением разъединения. Установка такого типа содержит плавучую конструкцию, такую как платформа, расположенную на поверхности водного пространства, и несколько трубопроводов, которые соединяют устья расположенных на дне водного пространства скважин с плавучей конструкцией. Такие установки предназначены, например, для извлечения углеводородных отложений, залегающих под дном водного пространства, например озер, морей или океанов, в условиях, когда может потребоваться экстренное прекращение добычи и обеспечение безопасности извлекающей установки. С подобными условиями сталкиваются, в частности, в областях, где водное пространство временно или постоянно покрывается слоем льда, например в полярных областях, в частности, в арктической области. В этих областях имеющийся на поверхности водного пространства слой льда является относительно подвижным, поэтому он может частично повредить плавучую конструкцию, если она поставлена на якорь. Для решения этой проблемы известны конструкции, оборудованные ледорезами, которые приводятся во вращение вокруг плавающей конструкции, что позволяет поддерживать плавучую конструкцию в работоспособном состоянии для извлечения углеводородных отложений. Также известно, что для локального разрушения льда вокруг плавучей конструкции используется,например, плавучая платформа колончатого типа со срединным сужением, которая за счет вертикального перемещения плавучей конструкции разрушает лед вокруг срединного сужения. Однако при осложнении атмосферных условий или при движении к установке крупной ледяной массы, например айсберга, эта установка должна быть защищена как можно быстрее. Для этого гибкие трубопроводы отделяют от плавучей конструкции и отдаляют на некоторое расстояние, а плавучую конструкцию перемещают из положения извлечения в положение эвакуации в более безопасные воды. Айсберги могут иметь очень глубокую осадку, например более 100 м. Когда айсберг застревает в слое сплоченного льда, его трудно обнаружить. В большинстве случаев изменить маршрут айсбергов невозможно. В неблагоприятных погодных условиях обнаружение айсбергов выполняется акустическими средствами, например звуколокаторами. Поскольку звуколокаторы имеют ограниченный диапазон обнаружения, то обнаружить айсберг с уверенностью можно лишь тогда, когда он относительно близко подошел к установке. В связи с этим установка должна иметь возможность чрезвычайно быстрого отсоединения трубопроводов, например в течение 15 мин, чтобы верхняя плавучая конструкция имела возможность ухода в сторону от маршрута движения айсберга. Кроме того, после удаления айсберга от установки должно быть быстро и эффективно выполнено повторное соединение трубопроводов, чтобы как можно быстрее вернуть установку в эксплуатацию. В документе ЕР 1849701 А.1 описана установка, например, вышеупомянутого типа, которая для быстрого отделения гибких трубопроводов и отдаления их на некоторое расстояние от плавающей конструкции содержит отделяемый узел, сформированный на верхнем корпусе трубопровода, который объединяет соединительные головки гибкихтрубопроводов. Отделяемый узел является сбрасываемым и установлен на палубе, которая является наружным продолжением плавучей конструкции и находится на расстоянии от водного пространства. При нормальных условиях при извлечении углеводородных отложений отделяемый узел закреплен на указанной палубе, и гибкие трубопроводы соединены с расположенными на этой палубе коллекторами. В чрезвычайной ситуации отделяемый узел, несущий соединительные головки, сбрасывается с палубы и, свободно падая в водное пространство, приводит гибкие трубопроводы в положение разъединения. При экстренном обеспечении безопасности установки решение такого типа является удовлетворительным лишь частично. В данном случае имеется весьма высокая степень риска повреждения гибких трубопроводов во время спуска. Фактически, описанный в ЕР 1849701 отделяемый узел, несущий соединительные головки, свободно падает до тех пор, пока не достигнет положения равновесия в воде, когда плавучесть отделяемого узла уравновесит его собственный вес, вес трубопроводов и вес швартовых тросов. При свободном падении отделяемого узла имеется большая вероятность того, что узел пройдет точку своего равновесия и до достижения равновесия будет совершать в воде вертикальные колебания с большой амплитудой. До достижения узлом положения равновесия имеется большая опасность повреждения трубопроводов из-за чрезмерных изгибов, соударений различных трубопроводов, столкновений со швартовыми тросами или при ударе о дно водного пространства, когда глубина воды является относительно небольшой, например в диапазоне от 300 до 400 м. Кроме того, достаточно трудно определить местонахождение разъединенного отделяемого узла, что может задержать возобновление работы установки. Могут потребоваться мощные подъемные средства для подъема отделяемого узла назад в его положение на поверхности для повторного соединения, так как это положение весьма отдалено от положения равновесия. Общий вес сборки, сформированной швартовыми тросами, гибкими трубопроводами и отделяемым узлом, является значительным, что требует соответствующих размеров верхней плавучей конструкции и,следовательно, приводит к повышению стоимости изготовления и увеличению затрат на монтаж установки. В документе WO 93/24733 описана установка, содержащая плавучее основание, соединенное разъемными средствами с плавучей башней. Плавучая башня расположена очень близко к поверхности воды,чтобы при соединении с основанием ее можно было вставить в шахту плавучего основания. Если установке угрожает айсберг, основание может быть быстро отделено от башни и перемещено далеко от нее. Однако, когда башня отделена от основания, она плавает близко к поверхности воды и,таким образом, может столкнуться с айсбергом. Задача изобретения заключается в создании установки для извлечения флюидов, безопасность которой может быть обеспечена очень быстрым разъединением гибких трубопроводов для извлечения флюидов, при этом такая установка может быть легко и за возможно кратчайший промежуток времени приведена в рабочее состояние. Другая задача изобретения заключается в создании установки для извлечения флюидов, способной безопасно работать в областях, в которых могут дрейфовать в воде айсберги с глубокой осадкой. Для решения указанных задач установка вышеупомянутого типа согласно изобретению содержит нижнюю конструкцию, которая полностью погружена в водное пространство и имеет опору, расположенную на некотором расстоянии от дна водного пространства, средства для поддержания опоры в требуемом положении относительно дна водного пространства, и верхнюю конструкцию, имеющую возможность перемещения относительно нижней конструкции между положением извлечения флюидов, в котором она расположена над нижней конструкцией по существу напротив нее, и положением эвакуации, в котором она отдалена на некоторое расстояние от нижней конструкции, при этом опора содержит для одного или для каждого гибкого трубопровода по меньшей мере один проход для перемещения гибкого трубопровода при его перемещении между верхним положением соединения и нижним положением разъединения, и по меньшей мере один расположенный в проходе для перемещения трубопровода стопор для удержания соединительной головки, выполненный с возможностью поддержания соединительной головки на некотором расстоянии от дна водного пространства в нижнем положении разъединения. Предпочтительно опора плавает в водном пространстве над дном, по меньшей мере, когда верхняя конструкция находится в положении эвакуации и когда гибкий трубопровод находится в нижнем положении разъединения. Предпочтительно опора устойчиво крепится к дну водного пространства посредством по меньшей мере одного жесткого крепежного элемента, расположенного на дне водного пространства. Предпочтительно установка содержит несколько гибких трубопроводов и опору, имеющую для каждого гибкого трубопровода отдельный проход для перемещения гибкого трубопровода, при этом гибкие трубопроводы имеют возможность перемещения независимо друг от друга между верхним положением соединения и нижним положением разъединения. Предпочтительно установка содержит несколько гибких трубопроводов, каждый из которых содержит соединительную головку для соединения с коллектором, расположенным в верхней конструкции,и общий элемент для объединения соединительных головок гибких трубопроводов, чтобы совместно перемещать соединительные головки гибких трубопроводов при перемещении каждого гибкого трубопровода между верхним положением соединения и нижним положением разъединения. Предпочтительно установка содержит средства для направления гибкого трубопровода при его перемещении между верхним положением соединения и нижним положением разъединения, причем, когда верхняя конструкция занимает положение извлечения флюидов, указанные направляющие средства проходят от первой точки, расположенной на верхней конструкции, до второй точки, расположенной на нижней конструкции. Предпочтительно направляющие средства содержат направляющую, встроенную в нижнюю конструкцию и верхнюю конструкцию, и направляемый элемент, неразъемно соединенный с гибким трубопроводом, причем направляемый элемент установлен с возможностью скольжения по направляющей,когда гибкий трубопровод перемещается между верхним положением соединения и нижним положением разъединения. Предпочтительно направляющая представляет собой трубу, которая содержит верхнюю часть,встроенную в верхнюю конструкцию, и нижнюю часть, встроенную в нижнюю конструкцию, а направляемый элемент установлен с возможностью скольжения в этой трубе. Предпочтительно верхняя часть направляющей трубы отдалена на некоторое расстояние от фиксирующего стопора и имеет первое поперечное сечение, а нижняя часть направляющей трубы расположена вблизи фиксирующего стопора и имеет второе поперечное сечение, меньшее указанного первого. Предпочтительно направляющая содержит по меньшей мере один направляющий трос, неразъемно соединенный с одной стороны с верхней конструкцией, а с другой стороны - с нижней конструкцией,причем направляемый элемент установлен с возможностью скольжения по направляющему тросу. Предпочтительно один или каждый коллектор постоянно расположен в верхней конструкции в ограниченном пространстве, заполненном газом, когда верхняя конструкция находится в положении извлечения флюидов, при этом фиксирующий стопор погружен в водное пространство и находится в объеме жидкости. Предпочтительно установка содержит по меньшей мере одну арочную конструкцию, расположенную вблизи нижней конструкции, а гибкий трубопровод зацеплен за арочную конструкцию с образованием волнообразного участка трубопровода на выходе из прохода для перемещения трубопровода. Предпочтительно арочная конструкция удерживается нижней конструкцией. Арочная конструкция может быть независимой от нижней конструкции и содержать буй и средства его постановки на якорь на дне водного пространства. Предпочтительно опора содержит верхнюю поверхность для крепления верхней конструкции, которая в положении извлечения флюидов и в положении эвакуации находится на глубине не менее 150 м. Предпочтительно верхняя конструкция содержит надводный комплекс и плавучую колонну обычно трубчатой формы, которая расположена под надводным комплексом и частично погружена в водное пространство. Предпочтительно верхняя часть плавучей колонны расположена над поверхностью водного пространства, а нижняя ее часть погружена в воду, причем высота подводной нижней части по меньшей мере вдвое превышает высоту верхней части. Предпочтительно нижняя часть плавучей колонны разделена на несколько отсеков, предназначенных для заполнения водой или газом по выбору, чтобы регулировать плавучесть верхней конструкции. Изобретение также относится к способу разъединения установки для извлечения флюидов, который включает следующие этапы, на которых удерживают установку для извлечения флюидов, как описывалось выше, в водном пространстве,при этом гибкий трубопровод находится в верхнем положении соединения с коллектором, встроенным в верхнюю конструкцию, которая находится в положении извлечения флюидов; отсоединяют соединительную головку гибкого трубопровода и отдаляют ее на некоторое расстояние от коллектора; перемещают гибкий трубопровод по проходу, расположенному в нижней конструкции, из верхнего положения соединения в нижнее положение разъединения; останавливают соединительную головку фиксирующим стопором, обеспечивая ее фиксацию в нижней конструкции на расстоянии от дна водного пространства; перемещают верхнюю конструкцию относительно нижней конструкции из положения извлечения флюидов к положению эвакуации. В более общем смысле изобретение относится к установке для извлечения флюидов из водного пространства, содержащей верхнюю конструкцию, по меньшей мере, частично расположенную над поверхностью водного пространства; по меньшей мере один гибкий трубопровод, проходящий через водное пространство и содержащий соединительную головку для соединения с коллектором, расположенным на верхней конструкции, причем гибкий трубопровод имеет возможность перемещения в водном пространстве между верхним положением соединения с коллектором и нижним положением разъединения; средства направления гибкого трубопровода при его перемещении между верхним положением соединения с коллектором и нижним положением разъединения, содержащие встроенную в верхнюю конструкцию направляющую и направляемый элемент, неразъемно соединенный с гибким трубопроводом и установленный с возможностью скольжения по направляющей, когда гибкий трубопровод перемещается между верхним положением соединения и нижним положением разъединения, при этом направляющая проходит между первой точкой, постоянно расположенной в объеме газа, ограниченном верхней конструкцией вокруг коллектора, и второй точкой, погруженной в водное пространство. Таким образом, установка указанного типа может не иметь нижней конструкции, и нижний конец направляющей может находиться на уровне самой нижней поверхности верхней конструкции или даже выступать вниз от этой поверхности. Преимущественно верхний конец направляющей расположен над поверхностью водного пространства. Такая установка может обладать одной или несколькими из упомянутых выше особенностей. Изобретение будет более понятно из дальнейшего описания примера его осуществления со ссылкой на чертежи. На фиг. 1 схематично показана первая установка для извлечения флюидов согласно изобретению, в которой гибкие трубопроводы для извлечения флюидов находятся в положении соединения с верхней конструкцией, вид в частичном разрезе; на фиг. 2 подробно показан соединительный блок установки, показанной на фиг. 1, когда гибкие трубопроводы находятся в положении соединения; на фиг. 3 - установка, показанная на фиг. 1, с гибкими трубопроводами, перемещенными от положения соединения с верхней конструкцией к положению разъединения, в котором гибкие трубопроводы вплотную примыкают к нижней конструкции; на фиг. 4 - установка, показанная на фиг. 1 и 2, в которой верхняя конструкция перемещается к положению эвакуации; на фиг. 5 - вторая установка для извлечения флюидов согласно изобретению, вид, аналогичный виду на фиг. 1; на фиг. 6 - часть установки, показанной на фиг. 5, при спуске гибкого трубопровода в направляющей трубе; на фиг. 7 - гибкий трубопровод, примыкающий к нижней конструкции, вид, аналогичный виду на фиг. 6; на фиг. 8 - третья установка согласно изобретению, вид, аналогичный виду на фиг. 1; на фиг. 9 - четвертая установка согласно изобретению, вид, аналогичный виду на фиг. 1. На фиг. 1-4 показана первая установка 10 для извлечения флюидов согласно изобретению. Эта установка 10 предназначена, например, для извлечения жидких или газообразных углеводородов, расположенных под дном 11 А водного пространства 11 В. Установка 10 содержит плавучую верхнюю конструкцию 12, которая в аварийной ситуации может перемещаться из положения извлечения флюидов в положение эвакуации, и нижнюю конструкцию 14,которая поддерживается в заданном положении относительно дна 11 А, когда верхняя конструкция 12 перемещается в положение эвакуации. Кроме того, установка содержит несколько гибких трубопроводов 16 для извлечения флюидов,проходящих от дна 11 А водного пространства 11 В через нижнюю конструкцию 14 к верхней конструкции 12, причем гибкие трубопроводы 16 имеют возможность перемещения между верхним положением соединения с верхней конструкцией 12 и нижним положением разъединения, в котором трубопроводы поддерживаются, опираясь на нижнюю конструкцию 14. Также установка 10 содержит средства 18 направления гибких трубопроводов 16 через верхнюю конструкцию 12 и через нижнюю конструкцию 14 при перемещении трубопроводов между положением соединения и положением разъединения, а также средства 20 для изменения формы каждого гибкого трубопровода 16 под нижней конструкцией 14. Водным пространством 11 В может быть озеро, море или океан. В водном пространстве 11 В установка находится в состоянии покоя относительно дна 11 А, глубина водного пространства от поверхности 22 до дна 11 А составляет, например, от 300 до 3000 м. Поверхность 22 водного пространства 11 В может быть покрыта слоем льда. В примере, показанном на фиг. 1, верхняя конструкция 12 и нижняя конструкция 14 образуют два участка частично погруженной в водное пространство 11 В плавучей платформы типа всплывающей колонны, которая известна под аббревиатурой SPAR. Согласно одному из вариантов выполнения установки верхняя конструкция 12 является плавучей баржей для добычи, сжижения, хранения и разгрузки сжиженных углеводородов (известной как плавучий комплекс для добычи, хранения и отгрузки или FPSO), которая устанавливается в открытом море рядом с местом добычи углеводородов. Согласно другому варианту выполнения установки верхняя конструкция 12 является плавучим комплексом для хранения и заправки топливом или FRSU, или иначе полупогружной платформой, например полупогружной платформой с увеличенной осадкой или EDP. Как показано на фиг. 1, верхняя конструкция 12 содержит надводный комплекс 24, который располагается над поверхностью 22 водного пространства 11 В, и плавучую колонну 26, расположенную под надводным комплексом 24 и частично погруженную в водное пространство 22. Верхняя конструкция 12 содержит соединительный блок 28 для гибких трубопроводов 16, расположенный на сухой поверхности в объеме газа, и гибкие верхние тросы 30, которые используются для временной постановки верхней конструкции 12 на якорь на дне 11 А водного пространства 11 В. Надводный комплекс 24 содержит палубу 32, расположенную над колонной 26 и несущую надводное оборудование, например, подъемные краны 34. Колонна 26, в основном, имеет трубчатую форму с вертикальной осью Х-Х'. Ее верхняя часть 36 расположена над поверхностью 22 водного пространства, промежуточная часть 38 определяет кольцевое сужение колонны, а нижняя часть 40 погружена в воду. Высота подводной нижней части 40 колонны вдоль вертикальной оси Х-Х' значительно превышает высоту верхней части 36, например по меньшей мере вдвое. Под соединительным блоком 28 в колонне 26 образован по меньшей мере один верхний центральный проход 42 с осью Х-Х'. Проход 42 открыт сверху напротив соединительного блока 28, а снизу - в нижней поверхности 43 колонны 26, расположенной напротив нижней конструкции 14 и соосно с ней, когда верхняя конструк-4 019986 ция 12 установлена над нижней конструкцией 14 в положении извлечения флюидов. Центральный проход 42, по меньшей мере, частично заполнен водой. В нижней части 40 колонны 26 вокруг центрального прохода 42 выделено несколько отсеков 44,предназначенных для заполнения водой или газом для регулирования плавучести верхней конструкции 12. Балластировка отсеков 44 водой уменьшает плавучесть конструкции 12 и заставляет колонну 26 опускаться и погружаться на большую глубину. Закачивание газа в отсеки 44 увеличивает плавучесть конструкции 12 и заставляет колонну 26 подниматься относительно поверхности 22 водного пространства. Таким образом, промежуточная суженая часть 38 может перемещаться вертикально вверх или вниз относительно поверхности 22 водного пространства и при необходимости разрушать слой льда, который может появиться на поверхности 22. Как отмечено выше, соединительный блок 28 расположен в объеме газа внутри колонны 26. В примере, показанном на фиг. 1, соединительный блок 28 расположен в промежуточной части 38 колонны над поверхностью 22 водного пространства. Соединительный блок 28 может быть расположен ниже поверхности 22 водного пространства 11 В, но он герметично изолирован от водного пространства 11 В, оставаясь сухим в объеме газа. Как показано на фиг. 2, соединительный блок 28 содержит несколько соединительных расположенных в объеме газа коллекторов 50 для гибких трубопроводов 16 и лебедку 51 для манипулирования трубопроводами 16 при повторном соединении трубопроводов 16 с коллектором 50 в соединительном блоке 28. Коллекторы 50 являются общеизвестными. Как правило, каждый коллектор 50 снабжен клапаном, который выборочно блокирует проход флюидов через коллектор 50, и соединен, например, с резервуаром для флюидов, расположенным на конструкции 12, или с блоком для обработки и/или для распределения флюидов по надводным судам. Верхние концы верхних якорных тросов 30 закреплены на верхней части 36 колонны 26. Тросы разведены от верхней части 36 к дну 11 А водного пространства 11 В. На нижних концах тросов имеются средства (не показаны) для постановки колонны на якорь на дне 11 А водного пространства 11 В. В положении извлечения флюидов верхние якорные тросы 30 предназначены для поддержания верхней конструкции 12 полностью неподвижной относительно дна 11 А водного пространства. В случае аварийной ситуации тросы могут быть затянуты на колонну 26 или обрезаны, чтобы дать возможность верхней конструкции 12 перемещаться в положение эвакуации. Термин полностью неподвижный означает, что верхняя конструкция 12 имеет возможность поперечных перемещений относительно положения равновесия, максимальный диапазон которых не превышает 15% от глубины воды. Нижняя конструкция 14 содержит плавучую опору 60, расположенную в водном пространстве 11 В на некотором расстоянии от дна 11 А, и нижние гибкие тросы 62 для постановки опоры 60 на якорь на дне 11 А водного пространства 11 В. В примере, показанном на фиг. 1-4, опора 60 имеет трубчатую форму с осью Х-Х' и ее горизонтальное сечение, по существу, сопряжено с горизонтальным сечением нижней части 40 верхней конструкции. Опора 60 имеет верхнюю поверхность 64 для крепления верхней конструкции 12, нижнюю поверхность 66, располагающуюся в водном пространстве 11 В над дном 11 А на некотором расстоянии от него,нижний центральный проход 68 для перемещения гибких трубопроводов 16 и отверстия в верхней поверхности 64 и нижней поверхности 66. Кроме того, вокруг нижнего центрального прохода 68 опоры 60 имеются нижние отсеки 70, предназначенные для, по меньшей мере, частичного заполнения газом. Опора 60 полностью погружена в водное пространство 11 В. Ее верхняя поверхность 64 всегда находится на надлежащей глубине, например более 150 м, чтобы плавучие объекты, такие как айсберги,могли пройти выше нижней конструкции 14 без риска столкновения. В примере, показанном на фиг. 1-4, верхняя поверхность 64 опоры предназначена для поддержания нижней поверхности 43 верхней конструкции 12, когда верхняя конструкция 12 находится в положении извлечения флюидов. На верхней поверхности 64 расположены разъемные средства 72 крепления верхней конструкции 12 к нижней конструкции 14. Нижний центральный проход 68 проходит в осевом направлении от верхнего центрального прохода 42 вдоль оси Х-Х', когда верхняя конструкция 12 находится в положении извлечения флюидов. Проход 68, по существу, закрыт в по меньшей мере одном горизонтальном сечении. Нижний центральный проход 68 полностью заполнен водой. Кроме того, в нижнем центральном проходе 68 опора 60 содержит радиальный стопор 74 для удержания гибких трубопроводов 16, который более подробно будет описан далее. Фиксирующий стопор 74 выступает в проходе 68 поперечно оси Х-Х'. Отсеки 70 обеспечивают плавучесть конструкции 14. Как будет отмечено далее, нижняя конструкция 14 плавает самопроизвольно на некотором расстоянии от дна 11 А водного пространства 11 В, в част-5 019986 ности, когда верхняя конструкция 12 находится в положении эвакуации на некотором расстоянии от нижней конструкции 14, при этом гибкие трубопроводы 16 поддерживаются нижней конструкцией 14. Верхние концы нижних якорных тросов 62 закреплены на опоре 60, а их нижние концы закреплены якорными средствами (не показаны) на дне 11 А водного пространства. Тросы 62 предотвращают значительное горизонтальное смещение нижней конструкции 14. Термин значительное горизонтальное смещение обозначает перемещение на расстояние, превышающее 15% от глубины воды. Как указано выше, верхняя конструкция 12 способна перемещаться поперек нижней конструкции 14 из положения извлечения флюидов, в котором верхняя конструкция расположена напротив нижней конструкции 14, как показано на фиг. 1, в положение эвакуации, когда верхняя конструкция 12 находится на некотором расстоянии от нижней конструкции 14, как показано на фиг. 4. В положении извлечения флюидов верхняя конструкция 12 расположена на опоре 60. Фиксирующие средства 72 приведены в действие, и верхние якорные тросы 30 удерживают верхнюю конструкцию 12 в полностью неподвижном состоянии. Верхний центральный проход 42 открыт напротив нижнего центрального прохода 68, при этом образуется непрерывный проход между соединительным блоком 28 и нижней поверхностью 66 опоры 60. В положении эвакуации верхняя конструкция 12 полностью отделена от нижней конструкции 14 и,соответственно, не находится в вертикальном объеме воды непосредственно над верхней поверхностью 64 нижней конструкции 14. Верхняя поверхность 64 нижней конструкции расположена на некотором расстоянии от нижней поверхности 43 верхней конструкции. Фиксирующие средства 72 разъединены. Верхний центральный проход 42 в поперечном направлении находится на некотором расстоянии от нижнего центрального прохода 68. Формообразующие средства 20 содержат арочную конструкцию 80 для каждого гибкого трубопровода 16, которая расположена под опорой 60 около ее наружной поверхности. В примере, показанном на фиг. 1, каждая арочная конструкция 80 поддерживается опорой 60 и соединена с ней посредством закрепленного на опоре 60 соединительного кронштейна 82. Каждая арочная конструкция 80 имеет верхнюю выпуклую вверх поверхность для поддержания гибкого трубопровода 16. Для упрощения чертежей на фиг. 1-4 показаны только два гибких трубопровода 16, однако гибких трубопроводов 16 может быть больше двух, например от 2 до 50. В этом примере каждый гибкий трубопровод 16 содержит участок 90 для транспортировки флюида и расположенную на его верхнем конце соединительную головку 92. Термин гибкие трубопроводы относится к трубопроводам, которые описаны в директивных документах, изданных Американским институтом нефти (API), API 17J и API RP 17 В, и известны специалистам в данной области техники. Это определение охватывает как не состыкованные, так и состыкованные гибкие трубопроводы. В общем случае некоторые гибкие трубопроводы 16 могут представлять собой композитные многоканальные шланги, наборы гибких подводных кабелей, электрических или оптических кабелей, помещенные в трубчатые оболочки и способные к передаче флюидов, электрической или гидравлической энергии или информации между дном 11 А водного пространства 11 В и надводным комплексом 24. Термин гибкий трубопровод, в частности, охватывает подводные кабели, описанные в директивном документе API 17 Е Specification for Subsea Umbilicals (Технические условия на гибкие подводные кабели), изданном Американским институтом нефти. Головка 92 содержит соединитель для соединения с коллектором 50 соединительного блока 28 и запорный клапан для предотвращения проникновения жидкостей в трубопровод 90, когда трубопровод 90 погружен в водное пространство. В примере, показанном на фиг. 1-4, головки 92 гибких трубопроводов 16 неразъемно соединены с линейным фиксатором 94, обеспечивая совместное перемещение. Каждый трубопровод 16 содержит нижний участок 100, расположенный на дне 11 А или погруженный на небольшую глубину ниже дна 11 А водного пространства 11 В с возможностью соединения с устьем скважины (не показана), поднимающийся участок 102, продолжающийся между дном 11 А водного пространства 11 В и арочной конструкцией 80, волнообразный или S-образный участок 104, который охватывает арочную конструкцию 80 и проходит к нижней конструкции 14, и верхний участок 106, проходящий через нижнюю конструкцию 14 и способный проходить через верхнюю конструкцию 12. Таким образом, каждый гибкий трубопровод 16 может перемещаться относительно конструкций 12 и 14 между верхним положением соединения с коллектором 50 соединительного блока 28 и нижним положением разъединения, в котором, как показано на фиг. 4, каждая головка 92 опирается на фиксирующий стопор 74 нижней конструкции. В положении соединения, показанном на фиг. 1, линейный фиксатор 94 расположен вблизи соединительного блока 28. Каждая головка 92 соединена с коллектором 50, связанным с соединительным блоком 28. В этом положении верхний участок 106 каждого гибкого трубопровода 16 имеет максимальную длину. Он проходит через центральный проход 68 в нижней конструкции 14 и центральный проход 42 в верхней конструкции 12 параллельно оси Х-Х'. При этом длина волнообразного участка 104 является минимальной. В нижнем положении разъединения, показанном на фиг. 4, линейный фиксатор 94 и каждая соединительная головка 92 расположены в центральном проходе 68 в нижней конструкции 14 на расстоянии от центрального прохода 42 в верхней конструкции 12. При этом длина верхнего участка 106 трубопровода является минимальной, а длина волнообразного участка 104 максимальной. Для снижения риска повреждения трубопровода 16 расстояние, отделяющее нижнюю поверхность 66 опоры 60 от дна 11 А водного пространства 11 В, выбирают так, чтобы самая нижняя точка 108 волнообразного участка 106 была расположена на некотором расстоянии от дна 11 А водного пространства 11 В. Направляющие средства 18 содержат трубчатую направляющую 120, проходящую между соединительным блоком 28 и фиксирующим стопором 74, расположенным на нижней конструкции 14, и направляемый элемент 122, установленный с возможностью скольжения в трубчатой направляющей 120. В этом примере направляемый элемент 122 образован линейным фиксатором 94. Трубчатая направляющая 120 представляет собой трубу, которая является общей для всех гибких трубопроводов 16. Труба содержит верхнюю часть 124, встроенную в верхнюю конструкцию 12, и нижнюю часть 126, встроенную в нижнюю конструкцию 14. Верхняя часть 124 общей трубы образует верхний центральный проход 42, а нижняя часть 126 трубы образует нижний центральный проход 68. Сечение верхней части 124 и сечение нижней части 126 трубчатой направляющей 120 соответствует наружному сечению линейного фиксатора 94. Вблизи фиксирующего стопора 74 нижняя часть 126 имеет область, поперечное сечение которой,перпендикулярное оси Х-Х', меньше поперечного сечения верхней области трубы, благодаря чему в направляющей 120 формируются средства торможения линейного фиксатора 94. Таким образом, линейный фиксатор 94 установлен с возможностью скольжения в направляющей 120, когда каждый гибкий трубопровод 16 перемещается из положения соединения в положение разъединения. Первая установка 10 согласно изобретению работает следующим образом. Первоначально, при нормальных условиях извлечения флюидов верхняя конструкция 12 поддерживается в положении извлечения флюидов, располагаясь напротив нижней конструкции 14. В этом положении верхняя поверхность 64 опоры 60 соприкасается с нижней поверхностью 43 колонны 26, и разъемные фиксирующие средства 72 приведены в действие. Как описано выше, в этом положении верхние якорные тросы 30 удерживают верхнюю конструкцию 12 в полностью неподвижном состоянии. Кроме того, гибкие трубопроводы 16 находятся в положении соединения с соединительным блоком 28. Головки 92 соединены с коллекторами 50. Таким образом, флюид со дна 11 А водного пространства может транспортироваться по трубопроводу 90, проходя поднимающийся участок 102, волнообразный участок 104 и верхний участок 106 трубопровода, который расположен в центральном проходе 68 нижней конструкции 14 и в центральном проходе 42 верхней конструкции 12. Длина участка 106 трубопровода является максимальной. Если на поверхности 22 водного пространства 11 В начинается формирование значительного слоя льда, верхняя конструкция 12 может перемещаться в вертикальном направлении при изменении ее плавучести посредством отсеков 44, как описано выше. Однако, если условия вынуждают перемещать верхнюю конструкцию 12 в положение эвакуации,например если айсберг держит курс на конструкцию 12, верхнюю конструкцию 12 эвакуируют. Соединительные головки 92 гибких трубопроводов 16 отделяются от соответствующих коллекторов 50 на соединительном блоке 28, и линейный фиксатор 94 высвобождается из соединительного блока 28. Под действием силы тяжести линейный фиксатор 94 опускается вместе с головками 92 по трубчатой направляющей 120 через центральный проход в верхней конструкции 12 и через центральный проход 68 в нижней конструкции 14 вдоль оси Х-Х'. В результате трубопровод 16 перемещается вниз по проходам 42, 68. В примере, показанном на фиг. 1-4, головки 92 и линейный фиксатор 94 падают, по существу, свободно в направляющей 120, не сдерживаемые удерживающим элементом, расположенным выше линейного фиксатора 94, например лебедкой 51. Согласно одному из вариантов выполнения установки спуск линейного фиксатора 94 и каждой головки 92 регулируется лебедкой 51. Когда линейный фиксатор 94 достигает нижней части 126 трубчатой направляющей 120, в частности области уменьшенного сечения, он частично тормозится за счет поршневого эффекта, возникающего между периферией линейного фиксатора 94 и внутренней поверхностью трубы, при этом ограничивается поток жидкости, окружающей линейный фиксатор 94. В результате указанного замедления при достижении линейным фиксатором 94 фиксирующего стопора 74 снижается риск повреждения нижней конструкции 14. При спуске длина верхнего участка 106 трубопровода уменьшается, а длина волнообразного участка 104 вдоль трубопровода 90, соответственно, увеличивается. Таким образом, линейный фиксатор 94 достигает фиксирующего стопора 74 и останавливается,примыкая к фиксирующему стопору 74. В результате прекращается перемещение вниз каждого трубопровода 16. Таким образом, каждая головка 92 гибкого трубопровода 16 удерживается в центральном проходе 68 нижней конструкции 14 на некотором расстоянии от дна 11 А водного пространства. Кроме того, самая нижняя точка 108 волнообразного участка 104 находится на некотором расстоянии от дна 11 А водного пространства. При этом разъемные фиксирующие средства 72 расцепляются, чтобы верхняя конструкция 12 отсоединилась от нижней конструкции 14. Верхняя конструкция освобождается от закрепления верхними якорными тросами 30, например, путем подъема якорных тросов 30 на конструкцию 12 или путем отсоединения этих тросов 30. Затем к верхней конструкции 12 приближается буксирующее судно 130, чтобы отбуксировать верхнюю конструкцию 12 на расстояние от нижней конструкции 14 и безопасно привести ее в положение эвакуации, как показано на фиг. 4. Как вариант, верхняя конструкция 12 может быть снабжена собственными средствами привода. Головка 92 каждого трубопровода 16 неподвижно удерживается в требуемом положении в нижней конструкции 14 на некотором расстоянии от дна водного пространства 11 В, что легко позволяет ее снова обнаружить при необходимости повторного соединения. При завершении чрезвычайной ситуации верхнюю конструкцию 12 возвращают в положение извлечения флюидов напротив нижней конструкции 14 и соединяют с нижней конструкцией фиксирующими средствами 72. При этом находящаяся в соединительном блоке 28 лебедка 51 используется для подъема линейного фиксатора 94 и каждой головки 92 по центральному проходу 68 нижней конструкции и по центральному проходу 42 верхней конструкции до соединительного блока 28. Таким образом, отделение гибких трубопроводов 16 от соединительного блока 28, наряду с их последующим соединением с соединительным блоком 28, может быть выполнено очень легко и быстро,что сокращает время пребывания установки 10 для извлечения флюидов в нерабочем состоянии. В первом варианте выполнения установки, показанном на фиг. 1, пунктирной линией показан гибкий трубопровод 16, принимающий форму в виде буквы J между дном 11 А водного пространства и нижней конструкцией 14. Такой трубопровод 16 не содержит волнообразного участка 104, и поэтому поднимающийся участок 102 продолжается до центрального прохода 68. Работа установки согласно этому варианту осуществления изобретения подобна работе первой установки 10. В дополнительном варианте выполнения установки формообразующие средства 20 отсоединены от нижней конструкции 14. Как показано на фиг. 8, эти средства 20 содержат арочную конструкцию 80, включающую плавучий буй и якорный канат 140, соединяющий арочную конструкцию 80 с дном 11 А водного пространства. Нижний конец каната 140 оснащен средствами 142 постановки арочной конструкции на якорь на дне 11 А водного пространства 11 В. В результате трубопровод 16 принимает S-образную форму. В дополнительном варианте выполнения установки (не показан) формообразующие средства 20 состоят из некоторого количества кольцевых буев, охватывающих и поддерживающих трубопроводы 16 на верхнем волновом участке. Таким образом, указанные формообразующие средства 20 отделены как от конструкции 14, так и от дна 11 А, не имея средств 142 для постановки на якорь на дне 11 А. В результате трубопровод 90 принимает волнообразную форму. Благодаря плавучести этих буев трубопроводы расходятся на относительно большое расстояние, обычно на расстояние нескольких десятков метров. В результате волнообразная форма является менее компактной по сравнению с S-образной формой, однако она обладает преимуществом с точки зрения легкости устанки. Вторая установка 150 согласно изобретению показана на фиг. 5. Вторая установка 150 отличается от первой установки 10 тем, что каждый трубопровод 16 может перемещаться отдельно между положением соединения и положением разъединения, при этом головки 92 независимы друг от друга. Таким образом, для каждого трубопровода 16 направляющие средства 18 содержат отдельную трубчатую направляющую 120, вмещающую только один трубопровод 16, и отдельный линейный фиксатор 94, взаимодействующий с соответствующим фиксирующим стопором 74, выступающим радиально в каждой трубчатой направляющей 120, как показано на фиг. 7. Как показано на фиг. 6 и 7 и описано выше, около нижнего фиксирующего стопора 74 сечение S2 каждой трубчатой направляющей 120 меньше, чем сечение S1 направляющей 120 в верхней области, что обеспечивает постепенное торможение линейного фиксатора 94 до его вступления в контакт с фиксирующим стопором 74. Работа второй установки 150 отличается от работы первой установки 10 тем, что каждый гибкий трубопровод 16 должен соединяться с соединительным блоком 28 и отделяться от него по отдельности,при этом каждый гибкий трубопровод 16 перемещается между верхним положением соединения и нижним положением разъединения независимо от других трубопроводов 16. На фиг. 8 показана третья установка 160 согласно изобретению. Эта третья установка 160 отличается от первой установки 10 тем, что в положении извлечения флюидов верхняя конструкция 12 расположена напротив нижней конструкции 14 и находится над нижней конструкцией 14 на некотором расстоянии от нее. Направляющая 120 образована тросами 162, соединяющими расположенный на верхней конструкции 12 соединительный блок 28 с нижней конструкцией 14. Тросы 162 расположены, по существу, параллельно вертикальной оси Х-Х'. В линейном фиксаторе 94 для каждого троса 162 выполнены вертикальные сквозные отверстия 164,через которые эти тросы 162 проходят с возможностью скольжения. Сверху и снизу отверстие 164 открыто, благодаря чему установленный линейный фиксатор 94 имеет возможность скольжения по каждому тросу 162 вдоль оси Х-Х'. Фиксирующий стопор 74 на нижней конструкции 14 образован заплечиком 166, который выступает в центральный проход 68 в нижней конструкции 14. Верхняя конструкция 12 соединена с нижней конструкцией 14 исключительно тросами 162, поэтому верхнюю конструкцию 12 можно очень легко отделить и отдалить на некоторое расстояние от нижней конструкции 14, обеспечивая надлежащую ориентацию линейного фиксатора 94 при перемещении трубопровода 16 между верхним положением соединения и нижним положением разъединения, в котором линейный фиксатор примыкает к нижней конструкции 14. Третья установка 160 не содержит направляющих средств 18 для линейного фиксатора 94, поэтому линейный фиксатор 94 без каких-либо направляющих свободно падает к нижней конструкции 14. Четвертая установка 170 согласно изобретению, показанная на фиг. 9, отличается от установок 10,150, 160 тем, что нижняя конструкция 14 устойчиво закреплена на дне водного пространства посредством, по существу, вертикальных жестких опор 172. Таким образом, опора 60 не содержит плавучих средств. Верхний конец 174 каждой опоры 172 закреплен внизу опоры 60, а нижний конец 176 опоры 172 закреплен на дне 11 А водного пространства. Работа четвертой установки 160 согласно изобретению подобна работе других установок. В дополнительном варианте выполнения установка не содержит нижней конструкции 14, а отверстие центрального прохода 42 находится напротив дна 11 А водного пространства. Как указано выше, предпочтительно установка согласно изобретению содержит верхнюю конструкцию 12 и нижнюю конструкцию 14, которые образуют две части частично погруженной в водное пространство 11 В плавучей платформы типа всплывающей колонны, известной под аббревиатуройSPAR. Предпочтительно высота колонны 26 составляет более 150 м. Отношение высоты колонны 26, измеренной в вертикальном направлении вдоль оси Х-Х', к максимальному поперечному размеру подводной нижней части 36, измеренному перпендикулярно к оси Х-Х', составляет более 3, в частности приблизительно равно 4. Подводная нижняя часть 36 по всей высоте имеет приблизительно постоянный поперечный размер, который составляет, например, менее 60 м. Высота колонны 26 вдоль оси Х-Х' превышает высоту опоры 60 более чем в 3 раза, предпочтительно более чем в 4 раза. Предпочтительно колонна 26 вблизи нижней поверхности 43 несет твердый балласт в мягкой части внизу подводной нижней части 36 под отсеками 44. Колонна может также содержать среднюю часть,отделяющую мягкую часть от твердого резервуара, содержащего отсеки 44. В варианте выполнения платформы в виде классической платформы SPAR колонна 26 содержит единственную цилиндрическую непрерывную наружную трубу, разграниченную на твердый резервуар,среднюю часть и мягкий резервуар. В варианте выполнения платформы в виде каркасной платформы SPAR колонна 26 содержит цилиндрический трубчатый твердый резервуар и балочную среднюю часть, представляющую собой решетку из конструктивных балок, закрепленных вместе с промежуточными пластинами для компенсации вертикальной качки. Пример каркасной платформы SPAR описан в документе US 5558467. В варианте выполнения платформы в виде секционной платформы SPAR колонна 26 содержит сборку из соединенных вместе параллельных вертикальных труб, проходящих от основной поверхности колонны 26 к нижней поверхности 43 колонны 26. В этом случае опора 60 предпочтительно представляет собой соответствующую сборку из труб, причем в положении извлечения флюидов каждая труба колонны 26 совмещается с трубой опоры 60. Пример секционной платформы SPAR описан в документе US 6817309. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка (10; 150; 160; 170) для извлечения флюидов из водного пространства (11 В), содержащая верхнюю конструкцию (12), по меньшей мере, частично располагаемую над поверхностью (22) водного пространства (11 В) и содержащую надводный комплекс (24) и плавучую колонну (26), причем надводный комплекс (24) содержит палубу (32), расположенную над плавучей колонной (26) и несущую надводное оборудование, такое как подъемные краны (34); по меньшей мере один проходящий через водное пространство (11 В) гибкий трубопровод (16), содержащий головку (92) для соединения с коллектором (50), расположенным в верхней конструкции (12), и имеющий возможность перемещения в водном пространстве (11 В) между верхним положением, в котором он соединен с коллектором (50), и нижним положением разъединения, отличающаяся тем, что содержит нижнюю конструкцию (14), полностью погружаемую в водное пространство (11 В) и имеющую опору (60), которая является плавучей опорой или опорой, устойчиво закрепляемой на дне водного пространства, и которая является располагаемой на некотором расстоянии от дна (11 А) водного пространства (11 В) и предназначена для крепления верхней конструкции, и средства (62) поддержания опоры (60) в требуемом положении относительно дна (11 А) водного пространства (11 В), при этом верхняя конструкция (12) имеет возможность перемещения относительно нижней конструкции (14) между положением извлечения флюидов, в котором она расположена над нижней конструкцией (14) и, по существу, напротив нее, и положением эвакуации, в котором она расположена на расстоянии от нижней конструкции (14), при этом опора (60) содержит для одного или для каждого гибкого трубопровода (16) по меньшей мере один проход (68) для перемещения гибкого трубопровода (16) при его перемещении между верхним положением соединения и нижним положением разъединения, и по меньшей мере один расположенный в указанном проходе (68) стопор (74) для удержания соединительной головки (92), выполненный с возможностью поддержания соединительной головки (92) на некотором расстоянии от дна (11 А) водного пространства (11 В) в нижнем положении разъединения, при этом опора (60) содержит верхнюю поверхность (64) для крепления верхней конструкции(12), причем эта верхняя поверхность (64) в положении извлечения флюидов и в положении эвакуации находится на глубине не менее 150 м. 2. Установка (10; 150; 160) по п.1, отличающаяся тем, что опора (60) выполнена с возможностью плавания в водном пространстве (11 В) над дном (11 А), по меньшей мере, когда верхняя конструкция (12) находится в положении эвакуации и когда гибкий трубопровод (16) находится в нижнем положении разъединения. 3. Установка (170) по п.1, отличающаяся тем, что опора (60) устойчиво крепится к дну (11 А) водного пространства (11 В) посредством по меньшей мере одного жесткого крепежного элемента (172), расположенного на дне (11 А) водного пространства (11 В). 4. Установка (150; 170) по любому из пп.1-3, отличающаяся тем, что содержит несколько гибких трубопроводов (16) и опору (60), имеющую для каждого гибкого трубопровода (16) отдельный проход(68) для перемещения гибкого трубопровода (16), при этом гибкие трубопроводы (16) имеют возможность перемещения независимо друг от друга между верхним положением соединения и нижним положением разъединения. 5. Установка (10; 160) по любому из пп.1-3, отличающаяся тем, что содержит несколько гибких трубопроводов (16), каждый из которых имеет соединительную головку (92) для соединения с коллектором (50), расположенным в верхней конструкции (12), и общий элемент (94) для объединения соединительных головок (92) гибких трубопроводов (16), чтобы совместно перемещать соединительные головки(92) гибких трубопроводов (16) при перемещении каждого гибкого трубопровода (16) между верхним положением соединения и нижним положением разъединения. 6. Установка (10; 150; 160; 170) по любому из пп.1-5, отличающаяся тем, что содержит средства(18) для направления гибкого трубопровода (16) при его перемещении между верхним положением соединения и нижним положением разъединения, причем, когда верхняя конструкция (12) находится в положении извлечения флюидов, указанные направляющие средства (18) проходят от первой точки, расположенной на верхней конструкции (12), до второй точки, расположенной на нижней конструкции (14). 7. Установка (10; 150; 160; 170) по п.6, отличающаяся тем, что направляющие средства (18) содержат направляющую (120), встроенную в нижнюю конструкцию (14) и верхнюю конструкцию (12), и направляемый элемент (122), неразъемно соединенный с гибким трубопроводом (16), причем направляемый элемент (122) установлен с возможностью скольжения по направляющей (120), когда гибкий трубопровод (16) перемещается между верхним положением соединения и нижним положением разъединения. 8. Установка (10; 150; 170) по п.7, отличающаяся тем, что направляющая (120) представляет собой направляющую трубу, которая содержит верхнюю часть (124), встроенную в верхнюю конструкцию (12),и нижнюю часть (126), встроенную в нижнюю конструкцию (14), а направляемый элемент (122) установлен с возможностью скольжения в этой трубе. 9. Установка (10; 150; 170) по п.8, отличающаяся тем, что верхняя часть направляющей трубы отдалена на некоторое расстояние от фиксирующего стопора (74) и имеет первое поперечное сечение, а нижняя часть направляющей трубы расположена вблизи фиксирующего (74) стопора и имеет второе попе- 10019986 речное сечение меньше указанного первого. 10. Установка (160) по п.7, отличающаяся тем, что направляющая (120) содержит по меньшей мере один направляющий трос (162), неразъемно соединенный с одной стороны с верхней конструкцией (12),а с другой стороны с нижней конструкцией (14), причем направляемый элемент (122) установлен с возможностью скольжения по направляющему тросу (162). 11. Установка (10; 150; 160; 170) по любому из пп.1-10, отличающаяся тем, что один или каждый коллектор (50) постоянно расположен в верхней конструкции (12) в ограниченном пространстве, заполненном газом, когда верхняя конструкция (12) находится в положении извлечения флюидов, а фиксирующий стопор (74) погружен в водное пространство (11 В) и находится в объеме жидкости. 12. Установка (10; 150; 160; 170) по любому из пп.1-11, отличающаяся тем, что содержит по меньшей мере одну арочную конструкцию (80), расположенную вблизи нижней конструкции (14), а гибкий трубопровод (16) зацеплен за арочную конструкцию (80) с образованием волнообразного участка (104) трубопровода на выходе из прохода (68) для перемещения трубопровода. 13. Установка (10; 170) по п.12, отличающаяся тем, что арочная конструкция (80) удерживается нижней конструкцией (14). 14. Установка (150; 160) по п.12, отличающаяся тем, что арочная конструкция (80) независима от нижней конструкции и содержит буй и средства его постановки на якорь на дне (11 А) водного пространства (11 В). 15. Установка (10; 150; 160; 170) по любому из пп.1-14, отличающаяся тем, что верхняя конструкция (12) содержит надводный комплекс (24) и плавучую колонну (26), обычно трубчатой формы, которая расположена под надводным комплексом (24) и частично погружена в водное пространство (22). 16. Установка (10; 150; 160; 170) по п.15, отличающаяся тем, что верхняя часть (36) плавучей колонны выполнена с возможностью расположения над поверхностью (22) водного пространства, при этом нижняя ее часть (40) погружена в воду, причем высота подводной нижней части (40) по меньшей мере вдвое превышает высоту верхней части (36). 17. Установка (10; 150; 160; 170) по п.16, отличающаяся тем, что нижняя часть (40) плавучей колонны (26) разделена на несколько отсеков (44), предназначенных для заполнения водой или газом по выбору, чтобы регулировать плавучесть верхней конструкции (12). 18. Способ разъединения установки для извлечения флюидов, характеризующийся тем, что включает этапы, на которых удерживают установку (10; 150; 160; 170) для извлечения флюидов по любому из пп.1-17 в водном пространстве (11 В), при этом гибкий трубопровод (16) находится в верхнем положении соединения с коллектором (50), встроенным в верхнюю конструкцию (12), которая находится в положении извлечения флюидов; отсоединяют соединительную головку (92) гибкого трубопровода (16) и отдаляют ее на некоторое расстояние от коллектора (50); перемещают гибкий трубопровод (16) по проходу (68), расположенному в нижней конструкции(14), из верхнего положения соединения в нижнее положение разъединения; останавливают соединительную головку (92) фиксирующим стопором (74), обеспечивая ее фиксацию в нижней конструкции (14) на расстоянии от дна (11 А) водного пространства (11 В); перемещают верхнюю конструкцию (12) относительно нижней конструкции (14) из положения извлечения флюидов в положение эвакуации.
