Комбинация цилиндрового замка и ключа

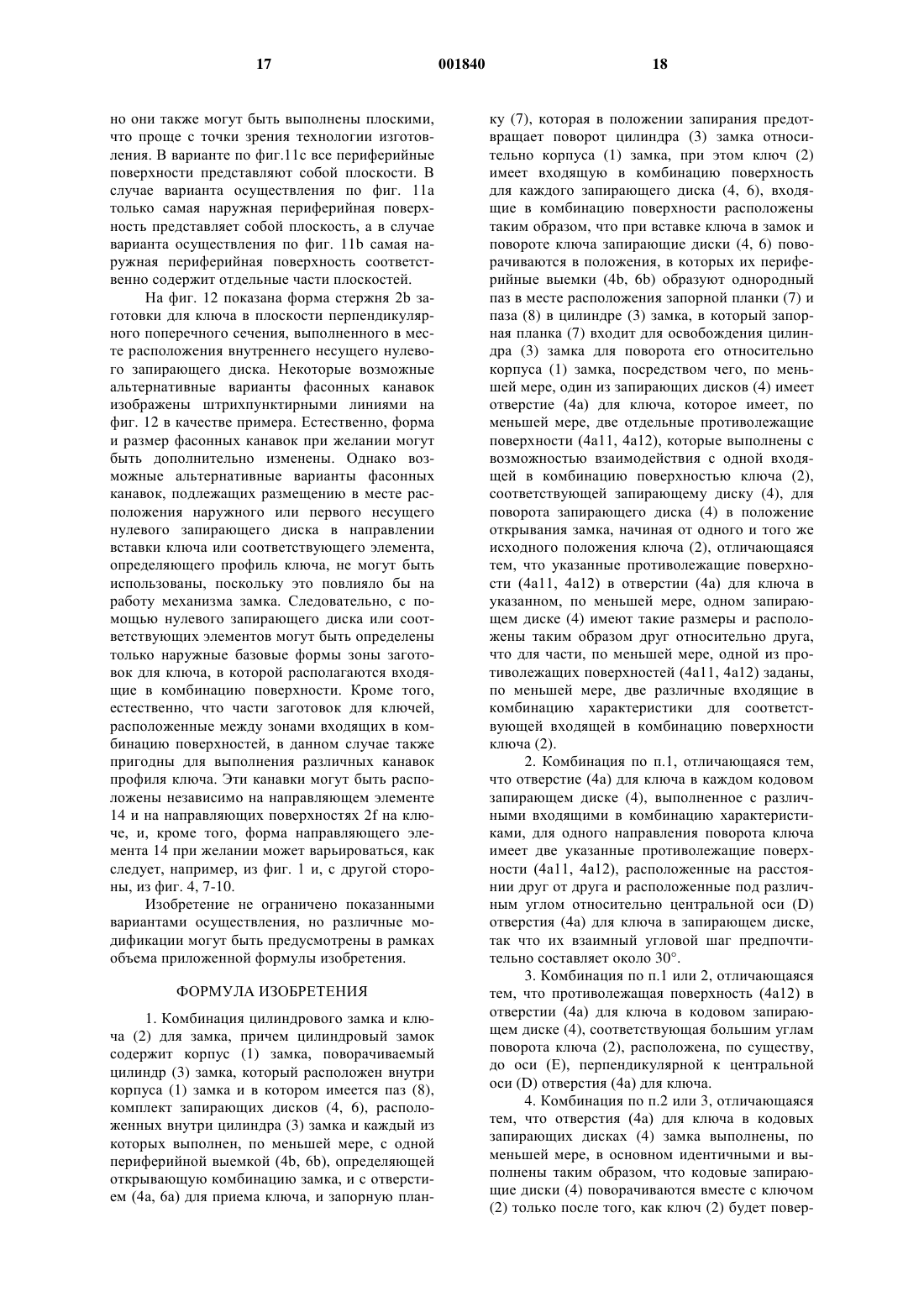

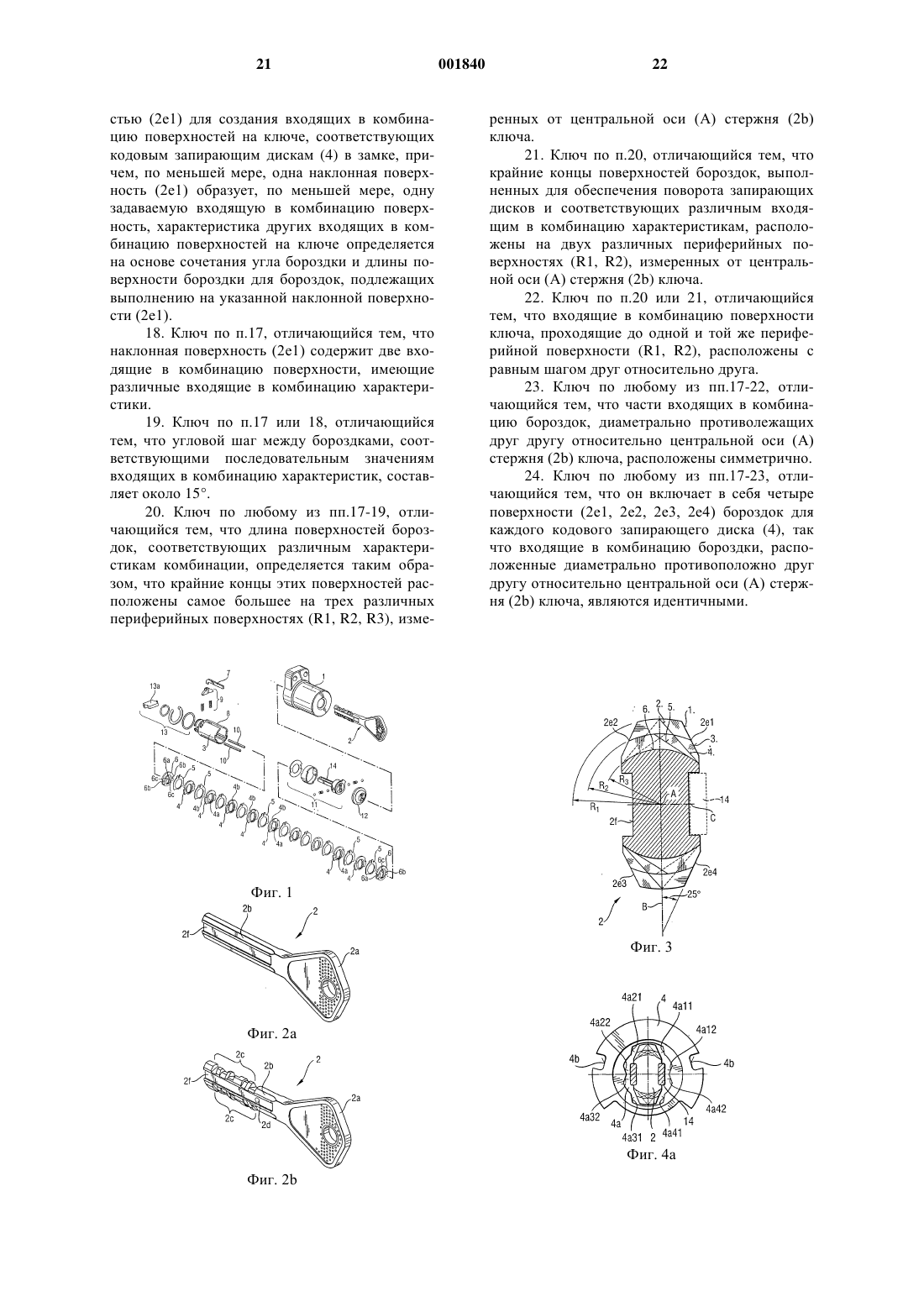

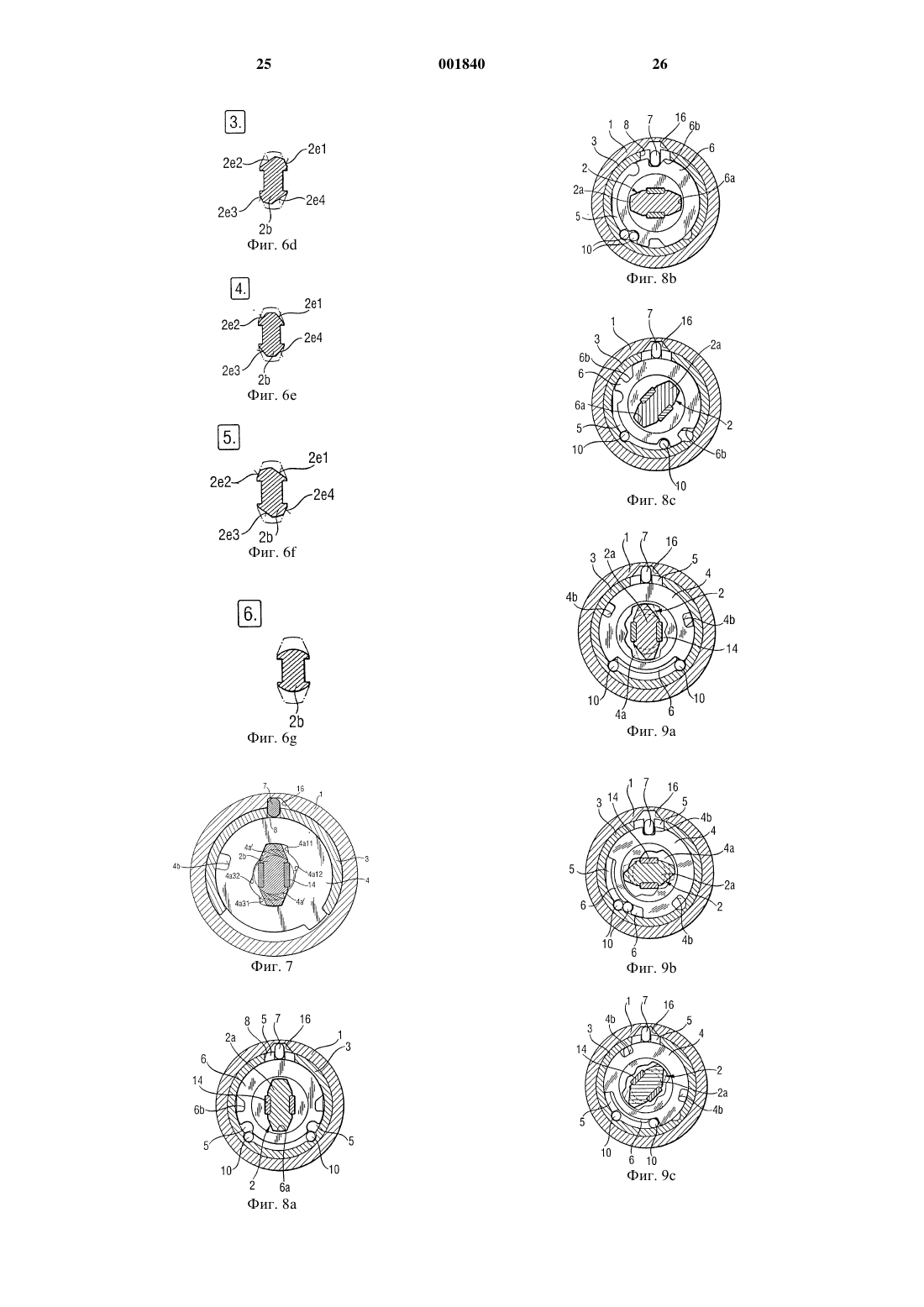

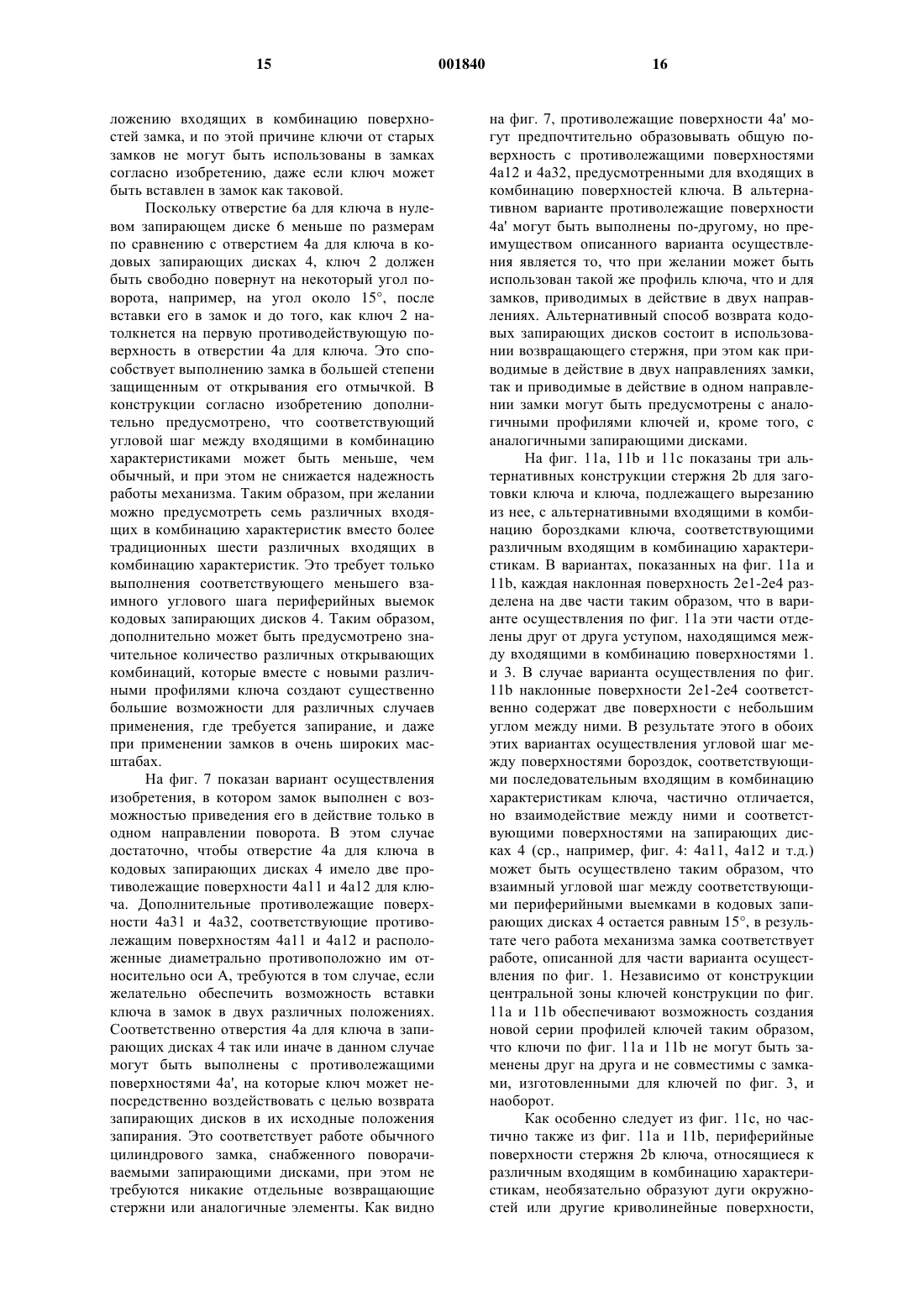

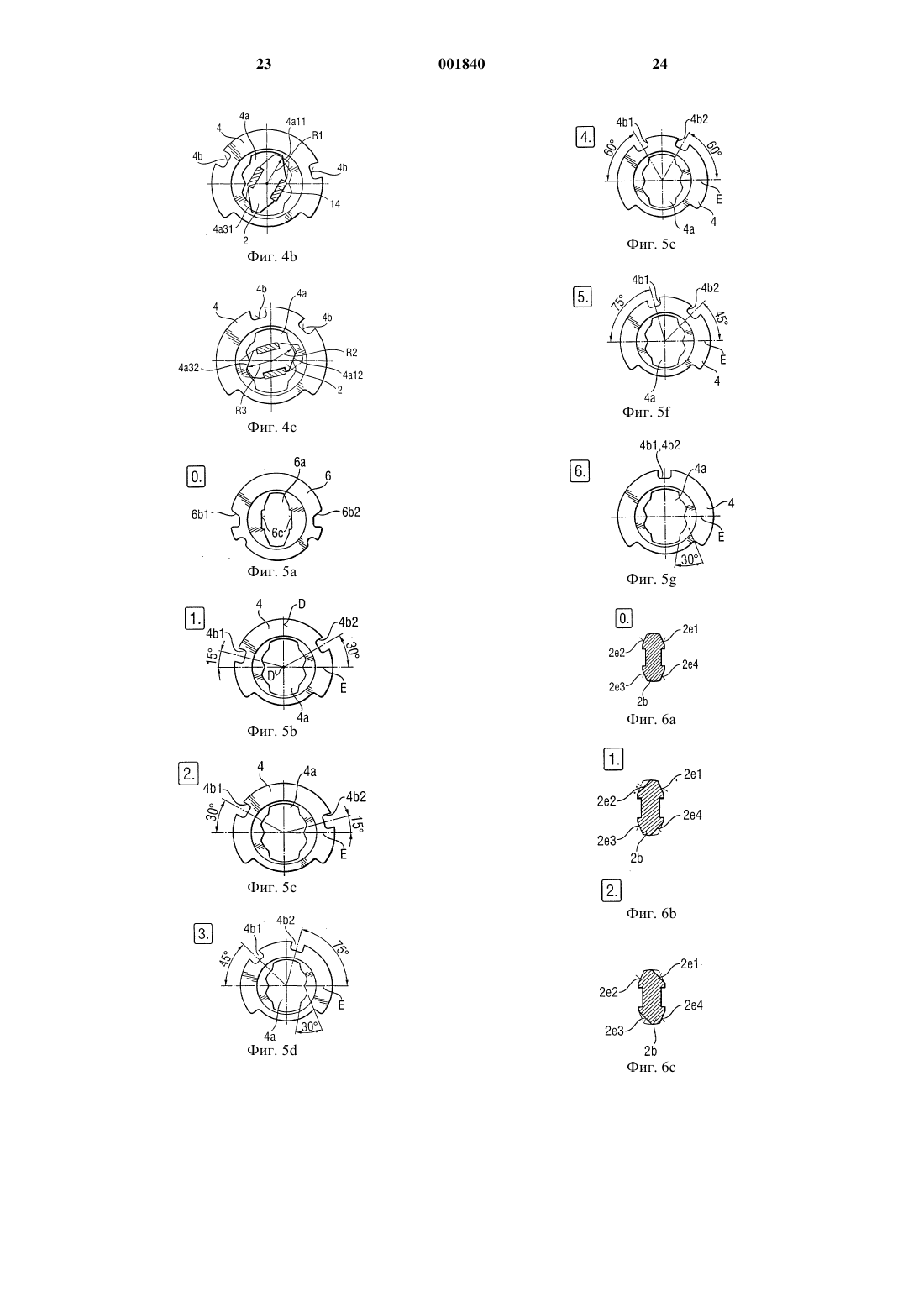

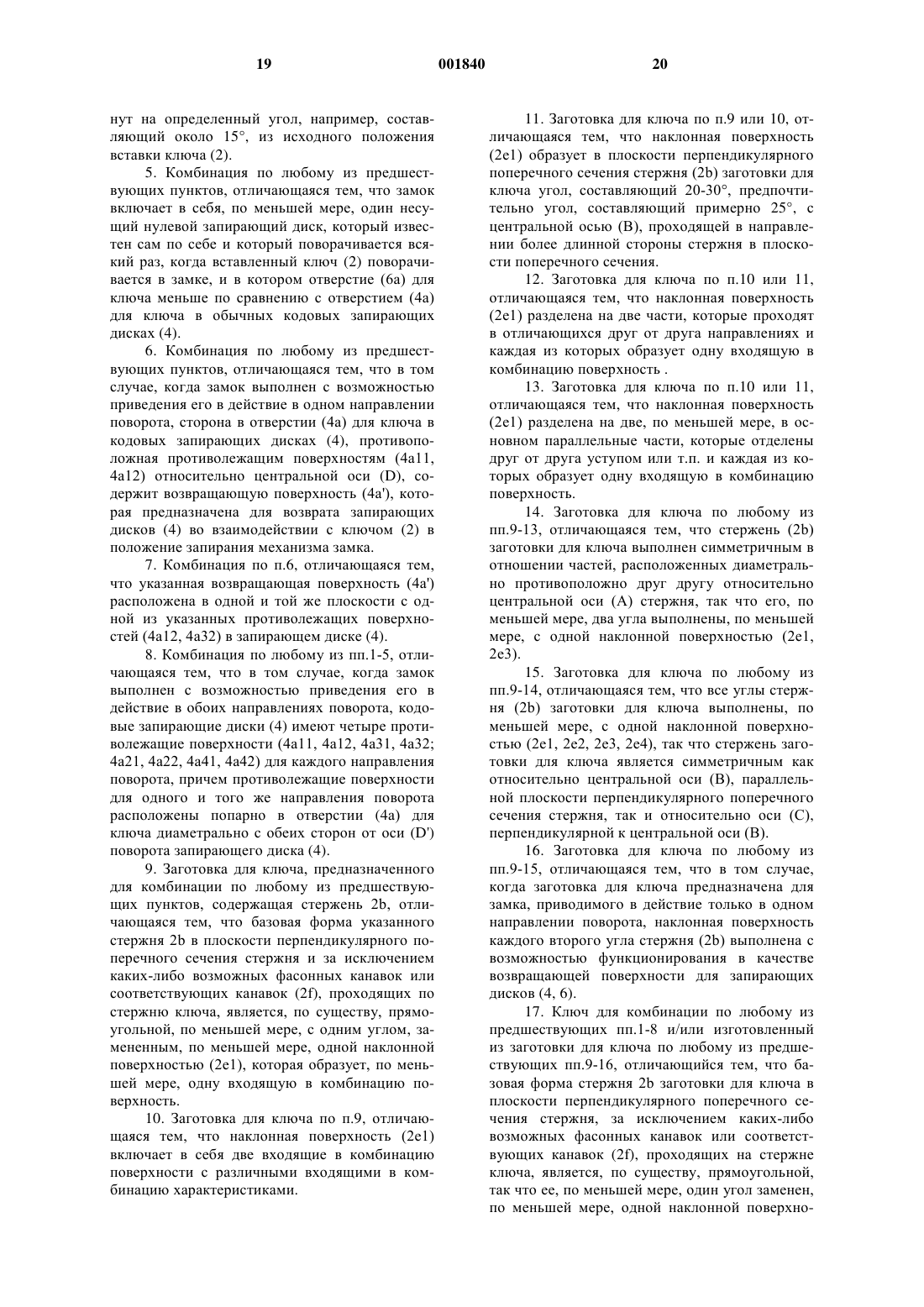

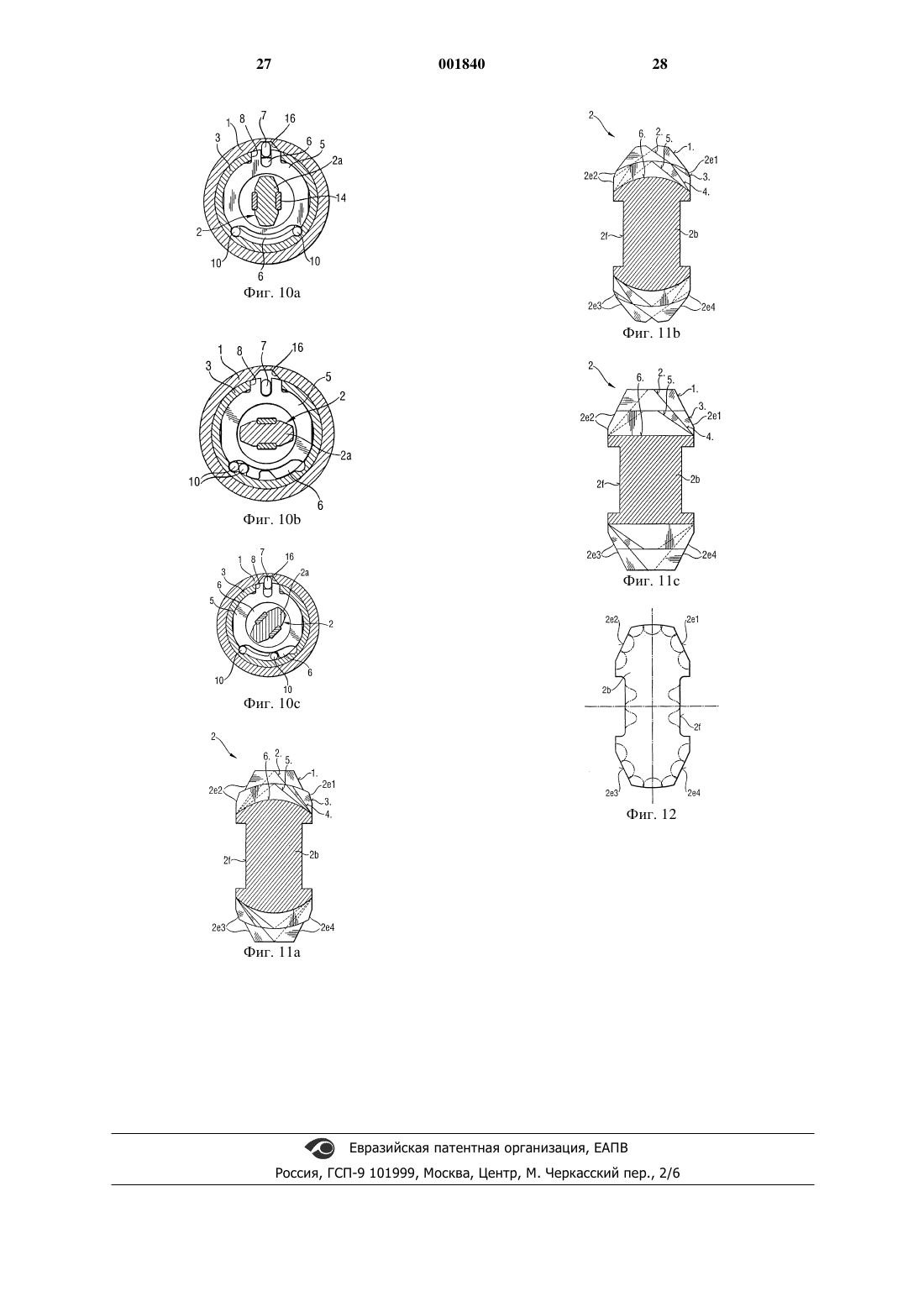

1 Данное изобретение относится к комбинации цилиндрового замка и ключа согласно ограничительной части п.1 формулы изобретения,заготовке для ключа, предназначенной для изготовления ключа для цилиндрового замка комбинации, и ключу, предназначенному для приведения в действие цилиндрового замка комбинации и изготовленного из заготовки для ключа. При выборе механизмов замков на рынке существует растущий спрос на механизмы замков, имеющие большое количество открывающих комбинаций, и/или на дополнительные новые профили ключей, предусмотренные для больших групп замков, приводимых в действие универсальными ключами, при этом новые профили ключей отличаются от более ранних профилей ключей, которые уже имеются на рынке и которые могут быть использованы для отделения различных групп замков друг от друга. Под термином "профиль ключа" понимается профиль ключа перед тем, как на нем будут выполнены какие-либо образующие комбинацию поверхности или образующие комбинацию бороздки, требуемые для комбинации, обеспечивающей реальное открытие замка. В случае применения в больших масштабах при необходимости должны быть в наличии даже свои собственные профили ключей. Кроме того, в зависимости от случая применения, отдельные профили ключей должны быть в наличии, с одной стороны, для замков, приводимых в действие только в одном направлении поворота, и, с другой стороны, соответственно также для замков,приводимых в действие в двух направлениях. В данном случае под направлением поворота или направлением приведения замка в действие понимается направление, в котором ключ поворачивает запирающие диски для открывания механизма замка. Поскольку цилиндровые замки,выполненные с так называемыми поворачиваемыми запирающими дисками, уже предпочтительны как таковые с точки зрения возможности использования для них универсального ключа и их способности предотвратить открывание их отмычкой, новые профили ключей должны быть адаптируемыми специфически для механизмов замков данных типов. Из патента США US-A-4351172 известен приводимый в действие в двух направлениях цилиндровый замок, имеющий поворачиваемые запирающие диски и приводимый в действие симметричным ключом, который может быть вставлен в замок в двух различных положениях поворота. Замок может быть переналажен таким образом, что он будет приводиться в действие только в одном направлении поворота, но это требует специального блокирования одного из направлений поворота с помощью отдельного блокирующего элемента. Известный с более недавнего времени цилиндровый замок, раскрытый в патенте США US-A-5490405, может приводиться в действие только в одном направле 001840 2 нии поворота, при этом возврат запирающих дисков осуществляется путем использования отдельного возвращающего элемента, в результате на стержне ключа остается больше пространства для различных канавок профиля. В этом известном замке отверстие для ключа в запирающих дисках выполнено особым образом, так что, например, замок не может быть приведен в действие ключом, предназначенным для приведения в действие замка в соответствии с практической реализацией патента США USA-4351172. Вместо этого предусмотрен ряд профилей ключей, который предназначен только для данного замка и независим от более ранних профилей ключей. Кроме того, в патенте Финляндии F1 25618 показан приводимый в действие в двух направлениях замок, в котором выбор направления приведения в действие выполняется с помощью отдельной направляющей пластины, расположенной спереди от комплекта запирающих дисков. В этом известном замке отверстия для ключа в запирающих дисках выполнены с отдельной противоположной поверхностью для каждой возможной бороздки из комбинации. Кроме того, ключ, предназначенный для приведения замка в действие, имеет стержень с отдельной частью бороздки для образующих комбинацию бороздок, который явно отличается от известных ключей, предназначенных для приведения в действие известных замков, упомянутых выше. Таким образом, ключ, вставленный в замок,может быть повернут только в одном направлении разом, и, кроме того, открывающая комбинация идентична для обоих направлений поворота. Задача настоящего изобретения состоит в разработке новой комбинации цилиндрового замка и ключа, новых ключей, предназначенных для нее, а также заготовок для ключей, которые выполнены с возможностью приспособления их специально для замков, оснащенных поворачиваемыми запирающими дисками, и которые обеспечивают возможность выполнить новыепрофили ключей, которые функционально независимы от ранее известных профилей ключей. Дополнительная задача заключается в обеспечении гибкости для удовлетворения различных потребностей при применении замка, так что замки могут быть легко приспособлены для приведения их в действие или в одном, или в двух направлениях поворота. Кроме того, замок должен быть несложным, надежным в работе и предпочтительным с точки зрения его стоимости. Согласно одному аспекту настоящего изобретения разработана комбинация цилиндрового замка и ключа по нижеприведенному пункту 1 формулы изобретения. Различные входящие в комбинацию характеристики относятся к возможным различным углам поворота, под которыми может быть расположен ключ от замка 3 для поворота запирающих дисков с целью открывания механизма замка. В соответствии с изобретением получена простая и вполне определенная конструкция отверстий для ключа в запирающих дисках, которые могут быть эффективно использованы во взаимодействии с образующими комбинацию поверхностями ключа, имеющего профили ключа с конструкцией, явно отличающейся от известных конструкций. Кроме того, одно и то же базовое решение рациональным образом может быть адаптировано для цилиндровых замков, приводимых в действие как в одном направлении, так и в двух направлениях. Технический эффект изобретения может быть дополнительно усилен, если отверстие для ключа в запирающих дисках, соответствующих коду замка, которое подлежит выполнению с различными входящими в комбинацию характеристиками, для одного направления поворота ключа имеет всего две указанные противолежащие поверхности, которые расположены на некотором расстоянии друг от друга и под различными углами относительно центральной оси отверстия для ключа в запирающем диске, так что их взаимный угловой шаг предпочтительно составляет около 30. Центральная ось отверстия для ключа проходит в направлении плоскости запирающего диска в отличие от оси поворота запирающего диска, которая расположена на указанной центральной оси в середине отверстия для ключа перпендикулярно ей. Когда противолежащие поверхности в отверстии для ключа в кодовом запирающем диске, которые соответствуют большим углам поворота ключа, проходят по существу до центральной линии, перпендикулярной к центральной оси отверстия для ключа, отверстие для ключа простым образом может быть выполнено полностью симметричным для приводимого в действие в двух направлениях замка или частично симметричным для замка, приводимого в действие только в одном направлении. В обоих случаях противолежащие поверхности и/или возвращающие поверхности запирающих дисков, предназначенные для одного и того же направления поворота, расположены диаметрально противоположно относительно оси поворота запирающего диска. Отверстия для ключа в кодовых запирающих дисках замка могут рациональным образом быть выполнены, по меньшей мере, в основном идентичными и такими, что кодовые запирающие диски поворачиваются с помощью ключа только после того, как ключ будет повернут на исходный угол, например, составляющий около 15, от исходного положения или положения вставки ключа. Замок рациональным образом дополнительно включает в себя один сам по себе известный несущий нулевой запирающий(0-locking) диск, который поворачивается всякий раз, когда ключ поворачивается в замке, и 4 отверстие для ключа в котором имеет меньшие размеры по сравнению с отверстием для ключа в обычных кодовых запирающих дисках. Основное назначение несущего нулевого запирающего диска состоит в обеспечении возврата запорной планки в ее закрытое положение при принудительном направлении ее, когда механизм замка закрывается. Таким образом, входящие в комбинацию характеристики кодовых запирающих дисков, определяющие открывающую комбинацию для замка, полностью независимы от нулевого запирающего диска и противолежащих поверхностей, связанных с ним, что позволяет увеличить число доступных открывающих комбинаций и повышает способность комбинации замка и ключа по изобретению к использованию для нее универсального ключа. Кроме того, несущий нулевой запирающий диск, естественно, может быть использован для образования профиля стержня ключа, совместимого с проходом для ключа, и для создания желательных вариантов его для формирования различных групп замков. Когда замок выполнен с возможностью приведения его в действие в одном направлении поворота, сторона отверстия для ключа в кодовых запирающих дисках, противоположная противолежащим поверхностям относительно центральной оси, имеет возвращающую поверхность, которая, во взаимодействии с ключом,предназначена для возврата запирающих дисков в положение запирания механизма замка. За счет размещения возвращающей поверхности в той же плоскости, в которой находится одна из противолежащих поверхностей запирающего диска, получают простую и четкую форму отверстия для ключа. Данное решение обеспечивает надежность работы, и при его использовании не требуются никакие отдельные возвращающие элементы. Когда замок выполнен с возможностью приведения его в действие в обоих направлениях поворота, кодовые запирающие диски имеют всего четыре противолежащие поверхности для каждого направления поворота, при этом противолежащие поверхности, предназначенные для одного и того же направления поворота, расположены парами в отверстии для ключа диаметрально противоположно с каждой стороны от оси поворота запирающего диска. В соответствии со следующим аспектом настоящего изобретения разработана заготовка для ключа, которая предназначена для комбинации согласно изобретению и которая имеет стержень, базовая форма которого в перпендикулярной плоскости сечения, за исключением каких-либо возможных фасонных канавок или соответствующих канавок, проходящих по стержню ключа, является по существу прямоугольной, так что ее, по меньшей мере, один угол заменен, по меньшей мере, одной наклонной поверхностью, которая образует, по мень 5 шей мере, одну входящую в комбинацию поверхность. При такой конструкции базовая форма стержня заготовки для ключа является простой и рациональной при изготовлении. Наклонная поверхность рациональным образом включает в себя две входящие в комбинацию поверхности с двумя входящими в комбинацию характеристиками. Таким образом, при выполнении более ограниченного, чем обычно,числа бороздок можно легко получить некоторое количество различных входящих в комбинацию характеристик, обычно используемых при данном типе замка, и при этом не снижается надежность работы при открывании замка. С другой стороны, также можно увеличить число входящих в комбинацию характеристик, которое позволяет увеличить число доступных открывающих комбинаций. На практике наклонная поверхность в перпендикулярной плоскости сечения стержня заготовки образует угол, составляющий от 20 до 30, предпочтительно угол около 30, с центральной осью, проходящей в направлении более длинной стороны стержня. Наклонная поверхность может быть разделена на две части,которые проходят в различных направлениях друг относительно друга и каждая из которых образует одну входящую в комбинацию поверхность. В альтернативном варианте наклонная поверхность может быть разделена на две, по меньшей мере, в основном параллельные части,которые отделены друг от друга уступом или т.п. и каждая из которых образует одну входящую в комбинацию поверхность. Такая конструкция затрудняет изготовление поддельных ключей. Кроме того, может быть создано полностью новое семейство профилей ключей. За счет выполнения стержня заготовки для ключа симметричным в отношении частей, расположенных диаметрально противоположно друг другу относительно центральной оси стержня, таким образом, что его, по меньшей мере, два угла заменены указанной, по меньшей мере, одной наклонной поверхностью, ключ может быть вставлен в замок в двух различных положениях поворота. Если замок подлежит приведению в действие в обоих направлениях поворота, все углы стержня заготовки для ключа соответственно могут быть выполнены с указанной, по меньшей мере, одной наклонной поверхностью, так что стержень заготовки для ключа будет симметричным как относительно центральной оси, которая параллельна перпендикулярной плоскости сечения стержня, так и относительно центральной нормали к ней. С другой стороны, если заготовка для ключа предназначена для замка, приводимого в действие только в одном направлении поворота, наклонная поверхность каждого второго угла стержня может функционировать как возвращающая поверхность для запирающих дисков. 6 Согласно еще одному дополнительному аспекту настоящего изобретения разработан ключ для комбинации в соответствии с указанным первым аспектом изобретения, при этом указанный ключ подлежит изготовлению из заготовки для ключа в соответствии с указанным дополнительным аспектом изобретения и отличается тем, что базовая форма стержня заготовки для ключа в перпендикулярной плоскости сечения стержня, за исключением какихлибо возможных фасонных канавок или соответствующих канавок, проходящих по стержню ключа, является по существу прямоугольной,так что ее, по меньшей мере, один угол заменен,по меньшей мере, одной наклонной поверхностью, предназначенной для образования входящих в комбинацию поверхностей на ключе, соответствующих кодовым запирающим дискам в замке, тем, что указанная, по меньшей мере,одна наклонная поверхность образует, по меньшей мере, одну выбираемую, входящую в комбинацию поверхность, и тем, что характеристика других входящих в комбинацию поверхностей на ключе определяется на основе комбинации угла резания и длины поверхности бороздки для бороздок, подлежащих выполнению на указанной наклонной поверхности. Указанная наклонная поверхность предпочтительно может содержать две входящие в комбинацию поверхности, имеющие различные входящие в комбинацию характеристики. В этом случае угловой шаг между бороздками,соответствующими последовательным входящим в комбинацию характеристикам, может соответственно составлять около 15, что достаточно для надежной безотказной работы замка и обеспечивает возможность использования 0 бороздки только для несущего нулевого запирающего диска независимо от входящих в комбинацию характеристик, которые должны быть приданы кодовым запирающим дискам. В предпочтительном варианте осуществления изобретения длина поверхностей бороздок, соответствующих различным входящим в комбинацию характеристикам, определяется таким образом, что крайние концы данных поверхностей расположены самое большее на трех различных периферийных поверхностях относительно центральной оси стержня ключа. В данном случае периферийная поверхность представляет собой дугу окружности или другую криволинейную поверхность, но она также может включать в себя плоскость или, возможно,поверхность, состоящую даже из нескольких отдельных плоских частей. Соответственно,крайние концы поверхностей бороздок, обеспечивающих поворотное смещение запирающих дисков и соответствующих различным входящим в комбинацию характеристикам, предпочтительно расположены на двух различных периферийных поверхностях относительно центральной оси стержня ключа. В этом случае 7 входящие в комбинацию поверхности ключа,проходящие до одной и той же периферийной поверхности, предпочтительно расположены с одинаковым шагом друг относительно друга,что упрощает изготовление ключа. Однако взаимный угловой шаг между последовательными,входящими в комбинацию поверхностями, расположенными на различных периферийных поверхностях, необязательно должен соответствовать рассматриваемому шагу, но достаточно того, чтобы шаг между противолежащими поверхностями на кодовом запирающем диске был выбран таким, чтобы он при работе соответствовал указанному угловому шагу между последовательными, входящими в комбинацию поверхностями, расположенными на различных периферийных поверхностях, так что поворотное движение, воздействующее на кодовый запирающий диск при повороте ключа, операционно совместимо с местоположением периферийной выемки кодового запирающего диска. Части входящих в комбинацию бороздок,диаметрально противоположных друг другу относительно центральной оси стержня ключа,предпочтительно расположены симметрично, в результате чего ключ может быть вставлен в замок в двух положениях поворота. Кроме того,для замка, приводимого в действие в двух направлениях, ключ включает в себя четыре поверхности бороздок для каждого кодового запирающего диска, так что входящие в комбинацию бороздки, расположенные диаметрально противоположно друг другу относительно центральной оси стержня ключа, являются идентичными. Далее будут описаны варианты осуществления изобретения, приведенные только в качестве примера и с конкретными ссылками на сопровождающие чертежи, на которых фиг. 1 представляет собой выполненное с разнесением деталей изображение одного варианта осуществления комбинации согласно изобретению, включающей в себя цилиндровый замок и ключ для него, причем замок может быть приведен в действие в двух направлениях; фиг. 2 а показывает заготовку для ключа,пригодную для изготовления ключа из комбинации по фиг. 1, и фиг. 2b показывает ключ,вырезанный из заготовки для ключа; фиг. 3 представляет собой перпендикулярное сечение стержня ключа согласно изобретению, иллюстрирующее альтернативные входящие в комбинацию бороздки, соответствующие различным входящим в комбинацию характеристикам; фиг. 4 а, 4b и 4 с иллюстрируют взаимодействие между входящими в комбинацию поверхностями различной длины на ключе и различными противодействующими поверхностями на кодовом запирающем диске замка, которые могут быть предусмотрены с различными входящими в комбинацию характеристиками; 8 фиг. 5 а-5g показывают различные альтернативные варианты запирающих дисков, соответствующих различным входящим в комбинацию характеристикам; фиг. 6 а-6g показывают бороздки ключа в перпендикулярной плоскости сечения стержня ключа, которые соответствуют запирающим дискам, изображенным на фиг. 5 а-5g, и относятся к одному варианту осуществления ключа; фиг. 7 представляет собой сечение комбинации замка и ключа согласно изобретению, в которой замок выполнен с возможностью приведения его в действие в одном направлении поворота, причем сечение выполнено в месте расположения кодового запирающего диска замка; фиг. 8 а, 8b и 8 с иллюстрируют работу комбинации замка и ключа по фиг.1 в плоскости сечения цилиндра замка, выполненного в месте расположения несущего нулевого запирающего диска и при различных положениях поворота ключа; фиг. 9 а, 9b и 9 с иллюстрируют работу комбинации замка и ключа по фиг. 1 в плоскости сечения цилиндра замка, выполненного в месте расположения кодового запирающего диска и при различных положениях поворота ключа; фиг. 10 а, 10b и 10 с иллюстрируют работу комбинации замка и ключа по фиг.1 в плоскости сечения цилиндра замка, выполненного в месте расположения промежуточного диска и при различных положениях поворота ключа; фиг. 11 а, 11b и 11 с иллюстрируют три альтернативных варианта ключа согласно изобретению в плоскости поперечного сечения стержня ключа, которые показывают альтернативные,входящие в комбинацию бороздки, соответствующие различным входящим в комбинацию характеристикам; и фиг. 12 иллюстрирует альтернативные профили заготовки для ключа согласно изобретению, предназначенной для ключа, изготовленного из такой заготовки для ключа. На чертежах ссылочный номер 1 обозначает корпус замка, в котором размещен цилиндр 3 замка, поворачиваемый с помощью ключа 2 для замка. На фиг. 1 показан вариант осуществления изобретения, в котором замок выполнен с возможностью приведения его в действие в двух направлениях, цилиндр 3 замка охватывает комплект кодовых запирающих дисков 4, которые определяют открывающую комбинацию для замка и которые отделены друг от друга промежуточными дисками 5, закрепленными без возможности поворота в цилиндре 3 замка. Кроме того, на каждом конце комплекта дисков, содержащего диски 4 и 5, имеется так называемый несущий нулевой запирающий диск 6, который непрерывно поворачивается вместе с ключом при повороте ключа в замке. С точки зрения работы замка необязательно, чтобы в особенно 9 сти самый передний нулевой запирающий диск был первым диском на том конце комплекта дисков, с которого вставляют ключ, хотя именно такая конструкция часто используется на практике. Запирающие диски 4 и 6 имеют соответствующие отверстия 4 а и 6 а для ключа, которые имеют противодействующие поверхности для ключа и соответствующие периферийные выемки 4b и 6b для каждого направления поворота. Механизм замка также включает в себя запорную планку 7, которая может входить в паз 8 цилиндра 3 замка и в соответствующую канавку 16 (см.фиг. 7-10) на внутренней поверхности корпуса 1 замка. В положении, при котором механизм замка заперт, запорная планка 7, прижатая запирающими дисками 4 и 6, расположена частично в пазу 8 и частично в канавке 16 в корпусе замка, тем самым предотвращая поворот цилиндра 3 замка относительно корпуса 1 замка. Пружинное средство 9 направляет запорную планку 7 при ее смещении относительно корпуса 1 замка и цилиндра 3 замка, делая работу механизма замка более плавной. Возвращающие стержни 10 используются для возврата кодовых запирающих дисков 4 в их положения запирания после открытия механизма замка. Средство для ограничения поворота,или устройство 11 управления дисками, позволяет вставить ключ 2 в замок и извлечь ключ 2 из замка только при определенном положении поворота замка. Оно также предотвращает поворот ключа в замке до тех пор, пока ключ не будет полностью вставлен в замок, что способствует обеспечению работы механизма замка без сбоев. Устройство 11 управления дисками также можно использовать для задания профиля ключа и в этих целях оно может заменить нулевой запирающий диск, расположенный у переднего конца комплекта дисков. Таким образом,устройство 11 управления дисками полезно с точки зрения работы замка, но с точки зрения применения изобретения оно, тем не менее, не является необходимым. Защитная накладка 12 с отверстием защищает комплект дисков замка и при желании также может быть использована для задания соответствующего профиля ключа для замка. Замок также включает в себя средство 13 для удерживания цилиндра 3 замка на месте при установке его в корпус 1 замка. После открывания механизма замка усилие передается через передающую момент пластину 13 а соответствующему элементу, например, болту замка (непоказанному). Замок также снабжен направляющим элементом 14, расположенным в проходе для ключа, образованном совместно отверстиями для ключа в дисках. Направляющий элемент 14 опирается на нулевой запирающий диск 6 и устройство 11 управления дисками таким образом, что при повороте ключа в замке направляющий элемент 14 поворачивается не 001840 10 прерывно вместе с ключом. Направляющий элемент 14 обеспечивает направление ключа при вставке его в замок и извлечении его из замка. Он служит также в качестве защиты от открывания замка отмычкой. Кроме того, он со своей стороны также влияет на профиль ключа,совместимый с замком (ср. фиг. 3). Основные принципы работы всех этих элементов как таковые известны и будут частично дополнительно рассмотрены ниже. На фиг. 2 а показана заготовка 2 для ключа,предназначенного для приведения в действие замка по фиг. 1, которая включает в себя изогнутую часть 2 а ключа и стержень 2b ключа. Фиг. 2 соответственно показывает ключ 2, который изготовлен из заготовки 2 для ключа по фиг. 2 а и стержень 2b которого включает в себя входящие в комбинацию поверхности 2 с для всех запирающих дисков 4 и 6 в комплекте дисков. Ключ по фиг. 2b включает в себя четыре группы входящих в комбинацию поверхностей,в результате чего имеются по две группы для каждого направления поворота, так что ключ может быть вставлен в замок в двух различных положениях поворота, удаленных друг от друга на 180 в угловом направлении. Кроме того,ключ включает в себя канавки 2f для направляющего элемента 14 и выемки 2d для шариков или других блокирующих элементов, включенных в устройство 11 управления дисками. Работа этих блокирующих элементов основана на том, что при вставке ключа в замок они прижимаются к соответствующим им пружинам, тем самым обеспечивая возможность вставки ключа в замок. Однако как только ключ будет повернут, направляющие поверхности, расположенные в устройстве управления дисками, поджимают блокирующие элементы в направлении прохода для ключа таким образом, что они оказываются расположенными частично в выемках 2d, тем самым предотвращая извлечение ключа из замка. Согласно основным принципам работы механизма замка по фиг. 1 в тех случаях, когда механизм должен быть открыт или разомкнут,запирающие диски 4 и 6 поворачивают ключом 2 от замка. В частности, каждый запирающий диск поворачивается, как определено входящей в комбинацию поверхностью, выполненной на ключе для рассматриваемого диска, так что соответствующая периферийная выемка 4b или 6b будет расположена у местоположения паза 8 цилиндра 3 замка и запорной планки 7. Таким образом, формируется однородный паз из периферийных выемок 4b и 6b, в который может смещаться запорная планка 7, тем самым освобождая цилиндр 3 замка для поворота относительно корпуса 1 замка. Поскольку рассматривается механизм замка, выполненного с возможностью приведения в действие в двух направлениях, замок может быть открыт путем поворота ключа из исходно 11 го положения в любом направлении, тем самым открывающая комбинация и, следовательно,местонахождение периферийных выемок могут отличаться друг от друга при различных направлениях поворота. Кроме того, закрывание механизма замка и, следовательно, возврат кодовых запирающих дисков 4 в их положение запирания, который обеспечивает возможность извлечения ключа из замка, не могут происходить непосредственно в результате передачи усилия от ключа к запирающим дискам 4. Таким образом, возврат запирающих дисков 4 осуществляется за счет передачи усилия от ключа к нулевому запирающему диску, периферийные направляющие поверхности которого совместно с внутренней поверхностью цилиндра 3 замка направляют возвращающие стержни 10 одновременно для возврата кодовых запирающих дисков 4 в их исходные положения. Работу механизма можно более четко понять при рассмотрении фиг. 8, 9 и 10, которые показывают местоположение различных деталей механизма замка и возвращающих стержней 10 и направление, обеспечиваемое при определенном местоположении нулевого запирающего диска,кодового запирающего диска и промежуточного диска при различных положениях поворота ключа. Фиг. 8 а, 9 а и 10 а соответствуют исходному положению при вставке ключа в замок; фиг. 8b, 9b и 10b соответствуют положению,при котором ключ повернут примерно на 90 в положение открывания или разблокирования механизма замка; и фиг. 8 с, 9 с и 10 с соответствуют положению, в котором ключ наполовину повернут обратно в направлении исходного положения, тем самым запорная планка 7 смещается в свое положение запирания и один из возвращающих стержней 10, поджимаемый ключом и нулевым запирающим диском, смещает кодовые запирающие диски 4 обратно в их исходное положение, запирая механизм замка. Работа механизма более полно описана также в патенте США US-A-4351172, который включен в данную заявку в качестве ссылки. На фиг. 3 показан ключ 2, пригодный для приведения в действие замка по фиг. 1, причем ключ показан в сечении, позволяющем проиллюстрировать принципы изобретения в отношении перпендикулярного сечения стержня 2b в месте расположения одного кодового запирающего диска 4. Как видно из фиг. 3, основная форма сечения стержня является по существу прямоугольной, при этом каждый угол данной формы включает в себя наклонную поверхность. Эти наклонные поверхности обозначены 2 е 1, 2 е 2, 2 е 3 и 2 е 4. Для ключа, работающего только в одном направлении поворота и вставляемого в замок только в одном положении,такая наклонная поверхность, например, наклонная поверхность 2 е 1, требуется как минимум только в одном углу. Ключ по фиг.1 также выполнен с канавками 2f для направляющего 12 элемента. Ссылка А обозначает центральную ось стержня 2b ключа, проходящую в его продольном направлении, В обозначает центральную ось стержня 2b ключа, проходящую в плоскости его поперечного сечения, а С обозначает центральную ось, перпендикулярную к оси В. Наклонные поверхности 2 е 1, 2 е 2, 2 е 3 и 2 е 4 предпочтительно образуют угол примерно 25 с центральной осью В. Далее рассматриваются различные альтернативные варианты входящих в комбинации поверхностей, подлежащих образованию путем резания от правого верхнего угла (если смотреть на фиг. 3) или от наклонной поверхности 2 е 1 ключа по фиг. 3. Эти поверхности образованы так, что наклонная поверхность 2 е 1 в этом случае содержит две отдельные входящие в комбинацию поверхности, и характеристика других входящих в комбинацию поверхностей определяется на основе комбинации угла резания заданных бороздок на указанной наклонной поверхности и длины поверхности, подлежащей образованию путем резания. Длина поверхностей бороздок, соответствующая различным входящим в комбинацию характеристикам, со своей стороны определяется таким образом, что крайние концы поверхностей бороздок расположены на трех различных периферийных поверхностях относительно центральной оси А стержня ключа. Радиусы периферийных поверхностей обозначены R1, R2 и R3. Таким образом, входящие в комбинацию поверхности с последовательными входящими в комбинацию характеристиками получаются следующим образом: входящая в комбинацию характеристика 1. образуется из верхней части наклонной поверхности 2 е 1; входящая в комбинацию характеристика 2. образуется из дополнительной бороздки, выполненной на наклонной поверхности 2 е 1 и проходящей до поверхности с радиусомR1; входящая в комбинацию характеристика 3. образуется из нижней части наклонной поверхности 2 е 1, проходящей только до поверхности с радиусом R2, тем самым, следовательно, верхняя часть заготовки должна быть срезана для образования этой части; входящие в комбинацию характеристики 4. и 5. образуются из последовательных дополнительных бороздок, выполненных в нижней части наклонной поверхности 2 е 1 и проходящих до поверхности с радиусом R2; и входящая в комбинацию характеристика 6. соответствует бороздке с поверхностью, имеющей радиус R3. В этом случае угловой шаг последовательных входящих в комбинацию поверхностей друг относительно друга составляет 15. При использовании ключа по фиг. 3 отсутствует необходимость иметь одну и ту же открывающую комбинацию для обоих направлений поворота. Однако входящие в комбинацию поверхности, подлежащие образованию резанием на соседних наклонных поверхностях 2 е 1 и 13 2 е 2, в некоторой степени зависят друг от друга,так что характеристика входящей в комбинацию поверхности, выбранной для одного направления поворота, ограничивает возможные значения характеристик входящих в комбинацию поверхностей, которые могут быть выбраны соответственно для другого направления поворота. Таким образом, в принципе входящие в комбинацию поверхности для обоих направлений поворота должны проходить до поверхностей с одним и тем же радиусом, таким образом,например, при входящей в комбинацию поверхности 3., выбранной для одного направления поворота, для другого направления поворота соответственно может быть выбрана входящая в комбинацию поверхность 3., 4., 5. или 6. Данное обстоятельство проиллюстрировано с помощью пунктирных линий, проходящих от наклонной поверхности 2 е 2 и указывающих на характеристики входящих в комбинацию поверхностей,которые должны быть выбраны соответственно для другого направления поворота. Кроме того,задается, что входящие в комбинацию поверхности, расположенные диаметрально противоположно друг другу относительно центральной оси А стержня ключа, являются идентичными,то есть поверхность 2 е 1 соответствует поверхности 2 е 3 и поверхность 2 е 2 соответствует поверхности 2 е 4. В этом случае ключ может быть вставлен в замок в двух различных положениях поворота. На фиг. 4 а, 4b и 4 с проиллюстрировано взаимодействие между входящими в комбинацию поверхностями различной длины, выполненными на ключе и кодовом запирающем диске 4, для варианта осуществления по фиг. 1. В этом случае отверстие 4 а для ключа включает в себя две противолежащие поверхности для каждой входящей в комбинацию поверхности ключа, в результате чего радиус заданной входящей в комбинацию поверхности будет определять,какая из двух противолежащих поверхностей используется в каждом случае. Противолежащие поверхности обозначены следующим образом: поверхности 4 а 11 и 4 а 12 соответствуют входящим в комбинацию поверхностям 2 е 1 ключа; поверхности 4 а 21 и 4 а 22 соответствуют входящим в комбинацию поверхностям 2 е 2 ключа; поверхности 4 а 31 и 4 а 32 соответствуют входящим в комбинацию поверхностям 2 е 3 ключа; и поверхности 4 а 41 и 4 а 42 соответствуют входящим в комбинацию поверхностям 2 е 4 ключа. Как видно на фигурах, входящие в комбинацию поверхности, проходящие до различного радиуса R1 или R2, воздействуют соответственно на различные противолежащие поверхности в отверстии для ключа, и, кроме того,входящая в комбинацию поверхность, соответствующая радиусу R3, вообще не вызывает поворота кодового запирающего диска. Фиг. 5 а-5g иллюстрируют положение периферийных выемок на запирающих дисках в 14 каждом случае, соответствующем различным входящим в комбинацию характеристикам, а фиг. 6 а-6g иллюстрируют бороздки ключа или входящие в комбинацию поверхности, соответствующие запирающим дискам, показанным на фиг. 5 а-5g, в плоскости поперечного сечения стержня ключа согласно одному варианту осуществления ключа. Входящие в комбинацию поверхности, относящиеся к наклонной поверхности 2 е 1 ключа или наклонной поверхности,подлежащей образованию резанием на нем, соответствуют периферийным выемкам 4b1, а входящие в комбинацию поверхности, относящиеся к наклонной поверхности 2 е 2 ключа или к наклонной поверхности, подлежащей образованию резанием на нем, соответствуют периферийным выемкам 4b2. Как описано выше, входящим в комбинацию поверхностям, подлежащим образованию резанием на наклонной поверхности 2 е 2, могут быть приданы различные альтернативные характеристики в зависимости от входящей в комбинацию характеристики,соответствующей наклонной поверхности 2 е 1,тем самым здесь в качестве примера выбрана одна из таких входящих в комбинацию поверхностей. На фигурах ссылка D обозначает центральную ось отверстия 4 а для ключа в запирающем диске 4, ссылка D' обозначает ось поворота запирающего диска 4 и ссылка Е обозначает центральную ось, перпендикулярную к осиD (ср. фиг. 5b). Эти обозначения предусмотрены для иллюстрирования взаимного расположения и симметричного положения различных противолежащих поверхностей 4 а 11-4 а 42 на кодовом запирающем диске 4 (ср. фиг. 4 а). На фиг. 5 и 6 можно видеть, что входящая в комбинацию поверхность ключа, соответствующая меньшей входящей в комбинацию характеристике, обеспечивает поворот кодового запирающего диска 4 в соответственно большей степени. Кроме того, можно видеть, что отверстие 6 а для ключа в несущем нулевом запирающем диске 6, показанном на фиг.5 а, меньше, чем отверстия для ключа в других запирающих дисках или кодовых запирающих дисках 4, так что оно точно соответствует профилю стержня 2b ключа. Таким образом, запирающий диск 6 может быть использован для точного задания профиля ключа, совместимого с замком. Кроме того, отверстие 6 а для ключа в запирающем диске 6 имеет канавки 6 с для направляющего элемента 14 (ср. фиг. 1 и 5 а). Таким образом, для возможных новых профилей ключа, отличающихся от базового профиля ключа, можно модифицировать зоны между наклонными поверхностями 2 е 1 и 2 е 4 и соответственно между наклонными поверхностями 2 е 2 и 2 е 3 (ср. фиг.3 и 12). При желании также можно модифицировать конструкцию направляющего элемента 14. Полученные таким образом новые профили ключей являются уникальными благодаря новому распо 15 ложению входящих в комбинацию поверхностей замка, и по этой причине ключи от старых замков не могут быть использованы в замках согласно изобретению, даже если ключ может быть вставлен в замок как таковой. Поскольку отверстие 6 а для ключа в нулевом запирающем диске 6 меньше по размерам по сравнению с отверстием 4 а для ключа в кодовых запирающих дисках 4, ключ 2 должен быть свободно повернут на некоторый угол поворота, например, на угол около 15, после вставки его в замок и до того, как ключ 2 натолкнется на первую противодействующую поверхность в отверстии 4 а для ключа. Это способствует выполнению замка в большей степени защищенным от открывания его отмычкой. В конструкции согласно изобретению дополнительно предусмотрено, что соответствующий угловой шаг между входящими в комбинацию характеристиками может быть меньше, чем обычный, и при этом не снижается надежность работы механизма. Таким образом, при желании можно предусмотреть семь различных входящих в комбинацию характеристик вместо более традиционных шести различных входящих в комбинацию характеристик. Это требует только выполнения соответствующего меньшего взаимного углового шага периферийных выемок кодовых запирающих дисков 4. Таким образом,дополнительно может быть предусмотрено значительное количество различных открывающих комбинаций, которые вместе с новыми различными профилями ключа создают существенно большие возможности для различных случаев применения, где требуется запирание, и даже при применении замков в очень широких масштабах. На фиг. 7 показан вариант осуществления изобретения, в котором замок выполнен с возможностью приведения его в действие только в одном направлении поворота. В этом случае достаточно, чтобы отверстие 4 а для ключа в кодовых запирающих дисках 4 имело две противолежащие поверхности 4 а 11 и 4 а 12 для ключа. Дополнительные противолежащие поверхности 4 а 31 и 4 а 32, соответствующие противолежащим поверхностям 4 а 11 и 4 а 12 и расположенные диаметрально противоположно им относительно оси А, требуются в том случае, если желательно обеспечить возможность вставки ключа в замок в двух различных положениях. Соответственно отверстия 4 а для ключа в запирающих дисках 4 так или иначе в данном случае могут быть выполнены с противолежащими поверхностями 4 а', на которые ключ может непосредственно воздействовать с целью возврата запирающих дисков в их исходные положения запирания. Это соответствует работе обычного цилиндрового замка, снабженного поворачиваемыми запирающими дисками, при этом не требуются никакие отдельные возвращающие стержни или аналогичные элементы. Как видно 16 на фиг. 7, противолежащие поверхности 4 а' могут предпочтительно образовывать общую поверхность с противолежащими поверхностями 4 а 12 и 4 а 32, предусмотренными для входящих в комбинацию поверхностей ключа. В альтернативном варианте противолежащие поверхности 4 а' могут быть выполнены по-другому, но преимуществом описанного варианта осуществления является то, что при желании может быть использован такой же профиль ключа, что и для замков, приводимых в действие в двух направлениях. Альтернативный способ возврата кодовых запирающих дисков состоит в использовании возвращающего стержня, при этом как приводимые в действие в двух направлениях замки,так и приводимые в действие в одном направлении замки могут быть предусмотрены с аналогичными профилями ключей и, кроме того, с аналогичными запирающими дисками. На фиг. 11 а, 11b и 11 с показаны три альтернативных конструкции стержня 2b для заготовки ключа и ключа, подлежащего вырезанию из нее, с альтернативными входящими в комбинацию бороздками ключа, соответствующими различным входящим в комбинацию характеристикам. В вариантах, показанных на фиг. 11 а и 11b, каждая наклонная поверхность 2 е 1-2 е 4 разделена на две части таким образом, что в варианте осуществления по фиг. 11 а эти части отделены друг от друга уступом, находящимся между входящими в комбинацию поверхностями 1. и 3. В случае варианта осуществления по фиг. 11b наклонные поверхности 2 е 1-2 е 4 соответственно содержат две поверхности с небольшим углом между ними. В результате этого в обоих этих вариантах осуществления угловой шаг между поверхностями бороздок, соответствующими последовательным входящим в комбинацию характеристикам ключа, частично отличается,но взаимодействие между ними и соответствующими поверхностями на запирающих дисках 4 (ср., например, фиг. 4: 4 а 11, 4 а 12 и т.д.) может быть осуществлено таким образом, что взаимный угловой шаг между соответствующими периферийными выемками в кодовых запирающих дисках 4 остается равным 15, в результате чего работа механизма замка соответствует работе, описанной для части варианта осуществления по фиг. 1. Независимо от конструкции центральной зоны ключей конструкции по фиг. 11 а и 11b обеспечивают возможность создания новой серии профилей ключей таким образом,что ключи по фиг. 11 а и 11b не могут быть заменены друг на друга и не совместимы с замками, изготовленными для ключей по фиг. 3, и наоборот. Как особенно следует из фиг. 11 с, но частично также из фиг. 11 а и 11b, периферийные поверхности стержня 2b ключа, относящиеся к различным входящим в комбинацию характеристикам, необязательно образуют дуги окружностей или другие криволинейные поверхности, 17 но они также могут быть выполнены плоскими,что проще с точки зрения технологии изготовления. В варианте по фиг.11 с все периферийные поверхности представляют собой плоскости. В случае варианта осуществления по фиг. 11 а только самая наружная периферийная поверхность представляет собой плоскость, а в случае варианта осуществления по фиг. 11b самая наружная периферийная поверхность соответственно содержит отдельные части плоскостей. На фиг. 12 показана форма стержня 2b заготовки для ключа в плоскости перпендикулярного поперечного сечения, выполненного в месте расположения внутреннего несущего нулевого запирающего диска. Некоторые возможные альтернативные варианты фасонных канавок изображены штрихпунктирными линиями на фиг. 12 в качестве примера. Естественно, форма и размер фасонных канавок при желании могут быть дополнительно изменены. Однако возможные альтернативные варианты фасонных канавок, подлежащих размещению в месте расположения наружного или первого несущего нулевого запирающего диска в направлении вставки ключа или соответствующего элемента,определяющего профиль ключа, не могут быть использованы, поскольку это повлияло бы на работу механизма замка. Следовательно, с помощью нулевого запирающего диска или соответствующих элементов могут быть определены только наружные базовые формы зоны заготовок для ключа, в которой располагаются входящие в комбинацию поверхности. Кроме того,естественно, что части заготовок для ключей,расположенные между зонами входящих в комбинацию поверхностей, в данном случае также пригодны для выполнения различных канавок профиля ключа. Эти канавки могут быть расположены независимо на направляющем элементе 14 и на направляющих поверхностях 2f на ключе, и, кроме того, форма направляющего элемента 14 при желании может варьироваться, как следует, например, из фиг. 1 и, с другой стороны, из фиг. 4, 7-10. Изобретение не ограничено показанными вариантами осуществления, но различные модификации могут быть предусмотрены в рамках объема приложенной формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комбинация цилиндрового замка и ключа (2) для замка, причем цилиндровый замок содержит корпус (1) замка, поворачиваемый цилиндр (3) замка, который расположен внутри корпуса (1) замка и в котором имеется паз (8),комплект запирающих дисков (4, 6), расположенных внутри цилиндра (3) замка и каждый из которых выполнен, по меньшей мере, с одной периферийной выемкой (4b, 6b), определяющей открывающую комбинацию замка, и с отверстием (4 а, 6 а) для приема ключа, и запорную план 001840 18 ку (7), которая в положении запирания предотвращает поворот цилиндра (3) замка относительно корпуса (1) замка, при этом ключ (2) имеет входящую в комбинацию поверхность для каждого запирающего диска (4, 6), входящие в комбинацию поверхности расположены таким образом, что при вставке ключа в замок и повороте ключа запирающие диски (4, 6) поворачиваются в положения, в которых их периферийные выемки (4b, 6b) образуют однородный паз в месте расположения запорной планки (7) и паза (8) в цилиндре (3) замка, в который запорная планка (7) входит для освобождения цилиндра (3) замка для поворота его относительно корпуса (1) замка, посредством чего, по меньшей мере, один из запирающих дисков (4) имеет отверстие (4 а) для ключа, которое имеет, по меньшей мере, две отдельные противолежащие поверхности (4 а 11, 4 а 12), которые выполнены с возможностью взаимодействия с одной входящей в комбинацию поверхностью ключа (2),соответствующей запирающему диску (4), для поворота запирающего диска (4) в положение открывания замка, начиная от одного и того же исходного положения ключа (2), отличающаяся тем, что указанные противолежащие поверхности (4 а 11, 4 а 12) в отверстии (4 а) для ключа в указанном, по меньшей мере, одном запирающем диске (4) имеют такие размеры и расположены таким образом друг относительно друга,что для части, по меньшей мере, одной из противолежащих поверхностей (4 а 11, 4 а 12) заданы,по меньшей мере, две различные входящие в комбинацию характеристики для соответствующей входящей в комбинацию поверхности ключа (2). 2. Комбинация по п.1, отличающаяся тем,что отверстие (4 а) для ключа в каждом кодовом запирающем диске (4), выполненное с различными входящими в комбинацию характеристиками, для одного направления поворота ключа имеет две указанные противолежащие поверхности (4 а 11, 4 а 12), расположенные на расстоянии друг от друга и расположенные под различным углом относительно центральной оси (D) отверстия (4 а) для ключа в запирающем диске,так что их взаимный угловой шаг предпочтительно составляет около 30. 3. Комбинация по п.1 или 2, отличающаяся тем, что противолежащая поверхность (4 а 12) в отверстии (4 а) для ключа в кодовом запирающем диске (4), соответствующая большим углам поворота ключа (2), расположена, по существу,до оси (Е), перпендикулярной к центральной оси (D) отверстия (4 а) для ключа. 4. Комбинация по п.2 или 3, отличающаяся тем, что отверстия (4 а) для ключа в кодовых запирающих дисках (4) замка выполнены, по меньшей мере, в основном идентичными и выполнены таким образом, что кодовые запирающие диски (4) поворачиваются вместе с ключом(2) только после того, как ключ (2) будет повер 19 нут на определенный угол, например, составляющий около 15, из исходного положения вставки ключа (2). 5. Комбинация по любому из предшествующих пунктов, отличающаяся тем, что замок включает в себя, по меньшей мере, один несущий нулевой запирающий диск, который известен сам по себе и который поворачивается всякий раз, когда вставленный ключ (2) поворачивается в замке, и в котором отверстие (6 а) для ключа меньше по сравнению с отверстием (4 а) для ключа в обычных кодовых запирающих дисках (4). 6. Комбинация по любому из предшествующих пунктов, отличающаяся тем, что в том случае, когда замок выполнен с возможностью приведения его в действие в одном направлении поворота, сторона в отверстии (4 а) для ключа в кодовых запирающих дисках (4), противоположная противолежащим поверхностям (4 а 11,4 а 12) относительно центральной оси (D), содержит возвращающую поверхность (4 а'), которая предназначена для возврата запирающих дисков (4) во взаимодействии с ключом (2) в положение запирания механизма замка. 7. Комбинация по п.6, отличающаяся тем,что указанная возвращающая поверхность (4 а') расположена в одной и той же плоскости с одной из указанных противолежащих поверхностей (4 а 12, 4 а 32) в запирающем диске (4). 8. Комбинация по любому из пп.1-5, отличающаяся тем, что в том случае, когда замок выполнен с возможностью приведения его в действие в обоих направлениях поворота, кодовые запирающие диски (4) имеют четыре противолежащие поверхности (4 а 11, 4 а 12, 4 а 31, 4 а 32; 4 а 21, 4 а 22, 4 а 41, 4 а 42) для каждого направления поворота, причем противолежащие поверхности для одного и того же направления поворота расположены попарно в отверстии (4 а) для ключа диаметрально с обеих сторон от оси (D') поворота запирающего диска (4). 9. Заготовка для ключа, предназначенного для комбинации по любому из предшествующих пунктов, содержащая стержень 2b, отличающаяся тем, что базовая форма указанного стержня 2b в плоскости перпендикулярного поперечного сечения стержня и за исключением каких-либо возможных фасонных канавок или соответствующих канавок (2f), проходящих по стержню ключа, является, по существу, прямоугольной, по меньшей мере, с одним углом, замененным, по меньшей мере, одной наклонной поверхностью (2 е 1), которая образует, по меньшей мере, одну входящую в комбинацию поверхность. 10. Заготовка для ключа по п.9, отличающаяся тем, что наклонная поверхность (2 е 1) включает в себя две входящие в комбинацию поверхности с различными входящими в комбинацию характеристиками. 20 11. Заготовка для ключа по п.9 или 10, отличающаяся тем, что наклонная поверхность(2 е 1) образует в плоскости перпендикулярного поперечного сечения стержня (2b) заготовки для ключа угол, составляющий 20-30, предпочтительно угол, составляющий примерно 25, с центральной осью (В), проходящей в направлении более длинной стороны стержня в плоскости поперечного сечения. 12. Заготовка для ключа по п.10 или 11,отличающаяся тем, что наклонная поверхность(2 е 1) разделена на две части, которые проходят в отличающихся друг от друга направлениях и каждая из которых образует одну входящую в комбинацию поверхность . 13. Заготовка для ключа по п.10 или 11,отличающаяся тем, что наклонная поверхность(2 е 1) разделена на две, по меньшей мере, в основном параллельные части, которые отделены друг от друга уступом или т.п. и каждая из которых образует одну входящую в комбинацию поверхность. 14. Заготовка для ключа по любому из пп.9-13, отличающаяся тем, что стержень (2b) заготовки для ключа выполнен симметричным в отношении частей, расположенных диаметрально противоположно друг другу относительно центральной оси (А) стержня, так что его, по меньшей мере, два угла выполнены, по меньшей мере, с одной наклонной поверхностью (2 е 1,2 е 3). 15. Заготовка для ключа по любому из пп.9-14, отличающаяся тем, что все углы стержня (2b) заготовки для ключа выполнены, по меньшей мере, с одной наклонной поверхностью (2 е 1, 2 е 2, 2 е 3, 2 е 4), так что стержень заготовки для ключа является симметричным как относительно центральной оси (В), параллельной плоскости перпендикулярного поперечного сечения стержня, так и относительно оси (С),перпендикулярной к центральной оси (В). 16. Заготовка для ключа по любому из пп.9-15, отличающаяся тем, что в том случае,когда заготовка для ключа предназначена для замка, приводимого в действие только в одном направлении поворота, наклонная поверхность каждого второго угла стержня (2b) выполнена с возможностью функционирования в качестве возвращающей поверхности для запирающих дисков (4, 6). 17. Ключ для комбинации по любому из предшествующих пп.1-8 и/или изготовленный из заготовки для ключа по любому из предшествующих пп.9-16, отличающийся тем, что базовая форма стержня 2b заготовки для ключа в плоскости перпендикулярного поперечного сечения стержня, за исключением каких-либо возможных фасонных канавок или соответствующих канавок (2f), проходящих на стержне ключа, является, по существу, прямоугольной,так что ее, по меньшей мере, один угол заменен,по меньшей мере, одной наклонной поверхно 21 стью (2 е 1) для создания входящих в комбинацию поверхностей на ключе, соответствующих кодовым запирающим дискам (4) в замке, причем, по меньшей мере, одна наклонная поверхность (2 е 1) образует, по меньшей мере, одну задаваемую входящую в комбинацию поверхность, характеристика других входящих в комбинацию поверхностей на ключе определяется на основе сочетания угла бороздки и длины поверхности бороздки для бороздок, подлежащих выполнению на указанной наклонной поверхности (2 е 1). 18. Ключ по п.17, отличающийся тем, что наклонная поверхность (2 е 1) содержит две входящие в комбинацию поверхности, имеющие различные входящие в комбинацию характеристики. 19. Ключ по п.17 или 18, отличающийся тем, что угловой шаг между бороздками, соответствующими последовательным значениям входящих в комбинацию характеристик, составляет около 15. 20. Ключ по любому из пп.17-19, отличающийся тем, что длина поверхностей бороздок, соответствующих различным характеристикам комбинации, определяется таким образом, что крайние концы этих поверхностей расположены самое большее на трех различных периферийных поверхностях (R1, R2, R3), изме 001840 22 ренных от центральной оси (А) стержня (2b) ключа. 21. Ключ по п.20, отличающийся тем, что крайние концы поверхностей бороздок, выполненных для обеспечения поворота запирающих дисков и соответствующих различным входящим в комбинацию характеристикам, расположены на двух различных периферийных поверхностях (R1, R2), измеренных от центральной оси (А) стержня (2b) ключа. 22. Ключ по п.20 или 21, отличающийся тем, что входящие в комбинацию поверхности ключа, проходящие до одной и той же периферийной поверхности (R1, R2), расположены с равным шагом друг относительно друга. 23. Ключ по любому из пп.17-22, отличающийся тем, что части входящих в комбинацию бороздок, диаметрально противолежащих друг другу относительно центральной оси (А) стержня (2b) ключа, расположены симметрично. 24. Ключ по любому из пп.17-23, отличающийся тем, что он включает в себя четыре поверхности (2 е 1, 2 е 2, 2 е 3, 2 е 4) бороздок для каждого кодового запирающего диска (4), так что входящие в комбинацию бороздки, расположенные диаметрально противоположно друг другу относительно центральной оси (А) стержня (2b) ключа, являются идентичными.
