Абсорбирующее изделие

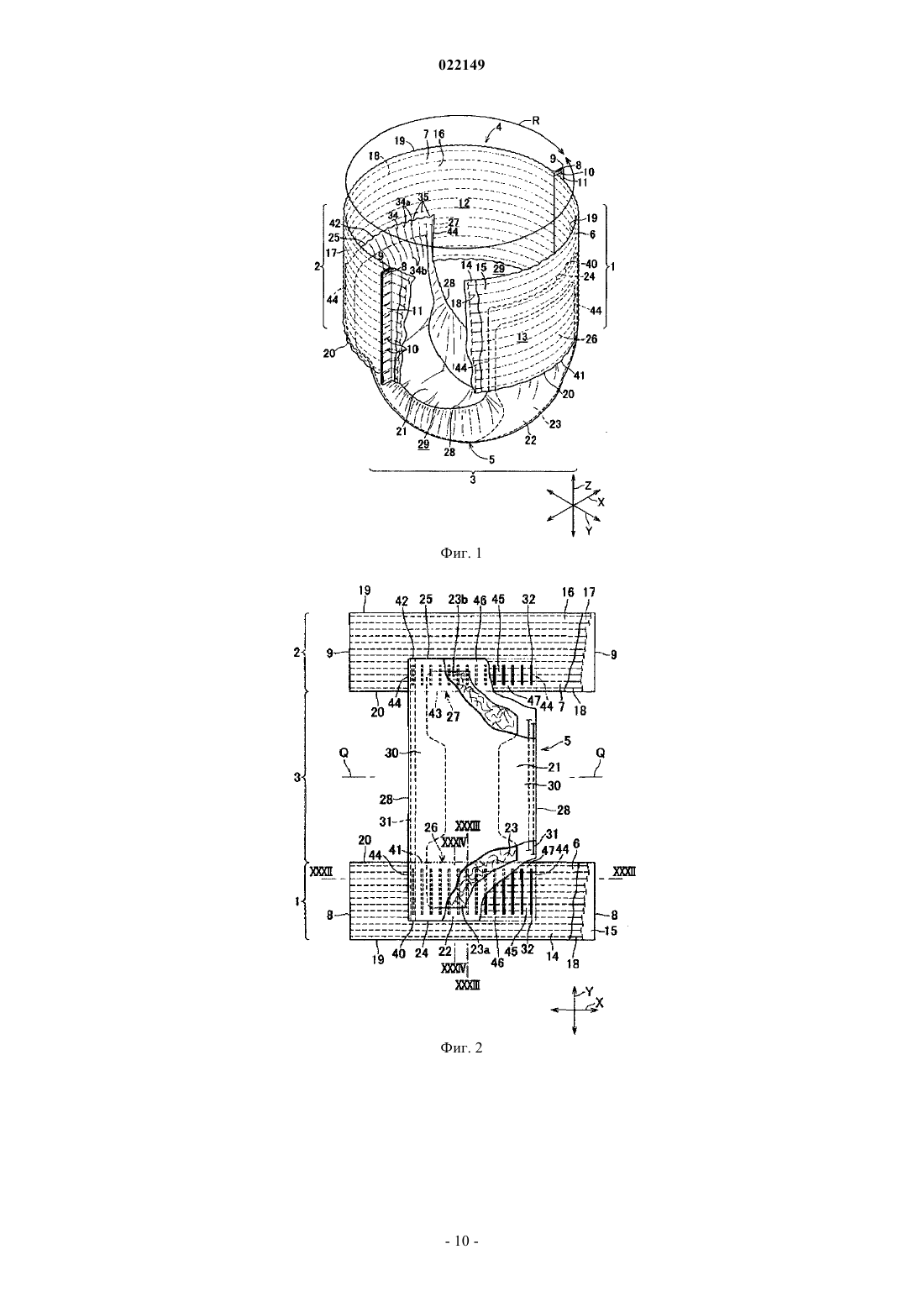

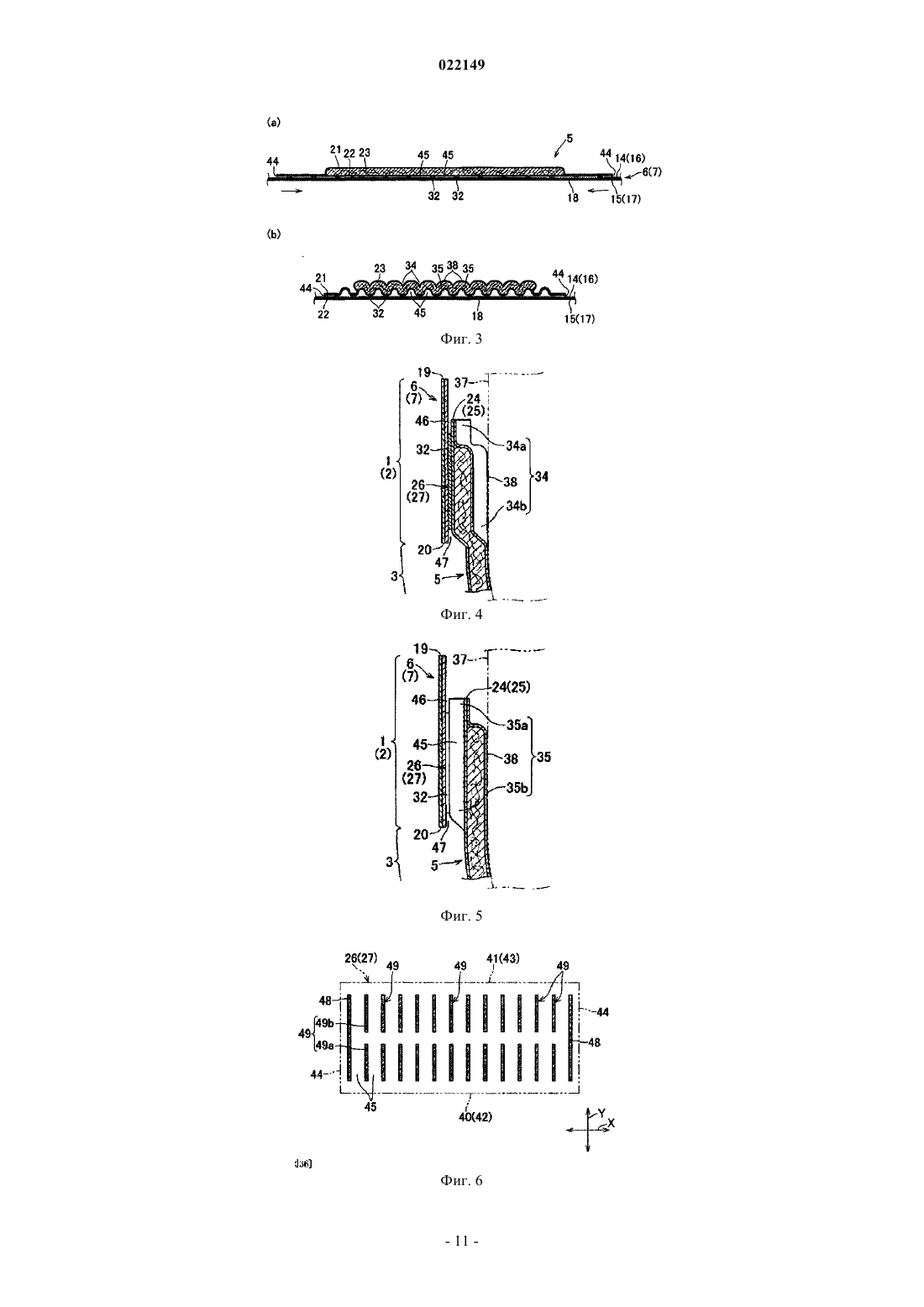

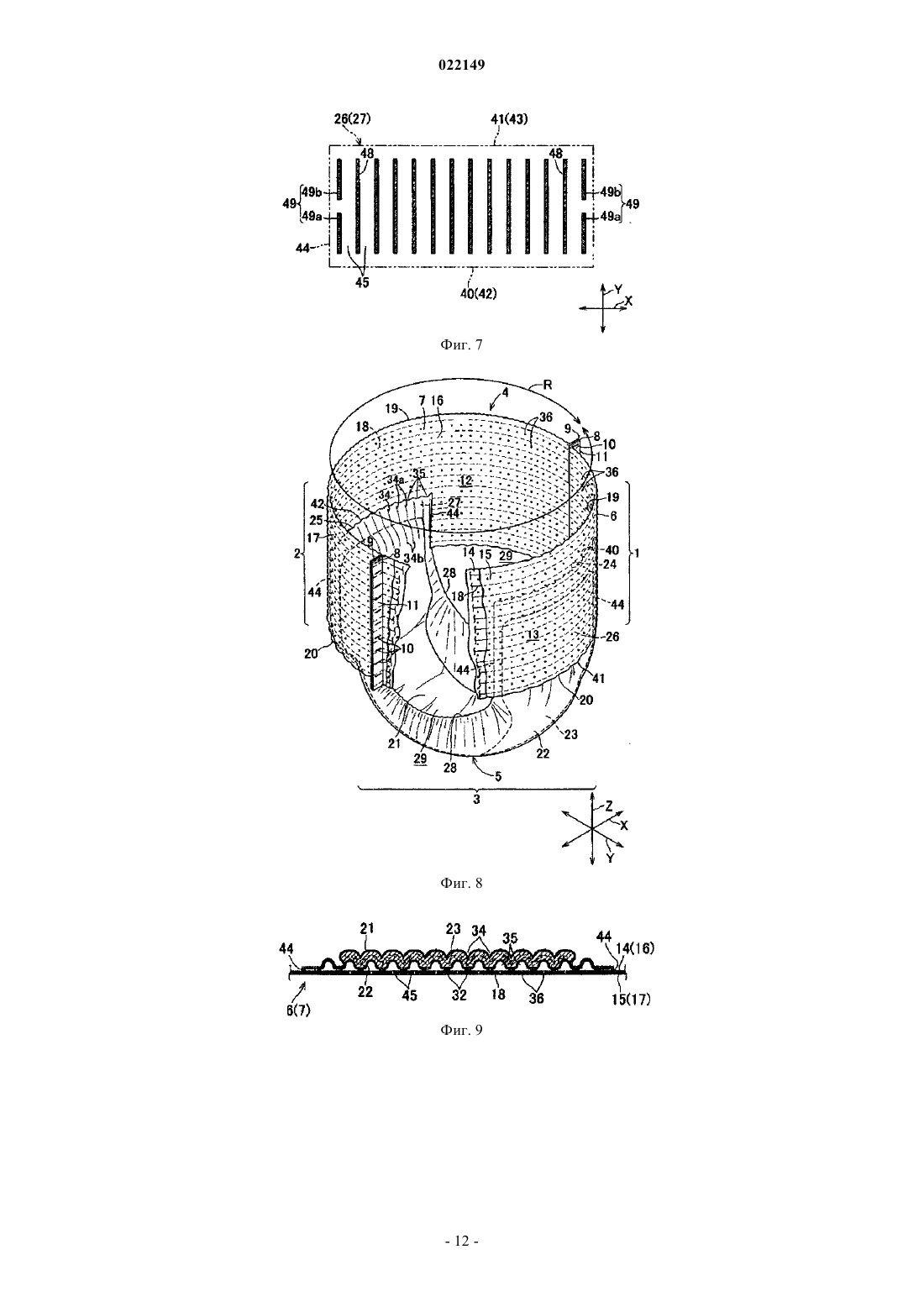

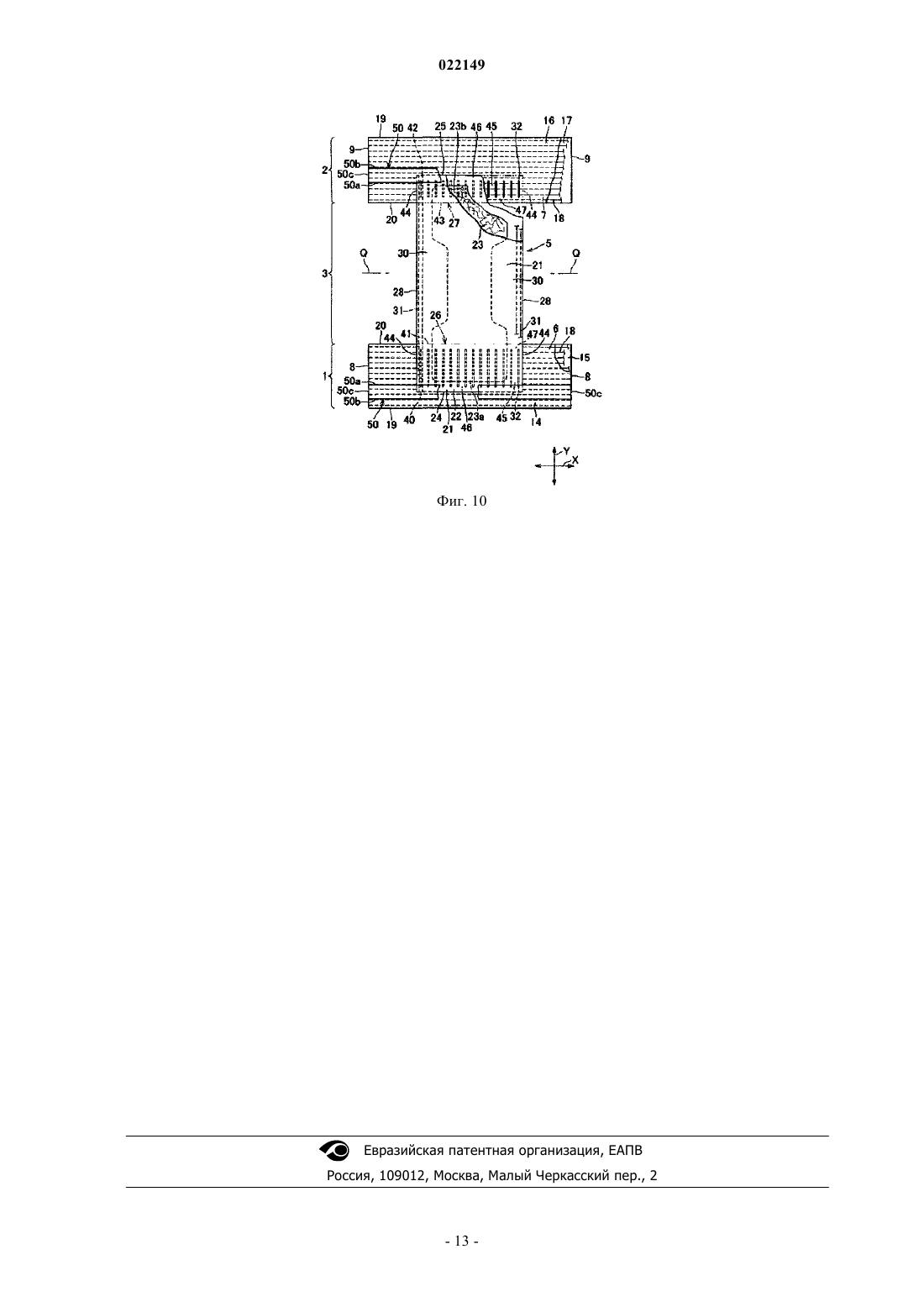

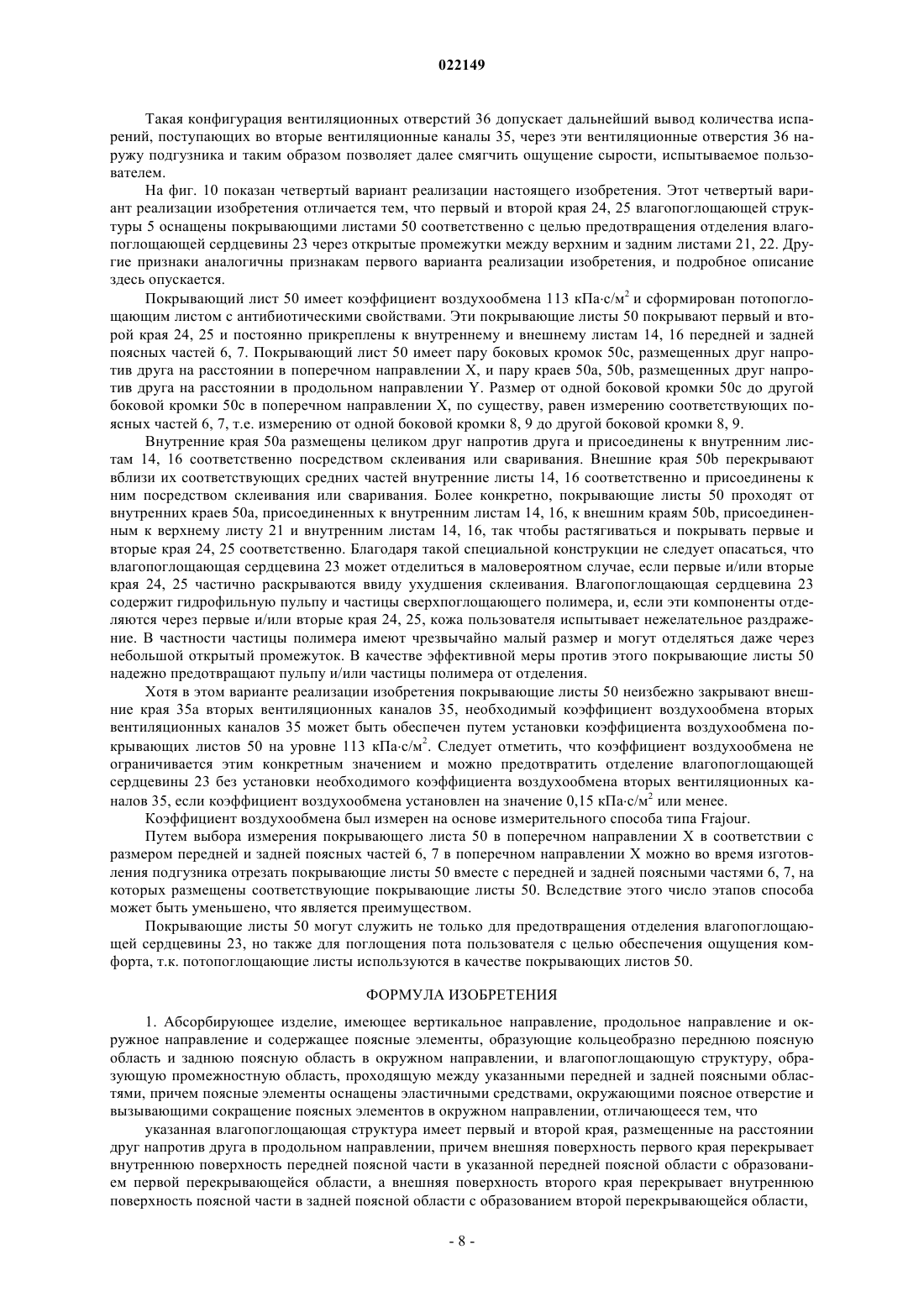

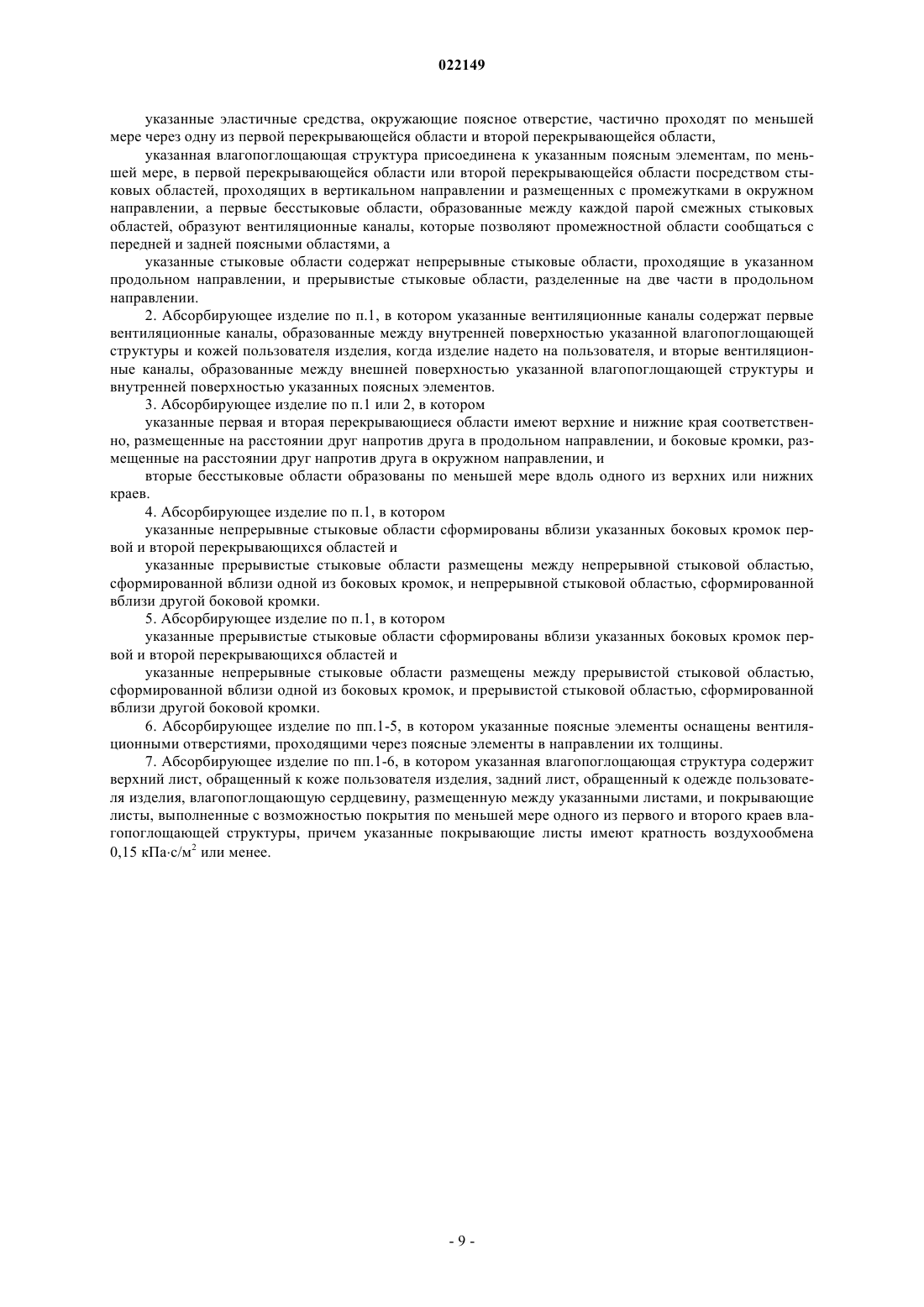

Задачей настоящего изобретения является создание абсорбирующего изделия, обеспечивающего вывод количества испарений, образующегося в изделии, наружу для смягчения ощущения сырости,испытываемого в противном случае пользователем изделия. В настоящем изобретении предложено абсорбирующее изделие, содержащее поясные элементы 4, образующие соответственно переднюю поясную область 1 и заднюю поясную область 2, и влагопоглощающую структуру 5, образующую промежностную область 3, причем поясные элементы 4 оснащены эластичными элементами 18,окружающими талию и вызывающими сокращение указанных поясных элементов 4 в окружном направлении R. Влагопоглощающая структура 5 имеет первый край 24 и второй край 25, причем внешняя поверхность первого края 24 перекрывает внутреннюю поверхность передней поясной части 6 с образованием первой перекрывающейся области 26, а внешняя поверхность второго края 25 перекрывает внутреннюю поверхность задней поясной части 7 с образованием второй перекрывающейся области 27. Влагопоглощающая структура 5 присоединена к передней и задней поясным частям 6, 7 в первой и второй перекрывающихся областях 26, 27 посредством стыковых областей 32, проходящих в вертикальном направлении Z и размещенных с промежутками в окружном направлении R. Первые бесстыковые области 45, образованные между каждой парой смежных стыковых областей 32, образуют вентиляционные каналы 34, 35, которые позволяют промежностной области 3 сообщаться с передней и задней поясными областями 1, 2. Уровень техники Настоящее изобретение, в общем, относится к абсорбирующему изделию и, в частности к абсорбирующему изделию, такому как подгузник одноразового использования, трусы для приучения к туалету или трусы для страдающих недержанием. Область техники Подгузник одноразового использования, предназначенный для надежного вывода количества испарений, образующихся в подгузнике, наружу, хорошо известен, например, из японской патентной заявки 1984-144601 (патентный документ 1), опубликованной в бюллетене опубликованных патентных заявок Японии. Подгузник, раскрытый в патентном документе 1, содержит верхний лист, обращенный к коже пользователя, задний лист, обращенный к одежде пользователя, и эластичную пленку, размещенную между указанными верхним и задним листами, так что поясное отверстие может сокращаться в окружном направлении под действием эластичной пленки. Эластичная пленка присоединена к верхнему и заднему листам с промежутками, если смотреть в поперечном направлении. Области верхнего и заднего листов, в которых эластичная пленка не присоединена к этим двум листам, прогибаются при сокращении эластичной пленки для формирования открытых каналов между этими двумя листами. Испарения, образующиеся в подгузнике, выводятся через эти открытые каналы из подгузника наружу. Раскрытие изобретения В случае подгузника, раскрытого в патентном документе 1, один край каждого из открытых каналов обращен наружу, а другой край оканчивается вблизи влагопоглощающей структуры. Другими словами,другой край открытого канала не проходит к влагопоглощающей структуре. Вследствие этого вывод наружу количества испарений, образующихся из влагопоглощающей структуры в промежностной области,через такие открытые каналы является затруднительным, в то время как вывод наружу количества испарений, остающихся вблизи поясного отверстия, или, более точно, количества испарений, остающихся между влагопоглощающей структурой и поясным отверстием, через такие открытые каналы является возможным. Ввиду вышеописанного недостатка основной задачей настоящего изобретения является создание абсорбирующего изделия, обеспечивающего вывод количества испарений, образующихся в изделии, наружу для смягчения ощущения сырости, испытываемого в противном случае пользователем изделия. Решение указанной задачи Поставленная выше задача решена согласно настоящему изобретению посредством усовершенствования абсорбирующего изделия одноразового использования типа трусов для впитывания телесной жидкости, имеющего вертикальное направление, продольное направление и окружное направление и содержащего поясные элементы, образующие кольцеобразно переднюю поясную область и заднюю поясную область в окружном направлении, и влагопоглощающую структуру, образующую промежностную область, проходящую между передней и задней поясными областями, причем поясные элементы оснащены сокращающими средствами, окружающими талию и вызывающими сокращение поясных элементов в окружном направлении. Усовершенствование согласно настоящему изобретению заключается в том, что первый и второй края влагопоглощающей структуры размещены на расстоянии друг напротив друга в продольном направлении, причем внешняя поверхность первого края перекрывает внутреннюю поверхность передней поясной части в передней поясной области с образованием первой перекрывающейся области, а внешняя поверхность второго края перекрывает внутреннюю поверхность поясной части в задней поясной области с образованием второй перекрывающейся области, сокращающие средства, окружающие талию, частично проходят по меньшей мере через одну из первой перекрывающейся области и второй перекрывающейся области, влагопоглощающая структура присоединена к поясным элементам, по меньшей мере,в первой перекрывающейся области или второй перекрывающейся области посредством стыковых областей, проходящих в вертикальном направлении и размещенных с промежутками в окружном направлении, а первые бесстыковые области, образованные между каждой парой смежных стыковых областей,образуют вентиляционные каналы, которые позволяют промежностной области сообщаться с передней и задней поясными областями. Согласно одному предпочтительному варианту реализации изобретения вентиляционные каналы содержат первые вентиляционные каналы, образованные между внутренней поверхностью влагопоглощающей структуры и кожей пользователя изделия, и вторые вентиляционные каналы, образованные между внешней поверхностью влагопоглощающей структуры и внутренней поверхностью поясных элементов. Согласно другому предпочтительному варианту реализации изобретения первая и вторая перекрывающиеся области имеют верхние и нижние края соответственно, размещенные на расстоянии друг напротив друга в продольном направлении, и боковые кромки, размещенные на расстоянии друг напротив друга в окружном направлении, а вторые бесстыковые области образованы по меньшей мере вдоль одного из верхних или нижних краев. Согласно еще одному предпочтительному варианту реализации изобретения стыковые области со-1 022149 держат непрерывные стыковые области, проходящие в продольном направлении, и прерывистые стыковые области, разделенные на две части в продольном направлении. Согласно еще одному предпочтительному варианту реализации изобретения непрерывные стыковые области сформированы вблизи боковых кромок первой и второй перекрывающихся областей, а прерывистые стыковые области размещены между непрерывной стыковой областью, сформированной вблизи одной из боковых кромок, и непрерывной стыковой областью, сформированной вблизи другой боковой кромки. Согласно еще одному предпочтительному варианту реализации изобретения прерывистые стыковые области сформированы вблизи боковых кромок первой и второй перекрывающихся областей, а непрерывные стыковые области размещены между прерывистой стыковой областью, сформированной вблизи одной из боковых кромок, и прерывистой стыковой областью, сформированной вблизи другой боковой кромки. Согласно еще одному предпочтительному варианту реализации изобретения поясные элементы оснащены вентиляционными отверстиями, проходящими через поясные элементы в направлении их толщины. Согласно еще одному предпочтительному варианту реализации изобретения влагопоглощающая структура содержит верхний лист, обращенный к коже пользователя изделия, задний лист, обращенный к одежде пользователя изделия, впитывающую сердцевину, размещенную между этими листами, и покрывающие листы, выполненные с возможностью покрытия по меньшей мере одного из первого и второго краев, причем указанные покрывающие листы имеют кратность воздухообмена 0,15 кПас/м 2 или менее. Технический результат Согласно настоящему изобретению поясные элементы оснащены сокращающими средствами, окружающими талию, вызывающими сокращение поясных элементов в окружном направлении, а влагопоглощающая структура присоединена к поясным элементам в первой и второй перекрывающихся областях посредством стыковых областей, проходящих в вертикальном направлении и размещенных с промежутками в окружном направлении. В бесстыковых областях, образованных между смежными стыковыми областями, сформированы вентиляционные каналы, которые позволяют промежностной области сообщаться с передней и задней поясными областями. Количество испарений, образующихся в промежностной области, выводится через эти вентиляционные каналы наружу абсорбирующего изделия, и, таким образом, ощущение сырости, переносимое пользователем изделия, эффективно смягчается. Краткое описание чертежей На фиг. 1 показано перспективное изображение первого варианта реализации настоящего изобретения. На фиг. 2 показан вид сверху плоско развернутого подгузника, показанного на фиг. 1. На фиг. 3 показано увеличенное сечение, сделанное по линии XXXII-XXXII, показанной на фиг. 2 с сокращающими средствами, окружающими талию, в растянутом состоянии (а) и со свободно сокращенными сокращающими средствами, окружающими талию, (b). На фиг. 4 показано сечение, сделанное по линии XXXIII-XXXIII, показанной на фиг. 2. На фиг. 5 показано сечение, сделанное по линии XXXIV-XXXIV, показанной на фиг. 2. На фиг. 6 показана увеличенная диаграмма, на которой показаны первая и вторая перекрывающиеся области в соответствии со вторым вариантом реализации изобретения. На фиг. 7 показана диаграмма, аналогичная диаграмме, показанной на фиг. 6, на которой показана одна модификация второго варианта реализации изобретения. На фиг. 8 показано перспективное изображение третьего варианта реализации изобретения. На фиг. 9 показан вид, аналогичный виду, показанному на фиг. 3 (b), третьего варианта реализации изобретения. На фиг. 10 показан вид сверху плоско развернутого подгузника в соответствии с четвертым вариантом реализации настоящего изобретения. Обозначения на чертежах 1 - передняя поясная область 2 - задняя поясная область 3 - промежностная область 4 - поясной элемент 5 - влагопоглощающая структура 12 - внутренняя сторона, обращенная к коже пользователя 13 - внешняя сторона, обращенная к одежде пользователя 18 - эластичные элементы, окружающие талию (сокращающие средства, окружающие талию) 24 - первый край 25 - второй край 26 - первая перекрывающаяся область 27 - вторая перекрывающаяся область 32 - стыковые области 34 - первые вентиляционные каналы 35 - вторые вентиляционные каналы 45 - первые бесстыковые области 46, 47 - вторые бесстыковые области 48 - непрерывные стыковые области 49 - прерывистые стыковые области Подробное описание предпочтительных вариантов реализации изобретения На фиг. 1-5 показан первый вариант реализации абсорбирующего изделия согласно настоящему изобретению в виде подгузника одноразового использования в качестве одного из типичных примеров абсорбирующего изделия. На фиг. 1 показан вид подгузника, надетого в действительности на пользователя, с частичным разрезом для удобства описания. Как показано, подгузник содержит поясной элемент 4, проходящий кольцеобразно в окружном направлении R для образования передней поясной области 1 и задней поясной области 2, и влагопоглощающую структуру 5, проходящую между передней и задней поясными областями 1, 2 для образования промежностной области 3. Поясной элемент 4 содержит переднюю поясную часть 6, лежащую на передней поясной области 1,и заднюю поясную часть 7, лежащую на задней поясной области 2, причем боковые кромки 8 передней поясной части, противоположные в окружном направлении R, и соответствующие боковые кромки 9 задней поясной части 6 размещены плоско и соединены друг с другом в швах 11, содержащих каждый стыковые области 10, размещенные вдоль этих боковых кромок 8, 9 с промежутками в вертикальном направлении Z для образования поясного отверстия. Передняя поясная часть 6 содержит внутренний лист 14, образующий внутреннюю сторону 12, обращенную к коже пользователя, внешний лист 15, образующий внешнюю сторону 13, обращенную к одежде пользователя, и нитеобразные эластичные элементы 18, окружающие талию, размещенные между этими внутренним и внешним листами 14, 15 и служащие в качестве сокращающих средств, окружающих талию. Внутренний и внешний листы 14, 15 в действительности сформированы складыванием одного слоя волокнистого нетканого материала вдоль открытой наружной кромки 19 поясного отверстия назад на себя, так чтобы посередине разместить эластичные элементы 18, окружающие талию. Аналогично задняя поясная часть 7 содержит внутренний лист 16, внешний лист 17 и эластичные элементы 18, окружающие талию и размещенные между этими листами 16, 17. Внутренний и внешний листы 16, 17 также в действительности сформированы складыванием одного слоя волокнистого нетканого материала вдоль открытой наружной кромки 19 поясного отверстия назад на себя. Волокнистый нетканый материал может быть выбран из группы волокнистых нетканых материалов, обычно используемых в этой области техники, таких как нетканый материал, полученный аэродинамическим способом из расплава, нетканый материал, полученный термической сваркой, и нетканый материал, полученный пропусканием горячего воздуха. Передняя и задняя поясные части 6, 7 оснащены эластичными элементами 18, окружающими талию, проходящими каждый в окружном направлении R. Эти эластичные элементы 18 размещены с промежутками в вертикальном направлении Z, т.е. от открытых кромок 19 этих поясных частей 6, 7 на стороне поясного отверстия до их открытых кромок 20 на стороне промежностной области. Эти эластичные элементы 18, окружающие талию, прикреплены в растянутом состоянии к поясным частям 6, 7, так чтобы вызывать сокращение этих поясных частей 6, 7 в окружном направлении R. Предпочтительно эти эластичные элементы 18, окружающие талию, размещены друг от друга на расстоянии от 8 до 10 мм в вертикальном направлении Z и прикреплены к поясным частям 6, 7 в растянутом состоянии, соответствующем коэффициенту растяжения от 1,5 до 3,0. Эластичные элементы 18, окружающие талию, прикреплены по меньшей мере к одному из внутреннего и внешнего листов 14, 15 и по меньшей мере к одному из внутреннего и внешнего листов 16, 17 посредством клея (не показан). Влагопоглощающая структура 5 содержит влагопроницаемый верхний лист 21, образующий внутреннюю сторону 12, обращенную к коже пользователя, влагонепроницаемый задний лист 22, образующий внешнюю сторону 13, обращенную к одежде пользователя, и влагопоглощающую сердцевину 23,размещенную между этими верхним и задним листами 21, 22 и покрытую папирусной бумагой (не показана) или подобным средством, причем влагопоглощающая сердцевина 23 постоянно прикреплена по меньшей мере к одному из верхнего и заднего листов 21, 22. Можно использовать смачиваемую, но влагонепроницаемую пленку в качестве заднего листа 22, и в этом случае такая пленка может ламинироваться волокнистым нетканым материалом, полученным посредством подходящего способа, такого как так называемый фильерный способ или способ пропускания горячего воздуха, улучшения ощущения заднего листа 22 кожей пользователя. Влагопоглощающая структура 5 проходит через область 3 в продольном направлении Y и содержит первый край 24 и второй край 25, размещенные на расстоянии друг напротив друга в продольном направлении Y. Влагонепроницаемый задний лист 22, составляющий первый край 24, размещен сверху внутреннего листа 14, составляющего переднюю поясную часть 6, для образования первой перекрываю-3 022149 щейся области 26, а влагонепроницаемый задний лист 22, составляющий второй край 25, размещен сверху внутреннего листа 16, составляющего заднюю поясную часть 7, для образования второй перекрывающейся области 27. В этой первой и второй перекрывающихся областях 26, 27 передняя и задняя поясные части 6, 7 присоединены к влагопоглощающей структуре 5 посредством стыковых областей 32, так что соответствующие открытые кромки 20 передней и задней поясных частей 6, 7 на стороне промежностной области взаимодействуют с двумя противоположными боковыми кромками 28 влагопоглощающей структуры 5, проходящей в продольном направлении для формирования пары отверстий 29 для ног. На фиг. 2 показан вид сверху подгузника, плоско развернутого, после того как стыковые области 10, размещенные с промежутками вдоль боковых кромок подгузника, как показано на фиг. 1, были оторваны. На фиг. 2 показаны в растянутом состоянии эластичные элементы 18, окружающие талию, а также эластичные элементы 31 промежностной области, не вызывающие сокращения листов. Как показано, верхний и задний листы 21, 22 влагопоглощающей структуры 5 имеют, по существу,прямоугольные формы, а влагопоглощающая сердцевина 23 имеет, по существу, форму песочных часов. Вследствие этого влагопоглощающая сердцевина 23 частично вырезана так, чтобы получить противоположные боковые кромки изогнутыми так, что размер влагопоглощающей сердцевины 23 в поперечном направлении X меньше вблизи поперечной центральной оси Q, проходящей посередине влагопоглощающей сердцевины 23 в продольном направлении Y в первом и втором краях 24, 25. Вблизи противоположных боковых кромок 28 влагопоглощающей структуры 5 верхний и задний листы 21, 22 проходят наружу за влагопоглощающую сердцевину 23 формирования пары противоположных боковых отворотов 30, причем боковой отворот 30 имеет относительно широкую область вблизи поперечной центральной оси Q, т.к. влагопоглощающая сердцевина 23 имеет форму наподобие песочных часов. Эластичные элементы 31 промежностной области размещены между верхним и задним листами 21, 22 так, чтобы проходить в продольном направлении вдоль противоположных боковых кромок 28, и прикреплены к листам 21, 22 в растянутом состоянии. При сокращении этих эластичных элементов 31промежностной области противоположные боковые кромки 28 приходят в тесный контакт в окружности ног пользователя, а боковые отвороты 30 служат для предотвращения вытекания выделений организма,таких как моча, с промежутками, остающиеся в противом случае между отверстиями для ног 29 и ногами пользователя (см. фиг. 1). Первая и вторая перекрывающиеся области 26, 27 образованы, по существу, посередине соответствующих передней и задней поясных частей 6, 7, если смотреть в поперечном направлении X, оставляя противоположные боковые части, включая противоположные боковые кромки 8, 9, к которым непосредственно не присоединена влагопоглощающая структура 5. Длина первой и второй перекрывающихся областей 26, 27, измеренная в продольном направленииY, составляет приблизительно 85% общей длины от открытой кромки 19 передней поясной части 6 на стороне поясного отверстия до открытой кромки 19 задней поясной части 7 на стороне поясного отверстия. Первая перекрывающаяся область 26 образована верхней и нижней открытыми кромками 40, 41,размещенными на расстоянии друг напротив друга в продольном направлении Y, и боковыми кромками 44, размещенными на расстоянии друг напротив друга в окружном направлении R, а вторая перекрывающаяся область 27 образована верхней и нижней кромками 42, 43, размещенными на расстоянии друг напротив друга в продольном направлении, и боковыми кромками 44, размещенными на расстоянии друг напротив друга в окружном направлении R. Верхняя кромка 40 первой перекрывающейся области 26 соответствует первому краю 24 влагопоглощающей структуры 5, а нижняя кромка 41 соответствует открытой кромке 20 передней поясной части 6 на стороне промежностной области. Противоположные боковые кромки 44 соответствующих перекрывающихся областей соответствуют противоположным боковым кромкам 28 влагопоглощающей структуры 5. Верхняя кромка 42 второй перекрывающейся области 27 соответствует второму краю 25 влагопоглощающей структуры 5, а нижняя кромка 43 соответствует открытой кромке 20 задней поясной части 7 на стороне промежностной области. Противоположные боковые кромки 44 соответствуют противоположным боковым кромкам 28 влагопоглощающей структуры 5. В первой и второй перекрывающихся областях 26, 27 задний лист 22 влагопоглощающей структуры 5 прикреплен к внутренним листам 14, 16 передней и задней поясных частей 6, 7 в соответствующих стыковых областях 32 посредством клея. Стыковые области 32 размещены с промежутками в поперечном направлении X, а первая бесстыковая область 45, в которой не присутствует клей, образована между каждой парой смежных стыковых областей 32. Размер каждой из стыковых областей 32 составляет предпочтительно от 3 до 50 мм в поперечном направлении X. Если это размер меньше 3 мм, невозможно обеспечить необходимый клеящий эффект, достаточный для предотвращения отклеивания листа. Если это размер превышает 50 мм, невозможно разместить каждую пару смежных стыковых областей на необходимом расстоянии друг от друга и обеспечить необходимый размер первой бесстыковой области 45 в поперечном направлении X. Размер первой бесстыковой области 45 в поперечном направлении X предпочтительно находится в диапазоне от 3 до 15 мм. Если этот размер меньше 3 мм, затруднительно сформировать для первой бесстыковой области 45 вентиляционный канал, как более подробно описано ниже, и если этот размер превышает 15 мм, невозможно обеспечить необходимую ширину стыковой области 32. Вблизи верхней и нижней кромок 40, 41 и 42, 43 первой и второй перекрывающихся областей 26, 27 соответственно образованы вторые бесстыковые области 46, 47, не содержащие клей. Эти вторые бесстыковые области 46, 47 проходят через первую и вторую перекрывающиеся области 26, 27 в поперечном направлении X. Размер от верхних и нижних кромок 40, 41, 42, 43 до краев соответствующих стыковых областей 32 в продольном направлении Y составляет приблизительно 10 мм. Следует отметить, что этот размер выбран, принимая во внимание предотвращающий эффект против непреднамеренного отклеивания, и не ограничен этим значением. Более конкретно, этот размер может быть в диапазоне от 5 до 30 мм. Поясной элемент 4 оснащен на всей области, проходящей от открытой кромки 19 на стороне поясного отверстия к открытой кромке 20 на стороне промежностной области, эластичными элементами 18,окружающими талию. Таким образом, эластичные элементы 18, окружающие талию, проходят через первую и вторую перекрывающиеся области 26, 27, так чтобы быть распределенными по всей площади этих областей 26, 27 в продольном направлении Y. Эластичные элементы 18, окружающие талию, полностью проходят в поперечном направлении X между противоположными боковыми кромками 8, 9 соответствующих поясных частей 6, 7, так что эластичные элементы 18, окружающие талию, оказываются распределены по всей площади этих областей 26, 27 в поперечном направлении X. Таким образом, вся площадь первой и второй перекрывающихся областей 26, 27 находится под действием сокращающей силы эластичных элементов 18, окружающих талию. Первая и вторая перекрывающиеся области 26, 27 содержат пару краев 23 а, 23b влагопоглощающей сердцевины 23, размещенных на расстоянии друг напротив друга в продольном направлении Y, так чтобы влагопоглощающая сердцевина 23 также находилась под действием сокращающей силы эластичных элементов 18, окружающих талию. На фиг. 3 показано сечение, сделанное по линии XXXII-XXXII, показанной на фиг. 2. Хотя на фиг. 3 показана передняя поясная область 1, задняя поясная область 2 также описана ниже со ссылкой на фиг. 3, т.к. задняя поясная область 2 аналогична передней поясной области 1 в отношении основной конструкции. На фиг. 3(а) показаны эластичные элементы 18, окружающие талию, удерживаемые в их растянутом состоянии, и, как ясно из фиг. 3(а), эластичные элементы 18, окружающие талию, размещены между внешними листами 15, 17 и внутренними листами 14, 16 передней и задней поясных частей 6, 7 соответственно и прикреплены к этим листам посредством клея (не показан). Внутренние листы 14, 16 прикреплены к заднему листу 22 влагопоглощающей структуры 5 посредством размещенных с промежутками стыковых областей. Между каждой парой смежных стыковых областей 32 образована первая бесстыковая область 45. На фиг. 3(b) показаны эластичные элементы 18, окружающие талию, оставленные свободно сокращаться в направлении, указанном стрелкой, из состояния, показанного на фиг. 3(а). При сокращении эластичных элементов 18, окружающих талию, верхний и задний листы 21, 22 и влагопоглощающая сердцевина 23 прогибаются в первых бесстыковых областях 45 выпячивания вверх, как показано на фиг. 3(b),на коже пользователя, вследствие чего образуются вентиляционные каналы наподобие желобков между верхним листом 21 и кожей пользователя. Выпуклости (38), формирующиеся каждая между двумя смежными первыми вентиляционными каналами 34, приходят в контакт с кожей пользователя, но первые вентиляционные каналы 34 наподобие желобков размещены на расстоянии от кожи пользователя, так что между этими первыми вентиляционными каналами 34 и кожей пользователя могут формироваться полости. Вследствие выпячивания вверх влагопоглощающей структуры 5 по направлению к коже пользователя в первых бесстыковых областях 45, между внутренними листами 14, 15 передней и задней поясных частей соответственно и задним листом 22 влагопоглощающей структуры 5 формируются вторые цилиндрические вентиляционные каналы 35. На фиг. 4 показано сечение, сделанное по линии XXXIII-XXXIII, показанной на фиг. 2, т.е. показаны стыковые области 32. Хотя на фиг. 4 показана передняя поясная область 1, размещенная на пользователя, задняя поясная область 2 также описана ниже со ссылкой на фиг. 4, т.к. задняя поясная область 2 аналогична передней поясной области 1 в отношении основной конструкции. Как ясно из фиг. 4, первые вентиляционные каналы 34 формируются вдоль соответствующих стыковых областей 32 и проходят от первого и второго краев 24, 25 первой и второй перекрывающихся областей 26, 27 соответственно к открытым кромкам 20 на стороне промежностной области в вертикальном направлении. Таким образом,один из краев 34 а каждого из вентиляционных каналов 34 открывается в направлении передней и задней поясных областей 1, 2, а другой их край 34b открывается в направлении области 3. Таким образом, эти первые вентиляционные каналы 34 допускают вывод количества пара, образующегося в области 3, вдоль брюшной и спинной сторон пользователя (37) по направлению к передней и задней поясным областям 1,2. На фиг. 5 показано сечение, сделанное по линии XXXIV-XXXIV, показанной на фиг. 2, на котором показаны первые бесстыковые области 45. Хотя на фиг. 5 показана передняя поясная область 1, размещенная на пользователе, задняя поясная область 2 также описана далее со ссылкой на фиг. 4, т.к. задняя поясная область 2 аналогична передней поясной области 1 в отношении основной конструкции. Вторые вентиляционные каналы 35 формируются вдоль первых бесстыковых областей 45. Через вторые бесстыковые области 46, 47 один край 35 а каждого из вторых вентиляционных каналов 35 сообщается с передней или задней поясными областями 1, 2, а другой их край 35b сообщается с областью 3 и далее сообщается с наружной частью подгузника через открытые кромки 20 передней и задней поясных частей 6, 7 на стороне промежностной области. Более конкретно, количество испарений, образующееся в подгузнике,может быть выведено вдоль верхних и нижних кромок 40, 41 и 42, 43 первой и второй перекрывающихся областей 26, 27 соответственно через вторые бесстыковые области 46 к вторым вентиляционным каналам 35 и через вторые бесстыковые области 47 наружу подгузника от нижней части к верхней части, как показано на фиг. 5. Согласно настоящему изобретению количество испарений, образующихся в области 3, выводится через первые вентиляционные каналы 34 к передней или задней поясным областям 1, 2, а количество испарений, остающихся в передней или задней поясных областях 1, 2, выводится через вторые вентиляционные каналы 35 наружу подгузника. Даже если влагопоглотитель впитал мочу, выделенную пользователем, вследствие чего в подгузнике вокруг области 3 повышается температура, количество испарений,образующихся в промежностной области, может быть выведено через первые и вторые вентиляционные каналы 34, 35 наружу подгузника. Таким образом, может быть смягчено ощущение сырости, переносимое пользователем. Первые вентиляционные каналы 34 и вторые вентиляционные каналы 35 формируются верхним и задним листами 21, 22 влагопоглощающей структуры 5 и влагопоглощающей сердцевины 23, и эти первые и вторые вентиляционные каналы 34, 35 редко разрушаются под весом тела пользователя или другой нагрузки, т.к., в частности, жесткость влагопоглощающей сердцевины 23 больше жесткости других листов. Вблизи верхних и нижних кромок 40, 41, 42, 43 первой и второй перекрывающихся областей 26, 27 соответственно вторые бесстыковые области 46, 47 распределены по всей площади этих перекрывающихся областей 26, 27 в поперечном направлении X. Эти вторые бесстыковые области 46, 47 позволяют вторым вентиляционным каналам 35 сообщаться жидкостью друг с другом. Таким образом, даже если края 35 а или другие края 35b вторых вентиляционных каналов 35 частично разрушаются ввиду перемещения тела пользователя, не следует опасаться, что ввиду этого может ухудшиться воздухопроницаемость, т.к. остальные вторые вентиляционные каналы 35 продолжают сообщаться жидкостью друг с другом через вторые бесстыковые области 46, 47. Хотя в вышеописанных вариантах реализации изобретения в качестве сокращающих средств, окружающих талию, используются эластичные элементы, окружающие талию, можно, не выходя за пределы объема изобретения, использовать другие средства, такие как эластизированный лист. Кроме того,сам поясной элемент формируется эластизированным нетканым материалом или комбинированным листом, содержащим эластичный нетканый материал и неэластичный нетканый материал, так что сам поясной элемент может выполнять функцию сокращающих средств, окружающих талию. Хотя эластичные элементы 18, окружающие талию, как было описано выше, распределены, по существу, по всей площади поясного элемента 4, можно распределить эти эластичные элементы 18 по необходимой части поясного элемента 4, если эти эластичные элементы 18 проходят по меньшей мере через части первой и второй перекрывающихся областей 26, 27, перекрывающих влагопоглощающую структуру 5, и, таким образом, вызывают сокращение влагопоглощающей структуры 5. Вся площадь первой и второй перекрывающихся областей 26, 27 в поперечном направлении X может находиться под действием сокращающей силы эластичных элементов 18, окружающих талию, формирования значительно большего числа вентиляционных каналов в поперечном направлении X этих перекрывающихся областей и, таким образом, улучшения воздухопроницаемости подгузника. Хотя первая и вторая перекрывающиеся области 26, 27, как было описано выше, оснащены вдоль их верхних и нижних кромок 40, 41, 42, 43 вторыми бесстыковыми областями 46, эти вторые бесстыковые области 46 могут быть исключены, не выходя за пределы объема изобретения. Вместо этого можно распределить первые и вторые вентиляционные каналы 34, 35 по всей площади первой и второй перекрывающихся областей 26, 27 соответственно в продольном направлении Y, так что область 3 может непосредственно сообщаться жидкостью с передней и задней поясными областями 1, 2 в первых бесстыковых областях 45. В любом случае является существенным то, что количество испарений, образующееся в области 3, может быть выведено через первые вентиляционные каналы 34 к передней и задней поясным областям 1, 2, а количество испарений, остающееся в передней и задней поясных областях 1, 2, может быть выведено наружу подгузника через вторые вентиляционные каналы 35. Хотя стыковые области 32, как было описано выше, формируют путем прикрепления передней и задней поясных частей 6, 7 к влагопоглощающей структуре 5 посредством термоплавкого клея, тип клея не ограничивается термоплавким клеем, и вместо использования клея можно использовать способ сварки ультразвуком для формирования этих стыковых областей 32. На фиг. 6 показан второй вариант реализации настоящего изобретения на виде сверху, аналогичном фиг. 2, на котором, в частности, в увеличении показана первая перекрывающаяся область 26. Вторая пе-6 022149 рекрывающаяся область 27 также описана ниже со ссылкой на фиг. 6, т.к. вторая перекрывающаяся область 27 аналогична первой перекрывающейся области 26 в отношении основной конструкции. Этот второй вариант реализации изобретения отличается тем, что стыковые области содержат непрерывные стыковые области 48 и прерывистые стыковые области 49 по отношению к продольному направлению в обоих случаях. Другие признаки аналогичны признаками первого варианта реализации изобретения, и их подробное описание далее опускается. Первая и вторая перекрывающиеся области 26, 27 оснащены вблизи соответствующих боковых кромок 44 непрерывными стыковыми областями 48, одной для каждой из боковых кромок 44, и прерывистыми стыковыми областями 49, размещенными между каждой парой непрерывных стыковых областей 48, в поперечном направлении противоположных друг другу. Каждая из прерывистых стыковых областей 49 содержит первый сегмент 49 а и второй сегмент 49b, размещенные на расстоянии друг от друга,по существу, посередине, если смотреть в продольном направлении Y. Первый и второй сегменты 49 а,49b размещены друг от друга на расстоянии приблизительно 5 мм, предпочтительно в диапазоне от 3 до 10 мм. Если это расстояние меньше 3 мм, невозможно получить необходимую воздухопроницаемость, а если это расстояние больше 10 мм, сцепляющая сила оказывается недостаточной. Прерывистые стыковые области 49 позволяют первым бесстыковым областям 45 сообщаться жидкостью друг с другом, по существу, в соответствующих средних частях в продольном направлении Y первой и второй перекрывающихся областей 26, 27. Более конкретно, вторые вентиляционные каналы 34, сформированные первыми бесстыковыми областями 45, сообщаются жидкостью друг с другом с промежутками, образованные между первым и вторым сегментами 49 а, 49b соответствующих прерывистых областей 49. Вследствие этого, даже если верхний и нижний края вторых вентиляционных каналов 34 разрушаются на сторонах верхних и нижних кромок 40, 41 и 42, 43, количество испарений, образующихся в промежностной области, может быть выведено наружу подгузника, т.к. вторые вентиляционные каналы 34 продолжают сообщаться жидкостно с первыми бесстыковыми областями 45 в их средних частях. Таким образом, не следует опасаться, что промежностная область может оставаться частично смоченной ввиду остаточного количества испарений, не выведенных наружу подгузника. Пара непрерывных стыковых областей 48, сформированных каждая вблизи соответствующей боковой кромки 44, служит для вывода количества испарений, образующегося в промежностной области, через вторые вентиляционные каналы 34 наружу подгузника без вытекания наружу в поперечном направлении X. Хотя каждая из противоположных боковых кромок 44 оснащена одной стыковой областью 48 в этом варианте реализации изобретения, число непрерывных стыковых областей 48 не ограничивается этим вариантом реализации изобретения, и две или более непрерывных стыковых области 48 могут быть размещены вдоль каждой из противоположных боковых кромок 44, если обеспечено надежное предотвращение вытекания испарений в поперечном направлении X. Хотя непрерывные стыковые области 48 размещены вблизи противоположных боковых кромок 44 в этом втором варианте реализации изобретения, можно разместить прерывистые стыковые области 49 вблизи соответствующих боковых кромок 44, как показано на фиг. 7. В этом варианте реализации изобретения, показанном на фиг. 7, непрерывные стыковые области 48 размещены между прерывистыми стыковыми областями 49, размещенными вблизи одной боковой кромки 44, и прерывистыми стыковыми областями 49, размещенными вблизи другой кромки 44. Также можно разместить непрерывные стыковые области 48 и прерывистые стыковые области 49 поочередно в поперечном направлении X. Прерывистые стыковые области 49 позволяют первым бесстыковым областям 45, проходящим каждая в продольном направлении Y, сообщаться жидкостью друг с другом и таким образом позволяют вторым вентиляционным каналам 35, сформированным этими первыми бесстыковыми областями 45, сообщаться жидкостью друг с другом. Вторые вентиляционные каналы 35 таким образом сообщаются жидкостью друг с другом в поперечном направлении X, и даже если эти вторые вентиляционные каналы 35 разрушаются на стороне верхних и нижних кромок 40, 41, такое сообщение жидкостью обеспечивает надежный вывод количества испарений, образующихся в промежностной области, наружу подгузника. На фиг. 8 и 9 показан третий вариант реализации настоящего изобретения, причем на фиг. 8 показано перспективное изображение подгузника целиком в соответствии с этим вариантом реализации изобретения, а на фиг. 9 показан вид сечения, аналогичный виду на фиг. 3(b). Третий вариант реализации изобретения отличается тем, что поясной элемент 4 оснащен вентиляционными отверстиями 36, проходящими каждое через поясной элемент 4 в направлении его толщины. Другие признаки аналогичны признакам первого варианта реализации изобретения, и их подробное описание здесь опускается. Передняя и задняя поясные части 6, 7 оснащены на всей площади внутреннего и внешнего листов 14, 15 и внутреннего и внешнего листов 16, 17 соответственно вентиляционными отверстиями 36, проходящими каждое через эти листы в направлении толщины. Эти вентиляционные отверстия 36 предпочтительно размещены в первых бесстыковых областях 45, как показано на фиг. 9, с целью предотвращения закупоривания вентиляционных отверстий 36 клеем, формирующим стыковые области 32. Каждое из вентиляционных отверстий 36 имеет диаметр предпочтительно от 1 до 2 мм и предпочтительно размещено так, чтобы не перекрывать эластичные элементы 18, окружающие талию и размещенные на передней и задней поясных частях 6, 7. Такая конфигурация вентиляционных отверстий 36 допускает дальнейший вывод количества испарений, поступающих во вторые вентиляционные каналы 35, через эти вентиляционные отверстия 36 наружу подгузника и таким образом позволяет далее смягчить ощущение сырости, испытываемое пользователем. На фиг. 10 показан четвертый вариант реализации настоящего изобретения. Этот четвертый вариант реализации изобретения отличается тем, что первый и второй края 24, 25 влагопоглощающей структуры 5 оснащены покрывающими листами 50 соответственно с целью предотвращения отделения влагопоглощающей сердцевины 23 через открытые промежутки между верхним и задним листами 21, 22. Другие признаки аналогичны признакам первого варианта реализации изобретения, и подробное описание здесь опускается. Покрывающий лист 50 имеет коэффициент воздухообмена 113 кПас/м 2 и сформирован потопоглощающим листом с антибиотическими свойствами. Эти покрывающие листы 50 покрывают первый и второй края 24, 25 и постоянно прикреплены к внутреннему и внешнему листам 14, 16 передней и задней поясных частей 6, 7. Покрывающий лист 50 имеет пару боковых кромок 50 с, размещенных друг напротив друга на расстоянии в поперечном направлении X, и пару краев 50 а, 50b, размещенных друг напротив друга на расстоянии в продольном направлении Y. Размер от одной боковой кромки 50 с до другой боковой кромки 50 с в поперечном направлении X, по существу, равен измерению соответствующих поясных частей 6, 7, т.е. измерению от одной боковой кромки 8, 9 до другой боковой кромки 8, 9. Внутренние края 50 а размещены целиком друг напротив друга и присоединены к внутренним листам 14, 16 соответственно посредством склеивания или сваривания. Внешние края 50b перекрывают вблизи их соответствующих средних частей внутренние листы 14, 16 соответственно и присоединены к ним посредством склеивания или сваривания. Более конкретно, покрывающие листы 50 проходят от внутренних краев 50 а, присоединенных к внутренним листам 14, 16, к внешним краям 50b, присоединенным к верхнему листу 21 и внутренним листам 14, 16, так чтобы растягиваться и покрывать первые и вторые края 24, 25 соответственно. Благодаря такой специальной конструкции не следует опасаться, что влагопоглощающая сердцевина 23 может отделиться в маловероятном случае, если первые и/или вторые края 24, 25 частично раскрываются ввиду ухудшения склеивания. Влагопоглощающая сердцевина 23 содержит гидрофильную пульпу и частицы сверхпоглощающего полимера, и, если эти компоненты отделяются через первые и/или вторые края 24, 25, кожа пользователя испытывает нежелательное раздражение. В частности частицы полимера имеют чрезвычайно малый размер и могут отделяться даже через небольшой открытый промежуток. В качестве эффективной меры против этого покрывающие листы 50 надежно предотвращают пульпу и/или частицы полимера от отделения. Хотя в этом варианте реализации изобретения покрывающие листы 50 неизбежно закрывают внешние края 35 а вторых вентиляционных каналов 35, необходимый коэффициент воздухообмена вторых вентиляционных каналов 35 может быть обеспечен путем установки коэффициента воздухообмена покрывающих листов 50 на уровне 113 кПас/м 2. Следует отметить, что коэффициент воздухообмена не ограничивается этим конкретным значением и можно предотвратить отделение влагопоглощающей сердцевины 23 без установки необходимого коэффициента воздухообмена вторых вентиляционных каналов 35, если коэффициент воздухообмена установлен на значение 0,15 кПас/м 2 или менее. Коэффициент воздухообмена был измерен на основе измерительного способа типа Frajour. Путем выбора измерения покрывающего листа 50 в поперечном направлении X в соответствии с размером передней и задней поясных частей 6, 7 в поперечном направлении X можно во время изготовления подгузника отрезать покрывающие листы 50 вместе с передней и задней поясными частями 6, 7, на которых размещены соответствующие покрывающие листы 50. Вследствие этого число этапов способа может быть уменьшено, что является преимуществом. Покрывающие листы 50 могут служить не только для предотвращения отделения влагопоглощающей сердцевины 23, но также для поглощения пота пользователя с целью обеспечения ощущения комфорта, т.к. потопоглощающие листы используются в качестве покрывающих листов 50. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Абсорбирующее изделие, имеющее вертикальное направление, продольное направление и окружное направление и содержащее поясные элементы, образующие кольцеобразно переднюю поясную область и заднюю поясную область в окружном направлении, и влагопоглощающую структуру, образующую промежностную область, проходящую между указанными передней и задней поясными областями, причем поясные элементы оснащены эластичными средствами, окружающими поясное отверстие и вызывающими сокращение поясных элементов в окружном направлении, отличающееся тем, что указанная влагопоглощающая структура имеет первый и второй края, размещенные на расстоянии друг напротив друга в продольном направлении, причем внешняя поверхность первого края перекрывает внутреннюю поверхность передней поясной части в указанной передней поясной области с образованием первой перекрывающейся области, а внешняя поверхность второго края перекрывает внутреннюю поверхность поясной части в задней поясной области с образованием второй перекрывающейся области,-8 022149 указанные эластичные средства, окружающие поясное отверстие, частично проходят по меньшей мере через одну из первой перекрывающейся области и второй перекрывающейся области,указанная влагопоглощающая структура присоединена к указанным поясным элементам, по меньшей мере, в первой перекрывающейся области или второй перекрывающейся области посредством стыковых областей, проходящих в вертикальном направлении и размещенных с промежутками в окружном направлении, а первые бесстыковые области, образованные между каждой парой смежных стыковых областей, образуют вентиляционные каналы, которые позволяют промежностной области сообщаться с передней и задней поясными областями, а указанные стыковые области содержат непрерывные стыковые области, проходящие в указанном продольном направлении, и прерывистые стыковые области, разделенные на две части в продольном направлении. 2. Абсорбирующее изделие по п.1, в котором указанные вентиляционные каналы содержат первые вентиляционные каналы, образованные между внутренней поверхностью указанной влагопоглощающей структуры и кожей пользователя изделия, когда изделие надето на пользователя, и вторые вентиляционные каналы, образованные между внешней поверхностью указанной влагопоглощающей структуры и внутренней поверхностью указанных поясных элементов. 3. Абсорбирующее изделие по п.1 или 2, в котором указанные первая и вторая перекрывающиеся области имеют верхние и нижние края соответственно, размещенные на расстоянии друг напротив друга в продольном направлении, и боковые кромки, размещенные на расстоянии друг напротив друга в окружном направлении, и вторые бесстыковые области образованы по меньшей мере вдоль одного из верхних или нижних краев. 4. Абсорбирующее изделие по п.1, в котором указанные непрерывные стыковые области сформированы вблизи указанных боковых кромок первой и второй перекрывающихся областей и указанные прерывистые стыковые области размещены между непрерывной стыковой областью,сформированной вблизи одной из боковых кромок, и непрерывной стыковой областью, сформированной вблизи другой боковой кромки. 5. Абсорбирующее изделие по п.1, в котором указанные прерывистые стыковые области сформированы вблизи указанных боковых кромок первой и второй перекрывающихся областей и указанные непрерывные стыковые области размещены между прерывистой стыковой областью,сформированной вблизи одной из боковых кромок, и прерывистой стыковой областью, сформированной вблизи другой боковой кромки. 6. Абсорбирующее изделие по пп.1-5, в котором указанные поясные элементы оснащены вентиляционными отверстиями, проходящими через поясные элементы в направлении их толщины. 7. Абсорбирующее изделие по пп.1-6, в котором указанная влагопоглощающая структура содержит верхний лист, обращенный к коже пользователя изделия, задний лист, обращенный к одежде пользователя изделия, влагопоглощающую сердцевину, размещенную между указанными листами, и покрывающие листы, выполненные с возможностью покрытия по меньшей мере одного из первого и второго краев влагопоглощающей структуры, причем указанные покрывающие листы имеют кратность воздухообмена 0,15 кПас/м 2 или менее.
