Способ добычи нефти с использованием энергии упругих колебаний и установка для его осуществления

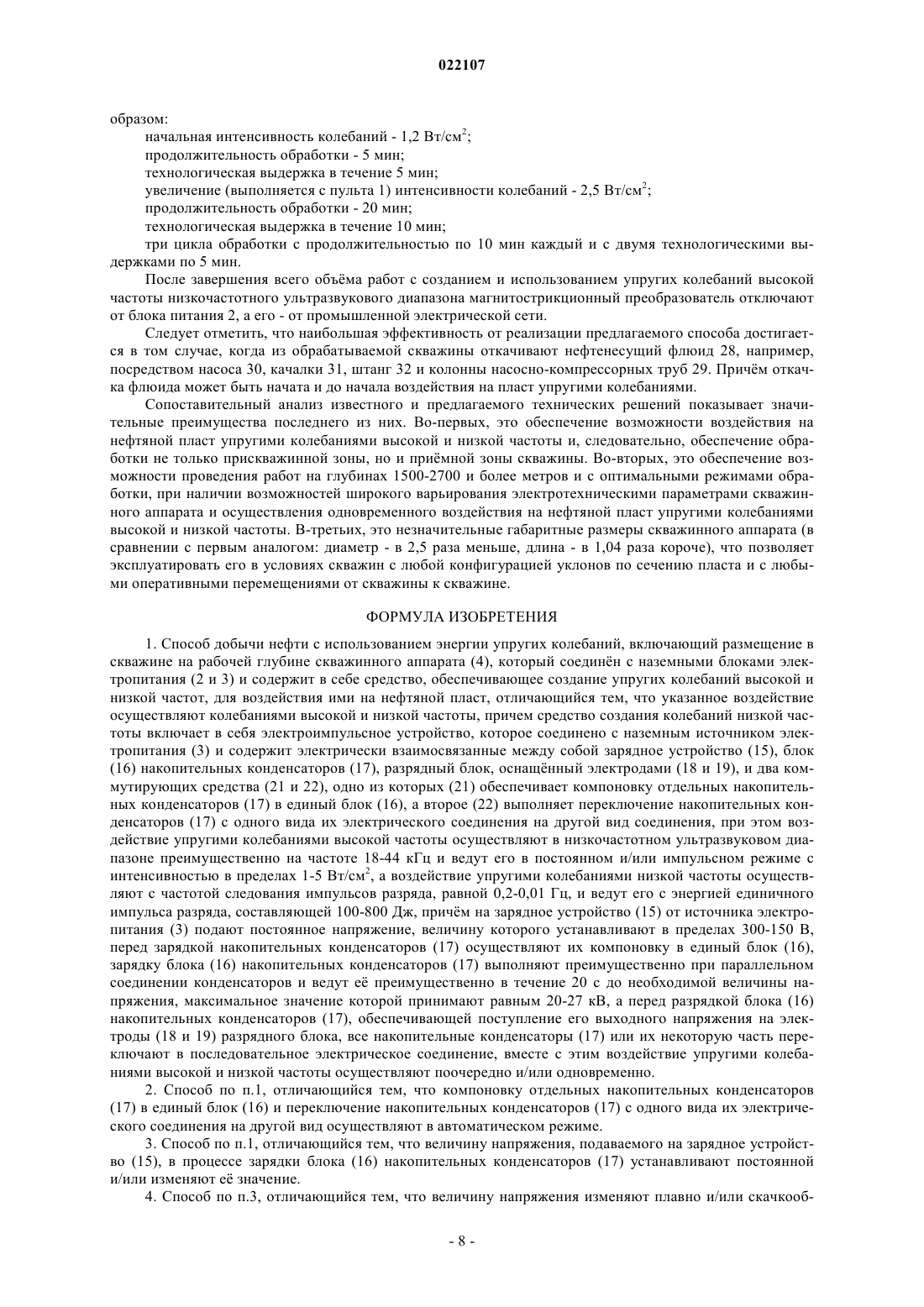

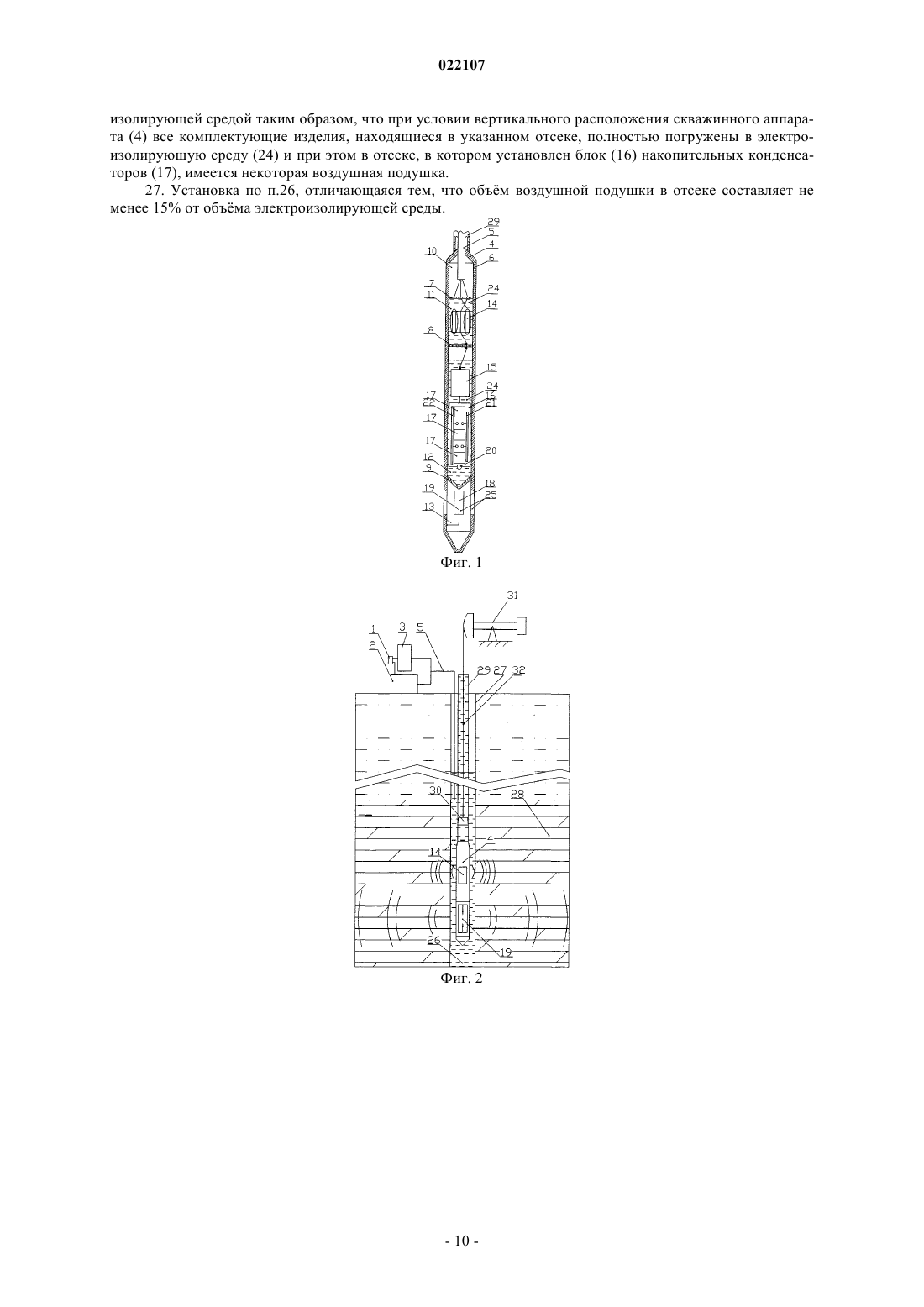

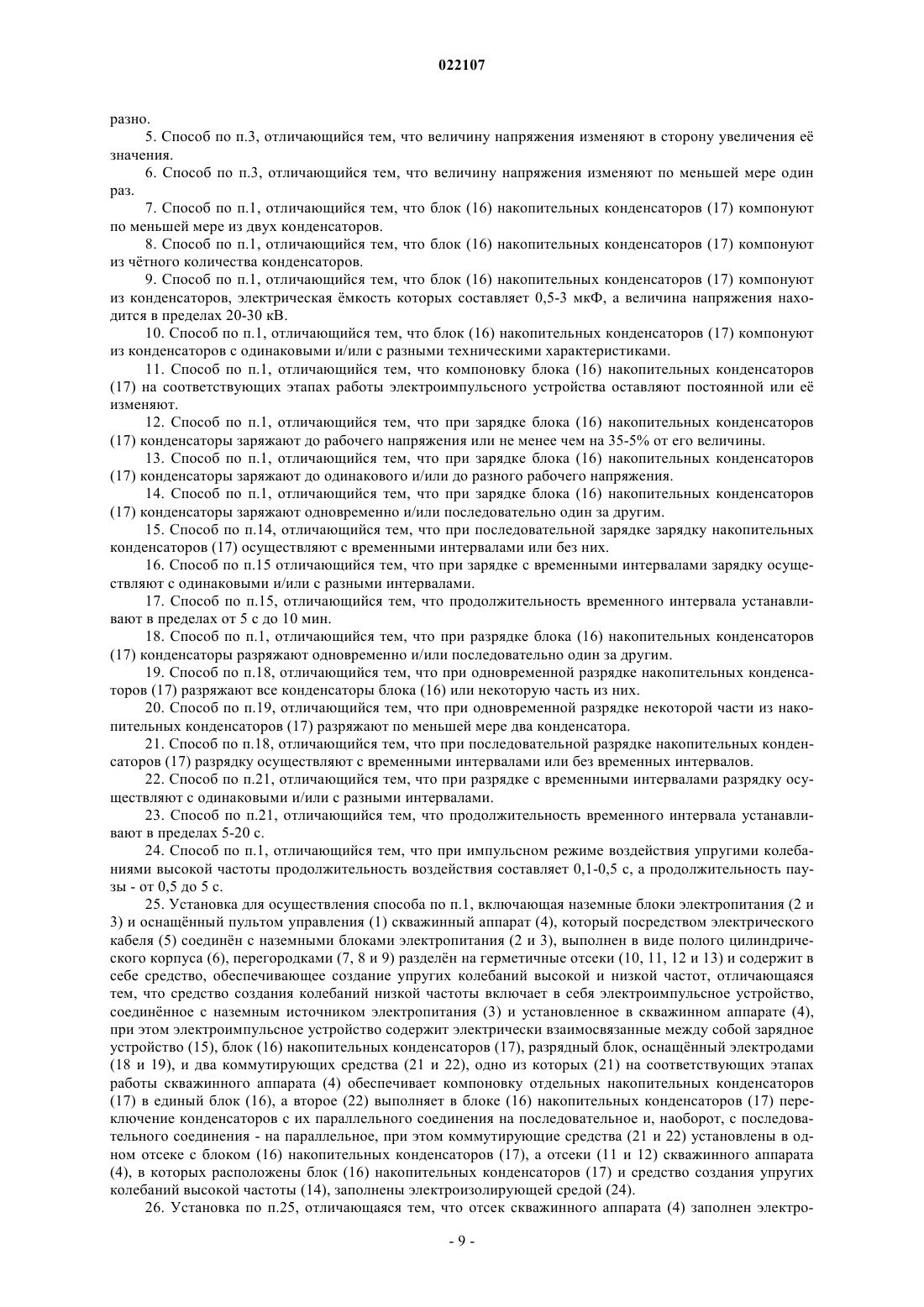

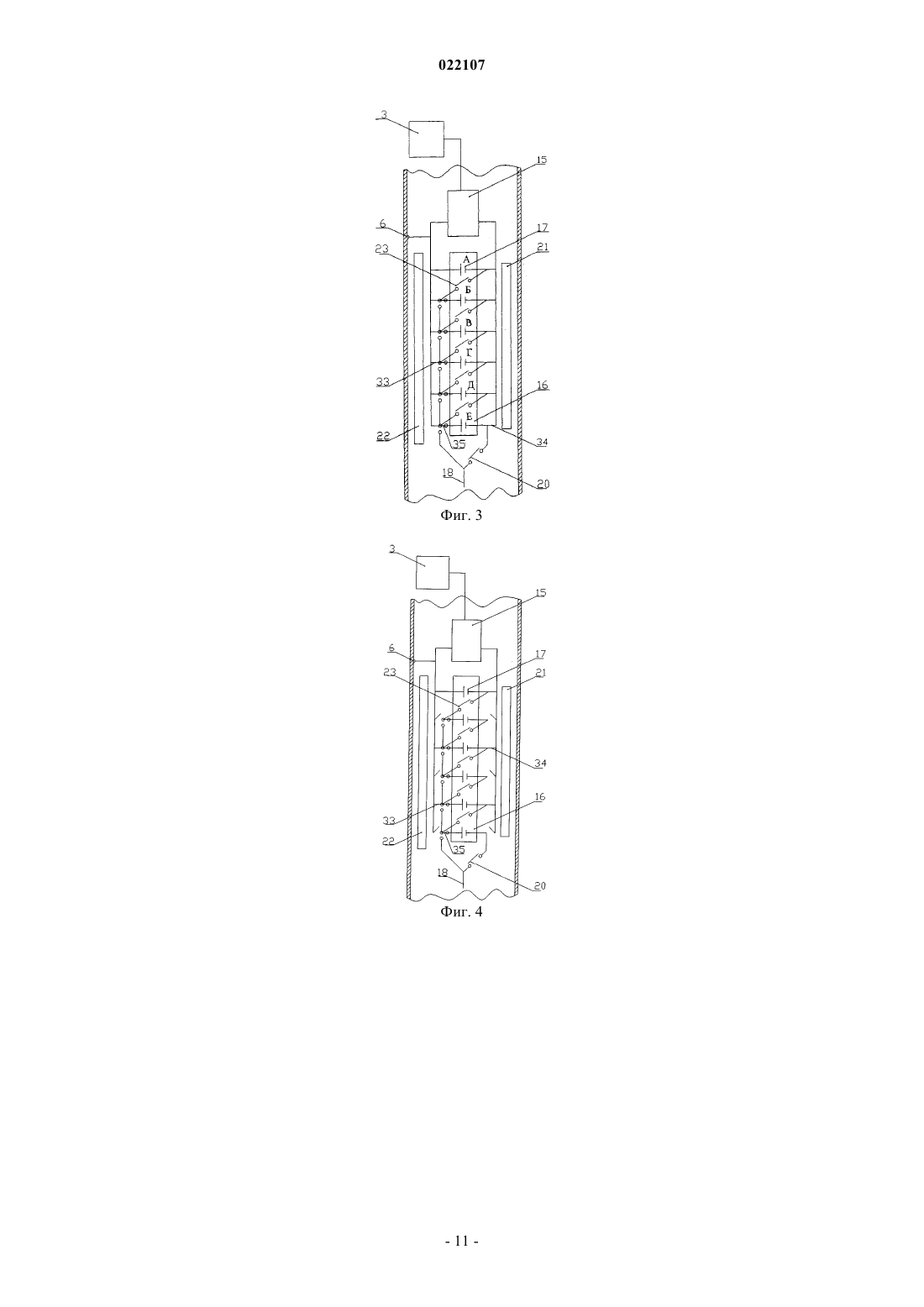

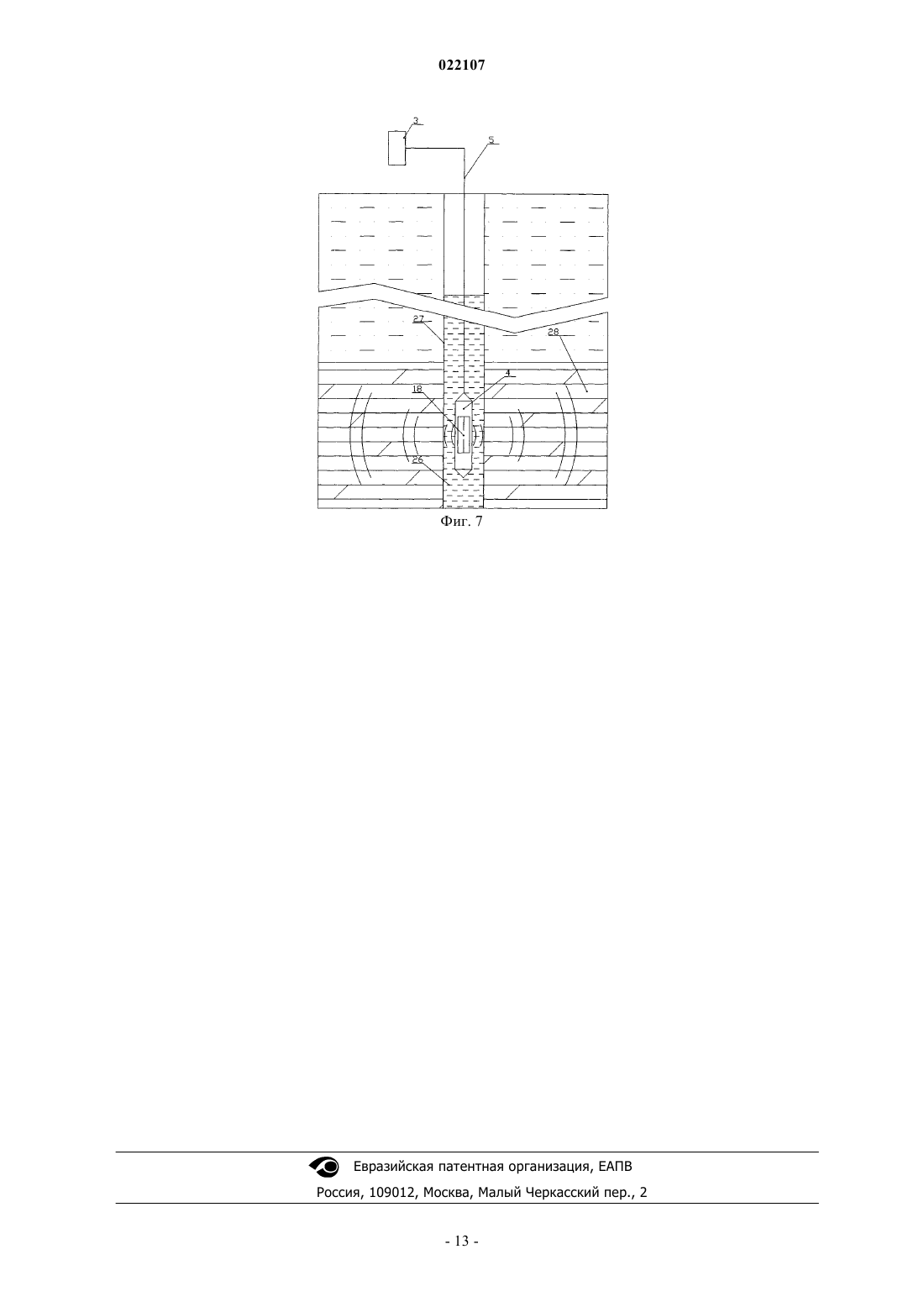

СПОСОБ ДОБЫЧИ НЕФТИ С ИСПОЛЬЗОВАНИЕМ ЭНЕРГИИ УПРУГИХ КОЛЕБАНИЙ И УСТАНОВКА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ Изобретение относится к области нефтедобычи, в частности к добыче нефти с использованием энергии упругих колебаний. Способ добычи нефти с использованием энергии упругих колебаний включает размещение в скважине скважинного аппарата, который соединен с наземными блоками электропитания и содержит в себе ультразвуковой преобразователь, обеспечивающий создание упругих колебаний высокой частоты, возбуждение упругих колебаний разных частот и последующее за этим неоднократное воздействие упругими колебаниями разных частот на нефтяной пласт. При этом воздействие упругими колебаниями на нефтяной пласт осуществляют колебаниями высокой и низкой частоты. Создание колебаний низкой частоты осуществляют с помощью электроимпульсного устройства, которое соединено с наземным источником электропитания и включает в себя электрически взаимосвязанные между собой зарядное устройство, блок накопительных конденсаторов, разрядный блок, оснащенный электродами, и два коммутирующих средства. Изобретение позволяет осуществлять добычу нефти на глубинах более 2000 м и эффективно воздействовать на обрабатываемый пласт. Абрамова Анна Владимировна,Баязитов Вадим Муратович, Печков Андрей Андреевич (RU) Изобретение относится к области нефтедобычи, в частности к добыче нефти с использованием энергии упругих колебаний, и может быть с достаточно высокой эффективностью реализовано при выполнении работ на глубинах превышающих 2000 м. Известно устройство для импульсного воздействия на нефтяной пласт скважинным аппаратом,принцип работы которого базируется на "электрогидравлическом эффекте", позволяющим повысить продуктивность обрабатываемого пласта. В этом устройстве скважинный аппарат выполнен в виде полого цилиндрообразного корпуса и содержит в себе зарядное устройство, блок накопительных конденсаторов и разрядный блок, оснащнный двумя электродами и спусковым средством (см. патент РФ 2283951, опубл. 20.09.2006, МПК Е 21 В 43/25). Основные недостатки этого устройства заключаются в больших габаритных размерах скважинного аппарата (ориентировочно: диаметр 250 мм, длина 3500 мм) и в незначительной величине энергии (не более 100 - 300 Дж), создаваемой при единичном разряде блока накопительных конденсаторов. Эксплуатация скважинного аппарата с такой энергией разрядного импульса не позволяет работать на глубинах более 1500-2000 м, в то время как подавляющее большинство скважин, например в Западной Сибири Российской Федерации и в Канаде, имеют нефтеносные пласты на глубинах в 2500-2700 и более метров, а его габариты затрудняют процесс работы в обсадной трубе с пониженными диаметрами, при переменной конфигурации уклонов по сечению пласта и ограничивают его перемещение от скважины к скважине. Второй и наиболее важный недостаток этого устройства является следствием "негативных конструктивных особенностей" блока накопительных конденсаторов. Обычно для увеличения энергии разрядного импульса идут по пути увеличения мкости накопительного конденсатора, т.к. энергия его разрядного импульса равна половине произведения мкости конденсатора и квадратичного значения напряжения на него подаваемого. Однако это приводит к резкому увеличению габаритных размеров скважинного аппарата и затрудняет его эксплуатацию."Негативные конструктивные особенности" блока накопительных конденсаторов известного устройства заключаются в том, что его накопительные конденсаторы как при их зарядке, так и при их разрядке имеют параллельное электрическое соединение между собой. А это не позволяет обеспечить в разрядном блоке пробивное напряжение выше 20 кВт (работоспособность электропитающего кабеля, требования техники безопасности) и не позволяет получать энергию разрядного импульса более 1 кДж, необходимые (см. "кривая Пашена" - представлена в аналоге на фиг. 1) для эффективной работы на больших глубинах. Прямого указания на такое (параллельное) соединение накопительных конденсаторов в описании известного изобретения нет, но информация, имеющаяся в книге Л.Я. Попилова "Электрофизическая и электрохимическая обработка материалов" (Глава 13, "Электрогидравлическая обработка", с. 265-270,рис. 1, 2 и 3), Москва, "Машиностроение", 1982 г., позволяет утверждать, что авторами изобретения был использован именно такой общеизвестный и общепринятый вид электрического соединения накопительных конденсаторов. Кроме того, использование в данном устройстве "электрогидравлического эффекта", предопределяющего возникновение в жидком флюиде нефтяного пласта упругих колебаний только низкой частоты,обеспечивающих обработку зоны питания скважины, не позволяет обрабатывать упругими колебаниями призабойную зону скважины (необходимы колебания высокой частоты), что могло бы в большей степени повысить продуктивность обрабатываемого нефтяного пласта. Данный недостаток следует отнести и к способу добычи нефти, который реализуется на этом устройстве. Известен также способ добычи нефти с применением энергии упругих колебаний высокой частоты,для осуществления которого скважинный аппарат, выполняют на базе источника акустических колебаний (см. патент РФ 2026969, опубл. 20.01.1995, МПК Е 21 В 43/25). Использование упругих колебаний высокой частоты не препятствует расположению скважинного аппарата на глубине в 2700 м, но и не позволяет воздействовать на зону питания скважины (необходимы колебания низкой частоты), что могло бы в большей степени повысить продуктивность обрабатываемого нефтяного пласта. Это и является основным недостатком данного способа добычи нефти, а следовательно и устройства, с помощью которого он реализуется. Кроме этого, известен способ добычи нефти с использованием энергии упругих колебаний двух частот, лежащих в диапазоне 10-60 кГц, включающий размещение в скважине на рабочей глубине скважинного аппарата, возбуждение упругих колебаний разных частот и, последующее за этим, преимущественно, неоднократное воздействие упругими колебаниями разных частот на нефтяной пласт. Этот способ реализуется с помощью установки, в которой скважинный аппарат соединн с наземным источником электропитания промышленной частоты и содержит в себе один излучающий ультразвуковой пьезоэлектрический преобразователь, имеющий достаточно узкую амплитудно-частотную характеристику и обеспечивающий создание упругих колебаний высокой частоты на своей резонансной частоте (см. патент РФ 2162 519, опубл. 27.01.2001, МПК Е 21 В 43/25, Е 21 В 28/00). Однако данная установка, а следовательно и реализуемый на ней способ воздействия упругими колебаниями на нефтяной пласт, которые по своей технической сущности являются наиболее близкими к изобретению и приняты в качестве прототипа, имеют ряд существенных недостатков. Во-первых, нелинейность пористой среды содержащий флюид, может быть недостаточной для преобразования импульсного излучения пьезопреобразователя с помощью биений в низких частотах. Кроме того, поскольку максимальная амплитуда высокочастотных колебаний сохраняется, и в случае создания биений для излучения низкой частоты это частота в среднем в 103 меньше высокой частоты, то интенсивность излучения низкой частоты будет в 106 раз меньше чем высокой частоты, что явно недостаточно для оказания какого-либо воздействия на пласт. Таким образом, использование одного пьезоэлектрического преобразователя при различных вариантах его возбуждения не позволяет получать упругие колебания низкой частоты. Следовательно, известный способ и известная установка при использовании пьезоэлектрического преобразователя (авторы известного изобретения указывают только на пьезоэлектрический преобразователь) не обеспечивают обработки примной зоны скважины. Во-вторых, предложенное авторами известного изобретения воздействие упругими колебаниями низкой частоты в диапазоне 10-15 кГц и воздействие упругими колебаниями высокой частоты в диапазоне, превышающем 44 кГц, не являются оптимальными для обработки нефтяного пласта. В-третьих, известная установка не обеспечивает, а известный способ не предусматривает одновременного воздействия упругими колебаниями высокой и низкой частоты, что в ряде случаев может оказаться очень целесообразным. Вследствие указанных недостатков известные способ и установка могут быть охарактеризованы как имеющие низкие технические возможности, которые резко снижают эффективность обработки нефтяного пласта и не позволяют повысить его продуктивность до требуемой степени. Задачей, на решение которой направлено изобретение, является разработка такого устройства и такого способа его использования, которые при минимально возможных габаритах скважинного аппарата позволят осуществлять добычу нефти на глубинах более 2000 м и эффективно воздействовать на обрабатываемый пласт, выполняя, например, поочердную обработку призабойной зоны и зоны питания скважины, внешние границы которых находятся, соответственно, на расстоянии 1,5-2 и 150-200 м от скважинного аппарата. Решение данной задачи в изобретении достигается техническими результатами, которые в процессе добычи нефти предоставляют возможность обработки нефтяного пласта упругими колебаниями высокой и низкой частоты, обеспечивают в разрядном блоке скважинного аппарата создание пробивного напряжения выше 20 кВ и получение разрядного импульса с энергией превышающей 1 кДж. Поставленная задача в способе добычи нефти с использованием энергии упругих колебаний, включающем размещение в скважине на рабочей глубине скважинного аппарата, который соединен с наземным источником электропитания промышленной частоты и содержит в себе ультразвуковой преобразователь, обеспечивающий создание упругих колебаний высокой частоты, возбуждение упругих колебаний разных частот и последующее за этим, преимущественно, неоднократное воздействие упругими колебаниями разных частот на нефтяной пласт, достигается за счт того, что воздействие упругими колебаниями на нефтяной пласт осуществляют колебаниями высокой и/или низкой частоты, а для создания упругих колебаний высокой и низкой частоты используют два независимых источника колебаний, один из которых выполнен в виде по меньшей мере одного излучающего ультразвукового, преимущественно,магнитострикционного преобразователя, а второй создан на базе электроимпульсного устройства, которое обеспечивает создание упругих колебаний низкой частоты, соединено с наземным источником электропитания промышленной частоты и включает в себя электрически взаимосвязанные между собой зарядное устройство, блок накопительных конденсаторов, разрядный блок, оснащнный электродами, и два коммутирующих средства, одно из которых обеспечивает компоновку отдельных накопительных конденсаторов в единый блок, а второе выполняет переключение накопительных конденсаторов с одного вида их электрического соединения на другой вид соединения, при этом воздействие упругими колебаниями высокой частоты осуществляют в низкочастотном ультразвуковом диапазоне, преимущественно,на частоте 18-44 кГц и ведут его в постоянном и/или импульсном режиме с интенсивностью в пределах 1-5 Вт/см 2, а воздействие упругими колебаниями низкой частоты осуществляют с частотой следования импульсов разряда, равной 0,2-0,01 Гц, и ведут его с энергией единичного импульса разряда, составляющей 100-800 Дж, причм на зарядное устройство от источника электропитания подают постоянное напряжение, величину которого устанавливают в пределах 300-150 В, перед зарядкой накопительных конденсаторов осуществляют их компоновку в единый блок, зарядку блока накопительных конденсаторов выполняют, преимущественно, при параллельном соединении конденсаторов и ведут е преимущественно в течение 20 с до необходимой величины напряжения, максимальное значение которой принимают равным 20-27 кВ, а перед разрядкой блока накопительных конденсаторов, обеспечивающей поступление его выходного напряжения на электроды разрядного блока, все накопительные конденсаторы или их некоторую часть переключают в последовательное электрическое соединение, вместе с этим воздействие упругими колебаниями высокой и низкой частоты осуществляют поочередно и/или одновременно, преимущественно, при неподвижном расположении скважинного аппарата, ведут его с постоянными и/или с изменяющимися электрическими и акустическими характеристиками наземного и/или скважинного оборудования и технологическими параметрами процесса добычи нефти и преимущественно при постоянной и/или при периодической откачке нефти из скважины. Этому же способствует также и то, что компоновку отдельных накопительных конденсаторов в единый блок и переключение накопительных конденсаторов с одного вида их электрического соединения на другой вид осуществляют преимущественно в автоматическом режиме; величину напряжения, подаваемого на зарядное устройство, в процессе зарядки блока накопительных конденсаторов устанавливают постоянной и/или изменяют е значение; величину напряжения изменяют плавно и/или скачкообразно; величину напряжения изменяют преимущественно в сторону увеличения е значения; величину напряжения изменяют по меньшей мере один раз; блок накопительных конденсаторов компонуют по меньшей мере из двух конденсаторов; блок накопительных конденсаторов компонуют преимущественно из чтного количества конденсаторов; блок накопительных конденсаторов компонуют из конденсаторов, электрическая мкость которых составляет 0,5-3 мкФ, а величина напряжения находится в пределах 20-30 кВ; блок накопительных конденсаторов компонуют из конденсаторов с одинаковыми и/или с разными техническими характеристиками; компоновку блока накопительных конденсаторов на соответствующих этапах работы электроимпульсного устройства оставляют постоянной или е изменяют; при зарядке блока накопительных конденсаторов конденсатор заряжают до рабочего напряжения или не менее чем на 35-5% от его величины; при зарядке блока накопительных конденсаторов конденсаторы заряжают до одинакового и/или до разного рабочего напряжения; при зарядке блока накопительных конденсаторов конденсаторы заряжают одновременно и/или последовательно один за другим; при последовательной зарядке зарядку конденсаторов осуществляют с временными интервалами или без них; при зарядке с временными интервалами зарядку осуществляют с одинаковыми и/или с разными интервалами; продолжительность интервала устанавливают в пределах от 5 с до 10 мин; при разрядке блока накопительных конденсаторов конденсаторы разряжают одновременно и/или последовательно один за другим; при одновременной разрядке накопительных конденсаторов разряжают все конденсаторы блока или некоторую часть их них; при одновременной разрядке некоторой части из накопительных конденсаторов разряжают по меньшей мере два конденсатора; при последовательной разрядке конденсаторов разрядку осуществляют с временными интервалами или без временных интервалов; при разрядке с временными интервалами разрядку осуществляют с одинаковыми и/или с разными интервалами; продолжительность временного интервала устанавливают в пределах 5-20 с; при импульсном режиме воздействия упругими колебаниями высокой частоты продолжительность воздействия составляет 0,1-0,5 с, а продолжительность паузы - от 0,5 до 5 с. Поставленная задача в установке для осуществления способа по п.1, включающей наземный источник электропитания промышленной частоты и оснащнный блоком управления скважинный аппарат,который посредством электрического кабеля соединн с наземным источником электропитания, выполнен в виде полого цилиндрообразного корпуса, перегородками разделн на герметичные отсеки и содержит в себе источник упругих колебаний высокой частоты, выполненный в виде излучающего ультразвукового преобразователя, достигается за счт того, что она дополнительно снабжена источником упругих колебаний низкой частоты, который создан преимущественно на базе электроимпульсного устройства,соединн с наземным источником электропитания промышленной частоты и установлен в скважинном аппарате, причем источник упругих колебаний высокой частоты выполнен в виде по меньшей мере одного ультразвукового, преимущественно, магнитострикционного преобразователя, а электроимпульсное устройство включает в себя электрически взаимосвязанные между собой зарядное устройство, блок накопительных конденсаторов, разрядный блок, оснащнный электродами, и два коммутирующих средства, одно из которых на соответствующих этапах работы скважинного аппарата обеспечивает компоновку отдельных накопительных конденсаторов в единый блок, а второе выполняет в блоке накопительных конденсаторов переключение конденсаторов с их параллельного соединения - на последовательное и,наоборот, с последовательного соединения - на параллельное, при этом коммутирующие средства выполнены, преимущественно, как одно единое устройство, которое установлено в одном отсеке с блоком накопительных конденсаторов, а отсеки скважинного прибора, в которых расположены блок накопительных конденсаторов и источник упругих колебаний высокой частоты, заполнены электроизолирующей средой. Этому же способствует также и то, что отсек скважинного прибора, заполнен, преимущественно, жидкой электроизолирующей средой; отсек скважинного прибора электроизолирующей средой заполнен таким образом, что, при условии вертикального расположения скважинного аппарата, все комплектующие изделия, находящиеся в указанном отсеке, полностью погружены в электроизолирующую среду, и при этом в отсеке, в котором установлен блок накопительных конденсаторов, имеется некоторая воздушная подушка; объм воздушной подушки в отсеке составляет не менее 15 % от объма электроизолирующей среды; отсеки скважинного прибора, в которых расположены блок накопительных конденсаторов и источник упругих колебаний высокой частоты, заполнены преимущественно одной и той же электроизолирующей средой; электроизолирующая среда выполнена на базе преимущественно термостойкой кремнийорганической жидкости. Предлагаемое изобретение поясняется чертежами, на которых схематично представлены на фиг. 1 - продольный разрез скважинного аппарата; на фиг. 2 - вертикальный разрез обрабатываемой скважины; на фиг. 3 - продольный разрез скважинного аппарата на стадии компоновки блока накопительных конденсаторов из полного комплекта конденсаторов; на фиг. 4 - продольный разрез скважинного аппарата на стадии компоновки блока накопительных конденсаторов из не полного комплекта конденсаторов; на фиг. 5 и 6 - продольный разрез скважинного аппарата на стадии разрядки блока накопительных конденсаторов при разных вариантов его компоновки; на фиг. 7 - один из возможных вариантов осуществления способа. Установка для добычи нефти с использованием энергии упругих колебаний высокой и низкой частоты включает в себя (см. фиг. 1-3) оснащнные пультом управления 1, два наземных блока электропитания 2 и 3 и скважинный аппарат 4, который посредством кабеля 5 соединн с блоками электропитания 2 и 3, выполнен в виде полого цилиндрического корпуса 6 и перегородками 7, 8 и 9 разделн на герметичные отсеки 10, 11, 12 и 13. Скважинный аппарат 4 содержит в себе источник упругих колебаний высокой частоты, который соединн с блоком электропитания 2 и создан на базе магнитострикционного преобразователя, например кольцевого типа 14, и источник упругих колебаний низкой частоты, который создан на базе электроимпульсного устройства. Это электроимпульсное устройство включает в себя электрически соединнные между собой и последовательно расположенные, зарядное устройство 15,блок 16 накопительных конденсаторов 17 и разрядный блок, оснащнный электродами 18, 19 и спусковым устройством 20, которое может быть выполнено в виде, например, газонаполненного разрядника. Блок 16 накопительных конденсаторов 17 снабжн двумя коммутирующими средствами 21 и 22,которые соединены с пультом управления 1, взаимосвязаны с блоком электропитания 3 и работают в автоматическом режиме. Первое из них (оснащено переключателями 34) на соответствующих этапах работы скважинного аппарата 4 обеспечивает (см. фиг. 3 и 4) компоновку отдельных накопительных конденсаторов 17 в единый блок 16. Второе коммутирующее средство 22 (оснащено переключателями 33 и 35) на соответствующих этапах работы скважинного аппарата 4 в совокупности с переключателями 34 первого коммутирующего средства 21 обеспечивает в блоке 16 накопительных конденсаторов переключение отдельных конденсаторов 17 с их параллельного электрического соединения (фиг. 3 и 4) - на последовательное электрическое соединение (фиг. 5 и 6) и, наоборот, с последовательного соединения - на параллельное, Коммутирующее средство 22 выполнено, преимущественно, на базе газонаполненных разрядников 23, которые совместно с переключателями 35 последовательно соединяют между собой все накопительные конденсаторы 17. Отсеки 11 и 12 скважинного аппарата 4, в которых расположены магнитострикционный преобразователь 14, блок 16 накопительных конденсаторов 17 и коммутирующие средства 21 и 22, заполнены одной и той же электроизолирующей средой 24, которая представляет собой жидкую термостойкую кремнийорганическую жидкость, например, жидкостью "Пента - ТРМС - 110". Эти отсеки заполнены электроизолирующей средой 24 таким образом, что при условии вертикального расположения скважинного аппарата 4, все комплектующие изделия, находящиеся в отсеках, полностью погружены в электроизолирующую среду 24. При этом в отсеке 12 имеется некоторая воздушная подушка (на фиг. 1 показана, но позицией не обозначена), объм которой составляет не менее 15% от объма электроизолирующей жидкости. Такие электроизолирующая среда 24 и вариант заполнения полости отсека 12 обеспечивают наиболее благоприятные условия для работы вышеуказанных комплектующих изделий. Отсек 13, в котором расположены электроды 18 и 19, взаимосвязанные, соответственно, с выходом блока 16 накопительных конденсаторов 17 и с корпусом 6 скважинного аппарата 4, выполнен с четырьмя сквозными окнами 25, обеспечивающими доступ в его полость нефтенесущего флюида 26 (жидкая обра-4 022107 батываемая среда), которым заполнена скважина 27, оснащнная колонной насосно-компрессорных труб 29 и нефтяным насосом, поршень 30 которого с качалкой 31 соединн с помощью гибкого элемента (позицией не обозначен) и нефтяных штанг 32. Ниже приводятся конкретные примеры: создания колебаний низкой частоты, создания колебаний высокой частоты и реализации предлагаемого способа, не исключающие других вариантов их осуществления в объме формулы изобретения. Лабораторные исследования, позволившие определить работоспособность предлагаемого устройства и установить заявляемые пределы предлагаемого способа добычи нефти, проводились со скважинным аппаратом (диаметр 102 мм, длина 3200 мм), который был создан с использованием специально изготовленных накопительных конденсаторов (электрическая мкость 0,4-3 мкФ, рабочее напряжение от 10 до 20-30 кВ) и кольцевого магнитострикционного преобразователя (резонансная частота 24 кГц, интенсивность излучения 5 Вт/см 2), изготовленного из сплава 49 К 2 Ф и имеющего диаметр равный 84 мм и высоту набора пластин, составляющую 100 мм. Количество накопительных конденсаторов в их едином блоке варьировалось в пределах от двух до шести, а часть конденсаторов перед разрядкой соответствующими соединениями объединялась в группы по два конденсатора. Предварительно (см. фиг. 2) скважинный аппарат 4, например, посредством насоснокомпрессорных труб 29 опускают в скважину 27, заполненную флюидом 26 (при необходимости в скважину заливают рабочую жидкость), и располагают его в зоне предполагаемого воздействия на нефтенесущий пласт 28, требующий соответствующей обработки, например на глубине 2700 м. Вследствие этого полость отсека 13 скважинного аппарата 4 через окна 25 заполняется флюидом 26 и электроды 18 и 19 оказываются полностью в него погруженными. Создание упругих колебаний низкой частоты (вариант 1, глубина 2700 м). Созданию упругих колебаний низкой частоты предшествует выполнение ряда технологических операций (режимов), взаимосвязанных (см. фиг. 3 и 5) с компоновкой отдельных накопительных конденсаторов 17 в единый блок 16, с зарядкой блока 16 конденсаторов, с переключением накопительных конденсаторов 17 с одного вида их электрического соединения на другой вид и с последующей за этим разрядкой блока 16 конденсаторов, осуществляемых, например, в автоматическом режиме, являющемся более целесообразным, нежели ручное управление, выполнение которого также возможно. Режим "Компоновка накопительных конденсаторов в единый блок". По команде с пульта управления 1 наземный блок питания 3 соединяется с промышленной электрической сетью (напряжение 220 В, частота 50 Гц), а коммутирующие средства 21 и 22, газонаполненные разрядники 23 и спусковое устройство 20 соединяются (на чертежах не показано) с тем узлом блока питания 3, который подат на них рабочее напряжение в 220 В. В результате этого электрические переключатели 33, 34 и 35 коммутирующих средств и замыкающие элементы (на фиг. 3-6 выделены жирным шрифтом) газонаполненных разрядников 23 и спускового устройства 20 занимают сво исходное (разомкнутое) состояние. По второй команде с пульта управления 1, подаваемой (одновременно или последовательно) на коммутирующие средства 21 и 22, электрические переключатели 33, 34 и 35 соединяют шесть накопительных конденсаторов 17, входящих в комплект скважинного аппарата 4, с электрической цепью (соединена с корпусом 6 скважинного аппарата) зарядного устройства 15, обеспечивая им (см. фиг. 3) параллельное между собой электрическое соединение и завершая их компоновку в единый блок 16. Все шесть накопительных конденсаторов 17 имеют одинаковые технические характеристики (электрическая мкость - 1,7 мкФ, рабочее напряжение- 12,5 кВ). Следует отметить, что блок 16 накопительных конденсаторов 17: компонуют по меньшей мере из двух конденсаторов; компонуют преимущественно из чтного количества конденсаторов; в зависимости от количества конденсаторов, входящих в комплект скважинного аппарата 4, и реальных условий работы скважинного аппарата 4 может быть скомпонован из конденсаторов с одинаковыми и/или с разными техническими характеристиками, причм первоначальная компоновка блока 16 накопительных конденсаторов 17 на соответствующих этапах работы электроимпульсного устройства может быть легко изменена в автоматическом режиме и в любую сторону. Режим "Зарядка блока накопительных конденсаторов". После того как накопительные конденсаторы 17 скомпонованы в единый блок 16 по соответствующей команде с пульта управления 1 (см. фиг. 3) зарядное устройство 15 соединяется с тем узлом (включается по этой же команде) блока питания 3, который преобразует промышленное напряжение электрической цепи в постоянное напряжение (диапазон 300-150 В) и по кабелю 5 передает его в зарядное устройство 15, обеспечивающее вариант одновременной и одинаковой зарядки всех шести накопительных конденсаторов 17. В результате этого постоянное напряжение, например в 250 В, начинает поступать на накопительные конденсаторы 17 и осуществлять их зарядку до необходимой величины. При продолжительности зарядки составляющей десять секунд все накопительные конденсаторы 17 полностью заряжаются до своего (12,5 кВ) рабочего напряжения. Следует отметить, что при зарядке блока 16 накопительных конденсаторов 17: величина напряжения, подаваемого на зарядное устройство 15, может быть изменена в е значении,-5 022107 причм это может быть сделано плавно и/или скачкообразно, в сторону увеличения е значения и по меньшей мере один раз; конденсатор заряжают не менее чем на 35-5% от величины его рабочего значения; конденсаторы можно заряжать на разную величину; конденсаторы можно заряжать последовательно один за другим, причм при последовательном варианте зарядку конденсаторов можно осуществлять без временных интервалов или с такими интервалами, устанавливая для них в пределах от 5 с до 10 мин одинаковую или разную продолжительность; оптимальная продолжительность зарядки составляет 10-20 с. Режим "Разрядка блока накопительных конденсаторов". После того как зарядка блока 16 накопительных конденсаторов 17 завершена по соответствующим командам (см. фиг. 4) с пульта управления 1, подаваемым (одновременно или последовательно) на зарядное устройство 15 и на коммутирующие средства 21 и 22, зарядное устройство 15 отключается от блока питания 3, а электрические переключатели 33 и 34 коммутирующих средств 21 и 22 переводят накопительные конденсаторы 17 в их последовательное между собой электрическое соединение. Затем с пульта управления 1 на спусковое устройство 20 разрядного блока выдают команду на электрическое соединение блока 16 накопительных конденсаторов 17 с электродами 18 и 19, один из которых (18) соединн со спусковым устройством 20, а второй (19) - корпусом 6 скважинного аппарата 4. В результате такого соединения происходит разрядка блока 16 накопительных конденсаторов 17,обеспечивающая поступление его выходного напряжения (пробивное напряжение) на электроды 18 и 19 разрядного блока. Величина этого пробивного напряжения пропорциональна количеству накопительных конденсаторов 17, представляет собой сумму напряжений, накопленных каждым из них, и при указанных выше параметрах составляет 75 кВ. При поступлении такого выходного напряжения с блока 16 накопительных конденсаторов 17 на электроды 18 и 19, погруженные в нефтенесущий флюид 26, между электродами 18 и 19 возникает единичный электрический разряд, энергия которого составляет 800 Дж и на указанной глубине является достаточной для эффективного воздействия на примную зону скважины до расстояния в 180-200 м от скважинного аппарата 4. Следует отметить, что при разрядке блока накопительных конденсаторов при варианте одновременной разрядки можно разряжать не все конденсаторы блока, а некоторую часть их них, по меньшей мере, два конденсатора; конденсаторы можно разряжать последовательно один за другим, причм при последовательном варианте разрядку конденсаторов можно осуществлять без временных интервалов или с такими интервалами, устанавливая для них в пределах от 5 до 20 с одинаковую или разную продолжительность. Действием возникающего разряда внутри объма флюида создаются значительные перемещения последнего, приводящие к образованию кавитационной полости с последующим е смыканием. Результатом единичного электрического разряда является гидравлический удар, представляющий собой совокупность двух гидравлических ударов: основного, возникающего, когда жидкость раздвигается, и кавитационного, возникающего при смыкании полости. Давления, возникающие при электрогидравлическом ударе, тем выше, чем более плотна обрабатываемая жидкость, чем мощнее импульс и чем круче его фронт. После завершения гидравлического воздействия первого единичного электрического разряда на флюид 26 (им заполнены полость отсека 13 и скважина 27) и, следовательно, на примную зону скважины, вс оборудование, по соответствующей команде с пульта управления 1, переводится в сво начальное состояние (блок питания 3 не отключается от промышленной электрической сети) и оказывается вновь готовым к последовательному выполнению таких режимов работы, как: "Компоновка накопительных конденсаторов в единый блок", "Зарядка блока накопительных конденсаторов" и "Разрядка блока накопительных конденсаторов". Неоднократное выполнение этих режимов работы, которые могут вестись уже и с другими электротехническими параметрами, приводит к возникновению во флюиде второго и последующих единичных электрических разрядов, частота следования которых в общем случае составляет 0,2-0,01 Гц, а при выше указанных параметрах - 0,03 Гц. При выполнении работ на других глубинах могут быть использованы и ниже представленные варианты создания упругих колебаний низкой частоты. Создание упругих колебаний низкой частоты (вариант 2, глубина 2000 м.). Режим "Компоновка накопительных конденсаторов в единый блок". Комплект конденсаторов - 6 шт. Используется в работе - 4 конденсатора. Конденсаторы имеют одинаковые технические характеристики. Электрическая мкость - 1,0 мкФ. Рабочее напряжение - 25 кВ. Режим "Зарядка блока накопительных конденсаторов". Напряжение - 210 В. Величина напряжения не изменяется. Конденсаторы заряжают до рабочего напряжения. Конденсаторы заряжают одновременно. Продолжительность зарядки - 10 с. Режим "Разрядка блока накопительных конденсаторов". Перед разрядкой конденсаторы компонуют в 2 группы по 2 конденсатора. Конденсаторы разряжают одновременно. Пробивное напряжение - 50 кВ. Энергия разряда - 500 Дж. Воздействие на примную зо-6 022107 ну - до расстояния в 140-160 м. Частота следования разрядов - 0,03 Гц. Создание упругих колебаний низкой частоты (вариант 3, глубина 1700 м). Режим "Компоновка накопительных конденсаторов в единый блок" (см. фиг. 4). Комплект конденсаторов - 6 шт. Используется в работе - 3 конденсатора. Конденсаторы имеют одинаковые технические характеристики. Электрическая мкость - 1,0 мкФ. Рабочее напряжение - 25 кВ. Режим "Зарядка блока накопительных конденсаторов" (см. фиг. 4). Напряжение - 180 В. Конденсаторы заряжают на 56% рабочего напряжения (14 кВ). Продолжительность зарядки - 10 с. Режим "Разрядка блока накопительных конденсаторов" (см. фиг. 6). Перед разрядкой конденсаторы в группы не компонуют. Конденсаторы разряжают одновременно. Пробивное напряжение - 40 кВ. Энергия разряда - 300 Дж. Воздействие на примную зону - до расстояния в 80-100 м. Частота следования разрядов - 0,03 Гц. Создание упругих колебаний низкой частоты (вариант 4, глубина 2200 м.). Режим "Компоновка накопительных конденсаторов в единый блок". Комплект конденсаторов - 6 шт. Используется в работе 6 конденсаторов (А, Б, В, Г, Д и Е). Конденсаторы (А-Е) имеют разные технические характеристики. Электрическая мкость: (А и Б) - 0,5 мкФ; (В и Г) - 1,0 мкФ; (Д и Е) - 1,5 мкФ. Рабочее напряжение: (А и Б) - 14 кВ; (В и Г) - 20 кВ; (Д и Е) - 22 кВ. Конденсаторы компонуют в три группы: (А и Б), (В и Г) и (Д и Е). Режим "Зарядка блока накопительных конденсаторов". Напряжение: (А и Б) - 170 В, (В и Г) - 180 В и (Д и Е) - 190 В. Величину напряжения изменяют скачкообразно. Конденсаторы заряжают до рабочего напряжения. Группы конденсаторов заряжают последовательно одна за другой: например, сначала (А и Б), затем (В и Г) и (Д и Е). Между зарядкой групп установлены одинаковые временные интервалы в 10 с. Продолжительность зарядки: (А и Б) - 10 с; (В и Г) - 15 с; (Д и Е) - 20 с. Режим "Разрядка блока накопительных конденсаторов". Группы конденсаторов разряжают последовательно одна за другой: например, сначала (А и Б), затем (В и Г) и (Д и Е). Между разрядкой групп установлены временные интервалы в 20 и 10 с. При разрядке конденсаторов (А и Б): пробивное напряжение - 28 кВ; энергия разряда -100 Дж; зона воздействия до расстояния в 40-50 м. При разрядке конденсаторов (В и Г): пробивное напряжение - 40 кВ; энергия разряда - 400 Дж; зона воздействия до расстояния в 100-120 м. При разрядке конденсаторов (Д и Е): пробивное напряжение - 44 кВ; энергия разряда - 700 Дж; зона воздействия до расстояния в 160-180 м. В общем случае для вариантов 1-4 обработка примной зоны скважины упругими колебаниями низкой частоты на указанных глубинах и с указанными параметрами может (см. фиг. 7) выполняться непрерывно в течение всего межремонтного периода скважины или она может быть проведена следующим образом: цикл воздействия упругими колебаниями в течение 5-10 мин; цикл технологической выдержки в течение 5-15 мин; двух-пятикратное повторение циклов воздействия и выдержки; отбор нефтенесущего флюида из скважины. После завершения всего объма работ с созданием и использованием упругих колебаний низкой частоты электроимульсное устройство отключают от блока питания 3, а его - от промышленной электрической сети. Создание упругих колебаний высокой частоты низкочастотного ультразвукового диапазона. По первой команде с пульта управления 1 наземный блок питания 2 (см. фиг. 2 и 1), представляющий собой ультразвуковой генератор, например, типа PS(УЗГ)4-25, соединяется с промышленной электрической сетью, а по второй команде он начинает преобразовывать электрическую энергию промышленной частоты (50 Гц) в энергию переменного тока ультразвуковой частоты (рабочая частота 23-26 кГц) и передавать е по кабелю 5 на тороидально уложенную обмотку возбуждения (на фиг. 1 показана, но позицией не обозначена) кольцевого магнитострикционного преобразователя 14. Под воздействием магнитного поля, создаваемого обмоткой возбуждения, преобразователь 14 начинает совершать радиальные колебания с амплитудой 2-5 мкм, которые через электроизолирующую среду 24 и стенки корпуса 6 скважинного аппарата 4 передаются флюиду 26, заполняющему скважину 27 и е прискважинную зону. Под воздействием этих колебаний флюида фильтрационные свойства прискважинной зоны улучшаются и стабилизируются, что и приводит к повышению продуктивности обрабатываемого нефтяного пласта. Воздействие упругими колебаниями высокой частоты осуществляют преимущественно на частоте 18-44 кГц и ведут его в постоянном и/или импульсном режиме с интенсивностью в пределах 1-5 Вт/см 2. Следует отметить, что глубина размещения преобразователя не оказывает негативного воздействия на эффективность создания колебаний высокой частоты, а также и то, что при импульсном режиме воздействия упругими колебаниями высокой частоты продолжительность воздействия составляет 0,1-0,5 с, а продолжительность паузы - от 0,5 до 5 с. В общем случае обработка примной зоны скважины упругими колебаниями высокой частоты на выше указанных глубинах и с указанными параметрами может быть проведена, например, следующим образом: начальная интенсивность колебаний - 1,2 Вт/см 2; продолжительность обработки - 5 мин; технологическая выдержка в течение 5 мин; увеличение (выполняется с пульта 1) интенсивности колебаний - 2,5 Вт/см 2; продолжительность обработки - 20 мин; технологическая выдержка в течение 10 мин; три цикла обработки с продолжительностью по 10 мин каждый и с двумя технологическими выдержками по 5 мин. После завершения всего объма работ с созданием и использованием упругих колебаний высокой частоты низкочастотного ультразвукового диапазона магнитострикционный преобразователь отключают от блока питания 2, а его - от промышленной электрической сети. Следует отметить, что наибольшая эффективность от реализации предлагаемого способа достигается в том случае, когда из обрабатываемой скважины откачивают нефтенесущий флюид 28, например,посредством насоса 30, качалки 31, штанг 32 и колонны насосно-компрессорных труб 29. Причм откачка флюида может быть начата и до начала воздействия на пласт упругими колебаниями. Сопоставительный анализ известного и предлагаемого технических решений показывает значительные преимущества последнего из них. Во-первых, это обеспечение возможности воздействия на нефтяной пласт упругими колебаниями высокой и низкой частоты и, следовательно, обеспечение обработки не только прискважинной зоны, но и примной зоны скважины. Во-вторых, это обеспечение возможности проведения работ на глубинах 1500-2700 и более метров и с оптимальными режимами обработки, при наличии возможностей широкого варьирования электротехническими параметрами скважинного аппарата и осуществления одновременного воздействия на нефтяной пласт упругими колебаниями высокой и низкой частоты. В-третьих, это незначительные габаритные размеры скважинного аппарата (в сравнении с первым аналогом: диаметр - в 2,5 раза меньше, длина - в 1,04 раза короче), что позволяет эксплуатировать его в условиях скважин с любой конфигурацией уклонов по сечению пласта и с любыми оперативными перемещениями от скважины к скважине. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ добычи нефти с использованием энергии упругих колебаний, включающий размещение в скважине на рабочей глубине скважинного аппарата (4), который соединн с наземными блоками электропитания (2 и 3) и содержит в себе средство, обеспечивающее создание упругих колебаний высокой и низкой частот, для воздействия ими на нефтяной пласт, отличающийся тем, что указанное воздействие осуществляют колебаниями высокой и низкой частоты, причем средство создания колебаний низкой частоты включает в себя электроимпульсное устройство, которое соединено с наземным источником электропитания (3) и содержит электрически взаимосвязанные между собой зарядное устройство (15), блок(16) накопительных конденсаторов (17), разрядный блок, оснащнный электродами (18 и 19), и два коммутирующих средства (21 и 22), одно из которых (21) обеспечивает компоновку отдельных накопительных конденсаторов (17) в единый блок (16), а второе (22) выполняет переключение накопительных конденсаторов (17) с одного вида их электрического соединения на другой вид соединения, при этом воздействие упругими колебаниями высокой частоты осуществляют в низкочастотном ультразвуковом диапазоне преимущественно на частоте 18-44 кГц и ведут его в постоянном и/или импульсном режиме с интенсивностью в пределах 1-5 Вт/см 2, а воздействие упругими колебаниями низкой частоты осуществляют с частотой следования импульсов разряда, равной 0,2-0,01 Гц, и ведут его с энергией единичного импульса разряда, составляющей 100-800 Дж, причм на зарядное устройство (15) от источника электропитания (3) подают постоянное напряжение, величину которого устанавливают в пределах 300-150 В,перед зарядкой накопительных конденсаторов (17) осуществляют их компоновку в единый блок (16),зарядку блока (16) накопительных конденсаторов (17) выполняют преимущественно при параллельном соединении конденсаторов и ведут е преимущественно в течение 20 с до необходимой величины напряжения, максимальное значение которой принимают равным 20-27 кВ, а перед разрядкой блока (16) накопительных конденсаторов (17), обеспечивающей поступление его выходного напряжения на электроды (18 и 19) разрядного блока, все накопительные конденсаторы (17) или их некоторую часть переключают в последовательное электрическое соединение, вместе с этим воздействие упругими колебаниями высокой и низкой частоты осуществляют поочередно и/или одновременно. 2. Способ по п.1, отличающийся тем, что компоновку отдельных накопительных конденсаторов(17) в единый блок (16) и переключение накопительных конденсаторов (17) с одного вида их электрического соединения на другой вид осуществляют в автоматическом режиме. 3. Способ по п.1, отличающийся тем, что величину напряжения, подаваемого на зарядное устройство (15), в процессе зарядки блока (16) накопительных конденсаторов (17) устанавливают постоянной и/или изменяют е значение. 4. Способ по п.3, отличающийся тем, что величину напряжения изменяют плавно и/или скачкооб-8 022107 разно. 5. Способ по п.3, отличающийся тем, что величину напряжения изменяют в сторону увеличения е значения. 6. Способ по п.3, отличающийся тем, что величину напряжения изменяют по меньшей мере один раз. 7. Способ по п.1, отличающийся тем, что блок (16) накопительных конденсаторов (17) компонуют по меньшей мере из двух конденсаторов. 8. Способ по п.1, отличающийся тем, что блок (16) накопительных конденсаторов (17) компонуют из чтного количества конденсаторов. 9. Способ по п.1, отличающийся тем, что блок (16) накопительных конденсаторов (17) компонуют из конденсаторов, электрическая мкость которых составляет 0,5-3 мкФ, а величина напряжения находится в пределах 20-30 кВ. 10. Способ по п.1, отличающийся тем, что блок (16) накопительных конденсаторов (17) компонуют из конденсаторов с одинаковыми и/или с разными техническими характеристиками. 11. Способ по п.1, отличающийся тем, что компоновку блока (16) накопительных конденсаторов(17) на соответствующих этапах работы электроимпульсного устройства оставляют постоянной или е изменяют. 12. Способ по п.1, отличающийся тем, что при зарядке блока (16) накопительных конденсаторов(17) конденсаторы заряжают до рабочего напряжения или не менее чем на 35-5% от его величины. 13. Способ по п.1, отличающийся тем, что при зарядке блока (16) накопительных конденсаторов(17) конденсаторы заряжают до одинакового и/или до разного рабочего напряжения. 14. Способ по п.1, отличающийся тем, что при зарядке блока (16) накопительных конденсаторов(17) конденсаторы заряжают одновременно и/или последовательно один за другим. 15. Способ по п.14, отличающийся тем, что при последовательной зарядке зарядку накопительных конденсаторов (17) осуществляют с временными интервалами или без них. 16. Способ по п.15 отличающийся тем, что при зарядке с временными интервалами зарядку осуществляют с одинаковыми и/или с разными интервалами. 17. Способ по п.15, отличающийся тем, что продолжительность временного интервала устанавливают в пределах от 5 с до 10 мин. 18. Способ по п.1, отличающийся тем, что при разрядке блока (16) накопительных конденсаторов(17) конденсаторы разряжают одновременно и/или последовательно один за другим. 19. Способ по п.18, отличающийся тем, что при одновременной разрядке накопительных конденсаторов (17) разряжают все конденсаторы блока (16) или некоторую часть из них. 20. Способ по п.19, отличающийся тем, что при одновременной разрядке некоторой части из накопительных конденсаторов (17) разряжают по меньшей мере два конденсатора. 21. Способ по п.18, отличающийся тем, что при последовательной разрядке накопительных конденсаторов (17) разрядку осуществляют с временными интервалами или без временных интервалов. 22. Способ по п.21, отличающийся тем, что при разрядке с временными интервалами разрядку осуществляют с одинаковыми и/или с разными интервалами. 23. Способ по п.21, отличающийся тем, что продолжительность временного интервала устанавливают в пределах 5-20 с. 24. Способ по п.1, отличающийся тем, что при импульсном режиме воздействия упругими колебаниями высокой частоты продолжительность воздействия составляет 0,1-0,5 с, а продолжительность паузы - от 0,5 до 5 с. 25. Установка для осуществления способа по п.1, включающая наземные блоки электропитания (2 и 3) и оснащнный пультом управления (1) скважинный аппарат (4), который посредством электрического кабеля (5) соединн с наземными блоками электропитания (2 и 3), выполнен в виде полого цилиндрического корпуса (6), перегородками (7, 8 и 9) разделн на герметичные отсеки (10, 11, 12 и 13) и содержит в себе средство, обеспечивающее создание упругих колебаний высокой и низкой частот, отличающаяся тем, что средство создания колебаний низкой частоты включает в себя электроимпульсное устройство,соединнное с наземным источником электропитания (3) и установленное в скважинном аппарате (4),при этом электроимпульсное устройство содержит электрически взаимосвязанные между собой зарядное устройство (15), блок (16) накопительных конденсаторов (17), разрядный блок, оснащнный электродами(18 и 19), и два коммутирующих средства (21 и 22), одно из которых (21) на соответствующих этапах работы скважинного аппарата (4) обеспечивает компоновку отдельных накопительных конденсаторов(17) в единый блок (16), а второе (22) выполняет в блоке (16) накопительных конденсаторов (17) переключение конденсаторов с их параллельного соединения на последовательное и, наоборот, с последовательного соединения - на параллельное, при этом коммутирующие средства (21 и 22) установлены в одном отсеке с блоком (16) накопительных конденсаторов (17), а отсеки (11 и 12) скважинного аппарата(4), в которых расположены блок (16) накопительных конденсаторов (17) и средство создания упругих колебаний высокой частоты (14), заполнены электроизолирующей средой (24). 26. Установка по п.25, отличающаяся тем, что отсек скважинного аппарата (4) заполнен электро-9 022107 изолирующей средой таким образом, что при условии вертикального расположения скважинного аппарата (4) все комплектующие изделия, находящиеся в указанном отсеке, полностью погружены в электроизолирующую среду (24) и при этом в отсеке, в котором установлен блок (16) накопительных конденсаторов (17), имеется некоторая воздушная подушка. 27. Установка по п.26, отличающаяся тем, что объм воздушной подушки в отсеке составляет не менее 15% от объма электроизолирующей среды.
