Остекление, снабженное пакетом тонких слоев с термическими свойствами, содержащим слои с высоким показателем преломления, и панель остекления, содержащая указанное остекление

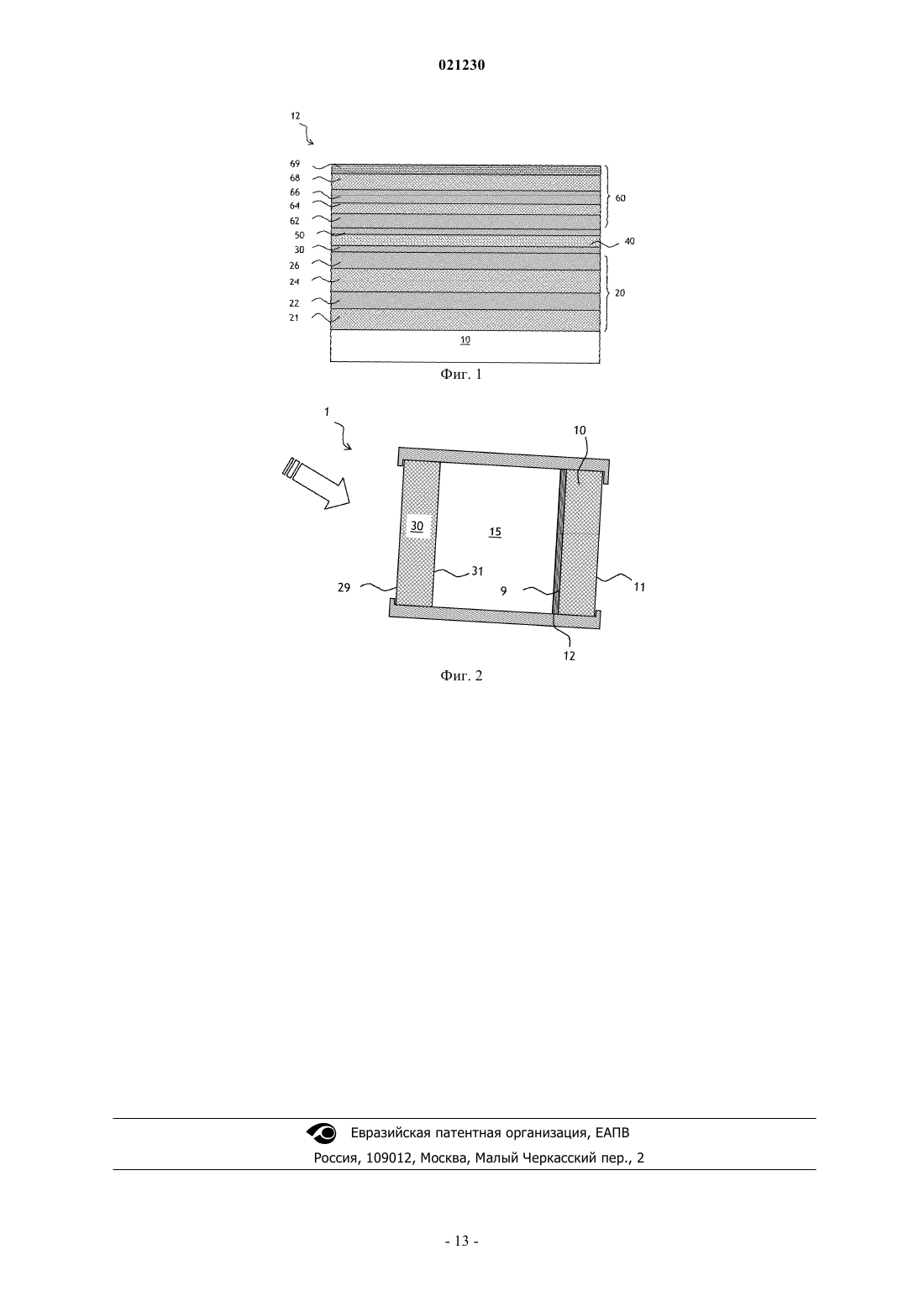

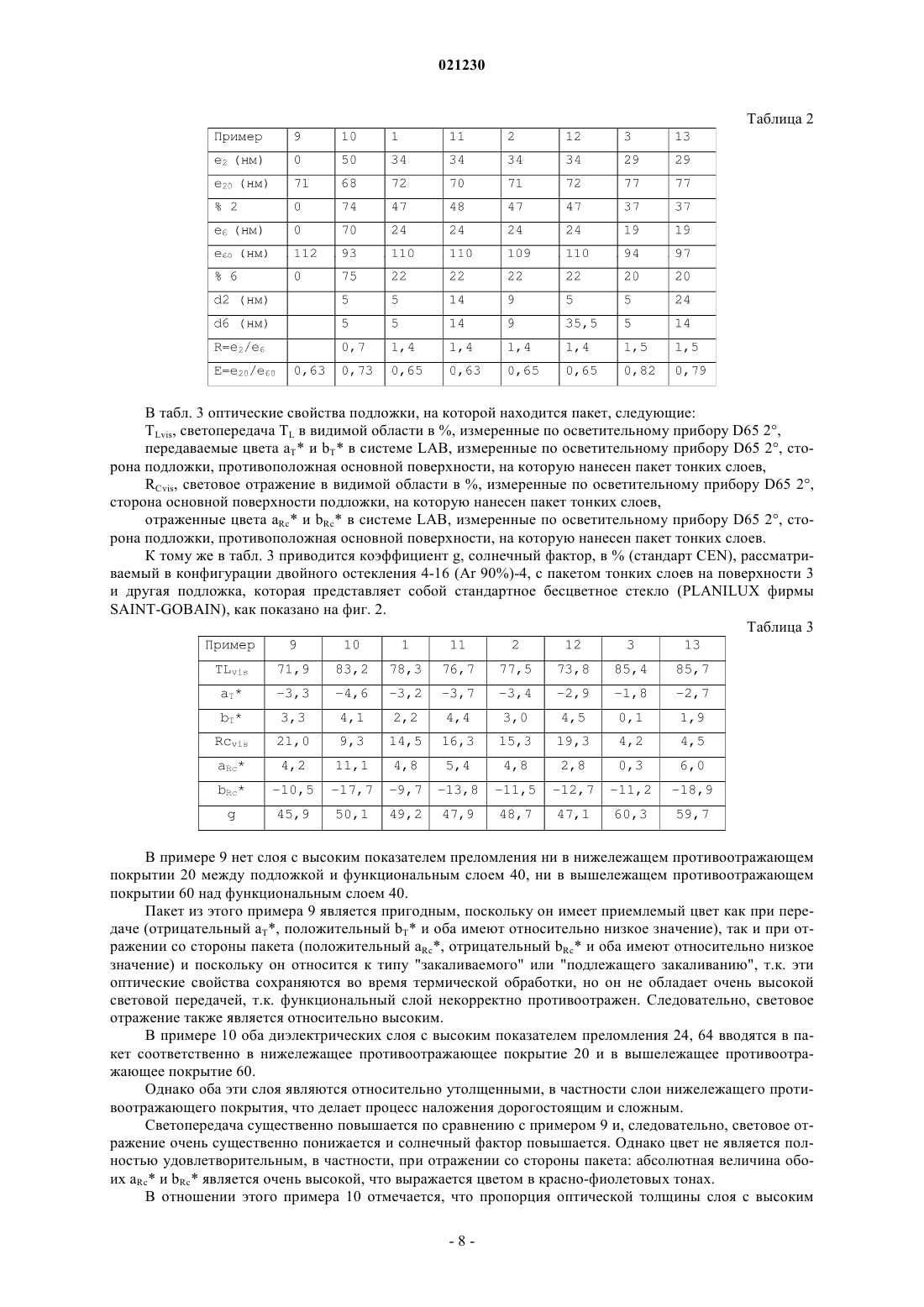

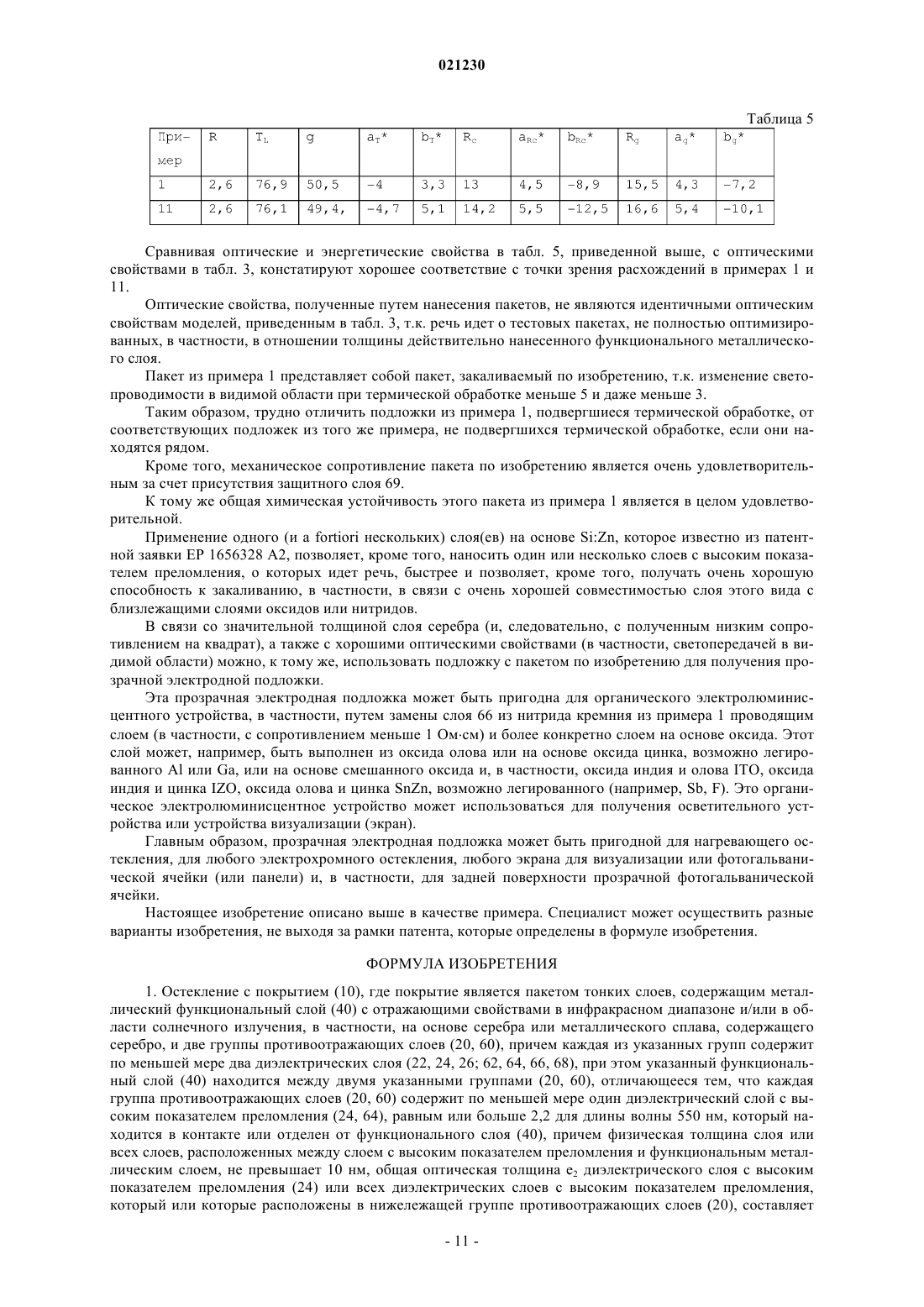

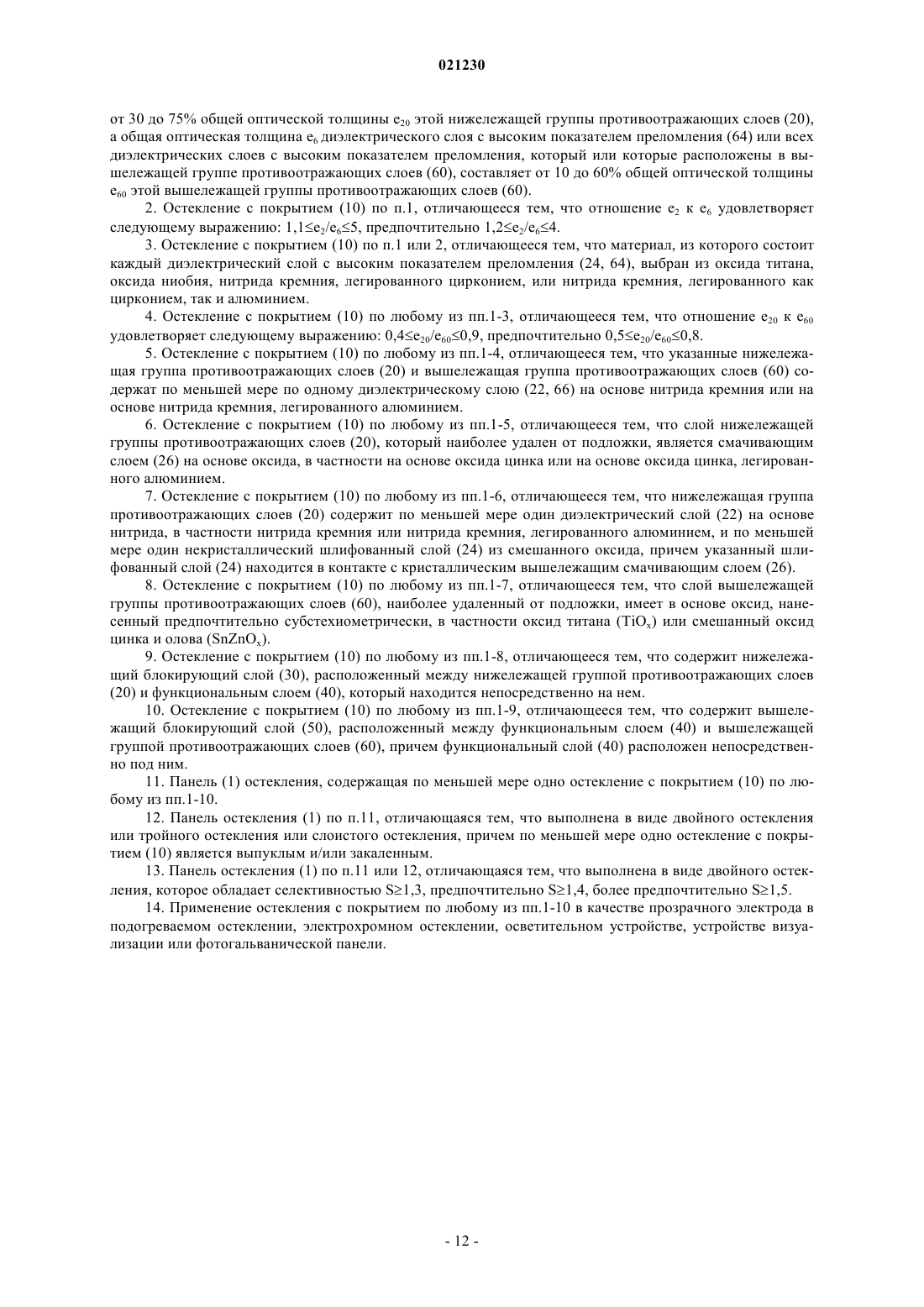

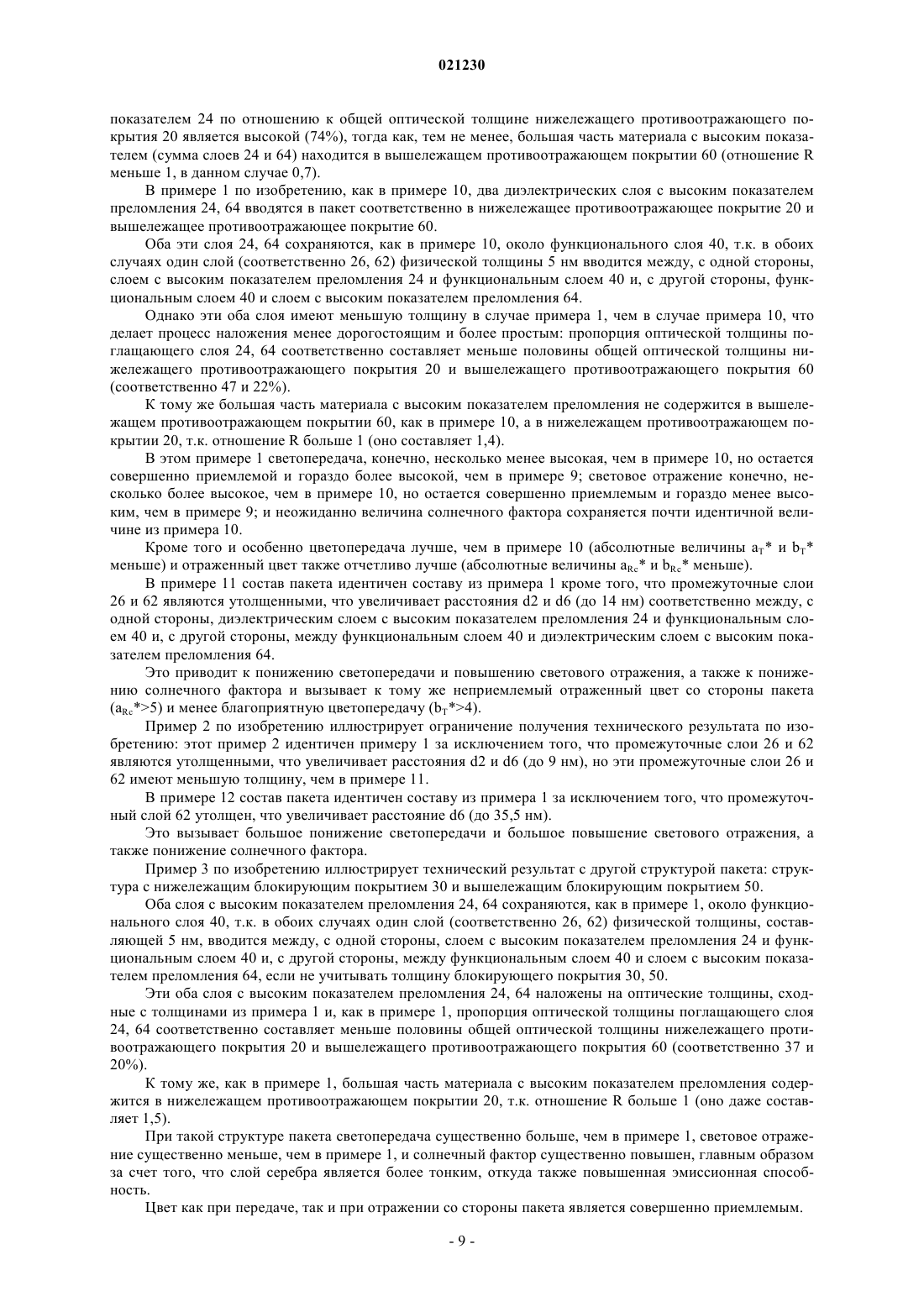

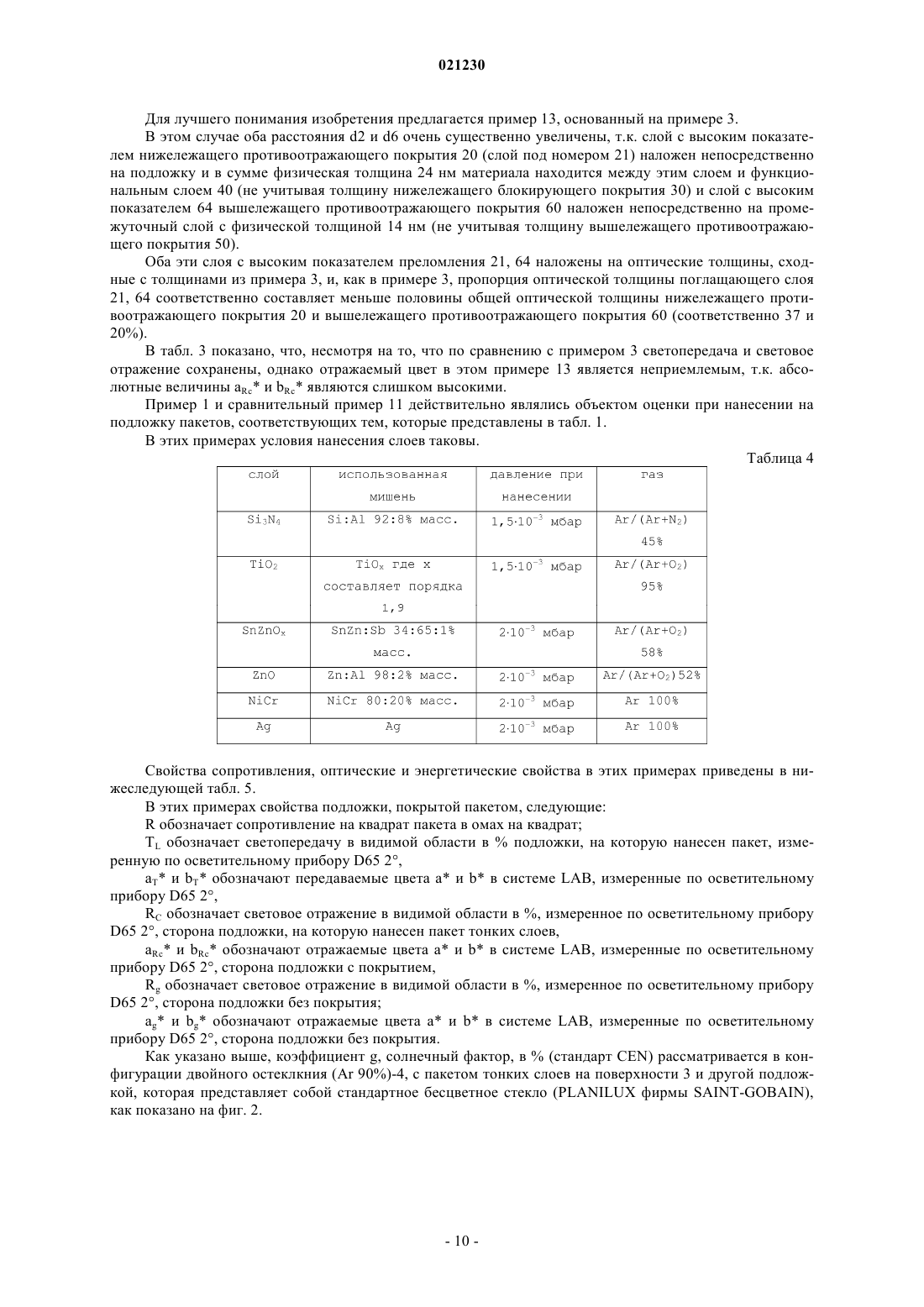

ОСТЕКЛЕНИЕ, СНАБЖЕННОЕ ПАКЕТОМ ТОНКИХ СЛОЕВ С ТЕРМИЧЕСКИМИ СВОЙСТВАМИ, СОДЕРЖАЩИМ СЛОИ С ВЫСОКИМ ПОКАЗАТЕЛЕМ ПРЕЛОМЛЕНИЯ, И ПАНЕЛЬ ОСТЕКЛЕНИЯ, СОДЕРЖАЩАЯ УКАЗАННОЕ ОСТЕКЛЕНИЕ Изобретение относится к остеклению с покрытием (10), где покрытие является пакетом тонких слоев, содержащим металлический функциональный слой (40) с отражающими свойствами в инфракрасном диапазоне и/или в области солнечного излучения, в частности, на основе серебра или металлического сплава, содержащего серебро, и два противоотражающих покрытия (20, 60),причем каждое из указанных покрытий содержит по меньшей мере два диэлектрических слоя (22,24, 26; 62, 64, 66, 68), при этом указанный функциональный слой (40) находится между двумя противоотражающими покрытиями (20, 60), отличающееся тем, что каждое противоотражающее покрытие (20, 60) содержит по меньшей мере один диэлектрический слой с высоким показателем преломления (24, 64), который находится в контакте или около функционального слоя (40), т.е. в 10 нм или менее от функционального слоя (40). Изобретение относится к прозрачной подложке из твердого неорганического материала, такого как стекло, причем на указанной подложке находится пакет тонких слоев, содержащий функциональный слой металлического типа, который может воздействовать на солнечное излучение и/или длинноволновое инфракрасное излучение. Более конкретно изобретение относится к применению таких остеклений для изготовления термоизоляционного и/или солнцезащитного остекления. Это остекление может быть предназначено как для зданий, так и для автомобилей, в частности для уменьшения нагрузки на кондиционер и/или для предотвращения перегрева (остекление, называемое "для контроля солнечного излучения") и/или для уменьшения количества энергии, выделяемой наружу (остекление, называемое "низкоэмиссионным") из-за постоянно увеличивающихся размеров застекленных поверхностей в зданиях и салонах автомобилей. Это остекление может также интегрироваться в остекление, имеющее особые функции, как, например, нагревающее остекление или электрохромное остекление. Пакет слоев, известный как придающий остеклениям такие свойства, состоит из функционального металлического слоя с отражающими свойствами в инфракрасной области и/или солнечного излучения,в частности функционального металлического слоя на основе серебра или металлического сплава, содержащего серебро. В пакете такого типа функциональный слой находится, таким образом, между двумя антиотражающими покрытиями, каждый из которых содержит главным образом несколько слоев, каждый из которых выполнен из диэлектрического материала типа нитрида и, в частности, нитрида кремния или алюминия или типа оксида. С оптической точки зрения цель этих покрытий, которые окружают металлический функциональный слой, заключается в "антиотражении" этого металлического функционального слоя. Тем не менее, в некоторых случаях блокирующее покрытие находится между одним или каждым антиотражающим покрытием и металлическим функциональным слоем, причем блокирующее покрытие находится под функциональным слоем в направлении подложки и защищает ее при возможной высокотемпературной термической обработке типа бомбировки и/или закаливания и блокирующее покрытие,находящееся на функциональном слое со стороны, противоположной подложке, защищает этот слой от возможного разрушения при наложении верхнего антиотражающего покрытия и в процессе возможной высокотемпературной термической обработки типа бомбировки и/или закаливания. Известно, например, из заявки на патент ЕР 678484, что диэлектрический слой с высоким показателем преломления, например, из оксида ниобия или оксида титана, находящийся между подложкой и металлическим функциональным слоем, может обеспечивать антиотражение металлического функционального слоя. Для дальнейшего улучшения оптических свойств решение заключается в использовании диэлектрического слоя с высоким показателем преломления с каждой стороны металлического функционального слоя. Тем не менее, эти материалы с высоким показателем не могут наноситься с такой же высокой скоростью, как материалы с более низким показателем, что, с одной стороны, вызывает проблемы, связанные со способом производства, если нанесение осуществляется непрерывно, с другой стороны, проблемы повышения стоимости производства, если необходимо снизить производительность машины для нанесения тонких слоев (в том, что касается числа подложек с покрытием, которые производятся в единицу времени работы). К тому же мишени, используемые для нанесения этих материалов путем реактивного распыления,например способом, называемым "магнетронным", в частности реактивным распылением, в основном являются более дорогостоящими, чем мишени, позволяющие наносить материалы с более низким показателем. Таким образом, существует потребность в уменьшении количества материалов с высоким показателем преломления, если материал этого типа присутствует с каждой стороны функционального металлического слоя. Это решение должно, кроме того, обеспечить получение приемлемой окраски, в частности, при отражении, особенно если оно не находится в красном участке спектра. Задача изобретения заключается в том, чтобы устранить недостатки предшествующего уровня техники путем разработки нового типа функционального однослойного пакета слоев, пакета, который имеет низкое сопротивление на квадрат (и следовательно, низкую эмиссию), высокую светопередачу и относительно нейтральный цвет, в частности, при отражении со стороны слоев (но также с противоположной стороны: "сторона подложки"), и чтобы эти свойства предпочтительно сохранялись в ограниченном диапазоне, независимо от того, подвергается ли пакет однократно (или многократно) высокотемпературной термической обработке типа бомбировки, и/или закаливания, и/или обжига. Другая важная задача заключается в том, чтобы предложить однослойный функциональный пакет,который обладает низкой эмиссией, а также низкой светоотражающей способностью в видимой области и приемлемой окраской, в частности при отражении, особенно если оно не находится в красном участке спектра. Таким образом, объектом изобретения в его самом широком понимании является стеклянная под-1 021230 ложка по п.1. Эта подложка снабжена на ее основной поверхности пакетом тонких слоев, содержащим металлический функциональный слой с отражающими свойствами в инфракрасном диапазоне и/или в области солнечного излучения, в частности, на основе серебра или металлического сплава, содержащего серебро, и два противоотражающих покрытия, причем каждое из указанных покрытий содержит по меньшей мере два диэлектрических слоя, при этом указанный функциональный слой находится между двумя противоотражающими покрытиями, причем, с одной стороны, функциональный слой возможно находится непосредственно на нижележащем блокирующем покрытии, расположенном между нижележащим противоотражающим покрытием и функциональным слоем, и, с другой стороны, функциональный слой возможно расположен непосредственно под вышележащим блокирующим покрытием, расположенным между функциональным слоем и вышележащим противоотражающим покрытием. По изобретению каждое противоотражающее покрытие содержит по меньшей мере один диэлектрический слой с высоким показателем преломления, который находится в контакте или около функционального слоя,общая оптическая толщина диэлектрического слоя с высоким показателем преломления или всех диэлектрических слоев с высоким показателем преломления, который или которые расположены в нижележащем противоотражающем покрытии, составляют от 30 до 75% общей оптической толщины этого нижележащего противоотражающего покрытия и общая оптическая толщина диэлектрического слоя с высоким показателем преломления или всех диэлектрических слоев с высоким показателем преломления, который или которые расположены в вышележащем противоотражающем покрытии, составляют от 10 до 60% общей оптической толщины этого вышележащего противоотражающего покрытия. Под "покрытием" в контексте настоящего изобретения понимают, что только один слой или несколько слоев разных материалов может содержаться в составе покрытия. Под "диэлектрическим слоем" с высоким показателем преломления в контексте изобретения понимают слой, выполненный из материала, обладающего показателем преломления, измеренным при длине волны 550 нм, который равен или больше 2,2, даже равен или больше 2,3. Этот показатель, измеренный при этой длине волны, главным образом, известен из литературы как присущий материалам, используемым в области пакетов тонких слоев. Под "в контакте" в контексте изобретения понимают, что никакой слой не располагается между слоем с высоком показателем преломления и функциональным металлическим слоем. В этом случае блокирующее покрытие отсутствует. Под "около" в контексте изобретения понимают, что по меньшей мере один слой проложен между слоем с высоким показателем преломления и функциональным металлическим слоем, при этом физическая толщина слоя (или всехслоев), проложенного(ых) между слоем с высоким показателем преломления и функциональным металлическим слоем, не превышает 10 нм. Под "оптической толщиной" в контексте изобретения понимают, как обычно, произведение физической (или реальной) толщины слоя на его показатель преломления, измеренный, как обычно, при 550 нм. Под "общей оптической толщиной" в настоящем изобретении понимают сумму всех оптических толщин рассматриваемых слоев, при этом каждая оптическая толщина, как описано выше, является произведением физической (или реальной) толщины слоя на его показатель преломления, измеренный, как обычно, при 550 нм. Таким образом, общая оптическая толщина нижележащего противоотражающего покрытия состоит из суммы всех оптических толщин диэлектрических слоев этого покрытия, которые расположены между подложкой и функциональным металлическим слоем или между подложкой и нижележащим блокирующим покрытием, если таковое присутствует. Также общая оптическая толщина вышележащего противоотражающего покрытия состоит из суммы всех оптических толщин диэлектрических слоев этого покрытия, которые расположены над функциональным металлическим слоем со стороны, противоположной подложке, или над вышележащим блокирующим покрытием, если таковое присутствует. Фактически по изобретению внутри нижележащего или вышележащего противоотражающего покрытия оптическая толщина диэлектрического слоя с высоким показателем преломления, если он является единственным диэлектрическим слоем с высоким показателем преломления, или сумма оптических толщин всех диэлектрических слоев с высоким показателем преломления, если присутствуют несколько диэлектрических слоев с высоким показателем преломления,в нижележащем противоотражающем покрытии составляет от 30 до 75%, включая эти значения,даже от 35 до 55%, включая эти значения, от общей оптической толщины этого нижележащего противоотражающего покрытия и в вышележащем противоотражающем покрытии составляет от 10 до 60%, включая эти значения,даже от 15 до 35%, включая эти значения, от общей оптической толщины этого вышележащего противоотражающего покрытия. Таким образом, по изобретению существенно, чтобы материал с высоким показателем преломления находился в контакте или около металлического функционального слоя с каждой стороны от этого слоя и чтобы этот материал с высоким показателем преломления был в достаточном количестве (откуда начальное значение процентного диапазона), однако не в слишком большом количестве (откуда конечное значение процентного диапазона). Однако был обнаружен некоторый дисбаланс, с одной стороны, между минимальными толщинами материала с высоким показателем преломления в вышележащем противоотражающем покрытии и в нижележащем противоотражающем покрытии (соответственно 10 и 30%, даже соответственно 15 и 35%) и,с другой стороны, между максимальными толщинами материала с высоким показателем преломления в вышележащем противоотражающем покрытии и в нижележащем противоотражающем покрытии (соответственно 60 и 75%, даже соответственно 35 и 55%). В связи с таким распределением по изобретению материала с высоким показателем преломления можно, следовательно, ограничить толщину слоев с высоким показателем преломления. Эти слои могут также иметь физическую толщину по меньшей мере 5 нм, даже по меньшей мере 8 нм в нижележащем покрытии и могут иметь физическую толщину не более 25 нм, даже не более 20 нм, даже не более 16 нм,даже не более 14 нм, причем все эти минимальные значения могут комбинироваться с этими максимальными значениями. В частности, с одной стороны, общая оптическая толщина диэлектрического слоя с высоким показателем преломления или всех диэлектрических слоев с высоким показателем преломления, который или которые расположены в нижележащем противоотражающем покрытии, может также составлять от 15 до 65 нм, включая эти значения, даже от 18 до 50 нм, включая эти значения, и, с другой стороны общая оптическая толщина диэлектрического слоя с высоким показателем преломления или всех диэлектрических слоев с высоким показателем преломления, который или которые расположены в вышележащем противоотражающем покрытии, может также составлять от 8 до 60 нм, включая эти значения, даже от 12 до 35 нм, включая эти значения, причем эти интервалы для нижележащего противоотражающего покрытия можно комбинировать с интервалами для вышележащего противоотражающего покрытия. К тому же неожиданно оказалось, что материал с высоким показателем преломления диэлектрических слоев с высоким показателем преломления предпочтительно главным образом находится в диэлектрическом покрытии, нижележащем по отношению к функциональному металлическому слою так, что отношение общей оптической толщины диэлектрического слоя с высоким показателем преломления или всех диэлектрических слоев с высоким показателем преломления, который или которые расположены в нижележащем противоотражающем покрытии, к общей оптической толщине диэлектрического слоя с высоким показателем преломления или всех диэлектрических слоев с высоким показателем преломления, который или которые расположены в вышележащем противоотражающем покрытии, составляет от 1,1 до 5, включая эти значения, даже от 1,2 до 4, включая эти значения, даже от 1,3 до 3,8, включая эти значения. Это отношение, определяемое далее как R, может в частности равняться 1,4 или 1,5. Материал, из которого состоит каждый диэлектрический слой с высоким показателем преломления,предпочтительно выбирают из оксида титана, оксида ниобия, нитрида кремния, легированного цирконием и возможно дополнительно легированного Al. Оксид титана, TiO2, наносимый тонкими слоями холодным магнетронным реактивным напылением, имеет показатель от 2,35 до 2,5 при 550 нм в зависимости от кристалличности слоя (которая зависит от условий нанесения, как, например, холодное или горячее нанесение), см. примеры показателей в документе под названием "Spectroellipsometric characterization of materials for multilayer coatings", опубликованном в журнале Applied Surface Science, 175-176 (2001), стр. 276-280. В тонких слоях оксид ниобия, Nb2O5, может иметь показатель преломления от 2,25 до 2,40 при 550 нм в соответствии с документом "Characterization of sputtered and annealed niobium oxide films using spectroscopic ellipsometry, Rutherford backscattering spectrometry and X-ray diffraction", опубликованном в журнале Thin Solid Film, 516 (2008), стр. 8096-8100. Можно также сослаться на заявку на патент ЕР 1656328 А 2, в которой излагается получение слояSi3N4:Zr для противоотражающего покрытия и на стр. 12 приводится показатель Si3N4:Zr в зависимости от содержания Zr (и показатели TiO2, Nb2O5 на стр. 3). Слои с высоким показателем по изобретению могут быть необязательно стехиометрическими и оксиды могут быть субстехиометрическими или надстехиометрическими по кислороду и/или нитриды могут быть субстехиометрическими или надстехиометрическими по азоту. Кроме того, для достижения приемлемого компромисса между высокой светопередачей, нейтральными отраженными цветами и относительно высокой селективностью (отношение светопередачи TL в видимой области остекления к солнечному фактору FS остекления является таким, что S=TLvis/FS), отношение Е оптической толщины в нм нижележащего противоотражающего покрытия к оптической толщине в нм вышележащего противоотражающего покрытия предпочтительно является таким, что 0,4 Е 0,9, даже 0,5 Е 0,8. В частном варианте указанные нижележащее противоотражающее покрытие и вышележащее противоотражающее покрытие содержат, каждое, по меньшей мере один диэлектрический слой на основе нитрида кремния, возможно легированного, по меньшей мере, другим элементом,-3 021230 таким как алюминий. В частном варианте последний слой нижележащего противоотражающего покрытия, который наиболее удален от подложки, является смачивающим слоем на основе оксида, в частности на основе оксида цинка, возможно легированного, по меньшей мере, другим элементом, таким как алюминий. В совершенно особом варианте нижележащее противоотражающее покрытие содержит по меньшей мере один диэлектрический слой на основе нитрида, в частности нитрида кремния и/или нитрида алюминия, и по меньшей мере один некристаллизированный шлифованный слой из смешанного оксида,причем указанный шлифованный слой находится в контакте с кристаллизованным вышележащим смачивающим слоем. Предпочтительно нижележащее блокирующее покрытие и/или вышележащее блокирующее покрытие содержит тонкий слой на основе никеля или титана, имеющий физическую толщину е такую, что 0,2 нме 1,8 нм. В частном варианте по меньшей мере один тонкий слой на основе никеля и, в частности, слой вышележащего блокирующего покрытия содержит хром предпочтительно в массовых количествах 80% Ni и 20% Cr. В другом частном варианте по меньшей мере один тонкий слой на основе никеля и, в частности,слой вышележащего блокирующего покрытия содержит титан предпочтительно в массовых количествах 50% Ni и 50% Ti. К тому же нижележащее блокирующее покрытие и/или вышележащее блокирующее покрытие может содержать по меньшей мере один тонкий слой на основе никеля, присутствующего в виде металла,если подложка, снабженная пакетом тонких слоев не подвергалась термической обработке типа бомбировки и/или закаливания после нанесения пакета, причем этот слой является, по меньшей мере, частично оксидированным, если подложка, снабженная пакетом тонких слоев, подвергалась термической обработке типа бомбировки и/или закаливания после нанесения пакета. Тонкий слой на основе никеля нижележащего блокирующего слоя и/или тонкий слой на основе никеля вышележащего блокирующего покрытия, если он присутствует, предпочтительно находится в прямом контакте с функциональным слоем. Последний слой вышележащего противоотражающего покрытия, наиболее удаленный от подложки,предпочтительно имеет в основе оксид, нанесенный предпочтительно субстехиометрически, и, в частности, имеет в основе титан (TiOx) или на основе смешанного оксида цинка и олова (SnZnOx), возможно другим элементом из расчета максимально 10 мас.%. Пакет может также содержать последний слой (по-английски "overcoat"), т.е. защитный слой. Этот защитный слой предпочтительно имеет физическую толщину от 0,5 до 10 нм. Витраж по изобретению содержит, по меньшей мере, подложку, несущую пакет по изобретению,возможно в сочетании по меньшей мере с одной другой подложкой. Каждая подложка может быть прозрачной или цветной. По меньшей мере одна из подложек может быть из стекла, окрашенного в массе. Выбор типа окрашивания будет зависеть от уровня светопередачи и/или от калориметрического аспекта,требуемых для остекления после окончания его получения. Остекление по изобретению может иметь слоистую структуру, состоящую из комбинации по меньшей мере двух жестких подложек, типа стекла, соединенных по меньшей мере одним слоем из термопластичного листового материала с тем, чтобы образовать структуру типа стекло/пакет тонких слоев/листовые материал(ы)/стекло. Полимер может, в частности, быть на основе поливинилбутирала PVB,этиленвинилацетата EVA, полиэтилентерефталата PET, винилполихлорида PVC. К тому же остекление может иметь структуру типа стекло/пакет тонких слоев/полимерный(ые) листовой(ые) материал(ы). Остекления по изобретению могут выдерживать термическую обработку без ущерба для пакета тонких слоев. Таким образом, они возможно являются выпуклыми и/или закаленными. Остекление может быть выпуклым и/или закаленным, имея в составе только одну подложку, которая снабжена пакетом. В этом случае речь идет об остеклении, называемом "монолитным". В случае,если оно является выпуклым, в частности, в целях получения остекления для автомобилей, пакет тонких слоев находится предпочтительно на поверхности, которая, по меньшей мере, частично не является плоской. Остекление также может быть множественным остеклением, в частности двойным остеклением,при этом, по меньшей мере, подложка, несущая пакет, может быть выпуклой и/или закаленной. В конфигурации множественного остекления пакет предпочтительно располагается так, чтобы быть повернутым в сторону промежуточного газового слоя. В слоистой структуре пакет может находиться в контакте с полимерным листовым материалом. Остекление может также быть тройным, состоящим из трех стеклянных слоев, попарно разделенных газовым слоем. В структуре тройного остекления подложка, несущая пакет, может находиться на поверхности 2 и/или на поверхности 5, если считать, что направление падающего солнечного света пересекает поверхности в порядке увеличения их номера. Если остекление является монолитным или множественным типа двойного остекления, тройного остекления или слоистого остекления, по меньшей мере, подложка, несущая пакет, может быть из выпуклого или закаленного стекла, при этом подложка может быть выпуклой или закаленной до или после нанесения пакета. Если это остекление является двойным остеклением, оно предпочтительно обладает селективностью S1,3, даже S1,4 или S1,5, даже S1,5. Кроме того, изобретение также относится к применению субстрата по изобретению для осуществления двойного остекления, которое обладает селективностью S1,3, даже S1,4 или S1,5, даже S1,5. Подложка по изобретению может, в частности, применяться для получения прозрачного электрода подогреваемого остекления, или электрохромного остекления, или осветительного устройства, или устройства визуализации, или фотогальванической ячейки. Преимущественно настоящее изобретение позволяет, таким образом, получать функциональный однослойный пакет тонких слоев, обладающий в конфигурации множественного остекления и, в частности, двойного остекления, существенной селективностью (S1,35), слабой эмиссией (N3%) и приятным эстетическим внешним видом (TLvis70%, RLvis25%, отраженные нейтральные цвета). Производство функционального однослойного пакета по изобретению является менее дорогостоящим, чем двухслойного функционального пакета, обладающего сходными свойствами. Преимущественные подробности и свойства изобретения демонстрируются следующими неограничивающими примерами, которые иллюстрирует прилагаемая фиг. 1, на которой изображен функциональный однослойный пакет 12 по изобретению, нанесенный на подложку 10, причем функциональный слой снабжен нижележащим блокирующим покрытием и вышележащим блокирующим покрытием и,кроме того, пакет снабжен возможным защитным покрытием, и фиг. 2, которая иллюстрирует реализацию двойного остекления 1 (DGU), состоящего из двух стеклянных слоев, каждый из которых является подложкой 10, 30, и разделенных промежуточным газовым слоем 15. Один из стеклянных слоев, слой, находящийся более всего внутри здания, если смотреть в направлении падения солнечного света, входящего в здание, иллюстрируемого двойной стрелкой, направленной на фигуре слева направо, образует подложку 10, которая покрыта на внутренней поверхности 9, повернутой к промежуточному газовому слою, изолирующим покрытием, состоящим из функционального однослойного пакета 12, описанного ниже (функциональный однослойный пакет, таким образом, находится на внутренней поверхности, называемой "поверхность 3" двойного остекления); внешняя поверхность 11 подложки 10 не имеет пакета тонких слоев. Другой стеклянный слой, подложка 30, не имеет на своей внутренней поверхности 31, повернутой к промежуточному газовому слою, изолирующего покрытия: слой, находящийся более всего снаружи здания, если смотреть в направлении падения солнечного света; его внешняя поверхность 29 (называемая"слой 1") может, например, иметь самоочищающееся покрытие. На этих фигурах соотношения между толщиной разных слоев не соблюдаются строго с тем, чтобы облегчить чтение. К тому же во всех нижеследующих примерах пакет 12 из тонких слоев наносят на подложку 10 из бесцветного натриево-кальциевого стекла толщиной 4 мм (PLANILUX фирмы SAINT-GOBAIN). Кроме того, в этих примерах во всех случаях, когда подложка подвергалась термической обработке,речь шла об отжиге в течение примерно 8 мин при температуре примерно 620 С с последующим охлаждением при температуре окружающей среды (примерно 20 С) с тем, чтобы стимулировать термическую обработку бомбировки или закаливания. Во всех нижеследующих примерах при монтаже двойного остекления пакет тонких слоев накладывается на поверхность 3, т.е. на слой, находящийся более всего снаружи здания, если смотреть в направлении падения солнечного света, входящего в здание; на его поверхность, повернутую к газовому слою,как показано на фиг. 2, имеющего конфигурацию 4-16 (Ar 90%)-4, т.е. состоящего из двух слоев прозрачного стекла, толщиной 4 мм, каждый из которых представляет собой подложку 10, 30, разделенных промежуточным газовым слоем 15, содержащим 90% аргона и 10% воздуха, толщиной 16 мм, причем целое скреплено структурой в виде рамы. Фиг. 1 иллюстрирует структуру функционального однослойного пакета, наложенного на прозрачную стеклянную подложку 10, в которой один функциональный слой 40 расположен между двумя противоотражающими покрытиями, причем нижележащее противоотражающее покрытие 20 находится под функциональным слоем 40 в направлении подложки 10, и вышележащее противоотражающее покрытие 60 наложено над функциональным слоем 40 со стороны, не прилегающей к подложке 10. Каждое из обоих противоотражающих покрытий 20, 60 содержит по меньшей мере один диэлектрический слой 21, 22, 24, 26; 62, 64, 66, 68, 69. Возможно, с одной стороны, функциональный слой 40 может быть наложен на нижележащее блокирующее покрытие 30, находящееся между нижележащим противоотражающим покрытием 20 и функциональным слоем 40, и, с другой стороны, функциональный слой 40 может быть наложен непосредственно на вышележащее блокирующее покрытие 50, находящееся между функциональным слоем 40 и вышележащим противоотражающим покрытием 60. На фиг. 1 нижнее противоотражающее покрытие 20 содержит четыре противоотражающих слоя 21,22, 24 и 26, верхнее противоотражающее покрытие 60 содержит четыре противоотражающих слоя 62, 64,66, 68, и это противоотражающее покрытие 60 заканчивается возможным защитным слоем 69, в частности, на основе оксида, более конкретно с субстехиометрией по кислороду. По изобретению каждое противоотражающее покрытие 20, 60 содержит по меньшей мере один диэлектрический слой с высоким показателем преломления 24, 64, находящийся в контакте или около функционального слоя 40 и, с одной стороны, общая оптическая толщина е 2 диэлектрического слоя с высоким показателем преломления 24 или всех диэлектрических слоев с высоким показателем преломления, который или которые содержатся в нижележащем противоотражающем покрытии 20, составляют от 30 до 75% общей оптической толщины е 20 этого нижележащего противоотражающего покрытия 20 и,с другой стороны, общая оптическая толщина е 6 диэлектрического слоя с высоким показателем преломления 64 или всех диэлектрических слоев с высоким показателем преломления, который или которые содержатся в вышележащем противоотражающем покрытии 60, составляют от 10 до 60% общей оптической толщины е 60 этого нижележащего противоотражающего покрытия 60. К тому же предпочтительно каждое противоотражающее покрытие 20, 60 содержит по меньшей мере один диэлектрический слой с высоким показателем преломления 24, 64, находящийся в контакте или около функционального слоя 40 и, с одной стороны, общая оптическая толщина е 2 диэлектрического слоя с высоким показателем преломления 24 или всех диэлектрических слоев с высоким показателем преломления, который или которые содержатся в нижележащем противоотражающем покрытии 20, составляют от 35 до 55% общей оптической толщины е 20 этого нижележащего противоотражающего покрытия 20 и, с другой стороны, общая оптическая толщина е 6 диэлектрического слоя с высоким показателем преломления 64 или всех диэлектрических слоев с высоким показателем преломления, который или которые содержатся в вышележащем противоотражающем покрытии 60, составляют от 15 до 55% общей оптической толщины е 60 этого нижележащего противоотражающего покрытия 60. Кроме того, предпочтительно отношение Е оптической толщины е 20 в нм нижележащего противоотражающего покрытия 20 к оптической толщине е 60 в нм вышележащего противоотражающего покрытия 60 таково, что 0,4 Е 0,9, даже 0,5 Е 0,8 Сначала осуществлялось цифровое моделирование (нижеследующие примеры 1-3 по изобретению и сравнительные примеры 9-13, которые не относятся к изобретению), затем действительно накладывались два пакета тонких слоев: пример 1 и сравнительный пример 11. В нижеследующей табл. 1 приведены физические толщины в нанометрах каждого из слоев или покрытий из примеров 1-3 и сравнительных примеров 9-13, в табл. 2 обобщаются основные данные, относящиеся к этим примерам, в частности, в отношении оптической толщины, а в табл. 3 приведены основные оптические характеристики этих примеров, полученных путем моделирования. В табл. 1 в колонке указан номер слоя их конфигурации по фиг. 1, а во второй колонке указан наносимый материал. В табл. 2 приведены следующие данные: е 2 и е 6 соответственно обозначают общие оптические толщины диэлектрических слоев с высоким показателем преломления 24, 64 нижележащего противоотражающего покрытия 20 и вышележащего 60(общие оптические толщины диэлектрических слоев с высоким показателем преломления 22, 68 соответственно в сравнительных примерах 13 и 12),е 20 и e60 обозначают соответственно общие оптические толщины нижележащего противоотражающего покрытия 20 и вышележащего 60,% 2 является процентом общей оптической толщины е 2 одного диэлектрического слоя с высоким показателем преломления 24 (одного слоя 21 в сравнительном примере 13) нижележащего противоотражающего покрытия 20 по отношению к общей оптической толщине е 20 этого нижележащего противоотражающего покрытия 20,% 6 является процентом общей оптической толщины е 6 одного диэлектрического слоя с высоким показателем преломления 64 (одного слоя 68 в сравнительном примере 12) вышележащего противоотражающего покрытия 60 по отношению к общей оптической толщине е 60 этого вышележащего противоотражающего покрытия 60,d2 и d6 обозначают физические расстояния между соответственно каждым диэлектрическим слоем с высоким показателем преломления 24, 64 и функциональным слоем 40 (даже физические расстояния между соответственно каждым диэлектрическим слоем с высоким показателем преломления 21, 68 и функциональным слоем 40, соответственно, в сравнительных примерах 13 и 12). В табл. 2 показатель каждого слоя, который рассматривался в отношении вычисления оптических толщин, составляет В табл. 3 оптические свойства подложки, на которой находится пакет, следующие:TLvis, светопередача TL в видимой области в %, измеренные по осветительному прибору D65 2,передаваемые цвета aT и bT в системе LAB, измеренные по осветительному прибору D65 2, сторона подложки, противоположная основной поверхности, на которую нанесен пакет тонких слоев,RCvis, световое отражение в видимой области в %, измеренные по осветительному прибору D65 2,сторона основной поверхности подложки, на которую нанесен пакет тонких слоев,отраженные цвета aRc и bRc в системе LAB, измеренные по осветительному прибору D65 2, сторона подложки, противоположная основной поверхности, на которую нанесен пакет тонких слоев. К тому же в табл. 3 приводится коэффициент g, солнечный фактор, в % (стандарт CEN), рассматриваемый в конфигурации двойного остекления 4-16 (Ar 90%)-4, с пакетом тонких слоев на поверхности 3 и другая подложка, которая представляет собой стандартное бесцветное стекло (PLANILUX фирмыSAINT-GOBAIN), как показано на фиг. 2. Таблица 3 В примере 9 нет слоя с высоким показателем преломления ни в нижележащем противоотражающем покрытии 20 между подложкой и функциональным слоем 40, ни в вышележащем противоотражающем покрытии 60 над функциональным слоем 40. Пакет из этого примера 9 является пригодным, поскольку он имеет приемлемый цвет как при передаче (отрицательный aT, положительный bT и оба имеют относительно низкое значение), так и при отражении со стороны пакета (положительный aRc, отрицательный bRc и оба имеют относительно низкое значение) и поскольку он относится к типу "закаливаемого" или "подлежащего закаливанию", т.к. эти оптические свойства сохраняются во время термической обработки, но он не обладает очень высокой световой передачей, т.к. функциональный слой некорректно противоотражен. Следовательно, световое отражение также является относительно высоким. В примере 10 оба диэлектрических слоя с высоким показателем преломления 24, 64 вводятся в пакет соответственно в нижележащее противоотражающее покрытие 20 и в вышележащее противоотражающее покрытие 60. Однако оба эти слоя являются относительно утолщенными, в частности слои нижележащего противоотражающего покрытия, что делает процесс наложения дорогостоящим и сложным. Светопередача существенно повышается по сравнению с примером 9 и, следовательно, световое отражение очень существенно понижается и солнечный фактор повышается. Однако цвет не является полностью удовлетворительным, в частности, при отражении со стороны пакета: абсолютная величина обоих aRc и bRc является очень высокой, что выражается цветом в красно-фиолетовых тонах. В отношении этого примера 10 отмечается, что пропорция оптической толщины слоя с высоким показателем 24 по отношению к общей оптической толщине нижележащего противоотражающего покрытия 20 является высокой (74%), тогда как, тем не менее, большая часть материала с высоким показателем (сумма слоев 24 и 64) находится в вышележащем противоотражающем покрытии 60 (отношение R меньше 1, в данном случае 0,7). В примере 1 по изобретению, как в примере 10, два диэлектрических слоя с высоким показателем преломления 24, 64 вводятся в пакет соответственно в нижележащее противоотражающее покрытие 20 и вышележащее противоотражающее покрытие 60. Оба эти слоя 24, 64 сохраняются, как в примере 10, около функционального слоя 40, т.к. в обоих случаях один слой (соответственно 26, 62) физической толщины 5 нм вводится между, с одной стороны,слоем с высоким показателем преломления 24 и функциональным слоем 40 и, с другой стороны, функциональным слоем 40 и слоем с высоким показателем преломления 64. Однако эти оба слоя имеют меньшую толщину в случае примера 1, чем в случае примера 10, что делает процесс наложения менее дорогостоящим и более простым: пропорция оптической толщины поглащающего слоя 24, 64 соответственно составляет меньше половины общей оптической толщины нижележащего противоотражающего покрытия 20 и вышележащего противоотражающего покрытия 60(соответственно 47 и 22%). К тому же большая часть материала с высоким показателем преломления не содержится в вышележащем противоотражающем покрытии 60, как в примере 10, а в нижележащем противоотражающем покрытии 20, т.к. отношение R больше 1 (оно составляет 1,4). В этом примере 1 светопередача, конечно, несколько менее высокая, чем в примере 10, но остается совершенно приемлемой и гораздо более высокой, чем в примере 9; световое отражение конечно, несколько более высокое, чем в примере 10, но остается совершенно приемлемым и гораздо менее высоким, чем в примере 9; и неожиданно величина солнечного фактора сохраняется почти идентичной величине из примера 10. Кроме того и особенно цветопередача лучше, чем в примере 10 (абсолютные величины aT и bT меньше) и отраженный цвет также отчетливо лучше (абсолютные величины aRc и bRc меньше). В примере 11 состав пакета идентичен составу из примера 1 кроме того, что промежуточные слои 26 и 62 являются утолщенными, что увеличивает расстояния d2 и d6 (до 14 нм) соответственно между, с одной стороны, диэлектрическим слоем с высоким показателем преломления 24 и функциональным слоем 40 и, с другой стороны, между функциональным слоем 40 и диэлектрическим слоем с высоким показателем преломления 64. Это приводит к понижению светопередачи и повышению светового отражения, а также к понижению солнечного фактора и вызывает к тому же неприемлемый отраженный цвет со стороны пакета(aRc5) и менее благоприятную цветопередачу (bT4). Пример 2 по изобретению иллюстрирует ограничение получения технического результата по изобретению: этот пример 2 идентичен примеру 1 за исключением того, что промежуточные слои 26 и 62 являются утолщенными, что увеличивает расстояния d2 и d6 (до 9 нм), но эти промежуточные слои 26 и 62 имеют меньшую толщину, чем в примере 11. В примере 12 состав пакета идентичен составу из примера 1 за исключением того, что промежуточный слой 62 утолщен, что увеличивает расстояние d6 (до 35,5 нм). Это вызывает большое понижение светопередачи и большое повышение светового отражения, а также понижение солнечного фактора. Пример 3 по изобретению иллюстрирует технический результат с другой структурой пакета: структура с нижележащим блокирующим покрытием 30 и вышележащим блокирующим покрытием 50. Оба слоя с высоким показателем преломления 24, 64 сохраняются, как в примере 1, около функционального слоя 40, т.к. в обоих случаях один слой (соответственно 26, 62) физической толщины, составляющей 5 нм, вводится между, с одной стороны, слоем с высоким показателем преломления 24 и функциональным слоем 40 и, с другой стороны, между функциональным слоем 40 и слоем с высоким показателем преломления 64, если не учитывать толщину блокирующего покрытия 30, 50. Эти оба слоя с высоким показателем преломления 24, 64 наложены на оптические толщины, сходные с толщинами из примера 1 и, как в примере 1, пропорция оптической толщины поглащающего слоя 24, 64 соответственно составляет меньше половины общей оптической толщины нижележащего противоотражающего покрытия 20 и вышележащего противоотражающего покрытия 60 (соответственно 37 и 20%). К тому же, как в примере 1, большая часть материала с высоким показателем преломления содержится в нижележащем противоотражающем покрытии 20, т.к. отношение R больше 1 (оно даже составляет 1,5). При такой структуре пакета светопередача существенно больше, чем в примере 1, световое отражение существенно меньше, чем в примере 1, и солнечный фактор существенно повышен, главным образом за счет того, что слой серебра является более тонким, откуда также повышенная эмиссионная способность. Цвет как при передаче, так и при отражении со стороны пакета является совершенно приемлемым. Для лучшего понимания изобретения предлагается пример 13, основанный на примере 3. В этом случае оба расстояния d2 и d6 очень существенно увеличены, т.к. слой с высоким показателем нижележащего противоотражающего покрытия 20 (слой под номером 21) наложен непосредственно на подложку и в сумме физическая толщина 24 нм материала находится между этим слоем и функциональным слоем 40 (не учитывая толщину нижележащего блокирующего покрытия 30) и слой с высоким показателем 64 вышележащего противоотражающего покрытия 60 наложен непосредственно на промежуточный слой с физической толщиной 14 нм (не учитывая толщину вышележащего противоотражающего покрытия 50). Оба эти слоя с высоким показателем преломления 21, 64 наложены на оптические толщины, сходные с толщинами из примера 3, и, как в примере 3, пропорция оптической толщины поглащающего слоя 21, 64 соответственно составляет меньше половины общей оптической толщины нижележащего противоотражающего покрытия 20 и вышележащего противоотражающего покрытия 60 (соответственно 37 и 20%). В табл. 3 показано, что, несмотря на то, что по сравнению с примером 3 светопередача и световое отражение сохранены, однако отражаемый цвет в этом примере 13 является неприемлемым, т.к. абсолютные величины aRc и bRc являются слишком высокими. Пример 1 и сравнительный пример 11 действительно являлись объектом оценки при нанесении на подложку пакетов, соответствующих тем, которые представлены в табл. 1. В этих примерах условия нанесения слоев таковы. Таблица 4 Свойства сопротивления, оптические и энергетические свойства в этих примерах приведены в нижеследующей табл. 5. В этих примерах свойства подложки, покрытой пакетом, следующие:R обозначает сопротивление на квадрат пакета в омах на квадрат;TL обозначает светопередачу в видимой области в % подложки, на которую нанесен пакет, измеренную по осветительному прибору D65 2,aT и bT обозначают передаваемые цвета а и b в системе LAB, измеренные по осветительному прибору D65 2,RC обозначает световое отражение в видимой области в %, измеренное по осветительному приборуD65 2, сторона подложки, на которую нанесен пакет тонких слоев,aRc и bRc обозначают отражаемые цвета а и b в системе LAB, измеренные по осветительному прибору D65 2, сторона подложки с покрытием,Rg обозначает световое отражение в видимой области в %, измеренное по осветительному приборуD65 2, сторона подложки без покрытия;ag и bg обозначают отражаемые цвета а и b в системе LAB, измеренные по осветительному прибору D65 2, сторона подложки без покрытия. Как указано выше, коэффициент g, солнечный фактор, в % (стандарт CEN) рассматривается в конфигурации двойного остеклкния (Ar 90%)-4, с пакетом тонких слоев на поверхности 3 и другой подложкой, которая представляет собой стандартное бесцветное стекло (PLANILUX фирмы SAINT-GOBAIN),как показано на фиг. 2. Сравнивая оптические и энергетические свойства в табл. 5, приведенной выше, с оптическими свойствами в табл. 3, констатируют хорошее соответствие с точки зрения расхождений в примерах 1 и 11. Оптические свойства, полученные путем нанесения пакетов, не являются идентичными оптическим свойствам моделей, приведенным в табл. 3, т.к. речь идет о тестовых пакетах, не полностью оптимизированных, в частности, в отношении толщины действительно нанесенного функционального металлического слоя. Пакет из примера 1 представляет собой пакет, закаливаемый по изобретению, т.к. изменение светопроводимости в видимой области при термической обработке меньше 5 и даже меньше 3. Таким образом, трудно отличить подложки из примера 1, подвергшиеся термической обработке, от соответствующих подложек из того же примера, не подвергшихся термической обработке, если они находятся рядом. Кроме того, механическое сопротивление пакета по изобретению является очень удовлетворительным за счет присутствия защитного слоя 69. К тому же общая химическая устойчивость этого пакета из примера 1 является в целом удовлетворительной. Применение одного (и a fortiori нескольких) слоя(ев) на основе Si:Zn, которое известно из патентной заявки ЕР 1656328 А 2, позволяет, кроме того, наносить один или несколько слоев с высоким показателем преломления, о которых идет речь, быстрее и позволяет, кроме того, получать очень хорошую способность к закаливанию, в частности, в связи с очень хорошей совместимостью слоя этого вида с близлежащими слоями оксидов или нитридов. В связи со значительной толщиной слоя серебра (и, следовательно, с полученным низким сопротивлением на квадрат), а также с хорошими оптическими свойствами (в частности, светопередачей в видимой области) можно, к тому же, использовать подложку с пакетом по изобретению для получения прозрачной электродной подложки. Эта прозрачная электродная подложка может быть пригодна для органического электролюминисцентного устройства, в частности, путем замены слоя 66 из нитрида кремния из примера 1 проводящим слоем (в частности, с сопротивлением меньше 1 Омсм) и более конкретно слоем на основе оксида. Этот слой может, например, быть выполнен из оксида олова или на основе оксида цинка, возможно легированного Al или Ga, или на основе смешанного оксида и, в частности, оксида индия и олова ITO, оксида индия и цинка IZO, оксида олова и цинка SnZn, возможно легированного (например, Sb, F). Это органическое электролюминисцентное устройство может использоваться для получения осветительного устройства или устройства визуализации (экран). Главным образом, прозрачная электродная подложка может быть пригодной для нагревающего остекления, для любого электрохромного остекления, любого экрана для визуализации или фотогальванической ячейки (или панели) и, в частности, для задней поверхности прозрачной фотогальванической ячейки. Настоящее изобретение описано выше в качестве примера. Специалист может осуществить разные варианты изобретения, не выходя за рамки патента, которые определены в формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Остекление с покрытием (10), где покрытие является пакетом тонких слоев, содержащим металлический функциональный слой (40) с отражающими свойствами в инфракрасном диапазоне и/или в области солнечного излучения, в частности, на основе серебра или металлического сплава, содержащего серебро, и две группы противоотражающих слоев (20, 60), причем каждая из указанных групп содержит по меньшей мере два диэлектрических слоя (22, 24, 26; 62, 64, 66, 68), при этом указанный функциональный слой (40) находится между двумя указанными группами (20, 60), отличающееся тем, что каждая группа противоотражающих слоев (20, 60) содержит по меньшей мере один диэлектрический слой с высоким показателем преломления (24, 64), равным или больше 2,2 для длины волны 550 нм, который находится в контакте или отделен от функционального слоя (40), причем физическая толщина слоя или всех слоев, расположенных между слоем с высоким показателем преломления и функциональным металлическим слоем, не превышает 10 нм, общая оптическая толщина е 2 диэлектрического слоя с высоким показателем преломления (24) или всех диэлектрических слоев с высоким показателем преломления,который или которые расположены в нижележащей группе противоотражающих слоев (20), составляет от 30 до 75% общей оптической толщины е 20 этой нижележащей группы противоотражающих слоев (20),а общая оптическая толщина е 6 диэлектрического слоя с высоким показателем преломления (64) или всех диэлектрических слоев с высоким показателем преломления, который или которые расположены в вышележащей группе противоотражающих слоев (60), составляет от 10 до 60% общей оптической толщины е 60 этой вышележащей группы противоотражающих слоев (60). 2. Остекление с покрытием (10) по п.1, отличающееся тем, что отношение е 2 к е 6 удовлетворяет следующему выражению: 1,1 е 2/е 65, предпочтительно 1,2 е 2/е 64. 3. Остекление с покрытием (10) по п.1 или 2, отличающееся тем, что материал, из которого состоит каждый диэлектрический слой с высоким показателем преломления (24, 64), выбран из оксида титана,оксида ниобия, нитрида кремния, легированного цирконием, или нитрида кремния, легированного как цирконием, так и алюминием. 4. Остекление с покрытием (10) по любому из пп.1-3, отличающееся тем, что отношение е 20 к е 60 удовлетворяет следующему выражению: 0,4 е 20/е 600,9, предпочтительно 0,5 е 20/е 600,8. 5. Остекление с покрытием (10) по любому из пп.1-4, отличающееся тем, что указанные нижележащая группа противоотражающих слоев (20) и вышележащая группа противоотражающих слоев (60) содержат по меньшей мере по одному диэлектрическому слою (22, 66) на основе нитрида кремния или на основе нитрида кремния, легированного алюминием. 6. Остекление с покрытием (10) по любому из пп.1-5, отличающееся тем, что слой нижележащей группы противоотражающих слоев (20), который наиболее удален от подложки, является смачивающим слоем (26) на основе оксида, в частности на основе оксида цинка или на основе оксида цинка, легированного алюминием. 7. Остекление с покрытием (10) по любому из пп.1-6, отличающееся тем, что нижележащая группа противоотражающих слоев (20) содержит по меньшей мере один диэлектрический слой (22) на основе нитрида, в частности нитрида кремния или нитрида кремния, легированного алюминием, и по меньшей мере один некристаллический шлифованный слой (24) из смешанного оксида, причем указанный шлифованный слой (24) находится в контакте с кристаллическим вышележащим смачивающим слоем (26). 8. Остекление с покрытием (10) по любому из пп.1-7, отличающееся тем, что слой вышележащей группы противоотражающих слоев (60), наиболее удаленный от подложки, имеет в основе оксид, нанесенный предпочтительно субстехиометрически, в частности оксид титана (TiOx) или смешанный оксид цинка и олова (SnZnOx). 9. Остекление с покрытием (10) по любому из пп.1-8, отличающееся тем, что содержит нижележащий блокирующий слой (30), расположенный между нижележащей группой противоотражающих слоев(20) и функциональным слоем (40), который находится непосредственно на нем. 10. Остекление c покрытием (10) по любому из пп.1-9, отличающееся тем, что содержит вышележащий блокирующий слой (50), расположенный между функциональным слоем (40) и вышележащей группой противоотражающих слоев (60), причем функциональный слой (40) расположен непосредственно под ним. 11. Панель (1) остекления, содержащая по меньшей мере одно остекление с покрытием (10) по любому из пп.1-10. 12. Панель остекления (1) по п.11, отличающаяся тем, что выполнена в виде двойного остекления или тройного остекления или слоистого остекления, причем по меньшей мере одно остекление с покрытием (10) является выпуклым и/или закаленным. 13. Панель остекления (1) по п.11 или 12, отличающаяся тем, что выполнена в виде двойного остекления, которое обладает селективностью S1,3, предпочтительно S1,4, более предпочтительно S1,5. 14. Применение остекления с покрытием по любому из пп.1-10 в качестве прозрачного электрода в подогреваемом остеклении, электрохромном остеклении, осветительном устройстве, устройстве визуализации или фотогальванической панели.
