Отрезное передаточное устройство периодического действия

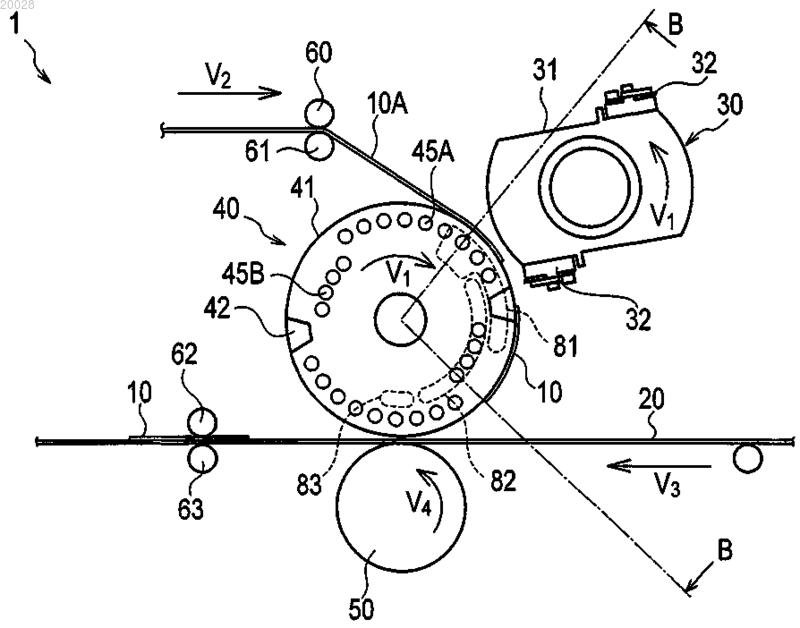

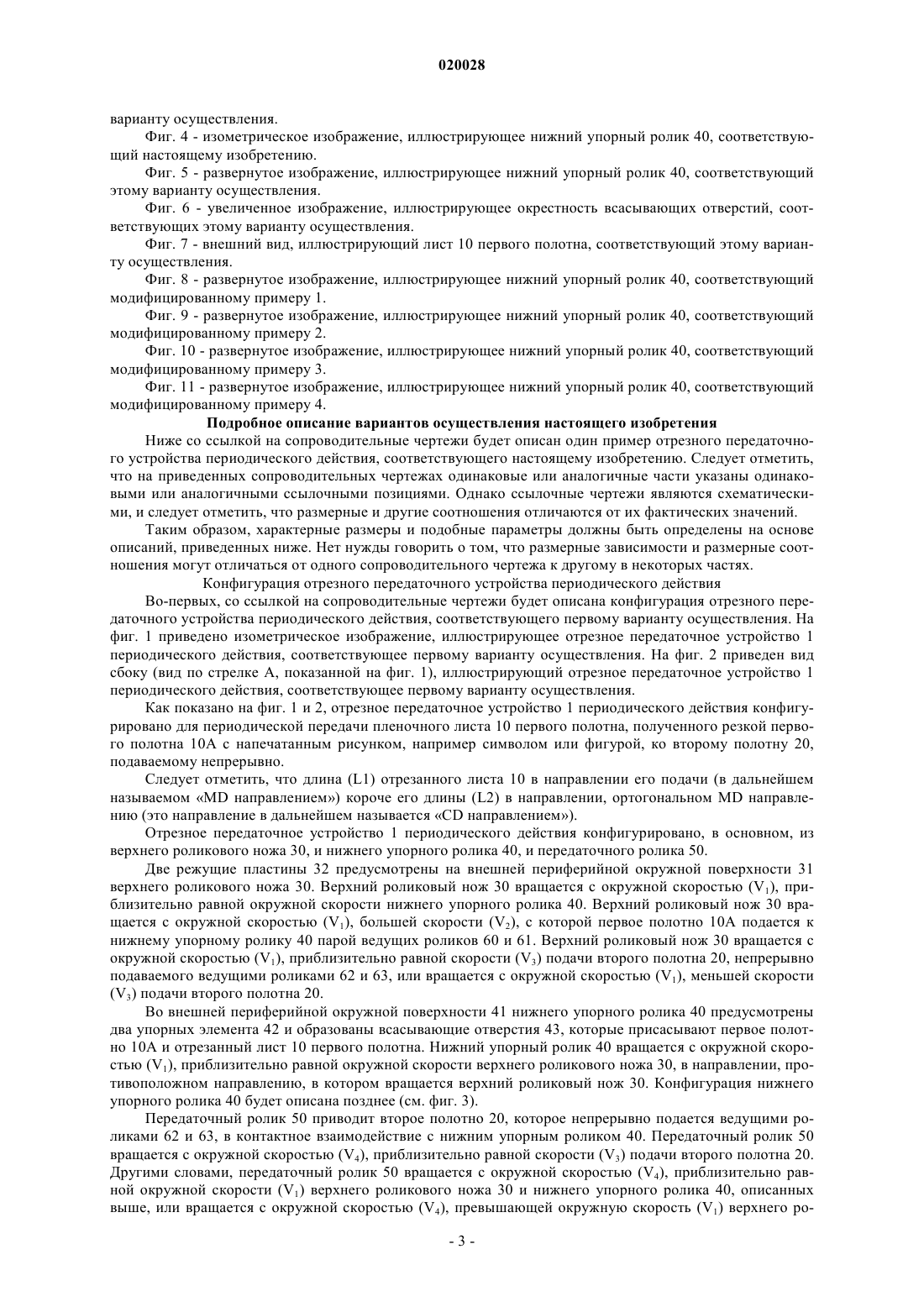

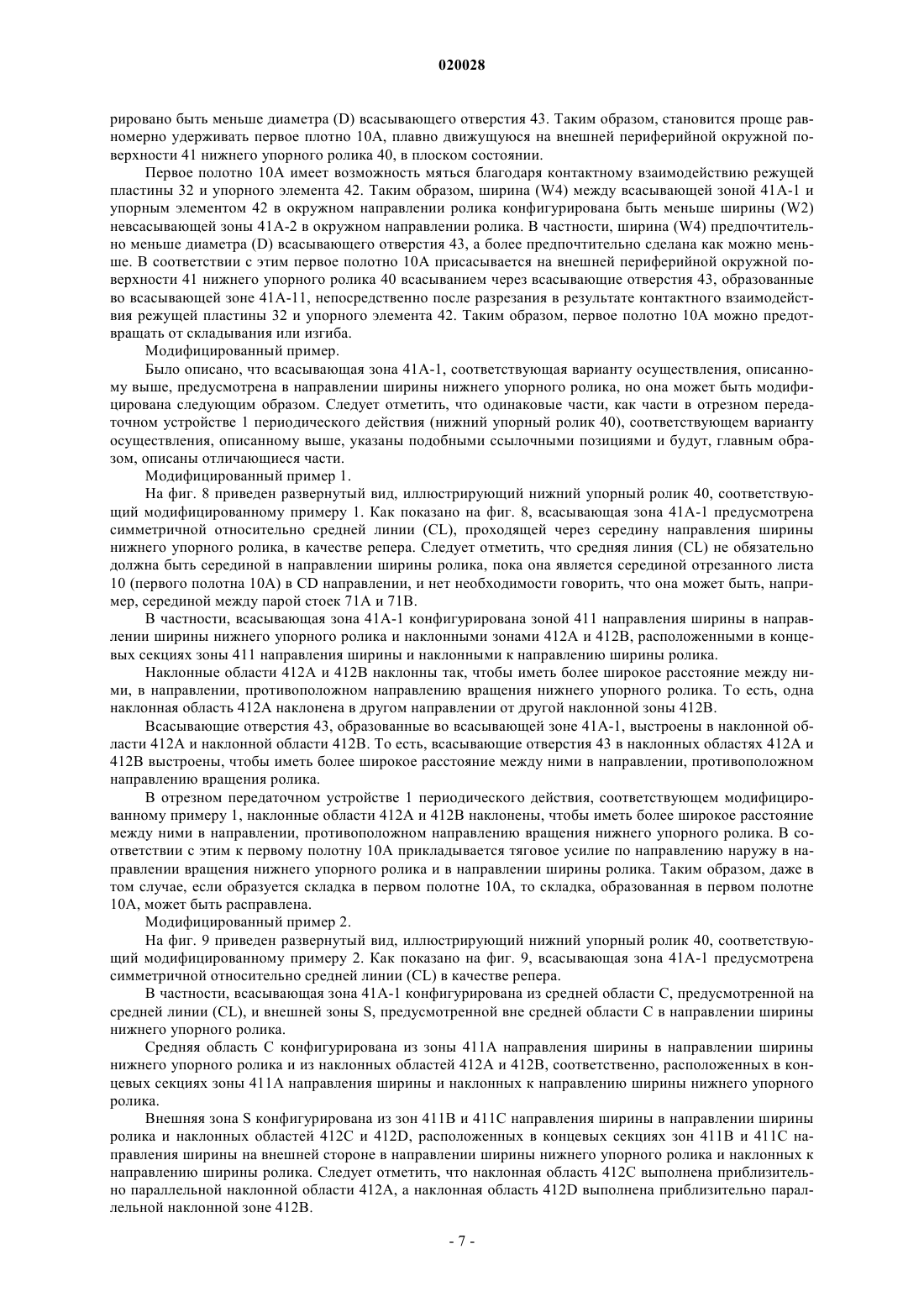

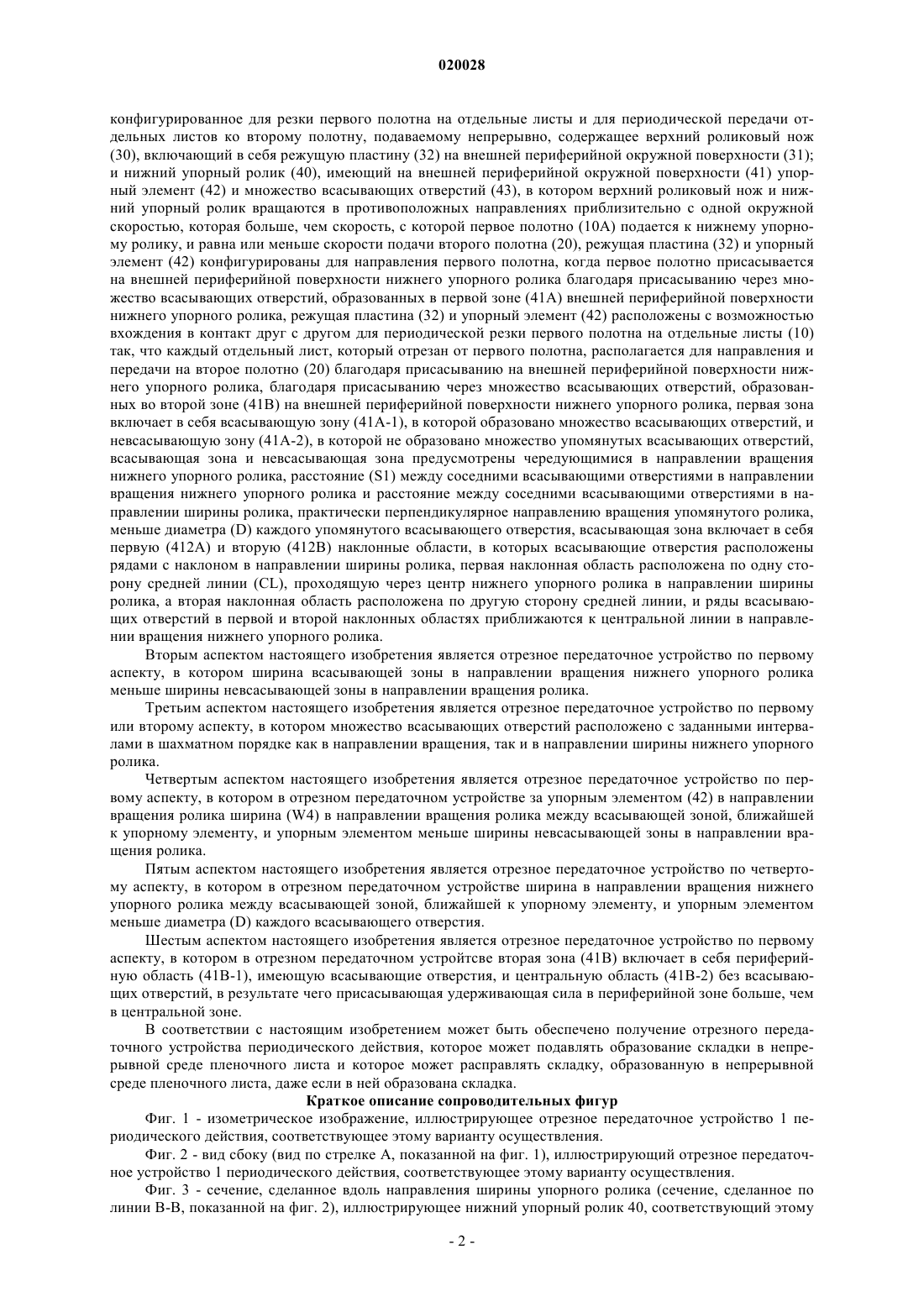

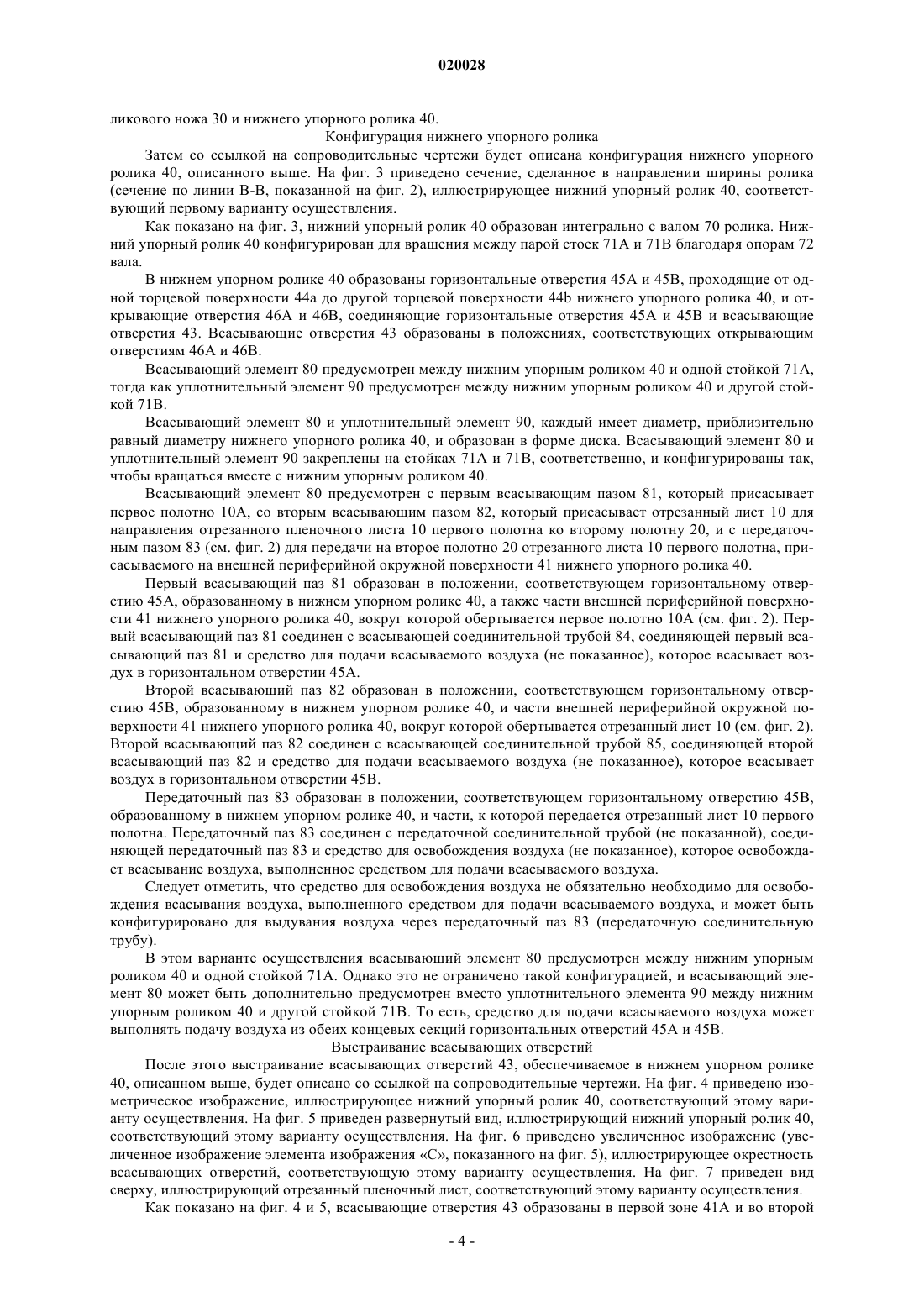

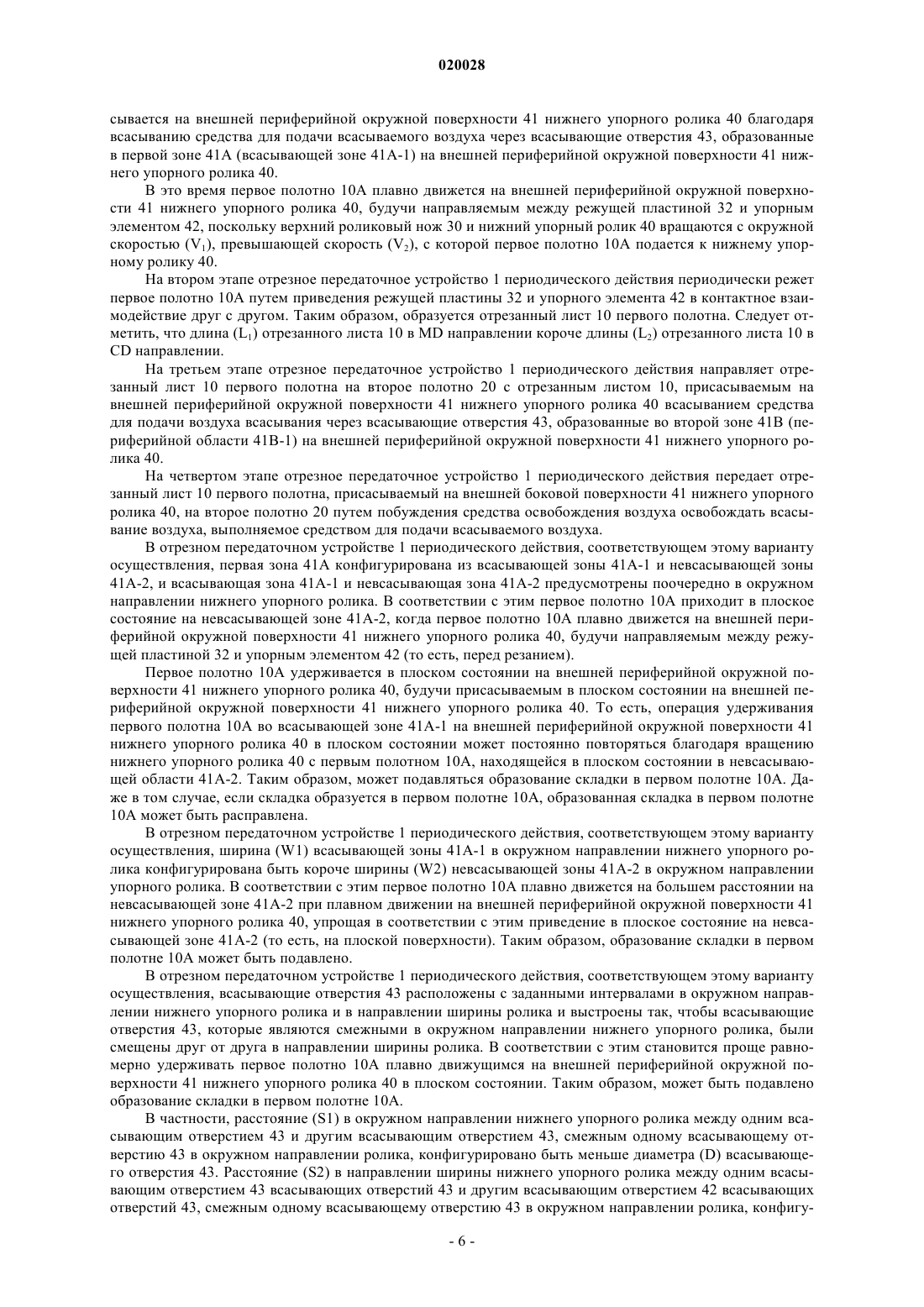

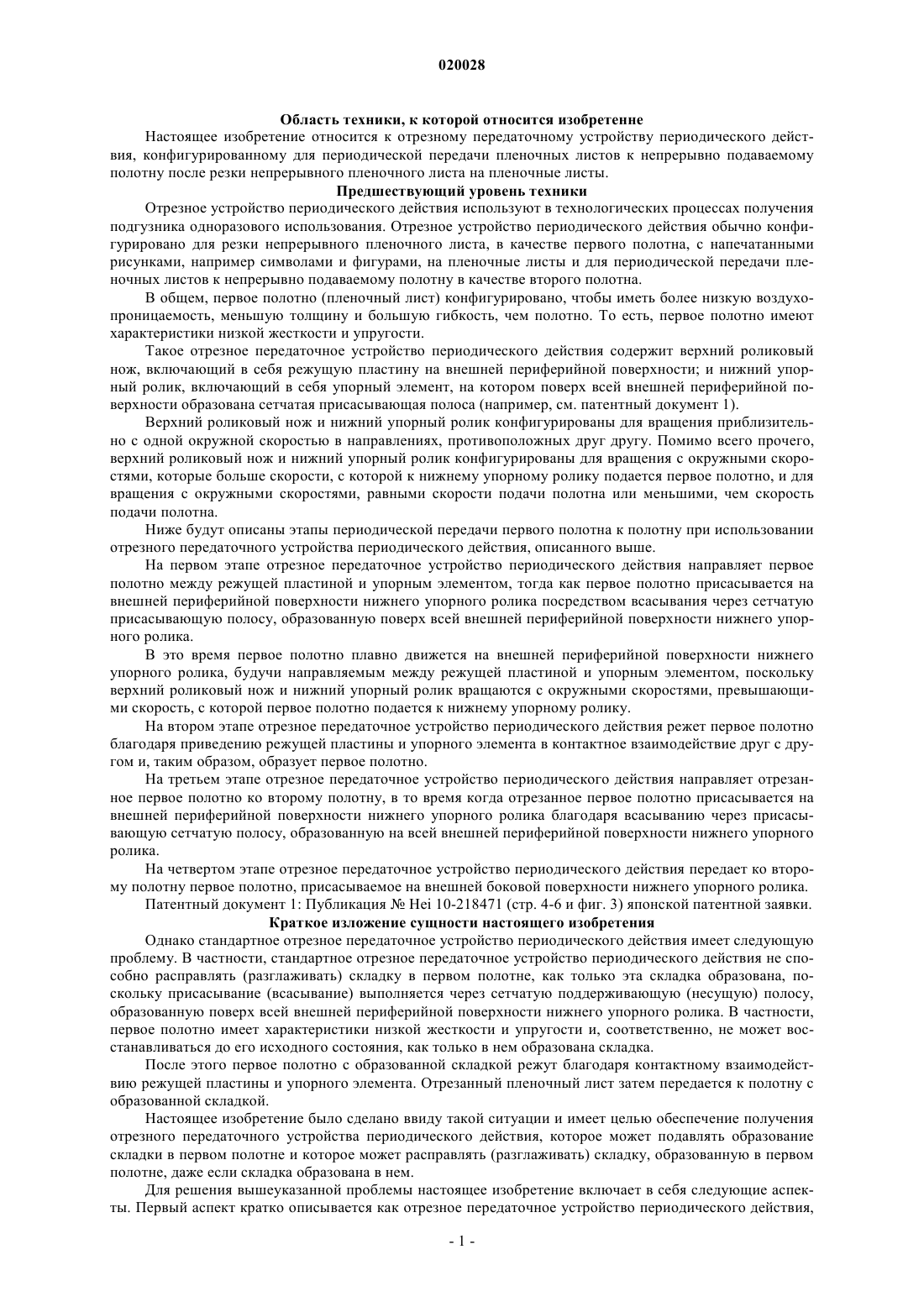

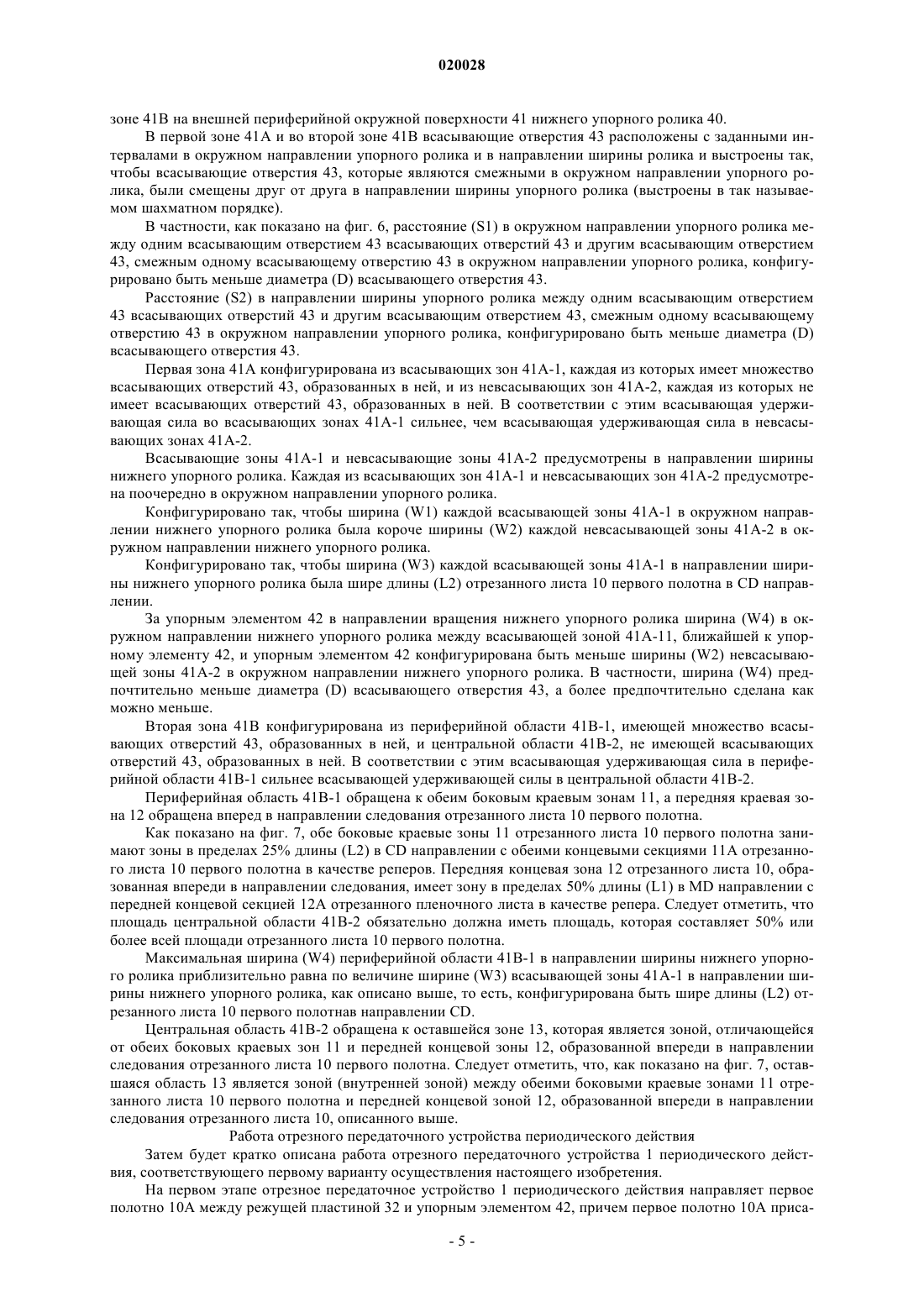

ОТРЕЗНОЕ ПЕРЕДАТОЧНОЕ УСТРОЙСТВО ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ Отрезное передаточное устройство периодического действия, конфигурированное для резки первого полотна (10 А) на отдельные листы (10) и их подачи ко второму полотну (20), подаваемому непрерывно, содержит верхний роликовый нож (30), включающий в себя режущую пластину (32) на внешней периферийной окружной поверхности (31); и нижний упорный ролик (40), имеющий на внешней периферийной окружной поверхности (41) упорный элемент (42) и множество всасывающих отверстий (43). Режущая пластина (32) и упорный элемент (42) конфигурированы для направления первого полотна, когда первое полотно присасывается на внешней периферийной поверхности нижнего упорного ролика, благодаря присасыванию через множество всасывающих отверстий, образованных в первой зоне (41 А) внешней периферийной поверхности нижнего упорного ролика. Режущая пластина (32) и упорный элемент (42) расположены с возможностью вхождения в контакт друг с другом для периодической резки первого полотна на отдельные листы(10). Первая зона имеет всасывающую зону (41 А-1), в которой образовано множество всасывающих отверстий, и невсасывающую зону (41 А-2). Эти зоны предусмотрены чередующимися в направлении вращения нижнего упорного ролика. Область техники, к которой относится изобретенне Настоящее изобретение относится к отрезному передаточному устройству периодического действия, конфигурированному для периодической передачи пленочных листов к непрерывно подаваемому полотну после резки непрерывного пленочного листа на пленочные листы. Предшествующий уровень техники Отрезное устройство периодического действия используют в технологических процессах получения подгузника одноразового использования. Отрезное устройство периодического действия обычно конфигурировано для резки непрерывного пленочного листа, в качестве первого полотна, с напечатанными рисунками, например символами и фигурами, на пленочные листы и для периодической передачи пленочных листов к непрерывно подаваемому полотну в качестве второго полотна. В общем, первое полотно (пленочный лист) конфигурировано, чтобы иметь более низкую воздухопроницаемость, меньшую толщину и большую гибкость, чем полотно. То есть, первое полотно имеют характеристики низкой жесткости и упругости. Такое отрезное передаточное устройство периодического действия содержит верхний роликовый нож, включающий в себя режущую пластину на внешней периферийной поверхности; и нижний упорный ролик, включающий в себя упорный элемент, на котором поверх всей внешней периферийной поверхности образована сетчатая присасывающая полоса (например, см. патентный документ 1). Верхний роликовый нож и нижний упорный ролик конфигурированы для вращения приблизительно с одной окружной скоростью в направлениях, противоположных друг другу. Помимо всего прочего,верхний роликовый нож и нижний упорный ролик конфигурированы для вращения с окружными скоростями, которые больше скорости, с которой к нижнему упорному ролику подается первое полотно, и для вращения с окружными скоростями, равными скорости подачи полотна или меньшими, чем скорость подачи полотна. Ниже будут описаны этапы периодической передачи первого полотна к полотну при использовании отрезного передаточного устройства периодического действия, описанного выше. На первом этапе отрезное передаточное устройство периодического действия направляет первое полотно между режущей пластиной и упорным элементом, тогда как первое полотно присасывается на внешней периферийной поверхности нижнего упорного ролика посредством всасывания через сетчатую присасывающую полосу, образованную поверх всей внешней периферийной поверхности нижнего упорного ролика. В это время первое полотно плавно движется на внешней периферийной поверхности нижнего упорного ролика, будучи направляемым между режущей пластиной и упорным элементом, поскольку верхний роликовый нож и нижний упорный ролик вращаются с окружными скоростями, превышающими скорость, с которой первое полотно подается к нижнему упорному ролику. На втором этапе отрезное передаточное устройство периодического действия режет первое полотно благодаря приведению режущей пластины и упорного элемента в контактное взаимодействие друг с другом и, таким образом, образует первое полотно. На третьем этапе отрезное передаточное устройство периодического действия направляет отрезанное первое полотно ко второму полотну, в то время когда отрезанное первое полотно присасывается на внешней периферийной поверхности нижнего упорного ролика благодаря всасыванию через присасывающую сетчатую полосу, образованную на всей внешней периферийной поверхности нижнего упорного ролика. На четвертом этапе отрезное передаточное устройство периодического действия передает ко второму полотну первое полотно, присасываемое на внешней боковой поверхности нижнего упорного ролика. Патентный документ 1: ПубликацияHei 10-218471 (стр. 4-6 и фиг. 3) японской патентной заявки. Краткое изложение сущности настоящего изобретения Однако стандартное отрезное передаточное устройство периодического действия имеет следующую проблему. В частности, стандартное отрезное передаточное устройство периодического действия не способно расправлять (разглаживать) складку в первом полотне, как только эта складка образована, поскольку присасывание (всасывание) выполняется через сетчатую поддерживающую (несущую) полосу,образованную поверх всей внешней периферийной поверхности нижнего упорного ролика. В частности,первое полотно имеет характеристики низкой жесткости и упругости и, соответственно, не может восстанавливаться до его исходного состояния, как только в нем образована складка. После этого первое полотно с образованной складкой режут благодаря контактному взаимодействию режущей пластины и упорного элемента. Отрезанный пленочный лист затем передается к полотну с образованной складкой. Настоящее изобретение было сделано ввиду такой ситуации и имеет целью обеспечение получения отрезного передаточного устройства периодического действия, которое может подавлять образование складки в первом полотне и которое может расправлять (разглаживать) складку, образованную в первом полотне, даже если складка образована в нем. Для решения вышеуказанной проблемы настоящее изобретение включает в себя следующие аспекты. Первый аспект кратко описывается как отрезное передаточное устройство периодического действия,-1 020028 конфигурированное для резки первого полотна на отдельные листы и для периодической передачи отдельных листов ко второму полотну, подаваемому непрерывно, содержащее верхний роликовый нож(30), включающий в себя режущую пластину (32) на внешней периферийной окружной поверхности (31); и нижний упорный ролик (40), имеющий на внешней периферийной окружной поверхности (41) упорный элемент (42) и множество всасывающих отверстий (43), в котором верхний роликовый нож и нижний упорный ролик вращаются в противоположных направлениях приблизительно с одной окружной скоростью, которая больше, чем скорость, с которой первое полотно (10 А) подается к нижнему упорному ролику, и равна или меньше скорости подачи второго полотна (20), режущая пластина (32) и упорный элемент (42) конфигурированы для направления первого полотна, когда первое полотно присасывается на внешней периферийной поверхности нижнего упорного ролика благодаря присасыванию через множество всасывающих отверстий, образованных в первой зоне (41 А) внешней периферийной поверхности нижнего упорного ролика, режущая пластина (32) и упорный элемент (42) расположены с возможностью вхождения в контакт друг с другом для периодической резки первого полотна на отдельные листы (10) так, что каждый отдельный лист, который отрезан от первого полотна, располагается для направления и передачи на второе полотно (20) благодаря присасыванию на внешней периферийной поверхности нижнего упорного ролика, благодаря присасыванию через множество всасывающих отверстий, образованных во второй зоне (41 В) на внешней периферийной поверхности нижнего упорного ролика, первая зона включает в себя всасывающую зону (41 А-1), в которой образовано множество всасывающих отверстий, и невсасывающую зону (41 А-2), в которой не образовано множество упомянутых всасывающих отверстий,всасывающая зона и невсасывающая зона предусмотрены чередующимися в направлении вращения нижнего упорного ролика, расстояние (S1) между соседними всасывающими отверстиями в направлении вращения нижнего упорного ролика и расстояние между соседними всасывающими отверстиями в направлении ширины ролика, практически перпендикулярное направлению вращения упомянутого ролика,меньше диаметра (D) каждого упомянутого всасывающего отверстия, всасывающая зона включает в себя первую (412 А) и вторую (412 В) наклонные области, в которых всасывающие отверстия расположены рядами с наклоном в направлении ширины ролика, первая наклонная область расположена по одну сторону средней линии (CL), проходящую через центр нижнего упорного ролика в направлении ширины ролика, а вторая наклонная область расположена по другую сторону средней линии, и ряды всасывающих отверстий в первой и второй наклонных областях приближаются к центральной линии в направлении вращения нижнего упорного ролика. Вторым аспектом настоящего изобретения является отрезное передаточное устройство по первому аспекту, в котором ширина всасывающей зоны в направлении вращения нижнего упорного ролика меньше ширины невсасывающей зоны в направлении вращения ролика. Третьим аспектом настоящего изобретения является отрезное передаточное устройство по первому или второму аспекту, в котором множество всасывающих отверстий расположено с заданными интервалами в шахматном порядке как в направлении вращения, так и в направлении ширины нижнего упорного ролика. Четвертым аспектом настоящего изобретения является отрезное передаточное устройство по первому аспекту, в котором в отрезном передаточном устройстве за упорным элементом (42) в направлении вращения ролика ширина (W4) в направлении вращения ролика между всасывающей зоной, ближайшей к упорному элементу, и упорным элементом меньше ширины невсасывающей зоны в направлении вращения ролика. Пятым аспектом настоящего изобретения является отрезное передаточное устройство по четвертому аспекту, в котором в отрезном передаточном устройстве ширина в направлении вращения нижнего упорного ролика между всасывающей зоной, ближайшей к упорному элементу, и упорным элементом меньше диаметра (D) каждого всасывающего отверстия. Шестым аспектом настоящего изобретения является отрезное передаточное устройство по первому аспекту, в котором в отрезном передаточном устройтсве вторая зона (41 В) включает в себя периферийную область (41 В-1), имеющую всасывающие отверстия, и центральную область (41 В-2) без всасывающих отверстий, в результате чего присасывающая удерживающая сила в периферийной зоне больше, чем в центральной зоне. В соответствии с настоящим изобретением может быть обеспечено получение отрезного передаточного устройства периодического действия, которое может подавлять образование складки в непрерывной среде пленочного листа и которое может расправлять складку, образованную в непрерывной среде пленочного листа, даже если в ней образована складка. Краткое описание сопроводительных фигур Фиг. 1 - изометрическое изображение, иллюстрирующее отрезное передаточное устройство 1 периодического действия, соответствующее этому варианту осуществления. Фиг. 2 - вид сбоку (вид по стрелке А, показанной на фиг. 1), иллюстрирующий отрезное передаточное устройство 1 периодического действия, соответствующее этому варианту осуществления. Фиг. 3 - сечение, сделанное вдоль направления ширины упорного ролика (сечение, сделанное по линии В-В, показанной на фиг. 2), иллюстрирующее нижний упорный ролик 40, соответствующий этому варианту осуществления. Фиг. 4 - изометрическое изображение, иллюстрирующее нижний упорный ролик 40, соответствующий настоящему изобретению. Фиг. 5 - развернутое изображение, иллюстрирующее нижний упорный ролик 40, соответствующий этому варианту осуществления. Фиг. 6 - увеличенное изображение, иллюстрирующее окрестность всасывающих отверстий, соответствующих этому варианту осуществления. Фиг. 7 - внешний вид, иллюстрирующий лист 10 первого полотна, соответствующий этому варианту осуществления. Фиг. 8 - развернутое изображение, иллюстрирующее нижний упорный ролик 40, соответствующий модифицированному примеру 1. Фиг. 9 - развернутое изображение, иллюстрирующее нижний упорный ролик 40, соответствующий модифицированному примеру 2. Фиг. 10 - развернутое изображение, иллюстрирующее нижний упорный ролик 40, соответствующий модифицированному примеру 3. Фиг. 11 - развернутое изображение, иллюстрирующее нижний упорный ролик 40, соответствующий модифицированному примеру 4. Подробное описание вариантов осуществления настоящего изобретения Ниже со ссылкой на сопроводительные чертежи будет описан один пример отрезного передаточного устройства периодического действия, соответствующего настоящему изобретению. Следует отметить,что на приведенных сопроводительных чертежах одинаковые или аналогичные части указаны одинаковыми или аналогичными ссылочными позициями. Однако ссылочные чертежи являются схематическими, и следует отметить, что размерные и другие соотношения отличаются от их фактических значений. Таким образом, характерные размеры и подобные параметры должны быть определены на основе описаний, приведенных ниже. Нет нужды говорить о том, что размерные зависимости и размерные соотношения могут отличаться от одного сопроводительного чертежа к другому в некоторых частях. Конфигурация отрезного передаточного устройства периодического действия Во-первых, со ссылкой на сопроводительные чертежи будет описана конфигурация отрезного передаточного устройства периодического действия, соответствующего первому варианту осуществления. На фиг. 1 приведено изометрическое изображение, иллюстрирующее отрезное передаточное устройство 1 периодического действия, соответствующее первому варианту осуществления. На фиг. 2 приведен вид сбоку (вид по стрелке А, показанной на фиг. 1), иллюстрирующий отрезное передаточное устройство 1 периодического действия, соответствующее первому варианту осуществления. Как показано на фиг. 1 и 2, отрезное передаточное устройство 1 периодического действия конфигурировано для периодической передачи пленочного листа 10 первого полотна, полученного резкой первого полотна 10 А с напечатанным рисунком, например символом или фигурой, ко второму полотну 20,подаваемому непрерывно. Следует отметить, что длина (L1) отрезанного листа 10 в направлении его подачи (в дальнейшем называемом MD направлением) короче его длины (L2) в направлении, ортогональном MD направлению (это направление в дальнейшем называется CD направлением). Отрезное передаточное устройство 1 периодического действия конфигурировано, в основном, из верхнего роликового ножа 30, и нижнего упорного ролика 40, и передаточного ролика 50. Две режущие пластины 32 предусмотрены на внешней периферийной окружной поверхности 31 верхнего роликового ножа 30. Верхний роликовый нож 30 вращается с окружной скоростью (V1), приблизительно равной окружной скорости нижнего упорного ролика 40. Верхний роликовый нож 30 вращается с окружной скоростью (V1), большей скорости (V2), с которой первое полотно 10 А подается к нижнему упорному ролику 40 парой ведущих роликов 60 и 61. Верхний роликовый нож 30 вращается с окружной скоростью (V1), приблизительно равной скорости (V3) подачи второго полотна 20, непрерывно подаваемого ведущими роликами 62 и 63, или вращается с окружной скоростью (V1), меньшей скорости(V3) подачи второго полотна 20. Во внешней периферийной окружной поверхности 41 нижнего упорного ролика 40 предусмотрены два упорных элемента 42 и образованы всасывающие отверстия 43, которые присасывают первое полотно 10 А и отрезанный лист 10 первого полотна. Нижний упорный ролик 40 вращается с окружной скоростью (V1), приблизительно равной окружной скорости верхнего роликового ножа 30, в направлении, противоположном направлению, в котором вращается верхний роликовый нож 30. Конфигурация нижнего упорного ролика 40 будет описана позднее (см. фиг. 3). Передаточный ролик 50 приводит второе полотно 20, которое непрерывно подается ведущими роликами 62 и 63, в контактное взаимодействие с нижним упорным роликом 40. Передаточный ролик 50 вращается с окружной скоростью (V4), приблизительно равной скорости (V3) подачи второго полотна 20. Другими словами, передаточный ролик 50 вращается с окружной скоростью (V4), приблизительно равной окружной скорости (V1) верхнего роликового ножа 30 и нижнего упорного ролика 40, описанных выше, или вращается с окружной скоростью (V4), превышающей окружную скорость (V1) верхнего ро-3 020028 ликового ножа 30 и нижнего упорного ролика 40. Конфигурация нижнего упорного ролика Затем со ссылкой на сопроводительные чертежи будет описана конфигурация нижнего упорного ролика 40, описанного выше. На фиг. 3 приведено сечение, сделанное в направлении ширины ролика(сечение по линии В-В, показанной на фиг. 2), иллюстрирующее нижний упорный ролик 40, соответствующий первому варианту осуществления. Как показано на фиг. 3, нижний упорный ролик 40 образован интегрально с валом 70 ролика. Нижний упорный ролик 40 конфигурирован для вращения между парой стоек 71 А и 71 В благодаря опорам 72 вала. В нижнем упорном ролике 40 образованы горизонтальные отверстия 45 А и 45 В, проходящие от одной торцевой поверхности 44 а до другой торцевой поверхности 44b нижнего упорного ролика 40, и открывающие отверстия 46 А и 46 В, соединяющие горизонтальные отверстия 45 А и 45 В и всасывающие отверстия 43. Всасывающие отверстия 43 образованы в положениях, соответствующих открывающим отверстиям 46 А и 46 В. Всасывающий элемент 80 предусмотрен между нижним упорным роликом 40 и одной стойкой 71 А,тогда как уплотнительный элемент 90 предусмотрен между нижним упорным роликом 40 и другой стойкой 71 В. Всасывающий элемент 80 и уплотнительный элемент 90, каждый имеет диаметр, приблизительно равный диаметру нижнего упорного ролика 40, и образован в форме диска. Всасывающий элемент 80 и уплотнительный элемент 90 закреплены на стойках 71 А и 71 В, соответственно, и конфигурированы так,чтобы вращаться вместе с нижним упорным роликом 40. Всасывающий элемент 80 предусмотрен с первым всасывающим пазом 81, который присасывает первое полотно 10 А, со вторым всасывающим пазом 82, который присасывает отрезанный лист 10 для направления отрезанного пленочного листа 10 первого полотна ко второму полотну 20, и с передаточным пазом 83 (см. фиг. 2) для передачи на второе полотно 20 отрезанного листа 10 первого полотна, присасываемого на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40. Первый всасывающий паз 81 образован в положении, соответствующем горизонтальному отверстию 45 А, образованному в нижнем упорном ролике 40, а также части внешней периферийной поверхности 41 нижнего упорного ролика 40, вокруг которой обертывается первое полотно 10 А (см. фиг. 2). Первый всасывающий паз 81 соединен с всасывающей соединительной трубой 84, соединяющей первый всасывающий паз 81 и средство для подачи всасываемого воздуха (не показанное), которое всасывает воздух в горизонтальном отверстии 45 А. Второй всасывающий паз 82 образован в положении, соответствующем горизонтальному отверстию 45 В, образованному в нижнем упорном ролике 40, и части внешней периферийной окружной поверхности 41 нижнего упорного ролика 40, вокруг которой обертывается отрезанный лист 10 (см. фиг. 2). Второй всасывающий паз 82 соединен с всасывающей соединительной трубой 85, соединяющей второй всасывающий паз 82 и средство для подачи всасываемого воздуха (не показанное), которое всасывает воздух в горизонтальном отверстии 45 В. Передаточный паз 83 образован в положении, соответствующем горизонтальному отверстию 45 В,образованному в нижнем упорном ролике 40, и части, к которой передается отрезанный лист 10 первого полотна. Передаточный паз 83 соединен с передаточной соединительной трубой (не показанной), соединяющей передаточный паз 83 и средство для освобождения воздуха (не показанное), которое освобождает всасывание воздуха, выполненное средством для подачи всасываемого воздуха. Следует отметить, что средство для освобождения воздуха не обязательно необходимо для освобождения всасывания воздуха, выполненного средством для подачи всасываемого воздуха, и может быть конфигурировано для выдувания воздуха через передаточный паз 83 (передаточную соединительную трубу). В этом варианте осуществления всасывающий элемент 80 предусмотрен между нижним упорным роликом 40 и одной стойкой 71 А. Однако это не ограничено такой конфигурацией, и всасывающий элемент 80 может быть дополнительно предусмотрен вместо уплотнительного элемента 90 между нижним упорным роликом 40 и другой стойкой 71 В. То есть, средство для подачи всасываемого воздуха может выполнять подачу воздуха из обеих концевых секций горизонтальных отверстий 45 А и 45 В. Выстраивание всасывающих отверстий После этого выстраивание всасывающих отверстий 43, обеспечиваемое в нижнем упорном ролике 40, описанном выше, будет описано со ссылкой на сопроводительные чертежи. На фиг. 4 приведено изометрическое изображение, иллюстрирующее нижний упорный ролик 40, соответствующий этому варианту осуществления. На фиг. 5 приведен развернутый вид, иллюстрирующий нижний упорный ролик 40,соответствующий этому варианту осуществления. На фиг. 6 приведено увеличенное изображение (увеличенное изображение элемента изображения С, показанного на фиг. 5), иллюстрирующее окрестность всасывающих отверстий, соответствующую этому варианту осуществления. На фиг. 7 приведен вид сверху, иллюстрирующий отрезанный пленочный лист, соответствующий этому варианту осуществления. Как показано на фиг. 4 и 5, всасывающие отверстия 43 образованы в первой зоне 41 А и во второй зоне 41 В на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40. В первой зоне 41 А и во второй зоне 41 В всасывающие отверстия 43 расположены с заданными интервалами в окружном направлении упорного ролика и в направлении ширины ролика и выстроены так,чтобы всасывающие отверстия 43, которые являются смежными в окружном направлении упорного ролика, были смещены друг от друга в направлении ширины упорного ролика (выстроены в так называемом шахматном порядке). В частности, как показано на фиг. 6, расстояние (S1) в окружном направлении упорного ролика между одним всасывающим отверстием 43 всасывающих отверстий 43 и другим всасывающим отверстием 43, смежным одному всасывающему отверстию 43 в окружном направлении упорного ролика, конфигурировано быть меньше диаметра (D) всасывающего отверстия 43. Расстояние (S2) в направлении ширины упорного ролика между одним всасывающим отверстием 43 всасывающих отверстий 43 и другим всасывающим отверстием 43, смежным одному всасывающему отверстию 43 в окружном направлении упорного ролика, конфигурировано быть меньше диаметра (D) всасывающего отверстия 43. Первая зона 41 А конфигурирована из всасывающих зон 41 А-1, каждая из которых имеет множество всасывающих отверстий 43, образованных в ней, и из невсасывающих зон 41 А-2, каждая из которых не имеет всасывающих отверстий 43, образованных в ней. В соответствии с этим всасывающая удерживающая сила во всасывающих зонах 41 А-1 сильнее, чем всасывающая удерживающая сила в невсасывающих зонах 41 А-2. Всасывающие зоны 41 А-1 и невсасывающие зоны 41 А-2 предусмотрены в направлении ширины нижнего упорного ролика. Каждая из всасывающих зон 41 А-1 и невсасывающих зон 41 А-2 предусмотрена поочередно в окружном направлении упорного ролика. Конфигурировано так, чтобы ширина (W1) каждой всасывающей зоны 41 А-1 в окружном направлении нижнего упорного ролика была короче ширины (W2) каждой невсасывающей зоны 41 А-2 в окружном направлении нижнего упорного ролика. Конфигурировано так, чтобы ширина (W3) каждой всасывающей зоны 41 А-1 в направлении ширины нижнего упорного ролика была шире длины (L2) отрезанного листа 10 первого полотна в CD направлении. За упорным элементом 42 в направлении вращения нижнего упорного ролика ширина (W4) в окружном направлении нижнего упорного ролика между всасывающей зоной 41 А-11, ближайшей к упорному элементу 42, и упорным элементом 42 конфигурирована быть меньше ширины (W2) невсасывающей зоны 41 А-2 в окружном направлении нижнего упорного ролика. В частности, ширина (W4) предпочтительно меньше диаметра (D) всасывающего отверстия 43, а более предпочтительно сделана как можно меньше. Вторая зона 41 В конфигурирована из периферийной области 41 В-1, имеющей множество всасывающих отверстий 43, образованных в ней, и центральной области 41 В-2, не имеющей всасывающих отверстий 43, образованных в ней. В соответствии с этим всасывающая удерживающая сила в периферийной области 41 В-1 сильнее всасывающей удерживающей силы в центральной области 41 В-2. Периферийная область 41 В-1 обращена к обеим боковым краевым зонам 11, а передняя краевая зона 12 обращена вперед в направлении следования отрезанного листа 10 первого полотна. Как показано на фиг. 7, обе боковые краевые зоны 11 отрезанного листа 10 первого полотна занимают зоны в пределах 25% длины (L2) в CD направлении с обеими концевыми секциями 11 А отрезанного листа 10 первого полотна в качестве реперов. Передняя концевая зона 12 отрезанного листа 10, образованная впереди в направлении следования, имеет зону в пределах 50% длины (L1) в MD направлении с передней концевой секцией 12 А отрезанного пленочного листа в качестве репера. Следует отметить, что площадь центральной области 41 В-2 обязательно должна иметь площадь, которая составляет 50% или более всей площади отрезанного листа 10 первого полотна. Максимальная ширина (W4) периферийной области 41 В-1 в направлении ширины нижнего упорного ролика приблизительно равна по величине ширине (W3) всасывающей зоны 41 А-1 в направлении ширины нижнего упорного ролика, как описано выше, то есть, конфигурирована быть шире длины (L2) отрезанного листа 10 первого полотнав направлении CD. Центральная область 41 В-2 обращена к оставшейся зоне 13, которая является зоной, отличающейся от обеих боковых краевых зон 11 и передней концевой зоны 12, образованной впереди в направлении следования отрезанного листа 10 первого полотна. Следует отметить, что, как показано на фиг. 7, оставшаяся область 13 является зоной (внутренней зоной) между обеими боковыми краевые зонами 11 отрезанного листа 10 первого полотна и передней концевой зоной 12, образованной впереди в направлении следования отрезанного листа 10, описанного выше. Работа отрезного передаточного устройства периодического действия Затем будет кратко описана работа отрезного передаточного устройства 1 периодического действия, соответствующего первому варианту осуществления настоящего изобретения. На первом этапе отрезное передаточное устройство 1 периодического действия направляет первое полотно 10 А между режущей пластиной 32 и упорным элементом 42, причем первое полотно 10 А приса-5 020028 сывается на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40 благодаря всасыванию средства для подачи всасываемого воздуха через всасывающие отверстия 43, образованные в первой зоне 41 А (всасывающей зоне 41 А-1) на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40. В это время первое полотно 10 А плавно движется на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40, будучи направляемым между режущей пластиной 32 и упорным элементом 42, поскольку верхний роликовый нож 30 и нижний упорный ролик 40 вращаются с окружной скоростью (V1), превышающей скорость (V2), с которой первое полотно 10 А подается к нижнему упорному ролику 40. На втором этапе отрезное передаточное устройство 1 периодического действия периодически режет первое полотно 10 А путем приведения режущей пластины 32 и упорного элемента 42 в контактное взаимодействие друг с другом. Таким образом, образуется отрезанный лист 10 первого полотна. Следует отметить, что длина (L1) отрезанного листа 10 в MD направлении короче длины (L2) отрезанного листа 10 вCD направлении. На третьем этапе отрезное передаточное устройство 1 периодического действия направляет отрезанный лист 10 первого полотна на второе полотно 20 с отрезанным листом 10, присасываемым на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40 всасыванием средства для подачи воздуха всасывания через всасывающие отверстия 43, образованные во второй зоне 41 В (периферийной области 41 В-1) на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40. На четвертом этапе отрезное передаточное устройство 1 периодического действия передает отрезанный лист 10 первого полотна, присасываемый на внешней боковой поверхности 41 нижнего упорного ролика 40, на второе полотно 20 путем побуждения средства освобождения воздуха освобождать всасывание воздуха, выполняемое средством для подачи всасываемого воздуха. В отрезном передаточном устройстве 1 периодического действия, соответствующем этому варианту осуществления, первая зона 41 А конфигурирована из всасывающей зоны 41 А-1 и невсасывающей зоны 41 А-2, и всасывающая зона 41 А-1 и невсасывающая зона 41 А-2 предусмотрены поочередно в окружном направлении нижнего упорного ролика. В соответствии с этим первое полотно 10 А приходит в плоское состояние на невсасывающей зоне 41 А-2, когда первое полотно 10 А плавно движется на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40, будучи направляемым между режущей пластиной 32 и упорным элементом 42 (то есть, перед резанием). Первое полотно 10 А удерживается в плоском состоянии на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40, будучи присасываемым в плоском состоянии на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40. То есть, операция удерживания первого полотна 10 А во всасывающей зоне 41 А-1 на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40 в плоском состоянии может постоянно повторяться благодаря вращению нижнего упорного ролика 40 с первым полотном 10 А, находящейся в плоском состоянии в невсасывающей области 41 А-2. Таким образом, может подавляться образование складки в первом полотне 10 А. Даже в том случае, если складка образуется в первом полотне 10 А, образованная складка в первом полотне 10 А может быть расправлена. В отрезном передаточном устройстве 1 периодического действия, соответствующем этому варианту осуществления, ширина (W1) всасывающей зоны 41 А-1 в окружном направлении нижнего упорного ролика конфигурирована быть короче ширины (W2) невсасывающей зоны 41 А-2 в окружном направлении упорного ролика. В соответствии с этим первое полотно 10 А плавно движется на большем расстоянии на невсасывающей зоне 41 А-2 при плавном движении на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40, упрощая в соответствии с этим приведение в плоское состояние на невсасывающей зоне 41 А-2 (то есть, на плоской поверхности). Таким образом, образование складки в первом полотне 10 А может быть подавлено. В отрезном передаточном устройстве 1 периодического действия, соответствующем этому варианту осуществления, всасывающие отверстия 43 расположены с заданными интервалами в окружном направлении нижнего упорного ролика и в направлении ширины ролика и выстроены так, чтобы всасывающие отверстия 43, которые являются смежными в окружном направлении нижнего упорного ролика, были смещены друг от друга в направлении ширины ролика. В соответствии с этим становится проще равномерно удерживать первое полотно 10 А плавно движущимся на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40 в плоском состоянии. Таким образом, может быть подавлено образование складки в первом полотне 10 А. В частности, расстояние (S1) в окружном направлении нижнего упорного ролика между одним всасывающим отверстием 43 и другим всасывающим отверстием 43, смежным одному всасывающему отверстию 43 в окружном направлении ролика, конфигурировано быть меньше диаметра (D) всасывающего отверстия 43. Расстояние (S2) в направлении ширины нижнего упорного ролика между одним всасывающим отверстием 43 всасывающих отверстий 43 и другим всасывающим отверстием 42 всасывающих отверстий 43, смежным одному всасывающему отверстию 43 в окружном направлении ролика, конфигу-6 020028 рировано быть меньше диаметра (D) всасывающего отверстия 43. Таким образом, становится проще равномерно удерживать первое плотно 10 А, плавно движущуюся на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40, в плоском состоянии. Первое полотно 10 А имеет возможность мяться благодаря контактному взаимодействию режущей пластины 32 и упорного элемента 42. Таким образом, ширина (W4) между всасывающей зоной 41 А-1 и упорным элементом 42 в окружном направлении ролика конфигурирована быть меньше ширины (W2) невсасывающей зоны 41 А-2 в окружном направлении ролика. В частности, ширина (W4) предпочтительно меньше диаметра (D) всасывающего отверстия 43, а более предпочтительно сделана как можно меньше. В соответствии с этим первое полотно 10 А присасывается на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40 всасыванием через всасывающие отверстия 43, образованные во всасывающей зоне 41 А-11, непосредственно после разрезания в результате контактного взаимодействия режущей пластины 32 и упорного элемента 42. Таким образом, первое полотно 10 А можно предотвращать от складывания или изгиба. Модифицированный пример. Было описано, что всасывающая зона 41 А-1, соответствующая варианту осуществления, описанному выше, предусмотрена в направлении ширины нижнего упорного ролика, но она может быть модифицирована следующим образом. Следует отметить, что одинаковые части, как части в отрезном передаточном устройстве 1 периодического действия (нижний упорный ролик 40), соответствующем варианту осуществления, описанному выше, указаны подобными ссылочными позициями и будут, главным образом, описаны отличающиеся части. Модифицированный пример 1. На фиг. 8 приведен развернутый вид, иллюстрирующий нижний упорный ролик 40, соответствующий модифицированному примеру 1. Как показано на фиг. 8, всасывающая зона 41 А-1 предусмотрена симметричной относительно средней линии (CL), проходящей через середину направления ширины нижнего упорного ролика, в качестве репера. Следует отметить, что средняя линия (CL) не обязательно должна быть серединой в направлении ширины ролика, пока она является серединой отрезанного листа 10 (первого полотна 10 А) в CD направлении, и нет необходимости говорить, что она может быть, например, серединой между парой стоек 71 А и 71 В. В частности, всасывающая зона 41 А-1 конфигурирована зоной 411 направления ширины в направлении ширины нижнего упорного ролика и наклонными зонами 412 А и 412 В, расположенными в концевых секциях зоны 411 направления ширины и наклонными к направлению ширины ролика. Наклонные области 412 А и 412 В наклонны так, чтобы иметь более широкое расстояние между ними, в направлении, противоположном направлению вращения нижнего упорного ролика. То есть, одна наклонная область 412 А наклонена в другом направлении от другой наклонной зоны 412 В. Всасывающие отверстия 43, образованные во всасывающей зоне 41 А-1, выстроены в наклонной области 412 А и наклонной области 412 В. То есть, всасывающие отверстия 43 в наклонных областях 412 А и 412 В выстроены, чтобы иметь более широкое расстояние между ними в направлении, противоположном направлению вращения ролика. В отрезном передаточном устройстве 1 периодического действия, соответствующем модифицированному примеру 1, наклонные области 412 А и 412 В наклонены, чтобы иметь более широкое расстояние между ними в направлении, противоположном направлению вращения нижнего упорного ролика. В соответствии с этим к первому полотну 10 А прикладывается тяговое усилие по направлению наружу в направлении вращения нижнего упорного ролика и в направлении ширины ролика. Таким образом, даже в том случае, если образуется складка в первом полотне 10 А, то складка, образованная в первом полотне 10 А, может быть расправлена. Модифицированный пример 2. На фиг. 9 приведен развернутый вид, иллюстрирующий нижний упорный ролик 40, соответствующий модифицированному примеру 2. Как показано на фиг. 9, всасывающая зона 41 А-1 предусмотрена симметричной относительно средней линии (CL) в качестве репера. В частности, всасывающая зона 41 А-1 конфигурирована из средней области С, предусмотренной на средней линии (CL), и внешней зоны S, предусмотренной вне средней области С в направлении ширины нижнего упорного ролика. Средняя область С конфигурирована из зоны 411 А направления ширины в направлении ширины нижнего упорного ролика и из наклонных областей 412 А и 412 В, соответственно, расположенных в концевых секциях зоны 411 А направления ширины и наклонных к направлению ширины нижнего упорного ролика. Внешняя зона S конфигурирована из зон 411 В и 411 С направления ширины в направлении ширины ролика и наклонных областей 412 С и 412D, расположенных в концевых секциях зон 411 В и 411 С направления ширины на внешней стороне в направлении ширины нижнего упорного ролика и наклонных к направлению ширины ролика. Следует отметить, что наклонная область 412 С выполнена приблизительно параллельной наклонной области 412 А, а наклонная область 412D выполнена приблизительно параллельной наклонной зоне 412 В. Наклонные области 412 А-412D являются наклонными, чтобы иметь более широкое расстояние между ними в направлении, противоположном вращению нижнего упорного ролика со средней линией(CL) в качестве репера. То есть, наклонные оласти 412 А и 412 С являются наклонными в другом направлении, чем наклонные области 412 В и 412D. Всасывающие отверстия 43, образованные во всасывающей зоне 41 А-1, выстроены в зонах 411 А 411 С направления ширины и наклонных областях 412 А-412D. То есть, всасывающие отверстия 43 в наклонных областях 412 А-412D выстроены, чтобы иметь более широкое расстояние между ними в направлении, противоположном направлению вращения нижнего упорного ролика, со средней линией (CL) в качестве репера. В отрезном передаточном устройстве 1 периодического действия, соответствующем модифицированному примеру 2, наклонные области 412 А-412D наклонены так, чтобы было более широкое расстояние между ними в направлении, противоположном направлению вращения нижнего упорного ролика,благодаря чему могут быть получены такие же работа и эффект, что и отрезного передаточного устройства 1 периодического действия, соответствующего модифицированному примеру 1. Модифицированный пример 3. На фиг. 10 приведен развернутый вид, иллюстрирующий нижний упорный ролик 40, соответствующий модифицированному примеру 3. Как показано на фиг. 10, всасывающая зона 41 А-1 предусмотрена симметричной относительно средней линии (CL) в качестве репера. В частности, всасывающая зона 41 А-1 конфигурирована из зоны 411 направления ширины в направлении ширины ролика; наклонных областей 412 А и 412 В, расположенных в концевых секциях зоны 411 направления ширины и наклонных к направлению ширины нижнего упорного ролика; и отдаленных зон 413 А и 413 В, отдаленных от наклонных областей 412 А и 412 В в направлении ширины ролика. Наклонные области 412 А и 412 В наклонены так, чтобы иметь более широкое расстояние между ними в направлении, противоположном направлению вращения ролика. То есть, одна наклонная область 412 А наклонена в другом направлении от другой наклонной области 412 В. Отдаленные зоны 413 А и 413 В выполнены приблизительно параллельными наклонным областям 412 А и 412 В, соответственно. То есть, отдаленная зона 413 А выполнена приблизительно параллельной наклонной области 412 А. Отдаленная зона 413 В выполнена приблизительно параллельной наклонной области 412 В. Всасывающие отверстия 43, образованные во всасывающей зоне 41 А-1, выстроены вдоль зоны 411 направления ширины, наклонных областей 412 А и 412 В и отдаленных зон 413 А и 413 В, соответственно. То есть, всасывающие отверстия 43 вдоль наклонных областей 412 А и 412 В и отдаленных зон 413 и 413 В выстроены, чтобы иметь более широкое расстояние между ними в направлении, противоположном направлению вращения нижнего упорного ролика. В отрезном передаточном устройстве 1 периодического действия, соответствующем модифицированному примеру 3, наклонные области 412 А и 412 В и отдаленные зоны 413 А и 413 В являются наклонными, чтобы иметь более широкое расстояние между ними в направлении, противоположном направлению вращения ролика, благодаря чему могут быть получены такие же работа и эффект, что и у отрезного передаточного устройства 1 периодического действия, соответствующего модифицированным примерам 1 и 2. Модифицированный пример 4. На фиг. 11 приведен развернутый вид, иллюстрирующий нижний упорный ролик 40, соответствующий модифицированному примеру 4. Как показано на фиг. 11, всасывающая зона 41 А-1 предусмотрены симметричной относительно средней линии (CL) в качестве репера. В частности, множество всасывающих зон 41 А-1 предусмотрено в окружном направлении нижнего упорного ролика и в направлении ширины ролика. То есть, всасывающие зоны 41 А-1 предусмотрены прерывистыми (отстоящими друг от друга) в окружном направлении ролика и в направлении ширины ролика. Всасывающие зоны 41 А-1 являются наклонными относительно направления ширины ролика. Всасывающая зона 41 А-1 А, расположенная на одной стороне средней линии (CL) в качестве репера, является наклонной в направлении, отличном от наклона всасывающей зоны 41 А-1 В, расположенной на другой стороне. Всасывающие отверстия 43, образованные во всасывающей зоне 41 А-1, выстроены вдоль соответствующих отдельных всасывающих зон 41 А-1. То есть, всасывающие отверстия 43 образуют наклоны,чтобы иметь более широкое расстояние между ними в направлении, противоположном направлению вращения упорного ролика, со средней линией (CL) в качестве репера. Всасывающие отверстия 43, образованные вдоль всасывающей зоны 41 А-1, расположенной на одной стороне относительно средней линии (CL) в качестве репера, выстроены в направлениях, отличных от всасывающих отверстий 43, образованных вдоль всасывающей зоны 41 А-1 В, расположенной на другой стороне. В отрезном передаточном устройстве 1 периодического действия, соответствующем модифицированному примеру 4, всасывающая зона 41 А-1 наклонена относительно направления ширины нижнего упорного ролика так, чтобы всасывающая зона 41 А-1 А, расположенная на одной стороне средней линии(CL) в качестве репера, была наклонной в направлении, отличном от всасывающей зоны 41 А-1 В, расположенной на другой стороне. В соответствии с этим могут быть получены такие же работа и эффект, что и у отрезного передаточного устройства 1 периодического действия, соответствующего модифицированным примерам 1-3. Другие варианты осуществления Как описано выше, содержание настоящего изобретения было изложено на примере предпочтительных вариантов осуществления. Однако описания и сопроводительные чертежи, образующие часть описания, не должны рассматриваться как ограничение настоящего изобретения. В вариантах осуществления было описано, что две режущие пластины 32 предусмотрены на внешней периферийной окружной поверхности 31 верхнего роликового ножа 30, но это не является ограничением изобретения. Может быть предусмотрена по меньшей мере одна режущая пластина 32. Подобным образом, по меньшей мере один упорный элемент 42 может быть предусмотрен на внешней периферийной окружной поверхности 41 нижнего упорного ролика 40. В вариантах осуществления было описано, что первая зона 41 А проходит в направлении ширины нижнего упорного ролика (зона направления ширины). Однако это не является ограничением, и нет необходимости говорить о том, что могут быть использованы различные комбинации модифицированных примеров 1-4. В вариантах осуществления было описано, что вторая зона 41 В конфигурирована из периферийной области 41 В-1 и центральной области 41 В-2, но это не является ограничением. Нет необходимости говорить, что конфигурация может быть подобной конфигурации первой зоны 41 А. Из этого описания квалифицированным специалистам в этой области техники станут очевидными различные альтернативные варианты осуществления, примеры и прикладные технологии. Таким образом, технический объем настоящего изобретения ограничен только формулой изобретения, соответствующей описаниям, приведенным выше. Следует отметить, что все содержание японской патентной заявки 2008-171895 (поданной 30 июня 2008 года) включено в эту заявку в качестве ссылки. Промышленная применимость Настоящее изобретение является полезным в способе получения поглощающего изделия, поскольку представляется возможным обеспечение отрезного передаточного устройства периодического действия,которое может подавлять образование складки в пленочном листе и которое может расправлять складку,образованную в пленочном листе, даже если эта складка образована в пленочном листе. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Отрезное передаточное устройство периодического действия, конфигурированное для резки первого полотна на отдельные листы и для периодической передачи отдельных листов ко второму полотну,подаваемому непрерывно, содержащее верхний роликовый нож (30), включающий в себя режущую пластину (32) на внешней периферийной окружной поверхности (31); и нижний упорный ролик (40), имеющий на внешней периферийной окружной поверхности (41) упорный элемент (42) и множество всасывающих отверстий (43), в котором верхний роликовый нож и нижний упорный ролик вращаются в противоположных направлениях приблизительно с одной окружной скоростью, которая больше, чем скорость, с которой первое полотно(10 А) подается к нижнему упорному ролику, и равна или меньше скорости подачи второго полотна (20),режущая пластина (32) и упорный элемент (42) конфигурированы для направления первого полотна, когда первое полотно присасывается на внешней периферийной поверхности нижнего упорного ролика, благодаря присасыванию через множество всасывающих отверстий, образованных в первой зоне(41 А) внешней периферийной поверхности нижнего упорного ролика,режущая пластина (32) и упорный элемент (42) расположены с возможностью вхождения в контакт друг с другом для периодической резки первого полотна на отдельные листы (10) так, что каждый отдельный лист, который отрезан от первого полотна, располагается для направления и передачи на второе полотно (20), благодаря присасыванию к внешней периферийной поверхности нижнего упорного ролика, через множество всасывающих отверстий, образованных во второй зоне (41 В) на внешней периферийной поверхности нижнего упорного ролика,первая зона включает в себя всасывающую зону (41 А-1), в которой образовано множество всасывающих отверстий, и невсасывающую зону (41 А-2), в которой не образовано множество упомянутых всасывающих отверстий,всасывающая зона и невсасывающая зона предусмотрены чередующимися в направлении вращения нижнего упорного ролика,расстояние (S1) между соседними всасывающими отверстиями в направлении вращения нижнего упорного ролика и расстояние между соседними всасывающими отверстиями в направлении ширины ролика, практически перпендикулярное направлению вращения упомянутого ролика, меньше диаметра(D) каждого упомянутого всасывающего отверстия,всасывающая зона включает в себя первую (412 А) и вторую (412 В) наклонные области, в которых всасывающие отверстия расположены рядами с наклоном в направлении ширины ролика,первая наклонная область расположена по одну сторону средней линии (CL), проходящую через центр нижнего упорного ролика в направлении ширины ролика, а вторая наклонная область расположена по другую сторону средней линии, и ряды всасывающих отверстий в первой и второй наклонных областях приближаются к центральной линии в направлении вращения нижнего упорного ролика. 2. Отрезное передаточное устройство по п.1, в котором ширина всасывающей зоны (W1) в направлении вращения нижнего упорного ролика меньше ширины невсасывающей зоны (W2) в направлении вращения ролика. 3. Отрезное передаточное устройство по любому одному из пп.1 или 2, в котором множество всасывающих отверстий (43) расположено с заданными интервалами в шахматном порядке как в направлении вращения, так и в направлении ширины нижнего упорного ролика. 4. Отрезное передаточное устройство по п.1, в котором за упорным элементом (42) в направлении вращения ролика ширина (W4) в направлении вращения ролика между всасывающей зоной, ближайшей к упорному элементу, и упорным элементом меньше ширины невсасывающей зоны в направлении вращения ролика. 5. Отрезное передаточное устройство по п.4, в котором ширина в направлении вращения нижнего упорного ролика между всасывающей зоной, ближайшей к упорному элементу, и упорным элементом меньше диаметра (D) каждого всасывающего отверстия. 6. Отрезное передаточное устройство по п.1, в котором вторая зона (41 В) включает в себя периферийную область (41 В-1), имеющую всасывающие отверстия, и центральную область (41 В-2) без всасывающих отверстий, в результате чего присасывающая удерживающая сила в периферийной зоне больше,чем в центральной зоне.
