Передача цифровых и аналоговых сигналов в одной полосе частот.
Формула / Реферат

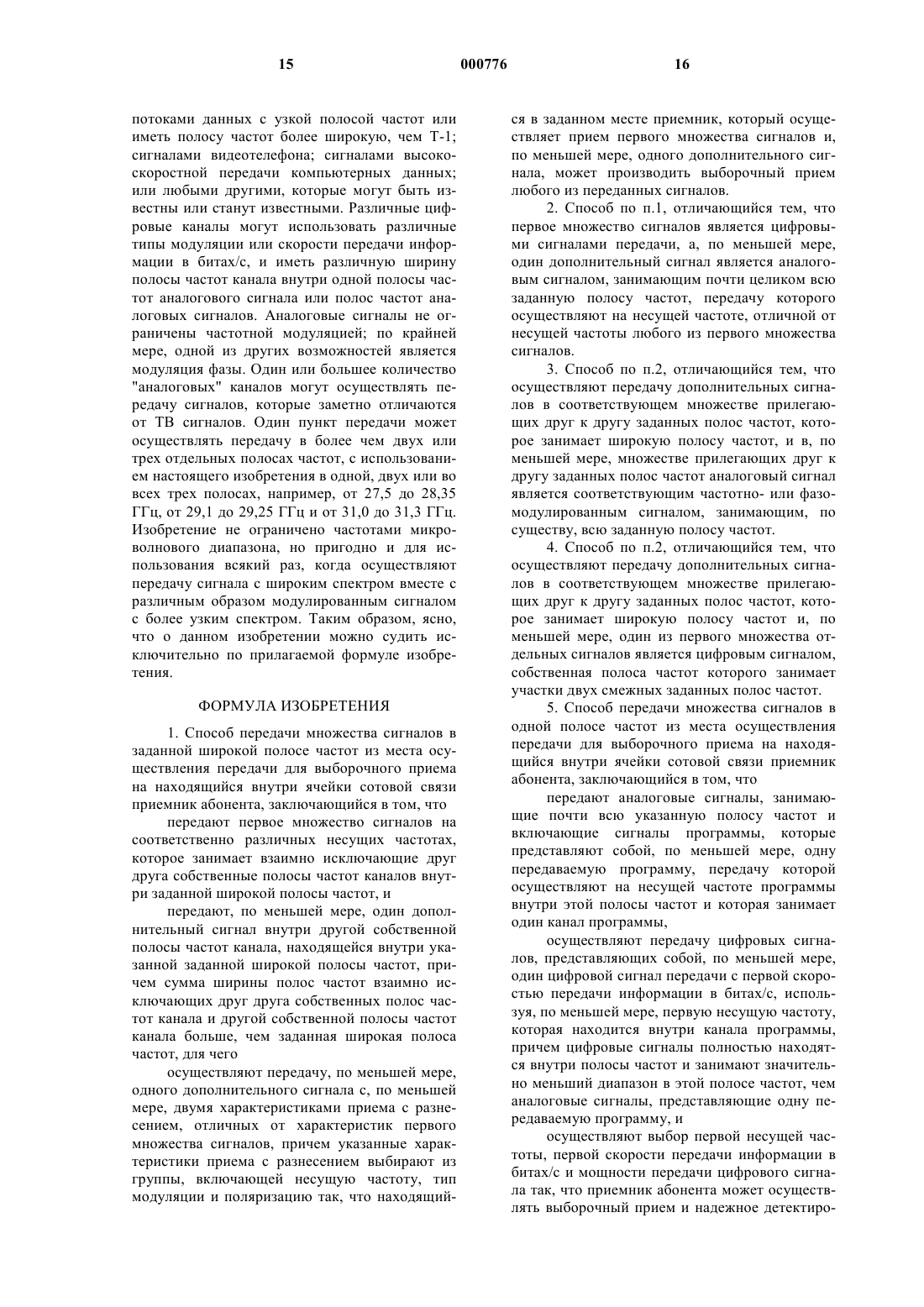

1. Способ передачи множества сигналов в заданной широкой полосе частот из места осуществления передачи для выборочного приема на находящийся внутри ячейки сотовой связи приемник абонента, заключающийся в том, что
передают первое множество сигналов на соответственно различных несущих частотах, которое занимает взаимно исключающие друг друга собственные полосы частот каналов внутри заданной широкой полосы частот, и
передают, по меньшей мере, один дополнительный сигнал внутри другой собственной полосы частот канала, находящейся внутри указанной заданной широкой полосы частот, причем сумма ширины полос частот взаимно исключающих друг друга собственных полос частот канала и другой собственной полосы частот канала больше, чем заданная широкая полоса частот, для чего
осуществляют передачу, по меньшей мере, одного дополнительного сигнала с, по меньшей мере, двумя характеристиками приема с разнесением, отличных от характеристик первого множества сигналов, причем указанные характеристики приема с разнесением выбирают из группы, включающей несущую частоту, тип модуляции и поляризацию так, что находящийся в заданном месте приемник, который осуществляет прием первого множества сигналов и, по меньшей мере, одного дополнительного сигнала, может производить выборочный прием любого из переданных сигналов.
2. Способ по п.1, отличающийся тем, что первое множество сигналов является цифровыми сигналами передачи, а, по меньшей мере, один дополнительный сигнал является аналоговым сигналом, занимающим почти целиком всю заданную полосу частот, передачу которого осуществляют на несущей частоте, отличной от несущей частоты любого из первого множества сигналов.
3. Способ по п.2, отличающийся тем, что осуществляют передачу дополнительных сигналов в соответствующем множестве прилегающих друг к другу заданных полос частот, которое занимает широкую полосу частот, и в, по меньшей мере, множестве прилегающих друг к другу заданных полос частот аналоговый сигнал является соответствующим частотно- или фазомодулированным сигналом, занимающим, по существу, всю заданную полосу частот.
4. Способ по п.2, отличающийся тем, что осуществляют передачу дополнительных сигналов в соответствующем множестве прилегающих друг к другу заданных полос частот, которое занимает широкую полосу частот и, по меньшей мере, один из первого множества отдельных сигналов является цифровым сигналом, собственная полоса частот которого занимает участки двух смежных заданных полос частот.
5. Способ передачи множества сигналов в одной полосе частот из места осуществления передачи для выборочного приема на находящийся внутри ячейки сотовой связи приемник абонента, заключающийся в том, что
передают аналоговые сигналы, занимающие почти всю указанную полосу частот и включающие сигналы программы, которые представляют собой, по меньшей мере, одну передаваемую программу, передачу которой осуществляют на несущей частоте программы внутри этой полосы частот и которая занимает один канал программы,
осуществляют передачу цифровых сигналов, представляющих собой, по меньшей мере, один цифровой сигнал передачи с первой скоростью передачи информации в битах/сек, используя, по меньшей мере, первую несущую частоту, которая находится внутри канала программы, причем цифровые сигналы полностью находятся внутри полосы частот и занимают значительно меньший диапазон в этой полосе частот, чем аналоговые сигналы, представляющие одну передаваемую программу, и
осуществляют выбор первой несущей частоты, первой скорости передачи информации в битах/сек и мощности передачи цифрового сигнала так, что приемник абонента может осуществлять выборочный прием и надежное детектирование либо одной передаваемой программы, либо цифрового сигнала передачи.

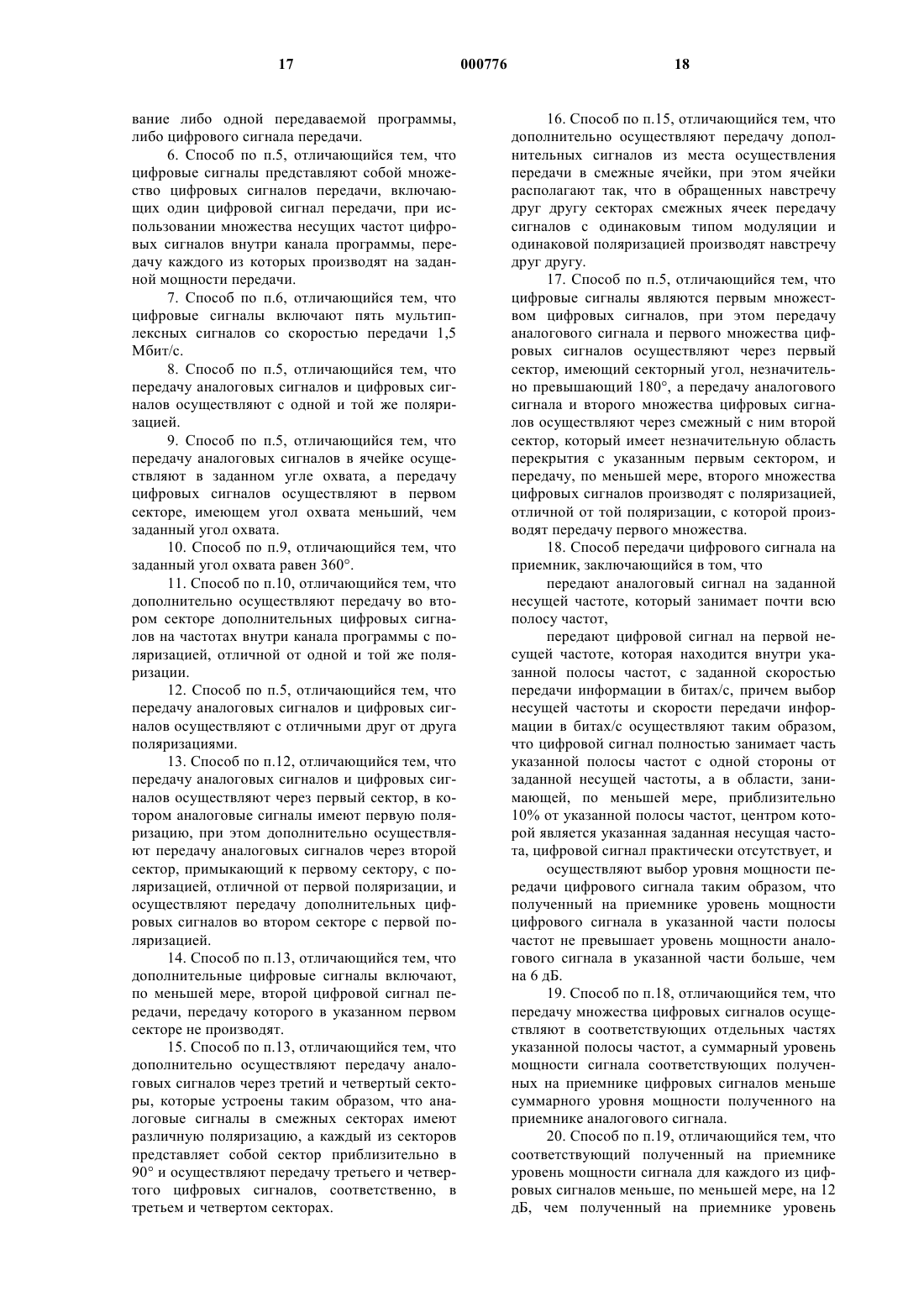

6. Способ по п.5, отличающийся тем, что цифровые сигналы представляют собой множество цифровых сигналов передачи, включающих один цифровой сигнал передачи, при использовании множества несущих частот цифровых сигналов внутри канала программы, передачу каждого из которых производят на заданной мощности передачи.
7. Способ по п.6, отличающийся тем, что цифровые сигналы включают пять мультиплексных сигналов со скоростью передачи 1,5 Мбит/с.
8. Способ по п.5, отличающийся тем, что передачу аналоговых сигналов и цифровых сигналов осуществляют с одной и той же поляризацией.
9. Способ по п.5, отличающийся тем, что передачу аналоговых сигналов в ячейке осуществляют в заданном угле охвата, а передачу цифровых сигналов осуществляют в первом секторе, имеющем угол охвата меньший, чем заданный угол охвата.
10. Способ по п.9, отличающийся тем, что заданный угол охвата равен 360ш.
11. Способ по п.10, отличающийся тем, что дополнительно осуществляют передачу во втором секторе дополнительных цифровых сигналов на частотах внутри канала программы с поляризацией, отличной от одной и той же поляризации.
12. Способ по п.5, отличающийся тем, что передачу аналоговых сигналов и цифровых сигналов осуществляют с отличными друг от друга поляризациями.
13. Способ по п.12, отличающийся тем, что передачу аналоговых сигналов и цифровых сигналов осуществляют через первый сектор, в котором аналоговые сигналы имеют первую поляризацию, при этом дополнительно осуществляют передачу аналоговых сигналов через второй сектор, примыкающий к первому сектору, с поляризацией, отличной от первой поляризации, и осуществляют передачу дополнительных цифровых сигналов во втором секторе с первой поляризацией.
14. Способ по п.13, отличающийся тем, что дополнительные цифровые сигналы включают, по меньшей мере, второй цифровой сигнал передачи, передачу которого в указанном первом секторе не производят.

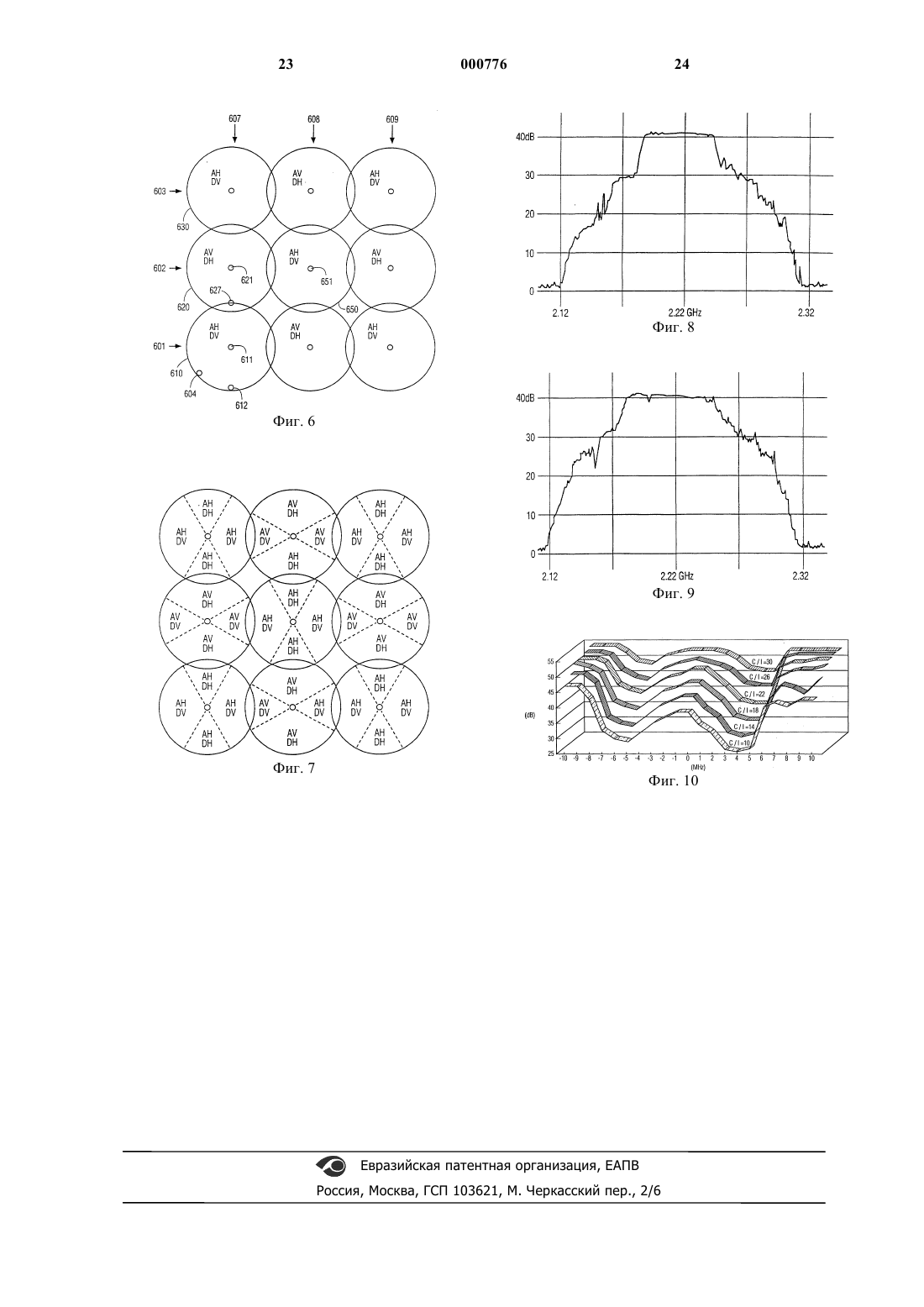

15. Способ по п.13, отличающийся тем, что дополнительно осуществляют передачу аналоговых сигналов через третий и четвертый секторы, которые устроены таким образом, что аналоговые сигналы в смежных секторах имеют различную поляризацию, а каждый из секторов представляет собой сектор приблизительно в 90ш и осуществляют передачу третьего и четвертого цифровых сигналов, соответственно, в третьем и четвертом секторах.
16. Способ по п.15, отличающийся тем, что дополнительно осуществляют передачу дополнительных сигналов из места осуществления передачи в смежные ячейки, при этом ячейки располагают так, что в обращенных навстречу друг другу секторах смежных ячеек передачу сигналов с одинаковым типом модуляции и одинаковой поляризацией производят навстречу друг другу.
17. Способ по п.5, отличающийся тем, что цифровые сигналы являются первым множеством цифровых сигналов, при этом передачу аналогового сигнала и первого множества цифровых сигналов осуществляют через первый сектор, имеющий секторный угол, незначительно превышающий 180ш, а передачу аналогового сигнала и второго множества цифровых сигналов осуществляют через смежный с ним второй сектор, который имеет незначительную область перекрытия с указанным первым сектором, и передачу, по меньшей мере, второго множества цифровых сигналов производят с поляризацией, отличной от той поляризации, с которой производят передачу первого множества.
18. Способ передачи цифрового сигнала на приемник, заключающийся в том, что
передают аналоговый сигнал на заданной несущей частоте, который занимает почти всю полосу частот,
передают цифровой сигнал на первой несущей частоте, которая находится внутри указанной полосы частот, с заданной скоростью передачи информации в битах/сек, причем выбор несущей частоты и скорости передачи информации в битах/сек осуществляют таким образом, что цифровой сигнал полностью занимает часть указанной полосы частот с одной стороны от заданной несущей частоты, а в области, занимающей, по меньшей мере, приблизительно 10% от указанной полосы частот, центром которой является указанная заданная несущая частота, цифровой сигнал практически отсутствует, и
осуществляют выбор уровня мощности передачи цифрового сигнала таким образом, что полученный на приемнике уровень мощности цифрового сигнала в указанной части полосы частот не превышает уровень мощности аналогового сигнала в указанэющ части больше, чем на 6 дБ.
19. Способ по п.18, отличающийся тем, что передачу множества цифровых сигналов осуществляют в соответствующих отдельных частях указанной полосы частот, а суммарный уровень мощности сигнала соответствующих полученных на приемнике цифровых сигналов меньше суммарного уровня мощности полученного на приемнике аналогового сигнала.
20. Способ по п.19, отличающийся тем, что соответствующий полученный на приемнике уровень мощности сигнала для каждого из цифровых сигналов меньше, по меньшей мере, на 12 дБ, чем полученный на приемнике уровень мощности аналогового сигнала в соответствующей отдельной части полосы частот.

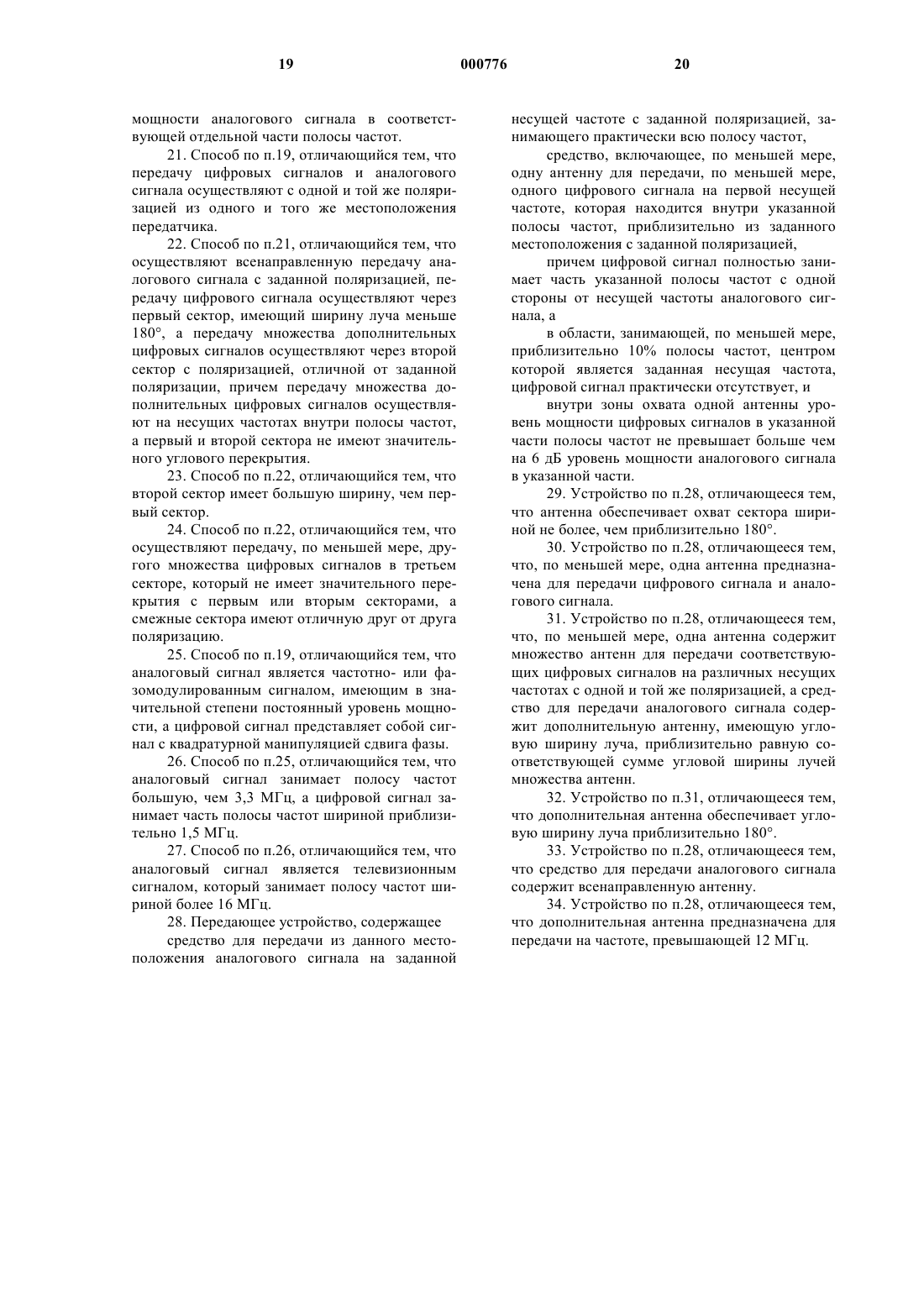

21. Способ по п.19, отличающийся тем, что передачу цифровых сигналов и аналогового сигнала осуществляют с одной и той же поляризацией из одного и того же местоположения передатчика.
22. Способ по п.21, отличающийся тем, что осуществляют всенаправленную передачу аналогового сигнала с заданной поляризацией, передачу цифрового сигнала осуществляют через первый сектор, имеющий ширину луча меньше 180ш, а передачу множества дополнительных цифровых сигналов осуществляют через второй сектор с поляризацией, отличной от заданной поляризации, причем передачу множества дополнительных цифровых сигналов осуществляют на несущих частотах внутри полосы частот, а первый и второй сектора не имеют значительного углового перекрытия.
23. Способ по п.22, отличающийся тем, что второй сектор имеет большую ширину, чем первый сектор.
24. Способ по п.22, отличающийся тем, что осуществляют передачу, по меньшей мере, другого множества цифровых сигналов в третьем секторе, который не имеет значительного перекрытия с первым или вторым секторами, а смежные сектора имеют отличную друг от друга поляризацию.
25. Способ по п.19, отличающийся тем, что аналоговый сигнал является частотно- или фазомодулированным сигналом, имеющим в значительной степени постоянный уровень мощности, а цифровой сигнал представляет собой сигнал с квадратурной манипуляцией сдвига фазы.
26. Способ по п.25, отличающийся тем, что аналоговый сигнал занимает полосу частот большую, чем 3,3 МГц, а цифровой сигнал занимает часть полосы частот шириной приблизительно 1,5 МГц.
27. Способ по п.26, отличающийся тем, что аналоговый сигнал является телевизионным сигналом, который занимает полосу частот шириной более 16 МГц.

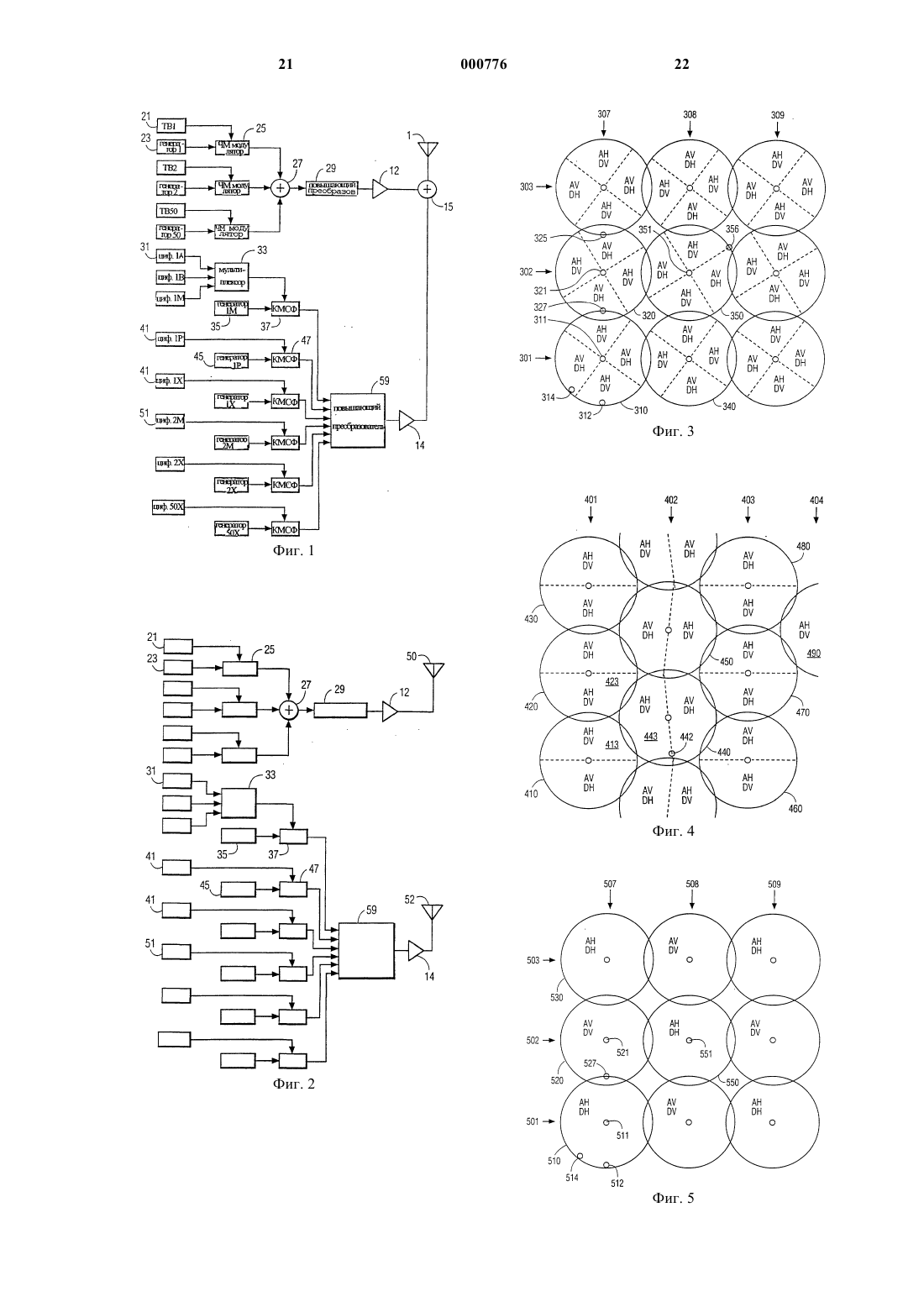

28. Передающее устройство, содержащее
средство для передачи из данного местоположения аналогового сигнала на заданной несущей частоте с заданной поляризацией, занимающего практически всю полосу частот,
средство, включающее, по меньшей мере, одну антенну для передачи, по меньшей мере, одного цифрового сигнала на первой несущей частоте, которая находится внутри указанной полосы частот, приблизительно из заданного местоположения с заданной поляризацией,
причем цифровой сигнал полностью занимает часть указанной полосы частот с одной стороны от несущей частоты аналогового сигнала, а
в области, занимающей, по меньшей мере, приблизительно 10% полосы частот, центром которой является заданная несущая частота, цифровой сигнал практически отсутствует, и
внутри зоны охвата одной антенны уровень мощности цифровых сигналов в указанной части полосы частот не превышает больше чем на 6 дБ уровень мощности аналогового сигнала в указанной части.
29. Устройство по п.28, отличающееся тем, что антенна обеспечивает охват сектора шириной не более, чем приблизительно 180ш.
30. Устройство по п.28, отличающееся тем, что, по меньшей мере, одна антенна предназначена для передачи цифрового сигнала и аналогового сигнала.
31. Устройство по п.28, отличающееся тем, что, по меньшей мере, одна антенна содержит множество антенн для передачи соответствующих цифровых сигналов на различных несущих частотах с одной и той же поляризацией, а средство для передачи аналогового сигнала содержит дополнительную антенну, имеющую угловую ширину луча, приблизительно равную соответствующей сумме угловой ширины лучей множества антенн.
32. Устройство по п.31, отличающееся тем, что дополнительная антенна обеспечивает угловую ширину луча приблизительно 180ш.
33. Устройство по п.28, отличающееся тем, что средство для передачи аналогового сигнала содержит всенаправленную антенну.
34. Устройство по п.28, отличающееся тем, что дополнительная антенна предназначена для передачи на частоте, превышающей 12 МГц.
Текст
1 Область техники, к которой относится изобретение Изобретение относится к системам для передачи многих информационных сигналов в одной полосе частот; и, в частности, к системам,в которых передачу множества каналов связи производят с использованием соответствующих им различных несущих частот, и в которых желательно, чтобы они занимали всю полосу частот таким образом, чтобы распределение по спектру было оптимизированным. Описание предшествующего уровня техники Способ осуществления того, как при передаче избежать взаимных помех различных информационных потоков, известен очень давно. Самый первый способ заключается в использовании для различных информационных потоков соответственно различных несущих частот. Каскад резонансного усилителя селектирует требуемую модулированную несущую частоту от нежелательных информационных потоков,модуляция которых осуществлена на других несущих частотах. Другой способ, пример которого приведен в заявке на Европейский патент ЕР 0 429 200 А 2, включает в себя использование направленности и различия в наборах частот. "Направленность" означает, что некоторые сигналы излучают при помощи первой передающей антенной решетки, которая имеет высокую направленность, т.е. сигнал, предназначенный для приема первым абонентом, излучают именно в этом направлении с использованием антенной решетки, имеющей относительно малую угловую ширину луча, а сигналы для другого абонента, который находится на расстоянии от первого абонента и вне зоны действия первой антенной решетки, передают при помощи второй антенны,причем первый абонент находится вне зоны ее действия. Использование различных "наборов частот", в которых один набор частот отличается от другого вследствие того, что частоты, занимаемые полосами частот каналов этих наборов, взаимно исключают друг друга либо отличаются по направлению поляризации, обеспечивает дополнительную защиту от взаимных помех. Краткое описание изобретения Согласно изобретению, передачу первого множества сигналов осуществляют на соответственно различных несущих частотах, которые имеют взаимно исключающие друг друга собственные полосы частот канала внутри заданной широкой полосы частот, а, соответственно, в другой собственной полосе частот канала, находящейся внутри упомянутой заданной широкой полосы частот, передают, по меньшей мере,один дополнительный сигнал, причем сумма диапазонов частот "взаимно исключающих друг друга собственных полос частот канала" и "другой собственной полосы частот канала" имеет ширину большую, чем заданная широкая полоса 2 частот. Как минимум, один дополнительный сигнал отличается от первого множества сигналов, по меньшей мере, двумя характеристиками приема с разнесением, которые выбирают из группы, включающей в себя несущую частоту,тип модуляции и поляризацию, таким образом расположенный в заданном месте приемник может осуществлять прием любого из переданных сигналов по выбору. В первом предпочтительном варианте осуществления изобретения первым множеством сигналов являются цифровые сигналы передачи, а, "по меньшей мере, одним дополнительным сигналом" является аналоговый сигнал,почти целиком занимающий всю заданную полосу частот, который передают на несущей частоте, отличной от несущих частот любого сигнала из первого множества. В преимущественном варианте множество смежных друг с другом заданных полос частот занимает широкую полосу частот, а, по меньшей мере, во "множестве заданных полос частот" аналоговый сигнал представляет собой соответствующий частотноили фазомодулированный сигнал, почти целиком занимающий всю соответствующую заданную полосу частот. В еще одном преимущественном варианте, по меньшей мере, один из первого множества цифровых сигналов имеет собственную полосу частот, которая частично занимает области двух смежных заданных полос частот. В этом варианте осуществления изобретения при наличии множества более узких каналов связи, когда суммарная ширина их полос частот меньше, чем ширина заданной полосы, и при передаче широкополосного аналогового сигнала, перекрывающего всю заданную полосу частот, в местах приема в зоне действия передатчика может быть произведено детектирование любого одного или большего количества цифровых сигналов передачи и аналогового сигнала передачи, причем качество детектированного сигнала равно, по существу, качеству,которое было бы получено при приеме только цифровых сигналов передачи или только аналогового сигнала передачи. В этом месте приема уровень мощности принимаемого сигнала для каждого из цифровых сигналов передачи, рассматриваемых отдельно друг от друга, желательно должен быть,по крайней мере, на 18 дБ меньше, чем суммарный уровень мощности принимаемого аналогового сигнала передачи; отношение мощности цифрового сигнала к мощности аналогового сигнала, которое не будет приводить к недопустимому искажению аналогового сигнала, зависит от типа модуляции и ширины полосы частот цифрового сигнала, а также положения несущей частоты цифрового сигнала по отношению к несущей частоте аналогового сигнала. Когда собственная мощность цифрового сигнала на 30 дБ ниже мощности аналогового сигнала, поло 3 жение несущей частоты цифрового сигнала относительно несущей частоты аналогового сигнала не имеет особого значения, поскольку речь идет о приеме аналогового сигнала. При более высоких уровнях цифрового сигнала это положение начинает играть более значительную роль. Из-за своего характера телевизионные сигналы системы НТСЦ (NTSC) имеют "хорошие участки", где цифровой сигнал вызывает незначительное искажение аналогового сигнала,и другие относительные положения, которые вызывают сразу заметное ухудшение. Тип цифровой модуляции является единственным параметром, который определяет мощность цифрового сигнала, не вызывающую недопустимых искажений принимаемого изображения; а паразитные искажения, вызванные некоторыми цифровыми сигналами, нежелательны в большей степени, чем те, которые вызваны остальными цифровыми сигналами. В каждой собственной части полосы частот, занятой соответствующими цифровыми сигналами передачи, уровень мощности принимаемого сигнала для соответствующего цифрового сигнала передачи не должен, в общем случае, превышать уровень мощности принимаемого сигнала для аналогового сигнала передачи в этой же самой собственной части полосы частот больше, чем на 6 дБ; а в предпочтительном варианте мощность цифрового сигнала ниже уровня мощности аналогового сигнала, в частности, как минимум, на 12 дБ. Однако обычно нет никакой пользы в том, чтобы делать цифровой сигнал слабее по мощности по сравнению с аналоговым сигналом внутри той же части более чем на 15 дБ. В наиболее предпочтительном варианте осуществления изобретения в системе сотовой микроволновой связи со Службой локального многоточечного распределения (СЛМР) (LocalMultipoint Distribution Service - LMDS) аналоговый сигнал передачи представляет собой ЧМ телевизионный или видеосигнал, упоминаемый в дальнейшем, в общем случае, как ЧМ видеосигнал. Передаваемые из того же самого места(мачта антенны) цифровые сигналы могут быть модулированы в соответствии с любым известным способом, и их передают на множестве несущих частот, которые выбраны так, что их нет в тех местах, где ЧМ сигнал имеет относительно низкую мощность. Для того чтобы обеспечить низкую частоту появления ошибок в цифровом сигнале, в настоящее время предпочтительной является модуляция с квадратурной манипуляцией сдвигом фазы (КМСФ). По мере развития техники могут оказаться желательными другие способы модуляции, например, КАМ (квадратурная амплитудная модуляция) 16 или КАМ 64, или какие-либо другие не известные в настоящее время или не имеющие широкого применения способы. 4 В предпочтительном режиме, согласно изобретению, аналоговый ЧМ сигнал имеет номинальную девиацию ЧМ 3 МГц. Кривая спектральной плотности мощности для реальной телевизионной программы показывает, что максимумы мощности имеют приблизительно такую же величину и сосредоточены в полосе частот, имеющей ширину менее 6 МГц, и спадают настолько резко, что спад, по крайней мере, на 6 дБ происходит на полосе почти в 14 МГц, а спад, по крайней мере, на 10 дБ - на полосе в 12 МГц из общей номинальной полосы частот канала 20 МГц. Эти значения, наблюдаемые через анализатор спектра, на котором получают кривую с "максимальной выдержкой", не отражают мгновенное распределение, которое непрерывно изменяется при изменениях в изображении, однако, предполагают, что путем тщательного выбора несущих частот в участках полосы частот с малым уровнем сигнала должен быть возможен прием как аналогового телевизионного сигнала с высоким качеством, так и, по крайней мере, 8-ми или 9-ти каналов Т-1 или эквивалентных им каналов в той же самой полосе частот 20 МГц. В альтернативном варианте, когда девиация ЧМ увеличена до 5 МГц, центральная область приблизительно постоянной мощности растет только до величины, приблизительно, 7 МГц, но имеет менее резкий спад в каждую сторону и кривую менее правильной формы, такую,что она имеет спад, по крайней мере, на 6 дБ в полосе приблизительно 12 МГц, и спад, по крайней мере, на 10 дБ в полосе 8,5 МГц из той же самой общей полосы частот канала. С учетом этих величин можно сделать предположение,что путем тщательного выбора несущих частот в участках полосы частот с малым уровнем сигнала или "хороших участков" в полосе частот,должен быть возможен прием как аналогового телевизионного сигнала с очень высоким качеством, так и, по крайней мере, 7-ми каналов Т-1 или эквивалентных им каналов в той же самой полосе частот 20 МГц. В соответствии с другой стороной изобретения, передачу сигналов с различным типом модуляции осуществляют с различной поляризацией. Это позволяет использовать всю ширину полосы частот для каждого типа модуляции без взаимных помех в месте нахождения абонента, потому что каждый сигнал имеет две характеристики приема с разнесением, которые используют в приемнике для его распознавания на фоне сигнала помехи. В тех случаях, когда каналы связи используют только для односторонней передачи, то путем чередования типов модуляции, применяемых к заданной поляризации в смежных ячейках сотовой связи, может быть получено практическое отсутствие взаимных помех между ячейками. Согласно еще одному предпочтительному варианту осуществления в соответствии с этой стороной изобрете 5 ния, если какие-либо каналы используют для двухсторонней связи с местами, в которых находится абонент, то желательно, чтобы обратные сигналы передавали с использованием того же самого типа модуляции, как и сигналы, на которые отвечают, но с другой поляризацией. Преимущество этого режима работы состоит в том, что ненужные отраженные сигналы, которые были переданы, отражены обратно и приняты на рассматриваемом узле сотовой связи,имеют поляризацию, отличную от сигналов с тем же типом модуляции, но которые являются нужными обратными сигналами. Взаимные помехи будут еще более низкими, если передачу обратных сигналов (восходящих) осуществляют с различными несущими частотами. Но и еще один дополнительный вариант осуществления изобретения обеспечивает возможность получения исключительно большого количества каналов для заданной общей ширины полосы частот. Для каждой поляризации осуществляют передачу всего количества аналоговых каналов и ряда цифровых каналов, которые не будут приводить к ненадежному приему аналоговых каналов. Если передатчик работает,не имея каких-либо близко соседствующих ячеек, то было бы хорошо, чтобы аналоговые ячейки работали на соответствующих несущих частотах канала. Однако при некотором снижении унификации модулей передачи и приема взаимные помехи между сигналами программы или цифровыми сигналами, когда они оба находятся внутри одной ячейки, и от других ячеек могут быть уменьшены путем чередования частот. Используемый здесь принцип состоит в том, что приблизительно половину диапазона аналогового канала с одного конца полосы частот не используют для аналоговой передачи. При одной поляризации, в группе нижних по частоте каналов несущие аналоговых сигналов расположены с, приблизительно, обычным интервалом последовательно вверх от канала, начало которого находится в самом нижнем конце полосы частот; а передачу цифровых несущих осуществляют на выбранных частотах, отличных от (а где параметры взаимных помех требуют этого,то и на частотах, удаленных из) несущих частот аналогового сигнала. При другой поляризации в верхней группе каналов несущие аналоговых сигналов расположены приблизительно с обычным интервалом последовательно вверх от канала, начало которого находится, приблизительно, на половине расстояния между самым нижним и следующим самым нижним из нижней группы. Таким образом, каналы одной аналоговой группы по отношению друг к другу имеют две характеристики приема с разнесением, помогающие распознавать сигналы на фоне другой аналоговой группы. Передачу несущих цифровых сигналов снова осуществляют на выбранных частотах, которые наверняка удалены из несущих частот аналогового сигнала верхней 6 группы. В зависимости от девиации ЧМ (или другого типа модуляции) и выбранной ширины полосы частот канала может быть экспериментально показано расположение "хороших участков" в спектре для размещения несущих частот цифрового сигнала таким образом, чтобы минимизировать взаимные помехи с аналоговым сигналом и получить надежный прием обеих модуляций. К тому же, может быть выгодно немного изменить интервал аналогового канала так, чтобы хорошие участки верхних каналов некоторым образом чередовались бы с хорошими участками более низких каналов, и по возможности использовать меньшее количество цифровых каналов с одной или с обеими поляризациями, чем при использовании только одной поляризации и набора аналоговых каналов. Такая схема должна уменьшать частоту появления ошибок при детектировании цифровых сигналов всякий раз, когда нечувствительность к сигналам другой поляризации является меньшей, чем в идеальном случае, и может минимизировать взаимные помехи между ячейками сотовой связи, результатом этого является, примерно, удвоение количества передаваемых аналоговых телевизионных или других программ и увеличение числа цифровых каналов. Однако желательно, чтобы любой обратный сигнал находился в специально выделенных для этой цели каналах. В этом варианте осуществления допускается осуществление всенаправленной передачи,которая может иметь меньшую стоимость, если ячейки не находятся близко друг от друга или не перекрываются. Однако особенное преимущество имеет использование секторов, когда они устроены так, что к бокам сектора с более низкими каналами с одной поляризацией примыкают сектора с верхними каналами той же поляризации. Желательно, чтобы матрица сотовой связи была устроена так, чтобы встречные сектора имели ту же самую комбинацию каналов, поляризаций. Также желательно, чтобы размеры и направления секторов были выбраны такими, что вблизи перекрытия двух секторов абонент не находился бы перед передатчиком другой близлежащей ячейки сотовой связи. Настоящее изобретение особенно подходит для передачи в УВЧ или СВЧ спектральных диапазонах с использованием радиопередачи,которая по существу работает как распространение радиоволн в пределах прямой видимости,и в которой правительственные правила затрудняют увеличивать число каналов сигнала до необходимой величины, но полосы частот каналов относительно малы по сравнению с несущими частотами. Это можно также применить к любому другому типу передачи, в котором желание получить большее количество каналов превышает технические возможности использования более широкого диапазона спектра. 7 В особенности, когда желательно уменьшить первоначальные основные затраты, систему можно первоначально реализовать с наличием минимума дублированной аппаратуры в пунктах передачи, даже если это уменьшает число открытых для доступа цифровых каналов. Абонентам можно предложить выбор только аналогового канала по минимальной стоимости или дополнительных цифровых услуг за более высокую ежемесячную плату. Впоследствии система может быть расширена для использования приема с разнесением по секторам и поляризации внутри ячейки без необходимости замены какого-либо из узлов первоначальной аппаратуры; основной недостаток такого бизнесплана состоит в том, что требуется изменять угол поляризации для некоторых антенн абонента во время переключения. Однако используемые для предпочтительных полос частот антенны абонента настолько малы, что они могут быть легко перестроены самими абонентами. Краткое описание чертежей Фиг. 1 представляет собой схематический вид системы согласно изобретению с использованием общей передающей антенны; фиг. 2 - схематический вид системы согласно изобретению с использованием антенн с различной поляризацией; фиг. 3 - диаграмму, на которой показана конфигурация передающих ячеек сотовой связи согласно изобретению, имеющих в каждой ячейке передающие антенны с сектором в 90; фиг. 4 - диаграмму, на которой показана другая конфигурация передающих ячеек сотовой связи согласно изобретению, имеющих в каждой ячейке антенны с сектором в 180; фиг. 5 - диаграмму, на которой показана еще одна конфигурация передающих ячеек сотовой связи согласно изобретению, в каждой ячейке из которых осуществляют всенаправленную передачу с одной и той же поляризацией; фиг. 6 - диаграмму, на которой показана конфигурация передающих ячеек сотовой связи согласно изобретению, в каждой ячейке из которых осуществляют всенаправленную передачу; фиг. 7 - диаграмму, на которой показан и еще один дополнительный вариант конфигурации передающих ячеек сотовой связи согласно изобретению, в каждой ячейке из которых осуществляют всенаправленную передачу аналоговых сигналов и передачу цифровых сигналов в неодинаковых секторах; фиг. 8 - график спектра подходящего для использования в изобретении видеосигнала с ЧМ девиацией 3 МГц; фиг. 9 - график спектра подходящего для использования в изобретении видеосигнала с ЧМ девиацией 5 МГц; и фиг. 10 - график, на котором показана допустимая величина взаимных помех ЧМ видео 000776 8 сигнала в зависимости от несущей частоты сигнала Т-1 с КМСФ. Описание предпочтительных вариантов осуществления изобретения Система, схема которой показана на фиг. 1,осуществляет передачу к абонентам в ячейке сотовой связи комбинации из пятидесяти частотно-модулированных телевизионных сигналов и гораздо большего количества цифровых сигналов, от всенаправленной антенны 1, питание которой производят от сумматора 15 и которая показана на схеме как одиночная всенаправленная антенна, хотя она может быть образована из двух или более антенн секторов. В предпочтительном варианте используют два усилителя 12 и 14 мощности передачи. Для дополнительной надежности обслуживания желательно, чтобы усилители мощности передачи имели резервную коммутацию. Видео- и звуковые сигналы для аналоговых каналов 1-50 получают от местного источника телевизионных сигналов или принимают по радиорелейной линии любого известного вида, которые представлены на схеме в общем случае в виде прямоугольников 21. Каждый канал имеет отдельный РЧ (радиочастотный) генератор 23, выходной сигнал которого подают на ЧМ модулятор 25, где производят его модуляцию соответствующими телевизионными(ТВ) сигналами. В предпочтительном варианте модулятор сконструирован для обеспечения номинальной ЧМ девиации 3 МГц таким образом, чтобы энергия была сконцентрирована в центральной полосе 6 МГц из предназначенной для передачи полосы частот от 18 до 20 МГц. Эти модулированные РЧ сигналы объединяют,как показано на схеме, при помощи сумматора 27 и преобразовывают с повышением частоты в СВЧ диапазон с шириной полосы 1 ГГц, например между 27,5 и 28,5 ГГц, в повышающем преобразователе 29. Обычными специалистами в данной области техники может быть признано,что наиболее выгодным с экономической точки зрения является тот вариант, когда все РЧ генераторы 23 работают на одной и той же частоте,таким образом, генераторы и связанные с ними модуляторы являются идентичными, а выходные сигналы модуляторов затем отдельно друг от друга преобразовывают с повышением частоты с разделением 20 МГц по ширине каналов в полосе промежуточных частот, например, в диапазоне между 2,1 и 3,1 ГГц, перед тем как произвести их преобразование с повышением частоты как группы до диапазона 28 ГГц. Передача цифровых сигналов, представляющих собой сигналы от многих различных видов связи, может быть осуществлена на частотах, находящихся в том же самом диапазоне 50-ти ЧМ каналов. Например, сигналы с низкой скоростью передачи данных представлены входными сигналами 1 А-1 М, полученными от источников 31. Для того чтобы количество тре 9 буемых несущих частот и модуляторов сделать минимальным, желательно, чтобы эти сигналы с низкой скоростью передачи, например, от персонального телефона, факсимильного аппарата,модема компьютера или другого оконечного устройства передачи данных были объединены в мультиплексоре 33 и чтобы вывод сигнала осуществляли со скоростью передачи данных,как минимум, 1 МБ в секунду, например, как в стандартной линии передачи Т-1. Линия Т-1 является линией, осуществляющей перенос первой последовательности ИКМ мультиплексного сигнала со скоростью передачи по существу 1,5 Мбит/с. Выходной сигнал первого генератора 35 несущих частот данных модулируют потоком данных из мультиплексора 33 в модуляторе 37 с квадратурной манипуляцией сдвигом фазы. Точно так же осуществляют модуляцию с КМСФ до 9-ти других источников цифровых данных типа Т-1, показанных прямоугольниками 41, на несущих частотах 1P - 1X, полученных в генераторах 45, и модуляцию которых производят модуляторами 47. Эти несущие частоты могут, например, находиться в полосе 2,10-2,12 ГГц или быть преобразованы с повышением частоты в эту полосу частот, причем собственные несущие частоты передачи данных выбирают так, чтобы избежать совпадения с несущей частотой самого нижнего по частоте канала ЧМ и чтобы они находились в "хороших участках", где передача цифровых сигналов приводит к минимальному ухудшению приема ТВ ЧМ сигнала. Для передачи на несущих частотах, попадающих в диапазон второго ЧМ ТВ канала,осуществляют модуляцию с КМСФ сигналов от источников цифровых сигналов 51 (или же модуляцию и преобразование с повышением частоты до) на несущих частотах, соответствующих частотам, используемым для передачи цифрового сигнала по самому нижнему ЧМ каналу. Модуляция дополнительных источников цифровых сигналов для всех остальных ЧМ каналов может быть произведена на выбранных подобным способом несущих частотах. Весь набор несущих частот с цифровой модуляцией поднимают по частоте до полосы от 27,5 до 28,5 ГГц в повышающем преобразователе 59. Система на фиг. 2 аналогична системе на фиг. 1 за исключением того, что антенна 50 передает только аналоговые сигналы и может быть антенной сектора; а также может быть реализовано множество цифровых прямоугольников 31-59, сигнал которых подают на соответствующие антенны 52 сектора. Согласно одному варианту осуществления изобретения в соответствии с фиг. 2, который далее описывают со ссылкой на фиг. 6, каждая антенна является всенаправленной, одна из них имеет горизонтальную поляризацию, а другая вертикальную поляризацию. Такая конфигурация позволяет осуществлять передачу большого числа несущих час 000776 10 тот цифровых сигналов в той же самой полосе частот, что и ЧМ сигнал, без взаимных помех в приемнике, даже до того момента, когда одна несущая частота цифрового сигнала равна тому же самому значению частоты, что и несущая ЧМ сигнала, а вся ширина полосы частот ЧМ каналов заполнена цифровыми сигналами. В другом варианте осуществления изобретения, который описан схемой на фиг. 2, по крайней мере, антенна 52 является антенной сектора, в предпочтительном варианте сигнал на каждый сектор подают от отдельного усилителя 14 и повышающего преобразователя 59. Когда систему из фиг. 2 используют в матрице сотовой связи, подобной показанным на фиг. 3, 4 или 7,например, цифровые сигналы из некоторых источников 31, 41, 51 могут быть переданы на все сектора данной ячейки, в то время как другие только на один из секторов. Это позволяет многократно использовать части спектра для передачи различных цифровых сигналов, предназначенных для находящихся в различных секторах индивидуальных абонентов. Кроме того, если каждая из комбинаций "повышающий преобразователь/усилитель" устроена по схеме сдвоенного передатчика с использованием вышеупомянутой резервной коммутации, то надежность может быть повышена. На фиг. 3 показана прямоугольная схема расположения ячеек пунктов передачи сотовой связи согласно варианту осуществления изобретения на фиг. 2, в которой использованы сектора в 90. Ячейки размещены, приблизительно,по строкам 301, 302, 303 и т.д. и столбцам 307,308, 309 и т.д. Ясно показано, что в каждой ячейке четыре квадранта имеют чередующиеся вертикальную и горизонтальную поляризацию аналогового сигнала (имеющую обозначенияAV и АН) и другую поляризацию цифрового сигнала DH и DV. Такая структура минимизирует взаимные помехи смежных ячеек. Например, абонент, находящийся в зоне 312 ячейки 310, остронаправленная антенна которого направлена как на передатчик 311 из ячейки 310,так и на передатчик 321 из ячейки 320, принимает сигнал взаимных помех от ячейки 320, который для данного типа модуляции имеет другую поляризацию, а также ослабление свыше 6 дБ из-за разницы в расстоянии. Таким же образом для абонента, находящегося в зоне 314, антенна которого направлена как на передатчик 311 из ячейки 310, так и на передатчик 351 из ячейки 350, сигналы, передачу которых производят из ячейки 350, имеют различную поляризацию. Перекос углов наведения на сектор дополнительно гарантирует, что абонент, находящийся вблизи границы двух секторов, например, в зоне 356, интенсивность сигнала которого обычно на 3 дБ ниже из-за близости к краям секторов, не может осуществлять прием никакого прямого сигнала как от ячейки 310, так и от 11 350, кроме того, изменение поляризации между смежными секторами в значительной степени устраняет проблему интерференционных полос в тех местах, где происходит наложение картин излучения от двух антенн сектора. В тех местах, где цифровые сигналы используют для двусторонней связи, абонент ячейки 320 а зоне 325 может осуществлять передачу вертикально поляризованного обратного сигнала к местоположению 321 передатчика. Этот вертикально поляризованный сигнал в обычном случае не должен вызывать взаимные помехи для абонента, находящегося в зоне 327,так как переданный обратный сигнал относительно слаб (большая апертура приемной антенны в местоположении 321 передатчика компенсирует уменьшенную мощность передатчика обратного сигнала). В то же самое время, вертикальный цифровой обратный сигнал с вертикальной поляризацией из местоположения 325 не будет вызывать проблем в местоположении 311 передатчика, так как приемный сектор для этого направления установлен на прием горизонтально поляризованных цифровых обратных сигналов. Еще лучше взаимные помехи могут быть предотвращены в системе двусторонней связи,когда для различных абонентов или типов оборудования в доме абонента производят динамическое распределение каналов, исходя из их расположения внутри ячейки. На фиг. 4 показана другая матрица сотовой связи, имеющая антенны с сектором в 180, в которой использованы противоположные направления поляризации, соответственно, для аналоговых и цифровых сигналов в заданном секторе, причем обращенные друг к другу сектора имеют одну и ту же поляризацию. Матрица такого типа может быть названа матрицей с плотной упаковкой, так как она обеспечивает минимальные перекрытия и в то же самое время имеет минимум областей, которые номинально не принадлежат ни одной ячейке. Матрицу можно рассматривать как расположенную в виде столбцов 401, 402, 403, 404 и так далее. Антенны в чередующихся столбцах 401, 403 и т.д. выровнены по, приблизительно, прямой линии,и каждая антенна сектора направлена, приблизительно, параллельно линии выравнивания столбца. В результате, пунктирные линии, показывающие раздел между двумя секторами каждой ячейки приблизительно перпендикулярны к прямой линии. В этом столбце направления поляризации аналогового сигнала подобны тем,которые показаны в находящейся в процессе параллельного рассмотрения заявке на изобретение 08/566,780. Сектор 413 ячейки 410,обращенный к ячейке 420, осуществляет передачу аналогового ЧМ сигнала с горизонтальной поляризацией и цифрового сигнала с вертикальной поляризацией, это же осуществляет и сек 000776 12 тор 423 из ячейки 420, обращенный к ячейке 410. Строка 402 выровнена совершенно другим образом. Каждая из ее ячеек наложена на две соответствующие ячейки в столбце 401, и на две соответствующие ячейки в столбце 403. Линии раздела между секторами приблизительно параллельны направлению столбца, но смежные ячейки в этом столбце имеют взаимно различные направления поляризации в одну сторону. Сектор 443 из ячейки 440, обращенный к секторам 413 из ячейки 410 и 423 из ячейки 420, имеет ту же самую, что и они, горизонтальную поляризацию аналогового сигнала. Чтобы минимизировать взаимные помехи от смежных ячеек,например, ячейки 450, например, когда абонент расположен в точке 442 вблизи от линии раздела между секторами ячейки 440, линии раздела имеют небольшой угол наклона, равный, по крайней мере, половине угла от угловой ширины луча приемных антенн абонента. Следовательно, абоненту в точке 442 следует установить свою аналоговую антенну в положение для вертикальной поляризации, потому что любые взаимные помехи между ячейками от ячейки 450 будут поляризованы горизонтально. Также можно заметить, что если желательна цифровая двусторонняя связь с обратным сигналом,имеющим поляризацию, противоположную принятому цифровому сигналу, то абонент, находящийся на линии, соединяющей две смежные ячейки в том же самом или в смежных столбцах, будет осуществлять передачу сигнала с полярностью, противоположной обратным сигналам в смежной ячейке. На фиг. 5 показана матрица сотовой связи,в которой для аналоговых сигналов используют всенаправленные антенны, а для передачи цифровых сигналов в этой же ячейке - всенаправленную антенну с той же самой поляризацией. В смежных ячейках строк 501, 502 и 503 и столбцов 507, 508, 509 поляризацию чередуют так,что ячейки 510, 530 и 550 имеют одинаковую поляризацию. Для того чтобы предотвратить взаимные помехи между ячейками от передатчика ячейки 520, находящегося в точке 521,абонент ячейки 510, находящийся в точке 512,имеет как сигналы с различной поляризацией,так и с различным ослаблением из-за расстояния; однако, когда он находится в точке 521,сигнал от передатчика ячейки 550, находящегося в точке 551, имеет только ослабление из-за расстояния. Такая структура обеспечивает сильное упрощение передающей аппаратуры, но ограничивает число цифровых каналов, передача которых может быть осуществлена без взаимных помех с аналоговым сигналом. Кроме того, при наличии такой структуры желательно,чтобы при двусторонней связи использовали частоты обратного сигнала, отличные от частот передачи цифровых сигналов, таким образом,горизонтально поляризованный обратный циф 13 ровой сигнал от абонента, находящегося в точке 527, может быть детектирован в точке 521 при возможном наличии равного или более сильного горизонтально поляризованного цифрового сигнала из точки 511. На фиг. 6 показана матрица сотовой связи,в которой для аналоговых сигналов используют всенаправленные антенны, а для передачи цифровых сигналов в этой же ячейке - всенаправленную антенну с противоположной поляризацией. В смежных ячейках строк 601, 602 и 603 и столбцов 607, 608, 609 поляризацию чередуют так, что ячейки 610, 630 и 650 имеют одинаковую поляризацию. В результате, для того, чтобы предотвратить взаимные помехи между ячейками от передатчика ячейки 620, находящегося в точке 621, абонент ячейки 610, находящийся в точке 612, имеет как сигналы с различной поляризацией, так и с различным ослаблением из-за расстояния; однако, когда он находится в точке 604, сигнал от передатчика ячейки 650, находящегося в точке 651, имеет только ослабление изза расстояния. При наличии такой структуры снова желательно, чтобы при двусторонней связи использовали частоты обратного сигнала,отличные от частот передачи цифровых сигналов, таким образом, вертикально поляризованный обратный цифровой сигнал от абонента,находящегося в точке 627, может быть детектирован в точке 621 при возможном наличии равного или более сильного вертикально поляризованного цифрового сигнала из точки 611. Однако из-за различной поляризации между частотами аналоговых и цифровых сигналов, передачу которых осуществляют в каждой ячейке, цифровыми каналами может быть заполнена, по существу, вся полоса частот. На фиг. 7 показана матрица сотовой связи,в которой для аналоговых сигналов используют всенаправленные антенны, а для передачи цифровых сигналов в этой же ячейке - антенну с секторами неравной ширины и чередованием поляризации. В смежных ячейках строк 701, 702 и 703 и столбцов 707, 708, 709 поляризацию аналогового (ЧМ) сигнала чередуют так, что ячейки 710, 730 и 750 имеют одинаковую поляризацию аналогового сигнала, подобно тому,что показано на фиг. 5 и 6. Однако цифровые сектора имеют структуру, аналогичную фиг. 4,где сигнал с одинаковыми направлениями поляризации излучают навстречу друг другу. Так как число цифровых каналов, передача которых может быть осуществлена без взаимных помех с ЧМ сигналом, меньше в том случае, когда они имеют одинаковую поляризацию, передачу в цифровом секторе, имеющем ту же самую поляризацию, что и аналоговый сигнал, осуществляют более остронаправленной антенной, например, имеющей ширину луча 60, в то время как в секторе, имеющем другую поляризацию цифрового сигнала, передачу осуществляют с шириной луча 120. Структура такого типа по 000776 14 зволяет достичь примерно одинакового количества абонентов и выбираемых ими в особых комбинациях цифровых каналов по всем направлениям внутри ячейки. Фиг. 8 представляет собой график спектра удельной мощности реальной ТВ программы с ЧМ девиацией 3 МГц, полученный с описанной выше "максимальной выдержкой". Время развертки равнялось 1 с на деление (5,0 МГц). Этот спектр показывает, что максимумы мощности сигнала в основном сконцентрированы в полосе,ширина которой немного меньше 6 МГц, и она,по крайней мере, на 10 дБ ниже значения в центре вне асимметричной области шириной, приблизительно, 7,5 МГц. Эта кривая предполагает возможность передачи без серьезного ухудшения качества ЧМ сигнала, по крайней мере, 8-ми или 9-ти каналов Т-1 цифровых сигналов, каждый из которых имеет скорость передачи 1,544 Мбайт/с. На фиг. 9 представлен график, аналогичный показанному на фиг. 8, на котором девиация увеличена до 5 МГц. Центральная область практически постоянных максимумов мощности расширена до 7 МГц, а более пологий наклон краев приводит к тому, что значение спектра снижается, по крайней мере, на 6 дБ вне области шириной, приблизительно, 8 МГц, и снижается,по крайней мере, на 10 дБ вне асимметричной области шириной, приблизительно, 11 МГц. Эта кривая предполагает возможность передачи без серьезного ухудшения качества аналогового сигнала, по крайней мере, 6-ти каналов Т-1 (каждый по 1,544 Мбайт/с) в аналоговом ЧМ канале шириной 20 МГц. На фиг. 10 показан график в дБ отношения сигнал/шум в видеосигнале для различных соотношений несущего сигнала и сигнала взаимных помех. На этих кривых ясно видны два широких "хороших участка", в которых наличие цифровых данных не приводит к серьезным искажениям ТВ сигнала. Кривые на фиг. 8-10 имеют заметную асимметрию. Однако не устанавливают никаких требований на то, чтобы каждый из цифровых сигналов находился точно в границах ЧМ каналов шириной 20 МГц, таким образом выбор несущих частот цифровых сигналов может быть произведен только исходя из того, чтобы минимизировать взаимные помехи с аналоговыми ТВ сигналами. Обычные специалисты в данной области техники могут признать, что под сущность изобретения подпадает множество видоизменений и альтернативных вариантов описанных выше вариантов осуществления настоящего изобретения. Например, могут быть использованы не вертикальная и горизонтальная, а другие ортогональные поляризации. Передаваемые цифровые сигналы не ограничены только стандартными типами Т-1, а могут также быть и цифровыми ТВ сигналами со сжатием и без; могут быть 15 потоками данных с узкой полосой частот или иметь полосу частот более широкую, чем Т-1; сигналами видеотелефона; сигналами высокоскоростной передачи компьютерных данных; или любыми другими, которые могут быть известны или станут известными. Различные цифровые каналы могут использовать различные типы модуляции или скорости передачи информации в битах/с, и иметь различную ширину полосы частот канала внутри одной полосы частот аналогового сигнала или полос частот аналоговых сигналов. Аналоговые сигналы не ограничены частотной модуляцией; по крайней мере, одной из других возможностей является модуляция фазы. Один или большее количество"аналоговых" каналов могут осуществлять передачу сигналов, которые заметно отличаются от ТВ сигналов. Один пункт передачи может осуществлять передачу в более чем двух или трех отдельных полосах частот, с использованием настоящего изобретения в одной, двух или во всех трех полосах, например, от 27,5 до 28,35 ГГц, от 29,1 до 29,25 ГГц и от 31,0 до 31,3 ГГц. Изобретение не ограничено частотами микроволнового диапазона, но пригодно и для использования всякий раз, когда осуществляют передачу сигнала с широким спектром вместе с различным образом модулированным сигналом с более узким спектром. Таким образом, ясно,что о данном изобретении можно судить исключительно по прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ передачи множества сигналов в заданной широкой полосе частот из места осуществления передачи для выборочного приема на находящийся внутри ячейки сотовой связи приемник абонента, заключающийся в том, что передают первое множество сигналов на соответственно различных несущих частотах,которое занимает взаимно исключающие друг друга собственные полосы частот каналов внутри заданной широкой полосы частот, и передают, по меньшей мере, один дополнительный сигнал внутри другой собственной полосы частот канала, находящейся внутри указанной заданной широкой полосы частот, причем сумма ширины полос частот взаимно исключающих друг друга собственных полос частот канала и другой собственной полосы частот канала больше, чем заданная широкая полоса частот, для чего осуществляют передачу, по меньшей мере,одного дополнительного сигнала с, по меньшей мере, двумя характеристиками приема с разнесением, отличных от характеристик первого множества сигналов, причем указанные характеристики приема с разнесением выбирают из группы, включающей несущую частоту, тип модуляции и поляризацию так, что находящий 000776 16 ся в заданном месте приемник, который осуществляет прием первого множества сигналов и,по меньшей мере, одного дополнительного сигнала, может производить выборочный прием любого из переданных сигналов. 2. Способ по п.1, отличающийся тем, что первое множество сигналов является цифровыми сигналами передачи, а, по меньшей мере,один дополнительный сигнал является аналоговым сигналом, занимающим почти целиком всю заданную полосу частот, передачу которого осуществляют на несущей частоте, отличной от несущей частоты любого из первого множества сигналов. 3. Способ по п.2, отличающийся тем, что осуществляют передачу дополнительных сигналов в соответствующем множестве прилегающих друг к другу заданных полос частот, которое занимает широкую полосу частот, и в, по меньшей мере, множестве прилегающих друг к другу заданных полос частот аналоговый сигнал является соответствующим частотно- или фазомодулированным сигналом, занимающим, по существу, всю заданную полосу частот. 4. Способ по п.2, отличающийся тем, что осуществляют передачу дополнительных сигналов в соответствующем множестве прилегающих друг к другу заданных полос частот, которое занимает широкую полосу частот и, по меньшей мере, один из первого множества отдельных сигналов является цифровым сигналом,собственная полоса частот которого занимает участки двух смежных заданных полос частот. 5. Способ передачи множества сигналов в одной полосе частот из места осуществления передачи для выборочного приема на находящийся внутри ячейки сотовой связи приемник абонента, заключающийся в том, что передают аналоговые сигналы, занимающие почти всю указанную полосу частот и включающие сигналы программы, которые представляют собой, по меньшей мере, одну передаваемую программу, передачу которой осуществляют на несущей частоте программы внутри этой полосы частот и которая занимает один канал программы,осуществляют передачу цифровых сигналов, представляющих собой, по меньшей мере,один цифровой сигнал передачи с первой скоростью передачи информации в битах/с, используя, по меньшей мере, первую несущую частоту,которая находится внутри канала программы,причем цифровые сигналы полностью находятся внутри полосы частот и занимают значительно меньший диапазон в этой полосе частот, чем аналоговые сигналы, представляющие одну передаваемую программу, и осуществляют выбор первой несущей частоты, первой скорости передачи информации в битах/с и мощности передачи цифрового сигнала так, что приемник абонента может осуществлять выборочный прием и надежное детектиро 17 вание либо одной передаваемой программы,либо цифрового сигнала передачи. 6. Способ по п.5, отличающийся тем, что цифровые сигналы представляют собой множество цифровых сигналов передачи, включающих один цифровой сигнал передачи, при использовании множества несущих частот цифровых сигналов внутри канала программы, передачу каждого из которых производят на заданной мощности передачи. 7. Способ по п.6, отличающийся тем, что цифровые сигналы включают пять мультиплексных сигналов со скоростью передачи 1,5 Мбит/с. 8. Способ по п.5, отличающийся тем, что передачу аналоговых сигналов и цифровых сигналов осуществляют с одной и той же поляризацией. 9. Способ по п.5, отличающийся тем, что передачу аналоговых сигналов в ячейке осуществляют в заданном угле охвата, а передачу цифровых сигналов осуществляют в первом секторе, имеющем угол охвата меньший, чем заданный угол охвата. 10. Способ по п.9, отличающийся тем, что заданный угол охвата равен 360. 11. Способ по п.10, отличающийся тем, что дополнительно осуществляют передачу во втором секторе дополнительных цифровых сигналов на частотах внутри канала программы с поляризацией, отличной от одной и той же поляризации. 12. Способ по п.5, отличающийся тем, что передачу аналоговых сигналов и цифровых сигналов осуществляют с отличными друг от друга поляризациями. 13. Способ по п.12, отличающийся тем, что передачу аналоговых сигналов и цифровых сигналов осуществляют через первый сектор, в котором аналоговые сигналы имеют первую поляризацию, при этом дополнительно осуществляют передачу аналоговых сигналов через второй сектор, примыкающий к первому сектору, с поляризацией, отличной от первой поляризации, и осуществляют передачу дополнительных цифровых сигналов во втором секторе с первой поляризацией. 14. Способ по п.13, отличающийся тем, что дополнительные цифровые сигналы включают,по меньшей мере, второй цифровой сигнал передачи, передачу которого в указанном первом секторе не производят. 15. Способ по п.13, отличающийся тем, что дополнительно осуществляют передачу аналоговых сигналов через третий и четвертый секторы, которые устроены таким образом, что аналоговые сигналы в смежных секторах имеют различную поляризацию, а каждый из секторов представляет собой сектор приблизительно в 90 и осуществляют передачу третьего и четвертого цифровых сигналов, соответственно, в третьем и четвертом секторах. 18 16. Способ по п.15, отличающийся тем, что дополнительно осуществляют передачу дополнительных сигналов из места осуществления передачи в смежные ячейки, при этом ячейки располагают так, что в обращенных навстречу друг другу секторах смежных ячеек передачу сигналов с одинаковым типом модуляции и одинаковой поляризацией производят навстречу друг другу. 17. Способ по п.5, отличающийся тем, что цифровые сигналы являются первым множеством цифровых сигналов, при этом передачу аналогового сигнала и первого множества цифровых сигналов осуществляют через первый сектор, имеющий секторный угол, незначительно превышающий 180, а передачу аналогового сигнала и второго множества цифровых сигналов осуществляют через смежный с ним второй сектор, который имеет незначительную область перекрытия с указанным первым сектором, и передачу, по меньшей мере, второго множества цифровых сигналов производят с поляризацией,отличной от той поляризации, с которой производят передачу первого множества. 18. Способ передачи цифрового сигнала на приемник, заключающийся в том, что передают аналоговый сигнал на заданной несущей частоте, который занимает почти всю полосу частот,передают цифровой сигнал на первой несущей частоте, которая находится внутри указанной полосы частот, с заданной скоростью передачи информации в битах/с, причем выбор несущей частоты и скорости передачи информации в битах/с осуществляют таким образом,что цифровой сигнал полностью занимает часть указанной полосы частот с одной стороны от заданной несущей частоты, а в области, занимающей, по меньшей мере, приблизительно 10% от указанной полосы частот, центром которой является указанная заданная несущая частота, цифровой сигнал практически отсутствует, и осуществляют выбор уровня мощности передачи цифрового сигнала таким образом, что полученный на приемнике уровень мощности цифрового сигнала в указанной части полосы частот не превышает уровень мощности аналогового сигнала в указанной части больше, чем на 6 дБ. 19. Способ по п.18, отличающийся тем, что передачу множества цифровых сигналов осуществляют в соответствующих отдельных частях указанной полосы частот, а суммарный уровень мощности сигнала соответствующих полученных на приемнике цифровых сигналов меньше суммарного уровня мощности полученного на приемнике аналогового сигнала. 20. Способ по п.19, отличающийся тем, что соответствующий полученный на приемнике уровень мощности сигнала для каждого из цифровых сигналов меньше, по меньшей мере, на 12 дБ, чем полученный на приемнике уровень 19 мощности аналогового сигнала в соответствующей отдельной части полосы частот. 21. Способ по п.19, отличающийся тем, что передачу цифровых сигналов и аналогового сигнала осуществляют с одной и той же поляризацией из одного и того же местоположения передатчика. 22. Способ по п.21, отличающийся тем, что осуществляют всенаправленную передачу аналогового сигнала с заданной поляризацией, передачу цифрового сигнала осуществляют через первый сектор, имеющий ширину луча меньше 180, а передачу множества дополнительных цифровых сигналов осуществляют через второй сектор с поляризацией, отличной от заданной поляризации, причем передачу множества дополнительных цифровых сигналов осуществляют на несущих частотах внутри полосы частот,а первый и второй сектора не имеют значительного углового перекрытия. 23. Способ по п.22, отличающийся тем, что второй сектор имеет большую ширину, чем первый сектор. 24. Способ по п.22, отличающийся тем, что осуществляют передачу, по меньшей мере, другого множества цифровых сигналов в третьем секторе, который не имеет значительного перекрытия с первым или вторым секторами, а смежные сектора имеют отличную друг от друга поляризацию. 25. Способ по п.19, отличающийся тем, что аналоговый сигнал является частотно- или фазомодулированным сигналом, имеющим в значительной степени постоянный уровень мощности, а цифровой сигнал представляет собой сигнал с квадратурной манипуляцией сдвига фазы. 26. Способ по п.25, отличающийся тем, что аналоговый сигнал занимает полосу частот большую, чем 3,3 МГц, а цифровой сигнал занимает часть полосы частот шириной приблизительно 1,5 МГц. 27. Способ по п.26, отличающийся тем, что аналоговый сигнал является телевизионным сигналом, который занимает полосу частот шириной более 16 МГц. 28. Передающее устройство, содержащее средство для передачи из данного местоположения аналогового сигнала на заданной 20 несущей частоте с заданной поляризацией, занимающего практически всю полосу частот,средство, включающее, по меньшей мере,одну антенну для передачи, по меньшей мере,одного цифрового сигнала на первой несущей частоте, которая находится внутри указанной полосы частот, приблизительно из заданного местоположения с заданной поляризацией,причем цифровой сигнал полностью занимает часть указанной полосы частот с одной стороны от несущей частоты аналогового сигнала, а в области, занимающей, по меньшей мере,приблизительно 10% полосы частот, центром которой является заданная несущая частота,цифровой сигнал практически отсутствует, и внутри зоны охвата одной антенны уровень мощности цифровых сигналов в указанной части полосы частот не превышает больше чем на 6 дБ уровень мощности аналогового сигнала в указанной части. 29. Устройство по п.28, отличающееся тем,что антенна обеспечивает охват сектора шириной не более, чем приблизительно 180. 30. Устройство по п.28, отличающееся тем,что, по меньшей мере, одна антенна предназначена для передачи цифрового сигнала и аналогового сигнала. 31. Устройство по п.28, отличающееся тем,что, по меньшей мере, одна антенна содержит множество антенн для передачи соответствующих цифровых сигналов на различных несущих частотах с одной и той же поляризацией, а средство для передачи аналогового сигнала содержит дополнительную антенну, имеющую угловую ширину луча, приблизительно равную соответствующей сумме угловой ширины лучей множества антенн. 32. Устройство по п.31, отличающееся тем,что дополнительная антенна обеспечивает угловую ширину луча приблизительно 180. 33. Устройство по п.28, отличающееся тем,что средство для передачи аналогового сигнала содержит всенаправленную антенну. 34. Устройство по п.28, отличающееся тем,что дополнительная антенна предназначена для передачи на частоте, превышающей 12 МГц.
МПК / Метки
МПК: H04B 1/04
Метки: одной, сигналов, аналоговых, частот, полосе, цифровых, передача
