Электрическая бритва с вибрационной головкой

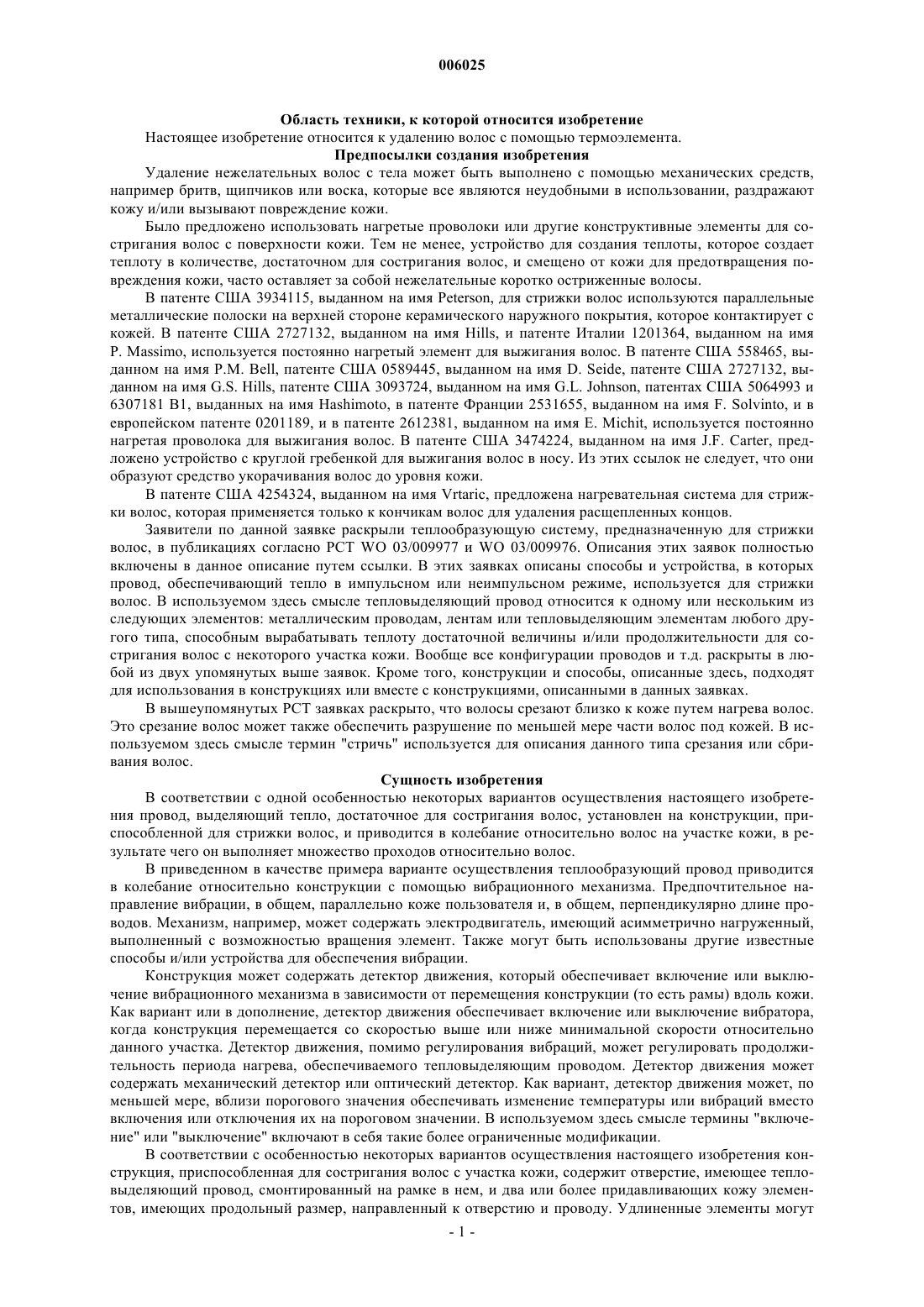

006025 Область техники, к которой относится изобретение Настоящее изобретение относится к удалению волос с помощью термоэлемента. Предпосылки создания изобретения Удаление нежелательных волос с тела может быть выполнено с помощью механических средств,например бритв, щипчиков или воска, которые все являются неудобными в использовании, раздражают кожу и/или вызывают повреждение кожи. Было предложено использовать нагретые проволоки или другие конструктивные элементы для состригания волос с поверхности кожи. Тем не менее, устройство для создания теплоты, которое создает теплоту в количестве, достаточном для состригания волос, и смещено от кожи для предотвращения повреждения кожи, часто оставляет за собой нежелательные коротко остриженные волосы. В патенте США 3934115, выданном на имя Peterson, для стрижки волос используются параллельные металлические полоски на верхней стороне керамического наружного покрытия, которое контактирует с кожей. В патенте США 2727132, выданном на имя Hills, и патенте Италии 1201364, выданном на имя Р. Massimo, используется постоянно нагретый элемент для выжигания волос. В патенте США 558465, выданном на имя P.M. Bell, патенте США 0589445, выданном на имя D. Seide, патенте США 2727132, выданном на имя G.S. Hills, патенте США 3093724, выданном на имя G.L. Johnson, патентах США 5064993 и 6307181 В 1, выданных на имя Hashimoto, в патенте Франции 2531655, выданном на имя F. Solvinto, и вeвропейском патенте 0201189, и в патенте 2612381, выданном на имя Е. Michit, используется постоянно нагретая проволока для выжигания волос. В патенте США 3474224, выданном на имя J.F. Carter, предложено устройство с круглой гребенкой для выжигания волос в носу. Из этих ссылок не следует, что они образуют средство укорачивания волос до уровня кожи. В патенте США 4254324, выданном на имя Vrtaric, предложена нагревательная система для стрижки волос, которая применяется только к кончикам волос для удаления расщепленных концов. Заявители по данной заявке раскрыли теплообразующую систему, предназначенную для стрижки волос, в публикациях согласно РСТ WO 03/009977 и WO 03/009976. Описания этих заявок полностью включены в данное описание путем ссылки. В этих заявках описаны способы и устройства, в которых провод, обеспечивающий тепло в импульсном или неимпульсном режиме, используется для стрижки волос. В используемом здесь смысле тепловыделяющий провод относится к одному или нескольким из следующих элементов: металлическим проводам, лентам или тепловыделяющим элементам любого другого типа, способным вырабатывать теплоту достаточной величины и/или продолжительности для состригания волос с некоторого участка кожи. Вообще все конфигурации проводов и т.д. раскрыты в любой из двух упомянутых выше заявок. Кроме того, конструкции и способы, описанные здесь, подходят для использования в конструкциях или вместе с конструкциями, описанными в данных заявках. В вышеупомянутых РСТ заявках раскрыто, что волосы срезают близко к коже путем нагрева волос. Это срезание волос может также обеспечить разрушение по меньшей мере части волос под кожей. В используемом здесь смысле термин "стричь" используется для описания данного типа срезания или сбривания волос. Сущность изобретения В соответствии с одной особенностью некоторых вариантов осуществления настоящего изобретения провод, выделяющий тепло, достаточное для состригания волос, установлен на конструкции, приспособленной для стрижки волос, и приводится в колебание относительно волос на участке кожи, в результате чего он выполняет множество проходов относительно волос. В приведенном в качестве примера варианте осуществления теплообразующий провод приводится в колебание относительно конструкции с помощью вибрационного механизма. Предпочтительное направление вибрации, в общем, параллельно коже пользователя и, в общем, перпендикулярно длине проводов. Механизм, например, может содержать электродвигатель, имеющий асимметрично нагруженный,выполненный с возможностью вращения элемент. Также могут быть использованы другие известные способы и/или устройства для обеспечения вибрации. Конструкция может содержать детектор движения, который обеспечивает включение или выключение вибрационного механизма в зависимости от перемещения конструкции (то есть рамы) вдоль кожи. Как вариант или в дополнение, детектор движения обеспечивает включение или выключение вибратора,когда конструкция перемещается со скоростью выше или ниже минимальной скорости относительно данного участка. Детектор движения, помимо регулирования вибраций, может регулировать продолжительность периода нагрева, обеспечиваемого тепловыделяющим проводом. Детектор движения может содержать механический детектор или оптический детектор. Как вариант, детектор движения может, по меньшей мере, вблизи порогового значения обеспечивать изменение температуры или вибраций вместо включения или отключения их на пороговом значении. В используемом здесь смысле термины "включение" или "выключение" включают в себя такие более ограниченные модификации. В соответствии с особенностью некоторых вариантов осуществления настоящего изобретения конструкция, приспособленная для состригания волос с участка кожи, содержит отверстие, имеющее тепловыделяющий провод, смонтированный на рамке в нем, и два или более придавливающих кожу элементов, имеющих продольный размер, направленный к отверстию и проводу. Удлиненные элементы могут-1 006025 лежать в плоскости кожи или образовывать острый угол менее 15, возможно менее 5 относительно кожи (то есть плоскости отверстия). Два или более придавливающих кожу элементов могут содержать два или более рядов придавливающих кожу элементов, разделенных зазором, в котором расположен провод,и направленных к нему. Провод может быть смонтирован на двух или более штырях в отверстии, и отверстие содержит два или более защитных элементов для штырей, установленных для предотвращения контакта штырей с кожей, например, за счет того, что имеются один или несколько из придавливающих кожу элементов, которые выступают из устройства дальше, чем остальные элементы, или за счет закрытия штырей сплошным элементом. В соответствии с особенностью некоторых вариантов осуществления настоящего изобретения конструкция, приспособленная для состригания волос с участка кожи, содержит отверстие, в котором тепловыделяющий провод установлен на раме, выполненной с возможностью регулирования ее положения. Возможно, один или несколько регуляторов положения смонтированы между рамой и конструкцией. Посредством перемещения одного или нескольких регуляторов положения положение тепловыделяющего провода регулируют относительно отверстия и/или угол наклона провода регулируют относительно плоскости отверстия. Возможно, раме придана такая форма, что она вставляется в установочные цоколи, и часть рамы и/или цоколей является электропроводящей. В приведенном в качестве примера варианте осуществления рама содержит два или более штырей,причем каждый штырь имеет направляющую, в центре которой расположен провод. В приведенном в качестве примера варианте осуществления по меньшей мере один из штырей является упругим, так что он обеспечивает поддержание провода под натяжением, например, во время продольного расширения,которое может иметь место во время выделения тепла и/или вследствие давления, когда провод прижимается к волосам. По меньшей мере один штырь может быть относительно гибким при приложении силы вдоль оси провода и/или относительно негибким при приложении силы в направлении, перпендикулярном оси провода. В соответствии с особенностью некоторых вариантов осуществления настоящего изобретения разработан способ натяжения тепловыделяющего провода на раме, содержащей два упругих штыря. Каждый штырь может иметь направляющий канал для провода, в котором провод покоится или удерживается. В приведенном в качестве примера варианте осуществления провод натянут относительно направляющих каналов под углом, что заставляет штыри сгибаться друг к другу. Пока штыри согнуты, провод присоединяют к раме или к самим штырям так, что штыри остаются согнутыми для поддержания провода натянутым после снятия внешнего растягивающего усилия. Возможно, провод натягивают во время процесса растяжения и присоединения путем использования одного или нескольких обеспечивающих натяжение механизмов. В примере осуществления изобретения штыри являются пружинистыми или упругими, причем данные термины используются здесь как взаимозаменяемые. В соответствии с особенностью некоторых вариантов осуществления настоящего изобретения конструкция, имеющая тепловыделяющий провод, приспособленный для вибрирования во время состригания волос, содержит улавливающее устройство, которое собирает отрезанные волосы. Улавливающее устройство, например, содержит планку с электростатическим зарядом, к которой притягиваются отрезанные волосы. Планка может включать расческу и/или щетку, предназначенные для того, чтобы обеспечить перемещение отрезанных волос ближе к электростатическому заряду. Улавливающее устройство может содержать зону сбора, например полость, расположенную рядом с конструкцией. В соответствии с особенностью некоторых вариантов осуществления настоящего изобретения конструкция содержит устройство для выдачи дезодоранта, приспособленное для выдачи дезодоранта под действием тепла и/или вибрации. Выдачное устройство может содержать отверстие Вентури для облегчения выдачи дезодоранта в соответствии с вибрацией. Выдачное устройство может быть приспособлено для приема твердого и/или текучего дезодоранта, который распыляется и/или испаряется под действием тепла и/или вибраций. В соответствии с особенностью некоторых вариантов осуществления настоящего изобретения конструкция, имеющая тепловыделяющий провод, приспособленный для вибрирования во время состригания волос, содержит ослабляющий запахи фильтр, расположенный рядом с проводом, через который"проходят" запахи, генерируемые проводом. Возможно, фильтр содержит абсорбирующий материал,приспособленный для приема ослабляющего запахи дезодоранта, который дополнительно ослабляет запахи во время указанного прохода. В приведенном в качестве примера варианте осуществления вращающаяся крыльчатка расположена вблизи фильтра для обеспечения "прохода" запахов через фильтр. Следовательно, в соответствии с приведенным в качестве примера вариантом осуществления изобретения создано устройство для стрижки волос, содержащее удлиненный элемент, нагретый до температуры, обеспечивающей состригание волос; вибрационную конструкцию, на которой установлен указанный удлиненный элемент; и корпус, в котором установлена вибрационная конструкция.-2 006025 Вибрации вибрационной конструкции могут заставить тепловыделяющий элемент проходить два или более раз над волосами, когда устройство медленно перемещается вдоль содержащего волосы участка кожи. Удлиненный элемент может быть смонтирован между двумя штырями, расположенными на некотором расстоянии, причем один или оба штыря содержат упругий материал, обеспечивающий натяжение провода. Каждый упругий штырь может быть относительно гибким под действием силы, приложенной в первом направлении, и относительно негибким под действием силы, приложенной во втором направлении. По меньшей мере, участок штырей может содержать направляющую, на которой установлен, по меньшей мере, участок провода. Штыри могут быть электропроводящими. Провод может быть присоединен к штырям. Устройство может включать электропроводящие цоколи на конструкции, приспособленные для размещения штырей. Устройство может включать два или более стабилизаторов штырей, которые ограничивают перемещение штырей относительно корпуса в направлении, перпендикулярном оси провода. В варианте осуществления изобретения устройство включает в себя эксцентриковый вращающийся груз, который заставляет конструкцию вибрировать при вращении груза. Устройство может включать детектор движения, который включает или выключает вибрационную конструкцию в соответствии с перемещением провода вдоль участка. Детектор движения может включать и выключать вибрационную конструкцию в соответствии с минимальной скоростью. Детектор движения может обеспечивать индикацию скорости, превышающей заданную величину. Индикация может быть визуальной индикацией. Индикация может быть отключением вибрации. В варианте осуществления изобретения детектор движения дополнительно регулирует выделение тепла на удлиненном элементе. Детектор движения может выключать тепловыделяющий элемент в соответствии с измеренной величиной скорости, которая меньше заданной скорости. Детектор движения может выключать тепловыделяющий элемент в соответствии со скоростью, превышающей заданную скорость. Детектор движения может содержать по меньшей мере один из механического детектора движения и оптического детектора движения. В варианте осуществления изобретения нагретый элемент представляет собой провод. В варианте осуществления изобретения устройство представляет собой ручное устройство, приспособленное для поджима его к коже пользователя и состригания волос на указанной коже. В соответствии с вариантом осуществления изобретения дополнительно разработан способ состригания волос с участка кожи с помощью вибрирующего тепловыделяющего провода, при которомa) нагревают удлиненный элемент до температуры, достаточно высокой для состригания волос;b) размещают нагретый удлиненный элемент у участка иc) приводят элемент в колебание в направлении, перпендикулярном его длинной оси, так что он совершает множество проходов над участком при размещении. Способ может включать улавливание отрезанных волос. Способ может включать перемещение отрезанных волос в приемник. Способ может включать в себя перемещение удлиненного элемента вдоль поверхности кожи участка, с которого должны быть удалены волосы вручную. В варианте осуществления изобретения удлиненный элемент представляет собой провод. В варианте осуществления изобретения способ включает в себя перемещение удлиненного элемента вдоль поверхности кожи участка, с которого должны быть удалены волосы, вручную. В соответствии с вариантом осуществления изобретения дополнительно разработан способ получения натянутого тепловыделяющего провода, при котором размещают провод на двух разделенных штырях, по меньшей мере один из которых является упругим в направлении вдоль оси провода; натягивают провод в направлении и на величину, достаточную для деформирования штырей таким образом, что места расположения провода на штырях смещаются друг к другу; и фиксируют провода на месте так, что они остаются натянутыми за счет деформированного штыря или штырей. Если по меньшей мере один из штырей выполнен с направляющей для провода, то можно установить по меньшей мере одну направляющую для провода; натянуть по меньшей мере один из концов провода, проходящего за местоположения проводов на штыре, в направлении, образующем нулевой или острый угол с осью штыря, для сгибания штыря в сторону другого штыря. Фиксация может включать крепление провода к соответствующему ему штырю, когда провод натянут. В варианте осуществления изобретения размещение осуществляют у конца по меньшей мере одного штыря и фиксацию осуществляют вблизи данного конца. В соответствии с вариантом осуществления изобретения дополнительно создана головка для стрижки волос, предназначенная для использования в устройстве для стрижки волос и имеющая часть,приспособленную для контактирования с участком кожи, имеющим волосы, причем головка содержитa) по меньшей мере два ряда удлиненных придавливающих кожу элементов, ограничивающих отверстие в конструкции;b) удлиненный элемент, расположенный в отверстии и вырабатывающий теплоту, достаточную для состригания волос, при заряжении его электричеством иc) основание, на котором установлены элементы головки,причем продольные оси придавливающих кожу элементов направлены, в общем, к центру отверстия. Продольные оси могут образовывать угол, составляющий менее приблизительно 20, с плоскостью,определяемой отверстием. Два или более придавливающих кожу элементов могут быть разделены зазором, в котором расположен удлиненный элемент. В варианте осуществления изобретения удлиненный элемент содержит провод. В варианте осуществления изобретения головка включает в себя один или несколько механизмов регулирования положения, расположенных между рамой и конструкцией. В соответствии с вариантом осуществления изобретения дополнительно создана головка для стрижки волос, предназначенная для использования в устройстве для стрижки волос и имеющая часть,приспособленную для контактирования с участком кожи, имеющим волосы, причем головка содержитa) раму, выполненную с возможностью регулирования ее положения и установленную с возможностью перемещения на конструкции;b) тепловыделяющий удлиненный элемент, способный вырабатывать теплоту, достаточную для состригания волос, установленный на раме рядом с отверстием; иc) один или несколько механизмов регулирования положения, расположенных между рамой и конструкцией. Возможно, один или несколько механизмов регулирования регулируют общее положение провода относительно отверстия. Как вариант или в дополнение, один или несколько механизмов регулирования регулируют угол наклона провода относительно плоскости отверстия. Удлиненный элемент может быть проводом. Головка также может включать в себя по меньшей мере два установочных штифта, пригодных для установки головки в устройстве для стрижки волос, причем указанные штифты электрически соединены с указанным удлиненным элементом. В соответствии с вариантом осуществления изобретения дополнительно создано устройство для стрижки волос, содержащее головку согласно изобретению; источник питания, приводимый в действие для нагрева удлиненных элементов до температуры,достаточной для состригания волос. Головка также может включать по меньшей мере два установочных штифта, электрически соединенных с указанным удлиненным элементом, и при этом устройство включает в себя сопрягаемые установочные цоколи, электрически соединенные с указанным источником. Устройство также может включать в себя средство для приведения удлиненного элемента в колебание в направлении, перпендикулярном его продольному размеру. Возможно, средство для приведения в колебание может быть приведено в действие для приведения головки в колебание с движением, вызывающим указанную вибрацию удлиненного элемента. В варианте осуществления изобретения устройство представляет собой ручное устройство, приспособленное для поджима его к коже пользователя и состригания волос на указанной коже. В соответствии с вариантом осуществления изобретения дополнительно создано устройство для стрижки волос, содержащее конструкцию, имеющую часть, приспособленную для контактирования с участком кожи, имеющим волосы, причем устройство содержитa) тепловыделяющий удлиненный элемент, вырабатывающий теплоту, достаточную для состригания волос, смонтированный на части; иb) устройство для выдачи дезодоранта или духов, расположенное вблизи части. Выдачное устройство может быть приспособлено для выдачи дезодоранта или духов под действием тепла. Удлиненный элемент может быть приспособлен для вибрирования. В варианте осуществления изобретения устройство для выдачи дезодоранта приспособлено для выдачи дезодоранта под действием вибрации. В соответствии с вариантом осуществления изобретения дополнительно создано устройство для стрижки волос, содержащее конструкцию, имеющую часть, приспособленную для контактирования с участком кожи, имеющим волосы, причем устройство содержитa) тепловыделяющий элемент, вырабатывающий теплоту, достаточную для состригания волос, установленный на части; иc) насос, установленный на конструкции, приспособленный для обеспечения прохода потока воздуха от элемента через фильтр. Возможно, фильтр "выпускает" дезодорант или духи в воздух, который проходит через него.-4 006025 В соответствии с вариантом осуществления изобретения дополнительно создано устройство для стрижки волос, содержащее конструкцию, приспособленную для контактирования с участком кожи,имеющим волосы, причем устройство содержитa) тепловыделяющий удлиненный элемент, вырабатывающий теплоту, достаточную для состригания волос, установленный на участке; иb) элемент с электростатическим зарядом, предназначенный для улавливания отрезанных волос. Элемент с электростатическим зарядом дополнительно может содержать по меньшей мере один из следующих элементов: щетку, расческу и приемник для сбора волос. В варианте осуществления изобретения нагретый элемент является проводом. В варианте осуществления изобретения устройство представляет собой ручное устройство, приспособленное для поджима его к коже пользователя и состригания волос на коже. Дополнительно разработан способ улавливания отрезанных волос, включающий в себяa) состригание волос с помощью нагретого удлиненного элемента; иb) улавливание обрезков волос с помощью элемента с электростатическим зарядом. Элемент с электростатическим зарядом может содержать по меньшей мере один из следующих элементов: щетку, расческу и приемник для сбора волос. Способ может включать в себя собирание отрезанных волос в приемник. Нагретый удлиненный элемент может быть проводом. Способ может включать перемещение нагретого удлиненного элемента вдоль поверхности кожи участка, с которого должны быть удалены волосы, вручную. Краткое описание чертежей Приведенные в качестве примера, неограничивающие варианты осуществления изобретения описаны в нижеприведенном описании, представленном со ссылкой на фигуры, приложенные к нему. На фигурах идентичные и аналогичные конструкции, элементы или их части, которые показаны более чем на одной фигуре, в общем, обозначены одинаковыми или аналогичными ссылочными позициями. Размеры компонентов и элементов (признаков), показанных на фигурах, выбраны, главным образом, для удобства и ясности представления и необязательно представлены в масштабе. Приложенные фигуры: фиг. 1 А - схематический чертеж конструкции, служащей опорой для тепловыделяющего провода,приспособленного для состригания волос, в соответствии с приведенным в качестве примера вариантом осуществления изобретения; фиг. 1 В - схематический чертеж конструкции, варианта конструкции с фиг. 1 А, в соответствии с приведенным в качестве примера вариантом осуществления изобретения; фиг. 2 - схематический чертеж конструкции с фиг. 1 А, включающей в себя регуляторы положения,в соответствии с приведенным в качестве примера вариантом осуществления изобретения; фиг. 3 - выполненное с местным разрезом, изометрическое изображение вибрационного устройства для стрижки волос в соответствии с приведенным в качестве примера вариантом осуществления изобретения; и фиг. 4 - боковое сечение вибрационного устройства для стрижки волос с фиг. 3, показанное во время состригания волоса, в соответствии с приведенным в качестве примера вариантом осуществления изобретения. Описание приведенных в качестве примера вариантов осуществления Фиг. 1 А представляет собой упрощенный схематический чертеж тепловыделяющего провода 260,подвешенного к раме 200, содержащей два штыря 240 и 242, в соответствии с приведенным в качестве примера вариантом осуществления изобретения. В приведенном в качестве примера варианте осуществления штыри 240 и 242 содержат направляющие 120 и 122 для провода. Тепловыделяющий провод 260,возможно, сцентрирован в направляющих 120 и/или 122. В приведенном в качестве примера варианте осуществления штыри 240 и 242 удерживаются в заданном положении подпоркой 244, например, по существу, перпендикулярной к штырям 240 и 242. Тепловыделяющий провод 260, например, присоединен на концах 270 и 272 провода к штырям 240 и/или 242. В приведенном в качестве примера варианте осуществления проводящий штырь 290 является электропроводящим и присоединен к электропроводящей зоне 190, в то время как проводящий штырь 192 является электропроводящим и присоединен к электропроводящей зоне 192. Кроме того, обеспечивающие натяжение штыри 240 и 242 являются электропроводящими и присоединены соответственно к проводящим зонам 190 и 192, так что энергия, обеспечиваемая посредством штырей 290 и 292, заставляет провод 260 выделять тепло. В приведенном в качестве примера варианте осуществления один или оба штыря 240 и 242 для натяжения изготовлены из упругого электропроводящего материала, так что, будучи установленными надлежащим образом, они служат для удерживания тепловыделяющего провода 260 туго натянутым во время перемещения по поверхности кожи. Возможно, штыри 240 и/или 242 являются относительно гибкими, так что они сгибаются при подвергании их воздействию усилия, поджимающего их друг к другу. Возможно, штыри 240 и/или 242 являются относительно негибкими, так что они не сгибаются при подвергании их воздействию усилия, "толкающего" их в направлении, перпендикулярном оси провода 260.-5 006025 В приведенном в качестве примера варианте осуществления натяжение провода 260 во время изготовления осуществляют, например, следующим образом, когда один или оба штыря являются упругими. При проводе, размещенном в направляющих 120 и 122, концы 270 и/или 272 провода тянут в направлении 208 с достаточным усилием и/или под надлежащим углом относительно (горизонтального) провода 260, чтобы заставить штыри 240 и 242 согнуться в сторону друг друга. После этого провод 260 прикрепляют к штырям 240 и/или 242, например, соответственно в точках 276 и 278, путем использования припоя, электропроводящего клея (такого как проводящая эпоксидная смола) и/или другого соединительного средства, известного в данной области техники. Также можно использовать механическое соединение, такое как зажим. Возможно зажим покрыт медью или золотом для обеспечения в некоторой степени согласующегося по форме и обладающего высокой электропроводностью механического электрического соединения. Следует отметить, что направляющие 120 и/или 122 штырей могут быть все время согнуты в сторону друг друга за счет натяжения провода 260. После крепления к штырям свободные концы проводов могут быть удалены. Аналогичный способ может быть использован, если только один штырь является упругим (или даже если оба являются упругими). В этом случае провод 260, возможно, прикрепляют к негибкому штырю(или, возможно, к раме) с образованием постоянного соединения до или после натяжения. После этого другой конец провода натягивают, как было указано выше, и затем прикрепляют к раме или штырю, на котором он смонтирован. Возможно, в особенности тогда, когда провод предварительно прикрепляют к одному из штырей, для этого штыря не нужна направляющая. Возможно дополнительное натяжение провода 260 обеспечивается посредством одной или нескольких цилиндрических винтовых пружин между штырями 240 и/или 242 и проводом 260. Натянутый провод 260 будет оставаться под натяжением даже при наличии продольного расширения, которое возникает вследствие нагрева провода 260 и/или вследствие давления, когда провод 260 перемещается в направлении 402 к волосу 404 (фиг. 4). Один способ натягивания концов 270 и/или 272 провода в направлении 208 состоит в присоединении концов 270 и/или 272 провода к одному или нескольким колесикам (не показанным), обеспечивающим натяжение, расположенным, например, на подпорке 244. За счет вращения одного или нескольких колесиков концы 270 и 272 провода натягиваются в направлении 208 для обеспечения натяжения провода 260. Другие способы натягивания провода 260 в направлении 208 известны в данной области техники и включают, например, присоединение пружинного механизма и/или пневматического натяжного устройства к концам 270 и/или 272 провода. В приведенном в качестве примера варианте осуществления проводящий штырь 290 вставлен в цоколь 180, и проводящий штырь 292 вставлен в цоколь 182. Обеспечивается скользящая посадка между цоколями 180 и 182 и штырями 290 и 292, например, для обеспечения возможности простого извлечения рамы 200 из цоколей 180 и 182 для замены всей рамы или для чистки и/или ремонта провода 260. Цоколи 180 и 182, например, являются проводящими и способны передавать энергию от источника питания, тем самым обеспечивая подачу электрического тока к тепловыделяющему проводу 260 через посредство штырей 290 и 292, соединительной зоны 190 и 192 и штырей 240 и 242 для натяжения. Как правило,предполагается, что провод, штыри и подпирающий механизм будут заменены при разрыве провода. В приведенном в качестве примера варианте осуществления опоры 160 для штырей расположены у штырей 240 и 242 для предотвращения чрезмерного движения в направлении 168. Альтернативно или дополнительно, опоры 162 для штырей расположены у штырей 240 и 242 для предотвращения чрезмерного движения в направлении 166. Это гарантирует то, что движение, сообщенное раме 200, приведет к заданному движению провода. Фиг. 1 В представляет собой схематический чертеж конструкции, варианта конструкции с фиг. 1 А, в соответствии с приведенным в качестве примера вариантом осуществления изобретения. В данном варианте осуществления провод 260 пропускают через кольца 150 и 152 в штырях 240 и 242 перед натяжением и креплением к штырям. Фиг. 2 представляет собой схематический чертеж тепловыделяющего провода 260 на раме 200 по фиг. 1 А, установленной в вибрирующей секции 300, которая выступает от штырей 130 и 138 вибратора. В приведенном в качестве примера варианте осуществления вибратор 350, соединенный со штырями 130 и 138, содержит электродвигатель 234, имеющий смещенный от центра груз 232, который вызывает вибрацию вибратора 350, когда электродвигатель 234 вращается в направлении 230. Альтернативно или дополнительно, вибратор 350 соединен со штырями 130 и 138 с помощью поперечного соединителя 354. Возможная поперечная ось 132 проходит через штыри 130 и 138 вибратора, обеспечивая возможность их перемещения вокруг оси 132. Когда вибратор 350 вибрирует, он сообщает вибрацию штырям 130 и 138 вибратора, тем самым вызывая циклическое перемещение тепловыделяющего провода 260 и/или секции 300 в направлениях 402. При состригании волос 404 (фиг. 4) вибрация провода 260, рамы 200 и/или секции 300 способствует выполнению тепловыделяющим проводом 260 многочисленных проходов над волосами 404 при удерживании его у заданного участка кожи 400. Многочисленные проходы провода 260 повышают эффективность состригания, обеспечиваемую тепловыделяющим проводом 260 во время каждого периода, когда-6 006025 он контактирует с участком кожи 400 (то есть когда пользователь перемещает его по поверхности кожи). Отклонение провода составляет от 0,2 до 2 мм, возможно от 0,5 до 1 мм. В приведенном в качестве примера варианте осуществления вибрирующая секция 300, например,содержит конструкцию, соединяемую с защелкиванием, и/или прикреплена к штырям 130 и 138 вибратора с возможностью снятия, так что она может быть удалена для чистки и/или для обеспечения возможности извлечения рамы 200 из цоколей 180 и 182. Как более ясно показано на фиг. 3, в приведенном в качестве примера варианте осуществления секция 300 содержит ряд придавливающих кожу элементов 312. Придавливающие кожу элементы 312 служат для придавливания или натягивания участка кожи 400 (фиг. 4), что позволяет тепловыделяющему проводу 260 состригать волосы 404 без "погружения" в кожу 400 и возможного рассеивания выделяемого им тепла, что могло бы вызвать менее эффективное состригание и/или ожог кожи 400. В приведенном в качестве примера варианте осуществления изобретения два ряда придавливающих кожу элементов предусмотрены с каждой из двух сторон тепловыделяющего провода 260. В публикациях согласно РСТ, описанных выше, показаны ряды придавливающих кожу элементов, например штырей или т.п. Тем не менее, придавливающие кожу элементы, показанные в вариантах осуществления настоящего изобретения, отличаются от тех, которые были показаны, тем, что они содержат удлиненные элементы, длинная ось которых направлена, в общем, к проводу. Авторы настоящего изобретения установили, что удлиненные элементы, показанные здесь, обеспечивают более плавное или более комфортное перемещение бритвы вдоль кожи. Другие конфигурации придавливающих кожу элементов 312, например, содержащие придавливающие кожу элементы 312 с различной высотой, под различными углами и/или в различных плоскостях относительно кожи 400 (фиг. 4), провода 260 и/или секции 300, также предполагаются в приведенных в качестве примера вариантах осуществления изобретения. В предпочтительных вариантах осуществления изобретения длинная ось удлиненных элементов параллельна плоскости отверстия (и тем самым коже) или находится под небольшим углом (5, 10, 15 или 20) относительно данной плоскости. Как вариант или дополнительно, защитные элементы 340 и 342 для штырей простираются за штыри 240 и 242 и/или растягивающие и придавливающие кожу элементы 312. В приведенном в качестве примера варианте осуществления защитные элементы 340 и 342 для штырей предотвращают вызванное теплом и/или вибрациями, действующими со стороны штырей 240 и 242, повреждение кожи 400 (фиг. 4),или наоборот, путем смещения ближайшего участка кожи 400 на небольшое расстояние от штырей 240 и 242. В приведенном в качестве примера варианте осуществления колесики 318, 320 и/или 330 расположены у подпорки 244 и выполнены с возможностью поворота, так что лыски 388, 390 и 392 соответственно обеспечивают регулирование положения подпорки 244. Регулирование положения подпорки 244 влияет на положение провода 260 относительно придавливающих кожу элементов 312 и, следовательно,относительно участка кожи 400. Путем поворота колесиков 318, 320 и/или 330 оператор, например, регулирует близость тепловыделяющего провода 260 к придавливающим кожу элементам 312, регулируя положение провода 260 в направлении 248. Как вариант или дополнительно, оператор регулирует угол наклона провода 260 относительно придавливающих кожу элементов 312, например, в направлениях 284 и/или 286. Используя колесики 318, 320 и/или 330, оператор может установить провод в оптимальное положение и под оптимальным углом относительно плоскости конца придавливающих элементов 312 (или отверстия, если ряды придавливающих элементов не используются). Фиг. 3 представляет собой сечение вибрационного устройства 100 для стрижки волос, имеющего вибрирующую секцию 300 и относительно не вибрирующую конструкцию 106, предусмотренного с проводом 260, расположенным в зазоре 328. Возможно придавливающие кожу элементы 312 представляют собой удлиненные элементы, расположенные с одной стороны провода 260, направленные в сторону зазора 328. Как указано выше, ряд придавливающих кожу элементов 314 может содержать удлиненные элементы с противоположной стороны зазора для провода 260, которые направлены в сторону зазора 328. Возможно опоры 160 и 162 для штырей расположены у штырей 240 и 242 для предотвращения контакта провода 260 с придавливающими кожу элементами 312 и/или 314. Конструкция 106, например, содержит барабан 110 механического детектора движения, который катится вдоль поверхности, например, участка кожи 400 (фиг. 4) и выдает сигнал управляющему устройству 118 о том, что устройство 100 перемещается относительно кожи 400. В приведенном в качестве примера варианте осуществления управляющее устройство 118 включает или выключает вибратор 350 в ответ на перемещение, тем самым заставляя вибратор 350 избирательно обеспечивать вибрации. Возможно барабан 110 детектора движения обеспечивает включение вибратора 350, когда устройство 100 перемещается со скоростью, превышающей минимальную скорость, относительно кожи 400, и обеспечивает выключение вибратора 350, когда устройство 100 перемещается со скоростью, которая меньше минимальной скорости. В приведенных в качестве примера вариантах осуществления изобретения минимальная скорость составляет от 0,2 до 1 см/с, возможно, приблизительно 0,5 см/с. В некоторых вариантах осуществления изобретения детектор движения также указывает, когда скорость превышает-7 006025 значение, обеспечивающее надлежащее удаление волос. Обычно эта скорость превышает 3 см/с. Тем не менее, данная величина может изменяться в зависимости от величины диаметра и температуры провода. Альтернативно или дополнительно, механический детектор 110 движения содержит оптический детектор движения, который выдает команду управляющему устройству 118 включить или выключить вибратор 350. Возможно в дополнение к управлению вибрациями, детектор 110 движения служит для включения или отключения выработки теплоты проводом 260 в ответ на перемещение устройства 100 по коже 400. Возможно, система включает в себя визуальную индикацию того, "активизированы" ли тепло и/или вибрация, например такую как световой сигнал. В варианте осуществления изобретения световой сигнал является зеленым, когда скорость находится в заданном диапазоне, и красным, когда она находится за пределами данного диапазона. В приведенном в качестве примера варианте осуществления аккумуляторная батарея 114, например, снабжает энергией вибратор 350 и/или провод 260. Возможно аккумуляторная батарея 114 является перезаряжаемой и, например, связана посредством силового входа 116 с внешним источником питания,например силовым преобразователем и/или розеткой (не показанной) сети для подвода электрической мощности переменного тока. Альтернативно или дополнительно, силовой вход 116 соединен непосредственно с проводом 260 и/или вибратором 350 без расположенной между ними аккумуляторной батареи 114, и на провод 260 подается, например, переменный ток. Для обеспечения ясности представления в данных вариантах осуществления соединения, например,между штырями 240 и 242 для натяжения и/или вибратором 350 и источником 114 питания не показаны. Тем не менее, в приведенном в качестве примера варианте осуществления простая конструкция электрических соединителей используется для заряжения электричеством тепловыделяющего провода 260, вибратора 350 и/или других компонентов, связанных с устройством 100. В приведенном в качестве примера варианте осуществления поперечная ось 132 имеет соединительные пальцы 134 и 136, которые присоединены к конструкции 106, что обеспечивает возможность вибраций вибрирующей секции 300 на штырях 130 и 138 относительно конструкции 106. Один или несколько ограничителей 332 перемещения, которые упираются в штырь 130 и/или 138 для ограничения отклонения штырей 130 и 138 во время вибрации секции 300, возможно, выступают от корпуса 106. В приведенном в качестве примера варианте осуществления ограничители 332 перемещения содержат сжимаемый материал, например силикон. В альтернативном приведенном в качестве примера варианте осуществления рама 200 соединена непосредственно с вибратором 350 и секция 300 и конструкция 106 остаются неподвижными, в то время когда тепловыделяющий провод 260 вибрирует относительно кожи 400. В приведенном в качестве примера варианте осуществления секция 300 содержит контейнер 140,приспособленный для приема текучего и/или твердого дезодоранта 142. Контейнер 140, например, соединен с каналом 146, имеющим отверстие 148 Вентури. Дезодорант 142 распыляется (или тончайше измельчается), когда секция 300 вибрирует, и распределяется через отверстие 148 Вентури по зоне вокруг провода 260 и/или на кожу 400. Как вариант или дополнительно, дезодорант 142 испаряется под действием тепла, обеспечиваемого тепловыделяющим проводом 260. Как вариант или дополнительно, на канале 146 предусмотрена крышка и на конструкции 106 предусмотрено приводимое в действие пользователем пусковое устройство 308,которое открывает крышку для выпуска паров и/или аэрозоля из дезодоранта 142. Не имеет значения, какой тип средства для выдачи используется, несмотря на то, что, когда дезодорант 142 распыляется и/или испаряется, он проходит по каналу 146 для сообщения в общую зону тепловыделяющего провода 260 и кожи 400, тем самым маскируя и/или нейтрализуя запахи, образующиеся во время состригания волос. Дезодорант (который может представлять собой духи, которые маскируют запах сожженных волос) может быть предусмотрен с различными популярными запахами. Еще в одном альтернативном приведенном в качестве примера варианте осуществления, показанном на фиг. 1 А, фильтр 280 для удаления дыма и/или запахов расположен над вентиляционными отверстиями 380 в подпорке 244. Выполненная с возможностью вращения "пропеллерная" лопасть 236 вентилятора(или другой нагнетательный механизм) вращается для обеспечения всасывания запахов в фильтр 280. Может быть предусмотрен вентиляционный канал, соединяющий вход фильтра 280 с отверстиями 380 и обеспечивающий более полный приток воздуха, содержащего запах жженых материалов, в фильтр 280. Фильтр 280 может содержать пористый материал, который абсорбирует дезодорант, например жидкий дезодорант, и оператор "помещает" жидкий дезодорант по меньшей мере на одном участке фильтра 280. Когда запахи проходят через фильтр 280, они нейтрализуются и/или заменяются приятным ароматом. Возможно удаляющий запахи фильтр 280 расположен в приемнике 374 или рядом с приемником 374, который дополнительно улавливает отрезанные волосы 460 (фиг. 3). Возможно лопасть 236 приводится в действие вместе с теплом и вибрацией. Выключение ее может происходить одновременно с "отключением" одного или обоих этих элементов, или она работает в течение немного более продолжительного периода времени для обеспечения дополнительного удаления запахов.-8 006025 Фиг. 4 представляет собой схематическое сечение вибрационного устройства 100 для стрижки волос, состригающего волосы 404, которые растут на участке кожи 400, в соответствии с приведенным в качестве примера вариантом осуществления изобретения. В приведенном в качестве примера варианте осуществления электростатический выступающий элемент 370 включен в устройство 100, например, рядом с барабаном 110 детектора движения и электростатически притягивает отрезанные волосы 460, состриженные тепловыделяющим проводом 260. Электростатический выступающий элемент 370, например, из тефлона будет самозаряжаться за счет трения о кожу до уровня, пригодного для притягивания волос. Также могут быть использованы другие заряжающиеся средства и материалы. Возможно приемник 374 для улавливания волос расположен рядом с выступающим элементом 370 для сбора отрезанных волос 460, которые скапливаются на выступающем элементе 370. Возможно приемник 374 имеет средство 378, содействующее улавливанию, содержащее расческу или щетку, которое обеспечивает перемещение отрезанных волос 460 в зону вблизи выступающего элемента 370. В приведенном в качестве примера варианте осуществления ток, проходящий по проводу 260, составляет 0,5 А, хотя он может изменяться в зависимости от размеров провода 260 и/или материалов, из которых состоит провод 260. Для обеспечения эффективной стрижки провод 260, например, достигает максимальной температуры от 700 до 800 С, когда провод 260 удерживают у волос 404 в течение 10-100 мс, возможно 25-75 мс. Более низкие температуры, например 500 С, могут использоваться для состригания волос 404, когда провод 260 удерживают у волос в течение более длительных периодов времени, например 50-150 мс. Более высокие температуры, например 1000 С, могут использоваться для состригания волос 404, когда провод 260 удерживают у волос 404 в течение более коротких периодов времени, например 5-15 мс. Источник питания 114, например, обеспечивает напряжение от 3 до 30 В и силу тока от 0,030 до 5 А в зависимости от размеров провода 260. В приведенном в качестве примера варианте осуществления провод 260 имеет диаметр 0,07-0,1 мм. Как вариант, провод 260 имеет диаметр свыше 0,1 мм, когда он изготовлен из менее гибкого и/или менее прочного материала, и менее 0,07 мм, когда он изготовлен из более гибкого и/или более прочного материала. Провод 260 имеет длину, например, 25-30 мм, хотя он может иметь длину, составляющую больше 30 мм или меньше 25 мм, в зависимости, например, от количества волос 404, которые необходимо состричь при каждом проходе. В приведенном в качестве примера варианте осуществления провод 260 изготовлен из Kantaal D(сплава никеля, хрома и других металлов, производимых компанией Kantaal Group). К альтернативным материалам для провода 260 относятся нихром или другие жаростойкие материалы. К примерам упругих электропроводящих материалов, используемых при изготовлении штырей 240 и/или 242, относятся пружинная сталь (SS 302) и бериллиевая бронза. Возможно штыри выполнены с электролитическим покрытием из такого материала, как олово, который повышает электропроводность провода и способность штырей подвергаться пайке. Придавливающие кожу элементы 312 показаны в виде прямолинейных, гребнеобразных деталей, но их форма может варьироваться. Как вариант или дополнительно, ряды придавливающих кожу элементов 312 с различными конструкциями могут быть включены в комплект, поставляемый вместе с устройством 100. Например, ряды придавливающих кожу элементов 312, включенные в комплект, могут быть изогнутыми вдоль их длины, полукруглыми или даже заканчиваться круглыми шариками. Использование различных конструкций рядов придавливающих кожу элементов 312 может базироваться, например, на густоте волос и/или предпочтении оператора. Множество числовых параметров было использовано для описания тепловыделяющего провода. Кроме того, множество числовых параметров было использовано для описания конструкций помимо тепловыделяющего провода, включая длину, диаметр и положение придавливающих кожу элементов относительно тепловыделяющих проводов. Следует понимать, что эти числовые параметры могут быть дополнительно изменены в зависимости от множества разнообразных технических принципов, материалов,предполагаемого использования и конструкций, включенных в изобретение. Читателя дополнительно отсылают к вышеупомянутым заявкам согласно РСТ, которые содержат многочисленные варианты многих из признаков, описанных здесь. Кроме того, следует понимать, что отдельные признаки, описанные здесь, могут быть использованы вместе вышеописанным образом в одном бритвенном устройстве. Как вариант, каждый из признаков(или некоторая комбинация их) может быть использована отдельно, например путем добавления к одному из устройств, показанных в вышеупомянутых публикациях согласно РСТ. Кроме того, следует понимать, что приведенные выше примеры по своей природе являются примерами и не предназначены для ограничения объема изобретения или формулы изобретения. Термины "включать в себя", "содержать" и "иметь" и производные от них в используемом здесь смысле означают "включающий в себя, но необязательно ограниченный".-9 006025 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для стрижки волос, содержащее удлиненный элемент, нагретый до температуры, обеспечивающей состригание волос; вибрационную конструкцию, на которой установлен указанный удлиненный элемент; и корпус, в котором установлена вибрационная конструкция. 2. Устройство по п.1, в котором за счет вибраций вибрационной конструкции тепловыделяющий элемент проходит два или более раз над волосами при медленном перемещении устройства вдоль содержащего волосы участка кожи. 3. Устройство по п.1 или 2, в котором удлиненный элемент установлен между двумя штырями, расположенными на некотором расстоянии, причем один или оба штыря содержат упругий материал, натягивающий провод. 4. Устройство по п.3, в котором каждый упругий штырь является относительно гибким под действием силы, приложенной в первом направлении, и относительно негибким под действием силы, приложенной во втором направлении. 5. Устройство по п.3 или 4, в котором, по меньшей мере, участок штырей содержит направляющую,на которой установлен, по меньшей мере, участок провода. 6. Устройство по любому из пп.3-5, в котором штыри являются электропроводящими. 7. Устройство по п.6, в котором провод присоединен к штырям. 8. Устройство по п.6 или 7, включающее электропроводящие цоколи на конструкции, приспособленные для приема штырей. 9. Устройство по любому из пп.3-8, включающее два или более стабилизаторов штырей, которые ограничивают перемещение штырей относительно корпуса в направлении, перпендикулярном оси провода. 10. Устройство по любому из предшествующих пунктов, включающее эксцентриковый вращающийся груз, который заставляет конструкцию вибрировать при вращении груза. 11. Устройство по любому из предшествующих пунктов, включающее детектор движения, который включает или выключает вибрационную конструкцию в соответствии с перемещением провода вдоль участка. 12. Устройство по п.11, в котором детектор движения включает и выключает вибрационную конструкцию в соответствии с минимальной скоростью. 13. Устройство по п.11 или 12, в котором детектор движения обеспечивает индикацию скорости при превышении заданной величины. 14. Устройство по п.13, в котором индикация является визуальной индикацией. 15. Устройство по п.13 или 14, в котором индикация включает отключение вибрации. 16. Устройство по любому из пп.11-15, в котором детектор движения дополнительно регулирует образование тепла на удлиненном элементе. 17. Устройство по п.16, в котором детектор движения отключает теплообразующий элемент в соответствии с измеренной скоростью, которая меньше заданной скорости. 18. Устройство по п.16 или 17, в котором детектор движения отключает теплообразующий элемент в ответ на скорость, превышающую заданную скорость. 19. Устройство по любому из пп.11-18, в котором детектор движения содержит по меньшей мере один изa) механического детектора движения иb) оптического детектора движения. 20. Устройство по любому из предшествующих пунктов, в котором нагретый элемент является проводом. 21. Устройство по любому из предшествующих пунктов, которое является ручным устройством,выполненным с возможностью прижатия к коже пользователя и состригания волос на указанной коже у поверхности кожи или вблизи поверхности кожи. 22. Способ состригания волос с участка кожи с помощью вибрирующего тепловыделяющего элемента, при котором а) нагревают удлиненный элемент до температуры, достаточно высокой для состригания волос;b) размещают нагретый удлиненный элемент у участка иc) сообщают элементу вибрацию в направлении, перпендикулярном его длинной оси, так что он совершает множество проходов над участком при размещении. 23. Способ по п.22, при котором дополнительно собирают отрезанные волосы. 24. Способ по п.23, при котором перемещают отрезанные волосы в приемник. 25. Способ по любому из пп.22-24, при котором удлиненный элемент представляет собой провод. 26. Способ по любому из пп.22-25, при котором перемещение удлиненного элемента вдоль поверхности участка кожи, с которого должны быть удалены волосы, осуществляют вручную. 27. Способ получения натянутого теплообразующего провода, при котором размещают провод на двух разделенных штырях, по меньшей мере один из которых является упругим в направлении вдоль оси провода; натягивают провод в направлении и на величину, достаточную для деформирования штырей таким образом, что места расположения провода на штырях смещаются друг к другу; и- 10006025 затем фиксируют провода на месте так, что они остаются натянутыми за счет деформированного штыря или штырей. 28. Способ по п.27, при котором по меньшей мере один из штырей выполняют с направляющей для провода, при котором устанавливают по меньшей мере одну направляющую для провода, натягивают по меньшей мере один конец провода, проходящий за местоположения проводов на штыре, в направлении,образующем нулевой или острый угол с осью штыря, для сгибания штыря в сторону другого штыря. 29. Способ по п.27 или 28, при котором при фиксации крепят провод к соответствующему ему штырю, когда провод натянут. 30. Способ по любому из пп.27-29, при котором размещение осуществляют у конца по меньшей мере одного штыря и фиксацию осуществляют вблизи конца. 31. Устройство, изготовленное способом по любому из пп.27-29.
