Способ и система для управления доменами

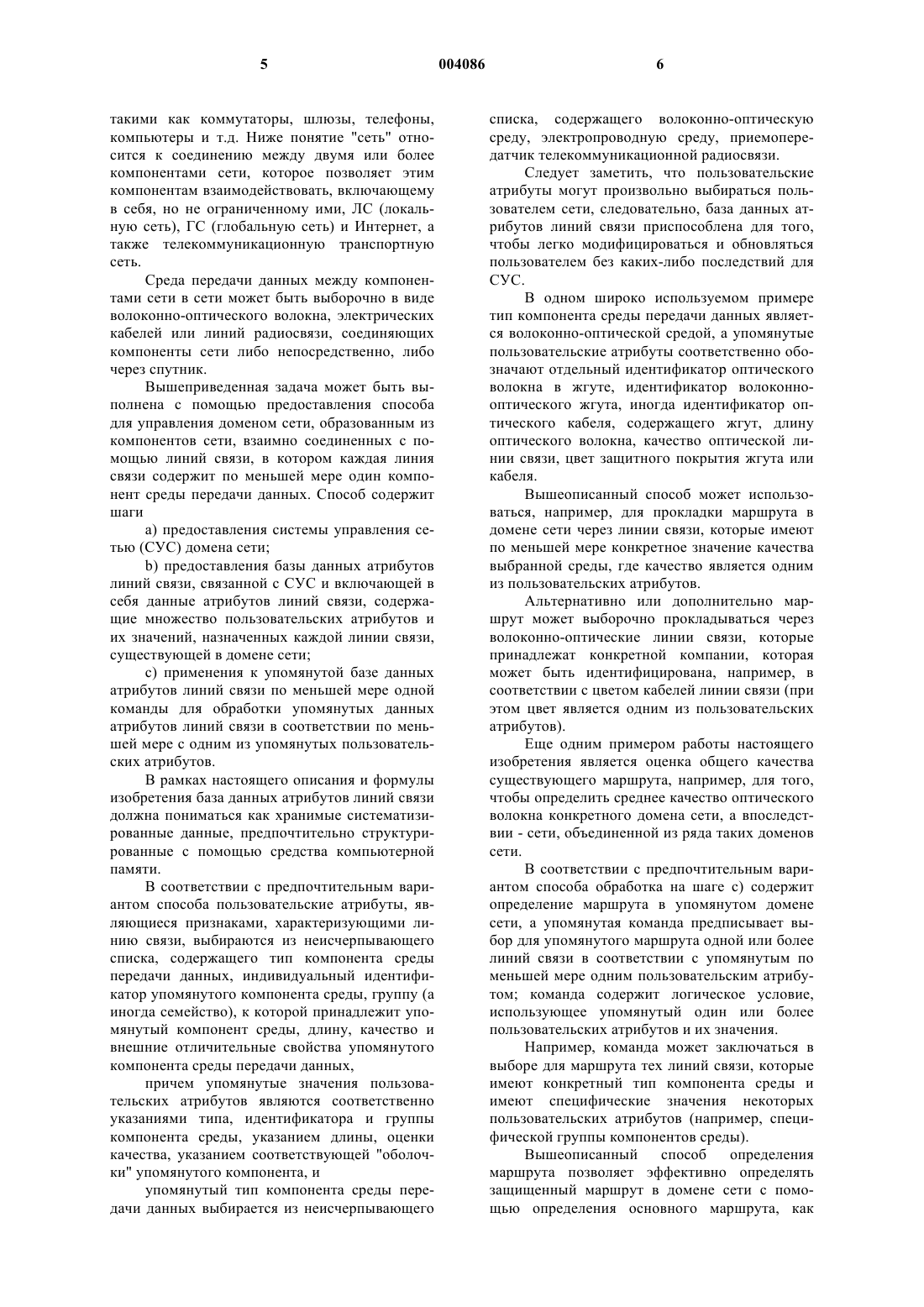

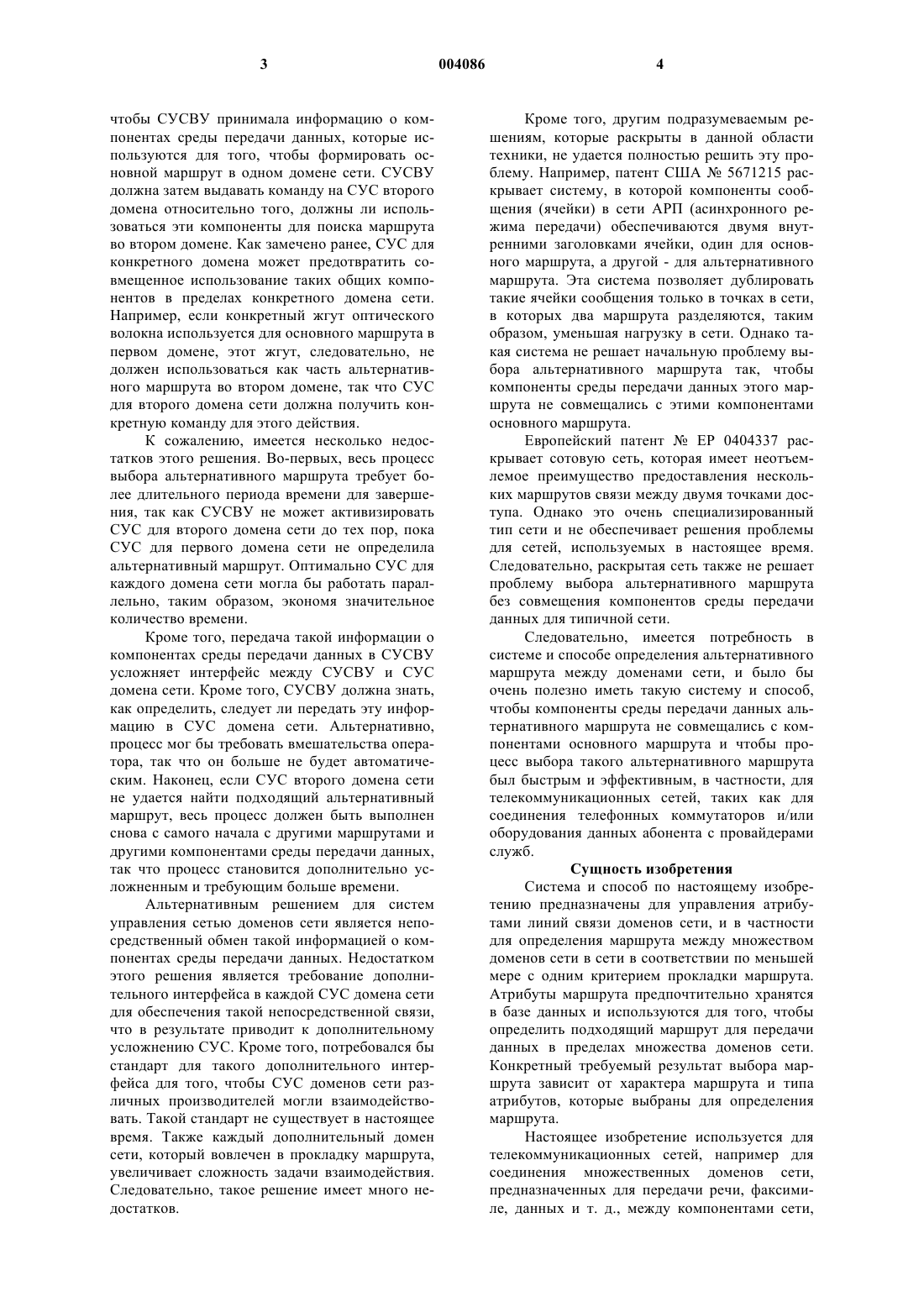

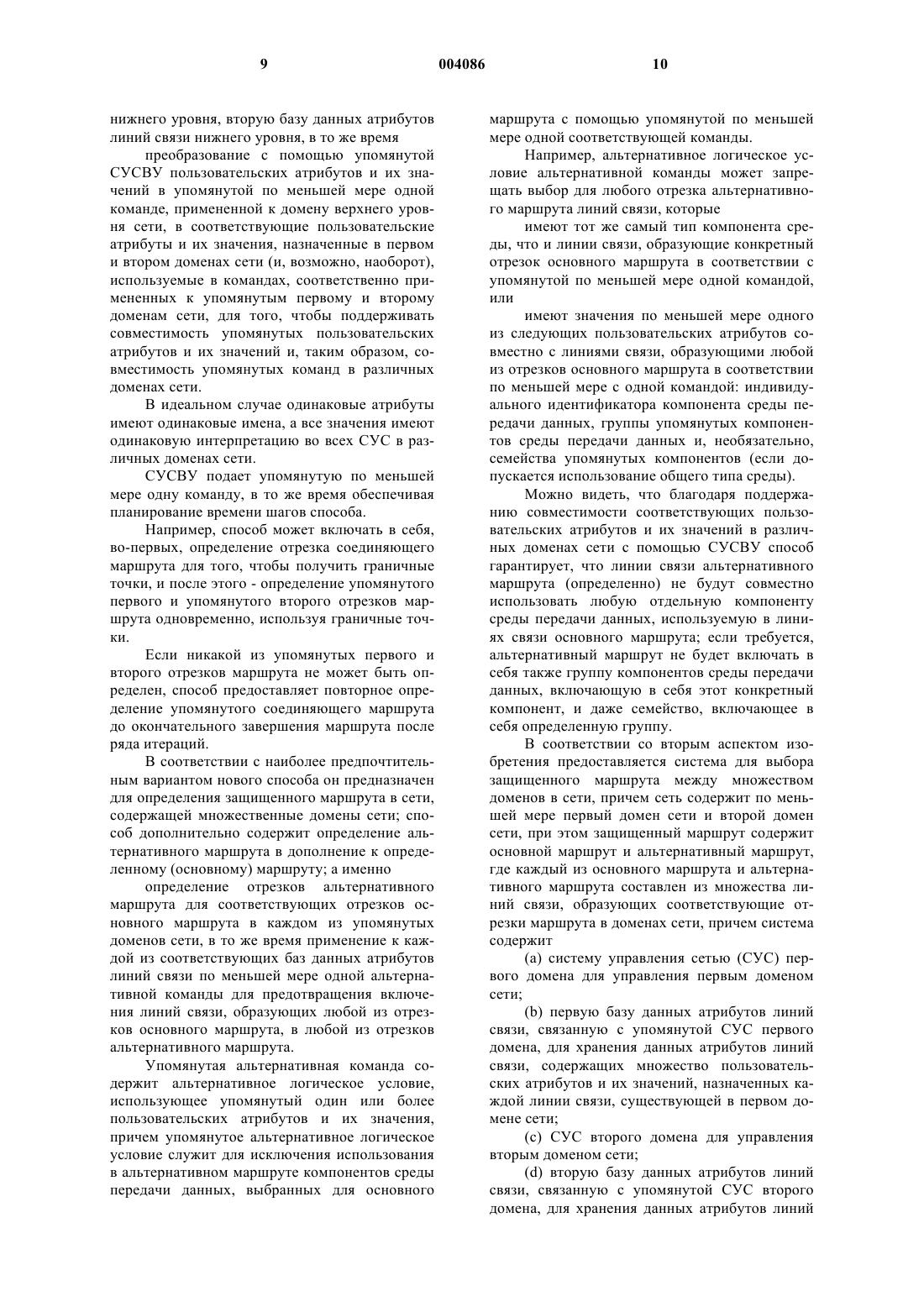

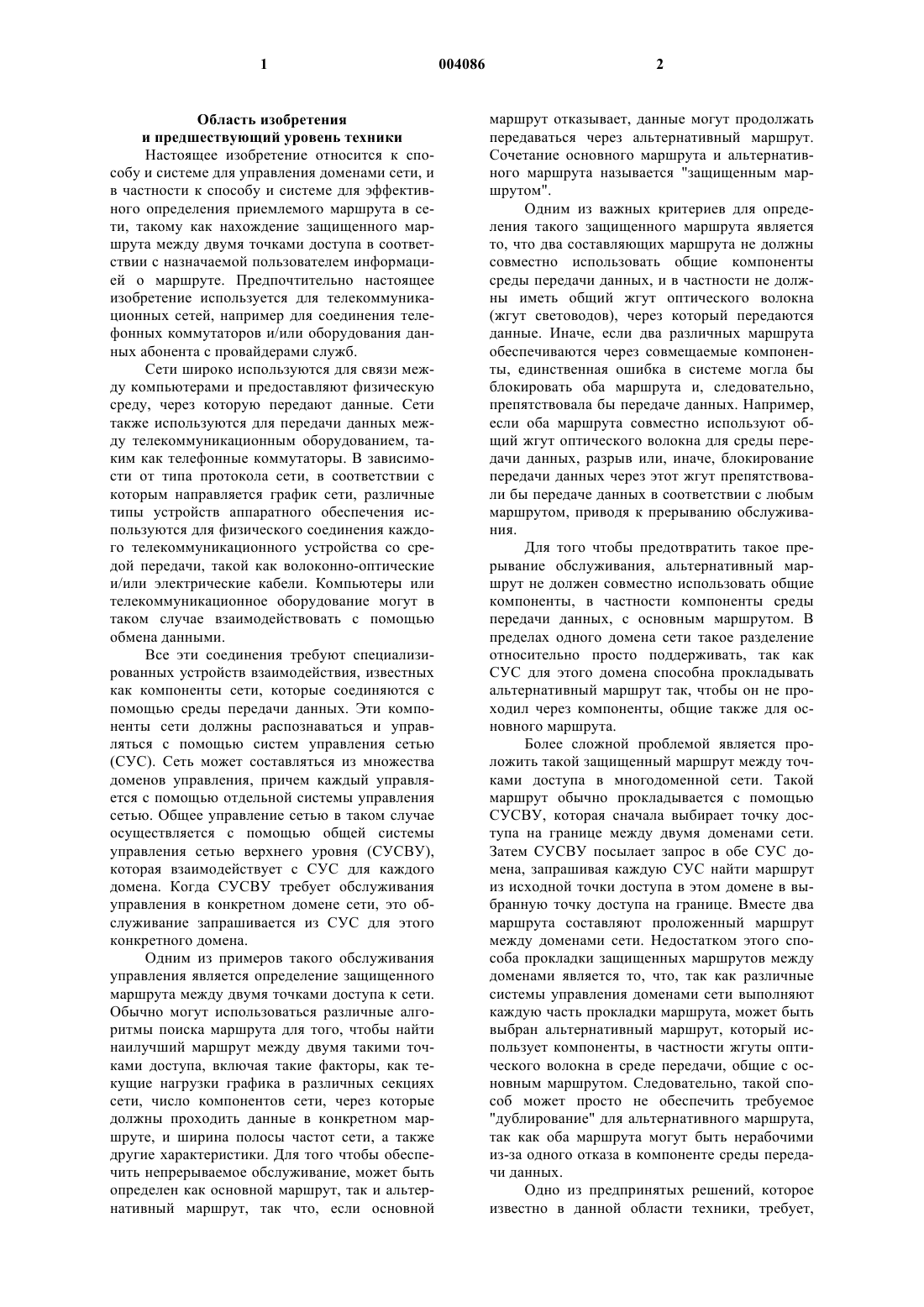

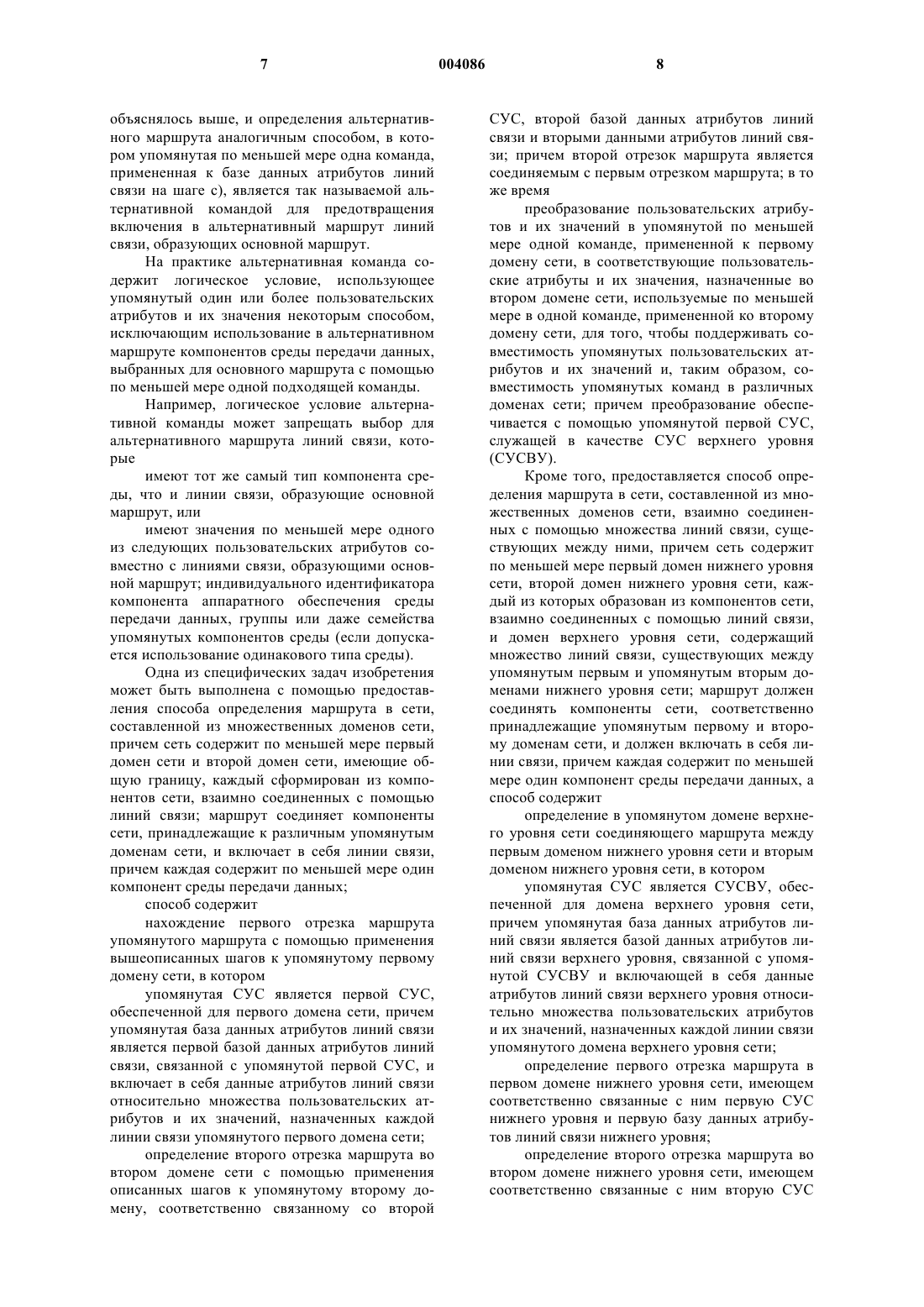

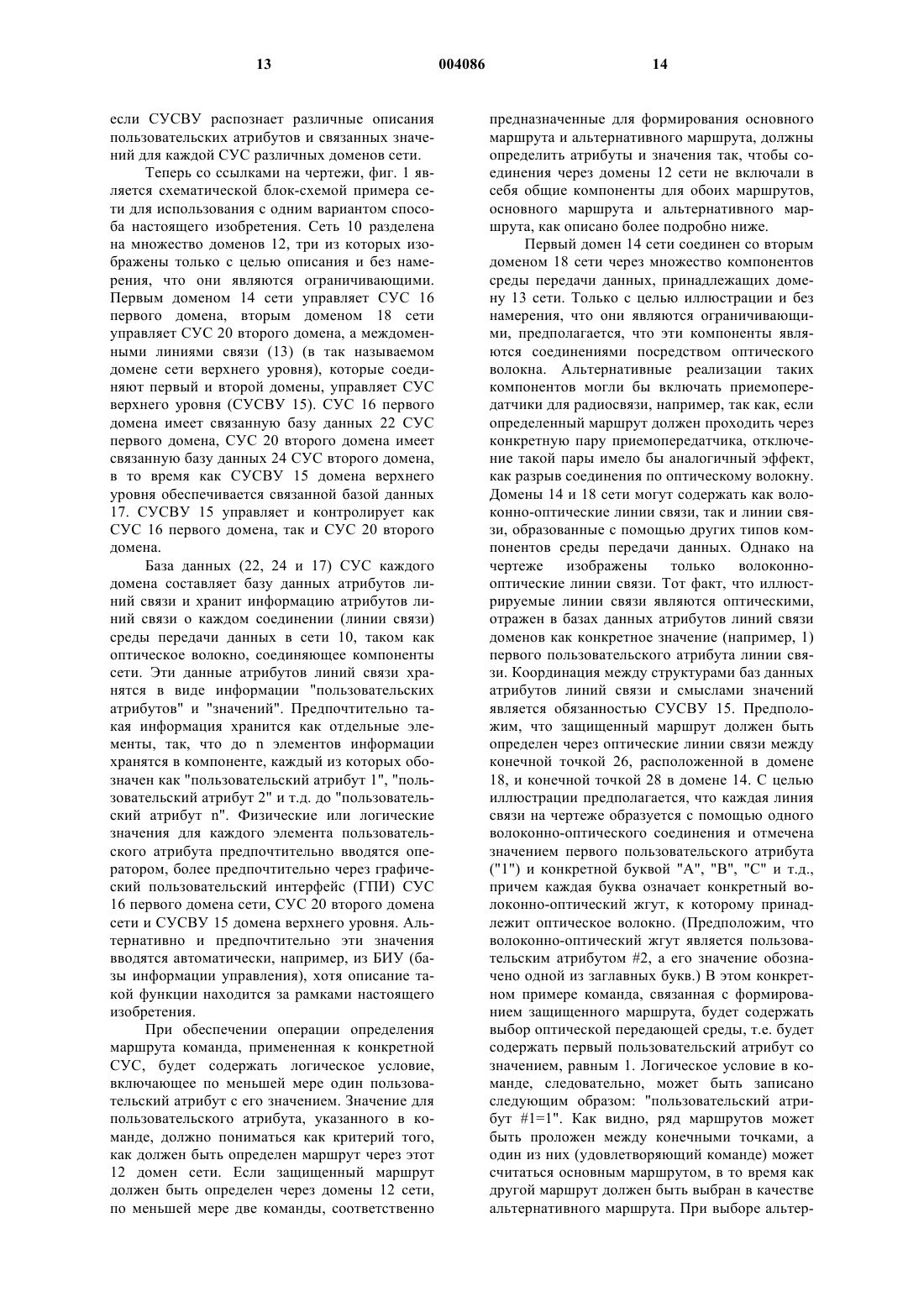

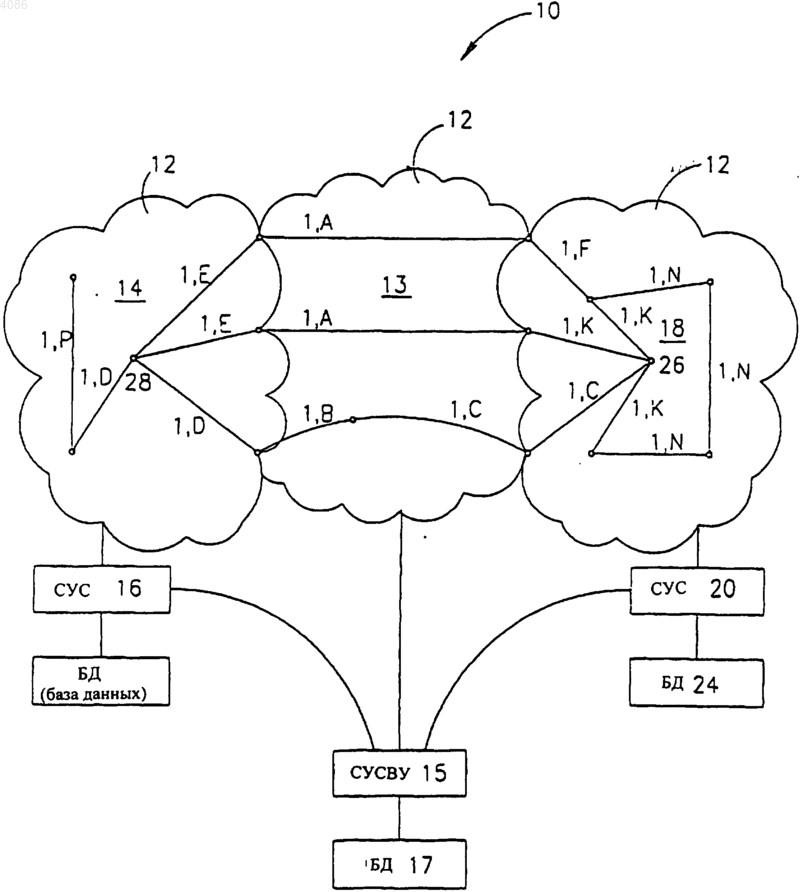

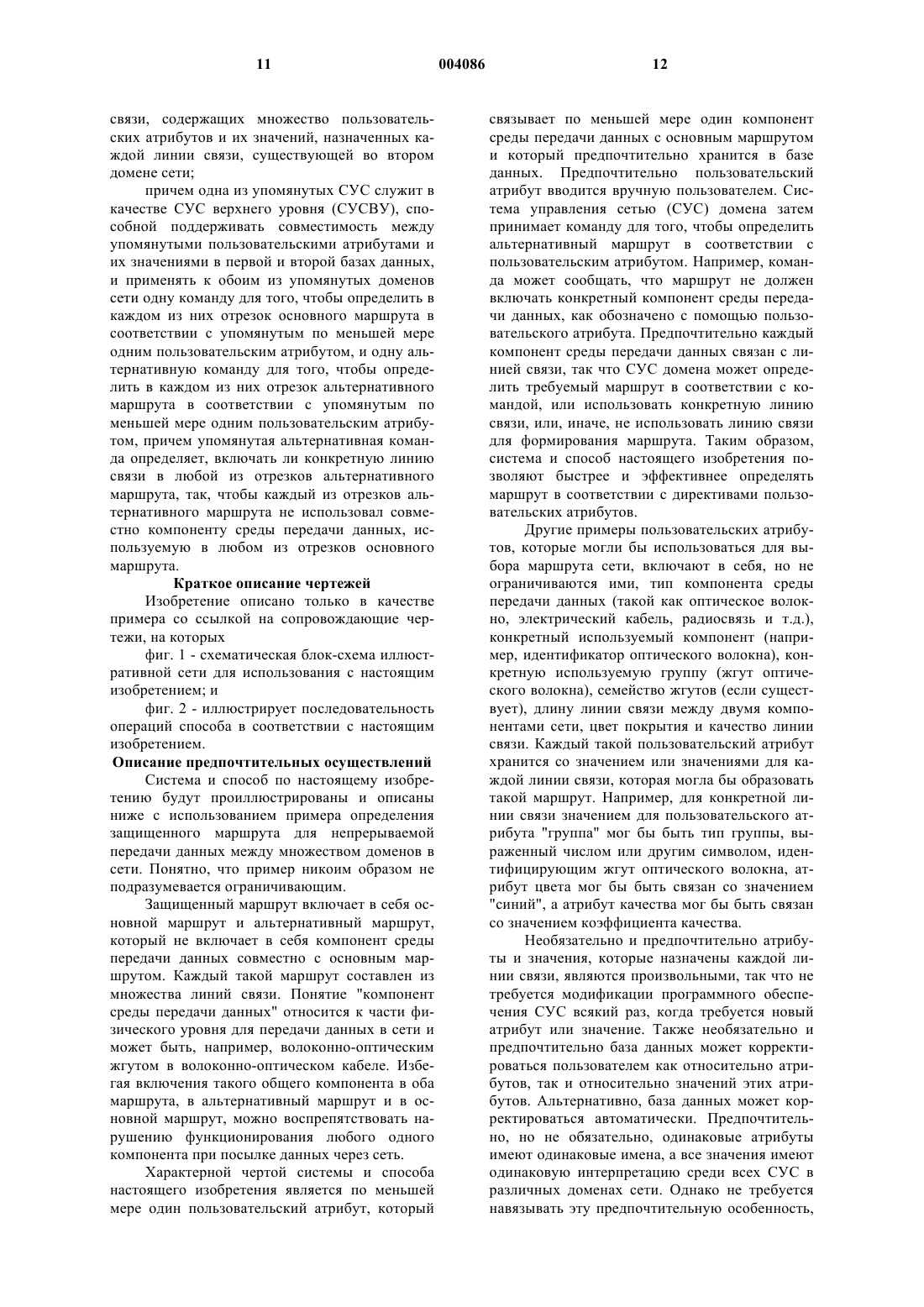

1 Область изобретения и предшествующий уровень техники Настоящее изобретение относится к способу и системе для управления доменами сети, и в частности к способу и системе для эффективного определения приемлемого маршрута в сети, такому как нахождение защищенного маршрута между двумя точками доступа в соответствии с назначаемой пользователем информацией о маршруте. Предпочтительно настоящее изобретение используется для телекоммуникационных сетей, например для соединения телефонных коммутаторов и/или оборудования данных абонента с провайдерами служб. Сети широко используются для связи между компьютерами и предоставляют физическую среду, через которую передают данные. Сети также используются для передачи данных между телекоммуникационным оборудованием, таким как телефонные коммутаторы. В зависимости от типа протокола сети, в соответствии с которым направляется график сети, различные типы устройств аппаратного обеспечения используются для физического соединения каждого телекоммуникационного устройства со средой передачи, такой как волоконно-оптические и/или электрические кабели. Компьютеры или телекоммуникационное оборудование могут в таком случае взаимодействовать с помощью обмена данными. Все эти соединения требуют специализированных устройств взаимодействия, известных как компоненты сети, которые соединяются с помощью среды передачи данных. Эти компоненты сети должны распознаваться и управляться с помощью систем управления сетью(СУС). Сеть может составляться из множества доменов управления, причем каждый управляется с помощью отдельной системы управления сетью. Общее управление сетью в таком случае осуществляется с помощью общей системы управления сетью верхнего уровня (СУСВУ),которая взаимодействует с СУС для каждого домена. Когда СУСВУ требует обслуживания управления в конкретном домене сети, это обслуживание запрашивается из СУС для этого конкретного домена. Одним из примеров такого обслуживания управления является определение защищенного маршрута между двумя точками доступа к сети. Обычно могут использоваться различные алгоритмы поиска маршрута для того, чтобы найти наилучший маршрут между двумя такими точками доступа, включая такие факторы, как текущие нагрузки графика в различных секциях сети, число компонентов сети, через которые должны проходить данные в конкретном маршруте, и ширина полосы частот сети, а также другие характеристики. Для того чтобы обеспечить непрерываемое обслуживание, может быть определен как основной маршрут, так и альтернативный маршрут, так что, если основной 2 маршрут отказывает, данные могут продолжать передаваться через альтернативный маршрут. Сочетание основного маршрута и альтернативного маршрута называется "защищенным маршрутом". Одним из важных критериев для определения такого защищенного маршрута является то, что два составляющих маршрута не должны совместно использовать общие компоненты среды передачи данных, и в частности не должны иметь общий жгут оптического волокна(жгут световодов), через который передаются данные. Иначе, если два различных маршрута обеспечиваются через совмещаемые компоненты, единственная ошибка в системе могла бы блокировать оба маршрута и, следовательно,препятствовала бы передаче данных. Например,если оба маршрута совместно используют общий жгут оптического волокна для среды передачи данных, разрыв или, иначе, блокирование передачи данных через этот жгут препятствовали бы передаче данных в соответствии с любым маршрутом, приводя к прерыванию обслуживания. Для того чтобы предотвратить такое прерывание обслуживания, альтернативный маршрут не должен совместно использовать общие компоненты, в частности компоненты среды передачи данных, с основным маршрутом. В пределах одного домена сети такое разделение относительно просто поддерживать, так как СУС для этого домена способна прокладывать альтернативный маршрут так, чтобы он не проходил через компоненты, общие также для основного маршрута. Более сложной проблемой является проложить такой защищенный маршрут между точками доступа в многодоменной сети. Такой маршрут обычно прокладывается с помощью СУСВУ, которая сначала выбирает точку доступа на границе между двумя доменами сети. Затем СУСВУ посылает запрос в обе СУС домена, запрашивая каждую СУС найти маршрут из исходной точки доступа в этом домене в выбранную точку доступа на границе. Вместе два маршрута составляют проложенный маршрут между доменами сети. Недостатком этого способа прокладки защищенных маршрутов между доменами является то, что, так как различные системы управления доменами сети выполняют каждую часть прокладки маршрута, может быть выбран альтернативный маршрут, который использует компоненты, в частности жгуты оптического волокна в среде передачи, общие с основным маршрутом. Следовательно, такой способ может просто не обеспечить требуемое"дублирование" для альтернативного маршрута,так как оба маршрута могут быть нерабочими из-за одного отказа в компоненте среды передачи данных. Одно из предпринятых решений, которое известно в данной области техники, требует, 3 чтобы СУСВУ принимала информацию о компонентах среды передачи данных, которые используются для того, чтобы формировать основной маршрут в одном домене сети. СУСВУ должна затем выдавать команду на СУС второго домена относительно того, должны ли использоваться эти компоненты для поиска маршрута во втором домене. Как замечено ранее, СУС для конкретного домена может предотвратить совмещенное использование таких общих компонентов в пределах конкретного домена сети. Например, если конкретный жгут оптического волокна используется для основного маршрута в первом домене, этот жгут, следовательно, не должен использоваться как часть альтернативного маршрута во втором домене, так что СУС для второго домена сети должна получить конкретную команду для этого действия. К сожалению, имеется несколько недостатков этого решения. Во-первых, весь процесс выбора альтернативного маршрута требует более длительного периода времени для завершения, так как СУСВУ не может активизировать СУС для второго домена сети до тех пор, пока СУС для первого домена сети не определила альтернативный маршрут. Оптимально СУС для каждого домена сети могла бы работать параллельно, таким образом, экономя значительное количество времени. Кроме того, передача такой информации о компонентах среды передачи данных в СУСВУ усложняет интерфейс между СУСВУ и СУС домена сети. Кроме того, СУСВУ должна знать,как определить, следует ли передать эту информацию в СУС домена сети. Альтернативно,процесс мог бы требовать вмешательства оператора, так что он больше не будет автоматическим. Наконец, если СУС второго домена сети не удается найти подходящий альтернативный маршрут, весь процесс должен быть выполнен снова с самого начала с другими маршрутами и другими компонентами среды передачи данных,так что процесс становится дополнительно усложненным и требующим больше времени. Альтернативным решением для систем управления сетью доменов сети является непосредственный обмен такой информацией о компонентах среды передачи данных. Недостатком этого решения является требование дополнительного интерфейса в каждой СУС домена сети для обеспечения такой непосредственной связи,что в результате приводит к дополнительному усложнению СУС. Кроме того, потребовался бы стандарт для такого дополнительного интерфейса для того, чтобы СУС доменов сети различных производителей могли взаимодействовать. Такой стандарт не существует в настоящее время. Также каждый дополнительный домен сети, который вовлечен в прокладку маршрута,увеличивает сложность задачи взаимодействия. Следовательно, такое решение имеет много недостатков. 4 Кроме того, другим подразумеваемым решениям, которые раскрыты в данной области техники, не удается полностью решить эту проблему. Например, патент США 5671215 раскрывает систему, в которой компоненты сообщения (ячейки) в сети АРП (асинхронного режима передачи) обеспечиваются двумя внутренними заголовками ячейки, один для основного маршрута, а другой - для альтернативного маршрута. Эта система позволяет дублировать такие ячейки сообщения только в точках в сети,в которых два маршрута разделяются, таким образом, уменьшая нагрузку в сети. Однако такая система не решает начальную проблему выбора альтернативного маршрута так, чтобы компоненты среды передачи данных этого маршрута не совмещались с этими компонентами основного маршрута. Европейский патентЕР 0404337 раскрывает сотовую сеть, которая имеет неотъемлемое преимущество предоставления нескольких маршрутов связи между двумя точками доступа. Однако это очень специализированный тип сети и не обеспечивает решения проблемы для сетей, используемых в настоящее время. Следовательно, раскрытая сеть также не решает проблему выбора альтернативного маршрута без совмещения компонентов среды передачи данных для типичной сети. Следовательно, имеется потребность в системе и способе определения альтернативного маршрута между доменами сети, и было бы очень полезно иметь такую систему и способ,чтобы компоненты среды передачи данных альтернативного маршрута не совмещались с компонентами основного маршрута и чтобы процесс выбора такого альтернативного маршрута был быстрым и эффективным, в частности, для телекоммуникационных сетей, таких как для соединения телефонных коммутаторов и/или оборудования данных абонента с провайдерами служб. Сущность изобретения Система и способ по настоящему изобретению предназначены для управления атрибутами линий связи доменов сети, и в частности для определения маршрута между множеством доменов сети в сети в соответствии по меньшей мере с одним критерием прокладки маршрута. Атрибуты маршрута предпочтительно хранятся в базе данных и используются для того, чтобы определить подходящий маршрут для передачи данных в пределах множества доменов сети. Конкретный требуемый результат выбора маршрута зависит от характера маршрута и типа атрибутов, которые выбраны для определения маршрута. Настоящее изобретение используется для телекоммуникационных сетей, например для соединения множественных доменов сети,предназначенных для передачи речи, факсимиле, данных и т. д., между компонентами сети, 5 такими как коммутаторы, шлюзы, телефоны,компьютеры и т.д. Ниже понятие "сеть" относится к соединению между двумя или более компонентами сети, которое позволяет этим компонентам взаимодействовать, включающему в себя, но не ограниченному ими, ЛС (локальную сеть), ГС (глобальную сеть) и Интернет, а также телекоммуникационную транспортную сеть. Среда передачи данных между компонентами сети в сети может быть выборочно в виде волоконно-оптического волокна, электрических кабелей или линий радиосвязи, соединяющих компоненты сети либо непосредственно, либо через спутник. Вышеприведенная задача может быть выполнена с помощью предоставления способа для управления доменом сети, образованным из компонентов сети, взаимно соединенных с помощью линий связи, в котором каждая линия связи содержит по меньшей мере один компонент среды передачи данных. Способ содержит шагиa) предоставления системы управления сетью (СУС) домена сети;b) предоставления базы данных атрибутов линий связи, связанной с СУС и включающей в себя данные атрибутов линий связи, содержащие множество пользовательских атрибутов и их значений, назначенных каждой линии связи,существующей в домене сети;c) применения к упомянутой базе данных атрибутов линий связи по меньшей мере одной команды для обработки упомянутых данных атрибутов линий связи в соответствии по меньшей мере с одним из упомянутых пользовательских атрибутов. В рамках настоящего описания и формулы изобретения база данных атрибутов линий связи должна пониматься как хранимые систематизированные данные, предпочтительно структурированные с помощью средства компьютерной памяти. В соответствии с предпочтительным вариантом способа пользовательские атрибуты, являющиеся признаками, характеризующими линию связи, выбираются из неисчерпывающего списка, содержащего тип компонента среды передачи данных, индивидуальный идентификатор упомянутого компонента среды, группу (а иногда семейство), к которой принадлежит упомянутый компонент среды, длину, качество и внешние отличительные свойства упомянутого компонента среды передачи данных,причем упомянутые значения пользовательских атрибутов являются соответственно указаниями типа, идентификатора и группы компонента среды, указанием длины, оценки качества, указанием соответствующей "оболочки" упомянутого компонента, и упомянутый тип компонента среды передачи данных выбирается из неисчерпывающего 6 списка, содержащего волоконно-оптическую среду, электропроводную среду, приемопередатчик телекоммуникационной радиосвязи. Следует заметить, что пользовательские атрибуты могут произвольно выбираться пользователем сети, следовательно, база данных атрибутов линий связи приспособлена для того,чтобы легко модифицироваться и обновляться пользователем без каких-либо последствий для СУС. В одном широко используемом примере тип компонента среды передачи данных является волоконно-оптической средой, а упомянутые пользовательские атрибуты соответственно обозначают отдельный идентификатор оптического волокна в жгуте, идентификатор волоконнооптического жгута, иногда идентификатор оптического кабеля, содержащего жгут, длину оптического волокна, качество оптической линии связи, цвет защитного покрытия жгута или кабеля. Вышеописанный способ может использоваться, например, для прокладки маршрута в домене сети через линии связи, которые имеют по меньшей мере конкретное значение качества выбранной среды, где качество является одним из пользовательских атрибутов. Альтернативно или дополнительно маршрут может выборочно прокладываться через волоконно-оптические линии связи, которые принадлежат конкретной компании, которая может быть идентифицирована, например, в соответствии с цветом кабелей линии связи (при этом цвет является одним из пользовательских атрибутов). Еще одним примером работы настоящего изобретения является оценка общего качества существующего маршрута, например, для того,чтобы определить среднее качество оптического волокна конкретного домена сети, а впоследствии - сети, объединенной из ряда таких доменов сети. В соответствии с предпочтительным вариантом способа обработка на шаге с) содержит определение маршрута в упомянутом домене сети, а упомянутая команда предписывает выбор для упомянутого маршрута одной или более линий связи в соответствии с упомянутым по меньшей мере одним пользовательским атрибутом; команда содержит логическое условие,использующее упомянутый один или более пользовательских атрибутов и их значения. Например, команда может заключаться в выборе для маршрута тех линий связи, которые имеют конкретный тип компонента среды и имеют специфические значения некоторых пользовательских атрибутов (например, специфической группы компонентов среды). Вышеописанный способ определения маршрута позволяет эффективно определять защищенный маршрут в домене сети с помощью определения основного маршрута, как 7 объяснялось выше, и определения альтернативного маршрута аналогичным способом, в котором упомянутая по меньшей мере одна команда,примененная к базе данных атрибутов линий связи на шаге с), является так называемой альтернативной командой для предотвращения включения в альтернативный маршрут линий связи, образующих основной маршрут. На практике альтернативная команда содержит логическое условие, использующее упомянутый один или более пользовательских атрибутов и их значения некоторым способом,исключающим использование в альтернативном маршруте компонентов среды передачи данных,выбранных для основного маршрута с помощью по меньшей мере одной подходящей команды. Например, логическое условие альтернативной команды может запрещать выбор для альтернативного маршрута линий связи, которые имеют тот же самый тип компонента среды, что и линии связи, образующие основной маршрут, или имеют значения по меньшей мере одного из следующих пользовательских атрибутов совместно с линиями связи, образующими основной маршрут; индивидуального идентификатора компонента аппаратного обеспечения среды передачи данных, группы или даже семейства упомянутых компонентов среды (если допускается использование одинакового типа среды). Одна из специфических задач изобретения может быть выполнена с помощью предоставления способа определения маршрута в сети,составленной из множественных доменов сети,причем сеть содержит по меньшей мере первый домен сети и второй домен сети, имеющие общую границу, каждый сформирован из компонентов сети, взаимно соединенных с помощью линий связи; маршрут соединяет компоненты сети, принадлежащие к различным упомянутым доменам сети, и включает в себя линии связи,причем каждая содержит по меньшей мере один компонент среды передачи данных; способ содержит нахождение первого отрезка маршрута упомянутого маршрута с помощью применения вышеописанных шагов к упомянутому первому домену сети, в котором упомянутая СУС является первой СУС,обеспеченной для первого домена сети, причем упомянутая база данных атрибутов линий связи является первой базой данных атрибутов линий связи, связанной с упомянутой первой СУС, и включает в себя данные атрибутов линий связи относительно множества пользовательских атрибутов и их значений, назначенных каждой линии связи упомянутого первого домена сети; определение второго отрезка маршрута во втором домене сети с помощью применения описанных шагов к упомянутому второму домену, соответственно связанному со второй 8 СУС, второй базой данных атрибутов линий связи и вторыми данными атрибутов линий связи; причем второй отрезок маршрута является соединяемым с первым отрезком маршрута; в то же время преобразование пользовательских атрибутов и их значений в упомянутой по меньшей мере одной команде, примененной к первому домену сети, в соответствующие пользовательские атрибуты и их значения, назначенные во втором домене сети, используемые по меньшей мере в одной команде, примененной ко второму домену сети, для того, чтобы поддерживать совместимость упомянутых пользовательских атрибутов и их значений и, таким образом, совместимость упомянутых команд в различных доменах сети; причем преобразование обеспечивается с помощью упомянутой первой СУС,служащей в качестве СУС верхнего уровня(СУСВУ). Кроме того, предоставляется способ определения маршрута в сети, составленной из множественных доменов сети, взаимно соединенных с помощью множества линий связи, существующих между ними, причем сеть содержит по меньшей мере первый домен нижнего уровня сети, второй домен нижнего уровня сети, каждый из которых образован из компонентов сети,взаимно соединенных с помощью линий связи,и домен верхнего уровня сети, содержащий множество линий связи, существующих между упомянутым первым и упомянутым вторым доменами нижнего уровня сети; маршрут должен соединять компоненты сети, соответственно принадлежащие упомянутым первому и второму доменам сети, и должен включать в себя линии связи, причем каждая содержит по меньшей мере один компонент среды передачи данных, а способ содержит определение в упомянутом домене верхнего уровня сети соединяющего маршрута между первым доменом нижнего уровня сети и вторым доменом нижнего уровня сети, в котором упомянутая СУС является СУСВУ, обеспеченной для домена верхнего уровня сети,причем упомянутая база данных атрибутов линий связи является базой данных атрибутов линий связи верхнего уровня, связанной с упомянутой СУСВУ и включающей в себя данные атрибутов линий связи верхнего уровня относительно множества пользовательских атрибутов и их значений, назначенных каждой линии связи упомянутого домена верхнего уровня сети; определение первого отрезка маршрута в первом домене нижнего уровня сети, имеющем соответственно связанные с ним первую СУС нижнего уровня и первую базу данных атрибутов линий связи нижнего уровня; определение второго отрезка маршрута во втором домене нижнего уровня сети, имеющем соответственно связанные с ним вторую СУС 9 нижнего уровня, вторую базу данных атрибутов линий связи нижнего уровня, в то же время преобразование с помощью упомянутой СУСВУ пользовательских атрибутов и их значений в упомянутой по меньшей мере одной команде, примененной к домену верхнего уровня сети, в соответствующие пользовательские атрибуты и их значения, назначенные в первом и втором доменах сети (и, возможно, наоборот),используемые в командах, соответственно примененных к упомянутым первому и второму доменам сети, для того, чтобы поддерживать совместимость упомянутых пользовательских атрибутов и их значений и, таким образом, совместимость упомянутых команд в различных доменах сети. В идеальном случае одинаковые атрибуты имеют одинаковые имена, а все значения имеют одинаковую интерпретацию во всех СУС в различных доменах сети. СУСВУ подает упомянутую по меньшей мере одну команду, в то же время обеспечивая планирование времени шагов способа. Например, способ может включать в себя,во-первых, определение отрезка соединяющего маршрута для того, чтобы получить граничные точки, и после этого - определение упомянутого первого и упомянутого второго отрезков маршрута одновременно, используя граничные точки. Если никакой из упомянутых первого и второго отрезков маршрута не может быть определен, способ предоставляет повторное определение упомянутого соединяющего маршрута до окончательного завершения маршрута после ряда итераций. В соответствии с наиболее предпочтительным вариантом нового способа он предназначен для определения защищенного маршрута в сети,содержащей множественные домены сети; способ дополнительно содержит определение альтернативного маршрута в дополнение к определенному (основному) маршруту; а именно определение отрезков альтернативного маршрута для соответствующих отрезков основного маршрута в каждом из упомянутых доменов сети, в то же время применение к каждой из соответствующих баз данных атрибутов линий связи по меньшей мере одной альтернативной команды для предотвращения включения линий связи, образующих любой из отрезков основного маршрута, в любой из отрезков альтернативного маршрута. Упомянутая альтернативная команда содержит альтернативное логическое условие,использующее упомянутый один или более пользовательских атрибутов и их значения,причем упомянутое альтернативное логическое условие служит для исключения использования в альтернативном маршруте компонентов среды передачи данных, выбранных для основного 10 маршрута с помощью упомянутой по меньшей мере одной соответствующей команды. Например, альтернативное логическое условие альтернативной команды может запрещать выбор для любого отрезка альтернативного маршрута линий связи, которые имеют тот же самый тип компонента среды, что и линии связи, образующие конкретный отрезок основного маршрута в соответствии с упомянутой по меньшей мере одной командой,или имеют значения по меньшей мере одного из следующих пользовательских атрибутов совместно с линиями связи, образующими любой из отрезков основного маршрута в соответствии по меньшей мере с одной командой: индивидуального идентификатора компонента среды передачи данных, группы упомянутых компонентов среды передачи данных и, необязательно,семейства упомянутых компонентов (если допускается использование общего типа среды). Можно видеть, что благодаря поддержанию совместимости соответствующих пользовательских атрибутов и их значений в различных доменах сети с помощью СУСВУ способ гарантирует, что линии связи альтернативного маршрута (определенно) не будут совместно использовать любую отдельную компоненту среды передачи данных, используемую в линиях связи основного маршрута; если требуется,альтернативный маршрут не будет включать в себя также группу компонентов среды передачи данных, включающую в себя этот конкретный компонент, и даже семейство, включающее в себя определенную группу. В соответствии со вторым аспектом изобретения предоставляется система для выбора защищенного маршрута между множеством доменов в сети, причем сеть содержит по меньшей мере первый домен сети и второй домен сети, при этом защищенный маршрут содержит основной маршрут и альтернативный маршрут,где каждый из основного маршрута и альтернативного маршрута составлен из множества линий связи, образующих соответствующие отрезки маршрута в доменах сети, причем система содержит(a) систему управления сетью (СУС) первого домена для управления первым доменом сети;(b) первую базу данных атрибутов линий связи, связанную с упомянутой СУС первого домена, для хранения данных атрибутов линий связи, содержащих множество пользовательских атрибутов и их значений, назначенных каждой линии связи, существующей в первом домене сети;(c) СУС второго домена для управления вторым доменом сети;(d) вторую базу данных атрибутов линий связи, связанную с упомянутой СУС второго домена, для хранения данных атрибутов линий 11 связи, содержащих множество пользовательских атрибутов и их значений, назначенных каждой линии связи, существующей во втором домене сети; причем одна из упомянутых СУС служит в качестве СУС верхнего уровня (СУСВУ), способной поддерживать совместимость между упомянутыми пользовательскими атрибутами и их значениями в первой и второй базах данных,и применять к обоим из упомянутых доменов сети одну команду для того, чтобы определить в каждом из них отрезок основного маршрута в соответствии с упомянутым по меньшей мере одним пользовательским атрибутом, и одну альтернативную команду для того, чтобы определить в каждом из них отрезок альтернативного маршрута в соответствии с упомянутым по меньшей мере одним пользовательским атрибутом, причем упомянутая альтернативная команда определяет, включать ли конкретную линию связи в любой из отрезков альтернативного маршрута, так, чтобы каждый из отрезков альтернативного маршрута не использовал совместно компоненту среды передачи данных, используемую в любом из отрезков основного маршрута. Краткое описание чертежей Изобретение описано только в качестве примера со ссылкой на сопровождающие чертежи, на которых фиг. 1 - схематическая блок-схема иллюстративной сети для использования с настоящим изобретением; и фиг. 2 - иллюстрирует последовательность операций способа в соответствии с настоящим изобретением. Описание предпочтительных осуществлений Система и способ по настоящему изобретению будут проиллюстрированы и описаны ниже с использованием примера определения защищенного маршрута для непрерываемой передачи данных между множеством доменов в сети. Понятно, что пример никоим образом не подразумевается ограничивающим. Защищенный маршрут включает в себя основной маршрут и альтернативный маршрут,который не включает в себя компонент среды передачи данных совместно с основным маршрутом. Каждый такой маршрут составлен из множества линий связи. Понятие "компонент среды передачи данных" относится к части физического уровня для передачи данных в сети и может быть, например, волоконно-оптическим жгутом в волоконно-оптическом кабеле. Избегая включения такого общего компонента в оба маршрута, в альтернативный маршрут и в основной маршрут, можно воспрепятствовать нарушению функционирования любого одного компонента при посылке данных через сеть. Характерной чертой системы и способа настоящего изобретения является по меньшей мере один пользовательский атрибут, который 12 связывает по меньшей мере один компонент среды передачи данных с основным маршрутом и который предпочтительно хранится в базе данных. Предпочтительно пользовательский атрибут вводится вручную пользователем. Система управления сетью (СУС) домена затем принимает команду для того, чтобы определить альтернативный маршрут в соответствии с пользовательским атрибутом. Например, команда может сообщать, что маршрут не должен включать конкретный компонент среды передачи данных, как обозначено с помощью пользовательского атрибута. Предпочтительно каждый компонент среды передачи данных связан с линией связи, так что СУС домена может определить требуемый маршрут в соответствии с командой, или использовать конкретную линию связи, или, иначе, не использовать линию связи для формирования маршрута. Таким образом,система и способ настоящего изобретения позволяют быстрее и эффективнее определять маршрут в соответствии с директивами пользовательских атрибутов. Другие примеры пользовательских атрибутов, которые могли бы использоваться для выбора маршрута сети, включают в себя, но не ограничиваются ими, тип компонента среды передачи данных (такой как оптическое волокно, электрический кабель, радиосвязь и т.д.),конкретный используемый компонент (например, идентификатор оптического волокна), конкретную используемую группу (жгут оптического волокна), семейство жгутов (если существует), длину линии связи между двумя компонентами сети, цвет покрытия и качество линии связи. Каждый такой пользовательский атрибут хранится со значением или значениями для каждой линии связи, которая могла бы образовать такой маршрут. Например, для конкретной линии связи значением для пользовательского атрибута "группа" мог бы быть тип группы, выраженный числом или другим символом, идентифицирующим жгут оптического волокна, атрибут цвета мог бы быть связан со значением"синий", а атрибут качества мог бы быть связан со значением коэффициента качества. Необязательно и предпочтительно атрибуты и значения, которые назначены каждой линии связи, являются произвольными, так что не требуется модификации программного обеспечения СУС всякий раз, когда требуется новый атрибут или значение. Также необязательно и предпочтительно база данных может корректироваться пользователем как относительно атрибутов, так и относительно значений этих атрибутов. Альтернативно, база данных может корректироваться автоматически. Предпочтительно, но не обязательно, одинаковые атрибуты имеют одинаковые имена, а все значения имеют одинаковую интерпретацию среди всех СУС в различных доменах сети. Однако не требуется навязывать эту предпочтительную особенность, 13 если СУСВУ распознает различные описания пользовательских атрибутов и связанных значений для каждой СУС различных доменов сети. Теперь со ссылками на чертежи, фиг. 1 является схематической блок-схемой примера сети для использования с одним вариантом способа настоящего изобретения. Сеть 10 разделена на множество доменов 12, три из которых изображены только с целью описания и без намерения, что они являются ограничивающими. Первым доменом 14 сети управляет СУС 16 первого домена, вторым доменом 18 сети управляет СУС 20 второго домена, а междоменными линиями связи (13) (в так называемом домене сети верхнего уровня), которые соединяют первый и второй домены, управляет СУС верхнего уровня (СУСВУ 15). СУС 16 первого домена имеет связанную базу данных 22 СУС первого домена, СУС 20 второго домена имеет связанную базу данных 24 СУС второго домена,в то время как СУСВУ 15 домена верхнего уровня обеспечивается связанной базой данных 17. СУСВУ 15 управляет и контролирует как СУС 16 первого домена, так и СУС 20 второго домена. База данных (22, 24 и 17) СУС каждого домена составляет базу данных атрибутов линий связи и хранит информацию атрибутов линий связи о каждом соединении (линии связи) среды передачи данных в сети 10, таком как оптическое волокно, соединяющее компоненты сети. Эти данные атрибутов линий связи хранятся в виде информации "пользовательских атрибутов" и "значений". Предпочтительно такая информация хранится как отдельные элементы, так, что до n элементов информации хранятся в компоненте, каждый из которых обозначен как "пользовательский атрибут 1", "пользовательский атрибут 2" и т.д. до "пользовательский атрибут n". Физические или логические значения для каждого элемента пользовательского атрибута предпочтительно вводятся оператором, более предпочтительно через графический пользовательский интерфейс (ГПИ) СУС 16 первого домена сети, СУС 20 второго домена сети и СУСВУ 15 домена верхнего уровня. Альтернативно и предпочтительно эти значения вводятся автоматически, например, из БИУ (базы информации управления), хотя описание такой функции находится за рамками настоящего изобретения. При обеспечении операции определения маршрута команда, примененная к конкретной СУС, будет содержать логическое условие,включающее по меньшей мере один пользовательский атрибут с его значением. Значение для пользовательского атрибута, указанного в команде, должно пониматься как критерий того,как должен быть определен маршрут через этот 12 домен сети. Если защищенный маршрут должен быть определен через домены 12 сети,по меньшей мере две команды, соответственно 14 предназначенные для формирования основного маршрута и альтернативного маршрута, должны определить атрибуты и значения так, чтобы соединения через домены 12 сети не включали в себя общие компоненты для обоих маршрутов,основного маршрута и альтернативного маршрута, как описано более подробно ниже. Первый домен 14 сети соединен со вторым доменом 18 сети через множество компонентов среды передачи данных, принадлежащих домену 13 сети. Только с целью иллюстрации и без намерения, что они являются ограничивающими, предполагается, что эти компоненты являются соединениями посредством оптического волокна. Альтернативные реализации таких компонентов могли бы включать приемопередатчики для радиосвязи, например, так как, если определенный маршрут должен проходить через конкретную пару приемопередатчика, отключение такой пары имело бы аналогичный эффект,как разрыв соединения по оптическому волокну. Домены 14 и 18 сети могут содержать как волоконно-оптические линии связи, так и линии связи, образованные с помощью других типов компонентов среды передачи данных. Однако на чертеже изображены только волоконнооптические линии связи. Тот факт, что иллюстрируемые линии связи являются оптическими,отражен в базах данных атрибутов линий связи доменов как конкретное значение (например, 1) первого пользовательского атрибута линии связи. Координация между структурами баз данных атрибутов линий связи и смыслами значений является обязанностью СУСВУ 15. Предположим, что защищенный маршрут должен быть определен через оптические линии связи между конечной точкой 26, расположенной в домене 18, и конечной точкой 28 в домене 14. С целью иллюстрации предполагается, что каждая линия связи на чертеже образуется с помощью одного волоконно-оптического соединения и отмечена значением первого пользовательского атрибута("1") и конкретной буквой "А", "В", "С" и т.д.,причем каждая буква означает конкретный волоконно-оптический жгут, к которому принадлежит оптическое волокно. (Предположим, что волоконно-оптический жгут является пользовательским атрибутом 2, а его значение обозначено одной из заглавных букв.) В этом конкретном примере команда, связанная с формированием защищенного маршрута, будет содержать выбор оптической передающей среды, т.е. будет содержать первый пользовательский атрибут со значением, равным 1. Логическое условие в команде, следовательно, может быть записано следующим образом: "пользовательский атрибут 1=1". Как видно, ряд маршрутов может быть проложен между конечными точками, а один из них (удовлетворяющий команде) может считаться основным маршрутом, в то время как другой маршрут должен быть выбран в качестве альтернативного маршрута. При выборе альтер 15 нативного маршрута для защищенного маршрута альтернативная команда может сообщать, что волоконно-оптические жгуты, которые совпадают со жгутами, используемыми для основного маршрута, должны быть исключены, как описано ранее. Например, предположим, что основной маршрут использует цепочку из трех линий связи, соответственно отмеченных 1,Е; 1,А; 1,К. Альтернативный маршрут, следовательно, должен исключить использование волоконнооптических жгутов, отмеченных "Е", "А" и "К". Логическое условие альтернативной команды,примененной для выбора альтернативного маршрута, следовательно, может быть записано следующим образом: "атрибут 1=1", "атрибут 2=Е, А, К". На основании этой команды самый нижний маршрут, изображенный на чертеже,будет выбран в качестве альтернативного маршрута. Более сложной командой некоторого типа,который, в частности, предпочтителен для определения защищенных маршрутов, является"пользовательскоий атрибут 1=n, значения пользовательского атрибута 2 всех линий связи для основного маршрута должны быть отделены от значений пользовательского атрибута 2 всех линий связи для альтернативного маршрута". Как описано также со ссылкой на фиг. 2,которая является блок-схемой последовательности операций одного варианта способа настоящего изобретения, информация компонента среды передачи данных для каждой линии связи включена в каждую базу данных СУС домена. На шаге 1 элементы пользовательских атрибутов и их значения (т.е. данные атрибутов линий связи) каждого домена сети вводятся в соответствующие базы данных, связанные с соответствующими СУС. Один из доменов, который содержит другие домены, считается доменом верхнего уровня, а его СУС служит в качестве СУСВУ. Следует заметить, что СУСВУ должна гарантировать координацию данных атрибутов линий связи, хранимых в различных доменах,так, чтобы быть способной преобразовывать содержания пользовательских атрибутов и их значения, которые хранятся в одном домене, в соответствующее содержимое и значения, хранимые в другом домене. Затем на шаге 2 по меньшей мере одна команда для использования по меньшей мере одного компонента пользовательского атрибута вводится в СУСВУ. Например, команда может составлять команду определения маршрута. Такая команда могла бы включать в себя, например, "использовать только линии связи с пользовательским атрибутом 1=1" или "не использовать линии связи с пользовательским атрибутом 1=2". Более сложная команда для определения защищенных маршрутов может дополнительно содержать "значения пользовательского атрибута 2 всех линий связи для основного маршрута должны отличаться от значений поль 004086 16 зовательского атрибута 2 всех линий связи альтернативного маршрута". Другим примером является команда такая, как "использовать только линии связи с пользовательским атрибутом 1=1 для основного маршрута и линии связи с пользовательским атрибутом 1=2 для альтернативного маршрута", для определения защищенного маршрута в доменах 14 и 18 сети. Еще в одном примере, если предполагается, что волоконно-оптический жгут "А" принадлежит к семейству волоконно-оптических жгутов (атрибут 3), обозначенному как "34", тогда могла бы быть использована составная команда,которая сообщала бы "проложить основной маршрут через линии связи с пользовательским атрибутом 3=34 и проложить альтернативный маршрут через линии связи, для которых пользовательский атрибут 2=34". Следовательно,такая составная команда позволяла бы как основному маршруту, так и альтернативному маршруту проходить через домены сети без опасности, что два маршрута совместно будут использовать компоненты среды передачи данных, так как альтернативному маршруту запрещается совместно использовать даже то же самое семейство волоконно-оптических жгутов,как основной маршрут. На шаге 3 СУСВУ посылает одну или более команд по меньшей мере в одну из СУС доменов. Фактически, СУСВУ могла бы послать в СУС доменов ту же самую команду после "преобразования" ее в термины и значения пользовательских атрибутов, которые известны базе данных домена. Необязательно и более предпочтительно одна или более команд могли бы также посылаться для определения основного маршрута, либо отдельно, либо вместе с командой (командами) для определения альтернативного маршрута. Следовательно, основной маршрут совместно не использовал бы никакой волоконно-оптический жгут с альтернативным маршрутом. Блок-схема на фиг. 2 иллюстрирует процесс, где как домен верхнего уровня, так и обычные домены одновременно выполняют обработку в соответствии с примененными командами (шаги 4 и 5). СУС каждого домена сети объединяет команды с информацией из связанной базы данных атрибутов линий связи. После того как обработка закончена (например, соответствующие отрезки маршрута определены в доменах), информация относительно результатов предпочтительно передается в СУСВУ (шаг 6) для проверки или для повторения процесса,если по меньшей мере одной из СУС не удалось определить требуемый отрезок маршрута. В таком случае исходная команда может быть переформулирована и процесс может быть повторен с шага 2 (пунктирная линия). Альтернативно обработка в домене верхнего уровня может предшествовать обработке в других доменах для того, чтобы предоставить 17 больше информации в домены нижнего уровня. Также обработка в доменах нижнего уровня может выполняться последовательно, хотя параллельная обработка является всегда предпочтительной. Несмотря на то, что изобретение описано,принимая во внимание ограниченное число осуществлений, будет понятно, что могут быть сделаны многие изменения, модификации и другие осуществления изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ управления доменом сети, образованным из компонентов сети, взаимно соединенных с помощью линий связи, причем каждая линия связи содержит по меньшей мере один компонент среды, при этом способ содержит следующие этапы:a) обеспечивают указанный домен системой управления сетью (СУС),b) предоставляют базу данных атрибутов линий связи, связанную с упомянутой СУС и включающую в себя данные атрибутов линий связи, содержащие множество пользовательских атрибутов и их значений, назначенных каждой линии связи, существующей в домене сети,причем пользовательские атрибуты представляют собой признаки, характеризующие линии связи, в то время как значения пользовательских атрибутов являются значениями, соответственно характеризующими упомянутые признаки качественно и количественно,c) применяют к упомянутой базе данных атрибутов линий связи по меньшей мере одну команду для обработки упомянутых данных атрибутов линий связи в соответствии по меньшей мере с одним упомянутым пользовательским атрибутом. 2. Способ по п.1, отличающийся тем, что упомянутые пользовательские атрибуты содержат тип компонента среды передачи данных, индивидуальный идентификатор упомянутого компонента среды, группу, к которой принадлежит упомянутый компонент, длину, качество и внешние отличительные свойства упомянутого компонента среды передачи данных,упомянутые значения пользовательских атрибутов содержат указания типа, идентификатор и группу компонента среды, указание длины, оценку качества, указание соответствующей"оболочки" упомянутого компонента, и упомянутый тип компонента среды передачи данных является волоконно-оптической средой, электропроводной средой или приемопередатчиком линии телекоммуникационной радиосвязи. 3. Способ по п.2, отличающийся тем, что упомянутый тип компонента среды передачи данных является волоконно-оптической средой,а упомянутые пользовательские атрибуты соответственно обозначают индивидуальный иден 004086 18 тификатор оптического волокна в жгуте, идентификатор жгута, длину оптического волокна,качество оптической линии связи, цвет защитного покрытия жгута. 4. Способ по любому из пп. с 1 по 3 для определения маршрута в домене сети, отличающийся тем, что обработка на шаге (с) содержит определение маршрута в упомянутом домене сети, в котором упомянутая команда предписывает выбор для маршрута одной или более линий связи в соответствии с упомянутым по меньшей мере одним пользовательским атрибутом; команда содержит логическое условие, использующее упомянутый один или более пользовательских атрибутов и их значения. 5. Способ прокладки защищенного маршрута в домене сети с помощью определения основного маршрута и альтернативного маршрута, причем способ содержит следующие этапы: определяют основной маршрут по п.3 или 4, и определяют альтернативный маршрут по п.3 или 4,в котором упомянутая по меньшей мере одна команда, примененная на этапе (с), является альтернативной командой для предотвращения включения в альтернативный маршрут линий связи, образующих основной маршрут. 6. Способ по п.5, отличающийся тем, что упомянутая альтернативная команда содержит логическое условие, использующее упомянутый один или более пользовательских атрибутов и их значения. 7. Способ по п.6, отличающийся тем, что упомянутое логическое условие альтернативной команды может запрещать выбор для альтернативного маршрута линий связи, которые имеют значения по меньшей мере одного из следующих пользовательских атрибутов, общих с линиями связи, образующими основной маршрут: индивидуального идентификатора среды передачи данных, группы упомянутых компонентов среды. 8. Способ определения маршрута в сети,состоящей из множества доменов, причем сеть содержит по меньшей мере первый домен сети и второй домен сети,имеющие общую границу, каждый сформирован из компонентов сети, взаимно соединенных с помощью линий связи; маршрут соединяет компоненты сети, принадлежащие к различным упомянутым доменам сети, и включает в себя линии связи, причем каждая содержит по меньшей мере один компонент среды передачи данных, способ содержит следующие этапы: выполняют способ по п.4 по отношению к упомянутому первому домену сети для того,чтобы определить первый отрезок маршрута, в котором упомянутая СУС является первой СУС,обеспеченной для первого домена сети, причем 19 упомянутая база данных атрибутов линий связи является первой базой данных атрибутов линий связи, связанной с упомянутой первой СУС и включающей в себя данные атрибутов линий связи относительно множества пользовательских атрибутов и их значений, назначенных каждой линии связи упомянутого первого домена сети,выполняют способ по п.4 по отношению к упомянутому второму домену сети для того,чтобы определить второй отрезок маршрута,соединяемый с первым отрезком маршрута, в котором упомянутая СУС, упомянутая база данных атрибутов линий связи и упомянутые данные атрибутов линий связи соответственно связаны со вторым доменом сети,в то же время преобразуют с помощью СУС пользовательские атрибуты и их значения,назначенные в первом домене сети, в соответствующие пользовательские атрибуты и их значения, назначенные во втором домене сети, для того, чтобы поддерживать совместимость упомянутых пользовательских атрибутов и их значений и, таким образом, совместимость упомянутых команд в различных доменах сети; причем упомянутая первая СУС служит в качестве системы управления сетью верхнего уровня(СУСВУ). 9. Способ определения маршрута в сети,составленной из множества доменов, взаимно соединенных с помощью множества линий связи, существующих между ними, причем сеть содержит по меньшей мере первый домен нижнего уровня сети, второй домен нижнего уровня сети, каждый образован из компонентов сети,взаимно соединенных с помощью линий связи,и домен верхнего уровня сети, содержащий множество линий связи, существующих между упомянутым первым и упомянутым вторым доменами нижнего уровня сети; маршрут должен соединять компоненты сети, соответственно принадлежащие упомянутым первому и второму доменам сети, и должен включать в себя линии связи, причем каждая содержит по меньшей мере один компонент среды передачи данных,способ содержит следующие этапы: выполняют способ по п.4 по отношению к упомянутому домену верхнего уровня сети для того, чтобы определить соединяющий отрезок маршрута между первым доменом нижнего уровня сети и вторым доменом нижнего уровня сети, в котором упомянутая СУС является СУС верхнего уровня (СУСВУ), обеспеченной для домена верхнего уровня сети, причем упомянутая база данных атрибутов линий связи является базой данных атрибутов линии связи верхнего уровня,связанной с упомянутой СУСВУ и включающей в себя данные атрибутов линий связи верхнего уровня относительно множества пользовательских атрибутов и их значений, назначенных ка 004086 20 ждой линии связи упомянутого домена верхнего уровня сети,выполняют способ по п.4 по отношению к первому домену нижнего уровня сети для того,чтобы определить первый отрезок маршрута, в котором упомянутая СУС, упомянутая база данных атрибутов линий связи и упомянутые данные атрибутов линий связи соответственно связаны с первым доменом нижнего уровня сети,выполняют способ по п.4 по отношению ко второму домену нижнего уровня сети для того, чтобы определить второй отрезок маршрута, в котором упомянутая СУС, упомянутая база данных атрибутов линий связи и упомянутые данные атрибутов линий связи соответственно связаны со вторым доменом нижнего уровня сети,в то же время преобразуют с помощью упомянутой СУСВУ пользовательские атрибуты и их значения, назначенные в доменах верхнего уровня сети, в соответствующие пользовательские атрибуты и их значения, назначенные в домене нижнего уровня сети, для того, чтобы поддерживать совместимость упомянутых пользовательских атрибутов и их значений и, таким образом, совместимость упомянутых команд в различных доменах сети в сети. 10. Способ по п.8 или 9, отличающийся тем, что содержит выдачу упомянутых команд и обеспечение планирования времени этапов способа с помощью СУСВУ. 11. Способ по п.9 или 10, отличающийся тем, что содержит, во-первых, определение упомянутого соединяющего отрезка маршрута для того, чтобы получить граничные точки, и после этого определение упомянутого первого и упомянутого второго отрезков маршрута одновременно, используя граничные точки. 12. Способ по п.11, отличающийся тем, что содержит повторное определение упомянутого соединяющего маршрута, если никакой из упомянутых первого и второго отрезков маршрута не может быть определен, до завершения маршрута. 13. Способ по любому одному из пп. с 8 по 12 для определения защищенного маршрута в сети, содержащей множество доменов, отличающийся тем, что определяют альтернативный маршрут в дополнение к определенному (основному) маршруту; причем способ содержит следующие этапы: определяют отрезки альтернативного маршрута для соответствующих отрезков основного маршрута в каждом из упомянутых доменов сети, в то же время применяют к каждой из соответствующих баз данных атрибутов линии связи альтернативную команду для предотвращения включения линий связи, образующих любой из отрезков основного маршрута, в любой из отрезков альтернативного маршрута. 14. Способ по п.13, отличающийся тем, что упомянутая альтернативная команда содержит альтернативное логическое условие, использующее упомянутый один или более пользовательских атрибутов и их значения. 15. Способ по п.14, отличающийся тем, что упомянутое альтернативное логическое условие альтернативной команды запрещает выбор для любого отрезка альтернативного маршрута линий связи, которые имеют значения по меньшей мере одного из следующих пользовательских атрибутов, общие с линиями связи, образующими любой из отрезков основного маршрута: индивидуального идентификатора компонента среды передачи данных, группы упомянутых компонентов среды передачи данных. 16. Система для прокладки защищенного маршрута между множеством доменов, причем сеть содержит по меньшей мере первый домен сети и второй домен сети, при этом защищенный маршрут содержит основной маршрут и альтернативный маршрут, где каждый из основного маршрута и альтернативного маршрута составлены из множества линий связи, образующих соответствующие отрезки маршрута в доменах сети, причем система содержит(а) СУС первого домена для управления первым доменом сети,(b) первую базу данных атрибутов линий связи, связанную с упомянутой СУС первого домена, для хранения данных атрибутов линий 22 связи, содержащих множество пользовательских атрибутов и их значений, назначенных каждой линии связи, существующей в первом домене сети,(c) СУС второго домена для управления вторым доменом сети,(d) вторую базу данных атрибутов линий связи, связанную с упомянутой СУС второго домена, для хранения данных атрибутов линий связи, содержащих множество пользовательских атрибутов и их значений, назначенных каждой линии связи, существующей во втором домене сети,причем одна из упомянутых СУС служит в качестве СУСВУ, способной поддерживать совместимость между упомянутыми пользовательскими атрибутами и их значениями в первой и второй базах данных, и применять к обоим из упомянутых доменов сети одной команды для того, чтобы определить в каждом из них отрезок основного маршрута и отрезок альтернативного маршрута в соответствии с упомянутым по меньшей мере одним пользовательским атрибутом, причем упомянутая по меньшей мере одна команда определяет, включать ли конкретную линию связи в любой из отрезков альтернативного маршрута, так чтобы никакой из отрезков альтернативного маршрута не использовал совместно компоненту среды передачи данных, используемую в любом из отрезков основного маршрута.
