Способ и аппаратура для осуществления жесткого переключения мобильной станции между системами связи

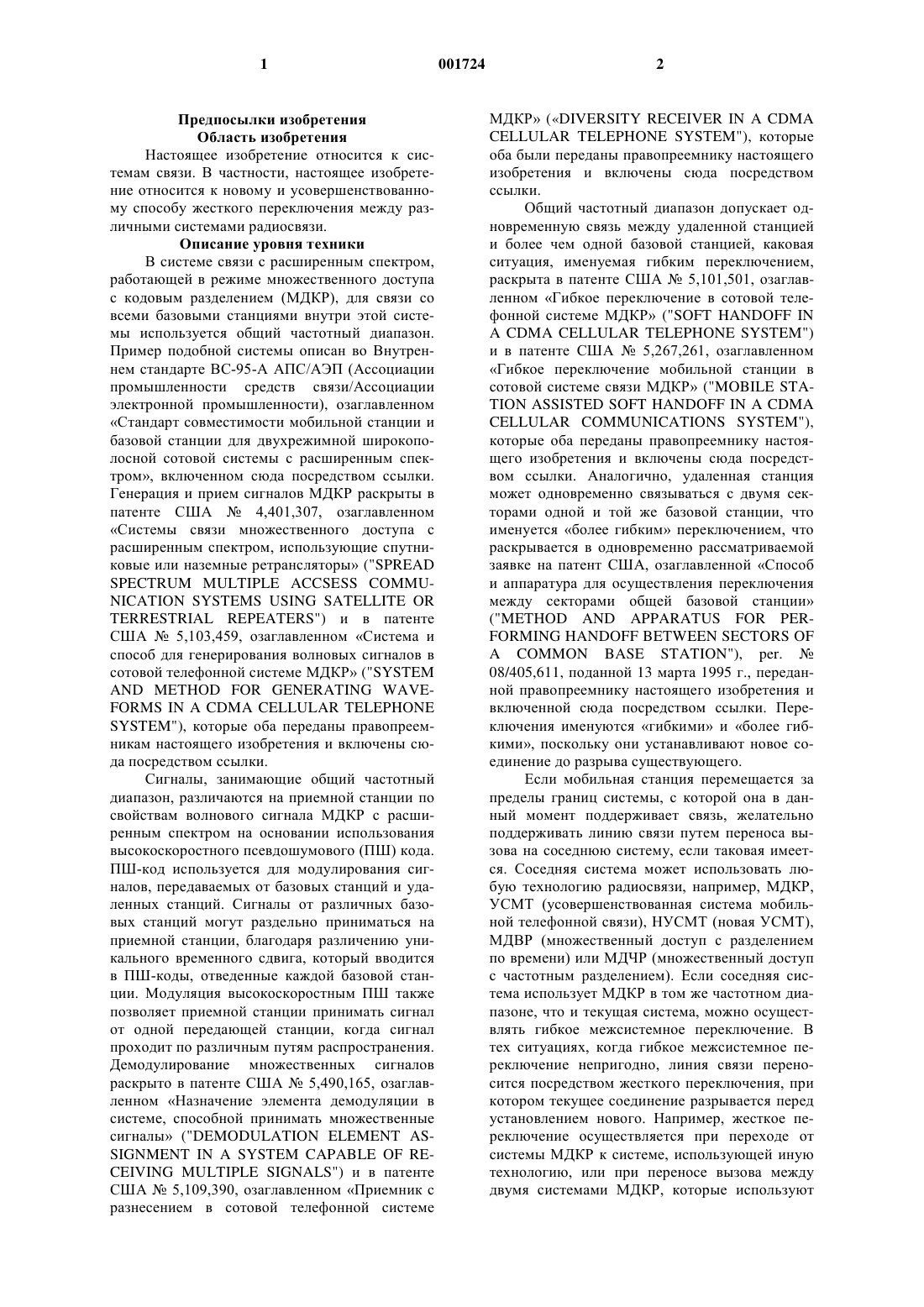

1 Предпосылки изобретения Область изобретения Настоящее изобретение относится к системам связи. В частности, настоящее изобретение относится к новому и усовершенствованному способу жесткого переключения между различными системами радиосвязи. Описание уровня техники В системе связи с расширенным спектром,работающей в режиме множественного доступа с кодовым разделением (МДКР), для связи со всеми базовыми станциями внутри этой системы используется общий частотный диапазон. Пример подобной системы описан во Внутреннем стандарте ВС-95-А АПС/АЭП (Ассоциации промышленности средств связи/Ассоциации электронной промышленности), озаглавленном Стандарт совместимости мобильной станции и базовой станции для двухрежимной широкополосной сотовой системы с расширенным спектром, включенном сюда посредством ссылки. Генерация и прием сигналов МДКР раскрыты в патенте США 4,401,307, озаглавленном Системы связи множественного доступа с расширенным спектром, использующие спутниковые или наземные ретрансляторы ("SPREADTERRESTRIAL REPEATERS") и в патенте США 5,103,459, озаглавленном Система и способ для генерирования волновых сигналов в сотовой телефонной системе МДКР ("SYSTEMSYSTEM"), которые оба переданы правопреемникам настоящего изобретения и включены сюда посредством ссылки. Сигналы, занимающие общий частотный диапазон, различаются на приемной станции по свойствам волнового сигнала МДКР с расширенным спектром на основании использования высокоскоростного псевдошумового (ПШ) кода. ПШ-код используется для модулирования сигналов, передаваемых от базовых станций и удаленных станций. Сигналы от различных базовых станций могут раздельно приниматься на приемной станции, благодаря различению уникального временного сдвига, который вводится в ПШ-коды, отведенные каждой базовой станции. Модуляция высокоскоростным ПШ также позволяет приемной станции принимать сигнал от одной передающей станции, когда сигнал проходит по различным путям распространения. Демодулирование множественных сигналов раскрыто в патенте США 5,490,165, озаглавленном Назначение элемента демодуляции в системе, способной принимать множественные сигналы ("DEMODULATION ELEMENT ASSIGNMENT IN A SYSTEM CAPABLE OF RECEIVING MULTIPLE SIGNALS") и в патенте США 5,109,390, озаглавленном Приемник с разнесением в сотовой телефонной системеCELLULAR TELEPHONE SYSTEM"), которые оба были переданы правопреемнику настоящего изобретения и включены сюда посредством ссылки. Общий частотный диапазон допускает одновременную связь между удаленной станцией и более чем одной базовой станцией, каковая ситуация, именуемая гибким переключением,раскрыта в патенте США 5,101,501, озаглавленном Гибкое переключение в сотовой телефонной системе МДКР ("SOFT HANDOFF INA CDMA CELLULAR TELEPHONE SYSTEM") и в патенте США 5,267,261, озаглавленном Гибкое переключение мобильной станции в сотовой системе связи МДКР ("MOBILE STATION ASSISTED SOFT HANDOFF IN A CDMACELLULAR COMMUNICATIONS SYSTEM"),которые оба переданы правопреемнику настоящего изобретения и включены сюда посредством ссылки. Аналогично, удаленная станция может одновременно связываться с двумя секторами одной и той же базовой станции, что именуется более гибким переключением, что раскрывается в одновременно рассматриваемой заявке на патент США, озаглавленной Способ и аппаратура для осуществления переключения между секторами общей базовой станцииA COMMON BASE STATION"), per.08/405,611, поданной 13 марта 1995 г., переданной правопреемнику настоящего изобретения и включенной сюда посредством ссылки. Переключения именуются гибкими и более гибкими, поскольку они устанавливают новое соединение до разрыва существующего. Если мобильная станция перемещается за пределы границ системы, с которой она в данный момент поддерживает связь, желательно поддерживать линию связи путем переноса вызова на соседнюю систему, если таковая имеется. Соседняя система может использовать любую технологию радиосвязи, например, МДКР,УСМТ (усовершенствованная система мобильной телефонной связи), НУСМТ (новая УСМТ),МДВР (множественный доступ с разделением по времени) или МДЧР (множественный доступ с частотным разделением). Если соседняя система использует МДКР в том же частотном диапазоне, что и текущая система, можно осуществлять гибкое межсистемное переключение. В тех ситуациях, когда гибкое межсистемное переключение непригодно, линия связи переносится посредством жесткого переключения, при котором текущее соединение разрывается перед установлением нового. Например, жесткое переключение осуществляется при переходе от системы МДКР к системе, использующей иную технологию, или при переносе вызова между двумя системами МДКР, которые используют 3 различные частотные диапазоны (жесткое межчастотное переключение). Жесткие межчастотные переключения также могут иметь место внутри системы МДКР. Например, район с высокой нагрузкой,например, область центра города может нуждаться в большем количестве частот для обслуживания нагрузки, чем окружающий его пригородный район. Размещать все имеющиеся в наличии частоты по всей системе может быть экономически невыгодно. Вызов, начатый на частоте, размещенной только в густонаселенной области, подлежит переключению при перемещении пользователя в менее населенную область. Другим примером является микроволновое или иное обслуживание, работающее на частоте в границах системы. Когда пользователи перемещаются в область, подверженную помехам от другого обслуживания, может потребоваться переключение их вызовов на другую частоту. Переключения можно инициировать с использованием различных методик. Методики переключения, включая те, которые для инициирования переключения используют измерения качества сигнала, можно обнаружить в одновременно рассматриваемой заявке на патент США 08/332,817, озаглавленной Способ и аппаратура для переключения между различными сотовыми системами связи ("METHODSYSTEMS"), поданной 16 октября 1994 г., переданной правопреемнику настоящего изобретения и включенной сюда посредством ссылки. Дальнейшее раскрытие переключений, включающих в себя измерения задержки при двойном прохождении сигнала для инициирования переключения, имеет место в одновременно рассматриваемой заявке на патент США 08/652,742, озаглавленной Способ и аппаратура для жесткого переключения в системе МДКР ("METHOD AND APPARATUS FORHARD HANDOFF IN A CDMA SYSTEM"), поданной 22 мая 1996 г., переданной правопреемнику настоящего изобретения и включенной сюда посредством ссылки. Переключения от систем МДКР к системам с иной технологией раскрыты в одновременно рассматриваемой заявке на патент США 08/413,306 (заявка'306), озаглавленной Способ и аппаратура для жесткого переключения мобильного модуля от канала связи МДКР к альтернативной системеSYSTEM HARD HANDOFF"), поданной 30 марта 1995 г., переданной правопреемнику настоящего изобретения и включенной сюда посредством ссылки. Согласно заявке '306 на границе системы размещаются радиомаяки пилотсигнала. Когда мобильная станция сообщает о приеме этих пилот-сигналов на базовую стан 001724 4 цию, базовая станция узнает, что мобильная станция достигла границы. Когда система определила, что вызов следует перенести на другую систему посредством жесткого переключения, на мобильную станцию посылается сообщение, предписывающее ей сделать это в соответствии с параметрами, которые позволяют мобильной станции установить соединение с системой назначения. Система располагает лишь оценочными значениями истинного местоположения и окружающей среды мобильной станции, так что параметры, посылаемые на мобильную станцию, не обладают гарантированной точностью. Например, при переключении с помощью радиомаяка, измерение интенсивности пилот-сигнала радиомаяка может давать правильные критерии для запуска переключения. Однако соответствующая сота или соты в системе назначения, которые должны отводиться мобильной станции (так называемое активное множество), не всегда известны. Кроме того, включение всех подходящих возможностей может превысить допустимый максимум в активном множестве. Чтобы мобильная станция могла установить связь с системой назначения, она должна потерять контакт со старой системой. Если параметры, данные мобильной станции, по той или иной причине оказываются неправильными,то ли в силу изменений окружающей среды мобильной станции, то ли из-за недостатка точной информации об ее местоположении на базовой станции, новая линия связи не устанавливается,из-за чего вызов может сорваться. После неудачной попытки переключения мобильная станция может возвратиться к предыдущей системе, если это все еще возможно сделать. Без какой-либо дополнительной информации и без каких-либо значительных изменений в окружающей среде мобильной станции, повторные попытки переключения также обречены на провал. Таким образом, в имеющемся уровне техники ощущается необходимость в способе осуществления дополнительных попыток жесткого переключения с большей вероятностью успеха. Краткое описание изобретения В основу настоящего изобретения положена задача снизить вероятность срыва вызова в ходе жесткого межсистемного переключения. В случае неудачной попытки жесткого переключения мобильная станция возвращается к исходной системе с информацией, которую система связи, отвечающая настоящему изобретению,использует для помощи в осуществлении последующих попыток переключения. Перед переключением исходная базовая станция располагает грубой оценкой наиболее подходящих базовых станций системы назначения для предоставления обслуживания мобильной станции при ее перемещении в систему назначения. Согласно иллюстративному варианту реализации, базовая станция посылает на мо 5 бильную станцию сообщение, содержащее список соседних базовых станций в системе назначения, порог минимальной полной принимаемой мощности и порог минимальной энергии пилот-сигнала. Когда базовая станция в исходной системе определила, что надлежит осуществить жесткое переключение, она сигнализирует соседним базовым станциям в системе назначения, чтобы они начинали передавать график прямой линии связи на мобильную станцию,входящую в систему. Первая попытка жесткого переключения предпринимается после того, как мобильная станция получит от базовой станции сообщение, инициирующее жесткий межсистемный переход. Мобильная станция переключается на частоту системы назначения и пытается установить связь с базовыми станциями системы назначения в соответствии с предоставленными ей параметрами установления связи(сдвигами ПШ пилот-сигнала). Если порог минимальной энергии пилот-сигнала превышен,считается, что переключение прошло успешно,и мобильная станция остается в системе назначения. Если порог минимальной энергии пилотсигнала не превышен, вступают в действие методики возврата. Мобильная станция измеряет полную энергию в частотном диапазоне системы назначения и сравнивает ее с порогом полной принимаемой мощности. Если порог минимальной полной принимаемой мощности не превышен, переключение немедленно прекращается. Мобильная станция возвращается к исходной системе и сообщает, что на новой частоте никакой существенной мощности не зарегистрировано. Если порог минимальной полной принимаемой мощности превышен, то, скорее всего, система назначения доступна, но соседние базовые станции, сведения о которых предоставила исходная система (именуемые новым активным множеством), не подходят для установления связи. Тогда мобильная станция осуществляет поиск с целью засечь жизнеспособные пилот-сигналы в системе назначения. В общем, чтобы засечь пригодные пилот-сигналы,мобильной станции достаточно располагать списком сдвигов для поиска, хотя можно использовать и другие алгоритмы поиска. По завершении поиска мобильная станция возвращается к исходной системе и сообщает о неудаче и о любых найденных в ходе поиска пилотсигналах, превышающих третий порог. Если никакой существенной принимаемой мощности не было зарегистрировано или в ходе поиска не было найдено никаких пилотсигналов, системный контроллер может принять решение отложить вторую попытку переключения, в расчете на благоприятные изменения в окружающей среде мобильной станции. Альтернативно, мобильная станция может вообще прекратить попытки переключения, которые,скорее всего, приведут к окончательному срыву 6 вызова. Однако в тех случаях, когда система назначения проявляет себя, системный контроллер может обновить активное множество, исходя из возвращенной информации поиска, и система назначения может соответственно скорректировать список базовых станций, ведущих передачу на мобильную станцию. После этого на мобильную станцию может быть послано второе сообщение о попытке жесткого переключения. Если окружающая среда не изменилась, эта вторая попытка, скорее всего, будет успешной. Краткое описание чертежей Для прояснения признаков, задач и преимуществ настоящего изобретения приведено нижеследующее подробное описание в совокупности с прилагаемыми чертежами со сквозной системой обозначений, в которых фиг. 1 представляет собой общий схематический вид иллюстративной системы связи МДКР с расширенным спектром, отвечающей настоящему изобретению; фиг. 2 представляет примеры сценариев,которые могут служить для описания различных ситуаций, предусматриваемых настоящим изобретением; фиг. 3 изображает иллюстративную базовую станцию; фиг. 4 изображает иллюстративную мобильную станцию; фиг. 5 представляет собой блок-схему алгоритма, иллюстрирующую действие настоящего изобретения. Подробное описание преимущественных вариантов реализации Фиг. 1 изображает вариант реализации системы связи, где используется настоящее изобретение. Обычная система связи МДКР состоит из системного контроллера и коммутатора 10, находящегося на связи с одной или более базовых станций, примерами которых являются 12, 14 и 16. Системный контроллер и коммутатор 10 также соединяются с телефонной сетью общего пользования (ТСОП) (не показана) и с другими системами связи (не показаны). Мобильная станция 18 является примером абонента с прямыми линиями связи 20 Б, 22 В и 24 Б и обратными линиями связи 20 А, 22 А и 24 А. Системный контроллер и коммутатор 10 управляет гибкими переключениями и жесткими межчастотными переключениями внутри системы и,совместно с соседними системами, управляет гибкими межсистемными переключениями, а также жесткими межсистемными переключениями. Иллюстративный вариант реализации настоящего изобретения имеет дело с жесткими межчастотными переключениями от системы МДКР к системе МДКР. Специалисту ясно, что идеи настоящего изобретения применимы также к переключениям, использующим схемы множественного доступа, и к переключениям между системами, использующими различные схемы модуляции. 7 Фиг. 2 изображает три различные сценария, возможные при использовании настоящего изобретения. Три мобильных станции M1, М 2 и М 3 перемещаются из системы С 1, где были начаты их соответствующие вызовы, в соседнюю систему С 2, работающую на другой частоте. Первоначально все мобильные станции M1-М 3 находятся на связи с одной или более базовыми станциями (не показаны) в системе С 1. При перемещении каждой мобильной станции через границу С 1 в С 2 предпринимается попытка жесткого переключения. Система назначения С 2 содержит базовые станции Б 1-Б 5, каждая из которых, соответственно, покрывает сотовую область 01-05. Система С 2 может иметь и другие базовые станции (не показаны), которые не влияют на данные сценарии. Согласно чертежу некоторые соты пересекаются с другими сотами. В этом районе перекрытия мобильная станция может находиться на связи с любой из двух базовых станций или с обеими одновременно,если мобильная станция находится в режиме гибкого переключения. На фигуре также изображены препятствия П 1-П 3. Эти препятствия искажают области покрытия, которые, иначе,представляли бы собой соты в форме круга. Сота 05 изображена затененной, чтобы подчеркнуть ее необычную форму. Рассмотрим первую мобильную станциюM1. Это пример того, что произошло бы в результате успешного жесткого переключения в обоих случаях - предусматриваемом уровнем техники и настоящим изобретением. Когда M1 достигает границы С 1-С 2, исходная система С 1 прогнозирует подходящих соседей в системе назначения С 2, исходя из своей наилучшей оценки местоположения M1. Затем С 1 через базовую станцию, находящуюся в контакте сM1 (не показана), оповещает M1 о ПШ-сдвигах сот в системе назначения С 2, например, 01, 02,03, 04 и 05. Согласно иллюстративному варианту реализации, С 2 также посылает такие параметры, как минимальный полный принимаемый пилот-сигнал, МИНПОЛНПИЛОТ, и минимальная принимаемая мощность,МИНПРМОЩН. Согласно альтернативному варианту реализации, M1 может хранить значения МИНПОЛНПИЛОТ и МИНПРМОЩН или может быть способна генерировать эти значения на основании системных данных. Затем С 1 начинает пересылку трафика на систему С 2 с командами установить на базовых станциях Б 2 и Б 3 соответствующую прямую линию связи для передачи данных, предназначенных для мобильной станции M1. Базовые станции Б 2 и Б 3 являются наиболее подходящими конечными базовыми станциями и состоят в новом активном множестве. Затем С 1 посылает на мобильную станцию M1 сообщение инициирования,чтобы начать процесс жесткого переключения. Благодаря благоприятной среде распространения вблизи мобильной станции М 1, когда M1 8 переключается на новую частоту, она находит пилот-сигналы и успешно демодулирует трафик прямой линии связи от нового активного множества, базовых станций Б 2 и Б 3, согласно прогнозу системы C1. M1 определяет, что жесткое переключение прошло успешно, поскольку полный принимаемый пилот-сигнал превышает порог МИНПОЛНПИЛОТ. Система С 1 отбирает ресурсы, ранее отведенные для связи с мобильной станцией M1, после того, как определено, что жесткое переключение прошло успешно. Это определение может производиться по получении сообщения от системы С 2 или на основании того, что в течение заданного промежутка времени между системой С 1 и мобильной станцией M1 более не осуществляется никакой связи. Теперь рассмотрим мобильную станцию М 2, которая находится в области неадекватного покрытия С 2, зачастую именуемой дырой. По достижении мобильной станцией М 2 границы С 1-С 2 система С 1 прогнозирует, что покрытие в системе С 2 обеспечивается в соте 01. Переключение инициируется таким же образом, как было описано выше. Однако переключившись на частоту системы назначения С 2, мобильная станция М 2 не принимает никакой существенной энергии сигнала по причине наличия помехи, обусловленной препятствием П 3. Иными словами, полный принимаемый пилот-сигнал оказывается меньше порога МИНПОЛНПИЛОТ. В современных системах этот вызов должен был бы сорваться. Согласно настоящему изобретению, мобильная станция приводит в действие методики возврата. Как только мобильная станция определяет непригодность пилот-сигнала или пилотсигналов, прогнозируемых C1, M2 измеряет полную принимаемую мощность в новом частотном диапазоне и сравнивает ее с порогом МИНПРМОЩН. В данном примере единственным передатчиком вблизи M2 является базовая станция Б 1, и ее сигнал блокируется препятствием П 3, так что в частотном диапазоне системы назначения не обнаруживается никакой существенной энергии. Тогда мобильная станция M2 прекращает переключение и возвращается к системе C1, сообщая ей, что система С 2 не найдена. Предположим, что мобильная станция M2 продолжает перемещаться от системыC1. Поскольку вызов не сорвался, как это случилось бы при использовании современных способов, существуют некоторые варианты выбора. В худшем случае, вызов может продолжаться на системе C1, пока окончательно не сорвется вследствие чрезмерного увеличения расстояния. С учетом возможности изменения окружающей среды мобильной станции, вторая попытка переключения, предпринятая после некоторой задержки, может оказаться успешной. 9 Наконец, рассмотрим мобильную станцию М 3. Как и в случае мобильных станций M1 и М 2, процедуры переключения инициируются посредством сот 01 и 02, образующих, согласно прогнозу, новое активное множество. Из-за препятствий П 1 и П 2 обе прогнозируемые соты оказываются непригодными для мобильной станции М 3,поэтому превышения МИНПОЛНПИЛОТ не происходит. Как и в предыдущем случае, начинаются процедуры возврата. На этот раз в пределах дальности действия оказывается базовая станция Б 5, но ее сдвиг не числится в новом активном множестве,и, кроме того, она не передает по прямой линии связи данные, предназначенные для М 3. Раз так,то, несмотря на непригодность прогнозируемых сот, происходит превышение порога минимальной принимаемой мощности МИНПРМОЩН. Согласно иллюстративному варианту реализации настоящего изобретения, поскольку система производит впечатление пригодной, осуществляется поиск пригодных пилот-сигналов. По завершении поиска мобильная станция М 3 возвращается к системе С 1 и оповещает ее о неудачной попытке переключения, а также о пригодных пилот-сигналах, в данном случае, пилотсигнале для соты 05. Согласно настоящему изобретению, С 1 посылает системе назначения С 2 сообщение, в котором предписывает ей установить прямую линию связи на базовой станции Б 5, после чего можно предпринимать вторую попытку переключения. Если окружающая среда существенно не изменилась, то М 3 вторично переключается на новую частоту, и вызов успешно переключается на базовую станцию Б 5 системы назначения С 2. Фиг. 3 изображает иллюстративную базовую станцию. Базовая станция 300 осуществляет связь с другими системами (не показаны) и с системным контроллером и коммутатором 10,изображенным на фиг. 1, посредством системного интерфейса 310. Межчастотное переключение - это распределенный процесс, при котором системный контроллер и коммутатор 10 обмениваются сигналами с другим коммутатором, и некоторые детали переключения выполняет базовая станция 300. Системный контроллер 10 определяет совместно с базовой станцией 300, что необходимо произвести жесткое межсистемное переключение. Согласно описанному выше, существует множество альтернативных критериев определения необходимости переключения, в том числе местоположение мобильной станции и прием пилот-сигнала радиомаяка. Исходная система дает команду системе назначения (не показана) начать передачу трафика прямой линии связи на частоте системы назначения от выбранного множества базовых станций. База данных (не показана) в управляющем процессоре 360 может содержать предлагаемые базовые станции. Альтернативно, соответствующий список базовых станций, пред 001724 10 лагаемых для переключения, может возвращаться системой назначения на управляющий процессор 360 посредством системного интерфейса 310. В тех случаях, когда система назначения не является системой МДКР, на управляющий процессор 360 через системный интерфейс 310 могут передаваться другие параметры,полезные для установления связи с системой назначения. Из параметров и команд, выдаваемых управляющим процессором 360, формирователь сообщений 320 образует сообщения. Эти сообщения модулируются модулятором 330 и посылаются на мобильную станцию через передатчик 340 и антенну 350. Согласно иллюстративному варианту реализации модулятор 330 представляет собой модулятор МДКР, что описано в вышеупомянутых патентах США 4,901,307 и 5,103,459. Согласно иллюстративному варианту реализации список соседних базовых станций МИНПОЛНПИЛОТ и МИНПРМОЩН комбинируется в единое сообщение, именуемое здесь сообщением списка соседних станций,работающих на другой частоте (СССДЧ). Сообщение, передаваемое с базовой станции на мобильную станцию, которое сигнализирует мобильной станции о начале попыток установления связи с системой назначения, содержит активное множество системы назначения и называется расширенным сообщением с предписанием переключения (РСПП). Предусматриваются и дополнительные параметры, которые можно посылать на мобильную станцию, и которые облегчают усовершенствованное жесткое переключение в случае провала попытки переключения. Например, заданный список сдвигов для поиска, пределы сдвигов для поиска или заданный алгоритм поиска, согласно которому,например, поиск осуществляется по сдвигам,образуемых из сдвигов, характеризующих базовые станции, перечисленные в СССДЧ, последовательным прибавлением 64 элементарных сдвигов. После неудачной попытки жесткого переключения мобильная станция следует вышеозначенным инструкциям, после чего возвращается к исходной системе, чтобы сообщить ей все,что обнаружила. Сигналы обратной линии связи, поступающие от мобильной станции к базовой станции 300, принимаются посредством антенны 390, преобразуются с понижением частоты приемником 380 и демодулируются демодулятором 370 под управлением управляющего процессора 360. Фиг. 4 изображает иллюстративную мобильную станцию 500. Сообщения поступают на управляющий процессор 520 от базовой станции 300 через антенну 610, антенный переключатель 600, приемник 590 и демодулятор 570. Согласно иллюстративному варианту реализации, приемник 590 представляет собой модулятор МДКР, что описано в вышеупомянутых 11 патентах США 4,901,307 и 5,103,459. Получив от базовой станции 300 сообщение РСПП,управляющий процессор 520 дает команду приемнику 590 и передатчику 560 настроиться на частоту назначения. В этот момент линия связи с исходной системой разрывается. Управляющий процессор 520 дает команду демодулятору 570 попытаться демодулировать пилот-сигналы с учетом сдвигов, перечисленных в активном множестве, переданном базовой станцией 300 в РСПП. Энергия сигналов, демодулированных с этими сдвигами, суммируется в сумматоре 530 энергии пилот-сигнала. Управляющий процессор 520 использует результаты суммирования для сравнения с МИНПОЛНПИЛОТ. Если МИНПОЛНПИЛОТ превышен, то переключение считается успешным. Если МИНПОЛНПИЛОТ не превышен, начинаются операции возврата. Альтернативно, для определения успешности попытки переключения можно использовать требование приема некоторого числа N хороших кадров (без ошибок, выявляемых ЦКИ) в течение заданного времени Т. Первым шагом, вслед за неудачной попыткой жесткого переключения, является определение пригодности системы назначения. Сумматор 540 принимаемой энергии суммирует полную мощность, принимаемую в частотном диапазоне системы назначения, и выдает результат на управляющий процессор 520. Управляющий процессор 520 сравнивает эти результаты суммирования с порогом МИНПРМОЩН. Если МИНПРМОЩН не превышен, попытка переключения прерывается. Приемник 590 и передатчик 560 возвращаются к исходной частоте, и управляющий процессор 520 формирует сообщение, которое оповещает базовую станцию 300 о провале попытки переключения и о том, что система назначения сколько-нибудь существенно себя не проявила. Сообщение поступает на модулятор 550, который модулирует сообщение и выдает модулированный сигнал через передатчик 560, антенный переключатель 600 и антенну 610 для передачи. Мобильная станция 500 содержит информацию системного предпочтения, хранящуюся в таблице системных предпочтений 510. Если система назначения никак себя не проявляет,мобильная станция 500 может послать на базовую станцию 300 иную системную информацию с тем, чтобы мобильная станция 500 при следующей попытке жесткого переключения могла попытаться установить связь с другой системой. Например, соседний район может быть покрыт многими системами, среди которых могут быть системы МДКР, а также системы иных технологий. Таблица системных предпочтений 510 может быть запрограммирована так, что, если система, стоящая на первом месте, оказывается непригодной, то предпринимается попытка установления связи с системой, занимающей второе место. Могут иметь место дополнительные 12 системы, на которые можно попытаться переключиться, если и вторая система оказывается непригодной. Попытки переключения могут осуществляться в порядке приоритетов, пока не будут исчерпаны попытки установления связи со всеми предлагаемыми системами. Если МИНПРМОЩН превышен, что указывает на пригодность системы назначения,то мобильная станция 500 выполняет вышеперечисленные команды. Согласно иллюстративному варианту реализации искатель 580 проводит поиск, чтобы засечь сдвиги пилот-сигнала,при которых базовые станции системы назначения являются пригодными. Для осуществления поиска искатель 580 формирует ПШпоследовательность с заданным сдвигом. Демодулятор 570 коррелирует поступающие данные с ПШ-последовательностью со сдвигом. Сумматор 530 энергии пилот-сигнала измеряет энергию пилот-сигнала для этого сдвига путем суммирования замеров в течение заданного промежутка времени. Управляющий процессор 520 сравнивает этот результат с порогом, именуемым ПСУМ, чтобы определить пригодность пилот-сигнала с таким сдвигом. После этого искатель 580 переходит к следующему предлагаемому сдвигу. Процесс повторяется до тех пор, пока для измерения не останется ни одного предлагаемого сдвига. Процесс поисковой операции подробно описан в одновременно рассматриваемой заявке на патент США, per.08/509/721, озаглавленной Способ и аппаратура для осуществления установления связи путем поиска в системе связи МДКР (METHODSEARCH ACQUISITION IN A CDMA COMMUNICATION SYSTEM"), поданной 26 июля 1996 г., которая передана правопреемнику настоящего изобретения и включена сюда посредством ссылки. Искатель 580 может использовать и иные алгоритмы поиска без видоизменения настоящего изобретения. Поиск, следующий за неудачным жестким переключением, может осуществляться по всему множеству возможных сдвигов или его подмножеству. Например, поиск можно проводить по сдвигам, заключенным в некоторых пределах. Согласно преимущественному варианту реализации СССДЧ содержит подмножество сдвигов, по которому надлежит производить поиск. В иллюстративной системе сдвиги, характеризующие соседние базовые станции, различаются целыми кратными 64 элементарных сдвигов. Если сдвиг, характеризующий одну базовую станцию системы, известен (даже, если она в данный момент непригодна), то для попытки установления связи по всему множеству соседних базовых станций требуются лишь те сдвиги, которые отличаются от известного сдвига на целое кратное 64. Поиск также можно производить по комбинации разнесенных сдви 13 гов в заданных пределах или некоторой совокупности пределов. Когда система назначения является системой с иной технологией связи, можно производить различные процедуры, чтобы получить информацию, которая должна улучшить последующие попытки жесткого переключения. Например, когда система назначения работает в режиме МДВР, мобильная станция может измерять энергию в частотном диапазоне на совокупности частотных поддиапазонов и сообщать эту информацию исходной системе. В случае же системы УСМТ, базовая станция может посылать СССДЧ, в котором заданы частоты аналоговых каналов управления. Однако посылать частоты каналов управления не обязательно,если они уже известны. В этом случае, если мобильная станция находит, что голосовой канал,на который она переключилась, слишком слабый, мобильная станция может перейти к измерению принимаемой мощности на аналоговых каналах управления. Она также может определять цифровой цветовой код (ЦЦК) для канала управления. ЦЦК обеспечивает более точное определение соты в том случае, когда мобильная станция находится в такой области, где она может принимать сигналы от многих сот. Частоты и ЦЦК наиболее мощных базовых станций могут возвращаться в качестве информации,способствующей последующим попыткам переключения. Дальнейшее обсуждение использования ЦЦК можно найти в книге Вильяма К. И. Ли Мобильные сотовые системы электронной связи, глава 3. (William C.Y. Lee, "Mobile Cellular Telecommunications Systems"). После того как мобильная станция 500 выполнила поставленные перед ней задачи, приемник 590 и передатчик 560 возвращаются к исходной частоте, и управляющий процессор 520 оповещает базовую станцию 300 через модулятор 550, передатчик 560, антенный переключатель 600 и антенну 610 о неудачной попытке переключения и предоставляет любую информацию, которую удалось получить в ходе последующих процедур поиска в системе. Блок-схема алгоритма, изображенная на фиг. 5, иллюстрирует действие преимущественного варианта реализации настоящего изобретения. Определив, что переключение неизбежно,исходная система прогнозирует список соседних базовых станций, работающих на частоте соседней системы в блоке 50. Перейдя к блоку 52, базовая станция исходной системы посылает на мобильную станцию вышеописанное сообщение списка соседних станций, работающих на другой частоте (СССДЧ). В блоке 53 определяется активное множество для новой частоты. В блоке 54 система назначения устанавливает прямую линию связи, которая задана в расширенном сообщении с предписанием переключения (РСПП). В блоке 56 базовая станция в исходной системе посылает на мобильную стан 001724 14 цию расширенное сообщение с предписанием переключения (РСПП), чтобы инициировать жесткое межчастотное переключение. Следуя этому сообщению, в блоке 58 мобильная станция настраивается на новую частоту и пытается установить связь с системой назначения, согласно информации активного множества, содержащейся в сообщении РСПП. В блоке 60 мобильная станция измеряет энергию пилот-сигнала, суммирует энергию всех пилот-сигналов, значащихся в активном множестве, и, если полная принятая энергия пилот-сигналов превышает параметр МИНПОЛНПИЛОТ, переходит к 62, что свидетельствует об успешном завершении переключения. Иллюстративный вариант реализации предусматривает, что мобильная станция способна переключиться непосредственно в состояние гибкого переключения в системе назначения, хотя это не является обязательным требованием. Для успешного переключения достаточно, чтобы в активном множестве был один пилот-сигнал, для которого принятая энергия пилот-сигнала превышает параметр МИНПОЛНПИЛОТ. От 60, если МИНПОЛНПИЛОТ не превышен, следует переход к 68. В 68, если полная принимаемая мощность в частотном диапазоне превышает параметр МИНПРМОЩН, что указывает на общее присутствие системы назначения, следует переход к 66, в противном случае - к 69. Согласно альтернативному варианту реализации проверка полной принимаемой мощности производится до проверки энергии пилотсигнала. Если порог МИНПРМОЩН не превышен, переключение прерывается. В некоторых реализациях это может способствовать ускорению процесса. В 66 происходит поиск пригодных пилотсигналов по возможным сдвигам. Может применяться любая иная стратегия поиска. По завершении поиска происходит переход к 65. Мобильная станция возвращается к исходной системе в 65, затем переходит к 64. В 64 производятся необходимые изменения в СССДЧ, после чего происходит возврат к 52, после чего операция вновь проходит уже описанные этапы. В 69 мобильная станция возвращается к исходной системе, затем следует переход к 72. От 72, если принято решение продолжать попытки переключения, происходит переход к 70,если же принято решение прервать процедуру переключения, происходит переход к 74. В 70 вводится необязательная задержка, после чего следует переход к 64. Согласно альтернативному варианту реализации настоящего изобретения базовая станция посылает мобильной станции расширенный список базовых станций, которые могут оказаться пригодными в тот момент, когда мобильная станция входит в систему назначения. Со 15 гласно этому альтернативному варианту реализации, в системе назначения никакие прямые линии связи сразу не устанавливаются. Вместо этого мобильная станция просто определяет,достаточна ли интенсивность любого из сигналов, выдаваемого любой из расширенного списка предлагаемых систем, чтобы поддерживать линию связи. Мобильная станция отслеживает сигналы прямой линии связи каждой из базовых станций в расширенном списке предлагаемых базовых станций. После отслеживания интенсивности сигнала каждой из базовых станций в расширенном списке предлагаемых базовых станций, мобильная станция обязательно возвращается к исходной системе и посылает сообщение, указывающее интенсивность сигнала на прямых линиях связи предлагаемых базовых станций. Согласно иллюстративному варианту реализации мобильная станция сравнивает интенсивность сигналов, принимаемых каждой базовой станцией в расширенном списке, с заданным порогом ПСУМ и сообщает лишь, выше или ниже порога оказалась измеренная мощность сигнала. Базовая станция исходной системы принимает информацию, касающуюся интенсивности сигнала каждой из базовых станций в системе назначения, и на основании этой информации базовая станция исходной системы формирует список активного множества. Этот список предоставляется системе назначения, которая устанавливает прямые линии связи для мобильной станции в соответствии со списком активного множества, предоставляемого исходной системой. Базовая станция исходной системы передает активный список на мобильную станцию,которая пытается установить связь с базовыми станциями, которые значатся в активном списке и, если установление связи проходит успешно,значит передача на мобильную станцию будет происходить без помех. Со ссылкой на фиг. 2 альтернативный вариант реализации будет описан применительно к установлению связи, осуществляемому мобильной станцией М 3. Когда исходная система С 1 определяет, что мобильной станции М 3 надлежит начать операции жесткого переключения на систему назначения С 2, базовая станция исходной системы С 1, которая в данный момент находится на связи с мобильной станцией М 3,формирует расширенный список базовых станций в С 2, с которыми мобильная станция способна установить связь. Согласно иллюстративному варианту реализации, расширенный список предложений, скорее всего, состоит из параметров, необходимых для осуществления поиска по всем базовым станциям Б 1, Б 2, Б 3, Б 4 и Б 5, а также дополнительным базовым станциям системы назначения (не показаны). Заметим,что, согласно альтернативному варианту реализации, никакой информации относительно М 3, 001724 16 как в предыдущем случае, системе назначения С 2 не предоставляется. Мобильная станция М 3 настраивается на частоту системы назначения С 2 и измеряет энергию на каждом из каналов пилот-сигнала базовых станций, входящих в расширенный список предложений. Как можно видеть на примере мобильной станции М 3, мобильная станция передает обратно на базовую станцию исходной системы С 1 сообщение, указывающее на возможность установления связи с базовой станцией Б 5. В ответ на это сообщение, базовая станция исходной системы формирует список активного множества, состоящий из одной лишь базовой станции Б 5. Базовая станция исходной системы посылает сообщение на систему назначения С 2, указывающее, что прямую линию связи для мобильной станции М 3 следует обеспечить на базовой станции Б 5. В ответ на это сообщение,система назначения С 2 устанавливает на базовой станции Б 5 прямую линию связи для мобильной станции М 3. Список активного множества посылается на мобильную станцию М 3. В ответ на сообщение активного множества, мобильная станция М 3 пытается установить связь с базовой станцией Б 5. Согласно фиг. 3 базовая станция 300 исходной системы формирует расширенный список предложений в формирователе сообщений 320 и выдает сообщение на модулятор 330. Сообщение модулируется модулятором 330 и поступает на передатчик 340, который преобразует сигнал с повышением частоты и усиливает его,после чего передает результирующий сигнал через антенну 350. Согласно фиг. 4 переданный сигнал принимается мобильной станцией 500 посредством антенны 610 и преобразуется с понижением частоты, фильтруется и усиливается приемником 590. Затем принятый сигнал демодулируется демодулятором 570 и поступает на управляющий процессор 520. Управляющий процессор 520 формирует множество команд, направляющих поиск, который должен осуществлять искатель 580. Искатель 580 выдает множество поисковых параметров демодуляции на демодулятор 570. Демодулированные сигналы поступают на сумматор 530 энергии пилот-сигнала,который измеряет интенсивность пилотсигналов базовых станций из расширенного списка предложений. Значение энергии каждого из пилот-сигналов предлагаемых базовых станций подается на управляющий процессор 520,который сравнивает измеренную энергию с порогом ПСУМ. Управляющий процессор 520 формирует сообщение, которое указывает, сигналы каких, если таковые имеются, из предлагаемых базовых станций превышают порог. Сообщение подается на модулятор 550, где оно модулируется. Модулированный сигнал 17 затем поступает на передатчик 560, где преобразуется с повышением частоты, усиливается и передается через антенну 610. Согласно фиг. 3 сообщение, указывающее интенсивности предлагаемых базовых станций,принимается антенной 390 базовой станции 300 исходной системы. Сигнал преобразуется с понижением частоты и усиливается приемником 380, после чего поступает на демодулятор 370. Демодулятор 370 демодулирует сигнал и выдает результат на управляющий процессор 360. Управляющий процессор 360 формирует список активного множества для системы назначения в соответствии с информацией, содержащейся в сообщении, переданном мобильной станцией 500, указывающем результаты ее поиска. Согласно иллюстративному варианту реализации,список активного множества состоит из всех базовых станций, сигналы которых, будучи отслежены мобильной станцией 500, превышают порог энергии ПСУМ. Управляющий процессор 360 посылает список активного множества на системный интерфейс 310, который посылает сообщение, указывающее список активного множества, на систему назначения С 2. Насколько позволяет пропускная способность, система назначения С 2 обеспечивает на каждой из систем, входящих в список активного множества, каналы прямой линии связи. Управляющий процессор 360 также выдает список активного множества на формирователь сообщений 320. Результирующее сообщение модулируется модулятором 330 и передается согласно описанному выше. Мобильная станция 500 принимает сообщение посредством антенны 610, демодулирует сигнал, согласно описанному выше, и выдает сообщение на управляющий процессор 520. Управляющий процессор 520 выдает информацию, касающуюся списка активного множества,на демодулятор 570 и приемник 590, и попытка жесткого переключения на систему назначения С 2 осуществляется с использованием параметров базовых станций, содержащихся в списке активного множества. Заметим, что поскольку в этом примере активный список определяется мобильной станцией 500, мобильной станции нет необходимости принимать список активного множества, поскольку она заранее знает станции, перечисленные в списке. Таким образом,согласно альтернативному варианту реализации,мобильная станция может делать задержку в течение заданного периода времени и осуществлять переключение на базовые станции, сигналы которых превышают порог. Если, с другой стороны, активное множество не является просто копией базовых станций, сигналы которых превышают порог, но, помимо этого, учитывает параметры, неизвестные мобильной станции,например, параметры пропускной способности С 2, то передача сообщения будет иметь смысл. 18 Согласно вариации вышеописанного варианта реализации, мобильная станция периодически настраивается на новую частоту и измеряет сдвиги, предоставленные в СССДЧ без указания со стороны базовой станции. Период может быть задан в СССДЧ. После завершения поиска мобильная станция возвращается к исходной системе и сообщает о том, что обнаружила. Эта информация, дополненная опросом соседней системы, может использоваться для определения активного множества для последующей попытки переключения, а также способствует определению необходимости инициировать переключение на эту систему. Вышеприведенное описание преимущественных вариантов реализации дает возможность специалисту использовать настоящее изобретение. Различные модификации этих вариантов реализации также очевидны специалистам в данной области, и основополагающие принципы, сформулированные здесь, можно применять к другим вариантам реализации без использования дара изобретательства. Таким образом, настоящее изобретение не предполагает ограничений со стороны описанных здесь вариантов реализации, но подразумевает самый широкий объем, сообразующийся с изложенными здесь принципами и признаками новизны. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ избежания потери связи с мобильной станцией в системе радиосвязи, в которой мобильная станция перемещается из области, покрываемой исходной системой, в область,покрываемую первой системой назначения, и в которой со стороны упомянутой мобильной системы была предпринята попытка установить связь с упомянутой системой назначения, и эта попытка окончилась неудачей, содержащий следующие этапы: предпринимают попытку с помощью упомянутой мобильной системы установить связь с упомянутой первой системой назначения; если упомянутая попытка установления связи с упомянутой первой системой назначения оканчивается неудачей, то от упомянутой мобильной станции передают на упомянутую исходную систему множество параметрических данных; осуществляют прием упомянутых параметрических данных на упомянутой исходной системе; формируют на упомянутой исходной системе список поиска альтернативных систем назначения в соответствии с упомянутыми параметрическими данными; и предпринимают попытку установить связь с одной из упомянутых альтернативных систем назначения в соответствии с упомянутым списком поиска альтернативных систем назначения. 19 2. Способ по п.1 дополнительно заключает в себе этап измерения упомянутых параметрических данных на упомянутой мобильной станции. 3. Способ по п.2, согласно которому упомянутый этап измерения упомянутых параметрических данных заключает в себе измерение энергии сигнала из пилот-сигналов упомянутой системы назначения. 4. Способ по п.2, согласно которому упомянутый этап измерения упомянутых параметрических данных осуществляется в соответствии с заданным множеством параметров поиска. 5. Способ по п.4, согласно которому упомянутое заданное множество параметров поиска упомянутая исходная система передает на упомянутую мобильную станцию. 6. Способ по п.1 дополнительно заключает в себе передачу упомянутого списка поиска от упомянутой исходной системы на упомянутую мобильную станцию. 7. Способ обеспечения переключения мобильной станции от исходной системы к системе назначения в системе радиосвязи, в которой мобильная станция перемещается из области,покрываемой исходной системой, в область,покрываемую системой назначения, отличающийся тем, что осуществляют прогнозирование исходной системы для мобильной станции путем оценки местоположения мобильной станции в системе радиосвязи, передают из исходной системы на мобильную станцию множество параметров поиска, определяют у мобильной станции наличие системы назначения согласно множеству параметров поиска. 8. Способ по п.2, согласно которому упомянутый этап измерения упомянутых параметрических данных заключает в себе измерение того, был ли превышен порог минимальной мощности в области, покрываемой первой системой назначения. 9. Способ по п.7, согласно которому упомянутый отбор для связи осуществляет упомянутая исходная система. 10. Способ по п.7, согласно которому упомянутый отбор для связи осуществляет упомянутая мобильная станция. 11. Способ обеспечения переключения для радиосвязи, в которой мобильная станция перемещается из области, покрываемой исходной системой, в область, покрываемую, по крайней мере, одной системой назначения, заключает в себе 20 прогнозирование первых систем назначения, осуществляемое на исходной станции; попытку, предпринимаемую мобильной станцией, соединиться с упомянутыми первыми системами назначения; поиск альтернативных систем назначения на основании неудачи при соединении с упомянутыми первыми системами назначения; попытку соединить мобильную станцию с упомянутыми альтернативными системами, обнаруженными посредством упомянутого поиска; и повторное соединение с исходной системой на основании неудачи при обнаружении посредством упомянутого поиска упомянутых альтернативных систем назначения. 12. Способ по п.11 дополнительно заключает в себе измерение, осуществляемое мобильной станцией, минимального первичного сигнала от упомянутых первых систем назначения. 13. Способ по п.12, согласно которому упомянутая попытка соединения с упомянутыми первыми системами назначения основывается на обнаружении упомянутого минимального первичного сигнала. 14. Способ по п.12, согласно которому упомянутый минимальный первичный сигнал есть пилот-сигнал. 15. Способ по п.11, согласно которому упомянутый поиск альтернативных систем назначения заключает в себе измерение, осуществляемое мобильной станцией, минимального вторичного сигнала. 16. Способ по п.15, согласно которому упомянутая попытка соединить мобильную станцию с упомянутыми альтернативными системами назначения основывается на обнаружении упомянутого минимального вторичного сигнала. 17. Способ по п.15, согласно которому упомянутое повторное соединение с исходной системой основывается на неудаче при обнаружении упомянутого минимального вторичного сигнала. 18. Способ по п.15, согласно которому упомянутый минимальный вторичный сигнал есть сигнал мощности. 19. Способ по п.11 дополнительно заключает в себе прием, осуществляемый мобильной станцией, списка поиска первых систем назначения, основанного на упомянутом прогнозировании первых систем назначения, осуществляемом исходной системой.
