Установка для повторного использования воды для бытового потребления

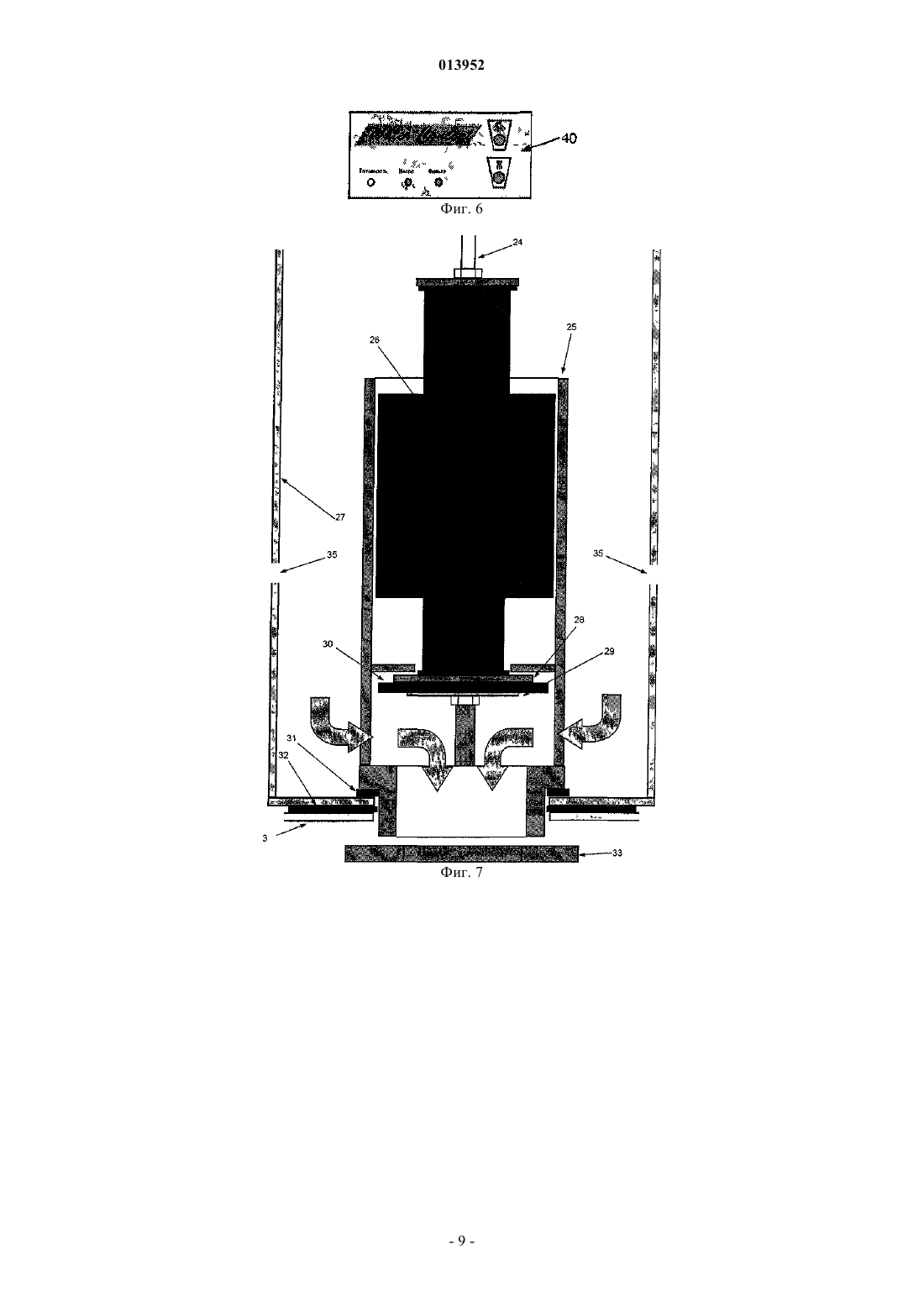

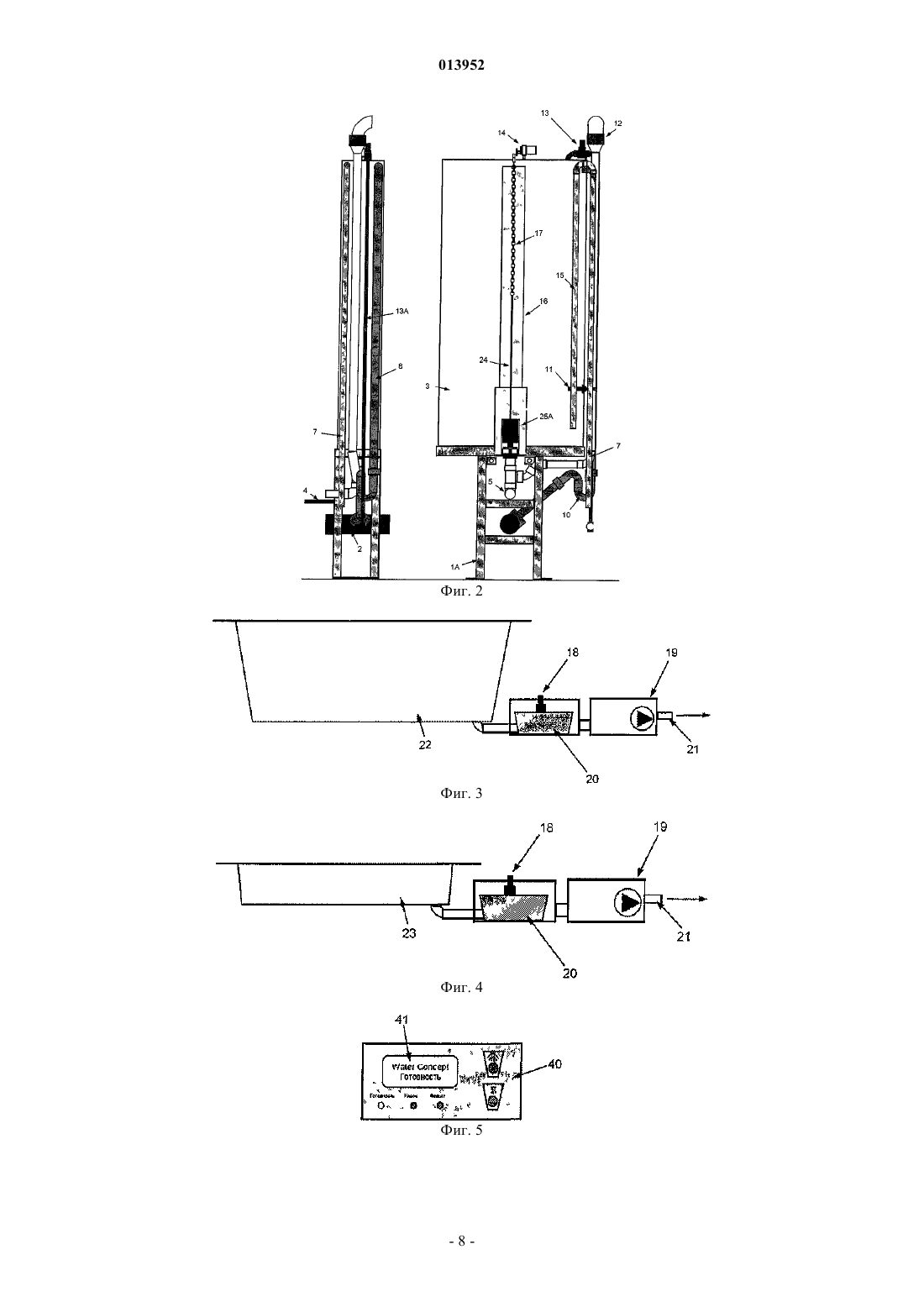

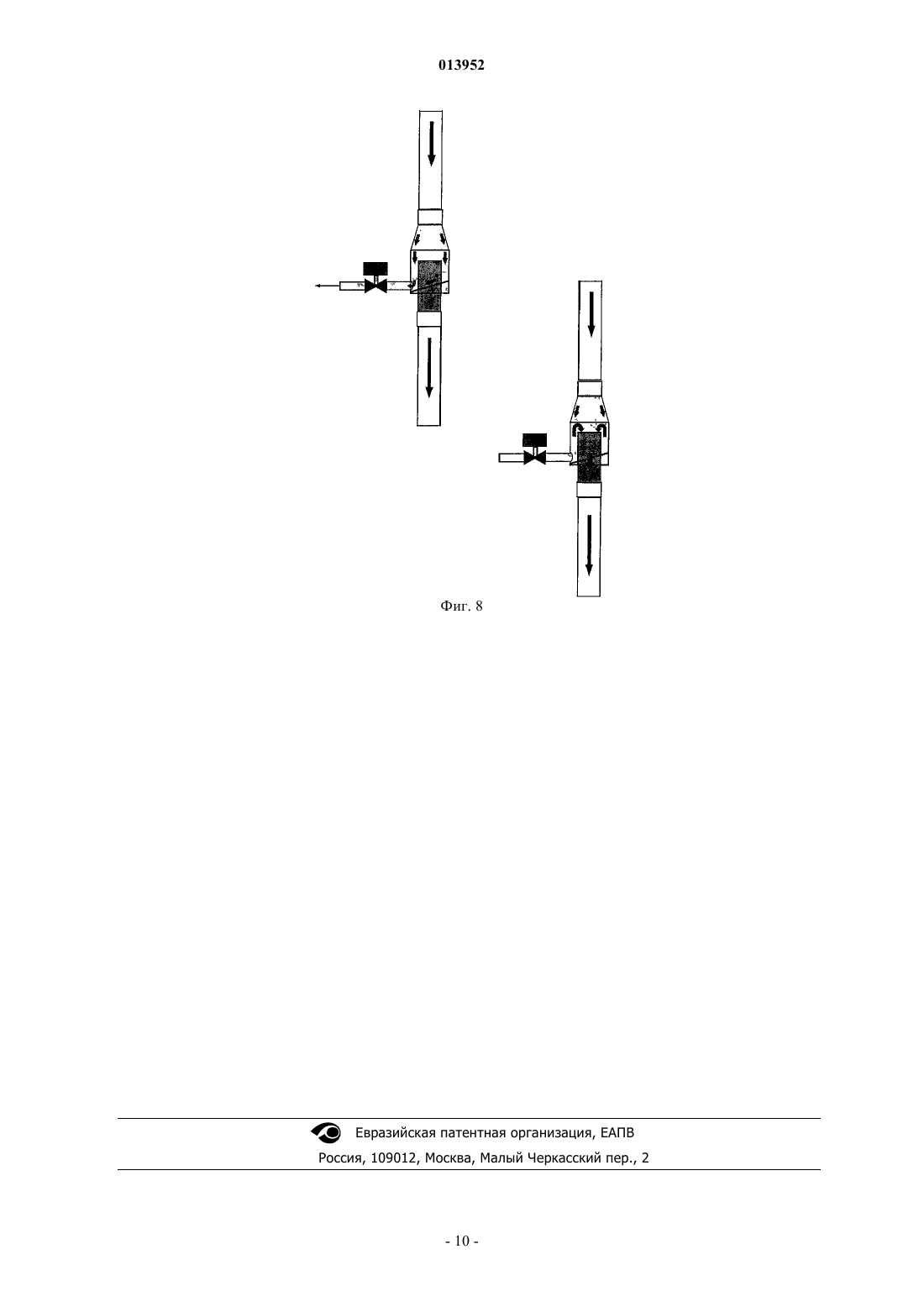

УСТАНОВКА ДЛЯ ПОВТОРНОГО ИСПОЛЬЗОВАНИЯ ВОДЫ ДЛЯ БЫТОВОГО ПОТРЕБЛЕНИЯ Настоящее изобретение относится к установке для утилизации сточной воды, поступающей от санитарно-технического оборудования (22, 23), и повторного ее использования для промывки по меньшей мере одного унитаза (1), оснащенной системой для хранения смывной воды, смонтированной над туалетом, и содержащей резервуар (3), смывной механизм (25 А, 24, 27, 14), размещенный в резервуаре (3), первую трубу (21, 7, 15) для подачи сточной воды в резервуар (3), вторую трубу (13 А) для подачи проточной воды в резервуар, фильтр (18, 20) и насос (19), размещенные в первой трубе, датчик (11) уровня воды для контроля уровня сточной воды, остающейся в резервуаре, и управляемый запорный клапан (13), причем смывной механизм содержит сливной клапан (25 А) с вертикальным приводом, расположенный внутри трубы (27) регулятора потока,проходящей по всей высоте резервуара (3) и соединенной с остальной частью резервуара (3) только лишь посредством одного или нескольких отверстий (35), просверленных в стенке трубы 013952 Область изобретения Данное изобретение относится к установке для утилизации бытовой сточной воды из ванн, душей,раковин и т.п. жилых домов и ее повторного использования для промывки унитазов. Уровень техники В домах, жилищах, гостиницах и в более общем смысле в любых жилых комплексах санитарнотехническим оборудованием потребляется большое количество проточной воды, как правило, питьевого качества, непосредственно получаемой из сети центрального водоснабжения. В городской среде количество используемой и, следовательно, сливаемой проточной воды достигает миллионов литров, почти 80% этого количества потребляется санитарно-техническим оборудованием. В свою очередь, половина этого объема используется только для промывки туалетов Так, например, каждый европеец ежедневно потребляет 120 л питьевой воды. Из этих 120 л 40 л используются для промывки унитазов, что соответствует максимально 6 промывкам. Таким образом, потребление проточной воды сказывается на потребительских расходах, которые постоянно растут из-за затрат на очистку, продиктованных все более строгими экологическими ограничениями. Независимо от его высокой стоимости, непрерывное водоснабжение в некоторых жилых районах,количество проживающих в которых зависит от сезона, временами приобретает критический характер. Кроме того, многие регионы миры не имеют запасов природной воды, или ее запасы весьма ограничены. Даже в регионах с большими запасами подземных вод во время длительных периодов без дождей регулярно возникают проблемы с водоснабжением. Климатологи уже прогнозируют, что в ближайшие десятилетия эта ситуация может возникать все более часто и стать критической. По этой причине важно эффективно распределять воду и, прежде всего, потреблять ее разумно или даже экономно. С другой стороны, в этом отношении важно организовать или реорганизовать дома, жилища, гостиничные комплексы и т.д. по такой эффективной схеме, которая позволяет экономить воду. Обычно бытовая сточная вода сливается прямо в общую коллекторную трубу, которая отводит воду в канализационную сеть. Во-первых, такой сброс воды для коммунально-бытового снабжения представляет собой существенный расход воды, поступающей из распределительной сети, во-вторых, сбрасываемая таким способом вода содержит многочисленные остаточные продукты, загрязняющие окружающую среду. Таким образом, не считая того количества проточной воды, которое применяется для личной гигиены, большое количество проточной воды используется в смывных механизмах туалетов. Значительной экономии воды можно достичь, используя для промывки унитазов сточные воды, полученные из другого санитарного оборудования, обычно имеющегося в жилых домах, а также жилых и гостиничных комплексах, применяя проточную воду для унитазов только в том случае, если нет в распоряжении сточной воды. Утилизация сточных вод для промывки унитазов уже известна. Сточные воды собирают в резервуары-накопители, соединенные с резервуарами смывных устройств, обычно смонтированных в туалетах. Системы такого типа часто влекут за собой дорогостоящие санитарно-технические работы и монтаж системы трубопроводов, нередко заметные и раздражающие. В отношении распределения воды для промывки унитазов были предложены решения, скорее теоретические, предусматривающие встраивание оборотного водоснабжения в санитарно-техническую установку для туалетов типа шкафа-колонны и учитывающие проблемы надежности и гигиены (см., например, ЕР-А-1516968, GB-A-611893, GB-A-2143559, DE-A-1609218 и т.д.). В частности, в патентном документе WO-A-2004/057119 предложена система утилизации сточной воды, получаемой, например, из душевой установки, в частности в виде водосберегающей системы промывки туалета, которая содержит по меньшей мере один резервуар с затвором сливного отверстия,имеющим поплавок, вход для проточной воды и выход для отработанной воды, соединенный с резервуаром. Поплавок, посредством стержня закрепленный с возможностью поворота у стенки резервуара, может перемещаться в вертикальном направлении и при недостаточном уровне отработанной воды в резервуаре может посредством штока вызывать открытие клапана, помещенного на входе проточной воды. Точнее говоря, эта система соединена со стиральной машиной, имеющей главный насос, мощность которого по сравнению с мощностью изначально установленного насоса была увеличена. Этот насос позволяет подавать в резервуар отработанную воду, поступающую из стиральной машины. Дополнительный насос позволяет подавать отработанную воду, поступающую из душа, по возможности, в другой резервуар. Каждая труба для отработанной воды имеет фильтр, расположенный между соответствующим насосом и входом в резервуар. Утилизация отработанной воды, поступающей из стиральной машины, большого интереса не представляет, поскольку эта вода часто содержит грязь и дурно пахнет. Более того, эта вода обычно содержит много моющих средств и пены. Это приводит к образованию большого количества пены в резервуаре, а также к сильным отложениям в фильтре и резервуаре. Использовать изначально установленный насос стиральной машины для подачи отработанной воды в резервуар невозможно, поскольку этот насос может поднять воду лишь на высоту примерно 1,2 м. Поэтому этот насос необходимо модифицировать, следовательно, он будет работать в машине, не предназначенной для таких переделок, что влечет за собой прекращение предоставленной изготовителем гарантии. Размещение в стиральной машине второго насоса, в общем, невозможно, так как изготовителем та-1 013952 кая возможность не предусмотрена. Такие изменения относятся скорее к приспособлениям "сделай сам",чем к профессиональным системам. Возможные заедания и поломки двигателя второго насоса также делали бы отвод воды из ванны или душа невозможным. Более того, стиральная машина далеко не во всех случаях находится возле ванны (когда прачечная и ванная находятся рядом). Кроме того, применение фильтра выше буферного резервуара не рекомендуется. Расположенный после насоса фильтр при засорении дросселирует поток и нагружает насос 21 или 31 до тех пор, пока его не заклинит. К тому же фильтр расположен над резервуаром в месте, которое закрыто декоративной решеткой, что затрудняет доступ к фильтру и даже делает его невозможным. Сточная вода обрабатывается на уровне фильтра сразу же над входом, через который обработанная вода поступает в резервуар. У выхода фильтра вода в резервуар течет свободно, но это имеет недостаток в виде создания сильного шума и большого количества пены. Подача проточной воды обеспечивается клапаном, который приводится в действие поплавком, как в стандартных серийных смывных системах, а при переполнении буферного резервуара посредством трубы осуществляется заметный слив в унитаз. В документе US 2001/0049841 А 1 раскрыт унитаз с экономичным расходом воды, позволяющий препятствовать обратному потоку неприятного запаха в унитаз, применять небольшое количество воды для промывки унитаза, после пользования мыть руки в раковине и подавать ароматизирующее вещество после промывки унитаза. Унитаз с экономичным расходом воды в верхней части содержит промывочный бачок для хранения воды, промывочную трубу и сливное отверстие для промывки, а также унитаз в нижней части содержит сифон для свободного стекания сливаемой воды непосредственно в нижнюю часть унитаза. Для открывания и закрывания упомянутого сифона в нижней части унитаза помещен поворотный спускной кран. Средство для открывания крана и подачи воды сливает сточную воду, открывая сифон и выпуская воду через спускное отверстие, когда кран открывается посредством водяного педального переключателя. Средство для закрывания крана, установленное в нижней части унитаза, позволяет через равные промежутки времени при помощи крана медленно перекрывать сифон крана. В документе FR-A-2620151 раскрыта смывная система для туалета, которая позволяет адаптировать расход воды в соответствии с фактическими потребностями. В этой системе так называемый главный резервуар содержит дополнительный резервуар определенной небольшой вместимости, каждый из этих двух резервуаров имеет собственные средства управления. Таким образом, объем сливаемой воды можно выбирать по потребности. В документе DE 10304316 А 1 раскрыт способ снижения расхода воды в санитарно-техническом оборудовании примерно на 50% и, следовательно, соразмерного снижения расходов на эксплуатацию такого оборудования. В соответствии с этим способом трубы для слива отработанной воды, поступающей из душа, ванной, раковин и биде, посредством фильтра отдельно очищаются от большей части включений. Очищенная таким способом вода посредством близлежащего водяного насоса подается в сборный резервуар. Сборный резервуар может быть вмонтирован в потолок или стену. Это обеспечивает конструкцию, которая экономит место и может быть адаптирована для любого мыслимого санитарнотехнического оборудования. Сточную воду, содержащуюся в указанном резервуаре, можно использовать для промывки унитаза или писсуара. Цели изобретения Целью заявленного изобретения является обеспечение технического решения, преодолевающего недостатки уровня техники. Целью заявленного изобретения является обеспечение рационального и эффективного решения общей проблемы подачи и использования воды для туалетов в жилом доме или в любом здании. В частности, цель заявленного изобретения заключается в предложении санитарно-технической установки, оптимизирующей подачу воды для промывки унитаза посредством рационального встраивания водосберегающей системы. Другая цель заявленного изобретения заключается в предложении технического решения, позволяющего автоматически поддерживать безупречную гигиену санитарно-технического оборудования и разумно учитывать интересы охраны окружающей среды. Еще одной целью заявленного изобретения является обеспечение смывной системы, совместимой с вышеуказанной установкой и, в частности, с высоким водяным столбом, в то же время эта система должна быть надежной, прочной и тихой. Еще одна цель заявленного изобретения заключается в предложении такого санитарнотехнического узла для туалетов, работа и эксплуатация которого может программироваться в зависимости от потребностей пользователя. Еще одна цель заявленного изобретения заключается в предложении санитарно-технической установки для туалетов, которая включает водосберегающую систему и без затруднений устанавливается в жилом доме или служебном здании, в любом помещении существующих размеров, без необходимости значительных и дорогостоящих санитарно-технических работ.-2 013952 Основные отличительные элементы изобретения Заявленное изобретение относится к оборудованию для утилизации сточной воды, поступающей из санитарно-технического оборудования, и повторного использования ее для промывки по меньшей мере одного унитаза, оснащенного системой для накопления промывочной воды, установленной над туалетом и содержащей резервуар, который может содержать запас воды; смывной механизм, расположенный в резервуаре и обеспечивающий воду для промывки унитаза; первую трубу для подачи сточной воды в резервуар, вторую трубу для подачи проточной воды в резервуар, фильтр и насос, размещенные в первой трубе, датчик уровня воды для контроля уровня сточной воды, остающейся в резервуаре, и управляемый запорный клапан для управления впуском проточной воды, нормально закрытый и временно открывающийся, если объем воды, остающийся в резервуаре и определенный датчиком уровня воды, ниже заданного уровня, причем механизм для промывки водой содержит сливной клапан с вертикальным приводом,расположенный внутри трубы регулятора потока, которая проходит по всей высоте резервуара и соединена с остальной частью резервуара лишь посредством одного или нескольких отверстий, просверленных в стенке трубы. Предпочтительные варианты осуществления изобретения описаны в зависимых пунктах формулы изобретения 2-19. Краткое описание чертежей На фиг. 1 А схематично показана целиком установка для утилизации воды для коммунальнобытового водоснабжения и для промывки унитаза согласно настоящему изобретению. На фиг. 1 В и 1 С соответственно представлены виды сбоку и спереди унитаза и его резервуара. На фиг. 2 - подробный вид сбоку и спереди вышеуказанной установки на уровне резервуара. На фиг. 3 и 4 схематично показана система утилизации сточной воды с фильтром и насосом для ванны и душа соответственно. На фиг. 5 и 6 - варианты реализации терминала управления для предлагаемого оборудования. На фиг. 7 - подробный вид предпочтительного варианта осуществления предлагаемого смывного механизма для туалета. На фиг. 8 схематично показан пример устройства для соединения трубы подачи проточной воды в резервуар с трубой для сбора дождевой воды. Раскрытие изобретения Данное изобретение относится к новой системе утилизации воды из ванны или душа, используемой одним или несколькими лицами во время ежедневного мытья. Эта вода сначала фильтруется механическим или химическим способом, окрашивается и ароматизируется, а затем хранится в резервуаре емкостью 180 л (это больше емкости обычной ванны), например, расположенном в том же месте, где находится обычный бачок, согласно уровню техники. Поскольку емкость этого резервуара существенно больше вместимости обычного бачка, он имеет большую высоту, но никаких неблагоприятных эффектов из-за этого не возникает, так как необходимое дополнительное пространство используется редко. Возможные сферы применения изобретения: модернизация туалетов в существующих домах: предлагаемая система заменяет существующие смывные системы, не требуя дополнительной площади пола и больших монтажных работ. Предлагаемая система может быть встроена в новую серию туалетной мебели, обеспечивая также практичное хранение туалетных принадлежностей; новые дома, квартиры и жилища: резервуар может быть скрыт в шахте обслуживания; гостиницы, в которых среднее потребление 255 л питьевой воды в день на один номер существенно превышает среднее личное потребление; школы и рестораны. Данная установка также может быть соединена с умывальными раковинами и водосточными трубами. Данная система представляет собой гибридную систему. В случае нехватки повторно используемой воды для пополнения дополнительно может использоваться сеть снабжения питьевой водой. Следовательно, данная система сконструирована таким образом, что она может использоваться постоянно, это ведет к экономии примерно 14600000 м 3 питьевой воды в год на миллион жителей (т.е. треть текущего потребления). Достигается как прямая экономия (более низкая оплата в результате пониженного потребления воды), так и косвенная экономия (снижение муниципальных расходов на очистку сточных вод). Налоги на потребление воды снижаются, а капиталовложения поддерживаются распределением субсидий из средств местных органов власти. Заявленная установка также содержит устройство для удаления запахов от источника посредством унитаза, который направляет их в существующий или запроектированный вентиляционный канал. Эта техника повышает комфорт и улучшает вентиляцию помещения. Система работает с внутренним датчиком. Кроме того, предлагаемая система предпочтительно содержит систему управления как для частных домов, так и для гостиниц, с возможностью применения цифрового дисплея и дистанционного контроля системы посредством центрального управляющего устройства. Насос и фильтрующая система расположены под ванной (или душем) рядом с сифоном, чтобы пре-3 013952 дотвратить шум при сливе воды и образование пены. Следовательно, к ним обеспечен легкий доступ через смотровой люк. Ванна или душ могут находиться в нескольких метрах от резервуара. В заключение,настенный унитаз является стандартным оборудованием. Раскрытие предпочтительного варианта реализации изобретения Изобретение основано на утилизации отработанной воды или бытовых сточных вод, поступающих,главным, образом из ванны, душа, умывальных раковин и т.д., с целью промывки домашнего унитаза(унитазов). Как показано на фиг. 1 А-1 С, предлагаемая система предназначена предпочтительно для применения с настенным унитазом 1. Сливная труба 21, начинающаяся у выходного отверстия ванны 22 или душа 23, выходит из сифона ванны или душа и входит в фильтр (фиг. 3 и 4). Фильтр содержит пластиковый кожух, например, из ПВХ(поливинилхлорида), АБС (акрилнитрил-бутадиен-стирола), ПЭ (полиэтилена) и т.п.) сравнительно небольшого размера (например, 150250165 мм), корзину 20 фильтра для грубой очистки (0,5-1 мм) и удаления таких частиц как волосы, контактный датчик 18 уровня с поплавком и язычковым контактом,позволяющим выдавать предупреждение, если фильтр засорен и нуждается в очистке, а также выпускное отверстие в направлении стока (не показано) для слива воды в случае неисправности насоса. Для обработки бытовых сточных вод используется твердый продукт, расположенный в корзине 20 фильтра, где во время слива воды из ванны или душа он постепенно растворяется. Действие обрабатывающего продукта направлено, например, на окрашивание, дезинфекцию, удаление накипи и добавку дезодорантов. Выходное отверстие корпуса фильтра переходит прямо во всасывающее отверстие насоса 19. Насос 19 представляет собой всасывающий насос традиционной марки (Grundfos, SFA и т.д.). Насос 19 оснащен выключателем для автоматического пуска, как только уровень сточной воды превысит 55 мм, заслонкой и клапаном. Разумеется, если два корпуса - фильтра и насоса - выполнены в виде одной детали,принцип изобретения остается прежним. Труба, скрытая в половой стяжке, присоединена в районе выходного отверстия насоса 19, второй конец трубы соединяется с всасывающей трубой 7 накопительного резервуара 3. Узел, состоящий из фильтра и насоса, предпочтительно расположен под ванной 22 сразу же за смотровым люком, что обеспечивает легкий доступ для обслуживания. В случае душа 23 этот узел расположен возле душа в соответствующем кожухе со смотровым люком или, альтернативно, он может быть расположен в кожухе, расположенном в выравнивающем покрытии под душем. Таким образом, в некоторых случаях узел может быть скрыт в выравнивающем покрытии. Как показано на фиг. 2, всасывающая труба 7 входит в резервуар и проходит в виде колена, конец 15 которого достигает дна резервуара, чтобы предотвратить шум слива. Унитаз 1 прикреплен к стержням 4 опоры 1 А, прикрепленной к полу и стене за резервуаром таким образом, что она поддерживает унитаз 1, резервуар 3 и сливную трубу 2. Резервуар 3 полезной емкостью 170-180 л изготовлен из пластика (например, из полиэфира или полиэтилена). Разумеется, если резервуар предназначен для питания нескольких унитазов, его емкость может быть увеличена. В резервуаре просверлены отверстия, необходимые для установки труб, контактного датчика (датчиков) и клапанов. Как отмечено выше, сточная вода в резервуар 3 подается по трубе 7. Если уровень воды в резервуаре 3 достигает максимально допустимой высоты, вода по переливной трубе 8 через сифон 10 стекает в сливную трубу 2. Существенным элементом настоящего изобретения является оригинальный смывной механизм. Этот механизм сконструирован на основе стандартного механизма, но с усиливающими его модификациями, так как он должен выдерживать более высокое давление воды, чем в случае обычного механизма,а также гидравлические удары при закрытии клапана, которые могут разрушить его в большей степени,чем при обычном применении. Кроме того, такое сильное падение воды сопровождается шумом. Как подробно показано на фиг. 7, клапан 25 А содержит более или менее цилиндрический направляющий корпус 25, заканчивающийся резьбой и крепежной и стопорной гайкой 33, корпус 26 клапана,соединение, изготовленное из этилен-пропилен-диен-метилена EPDM 30, и набор полихлорвиниловых и резиновых прокладок 28, 29 для сборки узла. Чтобы управлять потоком воды во время ее стекания в унитаз, в резервуаре 3 возле корпуса клапана 25, 33 закреплена и уплотнена при помощи уплотнительных соединений 31, 32 поливинилхлоридная труба 27 по меньшей мере с двумя просверленными отверстиями 35 (диаметром, например, 8 мм), имеющая высоту, равную внутренней высоте в свету резервуара 3. Таким образом, если резервуар 3 заполнен, или статический напор в нем очень высок, активация слива приводит к тому, что вода сливается в трубу 27. Благодаря компенсации падения давления в трубе вследствие небольшого диаметра просверленных отверстий этот слив происходит быстрее, чем заполнение трубы через отверстия 35. Следовательно, эта система предпочтительно обеспечивает соответствующее количество воды, необходимой для правильной работы слива в промежутке между моментом открывания и моментом закрывания клапана. Кроме-4 013952 того, данная система предпочтительно весьма сильно снижает шум слива. Сливной клапан приводится в действие редукторным электродвигателем 14 (фиг. 2), который оснащен кулачком и позиционирующими концевыми упорами. Электродвигатель поднимает клапан посредством тяги 24 и цепи 17. Над резервуаром расположен рычаг ручного управления, здесь не показанный,который позволяет вручную приводить в действие клапан во время перерывов в подаче электроэнергии. Если уровень сточной воды в резервуаре падает и опускается ниже заранее заданного минимального значения, контактный датчик 11 приводит в действие клапан 13 с электрическим управлением, расположенный на уровне трубы 13 А проточной воды. Как только сточная вода подается в резервуар, уровень снова поднимается, и подача проточной воды прерывается. Система дополнена принудительной вентиляцией 12 унитаза. Вся система управляется электронным терминалом 40 с микроконтроллером. Терминал 40, изображенный на фиг. 6, может быть, например, встроенным и содержать две кнопки: одну для слива примерно 8 л, вторую - для экономичного слива примерно 3 л. Он содержит три световых индикатора, отображающих состояние системы, и сигнализирует о любых неисправностях системы. Световой индикатор "Готовность" сообщает о том, что система подключена к источнику питания. Если он мигает, то это сигнализирует о неисправности электронной части. Световой индикатор "Насос" загорается при неисправности насоса; ток, потребляемый насосом во время работы, контролируется микроконтроллером. Световой индикатор "Фильтр" загорается, если фильтр нуждается в чистке. В усовершенствованном варианте (фиг. 5) терминал 40 имеет жидкокристаллический дисплей 41,например, с количеством символов 216 или графические символы для отображения состояния системы и сообщений в контексте эксплуатации в гостиницах и учреждениях. Система, предложенная в контексте заявленного изобретения, по сравнению с известными системами обладает рядом преимуществ по сравнению с системами, известными из уровня техники, в частности, по сравнению с системой, раскрытой в документе WO-A-2004/057119. Согласно заявленному изобретению применяются фильтр и стандартный всасывающий насос, которые водопроводчик без каких-либо затруднений может смонтировать под ванной или рядом с душем. Наличие переливного отверстия на уровне фильтра гарантирует работу системы при любых обстоятельствах. Доступ к этим двум элементам обеспечивается через смотровой люк, расположенный возле сифона. Контактный датчик, размещенный в корпусе фильтра, предупреждает о необходимости чистки фильтра. Согласно заявленному изобретению фильтр по сравнению с насосом расположен выше по потоку среды, что препятствует перегрузке и возможному заеданию насоса в случае засорения фильтра. Итак,сточная вода обрабатывается на уровне фильтра; при этом вода в фильтре обрабатывается сразу же после того, как она выходит из ванны или душа, еще до того, как она дойдет до буферной емкости и труб. Переливающаяся из резервуара вода течет в сливную трубу туалета, а не в унитаз. Спускной клапан характеризуется и приводится в действие редукторным электродвигателем, а не традиционным элементарным поплавковым регулятором. Устройство согласно изобретению может содержать поплавковый регулятор, изготовленный из специальной трубы, действующей в качестве резервуара. Подача питьевой воды регулируется контактным датчиком и клапаном с электрическим управлением. Предпочтительно труба, подающая проточную воду в резервуар, выше по потоку среды управляемого запорного клапана может быть соединена с устройством сбора дождевой воды, как показано в качестве примера на фиг. 8; запорный клапан для подвода дождевой воды может, соответственно, открываться и закрываться в сторону трубы. Система согласно изобретению предназначена для настенных унитазов, при этом предусмотрена опора как для резервуара, так и для унитаза. Система согласно изобретению имеет принудительную вентиляцию унитаза посредством электрически управляемого вентилятора. Наконец, вся система регулируется посредством электронного терминала. Таким образом регулируют слив, наполнение питьевой водой, насос и фильтр. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для утилизации сточной воды от санитарно-технического оборудования (22, 23) и ее повторного использования для промывки по меньшей мере одного унитаза (1), оснащенная системой для сбора смывной воды, смонтированной над туалетом, при этом указанная система для сбора воды содержит резервуар (3), выполненный с возможностью включать в себя запас воды, сливной механизм (25 А,24, 27, 14), расположенный в резервуаре (3), обеспечивающий воду для промывки унитаза (1), первую трубу (21, 7, 15) для подачи сточной воды в резервуар (3), вторую трубу (13 А) для подачи проточной воды в резервуар, фильтр (18, 20) и насос (19), размещенные в первой трубе, датчик (11) уровня воды для контроля уровня сточной воды, остающейся в резервуаре, и управляемый запорный клапан (13) для управления впуском проточной воды, отличающаяся тем, что сливной механизм содержит сливной кла-5 013952 пан (25 А) с вертикальным приводом, расположенный внутри трубы (27) регулятора потока, проходящей по всей высоте резервуара (3) и соединенной с остальной частью резервуара (3) лишь посредством одного или нескольких отверстий (35), просверленных в стенке трубы (27). 2. Установка по п.1, отличающаяся тем, что сливным клапаном (25 А) автоматически управляет исполнительный механизм. 3. Установка по п.2, отличающаяся тем, что исполнительный механизм представляет собой редукторный двигатель (14), соединенный с клапаном (25 А) посредством тяги (24) и цепи (17), а также оснащенный кулачком и позиционирующими концевыми упорами. 4. Установка по любому из пп.1-3, отличающаяся тем, что датчик (11) уровня содержит контактный датчик, соединенный с регулируемым запорным клапаном (13). 5. Установка по любому из пп.1-4, отличающаяся тем, что первая труба для подачи сточной воды изогнута, обеспечивая выход из выпускного отверстия у дна резервуара (3). 6. Установка по любому из пп.1-5, отличающаяся тем, что санитарно-техническое оборудование,поставляющее сточную воду, содержит, по меньшей мере, ванну, душ, умывальную раковину или их сочетание, а емкость резервуара (3) превышает 150 л. 7. Установка по п.6, отличающаяся тем, что в канале для сточной воды между санитарнотехническим оборудованием (22, 23) и резервуаром (3) выше насоса (19) по потоку среды расположен фильтр (18, 20). 8. Установка по любому из пп.1-7, отличающаяся тем, что фильтр содержит корзину (20) фильтра для грубой очистки, контактный датчик (18) с поплавком и язычковым контактом, а также выход в направлении выпускного отверстия для переливов. 9. Установка по п.8, отличающаяся тем, что корзина (20) фильтра содержит продукт, предпочтительно твердый, для обработки сточной воды, постепенно растворяющийся при сливе воды из санитарнотехнического оборудования. 10. Установка по любому из пп.1-9, отличающаяся тем, что насос (19) представляет собой всасывающий насос, оснащенный выключателем для автоматического пуска при достижении заданного уровня воды, заслонкой и клапаном. 11. Установка по любому из пп.1-10, отличающаяся тем, что она содержит систему управления, содержащую электронный терминал с микроконтроллером (40). 12. Установка по п.11, отличающаяся тем, что система управления содержит средства регулирования или изменения объема воды, обеспечиваемого при осуществлении промывки. 13. Установка по п.11, отличающаяся тем, что система управления содержит средства управления наполнением резервуара проточной водой или сточной водой, а также средства контроля и отображения состояния электронной части оборудования, насоса и фильтра. 14. Установка по п.11, отличающаяся тем, что терминал (40) содержит дисплей (41), например жидкокристаллический, позволяющий отображать сообщения. 15. Установка по п.11 или 12, отличающаяся тем, что система управления запрограммирована таким образом, что она периодически приводит в действие исполнительный механизм сливного клапана (25 А). 16. Установка по любому из пп.1-15, отличающаяся тем, что первая труба для подачи сточной воды содержит регулятор расхода. 17. Установка по любому из пп.1-16, отличающаяся тем, что она содержит дополнительную трубу(8) для выпуска перелива из резервуара (3) непосредственно в сливную трубу туалета (2). 18. Установка по любому из пп.1-17, отличающаяся тем, что вторая труба для подачи проточной воды в резервуар выше по ходу среды относительно управляемого запорного клапана (13) соединена с устройством для сбора дождевой воды. 19. Установка по любому из пп.1-18, отличающаяся тем, что унитаз соединен с устройством (12) принудительной вентиляции.
