Способ связи и сетевое устройство в системе радиосвязи

Скачать PDF файл.

Формула / Реферат

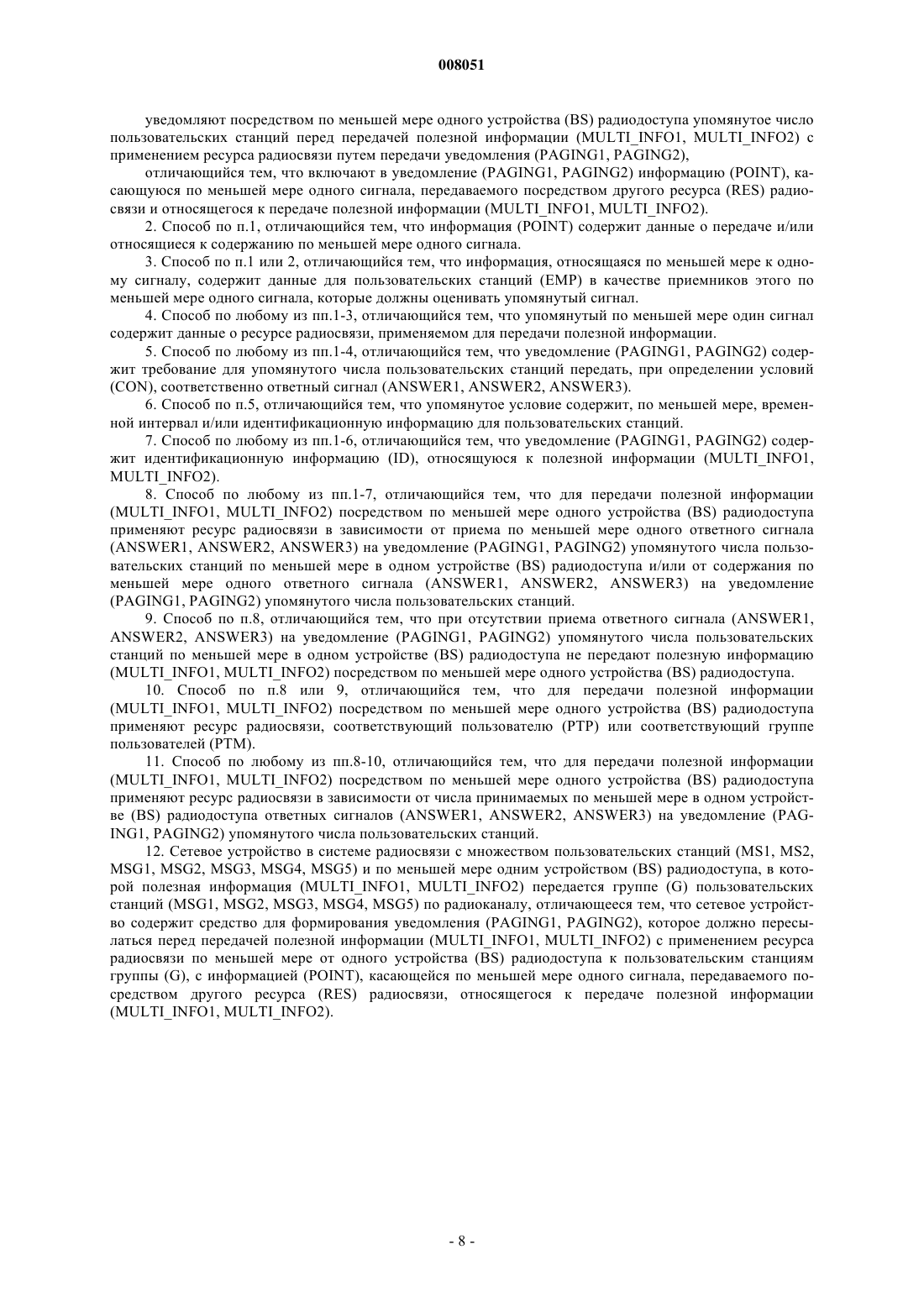

1. Способ передачи информации в системе радиосвязи с множеством пользовательских станций (MS1, MS2, MSG1, MSG2, MSG3, MSG4, MSG5) и по меньшей мере одним устройством (BS) радиодоступа, в котором

передают полезную информацию (MULTI_INFO1, MULTI_INFO2) группе (G) пользовательских станций (MSG1, MSG2, MSG3, MSG4, MSG5) по радиоканалу, при этом некоторое число пользовательских станций (MS1, MS2, MSG1, MSG2, MSG3, MSG4, MSG5) группы (G) находится в пределах области (F) покрытия радиосвязью по меньшей мере одного устройства (BS) радиодоступа,

уведомляют посредством по меньшей мере одного устройства (BS) радиодоступа упомянутое число пользовательских станций перед передачей полезной информации (MULTI_INFO1, MULTI_INFO2) с применением ресурса радиосвязи путем передачи уведомления (PAGING1, PAGING2),

отличающийся тем, что включают в уведомление (PAGING1, PAGING2) информацию (POINT), касающуюся по меньшей мере одного сигнала, передаваемого посредством другого ресурса (RES) радиосвязи и относящегося к передаче полезной информации (MULTI_INFO1, MULTI_INFO2).

2. Способ по п.1, отличающийся тем, что информация (POINT) содержит данные о передаче и/или относящиеся к содержанию по меньшей мере одного сигнала.

3. Способ по п.1 или 2, отличающийся тем, что информация, относящаяся по меньшей мере к одному сигналу, содержит данные для пользовательских станций (ЕМР) в качестве приемников этого по меньшей мере одного сигнала, которые должны оценивать упомянутый сигнал.

4. Способ по любому из пп.1-3, отличающийся тем, что упомянутый по меньшей мере один сигнал содержит данные о ресурсе радиосвязи, применяемом для передачи полезной информации.

5. Способ по любому из пп.1-4, отличающийся тем, что уведомление (PAGING1, PAGING2) содержит требование для упомянутого числа пользовательских станций передать, при определении условий (CON), соответственно ответный сигнал (ANSWER1, ANSWER2, ANSWER3).

6. Способ по п.5, отличающийся тем, что упомянутое условие содержит, по меньшей мере, временной интервал и/или идентификационную информацию для пользовательских станций.

7. Способ по любому из пп.1-6, отличающийся тем, что уведомление (PAGING1, PAGING2) содержит идентификационную информацию (ID), относящуюся к полезной информации (MULTI_INFO1, MULTI_INFO2).

8. Способ по любому из пп.1-7, отличающийся тем, что для передачи полезной информации (MULTI_INFO1, MULTI_INFO2) посредством по меньшей мере одного устройства (BS) радиодоступа применяют ресурс радиосвязи в зависимости от приема по меньшей мере одного ответного сигнала (ANSWER1, ANSWER2, ANSWER3) на уведомление (PAGING1, PAGING2) упомянутого числа пользовательских станций по меньшей мере в одном устройстве (BS) радиодоступа и/или от содержания по меньшей мере одного ответного сигнала (ANSWER1, ANSWER2, ANSWER3) на уведомление (PAGING1, PAGING2) упомянутого числа пользовательских станций.

9. Способ по п.8, отличающийся тем, что при отсутствии приема ответного сигнала (ANSWER1, ANSWER2, ANSWER3) на уведомление (PAGING1, PAGING2) упомянутого числа пользовательских станций по меньшей мере в одном устройстве (BS) радиодоступа не передают полезную информацию (MULTI_INFO1, MULTI_INFO2) посредством по меньшей мере одного устройства (BS) радиодоступа.

10. Способ по п.8 или 9, отличающийся тем, что для передачи полезной информации (MULTI_INFO1, MULTI_INFO2) посредством по меньшей мере одного устройства (BS) радиодоступа применяют ресурс радиосвязи, соответствующий пользователю (РТР) или соответствующий группе пользователей (РТМ).

11. Способ по любому из пп.8-10, отличающийся тем, что для передачи полезной информации (MULTI_INFO1, MULTI_INFO2) посредством по меньшей мере одного устройства (BS) радиодоступа применяют ресурс радиосвязи в зависимости от числа принимаемых по меньшей мере в одном устройстве (BS) радиодоступа ответных сигналов (ANSWER1, ANSWER2, ANSWER3) на уведомление (PAGING1, PAGING2) упомянутого числа пользовательских станций.

12. Сетевое устройство в системе радиосвязи с множеством пользовательских станций (MS1, MS2, MSG1, MSG2, MSG3, MSG4, MSG5) и по меньшей мере одним устройством (BS) радиодоступа, в которой полезная информация (MULTI_INFO1, MULTI_INFO2) передается группе (G) пользовательских станций (MSG1, MSG2, MSG3, MSG4, MSG5) по радиоканалу, отличающееся тем, что сетевое устройство содержит средство для формирования уведомления (PAGING1, PAGING2), которое должно пересылаться перед передачей полезной информации (MULTI_INFO1, MULTI_INFO2) с применением ресурса радиосвязи по меньшей мере от одного устройства (BS) радиодоступа к пользовательским станциям группы (G), с информацией (POINT), касающейся по меньшей мере одного сигнала, передаваемого посредством другого ресурса (RES) радиосвязи, относящегося к передаче полезной информации (MULTI_INFO1, MULTI_INFO2).

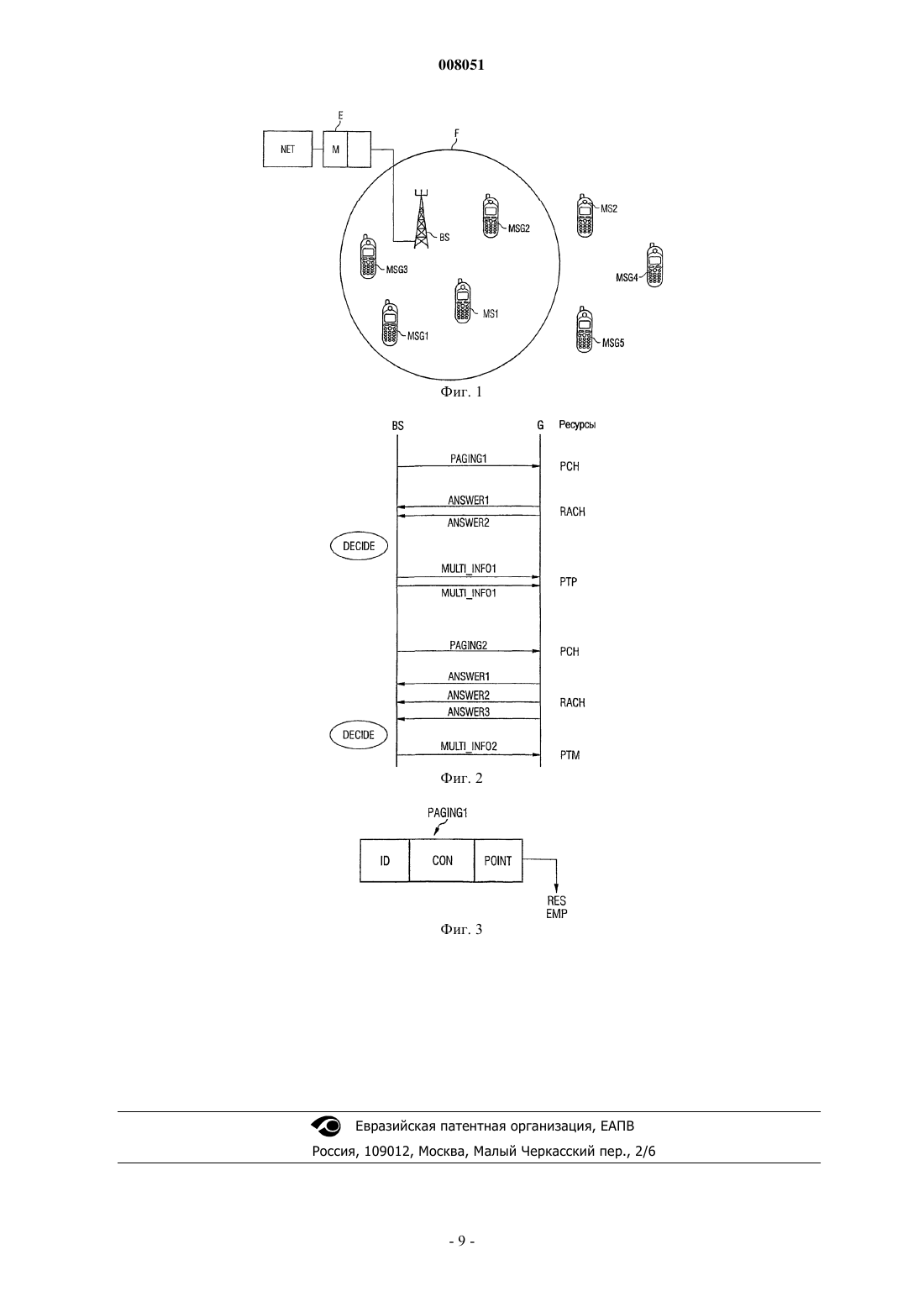

Рисунок 1



Текст

Смотреть все

008051 Изобретение относится к способу передачи информации в системе радиосвязи согласно родовому понятию п.1 формулы изобретения. Кроме того, изобретение относится к сетевому устройству в системе радиосвязи согласно родовому понятию п.12 формулы изобретения. В системах радиосвязи информация (например, речь, информация изображений, видеоинформация,сообщения службы коротких сообщений (SMS) и другие данные) передается с помощью электромагнитных волн через радиоинтерфейс между передающей и принимающей станцией, как, например, устройствами радиодоступа и пользовательскими станциями. Излучение электромагнитных волн осуществляется при этом на несущих частотах, которые находятся в частотном диапазоне, предусмотренном для соответствующей системы. Обычно по меньшей мере одно устройство радиодоступа и одно устройство для управления радиодоступом (контроллер базовой станции - BSC) являются компонентами подсистемы базовой станции(подсистемы радиосети - RNS или подсистемы базовой станции - BSS). Система радиосвязи содержит,как правило, несколько подсистем базовых станций, которые соединены с основной сетью (CN). При этом устройство для контроля радиодоступа подсистемы базовой станции связано с устройством доступа основной сети. Для применяемой системы мобильной связи стандарта GSM (Глобальная система мобильной связи) используются частоты 900, 1800 и 1900 МГц. Такие системы передают в основном речь, телефаксы и короткие сообщения, а также цифровые данные. Для перспективных систем мобильной связи, основанных на способах передачи множественного доступа с кодовым разделением каналов (CDMA) или TD/CDMA, как, например, система UMTS (Универсальная телекоммуникационная система) или другие системы третьего поколения, предусмотрены частоты в частотном диапазоне примерно 2000 МГц. Эти системы третьего поколения развиваются в целях глобального покрытия радиосвязью, обеспечения расширенного предложения услуг передачи данных и, прежде всего, гибкого управления ресурсами радиоинтерфейса, который в случае систем радиосвязи представляет собой интерфейс с наименьшими ресурсами. Доступ пользовательских станций к общей среде передачи в системах радиосвязи регулируется способами множественного доступа/мультиплексирования. В этих способах множественного доступа среда передачи может разделяться между пользовательскими станциями во временной области (множественный доступ с временным разделением каналов - TDMA), в частотной области (множественный доступ с частотным разделением каналов - FDMA), в кодовой области (множественный доступ с кодовым разделением каналов - CDMA) и в пространственной области (множественный доступ с пространственным разделением каналов - SDMA). Также применяются комбинации нескольких из этих методов. Чтобы обеспечить экономное расходование ограниченных ресурсов радиосвязи, в системах радиосвязи имеются устройства, которые управляют ресурсами радиосвязи или предпринимают распределение ресурсов. Ресурс радиосвязи радиоинтерфейса может представлять собой, например, пару из временного сегмента и частоты или только одну характеристику из указанных обеих (временной сегмент или частоту). Для адресации пользовательских станций в системе радиосвязи известны различные способы. Наряду с одиночным вызовом (однонаправленная передача), при котором адресуется именно одна пользовательская станция, чаще всего встречается широковещательная передача, при которой адресуются все пользовательские станции в пределах области покрытия радиосвязью. Кроме того, известна групповая передача, при которой при передаче информации групповой передачи одновременно адресуются пользовательские станции группы. Групповая передача, при которой адресуемая группа включает в себя все пользовательские станции в пределах дальности действия устройства радиодоступа, соответствует широковещательной передаче. Обычно в случае услуг групповой передачи требуется принадлежность адресуемых пользовательских станций к ограниченной группе, для услуг широковещательной передачи это требование отсутствует. Таким образом, наряду с индивидуальной полезной информацией, в системах радиосвязи передается полезная информация, которая предоставляется в распоряжение многим пользовательским станциям. Например, такая полезная информация включает в себя видеопотоки, или рекламные объявления, или информацию общего пользования, такую как транспортные сообщения. Услуги передачи полезной информации, которые предусмотрены не индивидуально для отдельных пользователей, а предоставляются в распоряжение многим пользователям, определяются термином мультимедийные услуги широковещательной/групповой передачи (MBMS). Различные услуги MBMS предоставляются в основной сети, как правило, в виде отдельных потоков данных. Различные групповые услуги представлены, например, в документах WO 99/16277 А 2, ЕР 1098541 A1 и WO 98/10604 A1. Прежде чем полезная информация будет передана группе пользовательских станций, осуществляется уведомление пользовательских станций тех пользователей, которые хотят использовать услугу. Это уведомление пользовательских станций необходимо, чтобы приемники могли быть соответственно конфигурированы. Обычно для уведомления применяются специфические для группы механизмы, при которых несколько пользовательских станций запрашивается одновременно. В документе ЕР 1206072 А 2-1 008051 описана услуга групповой передачи, пользователь которой информируется посредством сообщения поискового вызова, на каком канале графика будет передаваться сообщение групповой передачи. В основе изобретения лежит задача создать способ и сетевое устройство вышеуказанного типа, которые обеспечат эффективное манипулирование ограниченными ресурсами радиосвязи системы радиосвязи. Указанная задача в отношении способа решается способом с признаками п.1. Варианты осуществления и дальнейшие развития отражены в зависимых пунктах. Система радиосвязи содержит множество пользовательских станций. Полезная информация передается группе пользовательских станций по радиоканалу. Некоторое число пользовательских станций группы находятся в пределах области покрытия радиосвязью по меньшей мере одного устройства радиодоступа, они уведомляются по меньшей мере одним устройством радиодоступа перед передачей полезной информации. В соответствии с изобретением уведомление содержит информацию, касающуюся по меньшей мере одного сигнала, передаваемого посредством другого ресурса радиосвязи, относящегося к передаче полезной информации. Это означает, что информация уведомления, относится по меньшей мере к одному сигналу, передаваемому на другом ресурсе радиосвязи. Кроме того, этот по меньшей мере один сигнал, передаваемый на другом ресурсе радиосвязи, относится к передаче полезной информации. При этом группа включает в себя по меньшей мере одну пользовательскую станцию, однако, предпочтительно множество пользовательских станций. Число пользовательских станций в пределах области покрытия радиосвязью по меньшей мере одного устройства радиодоступа может составлять нуль или целое число больше нуля, однако, максимально равно числу пользовательских станций группы. Информация уведомления относится по меньшей мере к одному сигналу. Уведомление может при этом затрагивать сигнал различным образом, прямо или косвенно. Так информация уведомления может,например, относиться к условиям передачи сигнала или другим процессам, которые влияют на передачу сигнала. В одном варианте осуществления изобретения информация включает в себя данные о передаче и/или данные, касающиеся содержания по меньшей мере одного сигнала. В случае данных о передаче речь может, в частности, идти об определении других ресурсов радиосвязи, например, о частоте, и/или временном сегменте, и/или коде, и//или направлении излучения. Данные о содержании сигнала могут касаться сигнала прямо или косвенно, так, например, может иметься краткая аннотация содержания или указание на то, что содержание по сравнению с определенным другим сигнальным содержанием имеет различия. Предпочтительным образом информация, касающаяся по меньшей мере одного сигнала, включает в себя указание на пользовательские станции в качестве приемников этого по меньшей мере одного сигнала, которые должны оценивать этот по меньшей мере один сигнал. При этом информация уведомления представляет, таким образом, требование к пользовательским станциям, которые охарактеризованы этими данными, принимать этот по меньшей мере один сигнал и оценивать его. Решение оценивать сигнал должно приниматься, как правило, пользовательскими станциями. Дальнейшее развитие изобретения предусматривает использование по меньшей мере одних данных сигнала о ресурсах радиосвязи, применяемых для передачи полезной информации, например, указание канала передачи. Кроме того, могут содержаться и другие указания о передаче полезной информации по меньшей мере в одном сигнале, например, частота передачи полезной информации или специфическая для группы информация для пользовательских станций группы. В предпочтительном варианте осуществления изобретения уведомление включает в себя требование от пользовательских станций некоторого числа пользовательских станций при определенном условии передавать ответный сигнал. Подобное требование, в зависимости от вида условия, может иметь следствием то, что сеть радиосвязи получает сведения об общем числе пользовательских станций или о некотором числе из этого общего числа в пределах области покрытия радиосвязью устройства радиодоступа. Если условие выполняется, то должен передаваться ответный сигнал. При этом условие может относиться или не относиться ко всем пользовательским станциям группы или может относиться только к части пользовательских станций группы. Тип условия может при этом зависеть от различных факторов,как, например, географическое положение устройства радиодоступа, текущее использование ресурсов радиосвязи устройства радиодоступа, ответные сигналы на предыдущие уведомления и т.д. Вид условия может, например, выбираться таким образом, что пытаются достичь предусматриваемого числа ответных сигналов. Предпочтительным образом условие может содержать по меньшей мере один временной интервал и/или идентификационную информацию для пользовательских станций. Подходящим является указание временного интервала в уведомлении в комбинации с наименованием события, с которого этот временной интервал должен отсчитываться. Применение идентификационной информации для пользовательских станций обеспечивает возможность селекции пользовательских станций, которые должны отвечать на уведомление. В одном варианте осуществления уведомление содержит идентификационную информацию, касающуюся полезной информации, как, например, идентификацию услуги групповой или широковещательной передачи.-2 008051 Описываемый ниже способ передачи информации в системе радиосвязи может использоваться альтернативно или в дополнение к способу, соответствующему изобретению. Система радиосвязи содержит множество пользовательских станций. Полезная информация передается группе пользовательских станций по радиоканалу. Некоторое число пользовательских станций группы находится в пределах области покрытия радиосвязью по меньшей мере одного устройства радиодоступа, причем они перед передачей полезной информации уведомляются по меньшей мере одним устройством радиодоступа. Для передачи полезной информации посредством по меньшей мере одного устройства радиодоступа ресурсы радиосвязи могут применяться в зависимости от приема по меньшей мере одного ответного сигнала, передаваемого в ответ на уведомление пользовательских станций из некоторого числа пользовательских станций по меньшей мере в одном устройстве радиодоступа, и/или от содержания по меньшей мере одного ответного сигнала, передаваемого в ответ на уведомление пользовательских станций из упомянутого числа пользовательских станций. В случае применяемых для передачи полезной информации ресурсов радиосвязи, тип или свойства которых зависят от по меньшей мере одного ответного сигнала, речь может идти, в частности, о различных типах радиоканалов. Ресурсы радиосвязи могут, например, отличаться указанием частоты, указанием времени, указанием кода, направлением излучения или комбинацией указанного. Ответные сигналы могут иметь различное содержание. Так, содержание ответных сигналов может включать в себя, например, идентификационную информацию, из которой вытекает, что соответствующий сигнал является ответным сигналом, передаваемым в ответ на уведомление. Кроме того, сеть радиосвязи могла бы при применении подходящего радиоканала для ответных сигналов распознать с помощью радиоканала, что в случае соответствующего сигнала речь идет об ответном сигнале. Релевантным для зависимости ресурсов радиосвязи является, при этом, прием и/или содержание по меньшей мере одного ответного сигнала. Параметры приема и содержания могут относиться, по меньшей мере частично, к различным ответным сигналам, а также к одним и тем же ответным сигналам. Относительно приема ответного сигнала представляет интерес состояние принят или не принят. В случае множества ответных сигналов, кроме того, число принятых ответных сигналов может быть релевантным для зависимости от ресурсов радиосвязи. В одном варианте осуществления изобретения при отсутствии приема хотя бы одного ответного сигнала, передаваемого в ответ на уведомление пользовательских станций из упомянутого числа пользовательских станций по меньшей мере в одном устройстве радиодоступа, не передается полезная информация по меньшей мере через одно устройство радиодоступа. Способ действия, при котором полезная информация не передается, может применяться в одной или нескольких ячейках радиосвязи, в то время как в одной или нескольких других ячейках радиосвязи полезная информация, в соответствии с изобретением, передается на ресурсах радиосвязи. Кроме того, в ячейке радиосвязи, способ действия, при котором полезная информация не передается, может чередоваться во времени с соответствующей изобретению передачей полезной информации на ресурсах радиосвязи. Предпочтительным образом для передачи полезной информации по меньшей мере через одно устройство радиодоступа применяется ресурс радиосвязи, специфический для пользователя или специфический для группы. В случае ресурса радиосвязи, специфического для пользователя, речь идет, например, о выделенном радиоканале, который зарезервирован для пользовательской станции и который оценивается исключительно адресованной пользовательской станцией (однонаправленная передача), в то время как примером ресурса радиосвязи, специфического для группы, является канал широковещательной или групповой передачи. В случае такого названного последним ресурса радиосвязи не происходит адресация отдельной пользовательской станции, а в противоположность этому все пользовательские станции в пределах области покрытия радиосвязью соответствующего пункта радиодоступа или все пользовательские станции группы, предназначенной для групповой передачи, являются адресатом полезной информации. В случае выделенного радиоканала речь идет о соединении по протоколу от точки к точке, в то время как ресурс радиосвязи, специфический для группы, применяется в случае соединения, соответствующего протоколу от точки к множеству точек. В дальнейшем развитии изобретения для передачи полезной информации через по меньшей мере одно устройство радиодоступа, применяется ресурс радиосвязи в зависимости от некоторого числа ответных сигналов, принятых по меньшей мере в одном устройстве радиодоступа, переданных в ответ на уведомление пользовательских станций некоторого числа пользовательских станций. Так, например, начиная с приема некоторого подлежащего определению числа ответных сигналов, которые могут соответствовать пороговому значению, может применяться определенный вид радиоканала для передачи полезной информации. Снижение ниже порогового значения или превышение порогового значения является решающим для ресурса радиосвязи, применяемого для передачи полезной информации. Вышеуказанная задача в отношении сетевого устройства решается сетевым устройством с признаками п.12 формулы изобретения.-3 008051 В соответствии с изобретением сетевое устройство содержит средство для формирования уведомления с информацией, касающейся по меньшей мере одного сигнала, излучаемого на другом ресурсе радиосвязи, относящегося к передаче полезной информации. Соответствующее изобретению сетевое устройство конструктивно не должно быть отделено от устройства радиодоступа. Так, возможно, что в системе радиосвязи имеется устройство, которое имеет функциональные средства устройства радиодоступа в форме передающих и приемных устройств в соединении с соответствующими устройствами управления, а также соответствующее изобретению средство сетевого устройства. Сетевое устройство в особенности пригодно для осуществления соответствующего изобретению способа. Другие средства и устройства для осуществления способа могут быть предусмотрены в сетевом устройстве. Подробности и детали изобретения поясняются ниже на примере осуществления со ссылками на чертежи, на которых показано следующее: фиг. 1 - фрагмент системы радиосвязи,фиг. 2 - блок-схема операций способа, соответствующего изобретению,фиг. 3 - структура соответствующего изобретению уведомления. На фиг. 1 показан фрагмент системы радиосвязи, согласно стандарту GSM, которая содержит устройство радиодоступа BS в форме базовой станции, множество пользовательских станций MS1, MS2,MSG1, MSG2, MSG3, MSG4 и MSG5, а также сетевое устройство Е и другие сетевые устройства NET. Устройство Е соединено как с устройством радиодоступа BS, а также с другими сетевыми устройствамиNET. Другие сетевые устройства NET могут иметь одно или более соединений с другими системами радиосвязи. Устройство Е может, например, быть реализовано средством контроля радиодоступа BSC (контроллер базовых станций). Оно может быть конструктивно соединено с устройством радиодоступа BS и тем самым представлять собой многофункциональное устройство. Граница области F покрытия радиосвязью устройства радиодоступа BS обозначена окружностью. Внутри этой области F покрытия радиосвязью находятся пользовательские станции MS1, MSG1, MSG2 иMSG3. Другие пользовательские станции MS2, MSG4 и MSG5 находятся вне области F покрытия радиосвязью устройства радиодоступа BS. Они также могут находиться внутри области покрытия радиосвязью одного или более других устройств радиодоступа - для упрощения изображения на фиг. 1 не показано или вне областей покрытия радиосвязью устройств радиодоступа систем радиосвязи. Пользователи соответствующих пользовательских станций MSG1, MSG2, MSG3, MSG4 и MSG5 абонировали услугу групповой передачи. Тем самым пользовательские станции MSG1, MSG2, MSG3,MSG4 и MSG5 образуют группу. В системе радиосвязи передается полезная информация, например,биржевая информация или видеоматериалы, которая принимается пользовательскими станциями MSG1,MSG2, MSG3, MSG4 и MSG5 группы и дешифрируется. Пользовательские станции кроме пользовательских станций MSG1, MSG2, MSG3, MSG4 и MSG5 группы, то есть пользовательские станции MS1 иMS2, не могут расшифровать эту информацию групповой передачи. Информация групповой передачи пересылается от устройства BS радиодоступа для пользовательских станций MSG1, MSG2 и MSG3 внутри области F покрытия радиосвязью. Другие пользовательские станции MSG4 и MSG5 вне области F покрытия радиосвязью устройства радиодоступа BS могут принимать информацию групповой передачи от другого устройства радиодоступа системы радиосвязи. Если время от времени соединение радиосвязи между этими пользовательскими станциями MSG4 и MSG5 и сетью радиосвязи системы радиосвязи невозможно, то пользовательские станции MSG4 и MSG5 не принимают информацию групповой передачи в течение этих промежутков времени. Следующие варианты осуществления ссылаются для простоты только на пользовательские станцииMSG1, MSG2 и MSG3 в пределах области F покрытия радиосвязью устройства BS радиодоступа. Если множество пользовательских станций группы, относящейся к услуге групповой передачи, находятся в одной ячейке связи, то полезная информация услуги групповой передачи, т.е. информация групповой передачи, передается посредством способа передачи от точки к множеству точек. Передача от точки к множеству точек происходит, при этом, на общем ресурсе радиосвязи для множества пользователей, то есть на соответствующем группе ресурсе радиосвязи, который выполняется подобно каналу широковещательной передачи (ВСН). Другая возможность групповой передачи состоит в том, чтобы каждому пользователю группы, относящейся к услуге групповой передачи, посылать эту полезную информацию на соответствующем пользователю ресурсе радиосвязи, назначенном полностью этой услуге,то есть по выделенному каналу. Мощность передачи, которая при передаче информации групповой передачи применяется в канале,действующем по принципу от точки к множеству точек, обычно заметно выше, чем мощность передачи, применяемая при передаче этой информации по принципу от точки к точке. В частности, мощность передачи информации групповой передачи по каналу от точки к множеству точек не подлежит регулированию мощности, что, в противоположность этому, имеет место при передаче этой информации по каналу от точки к точке. Если в ячейке радиосвязи находится множество пользователей, то предпочтительным образом информация групповой передачи передается по каналу от точки к множеству точек.-4 008051 Этот способ действия обеспечивает экономию ограниченных ресурсов связи в прямом направлении (DL). Если, однако, в одной ячейке радиосвязи находится лишь небольшое количество пользовательских станций, то передача информации групповой передачи по каналу от точки к множеству точек может быть неблагоприятной, ввиду высокой мощности передачи этого канала радиосвязи по сравнению с каналом от точки к точке. Высокая мощность передачи общего канала приводит к нежелательным взаимным помехам в ячейке радиосвязи. За счет пересылки информации групповой передачи по одному или нескольким каналам от точки к точке в этом случае можно сэкономить ресурсы радиосвязи и улучшить качество передачи. Чтобы иметь возможность конфигурировать пользовательские станции MSG1, MSG2 и MSG3 группы, относящейся к групповой передаче, в рассматриваемом примере, необходимо их уведомить перед передачей полезной информации. Это уведомление может проводиться на групповой основе по совместно используемому каналу, например по каналу поискового вызова. При этом пользовательские станцииMSG1, MSG2 и MSG3 могут находиться, например, в холостом режиме, также называемом неактивным режимом. Последующее описание исходит из того, что пользовательские станции MSG1, MSG2 иMSG3 находятся в таком неактивном режиме. Однако соответствующий изобретению способ также может применяться в другом рабочем состоянии, ином, чем неактивный режим. Неактивный режим отличается тем, что пользовательские станции в неактивном режиме хотя и идентифицированы посредством идентификационной информации в основной сети, но не идентифицированы в сети радиодоступа (RAN). Таким образом, для устройства контроля радиодоступа остается скрытым, какие пользовательские станции находятся в неактивном режиме в ячейках связанных с ними устройств радиодоступа. Пользовательская станция в неактивном режиме не обменивается информацией с сетью радиосвязи, пока не будет подан запрос на установку соединения пользовательской станцией или сетью радиосвязи. После такого запроса на установку соединения пользовательская станция переходит в режим соединения. Запрос на установку соединения может инициироваться, например, запросом пользовательской станции об услуге или запросом поискового вызова сети радиосвязи. На фиг. 2 представлен для примера процесс, выполняемый в соответствии с заявленным способом. В левой части чертежа на фиг. 2 представлены сигналы, которыми обмениваются устройство BS радиодоступа и пользовательские станции группы G. В правой части приведено указание ресурсов радиосвязи,применяемых для передачи соответствующих сигналов. Устройство радиодоступа передает уведомление PAGING1 о предстоящей передаче информации групповой передачи по каналу поискового вызова (РСН) на пользовательские станции группы G. Устройство радиодоступа не имеет информации о том, сколько пользовательских станций находится в его области покрытия радиосвязью. Если все пользовательские станции MSG1, MSG2 и MSG3 группы G,которые находится в области покрытия радиосвязью устройства BS радиодоступа, передают ответный сигнал после приема уведомления PAGING1, то устройство BS радиодоступа узнает о количестве пользовательских станций группы G в его области покрытия радиосвязью. На фиг. 3 показана структура соответствующего изобретению уведомления PAGING1. Оно состоит из первого поля с идентификационной информацией ID, которое относится к информации групповой передачи. При этом речь может идти, например, о номере, который присвоен услуге групповой передачи. Пользовательские станции, которые прослушивают канал РСН поискового вызова и тем самым принимают уведомление PAGING1, могут распознать по информации ID, релевантно ли для них уведомлениеPAGING1. Ответный сигнал должны посылать только те пользовательские станции, которые распознают по информации ID, что они являются адресатом уведомления PAGING1, то есть участником группы групповой передачи. В качестве другого поля уведомление PAGING1 содержит поле с информацией POINT. Эта информация POINT представляет, с одной стороны, указатель на пересылку информации об услуге групповой передачи по другому ресурсу RES радиосвязи, отличающемуся от канала РСН поискового вызова. Эта информация об услуге группового вызова повторяется на другом ресурсе RES радиосвязи, например, с регулярными интервалами. В случае другого ресурса RES радиосвязи, речь может идти, например, о канале обеспечения доступа (AGCH) или о прямом канале распределения (FACH). Другой ресурс RES радиосвязи может отличаться от ресурса радиосвязи, предназначенного для передачи уведомленияPAGING1, например, частотой и/или временем, и/или кодом, и/или направлением передачи. Функция указателя информации POINT состоит в том, чтобы указывать пользовательским станциям посредством информации POINT другие ресурсы RES радиосвязи, так что они могут оценивать информацию об услуге групповой передачи других ресурсов радиосвязи. Информация об услуге групповой передачи может, например, содержать информацию о ресурсах радиосвязи канала от точки к множеству точек, используемых для передачи информации услуги групповой передачи. Информация об услуге групповой передачи позволяет пользовательским станциям - при необходимости также в комбинации с уведомлениями - принимать и оценивать информацию групповой передачи. Поэтому каждая пользовательская станция должна перед приемом информации групповой передачи принимать информацию об услуге групповой передачи. Для последующей пересылки информации групповой передачи не требуется повторное оценивание информации об услуге групповой передачи.-5 008051 Поэтому функция указателя на информацию об услуге групповой передачи представляет особый интерес для пользовательских станций, которые входят в ячейку радиосвязи в качестве новых пользователей услуги групповой передачи. При этом речь идет, например, о пользовательских станциях, которые были перед этим выключены или перешли в данную ячейку радиосвязи из других ячеек радиосвязи. С другой стороны, информация POINT также может относиться к содержанию сигналов на других ресурсах RES радиосвязи. Так, возможно, что информация POINT указывает, что при повторной передаче информации об услуге групповой передачи эта информация изменилась, или когда она изменилась,например, в форме обновления данных. Изменения информации об услуге групповой передачи во времени также релевантны для тех пользовательских станций, которые присоединились не в качестве новых пользователей услуги групповой передачи. И они должны перед приемом следующей информации об услуге групповой передачи вновь принимать во внимание информацию об услуге групповой передачи. Наконец, информация POINT также может относиться к информации об услуге групповой передачи на других ресурсах RES радиосвязи в той степени, в которой она указывает, какие пользовательские станции ЕМР должны оценивать эту информацию об услуге групповой передачи. Так информацияPOINT может содержать подразделение пользовательских станций на подгруппы, к которым относится или не относится соответствующее требование учета информации об услуге групповой передачи. Предпочтительным образом, тем самым может быть указано, что пользовательские станции, которые не приняли посланную последней информацию о групповой передаче, должны принять и оценить информацию об услуге групповой передачи. Вместе с тем, при обновлении данных этой информации информацияPOINT должна указывать, что все пользовательские станции, относящиеся к группе услуги групповой передачи, должны оценить информацию об услуге групповой передачи. Применение информации POINT, в частности, способствует сбережению ресурсов канала РСН поискового вызова в том случае, когда для информации о других ресурсах радиосвязи речь идет о подробном описании услуги групповой передачи. Тем самым можно избежать требующей затрат ресурсов передачи информации об услуге групповой передачи при каждом сообщении поискового вызова. Кроме того, уведомление PAGING1 содержит требование передачи ответного сигнала при условииCON. Если это условие имеет место, то оно указывает принимающей пользовательской станции, должна ли она передать ответный сигнал на уведомление PAGING1. Так условие CON может, например, предписывать, что ответный сигнал следует передать, если в некотором поле находится символ со значением да. Применение значения нет или отсутствие значения да на этом месте может быть полезным,например, в том случае, если можно исходить из того, что в соответствующей ячейке связи находится большое количество пользовательских станций, как, например, на заполненном футбольном стадионе. Таким образом, могут экономиться ресурсы радиосвязи в обратной линии связи. Другое условие может относиться к идентификационной информации пользовательской станции. Например, от всех пользовательских станций с нечетным номером идентификационной информации может потребоваться посылать ответный сигнал. Особенно предпочтительным является, если условие CON содержит временной интервал, из которого пользовательские станции могут определить, следует ли им передавать ответный сигнал. Этот временной интервал может относиться, например, к временному интервалу, который прошел с момента,когда пользовательская станция приняла последнее уведомление о предстоящей передаче услуги групповой передачи. В этом случае может потребоваться послать ответный сигнал от тех пользовательских станций, которые получили последнее уведомление общим способом или в определенной ячейке радиосвязи перед временным интервалом, который превышает указанный в условии CON интервал времени. Тем самым могут быть предпочтительным образом определены пользовательские станции в ячейке, которые были включены в самое последнее время, или вошли в соответствующую ячейку радиосвязи. Кроме того, такой временной интервал может относиться к временному интервалу после приема уведомления PAGING1. Это может, например, означать, что ответный сигнал должен быть передан не позже,чем к определенному моменту времени, в частности, по истечении некоторого временного интервала после приема уведомления PAGING1. Условие CON может также быть связано с информацией POINT, как, например, посредством условия, что те пользовательские станции, которые не прослушали информацию об услуге групповой передачи на других ресурсах RES радиосвязи, должны передать ответный сигнал, или посредством условия,которое требует от пользовательских станций ЕМР пересылки ответного сигнала. Применение условия CON обеспечивает возможность экономии ресурсов в обратной линии связи,так как в соответствующем случае не все пользовательские станции группы, которые были оповещены посредством уведомления PAGING1, передают ответный сигнал. Кроме того, при определенных обстоятельствах, может быть снижена вероятность коллизий ответных сигналов, если передается меньше ответных сигналов, чем максимально возможное количество ответных сигналов. Уведомление PAGING1 может помимо описанных полей, в зависимости от ситуации, иметь дополнительные поля. В необходимом случае для одного или более уведомлений также можно отказаться от одного или более из описанных полей.-6 008051 Описанное уведомление PAGING1 вырабатывается в сетевом устройстве с применением средства М (фиг. 1). Это средство передает далее уведомление PAGING1 на устройство BS радиодоступа, которое передает его к пользовательским станциям. На фиг. 2 представлен случай, когда две пользовательские станции группы G посылают на уведомление PAGING1 ответный сигнал ANSWER1 и ANSWER2. Условие CON в данном случае может указывать на то, что ответ должен следовать только в пределах определенного интервала времени после приема уведомления. Эта пересылка ответного сигнала ANSWER1 и ANSWER2 следует по радиоканалуRACH, который применяется также для случайного доступа к ресурсу радиосвязи ячейки радиосвязи. Однако также возможно применять собственный радиоканал, установленный для ответных сигналов. Чтобы иметь возможность со стороны сети установить соответствие между ответными сигналами ANSWER1 и ANSWER2 и уведомлением PAGING1, ответные сигналы ANSWER1 и ANSWER2 снабжаются соответствующим кодом, например идентификационной информацией ID уведомления PAGING1. Устройство BS доступа передает ответные сигналы ANSWER1 и ANSWER2 на сетевое устройство Е, показанное на фиг. 1. С применением соответствующих средств устройство Е отсчитывает принятые ответные сигналы ANSWER1 и ANSWER2. Результат отсчета сравнивается затем с пороговым значением, которое в последующем описании считается равным трем. Величина порогового значения может быть постоянной или изменяющейся во времени, так, например, возможно согласование порогового значения с текущей нагрузкой графика ячейки радиосвязи. Вид ресурса радиосвязи, который должен применяться для пересылки информации групповой передачи, зависит от результата сравнения. В рассматриваемом примере принимается решение, что с учетом того, что число принятых в устройстве BS радиодоступа ответных сигналов ANSWER1 и ANSWER2 находится ниже порогового значения, информация групповой передачи передается по каналам от точки к точке. Описанный процесс принятия решения показан на фиг. 2 на этапе DECIDE. Решение о виде ресурса радиосвязи, который должен применяться для требуемой пересылки информации групповой передачи, может, дополнительно или альтернативно числу принятых ответных сигналов ANSWER1 и ANSWER2, также приниматься в зависимости от других критериев. Так, например,ответные сигналы могут содержать информацию о пользовательских станциях, которые должны применять ресурсы радиосвязи для передачи информации групповой передачи. В случае, когда ни одна пользовательская станция группы G не ответила на уведомление PAGING1,устройство Е может принять решение не пересылать информацию групповой передачи в соответствующей ячейке радиосвязи через устройство BS радиодоступа. Тем самым ресурсы радиосвязи в прямом направлении могут быть сэкономлены. Принятое решение передавать к пользовательским станциям группы G информацию групповой передачи по каналам от точки к точке сообщается устройству BS радиодоступа от устройства Е, после чего оно передает информацию групповой передачи MULTIINFO1 по каналам от точки к точке (РТР) на обе пользовательские станции, которые передали ответные сигналы ANSWER1 и ANSWER2. Перед пересылкой следующей информации групповой передачи устройство BS радиодоступа вновь передает уведомление PAGING2 по каналу РСН поискового вызова. Структура этого уведомленияPAGING2 в принципе соответствует тому, которое уже было описано со ссылкой на уведомлениеPAGING1, однако оно в своем конкретном осуществлении может отличаться от уведомления PAGING1. Уведомление PAGING2 содержит, в качестве условия CON для пересылки ответного условия поле с содержанием да. В ответ на уведомление PAGING2 три пользовательские станции группы G передают ответные сигналы ANSWER1, ANSWER2 и ANSWER3 по радиоканалу для случайного доступа RACH. Число этих ответных сигналов ANSWER1, ANSWER2 и ANSWER3 в процессе принятия решения DECIDE сравнивается с пороговым значением. Так как число ответных сигналов ANSWER1, ANSWER2 иANSWER3 не ниже порогового значения, равного трем, то принимается решение пересылать информацию групповой передачи по каналу от точки к множеству точек. Пересылка следующей информации групповой передачи MULTIINFO2 на пользовательские станции группы следует по каналу от точки к множеству точек (РТМ). Описанный способ позволяет, за счет адаптации вида канала передачи к принимаемым ответным сигналам, осуществлять передачу информации групповой услуги ресурсосберегающим способом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ передачи информации в системе радиосвязи с множеством пользовательских станций(MS1, MS2, MSG1, MSG2, MSG3, MSG4, MSG5) и по меньшей мере одним устройством (BS) радиодоступа, в котором передают полезную информацию (MULTIINFO1, MULTIINFO2) группе (G) пользовательских станций (MSG1, MSG2, MSG3, MSG4, MSG5) по радиоканалу, при этом некоторое число пользовательских станций (MS1, MS2, MSG1, MSG2, MSG3, MSG4, MSG5) группы (G) находится в пределах области(F) покрытия радиосвязью по меньшей мере одного устройства (BS) радиодоступа,-7 008051 уведомляют посредством по меньшей мере одного устройства (BS) радиодоступа упомянутое число пользовательских станций перед передачей полезной информации (MULTIINFO1, MULTIINFO2) с применением ресурса радиосвязи путем передачи уведомления (PAGING1, PAGING2),отличающийся тем, что включают в уведомление (PAGING1, PAGING2) информацию (POINT), касающуюся по меньшей мере одного сигнала, передаваемого посредством другого ресурса (RES) радиосвязи и относящегося к передаче полезной информации (MULTIINFO1, MULTIINFO2). 2. Способ по п.1, отличающийся тем, что информация (POINT) содержит данные о передаче и/или относящиеся к содержанию по меньшей мере одного сигнала. 3. Способ по п.1 или 2, отличающийся тем, что информация, относящаяся по меньшей мере к одному сигналу, содержит данные для пользовательских станций (ЕМР) в качестве приемников этого по меньшей мере одного сигнала, которые должны оценивать упомянутый сигнал. 4. Способ по любому из пп.1-3, отличающийся тем, что упомянутый по меньшей мере один сигнал содержит данные о ресурсе радиосвязи, применяемом для передачи полезной информации. 5. Способ по любому из пп.1-4, отличающийся тем, что уведомление (PAGING1, PAGING2) содержит требование для упомянутого числа пользовательских станций передать, при определении условий(CON), соответственно ответный сигнал (ANSWER1, ANSWER2, ANSWER3). 6. Способ по п.5, отличающийся тем, что упомянутое условие содержит, по меньшей мере, временной интервал и/или идентификационную информацию для пользовательских станций. 7. Способ по любому из пп.1-6, отличающийся тем, что уведомление (PAGING1, PAGING2) содержит идентификационную информацию (ID), относящуюся к полезной информации (MULTIINFO1,MULTIINFO2). 8. Способ по любому из пп.1-7, отличающийся тем, что для передачи полезной информации(MULTIINFO1, MULTIINFO2) посредством по меньшей мере одного устройства (BS) радиодоступа применяют ресурс радиосвязи в зависимости от приема по меньшей мере одного ответного сигнала(ANSWER1, ANSWER2, ANSWER3) на уведомление (PAGING1, PAGING2) упомянутого числа пользовательских станций по меньшей мере в одном устройстве (BS) радиодоступа и/или от содержания по меньшей мере одного ответного сигнала (ANSWER1, ANSWER2, ANSWER3) на уведомление(PAGING1, PAGING2) упомянутого числа пользовательских станций. 9. Способ по п.8, отличающийся тем, что при отсутствии приема ответного сигнала (ANSWER1,ANSWER2, ANSWER3) на уведомление (PAGING1, PAGING2) упомянутого числа пользовательских станций по меньшей мере в одном устройстве (BS) радиодоступа не передают полезную информацию(MULTIINFO1, MULTIINFO2) посредством по меньшей мере одного устройства (BS) радиодоступа. 10. Способ по п.8 или 9, отличающийся тем, что для передачи полезной информации(MULTIINFO1, MULTIINFO2) посредством по меньшей мере одного устройства (BS) радиодоступа применяют ресурс радиосвязи, соответствующий пользователю (РТР) или соответствующий группе пользователей (РТМ). 11. Способ по любому из пп.8-10, отличающийся тем, что для передачи полезной информации(MULTIINFO1, MULTIINFO2) посредством по меньшей мере одного устройства (BS) радиодоступа применяют ресурс радиосвязи в зависимости от числа принимаемых по меньшей мере в одном устройстве (BS) радиодоступа ответных сигналов (ANSWER1, ANSWER2, ANSWER3) на уведомление (PAGING1, PAGING2) упомянутого числа пользовательских станций. 12. Сетевое устройство в системе радиосвязи с множеством пользовательских станций (MS1, MS2,MSG1, MSG2, MSG3, MSG4, MSG5) и по меньшей мере одним устройством (BS) радиодоступа, в которой полезная информация (MULTIINFO1, MULTIINFO2) передается группе (G) пользовательских станций (MSG1, MSG2, MSG3, MSG4, MSG5) по радиоканалу, отличающееся тем, что сетевое устройство содержит средство для формирования уведомления (PAGING1, PAGING2), которое должно пересылаться перед передачей полезной информации (MULTIINFO1, MULTIINFO2) с применением ресурса радиосвязи по меньшей мере от одного устройства (BS) радиодоступа к пользовательским станциям группы (G), с информацией (POINT), касающейся по меньшей мере одного сигнала, передаваемого посредством другого ресурса (RES) радиосвязи, относящегося к передаче полезной информации
