Крепежная фурнитура

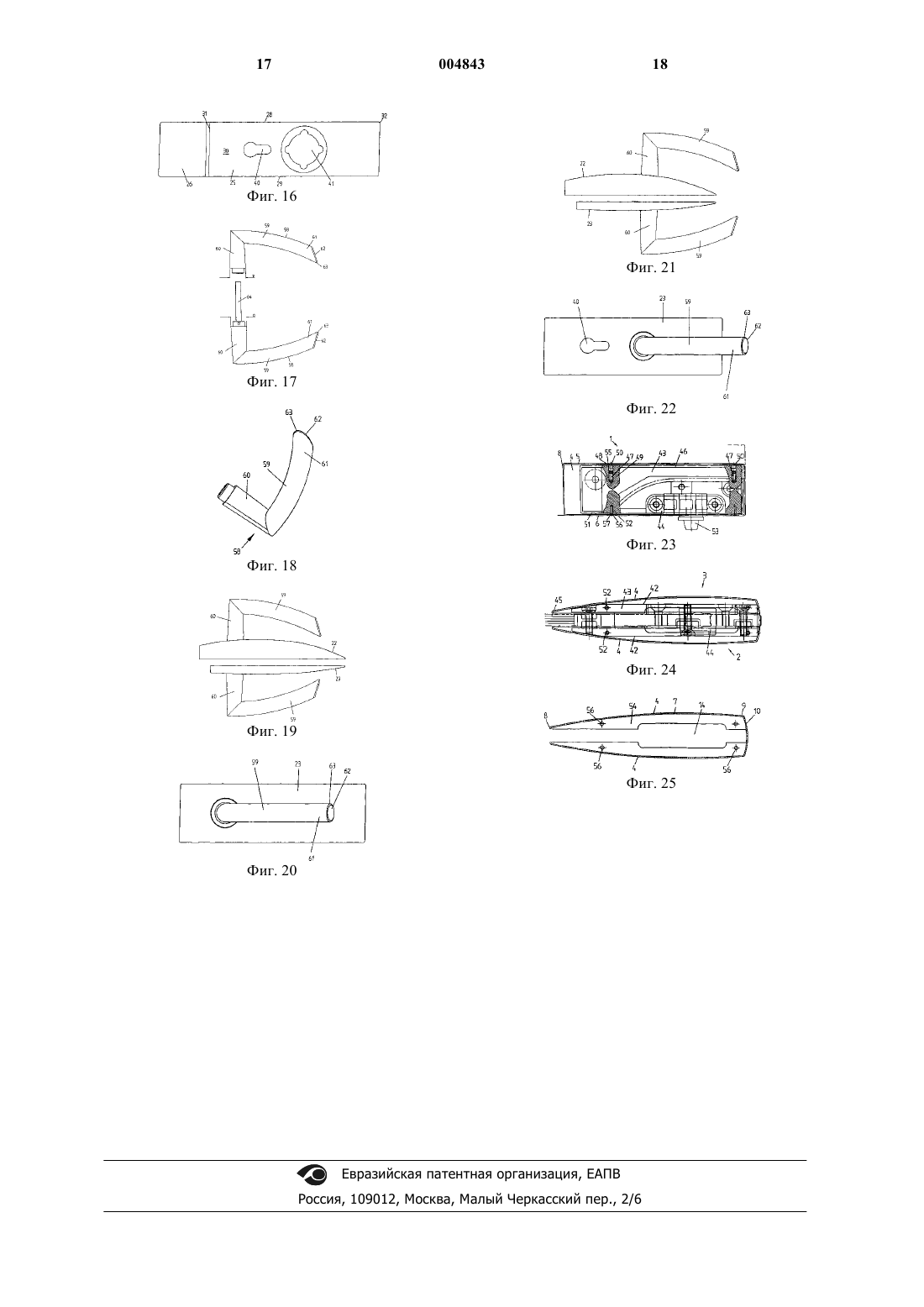

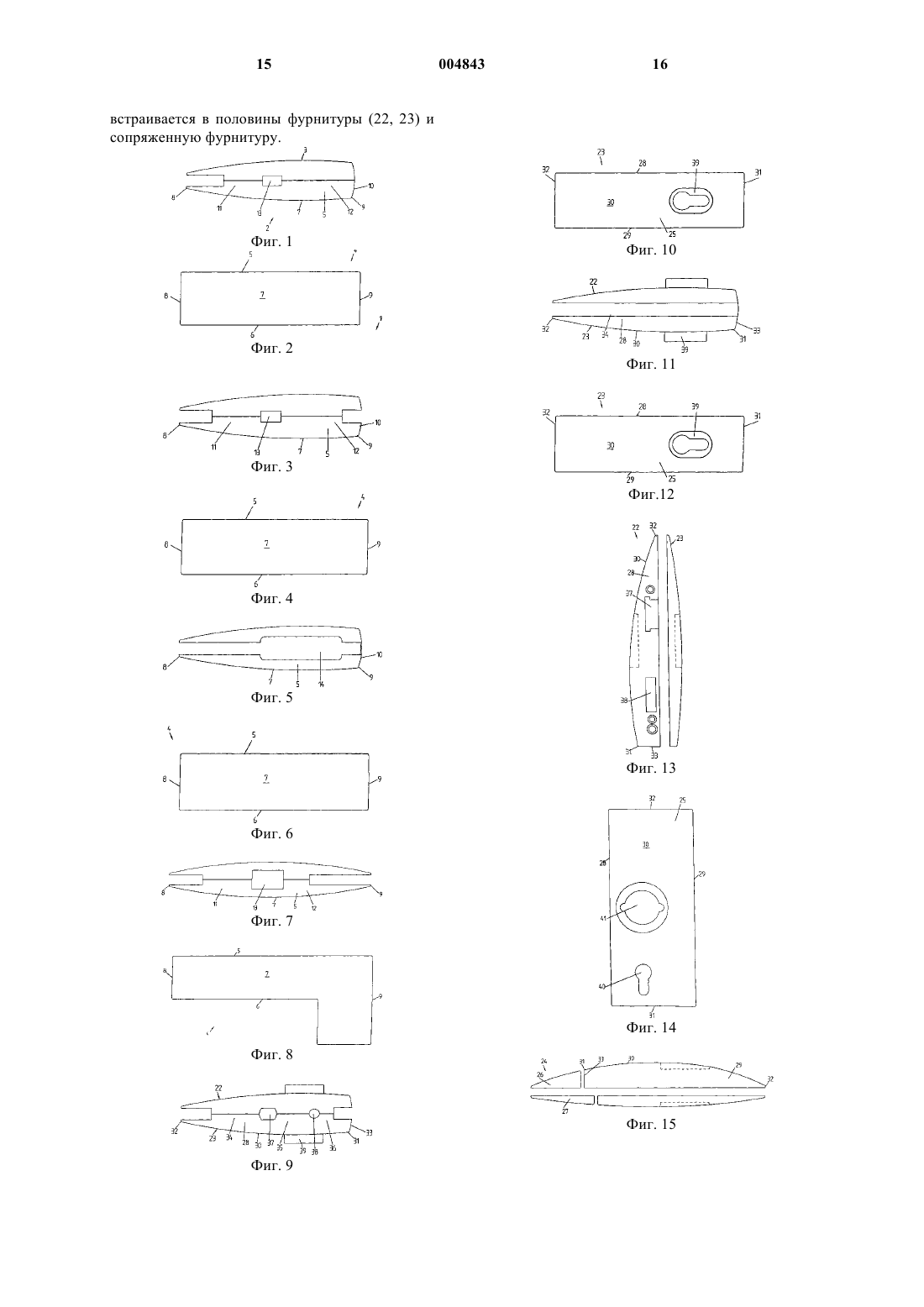

1 Область техники В основу изобретения положена крепежная фурнитура согласно ограничительной части п.1 формулы изобретения. Фурнитура такого рода служит преимущественно для закрепления и/или установки запирающего устройства элемента из стекла по меньшей мере на одном соседнем элементе из стекла, причем элементы из стекла устанавливаются жестко или подвижно относительно друг друга. Уровень техники Из каталога фирмы "DORMA Glasbeschlagtechnik", изданном в сентябре 1998 г.,подобная фурнитура известна как со встроенным замком или ручкой, так и без них. Каждая фурнитура состоит из двух половин. Каждая половина имеет модульную конструкцию и состоит из таких основных элементов, как прокладка, образованная из основного корпуса и функционального узла, в который встроен, например, замок и/или механизм прижима, а также из накладной защитной планки. В результате, обеспечивается множество возможностей соединения элементов из стекла как в наружной,так и во внутренней части. Угол открытия элементов из стекла, подвижно установленных относительно друг друга,ограничивается, помимо прочего, формой фурнитуры, ее защитных планок и ручек. Недостаток известных защитных планок прямоугольной формы заключается в преждевременном столкновении кромок таких планок и ограничении угла открытия. Изготовление таких защитных планок является трудоемким в связи с необходимостью придания формы кромкам, и представляется неоптимальным с точки зрения экономичного использования материала. Кроме того, такая защитная планка может привести к травмам персонала, в частности, во время проведения уборки. Крепление защитных планок при помощи пружинных элементов или в форме фиксатора является нецелесообразным. Уже при первоначальном монтаже фиксаторы могут быть повреждены или сломаны. В частности, после многократного демонтажа или монтажа прочность посадки защитной планки больше не обеспечивается. При чрезмерной нагрузке на элементы, в данном случае, в частности, при подвижных элементах двери, сотрясения и вибрации могут привести к нарушению фиксации. Сущность изобретения Задачей изобретения является создание фурнитуры согласно ограничительной части п.1 формулы изобретения, которая представляет собой компактную и внешне привлекательную конструкцию с минимально возможной габаритной высотой и шириной, сохраняющую при этом все многочисленные прежние области применения и различные функции. В частности,должна быть обеспечена возможность надежно 004843 2 го закрепления защитной планки фурнитуры на подкладке. Данная задача решается посредством элементов изобретения, указанных в п.1 формулы изобретения. Преимущественные формы осуществления изобретения указаны в зависимых пунктах формулы изобретения. Преимущества фурнитуры по пп.1 и 2 формулы изобретения заключаются в том, что благодаря продолговатой защитной планке с выпуклой наружной поверхностью в направлении, указанном стрелкой, может быть реализована небольшая габаритная высота и компактность конструкции. Внешняя форма с угловыми кромками не применяется. Установленная под защитной планкой подкладка скругляется, по меньшей мере, на углах, так что образуется плоская опорная поверхность защитной планки. Изгиб позволяет оптимально использовать конструктивное пространство и оптимизировать затраты на изготовление и используемый материал. Хотя расход материала на защитную планку согласно изобретению исключительно мал,стабильность и функциональные свойства сохраняются. В частности, по крайней мере, частично плоская поверхность прилегания защитной планки к подкладке снижает вибрацию,обусловленную износом, и предотвращает тем самым нежелательное ослабление крепления защитной планки. Привлекательные окончательные внешние контуры формируются за счет плавных и бесшовных переходов. Все кромки и края выполняются с радиусами. Получается универсальная,независимая от модели, но сплошная внешняя линия конструкции. Все утолщения материала сведены к минимуму. Обтекаемая форма внешних контуров, в частности, лицевой поверхности, позволяет значительно сократить расход материала и уменьшить проблемы изготовления, например, связанные с литейными технологиями. Допускаются как металлические материалы, так и пластмассы или так называемые комбинированные материалы. Цветовое оформление практически не ограничено. Кроме того,указанные свойства значительно способствуют сокращению затрат на изготовление. Благодаря скрытому монтажу подкладки предотвращаются несанкционированные манипуляции и загрязнения, ухудшающие функцию,а также обеспечивается более привлекательный внешний вид, в том числе, в отношении прозрачности элементов из стекла. Кроме того, отсутствуют выступающие детали, что облегчает очистку стеклянных поверхностей. Фурнитуру можно применять как для жесткого закрепления элемента из стекла, например, на стационарном элементе из стекла, так и для шарнирного соединения с соседними элементами из стекла. Взаимодействующая фурнитура выполняется как дополнение другой фур 3 нитуры таким образом, что вся конструкция воспринимается глазом как единое целое. В случае опоры подвижного элемента из стекла на нижней и верхней стороне фурнитура,закрепленная на стационарном элементе из стекла, выполняется преимущественно с углами и поэтому может одновременно обеспечивать жесткое взаимное соединение окна верхнего света и бокового элемента. Фурнитура, закрепленная на подвижном элементе из стекла, выполняется прямоугольной формы таким образом, что вся конструкция в целом имеет прямоугольную форму. Благодаря усовершенствованной форме защитной планки элементы из стекла, шарнирно закрепленные вместе фурнитурой,могут открываться с углом открытия приблизительно 180. Кроме того, в фурнитуру может быть встроен замок. Замочная фурнитура применяется для дверей, установленных на неподвижном остекленном боковом элементе или окне верхнего света, и в зависимости от исполнения, могут монтироваться на верней или нижней стороне в качестве так называемой угловой замочной фурнитуры или в качестве обычной замочной фурнитуры с центральной установкой. Внешний контур фурнитуры, то есть, изгиб лицевой поверхности, продолжается в сопряженной фурнитуре. Функциональный узел включает, как минимум, замок с ключом и, если необходимо,приспособления для монтажа дверного прижима. В случае неостекленных рам требуется корректировка конструкции рамы только в отношении безупречной функции между подвижными элементами (защелка, ригель) в замочной фурнитуре согласно изобретению и соответствующими отверстиями в пластине личины замка на стороне рамы. Взаимодействующая фурнитура выполняется как дополнение другой фурнитуры таким образом, что вся конструкция воспринимаются глазом как единое целое. В предпочтительной форме исполнения ручка встроена в замочную фурнитуру, причем замочная фурнитура и ручка образуют, с точки зрения эстетики и зрительного восприятия, единый законченный конструктивный внешний контур. Преимущество ручки заключается в том,что рукоятка выполнена изогнутой в направлении шарнирно закрепленного элемента, например, двери, что позволяет реализовать сокращение пространственной протяженности. Выступающий конец рукоятки исключается. Благодаря изгибу обеспечивается также оптимальное использование конструктивного пространства, а также оптимизация затрат на изготовление и используемого материала. Пользователю обеспечивается явное удобство. Благодаря выпуклой наружу или изогнутой форме рукоятки создается исключительно удобная для захвата поверхность контакта,обеспечивающая пользователю явное удобство 4 манипуляции, в частности, при неполном обхвате рукоятки предотвращается соскальзывание руки. Кроме того, сокращается до минимума опасность зацепления за рукоятку частей одежды или других предметов, поскольку расстояние между свободным концом и поворотным элементом исключительно мало. Ручка состоит из рукоятки, к которой примыкает одним концом цельный соединительный элемент, служащий для соединения с силовым замыканием, например, с дверью. Рукоятка и соединительный элемент имеют круглое поперечное сечение. Предпочтительно, чтобы диаметр соединительного элемента возрастал в направлении поворотного элемента. Тем самым, с одной стороны, сокращается до минимума расход материала, с другой стороны, обеспечивается жесткая стабильная посадка нажимного штифта, который механически соединяет ручку с запирающим механизмом и противоположной ручкой. Свободный конец рукоятки ограничивается наклонной, предпочтительно плоской торцевой поверхностью, на которой зона, обращенная к поворотному элементу, удалена от соединительного элемента больше, чем зона, обращенная в сторону, против соединительного элемента. Переходы между торцовой поверхностью и рукояткой выполняются с радиусами или фасками. Ручку предпочтительно изготавливать литьем как цельную деталь и затем подвергать чистовой обработке. Благодаря плавному характеру внешних контуров предотвращаются проблемы изготовления, например, при литье. Ручка и, соответственно, ее сборочные единицы могут быть изготовлены из разных металлов таких как, например, латунь, сталь,легированная сталь, алюминий или бронза, или из неметаллических материалов, например, пластмассы. Ручка согласно изобретению может применяться для дверных, оконных или прочих ручек, которые могут служить как в качестве исключительно ручек, так и выполнять функции замочной фурнитуры. Применение в качестве замочной фурнитуры, например, в случае дверных или оконных ручек реализуется, главным образом, посредством поворотной ручки, в которой ручка соединена с запирающим механизмом двери или окна. Преимущество фурнитуры согласно п.12 формулы изобретения заключается в том, что в креплении защитной планки отсутствуют фиксаторы и пружинные зажимы, недостатком которых являются, например, усталость материала и износ. Реализация частично подпружиненного крепления позволяет также компенсировать обусловленные эксплуатацией сотрясения или вибрации, кроме того, без проблем обеспечивается лучшая компенсация допустимых отклонений используемых деталей. 5 В защитной планке, во внутренней базирующей оправке для подкладки фурнитуры с одной стороны предусмотрены выпускные отверстия, с которыми взаимодействуют предварительно смонтированные в подкладке стопорные элементы. Для окончательного закрепления защитной планки пазы на внутренней стороне входят в зацепление с подпружиненными штифтами, предусмотренными в подкладке. Стопорные элементы могут быть выполнены, например, в форме просечных штифтов, которые забиваются в отверстия подкладки. В другом варианте исполнения стопорные элементы выполняются в форме так называемых потайных винтов, которые могут быть ввинчены в резьбовые отверстия. В зависимости от исполнения, для монтажа стопорных элементов требуется ударный инструмент или отвертка. Стопорные элементы выполняются либо уже в процессе изготовления заодно с подкладкой, либо предварительно монтируются в подкладке непосредственно на месте, перед закреплением фурнитуры. Тем самым также гарантируется, что относительно мелкие детали не будут потеряны. Стопорные элементы создают в выпускных отверстиях защиту от горизонтальных нагрузок, благодаря чему предотвращается отрыв защитной планки. В случае необходимого демонтажа защитная планка, насколько возможно, сдвигается в вертикальном направлении, разгружающем пружинные элементы, после чего можно вывести из зацепления сопряженные пазы и штифты путем отрыва защитной планки при небольшой растягивающей нагрузке. На противоположной стороне соединение между выпускными отверстиями и стопорными элементами можно разъединить путем простого вертикального смещения защитной планки. Ни для монтажа, ни для демонтажа защитной планки инструменты не требуются. Тем самым предотвращаются повреждения, как правило, чувствительных поверхностей защитных планок и пластинчатых элементов. Предпочтительным является невидимое снаружи соединение между пружинящими штифтами и пазами на стороне фурнитуры, обращенной к наблюдателю, в то время как стопорные соединения размещаются на стороне фурнитуры, обращенной в сторону от наблюдателя. Краткий перечень фигур Далее изобретение более подробно описывается с помощью нижеследующих примеров исполнения. При этом представлены следующие чертежи: фиг. 1 - фурнитура (вид сверху); фиг. 2 - фурнитура согласно фиг. 1 (вид спереди); фиг. 3 - фурнитура другой формы исполнения (вид сверху); 6 фиг. 4 - фурнитура согласно фиг. 3 (вид спереди); фиг. 5 - фурнитура другой формы исполнения (вид сверху); фиг. 6 - фурнитура согласно фиг. 5 (вид спереди); фиг. 7 - фурнитура другой формы исполнения (вид сверху); фиг. 8 - фурнитура согласно фиг. 7 (вид спереди); фиг. 9 - замочная фурнитура (общий вид); фиг. 10 - замочная фурнитура согласно фиг. 9 (вид спереди); фиг. 11 - другой пример исполнения замочной фурнитуры (общий вид); фиг. 12 - замочная фурнитура согласно фиг. 11 (вид спереди); фиг. 13 - другой пример исполнения замочной фурнитуры (общий вид); фиг. 14 - замочная фурнитура согласно фиг. 13 (вид спереди); фиг. 15 - другой пример исполнения замочной фурнитуры (общий вид); фиг. 16 - замочная фурнитура согласно фиг. 15 (вид спереди); фиг. 17 - комплект ручек, которые монтируются на обеих сторонах поворотного элемента, не показанного на чертеже (вид сверху); фиг. 18 - ручка (вид в перспективе); фиг. 19 - фурнитура со встроенными ручками (вид сверху); фиг. 20 - фурнитура согласно фиг. 19 (вид сбоку); фиг. 21 - другая фурнитура с встроенными манипуляторами (вид сверху); фиг. 22 - фурнитура согласно фиг. 21 (вид сбоку); фиг. 23 - вид смонтированной фурнитуры согласно фиг. 5 и 6; фиг. 24 - фурнитура, смонтированная на кромке стекла согласно фиг. 23 (вид снизу); фиг. 25 - вид в разрезе (защитная крышка). Аналогичные или одинаково функционирующие детали обозначены в нижеприведенном описании одинаковыми позициями, при этом, в частности, зеркально-симметричные детали обозначены идентично. Примеры осуществления изобретения Фурнитура 1, схематично представленная на фиг. 1-8, состоит из половин 2 и 3, причем в каждой половине 2 и 3 предусмотрена подкладка 42, на которой закреплена защитная планка 4. Подкладка 42 может состоять из основного корпуса 43 и функционального узла 44. Подобного рода фурнитура 1 применяется,например, для жесткого или подвижного соединения элементов из стекла в конструкциях из цельного стекла. В элементах из стекла предусмотрены сверленые отверстия или выпускные отверстия для закрепления с обеих сторон основных корпусов 43 с использованием промежуточной прокладки для защиты стекла - пред 7 почтительно, посредством резьбового соединения со стопорным элементом. Затем на вышеуказанных основных корпусах 43 закрепляются функциональные узлы 44, которые позволяют обеспечить, например, подвижную опору или жесткое соединение соседнего элемента из стекла. Такая модульная конструкция системы фурнитуры дает возможность взаимозаменяемого применения таких деталей, как основные корпуса 43, функциональные узлы 44 и защитные планки 4. Элементы из стекла могут быть выполнены, например, цветными или профилированными. Более подробное пояснение и описание форм исполнения ограничивается в дальнейшем непосредственно областью фурнитуры 1. Подкладка 42 и, соответственно, ее основной корпус 43 и функциональный узел 44 не показаны, поскольку эти детали полностью смонтированы под соответствующей защитной планкой 4 и поэтому не видны. В предпочтительном варианте все функциональные элементы таким же образом визуально закрыты. На фиг. 1 и 2 представлен первый вариант исполнения фурнитуры 1 согласно изобретению. Половины 2 и 3 и их защитные планки 4 показаны в собранном виде, если смотреть на кромку элемента из стекла, не показанного на чертеже. Поскольку половины 2 и 3 являются зеркально симметричными, нижеприведенное описание действительно для обеих половин 2 и 3. Каждая защитная планка 4 имеет две горизонтальные боковые поверхности 5 и 6, между которыми простирается лицевая поверхность 7 от вертикальной кромки 8 до противоположной вертикальной кромки 9. Защитная планка 4 имеет продолговатую прямоугольную внешнюю форму. Лицевая поверхность 7 имеет изогнутую наружу форму, причем изгиб усиливается в направлении от правой кромки 9 к левой кромке 8. Правая кромка 9 имеет выступающую под углом закраину 10, которая охватывает вертикальную кромку элемента из стекла. Вышеуказанная закраина 10 также имеет выпуклую наружу форму. На левой кромке 8 лицевая поверхность 7 образует острый угол, обусловленный более сильным изгибом, так что в этом месте возникает непосредственная опора для стекла. Боковая поверхность 5 на кромке стекла частично образована выступами 11 и 12, закрывающими кромку стекла. Между выступами 11 и 12 находится выемка 13, через которую осуществляется соединение соединительных элементов функционального узла, например, в форме штифта. На фиг. 3 и 4 представлено модифицированное исполнение чертежей 1 и 2, где на вертикальной кромке стекла образована укороченная закраина 10. На фиг. 5 и 6 показана дополнительная форма исполнения, при которой на боковой поверхности 5 не образовано никаких выступов. В боковой поверхности 5 предусмот 004843 8 рена выемка 14, обеспечивающая возможность взаимодействия функциональных узлов. На фиг. 7 и 8 показана другая форма исполнения, пригодная для фурнитуры 1, которая жестко соединяет окно верхнего света и боковую часть, на которых подвижно закрепляется дополнительный элемент из стекла. При этом детали, в основном, соответствуют формам исполнения, описанным выше. Для стационарного соединения боковой части каждая половина 2 и 3 имеет угловой уступ 15. Лицевая поверхность 7 выполнена с равномерным изгибом от кромки 8 до противоположной кромки 9 и с обеих сторон переходит непосредственно на поверхность стекла под острым углом. Боковая поверхность 5 также имеет выступы 11 и 12 и выемку 13. Замочная фурнитура 21, схематично показанная на фиг. 9-16, состоит из половин 22 и 23,причем в каждой половине 22, 23 предусмотрена подкладка 42, на которой закреплена защитная планка 25. Подкладка 42 состоит из основного корпуса 43 и функционального узла 44. Подобного рода замочная фурнитура 21 применяется, например, для элементов из стекла, используемых в качестве двери и опирающихся на неподвижно стоящую застекленную боковую часть или окно верхнего света. Ввиду функциональной идентичности, более подробное пояснение примеров исполнения всегда ограничивается половиной фурнитуры. На фиг. 9 и 10 представлено первое исполнение замочной фурнитуры 21 в виде так называемой угловой фурнитуры, в которой замочная фурнитура 21 смонтирована на верхнем и/или нижнем углу поворотной части не показанного на чертеже элемента из стекла. В данном случае элемент из стекла должен быть выполнен с нажимной рукояткой в середине двери и запирается посредством замков, установленных в угловой фурнитуре. Защитные планки 25 вышеупомянутой замочной фурнитуры 21 показаны в собранном виде, если смотреть на кромку элемента из стекла, не показанного на чертеже. Защитные планки 25 располагаются зеркально симметрично относительно друг друга и имеют вытянутую в горизонтальной плоскости прямоугольную внешнюю форму. Каждая защитная планка 25 имеет две горизонтальные боковые поверхности 28 и 29, между которыми простирается лицевая поверхность 30 от кромки 31 до другой кромки 32. Лицевая поверхность 30 имеет изогнутую наружу форму, причем изгиб усиливается в направлении от правой кромки 31 к левой кромке 32, как показано чертеже. Правая кромка 31 имеет выступающую под углом закраину 33,которая охватывает вертикальную кромку элемента из стекла. На левой кромке 32 лицевая поверхность 30 образует острый угол, обусловленный более сильным изгибом, так что в этом месте формируется непосредственная опорная поверхность для стекла. Боковая поверхность 28 9 на кромке стекла частично образована выступами 34, 35, 36, закрывающими кромку стекла. Между выступами 34, 35, 36 находятся выемки 37, 38, через которые осуществляется сквозное вертикальное соединение элементов функциональных узлов, например, в форме запирающего ригеля. Защитная планка 25 имеет на своей лицевой поверхности 30 уступ 39, который закрывает не показанный на чертеже замок. На фиг. 11 и 12 представлена модифицированная форма исполнения по фиг. 21 и 22, при которой замочная фурнитура 21 может применяться также в середине двери. Поэтому на боковых поверхностях 28 и 29 не образовано никаких выступов. Запирающий ригель закрывается при этом горизонтально. На фиг. 13 и 14 показано исполнение замочной фурнитуры 21 согласно изобретению в качестве центральной фурнитуры, где замочная фурнитура 21 монтируется предпочтительно в середине поворотной части элемента из стекла. В данном случае замочная фурнитура 21 может быть оснащена не показанным на чертеже дверным прижимом с защелкой и замком с ригелем,которые взаимодействуют с соответствующей фурнитурой пластины личины замка, не показанной на чертеже. Защитные планки 25 данной замочной фурнитуры 21 показаны в собранном виде, если смотреть на вертикальную кромку элемента из стекла, не представленную на чертеже. Защитные планки 25 имеют прямоугольную, вытянутую в вертикальной плоскости внешнюю форму. Каждая защитная планка 25 имеет две вертикальные боковые поверхности 28 и 29, между которыми простирается лицевая поверхность 30 от горизонтальной кромки 31 до противоположной горизонтальной кромки 32. Лицевая поверхность 30 имеет выпуклую наружу изогнутую форму, причем изгиб увеличивается в направлении от нижней кромки 31 к верхней кромке 32, как показано на чертеже. Нижняя кромка 31 имеет выступающую под углом закраину 33, которая прилегает к поверхности элемента из стекла. На верхней кромке 32 лицевая поверхность 30 образует острый угол,обусловленный более сильным изгибом, так что в этом месте возникает непосредственная опора для стекла. В боковой поверхности предусмотрены выемки 37 и 38, через которые проходят элементы функциональных узлов, например, в форме запирающего ригеля. В лицевой поверхности 30 находятся выпускные отверстия 40 и 41, через которые замок приводится в действие посредством дверного прижима. Противоположная половина 23 имеет аналогичную форму,однако, значительно более плоскую. На фиг. 15 и 16 показано исполнение замочной фурнитуры 21 согласно изобретению в качестве центральной фурнитуры для горизонтальной установки, где замочная фурнитура 21 монтируется предпочтительно в середине поворотной части элемента из стекла. В данном слу 004843 10 чае замочная фурнитура 21 оснащена дверным прижимом с защелкой и замком с ригелем, которые взаимодействуют с соответствующими базирующими элементами сопряженной фурнитуры, смонтированной на боковой части. Показаны также половины 26 и 27 сопряженной фурнитуры 24, которые образуют эргономичную единую конструкцию за счет продолжения изогнутой формы половин 22 и 23 замочной фурнитуры 21. Защитные планки 25 расположены напротив друг друга и, соответственно,имеют прямоугольную, вытянутую в горизонтальной плоскости внешнюю форму. Каждая защитная планка 25 имеет две горизонтальные боковые поверхности 28 и 29, между которыми простирается лицевая поверхность 30 от вертикальной кромки 31 до противоположной кромки 32. Лицевая поверхность 30 имеет изогнутую,выпуклую наружу форму, причем изгиб увеличивается в направлении от левой кромки 31 к правой кромке 32, как показано на чертеже. Левая кромка 31 имеет выступающую под углом закраину 33. На правой кромке 32 лицевая поверхность 30 образует острый угол, обусловленный более сильным изгибом, так что в этом месте создается непосредственная опора для стекла. На закраине 33 со стороны рамы имеются выемки 37 и 38, через которые горизонтально проходят элементы функциональных узлов, например, в форме защелки и запирающего ригеля. Расположенная на боковой части сопряженная фурнитура 24 примыкает к закраине 33 замочной фурнитуры 21 и под острым углом сходит на поверхность боковой части. Таким образом, все элементы фурнитуры образуют единое целое с равномерным изгибом по всей лицевой поверхности 30. Ручка 58, которая может быть вмонтирована в функциональный узел замочной фурнитуры 21, представлена на фиг. 17-22. Ручка 58 состоит, в основном, из рукоятки 59 и цельного соединительного элемента 60,закрепленного на одном конце, который обеспечивает соединение с силовым замыканием с не показанным поворотным элементом, например,дверью и, соответственно, дверной фурнитурой. Как рукоятка 59, так и соединительный элемент 60 имеют круглое поперечное сечение. Ручки 58 выполняются из легированной стали, бронзы,латуни или другого металла. В примере исполнения согласно фиг. 17 представлен комплект из двух ручек 58, которые монтируются на обеих сторонах поворотного элемента. Ручки 58 идентичны и могут устанавливаться зеркально симметрично относительно друг друга. Соответствующая рукоятка 59 изогнута по всей длине и имеет уклон вперед. Тем самым создается форма ручки, соответствующая естественному положению руки,что обеспечивает предпочтительный захват. Рукоятка 59 выполнена без профилирования и имеет равномерное круглое поперечное сечение. 11 Свободный конец 61 рукоятки 59 ограничивается наклонной, предпочтительно, плоской торцовой поверхностью 62, причем, ближайшая зона поворотного элемента находится от соединительного элемента 60 дальше, чем зона, которая удалена от элемента. Переходы между торцовой поверхностью 62 и рукояткой 59 выполняются с фасками или радиусами 63. Рукоятка 59 в виде цельной детали переходит в соединительный элемент 60 под углом менее 90. Таким образом, обеспечивается наклон вперед рукоятки 59. Соединительный элемент 60 выполнен без профилирования и имеет равномерное круглое поперечное сечение. Диаметр D соединительного элемента 60 предпочтительно увеличивается, начиная от рукоятки 59. В соединительном элементе 60 монтируется нажимной штифт 64, механически соединяющий ручку 58 с запирающим механизмом и/или противоположной ручкой 58. На фиг. 19-21 ручки 58 смонтированы на замочной фурнитуре 21, соответственно, состоящей из половин 22 и 23, причем каждая половина 22, 23 имеет невидимую подкладку 42 и закрепленную на ней защитную планку 25. Подкладка 42 может состоять из основного корпуса 43 и функционального узла 44. На фиг. 19 и 20 показано исполнение замочной фурнитуры 21 в качестве центральной фурнитуры, где замочная фурнитура 21 монтируется предпочтительно в середине поворотной части элемента из стекла. В данном случае в фурнитуру 21 встроена ручка 58 согласно изобретению, которая приводит в действие защелку запирающего механизма, смонтированного внутри фурнитуры. Защелка взаимодействует с одним соответствующим базирующим элементом не показанной на чертеже сопряженной фурнитуры, установленной в боковой части. Половины сопряженной фурнитуры образуют эргономичное единое целое как продолжение изогнутой формы половин 22 и 23. Представленная на фиг. 21 и 22 фурнитура 21 отличается от представленной на фиг. 19 и 20 фурнитуры 21 исключительно тем, что в ней в соответствующее выпускное отверстие 40 дополнительно устанавливается замок. При этом вставляемый в замок ключ посредством запирающего механизма, установленного в фурнитуре 21, приводит в действие ригель,который входит в соответствующую выемку сопряженной фурнитуры. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фурнитура для жесткого и/или подвижного закрепления элемента из стекла по меньшей мере на одном соседнем элементе из стекла, причем, фурнитура (1) составлена из половин (2, 3), которые состоят из закрепленной на элементе из стекла (45) подкладки (42) и закрывающей подкладку (42) защитной планки (4), 004843 12 отличающаяся тем, что защитная планка (4) имеет проходящую между горизонтальными боковыми поверхностями (5, 6) выпуклую лицевую поверхность (7), изогнутую от вертикальной кромки (8) к противоположной вертикальной кромке (9). 2. Замочная фурнитура, которая взаимодействует с сопряженной фурнитурой (24), причем замочная фурнитура (21) и сопряженная фурнитура (24) собраны из половин (22, 23, 26,27), которые состоят из закрепленной на элементе из стекла (45) подкладки (42), имеющей по меньшей мере один замок, и защитной планки (25), перекрывающей подкладку (42), отличающаяся тем, что защитная планка (25) имеет проходящую между боковыми поверхностями(28, 29) выпуклую лицевую поверхность (30),изогнутую от кромки (31) к противоположной кромке (32), и выступы (39) и/или выпускные отверстия (40, 41). 3. Фурнитура по п.1 или 2, отличающаяся тем, что изгиб может быть неравномерным или равномерным. 4. Фурнитура по одному из пп.1-3, отличающаяся тем, что по меньшей мере одна кромка (9, 31) имеет выступающую под углом закраину (10, 33), наружная поверхность которой изогнута. 5. Фурнитура по одному из пп.1-4, отличающаяся тем, что защитная планка (4, 25), по меньшей мере, на кромке (8, 32) имеет переход с острым углом. 6. Фурнитура по одному из пп.1-5, отличающаяся тем, что по меньшей мере на одной боковой стороне (5, 28, 29) имеются выступы(11, 12, 34, 35, 36). 7. Фурнитура по одному из пп.1-6, отличающаяся тем, что на боковых сторонах (5, 6,28) и/или выступах (11, 12, 34, 35, 36) имеются выемки (13, 14, 37, 38). 8. Фурнитура по одному из пп.1-7, отличающаяся тем, что защитная планка (4, 25) выполнена прямоугольной. 9. Фурнитура по одному из пп.1-7, отличающаяся тем, что защитная планка (4) выполнена L-образной формы и имеет расположенный под углом уступ (15). 10. Фурнитура по одному из пп.1-9, отличающаяся тем, что защитная планка (4, 25), по меньшей мере, частично плоско прилегает к подкладке (42). 11. Фурнитура по одному из пп.1-10, отличающаяся тем, что защитная планка (4, 25) выполнена из металлического материала, из пластмассы или из комбинированного материала. 12. Фурнитура по одному из пп.1-11, отличающаяся тем, что защитная планка (4) закреплена на подкладке (42) пружинно и, по меньшей мере, с фрикционной связью. 13. Фурнитура по одному из пп.1-12, отличающаяся тем, что подкладка (42) имеет по меньшей мере два направленных внутрь корпу 13 са, расположенных на расстоянии глухих отверстия (47), имеющих шейку (48) снаружи корпуса. 14. Фурнитура по п.13, отличающаяся тем,что в глухом отверстии (47) между пружиной(49) и шейкой (48) устанавливается ступенчатый штифт (50). 15. Фурнитура по одному из пп.1-14, отличающаяся тем, что подкладка (42) имеет по меньшей мере два расположенных на расстоянии, направленных внутрь корпуса стопорных элемента (57). 16. Фурнитура по п.15, отличающаяся тем,что стопорные элементы (57) вставляются в отверстия. 17. Фурнитура по п.15 или 16, отличающаяся тем, что глухие отверстия (47) и стопорные элементы (57) выполнены на противоположных продольных сторонах (46, 51) прямоугольной подкладки (42) и расположены соосно относительно друг друга. 18. Фурнитура по одному из пп.1-17, отличающаяся тем, что защитная планка (4) имеет на внутренней стороне по меньшей мере два расположенных на расстоянии паза (55). 19. Фурнитура по одному из пп.1-18, отличающаяся тем, что защитная планка (4) имеет на внутренней стороне по меньшей мере два расположенных на расстоянии выпускных отверстия (56). 20. Фурнитура по одному из пп.15-19, отличающаяся тем, что стопорные элементы (57) и выпускные отверстия (56) расположены соосно относительно друг друга. 21. Фурнитура по одному из пп.18-20 отличающаяся тем, что пазы (55) и выпускные отверстия (56) выполнены на противоположных боковых сторонах (5, 6) прямоугольной защитной планки(4). 22. Фурнитура по одному из пп.1-21, отличающаяся тем, что подкладка (42) состоит из основного корпуса (43) и функционального узла(44). 23. Фурнитура по одному из пп.1-22, отличающаяся тем, что половины фурнитуры (2, 3,22, 23, 26, 27) выполнены зеркально симметричными относительно друг друга. 24. Замочная фурнитура по одному из пп.2-23, отличающаяся тем, что в подкладке (42) смонтированы ручки и/или замки. 25. Замочная фурнитура по одному из пп.2-24, отличающаяся тем, что боковые поверхности (28, 29) расположены горизонтально,а кромки (31, 31) вертикально. 26. Замочная фурнитура по одному из пп.2-24, отличающаяся тем, что боковые поверхности (28, 29) расположены вертикально, а кромки (31, 31) горизонтально. 27. Замочная фурнитура по одному из пп.2-26, отличающаяся тем, что сопряженная фурнитура (24) продолжает изгиб замочной фурнитуры (21). 14 28. Замочная фурнитура по п.24, отличающаяся тем, что ручка (58) состоит из рукоятки(59) и установленного на ней с силовым замыканием соединительного элемента (60), причем рукоятка (59) имеет выпуклую изогнутую форму и наклонена вперед и, что, по меньшей мере,рукоятка (59) имеет круглое поперечное сечение. 29. Замочная фурнитура по п.28, отличающаяся тем, что рукоятка (58) имеет выпуклую форму, равномерно или неравномерно изогнутую. 30. Замочная фурнитура по п.28 или 29,отличающаяся тем, что свободный конец (61) рукоятки (58) не отведен под углом. 31. Замочная фурнитура по одному из пп.28-30, отличающаяся тем, что свободный конец (61) имеет наклонную торцевую поверхность (62). 32. Замочная фурнитура по одному из пп.28-31, отличающаяся тем, что торцевая поверхность (62) выполнена с радиусами (63) или фасками. 33. Замочная фурнитура по одному из пп.28-32, отличающаяся тем, что соединительный элемент (60) имеет круглое поперечное сечение. 34. Замочная фурнитура по одному из пп.28-33 формулы изобретения, отличающаяся тем, что диаметр D соединительного элемента(60) увеличивается, начиная с рукоятки (58). 35. Замочная фурнитура по одному из пп.28-34, отличающаяся тем, что рукоятка (58) и соединительный элемент (60) выполнены из легированной стали. 36. Замочная фурнитура по одному из пп.28-35 формулы изобретения, отличающаяся тем, что рукоятка (59) и соединительный элемент (60) выполнены из бронзы. 37. Замочная фурнитура по одному из пп.28-36, отличающаяся тем, что рукоятка (59) и соединительный элемент (60) выполнены из латуни. 38. Замочная фурнитура по одному из пп.28-37, отличающаяся тем, что рукоятка (59) и соединительный элемент (60) выполнены из алюминия. 39. Замочная фурнитура по одному из пп.28-38, отличающаяся тем, что рукоятка (59) и соединительный элемент (60) изготовлены точным литьем. 40. Замочная фурнитура по одному из пп.28-39, отличающаяся тем, что рукоятка (59) и соединительный элемент (60) изготовлены литьем под давлением. 41. Замочная фурнитура по одному из пп.28-40, отличающаяся тем, что ручка (58) монтируется на одной или обеих сторонах на двери, окне или других поворотных элементах. 42. Замочная фурнитура по одному из пп.28-41, отличающаяся тем, что ручка (58)
