Способ и система для описания и преобразования графики

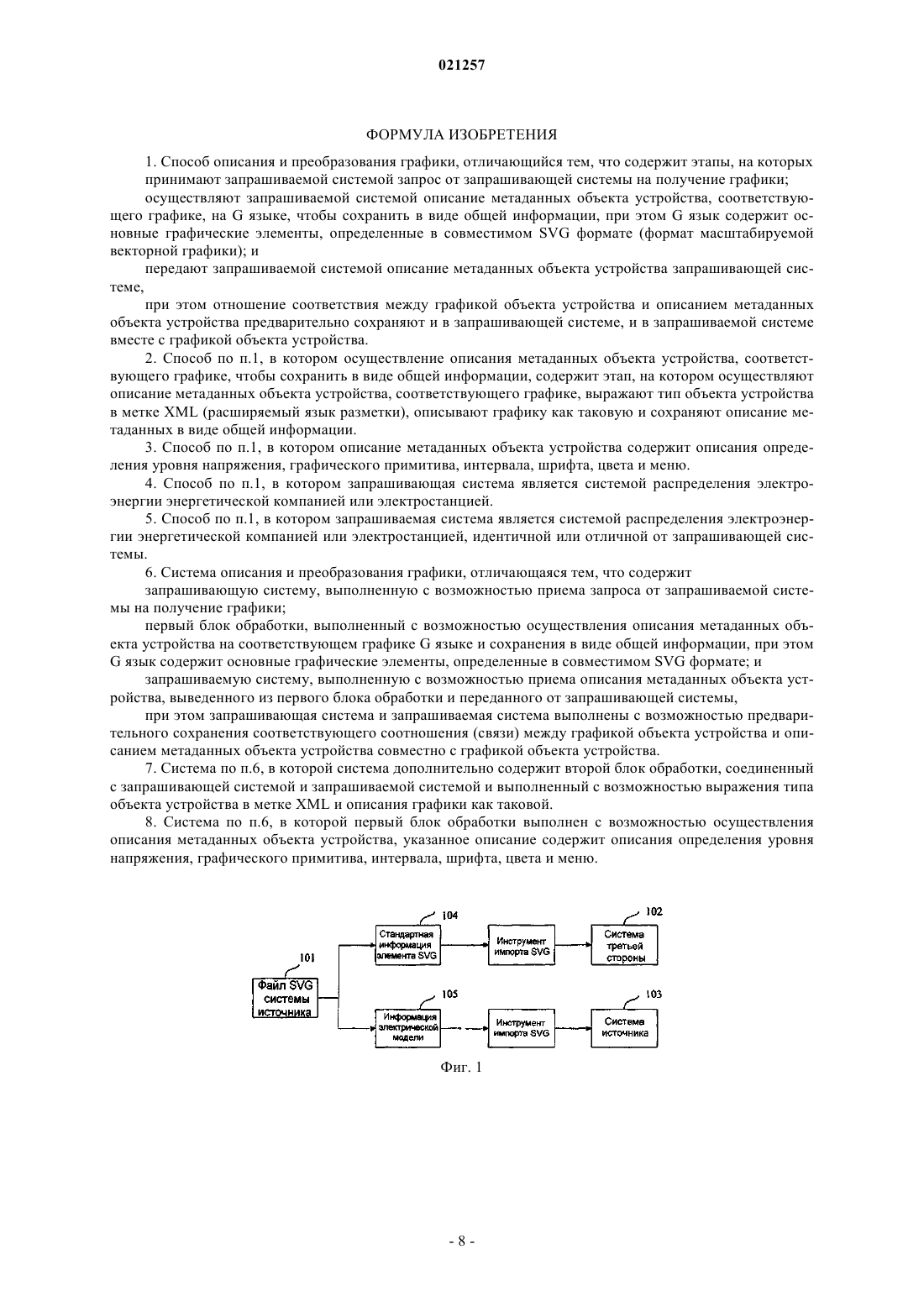

СПОСОБ И СИСТЕМА ДЛЯ ОПИСАНИЯ И ПРЕОБРАЗОВАНИЯ ГРАФИКИ Изобретение раскрывает способ описания и преобразования графики, который включает в себя следующие этапы: прием запрашиваемой системой запроса от запрашивающей системы на получение графики; осуществление запрашиваемой системой описания метаданных объекта устройства, соответствующего графике, в виде общей информации для сохранения и передача запрашиваемой системой описания метаданных объекта устройства запрашивающей системе; при этом отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохраняют и в запрашивающей системе, и в запрашиваемой системе вместе с графикой объекта устройства.(71)(73) Заявитель и патентовладелец: СТЕЙТ ГРИД КОРПОРЕЙШН ОФ ЧАЙНА (CN) По заявке на данное изобретение испрашивается приоритет заявки на патент Китая 200810241130.9, поданной 30 декабря 2008 г. Область техники, к которой относится изобретение Настоящее изобретение относится к области взаимодействия данных и, в частности, к способу и системе для описания и преобразования графики. Предшествующий уровень техники Существует множество независимых систем приложений в существующей системе распределения электроэнергии, и каждая независимая система приложений типично имеет разные форматы хранения, в которых хранят графику, разработанную разными производителями. Форматы хранения обычно определяют сами производители. Таким образом, разные приложения осуществляют в соответственных энергетических предприятиях, подчиненных системам распределения электроэнергии, а системы распределения разных энергетических предприятий не могут взаимодействовать напрямую, что приводит к трудностям совместного использования данных и информации между соответственными системами. Ввиду этого Государственная электросетевая корпорация Китая создала "Общий формат графического обмена на основе SVG", основанный на IEC61970-453 "Графическом обмене на основе CIM", и организовала несколько внутренних экспериментов совместной работы, чтобы испытать и улучшить формат обмена. Формат обмена закладывает прочную основу для совместного использования данных и информации, взаимодействующих между системами распределения электроэнергии, так что и совместное использование данных, и приложения, взаимодействующие между соответственными системами распределения электроэнергии, могут быть реализованы до некоторой степени. Описание спецификации масштабируемой векторной графики (SVG) является описанием спецификации масштабируемой векторной графики на основе XML, которая настроена организацией W3C, что необходимо для быстрой разработки веб-приложений Интернета. Организация W3C определяет SVG как"язык для описания двумерной графики на расширяемом языке разметки (XML)". Графический формат системы электропитания на основе формата SVG обычно разделен на две части: часть определения графического примитива и стиля и часть графического объекта системы электропитания. Часть определения графического примитива и стиля заключена в двойные кавычки , в которых одинаковые стили и графические примитивы могут быть использованы для одинакового определения графики. Если стиль этой части используют в графике, то параметр "класс" графики может быть установлен как требуемый "стиль". Если используется определение графического примитива этой части, то параметр "использование" графики может быть установлен как требуемый "символ". Информацию о графических примитивах и стилях одинаково определяют, в первую очередь, в целях одинакового изменения стиля и графического примитива. Это сделает его более удобным для установки цвета конкретного уровня напряжения или динамического представления графики. Графический объект систем электропитания обычно относится к электрическим устройствам в соответственных системах электропитания, например выключателю, шине, выходной линии, рубильнику,конденсатору, реактивному сопротивлению, генератору, трансформатору, нагрузке и т.д. Объект графического примитива системы электропитания обладает и характеристикой, присущей "элементу" SVG графики, и атрибутом ресурса системы электропитания, приложенным в "метаданных". Атрибут этой части может быть использован для выполнения необходимой связи между графикой и существующей моделью предметной области системы электропитания. Ссылка дана на фиг. 1, иллюстрирующую блок-схему последовательности операций преобразования стандартного файла SVG в частный графический формат, требуемый для целевой системы в предшествующем уровне техники. Стандартный файл 101 SVG системы источника преобразовывают в частный графический формат,требуемый для целевой системы, т.е. системы 102 третьей стороны или системы 103 источника, и реализуют отображение графики в целевой системе, т.е. системе 102 третьей стороны или системе 103 источника. Стандартную информацию 104 элемента SVG и информацию 105 электрической модели извлекают из файла 101 SVG системы источника и затем передают в систему 102 третьей стороны и систему 103 источника соответственно через инструменты импорта SVG.SVG является универсальной спецификацией векторной графики, созданной для обеспечения быстрой разработки веб-приложений Интернета, но общий формат графического обмена системы электропитания, описанный на основе SVG, не может ни полностью описать атрибуты устройства электропитания,ни эффективно выразить характеристику устройства электропитания. Недостатки SVG обычно заключаются в следующих аспектах.SVG, по существу, является универсальным форматом векторной графики, разработанным для вебприложений Интернета, но не может непосредственно выразить принцип сопряжения графики и модели системы электропитания. Общий графический формат системы электропитания, описанный на основеSVG, должен описывать объект устройства электропитания посредством атрибута "элемента" SVG графики и в то же время должен описывать атрибут устройства электропитания посредством атрибута "метаданных", чтобы, тем самым, связать графику с существующей моделью предметной области системы электропитания. В общем формате графического обмена системы электропитания, описанном на основе SVG, объекты графического примитива описывают посредством "символа", и упомянутые объекты графического примитива должны быть включены в тот же файл SVG, так что тот же графический примитив устройства электропитания включают неоднократно в разную графику устройства электропитания, что может привести к очень большому графическому файлу системы электропитания в интерактивном формате SVG, и,таким образом, невозможно осуществлять обращение по сети и взаимодействие графики между разными системами. Существующий общий формат графического обмена системы электропитания, описанный на основе SVG, не может выразить представление устройства установки интервала в системе электропитания. Учитывая вышеизложенные недостатки, для специалистов в данной области техники желательно решить техническую проблему создания способа и соответствующей системы для описания и преобразования графики так, чтобы преодолеть отсутствие полного описания атрибутов устройства электропитания в существующем общем формате графического обмена системы электропитания, описанном на основе SVG, и улучшить эффективность выражения характеристики устройства электропитания. Сущность изобретения Технической задачей, которая будет решена изобретением, является обеспечение способа и системы для описания и преобразования графики так, чтобы полностью описать атрибуты устройства электропитания в общем формате графического обмена системы электропитания, описанном на основе SVG,и улучшить эффективность выражения характеристики устройства электропитания, чтобы посредством этого обмениваться информацией устройства электропитания и графикой электропитания между разными системами. Изобретение, в частности, обеспечивает способ для описания и преобразования графики, который включает в себя этапы, на которых принимают запрашиваемой системой запрос от запрашивающей системы на получение графики; осуществляют запрашиваемой системой описание метаданных объекта устройства, соответствующего графике, чтобы сохранить в виде общей информации; и передают запрашиваемой системой описание метаданных объекта устройства запрашивающей системе,при этом отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохраняют одновременно в запрашивающей системе и в запрашиваемой системе вместе с графикой объекта устройства. Предпочтительно описание метаданных объекта устройства, соответствующего графике, чтобы сохранить как общую информацию, включает в себя этапы, на которых осуществляют описание метаданных объекта устройства, соответствующего графике, выражают тип объекта устройства в метке XML и сохраняют описание метаданных в виде общей информации; описывают графику как таковую. Предпочтительно передают описание метаданных объекта устройства и описание графики как таковой запрашиваемой системе, в которой отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохраняют вместе с графикой объекта устройства. Предпочтительно описание метаданных объекта устройства включает в себя описания определения уровня напряжения, графического примитива, интервала, шрифта, цвета и меню. Предпочтительно описание метаданных объекта устройства, соответствующего графике, описано на G языке как общая информация, при этом G язык принимает основные графические элементы, определенные в совместимой SVG. Предпочтительно запрашивающая система является системой распределения электроэнергии энергетической компанией или электростанцией. Предпочтительно запрашиваемая система является системой распределения электроэнергии энергетической компанией или электростанцией, идентичной или отличной от запрашивающей системы. Изобретение предоставляет систему для описания и преобразования графики, которая включает в себя запрашивающую систему, выполненную с возможностью приема запроса от запрашиваемой системы на получение графики; первый блок обработки, выполненный с возможностью осуществления описания метаданных объекта устройства в графике, чтобы сохранить в виде общей информации; и запрашиваемую систему, выполненную с возможностью приема описания метаданных объекта устройства, выведенного из блока обработки и переданного от запрашивающей системы,при этом отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохранено и в запрашивающей системе, и в запрашиваемой системе вместе с графикой объекта устройства. Предпочтительно система дополнительно включает в себя второй блок обработки, соединенный с запрашивающей системой и запрашиваемой системой, и выполнена с возможностью выражения типа объекта устройства в метке XML и описания графики как таковой. Предпочтительно первый блок обработки выполнен с возможностью описывать описание метаданных объекта устройства, соответствующего графике, на G языке как общую информацию, где G язык принимает основные графические элементы, определенные в совместимой SVG. Предпочтительно описание метаданных объекта устройства включает в себя описания определения уровня напряжения, графического примитива, интервала, шрифта, цвета и меню. В способе описания и преобразования графики согласно варианту осуществления изобретения, так как описание метаданных объекта устройства одинаково осуществляют, сохраняют в виде общей информации и затем распределяют по всей системе и так как отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохраняют и в задействующей системе, и в задействуемой системе вместе с графикой объекта устройства, то запрашиваемая система может находить соответствующий графический примитив объекта устройства согласно метаданным,поскольку задействующая система передает объект графического примитива, приведенный устройством,задействуемой системе. Способ и система для описания и преобразования графики согласно варианту осуществления изобретения описывают и выражают основные графические элементы на основе совместимого стандарта SVG, расширяют описание устройства электропитания в стандарте XML, правильно выражают полное описание атрибутов устройства электропитания в общем формате графического обмена системы электропитания и улучшают эффективность выражения для характеристики устройства электропитания. Способ описания и обмена графики согласно изобретению может решить проблему информации, изолировавшей участок из-за несовместимости форматов графических данных между системами распределения электроэнергии, и заложить прочную основу данных для внутренней связи между одноранговыми системами распределения, а также высшими и низшими системами распределения. Краткое описание чертежей На чертежах изображено: фиг. 1 - блок-схема последовательности операций преобразования стандартного файла SVG в частный графический формат, требуемый для целевой системы в предшествующем уровне техники; фиг. 2 - блок-схема последовательности операций способа для описания и преобразования графики согласно варианту осуществления изобретения; фиг. 3 - структурная схема системы для описания и преобразования графики согласно варианту осуществления изобретения. Подробное описание изобретения Изобретение обеспечивает способ и систему для описания и преобразования графики, чтобы полностью описать атрибуты устройства электропитания в общем формате графического обмена системы электропитания, описанном на основе стандарта XML, и улучшить эффективность выражения для характеристики устройства электропитания, чтобы посредством этого обмениваться информацией устройства электропитания и графикой электропитания между разными системами. В техническом решении согласно изобретению информация устройства электропитания и графика электропитания могут обмениваться между разными системами, производствами и системами распределения электроэнергии, чтобы полностью решить проблему информации, изолировавшей участок из-за отсутствия обмена данными между разнородными системами, и реализовать совместное использование данных и внутреннюю связь между одноранговыми системами, а также высшими и низшими системами. Новый и эффективный язык описания графики, подходящий для систем электропитания, т.е. G язык, предложен для решения вышеизложенных недостатков общего формата графического обмена системы электропитания, описанного на основе SVG, вмещает единовременную эксплуатацию и совместное использование во всей сети графических данных между системами распределения электроэнергии и правильно реализовывает внутреннюю связь между системами распределения электроэнергии.G язык обычно включает в себя две категории, одна из которых является общей информацией системы, включающей в себя определение уровня напряжения, графический примитив, интервал, меню и т.д., как описание метаданных устройства электропитания, которое будет совместно использовано во всей системе. Другая категория является графическим описанием конкретной электростанции, для которой графический примитив и интервал совместно используют для отображения посредством задействования чужого файла на G языке, таким образом в значительной степени уменьшая количество обмениваемых данных графического файла. Также G язык является обычным текстовым языком на основе разметки в соответствии со стандартом XML, и возможно взаимное преобразование между G языком и(1) Подробное описание дается относительно общего способа соединения графического объекта и доменных данных, которыми будут обмениваться отдельно.(2) Тип устройства электропитания выражен непосредственно в метке XML.(3) Поддержан обмен графического объекта без связи с доменными данными, например чистого(4) Обмен сложного объекта поддерживает ссылку на горячую точку, присваивание имени и меню,кривую и гистограмму, голос, изображение и анимацию и событие.(5) Поддержаны различные формы выражения доменного объекта в той же или другой графике.(6) Поддержано использование графической топологии для описания отношения топологий без какой-либо доменной модели топологии.(7) Графические объекты, расположенные в слоях или иначе, поддержаны для отображения или скрытия некоторой информации на основе масштабируемого уровня и/или аспекта, представляющего интерес для пользователя.(8) Существует две категории графических файлов: одна категория является файлом для описания графики как таковой, а другая является описанием общей части, включающей в себя графический примитив, интервал, шрифт, цвет и т.д., в системе.G язык с вышеизложенными признаками может полностью решить недостатки общего формата графического обмена системы электропитания, описанного на основе SVG. На основе обучения и наследования опыта общего формата графического обмена системы электропитания, описанного на основе SVG, G язык описывает и выражает основной графический элемент с совместимым с SVG стандартом, расширяет описание устройства электропитания в стандарте XML. G язык, расширенный для системы электропитания, принимает гибкие и избыточные графические элементы выражения в совместимом с SVG стандарте для образования основы описательной графики электрического устройства системы электропитания, таким образом соответствуя международному стандарту для определения основного графического элемента и международному направлению разработки программного обеспечения, а также учитывая положение Китая и удовлетворяя требования системы распределения электроэнергии в энергетике Китая. Спецификация G языка является иерархической следующим образом: Спецификация G языка определена особо следующим образом.(1) Символы определены следующим образом: Отмечено, что вышеупомянутые символы являются символами DBC случая на английском языке.(2) Определения основных графических элементов.G язык принимает основные графические элементы, определенные совместимой SVG, и имена атрибутов этих графических элементов состоят из строчных букв.(3) Определение признака устройства системы электропитания. А. Уровень напряжения и цвет. Цвета электрической сети и устройства электропитания определяют одинаково уровнем напряжения и в G языке цвет уровня напряжения определяют в головном файле и приводят непосредственно со ссылкой на имя уровня напряжения, например "kv500" представляет "красный" со значением RGB(255,0,0). Определенный цвет обычно относится к цвету для линии контура графики системы электропитания и цвету, которым замкнутая графика заполнена. Цвет текста в отображении может соответствовать цвету уровня напряжения соответствующего устройства или принимать одинаковый цвет согласно использованию, например, все статические тексты имеют цвет "оранжевый" и все динамические тексты имеют цвет "зеленый". В. Графический элемент устройства электропитания. Для элементов графический примитив типично используют с требуемыми параметрами графических атрибутов, включающих в себя х, у, w, h, tr и href, где х, у, w и h характеризуют размер прямоугольной области графики, tr, включающий в себя Rotate, Scale, Translate и Skew, характеризующие поворот,-5 021257 масштабирование, трансляцию и наклон исходной графики в этой прямоугольной области.G язык связывают с доменными данными посредством метаданных с соответствующими элементами, включающими в себя ID и имя.ID информация устройства на G языке представляет ссылку на информацию ресурса устройства, иID соответствует rdf:ID устройства в модели CIM/XML и имеет по умолчанию ноль. Информация ссылки устройства на G языке представляет ссылку на информацию ресурса устройства, и ID соответствует rdf:ID узла соединения в модели CIM/XML и имеет по умолчанию ноль.ID информация измерения на G языке представляет ссылку на информацию ресурса измерения, иID соответствует rdf:ID измерения в модели CIM/XML и имеет по умолчанию ноль. Конкретные определения графических элементов устройства в электрической сети могут относиться к "графическому описательному языку для системы электропитания - спецификации G языка". Последовательность операций редактирования и задействования графических данных электропитания на G языке является следующей. Ссылка выполнена на фиг. 2, иллюстрирующую блок-схему последовательности операций первого варианта осуществления способа описания и преобразования графики согласно изобретению. Способ описания и преобразования графики согласно первому варианту осуществления изобретения включает в себя следующие этапы:S110: прием запрашиваемой системой запроса от запрашивающей системы на получение графики;S120: осуществление запрашиваемой системой описания метаданных объекта устройства, соответствующего графике, чтобы сохранить как общую информацию. Описание метаданных осуществляют для объекта устройства, соответствующего графике, тип устройства выражают в метке XML, описание метаданных сохраняют в виде общей информации и описывают графику как таковую. Описание метаданных объекта устройства включает в себя описания определения уровня напряжения, графического примитива, интервала, шрифта, цвета, меню и т.д. В особенности, описание метаданных осуществляют для объекта устройства, соответствующего графике, на G языке в виде общей информации. G язык принимает основные графические элементы, определенные совместимой SVG;S130: передача запрашиваемой системой описания метаданных объекта устройства запрашивающей системе. Описание метаданных объекта устройства и описание графики как таковой передают запрашиваемой системе, в которой отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохраняют вместе с графикой объекта устройства. Отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохраняют и в запрашивающей системе, и в запрашиваемой системе вместе с графикой объекта устройства. В способе описания и преобразования графики согласно варианту осуществления изобретения, так как осуществляют описание метаданных объекта устройства, соответствующего графике, в виде общей информации, и описание метаданных объекта устройства передают запрашиваемой системе, и так как отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохраняют и в запрашивающей системе, и в запрашиваемой системе вместе с графикой объекта устройства, то запрашиваемая система может находить соответствующую графику объекта устройства согласно метаданным, поскольку запрашивающая система передает метаданные устройства запрашиваемой системе. Способ описания и преобразования графики согласно изобретению может решить проблему информации, изолировавшей участок из-за несовместимости форматов графических данных между системами распределения электроэнергии, и заложить прочную основу данных для внутренней связи данных между одноранговыми системами распределения, а также высшими и низшими системами распределения. Запрашивающая система является, в частности, системой распределения электроэнергии энергетической компанией или электростанцией. Запрашиваемая система является, в частности, системой распределения электроэнергии энергетической компанией или электростанцией, идентичной или отличной от запрашивающей системы. Способ описания и преобразования графики согласно изобретению может обмениваться информацией устройства электропитания и графикой электропитания между разными системами, производствами и системами распределения электроэнергии, полностью решить проблему информации, изолировавшей участок из-за отсутствия обмена данными между разнородными системами, и правильно реализовать совместное использование данных и внутреннюю связь между одноранговыми системами, а также высшими и низшими системами. Ссылка выполнена на фиг. 3, иллюстрирующую структурную схему системы для описания и преобразования графики согласно варианту осуществления изобретения. Система для описания и преобразования графики согласно варианту осуществления изобретения включает в себя запрашивающую систему 1, выполненную с возможностью приема запроса от запрашиваемой системы на получение графики; первый блок 2 обработки, выполненный с возможностью осуществления описания метаданных объекта устройства в графике в виде общей информации; запрашиваемую систему 3, выполненную с возможностью приема описания метаданных объекта устройства, выведенного из блока обработки и переданного от запрашивающей системы 1. Отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохранено в запрашивающей системе 1 и запрашиваемой системе 3 вместе с графикой объекта устройства. Система может дополнительно включать в себя второй блок обработки (не показано), соединенный с запрашивающей системой 1 и запрашиваемой системой 3. Второй блок обработки выполнен с возможностью выражения типа объекта устройства в меткеXML и описания графики как таковой. Первый блок 2 обработки осуществляет описание метаданных объекта устройства, соответствующего графике, в виде общей информации на G языке, в котором принимают основные графические элементы, определенные в совместимой SVG. Описание метаданных объекта устройства включает в себя описания определения уровня напряжения, графического примитива, интервала, шрифта, цвета и меню. В системе для описания и преобразования графики согласно варианту осуществления изобретения,так как первый блок 2 обработки может осуществлять описание метаданных объекта устройства, соответствующего графике, в виде общей информации и передавать описание метаданных объекта устройства запрашивающей системе 1, и так как отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохранено и в запрашивающей системе 1, и в запрашиваемой системе 3 вместе с графикой объекта устройства, то запрашиваемая система 3 может находить соответствующую графику объекта устройства согласно метаданным, поскольку запрашивающая система 1 передает метаданные устройства запрашиваемой системе 3. Способ для описания и преобразования графики согласно изобретению может решить проблему информации, изолировавшей участок изза несовместимости форматов графических данных между системами распределения электроэнергии, и заложить прочную основу данных для внутренней связи данных между одноранговыми системами распределения, а также высшими и низшими системами распределения. Запрашивающая система 1 является, в частности, системой распределения электроэнергии энергетической компанией или электростанцией. Запрашиваемая система 3 является, в частности, системой распределения электроэнергии энергетической компанией или электростанцией, идентичной или отличной от запрашивающей системы. Система описания и преобразования графики согласно изобретению может обмениваться информацией устройства электропитания и графикой электропитания между разными системами, производствами и системами распределения электроэнергии, полностью решить проблему информации, изолировавшей участок из-за отсутствия обмена данными между разнородными системами, и правильно реализовать совместное использование данных и внутреннюю связь между одноранговыми системами, а также высшими и низшими системами. Вышеприведенные описания являются только иллюстративными для предпочтительных вариантов осуществления изобретения, и следует отметить, что обычные специалисты в данной области техники могут дополнительно выполнять модификации и изменения, не отступая от основного содержания изобретения, и эти модификации и изменения также должны быть истолкованы как подпадающие под заявленный объем изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ описания и преобразования графики, отличающийся тем, что содержит этапы, на которых принимают запрашиваемой системой запрос от запрашивающей системы на получение графики; осуществляют запрашиваемой системой описание метаданных объекта устройства, соответствующего графике, на G языке, чтобы сохранить в виде общей информации, при этом G язык содержит основные графические элементы, определенные в совместимом SVG формате (формат масштабируемой векторной графики); и передают запрашиваемой системой описание метаданных объекта устройства запрашивающей системе,при этом отношение соответствия между графикой объекта устройства и описанием метаданных объекта устройства предварительно сохраняют и в запрашивающей системе, и в запрашиваемой системе вместе с графикой объекта устройства. 2. Способ по п.1, в котором осуществление описания метаданных объекта устройства, соответствующего графике, чтобы сохранить в виде общей информации, содержит этап, на котором осуществляют описание метаданных объекта устройства, соответствующего графике, выражают тип объекта устройства в метке XML (расширяемый язык разметки), описывают графику как таковую и сохраняют описание метаданных в виде общей информации. 3. Способ по п.1, в котором описание метаданных объекта устройства содержит описания определения уровня напряжения, графического примитива, интервала, шрифта, цвета и меню. 4. Способ по п.1, в котором запрашивающая система является системой распределения электроэнергии энергетической компанией или электростанцией. 5. Способ по п.1, в котором запрашиваемая система является системой распределения электроэнергии энергетической компанией или электростанцией, идентичной или отличной от запрашивающей системы. 6. Система описания и преобразования графики, отличающаяся тем, что содержит запрашивающую систему, выполненную с возможностью приема запроса от запрашиваемой системы на получение графики; первый блок обработки, выполненный с возможностью осуществления описания метаданных объекта устройства на соответствующем графике G языке и сохранения в виде общей информации, при этомG язык содержит основные графические элементы, определенные в совместимом SVG формате; и запрашиваемую систему, выполненную с возможностью приема описания метаданных объекта устройства, выведенного из первого блока обработки и переданного от запрашивающей системы,при этом запрашивающая система и запрашиваемая система выполнены с возможностью предварительного сохранения соответствующего соотношения (связи) между графикой объекта устройства и описанием метаданных объекта устройства совместно с графикой объекта устройства. 7. Система по п.6, в которой система дополнительно содержит второй блок обработки, соединенный с запрашивающей системой и запрашиваемой системой и выполненный с возможностью выражения типа объекта устройства в метке XML и описания графики как таковой. 8. Система по п.6, в которой первый блок обработки выполнен с возможностью осуществления описания метаданных объекта устройства, указанное описание содержит описания определения уровня напряжения, графического примитива, интервала, шрифта, цвета и меню.
