Способ и устройство для контроля шельфовых загрязнений

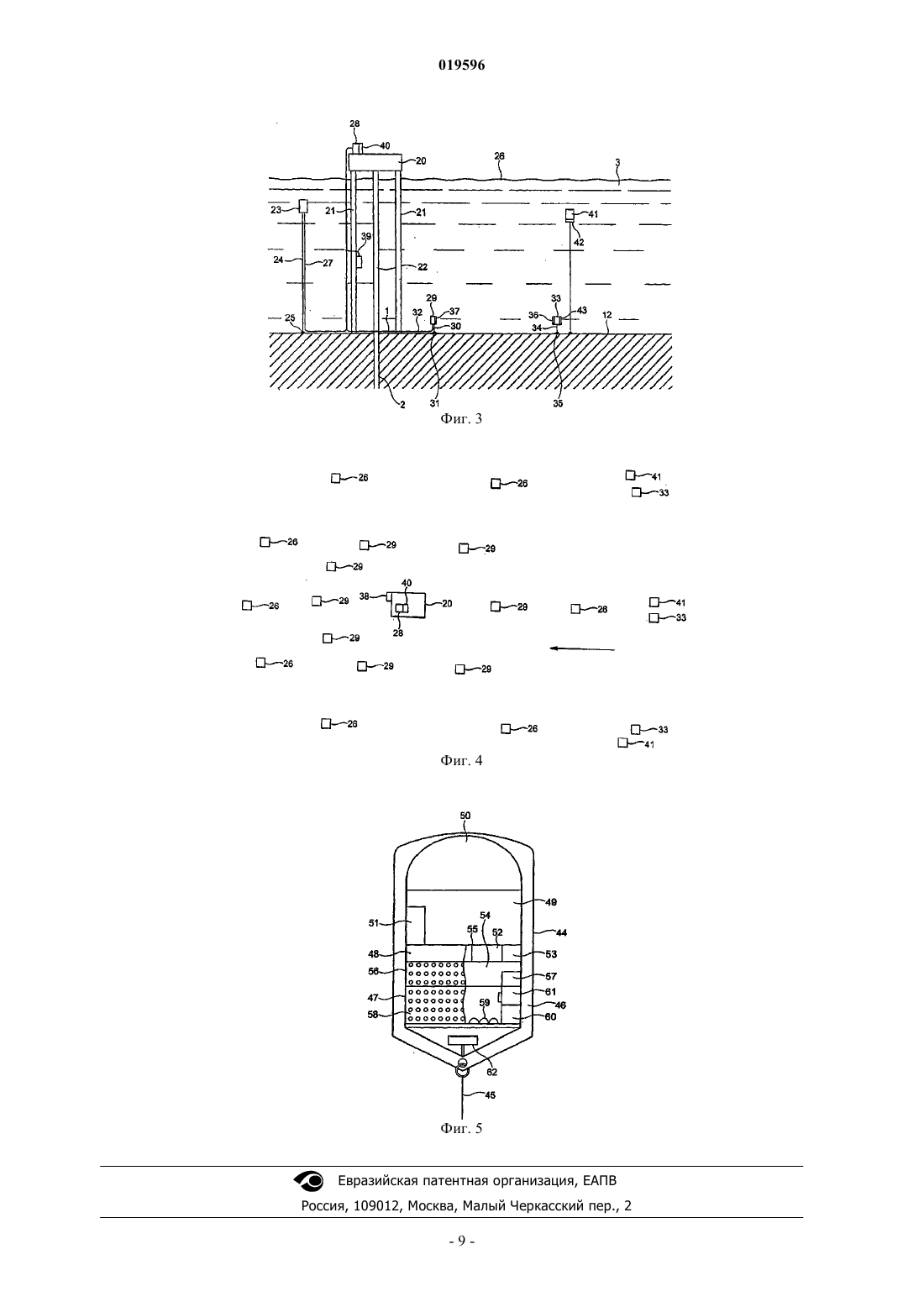

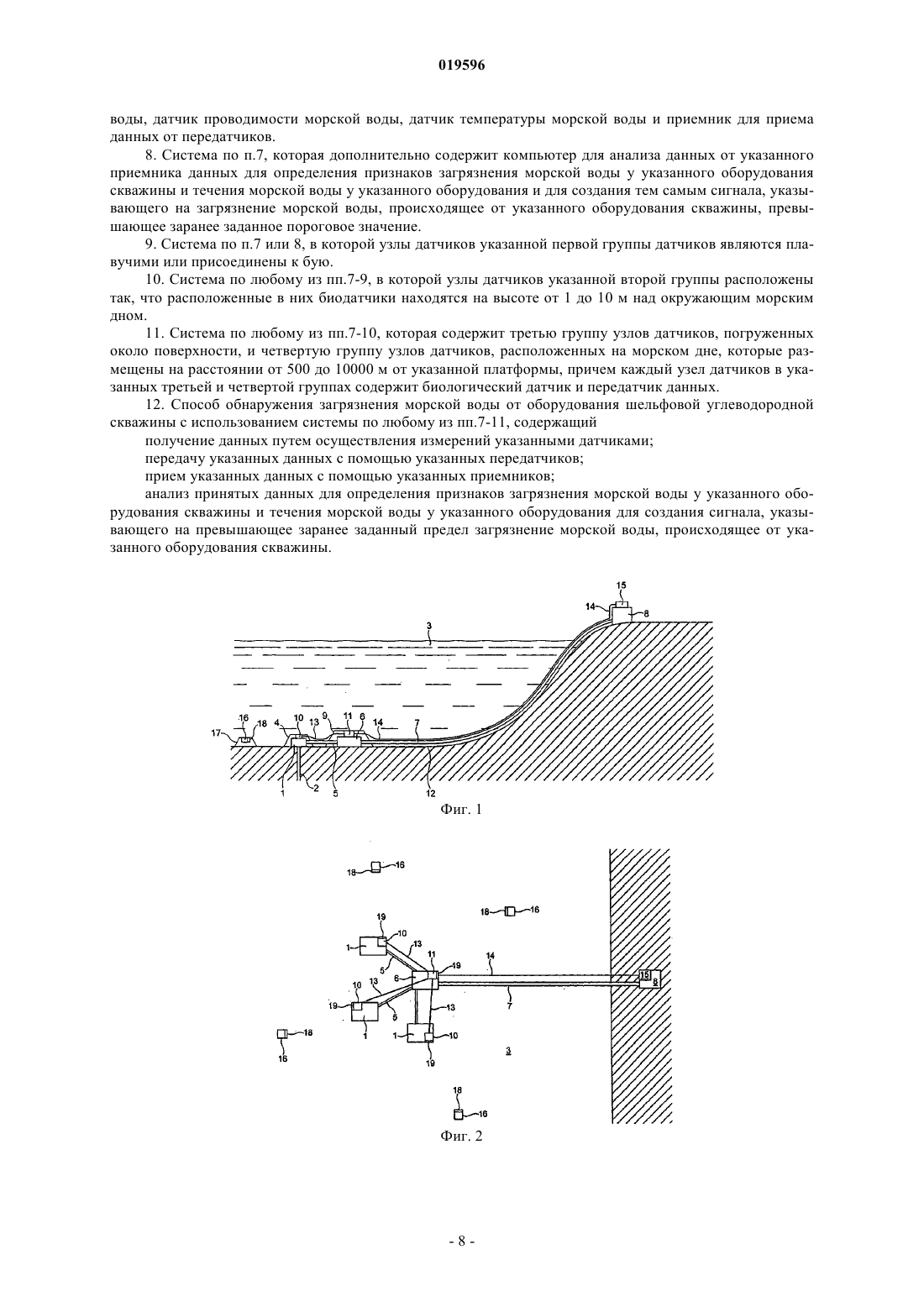

СПОСОБ И УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ШЕЛЬФОВЫХ ЗАГРЯЗНЕНИЙ(71)(73) Заявитель и патентовладелец: БИОТА ГАРД АС (NO) Изобретение предлагает способ обнаружения загрязнения морской воды от оборудования шельфовой углеводородной скважины, содержащего устья (1) скважины на морском дне,присоединенные трубопроводами для переноса углеводородов к примной стороне трубопровода на морском дне, откуда трубопровод для переноса углеводородов ведет к удаленному оборудованию(8) для приема углеводорода, причем каждое указанное устье скважины снабжено защитным покрытием (4), к которому с возможностью снятия присоединен узел датчиков, причем каждый из указанных узлов (10) датчиков содержит биологический датчик и передатчик данных,присоединенные линией передачи данных к указанному удаленному оборудованию, при этом указанное оборудование скважины дополнительно содержит датчик скорости морской воды, датчик проводимости морской воды и датчик температуры, также присоединнные линией передачи данных к указанному удаленному оборудованию, причем данные от указанной линии передачи данных анализируются для определения индикаторов загрязнения морской воды у указанного оборудования скважины и скорости течения морской воды у указанного оборудования скважины и тем самым обеспечения сигнала, указывающего на загрязнение морской воды, происходящее от указанного оборудования скважины, выше заранее заданного предела. Настоящее изобретение относится к способу контроля воды, окружающей шельфовую углеводородную скважину, для обнаружения загрязнений, которые производит эта скважина, и дополнительно к устройству для использования в таком способе. В шельфовом бурении и извлечении углеводородов имеется риск, что вещества, выпущенные в воду, окружающую устье скважины или буровую и/или эксплуатационную платформу, могут достигнуть уровней, при которых морская флора и фауна в окрестности подвергнутся опасности. Выбросы могут быть эксплуатационными или случайными. Таким образом, примеры эксплуатационных выбросов включают промысловые воды на стадии добычи, буровые жидкости и обломки выбуренной породы на стадии бурения. Примеры случайных выбросов включают углеводороды, гидравлические жидкости, буровые жидкости, обломки выбуренной породы и другие химические продукты. Важно, чтобы такие выбросы не вызывали неприемлемое загрязнение воды или другое воздействие на окружающую среду, поэтому, когда происходят неприемлемые выбросы, важно, чтобы оператор скважины принял меры для уменьшения или остановки выхода загрязняющих веществ. Такие меры могут включать в себя остановку буровых работ, прекращение извлечения углеводородов, замену или ремонт оборудования и т.д., причем все такие меры являются дорогостоящими. Поэтому важно, чтобы оператор скважины мог определить не только факт того, что произошло загрязнение, но также источник, природу и степень тяжести загрязнения: таким образом, например, если загрязнение является результатом утечки от проходящих мимо судов, корректирующие действия работника скважины будут неэффективными, а если уровень загрязнения ниже пороговых опасных значений, то корректирующие действия могут пока и не потребоваться. Контроль загрязнения водных масс широко известен; тем не менее, предшествующий уровень техники в основном относится к контролю потока пресной воды, контролю сброса сточных вод от заводов и общему контролю шельфовых вод. Мало внимания уделялось эффективному контролю морской воды,окружающей шельфовые углеводородные скважины, для обнаружения загрязнения от скважины, скорее,чем загрязнения в околоскважинном пространстве. Поэтому существует необходимость в системах контроля, полезных в этом отношении. Было установлено, что контроль загрязнения морской воды углеводородными скважинами лучше всего поддается воздействию комбинации химических, физических и биологических датчиков, расположенных вокруг скважины на морском дне, и где имеется платформа на поверхности моря, еще одна такая комбинация расположена вокруг поверхностной конструкции, погруженной в воду, но вблизи поверхности. Для некоторых конкретных эксплуатационных выбросов также желательно, чтобы такие датчики были размещены на глубинах, подходящих для контроля ожидаемых шлейфов выбросов в водной массе. Следовательно, с точки зрения одного аспекта настоящее изобретение предусматривает способ обнаружения загрязнения морской воды от оборудования шельфовой углеводородной скважины, содержащего устья скважины на морском дне, присоединенные трубопроводами для транспортировки углеводородов к примному узлу магистрального трубопровода на морском дне, например к его концевому модулю, от которого он идет к удаленному оборудованию для приема углеводородов, причем каждое указанное устье скважины снабжено защитным покрытием, например защитным сооружением от траловых сетей для устьев скважины, к которому присоединен с возможностью отсоединения узел датчиков, причем каждый из указанных узлов датчиков содержит биологический датчик и передатчик данных, присоединенные линией передачи данных к указанному удаленному оборудованию, причем указанное оборудование скважины дополнительно содержит датчик скорости морской воды, датчик проводимости морской воды и датчик температуры, также присоединнные линией передачи данных к указанному удаленному оборудованию, причем данные от указанной линии передачи данных анализируются для определения признаков загрязнения морской воды у указанного оборудования скважины и скорости течения морской воды у указанного оборудования скважины и, таким образом, обеспечивают сигнал, указывающий на загрязнение морской воды, происходящее от указанного оборудования скважины, выше предварительно установленного предела. С точки зрения другого аспекта настоящее изобретение предлагает устройство для обнаружения загрязнения морской воды от оборудования шельфовой углеводородной скважины, причем указанное устройство содержит присоединенные с возможностью отсоединения узлы датчиков, каждый из которых присоединен у защитного покрытия устья скважины указанного оборудования шельфовой углеводородной скважины и каждый из которых содержит биологический датчик и передатчик данных, присоединенные линией передачи данных к удаленному оборудованию анализа данных (например, к части удаленного оборудования для приема углеводородов, присоединенного трубопроводом к примному концу магистрального трубопровода на морском дне, например к его концевому модулю, у указанного оборудования шельфовой углеводородной скважины), причем указанное устройство также содержит у указанного оборудования шельфовой углеводородной скважины датчик скорости потока морской воды, датчик проводимости морской воды и датчик температуры, также присоединнные линией передачи данных к указанному удаленному оборудованию, причем указанное устройство при желании и предпочтительно дополнительно содержит компьютер, выполненный с возможностью анализа данных от указанной линии передачи данных для определения индикаторов загрязнения морской воды у указанного оборудования скважины и потока морской воды у указанного оборудования скважины, и, таким образом, обеспечивает сигнал, указывающий на загрязнение морской воды, происходящее от указанного оборудования скважины, выше предварительно установленного предела. В особенности предпочтительно, чтобы оборудование скважины также содержало погруженную в воду седиментационную ловушку. В предпочтительном варианте выполнения настоящего изобретения каждый узел датчиков содержит указанный датчик скорости потока морской воды, датчик проводимости морской воды и датчик температуры, также присоединенные линией передачи данных к удаленному оборудованию. В особенно предпочтительном варианте выполнения дополнительный подобный узел датчиков присоединен с возможностью отсоединения к узлу примной стороны трубопровода на морском дне (например, к PLEM). В особенно предпочтительном варианте выполнения по меньшей мере один дополнительный узел датчиков расположен на морском дне, удаленно от оборудования скважины, например на расстоянии 500-1000 м от любого устья скважины, PLEM или трубопровода, в особенности на расстоянии 800-2000 м. Такие "обособленные" узлы датчиков могут предназначаться для определения "фонового" или "контрольного" значения загрязнения и предпочтительно расположены вокруг оборудования скважины (где имеются по меньшей мере три обособленных узла датчиков) или вверх по потоку от оборудования скважины в смысле обыкновенно преобладающего течения на морском дне. Передача данных от обособленных узлов датчиков может происходить посредством линии передачи данных или более предпочтительно акустической передачей от передатчика у обособленного узла датчиков через морскую воду к приемнику, присоединенному к основной линии передачи данных, ведущей от PLEM, при желании через расположенный в промежуточном положении на морском дне приемопередатчик. Акустические передачи данных в предложенном способе предпочтительно прерывистые, например, происходящие с промежутками времени длиной по меньшей мере в 1 и до 24 ч, и предпочтительно происходят на частотах в диапазоне волн, которые совсем не влияют или мало влияют на китов, в частности частоты вне диапазона 1743 кГц, особенно вне диапазона 1-100 кГц. Биодатчики в узлах датчиков предпочтительно приподняты относительно морского дна для уменьшения воздействия нормальных потоков, поднимающих грязь, на морском дне, например на минимальной высоте 1-10 м, в особенности 2-5 м над окружающим морским дном. Нижняя часть биодатчика для этих целей может считаться самой нижней частью биодатчика, в которой содержится контролируемый вид ("индикационный" вид). Датчики оборудования скважины при желании и предпочтительно могут также содержать датчики,выбранные из следующих: акустические датчики (например, гидрофоны); масс-спектрометры; ЯМР-спектрометры; датчики частоты сердцебиений;pH-датчики; датчики давления морской воды; датчики мутности; датчики растворенного кислорода; пассивные приборы для взятия проб; датчики хлорофилла; седиментационные ловушки; конкретно, один или более из последних пяти таких датчиков. Пассивные приборы для взятия проб могут использоваться для обнаружения загрязнения из органических соединений, например ароматических соединений, и обычно работают путем использования полупроницаемой перегородки, которая отделяет морскую воду от растворителя, в котором могут растворяться органические соединения. Растворитель может быть извлечен и проанализирован во время периодической замены датчиков или более предпочтительно может быть включено спектрометрическое устройство, которое может анализировать растворитель на содержание органических соединений in situ,например инфракрасный спектрофотометр. Датчик хлорофилла может быть спектрофлуориметром и служит для обнаружения изменений в флоре водной массы, окружающей датчик, например изменения в водорослевом содержимом. Биодатчик может представлять собой один или несколько известных биодатчиков, работающих путем обнаружения воздействия изменений в морской воде на выбранный биологический вид, индикаторный вид, который обычно представляют рыбы или крупные беспозвоночные (например, устрицы, ракообразные, морские ежи (например, иглокожие), моллюски и рыбы, в особенности биофильтраторы, а конкретно мидии, моллюски и морские гребешки), например изменения в дыхании, пульсе (или сердечном ритме), движении жабр, плотности популяции, темпе роста, работе сифонообразной трубочки, движение мидий (например, закрытие и открытие) и т.д. Для этой цели биодатчики в общем случае содержат устройство оптической регистрации, например видеокамеру, и также, по желанию, источники света, на-2 019596 пример лазеры. Известно, что такое воздействие коррелируется с изменениями в химической и физической среде. Индикаторный вид предпочтительно адаптирован к нормальной (т.е. незагрязненной) среде в месте,где размещен биодатчик, принимая во внимание параметры, включающие глубину, температуру, солность, содержание биомассы в окружающей воде и т.д, и чувствителен к видам загрязнения, возможным в случае нарушения нормальной работы оборудования скважины. Типичные примеры включают фильтрующие крупные беспозвоночные, такие как мидии, моллюски, морские гребешки и устрицы. Использование таких индикаторных видов в биомониторинге обсуждается, например, в патенте США 6119630 (Lobsiger), патенте США 6058763 (Shedd), патенте США 5798222 (Goix) и патенте Франции 2713778 (Pennec), а также обсуждается AI-Arbai и другими в "Environmental Toxicology andChemistry" 24: 1968-1978 (2005) и Gruber и другими в "Water, Air and Soil Pollution" 15: 421-481 (1981),содержание которых включено в настоящее описание посредством ссылки. В работе в соответствии с изобретением предпочтительно используются двустворчатые, а именно ракушки, моллюски и морские гребешки. Индикаторный вид размещен в биодатчике таким образом, что он контактирует с морской водой в месте расположения датчика, но удерживается внутри датчика, например посредством использования клетки с перфорированной или сеточной стенкой. Обычно контроль ведется для обнаружения движения индикаторного вида внутри датчика (например, открытие или закрытие двустворчатых ракушек), или локальных вариаций движения воды внутри датчика, или локальных изменений в мутности воды, или излучения или отражения индикаторным видом света или звука. Все такие измерения могут быть откалиброваны с помощью эквивалентных измерений для того же индикаторного вида при различных физическо-химических условиях (например, температуре, давлении,солности, содержании микробов, содержании осадков, интенсивности света и т.д.) с рядом различных содержимых загрязняющих веществ и времени экспозиции загрязняющему веществу. Таким образом,сигналы от биодатчиков могут быть проанализированы для определения вероятности наличия конкретных загрязняющих веществ и определения того, имеет ли загрязняющее вещество недопустимо высокий уровень. Выполнение калибровки облегчается многопараметрическим анализом или анализом основных компонентов, который может использоваться для создания прогнозной матрицы, которая может быть применена к данным, полученным от узлов датчиков. Некоторые контролируемые параметры индикаторного вида, например рост, клапанный промежуток, частота сердцебиений и т.д., могут быть использованы в существующих моделях окружающей среды, таких как DREAM (зависящая от дозы оценка риска для окружающей среды), которые уже используются в нефтегазовой промышленности. Таким образом, ввод данных с использованием способов настоящего изобретения может быть применен для повышения надежности и точности результатов таких моделей. Хотя и возможно осуществление непрерывного контроля в реальном времени в соответствии с изобретением, он не всегда будет необходим и вместо этого может осуществляться выборка данных с промежутками, например от 1 до 48 ч, при желании со сбором и усреднением данных между временами выборки. Тем не менее, желательно, чтобы узлы датчиков были выполнены с возможностью игнорирования временных промежутков выборки данных в случае, если зарегистрированные значения изучаемых параметров выйдут за предел "нормального диапазона рабочих режимов", т.е. для того, чтобы утечки могли быть обнаружены и устранены в кратчайшие сроки. Данные от узлов датчиков могут, таким образом, использоваться для вычисления индикатора загрязнения от биодатчиков и для определения того, является ли причина внешней по отношению к оборудованию скважины (например, путем сравнения с обособленными датчиками и путем сравнения биодатчиков между собой, принимая во внимание скорость морской воды (т.е. скорость и направление в горизонтальной плоскости) и корректировки с поправкой на температуру, давление, соленость (определяемая из вычисленной проводимости), нестационарный режим биомассы (определяемый из вычисленной концентрации хлорофилла) и временную мутность воды (например, из-за чрезмерно высокой турбулентности на морском дне. Там, где внешние факторы невозможно исключить, данные от пассивных пробных датчиков могут быть использованы для увеличения степени достоверности индикации загрязнения и, если это необходимо, биодатчики могут быть подняты из скважины, например, используя подводные аппараты, такие какAUV (автономный подводный аппарат) и ROV (подводный аппарат дистанционного управления), для того, чтобы могла быть проведена аутопсия, биопсия или другие анализы. Вместе это может дать быстрое подтверждение того, что произошло или имеет место загрязнение, превышающее заранее заданный порог и приписывается ли оно работе оборудования скважины. Это дает возможность оператору скважины принять корректировочные меры с минимальной задержкой, например, путем остановки или замедления добычи углеводородов в одном или большем количестве устьев скважины, ремонта оборудования устья скважины, ответственного за утечку и т.д. В альтернативном варианте изобретение также подходит для контроля работы оборудования шель-3 019596 фовой углеводородной скважины, которое содержит надводную (т.е. на поверхности моря) платформу,например плавучую или стационарную буровую и/или эксплуатационную платформу. Тем не менее, в этом случае требуются две группы узлов датчиков, одна на морском дне и одна погруженная в воду, но вблизи поверхности моря. С точки зрения этого аспекта изобретение предлагает способ обнаружения загрязнения морской воды от оборудования шельфовой углеводородной скважины, содержащего буровую и/или эксплуатационную платформу на поверхности моря (или комбинацию таких платформ), соединенную с устьем скважины на морском дне, причем первые по меньшей мере три погруженных в воду узла датчиков расположены вокруг указанной платформы на глубине от 15 до 50 м и на расстоянии от 50 до 500 м, а вторые по меньшей мере три узла датчиков расположены на морском дне вокруг указанного устья скважины на расстоянии от 50 до 500 м, причем каждый узел датчиков содержит биологический датчик и передатчик данных, а указанное оборудование скважины дополнительно содержит погруженную в воду седиментационную ловушку, датчик скорости морской воды, датчик проводимости морской воды, датчик температуры морской воды и приемник данных, выполненный с возможностью принятия данных от указанных передатчиков способом, причем данные из указанного приемника анализируют для определения индикации загрязнения морской воды у указанного оборудования скважины и течения морской воды у указанного оборудования скважины и, таким образом, обеспечивают сигнал, указывающий на загрязнение морской воды, происходящее от указанного оборудования скважины и превышающее заранее заданное пороговое значение. С точки зрения еще одного аспекта настоящее изобретение также предлагает устройство для обнаружения загрязнения морской воды от оборудования шельфовой углеводородной скважины, содержащего буровую и/или эксплуатационную платформу (или комбинацию таких платформ) на поверхности моря, соединенную с устьем скважины на морском дне, причем указанное устройство содержит первую группу по меньшей мере из трех узлов датчиков, погруженных в воду вокруг указанной платформы на глубине от 15 до 50 м и на расстоянии от 50 до 500 м, и вторую группу по меньшей мере из трех узлов датчиков, расположенных на морском дне вокруг указанного устья скважины на расстоянии от 50 до 500 м, причем каждый из указанных узлов датчиков содержит биологический датчик и передатчик данных; указанное устройство дополнительно содержит погруженную в воду седиментационную ловушку,датчик скорости морской воды, датчик проводимости морской воды, датчик температуры морской воды и приемник данных, выполненный с возможностью приема данных от передатчиков; указанное устройство при желании и предпочтительно дополнительно содержит компьютер, выполненный с возможностью анализа данных от указанного приемника данных для определения индикатора загрязнения морской воды у указанного оборудования скважины и, таким образом, обеспечения сигнала, указывающего на загрязнение морской воды, происходящее от указанного оборудования скважины и превышающее заранее заданное пороговое значение. Предпочтительно узлы датчиков первой группы являются плавучими или присоединены к бую и соединены с крепежным устройством на морском дне, например гибким кабелем, так, чтобы при всех предсказуемых погодных условиях и условиях морского течения они оставались на расстоянии не менее чем 50 м от ближайшей части платформы или ее соединения с морским дном, и так, чтобы за исключением экстремальных погодных условий и условий морского течения они оставались на расстоянии не более чем 600 м от этих ближайших частей. Узлы погружены в воду, т.е. ни одна их часть, включая присоединенные части, не находится на или над уровнем моря, за исключением штормовых условий, например при ветре ураганной силы в 8 баллов или больше по шкале Бофорта. Как правило, крепление является таким, что в условиях штиля все части находятся на глубине по меньшей мере 15 м под поверхностью моря, а основание биодатчика расположено не более чем 50 м под поверхностью моря. Предпочтительно узлы датчиков второй группы расположены так, что биодатчики находятся на высоте от 1 до 10 м, в особенности от 2 до 5 м над окружающим морским дном. Они могут быть закреплены, например установлены на неподвижной основе, или, как альтернатива, они также могут быть плавучими или поддерживаться буями и привязаны к зафиксированному крепежному устройству. Предпочтительно эти узлы датчиков расположены на расстоянии от 50 до 500 м от ближайшей опоры платформы,устья скважины или трубопровода на морском дне. Дальнейшие узлы датчиков на морском дне, "внутренние", при желании могут быть расположены между устьями скважин или внутри области, обозначенной тремя или более устьями скважин. Предпочтительно каждая из этих двух групп содержит по меньшей мере по 4, в особенности по меньшей мере 6, например до 30 узлов датчиков, отстоящих друг от друга не более чем на 100 от центральной вертикальной оси, например оси, проходящей через платформу, устье скважины или куст скважин. Размещение датчиков может быть неравномерным, например узлы датчиков могут быть больше сконцентрированы вниз по течению, чем вверх по течению (по отношению к доминирующему направлению течения) от платформы или соответственно устья(ев) скважины. Помимо первой и второй групп узлов датчиков и любых внутренних узлов датчиков предпочтительным является наличие внешних погруженных в воду, но недалеко от поверхности, узлов датчиков и внешних узлов датчиков на морском дне, например на расстоянии от 500 до 10000 м, в особенности от 800 до 2000 м, также для обеспечения фоновых или контрольных значений загрязнения. Эти узлы также могут быть расположены вокруг платформы или устья(ев) скважины или вверх по течению, как обсуждалось ранее. Дополнительные узлы датчиков, "платформенные узлы датчиков", при желании могут быть размещены на опорах неподвижной платформы, соединяющих морское дно и платформу. В этом случае такие платформенные узлы датчиков могут содержать только физические и/или химические датчики, например датчики скорости морской воды. В этом случае скорость снова может быть приближенно выражена через горизонтальный расход воды и скорость горизонтального потока. Там, где узлы датчиков на морском дне могут быть присоединены к существующим подводным конструкциям или расположены внутри них, это является, как правило, предпочтительным, поскольку нет необходимости снабжать такие датчики защитными конструкциями от тралов. Предпочтительно погруженные в воду, но недалеко от поверхности, узлы датчиков содержат датчики скорости морской воды, проводимости морской воды и температуры и, при желании, но предпочтительно, один из или оба датчика давления и хлорофилла. Также могут быть включены дополнительные датчики уже описанных типов. Предпочтительно узлы датчиков на морском дне содержат датчики уже описанных типов для оборудования скважин, не содержащих поверхностных платформ, в особенности седиментационных ловушек. Передача данных от узлов датчиков первой группы и внешних датчиков недалеко от поверхности может осуществляться через линию передачи данных, например электрический провод или оптическое волокно, проходящее, например, от растяжек к морскому дну. Тем не менее, в предпочтительном варианте выполнения передача данных от таких узлов данных осуществляется путем акустической передачи,как обсуждалось выше, по желанию через промежуточные приемопередатчики (также подповерхностные и, например, на буях, привязанных к морскому дну). Использование акустической передачи данных, таким образом, трансформирует группу узлов датчиков/растяжек из потенциального препятствия для установки якоря и других эксплуатационных действий вокруг платформы или установки на дне моря в эффективную систему ориентации координатной сетки, например для средств передвижения, таких какROV (подводные аппараты дистанционного управления) и AUV (автономные подводные аппараты), используемых для этих действий. Передача данных от второй группы узлов датчиков и внутренних и внешних датчиков на морском дне может также осуществляться через линию передачи данных или акустической передачей, как описано выше. Передача данных от закрепленных на платформе узлов датчиков предпочтительно осуществляется через линию передачи данных к платформе. Как правило, предпочтительно везде, где возможно, использовать (например, каскадную) инфраструктуру связи, которая уже имеется для передачи данных от узлов датчиков, в особенности узлов на морском дне, например, оптическое волокно или линии электропередачи. Предпочтительно переданные данные собираются на платформе для анализа там же или для передачи, например, по радио, к удаленному компьютеру, расположенном, например, в береговом сооружении. Предпочтительно узлы датчиков выполнены с возможностью частичного или полного демонтажа,например с использованием ROV (подводные аппараты дистанционного управления) или AUV (автономные подводные аппараты), для замены датчиков, например для анализа в удаленном местоположении, как обсуждалось выше. Анализ данных и генерация сигналов/индикации могут подвергаться воздействию аналогично с анализом данных для оборудования скважин без платформ на поверхности воды, как обсуждалось выше. Узлы датчиков, как указано выше, могут содержать акустические датчики, такие как гидрофоны. Такие акустические датчики особенно полезны для обнаружения утечек от подводных конструкций или установок. Следует понимать, что помимо узлов датчиков, которые должны содержать биодатчики в соответствии с предложенными способами, в целом набор узлов датчиков, используемых в этих способах, может включать узлы датчиков, не содержащие биодатчики, например, потому, что они расположены на глубине, на которой сложно поддерживать жизнь индикаторному виду. Предпочтительно уровни загрязнения до начала или в начале осуществления контроля с использованием предложенных способов могут быть измерены и использованы в качестве базисного значения,чтобы работники могли быть предупреждены системой контроля о колебаниях уровня загрязнения относительно базисного значения и, таким образом, чтобы лучше оповещать о случаях загрязнения, происходящих во время контроля. Аналогично, если контроль в соответствии с изобретением выполняется лишь в течение ограниченного периода времени, например во время работы с высокой степенью риска, определение уровней загрязнения до и после периода контроля могут более эффективно определить случаи загрязнения, происходящие во время контроля. Такое определение загрязнения, разумеется, может быть осуществлено посредством индикаторного вида и/или химического анализа на месте или в удаленном месте (например, в лаборатории) и/или путем определения биологического эффекта в таком удаленном месте. Желательно, чтобы данные, собранные согласно предложенным способам, были коррелированы по одним и тем же временным координатам для усовершенствования причинно-следственного анализа. Следует отметить, что под оборудованием скважины здесь подразумевается оборудование, содержащее углеводородную скважину при подготовке, в эксплуатации или в режиме аварийного останова. В особенно предпочтительном варианте выполнения совокупность данных для анализа в соответствии с изобретением включает метеорологические данные, данные о передвижении судов, например данные, предоставляемые анализатору внешним источником, таким как бюро погоды или бюро мониторинга судоходства, или данные, собираемые на шельфовом сооружении с использованием традиционных устройств мониторинга погоды (например, скорости ветра, воздушного давления, влажности, видимости,интенсивности света и т.д.) или устройств для обнаружения судов, например радара. Таким образом,причины колебаний в сигналах датчиков, не относящиеся к работе шельфового сооружения, могут быть легче установлены и частота ложных распознаваний сигнала может быть снижена. Ниже описаны предпочтительные варианты выполнения настоящего изобретения со ссылками на приложенные чертежи, на которых изображено: фиг. 1 - схематический горизонтальный вид первого оборудования скважины, содержащего устройство в соответствии с изобретением; фиг. 2 - схематический вид сверху на оборудование скважины, изображенное на фиг. 1; фиг. 3 - схематический горизонтальный вид на второе оборудование скважины, содержащее устройство в соответствии с изобретением; фиг. 4 - схематический вид сверху на оборудование скважины, изображенное на фиг. 3; фиг. 5 - схематический вид сбоку на узел датчиков, используемый в соответствии с изобретением. Со ссылкой на фиг. 1, видно, что изображено устье 1 углеводородной скважины 2 под поверхностью 3 моря. Устье 1 скважины снабжено защитным кожухом 4 (антитраловым WHPS) для предотвращения повреждений от траловых сетей и подает углеводород в малый трубопровод 5. Малый трубопровод 5 для углеводорода и подобные трубопроводы от нескольких других устьев скважин (не показаны) подают углеводород в концевой модуль 6 магистрального трубопровода, который объединяет поток и подает его в магистральный трубопровод 7, идущий к удаленному береговому приемному оборудованию 8. Модуль 6 также снабжен защитным кожухом 9, а узлы 10 и 11 датчиков установлены внутри кожухов,соответственно, 4 и 9 на минимальной высоте 2 м над морским дном 12. Линии 13 и 14 передачи данных идут от устья скважины и магистрали подводного трубопровода к узлу 15 анализатора данных в береговом оборудовании. На расстоянии 300 м от устья 1 скважины расположен дополнительный узел 16 датчиков, аналогично установленный внутри защитного кожуха 17 и снабженный акустическим передатчиком 18 данных для передачи данных акустическому приемнику 19 на узле 10 датчиков. Со ссылкой на фиг. 2 видно, что изображена группа узлов 10 датчиков в устьях 1 скважины вокруг модуля 6 и дополнительная группа внешних узлов 16 датчиков. На этом чертеже кожухи 4, 9 и 17 не показаны. Со ссылкой на фиг. 3 видно, что изображена стационарная буровая и/или эксплуатационная платформа 20, содержащая опоры 21, ведущие к морскому дну 12. Буровая труба 22 проходит через устье 1 скважины к углеводородной скважине 2. Плавучий погруженный в воду узел 23 датчиков привязан кабелем 24 к донному якорю 25 так, что он расположен на глубине 30 м под поверхностью 26 моря и в 100 м от опор 21. Линия 27 передачи данных ведет от узла 23 датчиков вниз по кабелю 24 через морское дно 12 и вверх по опоре 21 к узлу 28 сбора данных. Узел 29 датчиков на морском дне привязан кабелем 30 к донному якорю 31 так, что он расположен в 2 м над морским дном и в 60 м от опор 21. Линия 32 передачи данных ведет от узла 29 датчиков вниз по кабелю 30 через морское дно 12 и соединяется с линией 27 передачи данных. Внешний узел 33 датчиков привязан кабелем 34 к донному якорю 35 так, что он расположен 2 м над морским дном и в 800 м от опор 21. Внешний узел 33 датчиков обеспечен акустическим передатчиком 36 для передачи данных акустическому приемнику 37 на узле 29 датчиков. Дополнительный узел 38 датчиков присоединен к опоре 21 и снабжен линией 39 передачи данных,соединяющейся с линией 27 передачи данных. Плавучий внешний узел 41 датчиков привязан близко к поверхности, как и узел 23 датчиков, но в 800 м от опоры 21. Этот узел датчиков снабжен акустическим передатчиком 42, который передает данные акустическому приемнику 43 на внешнем узле 38 датчиков, расположенном на морском дне. Данные, собранные узлом 28 сбора данных, передаются радиопередатчиком 40 удаленному анализатору данных (не показан). Со ссылкой на фиг. 4 видно, что изображен вид сверху на буровую и/или эксплуатационную платформу 20, первую группу погруженных в воду близко к поверхности узлов 26 датчиков, вторую группу узлов датчиков 29 на морском дне, внешних погруженных в воду близко к поверхности узлов 41 датчи-6 019596 ков и внешних узлов 33 датчиков на морском дне. Стрелка указывает "нормальное" направление течения морской воды. На фиг. 5 изображен узел 44 датчиков, присоединенный к морскому дну кабелем 45 и содержащий раму 46, содержащую четыре отсека 47, 48, 49 и 50. Отсек 50 представляет собой герметичную газосодержащую цистерну плавучести. Отсек 49 представляет собой герметичный узел, содержащий приемник данных (не показан), и акустический передатчик 51 данных на своей внешней стороне. Отсек 48 (показанный частично в разрезе) представляет собой цистерну с двумя отсеками, выполненную с возможностью отсоединения, в которой верхний герметичный отсек 52 наполнен органическим растворителем,содержит инфракрасный спектрофотометр 53 и отделен от нижнего отсека 54 полупроницаемой перегородкой 55, через которую могут проходить органические соединения. Нижний отсек 54 содержит перфорированную внешнюю стенку 56 и содержит датчик 57 температуры. Отсек 47 (также показанный частично в разрезе) также выполнен с возможностью отсоединения,имеет перфорированную внешнюю стенку 58 и содержит мидии 59 в качестве контролируемого индикаторного вида. Мидии освещаются источником 60 света и контролируются видеокамерой 61. В качестве альтернативы отсеки могут быть расположены так, чтобы образцы индикаторного вида или образцы от пассивных приборов для взятия проб могли быть взяты в то время, как отсеки остаются на месте. Под отсеком 47 установлен датчик 62 потока, выполненный с возможностью свободного вращения вокруг вертикальной оси и обеспеченный компасом на твердотельных элементах (не показан) так, чтобы направление течения также могло быть измерено. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для подводной разведки или добычи, содержащая оборудование шельфовой углеводородной скважины и устройство для обнаружения загрязнения морской воды от указанного оборудования,содержащее узлы датчиков, каждый из которых съемно установлен у защитного покрытия устья скважины указанного оборудования и содержит биологический датчик и передатчик данных, связанный линией передачи данных с удаленным оборудованием анализа данных, причем указанное устройство вблизи указанного оборудования шельфовой углеводородной скважины содержит также датчик скорости потока морской воды, датчик проводимости морской воды и датчик температуры, связанные линией передачи данных с указанным удаленным оборудованием. 2. Система по п.1, которая дополнительно содержит компьютер для анализа данных от указанной линии передачи данных для определения признаков загрязнения морской воды у указанного оборудования скважины и течения морской воды у указанного оборудования скважины и для создания тем самым сигнала, указывающего на загрязнение морской воды, происходящее от указанного оборудования скважины, выше заранее заданного предела. 3. Система по п.1 или 2, в которой каждый из указанных узлов датчиков содержит датчик скорости морской воды, датчик проводимости морской воды и датчик температуры, связанные линией передачи данных с указанным удаленным оборудованием. 4. Система по любому из пп.1-3, которая дополнительно содержит узел датчиков, съемно прикрепленный к узлу примной стороны трубопровода указанного оборудования скважины, расположенному на морском дне. 5. Система по любому из пп.1-4, которая дополнительно содержит по меньшей мере один узел датчиков, расположенный на морском дне на расстоянии 500-1000 м от любого устья скважины, трубопровода указанного оборудования или концевого модуля магистрального трубопровода. 6. Способ обнаружения загрязнения морской воды от оборудования шельфовой углеводородной скважины с использованием системы по любому из пп.1-5, содержащий получение данных путем осуществления измерений указанными датчиками; передачу указанных данных к указанному удаленному оборудованию и анализ указанных данных в указанном удаленном оборудовании для определения признаков загрязнения морской воды у указанного оборудования скважины и течения морской воды у указанного оборудования скважины для создания сигнала, указывающего на превышающее заранее заданный предел загрязнение морской воды, происходящее от указанного оборудования скважины. 7. Система для подводной разведки или добычи, содержащая оборудование шельфовой углеводородной скважины, содержащее расположенную на поверхности моря буровую или эксплуатационную платформу, соединенную с расположенным на морском дне устьем скважины, и устройство для обнаружения загрязнения морской воды от указанного оборудования, содержащее первую группу по меньшей мере из трех узлов датчиков, погруженных в воду вокруг указанной платформы на глубине от 15 до 50 м и на расстоянии от 50 до 500 м, и вторую группу по меньшей мере из трех узлов датчиков, расположенных на морском дне вокруг указанного устья скважины на расстоянии от 50 до 500 м, причем каждый из указанных узлов датчиков содержит биологический датчик и передатчик данных, при этом указанное устройство содержит также погруженную в воду седиментационную ловушку, датчик скорости морской воды, датчик проводимости морской воды, датчик температуры морской воды и приемник для приема данных от передатчиков. 8. Система по п.7, которая дополнительно содержит компьютер для анализа данных от указанного приемника данных для определения признаков загрязнения морской воды у указанного оборудования скважины и течения морской воды у указанного оборудования и для создания тем самым сигнала, указывающего на загрязнение морской воды, происходящее от указанного оборудования скважины, превышающее заранее заданное пороговое значение. 9. Система по п.7 или 8, в которой узлы датчиков указанной первой группы датчиков являются плавучими или присоединены к бую. 10. Система по любому из пп.7-9, в которой узлы датчиков указанной второй группы расположены так, что расположенные в них биодатчики находятся на высоте от 1 до 10 м над окружающим морским дном. 11. Система по любому из пп.7-10, которая содержит третью группу узлов датчиков, погруженных около поверхности, и четвертую группу узлов датчиков, расположенных на морском дне, которые размещены на расстоянии от 500 до 10000 м от указанной платформы, причем каждый узел датчиков в указанных третьей и четвертой группах содержит биологический датчик и передатчик данных. 12. Способ обнаружения загрязнения морской воды от оборудования шельфовой углеводородной скважины с использованием системы по любому из пп.7-11, содержащий получение данных путем осуществления измерений указанными датчиками; передачу указанных данных с помощью указанных передатчиков; прием указанных данных с помощью указанных приемников; анализ принятых данных для определения признаков загрязнения морской воды у указанного оборудования скважины и течения морской воды у указанного оборудования для создания сигнала, указывающего на превышающее заранее заданный предел загрязнение морской воды, происходящее от указанного оборудования скважины.
