Устройство для заполнения контейнеров сжимаемого типа

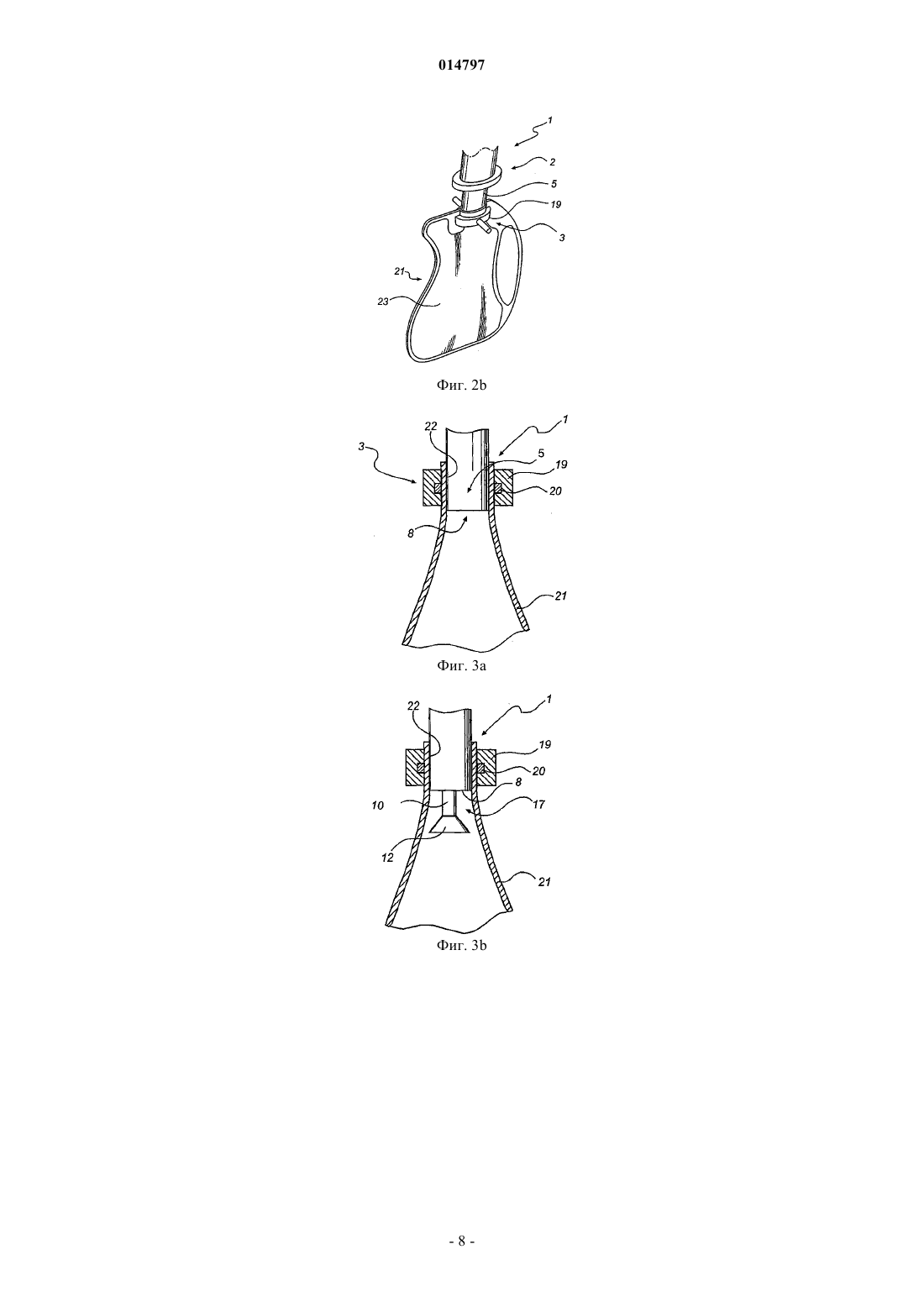

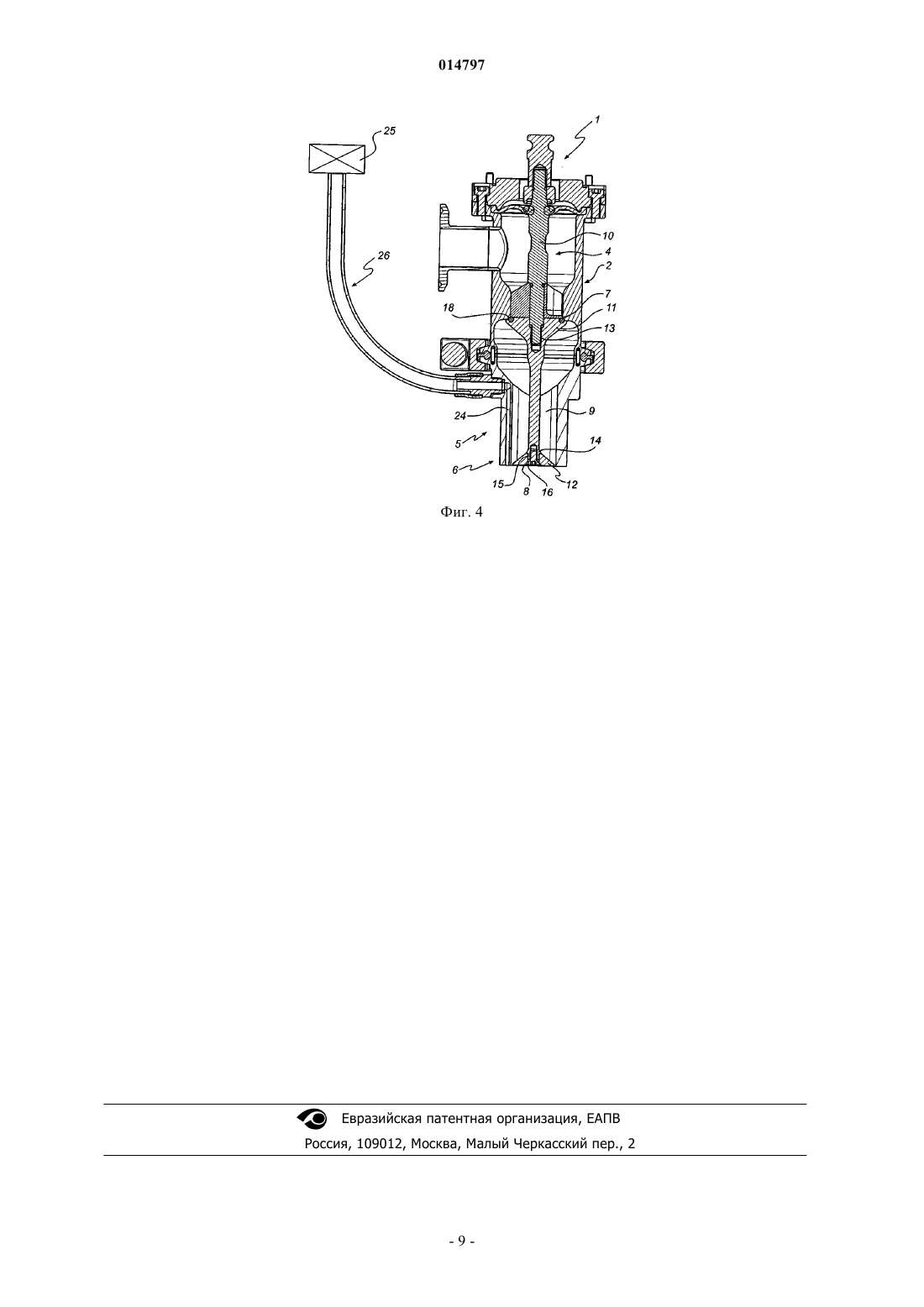

УСТРОЙСТВО ДЛЯ ЗАПОЛНЕНИЯ КОНТЕЙНЕРОВ СЖИМАЕМОГО ТИПА(71)(73) Заявитель и патентовладелец: ЭКОЛИН РИСЕРЧ ЭНД ДИВЕЛОПМЕНТ А/С (DK) Изобретение относится к устройству для заполнения контейнера сжимаемого типа продуктом в виде порошка или жидкости, причем указанный контейнер имеет емкость, которая ограничена гибкими стенками, и ее объем зависит от относительного положения стенок, и которая сообщается с окружающей средой через наливной канал контейнера, содержащий кожух клапана с наливной трубкой, которая вставляется в указанный наливной канал контейнера, для подачи продукта в емкость контейнера через канал для продукта, который образован кожухом клапана и его наливной трубкой; поршневой элемент, расположенный в канале для продукта и содержащий корпус клапана и расположенный дальше по потоку концевой элемент, при этом поршневой элемент является подвижным между первым положением, в котором корпус клапана примыкает к седлу клапана на кожухе клапана для блокирования канала для продукта и концевой элемент расположен в выпускной части наливной трубки или смежно с ней для противодействия просачиванию, и вторым положением, в котором корпус клапана перемещен от седла клапана, открывая канал для продукта, и концевой элемент занимает положение, в котором он образует совместно с выпускной частью проход для заполнения, и сжимающее средство, которое предназначено для сжатия наливной трубки и наливного канала, когда указанная наливная трубка вставлена в указанный наливной канал, для создания уплотнения между наливной трубкой и наливным каналом, причем указанная наливная трубка выполнена из жесткого материала. 014797 Область техники, к которой относится изобретение Настоящее изобретение относится к устройству для заполнения контейнера сжимаемого типа продуктом в виде порошка или жидкости, более конкретно, к такому устройству, которое содержит наливную трубку, которая может вставляться в наливной канал контейнера для подачи продукта в емкость контейнера через указанную наливную трубку. Описание предшествующего уровня техники В настоящее время доступно много различных типов контейнеров, заполняемых продуктами в виде жидкости или порошка. Один тип контейнера является сжимаемым и содержит две гибкие боковые стенки и нижнюю стенку, которые соединены вдоль соединительной части для формирования емкости, объем которой зависит от относительного положения стенок. Контейнер этого типа перед заполнением может быть в плоском и запечатанном состоянии. Это позволяет сохранять стерильной емкость контейнера при изготовлении и при поддержании стерильности отправлять контейнер на разливочное предприятие, такое как молочное хозяйство. Контейнер описанного выше типа известен из документа WO 99/41155, который также описывает устройство для заполнения контейнера. Указанное устройство содержит наконечник, который вставляется в наливной канал контейнера,причем указанный наливной канал вскрывается посредством резки или подобной операции, связанной с заполнением контейнера. В ходе фактического процесса заполнения указанный наконечник, таким образом, вставляют в наливной канал, после чего клапан для продукта открывают для подачи желательного количества продукта в емкость контейнера через указанный наконечник. Емкость в таком случае будет иметь объем, который,по существу, соответствует объему помещенного в нее продукта. Процесс заполнения обеспечивает то,что приток воздуха в емкость предотвращается или по меньшей мере минимизируется. Заполняющее устройство, описанное в документе WO 99/41155, содержит, более конкретно, наконечник, который выполнен из упругого материала, такого как силиконовый каучук. Наконечник имеет концевую часть, которая сужается к выходному отверстию в форме щели в нижней концевой поверхности концевой части. Наконечник закрывается автоматически, т.е. его кромочные части, которые образуют указанную щель, входят в контакт друг с другом при отсутствии воздействия внешних сил. В ходе процесса заполнения наконечник, как указано выше, вставляют в наливной канал контейнера, после чего продукт подают в емкость через указанный наконечник. Давление продукта будет действовать для открывания наконечника и одновременно для создания уплотнения между наконечником и стенками наливного канала для обеспечения того, что воздух не будет поступать в контейнер. Возрастают требования к эффективности заполняющих устройств описанного выше типа и, таким образом, также к скорости, с которой устройство позволяет заполнять индивидуальный контейнер. Более быстрое заполнение может быть достигнуто посредством увеличения скорости потока продукта, что приводит к более высокому давлению продукта. Было обнаружено, что увеличенное давление продукта может в некоторых случаях приводить к выдавливанию продукта из емкости контейнера между наконечником и стенками наливного канала. По очевидным причинам это вызывает проблемы поддержания гигиенической окружающей среды в заполняющем устройстве. Таким образом, существует потребность в заполняющем устройстве, которое позволяет эффективно и рационально заполнять контейнеры сжимаемого типа. Сущность изобретения Ввиду указанного выше целью настоящего изобретения является вставление устройства для заполнения контейнеров сжимаемого типа, которое позволяет быстро заполнять контейнеры при гигиенических условиях. Для достижения этой цели, а также других целей, которые будут очевидны из нижеследующего описания, создано устройство согласно настоящему изобретению с признаками, указанными в п.1 формулы изобретения. Варианты выполнения устройства будут описаны в пп.2-19 формулы изобретения. Более конкретно, согласно настоящему изобретению получено устройство для заполнения контейнера сжимаемого типа продуктом в виде порошка или жидкости, причем указанный контейнер имеет емкость, которая ограничена гибкими стенками, и ее объем зависит от относительного положения стенок, и которая сообщается с окружающей средой через наливной канал контейнера, при этом устройство содержит кожух клапана с наливной трубкой, которая вставляется в указанный наливной канал контейнера для подачи продукта в емкость контейнера через канал для продукта, который образован кожухом клапана и его наливной трубкой; поршневой элемент, расположенный в канале для продукта и содержащий корпус клапана и расположенный дальше по потоку концевой элемент, при этом поршневой элемент является подвижным между первым положением, в котором корпус клапана примыкает к седлу клапана на кожухе клапана для блокирования канала для продукта, и концевой элемент расположен в выпускной части наливной трубки или смежно с ней для противодействия просачиванию, и вторым положением, в котором корпус клапана перемещен от седла клапана, открывая канал для продукта, и кон-1 014797 цевой элемент занимает положение, в котором он образует совместно с выпускной частью проход для заполнения, и сжимающее средство, которое предназначено для сжатия наливной трубки и наливного канала, когда указанная наливная трубка вставлена в указанный наливной канал, для создания уплотнения между наливной трубкой и наливным каналом, причем указанная наливная трубка выполнена из жесткого материала. Устройство, соответствующее изобретению, обеспечивает то, что контейнер сжимаемого типа может быть заполнен в короткое время без риска утечки продукта из контейнера. Использование корпуса клапана позволяет обеспечить относительно большую площадь прохода для заполнения, которая, в свою очередь, обеспечивает быстрый процесс заполнения. Другое преимущество устройства, соответствующего изобретению, состоит в том, что просачивание может предотвращаться концевым элементом, когда поршневой элемент расположен в первом положении, что означает, что корпус клапана может не быть расположен в выпускной части или смежно с ней. Это также дает преимущество в том, что корпус клапана может не выступать от наливной трубки в ходе заполнения контейнера, и, таким образом, устраняется риск столкновения с частями, которые могли бы повредить корпус клапана. Это также дает преимущество в том, что контейнеры могут заполняться без просачивания, что более гигиенично. Дополнительное преимущество состоит в том, что наливная трубка может не быть вставлена очень далеко в контейнер, поскольку сжимающее средство создает уплотнение наливной трубки, что уменьшает увлажнение устройства. Под увлажнением подразумевается вхождение продукта в контакт с частями устройства. Поршневой элемент может также содержать шток поршня, причем шток поршня удерживает корпус клапана и концевой элемент. Это дает преимущество в том, что поршневой элемент может быть изготовлен простым и недорогим способом. Это также дает преимущество в том, что корпус клапана и концевой элемент могут легко перемещаться синхронно. Для дальнейшего упрощения движения поршневого элемента он может перемещаться между указанными первым и вторым положениями посредством осевого перемещения указанного поршневого элемента. Концевой элемент может быть с возможностью замены расположен в указанном поршневом элементе, что дает преимущество в том, что только концевой элемент должен быть заменен, если при перемещении он поврежден, например из-за столкновения с какой-то другой частью. Тот факт, что концевой элемент является заменяемым, также дает преимущество в том, что время простоя в ходе остановки может быть уменьшено, что дает большую экономию затрат. Концевой элемент, расположенный ниже по потоку от корпуса клапана, также дает преимущество в том, что риск его повреждения минимизирован. Корпус клапана может быть с возможностью замены расположен в указанном поршневом элементе. Концевой элемент может быть вставлен в выпускную часть наливной трубки, где поршневой элемент расположен в первом положении, что дает преимущество в том, что будет минимизирован риск повреждения концевого элемента или некоторой другой части устройства столкновением или неумышленным зацеплением с другими частями устройства в ходе работы. Для дополнительного увеличения площади выходного отверстия канала для продукта концевой элемент может выступать от выпускной части наливной трубки, когда поршневой элемент расположен во втором положении. Благоприятный способ обеспечения большой площади выходного отверстия может состоять в том,что проход для заполнения имеет форму кольцевого зазора. Корпус клапана может удерживать уплотнение, которое, когда корпус клапана расположен в указанном первом положении, примыкает к седлу клапана. Это обеспечивает то, что корпус клапана входит в плотный контакт с седлом клапана, когда поршневой элемент находится в первом положении. Концевой элемент может иметь форму усеченного конуса с суженным концом, обращенным от выходного отверстия, что дает преимущество в том, что поток продукта, текущего через устройство, изменяет направление, когда продукт входит в контакт с концевым элементом. Более конкретно, концевому элементу можно придать такую форму усеченного конуса, чтобы поток вытекающего продукта отклонялся и направлялся в поперечном направлении наружу к соединительной части контейнера на каждой стороне. Тогда поток будет следовать к стенке и будет накапливаться у основания контейнера. Это обеспечивает заполнение снизу вверх, и этот поток уменьшает вспенивание и турбулентность продукта и означает, что контейнер может быть заполнен быстрее без всплесков продукта и без утечки. Для дополнительного усиления потока в боковом направлении и увеличения площади прохода для заполнения периферийная поверхность формы усеченного конуса концевого элемента может быть изогнута. Концевой элемент может иметь плоскую поверхность, обращенную от наливной трубки, что дает преимущество в том, что риск столкновения концевого элемента с какой-либо другой частью дополнительно минимизирован.-2 014797 Плоская поверхность концевого элемента может иметь профилированную структуру поверхности. Преимущество профилированной структуры поверхности состоит в том, что капиллярная сила жидкости,которая находится на поверхности, увеличивается, что, в свою очередь, уменьшает риск формирования капель и просачивания из концевого элемента. Следует отметить, что под структурой с профилированной поверхностью подразумевается поверхность, которая является, например, накатанной, шероховатой,неровной и т.д., т.е. структура поверхности, которая производит большую капиллярную силу, чем полностью плоская структура поверхности. Концевой элемент может иметь круглое основание или основание в форме выпуклой линзы. Концевой элемент, имеющий форму усеченного конуса и с основой в форме выпуклой линзы, способствует созданию указанной выше структуры потока в боковом направлении. Наливная трубка может быть выполнена из нержавеющей стали. Сжимающее средство может содержать упругие захватывающие поверхности, которые приспособлены для сжатия указанной наливной трубки и указанного наливного канала. Это дает преимущество в том, что сжимающее средство может мягко сжимать указанную наливную трубку и наливной канал, в то же время устанавливая надежное уплотнение. Кожух клапана и его наливная трубка могут также иметь газовый канал для подачи газа в контейнер. Это дает преимущество в том, что в дополнение к продукту газ также может подаваться в контейнер простым и недорогим образом, например газ, который предназначен для увеличения срока годности продукта. Для подачи газа в надлежащем количестве и в нужный момент времени в процессе заполнения подача газа может регулироваться независимо от положения поршневого элемента. Краткое описание чертежей Варианты осуществления настоящего изобретения будут далее описаны в виде примера со ссылками на прилагаемые чертежи. Фиг. 1 - вид сечения варианта выполнения устройства, соответствующего изобретению. Фиг. 2 а, 2b - схематические виды в перспективе, которые иллюстрируют способ заполнения контейнера при помощи устройства, соответствующего изобретению. Фиг. 3 а, 3b - схематические виды в сечении, которые иллюстрируют действие клапанного элемента устройства, соответствующего изобретению, в ходе осуществления способа заполнения, показанного на фиг. 2 а, 2b. Фиг. 4 - вид в сечении второго варианта выполнения устройства, соответствующего изобретению. Описание вариантов осуществления изобретения Настоящее изобретение относится к устройству для заполнения контейнера сжимаемого типа. Контейнер этого типа может содержать две противоположные боковые стенки и нижнюю стенку,которые соединены вдоль соединительной части и образуют емкость, объем которой зависит от относительного положения стенок. Наливной канал контейнера, который может быть образован указанными боковыми стенками, обеспечивает сообщение его емкости с окружающей средой. В незаполненном состоянии контейнера наливной канал может быть запечатан, в этом случае канал вскрывают перед заполнением. Это позволяет гарантировать простым способом использование в устройстве, соответствующем изобретению, контейнеров со стерильными емкостями. На фиг. 1, на которую теперь будут сделаны ссылки, показан вариант осуществления выполнения устройства 1, соответствующего настоящему изобретению, для заполнения описанного выше контейнера. Устройство 1 содержит в качестве главных компонентов кожух 2 клапана, сжимающее средство 3 и поршневой элемент 4. Кожух 2 клапана соединен с источником (не показан) продукта, который должен подаваться на контейнер. Кожух 2 клапана содержит наливную трубку 5 с выпускной частью 6 и седло 7 клапана. Выпускная часть 6 наливной трубки 5 имеет выходное отверстие 8. Кожух 2 клапана и наливная трубка 5 образуют канал 9 для продукта. Поршневой элемент 4 содержит шток 10 поршня, который удерживает корпус 11 клапана и расположенный дальше по потоку концевой элемент 12. В показанном варианте осуществления изобретения шток 10 поршня разделен на две части. В показанном варианте осуществления изобретения корпус 11 клапана имеет форму, которая, по существу, соответствует конусу, сужающемуся в направлении потока продукта. В верхнем его конце сформировано резьбовое отверстие 13, в которое ввинчена первая часть штока 10 поршня. Вторая часть штока 10 поршня сформирована как единое целое с корпусом 11 клапана. Второе резьбовое отверстие 14 сформировано в нижнем конце второй части штока 10 поршня. Концевой элемент 12 имеет форму усеченногоконуса и имеет центральное сквозное отверстие 15. Концевой элемент 12 с возможностью замены установлен на второй части штока 10 поршня при помощи винта 16,который проходит через центральное сквозное отверстие 15 и ввинчен во второе резьбовое отверстие 14 штока 10 поршня. Поршневой элемент 4 расположен в канале 9 для продукта и подвижен между первым положением,показанным на фиг. 1, в котором корпус 11 клапана упирается в седло 7 клапана кожуха 2 клапана, блокируя канал 9 для продукта, и концевой элемент 12 расположен внутри или смежно с выпускной частью-3 014797 6 наливной трубки 5 для противодействия протечке, и вторым положением, в котором корпус 11 клапана перемещен от седла 7 клапана, открывая канал 9 для продукта, и концевой элемент 12 занимает положение, в котором он образует совместно с выпускной частью 6 проход 17 для заполнения. Корпус 11 клапана удерживает уплотнение 18 в виде уплотнительного кольца 18. В указанном первом положении указанное уплотнительное кольцо 18 примыкает к седлу 7 клапана кожуха 2 клапана для обеспечения уплотненного соединения корпуса 11 клапана с указанным седлом 7 клапана. Поршневой элемент 4 удерживается в указанном кожухе 2 клапана и может перемещаться в осевом направлении благодаря соответствующему устройству и посредством перемещения указанного поршневого элемента 4 в осевом направлении, причем поршневой элемент 4, таким образом, подвижен между указанными первым и вторым положениями. В первом положении концевой элемент 12 вставлен в наливную трубку 5. Концевой элемент 12 имеет внешний диаметр, который немного меньше, чем внутренний диаметр наливной трубки 5 и, таким образом, не примыкает к наливной трубке 5. Если между корпусом 11 клапана и концевым элементом 12 находится жидкость, когда поршневой элемент 4 находится в первом положении, просачивание из устройства 1 предотвращается капиллярной силой продукта, создаваемой между концевым элементом 12 и наливной трубкой 5. Таким образом, пригодное различие диаметров между диаметром концевого элемента 12 и внутренним диаметром наливной трубки 5 вызывает подачу продукта в контейнер. Следует подчеркнуть, что формы концевого элемента 12 и внутренней стороны наливной трубки 5 не ограничены круглыми формами, и они могут иметь множество пригодных форм. В показанном варианте осуществления изобретения сжимающее средство 3 содержит пару губок 19, которые предназначены для захвата наливной трубки 5. Наливная трубка 5 выполнена из жесткого материала, такого как нержавеющая сталь, и пара губок 19 имеет эластичные зацепляющиеся поверхности 20. На фиг. 2 а и 2b, на которые теперь будут сделаны ссылки, показан способ заполнения контейнера 21. Как показано на фиг. 2 а, сначала контейнер 21 помещают под устройство 1, соответствующее изобретению. Наливной канал 22 контейнера 21 был открыт посредством резки или подобной операции,посредством чего емкость 23 контейнера 21 сообщается с окружающей средой через указанный наливной канал 22. Расположение контейнеров 21 может быть выполнено различными способами, например посредством применения подвижных в поперечном направлении захватывающих средств (не показаны), на которых подвешены контейнеры. На фиг. 2b наливная трубка 5 вставлена в наливной канал 22 контейнера 21 с поршневым элементом 4 в его первом положении. Сжимающее средство 3 активизировано таким образом, что его пара губок 9 захватывает наливную трубку 5 и, таким образом, также наливной канал 22. Так как наливная трубка 5 выполнена из твердого материала, в то время как захватывающие поверхности пары губок являются упругими, устанавливается надежное уплотнение между указанным наливным каналом 22 и наливной трубкой 5, которое не создает риска повреждения боковых стенок контейнера 21, образующих указанный наливной канал 22. Как указано выше, поршневой элемент 4 находится в его первом положении, когда наливная трубка 5 вставляется в наливной канал 22 контейнера 21, как показано более ясно на фиг. 3 а. Когда сжимающее средство 3 активизировано таким образом, что его пара губок 19 захватывает наливной канал 22 и наливную трубку 5, поршневой элемент 4 и его шток 10 поршня могут быть перемещены в их второе положение, которое частично можно видеть на фиг. 3b, и корпус 11 клапана открывает канал для продукта. Продукт теперь будет вытекать из таким образом образованного прохода 17 для заполнения в емкость 23 контейнера 21. В ходе заполнения емкость 23 контейнера 21 будет расширяться,реагируя на поступление продукта, подобно надуваемому воздушному шару. Уплотнение, обеспечиваемое сжимающим средством 3, обеспечивает то, что продукт не может быть выдавлен из контейнера 21 между наливным каналом 22 и наливной трубкой 5. В показанном варианте осуществления изобретения форма концевого элемента 12 содействует движению продукта, вытекающего из устройства 1 в контейнер, в боковом направлении к боковым стенкам контейнера. Когда продукт входит в контакт с боковыми стенками контейнера, его направление изменяется еще раз, и он затем течет по стенкам вниз к основанию контейнера. Наконец, продукт накапливается у основания контейнера, и контейнер заполняется снизу вверх. Было обнаружено, что этот поток предпочтителен при заполнении контейнеров сжимаемого типа. Такой поток уменьшает вспенивание и турбулентность продукта, что, в свою очередь, приводит к уменьшению увлажнения контейнера и уменьшению разбрызгивания. Для дальнейшего содействия потоку к боковым стенкам контейнера коническая форма концевого элемента 12 может иметь изогнутую периферийную поверхность. Концевой элемент 12, имеющий коническую форму с изогнутой периферийной поверхностью, также имеет преимущество в том, что проход для заполнения устройства 1 будет больше, поскольку расстояние между выпускной частью 6 наливной трубки 5 и концевым элементом увеличивается.-4 014797 Процесс заполнения завершается поршневым элементом 4, снова перемещаемым к его первому положению, после чего пара губок 19 сжимающего средства 3 размыкается, и наливную трубку 5 вытягивают из наливного канала 22 контейнера 21. Для уменьшения риска падения давления и вспенивания при завершении процесса заполнения движение поршневого элемента 4 в его первое положение может управляться таким образом, что он перемещается постепенно или относительно медленно. Затем наливной канал 22 может быть запечатан пригодным образом, например при помощи процесса термосваривания. Когда поршневой элемент 4 находится в его первом положении, продукт, который находится между корпусом 11 клапана и концевым элементом 12, не может просачиваться из устройства благодаря действию капиллярной силы. Эта капиллярная сила возникает благодаря тому, что концевой элемент 12 и внутренняя часть наливной трубки 5 расположены на расстоянии друг от друга, которое приспособлено для продукта, таким образом, что между ними сформирован промежуток. Также следует отметить, что изобретение не ограничено капиллярной силой для предотвращения просачивания. Например, концевой элемент может быть расположен так, чтобы он плотно примыкал к выпускной части в указанном первом положении. Будет понятно, что вся наливная трубка 5 может не вставляться в наливной канал, но достаточно того, чтобы ее выпускная часть 6 была вставлена в наливной канал 22. Это дает преимущество в том, что увлажнение устройства может быть минимизировано, что предпочтительно с гигиенической точки зрения. Будет понятно, что время, требуемое для заполнения контейнера 21 относящимся к делу продуктом,зависит, с одной стороны, от скорости потока продукта и, с другой стороны, от прохода для заполнения и корпуса клапана. При помощи поршневого элемента 4, подвижного между указанными первым и вторым положениями, указанная зона может регулироваться так, как необходимо, посредством перемещения корпуса 11 клапана поршневого элемента 4 в пригодное положение между указанным первым и указанным вторым положениями. В частности, устройство 1, соответствующее изобретению, позволяет обеспечивать относительно большую площадь прохода 17 для заполнения, что по очевидным причинам дает положительный эффект для времени заполнения контейнера 21. Следует отметить в этом контексте, что сжимающее средство 3 обеспечивает то, что быстрое заполнение контейнера 21 может быть обеспечено без утечки продукта из емкости 23 контейнера 21. Корпус 11 клапана может быть выполнен различными способами и может не быть ограничен размерами наливной трубки 5, поскольку корпус клапана не ограничен расположением в наливной трубке 5. Концевой элемент 12 также может быть выполнен различными способами. Концевой элемент 12,показанный на фиг. 1, содержит верхнюю часть в форме усеченного конуса. Концевой элемент 12, кроме того, имеет центральное сквозное отверстие 15 для установки с возможностью замены на указанном корпусе 11 клапана при помощи винта. Поршневой элемент 4, выполненный, как описано выше, т.е. в котором концевой элемент не выступает, таким образом, имеет форму, которая минимизирует риск того, что одна часть будет сталкиваться с другой частью устройства в ходе работы, когда наливная трубка 5 многократно перемещается внутрь наливного канала контейнера и из него, и будут повреждены. Открывающее средство (не показано) может быть устроено так, чтобы первоначально отделять стенки наливного канала 22. Это открывающее средство может содержать присоски, которые присасываются к соответствующим стенкам канала, причем присоски затем раздвигаются для разделения стенок канала. Форма усеченного конуса концевого элемента 12 в показанном варианте осуществления изобретения обеспечивает то, что продукт, вытекающий из наливной трубки 5 через проход 17 для заполнения,может течь по концевому элементу 12 с обтеканием. Это устраняет или в любом случае уменьшает тенденцию того, что вытекающий продукт будет контактировать с верхней стороной концевого элемента 12 и отклоняться вверх. Теперь со ссылками на фиг. 4 будет описан второй вариант выполнения устройства, соответствующего настоящему изобретению. Устройство, показанное на фиг. 4, содержит, в дополнение к тому, что включено в устройство, показанное на фиг. 1, газовый канал 24, газовый клапан 25 и устройство 26 подачи газа. Газовый канал 24 проходит через стенку наливной трубки 5 и кожуха 2 клапана. Верхний конец газового канала 24 соединен с устройством 26 подачи газа. Нижний конец газового канала 24 открытвблизи выходного отверстия 8 наливной трубки 5. Устройство 26 подачи газа соединено с газовым клапаном 25 и, таким образом, поток газа может проходить через газовый клапан 25, устройство 26 подачи газа и газовый канал 24. Когда наливная трубка 5 вставляется в наливной канал контейнера, таким образом, также и нижнее отверстие газового канала 24 вставляется в наливной канал. При открывании газового клапана 25 газ проходит от газового клапана 25 через устройство 26 подачи газа и газовый канал 24 и в контейнер во время, до и/или после заполнения контейнера продуктом. Целью подачи газа в контейнер может быть,например, увеличение срока годности продукта.-5 014797 Будет понятно, что настоящее изобретение не ограничено показанными вариантами его осуществления. Для предотвращения осаждения продукта на стенках наливного канала в связи с удалением наливной трубки 5 он может, в альтернативном варианте, иметь такие размеры относительно наливного канала, что удаление наливной трубки 5 может происходить без контакта со стенками указанного наливного канала. Также можно придавать концевому элементу 12 другую форму. Концевой элемент не ограничен прикреплением к поршневому элементу при помощи винта, и он может быть прикреплен многими различными способами. Таким образом, возможны несколько модификаций и изменений, что означает, что настоящее изобретение ограничено исключительно прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство (1) для заполнения контейнера (21) сжимаемого типа продуктом в виде порошка или жидкости, причем указанный контейнер (21) имеет емкость (23), которая образована гибкими стенками,и объем которой зависит от относительного положения стенок, и которая сообщается с окружающей средой через наливной канал (22) контейнера (21), содержащее кожух (2) клапана с наливной трубкой (5), которая может вставляться в указанный наливной канал(22) контейнера (21), для подачи продукта в емкость (23) контейнера (21) по каналу (9) для продукта,который образован кожухом (2) клапана и его наливной трубкой (5); поршневой элемент (4), расположенный в канале (9) для продукта, содержащий корпус (11) клапана и расположенный дальше по потоку концевой элемент (12), причем поршневой элемент (4) может перемещаться между первым положением, в котором корпус (11) клапана примыкает к седлу (7) клапана на кожухе (2) клапана для блокирования канала (9) для продукта и концевой элемент (12) расположен в выпускной части (6) наливной трубки (5) или смежно с ней для предотвращения просачивания, и вторым положением, в котором корпус (11) клапана перемещен от седла (7) клапана для открывания канала (9) для продукта и концевой элемент (12) занимает положение, в котором он образует, совместно с выпускной частью (6), проход (17) для заполнения; и сжимающее средство (3), которое приспособлено для сжатия наливной трубки (5) и наливного канала (22), когда указанная наливная трубка (5) вставлена в указанный наливной канал (22), для установления уплотнения между наливной трубкой (5) и наливным каналом (22), причем указанная наливная трубка (5) выполнена из твердого материала. 2. Устройство (1) по п.1, в котором указанный поршневой элемент (4) также содержит шток (10) поршня, причем шток (10) поршня удерживает корпус (11) клапана и концевой элемент (12). 3. Устройство (1) по п.1 или 2, в котором поршневой элемент (4) может перемещаться между указанными первым и вторым положениями посредством осевого смещения указанного поршневого элемента (4). 4. Устройство (1) по п.2 или 3, в котором концевой элемент (12) с возможностью замены установлен в указанном поршневом элементе (4). 5. Устройство (1) по любому из пп.2-4, в котором корпус (11) клапана с возможностью замены установлен в указанном поршневом элементе (4). 6. Устройство (1) по любому из предшествующих пунктов, в котором концевой элемент (12) может выступать от выпускной части (6) наливной трубки (5), когда поршневой элемент (4) находится во втором положении. 7. Устройство (1) по любому из предшествующих пунктов, в котором указанный проход (17) для заполнения имеет форму периферийного зазора. 8. Устройство (1) по любому из предшествующих пунктов, в котором внешний диаметр концевого элемента (12) меньше, чем внутренний диаметр наливной трубки (5). 9. Устройство (1) по любому из предшествующих пунктов, в котором указанный корпус (11) клапана удерживает уплотнение (18), которое, когда корпус (11) клапана находится в указанном первом положении, примыкает к седлу (7) клапана. 10. Устройство (1) по любому из предшествующих пунктов, в котором концевой элемент (12) имеет форму усеченного конуса. 11. Устройство (1) по п.10, в котором периферийная поверхность в форме усеченного конуса концевого элемента (12) изогнута. 12. Устройство (1) по любому из предшествующих пунктов, в котором концевой элемент (12) имеет плоскую поверхность, обращенную от наливной трубки (5). 13. Устройство (1) по п.12, в котором указанная плоская поверхность имеет профилированную структуру поверхности. 14. Устройство (1) по любому из предшествующих пунктов, в котором концевой элемент (12) имеет круглое основание.-6 014797 15. Устройство (1) по любому из пп.1-13, в котором концевой элемент (12) имеет основание в форме выпуклой линзы. 16. Устройство (1) по любому из предшествующих пунктов, в котором указанный материал наливной трубки (5) представляет собой нержавеющую сталь. 17. Устройство (1) по любому из предшествующих пунктов, в котором сжимающее средство (3) содержит упругую захватывающую поверхность (20), которая приспособлена для удерживания указанной наливной трубки (5) и указанного наливного канала (22). 18. Устройство (1) по любому из предшествующих пунктов, в котором кожух (2) клапана и наливная трубка (5) также содержат газовый канал (24) для подачи газа в контейнер (21). 19. Устройство (1) по п.18, которое снабжено клапаном (25) регулирования подачи газа независимо от положения поршневого элемента (4).
